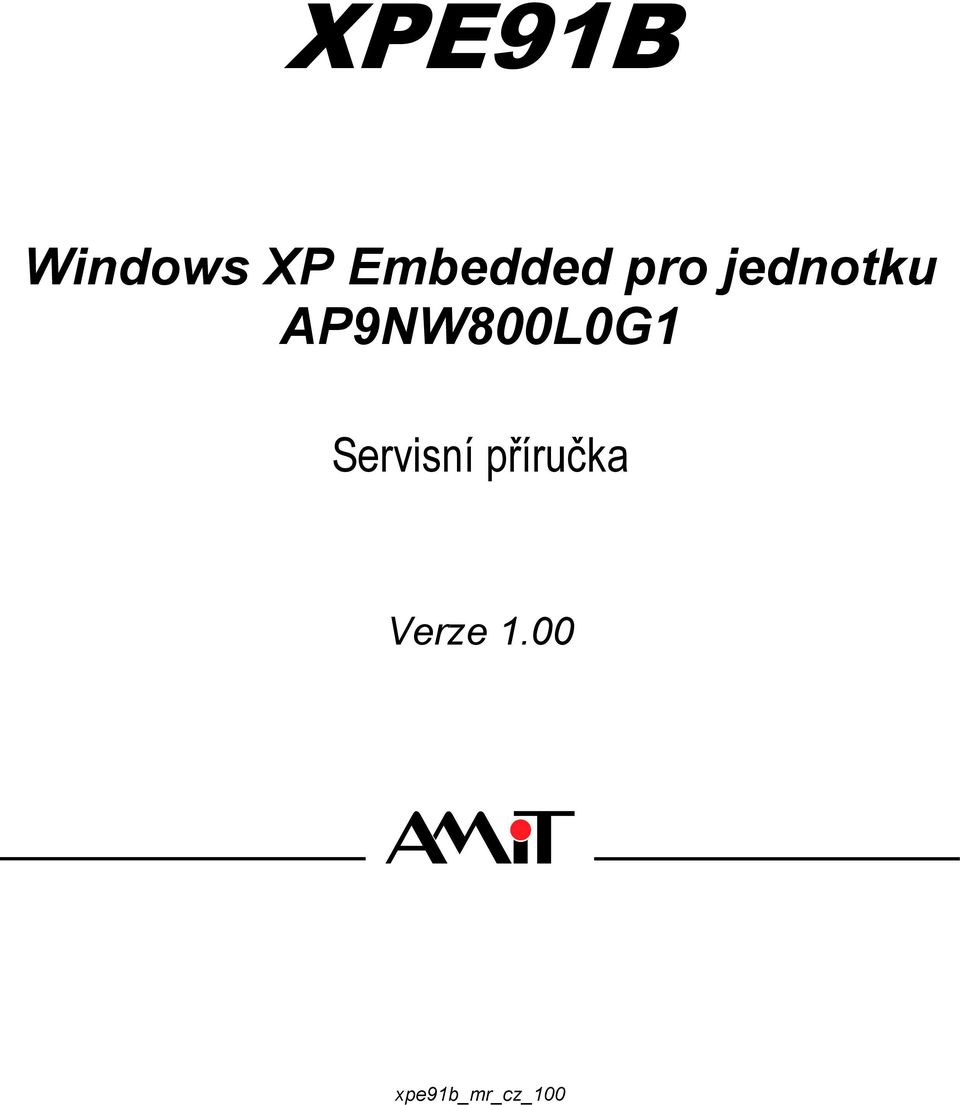

1 Windows XP Embedded pro jednotku AP9NW800L0G1 Servisní příručka Verze 1.00 xpe91b_mr_cz_100

2 AMiT, spol. s r. o. nepřejímá žádné záruky, pokud se týče obsahu této publikace a vyhrazuje si právo měnit obsah dokumentace bez závazku tyto změny oznámit jakékoli osobě či organizaci. Tento dokument může být kopírován a rozšiřován za následujících podmínek: 1. Celý text musí být kopírován bez úprav a se zahrnutím všech stránek. 2. Všechny kopie musí obsahovat označení autorského práva společnosti AMiT, spol. s r. o. a veškerá další upozornění v dokumentu uvedená. 3. Tento dokument nesmí být distribuován za účelem dosažení zisku. V publikaci použité názvy produktů, firem apod. mohou být ochrannými známkami nebo registrovanými ochrannými známkami příslušných vlastníků. AMiT je registrovaná ochranná známka. Copyright (c) 2015, AMiT, spol. s r. o. Výrobce: AMiT, spol. s r. o. Naskové 3/1100, Praha Technická podpora: support@amit.cz xpe91b_mr_cz_100 2/8

3 Obsah Historie revizí... 4 Související dokumentace Úvod Instalace Použití bez úpravy bootování Použití s kontrolou bootování /8 xpe91b_mr_cz_100

4 Historie revizí Jméno dokumentu: xpe91b_mr_cz_100.pdf Autor: Václav Krčmář Verze Datum Změny Nový dokument Související dokumentace xpe91b_mr_cz_100 4/8

5 1. Úvod Dokument popisuje postup aktualizace MBR (Master Boot Record) SATADOM jednotky AP9NW800L0G1. Aktualizace řeší problém s bootováním jednotek, jehož příčinou je neřízená změna pořadí disků v BIOS a zaseknutí jednotky při pokusu o spuštění systému z disku SATADOM. Vlastní postup aktualizace je uveden ve dvou verzích. Nejdříve vyzkoušejte postup uvedený v kapitole 3 Použití bez úpravy bootování. Pokud by jednotka nechtěla opakovaně nabootovat z vložené USB klíčenky, postupujte podle postupu uvedeného v kapitole 4 Použití s kontrolou bootování. 5/8 xpe91b_mr_cz_100

6 2. Instalace Vybavení Postup PC/NB vybavený operačním systémem Windows XP/Vista/7/8. Administrátorská práva k PC/NB. USB flash disk s minimální kapacitou 256 MB. Připojte USB flash disk do USB portu PC/NB. Zkontrolujte, že je USB flash disk prázdný a je naformátován na souborový systém FAT32 (pokud tomu tak není, disk naformátujte nástroji dostupnými v OS Windows). Rozbalte zip archiv (xpe91a_bootupgrade_xxx.zip) na USB flash disk. Spusťte dávku bootinst.bat umístěnou na USB flash disku v adresáři slax\boot\. Úspěšná instalace nástroje na USB flash disk bude ukončena hlášením Installation finished. Obr. 1 - Úspěšná instalace nástroje Bezpečně odeberte USB disk a odpojte ho z USB portu NB/PC. xpe91b_mr_cz_100 6/8

7 3. Použití bez úpravy bootování Vybavení Postup USB klávesnice. USB flash disk vytvořený dle kapitoly 2 Instalace. Vypněte napájení jednotky AP9NW800L0G1. Připojte USB flash disk do libovolného USB portu jednotky. Zapněte napájení jednotky. Vyčkejte na provedení aktualizace MBR jednotky proces je zcela automatický. Úspěšné provedení aktualizace bude signalizovat hlášení OK Upgrade proces was successful. a blikající kurzor. Jednotku odpojte od napájení. Obr. 2 - Úspěšně provedená oprava Odpojte USB flash disk z USB portu jednotky. 7/8 xpe91b_mr_cz_100

8 4. Použití s kontrolou bootování Vybavení Postup USB klávesnice. USB flash disk vytvořený dle kapitoly 2 Instalace. Vypněte napájení jednotky AP9NW800L0G1. Připojte USB flash disk do libovolného USB portu jednotky. Připojte USB klávesnici do libovolného USB portu jednotky. Zapněte napájení jednotky. Ihned po zapnutí jednotky opakovaně stiskejte klávesu Delete, dokud nedojde k zobrazení BIOS jednotky. Zkontrolujte nastavení BIOS jednotky v sekci Boot ( USB flash disk bude nahrazeno skutečným názvem připojeného USB flash disku např. ADATA 8G): Boot Configuration New HDD Priority [High] Boot Option Priorities Boot Option #1 Boot Option #2 Boot Option #3 [P0: USB flash disk] [P1: GLS85LS1004P C ] Disabled Pokud některá výše uvedených položek neodpovídá nastavení, proveďte opravu nastavení. Přejděte do sekce Save & Exit a volbou Save Changes and Exit opusťte prostředí BIOS. Vyčkejte na provedení aktualizace MBR jednotky proces je zcela automatický. Úspěšné provedení aktualizace bude signalizovat hlášení OK Upgrade proces was successful. a blikající kurzor. Jednotku odpojte od napájení. Obr. 3 - Úspěšně provedená oprava Odpojte USB flash disk z USB portu jednotky. xpe91b_mr_cz_100 8/8
