Tyčový materiál, trocha rozumu a gravitace. Tak jde práce zcela sama od sebe. Válečkové tratě od G.S ACE

Rozměr: px
Začít zobrazení ze stránky:

Download "Tyčový materiál, trocha rozumu a gravitace. Tak jde práce zcela sama od sebe. Válečkové tratě od G.S ACE"

Transkript

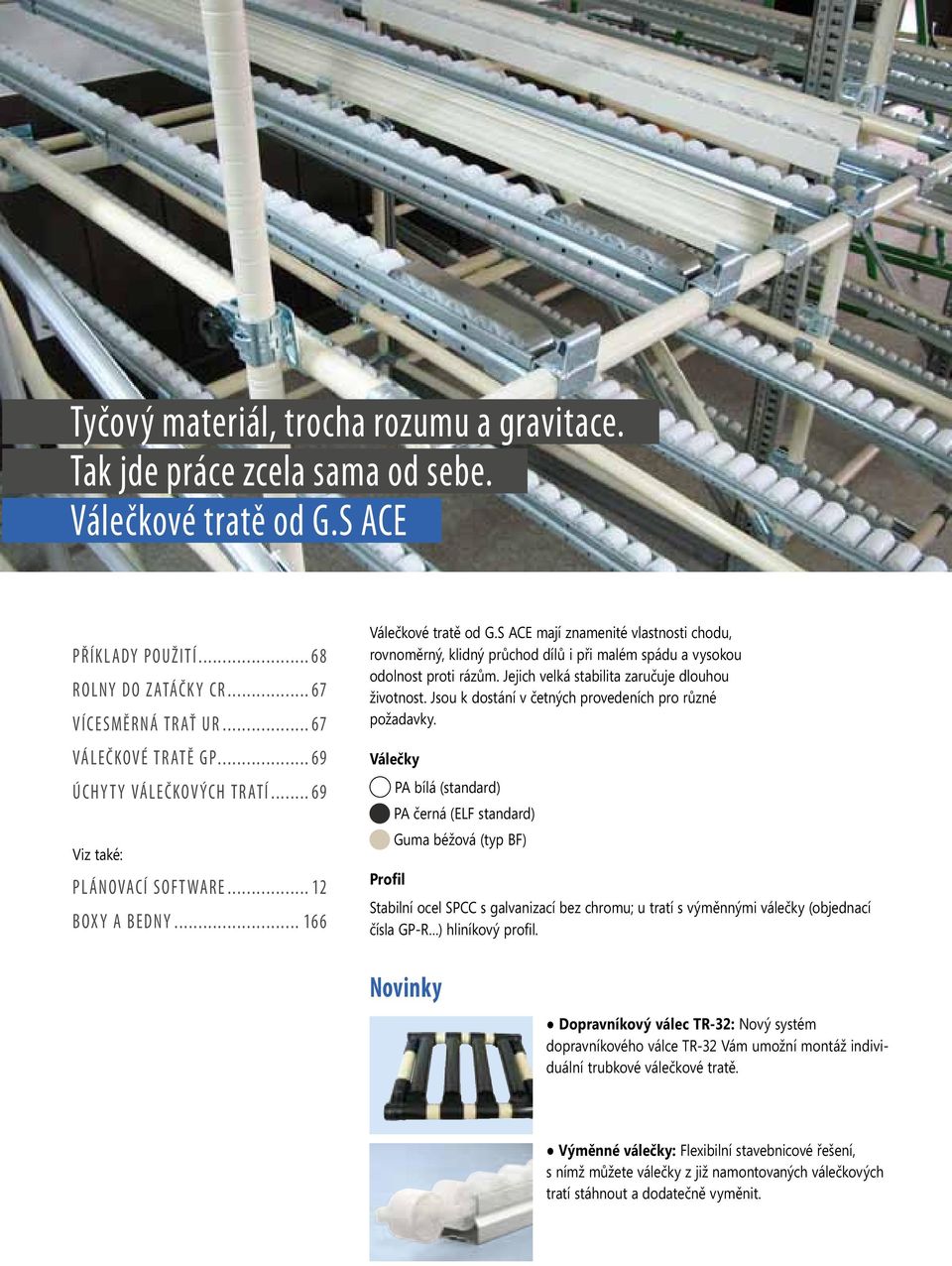

1 Tyčový materiál, trocha rozumu a gravitace. Tak jde práce zcela sama od sebe. Válečkové tratě od G.S ACE Příklady použití Rolny do zatáčky CR Vícesměrná trať UR Válečkové tratě GP Úchyty válečkových tratí Viz také: Plánovací software Boxy a bedny Válečkové tratě od G.S ACE mají znamenité vlastnosti chodu, rovnoměrný, klidný průchod dílů i při malém spádu a vysokou odolnost proti rázům. Jejich velká stabilita zaručuje dlouhou životnost. Jsou k dostání v četných provedeních pro různé požadavky. Válečky PA bílá (standard) PA černá (ELF standard) Guma béžová (typ BF) Profil Stabilní ocel SPCC s galvanizací bez chromu; u tratí s výměnnými válečky (objednací čísla GP-R ) hliníkový profil. Novinky Dopravníkový válec TR-32: Nový systém dopravníkového válce TR-32 Vám umožní montáž individuální trubkové válečkové tratě. Výměnné válečky: Flexibilní stavebnicové řešení, s nímž můžete válečky z již namontovaných válečkových tratí stáhnout a dodatečně vyměnit.

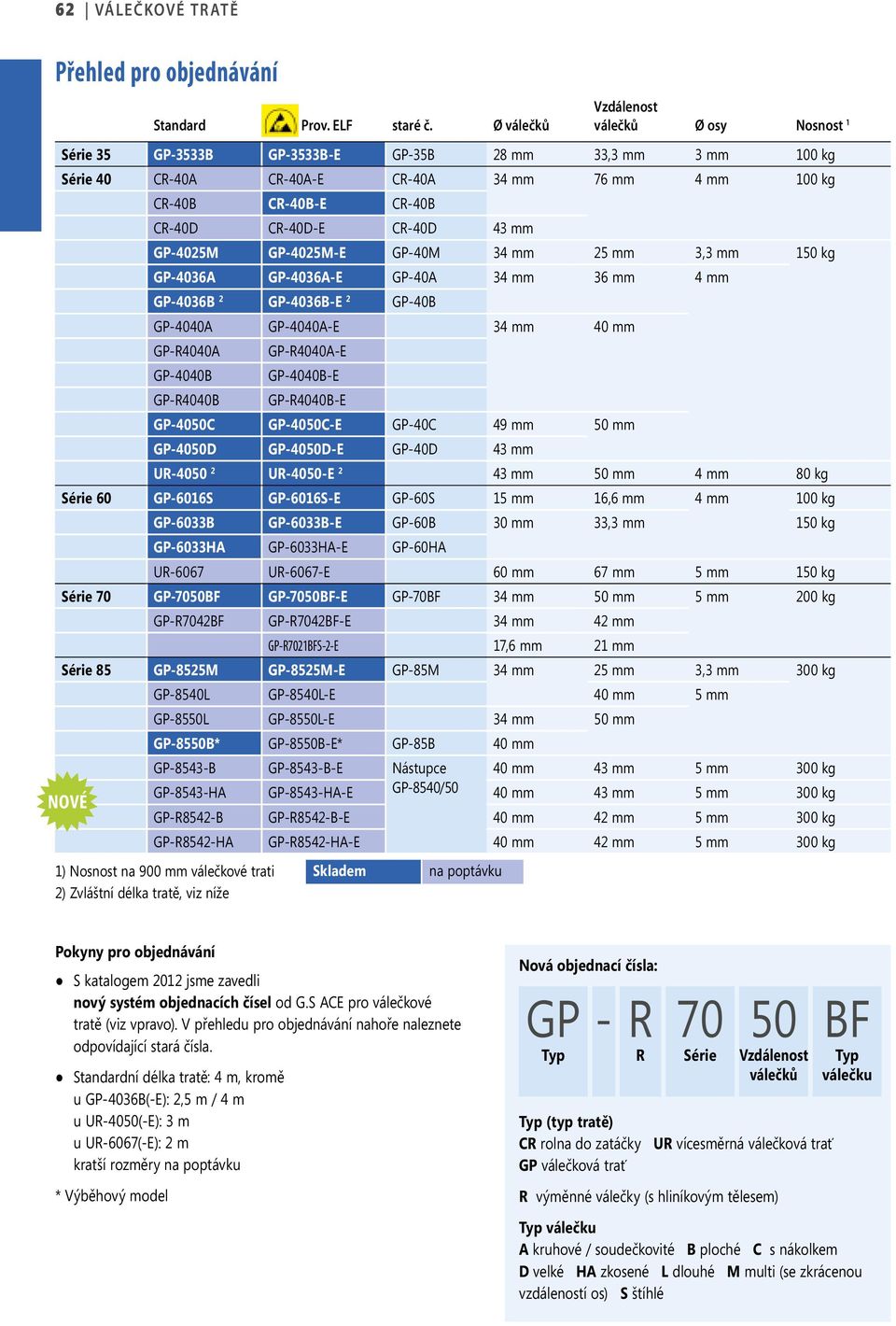

2 62 Válečkové tratě Přehled pro objednávání Standard Prov. ELF staré č. Ø válečků Vzdálenost válečků Ø osy Nosnost 1 Série 35 GP-33B GP-33B-E GP-35B mm 33,3 mm 3 mm 100 kg Série 40 CR-40A CR-40A-E CR-40A 34 mm 76 mm 4 mm 100 kg CR-40B CR-40B-E CR-40B CR-40D CR-40D-E CR-40D 43 mm GP-40M GP-40M-E GP-40M 34 mm mm 3,3 mm 150 kg GP-4036A GP-4036A-E GP-40A 34 mm 36 mm 4 mm GP-4036B 2 GP-4036B-E 2 GP-40B GP-4040A GP-4040A-E 34 mm 40 mm GP-R4040A GP-R4040A-E GP-4040B GP-4040B-E GP-R4040B GP-R4040B-E GP-4050C GP-4050C-E GP-40C 49 mm 50 mm GP-4050D GP-4050D-E GP-40D 43 mm UR UR-4050-E 2 43 mm 50 mm 4 mm 80 kg Série 60 GP-6016S GP-6016S-E GP-60S 15 mm 16,6 mm 4 mm 100 kg GP-6033B GP-6033B-E GP-60B 30 mm 33,3 mm 150 kg GP-6033HA GP-6033HA-E GP-60HA UR-6067 UR-6067-E 60 mm 67 mm 5 mm 150 kg Série 70 GP-7050BF GP-7050BF-E GP-70BF 34 mm 50 mm 5 mm 200 kg GP-R7042BF GP-R7042BF-E 34 mm 42 mm GP-R7021BFS-2-E 17,6 mm 21 mm Série 85 GP-85M GP-85M-E GP-85M 34 mm mm 3,3 mm 300 kg GP-8540L GP-8540L-E 40 mm 5 mm GP-8550L GP-8550L-E 34 mm 50 mm GP-8550B* GP-8550B-E* GP-85B 40 mm GP-8543-B GP-8543-B-E Nástupce 40 mm 43 mm 5 mm 300 kg GP-8543-HA GP-8543-HA-E GP-8540/50 40 mm 43 mm 5 mm 300 kg GP-R8542-B GP-R8542-B-E 40 mm 42 mm 5 mm 300 kg GP-R8542-HA GP-R8542-HA-E 40 mm 42 mm 5 mm 300 kg 1) Nosnost na 900 mm válečkové trati Skladem na poptávku 2) Zvláštní délka tratě, viz níže Pokyny pro objednávání S katalogem 2012 jsme zavedli nový systém objednacích čísel od G.S ACE pro válečkové tratě (viz vpravo). V přehledu pro objednávání nahoře naleznete odpovídající stará čísla. Standardní délka tratě: 4 m, kromě u GP-4036B(-E): 2,5 m / 4 m u UR-4050(-E): 3 m u UR-6067(-E): 2 m kratší rozměry na poptávku * Výběhový model Nová objednací čísla: GP R Typ R - 70 Série 50 Vzdálenost válečků Typ (typ tratě) CR rolna do zatáčky UR vícesměrná válečková trať GP válečková trať R výměnné válečky (s hliníkovým tělesem) BF Typ v á l e č k u Typ válečku A kruhové / soudečkovité B ploché C s nákolkem D velké HA zkosené L dlouhé M multi (se zkrácenou vzdáleností os) S štíhlé

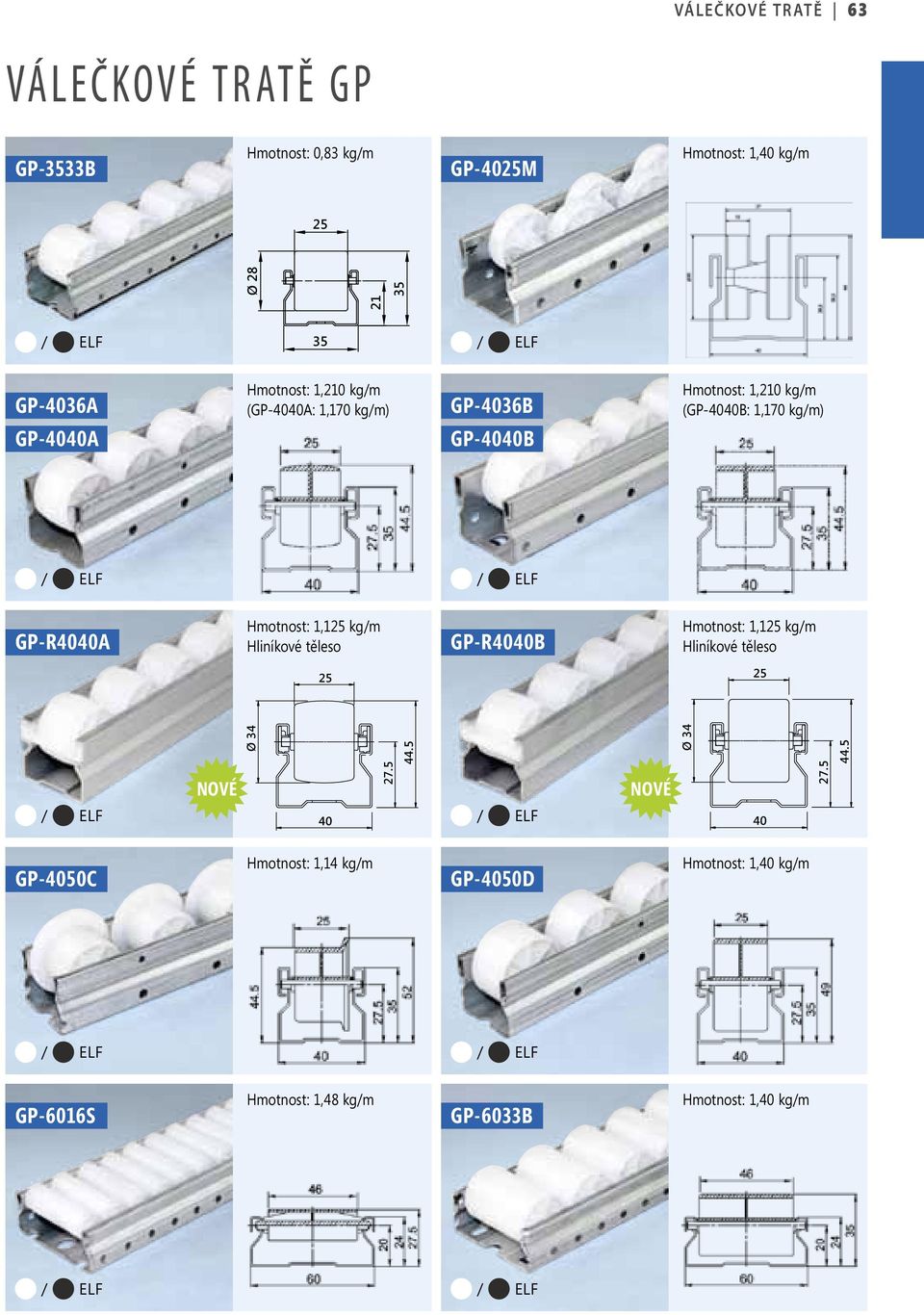

3 Válečkové tratě 63 Válečkové tratě GP GP-33B Hmotnost: 0,83 kg/m GP-40M Hmotnost: 1,40 kg/m Ø GP-4036A GP-4040A Hmotnost: 1,210 kg/m (GP-4040A: 1,170 kg/m) GP-4036B GP-4040B Hmotnost: 1,210 kg/m (GP-4040B: 1,170 kg/m) GP-R4040A Hmotnost: 1,1 kg/m Hliníkové těleso GP-R4040B Hmotnost: 1,1 kg/m Hliníkové těleso Ø Ø GP-4050C Hmotnost: 1,14 kg/m GP-4050D Hmotnost: 1,40 kg/m GP-6016S Hmotnost: 1,48 kg/m GP-6033B Hmotnost: 1,40 kg/m

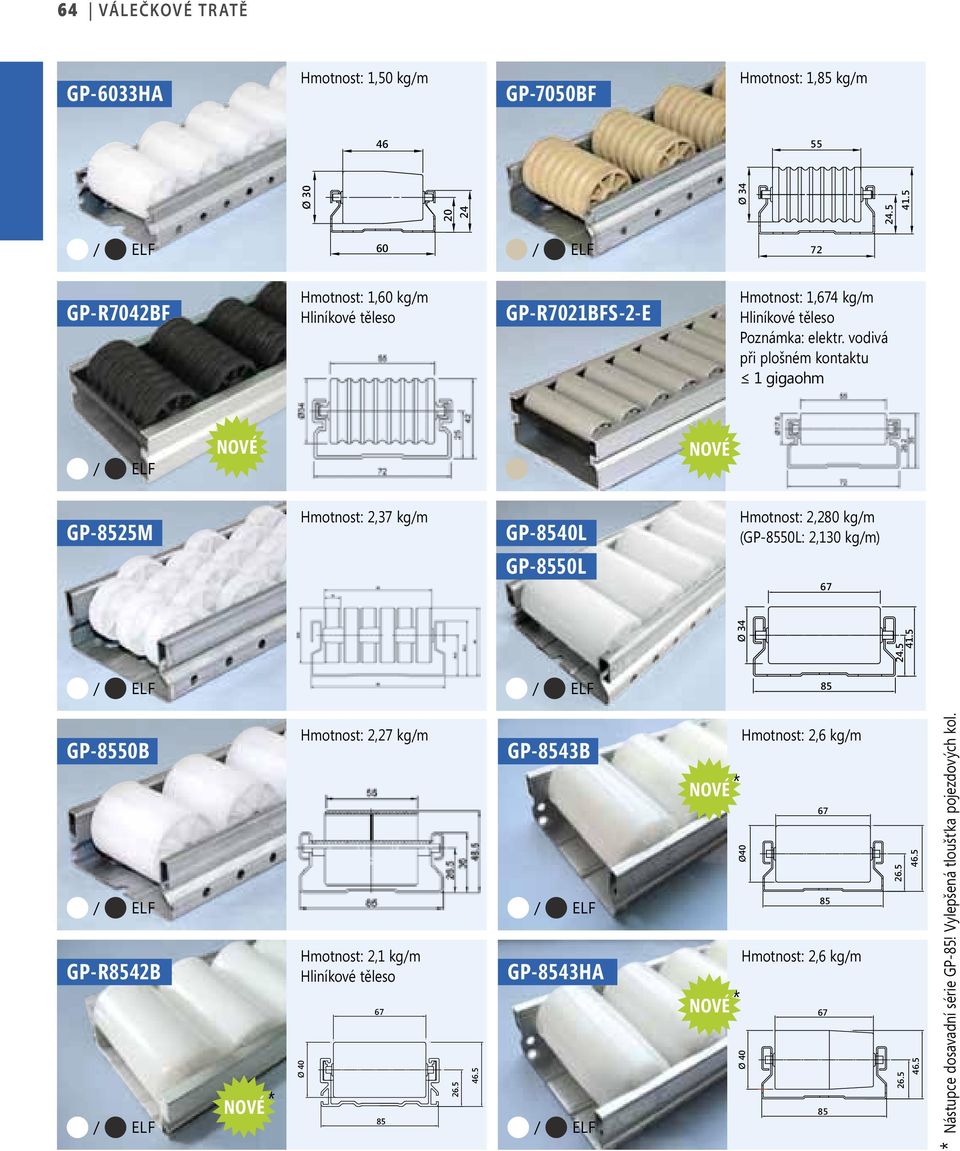

4 64 Válečkové tratě GP-6033HA Hmotnost: 1,50 kg/m GP-7050BF Hmotnost: 1,85 kg/m Ø Ø GP-R7042BF Hmotnost: 1,60 kg/m Hliníkové těleso GP-R7021BFS-2-E Hmotnost: 1,674 kg/m Hliníkové těleso Poznámka: elektr. vodivá při plošném kontaktu 1 gigaohm GP-85M Hmotnost: 2,37 kg/m GP-8540L GP-8550L Hmotnost: 2,0 kg/m (GP-8550L: 2,130 kg/m) 67 Ø GP-8550B GP-R8542B * Ø 40 Hmotnost: 2,27 kg/m Hmotnost: 2,1 kg/m Hliníkové těleso GP-8543B GP-8543HA * Ø40 * Ø 40 Hmotnost: 2,6 kg/m Hmotnost: 2,6 kg/m * Nástupce dosavadní série GP-85! Vylepšená tloušťka pojezdových kol.

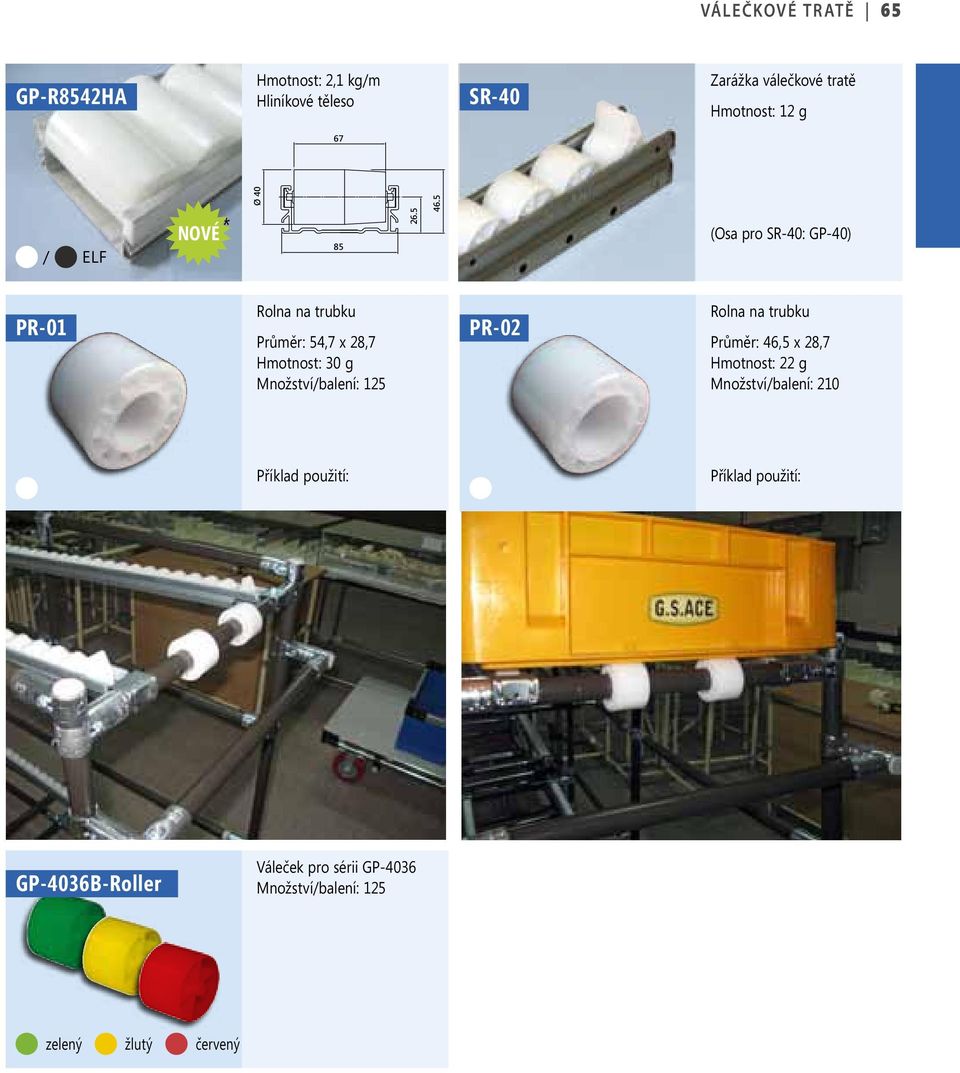

5 Válečkové tratě 65 GP-R8542HA Hmotnost: 2,1 kg/m Hliníkové těleso SR-40 Zarážka válečkové tratě Hmotnost: 12 g 67 * Ø (Osa pro SR-40: GP-40) PR-01 Rolna na trubku Průměr: 54,7 x,7 Hmotnost: 30 g Množství/balení: 1 PR-02 Rolna na trubku Průměr: 46,5 x,7 Hmotnost: 22 g Množství/balení: 210 Příklad použití: Příklad použití: GP-4036B-Roller Váleček pro sérii GP-4036 Množství/balení: 1 zelený žlutý červený

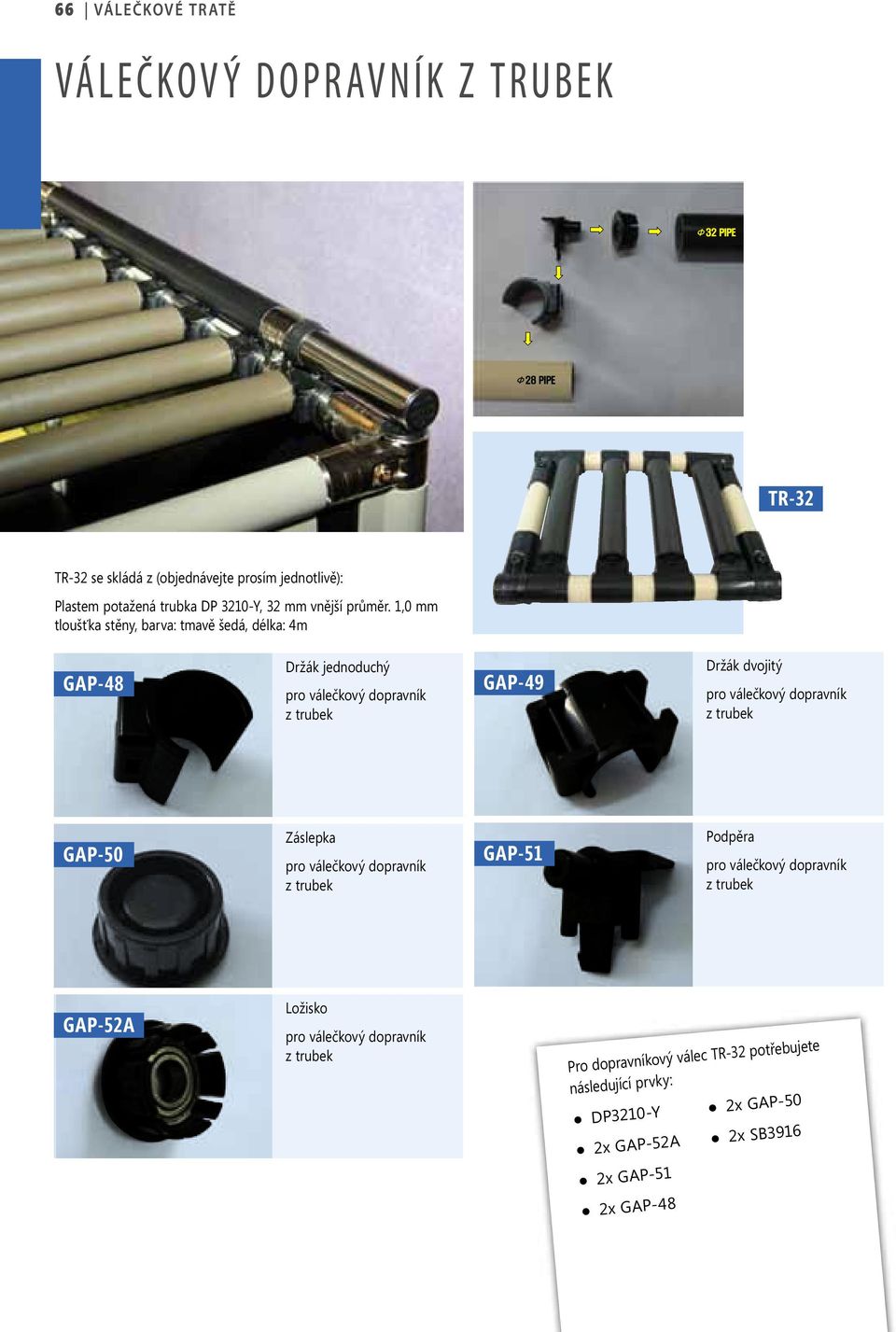

6 66 Válečkové tratě Válečkový dopravník z trubek NEW PRODUCT DOG NO GD DATE ITEM ROLLER CONVEYOR ASS'Y Φ32 PIPE ASSEMBLY SEQUENCE Φ PIPE ASSEMBLY TR SPECIFICATION TR-32 se skládá z (objednávejte prosím jednotlivě): Plastem potažená trubka DP 3210-Y, 32 mm vnější průměr. 1,0 mm tloušťka stěny, barva: tmavě, délka: 4m G.S ACE INDUSTRY CO., LTD. 1 GAP-48 Držák jednoduchý pro válečkový dopravník z trubek GAP-49 Držák dvojitý pro válečkový dopravník z trubek GAP-50 Záslepka pro válečkový dopravník z trubek GAP-51 Podpěra pro válečkový dopravník z trubek GAP-52A Ložisko pro válečkový dopravník z trubek Pro dopravníkový válec TR-32 potřebujete následující prvky: DP3210-Y 2x GAP-52A 2x GAP-51 2x GAP-48 2x GAP-50 2x SB16

7 Válečkové tratě 67 Rolny do zatáčky CR CR-40A CR-40B Rolna do zatáčky Hmotnost: 51 g Množství/balení: 100 CR-40D Rolna do zatáčky Hmotnost: 51 g Množství/balení: Ø Ø BKT-40-Set Připevnění pro CR-40, vč. matice, podložky a distančního pouzdra Hmotnost: 55 g Množství/balení: BS-CR40 Připevňovací sada CR-40, bez BKT-40 Distanční pouzdro BS-40 Šroub SI0516 Matice MS05 Podložka USG Vícesměrná trať UR UR-4050 Vícesměrná válečková trať Hmotnost: 1,54 kg/m UR-4050-E Vícesměrná válečková trať Ø Ø UR-6067 Vícesměrná válečková trať UR-6067-E Vícesměrná válečková trať Ø Ø

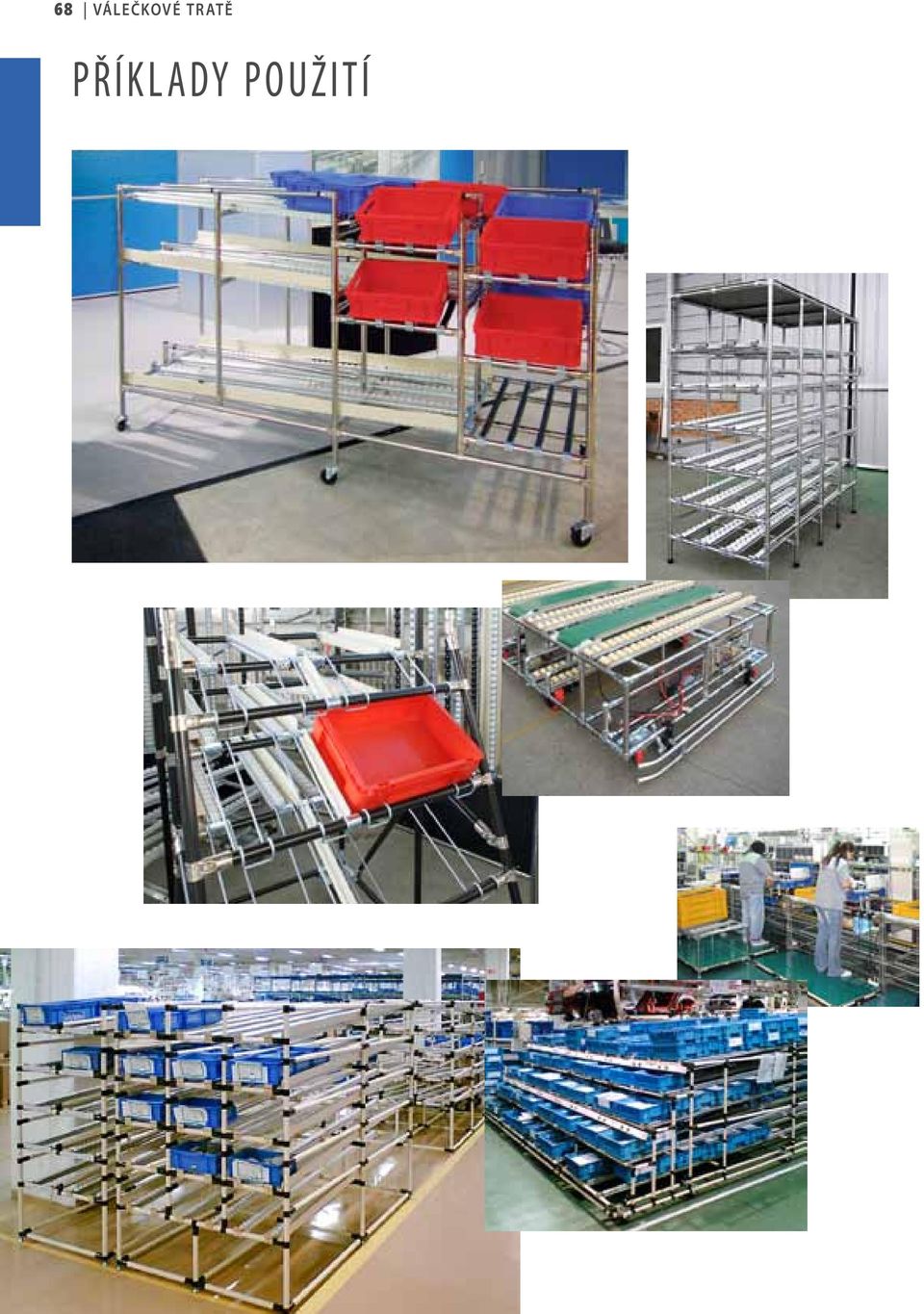

8 68 Válečkové tratě Příklady použití

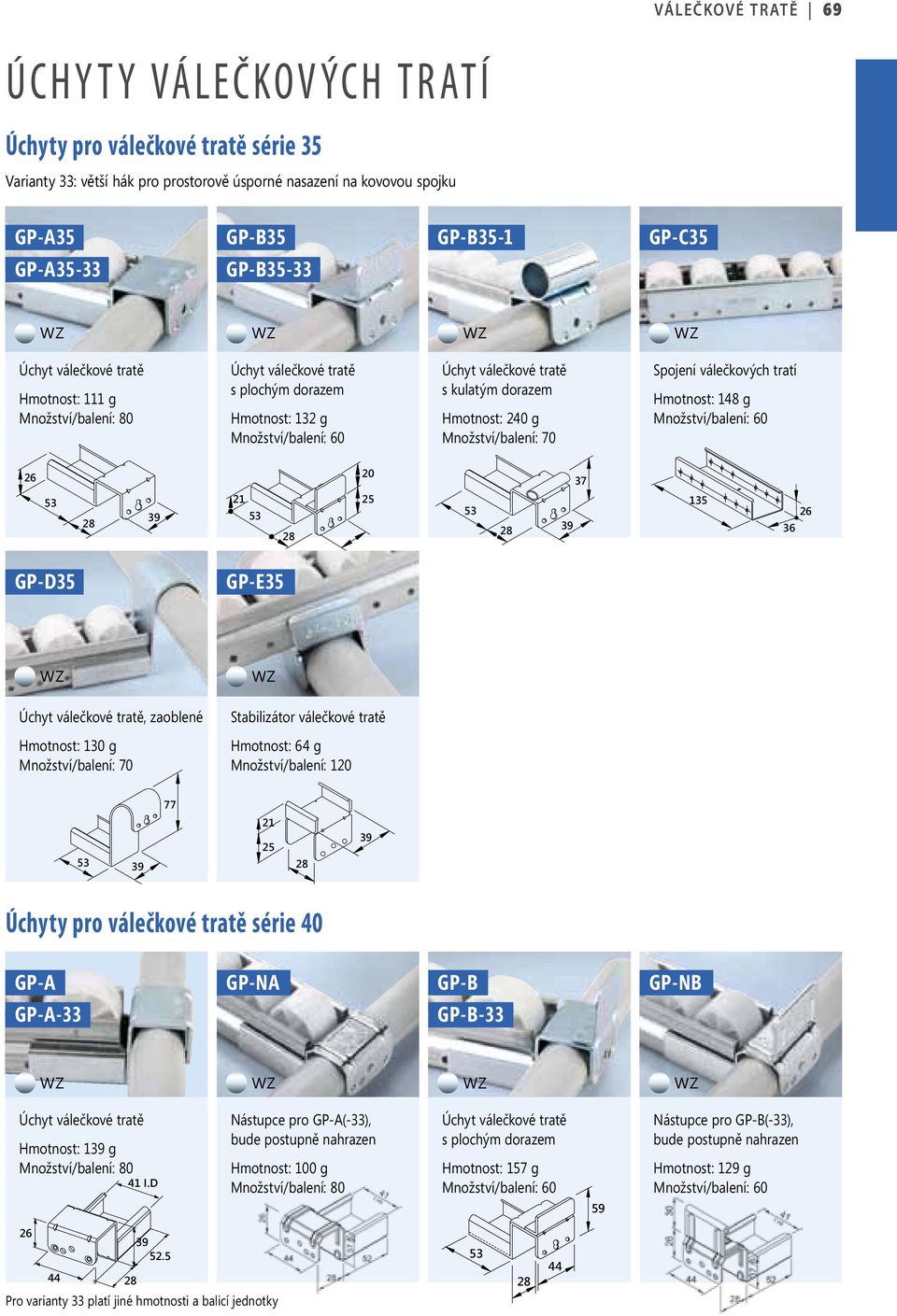

9 Válečkové tratě 69 Úchyty válečkových tratí Úchyty pro válečkové tratě série 35 Varianty 33: větší hák pro prostorově úsporné nasazení na kovovou spojku GP-A35 GP-A35-33 GP-B35 GP-B35-33 GP-B35-1 GP-C35 Hmotnost: 111 g Množství/balení: 80 s plochým dorazem Hmotnost: 132 g Množství/balení: 60 s kulatým dorazem Hmotnost: 240 g Množství/balení: 70 Spojení válečkových tratí Hmotnost: 148 g Množství/balení: GP-D35 GP-E35, zaoblené Hmotnost: 130 g Množství/balení: 70 Stabilizátor válečkové tratě Hmotnost: 64 g Množství/balení: Úchyty pro válečkové tratě série 40 GP-A GP-A-33 GP-NA GP-B GP-B-33 GP-NB Hmotnost: 1 g Množství/balení: I.D Nástupce pro GP-A(-33), bude postupně nahrazen Hmotnost: 100 g Množství/balení: 80 s plochým dorazem Hmotnost: 157 g Množství/balení: Nástupce pro GP-B(-33), bude postupně nahrazen Hmotnost: 129 g Množství/balení: Pro varianty 33 platí jiné hmotnosti a balicí jednotky 44

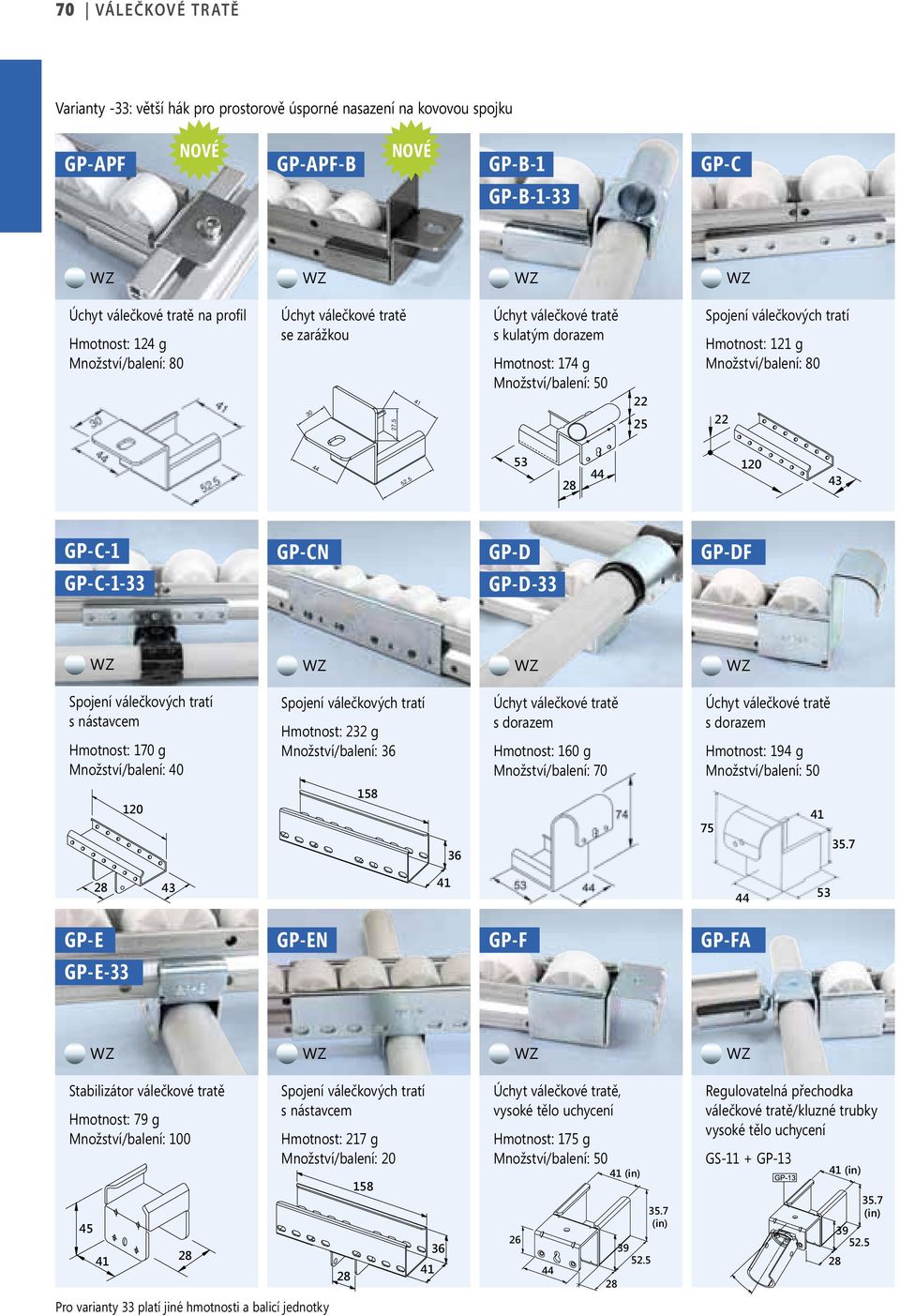

10 70 Válečkové tratě Varianty -33: větší hák pro prostorově úsporné nasazení na kovovou spojku GP-APF GP-APF-B GP-B-1 GP-C GP-B-1-33 na profil Hmotnost: 124 g Množství/balení: 80 se zarážkou s kulatým dorazem Spojení válečkových tratí Hmotnost: 121 g Množství/balení: 80 Hmotnost: 174 g Množství/balení: GP-C-1 GP-CN GP-D GP-C-1-33 GP-DF GP-D-33 Spojení válečkových tratí s nástavcem Hmotnost: 170 g Množství/balení: 40 Spojení válečkových tratí Hmotnost: 232 g Množství/balení: 36 s dorazem s dorazem Hmotnost: 160 g Množství/balení: 70 Hmotnost: 194 g Množství/balení: GP-E GP-EN GP-F GP-FA GP-E-33 Stabilizátor válečkové tratě Hmotnost: 79 g Množství/balení: 100 Spojení válečkových tratí s nástavcem, vysoké tělo uchycení Hmotnost: 217 g Množství/balení: 20 Hmotnost: 175 g Množství/balení: 50 Regulovatelná přechodka válečkové tratě/kluzné trubky vysoké tělo uchycení GS-11 + GP (in) 41 (in) (in) Pro varianty 33 platí jiné hmotnosti a balicí jednotky (in) 44

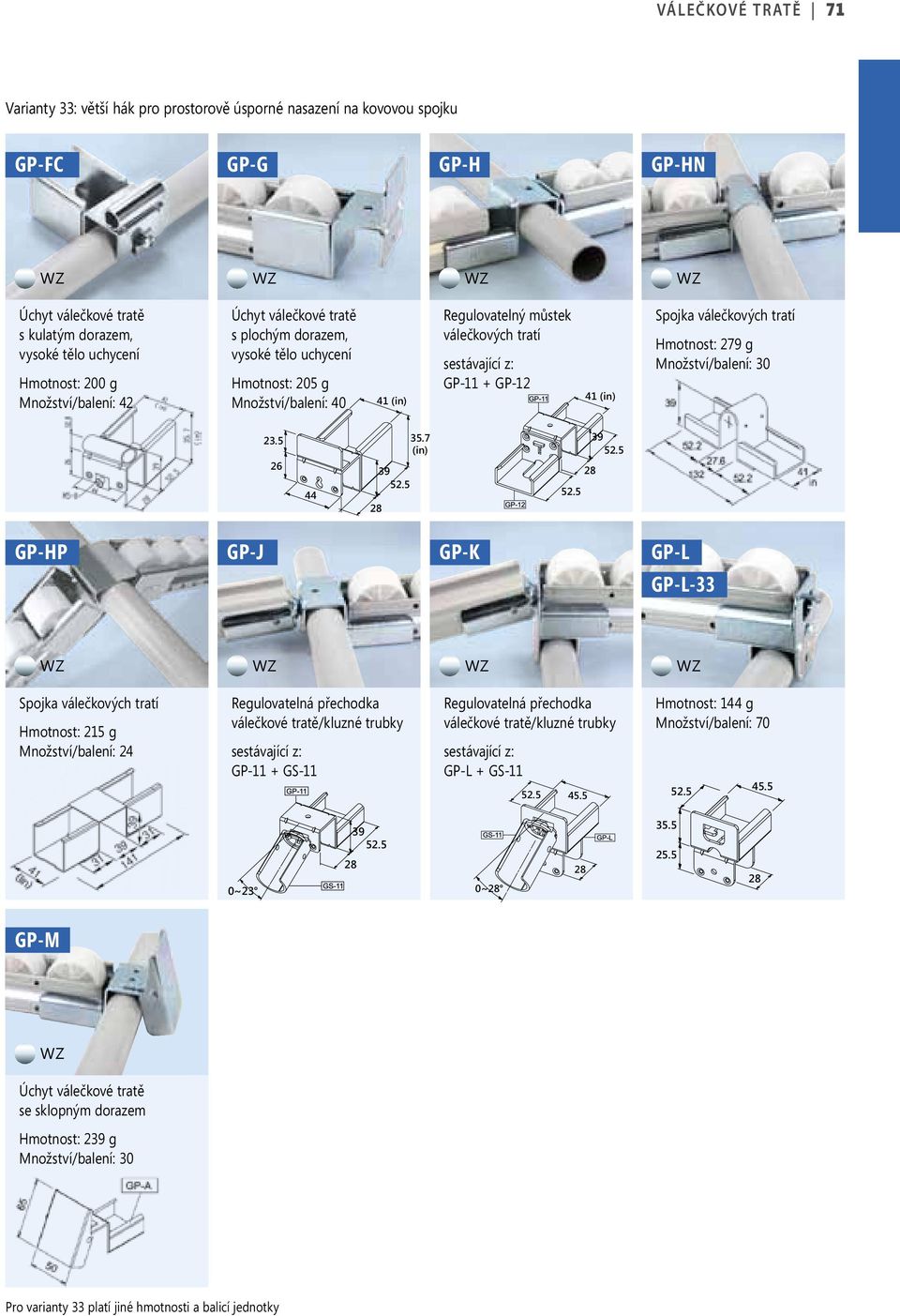

11 Válečkové tratě 71 Varianty 33: větší hák pro prostorově úsporné nasazení na kovovou spojku GP-FC GP-G GP-H GP-HN s kulatým dorazem, vysoké tělo uchycení Hmotnost: 200 g Množství/balení: 42 s plochým dorazem, vysoké tělo uchycení Hmotnost: 205 g Množství/balení: (in) Regulovatelný můstek válečkových tratí sestávající z: GP-11 + GP (in) Spojka válečkových tratí Hmotnost: 279 g Množství/balení: (in) GP-HP GP-J GP-K GP-L GP-L-33 Spojka válečkových tratí Hmotnost: 215 g Množství/balení: 24 Regulovatelná přechodka válečkové tratě/kluzné trubky sestávající z: GP-11 + GS-11 Regulovatelná přechodka válečkové tratě/kluzné trubky sestávající z: GP-L + GS Hmotnost: 144 g Množství/balení: ~23 0~ GP-M se sklopným dorazem Hmotnost: 2 g Množství/balení: 30 Pro varianty 33 platí jiné hmotnosti a balicí jednotky

12 72 Válečkové tratě GP-11 GP-12 GP-13 GP-14 Regulovatelná spojka válečkových tratí Regulovatelná spojka válečkových tratí Regulovatelná spojka válečkových tratí Regulovatelná spojka válečkových tratí Hmotnost: 131 g Množství/balení: 60 Hmotnost: 96 g Množství/balení: 180 Hmotnost: 173 g Množství/balení: 40 Hmotnost: 96 g Množství/balení: (in) 41 (in) 41 (in) (in) Úchyty pro válečkové tratě série 60 Varianty 33: větší hák pro prostorově úsporné nasazení na kovovou spojku GP-A60 GP-B60 GP-CN60 GP-D60 GP-A60-33 GP-B60-33 GP-D60-33 Hmotnost: 164 g Množství/balení: 50 s plochým dorazem Hmotnost: 0 g Množství/balení: 30 Spojení válečkových tratě Hmotnost: 168 g Množství/balení: 68, zaoblené Hmotnost: 205 g Množství/balení: 40 GP-E60 GP-EN60 GP-HN60 GP-M60 GP-E60-33 Stabilizátor válečkové tratě Hmotnost: 95 g Množství/balení: 100 Spojení válečkových tratí s nástavcem Hmotnost: 158 g Množství/balení: 20 Spojení válečkových tratí, zaoblené Hmotnost: 234 g Množství/balení: 35 se sklopným dorazem Hmotnost: 0 g Množství/balení: 30 Pro varianty 33 platí jiné hmotnosti a balicí jednotky

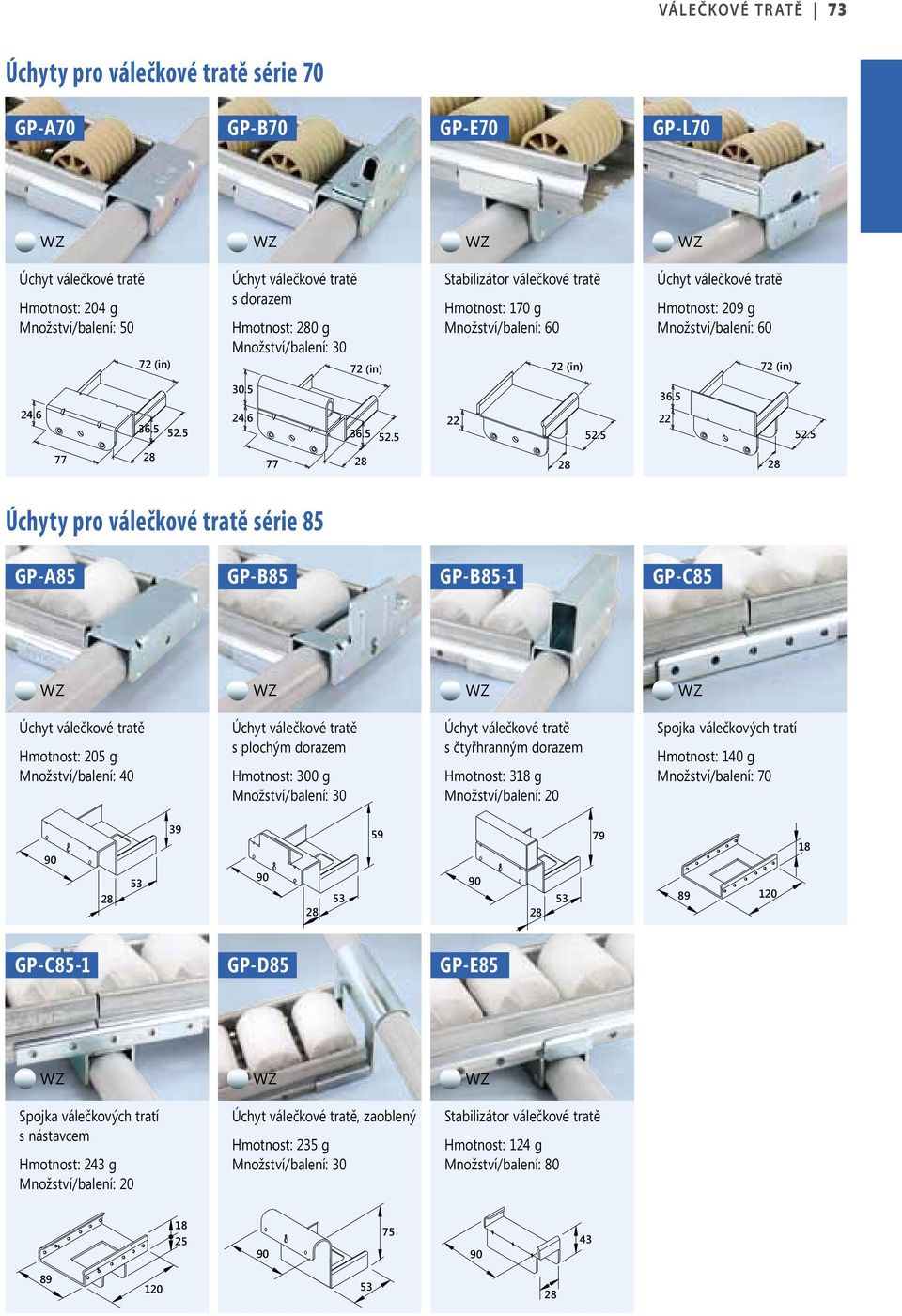

13 Válečkové tratě 73 Úchyty pro válečkové tratě série 70 GP-A70 GP-B70 GP-E70 s dorazem Hmotnost: 204 g Množství/balení: 50 GP-L70 Hmotnost: 0 g Množství/balení: (in) Stabilizátor válečkové tratě Hmotnost: 170 g Množství/balení: 60 Hmotnost: 209 g Množství/balení: (in) 72 (in) 72 (in) Úchyty pro válečkové tratě série 85 GP-A85 GP-B85 GP-B85-1 Hmotnost: 205 g Množství/balení: 40 GP-C85 s plochým dorazem s čtyřhranným dorazem Hmotnost: 300 g Množství/balení: 30 Hmotnost: 318 g Množství/balení: Spojka válečkových tratí Hmotnost: 140 g Množství/balení: GP-C85-1 GP-E85 Spojka válečkových tratí s nástavcem Hmotnost: 243 g Množství/balení: GP-D , zaoblený Stabilizátor válečkové tratě Hmotnost: 235 g Množství/balení: 30 Hmotnost: 124 g Množství/balení:

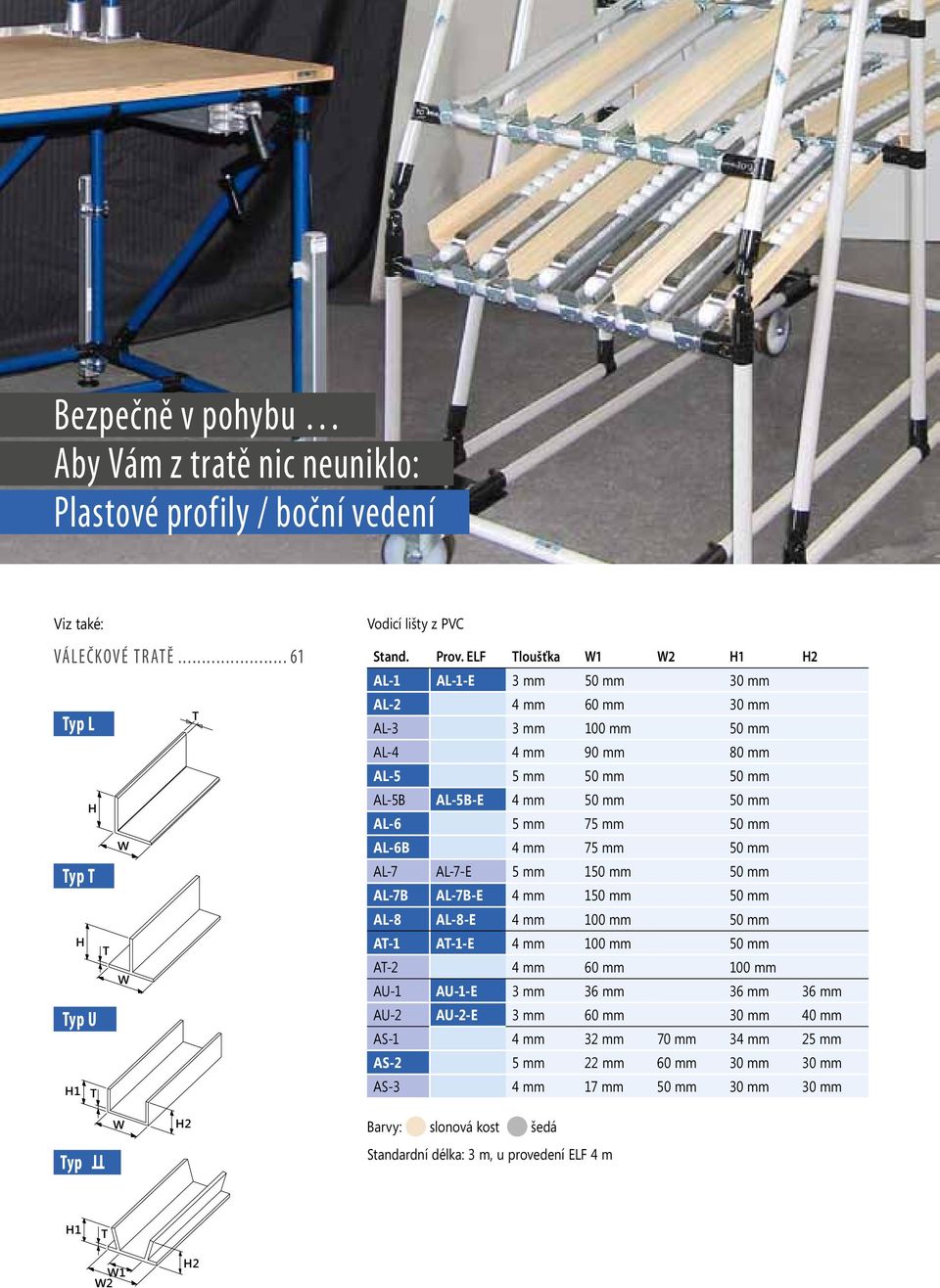

14 Bezpečně v pohybu Aby Vám z tratě nic neuniklo: Plastové profily / boční vedení Viz také: válečkové tratě T H W H T Typ L Typ T Typ U H1 T W Vodicí lišty z PVC Stand. Prov. ELF Tloušťka W1 W2 H1 H2 AL-1 AL-1-E 3 mm 50 mm 30 mm AL-2 4 mm 60 mm 30 mm AL-3 3 mm 100 mm 50 mm AL-4 4 mm 90 mm 80 mm AL-5 5 mm 50 mm 50 mm AL-5B AL-5B-E 4 mm 50 mm 50 mm AL-6 5 mm 75 mm 50 mm AL-6B 4 mm 75 mm 50 mm AL-7 AL-7-E 5 mm 150 mm 50 mm AL-7B AL-7B-E 4 mm 150 mm 50 mm AL-8 AL-8-E 4 mm 100 mm 50 mm AT-1 AT-1-E 4 mm 100 mm 50 mm AT-2 4 mm 60 mm 100 mm AU-1 AU-1-E 3 mm 36 mm 36 mm 36 mm AU-2 AU-2-E 3 mm 60 mm 30 mm 40 mm AS-1 4 mm 32 mm 70 mm 34 mm mm AS-2 5 mm 22 mm 60 mm 30 mm 30 mm AS-3 4 mm 17 mm 50 mm 30 mm 30 mm Typ TT W H2 Barvy: Standardní délka: 3 m, u provedení ELF 4 m H1 T W1 W2 H2

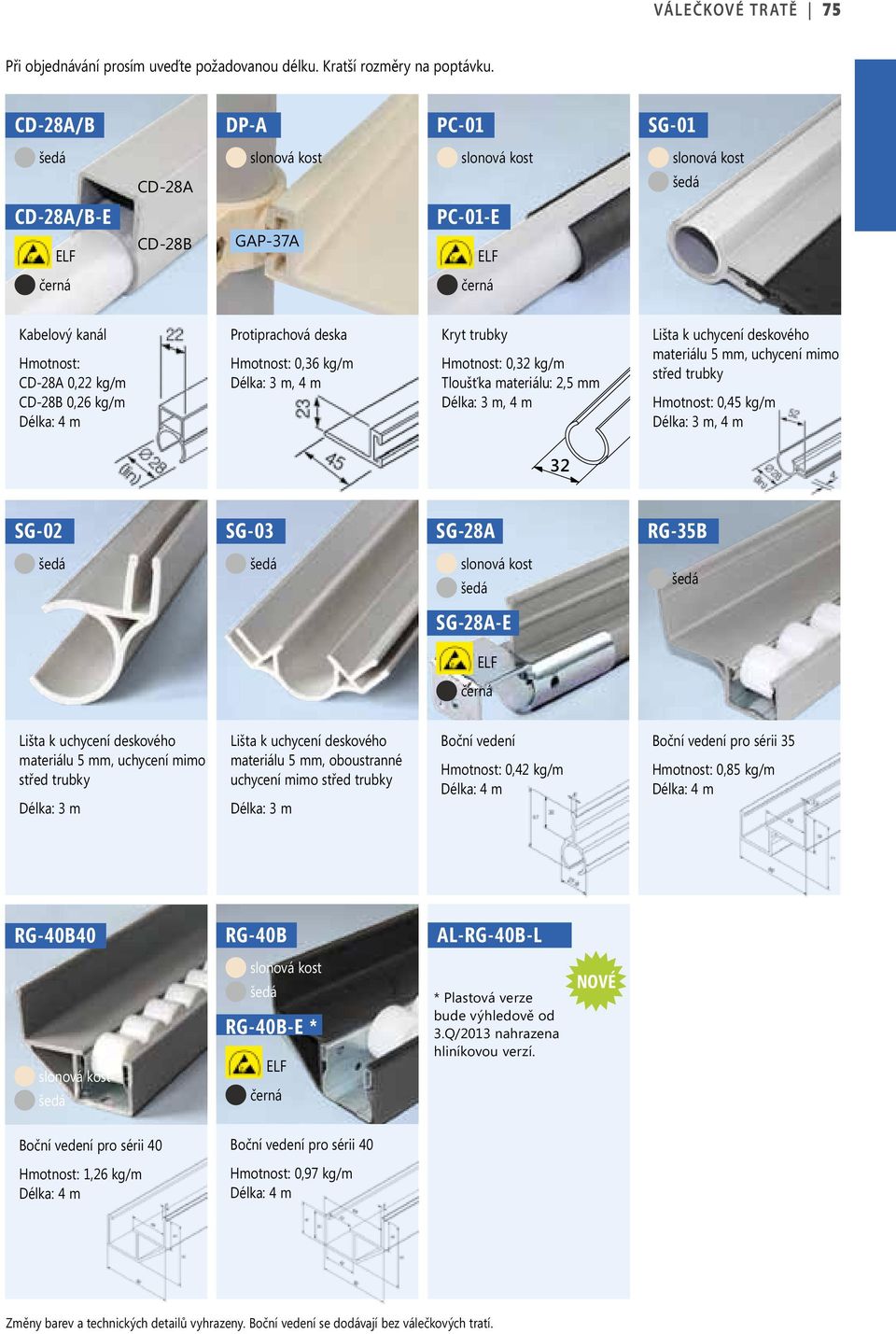

15 Válečkové tratě 75 Při objednávání prosím uveďte požadovanou délku. Kratší rozměry na poptávku. CD-A/B DP-A PC-01 SG-01 CD-A/B-E ELF černá CD-A CD-B GAP-37A PC-01-E ELF černá Kabelový kanál Hmotnost: CD-A 0,22 kg/m CD-B 0,26 kg/m Délka: 4 m Protiprachová deska Hmotnost: 0,36 kg/m Délka: 3 m, 4 m Kryt trubky Hmotnost: 0,32 kg/m Tloušťka materiálu: 2,5 mm Délka: 3 m, 4 m Lišta k uchycení deskového materiálu 5 mm, uchycení mimo střed trubky Hmotnost: 0,45 kg/m Délka: 3 m, 4 m 32 SG-02 SG-03 SG-A RG-35B SG-A-E ELF černá Lišta k uchycení deskového materiálu 5 mm, uchycení mimo střed trubky Délka: 3 m Lišta k uchycení deskového materiálu 5 mm, oboustranné uchycení mimo střed trubky Délka: 3 m Boční vedení Hmotnost: 0,42 kg/m Délka: 4 m Boční vedení pro sérii 35 Hmotnost: 0,85 kg/m Délka: 4 m RG-40B40 RG-40B AL-RG-40B-L RG-40B-E * ELF černá * Plastová verze bude výhledově od 3.Q/2013 nahrazena hliníkovou verzí. Boční vedení pro sérii 40 Boční vedení pro sérii 40 Hmotnost: 1,26 kg/m Délka: 4 m Hmotnost: 0,97 kg/m Délka: 4 m Změny barev a technických detailů vyhrazeny. Boční vedení se dodávají bez válečkových tratí.

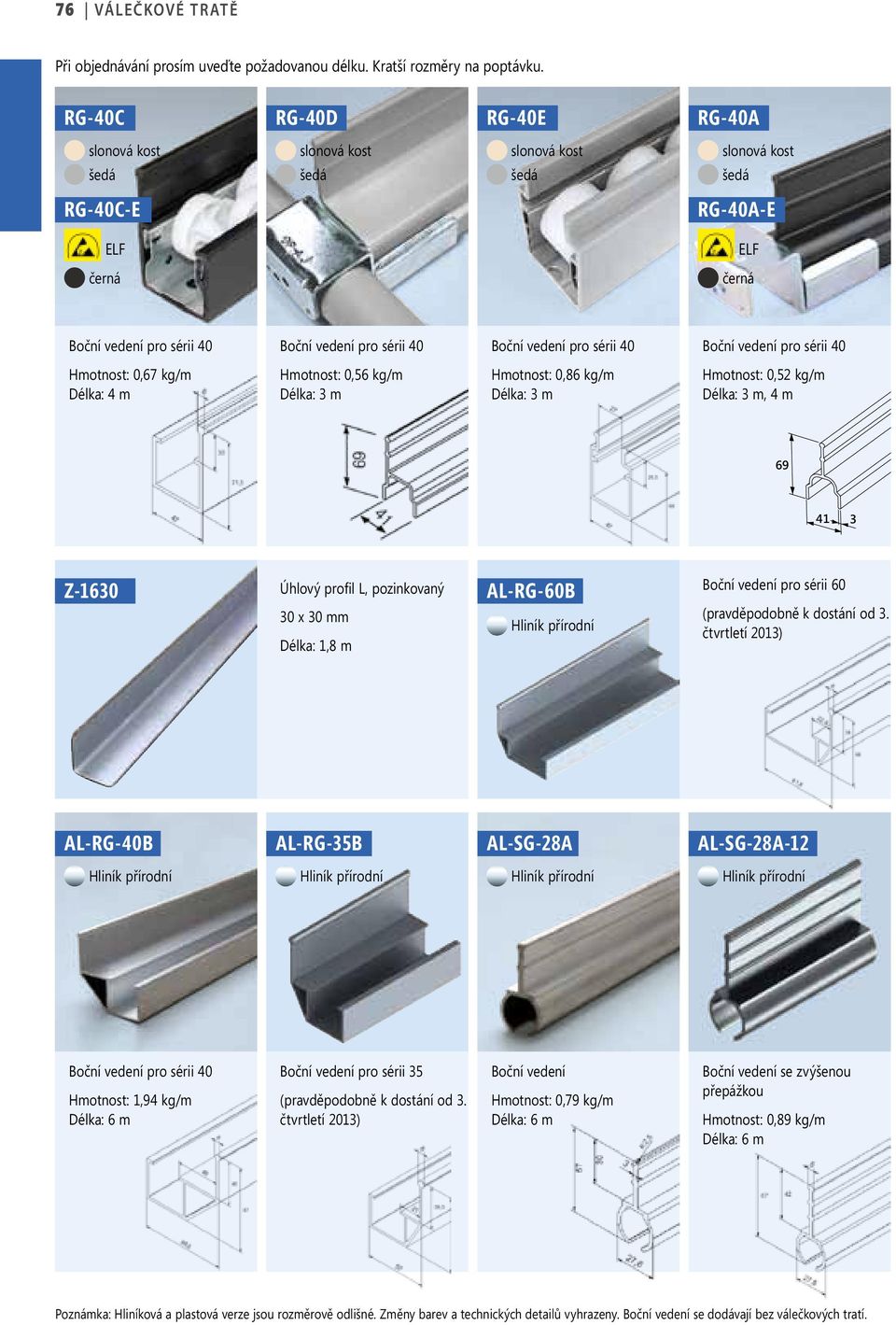

16 76 Válečkové tratě Při objednávání prosím uveďte požadovanou délku. Kratší rozměry na poptávku. RG-40C RG-40D RG-40E RG-40A RG-40C-E RG-40A-E ELF ELF černá černá Boční vedení pro sérii 40 Boční vedení pro sérii 40 Boční vedení pro sérii 40 Boční vedení pro sérii 40 Hmotnost: 0,67 kg/m Délka: 4 m Hmotnost: 0,56 kg/m Délka: 3 m Hmotnost: 0,86 kg/m Délka: 3 m Hmotnost: 0,52 kg/m Délka: 3 m, 4 m Z-1630 Úhlový profil L, pozinkovaný AL-RG-60B 30 x 30 mm Hliník přírodní Délka: 1,8 m Boční vedení pro sérii 60 (pravděpodobně k dostání od 3. čtvrtletí 2013) AL-RG-40B AL-RG-35B AL-SG-A AL-SG-A-12 Hliník přírodní Hliník přírodní Hliník přírodní Hliník přírodní Boční vedení pro sérii 40 Hmotnost: 1,94 kg/m Délka: 6 m Boční vedení pro sérii 35 (pravděpodobně k dostání od 3. čtvrtletí 2013) Boční vedení Hmotnost: 0,79 kg/m Délka: 6 m Boční vedení se zvýšenou přepážkou Hmotnost: 0,89 kg/m Délka: 6 m Poznámka: Hliníková a plastová verze jsou rozměrově odlišné. Změny barev a technických detailů vyhrazeny. Boční vedení se dodávají bez válečkových tratí.

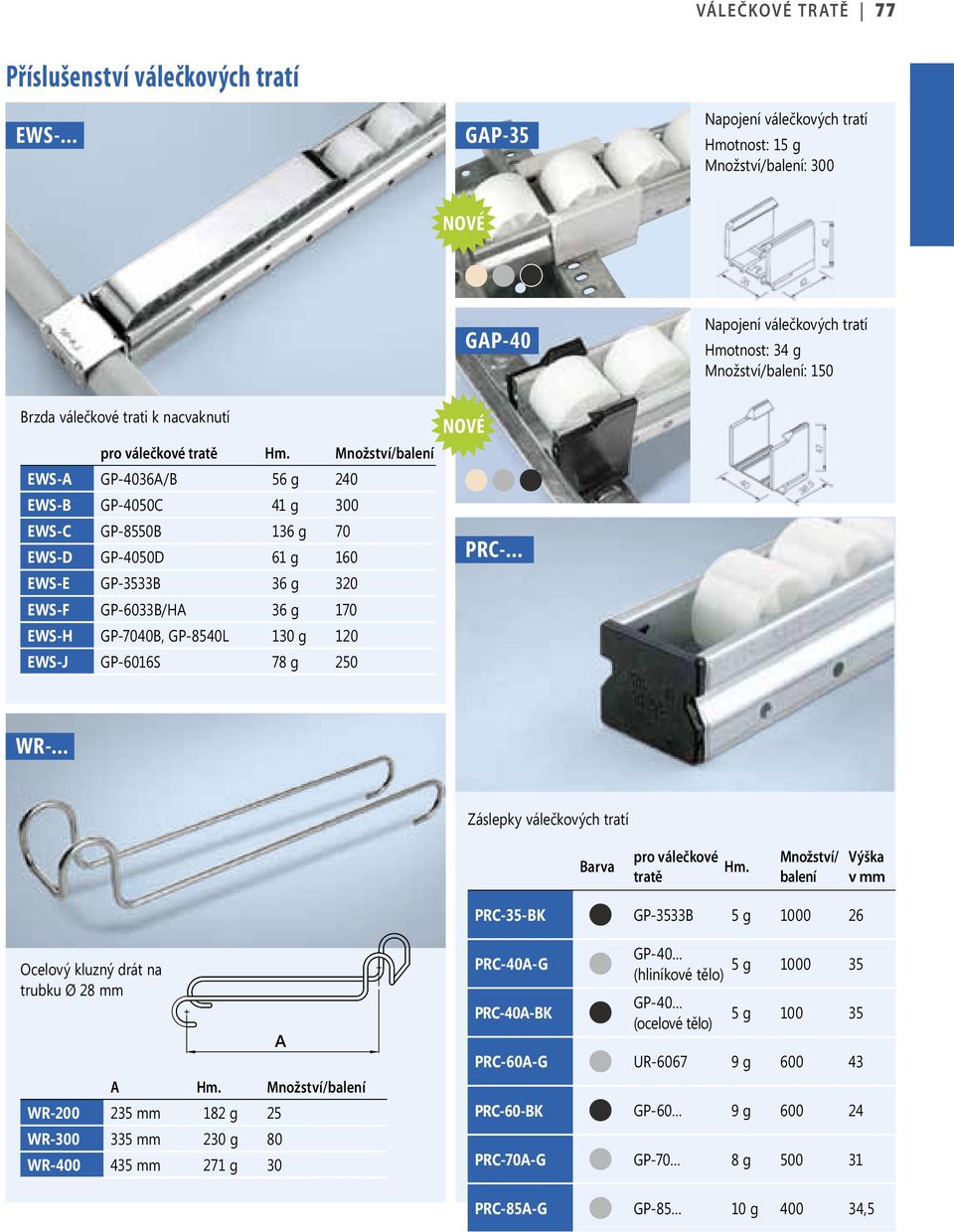

17 Válečkové tratě 77 Příslušenství válečkových tratí EWS-... GAP-35 Napojení válečkových tratí Hmotnost: 15 g Množství/balení: 300 GAP-40 Napojení válečkových tratí Hmotnost: 34 g Množství/balení: 150 Brzda válečkové trati k nacvaknutí pro válečkové tratě Hm. Množství/balení EWS-A GP-4036A/B 56 g 240 EWS-B GP-4050C 41 g 300 EWS-C GP-8550B 136 g 70 EWS-D GP-4050D 61 g 160 EWS-E GP-33B 36 g 320 EWS-F GP-6033B/HA 36 g 170 EWS-H GP-7040B, GP-8540L 130 g 120 EWS-J GP-6016S 78 g 0 PRC-... WR-... Záslepky válečkových tratí Barva pro válečkové tratě Hm. Množství/ balení Výška v mm PRC-35-BK GP-33B 5 g Ocelový kluzný drát na trubku Ø mm A Hm. Množství/balení WR mm 182 g WR mm 230 g 80 WR mm 271 g 30 A PRC-40A-G PRC-40A-BK GP-40 5 g (hliníkové tělo) GP-40 (ocelové tělo) 5 g PRC-60A-G UR g PRC-60-BK GP-60 9 g PRC-70A-G GP-70 8 g PRC-85A-G GP g ,5
