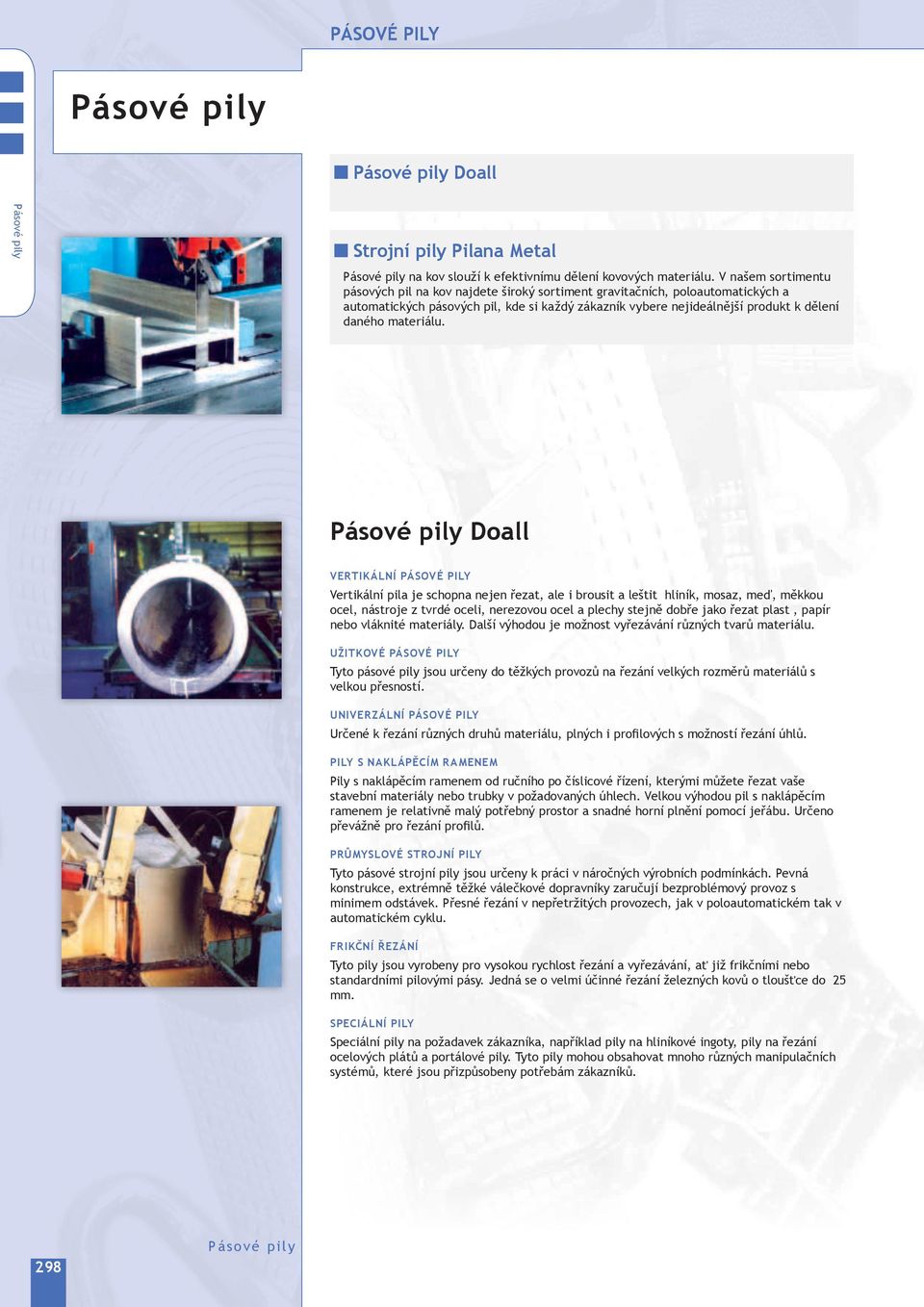

1 PÁSOVÉ Pily Doall Strojní pily na kov slouží k efektivnímu dělení kovových materiálu. V našem sortimentu pásových pil na kov najdete široký sortiment gravitačních, poloautomatických a automatických pásových pil, kde si každý zákazník vybere nejideálnější produkt k dělení daného materiálu. Doall Vertik ální pásové pily Vertikální pila je schopna nejen řezat, ale i brousit a leštit hliník, mosaz, meď, měkkou ocel, nástroje z tvrdé oceli, nerezovou ocel a plechy stejně dobře jako řezat plast, papír nebo vláknité materiály. Další výhodou je možnost vyřezávání různých tvarů materiálu. Užitkové pásové pily Tyto pásové pily jsou určeny do těžkých provozů na řezání velkých rozměrů materiálů s velkou přesností. Univerzální pásové pily Určené k řezání různých druhů materiálu, plných i profilových s možností řezání úhlů. Pily s naklápěcím r a menem Pily s naklápěcím ramenem od ručního po číslicové řízení, kterými můžete řezat vaše stavební materiály nebo trubky v požadovaných úhlech. Velkou výhodou pil s naklápěcím ramenem je relativně malý potřebný prostor a snadné horní plnění pomocí jeřábu. Určeno převážně pro řezání profilů. Průmyslové strojní pily Tyto pásové strojní pily jsou určeny k práci v náročných výrobních podmínkách. Pevná konstrukce, extrémně těžké válečkové dopravníky zaručují bezproblémový provoz s minimem odstávek. Přesné řezání v nepřetržitých provozech, jak v poloautomatickém tak v automatickém cyklu. Frikční řezání Tyto pily jsou vyrobeny pro vysokou rychlost řezání a vyřezávání, ať již frikčními nebo standardními pilovými pásy. Jedná se o velmi účinné řezání železných kovů o tloušťce do 25 mm. Speciální pily Speciální pily na požadavek zákazníka, například pily na hliníkové ingoty, pily na řezání ocelových plátů a portálové pily. Tyto pily mohou obsahovat mnoho různých manipulačních systémů, které jsou přizpůsobeny potřebám zákazníků. 298

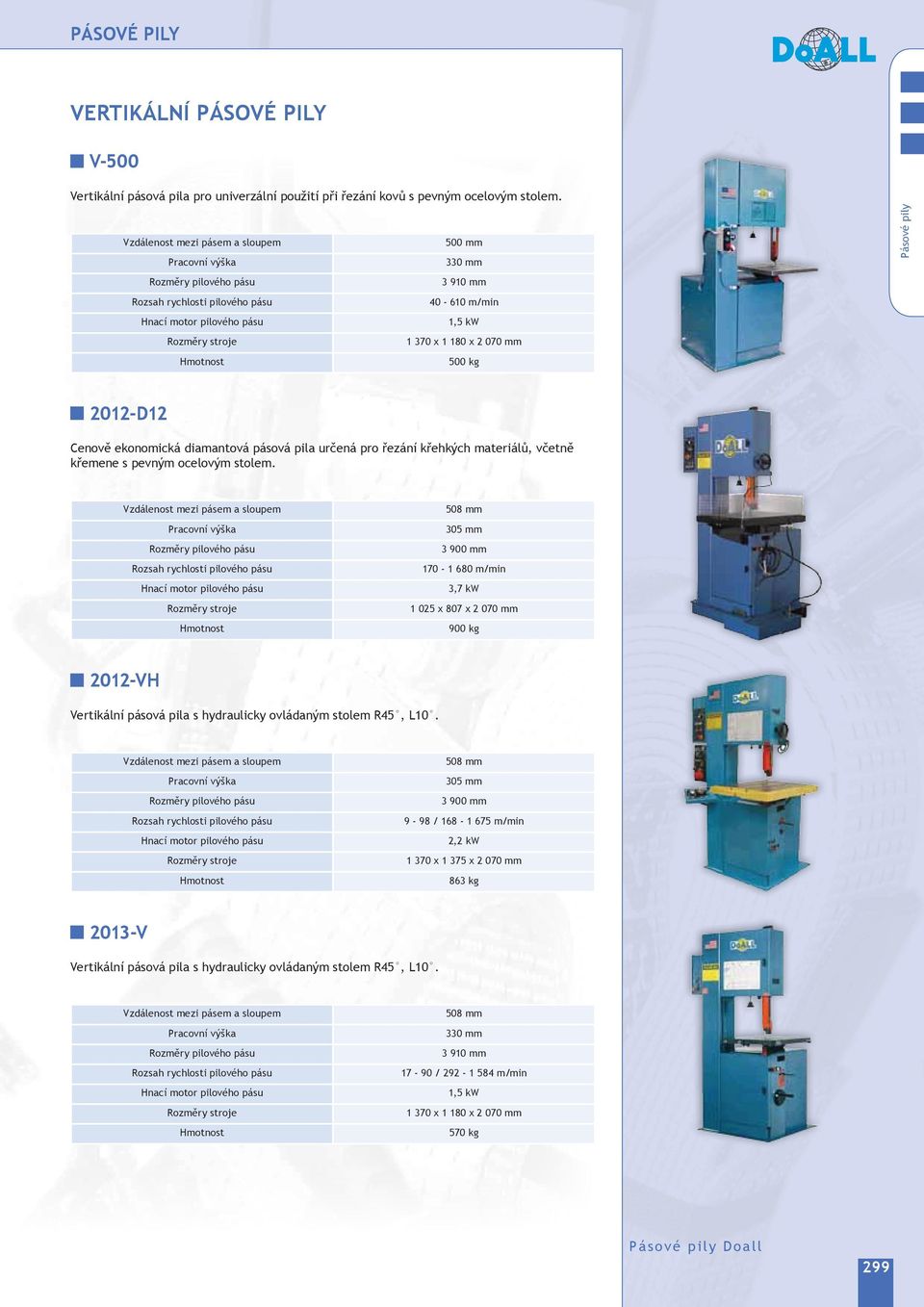

2 PÁSOVÉ Pily Vertikální pásové pily V-500 Vzdálenost mezi pásem a sloupem Vertikální pásová pila pro univerzální použití při řezání kovů s pevným ocelovým stolem. 500 mm Pracovní výška 330 mm Rozměry pilového pásu mm Rozsah rychlosti pilového pásu m/min Hnací motor pilového pásu 1,5 kw Rozměry stroje x x mm Hmotnost 500 kg 2012-D12 Cenově ekonomická diamantová pásová pila určená pro řezání křehkých materiálů, včetně křemene s pevným ocelovým stolem. Vzdálenost mezi pásem a sloupem 508 mm Pracovní výška 305 mm Rozměry pilového pásu mm Rozsah rychlosti pilového pásu m/min Hnací motor pilového pásu 3,7 kw Rozměry stroje x 807 x mm Hmotnost 900 kg 2012-VH Vertikální pásová pila s hydraulicky ovládaným stolem R45, L10. Vzdálenost mezi pásem a sloupem 508 mm Pracovní výška 305 mm Rozměry pilového pásu mm Rozsah rychlosti pilového pásu 9-98 / m/min Hnací motor pilového pásu 2,2 kw Rozměry stroje x x mm Hmotnost 863 kg 2013-V Vertikální pásová pila s hydraulicky ovládaným stolem R45, L10. Vzdálenost mezi pásem a sloupem 508 mm Pracovní výška 330 mm Rozměry pilového pásu mm Rozsah rychlosti pilového pásu / m/min Hnací motor pilového pásu 1,5 kw Rozměry stroje x x mm Hmotnost 570 kg Doall 299

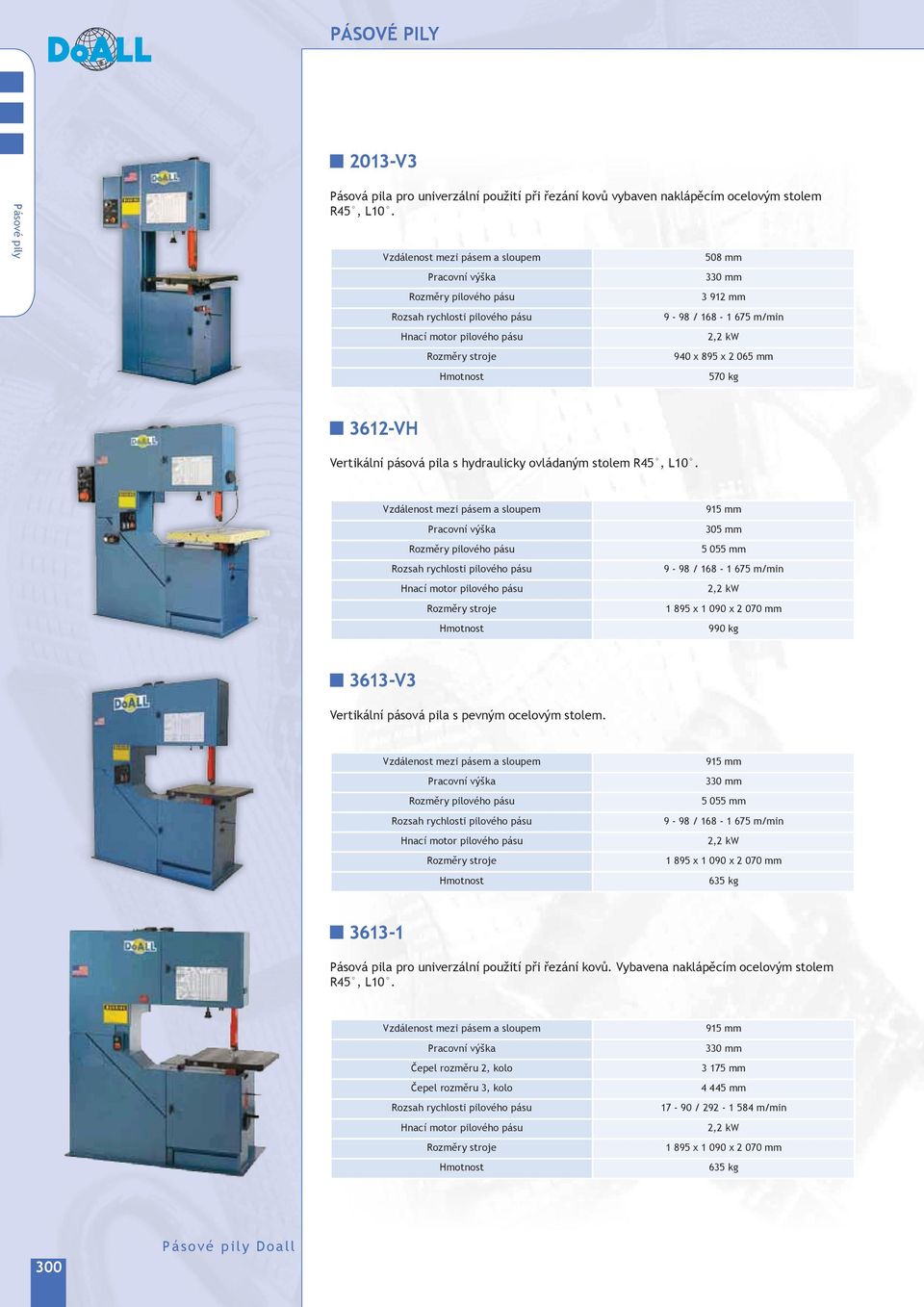

3 2013-V3 Pásová pila pro univerzální použití při řezání kovů vybaven naklápěcím ocelovým stolem R45, L10. Vzdálenost mezi pásem a sloupem Pracovní výška Rozměry pilového pásu Rozsah rychlosti pilového pásu Hnací motor pilového pásu Rozměry stroje Hmotnost 508 mm 330 mm mm 9-98 / m/min 2,2 kw 940 x 895 x mm 570 kg 3612-VH Vertikální pásová pila s hydraulicky ovládaným stolem R45, L10. Vzdálenost mezi pásem a sloupem Pracovní výška Rozměry pilového pásu Rozsah rychlosti pilového pásu Hnací motor pilového pásu Rozměry stroje Hmotnost 915 mm 305 mm mm 9-98 / m/min 2,2 kw x x mm 990 kg 3613-V3 Vertikální pásová pila s pevným ocelovým stolem. Vzdálenost mezi pásem a sloupem Pracovní výška Rozměry pilového pásu Rozsah rychlosti pilového pásu Hnací motor pilového pásu Rozměry stroje Hmotnost 915 mm 330 mm mm 9-98 / m/min 2,2 kw x x mm 635 kg Pásová pila pro univerzální použití při řezání kovů. Vybavena naklápěcím ocelovým stolem R45, L10. Vzdálenost mezi pásem a sloupem Pracovní výška Čepel rozměru 2, kolo Čepel rozměru 3, kolo Rozsah rychlosti pilového pásu Hnací motor pilového pásu Rozměry stroje Hmotnost 915 mm 330 mm mm mm / m/min 2,2 kw x x mm 635 kg 300 Doall

4 PÁSOVÉ Pily Horizontální pásové pily Ruční Automatické 400S 355 x 500 mm 500DS 355 x 500 mm 500S 455 x 560 mm VF-1822M 510 x 635 mm TF-2025M 635 x 635 mm TF x 650 mm C-650S 650 x mm C-1000/650S Ovládání Obdelníková kapacita 170 x 307 mm Produkce Řezání svazků Obdelníková kapacita Střední Vysoká Ano 355 x 500 mm 500SNC Obdelníková kapacita 510 x 635 mm TF-2025NC Ne Ruční VF-1822M 250 x 500 mm TF-2025M 315 x 635 mm TF-2525 svazku Automatické Produkce Ovládání svazku 455 x 560 mm Střední 355 x 500 mm Vysoká 500SNC svazku TF-2025NC Ano Kruhová kapacita 270 mm 400M 330 mm C-4033SA 550 mm C-5650SA 670 mm C-670M Euro mm C-1020M Euro Kruhová kapacita Ruční Automatické Produkce Ovládání Ne Střední 280 mm C-3028NC 500 mm C-5650NC 600 mm C-6260NC 700 mm C-8070NC Kruhová kapacita Vysoká Ano 260 mm C-260NC Euro 420 mm C-420NC 560 mm C-560NC 670 mm C-670NC Euro Ne svazku 170 x 370 mm C-4033SA 240 x 480 mm C-5650SA 670 x 670 mm C-7M Euro x mm C-10M Euro svazku Ruční Automatické Produkce Ovládání Řezání svazků Úhlové řezání 510 x 635 mm Střední Vysoká 100 x 250 mm C-3028NC 260 x 480 mm C-5650NC 310 x 480 mm C-6260NC 810 x 810 mm C-8020NC svazku 260 x 260 mm C/260NC Euro 420 x 420 mm C-420NC 670 x 670 mm C-670NC Euro Doall 301

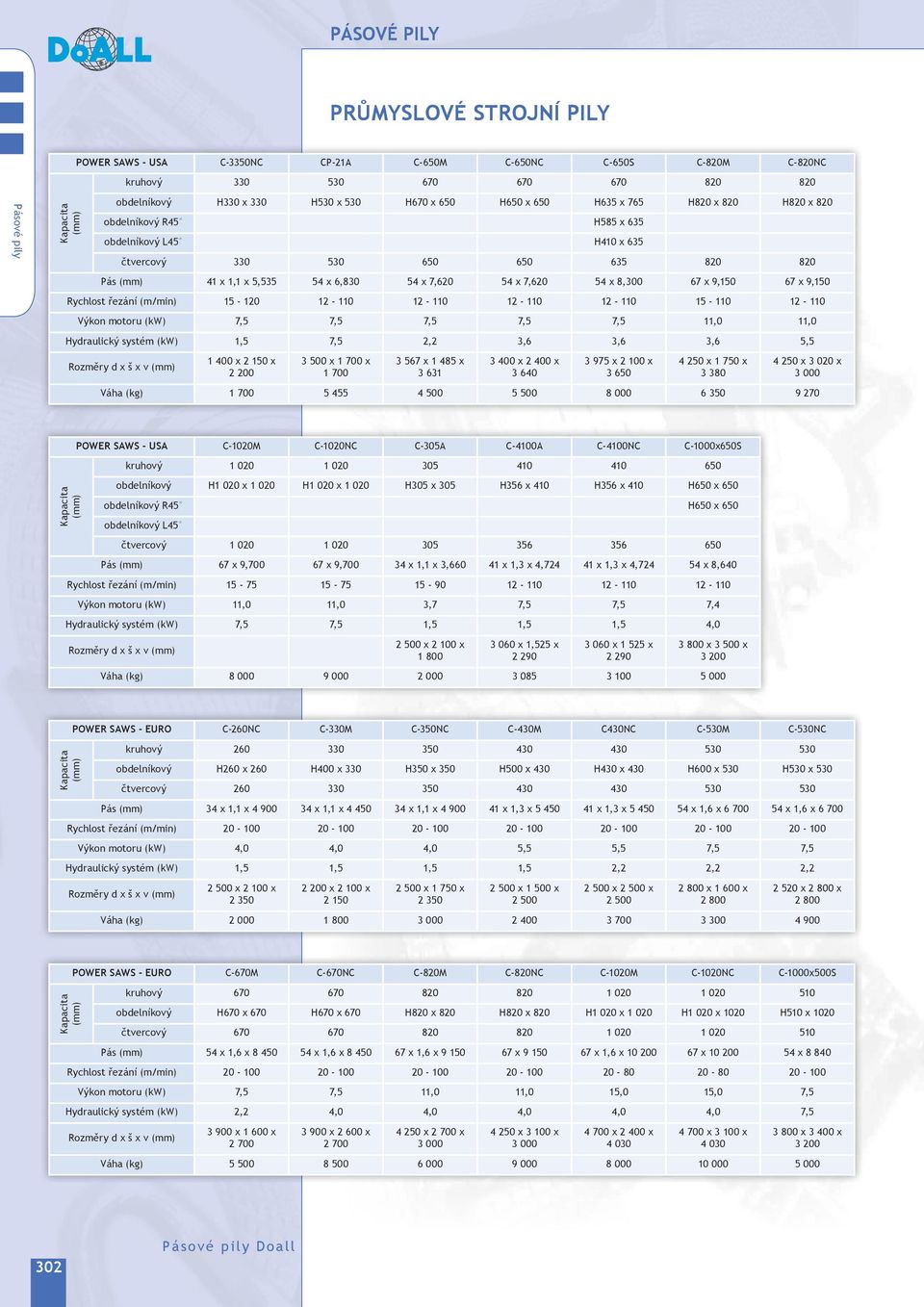

5 PÁSOVÉ Pily Průmyslové strojní pily C-3350NC CP-21A C-650M C-650NC C-650S C-820M C-820NC kruhový obdelníkový H330 x 330 H530 x 530 H670 x 650 H650 x 650 H635 x 765 H820 x 820 H820 x 820 obdelníkový R45 H585 x 635 obdelníkový L45 H410 x Pás (mm) 41 x 1,1 x 5, x 6, x 7, x 7, x 8, x 9, x 9,150 Rychlost řezání (m/min) Výkon motoru (kw) 11,0 11,0 Hydraulický systém (kw) 1,5 2,2 3,6 3,6 3,6 5,5 Rozměry d x š x v (mm) x x x x x x x x x x x x x x Váha (kg) POWER SAWS - USA C-1000x650S (mm) čtvercový C-1020M C-1020NC C-305A C-4100A C-4100NC kruhový obdelníkový H1 020 x H1 020 x H305 x 305 H356 x 410 H356 x 410 H650 x 650 obdelníkový R45 H650 x 650 obdelníkový L Pás (mm) čtvercový 67 x 9, x 9, x 1,1 x 3, x 1,3 x 4, x 1,3 x 4, x 8,640 Rychlost řezání (m/min) Výkon motoru (kw) 11,0 11,0 3,7 7,4 Hydraulický systém (kw) Rozměry d x š x v (mm) 1,5 1,5 4, x 1,525 x x x x x POWER SAWS - EURO C-260NC C-330M C-350NC C-430M C430NC C-530M (mm) C-530NC kruhový obdelníkový H260 x 260 H400 x 330 H350 x 350 H500 x 430 H430 x 430 H600 x 530 H530 x Pás (mm) čtvercový 34 x 1,1 x x 1,1 x x 1,1 x x 1,3 x x 1,3 x x 1,6 x x 1,6 x Rychlost řezání (m/min) Výkon motoru (kw) 4,0 4,0 4,0 5,5 5,5 Hydraulický systém (kw) 1,5 1,5 1,5 1,5 2,2 2,2 2,2 Rozměry d x š x v (mm) x x x x x x x x x x x x x x Váha (kg) POWER SAWS - EURO C-1000x500S C-670M C-670NC C-820M C-820NC C-1020M C-1020NC kruhový obdelníkový H670 x 670 H670 x 670 H820 x 820 H820 x 820 H1 020 x H1 020 x 1020 H510 x 1020 čtvercový Pás (mm) 54 x 1,6 x x 1,6 x x 1,6 x x x 1,6 x x x Rychlost řezání (m/min) Výkon motoru (kw) 11,0 11,0 15,0 15,0 Hydraulický systém (kw) 2,2 4,0 4,0 4,0 4,0 4,0 Rozměry d x š x v (mm) x x x x x x x x x x x x x x Váha (kg) Doall 302 1, x x Váha (kg) (mm) (mm) POWER SAWS - USA

6 RUČNÍ pily Ruční pila na kov se vyznačuje tím, že celý řezný proces je ovládán ručně. Nemá řízené klesání do řezu. gravitační pily Gravitační pila na kov se vyznačuje tím, že má řízené klesání do řezu vlastní váhou ramene za pomocí hydraulického válce. Na hydraulickém válci lze jednoduše nastavit rychlost klesání tedy posuvu. POLOAUTOMATICKÉ pily Poloautomatická pila na kov se vyznačuje tím, že má hydraulicky ovládané rameno + hydraulicky ovládaný svěrák. Nezbytnou součástí je poloautomatický cyklus. AUTOMATICKÉ pily Automatická pila na kov se vyznačuje tím, že celkový proces řezání je obstarán automaticky. Má vždy dva hydraulické svěráky, jeden pevný a jeden posuvný, ten posunuje materiál do řezu. Nezbytnou součástí je automatický cyklus. Expresní kotoučové pily Expresní kotoučová pila na kov je vhodná pro hromadnou a sériovou výrobu. Samotný čas dělení je výrazně kratší, než je tomu u pásových pil. Samotný povrch po řezu se vyznačuje tím, že lze vynechat samotný proces obrábění. Pila je konstruována tak, aby byla co nejméně závislá na lidské obsluze. Vertikální pily Vertikální pila na kov je vhodná pro řezání plošně velkých robustních bloků. Ruční pila Pásová pila na kov PMS 130/130 MO Přenosná ruční pásová pila vhodná do malých zámečnictví a na stavby. Tato pásová pila na kov má plynulou regulaci otáček a doraz materiálu x x (L) x x x x 42 Rozměr pásu (mm) 13 x 0,65 x 1550 Řezná rychlost (m/min) Výkon motoru (kw) 0,45 Hmotnost (kg)

7 gravitační pily Pásová pila na kov PMS 170/210 MO Gravitační pásová pila na kov je vybavena hydraulickým válcem, který plynule řídí klesání do řezu. Rychlost posuvu do řezu se nastavuje jednoduše na válci. Na této pile lze nastavit také ruční mód, kde můžete řezat pomocí rukojeti, na které je spínač pro spuštění chodu pásu a posuv do řezu ovládáte dle vlastního odhadu. Tento ruční mód má využití především u menších průřezů materiálu, kde nechcete ztrácet čas. Na svěráku pily se nachází takzvaný rychloupínák, který má tu vlastnost, že když si svěrák nastavíte kousek od řezaného materiálu, rychloupínákem (pohybem nahoru a dolů) už jednoduše stisknete či povolíte sevřený materiál. Pásová pila dokáže řezat pod úhlem a to až do 60. Standardním vybavením této pily je též chlazení a ruční doraz materiálu. Jako příslušenství lze dokoupit ukazatel napnutí pásu nebo manuální svazkovač, který lze využít při řezání více kusů na jednou x x x (L) x 60 - Rozměr pásu (mm) 20 x 0,9 x 2110 Řezná rychlost (m/min) 45, 90 Výkon motoru (kw) 0,75 Hmotnost (kg) 156 Pásová pila na kov PMS 180/230 MO Gravitační pásová pila na kov je vybavena hydraulickým válcem, který plynule řídí klesání do řezu. Rychlost posuvu do řezu se nastavuje jednoduše na válci. Na této pile lze nastavit také ruční mód, kde můžete řezat pomocí rukojeti, na které je spínač pro spuštění chodu pásu a posuv do řezu ovládáte dle vlastního odhadu. Tento ruční mód má využití především u menších průřezů materiálu, kde nechcete ztrácet čas. Na svěráku pily se nachází takzvaný rychloupínák, který má tu vlastnost, že když si svěrák nastavíte kousek od řezaného materiálu, rychloupínákem (pohybem nahoru a dolů) už jednoduše stisknete či povolíte sevřený materiál. Tato pásová pila na kov dokáže řezat pod úhlem a to až do 60. Standardním vybavením této pily je též chlazení a ruční doraz materiálu. Jako příslušenství lze dokoupit ukazatel napnutí pásu nebo manuální svazkovač, který lze využít při řezání více kusů na jednou x x x (L) x 80 - Rozměr pásu (mm) 20 x 0,9 x 2265 Řezná rychlost (m/min) 30, 60 Výkon motoru (kw) 0,75 Hmotnost (kg)

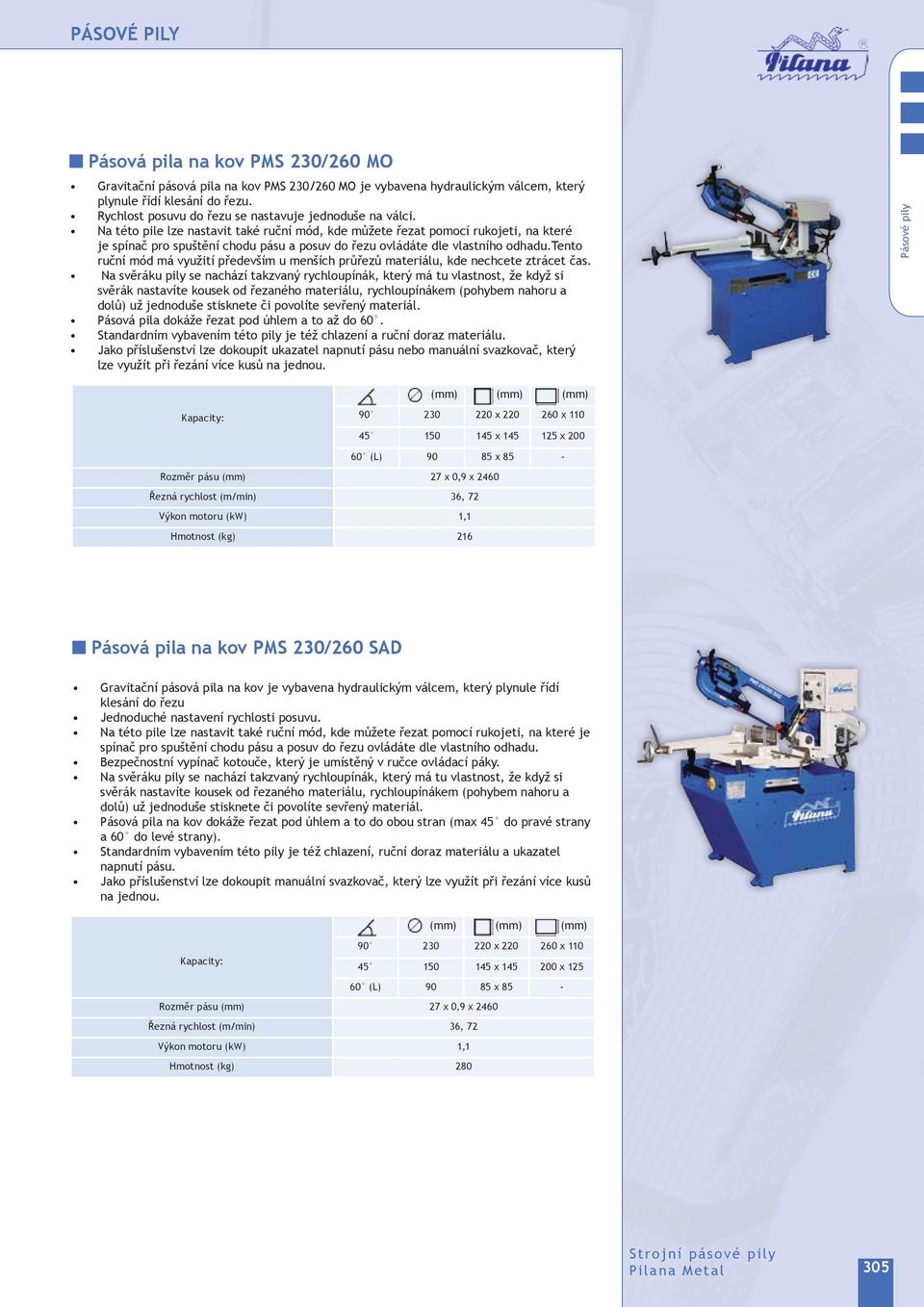

8 Pásová pila na kov PMS 230/260 MO Gravitační pásová pila na kov PMS 230/260 MO je vybavena hydraulickým válcem, který plynule řídí klesání do řezu. Rychlost posuvu do řezu se nastavuje jednoduše na válci. Na této pile lze nastavit také ruční mód, kde můžete řezat pomocí rukojeti, na které je spínač pro spuštění chodu pásu a posuv do řezu ovládáte dle vlastního odhadu.tento ruční mód má využití především u menších průřezů materiálu, kde nechcete ztrácet čas. Na svěráku pily se nachází takzvaný rychloupínák, který má tu vlastnost, že když si svěrák nastavíte kousek od řezaného materiálu, rychloupínákem (pohybem nahoru a dolů) už jednoduše stisknete či povolíte sevřený materiál. Pásová pila dokáže řezat pod úhlem a to až do 60. Standardním vybavením této pily je též chlazení a ruční doraz materiálu. Jako příslušenství lze dokoupit ukazatel napnutí pásu nebo manuální svazkovač, který lze využít při řezání více kusů na jednou x x x x (L) x 85 - Rozměr pásu (mm) 27 x 0,9 x 2460 Řezná rychlost (m/min) 36, 72 Výkon motoru (kw) 1,1 Hmotnost (kg) 216 Pásová pila na kov PMS 230/260 SAD Gravitační pásová pila na kov je vybavena hydraulickým válcem, který plynule řídí klesání do řezu Jednoduché nastavení rychlosti posuvu. Na této pile lze nastavit také ruční mód, kde můžete řezat pomocí rukojeti, na které je spínač pro spuštění chodu pásu a posuv do řezu ovládáte dle vlastního odhadu. Bezpečnostní vypínač kotouče, který je umístěný v ručce ovládací páky. Na svěráku pily se nachází takzvaný rychloupínák, který má tu vlastnost, že když si svěrák nastavíte kousek od řezaného materiálu, rychloupínákem (pohybem nahoru a dolů) už jednoduše stisknete či povolíte sevřený materiál. Pásová pila na kov dokáže řezat pod úhlem a to do obou stran (max 45 do pravé strany a 60 do levé strany). Standardním vybavením této pily je též chlazení, ruční doraz materiálu a ukazatel napnutí pásu. Jako příslušenství lze dokoupit manuální svazkovač, který lze využít při řezání více kusů na jednou x x x x (L) x 85 - Rozměr pásu (mm) 27 x 0,9 x 2460 Řezná rychlost (m/min) 36, 72 Výkon motoru (kw) 1,1 Hmotnost (kg)

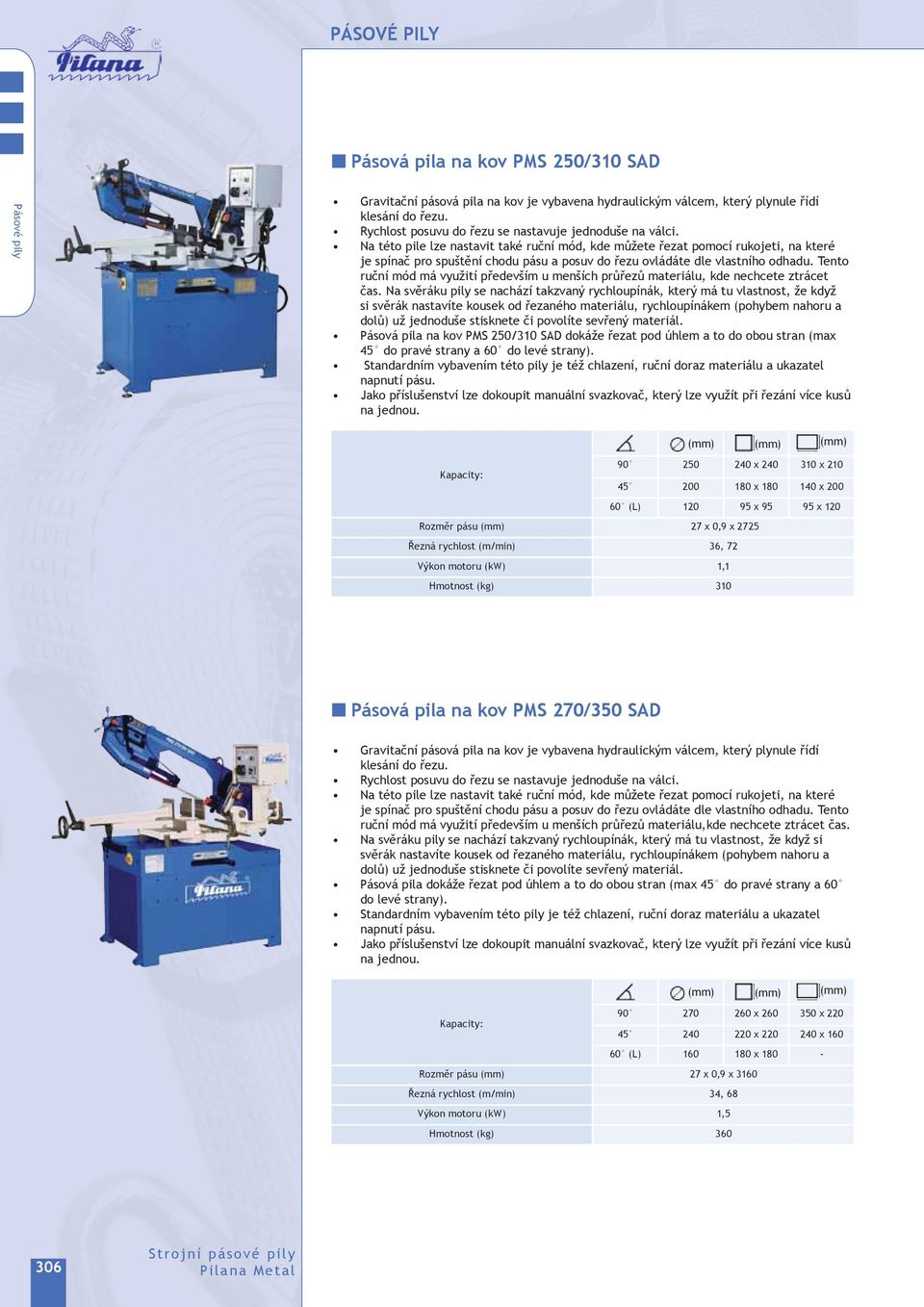

9 Pásová pila na kov PMS 250/310 SAD Gravitační pásová pila na kov je vybavena hydraulickým válcem, který plynule řídí klesání do řezu. Rychlost posuvu do řezu se nastavuje jednoduše na válci. Na této pile lze nastavit také ruční mód, kde můžete řezat pomocí rukojeti, na které je spínač pro spuštění chodu pásu a posuv do řezu ovládáte dle vlastního odhadu. Tento ruční mód má využití především u menších průřezů materiálu, kde nechcete ztrácet čas. Na svěráku pily se nachází takzvaný rychloupínák, který má tu vlastnost, že když si svěrák nastavíte kousek od řezaného materiálu, rychloupínákem (pohybem nahoru a dolů) už jednoduše stisknete či povolíte sevřený materiál. Pásová pila na kov PMS 250/310 SAD dokáže řezat pod úhlem a to do obou stran (max 45 do pravé strany a 60 do levé strany). Standardním vybavením této pily je též chlazení, ruční doraz materiálu a ukazatel napnutí pásu. Jako příslušenství lze dokoupit manuální svazkovač, který lze využít při řezání více kusů na jednou x x x x (L) x x 120 Rozměr pásu (mm) 27 x 0,9 x 2725 Řezná rychlost (m/min) 36, 72 Výkon motoru (kw) 1,1 Hmotnost (kg) 310 Pásová pila na kov PMS 270/350 SAD Gravitační pásová pila na kov je vybavena hydraulickým válcem, který plynule řídí klesání do řezu. Rychlost posuvu do řezu se nastavuje jednoduše na válci. Na této pile lze nastavit také ruční mód, kde můžete řezat pomocí rukojeti, na které je spínač pro spuštění chodu pásu a posuv do řezu ovládáte dle vlastního odhadu. Tento ruční mód má využití především u menších průřezů materiálu,kde nechcete ztrácet čas. Na svěráku pily se nachází takzvaný rychloupínák, který má tu vlastnost, že když si svěrák nastavíte kousek od řezaného materiálu, rychloupínákem (pohybem nahoru a dolů) už jednoduše stisknete či povolíte sevřený materiál. Pásová pila dokáže řezat pod úhlem a to do obou stran (max 45 do pravé strany a 60 do levé strany). Standardním vybavením této pily je též chlazení, ruční doraz materiálu a ukazatel napnutí pásu. Jako příslušenství lze dokoupit manuální svazkovač, který lze využít při řezání více kusů na jednou x x x x (L) x Rozměr pásu (mm) 27 x 0,9 x 3160 Řezná rychlost (m/min) 34, 68 Výkon motoru (kw) 1,5 Hmotnost (kg)

10 POLOAUTOMATICKÉ pily Pásová pila na kov PMS 230/260 HAD Poloautomatická pásová pila na kov je vybavena hydraulickým válcem, který ovládá rameno pily nahoru i dolů. Na hydraulickém válci lze jednoduše nastavit maximální zdvih ramene, kterým určíte momentální zdvih při poloautomatickém cyklu. Poloautomatický cyklus je to, že pila dořeže materiál, zvedne rameno do nastavené výšky a otevře svěrák. Vy dorazíte materiál na vámi požadovanou délku, stisknete ruční nebo nožní spínač, tím spustíte cyklus. Posuv pily lze pohodlně měnit v průběhu řezu v rozmezí od 1-10 (kde 10 stupeň je rychloposuv). Pásová pila dokáže řezat pod úhlem a to do obou stran (max 45 do pravé strany a 60 do levé strany). Standardním vybavením této pily je též chlazení, ruční doraz materiálu a ukazatel napnutí pásu. Jako příslušenství lze dokoupit manuální svazkovač, který lze využít při řezání více kusů na jednou x x x x (L) x 85 Rozměr pásu (mm) 27 x 0,9 x 2460 Řezná rychlost (m/min) 36, 72 Výkon motoru (kw) 1,1 Hmotnost (kg) 380 Pásová pila na kov PMS 250/310 HAD Poloautomatická pásová pila na kov je vybavena hydraulickým válcem, který ovládá rameno pily nahoru i dolů. Na hydraulickém válci lze jednoduše nastavit maximální zdvih ramene, kterým určíte momentální zdvih při poloautomatickém cyklu. Poloautomatický cyklus je to, že pila dořeže materiál, zvedne rameno do nastavené výšky a otevře svěrák. Vy dorazíte materiál na vámi požadovanou délku, stisknete ruční nebo nožní spínač, tím spustíte cyklus. Posuv pily lze pohodlně měnit v průběhu řezu v rozmezí od 1-10 (kde 10 stupeň je rychloposuv). Pásová pila dokáže řezat pod úhlem a to do obou stran (max 45 do pravé strany a 60 do levé strany). Standardním vybavením této pily je též chlazení, ruční doraz materiálu a ukazatel napnutí pásu. Jako příslušenství lze dokoupit manuální svazkovač, který lze využít při řezání více kusů na jednou x x x x (L) x x 95 Rozměr pásu (mm) 27 x 0,9 x 2725 Řezná rychlost (m/min) 36, 72 Výkon motoru (kw) 1,1 Hmotnost (kg)

11 Pásová pila na kov PMS 270/350 HAD Poloautomatická pásová pila na kov je vybavena hydraulickým válcem, který ovládá rameno pily nahoru i dolů. Na hydraulickém válci lze jednoduše nastavit maximální zdvih ramene, kterým určíte momentální zdvih při poloautomatickém cyklu. Poloautomatický cyklus je to, že pila dořeže materiál, zvedne rameno do nastavené výšky a otevře svěrák. Vy dorazíte materiál na vámi požadovanou délku, stisknete ruční nebo nožní spínač, tím spustíte cyklus. Posuv pily lze pohodlně měnit v průběhu řezu v rozmezí od 1-10 (kde 10 stupeň je rychloposuv). Pásová pila dokáže řezat pod úhlem a to do obou stran (max 45 do pravé strany a 60 do levé strany). Standardním vybavením této pily je též chlazení, ruční doraz materiálu a ukazatel napnutí pásu. Jako příslušenství lze dokoupit manuální svazkovač, který lze využít při řezání více kusů na jednou x x x (L) x Rozměr pásu (mm) 27 x 0,9 x 3160 Řezná rychlost (m/min) 34, 68 Výkon motoru (kw) 1,5 Hmotnost (kg) 460 Pásová pila na kov PMS 330/510 HAD Poloautomatická pásová pila na kov je vybavena hydraulickým válcem, který ovládá rameno pily nahoru i dolů. Na ovládacím panelu (pomocí číselníku) lze jednoduše nastavit maximální zdvih ramene, kterým určíte momentální zdvih při poloautomatickém cyklu. Poloautomatický cyklus je to, že pila dořeže materiál, zvedne rameno do nastavené výšky a otevře svěrák. Vy dorazíte materiál na vámi požadovanou délku, stisknete tlačítko cyklu, tím spustíte cyklus. Tato pásová pila na kov dokáže řezat pod úhlem a to do obou stran (až do 60 ). Plynulé nastavení rychlosti pásu variátorem. Momentální rychlost pásu se zobrazuje na digitálním displeji. Tato pásová pila na kov má řešeno napínání pásu ručně. Pro ovládání se používá ovládací panel, který lze natočit podle potřeby. Jako standardní vybavení přidáváme ruční doraz materiálu a nastavitelný stisk čelisti svěráku (vhodné pro tenkostěnné profily a měkčí materiály). Jako příslušenství lze dokoupit hydraulický svazkovací svěrák, který můžete využít při řezání více kusů najednou x x x x x 195 Rozměr pásu (mm) 34 x 1,1 x 4180 Řezná rychlost (m/min) Výkon motoru (kw) 2,2 Hmotnost (kg)

12 Pásová pila na kov PMS 460/600 HAD Poloautomatická pásová pila na kov je vybavena hydraulickým válcem, který ovládá rameno pily nahoru i dolů. Na ovládacím panelu (pomocí číselníku) lze jednoduše nastavit maximální zdvih ramene, kterým určíte momentální zdvih při poloautomatickém cyklu. Poloautomatický cyklus je to, že pila dořeže materiál, zvedne rameno do nastavené výšky a otevře svěrák. Vy dorazíte materiál na vámi požadovanou délku, stisknete tlačítko cyklu, tím spustíte cyklus. Tato pásová pila na kov dokáže řezat pod úhlem a to do obou stran (až do 60 ). Plynulé nastavení rychlosti pásu variátorem. Momentální rychlost pásu se zobrazuje na digitálním displeji. Tato pásová pila na kov má řešeno napínání pásu hydraulicky. Pro ovládání se používá ovládací panel, který lze natočit podle potřeby. Jako standardní vybavení přidáváme ruční doraz materiálu a nastavitelný stisk čelisti svěráku (vhodné pro tenkostěnné profily a měkčí materiály). Jako příslušenství lze dokoupit hydraulický svazkovací svěrák, který můžete využít při řezání více kusů na jednou x x x x Rozměr pásu (mm) 41 x 1,3 x 5330 Řezná rychlost (m/min) Výkon motoru (kw) 3,7 Hmotnost (kg) 1320 Pásová pila na kov PMS 330/510 HCDP Poloautomatická pásová pila na kov sloupového provedení je vybavena hydraulickým válcem, který ovládá rameno pily nahoru i dolů. Samozřejmostí je poloautomatický cyklus. Poloautomatický cyklus je to, že pila dořeže materiál, zvedne rameno do nastavené výšky a otevře svěrák. Vy dorazíte materiál na vámi požadovanou délku, stisknete tlačítko cyklu, tím spustíte cyklus. Tato pásová pila na kov dokáže řezat pod úhlem a to do obou stran (až do 60 ). Plynulé nastavení rychlosti pásu variátorem. Momentální rychlost pásu se zobrazuje na digitálním displeji. Pásová pila na kov PMS 330/510 HCDP má indikátor pro napínání pásu. Pro ovládání se používá ovládací panel, který lze natočit podle potřeby.. Jako standardní vybavení přidáváme ruční doraz materiálu a nastavitelný stisk čelistí svěráku (vhodné pro tenkostěnné profily a měkčí materiály). Jako příslušenství lze dokoupit hydraulický svazkovací svěrák, který můžete využít při řezání více kusů na jednou x x x x 330 Rozměr pásu (mm) 34 x 1,1 x 4785 Řezná rychlost (m/min) Výkon motoru (kw) 2,2 Hmotnost (kg)

13 Pásová pila na kov PMS 800/800 HCN Poloautomatická pásová pila na kov sloupového provedení je vybavena hydraulickým válcem, který ovládá rameno pily nahoru i dolů. Na ovládacím panelu lze jednoduše nastavit maximální zdvih ramene, kterým určíte momentální zdvih při poloautomatickém cyklu. Poloautomatický cyklus je to, že pila dořeže materiál, zvedne rameno do nastavené výšky a otevře svěrák. Vy dorazíte materiál na vámi požadovanou délku, stisknete tlačítko cyklu, tím spustíte cyklus. Pásová pila na kov má řešeno napínání pásu hydraulicky, tak jako ovládaní sevření vodítek s tvrdokovovými destičkami. Při řezání můžete využít regulaci přítlaku do řezu, která udává momentální přítlak ramene pily do řezu (je závislá na typu řezaného materiálu a na průřezu). U této pily lze tedy nastavit jak posuv do řezu, tak i zmíněný přítlak. Nastavení přítlaku se projevuje především pozitivně na životnosti pásu. Plynulá volba řezané rychlosti za pomocí frekvenčního měniče. Nechybí projekce řezné linie laserový paprskem a šnekový vynašeč, který dokonale odděluje třísky od řezné kapaliny. Jako příslušenství lze dokoupit poháněný či nepoháněný třímetrový válečkový dopravník a detektor kolmosti řezu. (mm) (mm) (mm) x x 800 Rozměr pásu (mm) 54 x 1,6 x 8000 Řezná rychlost (m/min) Výkon motoru (kw) Hmotnost (kg) 5100 Pásová pila na kov PMS 1300/1300 HCN Poloautomatická pásová pila na kov sloupového provedení je vybavena hydraulickým válcem, který ovládá rameno pily nahoru i dolů. Na ovládacím panelu lze jednoduše nastavit maximální zdvih ramene, kterým určíte momentální zdvih při poloautomatickém cyklu. Poloautomatický cyklus je to, že pila dořeže materiál, zvedne rameno do nastavené výšky a otevře svěrák. Vy dorazíte materiál na vámi požadovanou délku, stisknete tlačítko cyklu, tím spustíte cyklus. Tato pásová pila na kov má řešeno napínání pásu hydraulicky, tak jako ovládaní sevření vodítek s tvrdokovovými destičkami. Při řezání můžete využít regulaci přítlaku do řezu, která udává momentální přítlak ramene pily do řezu (je závislá na typu řezaného materiálu a na průřezu). U této pily lze tedy nastavit jak posuv do řezu, tak i zmíněný přítlak. Nastavení přítlaku se projevuje především pozitivně na životnosti pásu. Plynulá volba řezané rychlosti za pomocí frekvenčního měniče. Nechybí projekce řezné linie laserový paprskem a šnekový vynašeč, který dokonale odděluje třísky od řezné kapaliny. Jako příslušenství lze dokoupit poháněný či nepoháněný třímetrový válečkový dopravník a detektor kolmosti řezu. (mm) (mm) (mm) x x1300 Rozměr pásu (mm) 80 x 1,6 x Řezná rychlost (m/min) Výkon motoru (kw) 15 Hmotnost (kg)

14 automatické PILY Pásová pila na kov PMS 250/300 AN Automatická pásová pila na kov je vybavena posuvným, podávacím svěrákem, který podává materiál do řezu. Podávací svěrák odměřuje na principu lineárního odměřovače. Automatické hydraulické napínaní pásu + hydromotorem poháněný šnekový vynašeč třísek, který dokonale odděluje třísky od řezné kapaliny. Podávací svěrák odměřuje na principu lineárního odměřovače. Automatické hydraulické napínaní pásu + hydromotorem poháněný šnekový vynašeč třísek, který dokonale odděluje třísky od řezné kapaliny. Ovládání pily je řešeno za pomocí ovládacího panelu s dotykovým displejem. Na dotykovém displeji se jednoduše zadá velikost odřezaného kusu + jejich počet. Do tabulky jde nastavit až 10 řezných operací (to znamená, že jeden kus materiálu lze rozřezat na 10 různých velikostí o různém počtu kusů). Při řezání můžete využít regulaci přítlaku do řezu, která udává momentální přítlak ramene pily do řezaného materiálu (je závislá na typu řezaného materiálu a na průřezu). Pásová pila na kov má jak nastavitelný posuv do řezu, tak i zmíněný přítlak. Nastavení přítlaku se projevuje především pozitivně na životnosti pásu. Plynulá volba řezané rychlosti za pomocí frekvenčního měniče. Automatická detekce řezaného materiálu slouží k tomu, že rameno pily dojíždí k materiálu vždy rychloposuvem a těsně před materiálem (možno libovolně nastavit) se přepne na vámi nastavený posuv do řezu, tato vlastnost zvyšuje především samotnou produktivitu dělení materiálu. Ke standardnímu vybavení této pily patří svazkovací (horní přítlačné) svěráky, se kterými lze jednoduše řezat více kusů najednou. Dále taky dvoumetrový dopravník a praktický vozík na třísky. Jako příslušenství je možno dokoupit regulaci tlaku svěráku (vhodné pro tenkostěnné profily a měkčí materiály). Pásová pila na kov PMS 460/460 AN x x 250 Rozměr pásu (mm) 27 x 0,9 x 3505 Řezná rychlost (m/min) Výkon motoru (kw) 2,2 Hmotnost (kg) 1430 Automatická pásová pila na kov je vybavena posuvným, podávacím svěrákem, který podává materiál do řezu. Podávací svěrák odměřuje na principu lineárního odměřovače. Automatické hydraulické napínaní pásu + hydromotorem poháněný šnekový vynašeč třísek, který dokonale odděluje třísky od řezné kapaliny. Ovládání pily je řešeno za pomocí ovládacího panelu s dotykovým displejem. Na dotykovém displeji se jednoduše zadá velikost odřezaného kusu + jejich počet. Do tabulky jde nastavit až 10 řezných operací (to znamená, že jeden kus materiálu lze rozřezat na 10 různých velikostí o různém počtu kusů). Při řezání můžete využít regulaci přítlaku do řezu, která udává momentální přítlak ramene pily do řezaného materiálu (je závislá na typu řezaného materiálu a na průřezu). Pásová pila na kov má jak nastavitelný posuv do řezu, tak i zmíněný přítlak. Nastavení přítlaku se projevuje především pozitivně na životnosti pásu. Plynulá volba řezané rychlosti za pomocí frekvenčního měniče. Automatická detekce řezaného materiálu slouží k tomu, že rameno pily dojíždí k materiálu vždy rychloposuvem a těsně před materiálem (možno libovolně nastavit) se přepne na vámi nastavený posuv do řezu, tato vlastnost zvyšuje především samotnou produktivitu dělení materiálu. Ke standardnímu vybavení této pily patří svazkovací (horní přítlačné) svěráky, se kterými lze jednoduše řezat více kusů najednou. Dále taky dvoumetrový dopravník a praktický vozík na třísky x x 335 Rozměr pásu (mm) 41 x 1,3 x 4770 Řezná rychlost (m/min) Výkon motoru (kw) 5,5 Hmotnost (kg)

15 Pásová pila na kov PMS 330/460 AD Automatická pásová pila na kov je vybavena posuvným, podávacím svěrákem, který podává materiál do řezu. Podávací svěrák odměřuje na principu lineárního odměřovače. Ukazatel napnutí pásu + hydromotorem poháněný šnekový vynašeč třísek, který dokonale odděluje třísky od řezné kapaliny. Ovládání pily je řešeno za pomocí ovládacího panelu s dotykovým displejem. Na dotykovém displeji se jednoduše zadá velikost odřezaného kusu + jejich počet. Do tabulky jde nastavit až 10 řezných operací. Při řezání můžete využít regulaci přítlaku do řezu, která udává momentální přítlak ramene pily do řezaného materiálu (je závislá na typu řezaného materiálu a na průřezu). Tato pásová pila na kov má jak nastavitelný posuv do řezu, tak i zmíněný přítlak. Nastavení přítlaku se projevuje především pozitivně na životnosti pásu. Plynulá volba řezané rychlosti za pomocí frekvenčního měniče. Automatická detekce řezaného materiálu slouží k tomu, že rameno pily dojíždí k materiálu vždy rychloposuvem a těsně před materiálem se přepne na vámi nastavený posuv do řezu, tato vlastnost zvyšuje především samotnou produktivitu dělení materiálu. Ke standardnímu vybavení této pily patří svazkovací (horní přítlačné) svěráky, které jsou na rozdíl od jiných našich automatů pevně spojeny se strojem, proto se tato pila na kov hodí především pro řezání více kusů najednou. Další standardní vybavení: regulace tlaku svěráku (vhodné pro tenkostěnné profily a měkčí materiály dvoumetrový dopravník a praktický vozík na třísky x x (L) x x 280 Rozměr pásu (mm) 27 x 0,9 x 4130 Řezná rychlost (m/min) Výkon motoru (kw) 3,7 Hmotnost (kg) 1320 Pásová pila na kov PMS 350/620 AD Automatická pásová pila na kov je vybavena posuvným, podávacím svěrákem, který podává materiál do řezu. Podávací svěrák odměřuje na principu lineárního odměřovače. Možno řezat pod úhlem 45 na jednu stranu a 60 na druhou stranu. Automatické hydraulické napínaní pásu + hydromotorem poháněný šnekový vynašeč třísek, který dokonale odděluje třísky od řezné kapaliny. Ovládání pily je řešeno za pomocí ovládacího panelu s dotykovým displejem. Na dotykovém displeji se jednoduše zadá velikost odřezaného kusu + jejich počet. Do tabulky jde nastavit až 10 řezných operací. Při řezání můžete využít regulaci přítlaku do řezu, která udává momentální přítlak ramene pily do řezaného materiálu (je závislá na typu řezaného materiálu a na průřezu). Pásová pila na kov má jak nastavitelný posuv do řezu, tak i zmíněný přítlak. Nastavení přítlaku se projevuje především pozitivně na životnosti pásu. Plynulá volba řezané rychlosti za pomocí frekvenčního měniče. Automatická detekce řezaného materiálu slouží k tomu, že rameno pily dojíždí k materiálu vždy rychloposuvem a těsně před materiálem se přepne na vámi nastavený posuv do řezu, tato vlastnost zvyšuje především samotnou produktivitu dělení materiálu x x x x (L) x x 230 Rozměr pásu (mm) 34 x 1,1 x 4900 Řezná rychlost (m/min) Výkon motoru (kw) 3,7 Hmotnost (kg)

16 Pásová pila na kov PMS 330/400 ACN Automatická pásová pila na kov je vybavena posuvným, podávacím svěrákem, který podává materiál do řezu. Podávací svěrák odměřuje na principu lineárního odměřovače. Automatické hydraulické napínaní pásu a tvrdokovové vodící destičky s hydraulickým dotiskem + hydromotorem poháněný šnekový vynašeč třísek, který dokonale odděluje třísky od řezné kapaliny. Ovládání pily je řešeno za pomocí ovládacího panelu s dotykovým displejem. Na dotykovém displeji se jednoduše zadá velikost odřezaného kusu + jejich počet. Do tabulky jde nastavit až 10 řezných operací. Při řezání můžete využít regulaci přítlaku do řezu, která udává momentální přítlak ramene pily do řezaného materiálu (je závislá na typu řezaného materiálu a na průřezu). Tato pásová pila na kov má jak nastavitelný posuv do řezu, tak i zmíněný přítlak. Nastavení přítlaku se projevuje především pozitivně na životnosti pásu. Plynulá volba řezané rychlosti za pomocí frekvenčního měniče. Automatická detekce řezaného materiálu slouží k tomu, že rameno pily dojíždí k materiálu vždy rychloposuvem a těsně před materiálem (možno libovolně nastavit) se přepne na vámi nastavený posuv do řezu, tato vlastnost zvyšuje především samotnou produktivitu dělení materiálu. Ke standardnímu vybavení této pily patří svazkovací (horní přítlačné) svěráky, se kterými lze jednoduše řezat více kusů najednou. Dále taky dvoumetrový dopravník a praktický vozík na třísky. Jako příslušenství je možno dokoupit regulaci tlaku svěráku (vhodné pro tenkostěnné profily a měkčí materiály) x x 330 Rozměr pásu (mm) 34 x 1,1 x 4570 Řezná rychlost (m/min) Výkon motoru (kw) 3,7 Hmotnost (kg) 2100 Pásová pila na kov PMS 530/530 ACN Automatická pásová pila na kov je vybavena posuvným, podávacím svěrákem, který podává materiál do řezu. Podávací svěrák odměřuje na principu lineárního odměřovače. Automatické hydraulické napínaní pásu a tvrdokovové vodící destičky s hydraulickým dotiskem + hydromotorem poháněný šnekový vynašeč třísek, který dokonale odděluje třísky od řezné kapaliny. Ovládání pily je řešeno za pomocí ovládacího panelu s dotykovým displejem.do tabulky jde nastavit až 10 řezných operací (to znamená, že jeden kus materiálu lze rozřezat na 10 různých velikostí o různém počtu kusů). Při řezání můžete využít regulaci přítlaku do řezu, která udává momentální přítlak ramene pily do řezaného materiálu (je závislá na typu řezaného materiálu a na průřezu). Tato pásová pila na kov má jak nastavitelný posuv do řezu, tak i zmíněný přítlak. Nastavení přítlaku se projevuje především pozitivně na životnosti pásu. Plynulá volba řezané rychlosti za pomocí frekvenčního měniče. Automatická detekce řezaného materiálu slouží k tomu, že rameno pily dojíždí k materiálu vždy rychloposuvem a těsně před materiálem (možno libovolně nastavit) se přepne na vámi nastavený posuv do řezu, tato vlastnost zvyšuje především samotnou produktivitu dělení materiálu. Ke standardnímu vybavení této pily patří svazkovací (horní přítlačné) svěráky, se kterými lze jednoduše řezat více kusů najednou. Dále taky dvoumetrový dopravník a praktický vozík na třísky. Jako příslušenství je možno dokoupit regulaci tlaku svěráku (vhodné pro tenkostěnné profily a měkčí materiály). (mm) (mm) (mm) x x 530 Rozměr pásu (mm) 41 x 1,3 x 5980 Řezná rychlost (m/min) Výkon motoru (kw) 5,7 Hmotnost (kg)

17 EXPRESNÍ KOTOUČOVÉ PILY Pásová pila na kov PMS 70/54 CSHS Vysoce výkonná kotoučová pila na kov je vybavena posuvným, podávacím svěrákem, který podává materiál do řezu. Podávací svěrák odměřuje na principu servomotorů. Poháněný dopravníkový vynašeč třísek, který odvádí třísky z pracovního prostoru. Ovládání pily je řešeno za pomocí ovládacího panelu s dotykovým displejem. Na dotykovém displeji se jednoduše zadá velikost odřezaného kusu + jejich počet. Do tabulky jde nastavit až 10 řezných operací (to znamená, že jednu tyč materiálu lze rozřezat na 10 různých velikostí o různém počtu kusů). Ve standardním vybavení je automatický podávací stůl, na který je možno naskládat několik tyčí za sebou a stroj si podává nové tyče sám v automatickém cyklu. Automatický mazací systém maže všechny styčné plochy, aby pila byla co nejméně závislá na obsluze stroje. Jako řezný nástroj se používá karbidové nebo keramické kotouče o daném průměru. Přednost této kotoučové pily na kov je především v samotném času dělení, který je velmi krátký a v neposlední řadě taky ve výsledném povrchu vzniklém po řezu (možno vynechání operace obrábění). Chlazení je řešeno pomocí olejové mlhy, která se pro tento typ řezání hodí nejvíce. Nechybí též praktický třídič materiálu, který odděluje odřezaný počátek a konec tyče od zbytku nařezaného materiálu. Jako příslušenství lze k pile dokoupit vzduchový filtr, regulace tlaku svěráku a ofukovací jednotku, která se hodí při řezání trubek Rozměr pásu (mm) 285 x T2,0 Řezná rychlost (m/min) Výkon motoru (kw) Hmotnost (kg) 3200 Pásová pila na kov PMS 100/80 CSHS Vysoce výkonná kotoučová pila na kov je vybavena posuvným, podávacím svěrákem, který podává materiál do řezu. Podávací svěrák odměřuje na principu servomotorů. Poháněný dopravníkový vynašeč třísek, který odvádí třísky z pracovního prostoru. Ovládání pily je řešeno za pomocí ovládacího panelu s dotykovým displejem. Na dotykovém displeji se jednoduše zadá velikost odřezaného kusu + jejich počet. Do tabulky jde nastavit až 10 řezných operací (to znamená, že jednu tyč materiálu lze rozřezat na 10 různých velikostí o různém počtu kusů). Ve standardním vybavení je automatický podávací stůl, na který je možno naskládat několik tyčí za sebou a stroj si podává nové tyče sám v automatickém cyklu. Automatický mazací systém maže všechny styčné plochy, aby pila byla co nejméně závislá na obsluze stroje. Jako řezný nástroj se používá karbidové nebo keramické kotouče o daném průměru. Přednost této kotoučové pily na kov je především v samotném času dělení, který je velmi krátký a v neposlední řadě taky ve výsledném povrchu vzniklém po řezu (možno vynechání operace obrábění). Chlazení je řešeno pomocí olejové mlhy, která se pro tento typ řezání hodí nejvíce. Nechybí též praktický třídič materiálu, který odděluje odřezaný počátek a konec tyče od zbytku nařezaného materiálu. Jako příslušenství lze k pile dokoupit vzduchový filtr, regulace tlaku svěráku a ofukovací jednotku, která se hodí při řezání trubek Rozměr pásu (mm) 360 x T2,6 Řezná rychlost (m/min) Výkon motoru (kw) 11,2 Hmotnost (kg)

18 VERTIKÁLNÍ PILY Pásová pila na kov PMS 400/500 VB Vertikální poloautomatická pásová pila na kov se používá pro dělení plošně velkých bloků materiálu. Pohyblivá řezací hlava pro prostorové řezání, hydraulické napínaní pásu + hydraulický dotisk vodících kostek, rychlé přiblížení a návrat řezacího ramene, plynulá regulace řezné rychlosti frekvenčním měničem a chlazení. Tato pásová pila se vyrábí také v kapacitní velikosti PMS 700/700 VB x 400 Rozměr pásu (mm) 41 x 1,3 x 4670 Řezná rychlost (m/min) Výkon motoru (kw) 5,6 Hmotnost (kg) 6000 Pásová pila na kov PMS 600/1500 VS Vertikální poloautomatická pásová pila na kov se používá pro dělení plošně velkých bloků materiálu. Pohyblivá řezací hlava pro prostorové řezání, hydraulické napínaní pásu + hydraulický dotisk vodících kostek, rychlé přiblížení a návrat řezacího ramene, intuitivní ovládání pomocí panelu s dotykovým displejem, plynulá regulace řezné rychlosti frekvenčním měničem a chlazení. Pásová pila na kov PMS 600/1500 VS se vyrábí také v kapacitní velikosti PMS 600/2500 VS, PMS 400/1700 VS, PMS 400/1700 VS, PMS 400/2200 VS x600 Rozměr pásu (mm) 41 x 1,3 x 8090 Řezná rychlost (m/min) Výkon motoru (kw) 5,6 Hmotnost (kg) 7000 Pásová pila na kov PMS 2000/1600 VBS Vertikální poloautomatická pásová pila na kov PMS 2000/1600 VBS se používá pro dělení plošně velkých bloků materiálu. Pohyblivá řezací hlava pro prostorové řezání, hydraulické napínaní pásu + hydraulický dotisk vodících kostek, rychlé přiblížení a návrat řezacího ramene, intuitivní ovládání pomocí panelu s dotykovým displejem, plynulá regulace řezné rychlosti frekvenčním měničem a chlazení. Tato pásová pila se vyrábí také v kapacitní velikosti PMS 400/700 VBS, PMS 700/700 VBS, PMS 700/1000 VBS, PMS 1000/1300 VBS, PMS 1300/1600 VBS x1600 Rozměr pásu (mm) 80 x 1,6 x Řezná rychlost (m/min) Výkon motoru (kw) 15 Hmotnost (kg)
