1 GlassTech Celoskleněné bezrámové příčky 1

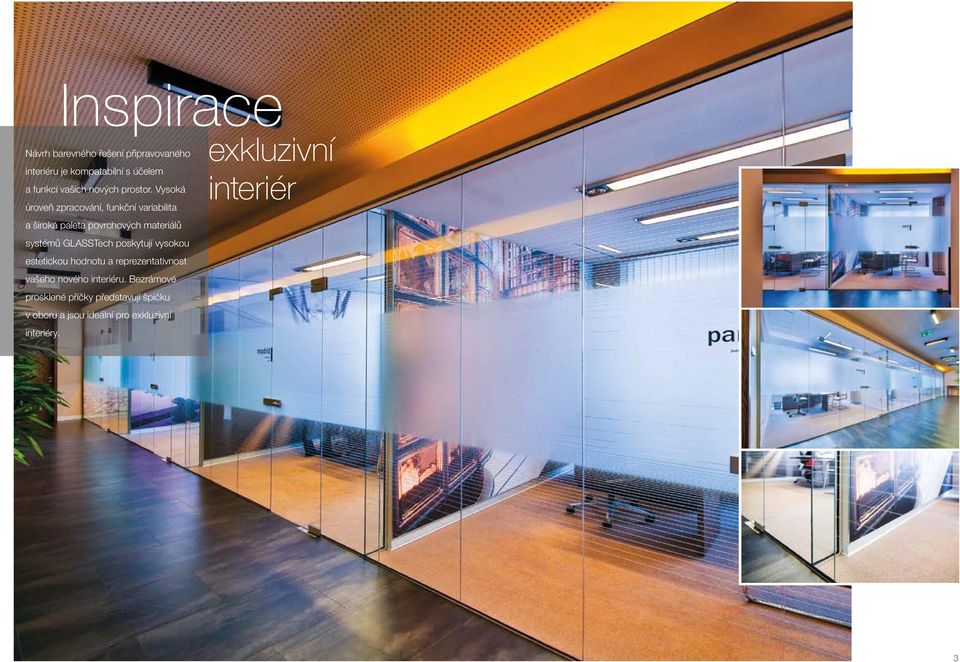

2 Inspirace Návrh barevného řešení připravovaného interiéru je kompatabilní s účelem a funkcí vašich nových prostor. Vysoká úroveň zpracování, funkční variabilita a široká paleta povrchových materiálů systémů GLASSTech poskytují vysokou estetickou hodnotu a reprezentativnost vašeho nového interiéru. Bezrámové prosklené příčky představují špičku v oboru a jsou ideální pro exkluzivní interiéry. exkluzivní interiér 3

3 Design Příčky GLASSTech představují nejnovější trend mezi příčkami s jednosklem a splňují nejnáročnější požadavky na design. Celoprosklené stěny s jednosklem jsou bez vertikálních sloupků jak mezi moduly, tak u prosklených rohů, což dodá stěnám lehkost a vzdušnost. Systém umožňuje případné budoucí dispoziční změny při zachování vysoké neprůzvučnosti. Pro zvýšení vzduchové neprůzvučnosti dveřního křídla je vhodné použít subtilní zárubeň Glazmo. akustická pohoda na pracovišti 5

4 Architektura Transparentní řešení interiéru prosklenými příčkami GLASSTech je vhodné všude tam, kde je vítaná akustická pohoda. Na základě požadavků zákazníka navrhneme technické řešení, které maximálně zohlední architektonický návrh daných prostor, ale i požadavky na design a funkčnost. Dělení celoprosklenými příčkami s jedním sklem umožní rozdělení prostoru při zachování vizuální komunikace a dosažení akustické pohody. interiéru transparentní řešení 7

5 Vizuální Transparentní řešení dispozic celoskleněnými příčkami a bezrámovými dveřmi umožňuje vizuální kontakt a zachování dostačující úrovně vzduchové neprůzvučnosti. Bezpečnostní sklo s fólií se vzorem garantuje dosažení částečného soukromí při zachování přenosu denního světla i do vnitřních částí dispozic. komunikace 9

6 Rozdělení Pro vytvoření soft point v kancelářských budovách lze snadno a efektivně využít prosklených příček s jedním sklem. Toto řešení umožňuje snadné budoucí změny zvolených dispozic. V případě potřeby změny interiérů lze modulární systém příček vzájemně zaměnit či přestavět do nového layoutu. prostor 11

7 Ochrana Na základě požadavků zákazníka navrhneme technické řešení, které maximálně zohlední budoucí provoz z hlediska akustické pohody v interiéru. Pro zvýšení neprůzvučnosti prosklených stěn, doporučujeme použití bezpečnostních lepených skel v kombinaci s hliníkovou zárubní Glazmo. Díky špičkovému designu celoprosklených příček, lze dané řešení využít i v reprezentativních prostorách a exkluzivních interiérech. před hlukem 13

8 Barevná Povrchová úprava a barevnost příček je vždy navrhována s ohledem na sladění s interiérem tak, aby byla zachována harmonie prostoru. Prosklené moduly dodáváme dle požadavků zákazníka v čirém provedení nebo s barevně tónovanými skly. Instalační systémový plný panel vedle dveřního křídla umožňuje ovládání osvětlení, VZT, MaR a fasádních žaluzií. harmonie prostoru 15

9 Povrchy Systém příček GLASSTech nabízí při řešení moderního interiéru širokou škálu barevných i povrchových možností. Povrch plných dveřních křídel může být z nejrůznějších výplní přírodních dýh, metalických povrchů, z laminovaných pastelových dekorů nebo povrchů imitujících dřevo. Povrch prosklení může být nejčastěji s polepem matnou, pískovanou, barevnou fólií nebo s digitálním potiskem, případně se zatemňující fólií. dřevěné, metalické, pastelové (dekory) 17

10 Maximální Nejvyšší možnou míru vizuální komunikace (například na pracovišti v laboratorních a vývojových centrech) nabízí použití celoprosklených příček v kombinaci s bezrámovými dveřními křídly bez zárubně. Pro zvýšení bezpečnosti a zajištění kontrolovaného přístupu osob v požadovaných prostorách je vhodné na kování osadit elektrozámky se zabezpečením přístupu na čip nebo na bezpečnostní kartu. vizuální komunikace a bezpečnost 19

11 Reprezenta- Pro realizaci nových reprezentativních prostor s unikátním řešením příček GLASSTech lze prosklené příčky s dvoukřídlými dveřmi doplnit moduly s posuvnými liniovými dveřmi. Tato varianta umožňuje rozdělení prostoru podle aktuálních potřeb dle účelu využití. tivní prostory 21

12 Akustická Prosklené příčky GLASSTech umožní odhlučnění odlišných prostor na pracovišti. Pro dosažení akustické pohody či zamezení přenosu hluku do prostor, kde je požadován vyšší zvukový útlum, je vhodné doplnit příčky sytémovou zárubní Glazmo a plnými akustickými dveřmi s dřevodekorem. pohoda 23

13 Technologické Navržený interiér laboratoře řešený pomocí prosklených příček s jednosklem umožňuje nejen snadnou údržbu a bezpečnost. Výhodou návrhu prosklených dispozic je transparentnost jednotlivých procesů probíhajících ve vývojové laboratoři a odhlučnění prostor. Pro snadnou a rychlou komunikaci jsou ve skleněných příčkách mezi jednotlivými pracovišti navrženy posuvné dvoukřídlé dveře. a vývojové laboratoře 25

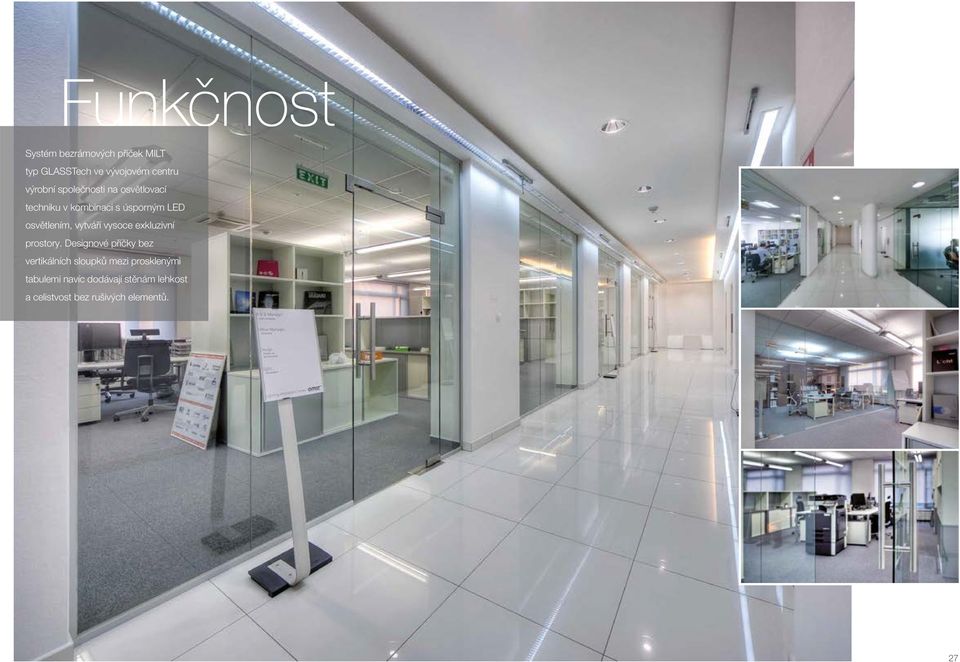

14 Funkčnost Systém bezrámových příček MILT typ GLASSTech ve vývojovém centru výrobní společnosti na osvětlovací techniku v kombinaci s úsporným LED osvětlením, vytváří vysoce exkluzivní prostory. Designové příčky bez vertikálních sloupků mezi prosklenými tabulemi navíc dodávají stěnám lehkost a celistvost bez rušivých elementů. 27

15 Harmonie Při realizaci reprezentativních prostor je možné prosklené příčky snadno kombinovat s posuvnými bezrámovými dveřmi s ovládáním fotobuňkou. Při budování nových interiérů v reprezentativních a společenských prostorech nových budov, je vhodné využít designové stěny MILT typ GLASSTech. 29

16 Variabilita Variabilitu vnitřních prostor lze zajistit návrhem a realizací přestavitelných celoprosklených příček s jedním sklem a polepem matnou fólií s vybraným vzorem. Navržené optimálně ekonomické řešení umožňující snadné a rychlé změny dispozic. Modulární systém příček MILT GLASSTech zároveň splňuje vysoké požadavky na moderní design interiéru. jednoduché dispozice 31

17 Exkluzivní Dodávané systémy příček splňují nejvyšší požadavky na provedení, o čemž svědčí spokojenost našich klientů. Pro zajištění vyšší míry soukromí lze prosklené výplně opatřit zatemňující fólií s dálkovým ovládáním. Při výrobě komponent pro skleněné příčky jsou používány výhradně technologie šetrné k životnímu prostředí. design vnitřních prostor 33

18 Jednokřídlé dveře bezrámové v. = 2,1 m Jednokřídlé dveře bezrámové v. = 2,1 m v zárubni GLAZMO PROSKLENÉ MODULY: - výška prosklení až 3000 mm - jednosklo tloušťky 8, 10, 12 mm v provedení ESG, nebo VSG - vertikální napojení skel s 3M čirou páskou, případně přes systémový krystalický profi l DVEŘNÍ MODUL: - výška dveří až 2600 mm - dveřní křídlo: bezpečnostní jednosklo ESG mm - kování: typ ML01 + ML02 v provedení broušená nerez + zámek, klika - klika - viditelné panty: typ PT10, PT20, PT40, PT62 s povrchovou úpravou broušená nerez horizontální řez dveřním modulem DVEŘNÍ MODUL: - výška dveří až 2600 mm - dveřní křídlo: bezpečnostní jednosklo ESG mm - hliníková zárubeň typ GLAZMO - kování: typ ML01 v provedení broušená nerez + zámek, klika - klika - viditelné panty: typ CL 311 s povrchovou úpravou broušená nerez typ SFS 3D rektifi kovatelné ve 3 směrech DVEŘNÍ MODUL: - výška dveří až 2600 mm - hliníková zárubeň typ GLAZMO s plným dveřním křídlem s úpravou CPL, případně barevnost dle RAL - kování: klika-klika, typ RICHTER broušená nerez, dělené kulaté rozety + FAB - panty: typ ST 01 (viditelný, standard), typ 3DJust (viditelný, rekt. ve 3 směrech), typ SIMONSWERK (skrytý, rekt. ve 3 směrech) horizontální řez dveřním modulem horizontální řez dveřním modulem vertikální řez dveřním modulem vertikální řez dveřním modulem vertikální řez dveřním modulem 35

19 Jednokřídlé dveře bezrámové v. = 3,0 m Jednokřídlé celoskleněné dveře na celou výšku v zárubni GLAZMO PROSKLENÉ MODULY: - výška prosklení až 2800 mm - jednosklo tloušťky 8, 10, 12 mm v provedení ESG, nebo VSG - vertikální napojení skel s 3M čirou páskou, případně přes systémový krystalický profi l DVEŘNÍ MODUL: - výška dveří až 3000 mm - dveřní křídlo: bezpečnostní jednosklo ESG mm, případně VSG - kování: typ ML07 vertikální madlo v provedení broušená nerez - viditelné panty: typ PT10, PT20 s povrchovou úpravou broušená nerez horizontální řez dveřním modulem DVEŘNÍ MODUL: - výška dveří až 3000 mm - dveřní křídlo: bezpečnostní jednosklo ESG mm, případně VSG - hliníková zárubeň typ GLAZMO - kování: typ ML01 v provedení broušená nerez + zámek, klika - klika - viditelné panty: typ CL 311 s povrchovou úpravou broušená nerez typ SFS 3D rektifi kovatelné ve 3 směrech DVEŘNÍ MODUL: - výška dveří až 2600 mm (s nadpanelem až 3000, 3500 mm) - dveřní křídlo: plné s úpravou CPL, případně dle RAL - hliníková zárubeň typ GLAZMO - kování: klika - klika, typ RICHTER broušená nerez, dělené kulaté rozety + FAB - panty: typ ST 01 (viditelný, standard), typ 3DJust (viditelné, rekt. ve 3 směrech) typ SIMONSWERK (skrytý, rekt. ve 3 směrech) horizontální řez dveřním modulem horizontální řez dveřním modulem vertikální řez dveřním modulem vertikální řez dveřním modulem vertikální řez dveřním modulem 37

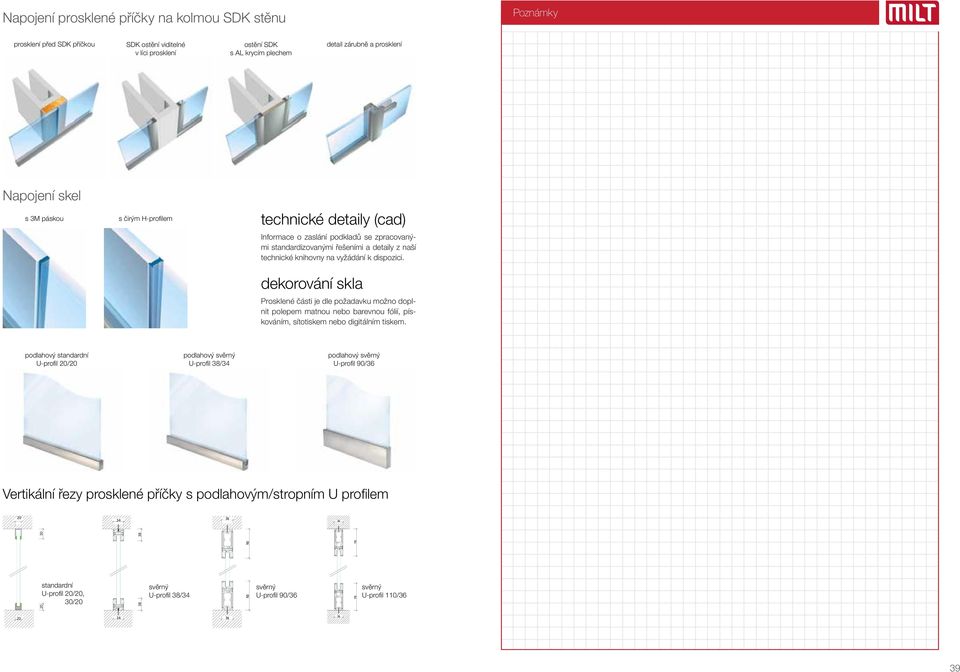

20 Poznámky Napojení prosklené příčky na kolmou SDK stěnu prosklení před SDK příčkou SDK ostění viditelné v líci prosklení ostění SDK s AL krycím plechem detail zárubně a prosklení Napojení skel s 3M páskou technické detaily (cad) s čirým H-profilem Informace o zaslání podkladů se zpracovanými standardizovanými řešeními a detaily z naší technické knihovny na vyžádání k dispozici. dekorování skla Prosklené části je dle požadavku možno doplnit polepem matnou nebo barevnou fólií, pískováním, sítotiskem nebo digitálním tiskem. podlahový standardní U-profil 20/20 podlahový svěrný U-profil 38/34 podlahový svěrný U-profil 90/36 Vertikální řezy prosklené příčky s podlahovým/stropním U profilem standardní U-profil 20/20, 30/ svěrný U-profil 90/36 svěrný U-profil 110/36 38 svěrný U-profil 38/

21 PRAHA Kováků Praha 5, Smíchov Tel.: BRNO Řípská 1407/2B Brno - Slatina Tel.: BRATISLAVA Trnavská cesta Bratislava Tel.: (+421)
