1 Název akce: OU Jablonec nad Nisou rekonstrukce sociálních zařízení Místo : Jablonec n.n., ulice 28.října, budova bez č.p Investor: ČR, KŘPL, územní odbor Jablonec nad Nisou Projektant : Agora-arch. a stav. atelier s.r.o., U Soudu 536/6a, Liberec Zakázkové číslo: 2013/ Stupeň projektové dokumentace: Dokumentace pro provádění stavby Obsah: A. Průvodní zpráva B. Souhrnná technická zpráva C. Situační část D. Dokumentace objektů a technických zařízení E. Dokladová část Vypracovali: Ing.arch. Zrník Milan, tel Koordinace, architektonická část Ing.Kafka Jiří Statika a nosné konstrukce Ing. Zrník Milan - Stavební část Hercík Miloslav Zdravotní technika Dušek František Elektroinstalace Liberec,

2 A. Průvodní zpráva A.1.1 Údaje o stavbě a) název stavby ÚO Jablonec nad Nisou b) místo stavby Jablonec nad Nisou, ul. 28. října, budova bez č.p., k.ú. Jablonec nad Nisou, na parcele 4120 A.1.2 Údaje o stavebníkovi Česká republika - Krajské ředitelství policie Libereckého kraje náměstí Dr. Edvarda Beneše 24, Liberec - Staré Město IČ: A.1.3 Údaje o zpracovateli PD Agora - arch. a stavební ateliér s.r.o., U Soudu 536/6a, Liberec 2 IČ: hlavní projektant: Ing. arch. Zrník Milan, číslo autorizace ČKA 0603 projektant elektro: Jaroslav Dušek, číslo autorizace ČKAIT projektant ZTI: Miloslav Hercík, číslo autorizace ČKAIT A.2 Seznam vstupních podkladů - projekt pro provedení stavby vychází ze zadávacích podmínek investora - současný stav byl zaměřen fy. Agora investorem byly zapůjčeny půdorys dotčených podlaží z původní PD A.3 Údaje o území projekt se nezabývá změnou vazeb stávajícího objektu na území, jedná se pouze o dílčí vnitřní rekonstrukci sociálního zázemí A.4 Údaje o stavbě a) projekt se zabývá rekonstrukcí stávajících prostor uvnitř objektu se zachováním jejich funkcí b) objekt je využíván jako kancelářská budova pro potřeby PČR c) jedná se o trvalou stavbu d) stavba se nachází v památkové zóně, jinak nepodléhá žádné ochraně podle jiných právních předpisů e) projekt se zabývá dílčí rekonstrukcí stávajících prostor uvnitř objektu se zachováním jejich funkcí a nemění tak bezbarierovost objektu f-j) vzhledem k charakteru stavebních úprav nejsou tyto body dotčeny k) orientační náklady stavby: Kč bez DPH A.5 Členění stavby na objekty a technická zařízení Projekt řeší pouze dílčí rekonstrukce vnitřních prostor a není nutné jej dělit na jednotlivé stavební objekty 2

3 B. Souhrnná technická zpráva B.1 Popis území stavby Projekt řeší opravy a rekonstrukce stávajících prostor uvnitř objektu bez vlivu na okolí a vnější část budovy na základě zadávací dokumentace: U0 Jablonec nad Nisou - rekonstrukce sociálních zařízení" ze dne , vypracované Ing. Davidem Pokorným: (Jedna se o zpracování dokumentace pro provádění stavby (DPS), včetně soupisu prací a rozpočtu. Stavbou je rekonstrukce sociálního zařízení v objektu, který se nachází v areálu Územního odboru Policie ČR v Jablonci nad Nisou, v ulici 28. října. Předmětem řešeni DPS je rekonstrukce 3 kuchyněk a sociálního zařízení se sprchou a WC.) B.2 Celkový popis stavby Řešené jednotlivé místnosti se nachází uvnitř objektu sloužícího jako administrativní budova PČR. Dílčí rekonstrukcí těchto místností nedochází k ovlivnění způsobu užívání stavby, provozního řešení stavby, bezbariérového užívání stavby, bezpečnosti při užívání stavby, změně charakteristiky objektu, požárně bezpečnostního řešení stavby, zásady hospodaření s energiemi, hygienických požadavků na stavbu a ani ke změně ochraně stavby před negativními účinky vnějšího prostředí B.3 Připojení na technickou infrastrukturu Projekt nemění a neovlivňuje stávající připojení na technickou infrastrukturu. B.4 Dopravní řešení Projekt nemění a neovlivňuje stávající dopravní řešení. B.5 Řešení vegetace a související terénní úpravy Projekt nemění, neřeší a neovlivňuje řešení vegetace a terénní úpravy. B.6 Popis vlivů stavby na životní prostředí a jeho ochranu Projekt nemění a neovlivňuje vliv stávající stavby na životní prostředí. B.7 Ochrana obyvatelstva Projekt nemění a neovlivňuje stávající ochranu obyvatelstva. B.8 Zásady organizace výstavby - sociální zařízení (WC a umyvadla) bude možno používat v místnosti č.p.115 v 1.NP (při převzetí stavby bude objednatel požadovat předání WC a umyvadel umyté a vyčištěné) - prostory pro skladování bude možné využít mimo upravovaný objekt, v areálu ÚO v zadní části dvora. Zhotovitel je povinen si zajistit zabezpečení skládek na své náklady. Tento prostor bude možno použít také jako šatnu. - příjezd k objektu bude vraty do dvora z ulice Klidná, stání vozidel zásobování bude na dvoře (nesmí být omezen vstup do objektu, eskortování osob atd.), parkování vozidel zaměstnanců zhotovitele u objektu není povoleno ani nebude vyhrazováno. - speciální požadavky na zařízení staveniště: a) zhotovitel předá seznam pracovníků na stavbě vč. č. OP před jejich nástupem. b) pohyb osob zhotovitele mimo staveniště a přístupové prostory je zakázán. c) provádění prací je omezeno pouze na dopoledne. 3

4 - napojovací bod elektro - elektrické zásuvky v objektu, není vyžadováno měření spotřeby. - napojovací bod vody - vodovody v upravovaných místnostech, případně v místnosti č.115, není vyžadováno měření spotřeby. - odpady vzniklé při stavbě budou likvidovány dle Zákona o odpadech. Dodavatel stavby zajistí uložení na povolené, řízené skládky, obaly se zbytky barev budou zařazeny dle Vyhl. 381/01 Sb. jako nebezpečné a budou likvidovány rovněž dle Zákona o odpadech (185/2001 Sb.). Komunální odpad, vzniklý při provozu stavby, bude odvážen na řízenou skládku (zajistí stavebník nebo speciální firma) - stavební činností činností vznikne odpad č Směsné stavební a demoliční odpady - Stavební suť a ostatní stavební odpad. Jedná se odpad vznikající postupně při demoličních a bouracích pracích. Nezávadný odpad stavební suti bude zneškodněn oprávněnou firmou nebo odvezen na povolenou skládku. Prostor pro skládku bude určen ve stavebním povolení nebo po dohodě s dodavatelem stavby před zahájením stavby. Ostatní odpady vznikající při výstavbě budou vytříděny a zneškodněny dle platných právních předpisů. Bezpečnost práce Při stavební činnosti musí být respektovány zásady bezpečnosti práce podle nařízení 591/2006 Sb o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích. V tomto nařízení vláda nařizuje podle 21 písm. a) k provedení 3 odst. 3, 15, 18 odst. 1 písm. c) a 18 odst. 2 písm. b) zákona č. 309/2006 Sb., kterým se upravují další požadavky bezpečnosti a ochrany zdraví při práci v pracovněprávních vztazích a o zajištění bezpečnosti a ochrany zdraví při činnosti nebo poskytování služeb mimo pracovněprávní vztahy. Dále je nutno vycházet z Nařízení Vlády 362/05 Sb a ze zákonů č. 309/2006 Sb. a. Zákoníku práce 262/2006 Sb. a v souladu s požadavky Vyhl.499/06 Sb. Na této stavbě se jedná se zejména o tyto oddíly z Nařízení 591/2006 Sb: 2 -(1) Zhotovitel při uspořádání staveniště dbá, aby byly dodrženy požadavky na pracoviště stanovené zvláštním právním předpisem 3) a aby staveniště vyhovovalo obecným požadavkům na výstavbu podle zvláštního právního předpisu 4) a dalším požadavkům na staveniště stanoveným v příloze č. 1 nařízení. (2) Zhotovitel vymezí pracoviště pro výkon jednotlivých prací a činností; přitom postupuje podle zvláštních právních předpisů upravujících podmínky ochrany zdraví zaměstnanců při práci 5). (3) Za uspořádání staveniště, popřípadě vymezeného pracoviště, podle odstavců 1 a 2 odpovídá zhotovitel, kterému bylo toto staveniště, popřípadě pracoviště, předáno a který je převzal. V zápise o předání a převzetí se uvedou všechny známé skutečnosti, jež jsou významné z hlediska zajištění bezpečnosti a ochrany zdraví fyzických osob zdržujících se na staveništi, popřípadě pracovišti. 3 Zhotovitel zajistí, aby: a) při provozu a používání strojů a technických zařízení (dále jen "stroje"), nářadí a dopravních prostředků na staveništi byly kromě požadavků zvláštních právních předpisů dodržovány bližší minimální požadavky na bezpečnost a ochranu zdraví při práci stanovené v příloze č. 2 k tomuto nařízení. b) byly splněny požadavky na organizaci práce a pracovní postupy stanovené v příloze č.3 k tomuto nařízení, jestliže se na staveništi plánují nebo provádějí: 4

5 - práce spojené se zděním a úpravami konstrukcí ze zdicího materiálu, jakými jsou cihly, tvárnice, bloky, tvarovky nebo kámen, včetně osazování prefabrikátů ve zděných konstrukcích, omítání stěn a stropů, spárování zdiva, zhotovování podlah, mazanin nebo dlažeb, úpravy povrchu stěn například sekáním nebo dlabáním (dále jen"zednické práce"), - práce spojené s montáží a spojováním, jakož i demontáží a rozebíráním ocelových, dřevěných, betonových, železobetonových, popřípadě jiných prvků různého tvaru a funkce, například tyčových, plošných nebo prostorových, do stavebních objektů nebo technologických konstrukcí o požadovaném tvaru a provedení (dále jen "montážní práce"), - práce spojené s rozrušením, rozpojením, popřípadě demontáží konstrukce stavby nebo její části, které jsou prováděny při odstraňování, popřípadě změně stavby za podmínek stanovených zvláštním právním předpisem 9) (bourací práce) - lepení krytin na podlahy, stěny, stropy nebo jiné konstrukce, - práce při údržbě stavby 11) a jejího technického vybavení a zařízení, jakými jsou například malířské a natěračské práce, mytí a čištění oken, fasád nebo okapů, dále prohlídky, zkoušky, kontroly, revize a opravy technického vybavení a zařízení, jakož i montáž a demontáž jejich částí v rozsahu potřebném pro provedení těchto prohlídek, zkoušek, kontrol, revizí nebo oprav (dále jen "udržovací práce"), sklenářské práce, 4 Jestliže po omezenou dobu, zejména v závislosti na postupu stavebních a montážních prací nebo při udržovacích pracích, není možno zajistit, aby práce byly prováděny na pracovištích, která splňují požadavky zvláštního právního předpisu 3), a jestliže při jejich provádění nebo během přístupu na pracoviště hrozí nebezpečí pádu fyzických osob nebo předmětů z výšky nebo do hloubky, zajistí zhotovitel bezpečné provádění těchto prací, jakož i bezpečný přístup na pracoviště v souladu s požadavky zvláštního právního předpisu 13). 6 Práce a činnosti vystavující fyzickou osobu zvýšenému ohrožení života nebo poškození zdraví, pro jejichž provádění vzniká povinnost zpracovat plán, stanoví příloha č. 5 k tomuto nařízení. 7 a 8 stanoví činnost koordinátora. Koordinátor během přípravy stavby dává podněty a doporučuje technická řešení nebo organizační opatření, která jsou z hlediska zajištění bezpečného a zdraví neohrožujícího pracovního prostředí a podmínek výkonu práce vhodná pro plánování jednotlivých prací. Při zjištění odchylek od projektovaných předpokladů bude vyzván k vyjádření projektant statik a bude upraveno řešení. C. Situační část V příloze je vyznačení objektu do katastrální mapy. Situace širších vztahů a celkový situační výkres nejsou vzhledem k rozsahu navrhovaných prací vyžadovány 5

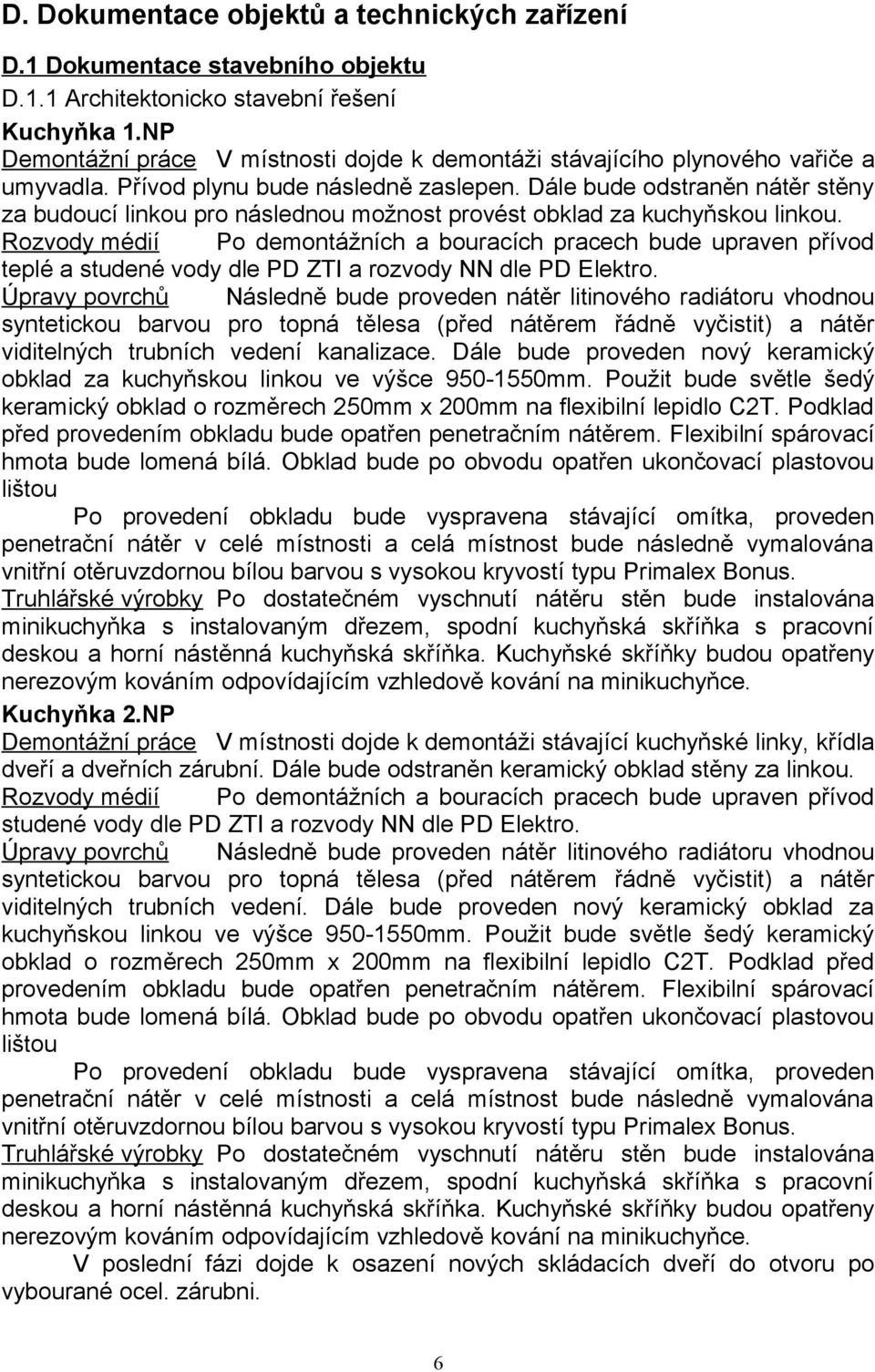

6 D. Dokumentace objektů a technických zařízení D.1 Dokumentace stavebního objektu D.1.1 Architektonicko stavební řešení Kuchyňka 1.NP Demontážní práce V místnosti dojde k demontáži stávajícího plynového vařiče a umyvadla. Přívod plynu bude následně zaslepen. Dále bude odstraněn nátěr stěny za budoucí linkou pro následnou možnost provést obklad za kuchyňskou linkou. Rozvody médií Po demontážních a bouracích pracech bude upraven přívod teplé a studené vody dle PD ZTI a rozvody NN dle PD Elektro. Úpravy povrchů Následně bude proveden nátěr litinového radiátoru vhodnou syntetickou barvou pro topná tělesa (před nátěrem řádně vyčistit) a nátěr viditelných trubních vedení kanalizace. Dále bude proveden nový keramický obklad za kuchyňskou linkou ve výšce mm. Použit bude světle šedý keramický obklad o rozměrech 250mm x 200mm na flexibilní lepidlo C2T. Podklad před provedením obkladu bude opatřen penetračním nátěrem. Flexibilní spárovací hmota bude lomená bílá. Obklad bude po obvodu opatřen ukončovací plastovou lištou Po provedení obkladu bude vyspravena stávající omítka, proveden penetrační nátěr v celé místnosti a celá místnost bude následně vymalována vnitřní otěruvzdornou bílou barvou s vysokou kryvostí typu Primalex Bonus. Truhlářské výrobky Po dostatečném vyschnutí nátěru stěn bude instalována minikuchyňka s instalovaným dřezem, spodní kuchyňská skříňka s pracovní deskou a horní nástěnná kuchyňská skříňka. Kuchyňské skříňky budou opatřeny nerezovým kováním odpovídajícím vzhledově kování na minikuchyňce. Kuchyňka 2.NP Demontážní práce V místnosti dojde k demontáži stávající kuchyňské linky, křídla dveří a dveřních zárubní. Dále bude odstraněn keramický obklad stěny za linkou. Rozvody médií Po demontážních a bouracích pracech bude upraven přívod studené vody dle PD ZTI a rozvody NN dle PD Elektro. Úpravy povrchů Následně bude proveden nátěr litinového radiátoru vhodnou syntetickou barvou pro topná tělesa (před nátěrem řádně vyčistit) a nátěr viditelných trubních vedení. Dále bude proveden nový keramický obklad za kuchyňskou linkou ve výšce mm. Použit bude světle šedý keramický obklad o rozměrech 250mm x 200mm na flexibilní lepidlo C2T. Podklad před provedením obkladu bude opatřen penetračním nátěrem. Flexibilní spárovací hmota bude lomená bílá. Obklad bude po obvodu opatřen ukončovací plastovou lištou Po provedení obkladu bude vyspravena stávající omítka, proveden penetrační nátěr v celé místnosti a celá místnost bude následně vymalována vnitřní otěruvzdornou bílou barvou s vysokou kryvostí typu Primalex Bonus. Truhlářské výrobky Po dostatečném vyschnutí nátěru stěn bude instalována minikuchyňka s instalovaným dřezem, spodní kuchyňská skříňka s pracovní deskou a horní nástěnná kuchyňská skříňka. Kuchyňské skříňky budou opatřeny nerezovým kováním odpovídajícím vzhledově kování na minikuchyňce. V poslední fázi dojde k osazení nových skládacích dveří do otvoru po vybourané ocel. zárubni. 6

7 Kuchyňka 3.NP Demontážní práce V místnosti dojde k demontáži stávající kuchyňské linky a dveřních zárubní. Dále bude odstraněn keramický obklad stěny za linkou. Rozvody médií Po demontážních a bouracích pracech bude upraven přívod studené vody dle PD ZTI a rozvody NN dle PD Elektro. Úpravy povrchů Následně bude proveden nátěr litinového radiátoru vhodnou syntetickou barvou pro topná tělesa (před nátěrem řádně vyčistit) a nátěr viditelných trubních vedení. Dále bude proveden nový keramický obklad za kuchyňskou linkou ve výšce mm. Použit bude světle šedý keramický obklad o rozměrech 250mm x 200mm na flexibilní lepidlo C2T. Podklad před provedením obkladu bude opatřen penetračním nátěrem. Flexibilní spárovací hmota bude lomená bílá. Obklad bude po obvodu opatřen ukončovací plastovou lištou Po provedení obkladu bude vyspravena stávající omítka, proveden penetrační nátěr v celé místnosti a celá místnost bude následně vymalována vnitřní otěruvzdornou bílou barvou s vysokou kryvostí typu Primalex Bonus. Truhlářské výrobky Po dostatečném vyschnutí nátěru stěn bude instalována minikuchyňka s instalovaným dřezem, spodní kuchyňská skříňka s pracovní deskou a horní nástěnná kuchyňská skříňka. Kuchyňské skříňky budou opatřeny nerezovým kováním odpovídajícím vzhledově kování na minikuchyňce. V poslední fázi dojde k osazení nových skládacích dveří do otvoru po vybourané ocel. zárubni. Sociální zařízení 1.NP Demontážní práce V místnosti dojde k demontáži umyvadla, sprchové vaničky a WC mísy včetně splachovací nádržky. Dále bude vybourán keramický obklad stěn, keramická dlažba na podlaze, zděná dělící příčka mezi sprchou a umyvadlem a otvory pro prostup potrubí VZT. Následně bude vybourán otvor pro napojení guly na stávající vedení splaškové kanalizace. Rozvody médií Po demontážních a bouracích pracech bude upraven přívod studené vody dle PD ZTI a provedeny rozvody NN dle PD Elektro. Úpravy povrchů Následně bude proveden nátěr litinového radiátoru vhodnou syntetickou barvou pro topná tělesa (před nátěrem řádně vyčistit) a nátěr viditelných trubních vedení. Dále bude proveden nový keramický obklad na stěně za sprchovým koutem a umyvadlem ve výši 2400mm, na WC do výše 1800mm. Zbytek místnosti bude opatřen keramickým soklem v.100mm. (podrobnosti viz. výkresová část). Použit bude světle šedý keramický obklad o rozměrech 250mm x 200mm na flexibilní lepidlo C2T. Podklad před provedením obkladu bude opatřen penetračním nátěrem a stěrkovou hydroizolací v části sousedící se sprchovým koutem na celou výšku obkladu, v zbylých částech do v. 500mm. Flexibilní spárovací hmota bude lomená bílá. Obklad bude po obvodu opatřen ukončovací plastovou lištou Po provedení obkladu bude osazeno potrubí VZT, bude vyspravena stávající omítka, proveden penetrační nátěr v celé místnosti a celá místnost bude následně vymalována vnitřní otěruvzdornou bílou barvou s vysokou kryvostí typu Primalex Bonus. Po dostatečném vyschnutí nátěru stěn bude instalována sprchová vanička se zástěnou, osazeno umyvadlo a mísa na WC. 7

8 D.1.2 Stavebně konstrukční řešení charakter a rozsah navrhovaných prací nevyžaduje zásah do nosných konstrukcí a ani je nijak neovlivní nejsou předpokládány změny uvažovaných zatížení. D.1.3 Požárně bezpečnostní řešení charakter a rozsah navrhovaných prací nevyžaduje úpravu stávajícího požárně bezpečnostního řešení objektu a ani jej nijak neovlivní. E. Dokladová část Charakter a rozsah stavebních úprav nevyžaduje vyjádření správních orgánů. 8
