SERVISNÍ BULLETIN INFORMACE K SERVISNÍ KAMPANI. POPIS: Tato kampaň popisuje případné problémy sklízecích řezaček a odstranění.
|
|
- Markéta Holubová
- před 8 lety
- Počet zobrazení:
Transkript
1 VZTAHUJE SE NA MODELY: SKUPINA - PODSKUPINA: SERVISNÍ BULLETIN INFORMACE K SERVISNÍ KAMPANI SLÍZECÍ ŘEZAČKY FR9040, FR9050, FR9060, FR9080 a FR9090 VĚC: KAMPAŇ H33 (2010) FR9000 CELKOVÁ OPRAVA Únor Strana 1/88 CZ POPIS: Tato kampaň popisuje případné problémy sklízecích řezaček a odstranění. podává návod na jejích Problémy: 1. Gumová clona horního vkládacího válce se uvolňuje. 2. Šrouby na řezacím bubnu jsou málo dotažené. 3. Pokřivení rámové desky horního vkládacího válce modelové řady Dotyk mezi pístnicí a pouzdrem levého ramene. 5. Porucha levého dorazu a gumového dorazu horního předního vkládacího válce. 6. Šrouby řezacího bubnu se povolují. 7. Konektor senzoru klepání; možné vniknutí vody. 8. O-kroužek hydromotoru řezacího ústrojí netěsní. 9. Malá účinnost metače a vady na rámu metače a otěrové desky. 10. Špatná orientace gufera na ložisku metače. 11. Porucha stěrače chladiče. 12. Kabeláž baterií není chráněna (týká se pouze určitých výrobních čísel). 13. FR9060, FR9080, FR9090 ventilátor motoru je špatně namontován. 14. FR9060 výrobní chyba v trubce sání. 15. FR9080 hadice sání praská. 16. FR9090 umístění palivové hadičky. 17. FR9090 řídící ventil hydraulické pumpy řezacího ústrojí není chráněn proti vnějšímu teplu. 18. Porucha podpěry otěrové desky řezacího bubnu. 19. Možné praskliny na rámu crop processoru. 20. Porucha kartáče rotačního síta. 21. Automatická klimatizace chybové hlášení Netěsnost hadice od topení kabiny.
2 OPATŘENÍ: VE VÝROBĚ: Následné vylepšení jsou provedeny již ve výrobě: 1. Gumová clona vrchního vkládacího válce se povoluje. Gumová klapka se již nemontuje, platné od výrobního čísla xx Poznámka: Stroje, které jsou od 12 května 2009 dodány a od výrobního čísla xx vyrobeny, jsou již upraveny. 2. Šrouby na hřídeli řezacího bubnu: riziko možný nedostatečný dotahovací moment. Šrouby jsou na jistý dotahovací moment dotaženy, platné od výrobního čísla xx Poznámka: Stroje, které jsou od 12 května 2009 dodány a od výrobního čísla xx vyrobeny, jsou již upraveny. 3. Pokřivení rámové desky horního vkládacího válce modelové řady Konstrukce rámové desky byla zesílena, platné od výrobního čísla xx Poznámka: Stroje, které jsou od 9 října 2009 dodány a od výrobního čísla xx vyrobeny, jsou již upraveny. 4. Dotyk mezi pístnicí a hřídeklí levého ramene. Podložka a hřídel jsou upraveny a tím je zabráněno v kontaktu, platné od výrobního čísla xx Poznámka: Stroje, které jsou od 24 března 2009 dodány a od výrobního čísla xx vyrobeny, jsou již upraveny. 5. Porucha levého dorazu a gumového dorazu horního předního vkládacího válce. Jsou namontovány nové gumové dorazy s průměrem 50 mm o shorovy tvrdosti 80 s číslem a nové zesílené pravé boční podpěry s číslem , platné od výrobního čísla xx Poznámka: Stroje, které jsou od 25 února 2009 dodány a od výrobního čísla xx vyrobeny, jsou již upraveny. 6. Šrouby řezacího bubnu se povolují. Je montován zesílenější spojovací materiál: Šrouby M16, vymezovací desky, kalené podložky Nová prostřední podpora připevněná k rámu Pevnostní šrouby M12, 10.9 na zadním konci otěrové desky. Poznámka: Stroje, které jsou od 9 října 2009 dodány a od výrobního čísla xx vyrobeny, jsou již upraveny. 7. Konektor senzoru klepání; možné vniknutí vody Neobsazené (otevřené) svornice na obou částech konektoru jsou zaslepeny. Poznámka: Stroje, které jsou od 9 října 2009 dodány a od výrobního čísla xx vyrobeny, jsou již upraveny. 8. O-kroužek hydromotoru řezacího ústrojí netěsní. Je použito menšího o-kroužku s číslem dílu Poznámka: Stroje, které jsou od 9 října 2009 dodány a od výrobního čísla xx vyrobeny, jsou již upraveny. 2 CZ

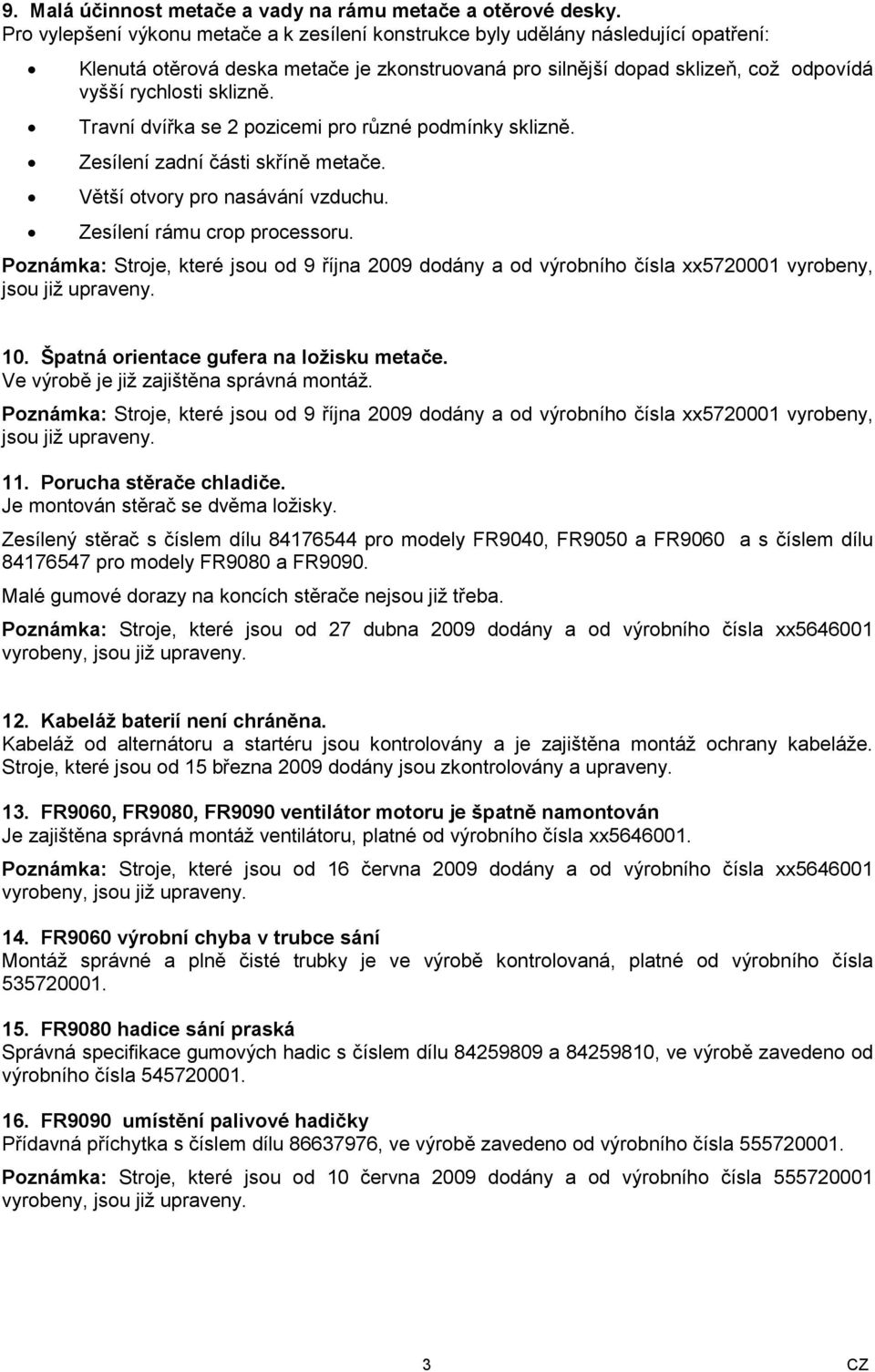

3 9. Malá účinnost metače a vady na rámu metače a otěrové desky. Pro vylepšení výkonu metače a k zesílení konstrukce byly udělány následující opatření: Klenutá otěrová deska metače je zkonstruovaná pro silnější dopad sklizeň, což odpovídá vyšší rychlosti sklizně. Travní dvířka se 2 pozicemi pro různé podmínky sklizně. Zesílení zadní části skříně metače. Větší otvory pro nasávání vzduchu. Zesílení rámu crop processoru. Poznámka: Stroje, které jsou od 9 října 2009 dodány a od výrobního čísla xx vyrobeny, jsou již upraveny. 10. Špatná orientace gufera na ložisku metače. Ve výrobě je již zajištěna správná montáž. Poznámka: Stroje, které jsou od 9 října 2009 dodány a od výrobního čísla xx vyrobeny, jsou již upraveny. 11. Porucha stěrače chladiče. Je montován stěrač se dvěma ložisky. Zesílený stěrač s číslem dílu pro modely FR9040, FR9050 a FR9060 a s číslem dílu pro modely FR9080 a FR9090. Malé gumové dorazy na koncích stěrače nejsou již třeba. Poznámka: Stroje, které jsou od 27 dubna 2009 dodány a od výrobního čísla xx vyrobeny, jsou již upraveny. 12. Kabeláž baterií není chráněna. Kabeláž od alternátoru a startéru jsou kontrolovány a je zajištěna montáž ochrany kabeláže. Stroje, které jsou od 15 března 2009 dodány jsou zkontrolovány a upraveny. 13. FR9060, FR9080, FR9090 ventilátor motoru je špatně namontován Je zajištěna správná montáž ventilátoru, platné od výrobního čísla xx Poznámka: Stroje, které jsou od 16 června 2009 dodány a od výrobního čísla xx vyrobeny, jsou již upraveny. 14. FR9060 výrobní chyba v trubce sání Montáž správné a plně čisté trubky je ve výrobě kontrolovaná, platné od výrobního čísla FR9080 hadice sání praská Správná specifikace gumových hadic s číslem dílu a , ve výrobě zavedeno od výrobního čísla FR9090 umístění palivové hadičky Přídavná příchytka s číslem dílu , ve výrobě zavedeno od výrobního čísla Poznámka: Stroje, které jsou od 10 června 2009 dodány a od výrobního čísla vyrobeny, jsou již upraveny. 3 CZ

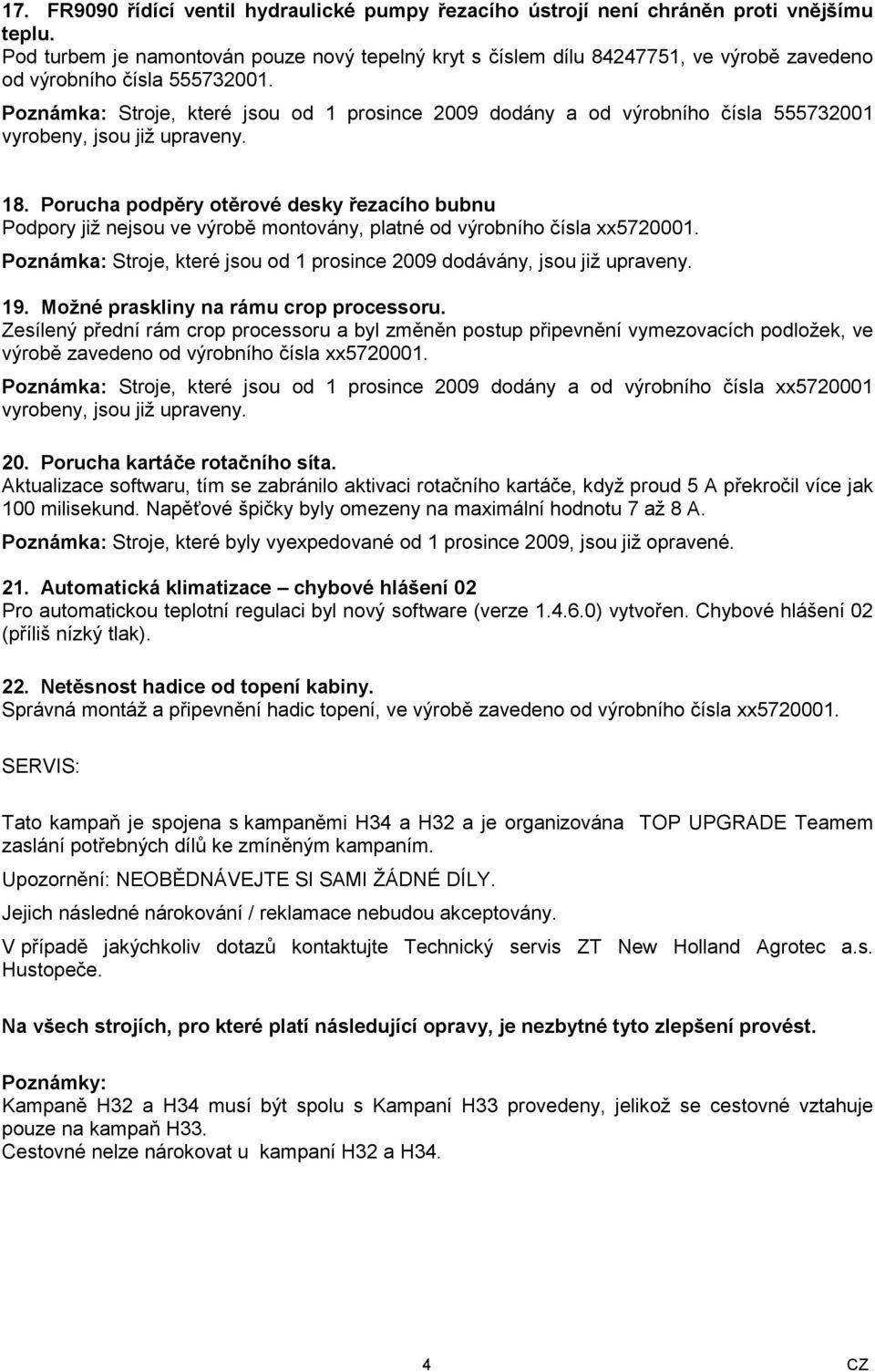

4 17. FR9090 řídící ventil hydraulické pumpy řezacího ústrojí není chráněn proti vnějšímu teplu. Pod turbem je namontován pouze nový tepelný kryt s číslem dílu , ve výrobě zavedeno od výrobního čísla Poznámka: Stroje, které jsou od 1 prosince 2009 dodány a od výrobního čísla vyrobeny, jsou již upraveny. 18. Porucha podpěry otěrové desky řezacího bubnu Podpory již nejsou ve výrobě montovány, platné od výrobního čísla xx Poznámka: Stroje, které jsou od 1 prosince 2009 dodávány, jsou již upraveny. 19. Možné praskliny na rámu crop processoru. Zesílený přední rám crop processoru a byl změněn postup připevnění vymezovacích podložek, ve výrobě zavedeno od výrobního čísla xx Poznámka: Stroje, které jsou od 1 prosince 2009 dodány a od výrobního čísla xx vyrobeny, jsou již upraveny. 20. Porucha kartáče rotačního síta. Aktualizace softwaru, tím se zabránilo aktivaci rotačního kartáče, když proud 5 A překročil více jak 100 milisekund. Napěťové špičky byly omezeny na maximální hodnotu 7 až 8 A. Poznámka: Stroje, které byly vyexpedované od 1 prosince 2009, jsou již opravené. 21. Automatická klimatizace chybové hlášení 02 Pro automatickou teplotní regulaci byl nový software (verze ) vytvořen. Chybové hlášení 02 (příliš nízký tlak). 22. Netěsnost hadice od topení kabiny. Správná montáž a připevnění hadic topení, ve výrobě zavedeno od výrobního čísla xx SERVIS: Tato kampaň je spojena s kampaněmi H34 a H32 a je organizována TOP UPGRADE Teamem zaslání potřebných dílů ke zmíněným kampaním. Upozornění: NEOBĚDNÁVEJTE SI SAMI ŽÁDNÉ DÍLY. Jejich následné nárokování / reklamace nebudou akceptovány. V případě jakýchkoliv dotazů kontaktujte Technický servis ZT New Holland Agrotec a.s. Hustopeče. Na všech strojích, pro které platí následující opravy, je nezbytné tyto zlepšení provést. Poznámky: Kampaně H32 a H34 musí být spolu s Kampaní H33 provedeny, jelikož se cestovné vztahuje pouze na kampaň H33. Cestovné nelze nárokovat u kampaní H32 a H34. 4 CZ
5 Úpravy této kampaně se dělí na 18 kapitol. Kapitoly 1, 5, 14 a 15 obsahují více specifických úprav. Ne na všech strojích se budou provádět úpravy ze všech osmnácti kapitol. Úroveň 19 byla vytvořena pouze pro zaslání sady CMAG00H33A. Dealer obdrží pouze jednu sadu, která obsahuje prodloužení momentového klíče potřebného v kapitole 1B. Úroveň 19 neobsahuje žádné informace k opravě. Úroveň 1. Úroveň 1A Odstranění gumové klapka vrchního vkládacího válce: Demontujte a odstraňte gumový díl vkládacího. Tuto práci spojte s kapitolou 3 (viz strana 15). Úroveň 1B Kontrola šroubů na hřídeli řezacího bubnu: Zkontrolujte moment dotažení šroubů (viz strana 16). Úroveň 2. Výměna desky horního vkládacího válce: Vyměňte přední desku rámu na vrchním vkládacím válci za zesílenou desku. Spojte tuto práci s kapitolou 4 a 1B (viz strana 19). Úroveň 3. Zabránění kontaktu boční pístnice: Uřízněte hřídel tak, aby nedocházelo ke kontaktu s pístnicí. (viz strana 19). Úroveň 4. Výměna podpěry gumových dorazů vkládacího válce: Vyměňte původní pravou podpěru gumových dorazů předního horního vkládacího válce za novou zesílenou podpěru. Vyměňte čtyři gumové dorazy (dva kusy na každou stranu) viz strana 25. Úroveň 5. Úroveň 5A Montáž otěrové desky řezacího bubnu: Namontujte zesilující sadu. Tuto opravu spojte s Úroveňmi 15B, 15A a 5D (viz strana 27). Úroveň 5B Utěsnění konektoru od senzoru klepání: Namontujte zátky do dvou otvorů rozpojeného konektoru senzoru klepání (viz strana 37). Úroveň 5C Výměna o-kroužku hydromotoru: Vyměňte o-kroužky za nové o-kroužky s menším průměrem. (viz strana 39) Úroveň 5D Montáž sady metače: Namontujte sadu metače. Tuto opravu spojte s Úroveňmi 6, 15B, 5B a 5C (viz strana 40). Důležité: Pokud na stroji je provedena (dle výsledků z kapitoly 15B) práce z kapitoly 17 (Výměna rámu crop processoru), tak oprava z kapitoly 5D se již neprovádí. Nový rám je již upraven. Úroveň 6. Orientace těsnění pravého ložiska metače: Otočte těsnění v domečku. Tuto opravu spojte s kapitolou 5D (viz strana 55). Úroveň 7. Výměna ložisek stěrače chladiče: Na strojích před výrobním číslem xx vyměňte staré ložisko za dvě nová (viz Úroveň 8 nebo 9, strana 57). 5 CZ

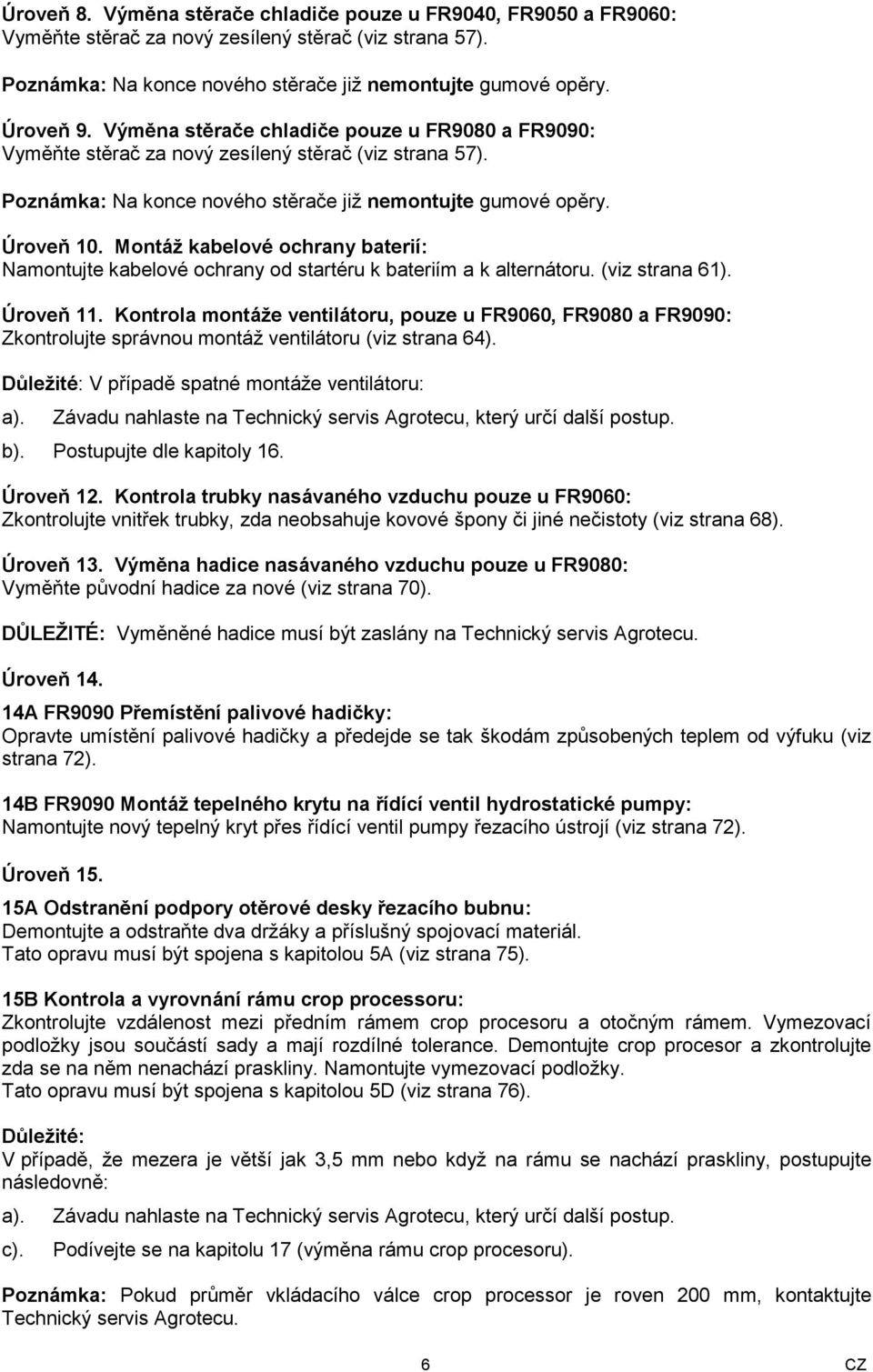

6 Úroveň 8. Výměna stěrače chladiče pouze u FR9040, FR9050 a FR9060: Vyměňte stěrač za nový zesílený stěrač (viz strana 57). Poznámka: Na konce nového stěrače již nemontujte gumové opěry. Úroveň 9. Výměna stěrače chladiče pouze u FR9080 a FR9090: Vyměňte stěrač za nový zesílený stěrač (viz strana 57). Poznámka: Na konce nového stěrače již nemontujte gumové opěry. Úroveň 10. Montáž kabelové ochrany baterií: Namontujte kabelové ochrany od startéru k bateriím a k alternátoru. (viz strana 61). Úroveň 11. Kontrola montáže ventilátoru, pouze u FR9060, FR9080 a FR9090: Zkontrolujte správnou montáž ventilátoru (viz strana 64). Důležité: V případě spatné montáže ventilátoru: a). Závadu nahlaste na Technický servis Agrotecu, který určí další postup. b). Postupujte dle kapitoly 16. Úroveň 12. Kontrola trubky nasávaného vzduchu pouze u FR9060: Zkontrolujte vnitřek trubky, zda neobsahuje kovové špony či jiné nečistoty (viz strana 68). Úroveň 13. Výměna hadice nasávaného vzduchu pouze u FR9080: Vyměňte původní hadice za nové (viz strana 70). DŮLEŽITÉ: Vyměněné hadice musí být zaslány na Technický servis Agrotecu. Úroveň A FR9090 Přemístění palivové hadičky: Opravte umístění palivové hadičky a předejde se tak škodám způsobených teplem od výfuku (viz strana 72). 14B FR9090 Montáž tepelného krytu na řídící ventil hydrostatické pumpy: Namontujte nový tepelný kryt přes řídící ventil pumpy řezacího ústrojí (viz strana 72). Úroveň A Odstranění podpory otěrové desky řezacího bubnu: Demontujte a odstraňte dva držáky a příslušný spojovací materiál. Tato opravu musí být spojena s kapitolou 5A (viz strana 75). 15B Kontrola a vyrovnání rámu crop processoru: Zkontrolujte vzdálenost mezi předním rámem crop procesoru a otočným rámem. Vymezovací podložky jsou součástí sady a mají rozdílné tolerance. Demontujte crop procesor a zkontrolujte zda se na něm nenachází praskliny. Namontujte vymezovací podložky. Tato opravu musí být spojena s kapitolou 5D (viz strana 76). Důležité: V případě, že mezera je větší jak 3,5 mm nebo když na rámu se nachází praskliny, postupujte následovně: a). c). Závadu nahlaste na Technický servis Agrotecu, který určí další postup. Podívejte se na kapitolu 17 (výměna rámu crop procesoru). Poznámka: Pokud průměr vkládacího válce crop processor je roven 200 mm, kontaktujte Technický servis Agrotecu. 6 CZ

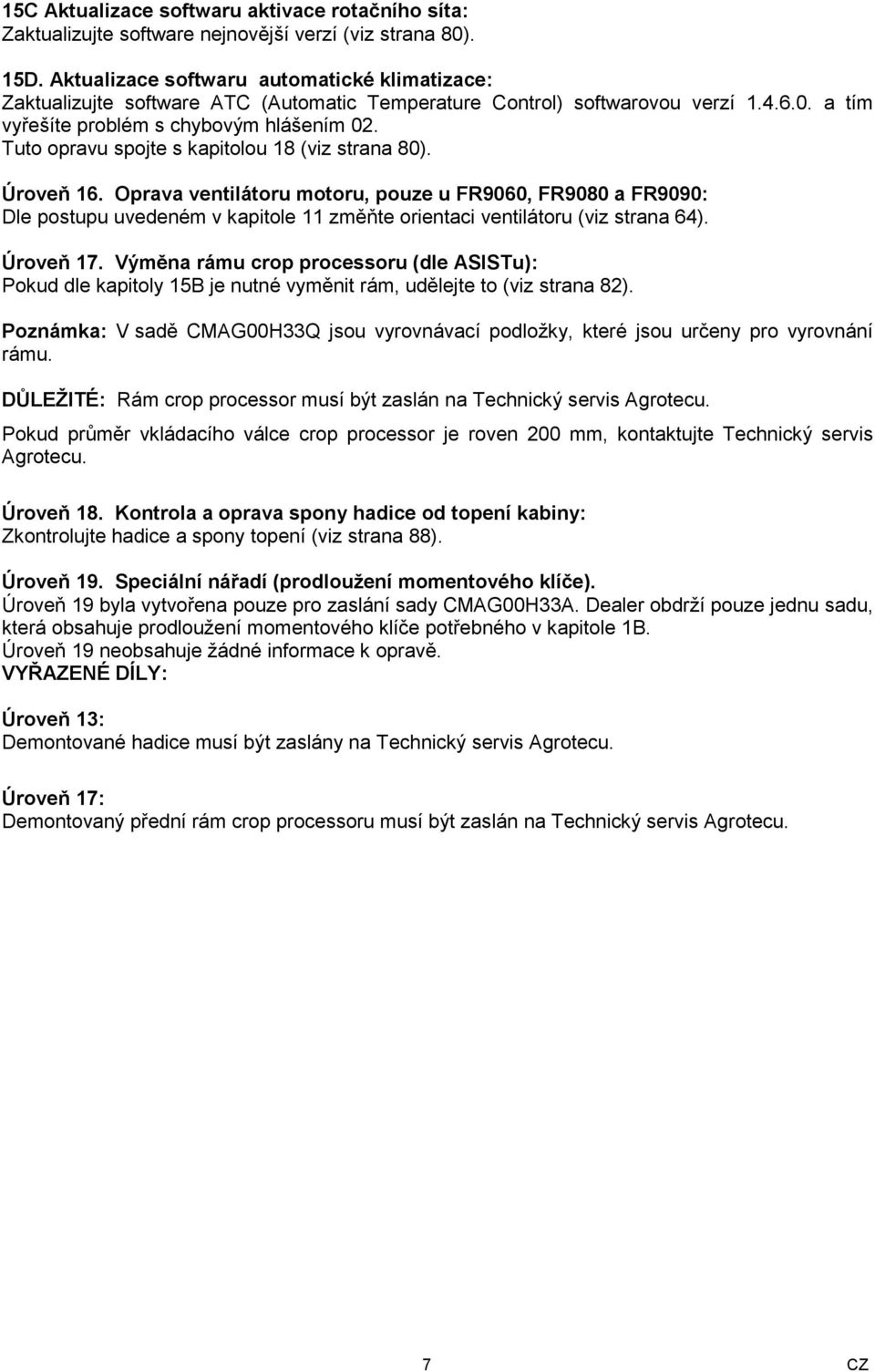

7 15C Aktualizace softwaru aktivace rotačního síta: Zaktualizujte software nejnovější verzí (viz strana 80). 15D. Aktualizace softwaru automatické klimatizace: Zaktualizujte software ATC (Automatic Temperature Control) softwarovou verzí a tím vyřešíte problém s chybovým hlášením 02. Tuto opravu spojte s kapitolou 18 (viz strana 80). Úroveň 16. Oprava ventilátoru motoru, pouze u FR9060, FR9080 a FR9090: Dle postupu uvedeném v kapitole 11 změňte orientaci ventilátoru (viz strana 64). Úroveň 17. Výměna rámu crop processoru (dle ASISTu): Pokud dle kapitoly 15B je nutné vyměnit rám, udělejte to (viz strana 82). Poznámka: V sadě CMAG00H33Q jsou vyrovnávací podložky, které jsou určeny pro vyrovnání rámu. DŮLEŽITÉ: Rám crop processor musí být zaslán na Technický servis Agrotecu. Pokud průměr vkládacího válce crop processor je roven 200 mm, kontaktujte Technický servis Agrotecu. Úroveň 18. Kontrola a oprava spony hadice od topení kabiny: Zkontrolujte hadice a spony topení (viz strana 88). Úroveň 19. Speciální nářadí (prodloužení momentového klíče). Úroveň 19 byla vytvořena pouze pro zaslání sady CMAG00H33A. Dealer obdrží pouze jednu sadu, která obsahuje prodloužení momentového klíče potřebného v kapitole 1B. Úroveň 19 neobsahuje žádné informace k opravě. VYŘAZENÉ DÍLY: Úroveň 13: Demontované hadice musí být zaslány na Technický servis Agrotecu. Úroveň 17: Demontovaný přední rám crop processoru musí být zaslán na Technický servis Agrotecu. 7 CZ
8 Platné pro stroje: Výrobní číslo Dealer Číslo kampa ně Popis Ukončení kampaně Provedeno Zaslán reklamační protokol Arbo Klatovy Meclov H32 (2010) Top Upgrade - FP270 Pick Up General Upgrade 31/12/2010 No No Opall PD Gbely H32 (2010) Top Upgrade - FP270 Pick Up General Upgrade 31/12/2010 No No Arbo Klatovy Mr. Bílý H32 (2010) Top Upgrade - FP270 Pick Up General Upgrade 31/12/2010 No No Opall Budča H32 (2010) Top Upgrade - FP270 Pick Up General Upgrade 31/12/2010 No No 273N50004 Agrima Žatec ZS Skalsko H32 (2010) Top Upgrade - FP270 Pick Up General Upgrade 31/12/2010 No No Opall Budča H33 (2010) Top Upgrade - FR9000 General Upgrade 31/12/2010 No No Agrima Žatec ZS Skalsko H33 (2010) Top Upgrade - FR9000 General Upgrade 31/12/2010 No No Arbo Klatovy Meclov H33 (2010) Top Upgrade - FR9000 General Upgrade 31/12/2010 No No Arbo Klatovy Mr. Bílý H33 (2010) Top Upgrade - FR9000 General Upgrade 31/12/2010 No No Opall PD Gbely H34 (2010) Top Upgrade - Row Guidance Kit Upgrade 31/12/2010 No No Opall PD Gbely H33 (2010) Top Upgrade - FR9000 General Upgrade 31/12/2010 No No 8 CZ
9 VZTAHUJE SE NA TYTO DÍLY: Níže uvedené čísla dílů nesmí být objednány přes ASAP. Potřebné díly vám budou automaticky zaslány. V kapitolách 1, 3, 11, 12, 16 a 18 nejsou zapotřebí žádné díly. Popis Kusů Číslo dílu Úroveň 19: Speciální nářadí (pro kapitolu 1B) Jeden kus pro dealera 1 CMAG00H33A Úroveň 2 opravná sada 1 CMAG00H33B Úroveň 4 opravná sada 1 CMAG00H33C Úroveň 5A, B a C opravná sada 1 CMAG00H33D Úroveň 5D opravná sada 1 CMAG00H33E Úroveň 6 opravná sada 1 CMAG00H33F Úroveň 7 opravná sada 1 CMAG00H33G Úroveň 8 opravná sada 1 CMAG00H33H Úroveň 9 opravná sada 1 CMAG00H33J Úroveň 10 opravná sada 1 CMAG00H33K Úroveň 13 opravná sada 1 CMAG00H33N Úroveň 14 opravná sada 1 CMAG00H33P Úroveň 15B opravná sada 1 CMAG00H33Q Úroveň 17 opravná sada 1 CMAG00H33R 9 CZ
10 ČASOVÁ NORMA: Popis Čas (hodiny) Číslo operace Úroveň 1: Demontáž gumové klapky horního vkládacího válce. Kontrola utahovacího momentu šroubů řezacího bubnu Úroveň 2: Výměna desky horního vkládacího válce Úroveň 3 Zabránění kontaktu boční pístnice Úroveň 4: Výměna podpěry gumových dorazů horního vkládacího válce Úroveň 5: Montáž otěrové desky řezacího bubnu. Utěsnění konektoru od senzoru klepání. Výměna o-kroužku hydromotoru. Montáž sady pro vylepšení metače. Úroveň 6: Orientace těsnění pravého ložiska metače Úroveň 7: Výměna ložisek stěrače chladiče Úroveň 8: Výměna stěrače chladiče, pouze u FR9040, FR9050 a FR9060 Úroveň 9: Výměna stěrače chladiče, pouze u FR9080 a FR9090 Úroveň 10: Montáž kabelové ochrany baterií Úroveň 11: Kontrola montáže ventilátoru, pouze u FR9060, FR9080 a FR H H H H H H H H H H H CZ
11 ČASOVÁ NORMA: Popis Čas (hodiny) Číslo operace Úroveň 12: Kontrola trubky nasávaného vzduchu, pouze u FR9060 Úroveň 13: Výměna hadice nasávaného vzduchu, pouze u FR9080 Úroveň 14: Přemístění palivové hadičky. Montáž tepelného krytu. pouze u FR9090 Úroveň 15: Odstranění podpory otěrové desky řezacího bubnu. Kontrola a vyrovnání rámu crop processoru. Aktivace stěrky rotačního síta a aktualizace softwaru automatické klimatizace. Úroveň 16: Oprava ventilátoru motoru, pouze u FR9060, FR9080 a FR9090 Úroveň 17: Výměna rámu crop processoru Úroveň 18: Kontrola a oprava spony hadice od topení kabiny Úroveň 19: Speciální nářadí (prodloužení momentového klíče) k dispozici pouze v sadě H H H H H H H3318 XXX VÍCENÁKLADY: Popis Úroveň 2: Svařovací dráty, barva a ostatní drobný materiál. Úroveň 5: Svařovací dráty, barva a ostatní drobný mat. Euro CZ

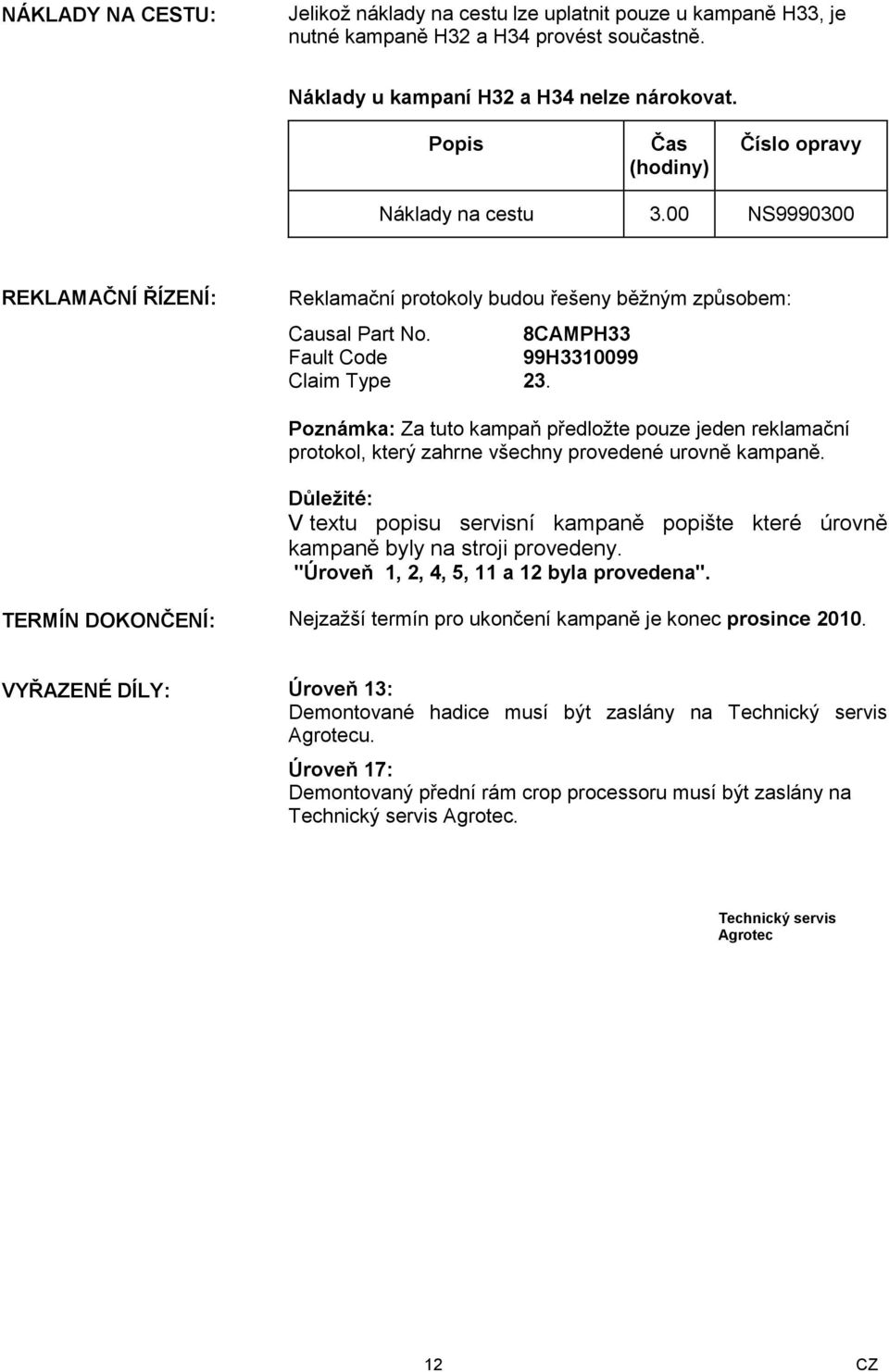

12 NÁKLADY NA CESTU: Jelikož náklady na cestu lze uplatnit pouze u kampaně H33, je nutné kampaně H32 a H34 provést součastně. Náklady u kampaní H32 a H34 nelze nárokovat. Popis Čas (hodiny) Číslo opravy Náklady na cestu 3.00 NS REKLAMAČNÍ ŘÍZENÍ: Reklamační protokoly budou řešeny běžným způsobem: Causal Part No. 8CAMPH33 Fault Code 99H Claim Type 23. Poznámka: Za tuto kampaň předložte pouze jeden reklamační protokol, který zahrne všechny provedené urovně kampaně. Důležité: V textu popisu servisní kampaně popište které úrovně kampaně byly na stroji provedeny. "Úroveň 1, 2, 4, 5, 11 a 12 byla provedena". TERMÍN DOKONČENÍ: Nejzažší termín pro ukončení kampaně je konec prosince VYŘAZENÉ DÍLY: Úroveň 13: Demontované hadice musí být zaslány na Technický servis Agrotecu. Úroveň 17: Demontovaný přední rám crop processoru musí být zaslány na Technický servis Agrotec. Technický servis Agrotec 12 CZ
13 KAMPAŇ H33 ÚROVEŇ 1A DEMONTÁŽ GUMOVÉ KLAPKY POKYNY K OPRAVĚ Před zahájením opravy, prosím, přečtěte všechny níže uvedené instrukce. Není zapotřebí žádných dílů. 1. Odpojte lištu, tak jak je uvedeno v návodu k obsluze v kapitole Vhodně umístěte stroj v dílně či na tvrdé rovné ploše. Aktivujte parkovací brzdu. Vypněte motor a vytáhněte startovací klíček. 3. Pomocí bateriového vypínače odpojte baterie. 4. Spusťte rám řezacího ústrojí. 5. Demontujte kryty (1 a 2). Z vrchní strany vkládacího ústrojí: 6. Opatrně demontujte a vyřaďte pět šroubů M6, podložky a gumový díl (1). Poznámka: Není vyloučeno, že tato úprava byla na stroji již provedena (viz kampaň 582 z roku 2009 či ASIST). Obr U strojů, které spadají pod kapitolu 3, začněte rovnou touhle kapitolou 3. V opačném případě pokračujte dále kapitolou 1B. Obr CZ
14 KAMPAŇ H33 ÚROVEŇ 1B a 19 KONTROLA UTAHOVACÍHO MOMENTU ŠROUBŮ ŘEZACÍHO BUBNU POKYNY K OPRAVĚ Před zahájením opravy, prosím, přečtěte všechny níže uvedené instrukce. Sada CMAG00H33A obsahuje: Díl Popis Ks Číslo dílu 1 Prodloužení momentového klíče Poznámka: Prodloužení momentového klíče (1), kterého je zapotřebí v téhle kapitole, je součástí sady CMAG00H33A. Obr Pro informaci, jak otevřít horní vkládací válec, se podívejte na krok 1 až 4 v kapitole Použijte vhodný dřevěný špalík (1) a zabráníte tak pootočení řezacího bubnu. Pozor: během celé opravy na řezacím ústrojí se vyhněte kontaktu s ostřím nožů frézovacího bubnu. 3. Obstarejte si momentový klíč (o rozsahu až do 400 Nm) a dle níže uvedeného postupu vypočítejte jeho nastavení. Obr CZ
15 VÝPOČET NASTAVENÍ MOMENTOVÉHO KLÍČE: 4. Moment dotažení šroubů hřídele řezacího bubnu je 400 Nm (-20 / + 80 Nm). Protože není možné, zpřístupnit hlavy šroubů regulérním nástavcem, je součástí sady CMAG00H33A dodávaný i speciální nástavec s číslem Toto prodloužení je delší než samotný momentový klíč, a proto momentový klíč musí být nastaven na nižší hodnotu. 5. Změřte hodnotu X (viz. Obr. 3). Důležité: Změřte hodnotu X přesně, jak udává obrázek (ze středů). 6. Nasaďte prodloužení (1) na váš momentový klíč. Bude-li to nutné použijte redukci 14x18 mm. 7. Změřte hodnotu Y (viz. Obr. 3). Důležité: Změřte hodnotu X přesně, jak udává obrázek (ze středů). 9. Za pomocí vzorce vypočítejte nastavení momentového klíče: Nastavení m. klíče (Nm) = X Y x 400 Nm Obr CZ
16 Na obou stranách řezacího bubnu: 10. Důkladně očistěte všech šestnáct hlav (1) šroubů hřídele (osm na každé straně). Obr. 4 Na obou stranách řezacího bubnu: 11. Zkontrolujte a nastavte na všech 16 šroubech hodnou vypočítanou v kroku 9. Poznámka: Označte si šrouby tak, aby bylo jasné, které jsou zkontrolovány. 12. Pokud zjistíte, že minimálně jeden ze šroubů je pod hranicí kontrolovaného momentu, nepovolujte šrouby, ale celou stranu řezacího bubnu přetáhněte tak, jak ukazuje Obr. 6. Poznámka: Označte si šrouby tak, aby bylo jasné, které jsou zkontrolovány a dotaženy. Obr U strojů, které spadají pod kapitolu 2, v tomto místě rovnou pokračujte kapitolou 2 (nic už nemontujte nazpět). 14. V opačném případě znovu namontujte podávací válec v obráceném pořadí demontáže. Obr CZ
17 KAMPAŇ H33 ÚROVEŇ 2 VÝMĚNA DESKY RÁMU HORNÍHO VKLÁDACÍHO VÁLCE POKYNY K OPRAVĚ Před zahájením opravy, prosím, přečtěte všechny níže uvedené instrukce. Sada CMAG00H33B obsahuje: Díl Popis Kusů Číslo dílu 1 Deska Umístěte stroj v dílně či na tvrdé rovné ploše vhodně. Demontujte sběrač, tak jak je uvedeno v návodu k obsluze v kapitole 3. Aktivujte parkovací brzdu. Vypněte motor a vytáhněte startovací klíček. 2. Pomocí bateriového vypínače odpojte baterie. 3. Ujistěte se, že boční polohování je zajištěno čepem (1). Obr Vyjmutí rámu horního plnícího válce proveďte podle návodu k obsluze kapitoly 3 (použijte i speciální trojúhelníkový nástroj tzv. A-rám). 5. Vyjmutí rámu horního plnícího válce lze možno demontovat i podle dílenské příručky kapitoly K.25.J. 6. Pro demontáž rámu použijte vhodné zvedací zařízení (500 kg). Rám umístěte na vhodnou pracovní plochu. Poznámka: U strojů které spadají pod kapitolu 1B, pokračujte touto (kapitolou 1B) před další opravou. Obr. 2 Obr CZ
18 7. Připravte si dvě kovové trubky (1 a 2). Jedna je dlouhá 882 mm a druhá 908 mm (viz Obr. 4). Poznámka: Trubky (1) a (2) jsou zapotřebí ke kontrole geometrie rámu. Obr. 4 Na zadní straně rámu: 8. Aby jste zabránili deformaci rámu, vložte do něj 882 mm trubku (1), tak jak je ukázáno v Obr Přidržte trubku (1) a přibodujte ji k rámu. 10. Odřízněte starou přivařenou desku (4). Svary (3) rozřízněte vhodnou metodu (plynovou řezací soupravou, bruskou). Obr. 5 Na čelní straně rámu: 11. Odřízněte svary (1) a (2) desky a to za pomocí vhodné metody (plynovou řezací soupravou, bruskou). Obr Kladivem odstraňte vyříznutou desku. 13. Bruskou odstraňte poslední zbytky svárů a zarovnejte povrch rámu. Obr CZ
19 14. Důležité: Zkontrolujte, zda všechny rohy (1) jsou vybroušeny. Obr Nasaďte 908 mm trubku (1) do rámu a tím zajistíte správnou geometrii rámu (viz Obr. 9). Poznámka: 908 mm trubka má o 2 mm vetší rozměr, což má pozitivní vliv na správnou geometrii rámu po ochladnutí. 16. Přibodujte trubku (1) k rámu. Obr. 9 Na obou stranách nové desky (1) s číslem dílu , která byla součástí sady: 17. Na nové desce (1) odstraňte materiál (2 a 3). Nerovnosti odstraňte bruskou. Obr Vsaďte novou desku (1) s číslem dílu do rámu. 19. Rovnoměrně zatlačte na vrchní stranu desky (1) proti desce (2). Obr CZ
20 20. Zatlačte desku (1) proti stávající desce (2) rámu. 21. Spodní část desky (1) umístěte na obou koncích od závitu (3) ve vzdálenosti 82 mm. 22. Přibodujte desku na rám a překontrolujte správné umístění. Obr. 12 Na zadní a přední části rámu: 23. Přivařte vrchní část desky (1) na rám. Délku svaru udělejte 50 mm dlouhou a mezery 65 mm dlouhé. 24. Přivařte celý obvod strany (1) na rám. Důležité: Zajistěte, aby všechny sváry byly kvalitní (provařený kořen atd.). 25. Nechte rám vychladnout. Obr. 13 Důležité: Rovným pravítkem zkontrolujte rovinnost spodní strany desky (1). 26. Demontujte trubku (2, Obr. 13 a 14) i druhou trubku (3, Obr. 13). 27. Ujistěte se, že vzdálenost mezi závity (1) je 906 až 907 mm (viz. Obr. 15). 28. Důkladně očistěte desku (2) a nalakujte ji. Obr. 14 Poznámka: U strojů, které spadají pod kapitolu 4, tak v tomto bodu začněte s touto kapitolou V dílenské příručce pod kapitolou K.25.J, najdete postup montáže horního vkládacího válce. 30. V obráceném pořadí demontáže namontujte vkládací válce. Obr CZ
21 KAMPAŇ H33 ÚROVEŇ 3 ZABRÁNĚNÍ KONTAKU NA BOČNÍ PÍSTNICI POKYNY K OPRAVĚ Před zahájením opravy, prosím, přečtěte všechny níže uvedené instrukce. Není třeba žádných dílů. 1. Hřídel (1) a svařené pouzdro (2) na levé straně rámu musí být předěláno tak, aby nedocházelo ke kontaktu s pístnicí. Poznámka: Není vyloučeno, že tato oprava na stroji již byla provedena ( Kampaň 574 z roku 2009). 2. Dle Obr. 2 si označte místo řezu hřídele. Obr Prostor kolem hřídele (1) zakryjte nehořlavým materiálem (viz.) Obr. 3. Obr. 2 Obr CZ
22 4. Vhodnou bruskou uřízněte část materiálu z hřídele (1) a podložky (2). Řez udělejte po čáře (krok 2) až po vrchní část desky (3). 5. Vše začistěte a přetřete barvou. 6. U strojů, které spadají pod kapitolu 2, v tomto místě rovnou pokračujte kapitolou 2. V opačném případě pokračujte další kapitolou. Obr CZ
23 KAMPAŇ H33 ÚROVEŇ 4 VÝMĚNA PODPĚRY GUMOVÝCH DORAZŮ HORNÍHO VKLÁDACÍHO VÁLCE POKYNY K OPRAVĚ Před zahájením opravy, prosím, přečtěte všechny níže uvedené instrukce. Sada CMAG00H33C obsahuje: Díl Popis Kusů Číslo dílu 1 Gumový doraz Podpěra Na levé straně vkládacího válce: 1. Vyměňte dva staré dorazy (1) za dva nové dorazy (1) s číslem dílu , které jsou součástí sady. 2. Znovu použijte původní matky a podložky. Poznámka: některé stroje jsou vybavené tzv. saňovým držákem. Obr. 1 Na pravé straně vkládacího válce: 3. Demontujte tři šrouby (1) a vytáhněte podpěru gumových dorazů. 4. Starou podpěru můžete odložit, ale spojovací materiál si ponechte. Obr. 2 Obr CZ
24 5. Namontujte dva nové dorazy (1) s číslem dílu na podpěru (2) s číslem dílu , obojí sada obsahuje. Použijte původních dílů a stejné množství podložek. 6. V dílenské příručce pod kapitolou K.25.J, najdete postup montáže horního vkládacího válce. 7. Spusťte válec na gumové dorazy. Důležité: Množství podložek (3) nastavte podle: Převodovka horního vkládací válce na levé straně a domeček ložiska na pravé straně leží na všech čtyřech gumách. Přední strana horního vkládacího válce je rovnoběžná s válcem detektoru kovu a mezera mezi nimi je minimální. 8. Nazpět namontujte horní vkládací válec a to v obráceném pořadí demontáže. Obr CZ
25 KAMPAŇ H33 ÚROVEŇ 5A OPRAVA MONTÁŽE OTĚROVÉ DESKY ŘEZACÍHO BUBNU POKYNY K OPRAVĚ Před zahájením opravy, prosím, přečtěte všechny níže uvedené instrukce. Sada CMAG00H33D obsahuje: Díl Popis Kusů Číslo dílu 1 Otěrová deska Podložka (strana) Vymezovací podložka Podložka (střed) Centrální podpěra Kryt (levý) Kryt (pravý) Vydutá boční deska (levá) Vydutá boční deska (pravá) Šablona Šablona Klín Deska Důležité: Nová otěrová deska (1) s číslem dílu je dodávaná ve dvou různých verzích. Výška příchytné kostky (2) je rozdílná. 1. Položte novou otěrovou desku (1) na rovnou plochu a změřte hodnotu X (viz obr. 3) a tím zjistíte jakou verzi desky jste obdrželi. Obr. 1 Obr CZ
26 2. Verze 1: Výška desky X je 60,6 +/-1 mm. Na této verzi se vždy užívá jen sady tří podložek (1). Obr Verze 2: Výška desky X je 54,6 +/-1 mm. Na této verzi se vždy užívá jen sady čtyř podložek (1). Obr Umístěte stroj v dílně či na tvrdé rovné ploše vhodně. Aktivujte parkovací brzdu. Vypněte motor a vytáhněte startovací klíček. 5. Pomocí bateriového vypínače odpojte baterie. 6. U strojů, které spadají pod kapitolu 15B, tak před dalším pokračováním přejděte ke kapitole 15B. 7. Pro informace ohledně demontáže crop processoru se podívejte do návodu k obsluze Úroveň Pro informace ohledně demontáže řezacího ústrojí se podívejte do návodu k obsluze Úroveň Demontujte otěrovou desku řezacího bubnu. (1). Pozor: během celé opravy na řezacím ústrojí se vyhněte kontaktu s ostřím nožů řezacího bubnu. 10. Nyní přejděte ke kapitole 15A. Obr CZ
27 Na obou stranách rámu řezacího ústrojí: 11. Zkontrolujte T-držák (1), zda nemá trhliny či jiné poškození. 12. Pokud na držáku (1) zjistíte vady, přejděte ke kroku Pokud držák(y) je nepoškozen, zvětšete jeho stávající otvory na 17 mm a přejděte ke kroku 24. Obr Vhodnou bruskou odstraňte poškozený držák. 15. Odstraňte zbývající svary a upravte plochu (1) pro nové držáky. Obr Vhodným nástrojem odstraňte zbylý materiál z otvorů (1). Důležité: Zajistěte, aby tvar děl byl stále pravoúhlí, jelikož otvory jsou výchozími body pro správné umístění nových podpor. Obr Na rám umístěte desku (1) s číslem dílu a klín (2) s číslem dílu , které jsou součástí sady. Pravoúhlé díry v rámu použijte pro správné nastavení desek. 18. Nabodujte desku (1) a klín (2) k rámu. 19. V případě potřeby opakujte na druhé straně rámu postu z kroku 14 až Na obou stranách zkontrolujte desky (1), zda jsou v jedné linii a společně souběžné. 21. V případě potřeby opravte. Obr CZ
28 22. Již pořádně přivařte desku (1) a klín (2) k rámu. 23. Důležité: Očistěte sváry a celý svařenec, tak aby byl hladký a rovný. Obr Namontujte novou otěrovou desku (1) s číslem dílu k tomu použijte M16x90 šrouby (2) s číslem dílu , podložky (3) s číslem dílu , vymezovací podložky (4) s číslem dílu a plochou podložku (5) s číslem dílu , všechny díly jsou součásti sady. 25. Důležité: Ujistěte se, že deska (1) a podložky (3) dokonale leží na držácích (6) a že nedochází ke kontaktu mezi sváry kolem držáku (6). Poznámka: Dle verze desky vždy použijte tři nebo čtyři podložky (3), tak jak je uvedeno v kroku 1, 2 a Namontujte prostřední podpěru (1) s číslem dílu přímo na desku (2) za pomocí šroubů M16x90 s číslem dílu , podložky s číslem dílu , vymezovací podložky a ploché podložky s číslem dílu všechny díly jsou dodány v sadě. Poznámka: Dle verze desky vždy použijte tři nebo čtyři podložky, tak jak je uvedeno v kroku 1, 2 a Umístěte prostřední podporu (1) tak, že její otvory jsou vystředěny s děrami otěrového plechu (2). Spojte díly (1 a 2) původními šrouby. 28. Zatlačte otěrový plech (2) tak, že se dotkne prostřední podpora (1) dotkne držáku (3). Důležité: Ujistěte se, že čelní hrana otěrového plechu je rovnoběžná s držákem (3) rámu řezacího ústrojí. Obr. 11 Obr CZ
29 Důležité: Zkontrolujte, zda nedochází ke kontaktu svárů (2) s podpěrou (1). V případě potřeby podpěru (1) zabruste. Obr Tam, kde je to nutné, odstraňte barvu a připravte plochu pro svařování. 30. Přivařte podpěru (1) všech dotykových ploch na rám. 31. Namontujte otěrovou desku a to na nejnižší polohu, tak jak je v kroku 24 popsáno a na Obr. 11 zobrazeno. Obr. 14 Na obou stranách řezacího ústrojí: 32. Za pomocí šablony (1) s číslem dílu označte pozice oválných děr, ve kterých budou pouzdra otěrového plechu. Důležité: Tohle značení nám ukáže pouze přibližnou pozici oválných děr. Projděte následující instrukce k opravě, kde je uvedeno, jak stanovit přesnou pozici. Obr. 15 Pohled ze spodu řezacího ústrojí: 33. Zkontrolujte vyrovnání osy pouzdra otěrové desky (1) s osou oválného otvoru v rámu (2). Obr CZ
30 34. Vlevo či vpravo nakreslete nový obrys, tím zajistíte správné vyrovnání na pouzdrech (viz Obr. 16). Poznámka: Tento úkon může být potřebný k vyrovnání tolerancí rámu. Obr. 17 Otěrová deska je namontovaná v nejnižší poloze: 35. Změřte hodnotu X od koncové hrany desky k pouzdru (1) a to za předpokladu, že deska je namontovaná v nejnižší poloze. Obr Vyberte nejnižší bod obrysu oválného otvoru a k němu přičtěte 5 mm. Y = X + 5 mm 37. Označte nový nejnižší bod obrysu (1) a to již s hodnotou Y od spodní hrany boční desky. 38. Demontujte otěrovou desku z podpor. 39. Vhodnou vrtačkou / fortunou vyvrtejte otvor dle upraveného obrysu (1). Obr Do nejvyšší polohy namontujte otěrovou desku (1). K tomu použijte podložky (2) mezi deskou (1) a podpěrou (3), šrouby (4) s číslem dílu , vymezovací podložky (5) s číslem dílu a podložky (6) s číslem dílu vše je součásti sady. Poznámka: Dle verze desky vždy použijte tři nebo čtyři podložky, tak jak je uvedeno v kroku 1, 2 a 3. Obr CZ
31 Na obou stranách rámu řezacího ústrojí: 41. Až po závit (2) rozšiřte otvor směrem nahoru (viz Obr. 21). 42. Demontujte otěrové plechy z podpor. 43. Vhodnou vrtačkou / fortunou vyvrtejte otvor dle upraveného obrysu (1). 44. Očistěte a nalakujte rám. Obr Namontujte nové otěrové desky na podpory. 46. Nastavte vymezovací podložky tak, aby jste docílili mezery 7 až 13 mm mezi otěrovou deskou a hroty nožů. 47. Dotáhněte šest šroubů (1) momentem 248 +/- 5 Nm. Poznámka: Dle verze desky vždy použijte tři nebo čtyři podložky, tak jak je uvedeno v kroku 1, 2 a 3. Obr. 22 Na obou stranách rámu řezacího ústrojí: 48. Našroubujte M12x40 šroub (1) s číslem dílu a vymezovací podložku (2) s číslem dílu a podložku (3) s číslem dílu do pouzdra (4). 49. Dotáhněte šroub (1) momentem 150 +/- 15 Nm. Obr. 23 Na koši: 50. Změřte délku X dílu (1) a naměřenou hodnotu si zapište. Tuto hodnotu budete při další přestavbě potřebovat. Obr CZ
32 51. Vytočte tři šrouby (1) a vytáhněte páku (2). 52. Vytočte seřizovací šroub (3). 53. Tento spojovací materiál zlikvidujte. Obr. 25 Pod košem: 54. Použijte vhodné zvedací zařízení na zavěšení koše. 55. Vytočte dva upevňující šrouby (1). Důležité: Neměňte nastavení šroubu (2). Obr Povolte tyčky (1) a demontujte koš (2) ze stroje. 57. Koš postavte na vhodný pracovní stůl. Obr Po vhodném umístění koše na stole. Na obou stranách koše: 59. Důležité: Vytvořte si obrys (1) dílu (2) na rám, a tím si označíte přesné místo pro usazení nového dílu (2). 60. Demontujte šrouby (3) a přítlačnou desku (4). 61. Vymontujte a zlikvidujte postraní desky (2). Obr CZ
33 62. Umístěte šablonu (1) s číslem dílu na vnitřní stranu koše. 63. Srovnejte šablonu (1) dle Obr Na koši si vyznačte obrys šablony (1). 65. Podle obrysu šablony vyřízněte vhodnou bruskou část koše. 66. Řez pečlivě začistěte. Obr Určete osu (2) koše. Na pravé straně koše: 68. Umístěte přední konec nové desky (1) s číslem dílu na koš a to od okraje desky (1) a osy (2) koše ve vzdálenosti 480 mm. Obr Ujistěte se, že deska (1) je rovnoběžná s stávající deskou (2) koše. 70. Ujistěte se, že hrana (3) desky (1) je shodná se spodní deskou (4) koše. 71. Přibodujte desku na koš. 72. Zkontrolujte umístění desky (1). Obr Přivařte desku (1) na vnitřní stranu koše. Obr CZ
34 74. Přivařte desku (1) na vnější stranu koše. Důležité: Nesvařujte v blízkosti oválné díry (2). Obr Namontujte chránící desku (1) s číslem dílu a to za pomocí stávající desky (2). Při montáži dbejte na přesném umístění, ke kterému slouží obrysová čára (3) z kroku 59 (Obr. 28). 76. Stejné úkony proveďte i na levé straně a použijte novou desku s číslem dílu a boční desku s číslem dílu vše je součástí sady. 77. Přejděte ke kapitole 5D. Obr CZ
35 KAMPAŇ H33 ÚROVEŇ 5B: KONEKTOR SENZORU KLEPÁNÍ POKYNY K OPRAVĚ Před zahájením opravy, prosím, přečtěte všechny níže uvedené instrukce. Potřebné díly ze sady CMAG00H33D: Díl Popis Kusů Číslo dílu 1 Záslepka Vhodně umístěte stroj v dílně či na tvrdé rovné ploše. Aktivujte parkovací brzdu. Vypněte motor a vytáhněte startovací klíček. 2. Pomocí bateriového vypínače odpojte baterie. Na obou senzorech klepání: 3. Odřízněte pásku konektoru (1) spojeného s kabeláží. 4. Rozpojte konektor (1). 5. Otevřete plastový kryt (2). Obr Za pomocí malého šroubováku rozpojte zámek (1) na horní straně konektoru. 7. Stlačeným vzduchem vyčistěte rozdělaný konektor. Obr. 2 Obr CZ
36 8. Umístěte novou ucpávku (1) s číslem dílu dodávanou v sadě do volného otvoru v konektoru a zatlačte ho dovnitř. 9. Elektroinstalaci smontujte dle obráceného pořadí demontáže. Obr CZ
37 KAMPAŇ H33 ÚROVEŇ 5C VÝMĚNA O-KROUŽKU HYDROMOTORU POKYNY K OPRAVĚ Před zahájením opravy, prosím, přečtěte všechny níže uvedené instrukce. Potřebné díly ze sady CMAG00H33D: Díl Popis Kusů Číslo dílu 1 O-kroužek Na hydromotoru pohonu vkládacích válců: 1. Vyměňte o-kroužek (1) za nový o-kroužek s číslem dílu dodávaný v sadě. Poznámky: Důkladně očistěte hydromotor na dosedací a okolní ploše o- kroužku. O-kroužek před montáží potřete čistým olejem. 2. Stejný postup výměny o-kroužku zopakujte na strojích, které jsou dovybaveny (volitelně) hydromotorem pro pohon řezacího ústrojí. Obr. 1 Obr CZ
38 KAMPAŇ H33 ÚROVEŇ 5D Instalace sady úpravy metače POKYNY K OPRAVĚ Před zahájením opravy, prosím, přečtěte všechny níže uvedené instrukce. Sada CMAG00H33E obsahuje: Obr CZ
39 Díl Popis Číslo dílu Kusů Díl Popis Číslo dílu Kusů 1 Otěrová deska (L) Páka Otěrová deska (zadní) Přítlačná deska Úhlová deska Dvířka Otěrová deska (R) Rameno (P) Kostka Rameno (L) Vyrovnávací podložky Aretace Nastavitelná deska Šablona Příruba Šablona Kryt Pouzdro Těsnění Pouzdro Podpěra Rám metače Ochranná páska M 28 Deska (758x170.8mm) Přítlačná deska Deska (754x84.5mm) Pouzdro Tyč (Ø8 mm) Přítlačná deska Tyč (Ø10 mm) Přítlačná deska Ochranná deska Poznámky: Ne všechen spojovací materiál není zobrazen na Obr. 1. Díly 29, 31 a 32 jsou pro crop processor s průměrem 250 mm. Díly 28 a 30 jsou pro crop processor s průměrem 200 mm Postavte celý smontovaný metač na vhodný pracovní stůl. 2. V dílenském manuálu v kapitole K.35.E naleznete návod na demontáž zadního otěrového plechu metače. 3. Demontujte díly (1) a mazací trubičku (2). Namontujte nový rám metače s číslem dílu dodávaného v sadě. Poznámka: Převlečné matky trubičky (2) mazání dotáhněte momentem 12 Nm. Důležité: Neměňte nastavení (délku) dílů (1). Na pravé straně rámu metače: 4. Demontujte pojistný kroužek (1). Obr. 2 Obr CZ
40 5. Demontujte a zlikvidujte přírubu (1). 6. Povolte čtyři šrouby (2) a vytáhněte přírubu (3). Demontované díly uschovejte. Na pravé straně rámu metače: 7. Povolte čtyři šrouby (2) a posuňte rám metače doprava. 8. Použijte vhodného zvedacího zařízení a odtáhněte rám metače od kola metače. Obr Demontujte desky (1 a 2) a vedení mazání (3). Za pomocí původního spojovacího materiálu namontujte tyto díly na nový rám metače. Obr Namontujte nové (levý a pravý) otěrové plechy (1) s čísly dílů a K montáži použijte nové šrouby M10x20 s číslem dílu , M10 matky s číslem dílu a podložky s číslem dílu vše je součástí sady. Obr Namontujte dva nové boční kryty (1) s číslem dílu a k tomu použijte nové šrouby M8x20 s čísly dílu a podložky s číslem dílu vše je součástí sady. Obr CZ
41 12. Ze starého rámu demontujte desku (1) a namontujte ji na nový rám (2). K tomu použijte (v sadě dodávané) nýty s číslem dílu Namontujte nový rám (2) metače na kolo metače. Obr. 8 Na obou stranách rámu metače: 14. S použitím původního spojovacího materiálu namontujte přírubu (1). Na pravé straně rámu metače: 15. Namontujte nový díl (2) s číslem dílu a znovu nasaďte pojistný kroužek, tak jak je zobrazeno v Obr U strojů, které spadají pod kapitolu 6, tak dále pokračujte touto kapitolou. 17. Namontujte pravé uložení rámu metače a to v obráceném pořadí demontáže. 18. Namontujte nové kostky (1) s číslem dílu na zadní otěrovou desku (2) metače s číslem dílu Použijte šrouby M10x40 s číslem dílu a podložky s číslem dílu vše je součástí sady. Poznámka: Šrouby dotáhněte pouze rukou. Obr. 9 Obr Namontujte smontovanou otěrovou desku (1) do rámu metače. Obr CZ
42 Na obou stranách rámu metače: 20. Namontujte novou desku (1) s číslem dílu na rám metače (2) a upevněte ji na otěrovou desku (3) za pomocí dvou šroubů M12x45 (4) s číslem dílu a matky M12 s číslem dílu vše je součástí sady. Šroubové spojení dotáhněte tak, že šrouby (4) půjde ještě rukou pootočit. 21. Zašroubujte nový šroub M12x120 (5) s číslem dílu do desky (1) s kontramatkou M12 (6) s číslem dílu Namontujte dvě nové matky M12 (7) s číslem dílu na šroub (5). 23. Namontujte nový šroub M12x70 (8) s číslem dílu a kontramatku Šroubové spojení dotáhněte tak, že šroubem půjde ještě rukou pootočit. Důležité: Šrouby (4 a 8) namontujte tak, že hlavy budou směřovat ven. 24. Namontujte šroub (1) se čtyřmi novými matkami M12 (3) s číslem dílu na držák (2). Ujistěte se, že šroub (1) se dá ještě rudkou pootočit. Obr. 12 Obr. 13 Na obou stranách rámu metače: 25. Namontujte nový šroub M12x100 (1) s číslem dílu se dvěmi novými matkami M12 (2) s číslem dílu vše je součástí sady. Ujistěte se, že šroubem pootočíte rukou. Důležité: Namontujte šrouby (1) tak, že hlavy budou směřovat dovnitř. Obr CZ
43 26. Namontujte novou úhlovou desku (1) s číslem dílu přes otěrovou desku. K tomu použijte tři nové M8X20 šrouby (2) s číslem dílu , matky M8 s číslem dílu a podložky s číslem dílu vše je součástí sady. Poznámka: Na tomto místě dotáhněte šrouby (2) pouze rukou. Obr. 15 Na obou stranách koše: 27. Nad pouzdrem (2) odstraňte barvu v oblasti (1). Obr Usaďte nové pouzdro (1) s číslem dílu pomocí šablon (2 a 3) s čísly dílů a vše je součástí sady. 29. Za pomocí šablony (2) stanovte vzdálenost mezi pákou (4) a novým pouzdrem (1). 30. Za pomocí šablony (3) stanovte vzdálenost mezi původním pouzdrem (5) a novým pouzdrem (1). Obr Otočte pouzdrem (1) tak, že bude dobře sedět na ploše koše a bude rovnoběžná s původním pouzdrem. 32. Přibodujte pouzdro (1) na rám. 33. Zkontrolujte umístění pouzdra (1) a odstraňte šablony. Důležité: Důkladně zkontrolujte správné umístění pouzdra (1). 34. Přivařte pouzdro (1) na rám. 35. Původní pouzdra odbruste a místo přetřete barvou. Obr CZ
44 36. Vytočte dva šrouby (1) od aretace háku (2) a vyměňte díl (3) za nový s číslem dílu , který je součástí sady. Obr. 19 Na travní dvířka (1) s číslem dílu : 37. Namontujte nové těsnění (2) s číslem dílu a použijte i novou přítlačnou desku (3) s číslem dílu , podložky s číslem dílu a matky M6 s číslem dílu vše je součástí sady. Obr Odřízněte krycí pásku (1) s číslem dílu a to na tloušťku nové přítlačné desky (2) s číslem dílu a nalepte ji na hranu desky (2). Použijte Loctite 401 nebo jiné vhodné lepidlo. 39. Namontujte přítlačnou desku (2) na travní dvířka (3) a k tomu použijte novou přítlačnou desku (4) s číslem dílu , šrouby M6x16 s číslem dílu a podložky s číslem dílu vše je dodané v sadě. Obr Umístěte travní dvířka do zadní části koše. Na pravé straně koše: 41. Upevněte nové rameno (1) s číslem dílu na travní dvířka a to za pomocí nových šroubů M12x40 (2) s číslem dílu a podložky s číslem dílu vše je dodané v sadě. 42. Upevněte rameno (1) na rám koše a k tomu použijte nové šrouby M12x20 (3) s číslem dílu a podložky s číslem dílu vše je dodané v sadě. 43. Upevněte páku (4) na travní dvířka a k tomu použijte nové pouzdro (5) s číslem dílu , šroub M12x85 (6) s číslem dílu a podložky Obr CZ
45 Na levé straně koše: 44. Upevněte nové rameno (1) s číslem dílu na travní dvířka a k tomu použijte spojovací materiál, který je součástí sady, postup proveďte dle kroku Upevněte rameno (1) na koš a k tomu použijte spojovací materiál, který je součástí sady, postup proveďte dle kroku Připevněte páku (2) na travní dvířka a použijte nového pouzdra (3) s číslem dílu , šroub M12x60 s číslem dílu a podložku s číslem dílu vše je součástí sady. Obr. 23 Na pravé straně koše: 47. Namontuj a jen rukou dotáhni nový šroub M16x45 (1) s číslem dílu , použijte kontramatku M16 (2) s číslem dílu , matku M16 (3) s číslem dílu a dvě podložky s číslem dílu vše je součástí sady. 48. Použijte vhodného zvedacího zařízení a smontujte koš v přesně opačném pořadí demontáže. 49. Nastavte délku tyčky (1) na hodnotu X tak, jak je popsáno v kroku 50 (Obr. 24) Kapitoly 5A a dotáhněte matky (3) na obou koncích tyčky (1), a tím se na rámu zajistí přední konec koše. Obr. 24 Spodní část koše: 50. Namontujte dva šrouby (1). Důležité: Neměňte nastavení šroubu (2). 51. V dílenské příručce v kapitole K.35.E naleznete návod na montáž metače zpátky do stroje. Obr. 25 Obr CZ
46 52. Namontujte páku (1) a použijte tří nových šroubů M10x25 (2) s číslem dílu a podložky s číslem dílu vše dodávané v sadě. Poznámka: Spojovací materiál dotáhněte pouze rukou. 53. Namontujte a rukou dotáhněte nový šroub M10X70 (3) s číslem dílu , matku M10 s číslem dílu a podložky s číslem dílu vše je součástí sady. Obr. 27 V pracovní části stroje: 54. Zajistěte páku (1) v pozici "tráva". 55. Označte a vyvrtejte dvě díry o 9 mm (2) do pravé stěny servisní zóny (viz Obr. 28). Obr Namontujte novou podporu (1) s číslem dílu a použijte novou přítlačnou desku s číslem dílu na zadní straně desky (2), dva nové šrouby M8x25 (3) s číslem dílu , podložky s číslem dílu a matky M8 s číslem dílu vše je dodáváno v sadě. Šrouby dotáhněte pouze rukou. 57. Namontujte novou bezpečnostní aretaci (4) s číslem dílu s novým šroubem M10X35 s číslem dílu , matku a podložku Ujistěte se, že aretace (4) se dá lehko ovládat rukou. 58. V návodu k obsluze v kapitole 3 najdete informace o zapnutí pozice Tráva u systému Variflow. 59. Ujistěte se, že páka (1) je zajištěna v pozici (2). Obr. 29 Obr CZ
47 Na obou stranách travní dvířka: 60. Šroub (3, Obr. 27) nastavte tak, že pouzdro (1) bez problému zapadá do otvoru rámu metače (viz obr. 31). Důležité: Pouzdro (1) musí s jistým předpětím ležet na rámu metače. 61. Dotáhněte šrouby (2, Obr. 27) a tím zajistíte páku. 62. V případě, že pouzdro (1) není zarovnané s otvorem v rámu metače, postupujte následovně: Nastavte výšku koše šrouby (2, Obr. 26). Pootočte košem a to za pomocí dílu (1, Obr. 33). Travní dvířka v zavřené pozici: 63. Zatlačte šroub M16x45 (1) proti kostce (2) na páce (3) a dotáhněte matku (4) a (5) a tím zajistíte šroub (1). Poznámka: Šroub (1) zabrání spodnímu dílu travních dvířek skoku do koše, a to když je od crop processoru tlačený. Tohle by byl případ, když by obsluha při zavřených travních dvířkách dala pozici "kukuřice". Obr. 31 Obr. 32 Důležité: Když nastavíte délku dílů (1), musíte otevřít travní dvířka a Variflow systém do pozice kukuřice" zařadit (viz Úroveň 3 v návodu k obsluze). Tím se ujistíte, že spodní kanál (2) je s kanálem (3) vyrovnán. 64. Namontujte devět nových zaslepených matek (4) s číslem dílu a dotáhněte je momentem 25 Nm. 65. Namontujte kryt (5) a k tomu použijte původní spojovací materiál. Obr CZ
48 66. Použijte sadu čtyř podložek (1) s číslem dílu Podívejte se do dílenské příručky na kapitolu K.35, kde je popsáno nastavení vzdálenosti mezi otěrovou desku a lopatkami metače a nastavení z obr. 36 (Y = 124 +/- 5 mm). 67. Použijte Loctite 242 nebo jiné vhodné lepidlo na závity šroubů (2). Šrouby namontujte a dotáhněte. Obr. 34 Poznámka: Za pomocí vhodného pravítka zkontrolujte proti horní ploché straně otěrové desky (1) hodnotu Y (viz Obr. 36). Obr. 35 Obr CZ
49 V servisní oblasti stroje: 68. Nastavte rameno (1) do servisní oblasti stroje. V této pozici se podívejte na nastavení tráva a kukuřice. Obr Do nové podpěry (2) zamkněte páku travních dvířek (1). 70. Nastavte držák (2) na maximální výšku tak, že páka (1) se nedotkne držáku (3) při uvolnění z podpěry (2). 71. Dotáhněte matky (4) podpory (2). Důležité: Tato nova poloha je pro normální a těžkou zelenou sklizeň připravena. Obr Zamkněte páku (1) travních dvířek v původní podpěře (2). Důležité: Tato poloha může být zvolena pro lehkou a suchou sklizeň. Obr. 39 Na obou stranách rámu metače: 73. Úplně otevřete kryt (1). 74. Podívejte se na kapitolu 5C. 75. Podívejte se do dílenské příručky na kapitolu 3, kde naleznete postup montáže řezacího ústrojí. 76. Dále najdete postup montáže rámu předního crop proccesoru. Obr CZ
50 ÚPRAVA RÁMU PŘEDNÍHO CROP PROCESSORU: 77. Demontujte přední rám (1) crop processoru dle dílenské příručky kapitoly K.30.D. 78. Umístěte rám crop processoru na vhodný stůl. Obr. 41 Na předním rámu crop processoru: 79. Odstraňte barvu na obvodu desky (1), tak jak ukazuje Obr. 42. Obr. 42 Na 250mm válcích crop processoru: 80. Umístěte novou tyčku (1) s číslem dílu na plochu (2) (viz Obr. 43). 81. Vyrovnejte tyčku (1) s plochou (3). 82. Přivařte tyčku (1) pevně k rámu (sváry 60 mm dlouhé a mezery 55 mm). 83. Umístěte novou desku (4) s číslem dílu na plochu (2) a tyčku (1) tak, že vznikne hodnota 16 mm (viz Obr. 43). 84. Zarovnejte konec desky (4) s plochou (3). Obr Přivařte desku (1) na rám a na tyčku. Sváry udělejte sedm 60 mm dlouhé s mezerou 55 mm. Na stranách (2) udělejte 65 mm dlouhé sváry. Obr CZ
51 86. Pootočte crop processorem tak, že boční desky (1) na rámu budou zpřístupněny. Obr. 45 Na obou stranách přední části rámu: 87. Označte obrys bočných desek rámu podle rozměru ukázaných na Obr Za použití vhodné brusky přizpůsobte desku na obrys. 89. Očistěte plochy po svařování a natřete je barvou. 90. Podívejte se do dílenského manuálu kapitoly K.30.D na montáž crop processor Obr Vyměňte kryt (1) pevné napínací kladky crop processoru za nový s číslem dílu Na 200mm válcích crop processoru: 92. Umístěte novou tyčku (1) s číslem dílu a desku (2) s číslem dílu na desku (3), tak jak je zobrazeno na Obr Srovnejte roh desky (2) s plochou (4). 94. Přivařte tyčku (1) na rám (délka svaru 60 mm a mezery 55 mm). Obr Přivařte desku (2) na rám a na tyčku. Sváry udělejte po celé délce o 60 mm dlouhých svárech s mezerami 55 mm. Po stranách udělejte čtyři 30 mm dlouhé sváry o mezerách 20 mm. Obr CZ
