Vnější zateplovací systém, mezinárodně označovaný zkratkou ETICS (external thermal insulation composite system)

Transkript

1

2 Vnější zateplovací systém, mezinárodně označovaný zkratkou ETICS (external thermal insulation composite system) V České republice nejrozšířenější technologií zlepšování tepelně technických parametrů obvodových plášťů budov.

3 Tepelně-technické parametry zajištuje vrstva tepelné izolace (pěnový polystyren, desky nebo lamely z minerálních vláken, případně materiály na bázi polyuretanu a polyisokyanuátu) Tepelná izolace se lepí a kotví k soudržnému podkladu. Způsob lepení a kotvení je stanoven v technologickém postupu výrobce Na tepelnou izolaci se natahuje základní vrstva, složená ze stěrkové hmoty, do které se hladítkem vtlačuje skleněná síťovina. Na tu se obvykle natahuje další vrstva stěrkové hmoty. Na dokončenou základní vrstvu se obvykle nanáší probarvená omítka

4 Zateplení by měl předcházet stavebně-technický průzkum objektu a studie, která hodnotí objekt jako celek. Z takovéto studie vzejdou návrhy optimálních řešení pro snížení spotřeby energie na vytápění. Pro vnější kontaktní zateplovací systém ETICS by měl být vždy zpracován provádějící projekt, který definuje úpravu nebo případnou sanaci podkladní konstrukce, technologii ETICS, a to včetně tloušťky a materiálu tepelné izolace, typu omítky, způsobu a hustoty kotvení, v neposlední řadě také řešení všech kčních detailů na fasádě. Z hlediska dlouhodobé životnosti zateplovacího systému ETICS je třeba pamatovat na na to, že jde o stavební výrobek složený z jednotlivých komponentů, přesně definovaná sestava, která se kupuje v rámci jedné obchodní transakce u jednoho dodavatele tzv. sestava kit. U takové sestavy dodavatel deklaruje vlastnosti systému složeného z daných komponent. Tudíž je chybou provádět montáž ze zvlášť nakoupených komponent u různých dodavatelů.

5 Podklad musí být vyzrálý, bez prachu, mastnot, odbedňovacích přípravků, výkvětů, puchýřů a odlupujících se míst a aktivních trhlin. Teplota v intervalu +5 až +30 C Požadavek na rovinnost je 10 mm/m u lepených ETICS a 20 mm/m u kotvených ETICS Zateplovací systém v žádném případě nemá funkci sanačního opatření pro ŽB i jiné nosné konstrukce. Poruchy a vady nosných kcí nesmí být zakrývány zateplovací systém bez přechozí sanace. Před zateplením se musí odstranit zjevná příčina poruchy. U novostaveb je třeba před zateplením dbát na vhodný podklad. Zejména vlhkost podkladu způsobena smáčením srážkovou vodou z důvodu nedokončených klempířských kcí. Před lepením tepelné izolace je třeba zajistit vyschnutí podkladu.

6 Nevhodný nesoudržný podklad pro lepení ETICS Průběh sanace železobetonové konstrukce před provedením ETICS

7 Na snímku vlevo promáčený nevhodný podklad pro provádění ETICS Řasy na původní fasádě nutno odstranit před prováděním ETICS

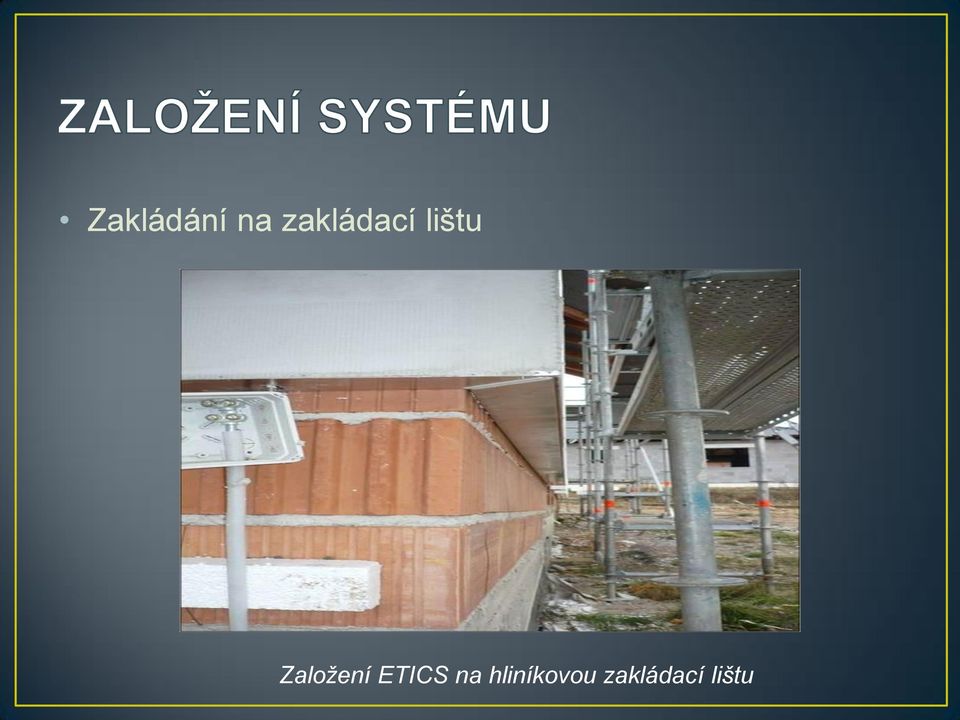

8 Zakládání na zakládací lištu Založení ETICS na hliníkovou zakládací lištu

9 Pro vyrovnání případných nerovností se zakládající lišta v místech kotvení podkládá speciálními podložkami. Podložky zakládací lišty v místě jejího kotvení pro vyrovnání nerovností podkladu

10 Chybné napojení zakládací lišty Pokus o variantní založení ETICS bez zakládací lišty, z hlediska provedení chybné

11 Lepící hmota se na desku tepelné izolace nanáší po obvodě desky v šířce mm a jako terče velikosti dlaně v podélné ose desky. Jedině takto se zajistí rovinnost a celistvost vrstvy tepelné izolace. Nedochází pak ke zvedání rohů a jednotlivých desek nebo k jejich boulení tzv. (polštářový efekt)

12 Správně nanesená lepící hmota na desku pěnového polystyrenu po obvodě a v terčích v podélné ose Chybné lepení desek tzv. na buchty

13 Chybné je lepení tzv. na buchty, které kromě výše zmíněných poruch může podporovat i šíření případného požáru nebo proudění vzduchu mezi zateplovacím systémem a zateplovanou stěnou. Spára mezi deskami tepelné izolace nesmí být umístěna do spáry zakládací lišty. Pak se prakticky nelze i při jinak dokonalém provedení základní vrstvy v tomto detailu vyhnout prasklinám v místě spár.

14 Chybné umístění spáry desek tepelné izolace do spáry zakládací lišty Trhlina v místě spáry desek a zakládací lišty

15 Desky tepelné izolace se lepí na vazbu a to se vzájemným posunem min. 150 mm. Desky je potřeba lepit bez mezer. Mezery jsou tepelnými mosty. Způsobují i zvýšený difúzní tok vodní páry, což se může projevit propisováním spár.

16 Chybné lepení desek s mezerami mezi deskami Mezery mezi deskami tepelné izolace projevující se na dokončené fasádě

17 Je chyba případné mezery vyplňovat lepící hmotou. Výjimečně lze úzké mezery v pěnovém polystyrenu vyplnit nízkoexpanzní polyuretanovou pěnou. Větší mezery by se po nalepení tepelné izolace neměly vyskytovat. Pokud se vyskytují, je výjimečně možné vyplnit je vtlačením přířezu tepelné izolace.

18 Nepřípustná výplň mezery mezi deskami tepelné izolace lepicí hmotou Pokus o vypěnění mezery mezi deskami tepelné izolace

19 Desky se kotví obvykle po 1 až 3 dnech nalepení desek, a to v rozích, ve spárách desek a v ploše desek. Minimálně se používá 6 ks kotevních prvků/m2, to je při rozměru desky 1 x 0,5 m kotevní prvek v každém T spoji desek a jedna kotva v ploše desky. Používají se plastové hmoždinky, pro desky tepelné izolace z pěnového polystyrenu obvykle s plastovým popř. s kovovým trnem, pro desky z minerálních vláken s kovovým trnem a to z důvodu vyšší objemové hmotnosti desek a z důvodu požadavku na požární bezpečnost. Talíře prvků nesmí být příliš zmáčknuté do tepelné izolace a desky tak poškozovat a nesmí z povrchu ani vylézat. V obou případech to může způsobit viditelnost kotev v dokončené fasádě.

20 Chybné umístění kotev, nedostatečná kvalita lepení a kotvení Nedostatečná kvalita kotvení talíř kotevního prvku zatlačený do tepelné izolace

21 Pokud je tepelná izolace nalepena na stěně delší dobu, obvykle déle než 14 dní, dochází k její degradaci UV zářením. Proto je nutné tuto degradovanou vrstvu v rámci broušení tepelné izolace před nanášením základní vrstvy odstranit. Broušením se rovněž odstraní i případné nerovnosti na tepelné izolaci.

22 Degradovaný povrch desek EPS, který je třeba zbrousit

23 Před prováděním základní vrstvy se osazují ukončovací a rohové prvky a zesilovací přířezy skleněné síťoviny (diagonálně v rozích otvorů viz obrázek na styku dvou různých izolantů) Vše se vtlačuje do předem nanesené stěrkové hmoty. Sklenění síťovina se pak zatlačuje do předem nanesené stěrky. Síťovina se pokládá s předepsanými přesahy, min. 100 mm. Hladítkem se vložená síťovina zatlačuje do stěrkové hmoty, která prostoupí jejími oky. Následně se zahlazuje a podle potřeby se zatírá další vrstvou stěrkové hmoty.

24 Vyztužení rohů otvorů na fasádě diagonálními přířezy skleněné síťoviny min. 20 x 30 cm

25 Trhlina v rohu okenního otvoru důsledek chybného nebo chybějícího diagonálního vyztužení

26 Základní vrstva včetně síťoviny musí být přetažena přes zakládací lištu. Velice důležité je provést speciální vyztužení i v místě, kde se mění materiál tepelné izolace, což je obvykle na hranici požární výšky 22,5 m. I v detailech platí, že výztužná síťovina se natahuje do již nanesené stěrkové hmoty. Síťovina nesmí být po dokončení základní vrstvy viditelná.

27 Základní vrstva není přetažena přes zakládací lištu Důsledek řešení z předchozího obrázku

28 Trhlina v místě změny materiálu tepelné izolace Nepřípustně viditelná a poškozená skleněná síťovina po dokončení základní vrstvy

29 Základní vrstva se před prováděním konečné povrchové úpravy penetruje. Typ penetrace musí odpovídat typu konečné povrchové úpravy. Konečná povrchová úprava se obvykle provádí nejdříve24 hodin po penetraci a obvykle se provádí strukturovaná, a to zatíraná nebo rýhovaná s různou zrnitostí. Maximální nerovnost podkladu (základní vrstvy) by měla být (0,5 mm + tl. zrna/m)

30 Nesprávně provedená rýhovaná struktura Správně provedená rýhovaná struktura

31 Nesprávně provedená zatíraná struktura Správně provedená zatíraná struktura

32 Zatíraná konečná povrchová úprava musí mít v ploše rovnoměrnou strukturu, nesmí se v ní nacházet místa bez zrn, rýhy a jinak zabarvené plochy. Nejednotná struktura se může projevit ve větším měřítku také až po demontáži lešení, obvykle jsou hranice struktur na hranících podlaží a v místech napojování dvou záběrů part fasádníků. Tomu je třeba předcházet kontinuálním nanášením konečné povrchové úpravy ve všech podlaží přes celou šířku objektu ve stejný čas, ale tak, aby parta z vyššího podlaží nešpinila hotovou práci níže.

33 Nejednotná struktura v místech napojování záběrů

34 Kontinuálním nanášením konečné povrchové úpravy ve všech podlažích přes celou šířku objektu ve stejný čas

35 Sborník technických pravidel Cechu pro zateplování budov TP CZB 2007 pro vnější tepelněizolační kontaktní systémy (ETICS) ETICS - Technologický předpis, provadeni-zateplovacich-systemu-a-chyby-v-praktickychprikladech
