1 μc SE elektronický regulátor Uživatelský manuál

2

3 DŮLEŽITÉ UPOZORNĚNÍ Vývoj produktů CAREL je založen na mnohaleté zkušenosti na poli topení, větrání a klimatizace, na stálých investicích do technologické inovace produktů, na přísných postupech zajišťování jakosti a procesech se 00% testováním produkce, na nejnovějších technologiích dostupných na trhu. Společnost CAREL a její pobočky/afilace v žádném případě nezaručují, že všechny vlastnosti produktu a software v produktu obsaženého budou v souladu s požadavky konečné instalace, i když je produkt sestaven v souladu se současným stavem techniky. Zákazník (výrobce, vývojář nebo instalační firma konečného zařízení) přebírá veškerou odpovědnost za konfiguraci produktu za účelem dosažení očekávaných výsledků v konkrétní instalaci nebo u konkrétního zařízení. Společnost CAREL může v těchto případech na základě konkrétní smlouvy zasáhnout jako konzultant pomáhající zajistit úspěšné spuštění stroje/aplikace, ale v žádném případě nenese odpovědnost za správnou funkci konečného zařízení/jednotky. CAREL poskytuje špičkové produkty, jejichž fungování je popsáno v technické dokumentaci dodávané s produktem nebo stažitelné i před zakoupením produktu z webu com. Každý produkt CAREL, vzhledem k pokročilé technologické úrovni, vyžaduje pro nejlepší funkci v konkrétní aplikaci správný výběr parametrů, konfiguraci, naprogramování a uvedení do provozu. Vynechání těchto fází popsaných v dokumentaci může způsobit nefunkčnost konečného produktu, za což CAREL nenese odpovědnost. Instalovat produkt a zajišťovat technický servis může pouze kvalifikovaný personál. Konečný zákazník musí produkt používat výhradně způsobem popsaným v dokumentaci týkající se produktu. V souladu s dalšími varováními uvedenými v manuálu zdůrazňujeme, že je v každém případě pro všechny produkty CAREL nutno: Zabránit zvlhnutí elektrických obvodů. Déšť, vlhkost a jakákoli tekutina nebo kondenzát obsahují korozivní minerály, které mohou poškodit elektronické obvody. Produkt musí být používán a skladován v prostředí vyhovujícím limitům teploty a vlhkosti uvedeným v příručce. Zařízení neinstalujte v obzvlášť horkém prostředí. Příliš vysoké teploty mohou zkrátit životnost zařízení, poškodit jej a způsobit pokřivení nebo roztečení plastových částí. Produkt musí být používán a skladován v prostředí vyhovujícím limitům teploty a vlhkosti uvedeným v manuálu. Nezkoušejte otvírat zařízení jinak, než je popsáno v manuálu. Chraňte zařízení před pády, nárazy a otřesy, může dojít k nevratnému poškození vnitřních obvodů a mechanismů. K čištění nepoužívejte žíravé chemické látky, agresivní rozpouštědla nebo saponáty. Nepoužívejte produkt v aplikacích s prostředím jiným, než je specifikováno v technickém manuálu. Všechna výše uvedená doporučení platí také pro regulátory, sériové jednotky, programovací klíče a pro všechny ostatní doplňky z produkce CAREL. Společnost CAREL přijala politiku trvalého vývoje. Proto si CAREL vyhrazuje právo provádět změny všech produktů bez předchozího upozornění. Technická data v manuálu mohou být bez upozornění změněna. Závazky CAREL ve vztahu k vlastním produktům jsou upraveny všeobecnými dodacími podmínkami CAREL zveřejněnými na stránkách a/nebo zvláštní dohodou se zákazníky; zejména platí, že v rámci kritérií umožněných příslušnou právní normou společnost CAREL, její zaměstnanci, pobočky/afiliace neodpovídají za ušlý příjem nebo prodej, ztrátu dat a informací, náklady na zajištění náhradního zboží a služeb, poškození majetku nebo zdraví osob, přerušení práce a další možné přímé, nepřímé, následné, nadřízené škody, škody pokrytí, trestné, zvláštní nebo následné škody, nezávisle na způsobu jejich vzniku, ať už jde o škody vyplývající ze smlouvy, mimo smlouvu nebo ze zanedbání či jiného závazku souvisejícího s instalací, použitím nebo nemožností použití produktu, a to i pokud byla společnost CAREL a její pobočky/afiliace upozorněna na možnost vzniku těchto škod. Likvidace produktu S odvoláním na směrnici 00/96/ES z 7. ledna 00 a související národní legislativu upozorňujeme, že:. Se zařízeními WEEE (odpadní elektrická a elektronická zařízení) nemůže být zacházeno jako s komunálním odpadem, takový odpad musí být separován od ostatního;. Je nutno využít veřejně nebo soukromě provozované systémy sběru odpadu definované místní legislativou. Kromě toho může být zařízení na konci životnosti vráceno distributorovi při zakoupení nového zařízení.. Zařízení může obsahovat nebezpečné látky: nesprávné zacházení nebo likvidace mohou mít negativní dopad na zdraví a životní prostředí.. Symbol přeškrtnutého odpadkového koše na obalu nebo na zařízení a v manuálu znamená, že zařízení bylo uvedeno na trh po. srpnu 005 a že je nutno správně zajistit jeho oddělený sběr; 5. V případě nelegální likvidace elektrického a elektronického odpadu můžete být postiženi pokutami, které jsou určeny místní legislativou o zacházení s odpadem. μc SE rel

4 μc SE rel

5 Obsah. ÚVOD 7. Obecný popis Uživatelské rozhraní...7. PŘIPOJENÍ 9. Obecné schéma...9. Uspořádání sítě...9. APLIKACE 0. Jednotka vzduch/vzduch...0. Tepelné čerpadlo vzduch/vzduch.... Chladící jednotka vzduch/voda.... Tepelné čerpadlo vzduch/voda....5 Chladící jednotka voda/voda Tepelné čerpadlo voda/voda s reverzí na plynovém okruhu Tepelné čerpadlo voda/voda s reverzí na vodním okruhu Kondenzační jednotka chlazená vzduchem, bez reverzního cyklu Kondenzační jednotka chlazená vzduchem, s reverzním cyklem....0 Kondenzační jednotka chlazená vodou, bez reverzního cyklu.... Reverzní kondenzační jednotka chlazená vodou.... Střešní jednotky.... PARAMETRY 5. Obecné parametry...5. Struktura menu...5. Tabulky parametrů POPIS PARAMETRŮ 6. TABULKA POPLACHŮ CONNECTIONS, ACCESSORIES AND OPTIONS 6 7. Schéma zapojení Rozšiř. karta EVD*: Ovladač elektronického expanzního ventilu Karta ovládání rychlosti ventilátorů (kód MCHRTF*) Karta ZAP/VYP řízení ventilátoru (kód CONVONOFF0) Karta převodu PWM na 0 až 0 Vss (nebo až 0 ma) pro ventilátory (kód CONV0/0A0) Výpočet minimální a maximální rychlosti ventilátoru Programovací klíč (kód PSOPZKEYA0) Volitelná sériová karta RS Terminály ROZMĚRY CODES TECHNICKÁ SPECIFIKACE A AKTUALIZACE SOFTWARU Technická specifikace Aktualizace softwaru...69 μc SE rel

6 6 μc SE rel

7 . ÚVOD. Obecný popis7 μc SE je nový kompaktní elektronický regulátor společnosti CAREL o stejné velikosti jako obvyklý termostat pro kompletní ovládání chladících jednotek a tepelných čerpadel: může řídit jednotky vzduch-vzduch, vzduch-voda, voda-voda i kondenzační jednotky... Hlavní funkce řízení teploty vstupní vody a výstupní teploty z výparníku; ovládání odmrazování podle času a/nebo teploty nebo tlaku; řízení rychlosti ventilátoru; kompletní správa alarmů; připojení k sériové lince pro nadřazený dohled/dálkovou údržbu; vyloučení potřeby expanzní nádoby. - Funkce ovladače Ovládání elektronických expanzních ventilů... Řízená zařízení kompresor; ventilátory kondenzátoru; reverzní ventil; vodní čerpadla pro výparník a/nebo kondenzátor a výstupní ventilátor (vzduch-vzduch); protimrazový ohřívač; zařízení signalizace poplachu... Programování CAREL nabízí možnost konfigurace všech parametrů jednotky nejen z klávesnice na čelním panelu, ale také pomocí: hardwarového klíče; sériové linky.. Uživatelské rozhraní.. Displej Displej je trojciferný se zobrazením desetinné čárky a čísel v rozsahu 99,9 až 99,9. Mimo tento rozsah měření je hodnota automaticky zobrazena bez desetinné čárky (i když uvnitř jednotka stále pracuje se zřetelem na desetinnou část). Při normálním provozu zobrazená hodnota odpovídá čtené teplotě čidla B, tj. vstupní teplota vody do výparníku (u vodních chladících jednotek) nebo teplota okolního vzduchu u přímo expanzních jednotek. Obr..a ukazuje symboly uváděné na displeji a na klávesnici a jejich významy. H G F I J E D C B A L K Symboly na displeji Displej se zelenými číslicemi (plus znaménko a desetinná čárka), žlutými symboly a červenými poplachovými symboly. Obr..a symbol barva význam reference LED svítí LED bliká okruh chladiva ; oranžová kompresor a/nebo zapnut požadavek spuštění ; oranžová kompresor a/nebo zapnut požadavek spuštění A oranžová nejméně jeden kompresor / zapnut B oranžová čerpadlo/ventilátor výstup požadavek spuštění / zapnut C oranžová kondenzátorový ventilátor / zapnut D oranžová odmrazení aktivní požadavek odmrazení / E oranžová ohřívač zapnut / F Červený alarm aktivní / G oranžová mód tepelného čerpadla (P6=0) požadavek módu / tepelného čerpadla (P6=0) H oranžová mód chladící jednotky (P6=0) požadavek módu chladící / jednotky (P6=0) Tab.a μc SE rel

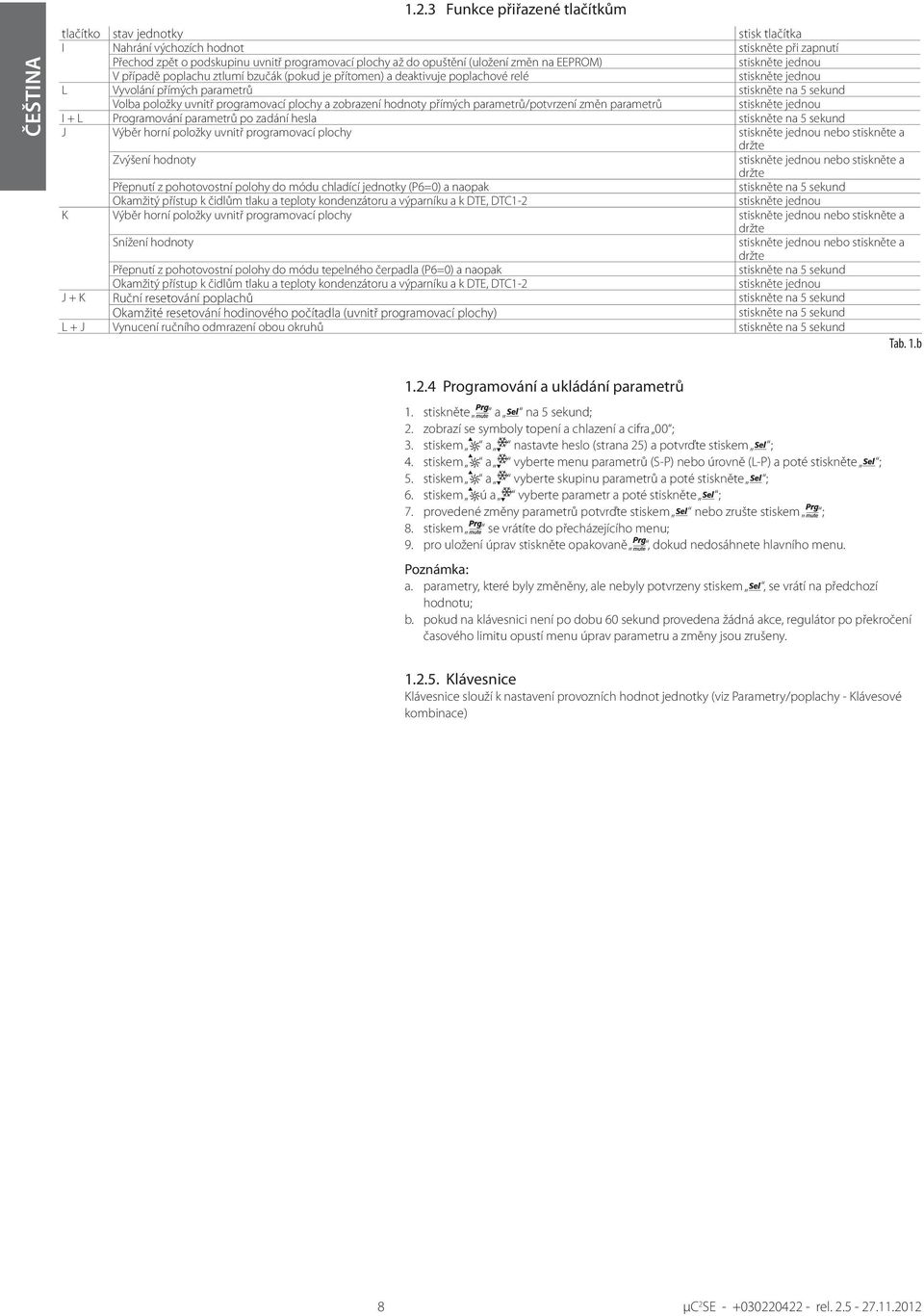

8 .. Funkce přiřazené tlačítkům tlačítko stav jednotky stisk tlačítka I Nahrání výchozích hodnot stiskněte při zapnutí Přechod zpět o podskupinu uvnitř programovací plochy až do opuštění (uložení změn na EEPROM) stiskněte jednou V případě poplachu ztlumí bzučák (pokud je přítomen) a deaktivuje poplachové relé stiskněte jednou L Vyvolání přímých parametrů stiskněte na 5 sekund Volba položky uvnitř programovací plochy a zobrazení hodnoty přímých parametrů/potvrzení změn parametrů stiskněte jednou I + L Programování parametrů po zadání hesla stiskněte na 5 sekund J Výběr horní položky uvnitř programovací plochy stiskněte jednou nebo stiskněte a držte Zvýšení hodnoty stiskněte jednou nebo stiskněte a držte Přepnutí z pohotovostní polohy do módu chladící jednotky (P6=0) a naopak stiskněte na 5 sekund Okamžitý přístup k čidlům tlaku a teploty kondenzátoru a výparníku a k DTE, DTC- stiskněte jednou K Výběr horní položky uvnitř programovací plochy stiskněte jednou nebo stiskněte a držte Snížení hodnoty stiskněte jednou nebo stiskněte a držte Přepnutí z pohotovostní polohy do módu tepelného čerpadla (P6=0) a naopak stiskněte na 5 sekund Okamžitý přístup k čidlům tlaku a teploty kondenzátoru a výparníku a k DTE, DTC- stiskněte jednou J + K Ruční resetování poplachů stiskněte na 5 sekund Okamžité resetování hodinového počítadla (uvnitř programovací plochy) stiskněte na 5 sekund L + J Vynucení ručního odmrazení obou okruhů stiskněte na 5 sekund Tab..b.. Programování a ukládání parametrů. stiskněte a na 5 sekund;. zobrazí se symboly topení a chlazení a cifra 00 ;. stiskem a nastavte heslo (strana 5) a potvrďte stiskem ;. stiskem a vyberte menu parametrů (S-P) nebo úrovně (L-P) a poté stiskněte ; 5. stiskem a vyberte skupinu parametrů a poté stiskněte ; 6. stiskem ú a vyberte parametr a poté stiskněte ; 7. provedené změny parametrů potvrďte stiskem nebo zrušte stiskem ; 8. stiskem se vrátíte do přecházejícího menu; 9. pro uložení úprav stiskněte opakovaně, dokud nedosáhnete hlavního menu. Poznámka: a. parametry, které byly změněny, ale nebyly potvrzeny stiskem, se vrátí na předchozí hodnotu; b. pokud na klávesnici není po dobu 60 sekund provedena žádná akce, regulátor po překročení časového limitu opustí menu úprav parametru a změny jsou zrušeny...5. Klávesnice Klávesnice slouží k nastavení provozních hodnot jednotky (viz Parametry/poplachy - Klávesové kombinace) 8 μc SE rel

9 . PŘIPOJENÍ. Obecné schéma Volitelná karta EVD*0*: ovladač pro elektronický expanzní ventil MCH0000*: I/O rozšiřující karta pro μc SE EVD*0*: ovladač por elektronický expanzní ventil CONVONOFF*: Převodník PWM/digitální PSOPZKEY*: programovací klíč. CONV0/0A0*: Převodník PWM/ analogový MCHRTF**A0: regulátor rychlosti ventilátoru NTC: teplotní čidla SPKT: převodník tlaku 0 až 5 V MCH0085* RS85 sériová karta MCH*TSV*: adaptér PW/Modbus RTU CAREL dohledový MCH*T*: svorka PW CAREL dohledový Obr..a. Uspořádání sítě EV driver Obr..b EV driver ESP. EV driver μc SE rel Obr..c 9

10 . APLIKACE. Jednotka vzduch/vzduch.. Jeden okruh přetížení ventilátoru kondenzátoru ventilátor čidlo kondenzátoru čidlo přívodu 5 elektrický ohřívač 6 výparník 7 přetížení přívodního ventilátoru 8 přívodní ventilátor 9 kompresor 0 vysoký tlak přetížení kompresoru nízký tlak prostorové čidlo kompresor Obr..a.a.. Dva okruhy přetížení ventilátoru kondenzátoru a ventilátor čidlo kondenzátoru čidlo přívodu 5 elektrický ohřívač a 6 výparník a 7 přetížení přívodního ventilátoru 8 přívodní ventilátor 9 kompresor 0 vysoký tlak a přetížení kompresoru a nízký tlak a prostorové čidlo kompresor 5 kompresor 6 kompresor Obr..a.b 0 μc SE rel

11 .. Dva okruhy, okruh s ventilátorem kondenzátoru 9 B přetížení ventilátoru kondenzátoru ventilátor čidlo kondenzátoru a čidlo přívodu 5 elektrický ohřívač a 6 výparník a 7 přívodní ventilátor 8 prostorové čidlo 9 kompresor 0 vysoký tlak a přetížení kompresoru a nízký tlak a kompresor kompresor 5 kompresor Obr..a.c. Tepelné čerpadlo vzduch/vzduch.. Jeden okruh B 5 6 přetížení ventilátoru kondenzátoru ventilátor čidlo kondenzátoru čidlo přívodu 5 elektrický ohřívač 6 výparník 7 přetížení přívodního ventilátoru 8 přívodní ventilátor 9 kompresor 0 vysoký tlak přetížení kompresoru nízký tlak prostorové čidlo kompresor 5 reverzní ventil Obr..b.a μc SE rel

12 .. Dva okruhy přetížení ventilátoru kondenzátoru a ventilátor čidlo kondenzátoru čidlo přívodu 5 elektrický ohřívač a 6 výparník a 7 přetížení přívodního ventilátoru 8 přívodní ventilátor 9 kompresor 0 vysoký tlak a přetížení kompresoru a nízký tlak a prostorové čidlo kompresor 5 reverzní ventil a 6 kompresor 7 kompresor B Obr..b.b.. Dva okruhy, okruh s ventilátorem kondenzátoru přetížení ventilátoru kondenzátoru ventilátor čidlo kondenzátoru a čidlo přívodu 5 elektrický ohřívač a 6 výparník a 7 přetížení přívodního ventilátoru 8 přívodní ventilátor 9 kompresor 0 vysoký tlak a přetížení kompresoru a nízký tlak a prostorové čidlo kompresor 5 reverzní ventil a 6 kompresor 7 kompresor Obr..b.c μc SE rel

13 . Chladící jednotka vzduch/voda.. Jeden okruh 5 přetížení ventilátoru kondenzátoru ventilátor čidlo kondenzátoru průtokový spínač 5 čidlo výstupu výparníků 6 ventilátor 7 protimrazový ohřívač 8 čidlo vstupu výparníku 9 kompresor 0 vysoký tlak přetížení kompresoru nízký tlak vodní čerpadlo kompresor Obr..c.a.. Dva okruhy, okruhy s ventilátorem kondenzátoru a výparníky přetížení ventilátoru kondenzátoru a ventilátor a čidlo kondenzátoru a průtokový spínač 5 čidlo výstupní teploty 6 výparník a 7 čidlo výstupu výparníku a 8 protimrazový ohřívač a 9 kompresor 0 vysoký tlak a přetížení kompresoru a nízký tlak a čidlo vstupu výparníku kompresor 5 vodní čerpadlo 6 kompresor 7 kompresor Obr..c.b μc SE rel

14 .. Dva okruhy, okruh s ventilátorem kondenzátoru přetížení ventilátoru kondenzátoru ventilátor čidlo kondenzátoru a průtokový spínač 5 čidlo výstupní teploty 6 výparník a 7 čidlo výstupu výparníku a 8 protimrazový ohřívač a 9 kompresor 0 vysoký tlak a přetížení kompresoru a nízký tlak a čidlo vstupu výparníku kompresor 5 vodní čerpadlo 6 kompresor 7 kompresor Obr..c.c. Tepelné čerpadlo vzduch/voda.. Jeden okruh přetížení ventilátoru kondenzátoru ventilátor čidlo kondenzátoru průtokový spínač 5 čidlo výstupu výparníků 6 výparník 7 protimrazový ohřívač 8 čidlo vstupu výparníku 9 kompresor 0 vysoký tlak přetížení kompresoru nízký tlak vodní čerpadlo kompresor Obr..d.a μc SE rel

15 .. Dva okruhy s ventilátory kondenzátoru přetížení ventilátoru kondenzátoru a ventilátor a čidlo kondenzátoru a průtokový spínač 5 čidlo výstupní teploty 6 výparník a 7 čidlo výstupu výparníku a 8 protimrazový ohřívač a 9 kompresor 0 vysoký tlak a přetížení kompresoru a nízký tlak a čidlo vstupu výparníku kompresor 5 vodní čerpadlo 6 reverzní ventil a 7 kompresor 8 kompresor Obr..d.b.. Dva okruhy, okruh s ventilátorem kondenzátoru přetížení ventilátoru kondenzátoru ventilátor čidlo kondenzátoru a průtokový spínač 5 čidlo výstupní teploty 6 výparník a 7 čidlo výstupu výparníku a 8 protimrazový ohřívač a 9 kompresor 0 vysoký tlak a přetížení kompresoru a nízký tlak a čidlo vstupu výparníku kompresor 5 vodní čerpadlo 6 reverzní ventil a 7 kompresor 8 kompresor Obr..d.c μc SE rel

16 .5 Chladící jednotka voda/voda 6.5. Jeden okruh čidlo teploty vodního kondenzátoru kondenzátor průtokový spínač čidlo výstupu výparníků 5 výparník 6 protimrazový ohřívač 7 čidlo vstupu výparníku 8 kompresor 9 vysoký tlak 0 přetížení kompresoru nízký tlak vodní čerpadlo kompresor Obr..e.a.5. Dva okruhy čidlo teploty vodního kondenzátoru a kondenzátor a průtokový spínač čidlo výstupu výparníků 5 výparník 6 protimrazový ohřívač a 7 kompresor 8 vysoký tlak a 9 přetížení kompresoru a 0 nízký tlak a čidlo vstupu výparníku vodní čerpadlo kompresor kompresor 5 kompresor Obr..e.b 6 μc SE rel

17 .5. Dva okruhy, výparníky čidlo teploty vodního kondenzátoru a kondenzátor a průtokový spínač čidlo výstupní teploty 5 čidlo výstupu výparníku a 6 protimrazový ohřívač a 7 výparník 8 vodní čerpadlo 9 kompresor 0 vysoký tlak a přetížení kompresoru a nízký tlak a kompresor kompresor 5 kompresor 6 čidlo vstupu výparníku Obr..e.c.6 Tepelné čerpadlo voda/voda s reverzí na plynovém okruhu.6. Jeden okruh čidlo kondenzátoru kondenzátor průtokový spínač čidlo výstupu výparníků 5 protimrazový ohřívač 6 reverzní ventil 7 čidlo vstupu výparníku 8 kompresor 9 vysoký tlak 0 přetížení kompresoru nízký tlak vodní čerpadlo kompresor Obr..f.a μc SE rel

18 .6. Dva okruhy čidlo teploty vodního kondenzátoru a kondenzátor a průtokový spínač čidlo výstupu výparníků 5 čidlo výstupu výparníku a 6 výparník a 7 protimrazový ohřívač a 8 vodní čerpadlo 9 kompresor 0 vysoký tlak a přetížení kompresoru a nízký tlak a čidlo vstupu výparníku kompresor 5 kompresor 6 reverzní ventil a 7 kompresor Obr..f.b.6. Dva okruhy, výparník čidlo kondenzátoru a čidlo kondenzátoru a průtokový spínač čidlo výstupu výparníků 5 výparník 6 protimrazový ohřívač a 7 kompresor 8 vysoký tlak a 9 přetížení kompresoru a 0 nízký tlak a čidlo vstupu výparníku vodní čerpadlo kompresor reverzní ventil a 5 kompresor 6 kompresor Obr..f.c 8 μc SE rel

19 .7 Tepelné čerpadlo voda/voda s reverzí na vodním okruhu.7. Jeden okruh externí interní reverzní ventil průtokový spínač 5 čidlo výstupu výparníků 6 protimrazový ohřívač 7 výparník 8 kondenzátor 9 čidlo kondenzátoru 0 kompresor vysoký tlak přetížení kompresoru nízký tlak vodní čerpadlo 5 kompresor 5 Obr..g.a.7. Dva okruhy, H0= a H= externí interní reverzní ventil a čidlo kondenzátoru 5 průtokový spínač 6 čidlo výstupu výparníků 7 čidlo kondenzátoru a 8 čidlo kondenzátoru a 9 čidlo výstupu výparníku a 0 protimrazový ohřívač a výparník a kompresor vysoký tlak a přetížení kompresoru a 5 nízký tlak a 6 kompresor 7 čidlo vstupu výparníku 8 vodní čerpadlo 9 kompresor 0 kompresor Obr..g.b μc SE rel

20 .7. Dva okruhy, výparník H0= a H= externí interní reverzní ventil a čidlo kondenzátoru 5 snímač průtoku 6 čidlo výstupu výparníků 7 čidlo kondenzátoru a 8 čidlo kondenzátoru a 9 čidlo výstupu výparníku a 0 protimrazový ohřívač a výparník a kompresor vysoký tlak a přetížení kompresoru a 5 nízký tlak a 6 kompresor 7 čidlo vstupu výparníku 8 vodní čerpadlo 9 kompresor 0 kompresor Obr..g.c.8 Kondenzační jednotka chlazená vzduchem, bez reverzního cyklu.8. Jeden okruh přetížení ventilátoru kondenzátoru ventilátor čidlo kondenzátoru kompresor 5 vysoký tlak 6 přetížení kompresoru 7 nízký tlak 8 kompresor Obr..h.a 0 μc SE rel

21 .8. Dva okruhy přetížení ventilátoru kondenzátoru ventilátor čidlo kondenzátoru kompresor 5 vysoký tlak a 6 přetížení kompresoru a 7 nízký tlak a 8 kompresor 9 kompresor 0 kompresor Obr..h.b.9 Kondenzační jednotka chlazená vzduchem, s reverzním cyklem.9. Jeden okruh přetížení ventilátoru kondenzátoru ventilátor čidlo kondenzátoru kompresor 5 vysoký tlak 6 přetížení kompresoru 7 nízký tlak 8 kompresor 9 reverzní ventil Obr..i.a μc SE rel

22 .9. Dva okruhy s jedním okruhem s ventilátorem kondenzátoru přetížení ventilátoru kondenzátoru ventilátor čidlo kondenzátoru kompresor 5 vysoký tlak a 6 přetížení kompresoru a 7 nízký tlak a 8 kompresor 9 kompresor 0 kompresor reverzní ventil Obr..i.b.0 Kondenzační jednotka chlazená vodou, bez reverzního cyklu.0. Jeden okruh průtokový spínač čidlo teploty vodního kondenzátoru kondenzátor kompresor 5 vysoký tlak 6 přetížení kompresoru 7 nízký tlak 8 kompresor Obr..j.a μc SE rel

23 .0. Dva okruhy B7 průtokový spínač čidlo teploty vodního kondenzátoru kondenzátor kompresor 5 vysoký tlak 6 přetížení kompresoru 7 nízký tlak 8 kompresor 9 kompresor 0 kompresor vodní čerpadlo Obr..j.b. Reverzní kondenzační jednotka chlazená vodou.. Jeden okruh čidlo kondenzátoru kondenzátor protimrazový ohřívač kompresor 5 vysoký tlak 6 přetížení kompresoru 7 nízký tlak 8 kompresor 9 reverzní ventil Obr..k.a μc SE rel

24 .. Dva okruhy čidlo kondenzátoru kondenzátor a protimrazový ohřívač a reverzní ventil 5 kompresor 6 vysoký tlak a 7 přetížení kompresoru a 8 nízký tlak a 9 kompresor 0 kompresor kompresor vodní čerpadlo Obr..k.b. Střešní jednotky.. Příklad střešní jednotky se dvěma okruhy přetížení ventilátoru kondenzátoru ventilátor čidlo kondenzátoru a čidlo přívodu 5 elektrický ohřívač a 6 výparník a 7 přetížení přívodního ventilátoru 8 přívodní ventilátor 9 kompresor 0 vysoký tlak a přetížení kompresoru a nízký tlak a prostorové čidlo kompresor 5 reverzní ventil a 6 kompresor 7 kompresor 8 klapka volného chlazení/topení 9 povolit zvlhčovač Obr..k.i μc SE rel

25 . PARAMETRY. Obecné parametry Parametry se dělí na různé typy, podle úrovně uživatelského přístupu (heslo) a jejich funkce. Pro každou úroveň lze zadat přístup pouze k parametrům na stejné nebo nižší úrovni. To znamená, že přes tovární přístupové heslo do menu levels (úrovně) (L-P) lze zadat požadovanou úroveň pro všechny parametry. Factory (tovární) parametry: Přístupné přes tovární heslo 66, lze konfigurovat všechny parametry jednotky. Super User (Super uživatelské) parametry: Přístupné přes heslo Super User, lze konfigurovat Super User, User a Direct (super uživatelské, uživatelské a přímé) parametry. User (uživatelské) parametry: Přístupné přes heslo, lze konfigurovat parametry, které mohou být obvykle zadány uživatelem (uživatelské parametry) a přímé parametry, tudíž týkající se příslušenství. Přímé parametry: Přístupné bez hesla, tyto jsou použity pro čtení hodnot čidel a libovolných údajů kterýmkoli uživatelem bez ohrožení provozu jednotky. Pozn.: Úpravy parametrů souvisejících s konfigurací jednotky (typ, počet kompresorů...), musí být prováděny s regulátorem v pohotovostním módu (Standby).. Struktura menu úroveň název úrovně heslo _d_ direct (přímá) bez hesla _U_ user (uživatel) _S_ super user (superuživatel) _F_ factory (tovární) 66 hlavní menu F or 5 Sa ve in nastavení the EEPROMhesla And For 5 hodnoty parametrů Or Or úrovně parametrů: parametry /* parametry F-r* software nastavení čidla parametry A* protimrazový parametry t* nastavení hodin parametry b* čidla parametry r* regulační parametry c* parametry P* kompresor poplach parametry D* parametry H* nastavení jednotek parametry F* odmrazení ventilátor hodnoty parametrů F parametry F hodnota úrovně F Or parametry Fn μc SE rel Obr..a 5

26 . Tabulky parametrů Následující tabulky uvádějí rozdělení parametrů podle typu/rodiny (např. kompresor, čidla, ventilátory atd.) Klíč k tabulkám parametrů Úroveň (výchozí) S= super uživatel F= tovární D= přímé Viditelnost: Viditelnost některých skupin závisí na typu regulátoru a hodnotě parametrů. D= odmrazování (pokud D0=) F= ventilátor (pokud F0=) L= nízký hluk (pokud F5=-) N= čidlo NTC (pokud /0-/08=) P= tlak (pokud /0-/08=) V= budič (pokud H08=,, ) X= rozšiř. karta (pokud H08=,, ) M= vyčerpání (pokud D7=) W= hodiny (pokud je instalována karta hodin) - = vždy přítomen Proměnné dohlížení: R/W= dohlížecí parametr čtení/zápis R= dohlížecí parametr pouze čtení indikace na displeji parametr a popis.. Hodnoty teplot a tlaků výparníku a kondenzátoru: (d*) výchozí úroveň min. max. Měrná jednotka změna výchozí viditelnost dohlížecí proměnná Modbus proměnná typ dte Aktuální hodnota DTE D (R) 99 Analogový dc Aktuální hodnota DTC D (R) 00 Analogový dc Aktuální hodnota DTC D (R) 0 Analogový Tab..a indikace parametr a popis na displeji /0 Typ čidla B 0= nepřítomno = přítomno /0 Typ čidla B 0= nepřítomno = přítomno /0 Typ čidla B 0= nepřítomno = NTC kond. čidlo = NTC výst. čidlo = čidlo rozdílového řízení /0 Typ čidla B 0= nepřítomno = zap/vyp (dig. vstup) = NTC výst. Čidlo = poměrové kond. čidlo 5 Vss = čidlo rozdílového řízení /05 Typ čidla B5 0= nepřítomno = přítomno /06 Typ čidla B6 0= nepřítomno = přítomno /07 Typ čidla B7 0= nepřítomno = NTC kond. čidlo = NTC výst. čidlo = čidlo rozdílového řízení /08 Typ čidla B8 0= nepřítomno (rozšíř. karta) = ZAP/VYP = NTC výst. čidlo = poměrové kond. čidlo 5 Vss = čidlo rozdílového řízení Pozn. pokud je konfigurováno více než jedno čidlo rozdílového řízení, platí tato.. Parametry nastavení čidla: (/*) výchozí úroveň min. max. Měrná jednotka změna výchozí viditelnost dohlížecí proměnná Modbus proměnná typ F 0 Příznak - (R/W) Digitální F 0 Příznak 0 - (R/W) Digitální F 0 int 0 - (R/W) Celé číslo F 0 int 0-5 (R/W) Celé číslo F 0 Příznak 0 X (R/W) Digitální F 0 Příznak 0 X (R/W) Digitální F 0 int 0 X 6 (R/W) Celé číslo F 0 int 0 X 7 (R/W) Celé číslo priorita: B8, B7, B, B /09 Min. hodnota napěť. vstupu F 0 /0 0,0 Vss 50 P 8 (R/W) 5 Celé číslo /0 Max. hodnota napěť. vstupu F / ,0 Vss 50 P 9 (R/W) 6 Celé číslo / Min. hodnota tlaku F 0 / bar 0 P (R/W) Analogový / Max. hodnota tlaku F / 99,9 bar,5 P (R/W) Analogový / Čidlo B kalibrace F -,0,0 C/ F 0, 0,0 - (R/W) Analogový / Čidlo B kalibrace F -,0,0 C/ F 0, 0,0 - (R/W) Analogový /5 Čidlo B kalibrace F -,0,0 C/ F 0, 0,0-5 (R/W) 5 Analogový /6 Čidlo B kalibrace F -,0,0 C/bar/ F 0, 0,0-6 (R/W) 6 Analogový /7 Čidlo B5 kalibrace F -,0,0 C/ F 0, 0,0 X 7 (R/W) 7 Analogový /8 Čidlo B6 kalibrace F -,0,0 C/ F 0, 0,0 X 8 (R/W) 8 Analogový /9 Čidlo B7 kalibrace F -,0,0 C/ F 0, 0,0 X 9 (R/W) 9 Analogový /0 Čidlo B8 kalibrace F -,0,0 C/bar/ F 0, 0,0 X 0 (R/W) 0 Analogový / Digitální filtr U (R/W) 7 Celé číslo / Vstupní omezení U (R/W) 8 Celé číslo / Jednotka měření 0= C U 0 Příznak 0-5 (R/W) 5 Digitální = F Tabulka.b 6 μc SE rel

27 .. Parametry nastavení protimrazového/přídavného ohřívače (A*) displej indik. parametr a popis výchozí úroveň min. max. Měrná jednotka změna výchozí viditelnost dohledový proměnná Modbus proměnná typ A0 Zadaná hodnota poplachu protimrazové/nízké teploty okolí (vzduch/ U A07 A0 C/ F 0, 0 - (R/W) Analogový vzduch) A0 Rozdíl pro poplach protimrazové/nízké okolní teploty (vzduch/vzduch) U 0 C F 0, 50 - (R/W) Analogový A0 Překlenovací doba pro poplach protimrazové/nízké okolní teploty při U 0 50 s 0 - (R/W) 9 Celé číslo zapnutí jednotky v topném módu A0 Zadaná hodnota pro aktivaci protimrazového/pomocného ohřívače U A0 r6 C/ F 0, 50 AA (R/W) Analogový A0 Rozdíl pro zadanou hodnotu protimrazového/pomocného ohřívače U 0 00 C/ F 0, 70 AR 77 (R/W) 77 Analogový A05 Rozdíl pro protimrazový/pomocný ohřívač U 500 C/ F 0, 0 - (R/W) Analogový A06 Viz pro protimrazový/pomocný ohřívač F 0 Příznak 0-6 (R/W) 6 Digitální 0= viz řídící čidlo (tabulka 5.a) = viz protimrazové čidlo (tabulka 5.a) A07 Limit zadané hodnoty poplachu protimrazové ochrany F C F 0, (R/W) 5 Analogový A08 Zadaná hodnota pomocného ohřívače v módu topení U A0 r6 C F 0, 50 AA 6 (R/W) 6 Analogový A08 Rozdíl pro zadanou hodnotu protimrazového/pomocného ohřívače U 0 00 C F 0, 70 AR 78 (R/W) 78 Analogový A09 Rozdíl pro přídavné topení v topném módu U 500 C/ F 0, 0-7 (R/W) 7 Analogový A0 Automatické zapnutí protimrazové ochrany U (R/W) 0 Celé číslo 0= funkce neaktivní = Ohřívače a čerpadlo zapnuty ve stejnou dobu na A/A8 = Ohřívače a čerpadlo zapnuty nezávisle na A/A8 = Ohřívače zapnuty na A/A8 A Zadaná hodnota pomocného ohřívače v módu topení U A0 r6 C/ F 0, 50 AA 67 (R/W) 67 Analogový A Rozdíl pomocného ohřívače v módu topení U 0 00 C/ F 0, 70 AR 79 (R/W) 79 Analogový A Zadaná hodnota rozdílu T pro znečištěné filtry (vzduch/vzduch) U C/ F 0, (R/W) 57 Analogový A Limit zadané hodnoty výstupu při podmínkách volného chlazení U A07 r6 C/ F 0, 0-80 (R/W) 80 Analogový A Zadaná hodnota poplachu protimrazové ochrany z EVD U A07 A0 C/ F 0, 0-8 (R/W) 8 Analogový Tabulka.c.. Parametry nastavení čidla displej indik. b00 parametr a popis Konfigurace čidla, která má být zobrazena na displeji 0= čidlo B = čidlo B = čidlo B = čidlo B = čidlo B5 5= čidlo B6 6= čidlo B7 7= čidlo B8 8= zadaná hodnota bez kompenzace 9= dynamická zad. hodnota s možnosti kompenzace 0= stav dig. vstupu vzdál. ZAP/VYP = čidlo μad výchozí min. max. Měrná změna výchozí viditelnost dohledový Modbus proměnná úroveň jednotka proměnná typ U 0 N 0 - (R/W) Celé číslo b0 Hodnota čtená čidlem B D 0 0 C/ F (R) 0 Analogový b0 Hodnota čtená čidlem B D 0 0 C/ F (R) 0 Analogový b0 Hodnota čtená čidlem B D 0 0 C/ F (R) 0 Analogový b0 Hodnota čtená čidlem B D 0 0 C/ F/Dbar (R) 05 Analogový b05 Hodnota čtená čidlem B5 D 0 0 C/ F - 0 X 06 (R) 06 Analogový b06 Hodnota čtená čidlem B6 D 0 0 C/ F - 0 X 07 (R) 07 Analogový b07 Hodnota čtená čidlem B7 D 0 0 C/ F - 0 X 08 (R) 08 Analogový b08 Hodnota čtená čidlem B8 D 0 0 C/ F/Dbar - 0 X 09 (R) 09 Analogový b09 Teplota výparníku ovladače D 0 0 C/ F - 0 V 0 (R) 0 Analogový b0 Teplota výparníku ovladače D 0 0 Dbar - 0 V (R) Analogový b Přehřívání ovladače D 0 0 C/ F - 0 V (R) Analogový b Nasycená teplota ovladače D 0 0 C/ F - 0 V (R) Analogový b Poloha ventilu ovladače D % - 0 V (R) Analogový b Teplota výparníku ovladače D 0 0 C/ F - 0 XV 5 (R) 5 Analogový b5 Teplota výparníku ovladače D 0 0 Dbar - 0 XV 6 (R) 6 Analogový b6 Přehřívání ovladače D 0 0 C/ F - 0 XV 7 (R) 7 Analogový b7 Nasycená teplota ovladače D 0 0 C/ F - 0 XV 8 (R) 8 Analogový b8 Poloha ventilu ovladače D % - 0 XV 9 (R) 9 Analogový b9 Teplotní čidlo na výstupu z externího výměníku c D 0 0 C/ F - 0 V 0 (R) 0 Analogový b0 Teplotní čidlo na výstupu z externího výměníku c D 0 0 C/ F - 0 XV (R) Analogový b Čidlo terminálu (pro terminál μad) D C/ F 0, 0-8 (R/W) 8 Analogový Obr..d..5 Parametry nastavení čidla (c*) displej indik. parametr a popis výchozí úroveň min. max. Měrná jednotka změna def. vidit. dohledový proměnná Modbus proměnný typ c0 Minimální doba zapnutí U s 60-5 (R/W) Celé číslo c0 Minimální doba vypnutí U s 60-6 (R/W) Celé číslo c0 Minimální doba mezi spuštěními téhož kompresoru U s 60-7 (R/W) Celé číslo c0 Minimální doba mezi starty kompresorů U s 0-8 (R/W) 5 Celé číslo c05 Minimální doba mezi vypnutími kompresorů U s 0-9 (R/W) 6 Celé číslo c06 Minimální doba mezi zapnutím a spuštěním U s 0-0 (R/W) 7 Celé číslo c07 Minimální doba mezi zapnutím kompresoru po zapnutí čerpadla/ U s 0 - (R/W) 8 Celé číslo vstupního ventilátoru (vzduch/vzduch) c08 Minimální doba mezi vypnutím kompresoru a vypnutím čerpadla/ U 0 50 min - (R/W) 9 Celé číslo vstupního ventilátoru (vzduch/vzduch) c09 Maximální doba chodu kompresoru v tandemu U 0 60 min 0 - (R/W) 0 Celé číslo c0 Časovač kompresoru D hodin (R) Analogový c Časovač kompresoru D hodin (R) Analogový c Časovač kompresoru D hodin (R) Analogový c Časovač kompresoru D hodin (R) 5 Analogový c Prahové hodnoty provozního časovače U hodin 0 - (R/W) Celé číslo c5 Počítadlo hodin čerpadla/ventilátoru výparníku D hodin (R) 6 Analogový c6 Počítadlo hodin čerpadla/ventilátoru výparníku D hodin (R) 7 Analogový c7 Min. doba mezi po sobě jdoucími spuštěními čerpadla U 0 50 min 0-5 (R/W) Celé číslo c8 Minimální doba zapnutí čerpadla U 0 5 min - 6 (R/W) Celé číslo c9 Minimální doba mezi ventilem a kompresorem U 0 00 s - 5 (R/W) Celé číslo Tabulka.e μc SE rel

28 displej indik. d0 parametr a popis Odmrazovací cyklus /protimrazová ochrana kondenzátoru 0= ne = ano, se sdíleným odmrazením..6 Parametry nastavení odmrazení (d*) výchozí úroveň min. max. Měrná jednotka změna výchozí viditelnost dohledový proměnná Modbus proměnná typ U 0 Příznak 0-7 (R/W) 7 Digitální d0 Odmrazení na základě času nebo teploty U 0 Příznak 0 D 90 (R/W) 97 Celé číslo 0= čas = tepl. - tlak = start tlakem, ukončení teplotou = aktivace klouzavého odmrazení d0 Teplota pro start odmrazování U -00 d0 C/ F 0, -50 DN 9 (R/W) 9 Analogový Zadaná hodnota protimrazové ochrany kondenzátoru Teplota pro start odmrazování U / d0 Dbar 0, 5 DP 8 (R/W) 8 Analogový Zadaná hodnota poplachu protimrazové ochrany kondenzátoru d0 Tepl. konce odmraz. U d0 / Dbar 0, 0 DP 0 (R/W) 0 Analogový Tlak konce odmraz. d0 760 C/ F 0, 00 DN (R/W) Analogový d05 Min. doba do startu odmrazovacího cyklu U 0 50 s 0 D 7 (R/W) Celé číslo d06 Min. trvání odmrazovacího cyklu U 0 50 s 0 D 8 (R/W) 5 Celé číslo d07 Max. trvání odmrazovacího cyklu U 50 min 5 D 9 (R/W) 6 Celé číslo d08 Zpoždění mezi požadavky na odmrazovací cyklus na stejném U 0 50 min 0 D 0 (R/W) 7 Celé číslo okruhu d09 Zpoždění odmrazování mezi okruhy U 0 50 min 0 D (R/W) 8 Celé číslo d0 Odmrazení externím kontaktem F 0 Příznak 0 D (R/W) 9 Celé číslo 0= funkce nepovolena = start externím kontaktem = konec externím kontaktem = start a konec ext. kontaktem d Protimrazový ohřívač při odmrazení U 0 Příznak 0 D 9 (R/W) 9 Digitální d Doba čekání před odmrazením F 0 min 0 D (R/W) 50 Celé číslo d Doba čekání po odmrazení F 0 min 0 D (R/W) 5 Celé číslo d Konec odmrazování se chladícími okruhy F 0 Příznak 0 D 5 (R/W) 5 Celé číslo 0= nezávislé = pokud jsou oba na konci odmrazování = pokud je alespoň jeden na konci odmrazování d5 Start odmrazování se chladícími okruhy F 0 Int 0 D 6 (R/W) 5 Celé číslo 0= nezávislé = pokud jsou oba na startu odmrazování = pokud je alespoň jeden na startu odmrazování d6 Čas nucené ventilace na konci odmrazování F 0 60 s 0 D 7 (R/W) 5 Celé číslo d7 Nastavit/povolit lehké odmrazování F C/ F 0, 0 D (R/W) Analogový d8 Max. venkovní teplota (klouzavé odmrazení) F C/ F 0, -00 D 6 (R/W) 6 Analogový d9 Rozdíl startu odmrazování (klouzavé odmrazení) F C/ F/bar 0, 0 D 6 (R/W) 6 Analogový d0 Rozdíl venkovní teploty (klouzavé odmrazení) F 0,0 800 C/ F 0, 00 D 6 (R/W) 6 Analogový Tabulka.f indikace na displeji F0 F0 parametr a popis Povolit výstup ventilátoru 0= nepřítomen = přítomen Provozní mód ventilátoru 0= vždy zapnut = v závislosti na zapnutém kompresoru = v závislosti na zapnutých kompresorech při řízení ZAP/VYP = v závislosti na zapnutých kompresorech v módu řízení rychlosti..7 Parametry nastavení ventilátoru (F*) výchozí úroveň min. max. Měrná změna def. viditelnost dohledový jednotka proměnná Modbus proměnná typ F 0 Příznak 0-0 (R/W) 0 Digitální U 0 Int 0 F 8 (R/W) 55 Celé číslo F0 Min. prah. hodnota napětí pro triak F 0 F0 krok 5 F 9 (R/W) 56 Celé číslo F0 Max. prah. hodnota napětí pro triak F F0 00 krok 75 F 50 (R/W) 57 Celé číslo F05 Zadaná hodnota rychlosti teploty v módu chlazení U C/ F 0, 50 FN (R/W) Analogový Hodnota tlaku pro min. rychlost chlazení U / / Dbar 0, 0 FP (R/W) Analogový F06 Hodnota rozdílu pro max. rychlost chlazení U C/ F 0, 00 FN 6 (R/W) 6 Analogový Hodnota tlaku pro max. rychlost chlazení U 0 00 Dbar 0, 0 FP 5 (R/W) 5 Analogový F07 Rozdíl pro vypnutí ventilátoru v módu chlazení U C/ F 0, 50 FN 8 (R/W) 8 Analogový Tlak pro vypnutí ventilátoru v módu chlazení U 0 F05 Dbar 0, 50 FP 7 (R/W) 7 Analogový F08 Zadaná hodnota rychlosti teploty v módu topení U C/ F 0, 50 FN 0 (R/W) 0 Analogový Hodnota tlaku pro max. rychlost v módu topení U / / Dbar 0, 0 FP 9 (R/W) 9 Analogový F09 Rozdíl max. rychlosti v módu topení U C/ F 0, 50 FN (R/W) Analogový Hodnota tlaku pro max. rychlost v módu topení U 0 F08 Dbar 0, 0 FP (R/W) Analogový F0 Rozdíl vypnutí ventilátoru v módu topení U 0 F08 C/ F 0, 50 FN (R/W) Analogový Tlak vypnutí ventilátoru v módu topení U 0 00 Dbar 0, 0 FP (R/W) Analogový F Doba startu ventilátoru U 0 0 s 0 F 5 (R/W) 58 Celé číslo F Trvání impulsu triaku (start vent.) F 0 0 s F 5 (R/W) 59 Celé číslo F Ovládání ventilátoru v módu odmrazování 0= Ventilátory deaktivovány = Ventilátory v módu chladící jednotky = Max. rychlost po odmrazování F 0 Int 0 F 5 (R/W) 60 Celé číslo F Ventilátor s vysokou kondenzační teplotou při spuštění U FN 9 (R/W) 98 Celé číslo F5 Aktivace módu nízkého hluku 0= deaktivován = aktivován v módu chlazení = aktivován v módu topení = aktivován v módu chlazení a topení U 0-0 F 85 (R/W) 9 Celé číslo F6 Rozdíl módu nízkého hluku v módu chlazení F C/ F/ bar F7 Rozdíl módu nízkého hluku v módu topení F C/ F/ bar 0, 0 L 5 (R/W) 5 Analogový 0, 0 L 6 (R/W) 6 Analogový Tabulka.g 8 μc SE rel

29 ..8 Parametry nastavení jednotky (H*) indikace na displeji H0 H0 H0 H0 parametr a popis Model jednotky 0= jednotka vzduch_vzduch = tep. čerpadlo vzduch_vzduch = chladící jednot. vzduch_voda = tep. čerpadlo vzduch_voda = chladící jednotka voda_voda 5= tep. čerpadlo voda_voda s reverzí na plynovém okruhu 6= tep.čerpadlo voda_voda s reverzí na vodním okruhu 7= kondenzační jednotka 8= reverzní kondenzační jednotka 9= kondenzační jednotka chlazená vodou 0= reverzní kondenzační jednotka chlazená vodou = pouze chladící jednotka vzduch-vzduch s elektrickými ohřívači Počet kondenzátorů 0= okruh = okruhy Počet výparníků 0= výparník = výparníky Počet kompresorů na okruh 0= komp. na okruh (jeden okruh) = komp v tandemu na okruh (jeden okruh) = komp. na okruh, okruhy (dva okruhy) = komp. v tandemu, okruhy (dva okruhy) = komp. a kapacitní krok v jednom okruhu 5= komp. a kapacitní krok na okruh H05 Mód čerpadla/výstup. ventilátoru (vzduch/vzduch) (výstup N) 0= nepřítomen = vždy zapnut = zapnut na základě požadavku regulátoru = zapnut na základě požadavku = dodržovat horké udržování nebo horké spuštění v módu topení, trvale zap. v módu chlazení 5= dodržovat horké udržování nebo horké spuštění v módu topení, dodržovat podle kompresoru v módu chlazení H06 H07 H08 H09 Digitální vstup chlazení/topení 0= nepřítomen = přítomen Digitální vstup ZAP/VYP 0= nepřítomen = přítomen síťová konfigurace μc SE 0= pouze μc SE = μc SE + ventil = μc SE + exp. = μcse + exp. + ventil + ventil = μcse + exp. + ventil Keypad qualification 0= klávesnice zakázáno = klávesnice povoleno výchozí úroveň min. max. Měrná změna def. viditelnost jednotka dohledový proměnná Modbus proměnná typ F 0 Příznak - 5 (R/W) 6 Celé číslo U 0 Příznak 0 F (R/W) Digitální F 0 Příznak 0 - (R/W) Digitální F 0 5 Příznak 0-55 (R/W) 6 Celé číslo F 0 5 Příznak - 56 (R/W) 6 Celé číslo U 0 Příznak 0 - (R/W) Digitální U 0 Příznak 0-5 (R/W) 5 Digitální F 0 Příznak 0-57 (R/W) 6 Celé číslo U 0 Příznak - 6 (R/W) 6 Digitální H0 Sériová adresa U (R/W) 65 Celé číslo 0= budoucí použití jako terminál H Módy výstupu (viz str. 6) F 0 Int 0-59 (R/W) 66 Celé číslo H Logika ovládání kapacity a reverzního ventilu 0= oba normálně zavřené = oba normálně otevřené = inverzní ventil normálně otevřený a ventil ovládání kapacity normálně zavřený = inverzní ventil normálně zavřený a ventil ovládání kapacity normálně otevřený F 0 Příznak - 60 (R/W) 67 Celé číslo H Aktivace vyčerpání F 0-0 V 7 (R/W) 7 Digitální H Minimální tlak vyčerpání F Dbar 0, 0 M 7 (R/W) 7 Analogový H5 Max. doba vyčerpání F 0 80 s 0 M 6 (R/W) 68 Celé číslo H6 Aktivovat autom. ladění F 0 Příznak 0 - (R/W) Digitální H7 Minim. povolená hodnota DTE F 0,0 760 C/ F 0, 0-68 (R/W) 68 Analogový H8 Maxim. povolená hodnota DTE F 0,0 760 C/ F 0, (R/W) 69 Analogový H9 Maxim. povolená hodnota DTC F 0,0 760 C/ F 0, (R/W) 70 Analogový H Funkce druhého čerpadla 0= zakázáno = záložní a týdenní rotace = záložní a denní rotace = řízení kondenzace na odpovídající zadané hodnotě = řízení kondenzace vždy zapnuto F 0 int 0-6 (R/W) 69 Celé číslo H Znemožnění načtení výchozích hodnot F 0 Příznak 0-8 (R/W) 8 Digitální 0= funkce neuvolněna = funkce uvolněna H Povolit Modbus F 0 Příznak 0 - (R/W) Digitální Tabulka.h μc SE rel

30 ..9 Parametry firmwaru (F-r*) indikace na parametr a popis výchozí min. max. Měrná změna výchozí viditelnost dohlížecí Modbus typ proměnné displeji úroveň jednotka proměnná H96 Verze softwaru, ovladač D Int - - (R) 08 Celé číslo H97 Verze softwaru, ovladač D Int - 0 X (R) 09 Celé číslo H98 Verze rozšiřovacího softwaru D Int - 0 V (R) 0 Celé číslo H99 Verze softwaru (zobrazuje se při zapnutí přístroje) D Int - 0 XV (R) Celé číslo Tabulka.i indikace na displeji parametr a popis..0 Parametry nastavení poplachu (P*) výchozí úroveň min. max. Měrná jednotka změna def. viditelnost dohlížecí proměnná Modbus typ proměnné P0 Zpoždění poplachu průtokového spínače při zapnutí čerpadla U 0 50 s 0-6 (R/W) 70 Celé číslo P0 Zpoždění poplachu průtokového spínače během ustáleného provozu U 0 0 s 5-6 (R/W) 7 Celé číslo P0 Zpoždění poplachu nízkého tlaku při zapnutí kompresoru U 0 00 s 0-65 (R/W) 7 Celé číslo P0 P05 P06 Povolit ovládání kapacity kompresoru vysokým tlakem 0= ovládání kapacity deaktivováno = ovládání kapacity vysokým tlakem aktivováno = ovládání kapacity nízkým tlakem aktivováno = ovládání kapacity vysokým a nízkým tlakem aktivováno Nulování poplachu 0= manuální HP-/LP-/A-/Lt = automatické HP-/LP-/A-/Lt = manuální HP-/A-/Lt automatické LP- = manuální HP- automatické LP-/A-/Lt = manuální HP-/LP- automatické A-/Lt 5= manuální (třikrát za hodinu) HP-/LP- automatické A-/Lt 6= manuální (třikrát za hodinu) HP-/LP- manuální A-/Lt Logika chlazení/topení 0=: Chladící jednotka, : Tepelné čerpadlo =: Tepelné čerpadlo, : Chladící jednotka P07 poplach nízkého tlaku s čidlem tlaku 0= zakázáno = povoleno P08 Výběr digitálního vstupu U 0 Příznak 0 P 66 (R/W) 7 Celé číslo F 0 6 Příznak 0-67 (R/W) 7 Celé číslo F 0 Příznak 0-9 (R/W) 9 Digitální F 0 Příznak 0 P 68 (R/W) 75 Celé číslo F 0 Int 0-69 (R/W) 76 Celé číslo 0= N = FL man. = FL aut. = TP man. = TP aut. 5= TC man. 6= TC aut. 7= TC man. 8= TC aut. 9= chlaz./ 0= zpožd. chlaz./top. = LA man. top. = LA aut. = zadaná = zadaná, časovač 5= zastavit odmraz. c. 6= zastavit 7= spustit 8= spustit odmraz. c. 9= krok odmraz. c. odmraz. c. 0= krok = krok = krok = dálkové ZAP/ VYP = poplach 5= poplach 6= poplach kompr. 7= poplach kompr. kompr. kompr. P09 Výběr digitálního vstupu F 0 7 Int 0-70 (R/W) 77 Celé číslo P0 Výběr digitálního vstupu 6 F 0 7 Int 0 X 7 (R/W) 78 Celé číslo P Výběr digitálního vstupu 7 F 0 7 Int 0 X 7 (R/W) 79 Celé číslo P Výběr digitálního vstupu 0 F 0 7 Int 0 X 7 (R/W) 80 Celé číslo P Konfigurace B jako P8 pokud /= (digitální vstup) F 0 7 Int 0-7 (R/W) 8 Celé číslo P Konfigurace B8 jako /8= (digitální vstup) F 0 7 Int 0 X 75 (R/W) 8 Celé číslo P5 Výběr poplachu nízkého tlaku F 0 Příznak 0-76 (R/W) 8 Celé číslo 0= není aktivní při vypnutém kompresoru = je aktivní při vypnutém kompresoru P6 Nast. poplachu vysoké teploty U C/ F 0, (R/W) 8 Analogový P7 Zpoždění poplachu vysoké teploty při zapnutí U 0 50 s 0-77 (R/W) 8 Celé číslo P8 Poplach vysokého tlaku nastaven převodníkem F P 999 Dbar 0, 00 P 9 (R/W) 9 Analogový P9 Zadaná hodnota poplachu nízké tepl. systému U C/ F 0, 00-0 (R/W) 0 Analogový P0 Povolení ochrany při zapnutí systému U 0 Příznak 0-0 (R/W) 0 Digitální 0= zakázáno = povoleno P Logika výstupu poplachového relé F (R/W) 8 Digitální 0= normálně deaktivováno = normálně aktivováno P Zpoždění poplachu nízkého tlaku při spuštění U 0 00 s 0-86 (R/W) 9 Celé číslo Kompresor v tepel. čerpadlu P Zpoždění poplachu nízkého tlaku při zapnutí kompresoru v módu U s 0-87 (R/W) 9 Celé číslo odmrazování P Deaktivovat kompresory při ovládání kapacity HP a LP D 0-0 P (R/W) Digitální P5 Výběr digitálního výstupu F 0 7 Int 0-08 (R/W) 5 Celé číslo P6 Výběr digitálního výstupu F 0 7 Int 0-09 (R/W) 6 Celé číslo P7 Výběr digitálního výstupu F 0 7 Int 0-0 (R/W) 7 Celé číslo P8 Výběr digitálního výstupu 5 F 0 7 Int 0 - (R/W) 8 Celé číslo P9 Výběr digitálního výstupu 7 F 0 7 Int 0 X (R/W) 9 Celé číslo P0 Výběr digitálního výstupu 8 F 0 7 Int 0 X (R/W) 0 Celé číslo P Výběr digitálního výstupu 9 F 0 7 Int 0 X (R/W) Celé číslo P Výběr digitálního výstupu 0 F 0 7 Int 0 X 5 (R/W) Celé číslo P Prah. hodn. alarmu nízkého tlaku F 0 P8 Dbar 0, 0 P 76 (R/W) 76 Analogový P Výběr digitálního vstupu 5 F 0 Int - (R/W) 9 Celé číslo P5 Ztlumení poplachu tlačítkem mute F (R/W) Digitální 0= ne = ano P6 Typ ovládání poplachu vys. tlaku F (R/W) Digitální 0= vždy = pouze při aktivním kompresoru a s po aktivaci Tabulka.j 0 μc SE rel
