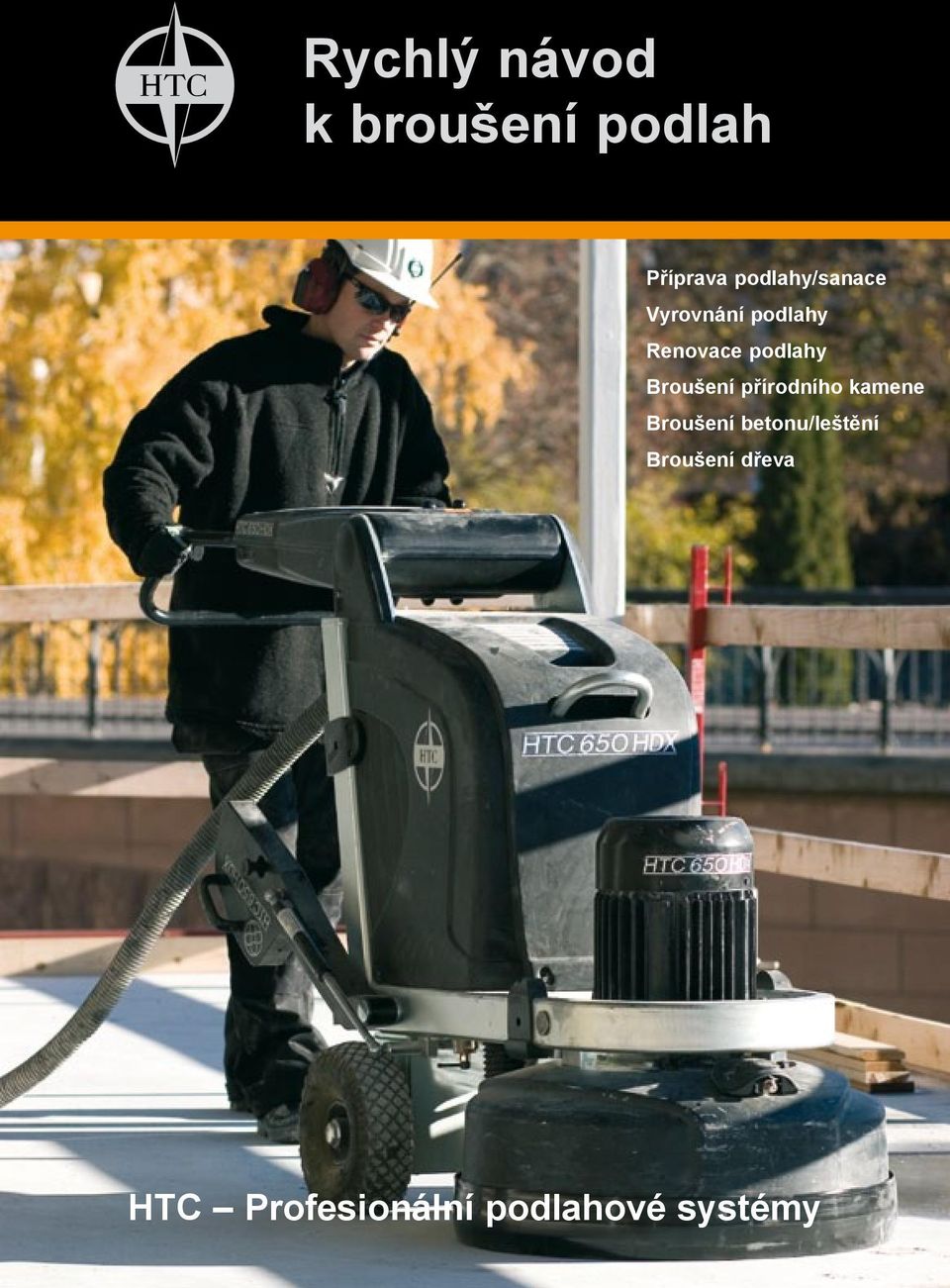

1 Rychlý návod k broušení podlah Příprava podlahy/sanace Vyrovnání podlahy Renovace podlahy Broušení přírodního kamene Broušení betonu/leštění Broušení dřeva HTC Profesionální podlahové systémy

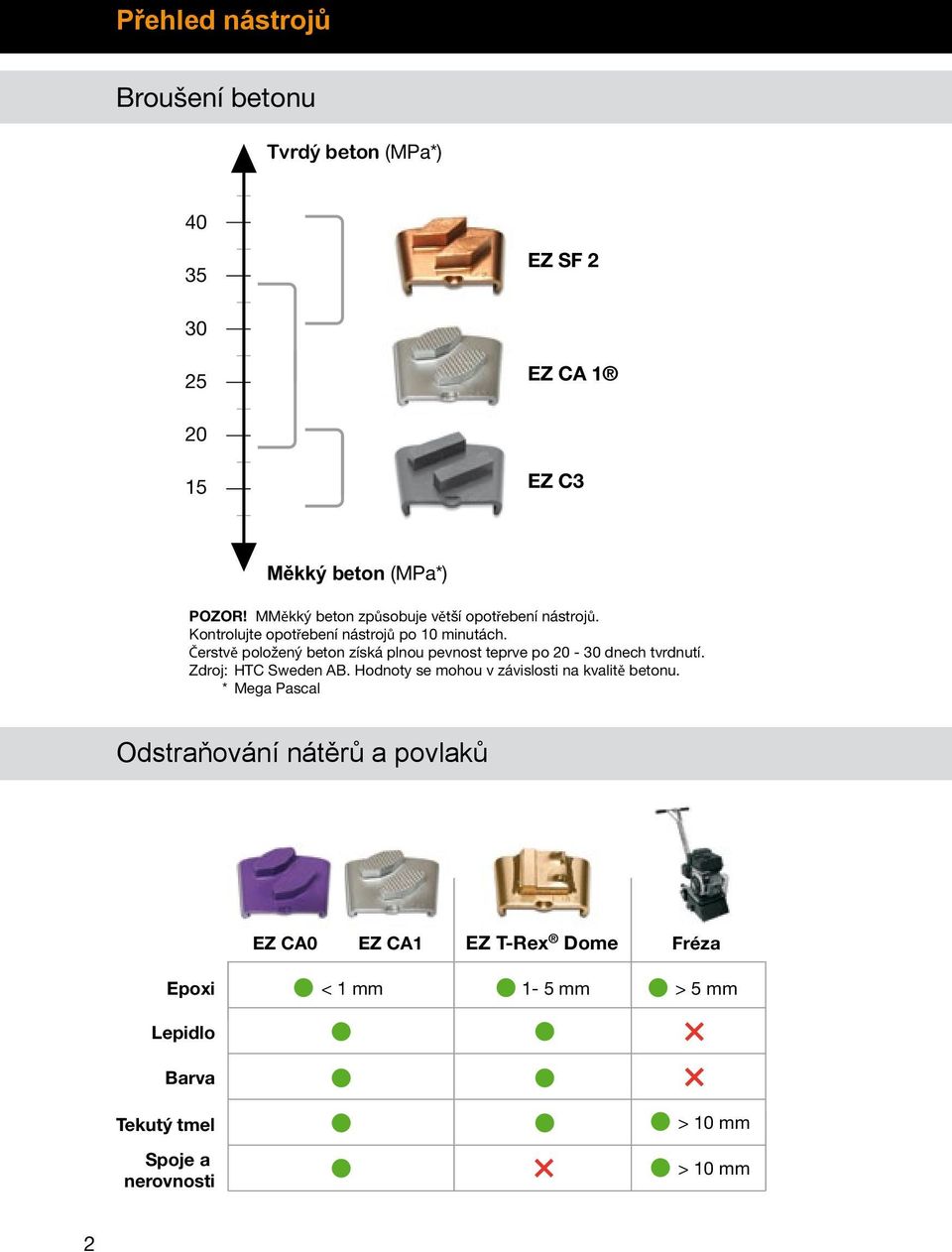

2 Přehled nástrojů Broušení betonu Tvrdý beton (MPa*) EZ SF EZ CA EZ C3 Měkký beton (MPa*) POZOR! MMěkký beton způsobuje větší opotřebení nástrojů. Kontrolujte opotřebení nástrojů po 10 minutách. Čerstvě položený beton získá plnou pevnost teprve po dnech tvrdnutí. Zdroj: HTC Sweden AB. Hodnoty se mohou v závislosti na kvalitě betonu. * Mega Pascal Odstraňování nátěrů a povlaků EZ CA0 EZ CA1 EZ T-Rex Dome Fréza Epoxi Lepidlo Barva Tekutý tmel Spoje a nerovnosti < 1 mm 1-5 mm > 5 mm > 10 mm > 10 mm 2

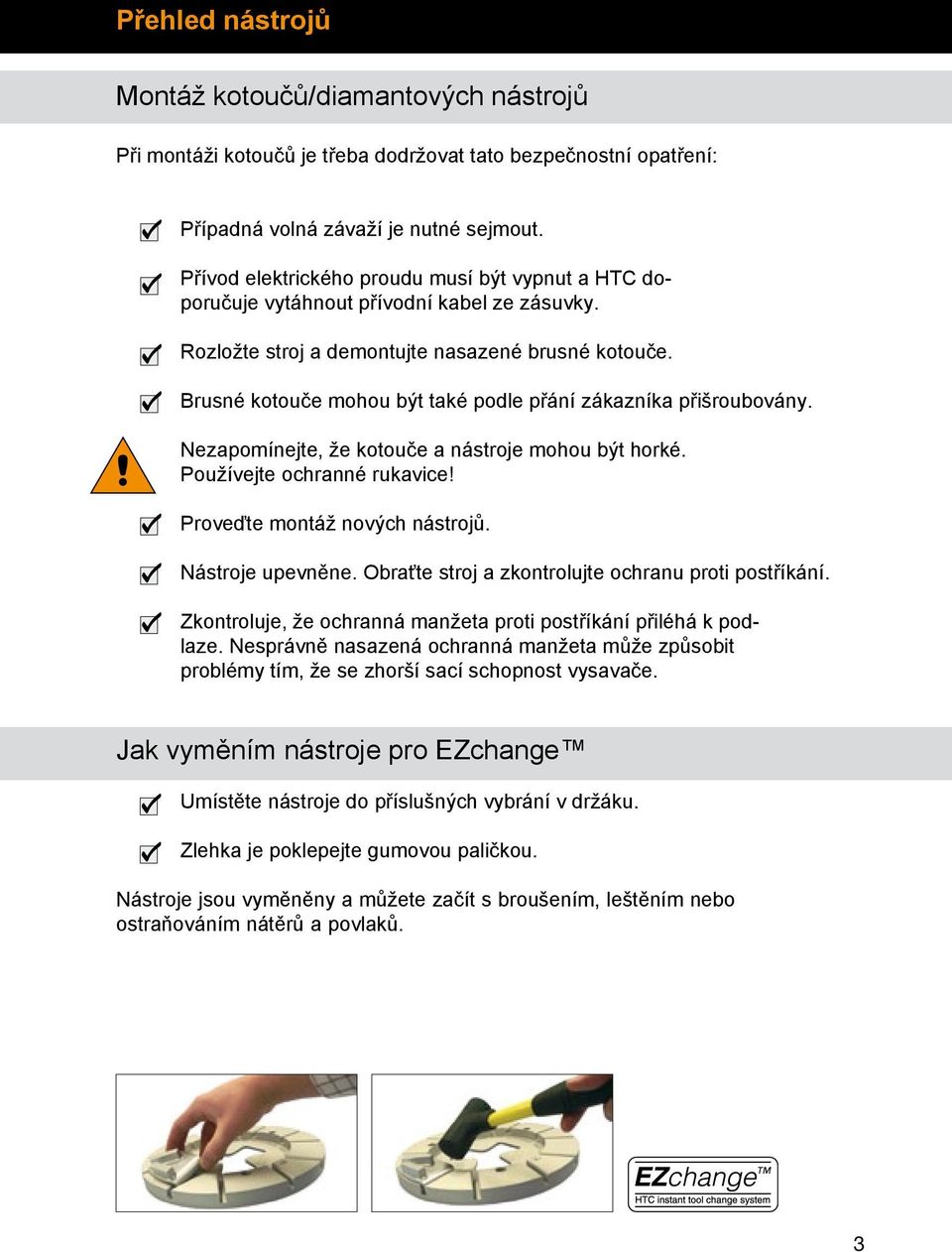

3 Přehled nástrojů Montáž kotoučů/diamantových nástrojů Při montáži kotoučů je třeba dodržovat tato bezpečnostní opatření: Případná volná závaží je nutné sejmout. Přívod elektrického proudu musí být vypnut a HTC doporučuje vytáhnout přívodní kabel ze zásuvky. Rozložte stroj a demontujte nasazené brusné kotouče. Brusné kotouče mohou být také podle přání zákazníka přišroubovány. Nezapomínejte, že kotouče a nástroje mohou být horké. Používejte ochranné rukavice! Proveďte montáž nových nástrojů. Nástroje upevněne. Obraťte stroj a zkontrolujte ochranu proti postříkání. Zkontroluje, že ochranná manžeta proti postříkání přiléhá k podlaze. Nesprávně nasazená ochranná manžeta může způsobit problémy tím, že se zhorší sací schopnost vysavače. Jak vyměním nástroje pro EZchange Umístěte nástroje do příslušných vybrání v držáku. Zlehka je poklepejte gumovou paličkou. Nástroje jsou vyměněny a můžete začít s broušením, leštěním nebo ostraňováním nátěrů a povlaků. 3

4 Přehled nástrojů Pokud nástroje nefungují? Co mám dělat, pokud nástroje glasar rokluzují*, anebo brousí špatně? 1. Zvyšte váhu (přítlak) 2. Zvolte jinou rychlost 3. Plochu navlhčete 4. Vyměňte nástroje za nástroje s měkčí vazbou Co mám dělat, pokud dochází k příliš rychlému opotřebení nástrojů? Zkontroluje nástroje po přibližně 10 minutách, aby nedocházelo k jejich příliš rychlému opotřebení. 1. Zvolte nástroje s tvrdší vazbou 2. Snižte přítlak 3. Použijte plnou sadu (Nástroje na všech místech.) Co znamená příliš rychle? 1. Pokud dochází k většímu opotřebení nástroje než l mmm za 30 minut. Změřte nástroj po přibližně 10 minutách. Co mám dělat, pokud to stroj nezvládá/ vypíná se? *Ke prokluzování dochází v případě, kdy vazba nástroje je v poměru k podlaze příliš tvrdá a diamatové břity nepustí do záběru. K prokluzování může docházet také v případě, kdy boušení provádíte příliš vysokou rychlostí. Vlevo je segment, který nezabíral, a vpravo segment, který je dostatečně ostrý a má diamatové hroty umožňující záběr. 1. Přítlak je příliš vysoký, odeberte případná závaží 2. Snižte rychlost 3. Zvolte jiný nástroj 4. Použijte plnou sadu T-Rex T-Rex je určen k ostraňování nátěrů a povlaků, nikoli k běžnému broušení! Nástroje mají mimořádně vysoký brusný výkon a uvolňují i silné nátěry a povlaky. Pokud provádíte broušení modelem HTC X (naše brusky, které jsou opatřeny čtyřmi brusnými hlavami), otáčejí se jednotlivé kotouče různým směrem. Pro tento účel existují varianty A a B pro různý směr otáčení. T-Rex Ring T-Rex v provedení EZchange Modely x mají 4 brusné kotouče a vyžadují T-Rex jak verze A, tak verze B 4

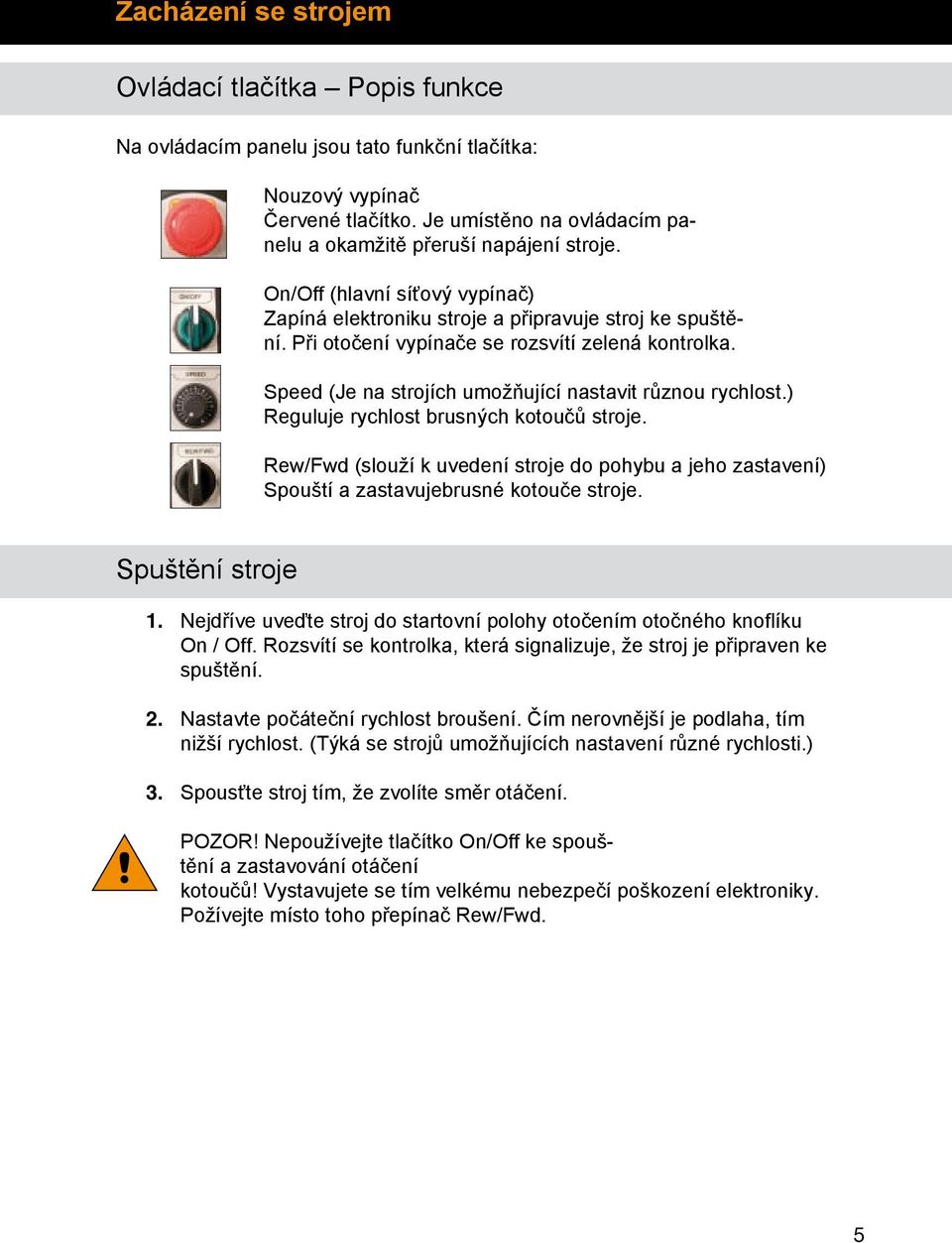

5 Zacházení se strojem Ovládací tlačítka Popis funkce Na ovládacím panelu jsou tato funkční tlačítka: Spuštění stroje Nouzový vypínač Červené tlačítko. Je umístěno na ovládacím panelu a okamžitě přeruší napájení stroje. On/Off (hlavní síťový vypínač) Zapíná elektroniku stroje a připravuje stroj ke spuštění. Při otočení vypínače se rozsvítí zelená kontrolka. Speed (Je na strojích umožňující nastavit různou rychlost.) Reguluje rychlost brusných kotoučů stroje. Rew/Fwd (slouží k uvedení stroje do pohybu a jeho zastavení) Spouští a zastavujebrusné kotouče stroje. 1. Nejdříve uveďte stroj do startovní polohy otočením otočného knoflíku On / Off. Rozsvítí se kontrolka, která signalizuje, že stroj je připraven ke spuštění. 2. Nastavte počáteční rychlost broušení. Čím nerovnější je podlaha, tím nižší rychlost. (Týká se strojů umožňujících nastavení různé rychlosti.) 3. Spousťte stroj tím, že zvolíte směr otáčení. POZOR! Nepoužívejte tlačítko On/Off ke spouštění a zastavování otáčení kotoučů! Vystavujete se tím velkému nebezpečí poškození elektroniky. Požívejte místo toho přepínač Rew/Fwd. 5

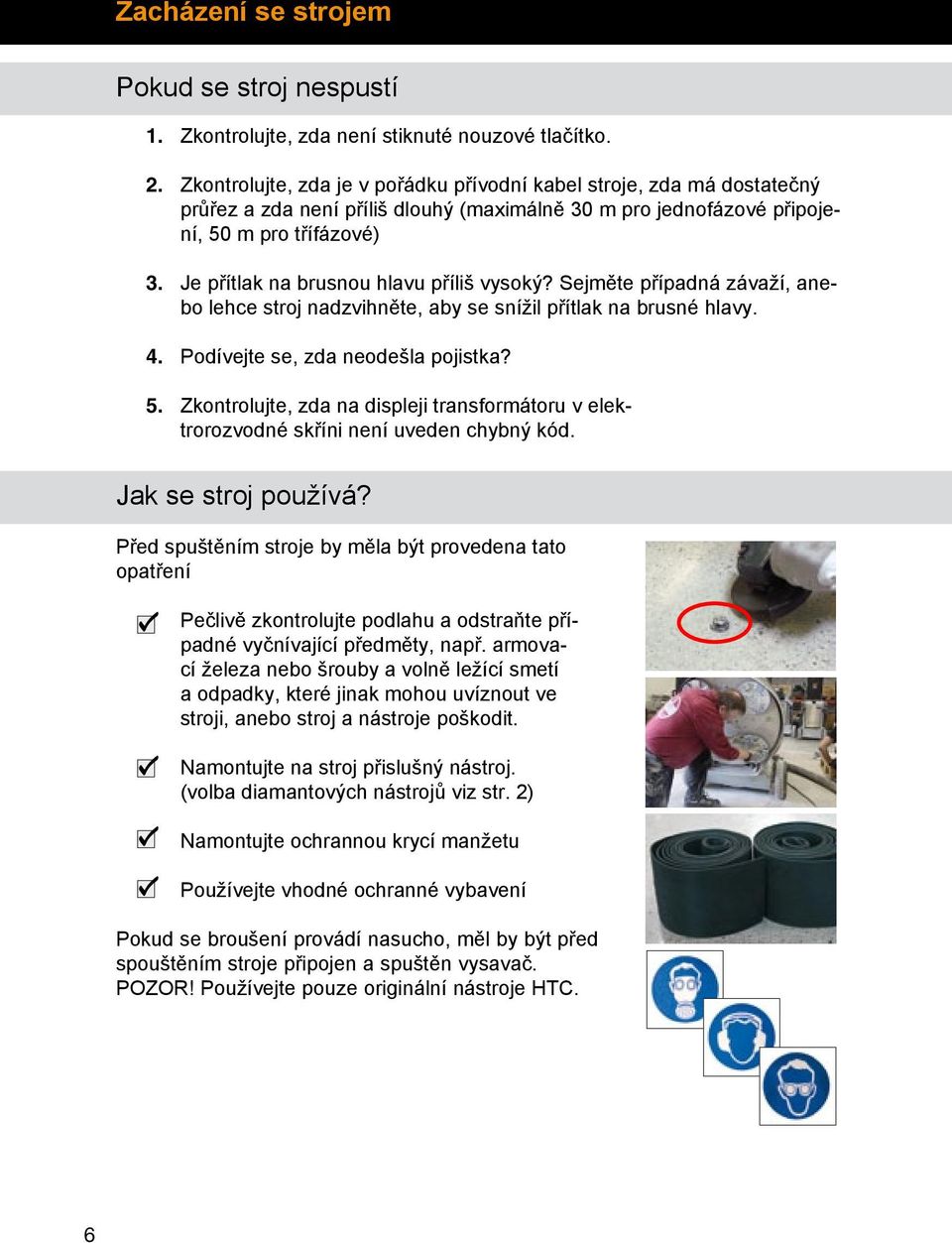

6 Zacházení se strojem Pokud se stroj nespustí 1. Zkontrolujte, zda není stiknuté nouzové tlačítko. 2. Zkontrolujte, zda je v pořádku přívodní kabel stroje, zda má dostatečný průřez a zda není příliš dlouhý (maximálně 30 m pro jednofázové připojení, 50 m pro třífázové) 3. Je přítlak na brusnou hlavu příliš vysoký? Sejměte případná závaží, anebo lehce stroj nadzvihněte, aby se snížil přítlak na brusné hlavy. 4. Podívejte se, zda neodešla pojistka? 5. Zkontrolujte, zda na displeji transformátoru v elektrorozvodné skříni není uveden chybný kód. Jak se stroj používá? Před spuštěním stroje by měla být provedena tato opatření Pečlivě zkontrolujte podlahu a odstraňte případné vyčnívající předměty, např. armovací železa nebo šrouby a volně ležící smetí a odpadky, které jinak mohou uvíznout ve stroji, anebo stroj a nástroje poškodit. Namontujte na stroj přislušný nástroj. (volba diamantových nástrojů viz str. 2) Namontujte ochrannou krycí manžetu Používejte vhodné ochranné vybavení Pokud se broušení provádí nasucho, měl by být před spouštěním stroje připojen a spuštěn vysavač. POZOR! Používejte pouze originální nástroje HTC. 6

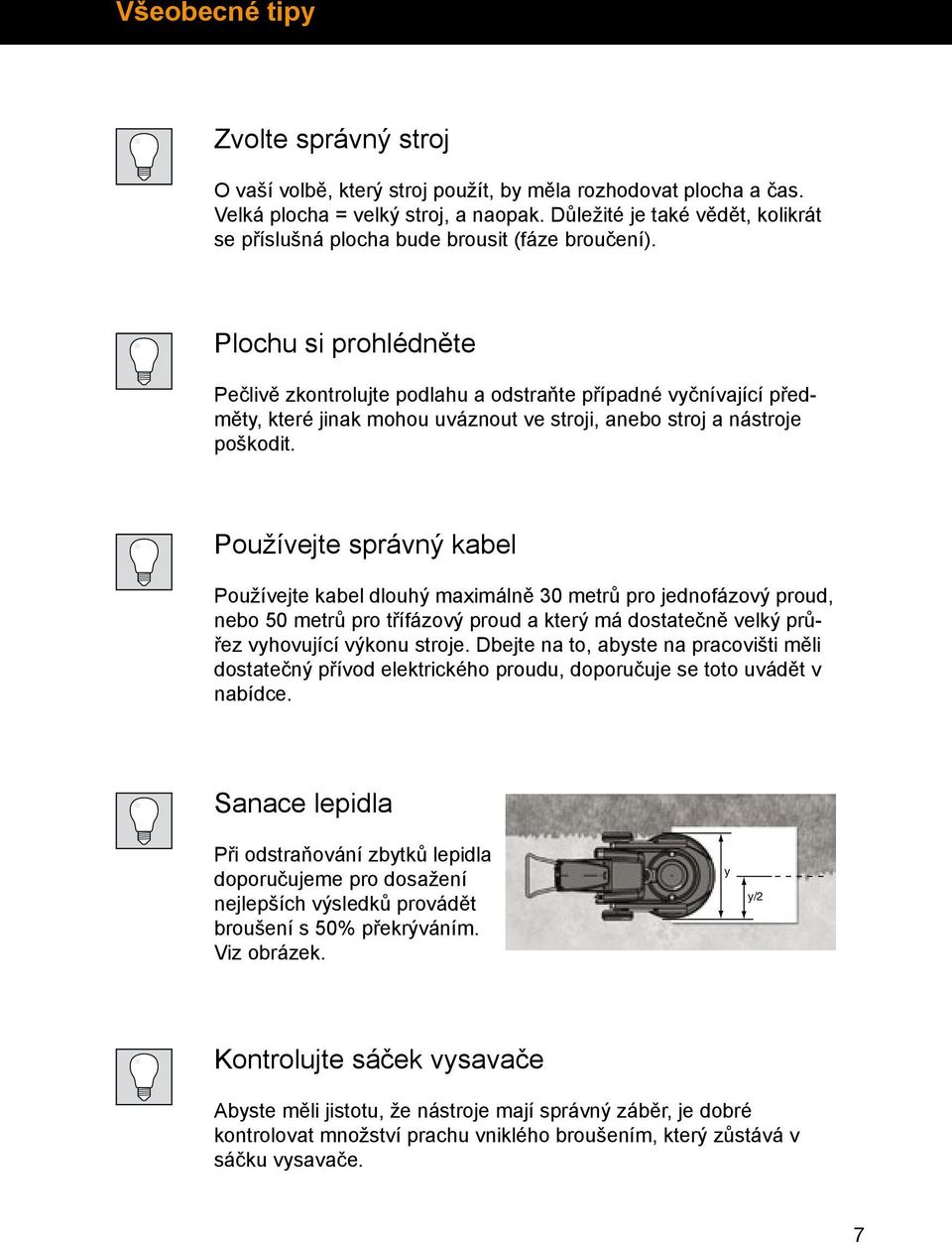

7 Všeobecné tipy Zvolte správný stroj O vaší volbě, který stroj použít, by měla rozhodovat plocha a čas. Velká plocha = velký stroj, a naopak. Důležité je také vědět, kolikrát se příslušná plocha bude brousit (fáze broučení). Plochu si prohlédněte Pečlivě zkontrolujte podlahu a odstraňte případné vyčnívající předměty, které jinak mohou uváznout ve stroji, anebo stroj a nástroje poškodit. Používejte správný kabel Používejte kabel dlouhý maximálně 30 metrů pro jednofázový proud, nebo 50 metrů pro třífázový proud a který má dostatečně velký průřez vyhovující výkonu stroje. Dbejte na to, abyste na pracovišti měli dostatečný přívod elektrického proudu, doporučuje se toto uvádět v nabídce. Sanace lepidla Při odstraňování zbytků lepidla doporučujeme pro dosažení nejlepších výsledků provádět broušení s 50% překrýváním. Viz obrázek. y y/2 Kontrolujte sáček vysavače Abyste měli jistotu, že nástroje mají správný záběr, je dobré kontrolovat množství prachu vniklého broušením, který zůstává v sáčku vysavače. 7

8 Špičkové stroje pro všechny typy podlah od HTC HTC 130 HTC 400 HTC 420 VS HTC 500 HTC 650 Classic HTC 650 HDX HTC 800 HDX HTC 950 RX HTC 1500 it HTC Sweden AB P.O Box 69 SE Söderköping Sweden Tel: +46 (0) Fax: +46 (0) HTC 2500 ix 2007 HTC Sweden AB
