1 Nouzová svítidla a svítidla s bezpečnostními značkami CEAG Notlichtsysteme GmbH /

2 Výhody v oblasti nákladů u automatického individuálního dohlížení pomocí systémových svítidel STYLE Náklady na nouzové osvětlení Spolehlivé světlo v nouzových situacích nebo při výpadku proudu! Tato funkce nouzového osvětlovacího systému přináší více bezpečnosti. Nicméně nikdo není ochoten v této souvislosti vynakládat zbytečně vysoké náklady. A náklady na nouzové osvětlení mohou být skutečně citelné. Zde se nejedná pouze o investiční náklady. Provozní náklady (viz grafi ka) jsou v dlouhodobém časovém horizontu zpravidla vyšší. Jejich výše je mimo jiné závislá na národních předpisech v oblasti testů, inspekcí a údržby. Při hledání výhodného řešení pro daný projekt je vedle národních požadavků třeba zohlednit dvě další významné nákladové položky. Jedná se o oblast nákladů na energii a kombinaci inspekcí a údržby. Luxusní hotel Burj Al Arab, Dubai Svítidla + Back-up systémy Spotřeba energie Vizuální test Standardní test Lampy Baterie Údržba investiční náklady náklady na elektrický proud pracovní náklady na vizuální test pracovní náklady FT/PT* výměna baterií pracovní náklady na údržbu pracovní náklady na testy náklady na údržbu provozní náklady náklady na systém nouzového osvětlení Doba t * FT = funkční test BT = test provozní doby CEAG Notlichtsysteme GmbH /2

3 CEAG Série systémových svítidel STYLE jakožto nouzových svítidel a svítidel s bezpečnostními značkami s 8 W zářivkou nová technika reflektorů pro velké rozestupy mezi svítidly designové elementy je možno barevně přizpůsobit architektuře prosvícení všech piktogramů v souladu s normou rychlomontážní sada pro všechna použití nízké náklady na instalaci vhodné pro nasazení v zařízeních podle ČSN EN 008 montážní příslušenství pro všechny druhy upevnění vybaveno novým předřadníkem vhodným pro nouzové osvětlení, s rozšířeným kontrolním prvkem všechna svítidla i v IP 54 Systémová svítidla CEAG spojují jakožto bezpečností svítidla a svítidla s bezpečnostními značkami funkci a design do perfektního celku. Montáž, kterou je možno provést prakticky bez nářadí, a velkoryse dimenzovaný prostor na připojení s dvojitě osazovacími svorkami 3 x 2,5 mm 2 umožňují časově nenáročnou instalaci s nízkými náklady. Základem je rychlomontážní sada, která vedle síťových svorek obsahuje veškeré montážní prvky a může být montována již před dokončením stavebních opatření. Po dokončení prací se zvolené kryty svítidel pouze zacvaknou do rychlomontážní sady a svítidla jsou připravena k provozu. Speciální svítidla pro použití ve vlhkých prostorách patří dnes do minulosti. Sada příslušenství IP 54 umožňuje bezproblémové použití každého svítidla i v kritických podmínkách daného prostředí jako například ve vlhkých prostorách a vnějších zařízeních. Díky užití kvalitních UV-odolných umělých hmot bez halogenů jsou problémy s korozí minulostí. Osvědčené předřadníky pro nouzové osvětlení CEAG s jejich novým dvacetimístným adresováním nabízejí spolu s kontrolním systémem CEWA GUARD a s možností napojení na všechny systémy nouzového osvětlení CEAG provozovateli perfektní bezpečnost. Napojením na vhodná zařízení nouzového osvětlení může provozovatel svobodně programovat druh zapojení (pohotovostní osvětlení, trvalé světlo nebo včleněné trvalé světlo) do smíšeného provozu na koncovém proudovém obvodu. CEAG Notlichtsysteme GmbH /3

4 Série systémových svítidel STYLE Dobrý design je více než funkční Dobrý design nevznikne pouhou náhodou Příroda nám jde příkladem: v komplikovaných procesech výběru a přizpůsobování vyvíjí již po stamiliony let optimalizované modely řešení pro neustále se měnící životní podmínky. Takto vznikly proudové linie ryb, ptačí křídla nebo pancéře hmyzu. Člověk jako součást evoluce využil tento vývojový princip a koncipoval jím tvořené věci podle stejného hlediska. Form follows function, forma se řídí funkcí, je základním principem každé úspěšné vývojové práce. Práce se obzvláště povede ale teprve tehdy, jestliže oslovuje estetické cítění pozorovatele. Hospodárnost díky jednoduché instalaci Nouzové svítidlo a svítidlo s bezpečnostními značkami je jasně defi nováno svou funkcí a oblastí nasazení. Ovšem již při instalaci nabízí konstrukce orientující se na praxi a funkční forma svítidla rozhodující výhody. Vývojový tým společnosti CEAG proto při koncipování série systémových svítidel nic neponechal náhodě. Cílem bylo spojit optimální technická řešení s atraktivním zevnějškem do homogenního celku. Výsledkem je bezpečnost, která stojí zato. Montáž na stěnu a stropní montáž Hospodárnost díky jednoduché instalaci Čas jsou peníze! Jen několika pohyby je rychlomontážní sada používaná u každého svítidla přišroubována na stěnu nebo strop. Připojení na síť je realizováno prostřednictvím řadové svorkovnice integrované na rychlomontážní sadě. Poté může být každé svítidlo ze série systémových svítidel bez nářadí zacvaknuto na rychlomontážní sadě. Zvláštní výhoda: robustní rychlomontážní sada může být namontována a zapojena již ve velmi ranné stavební fázi. Kromě toho může být obalem například při malířských pracích chráněna před znečištěním. Po ukončení všech stavebních prací může být vybrané svítidlo v okamžiku zacvaknuto na rychlomontážní sadu. Hotovo! CEAG Notlichtsysteme GmbH /4

5 Série systémových svítidel STYLE Do detailu promyšlená technika Modulární konstrukce Exaktně vzájemně harmonizované součástky představují rafi novaný základ naší série systémových svítidel STYLE. Díky mnohostranným kombinačním možnostem se představuje kaleidoskop smysluplných kombinací: jedno- a oboustranná svítidla s designovými elementy i bez mohou být podle libosti kombinovány s nejrozličnějšími montážními moduly: rameno na zeď, stropní kyvadlo, zavěšení na řetěz. Pomocí prvku IP 54 mohou být svítidla používána i za obtížných podmínek prostředí. Stejné prvky mohou být samozřejmě použity u jednostranných i oboustranných svítidel. Mimo to urychluje rychlomontážní sada, která je vždy součástí každého druhu montáže, instalaci a díky jí je i dodatečná výměna svítidla hračkou, neboť každé svítidlo z této série se pouze zacvakne na rychlomontážní sadu. IP 54 u systémových svítidel i později žádný problém Pro použití svítidla v interiéru bude většinou postačovat stupeň ochrany před prachem a vodou IP 4. Ovšem ve vnitřních prostorách budov často existují zvýšené nároky vzhledem k vlhkým oblastem nebo přímo sousedícím vnějším částem jako například terasám, které vyžadují zvýšený druh ochrany. Přitom je často dbáno nato, aby i zde byly využívány stejné formy svítidel jako v ostatních vnitřních prostorách. Všechna svítidla ze série systémových svítidel STYLE mohou proto na ochranu světelných prostředků a elektroniky být instalována v ochranném druhu IP 54. Promyšlená světelná technika Ne každé světlo odpovídá normám. Nouzové osvětlení klade v oblasti předmětných předpisů podle ČSN EN 838 vysoké nároky na světelnou techniku svítidel ohledně rovnoměrnosti a minimální síly osvětlení. Kromě toho vyžadují rozpoznávací vzdálenost, kontrast jasu a barevné hranice piktogramů specielní světelně-technická opatření. Zatímco svítidla s přímým světlem nebo neprůhledné kryty na svítidla vytvářejí rovnoměrné rozložení světla s maximální intenzitou pod svítidlem, ukazuje nová série systémových svítidel se svou křivkou rozložení boční kontinuálně rostoucí intenzitu světla až do hraniční hodnoty cca. 70. Tím je zohledněn fyzikální zákon, že při stejné intenzitě osvětlení a zdvojnásobení vzdálenosti je nezbytné čtyřnásobné zvýšení intenzity světla. CEAG podala pomocí speciálních refl ektorů ve spojení s vysoce transparentním polykarbonovým krytem mistrovský výkon. Nezávislý institut potvrdil správnost těchto dat. Uživatel tím má k dispozici řešení, které odpovídá normám a zároveň je i hospodárné. CEAG Notlichtsysteme GmbH /5

6 Nouzové svítidlo s piktogramem STYLE 570 CG-S Technická data 570 CG-S s čirým difuserem 570 CG-S Pozorovací vzdálenost s piktogramem 32 m Poměr světelného toku E / Nenn na konci stanovené doby provozu 75 % Materiál tělesa vstřikovaný plast Hmotnost včetně krytu 0,85 kg Barva tělesa šedá, s barevnými designovými prvky Designové elementy RAL 5022 noční modrá RAL 705 břidlicová šedá Druh montáže Stropní a nástěnná Rozměry v mm (D x V x H) 370 x 225 x 60 Připojovací svorky dvojitá svorkovnice 3 x 2,5 mm 2 Rozsah napájení 230 V 50/60 Hz, 220 V DC +25/-20 % Jmenovitý proud (baterie) 30 ma Vlastní spotřeba 6 VA Provozní rozsah teplot -0 C až +40 C Typ světelného zdroje 8 W/T6, 450 Im Třída izolace II Stupeň krytí IP 4 (IP 54 doplněk pro elektroniku a světelný zdroj, volitelně) Objednací údaje 570 CG-S s difuserem PL 570 CG-S s rastrovaným difuserem 570 CG-S se matným difuserem Typ Rozsah dodávky Objednací číslo 570 CG-S, RAL 5022 Těleso svítidla bez difuseru, bez rychlomontážní sady, noční modř, s CEWA GUARD monitoringem a 20-ti adresným el. předřadníkem CG-S, RAL 705 Těleso svítidla bez difuseru, bez rychlomontážní sady, břidlicová šeď, s CEWA GUARD monitoringem a 20-ti adresným el. předřadníkem Scheibe SL Čirý difuser Difuser matný Matný difuser Difuser rastrovaný Difuser rastrovaný sítotisk Difuser PL podle DIN 4844 Difuser se sítotiskovým piktogramem Difuser PR podle DIN 4844 Difuser se sítotiskovým piktogramem Difuser PU podle DIN 4844 Difuser se sítotiskovým piktogramem Difuser PL Difuser se sítotiskovým piktogramem Difuser PR Difuser se sítotiskovým piktogramem Difuser PU Difuser se sítotiskovým piktogramem Rychlomontážní sada Rychlomontážní sada se svorkovnicí a distančními rozpěrkami Rozměry v mm 355 Příslušenství Příslušenství viz. strana / CEAG Notlichtsysteme GmbH /6

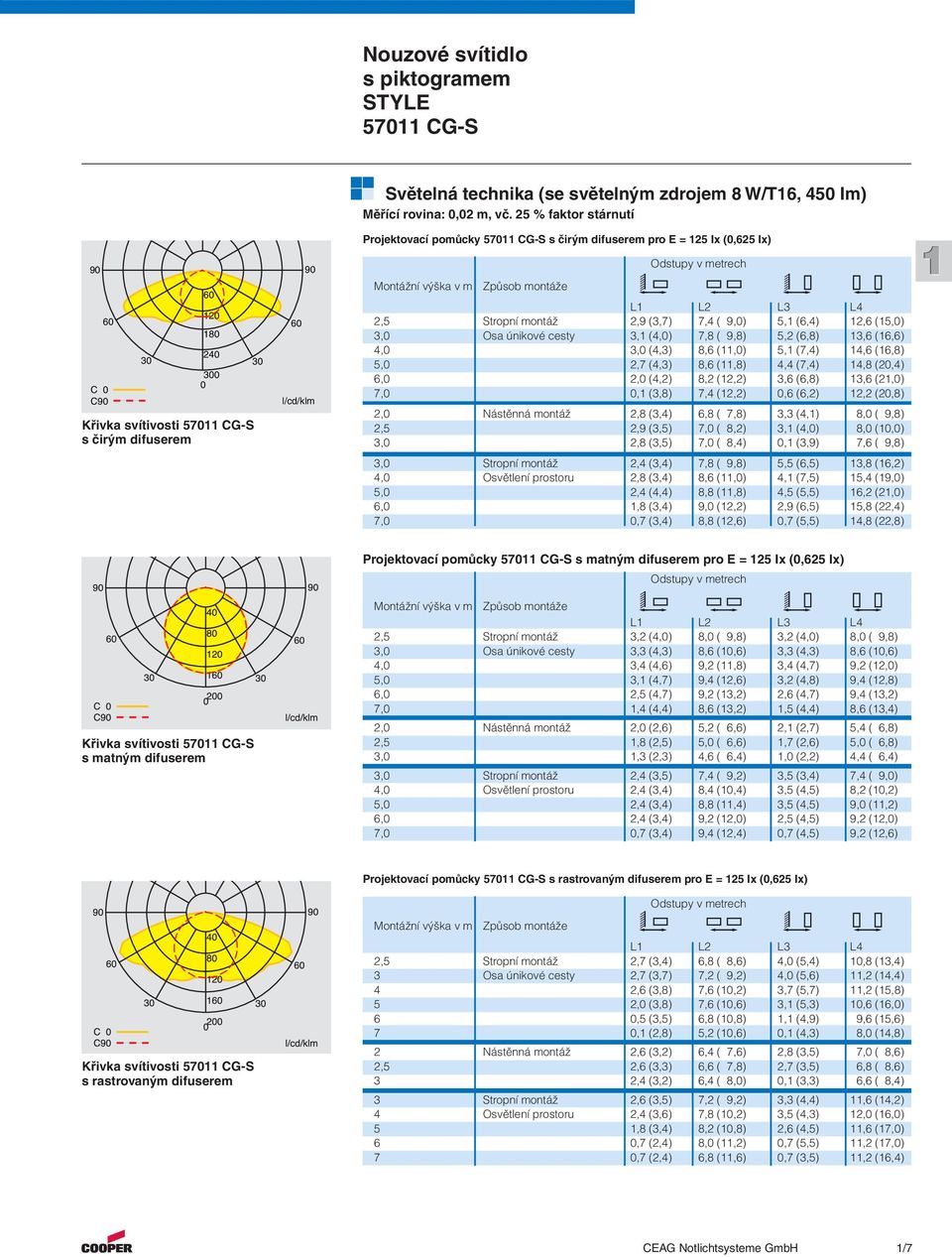

7 Nouzové svítidlo s piktogramem STYLE 570 CG-S C 0 C Křivka svítivosti 570 CG-S s čirým difuserem l/cd/klm Světelná technika (se světelným zdrojem 8 W/T6, 450 Im) Měřící rovina: 0,02 m, vč. 25 % faktor stárnutí Projektovací pomůcky 570 CG-S s čirým difuserem pro E = 25 Ix (0,625 Ix) Odstupy v metrech Montážní výška v m Způsob montáže L L2 L3 L4 2,5 Stropní montáž 2,9 (3,7) 7,4 ( 9,0) 5, (6,4) 2,6 (5,0) 3,0 Osa únikové cesty 3, (4,0) 7,8 ( 9,8) 5,2 (6,8) 3,6 (6,6) 4,0 3,0 (4,3) 8,6 (,0) 5, (7,4) 4,6 (6,8) 5,0 2,7 (4,3) 8,6 (,8) 4,4 (7,4) 4,8 (20,4) 6,0 2,0 (4,2) 8,2 (2,2) 3,6 (6,8) 3,6 (2,0) 7,0 0, (3,8) 7,4 (2,2) 0,6 (6,2) 2,2 (20,8) 2,0 Nástěnná montáž 2,8 (3,4) 6,8 ( 7,8) 3,3 (4,) 8,0 ( 9,8) 2,5 2,9 (3,5) 7,0 ( 8,2) 3, (4,0) 8,0 (0,0) 3,0 2,8 (3,5) 7,0 ( 8,4) 0, (3,9) 7,6 ( 9,8) 3,0 Stropní montáž 2,4 (3,4) 7,8 ( 9,8) 5,5 (6,5) 3,8 (6,2) 4,0 Osvětlení prostoru 2,8 (3,4) 8,6 (,0) 4, (7,5) 5,4 (9,0) 5,0 2,4 (4,4) 8,8 (,8) 4,5 (5,5) 6,2 (2,0) 6,0,8 (3,4) 9,0 (2,2) 2,9 (6,5) 5,8 (22,4) 7,0 0,7 (3,4) 8,8 (2,6) 0,7 (5,5) 4,8 (22,8) Projektovací pomůcky 570 CG-S s matným difuserem pro E = 25 Ix (0,625 Ix) Odstupy v metrech Montážní výška v m Způsob montáže L L2 L3 L4 2,5 Stropní montáž 3,2 (4,0) 8,0 ( 9,8) 3,2 (4,0) 8,0 ( 9,8) 3,0 Osa únikové cesty 3,3 (4,3) 8,6 (0,6) 3,3 (4,3) 8,6 (0,6) 4,0 3,4 (4,6) 9,2 (,8) 3,4 (4,7) 9,2 (2,0) 5,0 3, (4,7) 9,4 (2,6) 3,2 (4,8) 9,4 (2,8) 6,0 2,5 (4,7) 9,2 (3,2) 2,6 (4,7) 9,4 (3,2) 7,0,4 (4,4) 8,6 (3,2),5 (4,4) 8,6 (3,4) 2,0 Nástěnná montáž 2,0 (2,6) 5,2 ( 6,6) 2, (2,7) 5,4 ( 6,8) 2,5,8 (2,5) 5,0 ( 6,6),7 (2,6) 5,0 ( 6,8) 3,0,3 (2,3) 4,6 ( 6,4),0 (2,2) 4,4 ( 6,4) 3,0 Stropní montáž 2,4 (3,5) 7,4 ( 9,2) 3,5 (3,4) 7,4 ( 9,0) 4,0 Osvětlení prostoru 2,4 (3,4) 8,4 (0,4) 3,5 (4,5) 8,2 (0,2) 5,0 2,4 (3,4) 8,8 (,4) 3,5 (4,5) 9,0 (,2) 6,0 2,4 (3,4) 9,2 (2,0) 2,5 (4,5) 9,2 (2,0) 7,0 0,7 (3,4) 9,4 (2,4) 0,7 (4,5) 9,2 (2,6) Křivka svítivosti 570 CG-S s matným difuserem Projektovací pomůcky 570 CG-S s rastrovaným difuserem pro E = 25 Ix (0,625 Ix) Odstupy v metrech Montážní výška v m Způsob montáže L L2 L3 L4 2,5 Stropní montáž 2,7 (3,4) 6,8 ( 8,6) 4,0 (5,4) 0,8 (3,4) 3 Osa únikové cesty 2,7 (3,7) 7,2 ( 9,2) 4,0 (5,6),2 (4,4) 4 2,6 (3,8) 7,6 (0,2) 3,7 (5,7),2 (5,8) 5 2,0 (3,8) 7,6 (0,6) 3, (5,3) 0,6 (6,0) 6 0,5 (3,5) 6,8 (0,8), (4,9) 9,6 (5,6) 7 0, (2,8) 5,2 (0,6) 0, (4,3) 8,0 (4,8) 2 Nástěnná montáž 2,6 (3,2) 6,4 ( 7,6) 2,8 (3,5) 7,0 ( 8,6) 2,5 2,6 (3,3) 6,6 ( 7,8) 2,7 (3,5) 6,8 ( 8,6) 3 2,4 (3,2) 6,4 ( 8,0) 0, (3,3) 6,6 ( 8,4) 3 Stropní montáž 2,6 (3,5) 7,2 ( 9,2) 3,3 (4,4),6 (4,2) 4 Osvětlení prostoru 2,4 (3,6) 7,8 (0,2) 3,5 (4,3) 2,0 (6,0) 5,8 (3,4) 8,2 (0,8) 2,6 (4,5),6 (7,0) 6 0,7 (2,4) 8,0 (,2) 0,7 (5,5),2 (7,0) 7 0,7 (2,4) 6,8 (,6) 0,7 (3,5),2 (6,4) Křivka svítivosti 570 CG-S s rastrovaným difuserem CEAG Notlichtsysteme GmbH /7

8 Nouzové svítidlo s piktogramem STYLE 5702 CG-S Technická data 5702 CG-S s difuserem PU a tyčovým závěsem 5702 CG-S Pozorovací vzdálenost s piktogramem 32 m Poměr světelného toku E / Nenn na konci stanovené doby provozu 75 % Materiál tělesa vstřikovaný plast Hmotnost včetně krytu,25 kg Barva tělesa šedá, s barevnými designovými prvky Designové elementy RAL 5022 noční modrá RAL 705 břidlicová šedá Druh montáže Stropní montáž Rozměry v mm (D x V x H) 370 x 225 x 8 Připojovací svorky dvojitá svorkovnice 3 x 2,5 mm 2 Rozsah napájení 230 V 50/60 Hz, 220 V DC +25/-20 % Jmenovitý proud (baterie) 30 ma Vlastní spotřeba 6 VA Provozní rozsah teplot -0 C až +40 C Typ světelného zdroje 8 W/T6, 450 Im Třída izolace II Stupeň krytí IP 4 (IP 54 doplněk pro elektroniku a světelný zdroj, volitelně) Objednací údaje barva designových prvků: noční modrá barva designových prvků: břidlicová šedá Rozměry v mm 355 Typ Rozsah dodávky Objednací číslo 5702 CG-S, RAL 5022 Těleso svítidla bez difuseru, bez rychlomontážní sady, noční modř, s CEWA GUARD monitoringem a 20-ti adresným el. předřadníkem CG-S, RAL 705 Těleso svítidla bez difuseru, bez rychlomontážní sady, břidlicová šeď, s CEWA GUARD monitoringem a 20-ti adresným el. předřadníkem Difuser SL Čirý difuser Difuser matný Matný difuser Záslepka Neprůhledný difuser Difuser rastrovaný Difuser rastrovaný sítotisk Difuser PL Difuser se sítotiskovým piktogramem Difuser PR Difuser se sítotiskovým piktogramem Difuser PU Difuser se sítotiskovým piktogramem Difuser PL Difuser se sítotiskovým piktogramem Difuser PR Difuser se sítotiskovým piktogramem Difuser PU Difuser se sítotiskovým piktogramem Rychlomontážní sada Rychlomontážní sada se svorkovnicí a distančními rozpěrkami Příslušenství Příslušenství viz. strana / CEAG Notlichtsysteme GmbH /8

9 Nouzové svítidlo s piktogramem STYLE 5502 CG-S, CG-S s difuserem PU a tyčovým závěsem Technická data 5502 CG-S, 5502 Pozorovací vzdálenost s piktogramem 32 m Poměr světelného toku E / Nenn na konci stanovené doby provozu 75 % Materiál tělesa vstřikovaný plast Hmotnost včetně krytu,5 kg Barva tělesa šedá Druh montáže Stropní montáž Rozměry v mm (D x V x H) 355 x 200 x 8 Připojovací svorky dvojitá svorkovnice 3 x 2,5 mm 2 Rozsah napájení 230 V 50/60 Hz, 220 V DC +25/-20 % Jmenovitý proud (baterie) 30 ma Vlastní spotřeba 6 VA Provozní rozsah teplot -0 C až +40 C Typ světelného zdroje 8 W/T6, 450 Im Třída izolace II Stupeň krytí IP 4 (IP 54 doplněk pro elektroniku a světelný zdroj, volitelně) Objednací údaje Typ Rozsah dodávky Objednací číslo 5502 CG-S Těleso svítidla bez difuseru, bez rychlomontážní sady, s CEWA GUARD monitoringem a 20-ti adresným el. předřadníkem Těleso svítidla bez difuseru, bez rychlomontážní sady Difuser SL Čirý difuser Difuser matný Matný difuser Záslepka Neprůhledný difuser Difuser rastrovaný Difuser rastrovaný sítotisk Difuser PL podle DIN 4844 Difuser se sítotiskovým piktogramem Difuser PR podle DIN 4844 Difuser se sítotiskovým piktogramem Difuser PU podle DIN 4844 Difuser se sítotiskovým piktogramem Difuser PL Difuser se sítotiskovým piktogramem Difuser PR Difuser se sítotiskovým piktogramem Difuser PU Difuser se sítotiskovým piktogramem Rychlomontážní sada Rychlomontážní sada se svorkovnicí a distančními rozpěrkami Příslušenství Příslušenství viz. strana /20 Rozměry v mm CEAG Notlichtsysteme GmbH /9

10 Nouzové svítidlo s piktogramem STYLE 550 CG-S, 550 Technická data 550 CG-S s čirým difuserem 550 CG-S, 550 Pozorovací vzdálenost s piktogramem 32 m Poměr světelného toku E / Nenn na konci stanovené doby provozu 75 % Materiál tělesa vstřikovaný plast Hmotnost včetně krytu 0,85 kg Barva tělesa šedá Druh montáže Stropní nebo nástěnná montáž Rozměry v mm (D x V x H) 355 x 97 x 60 Připojovací svorky dvojitá svorkovnice 3 x 2,5 mm 2 Rozsah napájení 230 V 50/60 Hz, 220 V DC +25/-20 % Jmenovitý proud (baterie) 30 ma Vlastní spotřeba 6 VA Provozní rozsah teplot -0 C až +40 C Typ světelného zdroje 8 W/T6, 450 Im Třída izolace II Stupeň krytí IP 4 (IP 54 doplněk pro elektroniku a světelný zdroj, volitelně) Objednací údaje 550 CG-S s difuserem PL 550 CG-S s rastrovaným difuserem Typ Rozsah dodávky Objednací číslo 550 CG-S Těleso svítidla bez difuseru, bez rychlomontážní sady, s CEWA GUARD monitoringem a 20-ti adresným el. předřadníkem Těleso svítidla bez difuseru, bez rychlomontážní sady Difuser SL Čirý difuser Difuser matný Matný difuser Difuser rastrovaný Difuser rastrovaný sítotisk Difuser PL podle DIN 4844 Difuser se sítotiskovým piktogramem Difuser PR podle DIN 4844 Difuser se sítotiskovým piktogramem Difuser PU podle DIN 4844 Difuser se sítotiskovým piktogramem Difuser PL Difuser se sítotiskovým piktogramem Difuser PR Difuser se sítotiskovým piktogramem Difuser PU Difuser se sítotiskovým piktogramem Rychlomontážní sada Rychlomontážní sada se svorkovnicí a distančními rozpěrkami Příslušenství Příslušenství viz. strana / CG-S s matným difuserem Rozměry v mm CEAG Notlichtsysteme GmbH /0

11 Nouzové svítidlo s piktogramem STYLE 550 CG-S, 550 Světelná technika (se světelným zdrojem 8 W/T6, 450 Im) Měřící rovina: 0,02 m, vč. 25 % faktor stárnutí Projektovací pomůcky 550 CG-S s čirým difuserem pro E = 25 Ix (0,625 Ix) Odstupy v metrech 60 C 0 C Křivka svítivosti 550 CG-S s čirým difuserem l/cd/klm Montážní výška v m Způsob montáže L L2 L3 L4 2,5 Stropní montáž 2,9 (3,7) 7,4 ( 9,0) 5, (6,4) 2,6 (5,0) 3,0 Osa únikové cesty 3, (4,0) 7,8 ( 9,8) 5,2 (6,8) 3,6 (6,6) 4,0 3,0 (4,3) 8,6 (,0) 5, (7,4) 4,6 (8,8) 5,0 2,7 (4,3) 8,6 (,8) 4,4 (7,4) 4,8 (20,4) 6,0 2,0 (4,2) 8,2 (2,2) 3,6 (6,8) 3,6 (2,0) 7,0 0, (3,8) 7,4 (2,2) 0,6 (6,2) 2,2 (20,8) 2,0 Nástěnná montáž 2,8 (3,4) 6,8 ( 7,8) 3,3 (4,) 8,0 ( 9,8) 2,5 2,9 (3,5) 7,0 ( 8,2) 3, (4,0) 8,0 (0,0) 3,0 2,8 (3,5) 7,0 ( 8,4) 0, (3,9) 7,6 ( 9,8) 3,0 Stropní montáž 2,4 (3,4) 7,8 ( 9,8) 5,5 (6,5) 3,8 (6,2) 4,0 Osvětlení prostoru 2,8 (3,4) 8,6 (,0) 4, (7,5) 5,4 (9,0) 5,0 2,4 (4,4) 8,8 (,8) 4,5 (5,5) 6,2 (2,0) 6,0,8 (3,4) 9,0 (2,2) 2,9 (6,5) 5,8 (22,4) 7,0 0,7 (3,4) 8,8 (2,6) 0,7 (5,5) 4,8 (22,8) Projektovací pomůcky 550 CG-S s matným difuserem pro E = 25 Ix (0,625 Ix) Odstupy v metrech Montážní výška v m Způsob montáže L L2 L3 L4 2,5 Stropní montáž 3,2 (4,0) 8,0 ( 9,8) 3,2 (4,0) 8,0 ( 9,8) 3,0 Osa únikové cesty 3,3 (4,3) 8,6 (0,6) 3,3 (4,3) 8,6 (0,6) 4,0 3,4 (4,6) 9,2 (,8) 3,4 (4,7) 9,2 (2,0) 5,0 3, (4,7) 9,4 (2,6) 3,2 (4,8) 9,4 (2,8) 6,0 2,5 (4,7) 9,2 (3,2) 2,6 (4,7) 9,4 (3,2) 7,0,4 (4,4) 8,6 (3,2),5 (4,4) 8,6 (3,4) 2,0 Nástěnná montáž 2,0 (2,6) 5,2 ( 6,6) 2, (2,7) 5,4 ( 6,8) 2,5,8 (2,5) 5,0 ( 6,6),7 (2,6) 5,0 ( 6,8) 3,0,3 (2,3) 4,6 ( 6,4),0 (2,2) 4,4 ( 6,4) 3,0 Stropní montáž 2,4 (3,5) 7,4 ( 9,2) 3,5 (3,4) 7,4 ( 9,0) 4,0 Osvětlení prostoru 2,4 (3,4) 8,4 (0,4) 3,5 (4,5) 8,2 (0,2) 5,0 2,4 (3,4) 8,8 (,4) 3,5 (4,5) 9,0 (,2) 6,0 2,4 (3,4) 9,2 (2,0) 2,5 (4,5) 9,2 (2,0) 7,0 0,7 (3,4) 9,4 (2,4) 0,7 (4,5) 9,2 (2,6) Křivka svítivosti 550 CG-S s matným difuserem Projektovací pomůcky 550 CG-S s rastrovaným difuserem pro E = 25 Ix (0,625 Ix) Odstupy v metrech Montážní výška v m Způsob montáže L L2 L3 L4 2,5 Stropní montáž 2,7 (3,4) 6,8 ( 8,6) 4,0 (5,4) 0,8 (3,4) 3,0 Osa únikové cesty 2,7 (3,7) 7,2 ( 9,2) 4,0 (5,6),2 (4,4) 4,0 2,6 (3,8) 7,6 (0,2) 3,7 (5,7),2 (5,8) 5,0 2,0 (3,8) 7,6 (0,6) 3, (5,3) 0,6 (6,0) 6,0 0,5 (3,5) 6,8 (0,8), (4,9) 9,6 (5,6) 7,0 0, (2,8) 5,2 (0,6) 0, (4,3) 8,0 (4,8) 2,0 Nástěnná montáž 2,6 (3,2) 6,4 ( 7,6) 2,8 (3,5) 7,0 ( 8,6) 2,5 2,6 (3,3) 6,6 ( 7,8) 2,7 (3,5) 6,8 ( 8,6) 3,0 2,4 (3,2) 6,4 ( 8,0) 0, (3,3) 6,6 ( 8,4) 3,0 Stropní montáž 2,6 (3,5) 7,2 ( 9,2) 3,3 (4,4),6 (4,2) 4,0 Osvětlení prostoru 2,4 (3,6) 7,8 (0,2) 3,5 (4,3) 2,0 (6,0) 5,0,8 (3,4) 8,2 (0,8) 2,6 (4,5),6 (7,0) 6,0 0,7 (2,4) 8,0 (,2) 0,7 (5,5),2 (7,0) 7,0 0,7 (2,4) 6,8 (,6) 0,7 (3,5),2 (6,4) Křivka svítivosti 550 CG-S s rastrovaným difuserem CEAG Notlichtsysteme GmbH /

12 Nouzové svítidlo s piktogramem STYLE 220 CG-S, 220 Technická data 220 CG-S s čirým difuserem 220 CG-S, 220 Pozorovací vzdálenost s piktogramem 32 mm Poměr světelného toku E / Nenn na konci stanovené doby provozu 75 % Materiál tělesa vstřikovaný plast Hmotnost včetně krytu 0,80 kg Barva tělesa šedá Druh montáže Stropní nebo nástěnná montáž Rozměry v mm (D x V x H) 340 x 97 x 60 Připojovací svorky dvojitá svorkovnice 3 x 2,5 mm 2 Rozsah napájení 230 V 50/60 Hz, 220 V DC +25/-20 % Jmenovitý proud (baterie) 30 ma Vlastní spotřeba 6 VA Provozní rozsah teplot -0 C až +40 C Typ světelného zdroje 8 W/T6, 450 Im Třída izolace II Stupeň krytí IP 4 (IP 54 doplněk pro elektroniku a světelný zdroj, volitelně) Rozměry v mm 220 CG-S s piktogramem PR Objednací údaje Typ Rozsah dodávky Objednací číslo 220 CG-S jako set Těleso svítidla s rychlomontážní sadou podle DIN 4844 a difuserem, s CEWA GUARD monitoringem a 20-ti adresným el. předřadníkem včetně tří piktogramů PL, PR a PU jako set Těleso svítidla s rychlomontážní sadou podle DIN 4844 a difuserem, včetně tří piktogramů PL, PR a PU CG-S jako set Těleso svítidla s rychlomontážní sadou a difuserem, s CEWA GUARD monitoringem a 20-ti adresným el. předřadníkem včetně tří piktogramů PL, PR a PU jako set Těleso svítidla s rychlomontážní sadou a difuserem, včetně tří piktogramů PL, PR a PU CG-S Těleso svítidla bez difuseru, bez rychlomontážní sady, s CEWA GUARD monitoringem a 20-ti adresným el. předřadníkem Těleso svítidla bez difuseru, bez rychlomontážní sady Difuser SL Čirý difuser Difuser matný Matný difuser Difuser rastrovaný Difuser rastrovaný sítotisk Difuser PL Difuser se sítotiskovým piktogramem podle DIN 4844 Difuser PR Difuser se sítotiskovým piktogramem podle DIN 4844 Difuser PU Difuser se sítotiskovým piktogramem podle DIN 4844 Difuser PL Difuser se sítotiskovým piktogramem Difuser PR Difuser se sítotiskovým piktogramem Difuser PU Difuser se sítotiskovým piktogramem Rychlomontážní sada Rychlomontážní sada se svorkovnicí a distančními rozpěrkami Příslušenství Příslušenství viz. strana /20 CEAG Notlichtsysteme GmbH /2

13 Nouzové svítidlo s piktogramem STYLE 220 CG-S, 220 Světelná technika (se světelným zdrojem 8 W/T6, 450 Im) Měřící rovina: 0,02 m, vč. 25 % faktor stárnutí C 0 C Křivka svítivosti 220 CG-S s čirým difuserem l/cd/klm Projektovací pomůcky 220 CG-S s čirým difuserem pro E = 25 Ix (0,625 Ix) Odstupy v metrech Montážní výška v m Způsob montáže L L2 L3 L4 2,5 Stropní montáž 3,0 (3,7) 7,4 ( 9,0) 4,6 (5,9),8 (4,4) 3,0 Osa únikové cesty 3, (4,0) 8,0 ( 9,8) 4,9 (6,3) 2,6 (5,6) 4,0 3,2 (4,4) 8,6 (,2) 5,0 (6,8) 3,6 (7,4) 5,0 2,9 (4,5) 8,8 (2,0) 4,7 (7,0) 4,0 (8,6) 6,0 2,2 (4,4) 8,6 (2,4) 4,0 (6,9) 3,8 (9,4) 7,0 0,8 (4,0) 7,8 (2,6) 0,9 (6,6) 2,8 (9,8) 2,0 Nástěnná montáž 2,8 (3,3) 6,6 ( 7,6) 3,3 (4,0) 8,0 ( 9,6) 2,5 2,8 (3,4) 6,8 ( 8,0) 3, (4,0) 8,0 ( 9,8) 3,0 2,7 (3,4) 6,8 ( 8,2) 0, (3,8) 7,6 ( 9,6) 3,0 Stropní montáž 2,4 (3,4) 8,0 ( 9,8) 5,5 (6,5) 2,0 (4,8) 4,0 Osvětlení prostoru 2,4 (4,4) 8,6 (,0) 5,5 (5,5) 3,8 (7,0) 5,0 2,4 (4,4) 9,2 (2,2) 4,5 (5,5) 4,6 (8,2) 6,0,8 (4,4) 9,2 (2,8) 3,6 (5,5) 5,2 (9,4) 7,0 0,7 (3,7) 8,8 (2,8) 0,7 (5,2) 5,2 (2,0) Projektovací pomůcky 220 CG-S s matným difuserem pro E = 25 Ix (0,625 Ix) Odstupy v metrech Montážní výška v m Způsob montáže L L2 L3 L4 2,5 Stropní montáž 3, (3,9) 7,8 ( 9,6) 3, (4,0) 7,8 ( 9,8) 3,0 Osa únikové cesty 3,2 (4,2) 8,4 (0,4) 3,3 (4,2) 8,4 (0,6) 4,0 3,3 (4,5) 9,0 (,6) 3,3 (4,6) 9,0 (,8) 5,0 3,0 (4,6) 9,2 (2,4) 3,0 (4,7) 9,2 (2,6) 6,0 2,4 (4,5) 9,0 (2,8) 2,4 (4,6) 9,0 (3,0) 7,0, (4,2) 8,2 (3,0),2 (4,3) 8,2 (3,0) 2,0 Nástěnná montáž 2,0 (2,6) 5,2 ( 6,4) 2,0 (2,7) 5,4 ( 6,8) 2,5,7 (2,5) 5,0 ( 6,4),7 (2,5) 5,0 ( 6,8) 3,0,2 (2,3) 4,4 ( 6,2) 0,9 (2,2) 4,2 ( 6,4) 3,0 Stropní montáž 2,4 (3,4) 7,2 ( 9,0) 3,5 (3,5) 7,4 ( 8,8) 4,0 Osvětlení prostoru 2,4 (3,4) 8,2 (0,2) 3,5 (4,5) 8,0 (0,2) 5,0 2,4 (3,4) 8,8 (,2) 3,5 (4,5) 8,6 (,0) 6,0 2,0 (3,4) 9,0 (,8) 2,0 (4,5) 9,0 (,8) 7,0 0,7 (3,4) 9,2 (2,4) 0,7 (3,5) 9,0 (2,2) Křivka svítivosti 220 CG-S s matným difuserem CEAG Notlichtsysteme GmbH /3

14 Nouzové svítidlo s piktogramem STYLE 2202 CG-S, 2202 Technická data 2202 CG-S s piktogramem PL 2202 CG-S, 2202 Pozorovací vzdálenost s piktogramem 32 mm Poměr světelného toku E / Nenn na konci stanovené doby provozu 75 % Materiál tělesa vstřikovaný plast Hmotnost včetně krytu,0 kg Barva tělesa šedá Druh montáže Stropní montáž Rozměry v mm (D x V x H) 340 x 200 x 8 Připojovací svorky dvojitá svorkovnice 3 x 2,5 mm 2 Rozsah napájení 230 V 50/60 Hz, 220 V DC +25/-20 % Jmenovitý proud (baterie) 30 ma Vlastní spotřeba 6 VA Provozní rozsah teplot -0 C až +40 C Typ světelného zdroje 8 W/T6, 450 Im Třída izolace II Stupeň krytí IP 4 (IP 54 doplněk pro elektroniku a světelný zdroj, volitelně) Rozměry v mm Objednací údaje Typ Rozsah dodávky Objednací číslo 2202 CG-S jako set Těleso svítidla s rychlomontážní sadou podle DIN 4844 a difuserem, s CEWA GUARD monitoringem a 20-ti adresným el. předřadníkem včetně čtyř piktogramů PL, PR, PU a BL jako set Těleso svítidla s rychlomontážní sadou podle DIN 4844 a difuserem, včetně čtyř piktogramů PL, PR, PU a BL CG-S jako set Těleso svítidla s rychlomontážní sadou a difuserem, s CEWA GUARD monitoringem a 20-ti adresným el. předřadníkem včetně čtyř piktogramů PL, PR, PU a BL jako set Těleso svítidla s rychlomontážní sadou a difuserem, včetně čtyř piktogramů PL, PR, PU a BL CG-S Těleso svítidla bez difuseru, bez rychlomontážní sady, s CEWA GUARD monitoringem a 20-ti adresným el. předřadníkem Těleso svítidla bez difuseru, bez rychlomontážní sady Difuser SL Čirý difuser Difuser matný Matný difuser Difuser rastrovaný Difuser rastrovaný sítotisk Difuser PL Difuser se sítotiskovým piktogramem podle DIN 4844 Difuser PR Difuser se sítotiskovým piktogramem podle DIN 4844 Difuser PU Difuser se sítotiskovým piktogramem podle DIN 4844 Difuser PL Difuser se sítotiskovým piktogramem Difuser PR Difuser se sítotiskovým piktogramem Difuser PU Difuser se sítotiskovým piktogramem Rychlomontážní sada Rychlomontážní sada se svorkovnicí a distančními rozpěrkami Příslušenství Příslušenství viz. strana /20 CEAG Notlichtsysteme GmbH /4

15 Nouzové svítidlo pro vestavnou stropní montáž STYLE 230 CG-S, 230 Technická data CG-S čirým difuserem CG-S, 230 Pozorovací vzdálenost s piktogramem 32 m Poměr světelného toku E / Nenn na konci stanovené doby provozu 75 % Materiál tělesa vstřikovaný plast Hmotnost včetně krytu 2,5 kg Barva tělesa šedá Druh montáže Stropní vestavná montáž Rozměry v mm (D x V x H) 379 x 236 x 65 Připojovací svorky dvojitá svorkovnice 3 x 2,5 mm 2 Rozsah napájení 230 V 50/60 Hz, 220 V DC +25/-20 % Jmenovitý proud (baterie) 30 ma Vlastní spotřeba 6 VA Provozní rozsah teplot -0 C až +40 C Typ světelného zdroje 8 W/T6, 450 Im Třída izolace II Stupeň krytí IP 4 (IP 54 doplněk pro elektroniku a světelný zdroj, volitelně) 60 C 0 C Křivka svítivosti 230 CG-S s čirým difuserem l/cd/klm Objednací údaje Typ Rozsah dodávky Objednací číslo 230 CG-S Těleso svítidla pro vestavnou montáž, bez difuseru, s CEWA GUARD monitoringem a 20-ti adresným el. předřadníkem Těleso svítidla pro vestavnou montáž, bez difuseru Difusery viz. strana /0 (STYLE 550 CG-S) Rozměry v mm Příslušenství 45 32,5 00 Síla stropu variabilní 5 20 mm 345 Prostorový požadavek min. 75 Typ Rozsah dodávky Objednací číslo Betonová zapouštěcí skříň Skříň z ocelového plechu s přívodem vedení Zvýšení krytí svítidla na IP 54 Zvýšení krytí svítidla na IP 54 vč. montážního materiálu Světelná technika (se světelným zdrojem 8 W/T6, 450 Im) Měřící rovina: 0,02 m, vč. 25 % faktor stárnutí Projektovací pomůcky 230 CG-S s čirým difuserem pro E = 25 Ix (0,625 Ix) Odstupy v metrech 47, Stropní výřez Montážní Způsob montáže výška v m L L2 L3 L4 2,5 Stropní montáž 3,0 (3,7) 7,4 ( 9,0) 4,6 (5,9),8 (4,4) 3,0 Osa únikové cesty 3, (4,0) 8,0 ( 9,8) 4,9 (6,3) 2,6 (5,6) 4,0 3,2 (4,4) 8,6 (,2) 5,0 (6,8) 3,6 (7,4) 5,0 2,9 (4,5) 8,8 (2,0) 4,7 (7,0) 4,0 (8,6) 6,0 2,2 (4,4) 8,6 (2,4) 4,0 (6,9) 3,8 (9,4) 7,0 0,8 (4,0) 7,8 (2,6) 0,9 (6,6) 2,8 (9,8) 2,0 Nástěnná montáž 2,8 (3,3) 6,6 ( 7,6) 3,3 (4,0) 8,0 ( 9,6) 2,5 2,8 (3,4) 6,8 ( 8,0) 3, (4,0) 8,0 ( 9,8) 3,0 2,7 (3,4) 6,8 ( 8,2) 0, (3,8) 7,6 ( 9,6) 3,0 Stropní montáž 2,4 (3,4) 8,0 ( 9,8) 5,5 (6,5) 2,0 (4,8) 4,0 Osvětlení prostoru 2,4 (4,4) 8,6 (,0) 5,5 (5,5) 3,8 (7,0) 5,0 2,4 (4,4) 9,2 (2,2) 4,5 (5,5) 4,6 (8,2) 6,0,8 (4,4) 9,2 (2,8) 3,6 (5,5) 5,2 (9,4) 7,0 0,7 (3,7) 8,8 (2,8) 0,7 (5,2) 5,2 (2,0) ca. 20 CEAG Notlichtsysteme GmbH /5

16 Nouzové svítidlo s piktogramem STYLE 50 CG-S, 50 Technická data 50 CG-S s piktogramem 50 CG-S, 50 Pozorovací vzdálenost s piktogramem 7 m Poměr světelného toku E / Nenn na konci stanovené doby provozu 75 % Materiál tělesa vstřikovaný plast Hmotnost včetně krytu 0,6 kg Barva tělesa šedá Druh montáže Stropní nebo nástěnná montáž Rozměry v mm (D x V x H) 342 x 95 x 59,5 Připojovací svorky dvojitá svorkovnice 3 x 2,5 mm 2 Rozsah napájení 230 V 50/60 Hz, 220 V DC +25/-20 % Jmenovitý proud (baterie) 30 ma Vlastní spotřeba 6 VA Provozní rozsah teplot -0 C až +40 C Typ světelného zdroje 8 W/T6, 450 Im Třída izolace II Stupeň krytí IP 4 (IP 54 doplněk pro elektroniku a světelný zdroj, volitelně) Objednací údaje 50 CG-S s čirým difuserem Typ Rozsah dodávky Objednací číslo 50 CG-S Těleso svítidla s difuserem a rychlomontážní sadou, podle DIN 4844 se třemi piktogramy PL/PR/PU, s CEWA GUARD monitoringem a 20-ti adresným el. předřadníkem Těleso svítidla s difuserem a rychlomontážní sadou, podle DIN 4844 se třemi piktogramy PL, PR a PU CG-S Těleso svítidla s difuserem a rychlomontážní sadou, se třemi piktogramy PL/PR/PU, s CEWA GUARD monitoringem a 20-ti adresným el. předřadníkem Těleso svítidla s difuserem a rychlomontážní sadou, se třemi piktogramy PL, PR a PU Příslušenství Příslušenství viz. strana /20 Rozměry v mm ,5 95 CEAG Notlichtsysteme GmbH /6

17 Nouzové svítidlo s piktogramem STYLE 50 CG-S, 50 Světelná technika (se světelným zdrojem 8 W/T6, 450 Im) Měřící rovina: 0,02 m, vč. 25 % faktor stárnutí Projektovací pomůcky 50 CG-S s čirým difuserem pro E = 25 Ix (0,625 Ix) Odstupy v metrech Montážní Způsob montáže výška v m,25 lx 0,625 lx 2,0 Nástěnná montáž 2,5 3,2 2,5 s piktogramem 2,8 3,6 3,0 3,0 4,0 Křivka svítivosti 50 CG-S s difuserem s piktogramem Projektovací pomůcky 50 CG-S s matným difuserem pro E = 25 Ix (0,625 Ix) Odstupy v metrech Křivka svítivosti 50 CG-S s čirým difuserem Montážní Způsob montáže výška v m L L2 L3 L4 2,5 Stropní montáž 2,7 (3,4) 6,8 ( 8,6) 4,4 (5,8),4 (4,8) 3,0 Osa únikové cesty 2,8 (3,7) 7,4 ( 9,2) 4,4 (6,0) 2,0 (5,6) 4,0 2,8 (3,9) 7,8 (0,2) 4,3 (6,2) 2,2 (6,6) 5,0 2,3 (4,0) 7,8 (0,8) 4, (6,2) 2,0 (7,2) 6,0,4 (3,8) 7,4 (,0) 3, (6,),8 (7,2) 7,0 (3,3) 6,2 (,0) (5,7) 0,8 (7,0) 2,0 Nástěnná montáž 2,8 (3,5) 7,0 ( 8,6) 3,8 (5,) 0,0 (3,0) 2,5 3,0 (3,8) 7,6 ( 9,4) 3,8 (5,3) 0,6 (3,8) 3,0 3,2 (4,) 8,2 (0,2) (5,4) 0,6 (4,2) 3,0 Stropní montáž 2,4 (3,4) 7,4 ( 9,4) 4,5 (5,5) 2,2 (6,0) 4,0 Osvětlení prostoru 2,4 (3,4) 8,0 (0,4) 4,5 (5,5) 2,6 (7,0) 5,0 2,4 (3,4) 8,4 (,0) 3,5 (5,5) 2,6 (7,8) 6,0 0,7 (3,4) 8,2 (,8) 2,7 (5,5) 3,0 (7,4) 7,0 0,7 (3,4) 7,6 (,8) 0,7 (4,5) 3,2 (8,0) CEAG Notlichtsysteme GmbH /7

18 Nouzové svítidlo s piktogramem STYLE 502 CG-S, 502 Technická data 502 CG-S s piktogramem 502 CG-S, 502 Pozorovací vzdálenost s piktogramem 7 m Poměr světelného toku E / Nenn na konci stanovené doby provozu 75 % Materiál tělesa vstřikovaný plast Hmotnost včetně krytu 0,6 kg Barva tělesa šedá Druh montáže Stropní montáž Rozměry v mm (D x V x H) 342 x 95 x 24,5 Připojovací svorky dvojitá svorkovnice 3 x 2,5 mm 2 Rozsah napájení 230 V 50/60 Hz, 220 V DC +25/-20 % Jmenovitý proud (baterie) 30 ma Vlastní spotřeba 6 VA Provozní rozsah teplot -0 C až +40 C Typ světelného zdroje 8 W/T6, 450 Im Třída izolace II Stupeň krytí IP 4 (IP 54 doplněk pro elektroniku a světelný zdroj, volitelně) Objednací údaje Typ Rozsah dodávky Objednací číslo 502 CG-S Těleso svítidla s vysokým difuserem podle DIN 4844 a rychlomontážní sadou, se třemi piktogramy PL/PR/PU, s CEWA GUARD monitoringem a 20-ti adresným el. předřadníkem Těleso svítidla s vysokým difuserem podle DIN 4844 a rychlomontážní sadou, se třemi piktogramy PL, PR a PU CG-S Těleso svítidla s vysokým difuserem a rychlomontážní sadou, se třemi piktogramy PL/PR/PU, s CEWA GUARD monitoringem a 20-ti adresným el. předřadníkem Těleso svítidla s vysokým difuserem a rychlomontážní sadou, se třemi piktogramy PL, PR a PU Příslušenství Příslušenství viz. strana /20 Rozměry v mm ,5 95 CEAG Notlichtsysteme GmbH /8

19 Nouzové svítidlo s piktogramem STYLE 20 CG-S, CG-S s čirým difuserem IP 54 Technická data 20 CG-S, 20 Poměr světelného toku E / Nenn na konci stanovené doby provozu 75 % Materiál tělesa vstřikovaný plast Hmotnost včetně krytu 0,6 kg Barva tělesa šedá Druh montáže Stropní nebo nástěnná montáž Rozměry v mm (D x V x H) 33 x 64 x 54,5 Připojovací svorky dvojitá svorkovnice 3 x 2,5 mm 2 Rozsah napájení 230 V 50/60 Hz, 220 V DC +25/-20 % Jmenovitý proud (baterie) 30 ma Vlastní spotřeba 6 VA Provozní rozsah teplot -0 C až +40 C Typ světelného zdroje 8 W/T6, 450 Im Třída izolace II Stupeň krytí IP 54 Rozměry v mm Objednací údaje ,5 Typ Rozsah dodávky Objednací číslo 20 CG-S Těleso svítidla s difuserem IP 54 a rychlomontážní sadou, s CEWA GUARD monitoringem a 20-ti adresným el. předřadníkem Těleso svítidla s s difuserem IP 54 a rychlomontážní sadou Příslušenství Příslušenství viz. strana /20 Křivka svítivosti 20 CG-S s čirým difuserem IP 54 Světelná technika (se světelným zdrojem 8 W/T6, 450 Im) Měřící rovina: 0,02 m, vč. 25 % faktor stárnutí Projektovací pomůcky 20 CG-S s difuserem IP 54 pro E = 25 Ix (0,625 Ix) Odstupy v metrech Montážní Způsob montáže výška v m L L2 L3 L4 2,5 Stropní montáž 2,7 (3,4) 6,8 ( 8,4) 3,8 (5,0) 0,0 (2,4) 3,0 Osa únikové cesty 2,7 (3,6) 7,2 ( 9,2) 3,9 (5,2) 0,4 (3,2) 4,0 2,6 (3,8) 7,6 (0,0) 3,8 (5,5),0 (4,6) 5,0 2,0 (3,8) 7,4 (0,6) 3,2 (5,5) 0,8 (5,4) 6,0 0,6 (3,5) 6,8 (0,8) 0,8 (5,) 0,0 (5,6) 7,0 0, (2,8) 5,2 (0,6) 0, (4,5) 8,6 (5,2) 2,0 Nástěnná montáž 2,4 (3,0) 6,0 ( 7,0) 2,7 (3,4) 6,8 ( 8,2) 2,5 2,4 (3,0) 6,0 ( 7,2) 2,4 (3,3) 6,6 ( 8,2) 3,0 2,2 (2,9) 5,8 ( 7,4) 0, (3,0) 6,0 ( 8,0) 3,0 Stropní montáž 2,6 (3,4) 7,4 ( 9,2) 3,3 (4,5) 9,8 (2,2) 4,0 Osvětlení prostoru 2,4 (3,6) 7,8 (0,2) 3,5 (4,3),0 (3,8) 5,0,9 (3,4) 8,0 (0,8) 2,6 (4,5),6 (5,0) 6,0 0,7 (2,4) 7,6 (,2) 0,7 (5,5),6 (5,8) 7,0 0,7 (2,5) 7,4 (,2) 0,7 (3,4) 0,0 (6,4) CEAG Notlichtsysteme GmbH /9

20 Příslušenství Objednací údaje Typ Objednací číslo Tyčový závěs 0,5 m vč. rychlomontážní sady Tyčový závěs 0,5 m pro IP 54 vč. rychlomontážní sady Tyčový závěs,5 m vč. rychlomontážní sady Tyčový závěs,5 m pro IP 54 vč. rychlomontážní sady Tyčový závěs 0,5 m vč. rychlomontážní sady a úhlu 90o Tyčový závěs Tyčový závěs s úhlem 90 Typ Objednací číslo Stěnový výložník vč. rychlomontážní sady Stěnový výložník Typ Objednací číslo Konzola pro řetízkový závěs vč. rychlomontážní sady Řetízkový závěs Typ Objednací číslo Zvýšení krytí na IP 54 vč. montážního materiálu Svítidlo s difuserem IP 54 Typ Objednací číslo Drátěná ochranná mřížka vč. příchytek Drátěná ochranná mřížka Typ Objednací číslo Rychlomontážní sada se svorkami a optimalizovanými distančními rozpěrkami Rychlomontážní sada Rozměry rychlomontážní sady CEAG Notlichtsysteme GmbH /20

21 Nouzové svítidlo s piktogramem STYLE Způsob montážeen Variabilní montáž Modulární konstrukce svítidel a montážních prvků umožňuje individuální montáž. Téměř všechno nabízené příslušenství lze libovolně kombinovat. To znamená maximální fl exibilitu, neboť všechna svítidla disponují rychlomontážní sadou. Stěnový výložník se svítidlem STYLE 5702 CG-S Tyčový závěs se svítidlem STYLE 5702 CG-S Modulárně konstruovaná svítidla a montážní prvky Tyčový závěs s úhlem 90 se svítidlem STYLE 50 CG-S Tyčový závěs se svítidlem STYLE 502 CG-S Ochranná mřížka se svítidlem STYLE 220 CG-S Tyčový závěs s úhlem 90 se svítidlem STYLE 550 CG-S Řetízkový závěs se svítidlem STYLE 5702 CG-S CEAG Notlichtsysteme GmbH /2

22 Specifikace pro výběrová řízení STYLE 570 CG-S 570 CG-S ks nouzové svítidlo podle ČSN EN , ČSN EN a ČSN EN 838. Modulárně konstruované svítidlo s barevnými designovými prvky a jednostrannou, zaoblenou plochou výstupu světla, sestávající se z: rychlomontážní sady, tělesa svítidla s el. předřadníkem (automatické vypnutí při poruše v zářivkovém okruhu), čirého difuséru, těleso svítidla z polykarbonátu s odolností ke žhavícímu vláknu do 850 C bez halogenů pro montáž na rychlomontážní sadě bez použití nářadí. Elektronický předřadník s kontrolní značkou ENEC, certifi kovaný nezávislým zkušebním institutem, s integrovaným monitorovacím elementem pro monitorování jednotlivých svítidel s adresnými moduly obsahujícími až 20 adres. Druh provozu (pohotovostní režim, trvalý režim nebo spínaný trvalý režim) lze libovolně programovat pomocí vhodných zařízení nouzového osvětlení. Možnost smíšeného provozu v okruhu. Maximální odstup svítidla/svítidla s čirým difuserem = 4,8 m (Výše zavěšení 5 m, Co úroveň, Emin =,25 Ix, poměr světelného toku na konci stanovené doby provozu) Rozsah napájení: 230 V 50/60 Hz, 220 V DC Příkon při provozu baterií: 30 ma Vlastní spotřeba: 6 VA Třída izolace: II, Stupeň krytí: IP 4 Barva tělesa: RAL 7035 Včetně světelného zdroje: 8 W T6, 450 Im Rozměry svítidla (mm): D = 370, V = 225, H = 60 Designové prvky barevné: RAL 5022 (noční modř) RAL 705 (břidlicová šeď) Příslušenství: stěnový výložník s rychlomontážní sadou konzole pro řetízkový závěs vč. rychlomontážní sady tyčový závěs s rozváděcí zásuvkou a rychlomontážní sadou tyčový závěs pro IP 54 v provedení s rozváděcí zásuvkou a rychlomontážní sadou IP 54 set ochranná mřížka matný difuser difuser se sítotiskovým rastrem Typ: STYLE 570 CG-S STYLE 570 CG-S 570 CG-S ks nouzové svítidlo s piktogramem podle ČSN EN , ČSN EN a ČSN EN 838. Modulárně konstruované svítidlo s barevnými designovými prvky a jednostrannou, zaoblenou plochou výstupu světla, sestávající se z: rychlomontážní sady, tělesa svítidla s el. předřadníkem (automatické vypnutí při poruše v zářivkovém okruhu), difuséru se sítotiskem, těleso svítidla z polykarbonátu s odolností ke žhavícímu vláknu do 850 C bez halogenů pro montáž na rychlomontážní sadě bez použití nářadí. Elektronický předřadník s kontrolní značkou ENEC, certifi kovaný nezávislým zkušebním institutem, s integrovaným monitorovacím elementem pro monitorování jednotlivých svítidel s adresnými moduly obsahujícími až 20 adres. Druh provozu (pohotovostní režim, trvalý režim nebo spínaný trvalý režim) lze libovolně programovat pomocí vhodných zařízení nouzového osvětlení. Možnost smíšeného provozu v okruhu. Potisk: jednostranný sítotisk Pozorovací vzdálenost: 32 m Příkon při provozu baterií: 30 ma Vlastní spotřeba: 6 VA Třída izolace: II, Stupeň krytí: IP 4 Barva tělesa: RAL 7035 Včetně světelného zdroje: 8 W T6, 450 Im Rozměry svítidla (mm): D = 370, V = 225, H = 60 Designové prvky barevné: RAL 5022 (noční modř) RAL 705 (břidlicová šeď) Příslušenství: tyčový závěs s rozváděcí zásuvkou a rychlomontážní sadou a úhlem 90 IP 54 set (ne pro tyčový závěs s úhlem 90 ) ochranná mřížka Typ: STYLE 570 CG-S CEAG Notlichtsysteme GmbH /22

23 Specifikace pro výběrová řízení STYLE 5702 CG-S 5702 CG-S ks nouzové svítidlo s piktogramem podle ČSN EN , ČSN EN a ČSN EN 838. Modulárně konstruované svítidlo s barevnými designovými prvky a oboustrannou, zaoblenou plochou výstupu světla, sestávající se z: rychlomontážní sady, tělesa svítidla s el. předřadníkem (automatické vypnutí při poruše v zářivkovém okruhu), difuséru se sítotiskem, těleso svítidla z polykarbonátu s odolností ke žhavícímu vláknu do 850 C bez halogenů pro montáž na rychlomontážní sadě bez použití nářadí. Elektronický předřadník s kontrolní značkou ENEC, certifi kovaný nezávislým zkušebním institutem, s integrovaným monitorovacím elementem pro monitorování jednotlivých svítidel s adresnými moduly obsahujícími až 20 adres. Druh provozu (pohotovostní režim, trvalý režim nebo spínaný trvalý režim) lze libovolně programovat pomocí vhodných zařízení nouzového osvětlení. Možnost smíšeného provozu v okruhu. Potisk: oboustranný sítotisk Pozorovací vzdálenost: 32 m Příkon při provozu baterií: 30 ma Vlastní spotřeba: 6 VA Třída izolace: II, Stupeň krytí: IP 4 Barva tělesa: RAL 7035 Včetně světelného zdroje: 8 W T6, 450 Im Rozměry svítidla (mm): D = 370, V = 225, H = 8 Designové prvky barevné: RAL 5022 (noční modř) RAL 705 (břidlicová šeď) Příslušenství: stěnový výložník s rychlomontážní sadou konzole pro řetízkový závěs vč. rychlomontážní sady tyčový závěs s rozváděcí zásuvkou a rychlomontážní sadou tyčový závěs pro IP 54 v provedení s rozváděcí zásuvkou a rychlomontážní sadou IP 54 set Typ: STYLE 5702 CG-S STYLE 550 CG-S 550 CG-S ks nouzové svítidlo podle ČSN EN , ČSN EN a ČSN EN 838. Modulárně konstruované svítidlo s jednostrannou, zaoblenou plochou výstupu světla, sestávající se z: rychlomontážní sady, tělesa svítidla s el. předřadníkem (automatické vypnutí při poruše v zářivkovém okruhu), čirého difuséru, těleso svítidla z polykarbonátu s odolností ke žhavícímu vláknu do 850 C bez halogenů pro montáž na rychlomontážní sadě bez použití nářadí. Elektronický předřadník s kontrolní značkou ENEC, certifi kovaný nezávislým zkušebním institutem, s integrovaným monitorovacím elementem pro monitorování jednotlivých svítidel s adresnými moduly obsahujícími až 20 adres. Druh provozu (pohotovostní režim, trvalý režim nebo spínaný trvalý režim) lze libovolně programovat pomocí vhodných zařízení nouzového osvětlení. Možnost smíšeného provozu v okruhu. Maximální odstup svítidla/svítidla s čirým difuserem = 4,8 m (Výše zavěšení 5 m, Co úroveň, Emin =,25 Ix, poměr světelného toku na konci stanovené doby provozu) Rozsah napájení 230 V 50/60 Hz, 220 V DC Příkon při provozu baterií: 30 ma Vlastní spotřeba: 6 VA Třída izolace: II, Stupeň krytí: IP 4 Barva tělesa: RAL 7035 Včetně světelného zdroje: 8 W T6, 450 Im Rozměry svítidla (mm): D = 355, V = 97, H = 60 Příslušenství: stěnový výložník s rychlomontážní sadou konzole pro řetízkový závěs vč. rychlomontážní sady tyčový závěs s rozváděcí zásuvkou a rychlomontážní sadou tyčový závěs pro IP 54 v provedení s rozváděcí zásuvkou a rychlomontážní sadou IP 54 set ochranná mřížka matný difuser difuser se sítotiskovým rastrem Typ: STYLE 550 CG-S CEAG Notlichtsysteme GmbH /23

24 Specifikace pro výběrová řízení STYLE ks nouzové svítidlo podle ČSN EN , ČSN EN a ČSN EN 838. Modulárně konstruované svítidlo s jednostrannou, zaoblenou plochou výstupu světla, sestávající se z: rychlomontážní sady, tělesa svítidla s el. předřadníkem (automatické vypnutí při poruše v zářivkovém okruhu), čirého difuséru, těleso svítidla z polykarbonátu s odolností ke žhavícímu vláknu do 850 C bez halogenů pro montáž na rychlomontážní sadě bez použití nářadí. Elektronický předřadník s kontrolní značkou ENEC, certifi kovaný nezávislým zkušebním institutem. Maximální odstup svítidla/svítidla s čirým difuserem = 4,8 m (Výše zavěšení 5 m, C0 úroveň, Emin =,25 Ix, poměr světelného toku na konci stanovené doby provozu) Rozsah napájení: 230 V 50/60 Hz, 220 V DC Příkon při provozu baterií: 30 ma Vlastní spotřeba: 6 VA Třída izolace: II, Stupeň krytí: IP 4 Barva tělesa: RAL 7035 Včetně světelného zdroje: 8 W T6, 450 Im Rozměry svítidla (mm): D = 355, V = 97, H = 60 Příslušenství: stěnový výložník s rychlomontážní sadou konzole pro řetízkový závěs vč. rychlomontážní sady tyčový závěs s rozváděcí zásuvkou a rychlomontážní sadou tyčový závěs pro IP 54 v provedení s rozváděcí zásuvkou a rychlomontážní sadou IP 54 set ochranná mřížka matný difuser difuser se sítotiskovým rastrem Typ: STYLE 550 STYLE 550 CG-S 550 CG-S ks nouzové svítidlo s piktogramem podle ČSN EN , ČSN EN a ČSN EN 838. Modulárně konstruované svítidlo s jednostrannou, zaoblenou plochou výstupu světla, sestávající se z: rychlomontážní sady, tělesa svítidla s el. předřadníkem (automatické vypnutí při poruše v zářivkovém okruhu), difuséru se sítotiskem, těleso svítidla z polykarbonátu s odolností ke žhavícímu vláknu do 850 C bez halogenů pro montáž na rychlomontážní sadě bez použití nářadí. Elektronický předřadník s kontrolní značkou ENEC, certifi kovaný nezávislým zkušebním institutem, s integrovaným monitorovacím elementem pro monitorování jednotlivých svítidel s adresnými moduly obsahujícími až 20 adres. Druh provozu (pohotovostní režim, trvalý režim nebo spínaný trvalý režim) lze libovolně programovat pomocí vhodných zařízení nouzového osvětlení. Možnost smíšeného provozu v okruhu. Potisk: jednostranný sítotisk Pozorovací vzdálenost: 32 m Příkon při provozu baterií: 30 ma Vlastní spotřeba: 6 VA Třída izolace: II, Stupeň krytí: IP 4 Barva tělesa: RAL 7035 Včetně světelného zdroje: 8 W T6, 450 Im Rozměry svítidla (mm): D = 355, V = 97, H = 60 Příslušenství: tyčový závěs s rozváděcí zásuvkou a rychlomontážní sadou a úhlem 90 IP 54 set (ne pro tyčový závěs s úhlem 90 ) ochranná mřížka Typ: STYLE 550 CG-S STYLE ks nouzové svítidlo s piktogramem podle ČSN EN , ČSN EN a ČSN EN 838. Modulárně konstruované svítidlo s jednostrannou, zaoblenou plochou výstupu světla, sestávající se z: rychlomontážní sady, tělesa svítidla s el. předřadníkem (automatické vypnutí při poruše v zářivkovém okruhu), difuséru se sítotiskem, těleso svítidla z polykarbonátu s odolností ke žhavícímu vláknu do 850 C bez halogenů pro montáž na rychlomontážní sadě bez použití nářadí. Elektronický předřadník s kontrolní značkou ENEC, certifi kovaný nezávislým zkušebním institutem. Potisk: jednostranný sítotisk Pozorovací vzdálenost: 32 m Příkon při provozu baterií: 30 ma Vlastní spotřeba: 6 VA Třída izolace: II, Stupeň krytí: IP 4 Barva tělesa: RAL 7035 Včetně světelného zdroje: 8 W T6, 450 Im Rozměry svítidla (mm): D = 355, V = 97, H = 60 Příslušenství: tyčový závěs s rozváděcí zásuvkou a rychlomontážní sadou a úhlem 90 IP 54 set (ne pro tyčový závěs s úhlem 90 ) ochranná mřížka Typ: STYLE 550 CEAG Notlichtsysteme GmbH /24

25 Specifikace pro výběrová řízení STYLE 5502 CG-S 5502 CG-S ks nouzové svítidlo s piktogramem podle ČSN EN , ČSN EN a ČSN EN 838. Modulárně konstruované svítidlo s oboustrannou, zaoblenou plochou výstupu světla, sestávající se z: rychlomontážní sady, tělesa svítidla s el. předřadníkem (automatické vypnutí při poruše v zářivkovém okruhu), difuséru se sítotiskem, těleso svítidla z polykarbonátu s odolností ke žhavícímu vláknu do 850 C bez halogenů pro montáž na rychlomontážní sadě bez použití nářadí. Elektronický předřadník s kontrolní značkou ENEC, certifi kovaný nezávislým zkušebním institutem, certifi kovaný nezávislým zkušebním institutem, s integrovaným monitorovacím elementem pro monitorování jednotlivých svítidel s adresnými moduly obsahujícími až 20 adres. Druh provozu (pohotovostní režim, trvalý režim nebo spínaný trvalý režim) lze libovolně programovat pomocí vhodných zařízení nouzového osvětlení. Možnost smíšeného provozu v okruhu. Potisk: oboustranný sítotisk Pozorovací vzdálenost: 32 m Příkon při provozu baterií: 30 ma Vlastní spotřeba: 6 VA Třída izolace: II, Stupeň krytí: IP 4 Barva tělesa: RAL 7035 Včetně světelného zdroje: 8 W T6, 450 Im Rozměry svítidla (mm): D = 355, V = 200, H = 8 Příslušenství: stěnový výložník s rychlomontážní sadou konzole pro řetízkový závěs vč. rychlomontážní sady tyčový závěs s rozváděcí zásuvkou a rychlomontážní sadou tyčový závěs pro IP 54 v provedení s rozváděcí zásuvkou a rychlomontážní sadou IP 54 set Typ: STYLE 5502 CG-S STYLE ks nouzové svítidlo s piktogramem podle ČSN EN , ČSN EN a ČSN EN 838. Modulárně konstruované svítidlo s oboustrannou, zaoblenou plochou výstupu světla, sestávající se z: rychlomontážní sady, tělesa svítidla s el. předřadníkem (automatické vypnutí při poruše v zářivkovém okruhu), difuséru se sítotiskem, těleso svítidla z polykarbonátu s odolností ke žhavícímu vláknu do 850 C bez halogenů pro montáž na rychlomontážní sadě bez použití nářadí. Elektronický předřadník s kontrolní značkou ENEC, certifi kovaný nezávislým zkušebním institutem. Potisk: oboustranný sítotisk Pozorovací vzdálenost: 32 m Příkon při provozu baterií: 30 ma Vlastní spotřeba: 6 VA Třída izolace: II, Stupeň krytí: IP 4 Barva tělesa: RAL 7035 Včetně světelného zdroje: 8 W T6, 450 Im Rozměry svítidla (mm): D = 355, V = 200, H = 8 Příslušenství: stěnový výložník s rychlomontážní sadou konzole pro řetízkový závěs vč. rychlomontážní sady tyčový závěs s rozváděcí zásuvkou a rychlomontážní sadou tyčový závěs pro IP 54 v provedení s rozváděcí zásuvkou a rychlomontážní sadou IP 54 set Typ: STYLE 5502 STYLE 220 CG-S 220 CG-S ks nouzové svítidlo nebo nouzové svítidlo s piktogramem podle ČSN EN , ČSN EN a ČSN EN 838. Modulárně konstruované svítidlo s jednostrannou, zaoblenou plochou výstupu světla, sestávající se z: rychlomontážní sady, tělesa svítidla s el. předřadníkem (automatické vypnutí při poruše v zářivkovém okruhu), čirého difuseru se třemi piktogramy, těleso svítidla z polykarbonátu s odolností ke žhavícímu vláknu do 850 C bez halogenů pro montáž na rychlomontážní sadě bez použití nářadí. Elektronický předřadník s kontrolní značkou ENEC, certifi kovaný nezávislým zkušebním institutem, s integrovaným monitorovacím elementem pro monitorování jednotlivých svítidel s adresnými moduly obsahujícími až 20 adres. Druh provozu (pohotovostní režim, trvalý režim nebo spínaný trvalý režim) lze libovolně programovat pomocí vhodných zařízení nouzového osvětlení. Možnost smíšeného provozu v okruhu. Potisk: jednostranný s piktogramem Pozorovací vzdálenost: 32 m Jako nouzové svítidlo bez piktogramu: Maximální odstup svítidla/svítidla s čirým difuserem = 4 m (Výše zavěšení 5 m, Co úroveň, Emin =,25 Ix, poměr světelného toku na konci stanovené doby provozu) Příkon při provozu baterií: 30 ma Vlastní spotřeba: 6 VA Třída izolace: II, Stupeň krytí: IP 4 Barva tělesa: RAL 7035 Včetně světelného zdroje: 8 W T6, 450 Im Rozměry svítidla (mm): D = 340, V = 97, H = 60 Příslušenství: stěnový výložník s rychlomontážní sadou konzole pro řetízkový závěs vč. rychlomontážní sady tyčový závěs s rozváděcí zásuvkou a rychlomontážní sadou tyčový závěs s rozváděcí zásuvkou a rychlomontážní sadou a úhlem 90 tyčový závěs pro IP 54 v provedení s rozváděcí zásuvkou a rychlomontážní sadou IP 54 set (ne pro tyčový závěs s úhlem 90 ) ochranná mřížka matný difuser difuser se sítotiskovým rastrem Typ: STYLE 220 CG-S CEAG Notlichtsysteme GmbH /25
