DSP-JP HRAD BEČOV OPRAVA PARKÁNŮ. Konstrukční část
|
|
- Ludmila Čechová
- před 8 lety
- Počet zobrazení:
Transkript

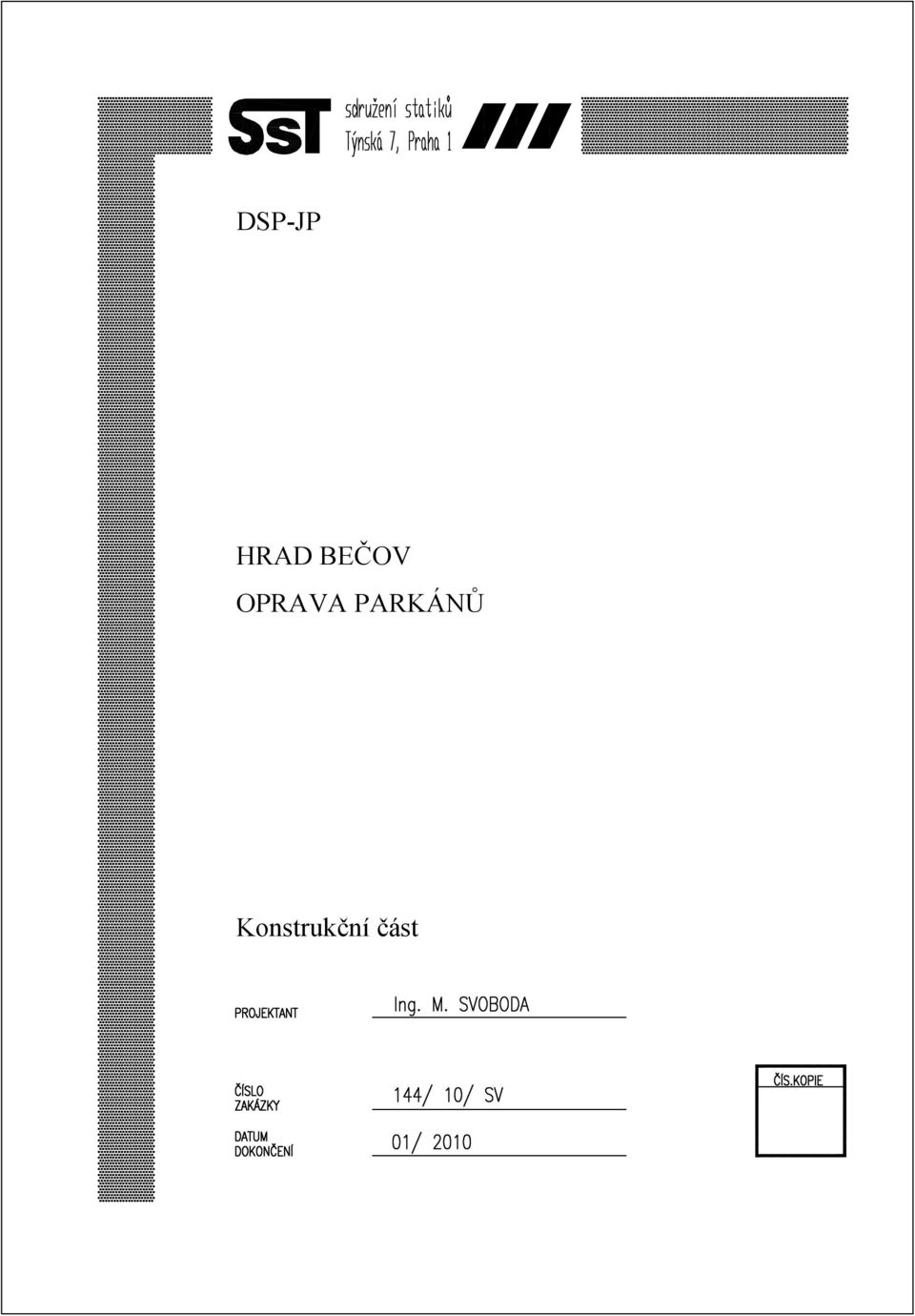

1 DSP-JP HRAD BEČOV OPRAVA PARKÁNŮ Konstrukční část

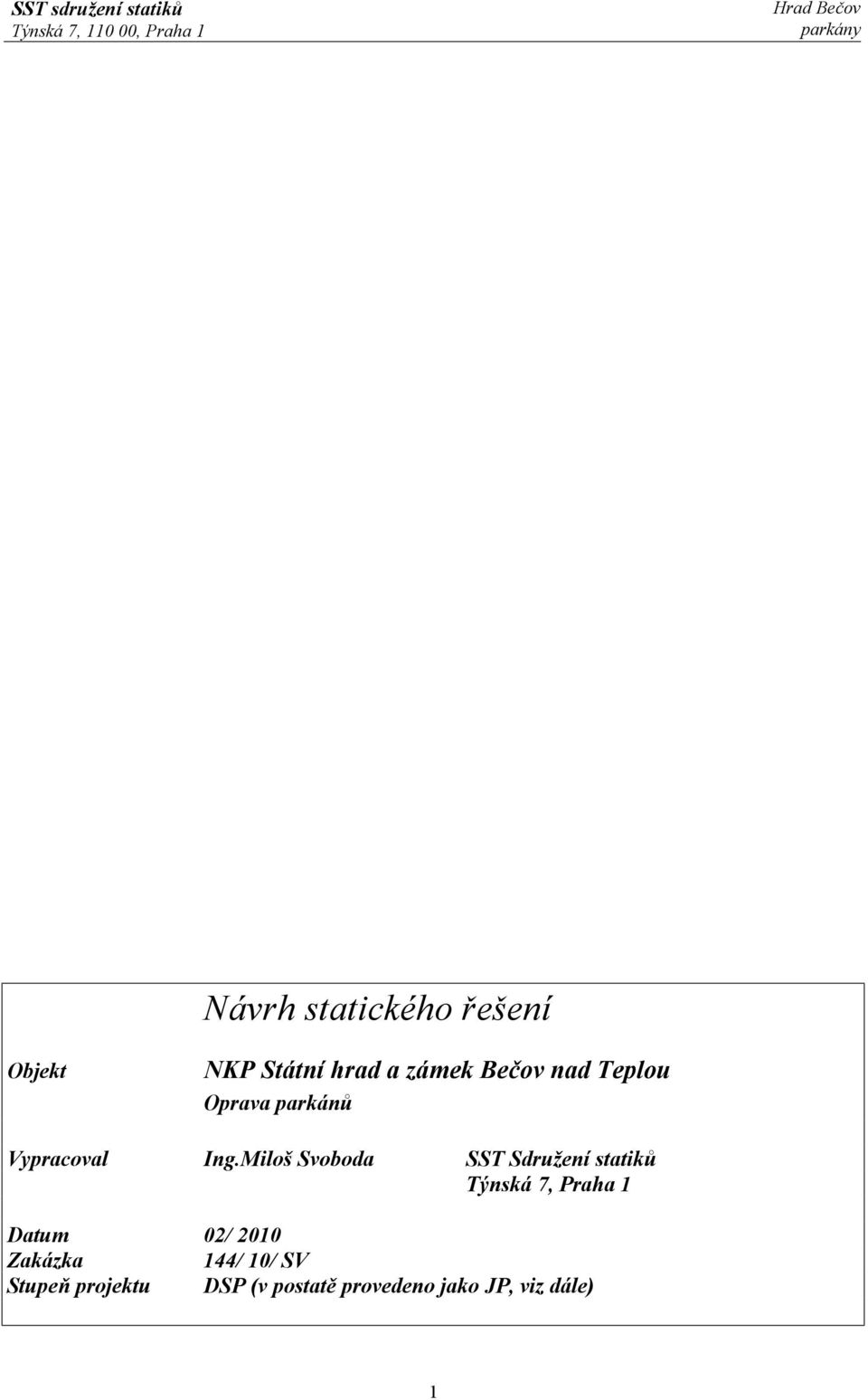

2 Návrh statického řešení Objekt NKP Státní hrad a zámek Bečov nad Teplou Oprava parkánů Vypracoval Ing.Miloš Svoboda SST Sdružení statiků Týnská 7, Praha 1 Datum 02/ 2010 Zakázka 144/ 10/ SV Stupeň projektu DSP (v postatě provedeno jako JP, viz dále) 1

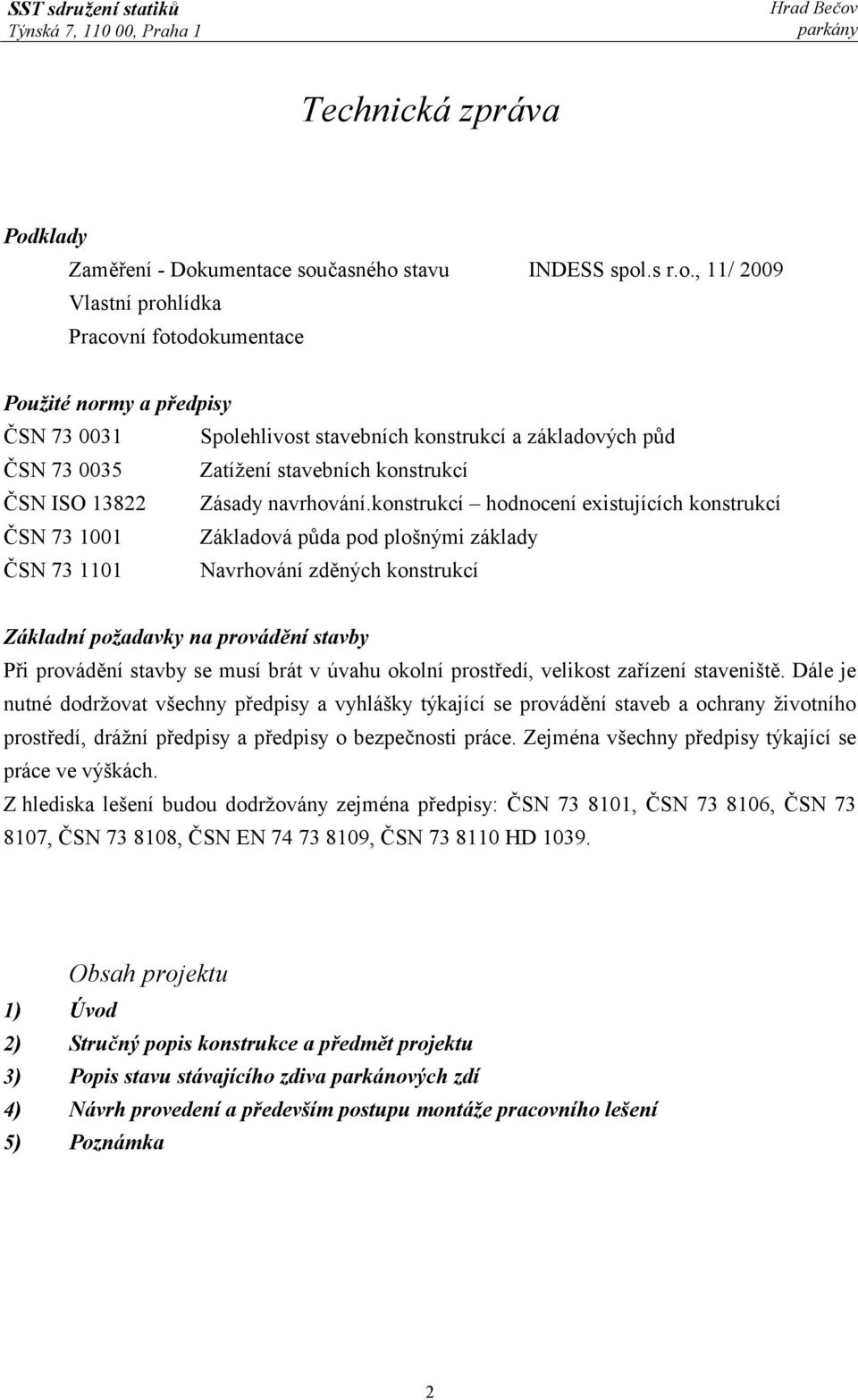

3 Technická zpráva Podklady Zaměření - Dokumentace současného stavu INDESS spol.s r.o., 11/ 2009 Vlastní prohlídka Pracovní fotodokumentace Použité normy a předpisy ČSN Spolehlivost stavebních konstrukcí a základových půd ČSN Zatížení stavebních konstrukcí ČSN ISO Zásady navrhování.konstrukcí hodnocení existujících konstrukcí ČSN Základová půda pod plošnými základy ČSN Navrhování zděných konstrukcí Základní požadavky na provádění stavby Při provádění stavby se musí brát v úvahu okolní prostředí, velikost zařízení staveniště. Dále je nutné dodržovat všechny předpisy a vyhlášky týkající se provádění staveb a ochrany životního prostředí, drážní předpisy a předpisy o bezpečnosti práce. Zejména všechny předpisy týkající se práce ve výškách. Z hlediska lešení budou dodržovány zejména předpisy: ČSN , ČSN , ČSN , ČSN , ČSN EN , ČSN HD Obsah projektu 1) Úvod 2) Stručný popis konstrukce a předmět projektu 3) Popis stavu stávajícího zdiva parkánových zdí 4) Návrh provedení a především postupu montáže pracovního lešení 5) Poznámka 2

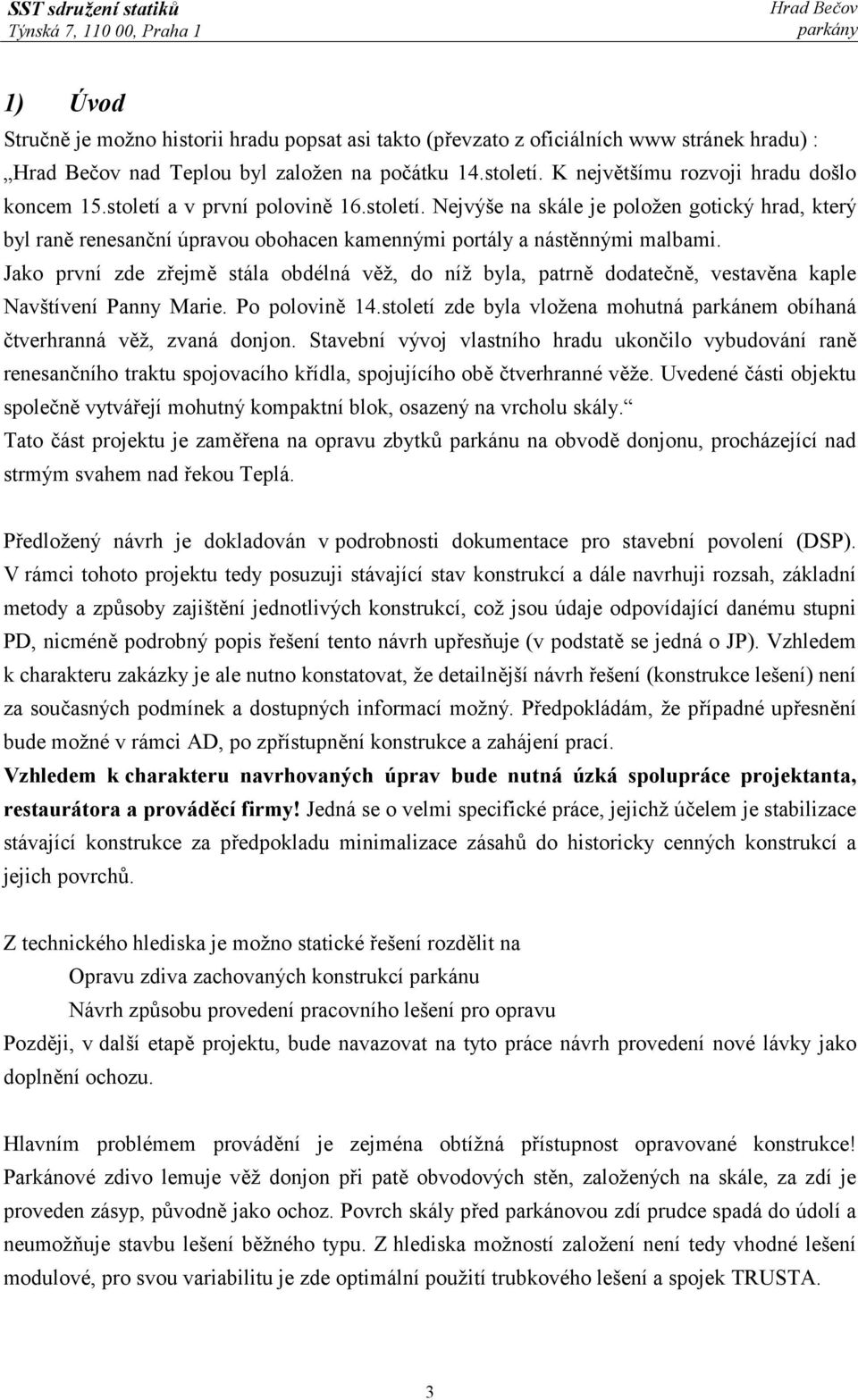

4 1) Úvod Stručně je možno historii hradu popsat asi takto (převzato z oficiálních www stránek hradu) : nad Teplou byl založen na počátku 14.století. K největšímu rozvoji hradu došlo koncem 15.století a v první polovině 16.století. Nejvýše na skále je položen gotický hrad, který byl raně renesanční úpravou obohacen kamennými portály a nástěnnými malbami. Jako první zde zřejmě stála obdélná věž, do níž byla, patrně dodatečně, vestavěna kaple Navštívení Panny Marie. Po polovině 14.století zde byla vložena mohutná parkánem obíhaná čtverhranná věž, zvaná donjon. Stavební vývoj vlastního hradu ukončilo vybudování raně renesančního traktu spojovacího křídla, spojujícího obě čtverhranné věže. Uvedené části objektu společně vytvářejí mohutný kompaktní blok, osazený na vrcholu skály. Tato část projektu je zaměřena na opravu zbytků parkánu na obvodě donjonu, procházející nad strmým svahem nad řekou Teplá. Předložený návrh je dokladován v podrobnosti dokumentace pro stavební povolení (DSP). V rámci tohoto projektu tedy posuzuji stávající stav konstrukcí a dále navrhuji rozsah, základní metody a způsoby zajištění jednotlivých konstrukcí, což jsou údaje odpovídající danému stupni PD, nicméně podrobný popis řešení tento návrh upřesňuje (v podstatě se jedná o JP). Vzhledem k charakteru zakázky je ale nutno konstatovat, že detailnější návrh řešení (konstrukce lešení) není za současných podmínek a dostupných informací možný. Předpokládám, že případné upřesnění bude možné v rámci AD, po zpřístupnění konstrukce a zahájení prací. Vzhledem k charakteru navrhovaných úprav bude nutná úzká spolupráce projektanta, restaurátora a prováděcí firmy! Jedná se o velmi specifické práce, jejichž účelem je stabilizace stávající konstrukce za předpokladu minimalizace zásahů do historicky cenných konstrukcí a jejich povrchů. Z technického hlediska je možno statické řešení rozdělit na Opravu zdiva zachovaných konstrukcí parkánu Návrh způsobu provedení pracovního lešení pro opravu Později, v další etapě projektu, bude navazovat na tyto práce návrh provedení nové lávky jako doplnění ochozu. Hlavním problémem provádění je zejména obtížná přístupnost opravované konstrukce! Parkánové zdivo lemuje věž donjon při patě obvodových stěn, založených na skále, za zdí je proveden zásyp, původně jako ochoz. Povrch skály před parkánovou zdí prudce spadá do údolí a neumožňuje stavbu lešení běžného typu. Z hlediska možností založení není tedy vhodné lešení modulové, pro svou variabilitu je zde optimální použití trubkového lešení a spojek TRUSTA. 3

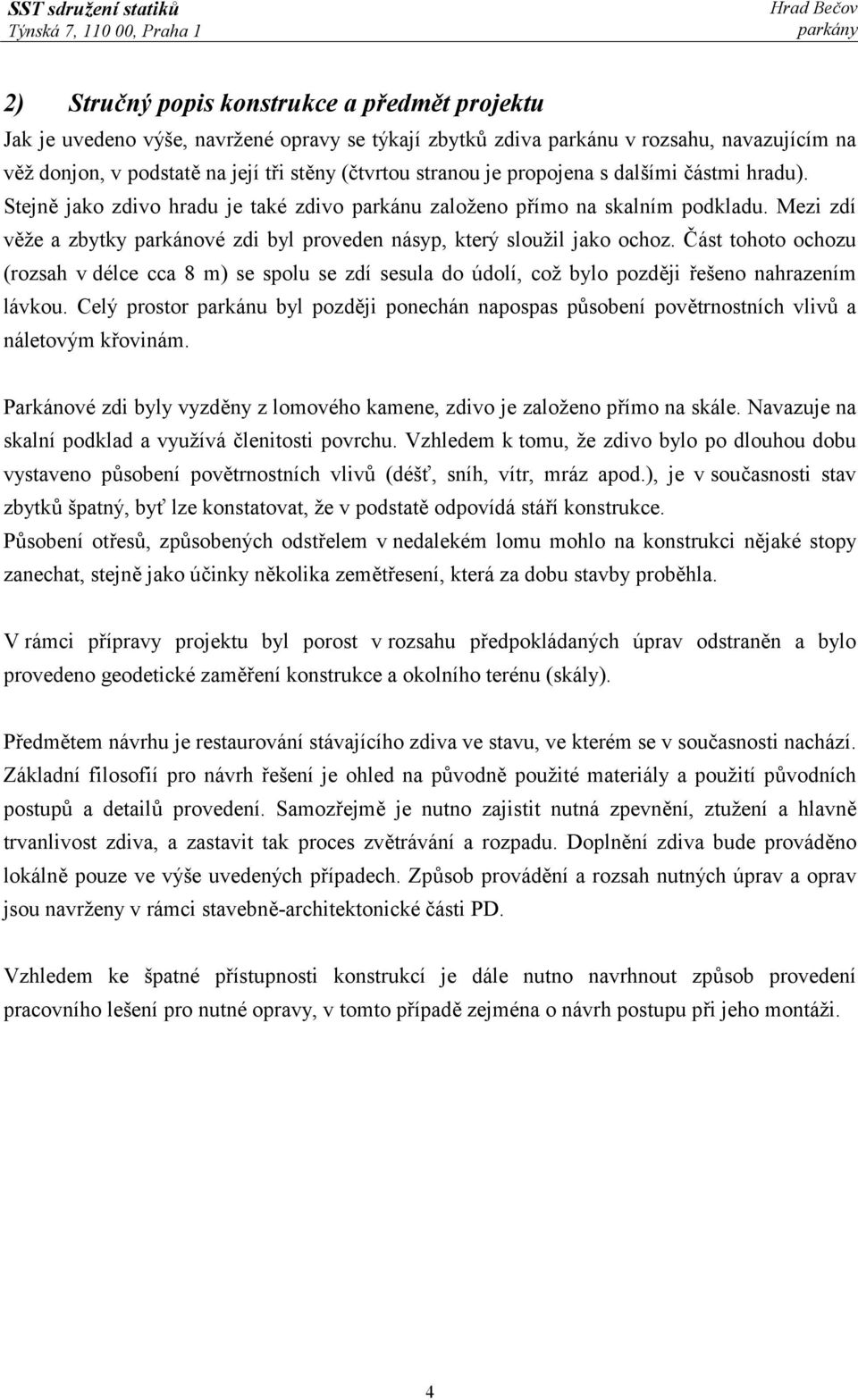

5 2) Stručný popis konstrukce a předmět projektu Jak je uvedeno výše, navržené opravy se týkají zbytků zdiva parkánu v rozsahu, navazujícím na věž donjon, v podstatě na její tři stěny (čtvrtou stranou je propojena s dalšími částmi hradu). Stejně jako zdivo hradu je také zdivo parkánu založeno přímo na skalním podkladu. Mezi zdí věže a zbytky parkánové zdi byl proveden násyp, který sloužil jako ochoz. Část tohoto ochozu (rozsah v délce cca 8 m) se spolu se zdí sesula do údolí, což bylo později řešeno nahrazením lávkou. Celý prostor parkánu byl později ponechán napospas působení povětrnostních vlivů a náletovým křovinám. Parkánové zdi byly vyzděny z lomového kamene, zdivo je založeno přímo na skále. Navazuje na skalní podklad a využívá členitosti povrchu. Vzhledem k tomu, že zdivo bylo po dlouhou dobu vystaveno působení povětrnostních vlivů (déšť, sníh, vítr, mráz apod.), je v současnosti stav zbytků špatný, byť lze konstatovat, že v podstatě odpovídá stáří konstrukce. Působení otřesů, způsobených odstřelem v nedalekém lomu mohlo na konstrukci nějaké stopy zanechat, stejně jako účinky několika zemětřesení, která za dobu stavby proběhla. V rámci přípravy projektu byl porost v rozsahu předpokládaných úprav odstraněn a bylo provedeno geodetické zaměření konstrukce a okolního terénu (skály). Předmětem návrhu je restaurování stávajícího zdiva ve stavu, ve kterém se v současnosti nachází. Základní filosofií pro návrh řešení je ohled na původně použité materiály a použití původních postupů a detailů provedení. Samozřejmě je nutno zajistit nutná zpevnění, ztužení a hlavně trvanlivost zdiva, a zastavit tak proces zvětrávání a rozpadu. Doplnění zdiva bude prováděno lokálně pouze ve výše uvedených případech. Způsob provádění a rozsah nutných úprav a oprav jsou navrženy v rámci stavebně-architektonické části PD. Vzhledem ke špatné přístupnosti konstrukcí je dále nutno navrhnout způsob provedení pracovního lešení pro nutné opravy, v tomto případě zejména o návrh postupu při jeho montáži. 4

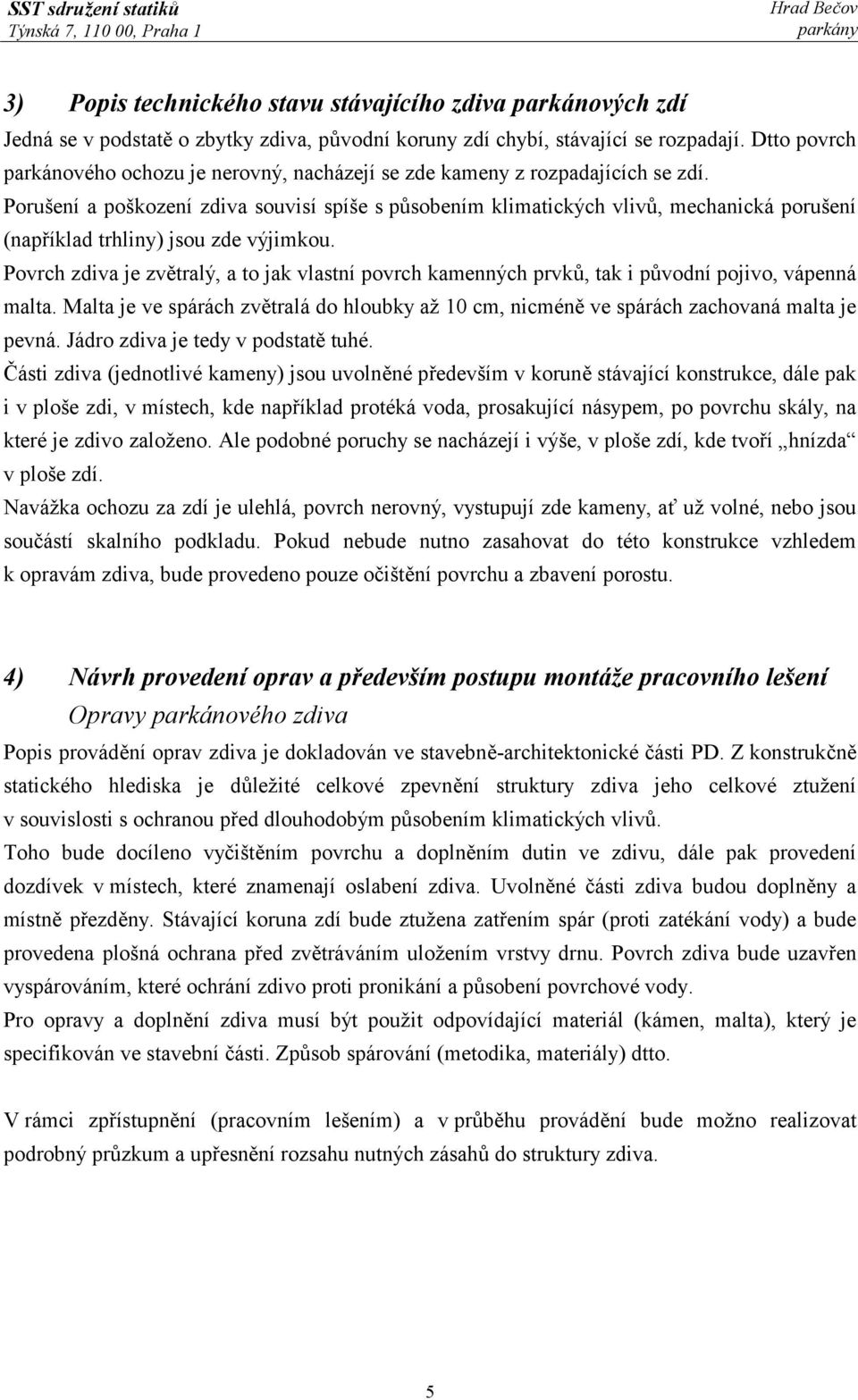

6 3) Popis technického stavu stávajícího zdiva parkánových zdí Jedná se v podstatě o zbytky zdiva, původní koruny zdí chybí, stávající se rozpadají. Dtto povrch parkánového ochozu je nerovný, nacházejí se zde kameny z rozpadajících se zdí. Porušení a poškození zdiva souvisí spíše s působením klimatických vlivů, mechanická porušení (například trhliny) jsou zde výjimkou. Povrch zdiva je zvětralý, a to jak vlastní povrch kamenných prvků, tak i původní pojivo, vápenná malta. Malta je ve spárách zvětralá do hloubky až 10 cm, nicméně ve spárách zachovaná malta je pevná. Jádro zdiva je tedy v podstatě tuhé. Části zdiva (jednotlivé kameny) jsou uvolněné především v koruně stávající konstrukce, dále pak i v ploše zdi, v místech, kde například protéká voda, prosakující násypem, po povrchu skály, na které je zdivo založeno. Ale podobné poruchy se nacházejí i výše, v ploše zdí, kde tvoří hnízda v ploše zdí. Navážka ochozu za zdí je ulehlá, povrch nerovný, vystupují zde kameny, ať už volné, nebo jsou součástí skalního podkladu. Pokud nebude nutno zasahovat do této konstrukce vzhledem k opravám zdiva, bude provedeno pouze očištění povrchu a zbavení porostu. 4) Návrh provedení oprav a především postupu montáže pracovního lešení Opravy parkánového zdiva Popis provádění oprav zdiva je dokladován ve stavebně-architektonické části PD. Z konstrukčně statického hlediska je důležité celkové zpevnění struktury zdiva jeho celkové ztužení v souvislosti s ochranou před dlouhodobým působením klimatických vlivů. Toho bude docíleno vyčištěním povrchu a doplněním dutin ve zdivu, dále pak provedení dozdívek v místech, které znamenají oslabení zdiva. Uvolněné části zdiva budou doplněny a místně přezděny. Stávající koruna zdí bude ztužena zatřením spár (proti zatékání vody) a bude provedena plošná ochrana před zvětráváním uložením vrstvy drnu. Povrch zdiva bude uzavřen vyspárováním, které ochrání zdivo proti pronikání a působení povrchové vody. Pro opravy a doplnění zdiva musí být použit odpovídající materiál (kámen, malta), který je specifikován ve stavební části. Způsob spárování (metodika, materiály) dtto. V rámci zpřístupnění (pracovním lešením) a v průběhu provádění bude možno realizovat podrobný průzkum a upřesnění rozsahu nutných zásahů do struktury zdiva. 5
7 Postup montáže pracovního lešení S ohledem na možnosti kotvení a montáže lešení jsem navrhl následující postup montáže. Předpokládám, že přístup pro montáž lešení nebude ze strany zahrady, ale ze severní strany od řeky. Pokud nebude dokončena montáž plošiny v místě sesuté části parkánu a návazně montáž šikmého výtahu, je tato strana budoucího staveniště pro dopravu materiálu nejlépe přístupná. Pro přehlednost jsem rozdělil postup do 9 postupných etap (spíše postupných částí), jejich polohu jsem pro přehlednost zakreslil do přiloženého schématu (viz příloha Technické zprávy). Vzhledem k této příloze nebudu v textu blíže specifikovat polohu popisované části. Předložený způsob prezentace návrhu jsem zvolil hlavně z důvodu, že vzhledem ke členitosti terénu (srázu) před opravovanou zdí, nelze přesně vykreslit navrhovanou konstrukci. Kromě půdorysného schématu přikládám také vzorové řezy lešením, v podstatě ale není možno zakreslit přesná místa osazení sloupků. Proto předpokládám, že na základě předložené dokumentace bude možno stanovit odhad nákladů, nicméně detaily provedení bude nutno řešit na místě. Postup montáže lešení je navržen se záměrem, aby bylo možno postupně navazovat na již postavené a zakotvené části, případně je použít nejen pro montáž, ale i pro dopravu materiálu na místo. Také je zřejmé, že uspořádání lešení bude podřízeno daným okolnostem, nebude se jednat o běžné komerční uspořádání konstrukce. Přesto předpokládám, že konstrukce bude sestavena z příčných vazeb (vzdálenosti podle konfigurace terénu), budou doplněny podélníky a zavětrováním. Následně budou v potřebných úrovních (maxim.po 2 m výšky) provedeny pracovní podlážky. Důraz musí být kladen na bezpečné osazení sloupků (patky, trny) a dále na spolehlivé zakotvení celé konstrukce proti překlopení (kotvy do zdiva a do skály). Dále předpokládám, že pro montáž navrhovaného lešení bude vybrána odborná firma se zkušenostmi s prací v podobných podmínkách. Montáž bude ovlivněna špatnou přístupností konstrukce. Je zřejmé, že v průběhu stavby bude dodavatel spolupracovat s projektantem a že v případě pochyb nebo nejistoty bude konzultovat v rámci AD postupná část západní strana Vyklizení, vyčištění a celkové zpřístupnění plošin parkánu na obou stranách budoucího přemostění. Dále pak je nutno připravit přístupovou cestu ze severní strany hradu. 3. postupná část západní strana výška cca 1-3 m Vyčištění terénu v místě pod budoucí lávkou (od porostu), příprava podkladu pod sloupky lešení. Dále pak stavba lešení na šířku parkánového ochozu. Sloupky podepřít na skále, minim.cca polovinu počtu zakotvit na trny do skály. Vlastní prostorovou konstrukci lešení je nutno zakotvit proti překlopení do skály a do zdiva hradu (donjon). V úrovni ochozu bude provedena plošina z lešenářských podlážek. Tato část lešení bude při stavbě přístupná z upravených částí č Následně bude možno připravit a vybudovat šikmý výtah v rokli směrem k břehu řeky 6
8 4 a 5. postupná část severní a západní strana výška cca 3-6 m Provedení lešení na severní a na části západní strany parkánu, navazující na etapu č.3. Postup a zásady jsou stejné, jako u předchozích etap. Sloupky a lešení jako celek kotvit do skály a nahoře nad korunou zdiva do zdi donjonu (dlouhou trubkou jako táhlem). Možno doplnit šikmým rozepřením (viz schéma). 6. postupná část jižní strana výška cca 2-3 m Vytvoření a přikotvení konstrukce lešení podle jižní zdi donjonu, umožňující následné přikotvení a přemostění. Zde není lešení nutné z pracovního hlediska! V tomto případě to bude spíše příprava konstrukce pro možnost vykonzolování a zakotvení později navazující části č postupná část západní strana výška cca 4-10 m Provedení lešení na západní straně parkánu, navazující na etapu č.3. a č.6. Postup a zásady jsou stejné, jako u předchozích etap. Sloupky kotvit do podkladu a vlastní lešení dole do skály či zdi a nahoře nad korunou zdiva do zdi donjonu. Terén je zde hodně členitý, rozdíly výšek pro jednotlivé sloupky jsou značné. Pro opření sloupků je nutno použít bezpečná místa, kde bude možno realizovat kotvení. Tato část bude návazně rozepřena částí č postupná část západní strana výška cca 5-10 m Část lešení, provedená v etapě č.7, bude rozepřena příčným opěrným pilířem, založeným o skalní vyvýšeninu ve vzdálenosti cca 5 m od nároží zdi. Rozměry a rozsah této části konstrukce budou upřesněny v průběhu stavby přímo na místě. 9. postupná část jihozápadní strana Bude provedeno přemostění mezi částmi č.6-7. Předpokládaný rozpon k přemostění bude cca 6-9 m. Konstrukce bude na obou koncích podepřena a kotvena do připravených podpěr. Předpokládám, že bude provedeno vykonzolování (o výšce 2-3 m) části č.6 ve směru nad volný sráz. Na tuto konstrukci naváže v podstatě lávka, provedená z trubek lešení. Na straně k části č.8 bude postup podobný. Oboustranné vykonzolování umožní propojení konstrukce a následně bude řešeno její ztužení pro dosažení bezpečné lávky pro provádění potřebných prací. Předložený návrh předpokládá, že upřesnění konstrukce řešení bude provedeno v průběhu stavby přímo na místě ve spolupráci s dodavatelem. Zejména v konstrukci na jižní a jihozápadní straně bude nutno doladit po zpřístupnění a provedení přípravy. Pracovní lešení a plošiny pro opravu a konzervaci dalších částí zdiva na severní straně budou provedeny standardním způsobem, důraz je nutno klást na zakotvení stojek a zajištění stability (vzhledem ke svahu). Situace je zde ale jednodušší, svah je sice strmý, ale přístupný). 7
9 Postup montáže pracovního lešení obecné zásady Zásadním opatřením, které umožní provedení navržených oprav a restaurování zdiva, bude montáž pracovního lešení v celém rozsahu opravovaného zdiva, to znamená po celé délce úseku, cca 50 m. Terén na líci zdi ale příkře spadá do údolí, v části půdorysu velmi strmým spádem. Jako podklad pro návrh postupu montáže jsem použil geodetické zaměření, prohlídku na místě a fotodokumentaci. Nejedná se o lešení vysoké, hlavní důraz bude kladen, vzhledem za konfiguraci terénu, na jeho založení a kotvení. S ohledem na členitost terénu a konstrukce není reálné (výhodné) využití některého z typů systémového lešení. Proto navrhuji použití lešení trubkového, stykovaného spojkami TRUSTA. Předpokládaná šířka lešení bude cm (ovlivněno nepravidelností obvodu). Pracovní lešení je navrženo pro užitné zatížení 2,50 kn/m 2 v jednom podlaží. Součástí konstrukce bude také transportní šikmý výtah (např.geda), vedený dolu roklí směrem ke břehu řeky Teplá. Bude kotven do skály, která zde tvoří podklad. Konstrukce lešení sestává ze stojek, podélníků, příčníků, zavětrování, podélného a příčného ztužení, zábradlí, spojek, kotev a podlah. V vzhledem k tomu, že lešení bude založeno na úrovni paty fasády a vzhledem k tomu, že část fasády hradu navazuje na přírodní skálu, bude nutno konstrukci řádně založit, zavětrovat, vzepřít a kotvit. Lešení je navrženo z ocelových trubek svařovaných jmenovité světlosti 40 mm (5/4 ) z oceli podle ČSN Hmotnost přepravovaných břemen nesmí překročit 100 kg a vyložení visuté části nosníku nesmí překročit 750 mm. Sloupky lešení budou uloženy podle popisu viz níže, nebo budou kotveny do skály a vlastní konstrukce lešení do zdiva hradu, ve spodní části do skalních výchozů nebo parkánové zdi (pokud bude v dané části dostatečně kvalitní). Pro osazení stojek budou do skalního podkladu budou osazeny ocelové trny, zakotvené do vyvrtaných kanálků prostřednictvím jemné cementové malty nebo epoxydu (trny Ø20 mm, délka min.50 cm). Zakotvení trnu do skály musí být provedeno do hloubky 25 cm (možno konfigurovat podle stavu podkladu), vrtání kanálku Ø cca mm. Trubky sloupků budou nasazeny na trny. Navrhované lešení nebude dosahovat velké výšky, předpokládám, že v nejvyšší části bude provedeno na výšku cca 10 m. Vzhledem k umístění na líci parkánové zdi (na větší části půdorysu) bude kotvení horní části lešení provedeno dlouhými trubkami až do obvodového zdiva hradu. Příčné vazby lešení budou rozmístěny cca ve vzdálenosti cm, podle členitosti obvodu zdí. Vzdálenost bude ovlivněna možností kotvení sloupků do podkladu (skály). Kotvení lešení nesmí být v žádném případě prováděno do volných částí parkánových zdí! 8

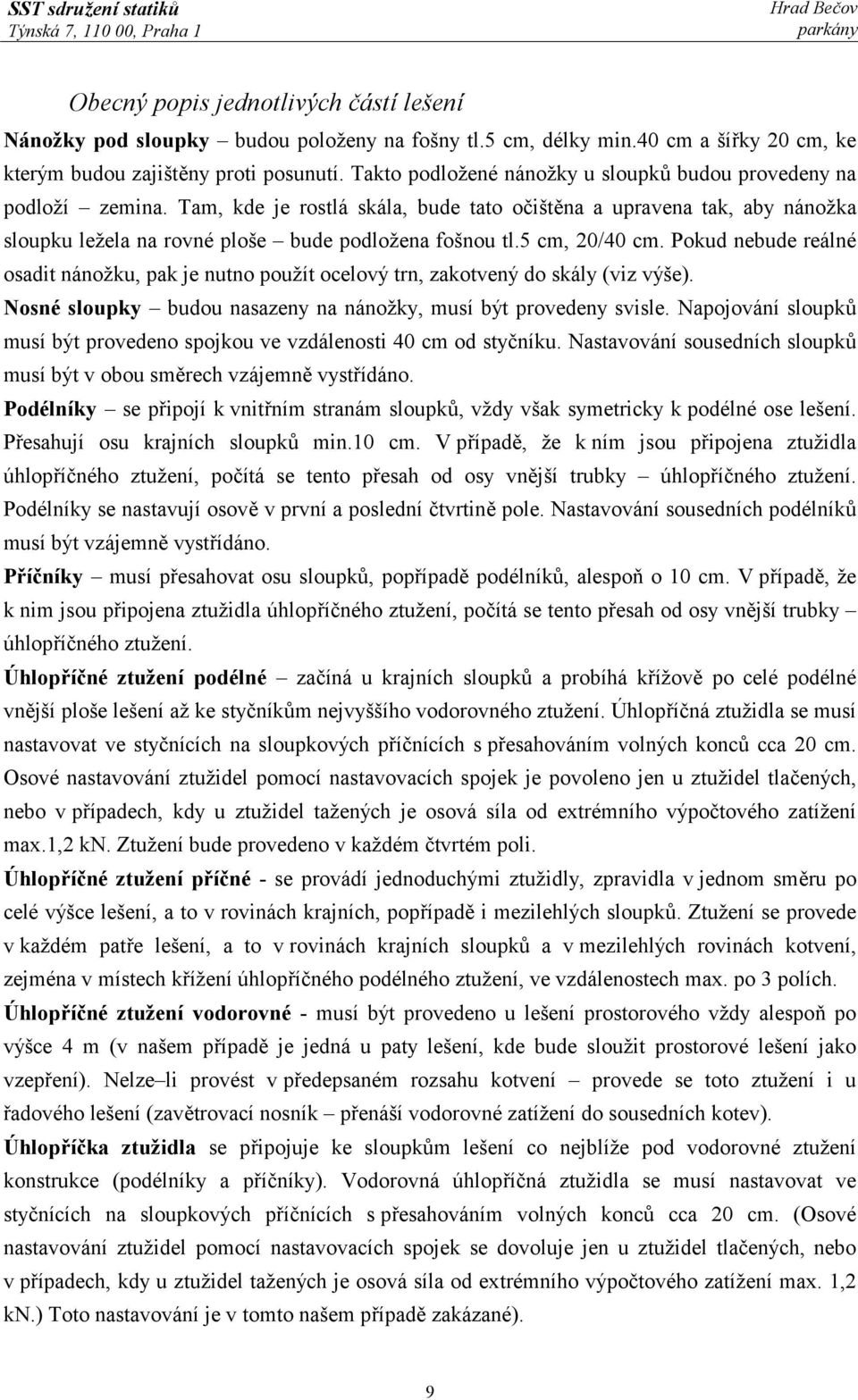

10 Obecný popis jednotlivých částí lešení Nánožky pod sloupky budou položeny na fošny tl.5 cm, délky min.40 cm a šířky 20 cm, ke kterým budou zajištěny proti posunutí. Takto podložené nánožky u sloupků budou provedeny na podloží zemina. Tam, kde je rostlá skála, bude tato očištěna a upravena tak, aby nánožka sloupku ležela na rovné ploše bude podložena fošnou tl.5 cm, 20/40 cm. Pokud nebude reálné osadit nánožku, pak je nutno použít ocelový trn, zakotvený do skály (viz výše). Nosné sloupky budou nasazeny na nánožky, musí být provedeny svisle. Napojování sloupků musí být provedeno spojkou ve vzdálenosti 40 cm od styčníku. Nastavování sousedních sloupků musí být v obou směrech vzájemně vystřídáno. Podélníky se připojí k vnitřním stranám sloupků, vždy však symetricky k podélné ose lešení. Přesahují osu krajních sloupků min.10 cm. V případě, že k ním jsou připojena ztužidla úhlopříčného ztužení, počítá se tento přesah od osy vnější trubky úhlopříčného ztužení. Podélníky se nastavují osově v první a poslední čtvrtině pole. Nastavování sousedních podélníků musí být vzájemně vystřídáno. Příčníky musí přesahovat osu sloupků, popřípadě podélníků, alespoň o 10 cm. V případě, že k nim jsou připojena ztužidla úhlopříčného ztužení, počítá se tento přesah od osy vnější trubky úhlopříčného ztužení. Úhlopříčné ztužení podélné začíná u krajních sloupků a probíhá křížově po celé podélné vnější ploše lešení až ke styčníkům nejvyššího vodorovného ztužení. Úhlopříčná ztužidla se musí nastavovat ve styčnících na sloupkových příčnících s přesahováním volných konců cca 20 cm. Osové nastavování ztužidel pomocí nastavovacích spojek je povoleno jen u ztužidel tlačených, nebo v případech, kdy u ztužidel tažených je osová síla od extrémního výpočtového zatížení max.1,2 kn. Ztužení bude provedeno v každém čtvrtém poli. Úhlopříčné ztužení příčné - se provádí jednoduchými ztužidly, zpravidla v jednom směru po celé výšce lešení, a to v rovinách krajních, popřípadě i mezilehlých sloupků. Ztužení se provede v každém patře lešení, a to v rovinách krajních sloupků a v mezilehlých rovinách kotvení, zejména v místech křížení úhlopříčného podélného ztužení, ve vzdálenostech max. po 3 polích. Úhlopříčné ztužení vodorovné - musí být provedeno u lešení prostorového vždy alespoň po výšce 4 m (v našem případě je jedná u paty lešení, kde bude sloužit prostorové lešení jako vzepření). Nelze li provést v předepsaném rozsahu kotvení provede se toto ztužení i u řadového lešení (zavětrovací nosník přenáší vodorovné zatížení do sousedních kotev). Úhlopříčka ztužidla se připojuje ke sloupkům lešení co nejblíže pod vodorovné ztužení konstrukce (podélníky a příčníky). Vodorovná úhlopříčná ztužidla se musí nastavovat ve styčnících na sloupkových příčnících s přesahováním volných konců cca 20 cm. (Osové nastavování ztužidel pomocí nastavovacích spojek se dovoluje jen u ztužidel tlačených, nebo v případech, kdy u ztužidel tažených je osová síla od extrémního výpočtového zatížení max. 1,2 kn.) Toto nastavování je v tomto našem případě zakázané). 9

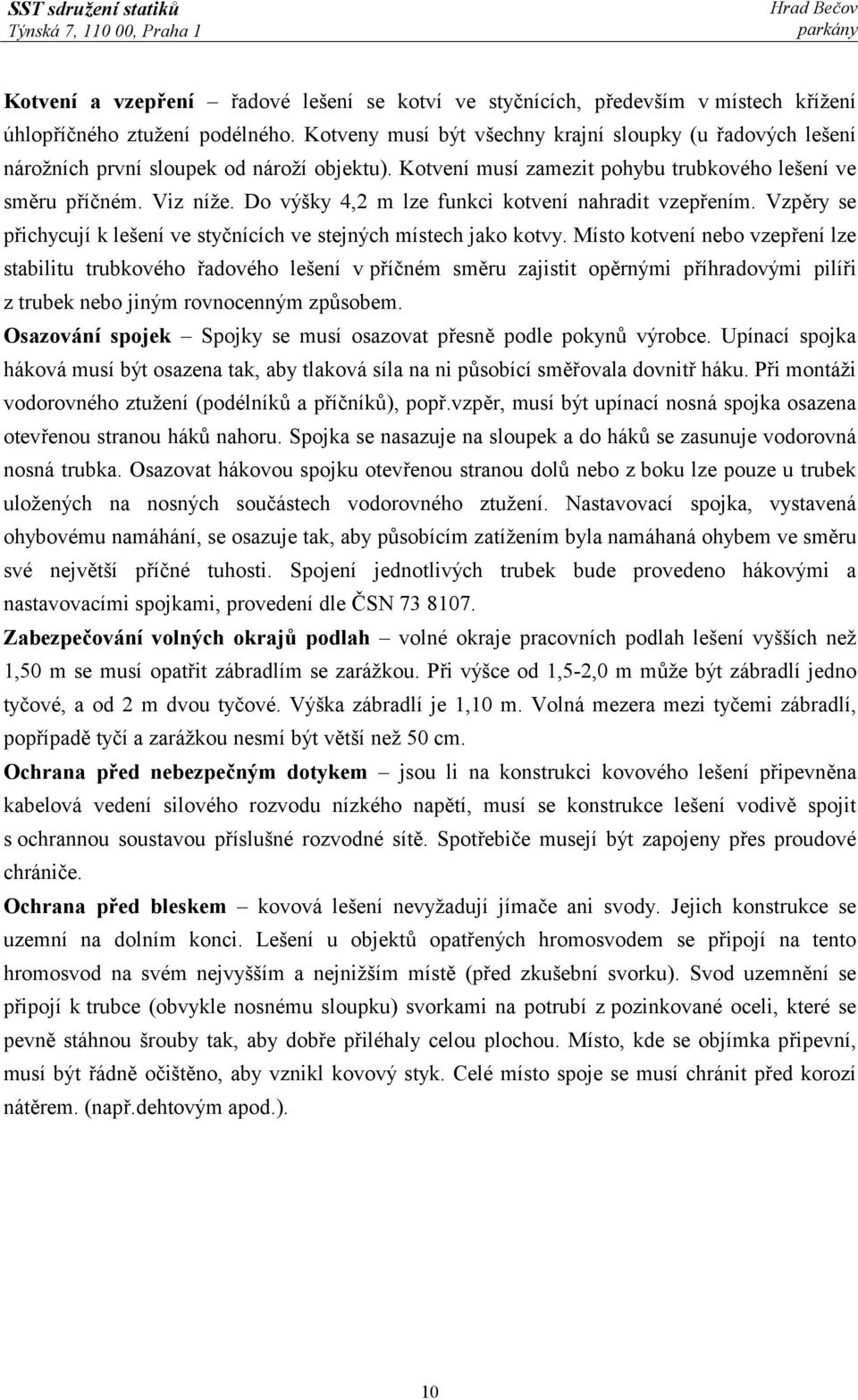

11 Kotvení a vzepření řadové lešení se kotví ve styčnících, především v místech křížení úhlopříčného ztužení podélného. Kotveny musí být všechny krajní sloupky (u řadových lešení nárožních první sloupek od nároží objektu). Kotvení musí zamezit pohybu trubkového lešení ve směru příčném. Viz níže. Do výšky 4,2 m lze funkci kotvení nahradit vzepřením. Vzpěry se přichycují k lešení ve styčnících ve stejných místech jako kotvy. Místo kotvení nebo vzepření lze stabilitu trubkového řadového lešení v příčném směru zajistit opěrnými příhradovými pilíři z trubek nebo jiným rovnocenným způsobem. Osazování spojek Spojky se musí osazovat přesně podle pokynů výrobce. Upínací spojka háková musí být osazena tak, aby tlaková síla na ni působící směřovala dovnitř háku. Při montáži vodorovného ztužení (podélníků a příčníků), popř.vzpěr, musí být upínací nosná spojka osazena otevřenou stranou háků nahoru. Spojka se nasazuje na sloupek a do háků se zasunuje vodorovná nosná trubka. Osazovat hákovou spojku otevřenou stranou dolů nebo z boku lze pouze u trubek uložených na nosných součástech vodorovného ztužení. Nastavovací spojka, vystavená ohybovému namáhání, se osazuje tak, aby působícím zatížením byla namáhaná ohybem ve směru své největší příčné tuhosti. Spojení jednotlivých trubek bude provedeno hákovými a nastavovacími spojkami, provedení dle ČSN Zabezpečování volných okrajů podlah volné okraje pracovních podlah lešení vyšších než 1,50 m se musí opatřit zábradlím se zarážkou. Při výšce od 1,5-2,0 m může být zábradlí jedno tyčové, a od 2 m dvou tyčové. Výška zábradlí je 1,10 m. Volná mezera mezi tyčemi zábradlí, popřípadě tyčí a zarážkou nesmí být větší než 50 cm. Ochrana před nebezpečným dotykem jsou li na konstrukci kovového lešení připevněna kabelová vedení silového rozvodu nízkého napětí, musí se konstrukce lešení vodivě spojit s ochrannou soustavou příslušné rozvodné sítě. Spotřebiče musejí být zapojeny přes proudové chrániče. Ochrana před bleskem kovová lešení nevyžadují jímače ani svody. Jejich konstrukce se uzemní na dolním konci. Lešení u objektů opatřených hromosvodem se připojí na tento hromosvod na svém nejvyšším a nejnižším místě (před zkušební svorku). Svod uzemnění se připojí k trubce (obvykle nosnému sloupku) svorkami na potrubí z pozinkované oceli, které se pevně stáhnou šrouby tak, aby dobře přiléhaly celou plochou. Místo, kde se objímka připevní, musí být řádně očištěno, aby vznikl kovový styk. Celé místo spoje se musí chránit před korozí nátěrem. (např.dehtovým apod.). 10
12 Kotvení sloupků do skály na trny - Sloupky lešení budou uloženy podle popisu viz níže, nebo budou kotveny do skály a vlastní konstrukce lešení do zdiva hradu, ve spodní části do skalních výchozů nebo parkánové zdi (pokud bude v dané části dostatečně kvalitní). Pro osazení stojek budou do skalního podkladu budou osazeny ocelové trny, zakotvené do vyvrtaných kanálků prostřednictvím jemné cementové malty nebo epoxydu (trny Ø20 mm, délka min.50 cm). Zakotvení trnu do skály musí být provedeno do hloubky 25 cm (možno konfigurovat podle stavu podkladu), vrtání kanálku Ø cca mm. Trubky sloupků budou nasazeny na trny. Kotvení lešení proti překlopení - Navrhované lešení nebude dosahovat velké výšky, předpokládám, že v nejvyšší části bude provedeno na výšku cca 10 m. Vzhledem k umístění na líci parkánové zdi (na větší části půdorysu) bude kotvení horní části lešení provedeno dlouhými trubkami až do obvodového zdiva hradu. Pro kotvení proti překlopení (proti silám v horizontálním směru) je nutno použít dostatečné dlouhé mechanické nebo chemické kotvy. Provedení (délka) bude upřesněno podle struktury zdiva v rámci AD. Předpokládám použití závitových tyčí M14 (matice, podložky), v kombinaci a kotevními plechy (P6-150/150 mm), přivařenými k lešenářským trubkám. Běžné lešenářské kotvy, používané pro zakotvení lešení (s únosností 2,0 kn v tahu), nejsou v tomto případě dostatečné a vhodné. Provozní a výrobní údaje na lešení musí být umístěna tabule s údaji 1 nosnost pracovních podlah v kg/m 2 2 dovolený počet současně zatížených podlah 3 název a adresa provozovatele 4 způsob použití lešení Prohlídky a údržba Každý měsíc musí být provedena odborná prohlídka lešení. Dále vždy po mimořádných povětrnostních okolnostech (vichřice, bouře rychlost větru 14 m/s (7º Bf). Mimo pravidelné prohlídky se provádí zběžná prohlídka denně před zahájením práce, prohlídka konstrukce lešení jako celku, při které se kontroluje zejména kompletnost konstrukce (zábradlí, podlahy, výstupy). Závady se neprodleně odstraní. 11

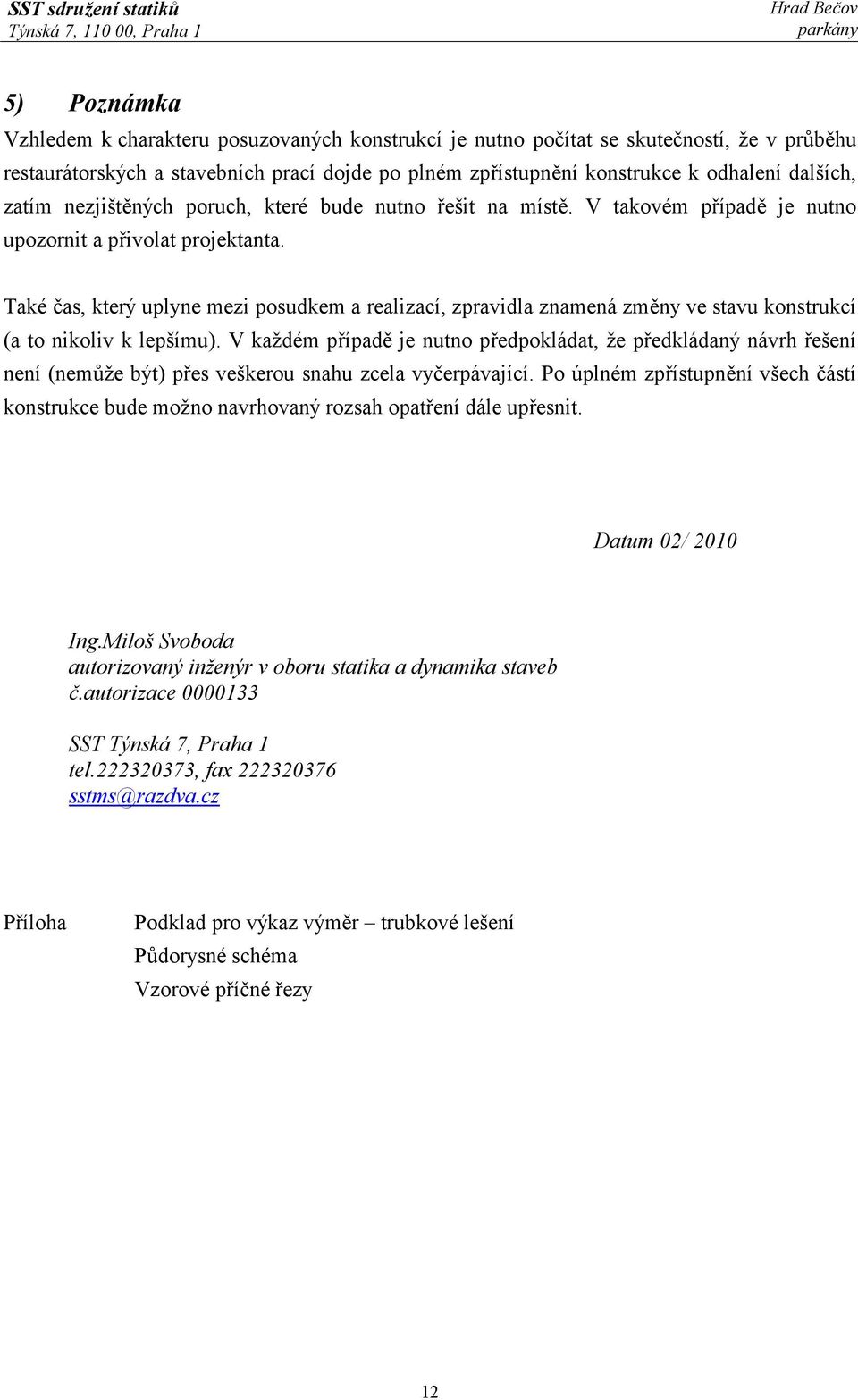

13 5) Poznámka Vzhledem k charakteru posuzovaných konstrukcí je nutno počítat se skutečností, že v průběhu restaurátorských a stavebních prací dojde po plném zpřístupnění konstrukce k odhalení dalších, zatím nezjištěných poruch, které bude nutno řešit na místě. V takovém případě je nutno upozornit a přivolat projektanta. Také čas, který uplyne mezi posudkem a realizací, zpravidla znamená změny ve stavu konstrukcí (a to nikoliv k lepšímu). V každém případě je nutno předpokládat, že předkládaný návrh řešení není (nemůže být) přes veškerou snahu zcela vyčerpávající. Po úplném zpřístupnění všech částí konstrukce bude možno navrhovaný rozsah opatření dále upřesnit. Datum 02/ 2010 Ing.Miloš Svoboda autorizovaný inženýr v oboru statika a dynamika staveb č.autorizace SST Týnská 7, Praha 1 tel , fax sstms@razdva.cz Příloha Podklad pro výkaz výměr trubkové lešení Půdorysné schéma Vzorové příčné řezy 12

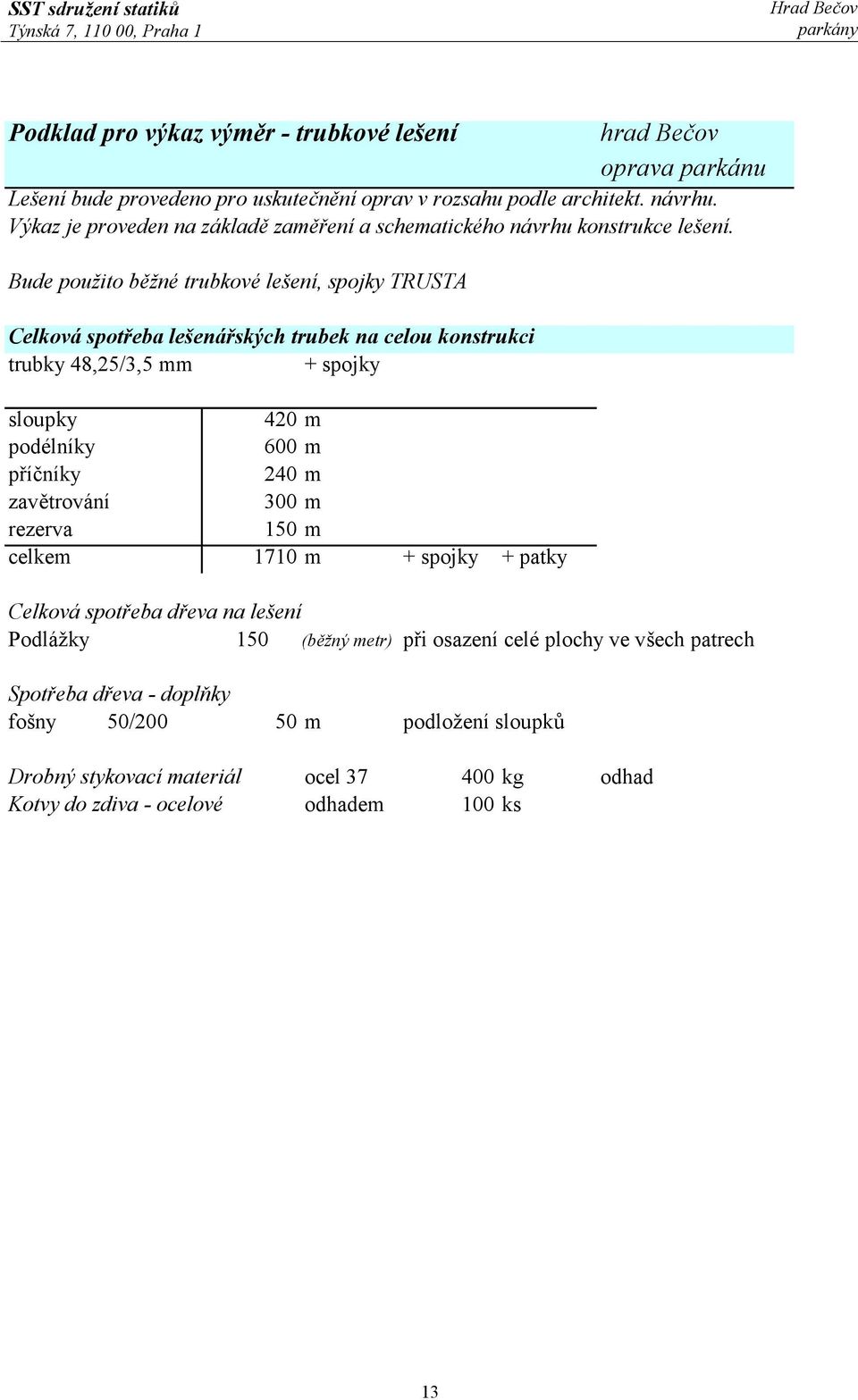

14 Podklad pro výkaz výměr - trubkové lešení hrad Bečov oprava parkánu Lešení bude provedeno pro uskutečnění oprav v rozsahu podle architekt. návrhu. Výkaz je proveden na základě zaměření a schematického návrhu konstrukce lešení. Bude použito běžné trubkové lešení, spojky TRUSTA Celková spotřeba lešenářských trubek na celou konstrukci trubky 48,25/3,5 mm + spojky sloupky 420 m podélníky 600 m příčníky 240 m zavětrování 300 m rezerva 150 m celkem 1710 m + spojky + patky Celková spotřeba dřeva na lešení Podlážky 150 (běžný metr) při osazení celé plochy ve všech patrech Spotřeba dřeva - doplňky fošny 50/ m podložení sloupků Drobný stykovací materiál ocel kg odhad Kotvy do zdiva - ocelové odhadem 100 ks 13

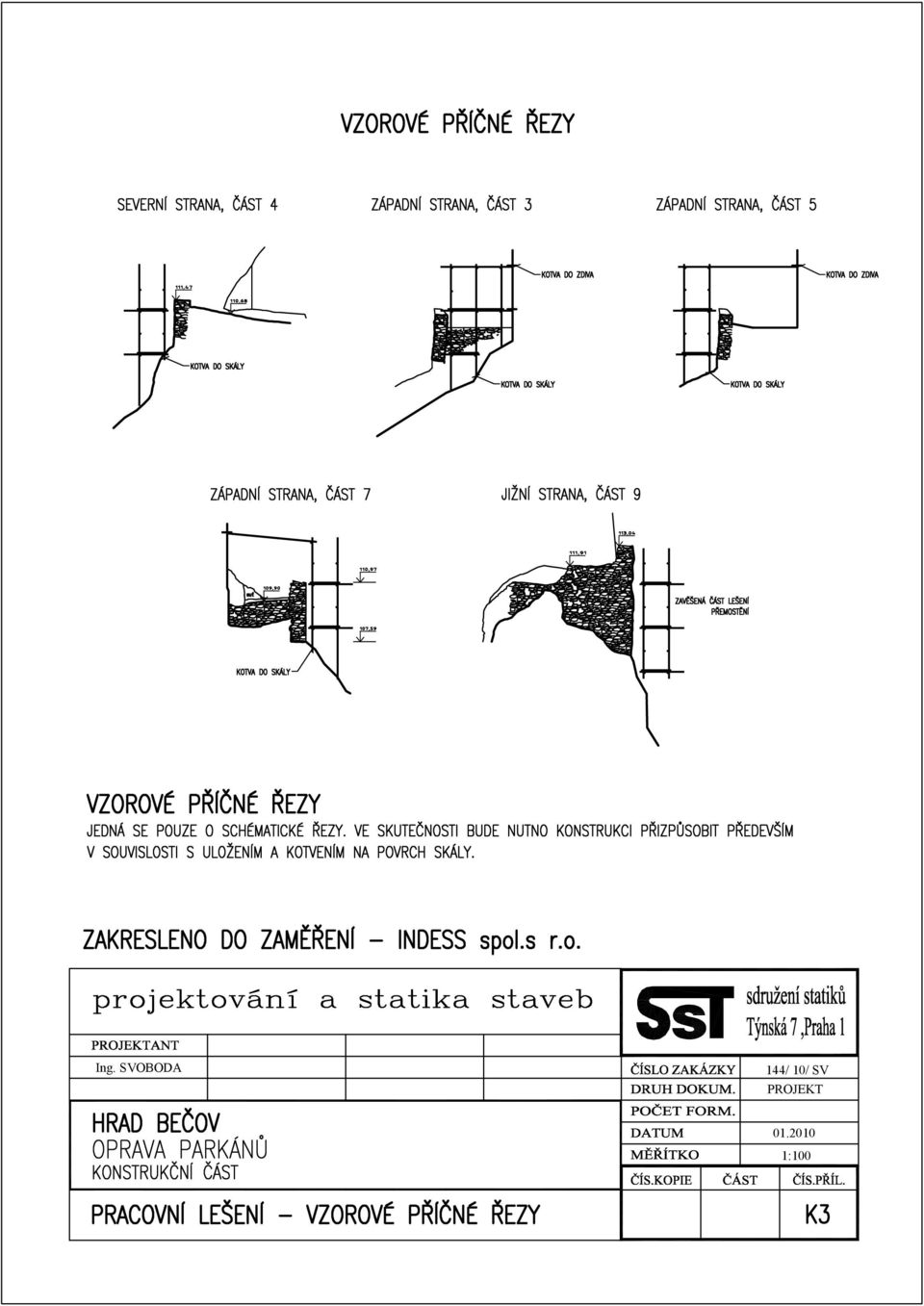

15 Ing. SVOBODA 144/ 10/ SV PROJEKT :100

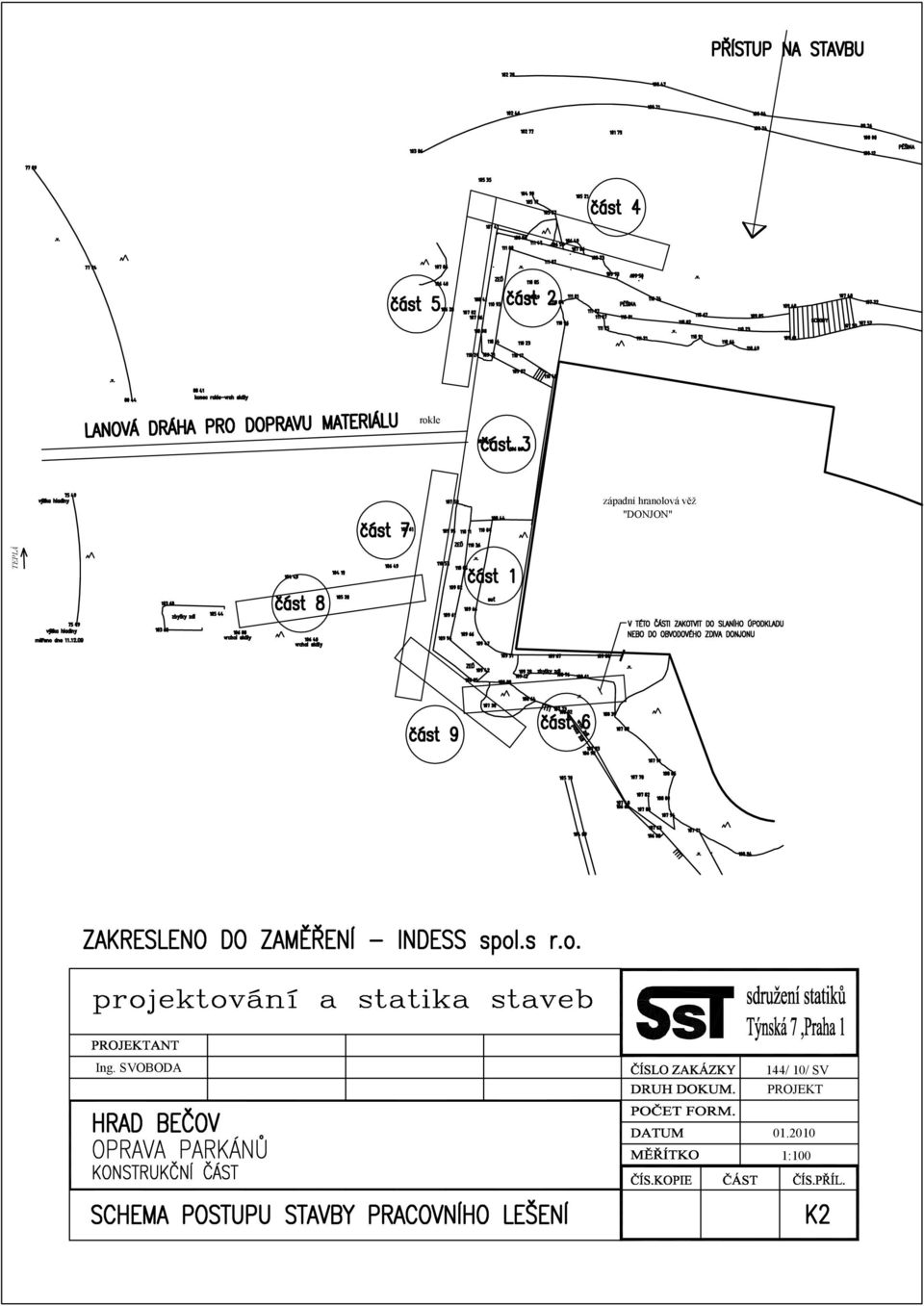

16 TEPLÁ rokle západní hranolová věž "DONJON" Ing. SVOBODA 144/ 10/ SV PROJEKT :100
