1 Membránová filtrace Více než jen čistá voda Printed in Germany, PT PM /09 CS

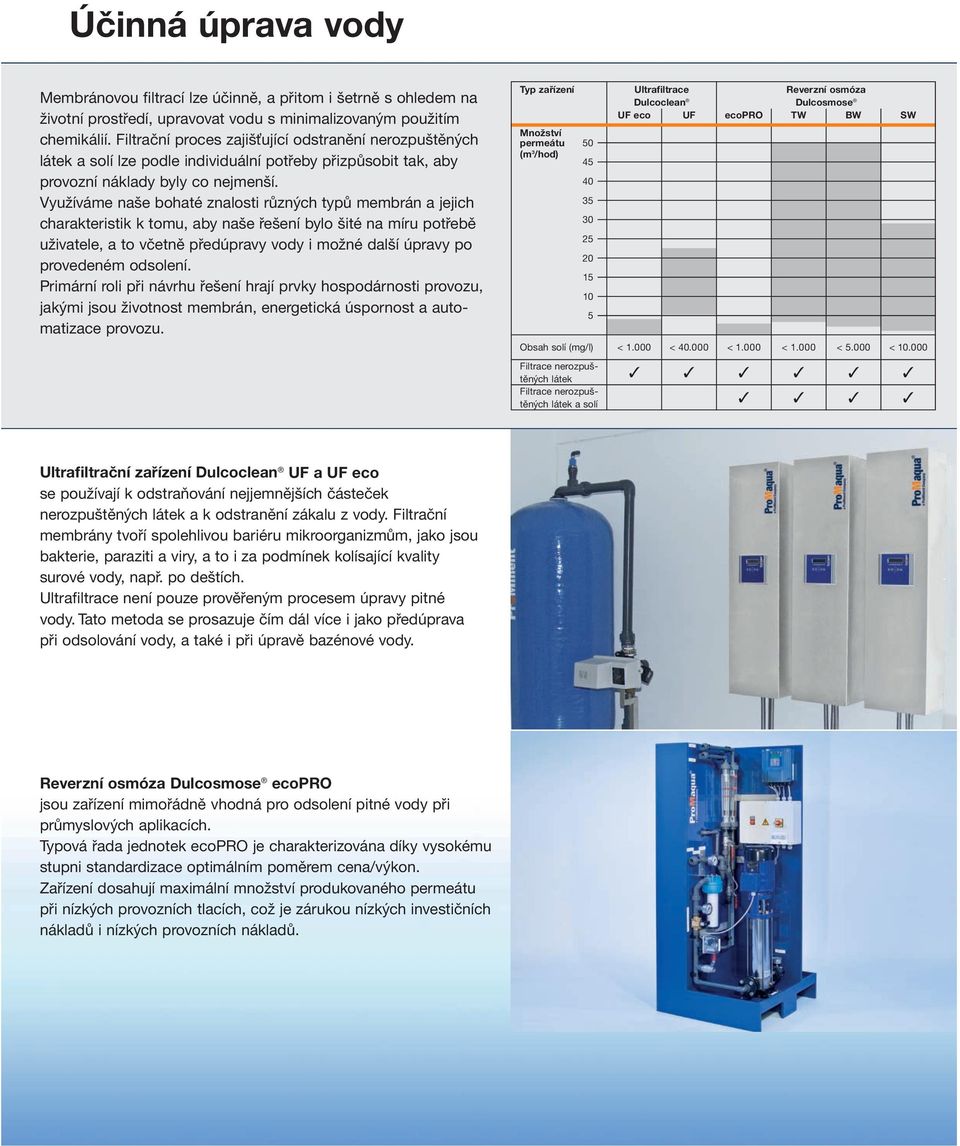

2 Účinná úprava vody Membránovou filtrací lze účinně, a přitom i šetrně s ohledem na životní prostředí, upravovat vodu s minimalizovaným použitím chemikálií. Filtrační proces zajišťující odstranění nerozpuštěných látek a solí lze podle individuální potřeby přizpůsobit tak, aby provozní náklady byly co nejmenší. Využíváme naše bohaté znalosti různých typů membrán a jejich charakteristik k tomu, aby naše řešení bylo šité na míru potřebě uživatele, a to včetně předúpravy vody i možné další úpravy po provedeném odsolení. Primární roli při návrhu řešení hrají prvky hospodárnosti provozu, jakými jsou životnost membrán, energetická úspornost a automatizace provozu. Typ zařízení Ultrafiltrace Reverzní osmóza Dulcoclean Dulcosmose UF eco UF ecopro TW BW SW Množství permeátu 50 (m 3 /hod) Obsah solí (mg/l) < < < < < < Filtrace nerozpuštěných látek Filtrace nerozpuštěných látek a solí Ultrafiltrační zařízení Dulcoclean UF a UF eco se používají k odstraňování nejjemnějších částeček nerozpuštěných látek a k odstranění zákalu z vody. Filtrační membrány tvoří spolehlivou bariéru mikroorganizmům, jako jsou bakterie, paraziti a viry, a to i za podmínek kolísající kvality surové vody, např. po deštích. Ultrafiltrace není pouze prověřeným procesem úpravy pitné vody. Tato metoda se prosazuje čím dál více i jako předúprava při odsolování vody, a také i při úpravě bazénové vody. Reverzní osmóza Dulcosmose ecopro jsou zařízení mimořádně vhodná pro odsolení pitné vody při průmyslových aplikacích. Typová řada jednotek ecopro je charakterizována díky vysokému stupni standardizace optimálním poměrem cena/výkon. Zařízení dosahují maximální množství produkovaného permeátu při nízkých provozních tlacích, což je zárukou nízkých investičních nákladů i nízkých provozních nákladů.

3 Nanofiltrace a reverzní osmóza Dulcosmose Reverzní osmóza Dulcosmose TW jsou zařízení univerzálně vhodná pro odsolování pitné vody v širokém pásmu průmyslových aplikací. Nejmodernější nízkotlaké membrány jsou předpokladem pro dosahování vysoké výtěžnosti filtrace při současné vysoké účinnosti odsolení. Reverzní osmóza Dulcosmose BW jsou zařízení konstruována pro použití na zasolených brakických vodách používaných pro výrobu pitné vody a vody pro průmyslové použití. Nízkotlaké membrány nejmodernějšího typu zajišťují odsolení vody až 99 % a výtěžnost procesu až 80 %. Reverzní osmóza Dulcosmose SW jsou zařízení určena speciálně pro výrobu pitné vody odsolováním mořské vody. Vysokotlaká část potrubního systému je vyrobena z nerezi odolné i mořské vodě. Úroveň odsolení vody dosahuje hodnot vyšších než 99 %. Tato zařízení využívají integrální systém pro čištění membrán a systém pro využití energie koncentrátu jako prostředek výrazné úspory nákladů na provoz. Nanofiltrace Dulcosmose NF jsou nanofiltrační zařízení často používána jako hospodárná alternativa za reverzní osmózu na speciálních aplikacích. Oblastmi pro použití nanofiltrace mohou být například částečné změkčení vody nebo odstraňování polyvalentních anionů (např. sírany, fosforečnany).

4 Ultrafiltrační zařízení Dulcoclean UF a UF eco Kompaktní a hospodárná Ultrafiltrační zařízení Dulcoclean UF eco jsou kompaktní a hospodárné systémy pro malá množství upravované vody, dodávané kompletně sestavené a připravené pro okamžité napojení a provoz. Minimální spotřeba energie a vody díky tomu, že praní membrán je odvozováno od stupně jejich zanesení Vysoká míra zachycení bakterií a virů Automatická kontrola integrity zaručuje nejvyšší míru spolehlivosti provozu Provoz bez použití chemikálií Plně automatizovaný provoz se sledováním všech parametrů, jako např. diferenční tlak a průtok Vznik poruchy aktivuje současně bezpotenciálový kontakt nebo odeslání SMS Ultrafiltrační zařízení Dulcoclean UF jsou systémy pro vyšší a velká množství upravené vody a jsou zpravidla konstruována dle specifikace uživatele. Minimální spotřeba energie a vody díky využití principu dutého kapilárního vlákna se zaslepeným koncem Stabilní filtrační výkon a účinné čištění založené na filtraci s řízenou rychlostí a na pracích čerpadlech Vysoká provozní spolehlivost zajištěná řídícím PLC s ukládáním dat a s dotykovým panelem Včetně předúpravy a doúpravy, jakož i volitelná neutralizace odpadních vod Kompaktní konstrukce umožňuje instalovat zařízení jak v provozní místnosti, tak i v kontejneru typ výkon* počet příkon rozměry (při 15 C) membrán filtrace/ v x š x hl 4 praní m 3 /hod ks W mm Dulcoclean UF eco 1 max. 1,0 1 5 / x 149 x 149 Dulcoclean UF eco 2 max. 2,1 1 5 / x 149 x 149 Dulcoclean UF eco 3 max. 2,1 2 5 / x 267 x 358 Dulcoclean UF eco 4 max. 3,9 2 5 / x 267 x 358 * filtrační výkon závisí na kvalitě vody a na tlaku vstupní surové vody. Výkon klesá s celkovou dobou provozu zařízení. typ výkon* počet příkon rozměry (při 15 C) membrán v x š x hl 8 m 3 /hod ks kw mm Dulcoclean UF 2 5,4-9, x 600 x Dulcoclean UF 3 8,1-13, x 650 x Dulcoclean UF 4 10,8-18, x 650 x Dulcoclean UF 5 13,5-22, x 650 x * filtrační výkon závisí na kvalitě vody. Systémy o výkonech do 90 m 3 /hod jsou konstruovány dle specifikace uživatele.

5 Reverzní osmóza Dulcosmose ecopro Výkonná a cenově zajímavá Jednotky Dulcosmose ecopro jsou standardně vyráběná zařízení určená k odsolení pitné vody pro průmyslové aplikace. Jednotky této řady jsou osazeny nízkotlakými membránami typu ultra low-pressure, čímž je zajištěn vysoký výkon permeátu při účinnosti odsolení až 95 % při nízkých provozních tlacích, což přináší velmi nízké investiční i provozní náklady. Velikosti ecopro jsou instalovány na pevném rámu z polypropylenu Velikosti ecopro jsou instalovány na ocelovém rámu chráněném dvojitým nátěrem Snadná a bezpečná obsluha díky řídící jednotce s mikroprocesorem s mnoha programovatelnými možnostmi a s textovou indikací provozního režimu Měření vodivosti a teploty Volitelně lze instalovat čistící systém s proplachem ke zvýšení životnosti membrán typ výkon* počet instalovaný rozměry (při 15 C) membrán příkon v x š x hl 2,5 nebo 4 l/hod ks kw mm ecopro , x 500 x 320 ecopro , x 500 x 320 ecopro , x 600 x 400 ecopro , x 600 x 400 ecopro , x 800 x 800 ecopro , x 800 x 800 ecopro , x 800 x 800 ecopro , x 800 x 800 typ výkon* počet instalovaný rozměry (při 15 C) membrán příkon v x š x hl 4 l/hod ks kw mm ecopro , x x 750 ecopro , x x 750 ecopro , x x 750

6 Reverzní osmóza Dulcosmose TW, BW a SW Pro každou aplikaci to správné zařízení Zařízení jsou konstruována podle typu upravované surové vody. Řada TW představuje univerzální modely pro moderní způsob odsolování pitné vody. Jednotky řady BW jsou určeny pro odsolování brakických vod a jednotky řady SW pro odsolování mořské vody. Nabízíme vše, od pomoci při definování záměru úpravy vody až po servisní podporu při provozu realizované úpravny. Využíváme naše bohaté znalosti různých typů membrán a jejich charakteristik k tomu, aby naše řešení bylo šité na míru potřebě uživatele, a to včetně předúpravy vody i možné další úpravy po provedeném odsolení. Primární roli při návrhu řešení hrají prvky hospodárnosti provozu, jakými jsou životnost membrán, energetická úspornost a automatizace provozu. Vysoké procento odsolení, více než 99 % Výtěžnost vody podle kvality surové vody až 80 % Uspořádání jednotky je přehledné a umožňuje přístup ke všem prvkům Centrální PLC jednotka s mikroprocesorem, s grafickým dotykovým displejem a integrovaným měřením vodivosti Vysoká životnost membrán zajištěna automatickým čištěním a proplachem modulů Využití energie koncentrátu při odsolení mořské vody Krátké doby pro realizaci díla od projektu po zprovoznění Na požádání společně provedený nájezd zařízení a zaškolení obsluhy uživatele typ RO výkon počet instalo- rozměry permeátu membrán vaný v x š x hl (při 25 C) 4 nebo 8 příkon l/hod ks kw mm PRO 0300TW PRO 0400TW a x x PRO 0500TW PRO 1500TW x x PRO 2000TW PRO 5000TW x x PRO 0200BW x x 750 PRO 0300BW - PRO 0400BW x x PRO 0500BW - PRO 1100BW x 4,000 x PRO 1200BW - PRO 1500BW x x PRO 2000BW - PRO 3000BW x x PRO 4000BW - PRO 5000BW x x typ RO výkon počet instalovaný příkon rozměry permeátu membrán bez využití s využitím v x š x hl (při 25 C) 4 nebo 8 energie energie koncentrátu koncentrátu l/hod ks kw kw mm PRO 0078SW , x x PRO 0185SW - PRO 0360SW ,5 6,6-8, x x PRO 0490SW - PRO 0610SW ,5 13, x x PRO 0730SW , x x PRO 0920SW , x x PRO 0980SW , x x PRO 1230SW , x x PRO 1470SW - PRO 2900SW14, ,5-82, x x 1.500

7 Reference V provozu na celém světě Seznam některých instalací v různých průmyslových oborech: typ zařízení surová voda průmysl země výkon m3/den Dulcoclean UF eco podzemní voda dodávky pitné vody Německo 80 Dulcoclean UF podzemní voda dodávky pitné vody Slovinsko 5200 Dulcosmose NF studna dodávky pitné vody Itálie 72 Dulcosmose TW veřejná síť elektropokovování Německo 132 Dulcosmose TW veřejná síť kosmetický průmysl Německo 600 Dulcosmose TW veřejná síť energetika Peru 144 Dulcosmose TW veřejná síť automobilový průmysl Slovensko 3600 Dulcosmose TW veřejná síť výroba nápojů/stolní voda Německo 408 Dulcosmose TW veřejná síť výroba nealko nápojů Bulharsko 4800 Dulcosmose TW říční voda energetika Maďarsko 624 Dulcosmose TW/EDI veřejná síť výroba tištěných spojů Slovensko 800 Dulcosmose BW brakická voda pivovar Thajsko 720 Dulcosmose BW brakická voda závlahy Etiopie 720 Dulcosmose SW mořská voda hotel Mauritius 800 Dulcosmose SW mořská voda hotel Řecko 1800

8 Po celém světě ProMaqua je členem uskupení ProMinent Group a je zastoupena ve více jako 100 zemích světa. Tím je zabezpečena celosvětová dostupnost našich výrobků a krátká cesta k zákazníkovi. Nabízíme stejně vysokou kvalitu našich výrobků a služeb kdekoliv ve světě. I Vám u vás, kde je můžete potřebovat se svými zkušenostmi a know-how z oblasti úpravy vody a dávkování chemikálií. dodavatel: výrobce: ProMinent Dosiertechnik CS, s.r.o. ProMaqua GmbH Sobieského 1 Maßstraße 32/ Olomouc Heidelberg, Germany tel tel fax fax info@prominent.cz info@promaqua.com Experts in Chem-Feed and Water Treatment Výrobce si vyhrazuje právo technických změn bez předchozího upozornění.
