1 NÁPADNÉ OBRYSOVÉ ZNAČENÍ Páska obrysová reflexní červená 50mm Použití: pouze dozadu Páska obrysová reflexní bílá 50mm Použití: pouze do boku Páska obrysová reflexní žlutá 50mm Použití: boky i dozadu Páska obrysová reflexní červená 50mm přerušovaná Použití: pouze dozadu Páska obrysová reflexní bílá 50mm přerušovaná Použití: pouze do boku Páska obrysová reflexní žlutá 50mm přerušovaná Použití: boky i dozadu

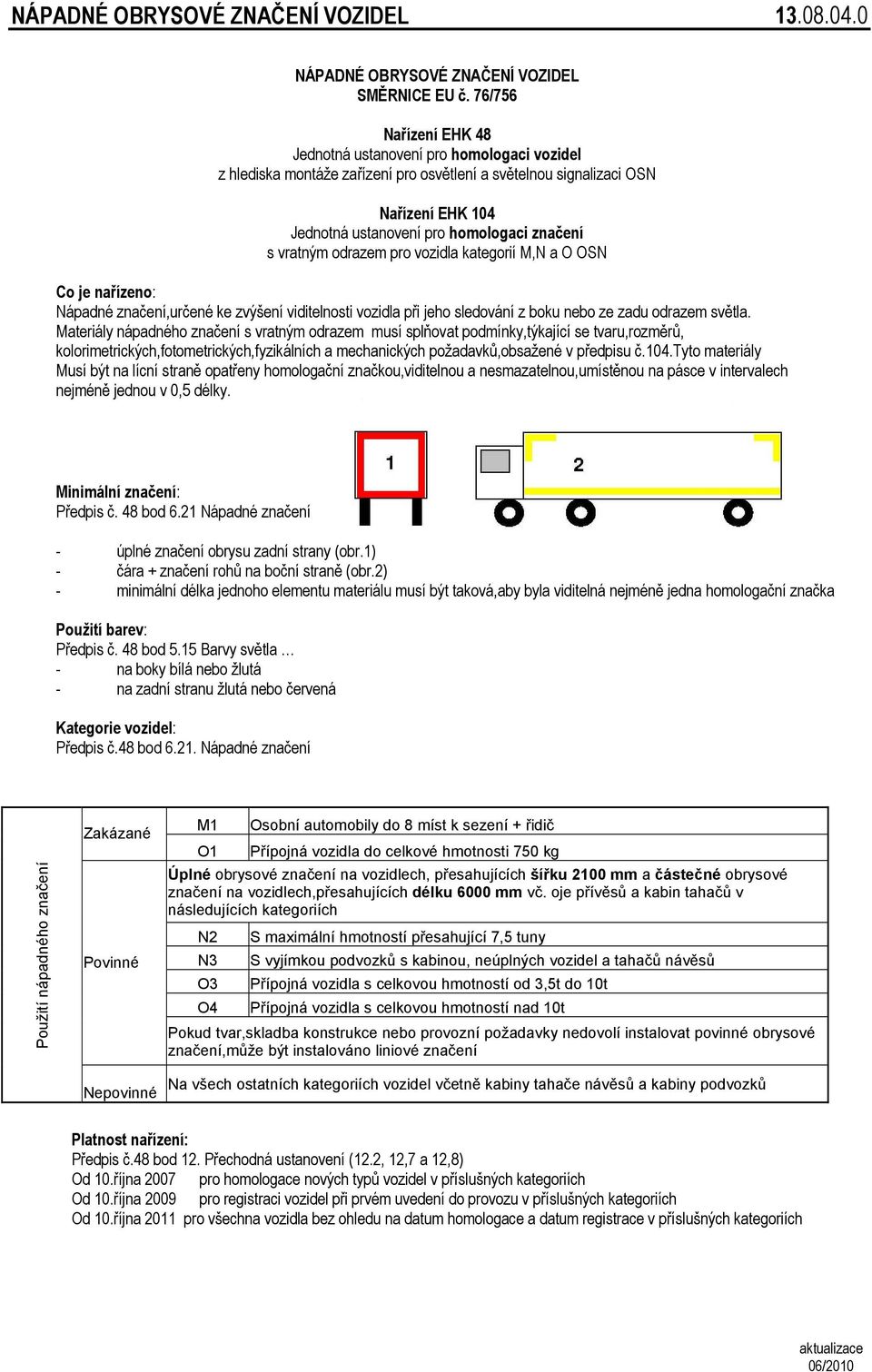

2 NÁPADNÉ OBRYSOVÉ ZNAČENÍ VOZIDEL NÁPADNÉ OBRYSOVÉ ZNAČENÍ VOZIDEL SMĚRNICE EU č. 76/756 Nařízení EHK 48 Jednotná ustanovení pro homologaci vozidel z hlediska montáže zařízení pro osvětlení a světelnou signalizaci OSN Nařízení EHK 104 Jednotná ustanovení pro homologaci značení s vratným odrazem pro vozidla kategorií M,N a O OSN Co je nařízeno: Nápadné značení,určené ke zvýšení viditelnosti vozidla při jeho sledování z boku nebo ze zadu odrazem světla. Materiály nápadného značení s vratným odrazem musí splňovat podmínky,týkající se tvaru,rozměrů, kolorimetrických,fotometrických,fyzikálních a mechanických požadavků,obsažené v předpisu č.104.tyto materiály Musí být na lícní straně opatřeny homologační značkou,viditelnou a nesmazatelnou,umístěnou na pásce v intervalech nejméně jednou v 0,5 délky. Minimální značení: Předpis č. 48 bod 6.21 Nápadné značení - úplné značení obrysu zadní strany (obr.1) - čára + značení rohů na boční straně (obr.2) - minimální délka jednoho elementu materiálu musí být taková,aby byla viditelná nejméně jedna homologační značka Použití barev: Předpis č. 48 bod 5.15 Barvy světla - na boky bílá nebo žlutá - na zadní stranu žlutá nebo červená Kategorie vozidel: Předpis č.48 bod Nápadné značení Použití nápadného značení Zakázané Povinné Nepovinné M1 O1 Osobní automobily do 8 míst k sezení + řidič Přípojná vozidla do celkové hmotnosti 750 kg Úplné obrysové značení na vozidlech, přesahujících šířku 2100 mm a částečné obrysové značení na vozidlech,přesahujících délku 6000 mm vč. oje přívěsů a kabin tahačů v následujících kategoriích N2 N3 O3 O4 S maximální hmotností přesahující 7,5 tuny S vyjímkou podvozků s kabinou, neúplných vozidel a tahačů návěsů Přípojná vozidla s celkovou hmotností od 3,5t do 10t Přípojná vozidla s celkovou hmotností nad 10t Pokud tvar,skladba konstrukce nebo provozní požadavky nedovolí instalovat povinné obrysové značení,může být instalováno liniové značení Na všech ostatních kategoriích vozidel včetně kabiny tahače návěsů a kabiny podvozků Platnost nařízení: Předpis č.48 bod 12. Přechodná ustanovení (12.2, 12,7 a 12,8) Od 10.října 2007 pro homologace nových typů vozidel v příslušných kategoriích Od 10.října 2009 pro registraci vozidel při prvém uvedení do provozu v příslušných kategoriích Od 10.října 2011 pro všechna vozidla bez ohledu na datum homologace a datum registrace v příslušných kategoriích

3 NÁPADNÉ OBRYSOVÉ ZNAČENÍ LINIOVÉ ČÁSTEČNÉ ÚPLNÉ Jsou uvedeny pouze jen základní požadavky / rozměry. Pro získání dalších informací se prosím podívejte do textu zákona. Značení vzadu : Žluté nebo červené. Značení na boku : Bílé nebo žluté. Přípustné rozměry : Nejméně 80% z šířky popřípadě z délky vozidla. V případě délky je rozhodující rozměr L. Maximálně 600 mm Maximálně 400 mm Nejméně 250 mm, úhel 90 Nejméně 250 mm Maximálně 1500 mm, liniové max mm Více, než 200 mm od brzdového světla.

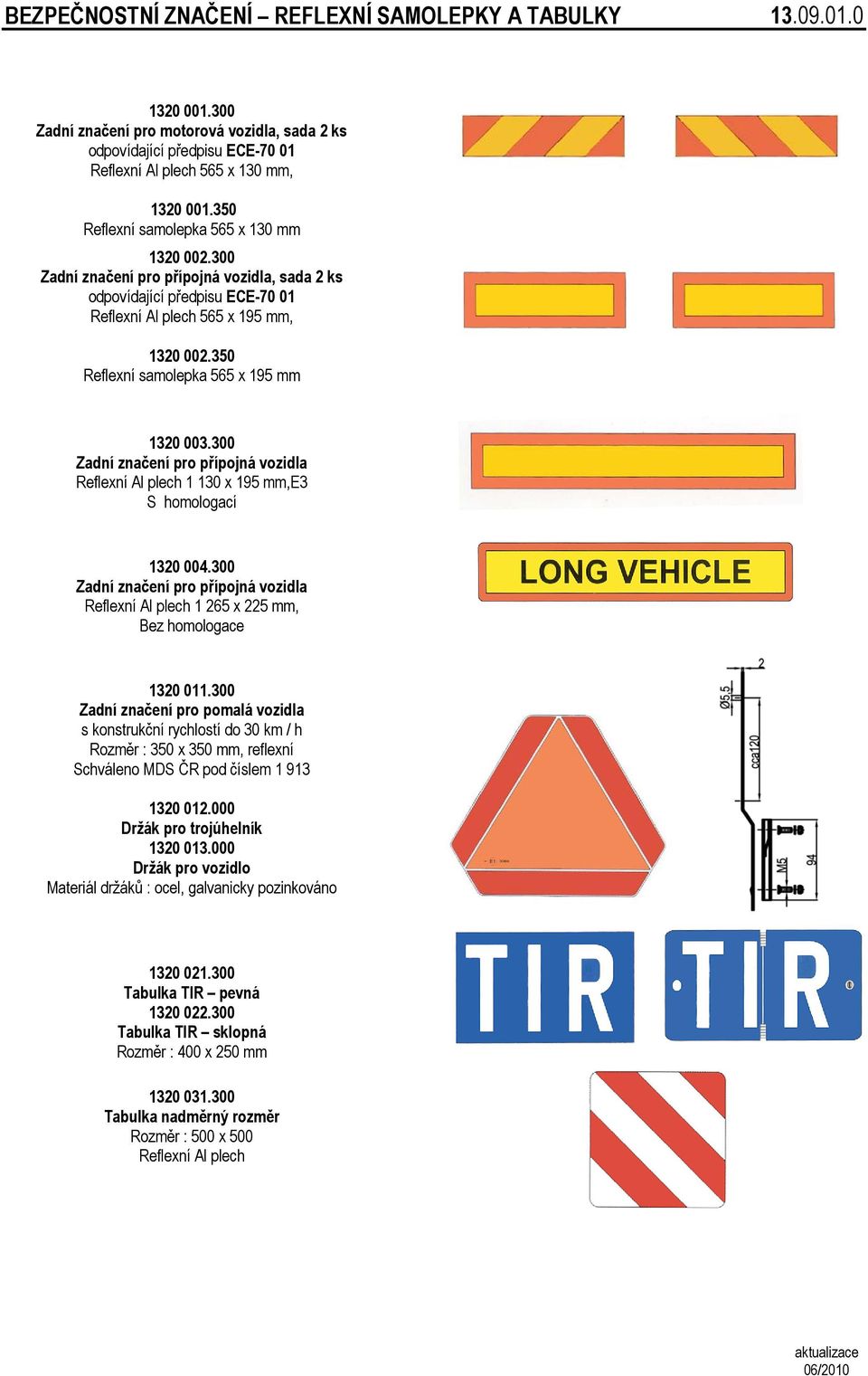

4 BEZPEČNOSTNÍ ZNAČENÍ REFLEXNÍ SAMOLEPKY A TABULKY Zadní značení pro motorová vozidla, sada 2 ks odpovídající předpisu ECE Reflexní Al plech 565 x 130 mm, Reflexní samolepka 565 x 130 mm Zadní značení pro přípojná vozidla, sada 2 ks odpovídající předpisu ECE Reflexní Al plech 565 x 195 mm, Reflexní samolepka 565 x 195 mm Zadní značení pro přípojná vozidla Reflexní Al plech x 195 mm,e3 S homologací Zadní značení pro přípojná vozidla Reflexní Al plech x 225 mm, Bez homologace Zadní značení pro pomalá vozidla s konstrukční rychlostí do 30 km / h Rozměr : 350 x 350 mm, reflexní Schváleno MDS ČR pod číslem Držák pro trojúhelník Držák pro vozidlo Materiál držáků : ocel, galvanicky pozinkováno Tabulka TIR pevná Tabulka TIR sklopná Rozměr : 400 x 250 mm Tabulka nadměrný rozměr Rozměr : 500 x 500 Reflexní Al plech

5 BEZPEČNOSTNÍ ZNAČENÍ REFLEXNÍ SAMOLEPKY A TABULKY Noční parkovací tabule L Noční parkovací tabule P Rozměr : 423 x 423 mm Reflexní Al plech Noční parkovací tabule L sklopná Noční parkovací tabule P sklopná Rozměr : 423 x 423 mm Reflexní Al plech Tabulka ADR pevná Materiál : pozink Tabulka ADR sklopná vodorovně Materiál : pozink Tabulka ADR sklopná svisle Materiál : pozink Panel pro tabulku ADR Materiál : pozink Panel pro tabulku ADR Rozměr : 320 x 320 mm Materiál : pozink Tabulka A přeprava odpadu, pevná Materiál : Al plech Náhradní díl Turniket pro zajištění Sklopných tabulí Tabulka A přeprava odpadu, sklopná vodorovně Materiál : Al plech

6 BEZPEČNOSTNÍ ZNAČENÍ REFLEXNÍ SAMOLEPKY A TABULKY Samolepka L Rozměr : ø 225 mm Al plech - ø 200 mm Samolepka G Rozměr : ø 225 mm Samolepka U Rozměr : ø 225 mm Samolepka S Rozměr : ø 225 mm Samolepka hořlaviny Rozměr : 320 x 320 mm Samolepka značení konstrukčních rychlostí Rozměr : ø 200 mm Rychlosti km, (po 5 km) Samolepka přeprava plynu Rozměr : 320 x 320 mm Nebezpečí výbuchu Samolepka 320 x 320 mm Al plech 320 x 320 mm PVC deska 320 x 320 mm samolepka 100 x 100 mm Zásobování Samolepka vnitřní PVC Rozměr : 300 x 80 mm Plastová tabulka Samolepka - tlaky v pneu Rozměr : 80 x 40 mm Hodnoty po 25 kpa

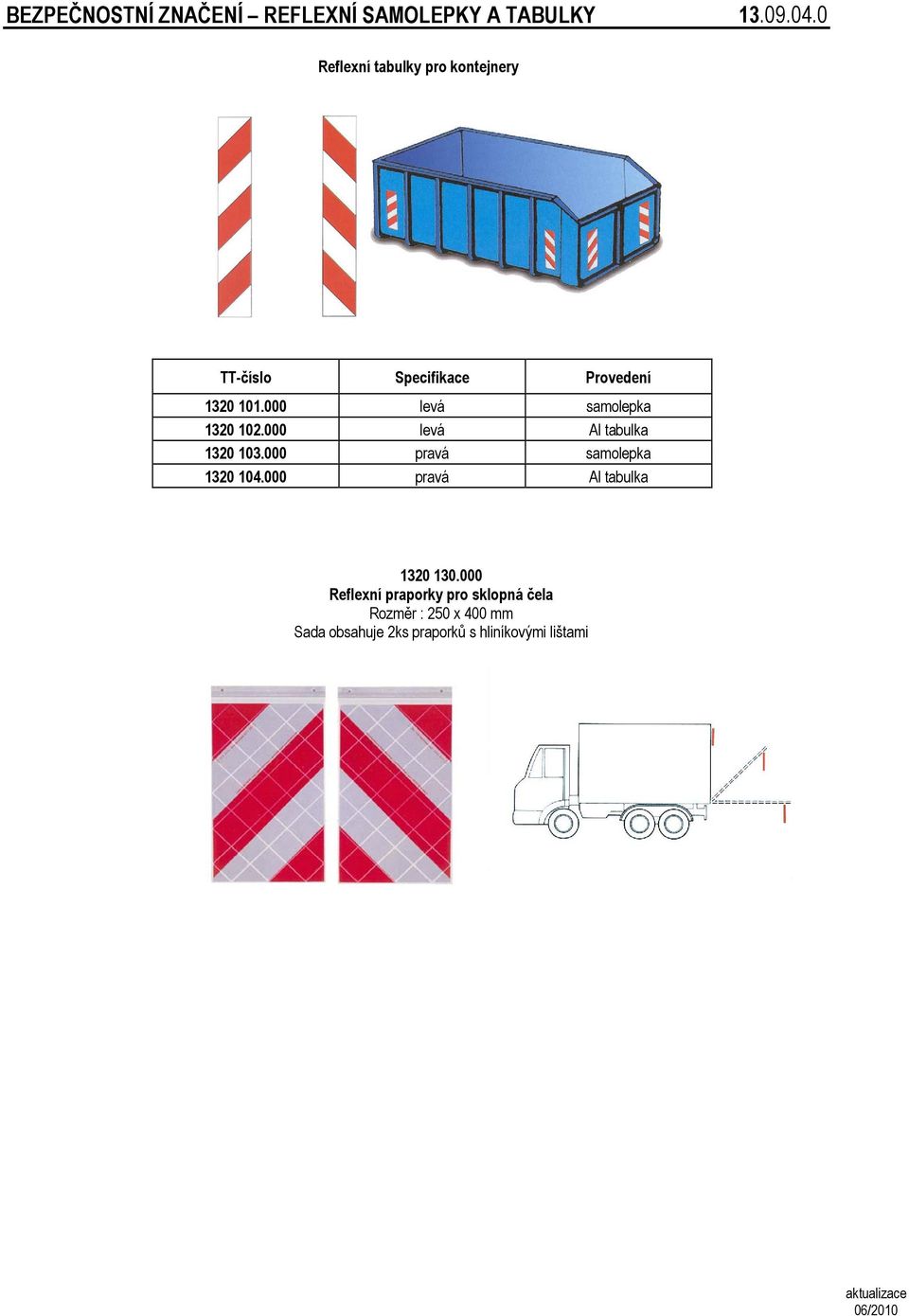

7 BEZPEČNOSTNÍ ZNAČENÍ REFLEXNÍ SAMOLEPKY A TABULKY Reflexní tabulky pro kontejnery TT-číslo Specifikace Provedení levá samolepka levá Al tabulka pravá samolepka pravá Al tabulka Reflexní praporky pro sklopná čela Rozměr : 250 x 400 mm Sada obsahuje 2ks praporků s hliníkovými lištami

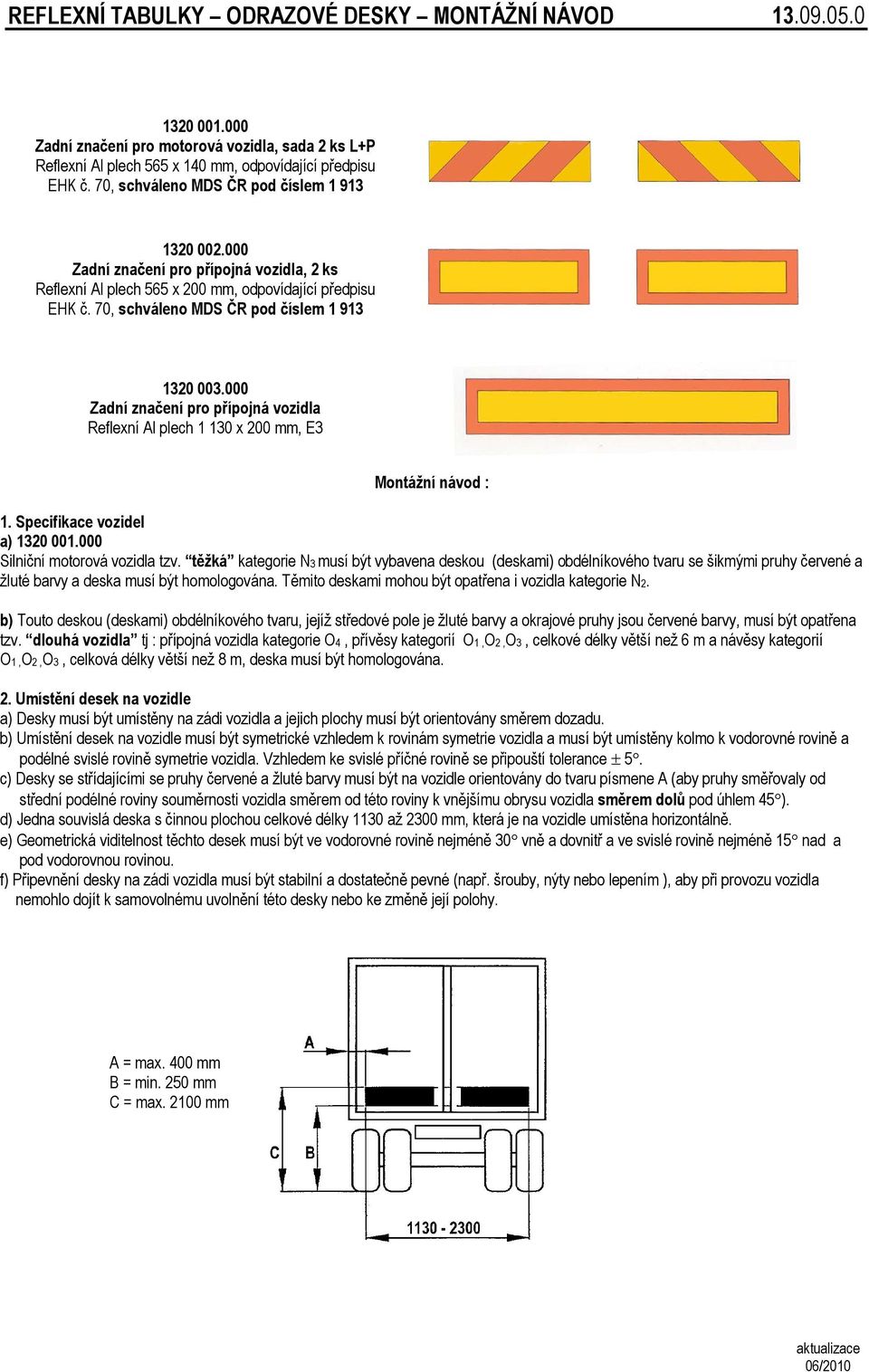

8 REFLEXNÍ TABULKY ODRAZOVÉ DESKY MONTÁŽNÍ NÁVOD Zadní značení pro motorová vozidla, sada 2 ks L+P Reflexní Al plech 565 x 140 mm, odpovídající předpisu EHK č. 70, schváleno MDS ČR pod číslem Zadní značení pro přípojná vozidla, 2 ks Reflexní Al plech 565 x 200 mm, odpovídající předpisu EHK č. 70, schváleno MDS ČR pod číslem Zadní značení pro přípojná vozidla Reflexní Al plech x 200 mm, E3 Montážní návod : 1. Specifikace vozidel a) Silniční motorová vozidla tzv. těžká kategorie N3 musí být vybavena deskou (deskami) obdélníkového tvaru se šikmými pruhy červené a žluté barvy a deska musí být homologována. Těmito deskami mohou být opatřena i vozidla kategorie N2. b) Touto deskou (deskami) obdélníkového tvaru, jejíž středové pole je žluté barvy a okrajové pruhy jsou červené barvy, musí být opatřena tzv. dlouhá vozidla tj : přípojná vozidla kategorie O4, přívěsy kategorií O1,O2,O3, celkové délky větší než 6 m a návěsy kategorií O1,O2,O3, celková délky větší než 8 m, deska musí být homologována. 2. Umístění desek na vozidle a) Desky musí být umístěny na zádi vozidla a jejich plochy musí být orientovány směrem dozadu. b) Umístění desek na vozidle musí být symetrické vzhledem k rovinám symetrie vozidla a musí být umístěny kolmo k vodorovné rovině a podélné svislé rovině symetrie vozidla. Vzhledem ke svislé příčné rovině se připouští tolerance ± 5. c) Desky se střídajícími se pruhy červené a žluté barvy musí být na vozidle orientovány do tvaru písmene A (aby pruhy směřovaly od střední podélné roviny souměrnosti vozidla směrem od této roviny k vnějšímu obrysu vozidla směrem dolů pod úhlem 45 ). d) Jedna souvislá deska s činnou plochou celkové délky 1130 až 2300 mm, která je na vozidle umístěna horizontálně. e) Geometrická viditelnost těchto desek musí být ve vodorovné rovině nejméně 30 vně a dovnitř a ve svislé rovině nejméně 15 nad a pod vodorovnou rovinou. f) Připevnění desky na zádi vozidla musí být stabilní a dostatečně pevné (např. šrouby, nýty nebo lepením ), aby při provozu vozidla nemohlo dojít k samovolnému uvolnění této desky nebo ke změně její polohy. A = max. 400 mm B = min. 250 mm C = max mm

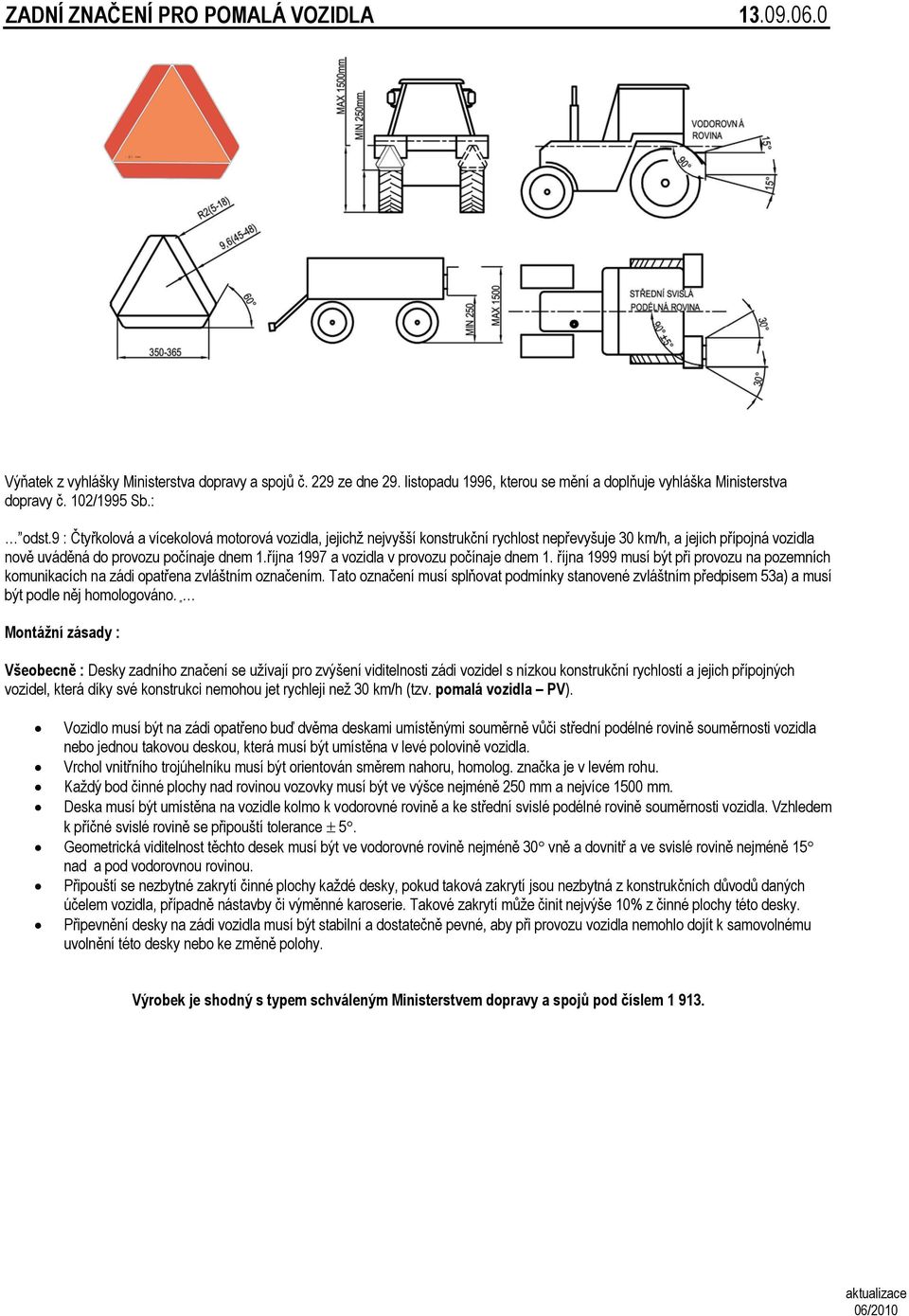

9 ZADNÍ ZNAČENÍ PRO POMALÁ VOZIDLA Výňatek z vyhlášky Ministerstva dopravy a spojů č. 229 ze dne 29. listopadu 1996, kterou se mění a doplňuje vyhláška Ministerstva dopravy č. 102/1995 Sb.: odst.9 : Čtyřkolová a vícekolová motorová vozidla, jejichž nejvyšší konstrukční rychlost nepřevyšuje 30 km/h, a jejich přípojná vozidla nově uváděná do provozu počínaje dnem 1.října 1997 a vozidla v provozu počínaje dnem 1. října 1999 musí být při provozu na pozemních komunikacích na zádi opatřena zvláštním označením. Tato označení musí splňovat podmínky stanovené zvláštním předpisem 53a) a musí být podle něj homologováno. Montážní zásady : Všeobecně : Desky zadního značení se užívají pro zvýšení viditelnosti zádi vozidel s nízkou konstrukční rychlostí a jejich přípojných vozidel, která díky své konstrukci nemohou jet rychleji než 30 km/h (tzv. pomalá vozidla PV). Vozidlo musí být na zádi opatřeno buď dvěma deskami umístěnými souměrně vůči střední podélné rovině souměrnosti vozidla nebo jednou takovou deskou, která musí být umístěna v levé polovině vozidla. Vrchol vnitřního trojúhelníku musí být orientován směrem nahoru, homolog. značka je v levém rohu. Každý bod činné plochy nad rovinou vozovky musí být ve výšce nejméně 250 mm a nejvíce 1500 mm. Deska musí být umístěna na vozidle kolmo k vodorovné rovině a ke střední svislé podélné rovině souměrnosti vozidla. Vzhledem k příčné svislé rovině se připouští tolerance ± 5. Geometrická viditelnost těchto desek musí být ve vodorovné rovině nejméně 30 vně a dovnitř a ve svislé rovině nejméně 15 nad a pod vodorovnou rovinou. Připouští se nezbytné zakrytí činné plochy každé desky, pokud taková zakrytí jsou nezbytná z konstrukčních důvodů daných účelem vozidla, případně nástavby či výměnné karoserie. Takové zakrytí může činit nejvýše 10% z činné plochy této desky. Připevnění desky na zádi vozidla musí být stabilní a dostatečně pevné, aby při provozu vozidla nemohlo dojít k samovolnému uvolnění této desky nebo ke změně polohy. Výrobek je shodný s typem schváleným Ministerstvem dopravy a spojů pod číslem

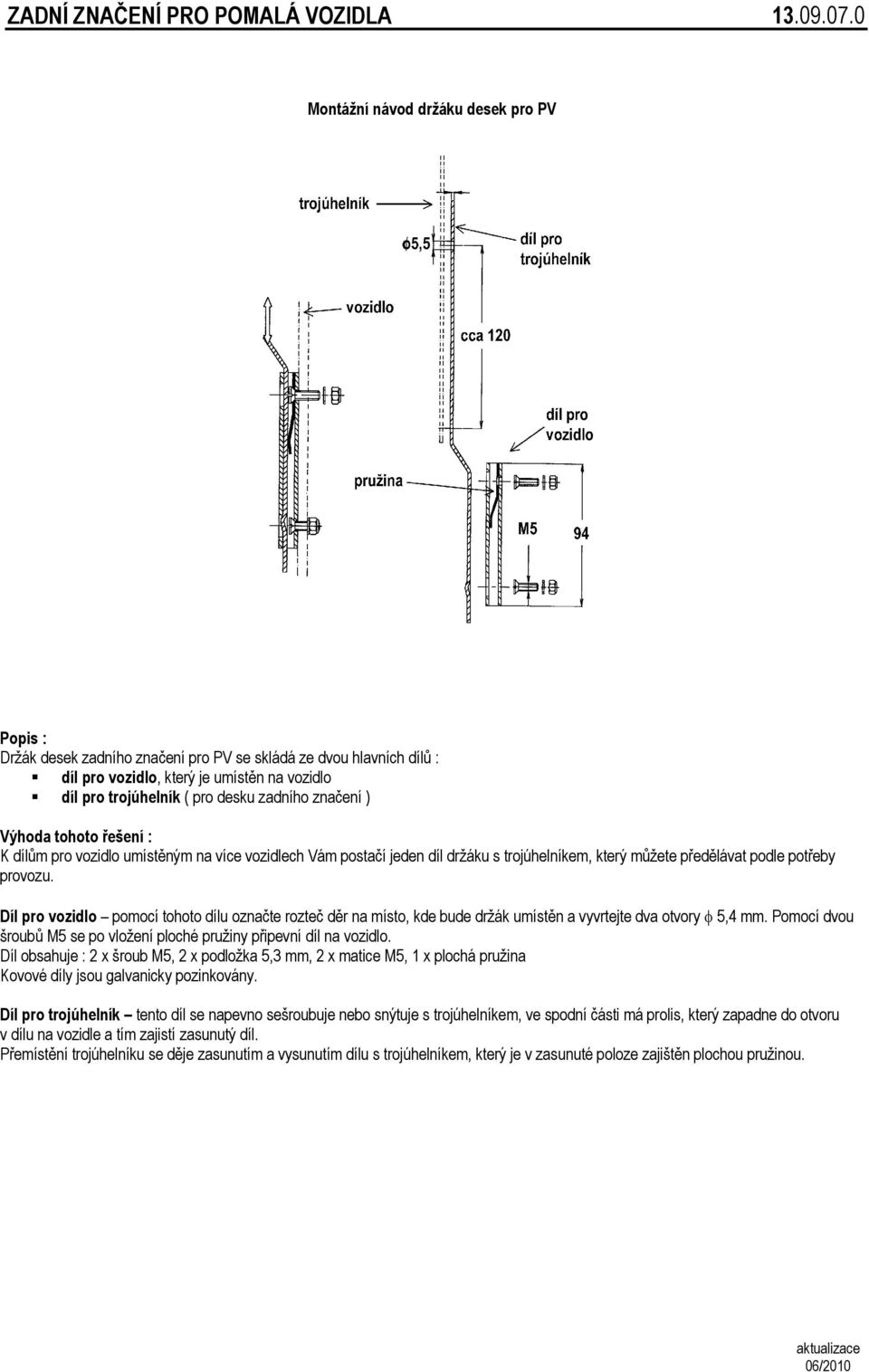

10 ZADNÍ ZNAČENÍ PRO POMALÁ VOZIDLA Montážní návod držáku desek pro PV Popis : Držák desek zadního značení pro PV se skládá ze dvou hlavních dílů : díl pro vozidlo, který je umístěn na vozidlo díl pro trojúhelník ( pro desku zadního značení ) Výhoda tohoto řešení : K dílům pro vozidlo umístěným na více vozidlech Vám postačí jeden díl držáku s trojúhelníkem, který můžete předělávat podle potřeby provozu. Díl pro vozidlo pomocí tohoto dílu označte rozteč děr na místo, kde bude držák umístěn a vyvrtejte dva otvory φ 5,4 mm. Pomocí dvou šroubů M5 se po vložení ploché pružiny připevní díl na vozidlo. Díl obsahuje : 2 x šroub M5, 2 x podložka 5,3 mm, 2 x matice M5, 1 x plochá pružina Kovové díly jsou galvanicky pozinkovány. Díl pro trojúhelník tento díl se napevno sešroubuje nebo snýtuje s trojúhelníkem, ve spodní části má prolis, který zapadne do otvoru v dílu na vozidle a tím zajistí zasunutý díl. Přemístění trojúhelníku se děje zasunutím a vysunutím dílu s trojúhelníkem, který je v zasunuté poloze zajištěn plochou pružinou.
