1 Produk tový katalog By tová výstavba

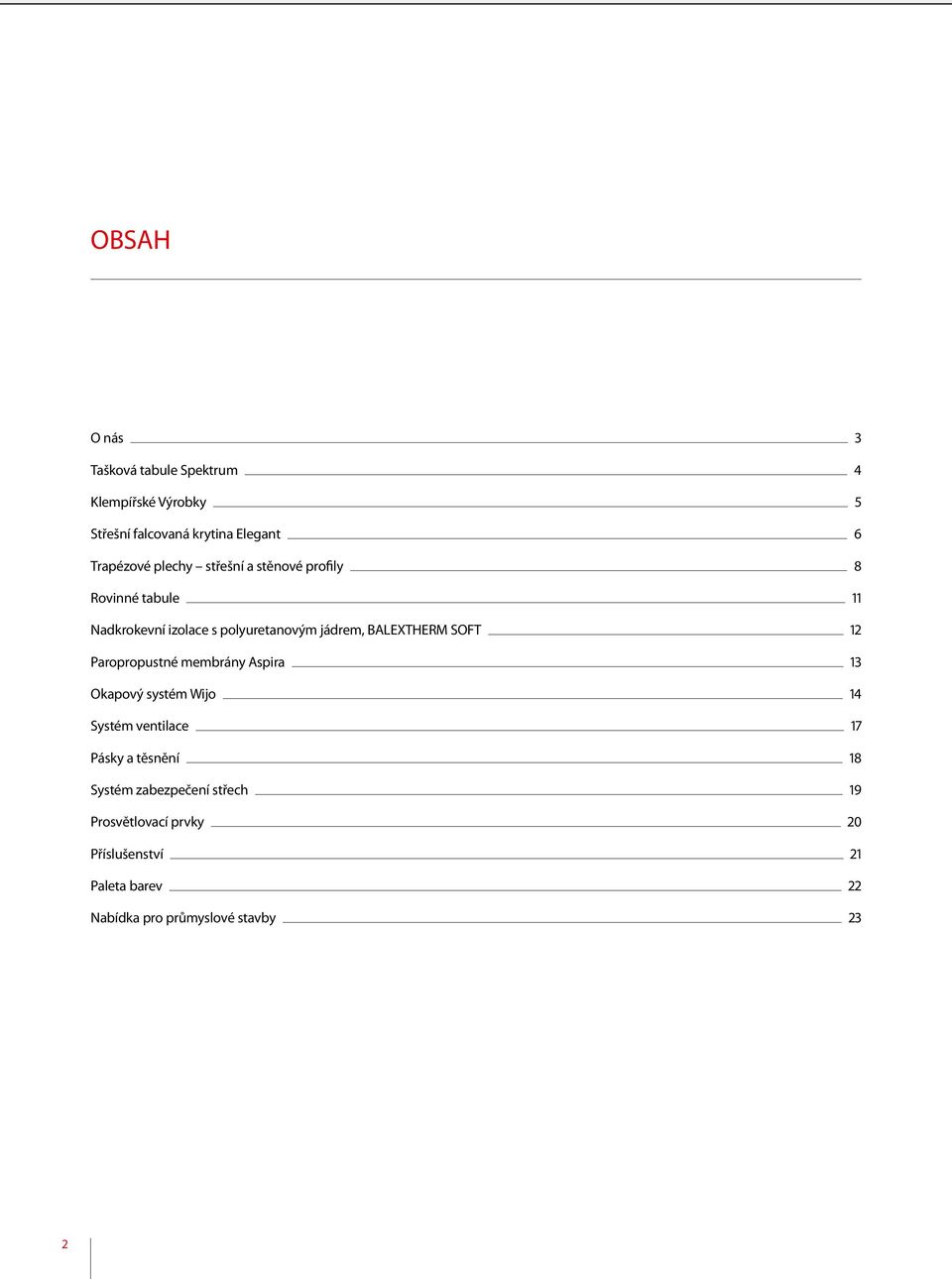

2 Obsah O nás 3 Tašková tabule Spektrum 4 Klempířské Výrobky 5 Střešní falcovaná krytina Elegant 6 Trapézové plechy střešní a stěnové profily 8 Rovinné tabule 11 Nadkrokevní izolace s polyuretanovým jádrem, BALEXTHERM SOFT 12 Paropropustné membrány Aspira 13 Okapový systém Wijo 14 Systém ventilace 17 Pásky a těsnění 18 Systém zabezpečení střech 19 Prosvětlovací prvky 20 Příslušenství 21 Paleta barev 22 Nabídka pro průmyslové stavby 23 2

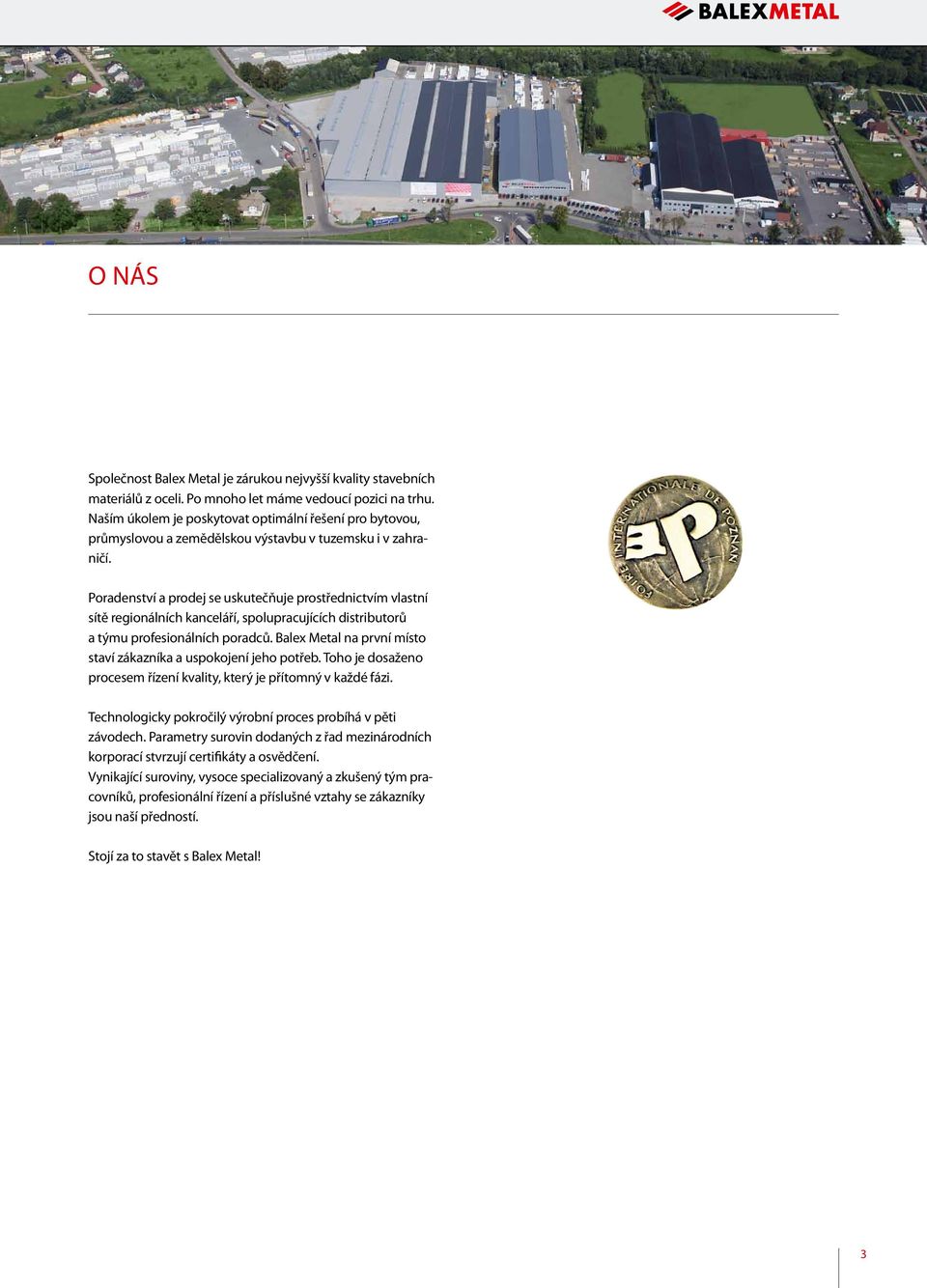

3 o nás Společnost Balex Metal je zárukou nejvyšší kvality stavebních materiálů z oceli. Po mnoho let máme vedoucí pozici na trhu. Naším úkolem je poskytovat optimální řešení pro bytovou, průmyslovou a zemědělskou výstavbu v tuzemsku i v zahraničí. Poradenství a prodej se uskutečňuje prostřednictvím vlastní sítě regionálních kanceláří, spolupracujících distributorů a týmu profesionálních poradců. Balex Metal na první místo staví zákazníka a uspokojení jeho potřeb. Toho je dosaženo procesem řízení kvality, který je přítomný v každé fázi. Technologicky pokročilý výrobní proces probíhá v pěti závodech. Parametry surovin dodaných z řad mezinárodních korporací stvrzují certifikáty a osvědčení. Vynikající suroviny, vysoce specializovaný a zkušený tým pracovníků, profesionální řízení a příslušné vztahy se zákazníky jsou naší předností. Stojí za to stavět s Balex Metal! 3

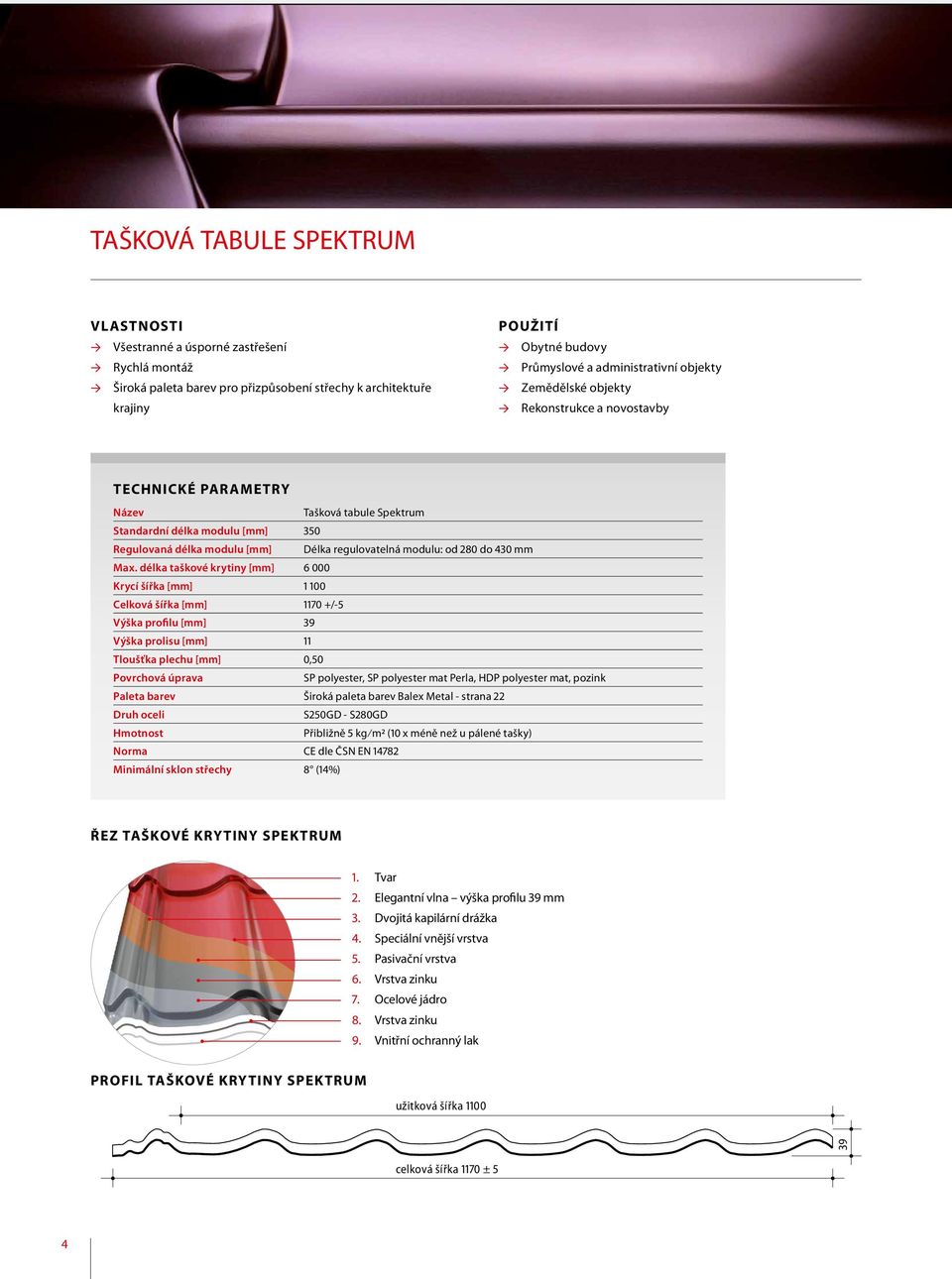

4 Tašková tabule Spektrum Všestranné a úsporné zastřešení Rychlá montáž Široká paleta barev pro přizpůsobení střechy k architektuře krajiny Použití Obytné budovy Průmyslové a administrativní objekty Zemědělské objekty Rekonstrukce a novostavby TECHNICKÉ PARAMETRY Název Tašková tabule Spektrum Standardní délka modulu [mm] 350 Regulovaná délka modulu [mm] Délka regulovatelná modulu: od 280 do 430 mm Max. délka taškové krytiny [mm] Krycí šířka [mm] Celková šířka [mm] /-5 Výška profilu [mm] 39 Výška prolisu [mm] 11 Tloušťka plechu [mm] 0,50 Povrchová úprava SP polyester, SP polyester mat Perla, HDP polyester mat, pozink Paleta barev Široká paleta barev Balex Metal - strana 22 Druh oceli S250GD - S280GD Hmotnost Přibližně 5 kg/m2 (10 x méně než u pálené tašky) Norma CE dle ČSN EN Minimální sklon střechy 8 (14%) řez taškové krytiny spektrum 1. Tvar 2. Elegantní vlna výška profilu 39 mm 3. Dvojitá kapilární drážka 4. Speciální vnější vrstva 5. Pasivační vrstva 6. Vrstva zinku 7. Ocelové jádro 8. Vrstva zinku 9. Vnitřní ochranný lak profil taškové krytiny spektrum užitková šířka celková šířka 1170 ± 5 4

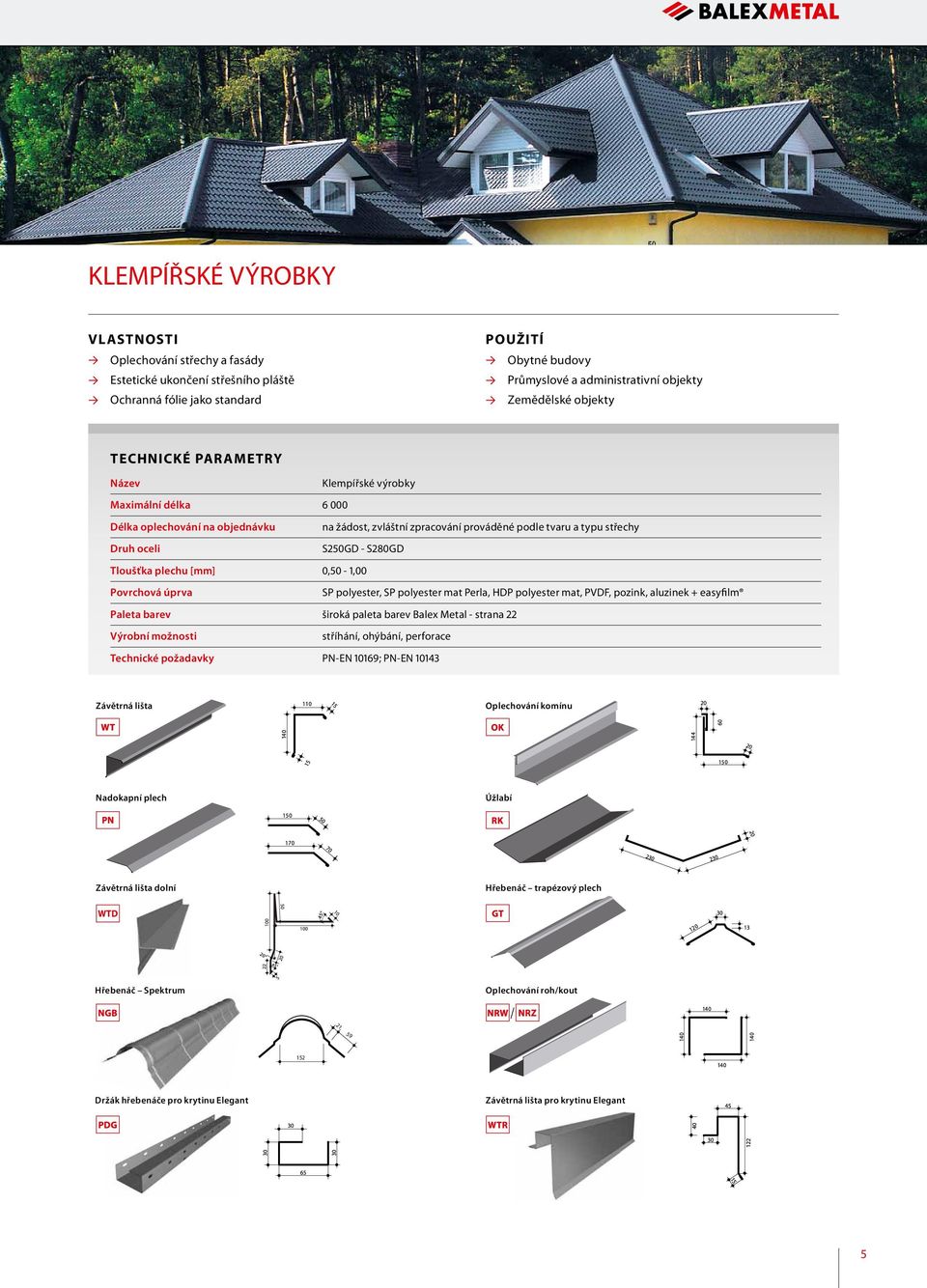

5 Klempířské výrobky Oplechování střechy a fasády Estetické ukončení střešního pláště Ochranná fólie jako standard Použití Obytné budovy Průmyslové a administrativní objekty Zemědělské objekty TECHNICKÉ PARAMETRY Název Klempířské výrobky Maximální délka Délka oplechování na objednávku na žádost, zvláštní zpracování prováděné podle tvaru a typu střechy Druh oceli S250GD - S280GD Tloušťka plechu [mm] 0,50-1,00 Povrchová úprva SP polyester, SP polyester mat Perla, HDP polyester mat, PVDF, pozink, aluzinek + easyfilm Paleta barev široká paleta barev Balex Metal - strana 22 Výrobní možnosti stříhání, ohýbání, perforace Technické požadavky PN-EN 10169; PN-EN Závětrná lišta Oplechování komínu Nadokapní plech Úžlabí Závětrná lišta dolní Hřebenáč trapézový plech WTD Hřebenáč Spektrum Oplechování roh/kout Držák hřebenáče pro krytinu Elegant Závětrná lišta pro krytinu Elegant 5

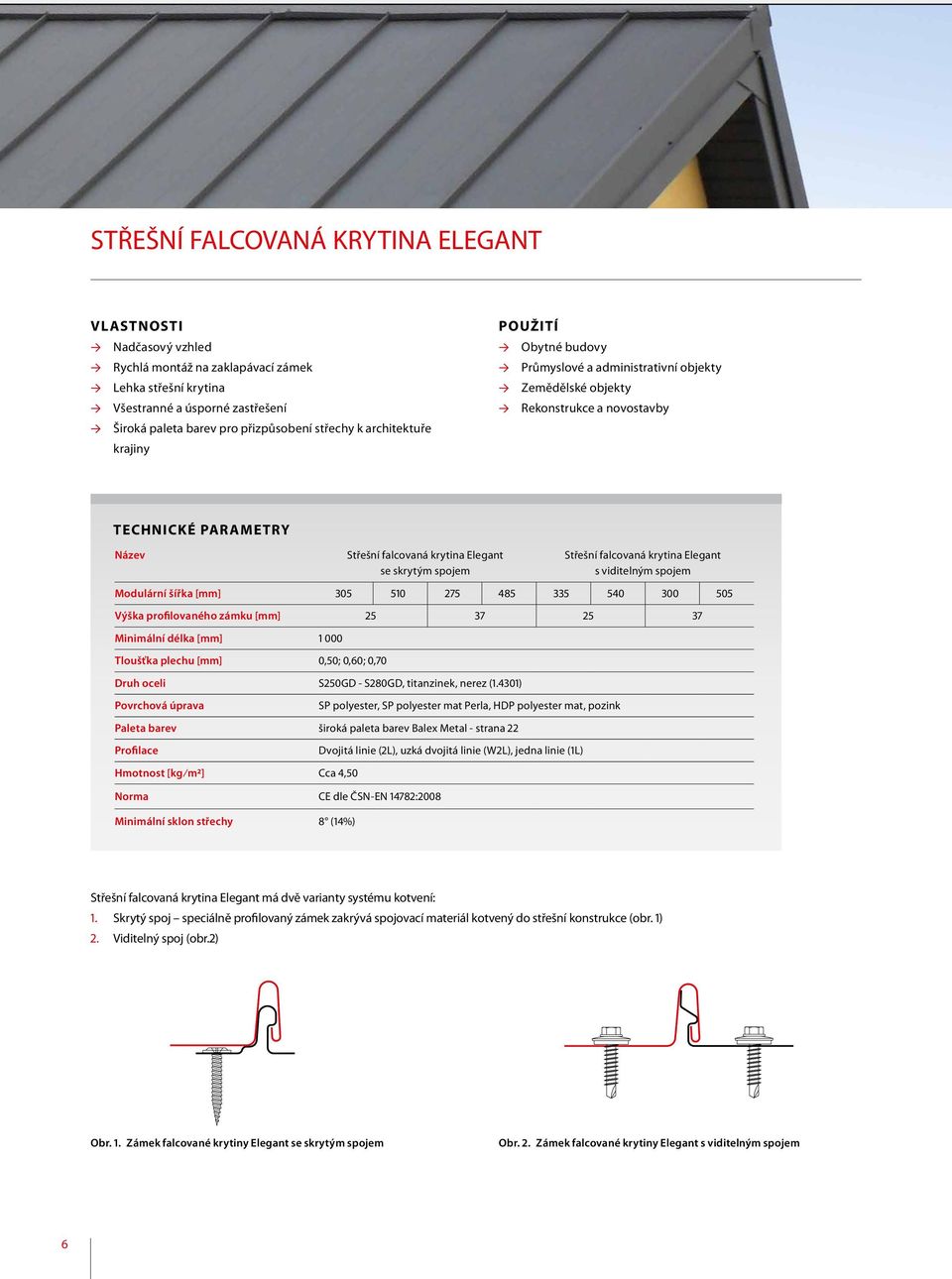

6 Střešní falcovaná krytina Elegant Nadčasový vzhled Rychlá montáž na zaklapávací zámek Lehka střešní krytina Všestranné a úsporné zastřešení Široká paleta barev pro přizpůsobení střechy k architektuře krajiny Použití Obytné budovy Průmyslové a administrativní objekty Zemědělské objekty Rekonstrukce a novostavby TECHNICKÉ PARAMETRY Název Střešní falcovaná krytina Elegant se skrytým spojem Střešní falcovaná krytina Elegant s viditelným spojem Modulární šířka [mm] Výška profilovaného zámku [mm] Minimální délka [mm] Tloušťka plechu [mm] 0,50; 0,60; 0,70 Druh oceli S250GD - S280GD, titanzinek, nerez (1.4301) Povrchová úprava SP polyester, SP polyester mat Perla, HDP polyester mat, pozink Paleta barev široká paleta barev Balex Metal - strana 22 Profilace Hmotnost [kg/m2] Cca 4,50 Norma CE dle ČSN-EN 14782:2008 Minimální sklon střechy 8 (14%) Dvojitá linie (2L), uzká dvojitá linie (W2L), jedna linie (1L) Střešní falcovaná krytina Elegant má dvě varianty systému kotvení: 1. Skrytý spoj speciálně profilovaný zámek zakrývá spojovací materiál kotvený do střešní konstrukce (obr. 1) 2. Viditelný spoj (obr.2) Obr. 1. Zámek falcované krytiny Elegant se skrytým spojem Obr. 2. Zámek falcované krytiny Elegant s viditelným spojem 6

7 Druhy a profily střešní falcované krytiny Elegant Střešní falcovaná krytina Elegant se skrytým spojem, dvojitá linie (PD-U-2L) Střešní falcovaná krytina Elegant s viditelným spojem, dvojitá linie (PD-W-2L) Střešní falcovaná krytina Elegant se skrytým spojem, úzká dvojitá linie (PD-U-W2L) Střešní falcovaná krytina Elegant s viditelným spojem, úzká dvojitá linie (PD-W-W2L) Střešní falcovaná krytina Elegant se skrytým spojem, jedna linie (PD-U-1L) Střešní falcovaná krytina Elegant se skrytým spojem, jedna linie (PD-U-1L) 7

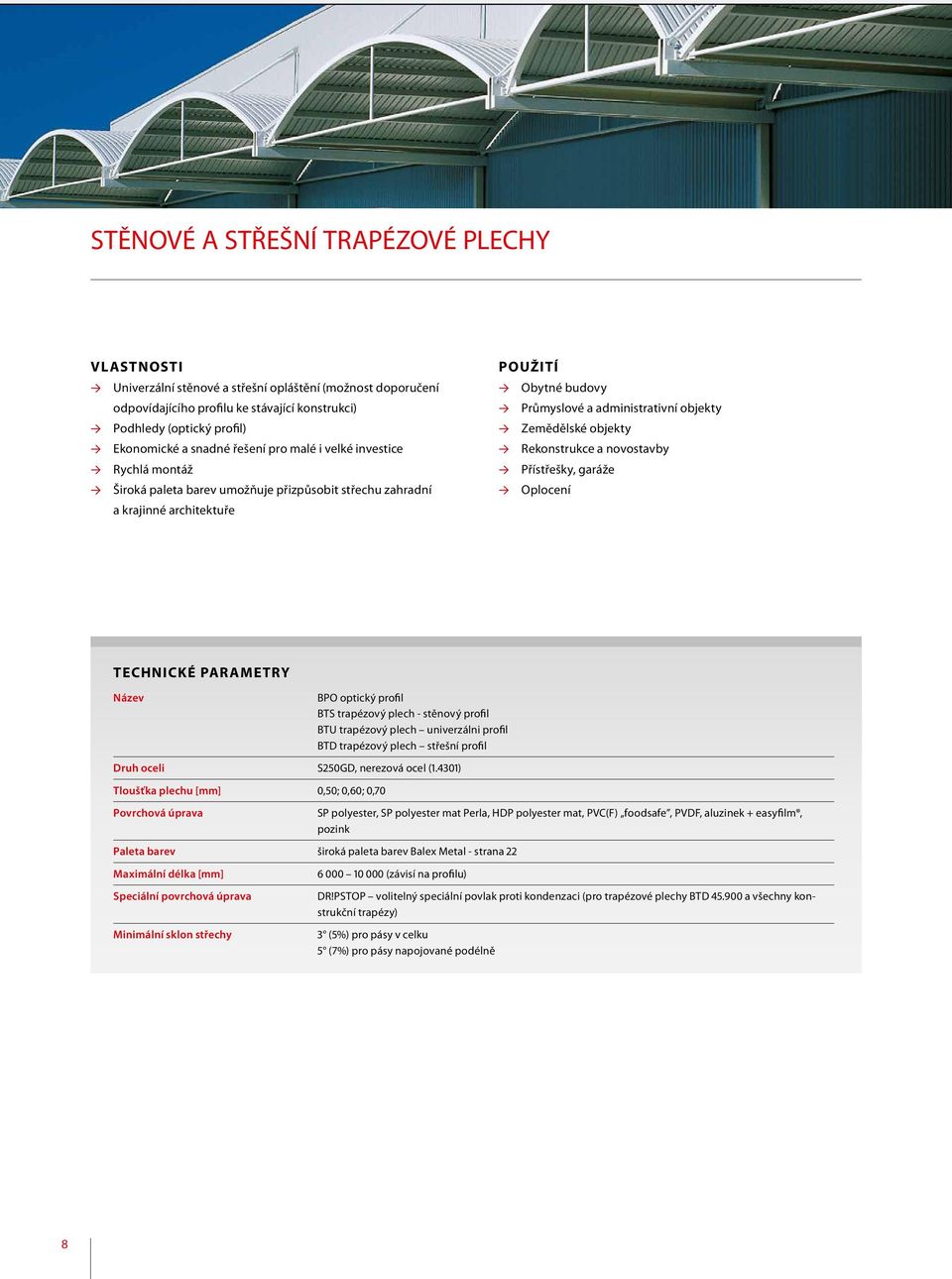

8 Stěnové a střešní trapézové plechy Univerzální stěnové a střešní opláštění (možnost doporučení odpovídajícího profilu ke stávající konstrukci) Podhledy (optický profil) Ekonomické a snadné řešení pro malé i velké investice Rychlá montáž Široká paleta barev umožňuje přizpůsobit střechu zahradní a krajinné architektuře Použití Obytné budovy Průmyslové a administrativní objekty Zemědělské objekty Rekonstrukce a novostavby Přístřešky, garáže Oplocení TECHNICKÉ PARAMETRY Název BPO optický profil BTS trapézový plech - stěnový profil BTU trapézový plech univerzálni profil BTD trapézový plech střešní profil Druh oceli S250GD, nerezová ocel (1.4301) Tloušťka plechu [mm] 0,50; 0,60; 0,70 Povrchová úprava SP polyester, SP polyester mat Perla, HDP polyester mat, PVC(F) foodsafe, PVDF, aluzinek + easyfilm, pozink Paleta barev široká paleta barev Balex Metal - strana 22 Maximální délka [mm] Speciální povrchová úprava Minimální sklon střechy (závisí na profilu) DR!PSTOP volitelný speciální povlak proti kondenzaci (pro trapézové plechy BTD a všechny konstrukční trapézy) 3 (5%) pro pásy v celku 5 (7%) pro pásy napojované podélně 8

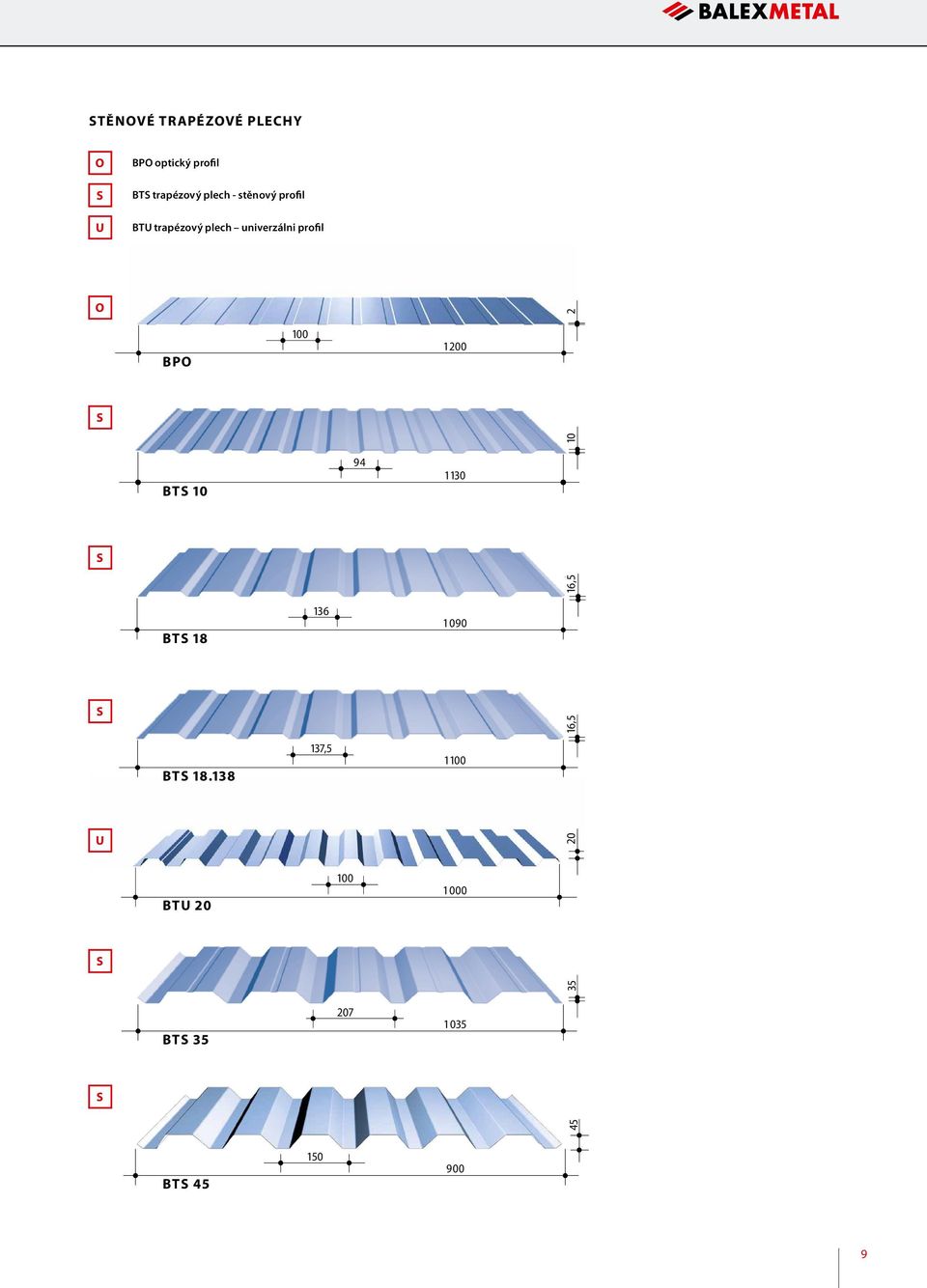

9 Stěnové trapézové plechy O S u BPO optický profil BTS trapézový plech - stěnový profil BTU trapézový plech univerzálni profil O S S S u S S bpo bts 10 bts 18 bts btu 20 bts , ,5 16, bts

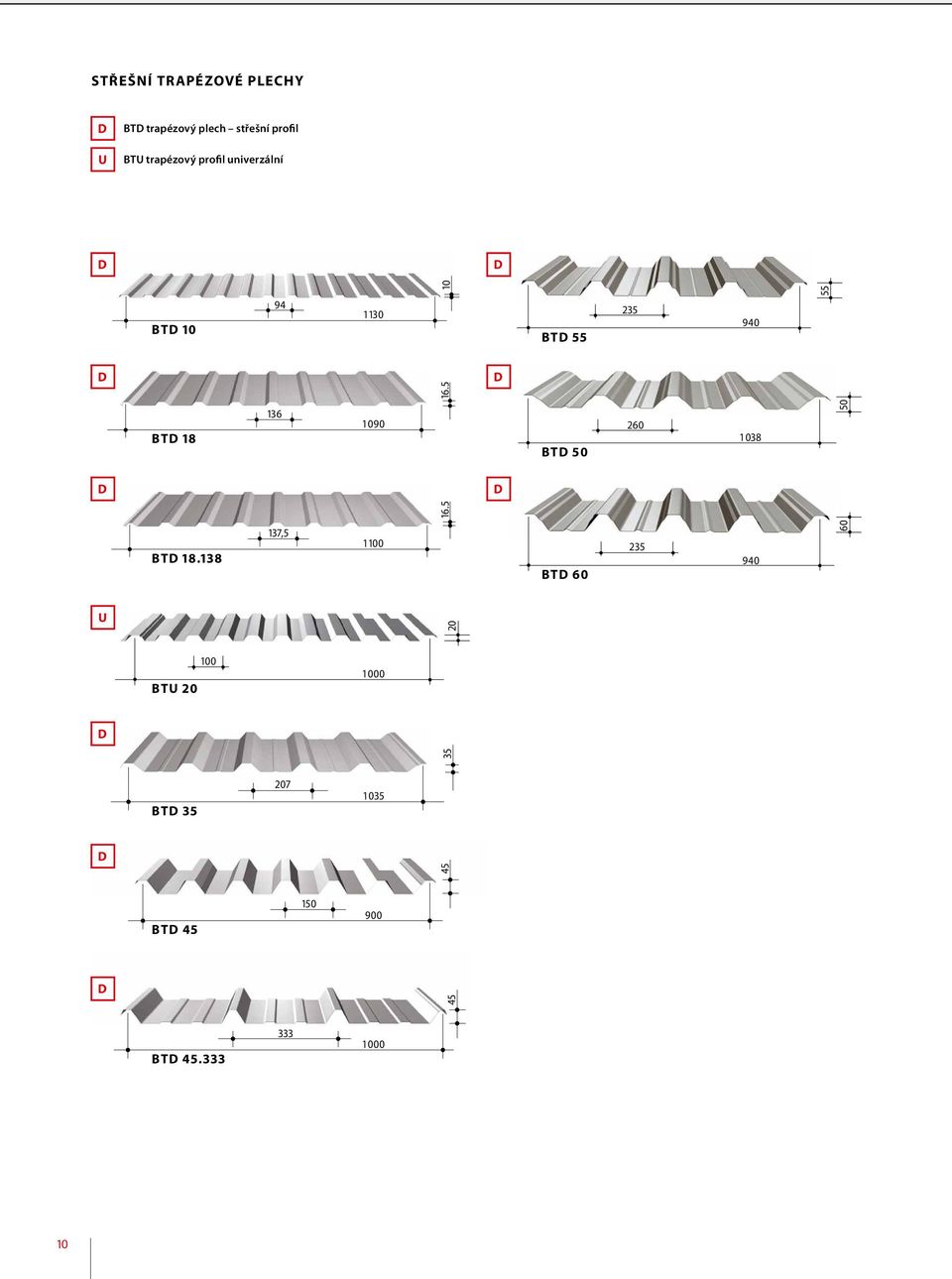

10 Střešní trapézové plechy D u BTD trapézový plech střešní profil BTU trapézový profil univerzální D D 10 btd btd D 16.5 D btd btd D D 16.5 btd , btd u 20 btu D 35 btd D 45 btd D 45 btd

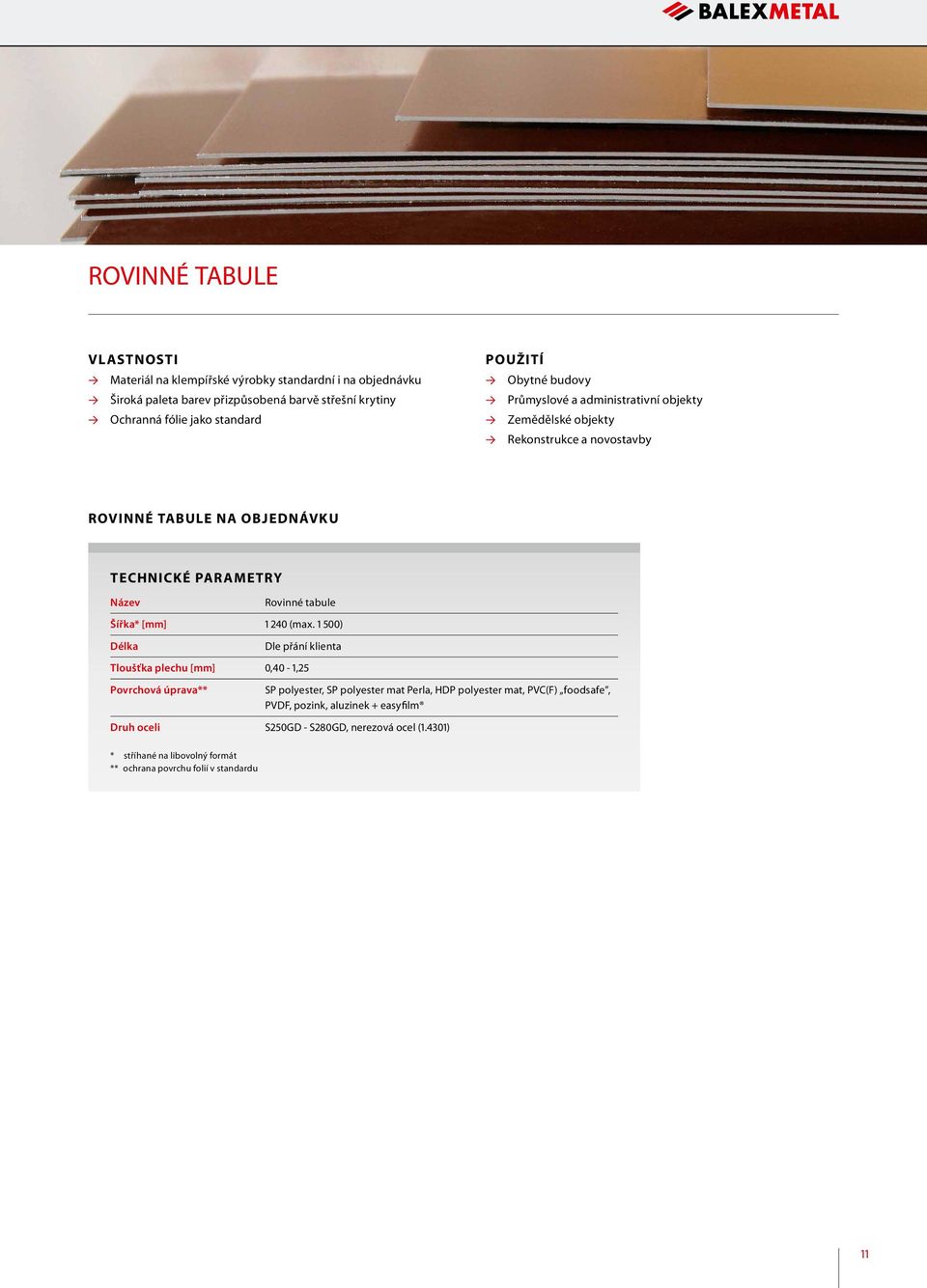

11 Rovinné tabule Materiál na klempířské výrobky standardní i na objednávku Široká paleta barev přizpůsobená barvě střešní krytiny Ochranná fólie jako standard Použití Obytné budovy Průmyslové a administrativní objekty Zemědělské objekty Rekonstrukce a novostavby ROVINNÉ TABULE NA OBJEDNÁVKU TECHNICKÉ PARAMETRY Název Rovinné tabule Šířka* [mm] (max ) Délka Dle přání klienta Tloušťka plechu [mm] 0,40-1,25 Povrchová úprava** SP polyester, SP polyester mat Perla, HDP polyester mat, PVC(F) foodsafe, PVDF, pozink, aluzinek + easyfilm Druh oceli S250GD - S280GD, nerezová ocel (1.4301) * stříhané na libovolný formát ** ochrana povrchu folií v standardu 11

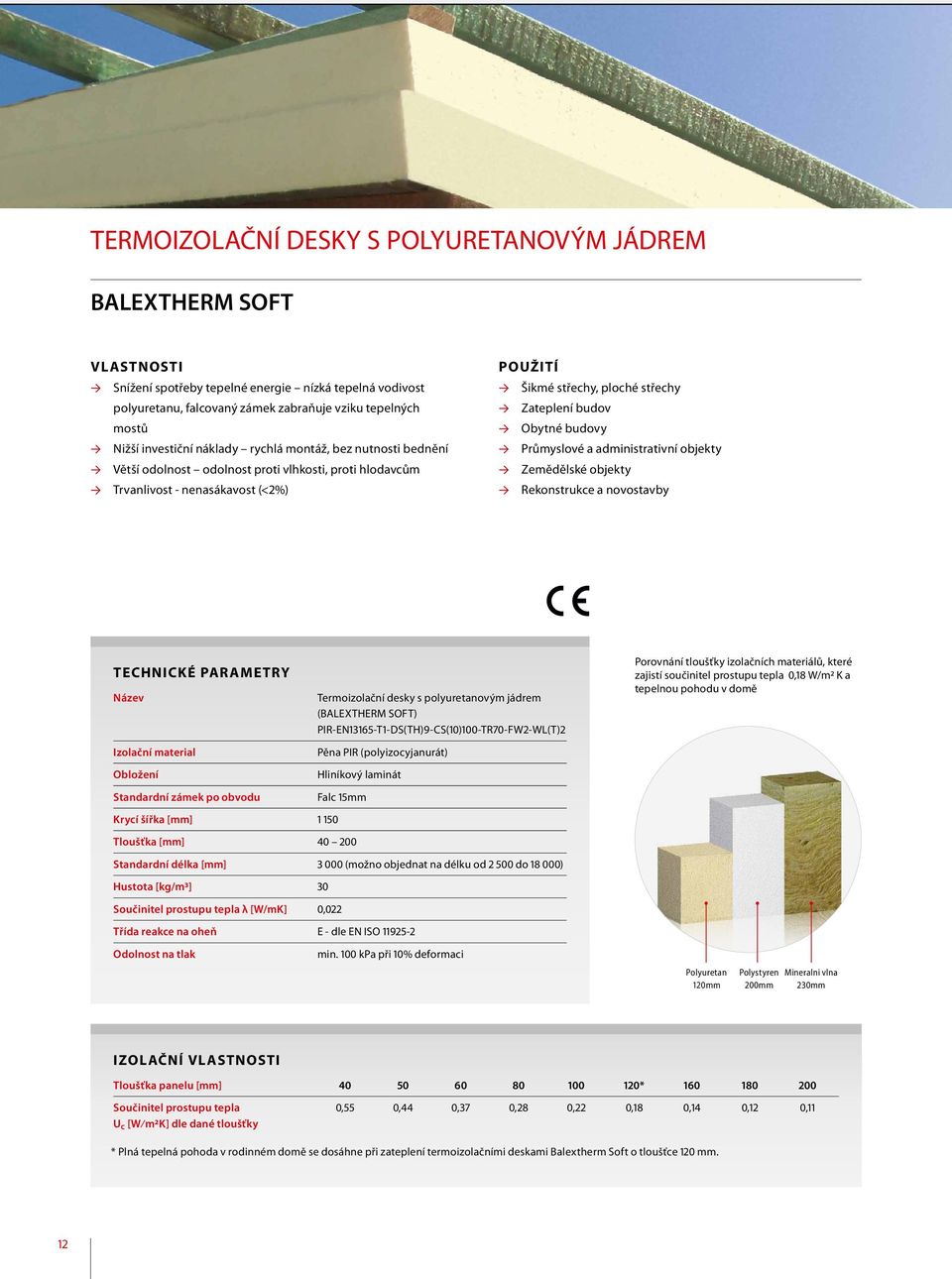

12 Termoizolační desky s polyuretanovým jádrem Balextherm SOFT Snížení spotřeby tepelné energie nízká tepelná vodivost polyuretanu, falcovaný zámek zabraňuje vziku tepelných mostů Nižší investiční náklady rychlá montáž, bez nutnosti bednění Větší odolnost odolnost proti vlhkosti, proti hlodavcům Trvanlivost - nenasákavost (<2%) Použití Šikmé střechy, ploché střechy Zateplení budov Obytné budovy Průmyslové a administrativní objekty Zemědělské objekty Rekonstrukce a novostavby TECHNICKÉ PARAMETRY Název Izolační material Obložení Standardní zámek po obvodu Krycí šířka [mm] Termoizolační desky s polyuretanovým jádrem (BALEXTHERM SOFT) PIR-EN13165-T1-DS(TH)9-CS(10)100-TR70-FW2-WL(T)2 Pěna PIR (polyizocyjanurát) Hliníkový laminát Falc 15mm Tloušťka [mm] Standardní délka [mm] (možno objednat na délku od do ) Hustota [kg/m3] 30 Součinitel prostupu tepla λ [W/mK] 0,022 Třída reakce na oheň E - dle EN ISO Odolnost na tlak min. 100 kpa při 10% deformaci Porovnání tloušťky izolačních materiálů, které zajistí součinitel prostupu tepla 0,18 W/m2 K a tepelnou pohodu v domě Polyuretan 120mm Polystyren 200mm Mineralni vlna 230mm IZOLAČNÍ Tloušťka panelu [mm] * Součinitel prostupu tepla U C [W/m2K] dle dané tloušťky 0,55 0,44 0,37 0,28 0,22 0,18 0,14 0,12 0,11 * Plná tepelná pohoda v rodinném domě se dosáhne při zateplení termoizolačními deskami Balextherm Soft o tloušťce 120 mm. 12

13 STŘEŠNÍ MEMBRÁNY ASPIRA, AQ METAL Vysokopropustné vrstvy střešní konstrukce Vodotěsné, paropropustné Odolné vůči dlouhodobému působení UV záření Prodlužují životnost střechy Snadnější montáž střechy Účinná ochrana střechy během montáže krytiny Dodatečná tepelná izolace Použití Obytné budovy Průmyslové a administrativní objekty Zemědělské objekty Rekonstrukce a novostavby Dostupné produkty STŘEŠNÍ MEMBRÁNY ASPIRA Max Patří do extra třídy střešních folií Může se pokládat také na plné bednění Používá se v nejtěžších podmínkách STŘEŠNÍ MEMBRÁNY ASPIRA Plus Ideální na střechy pokryté taškovými tabulemi Pro použití na krokvých Velmi dobré parametry paropropustnosti a dobrá odolnost ASPIRA Standard Vysoká kvalita a nízká cena Pro použití na krokvých Velmi dobré parametry paropropustnosti a dobrá odolnost STRUKTURÁLNÍ MEMBRÁNY AQ Metal Hrazená z venkovní strany drenážní distanční vrstvou Speciální mikroporézní vrstva přizpůsobí membránu k použití na plné bednění Určena pro použití pod stresni falcovane krytiny a rovine tabule TECHNICKÉ PARAMETRY Název ASPIRA Max ASPIRA Plus ASPIRA Standard AQ METAL Hmotnost (g/m²) 165 ±10% 135 ±10% 115 ±10% 400 ±10% Tloušťka [mm] ok 8,70 Počet vrstev Pevnost v tahu (N/5 cm) podélně >310 >250 > Pevnost v tahu (N/5 cm) příčně >180 >170 > Prodloužení při přetržení (%) podélně >50 >55 >60 60 Prodloužení při přetržení (%) příčně >80 >80 >80 65 SD difuzní ekvivalent vzduchové vrstvy (m) >0,02 0,015 >0,01 0,02 Paropropustnost MVTR Lyssy (g/m²/24h) >2 400 >2 700 >2 880 >2400 Použití při teplotách (ºC) od -40 do +120ºC od -30 do +80ºC Odolnost na prosakování Třída W1 Třída W1 UV stálost 3 měsíce 3 měsíce Standardní rozměry v roli (m) 1,50 x 50 1,50 x 25 Třída požární odolnosti E F 13

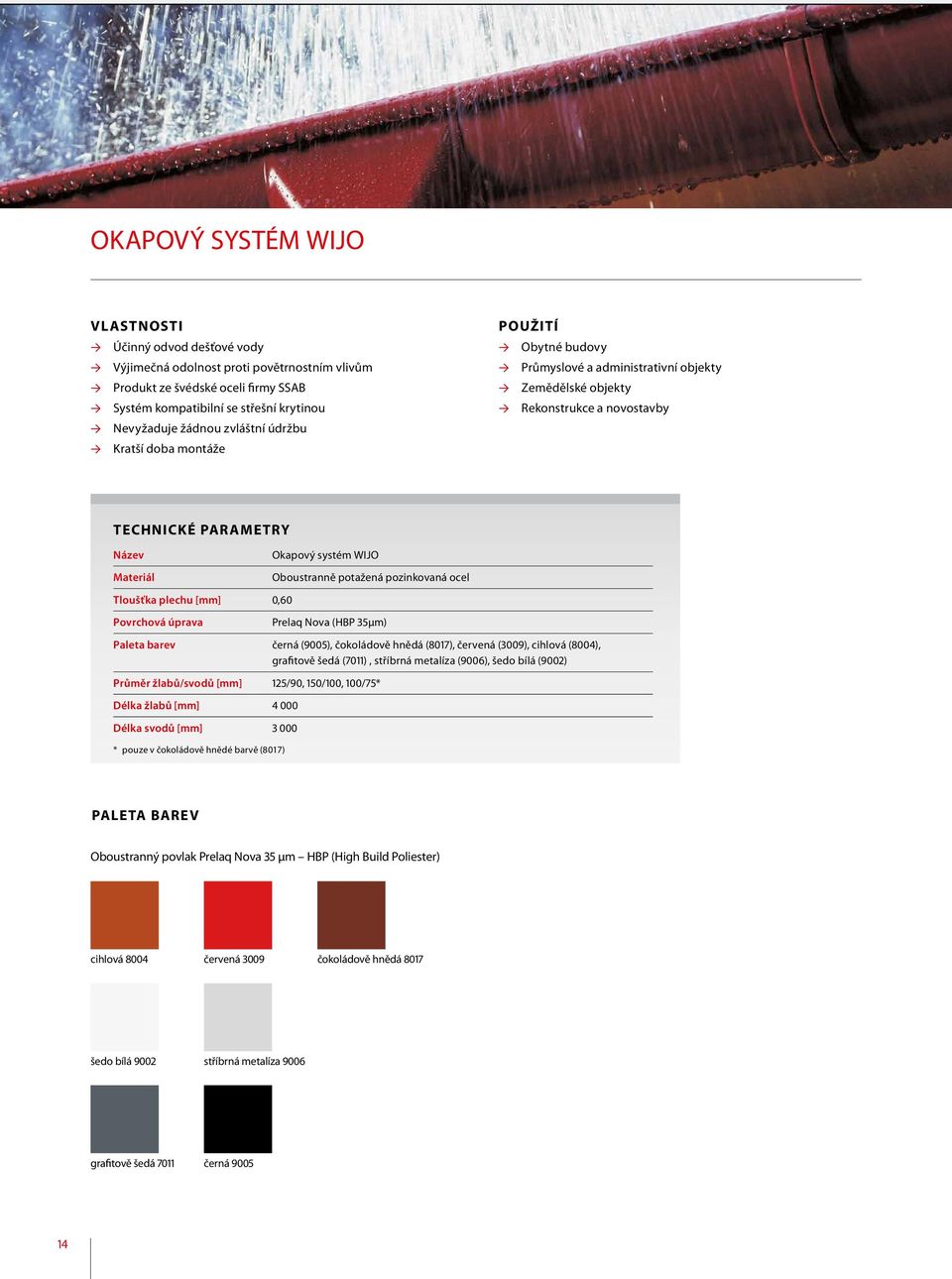

14 Okapový SYSTÉM WIJO Účinný odvod dešťové vody Výjimečná odolnost proti povětrnostním vlivům Produkt ze švédské oceli firmy SSAB Systém kompatibilní se střešní krytinou Nevyžaduje žádnou zvláštní údržbu Kratší doba montáže Použití Obytné budovy Průmyslové a administrativní objekty Zemědělské objekty Rekonstrukce a novostavby TECHNICKÉ PARAMETRY Název Materiál Tloušťka plechu [mm] 0,60 Povrchová úprava Okapový systém WIJO Oboustranně potažená pozinkovaná ocel Prelaq Nova (HBP 35µm) Paleta barev černá (9005), čokoládově hnědá (8017), červená (3009), cihlová (8004), grafitově šedá (7011), stříbrná metalíza (9006), šedo bílá (9002) Průměr žlabů/svodů [mm] 125/90, 150/100, 100/75* Délka žlabů [mm] Délka svodů [mm] * pouze v čokoládově hnědé barvě (8017) Paleta barev Oboustranný povlak Prelaq Nova 35 µm HBP (High Build Poliester) cihlová 8004 červená 3009 čokoládově hnědá 8017 šedo bílá 9002 stříbrná metalíza 9006 grafitově šedá 7011 černá

15 Prvky okapového systému Wijo Otvor vyřezávaný během montáže zr Spojka žlabu r Podokapní žlab nrw nrz Roh do úžlabí / na nároží łrr Kotlík hrl=210 Žlabový hák kr Koleno hrl=70 Žlabový hák* pr Mezikus hrc Žlabový hák čelní kr Koleno hrk Žlabový hák kompakt* dru Žlabové čelo univerzální rs Svodová roura or Žlabový úchyt tr Y díl ors Objímka roury na šroub orst Objímka roury se skobou wd Odbočka do sudu sr sítko wr Výtokové koleno rdd Redukce k sítku * uchycení doporučené pro sendvičové panely 15

16 Systém ventilace Vysoký výkon Izolační vložka Redukce vibrací proudění vzduchu Ochrana proti dešti a sněhu Prvky systému Komínek pro odvětrání skládá se ze tří prvků: ventilační komínek, redukce, izolační vložka Komínek pro ventilaci střešního pláště Použití Ventilace střešního pláště Ventilace podkroví Odvětrání kanalizace Komínek pro odvětrání podkroví pro taškovou tabuli TECHNICKÉ PARAMETRY Přizpůsobení k profilaci střešní krytiny Materiál - taškové tabule Spektrum - trapézového plechu BTD 18 - sendvičových panelů PWD kvalitní polyvinylchlorid Barevnost ventilačních komínků upravených na použití hnědá, zelená, grafitově šedá, korálově červená, červená, cihlová, na taškovou tabuli černá Barevnost ventilačních komínků upravených na použití černá na trapézové plechy a PWD Komínek pro odvětrání podkroví pro trapézový plech Komínek pro odvětrání střešního pláště pro taškovou tabuli 16

17 Pásky a těsnění Větrací pás Izovent Extra Vynikající paropropustnost Odvětrává střechu Zabraňuje hnízdění hmyzu, drobných ptáků Díky butylové pásce utěsní hřeben při nízkém spádu střechy Použití Pro utěsnění hřebenáčů na šikmých střechách krytých taškovými tabulemi nebo trapézovými plechy Větrací pás hřebene Izovent Extra TECHNICKÉ PARAMETRY Délka [bm] 5 +/- 1% Šířka [cm] 24 +/- 0,5 Hmotnost [g] 863 +/- 6% Barva hliníková Barva látky cihlová, červená, hnědá, černá černá s červeným pruhem Těsnění Těsnění pes (na ocelové konstrukce) Nezbytné k udržení odpovídající izolace střechy Přizpůsobení profilu střešní krytiny a oplechování Druhy těsnění Těsnící lepící páska Polyethylen PES 3x20 Polyuretan PUS 5x40, PUS 5x80 Impregnované polyuretanové těsnění 20x30, 20x40, 20x50 Butylová páska Rozšířené polyuretanové impregnované pásky Tvarované těsnění pro střešní panely, trapézové plechy a taškové tabule TUP - těsnící páska pod plech dolní TUN - těsnící páska na plech horní Těsnění tun a tup (trapézové plechy) 17

18 Bezpečnostní střešní systém Zabraňuje sesuvu sněhu a ledu ze střechy Umožňuje snadný přístup ke komínu, okapům a dalšímu zařízení na střeše Přizpůsobený zastřešení z: Taškových tabulí Trapézových plechů Sendvičových panelů Falcované krytiny Sněhová zábrana (plůtek) Dostupné produkty Sněhová zábrana (plůtek) Kominická lávka Kominický schůdek Kominická lávka TECHNICKÉ PARAMETRY Materiál Paleta barev pozinkovaná ocel oboustranně potažená lakem červená, cihlová, hnědá, šedá, černá Kominický schůdek 18

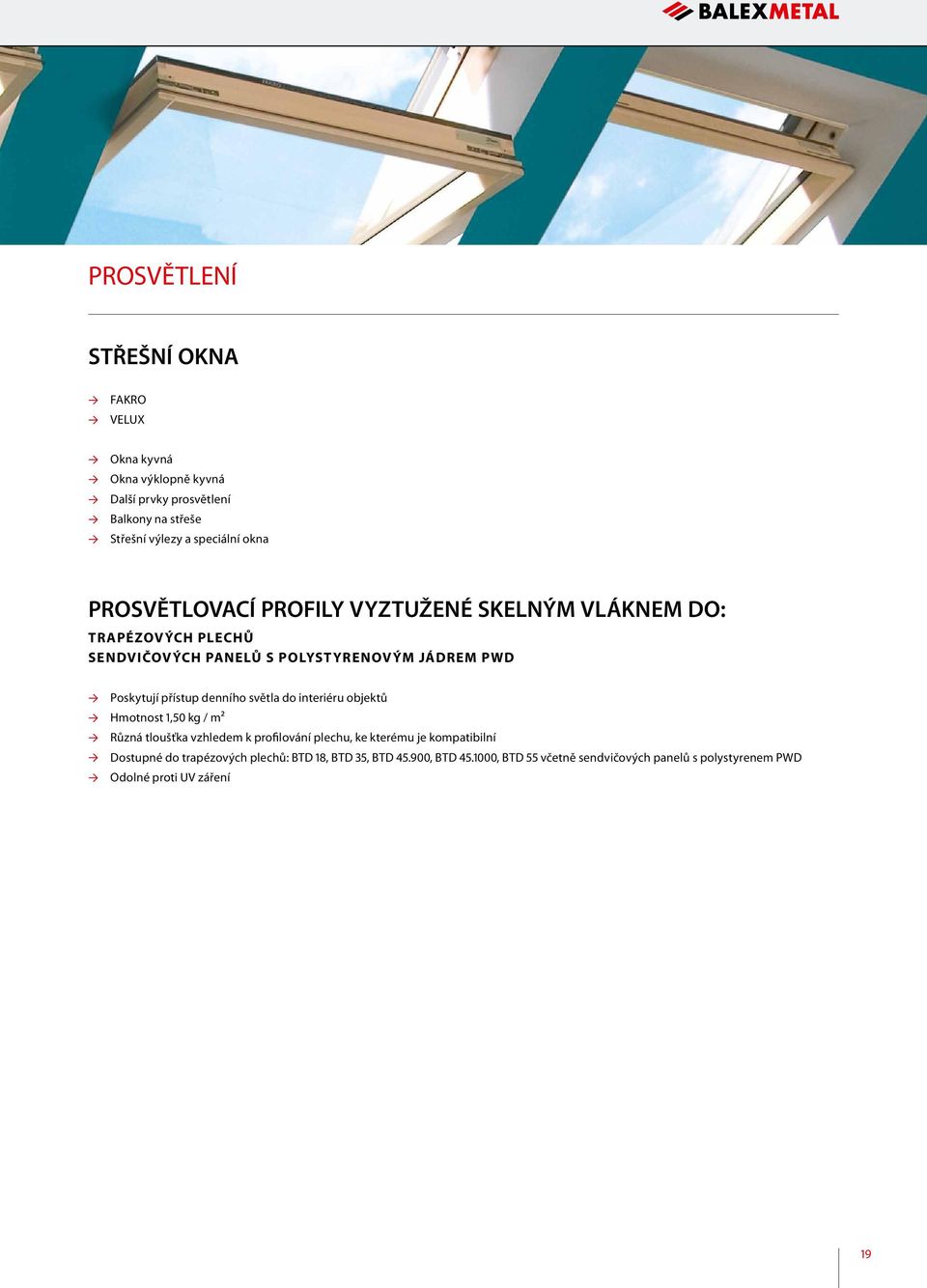

19 Prosvětlení Střešní okna FAKRO VELUX Okna kyvná Okna výklopně kyvná Další prvky prosvětlení Balkony na střeše Střešní výlezy a speciální okna Prosvětlovací profily vyztužené skelným vláknem do: trapézov ých plechů sendvičových panelů s polystyrenovým jádrem PWD Poskytují přístup denního světla do interiéru objektů Hmotnost 1,50 kg / m² Různá tloušťka vzhledem k profilování plechu, ke kterému je kompatibilní Dostupné do trapézových plechů: BTD 18, BTD 35, BTD , BTD , BTD 55 včetně sendvičových panelů s polystyrenem PWD Odolné proti UV záření 19

20 Střešní doplňky Speciální upevňovací prvky Pro správnou instalaci všech součástí střešních a fasádních prvků Na spojení plechů Samovrtné šrouby Použití Samovrtné šrouby na střechy a fasády Samovrtné šrouby do sendvičových panelů Montážní šrouby Nýty Opravné prvky Použití Ochrana drobných škrábanců, oděrek organického povlaku Správková barva Prvky systému Odmašťovač slouží k očištění povrchu před lakováním Správková barva dostupná ve všech barvách nabízených pro taškovou tabuli Spektrum Štětec k nanášení barev 20

21 REFERENCE 21

22 Paleta barev* Organická povrchová úprava SP polyester Korálově červená 3016 Červená 3011 Červeno hnědá 8012 Cihlová 8004 Čokoládově hnědá 8017 Světle modrá 5012 Signální modrá 5010 Světle zelená 6011 Zelená 6020 Tmavě zelená 6005 Slonová kost 1015 Šafránově žlutá 1017 Signálně žlutá 1003 Bilá 9010 Šedo bílá 9002 Světle šedá 7035 Stříbrná metalíza 9006 Hliníkově šedá 9007 Grafitově šedá 7024 Černá 9005 SP polyester, perla MAT Cihlová MAT 8620M Červená MAT 3301M Čokoládově hnědá MAT 8637M Zelená MAT 6490M Grafitově šedá MAT 7591M Černá MAT 9005M HDP polyester mat PVC(F) food safe Rustika 8004 Malaga 1014 Bílá 9010 Metalická povrchová úprava Ostatní AZ aluzinek + easyfilm Z pozink Nerez ocel Titanzinek * Barvy v katalogu se mohou lišit od skutečnosti. 22

23 Nabídka pro průmyslovou výstavbu Pro institucionální a průmyslové investory nabízíme produkty konstrukční, elevační a střešní popsané v Produktovém katalogu Balex Metal - PRŮMYSLOVÁ VÝSTAVBA Sendvičové panely Sendvičové panely BALEXTHERM jsou kompatibilní systém. To znamená, že můžete spojit sendvičové panely s jádrem z polyuretanové pěny BALEXTHERM-PU s panely s jádrem z minerální vlny BALEX- THERM-MW v rámci jedné tloušťky jádra. V nabídce jsou následující typy panelů Stěnové: -W-ST, -W-PLUS Střešní: -R Chladírenské: -F Doplněním nabídky jsou panely s polystyrenovým jádrem: stěnové PWS a střešní - PWD Konstrukční trapézové plechy Konstrukční trapézy jsou charakteristické vysokou nosností. Dostupné jsou profily BTR 50, BTR 60, BTR 85, BTR 93, BTR 135, BTR 153, BTR 160. V zájmu zlepšení akustických parametrů nabízíme speciální perforování. Na přání klienta nabízíme antikondenzační povlak DR!PSTOP, který na vnitřní straně profilu absorbuje vlhkost a zabraňuje kondenzaci uvnitř budovy. Modifikací konstrukčních trapézů jsou stěnové kazety, které slouží jako konstrukce pro zateplení budovy minerální vlnou. Elevace Elevační kazety (novinka) jsou zvláště vhodné pro reprezentativní budovy. Tento produkt je elegantní a moderní, s uceleným systémem. Vyrábí se jak ve standardních barvách organických a neorganických povlaků, stejně jako ve všech barvách RAL nanášených technologií práškového lakování. Stěnové panely jsou osvědčené řešení pro vnější i vnitřní fasády. Doplněním nabídky fasádních produktů je ocelový rošt s autorskými řešeními. Používá se jako podkladní konstrukce pro všechny opláštění z plechu. HalY ZET Patentovaný modulový systém ocelové konstrukce, která umožňuje velmi rychlou a snadnou montáž haly. Produkt je dostupný do různých sněhových a větrných oblastí. BALEX METAL poskytuje projekt konstrukce v ceně. Nosné profily za studena válcované Profily ZET, Sigma a C jsou stavební prvek pro konstrukce budov, které najdou využití při uchycení fasád a střech z různorodých materiálů. 23

24 balex metal S.R.O. ČEskÁ republika Vázní Hradec Králové tel./fax Zahradní 173/ Plzeň Slovany tel fax OBCHODNÍ ZÁSTUPCI: Česká Republika ZAHRANIČNÍ ZASTOUPENÍ balex metal sp. z o.o. Centrála Polsko Bolszewo ul. Wejherowska 12 C tel fax kontakt@balex.eu balex metal tov ukrajina Kiev 30 Vasilkovska, office 4-03, tel fax ukraina@balex.eu balex metal uab litva Vilnius Savanoriu 174A tel.: fax: lietuva@balex.eu sia balex metal Lotyšsko Ražotne Brocēnos Liepnieku iela 10, Brocēni, Saldus raj. LV-3851 tel fax latvija@balex.eu BALEX METAL Slovensko Banská Bystrica Partizánska cesta 94, Banská Bystrica tel./fax tel slovensko@balex.eu Dodavatel: index Tento leták nepředstavuje nabídku ve smyslu občanského zákoníku.
