IDEA Connection Release Listopad 2014 Nová a vylepšená funkcionalita

Transkript

1 strana 1/12 Hello colleagues, IDEA Connection Release Listopad 2014 Nová a vylepšená funkcionalita

2 strana 2/12 Hello colleagues, Uprostřed listopadu jsem dokončili další verzi IDEA Connection s řadu zajímavých funkcí. Verzi si stáhněte z našeho webu Výrobní operace Úhelníky Obecný plech Obecný ořez nebo výřez jednoho plechu jiným plechem Obecná skupina šroubů Zatížení Zadání zatížení (vnitřních sil) v obecném řezu prutového prvku Posudky BIM Tuhost přípoje Načítání styčníků (uzlů) z programů AxisVM, SCIA Engineer, MIDAS Civil a Gen

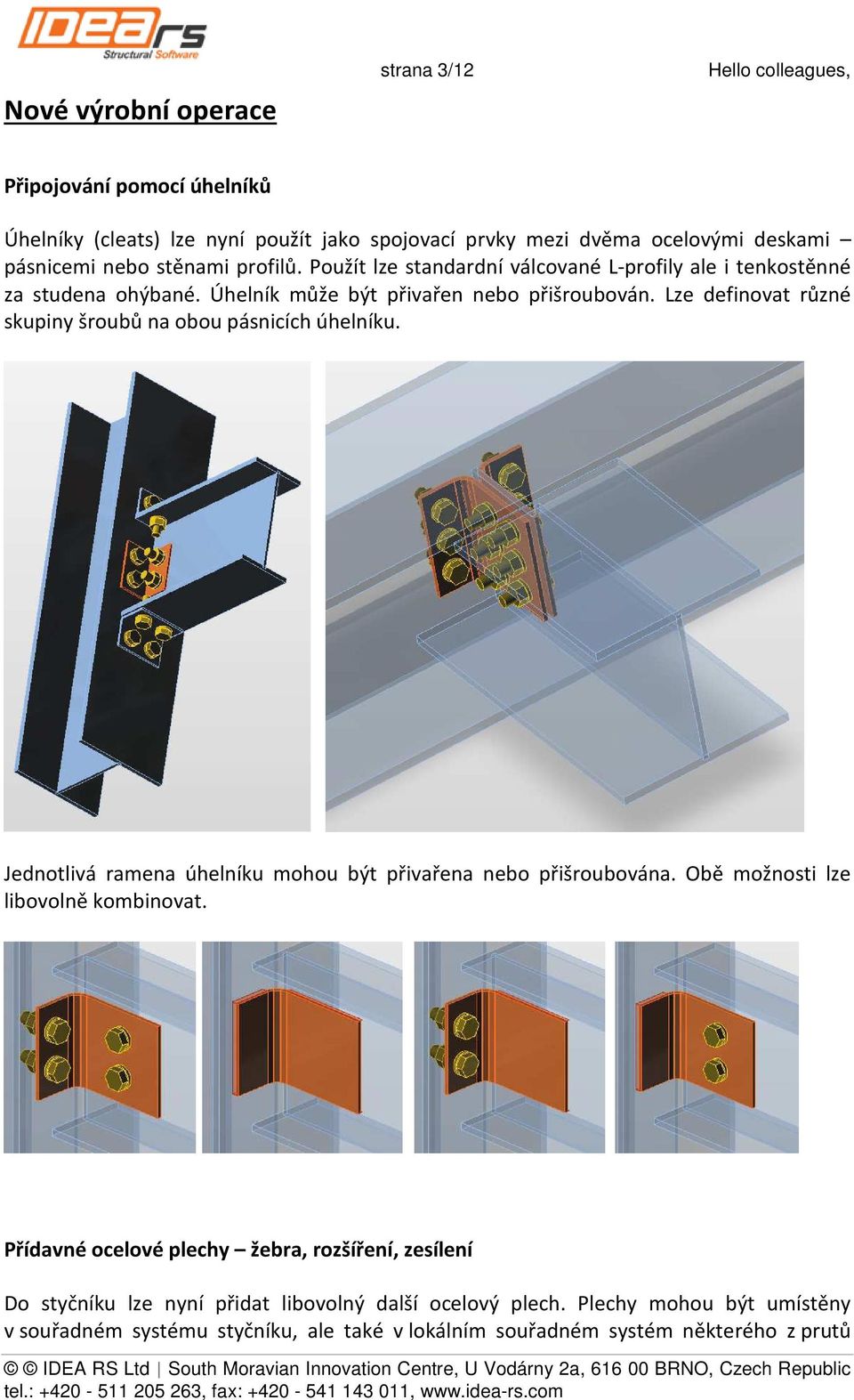

3 Nové výrobní operace strana 3/12 Hello colleagues, Připojování pomocí úhelníků Úhelníky (cleats) lze nyní použít jako spojovací prvky mezi dvěma ocelovými deskami pásnicemi nebo stěnami profilů. Použít lze standardní válcované L-profily ale i tenkostěnné za studena ohýbané. Úhelník může být přivařen nebo přišroubován. Lze definovat různé skupiny šroubů na obou pásnicích úhelníku. Jednotlivá ramena úhelníku mohou být přivařena nebo přišroubována. Obě možnosti lze libovolně kombinovat. Přídavné ocelové plechy žebra, rozšíření, zesílení Do styčníku lze nyní přidat libovolný další ocelový plech. Plechy mohou být umístěny v souřadném systému styčníku, ale také v lokálním souřadném systém některého z prutů

4 strana 4/12 Hello colleagues, nebo kterékoliv již existujícího plechu. Nový plech lze automaticky přivařit nebo nechat nepřivařený. Ribs Doublers Wideners Obecné plechy jsou velmi užitečné pro doplnění styčníků o ne zcela běžné prvky. Podívejte se na příklady plně ovařených příhradových styčníků s přídavnými ztužujícími deskami. Ořezy a výřezy Význam obecných plechů výrazně vynikne zvláště v souvislosti s další funkcí obecný ořez nebo výřez. Každý plech lze oříznout povrchem jiného plechu, přičemž se může jednat i o pásnice a stěny připojených prutů. Možnosti ukazuje následující příklad přípoje taženého a ohýbaného diagonálního prutu pomocí dvou šroubovaných příložných plechů.

5 strana 5/12 Hello colleagues, Prut je oříznut povrchem sloupu Obdélníkové žebro na sloupu Plech je oříznutý koncem prutu Šroubovaná příložka na spodní pásnici Plech je oříznutý příložkou a přivařen Horní příložka je oříznuta sloupem

6 strana 6/12 Hello colleagues, V příložce je vyříznut výřez podle desky Výsledný tvar styčníku Obecná skupina šroubů Také šroubování prutů a desek je nyní mnohem obecnější. Lze sešroubovat až 5 přiložených plechů. Příklad ukazuje křížení dvou I-profilů. Jejich pásnice jsou sešroubovány skupinou šroubů a do spoje je ještě přidána jedna příložka.

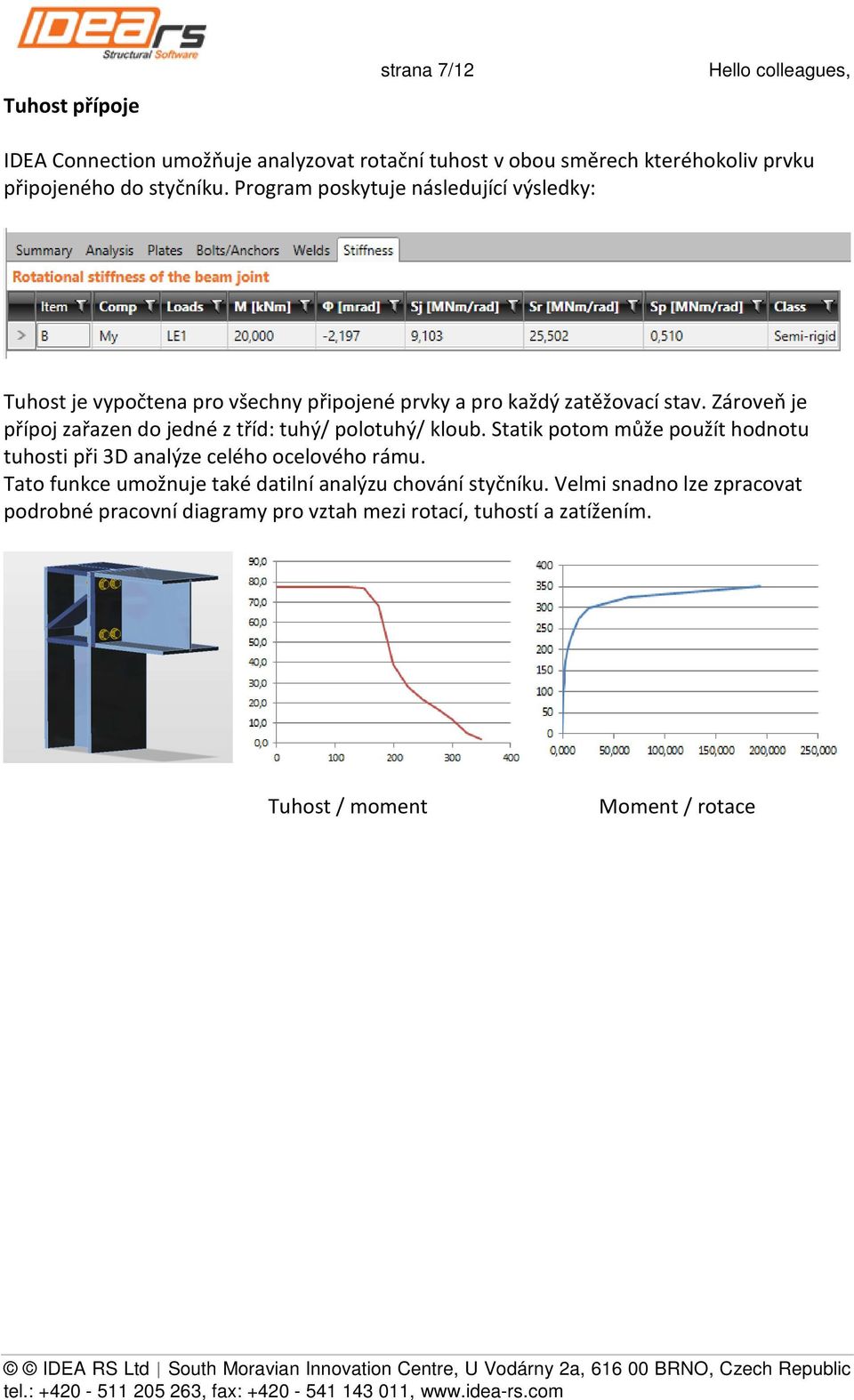

7 Tuhost přípoje strana 7/12 Hello colleagues, IDEA Connection umožňuje analyzovat rotační tuhost v obou směrech kteréhokoliv prvku připojeného do styčníku. Program poskytuje následující výsledky: Tuhost je vypočtena pro všechny připojené prvky a pro každý zatěžovací stav. Zároveň je přípoj zařazen do jedné z tříd: tuhý/ polotuhý/ kloub. Statik potom může použít hodnotu tuhosti při 3D analýze celého ocelového rámu. Tato funkce umožnuje také datilní analýzu chování styčníku. Velmi snadno lze zpracovat podrobné pracovní diagramy pro vztah mezi rotací, tuhostí a zatížením. Tuhost / moment Moment / rotace

8 BIM interface strana 8/12 Hello colleagues, IDEA Connection je nezávislý samostatný program. Nyní jsme ho ale také propojili s několika 3D MKP statickými programy, abychom inženýrům zjednodušili práci. Statik nyní může spočítat svůj 3D rám a optimalizovat průřezy prutů v MKP programu. Potom může celý model nebo nějakou jeho část poslat do našeho IDEA StatiCa BIM modulu. Zde si vybere požadované styčníky. Jejich geometrie a zatížení jsou odeslány do IDEA Connection. AxisVM, Midas Civil a GEN, SCIA Engineer, Nexis tyto MKP programy jsou nyní propojeny s IDEA Connection ve verzi 5.2.

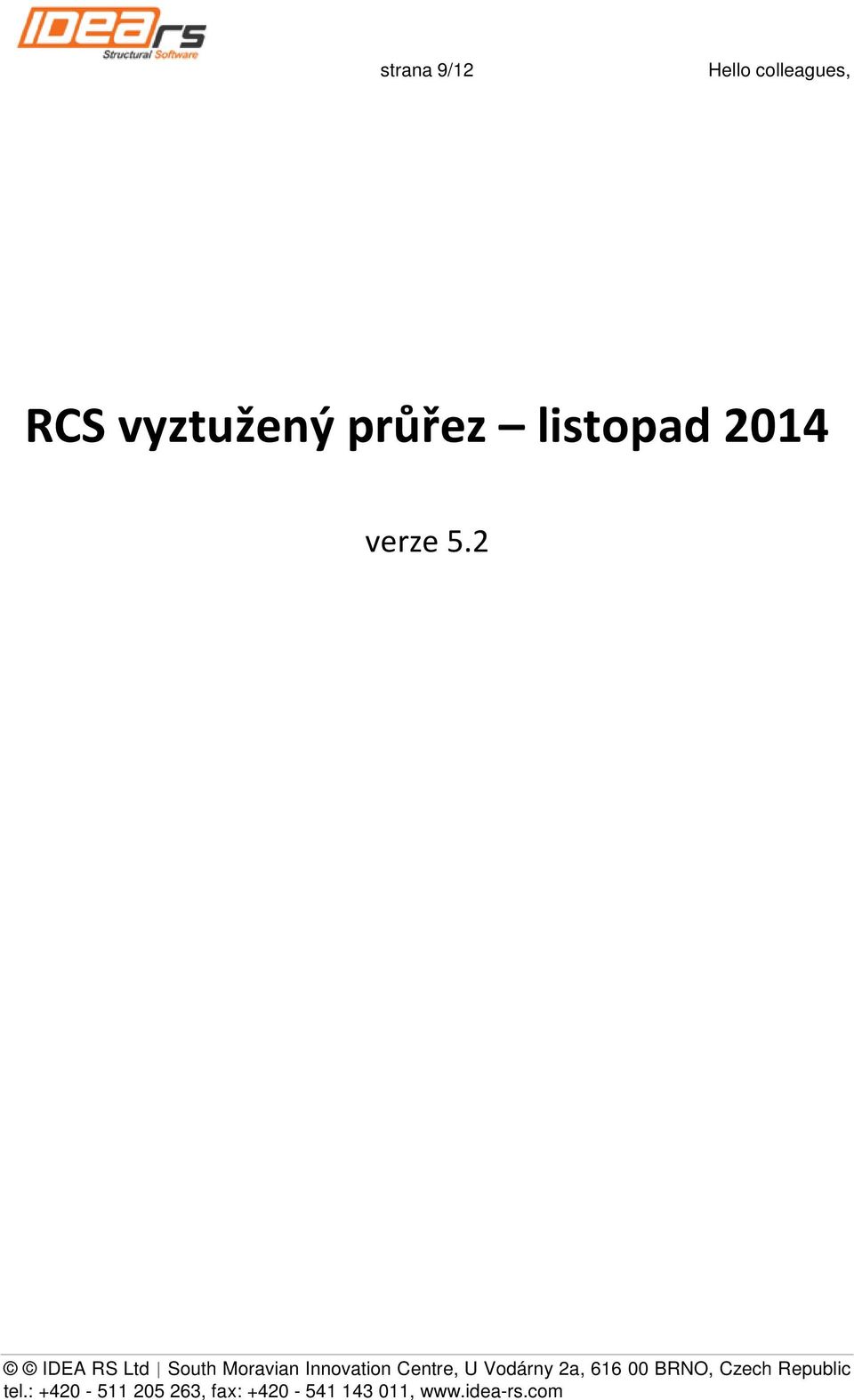

9 strana 9/12 Hello colleagues, RCS vyztužený průřez listopad 2014 verze 5.2

10 IDEA Connection November 2014 Nový HTML report pro RCS - Poskytuje uživateli stabilnější nástroj pro sestavení dokumentu - Všechny textové editory poskytují interface na html dokument - Vylepšení nastavování velikosti obrázků, odstranění prázdných míst kolem obrázků - Vylepšení obsahu tabulek - Optimalizován počet sloupců, aby se nezalamoval jen text hlavičky, ale i data tabulky - Úprava formátu tabulek s malým počtem sloupců, hlaviček tabulek (zarovnání, mezery) Ohyby v RCS - Ohyb je vlastnost podélné vložky - stávající podélné výztuže lze změnit na ohyb a naopak. - Úhel ohybu bude v rozmezí (0-90) stupňů. - Ohybové vložky se uvažují pro posouzení smyku a interakce IDEA RS Ltd South Moravian Innovation Centre, U Vodárny 2a, BRNO, Czech Republic

11 Úhel tlakové diagonály zadané pro vyztužený průřez IDEA Connection November 2014 V parametrech pro posouzení smyku lze zadat různého sklonu tlakové diagonály pro vyztužený průřez. Hodnoty se definují u vyztuženého průřezu a je možné buďto přepnout použití na hodnotu ze setupu a nebo nová hodnota u vyztuženého průřezu Čas první fáze podle pevnosti betonu Nový přepínač v Setupu umožňující posudek, pokud je stáří betonu menší než 3 dny. Poznámka: V aplikaci Nosník toto nastavení umožňuje zadat pevnost betonu v první fázi po betonáži a z něj dopočítat čas této fáze. Uživatelské šablony vyztužení - Umožňují vytvoření uživatelských šablon u průřezů (včetně obecných), pro které nejsou připraveny šablony vyztužení (například spřažené průřezy), nebo šablony nabízené programem neodpovídají přesným potřebám uživatele - Výztuž neztrácí informace o svém zadání, při použití na průřezu s jiným rozměrem se automaticky regeneruje na rozměry průřezu, pro který se šablona aplikuje IDEA RS Ltd South Moravian Innovation Centre, U Vodárny 2a, BRNO, Czech Republic

12 IDEA Connection November Sdílení šablon mezi uživateli vybrané šablony je možné uložit do souboru a opětovně načíst na jiném počítači - Manažér šablon vyztužení umožňuje třídit šablony do složek, mazání, editaci jména a popisu, uložení do souboru, načtení nových šablon ze souboru IDEA RS Ltd South Moravian Innovation Centre, U Vodárny 2a, BRNO, Czech Republic
