VESTAVĚNÁ INDUKČNÍ VARNÁ DESKA Návod k instalaci - údržbě používání PVF6HT48

Transkript

1 VESTAVĚNÁ INDUKČNÍ VARNÁ DESKA Návod k instalaci - údržbě používání PVF6HT48 ČEŠTINA 2010_6_ 0

2 Tento spotřebič, dříve než opustil továrnu, byl schválen a odzkoušen odborným personálem tak, aby bylo jeho fungování bezproblémové. Každý servisní úkon musí být proveden s maximální péčí. Doporučujeme vám, abyste se obrátili na svého prodejce, který vám poradí nejbližší smluvní servisní středisko, připravte si informace jako modelové označení spotřebiče, popis poruchy a záruční list. Pouze smluvní servisní střediska mají k dispozici originální náhradní díly. Prázdný obal spotřebiče nenechávejte bez dozoru v blízkosti dětí, ani ho nevyhazujte do běžného odpadu, protože jednotlivé části je možné recyklovat. Symbol na obalu spotřebiče znamená, že spotřebič po skončení své životnosti nesmí být zlikvidován s běžným domovním odpadem, ale je potřebné ho odevzdat na speciální sběrná místa pro elektrické spotřebiče a elektroniku. Chráníte tak životní prostředí a zdraví obyvatelstva. Více informací o likvidaci elektrických spotřebičů se dozvíte na místním úřadu ve svém okolí nebo u vašeho prodejce. OBSAH Všeobecné pokyny Pokyny pro používání výrobku Údržba a čištění... 8 Pokyny pro instalaci

3 VŠEOBECNÉ POKYNY Vážený zákazníku, děkujeme Vám za zakoupení tohoto výrobku. Jeho používání je jednoduché, avšak před instalací a používáním si pozorně přečtěte tento návod, v němž najdete pokyny pro správnou instalaci, používání a údržbu spotřebiče. Tento výrobek je určen k vaření a ohřevu jídel a nesmí se používat k jiným účelům. V případě přesunu spotřebiče jiné osobě odevzdejte i návod k používání, instalaci a údržbě. Tento spotřebič je určen výhradně na domácímu používání. Spotřebič není určen k používání osobami, včetně dětí, se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo s nedostatkem zkušeností a vědomostí, pokud jim osoba odpovědná za jejich bezpečnost neposkytuje dohled nebo je nepoučila o používání spotřebiče. Během používání spotřebiče se může mírně ohřívat i jeho přední část. Děti by měly být pod dohledem, aby se zajistilo, že si se spotřebičem nehrají, nedotýkají se horkého povrchu spotřebiče. Uživatelé s kardiostimulátorem by se měli od takového spotřebiče držet dále, magnetická pole vznikající ve spotřebiči by mohla ovlivnit činnost kardiostimulátoru. Doporučujeme poradit se předem s lékařem. Instalace spotřebiče musí být provedena odborným personálem s příslušným oprávněním a znalostmi platných norem. Před jakýmkoliv úkonem údržby nebo čištěním vždy odpojte spotřebič z elektrické sítě a počkejte, dokud spotřebič úplně nevychladne. Před odebráním varné nádoby z varné zóny varnou zónu vypněte. Uživatel nesmí měnit přívodní elektrický kabel spotřebiče, ale musí se obrátit na odborníka s příslušným oprávněním. Jestliže na povrchu indukční varné desky zpozorujete jakékoliv, i minimální poškození, okamžitě odpojte spotřebič z elektrické sítě. Na povrch teplé indukční desky nedoporučujeme pokládat hliníkové fólie, plastové nádoby ani žádné materiály citlivé na teplo. Varnou desku nepoužívejte jako odkládací plochu. 2

4 VŠEOBECNÉ POKYNY K čištění v žádném případě nepoužívejte zařízení pracující na principu páry. Všechny potřebné opravy svěřte do rukou smluvního autorizovaného servisního partnera, který disponuje originálními náhradními díly. Opravy provedené neodborně mohou způsobit újmy na majetku či zdraví. Tento spotřebič není určen k používání s vnějším časovačem nebo dálkovým ovládáním. V případě vaření s použitím oleje, másla, mastných jídel nebo jiných hořlavých látek dávejte velký pozor, protože by se mohly snadno vznítit. V případě vznícení ihned vypněte varné zóny nastavením na stupeň 0 a vypněte i odsávač par. Plameny uhaste položením pokrývky na varnou nádobu, v žádném případě nehaste plameny vodou. Sůl, cukr a jiné látky podobné konzistence mohou povrch varné zóny poškodit. Odstraňte je z vychladlého povrchu varné desky hadříkem nebo škrabkou. Na varnou desku nikdy nepokládejte detergenty, předměty nebo jakékoliv látky, které by se mohly vznítit, rozpustit nebo zdeformovat. Nežádoucímu přehřátí objektů položených na varné desce se vyhnete, když pod ně umístíte izolaci (například dřevěnou desku). Kovové předměty jako nože, vidličky, lžičky a uzávěry nesmějí být položeny na sklokeramickém povrchu, protože by se mohly ohřát. V bezprostřední blízkosti zapnutého spotřebiče by neměly být magnetické předměty (kreditní karty, diskety, kalkulačky apod.). Neotevřené, zabalené potraviny umístěné na varné desce, by mohly explodovat. Pravidelně kontrolujte, zda nejsou blokovány otvory pro ventilaci pod varnou deskou. Dávejte pozor, aby vám na povrch varné desky nepadl nějaký, třebas i malý předmět. Povrch sklokeramiky by se mohl poškodit. Na indukční varné desce nepřipravujte jídla zabalená v hliníkové fólii nebo plastových obalech. Indukční varnou desku neinstalujte v blízkosti plynových nebo petrolejových kamen. V případě přítomnosti tekutin mezi indukční varnou zónou a varnou nádobou by mohl vzniknout tlak páry, který by mohl nádobu vymrštit, proto udržujte povrch indukčních zón suchý. 3

5 VŠEOBECNÉ POKYNY Indukční varná zóna umožňuje nastavení maximálního výkonu na různé hodnoty: 7200 W, 6000 W, 3500 W nebo 2800 W. Výrobní nastavení je 7200 W, přestavení provedete podle uvedených pokynů. Při vaření používejte pouze nádoby vhodné pro indukční ohřev, s vhodným průměrem dna, který odpovídá průměru indukční varné zóny (viz tabulka). Varnou nádobu umístěte vždy do středu varné zóny. PRŮMĚR VARNÉ ZÓNY MINIMÁLNÍ PRŮMĚR DNA VARNÉ NÁDOBY Některé typy varných nádob mohou při indukčním ohřevu vydávat zvuky, produkce těchto zvuků je normální a neznamená poruchu spotřebiče. Dávejte pozor, abyste na varné zóny nepokládali nádoby s nestabilním, nerovným povrchem, jejich obsah by se mohl rozlít nebo by se mohl poškodit povrch sklokeramiky. Varné zóny bez umístěné vhodné nádoby nezapínejte. Tento spotřebič je v souladu s normami: /95/CE (nízkonapěťové zařízení) /108/CE (elektromagnetická kompatibilita) - 89/109/CE (části přicházející do styku s nápoji) /96/CE (RAEE) /32/CE (EuP) POKYNY PRE POUŽÍVANIE VÝROBKU 4

6 POKYNY PRO POUŽÍVÁNÍ VÝROBKU Princip fungování indukční varné desky Varná deska vybavená indukčními varnými zónami zaručuje maximální úsporu energie a výkonnost. Při umístění vhodné nádoby a zapnutí varné zóny dochází k reakci, která vytváří elektromagnetické pole mezi povrchem varné zóny a dnem nádoby, čímž se ohřívá její obsah. Při vaření používejte pouze nádoby vhodné pro indukční ohřev, s vhodným průměrem dna, který odpovídá průměru indukční varné zóny. Na ovládacím panelu indukční varné desky jsou umístěny ovládací symboly, které umožňují ovládání jednotlivých varných zón. Před zapojením spotřebiče do elektrické sítě se ujistěte, že ovládací panel je volný a čistý. Po zapojení varné desky se na displejích varných zón objeví symbol -. Při zapojení varné desky do elektrické sítě nebo při obnovení dodávky proudu po jeho výpadku jsou varné zóny vypnuté a na ovládací panelu se zobrazí symboly FF LL (nadměrné světlo prostředí, např. přímé slunce nebo silné světlení odsávače par); v prvním případě podržte symbol, dokud nezmizí světelný bod nad symbolem, ve druhém případě snižte intenzitu osvětlení varné desky. Zapnutí varných zón: Před samotným zapnutím varných zón, je potřebné nejprve zapnout varnou desku dotknutím se symbolu (ON-OFF), na displeji se zobrazí i displej.. Varná deska zůstane zapnutá po dobu 10 sekund, během nichž je možné zapnout varné zóny. Požadovanou varnou zónu zapnete dotknutím se příslušného symbolu (například ), potom se na displeji zobrazí 0 a můžete postupovat jedním z následujících postupů: 1 dotknutím se symbolu + na displeji se zobrazí přednastavený výkon 1, který můžete zvyšovat nebo snižovat od minimálního výkonu 1 až po maximální výkon 9 (nastavením hodnoty 0 varnou zónu vypnete). Dotknutím se symbolu + při nastaveném výkonu 9 aktivujete funkci 5

7 POKYNY PRO POUŽÍVÁNÍ VÝROBKU BOOSTER (rychlý ohřev), aktivace funkce BOOSTER je označena písmenem P na displeji. Funkce BOOSTER nastaví varnou zónu na maximální výkon po dobu 10 minut a potom se automaticky nastaví na úroveň výkonu dotknutím se symbolu - na displeji se zobrazí přednastavený výkon 9, který můžete zvyšovat nebo snižovat od minimálního výkonu výkonu 1 maximální výkon 9 nebo P. Vypnutí varných zón: Varnou zónu vypnete nastavením zóny na úroveň 0 nebo současným dotknutím se symbolů - a +. Všechny varné zóny vypnete dotknutím se symbolu ON-OFF. Zobrazení na displeji: poznámky - chyby - upozornění - Symbol u, který se střídavě zobrazuje s nastaveným výkonem, označuje chybějící varnou nádobu nebo umístění nevhodné nádoby. - Symbol r označuje, že byl dosažen maximální výkon spotřebiče. - Symbol H označuje, že je příslušná varná zóna ještě horká. Při výpadku elektrické energie se symbol H vypne a při obnovení proudu se objeví znovu, proto buďte maximálně opatrní. Jestliže se na varné zóně zobrazuje symbol H, je možné ji znovu zapnout. - Výkon indukčních varných zón je možné nastavit, jen když byla vybrána dotknutím se příslušného symbolu vybrané indukční zóny, symbol takto vybrané varné zóny je podsvícený. - Při jednotlivých úrovních výkonu mají varné zóny nastavený maximální čas ohřevu: při úrovni výkonu 1 až 8 je maximální čas ohřevu 10 hodin, při úrovni výkonu 9 je maximální čas ohřevu 3 hodiny, při nastavení funkce BOOSTER P je maximální čas ohřevu 10 minut. - Zobrazení symbolu c indikuje přehřívání elektronických součástí (když se zobrazuje i po vychladnutí, je potřebné kontaktovat servisní středisko). - Zobrazení symbolu C indikuje přehřívání varné zóny (např. při ohřevu prázdné varné nádoby nebo kovových předmětů). - Zobrazení symbolu F (případně jiného čísla/ písmena) na jedné nebo několika varných zónách indikuje poruchu spotřebiče (je potřebné kontaktovat servisní středisko). Uzamknutí ovládacího panelu: Ovládací panel je možné uzamknout i při zapnutých varných zónách, i při vypnuté indukční varné desce. Varnou desku uzamknete podržením symbolu po dobu dvou sekund. Nad symbolem uzamknutí se zobrazí světelný bod. Jsou-li zapnuté varné zóny, při uzamknutí indukční varné desky zůstanou aktivní symboly a, je-li varná deska vypnutá, při uzamknutí zůstane aktivní pouze symbol. Uzamknuté ovládání varné desky vypnete opětovným podržením symbolu dvou sekund. 6 po dobu

8 ÚDRŽBA A ČIŠTĚNÍ Upozornění: V případě, že se budete dotýkat jednoho nebo vícera symbolů nesprávným způsobem po dobu více než 10 sekund, indukční varná deska vyhodnotí toto zadání jako chybné a všechny varné zóny se automaticky vypnou. Zazní zvukový signál, který se opakuje přibližně každých 10 sekund. Po odstranění příčiny chybného zadání na ovládacím panelu (např. znečištění nebo předmět položený na ovládacím panelu) se zvuková signalizace automaticky vypne a varnou desku můžete používat. Nastavení limitu maximálního výkonu indukční varné desky Indukční varná zóna umožňuje nastavení maximálního výkonu na různé hodnoty: 7200 W, 6000 W, 3500 W nebo 2800 W. Výrobní nastavení je 7200 W, přestavení provedete podle uvedených pokynů; v případě přestavení limitu maximálního výkonu indukční varné desky varná deska reguluje maximální výkon varných zón. Překročení nastaveného limitu je zobrazeno symbolem r. Postup nastavení limitu maximálního výkonu: Do třiceti sekund od zapojení varné desky do elektrické sítě, při neuzamknuté varné desce, se současně dotkněte symbolů přední levé a zadní pravé varné zóny a podržte je přibližně dvě sekundy. Následně se na displejích zobrazí nastavený limit maximálního výkonu; limit můžete regulovat pomocí symbolů + a -. Požadované nastavení uložíte, když se do šedesáti sekund současně dotknete symbolů přední levé a zadní pravé varné zóny. Před jakýmkoliv úkonem údržby odpojte spotřebič z elektrické sítě. Po každém použití a vychladnutí vyčistěte varné zóny i od malých zbytků jídel, po opětovném zapnutí varné zóny se by mohly zapéci a nemusely by se dát odstranit. K čištění používejte pouze vhodné produkty, vyhněte se použití drátěnek, drsných hubek a abrazivních práškových čisticích prostředků, mohly by povrch varné desky poškodit. Vhodné nejsou ani spreje určené k čištění trub, které jsou příliš agresivní a povrch indukční desky mohou poškodit. Malé znečištění můžete odstranit vlhkým hadříkem nebo trochou teplé vody se saponátem. Zbytky saponátu odstraňte čistou vodou a sklokeramiku důkladně vysušte měkkým hadříkem. Vápenaté skvrny způsobené vykypěním tekutin z varných nádob můžete odstranit octem, citronem nebo speciálním odvápňovacím prostředkem. Zbytky použitých čisticích prostředků odstraňte, protože by mohly být pro sklokeramiku agresivní při dalším ohřevu. Uschlé, odolné a připálené nečistoty vám doporučujeme odstranit pomocí škrabky na sklo s kovovou čepelí, kterou běžně dostanete v obchodech s domácími potřebami (viz obrázek vpravo). K čištění nikdy nepoužívejte zařízení pracující na principu páry. Za účelem odstranění případných anomálií ve fungování sklokeramiky se obraťte na odborný personál. 7

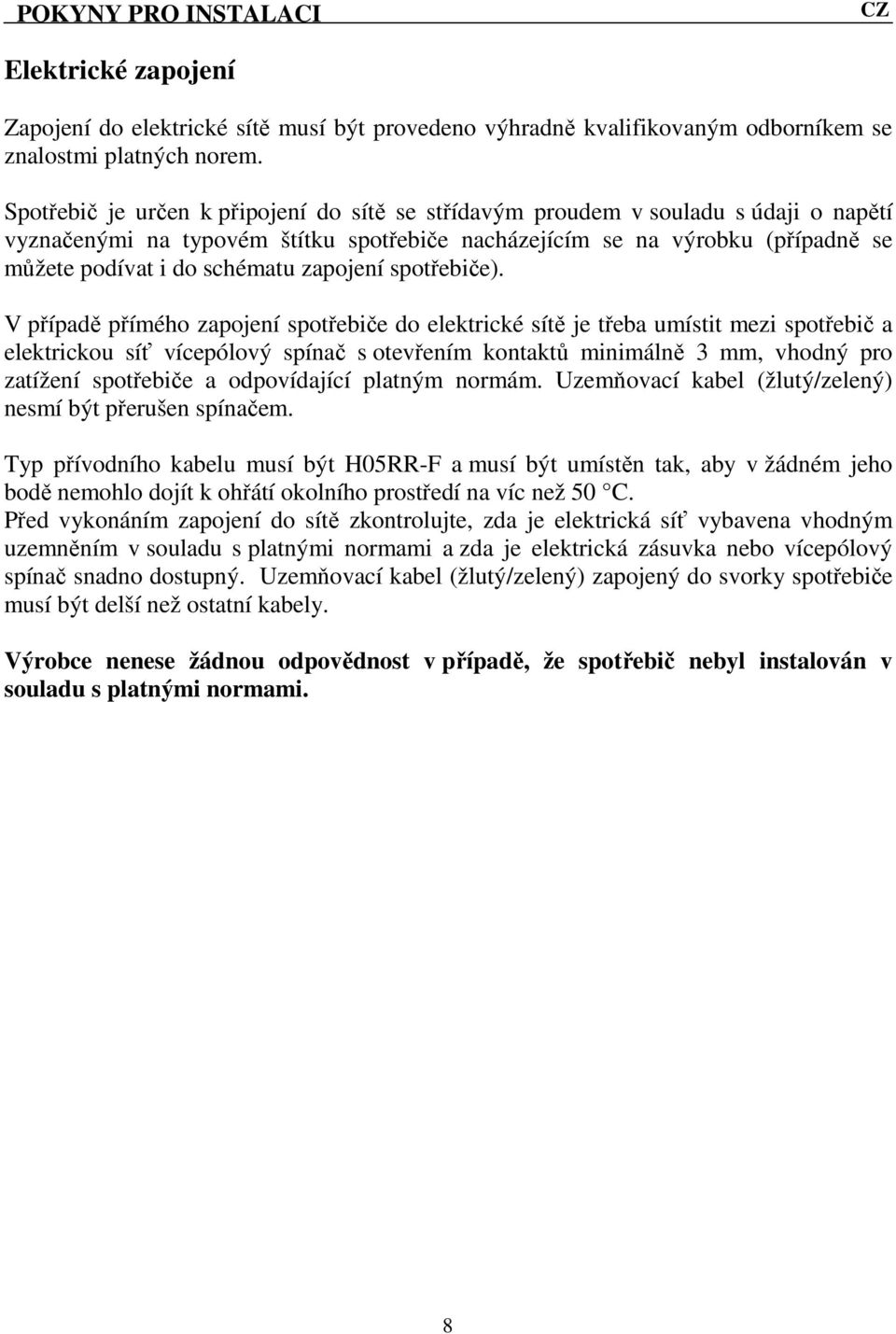

9 POKYNY PRO INSTALACI Elektrické zapojení Zapojení do elektrické sítě musí být provedeno výhradně kvalifikovaným odborníkem se znalostmi platných norem. Spotřebič je určen k připojení do sítě se střídavým proudem v souladu s údaji o napětí vyznačenými na typovém štítku spotřebiče nacházejícím se na výrobku (případně se můžete podívat i do schématu zapojení spotřebiče). V případě přímého zapojení spotřebiče do elektrické sítě je třeba umístit mezi spotřebič a elektrickou síť vícepólový spínač s otevřením kontaktů minimálně 3 mm, vhodný pro zatížení spotřebiče a odpovídající platným normám. Uzemňovací kabel (žlutý/zelený) nesmí být přerušen spínačem. Typ přívodního kabelu musí být H05RR-F a musí být umístěn tak, aby v žádném jeho bodě nemohlo dojít k ohřátí okolního prostředí na víc než 50 C. Před vykonáním zapojení do sítě zkontrolujte, zda je elektrická síť vybavena vhodným uzemněním v souladu s platnými normami a zda je elektrická zásuvka nebo vícepólový spínač snadno dostupný. Uzemňovací kabel (žlutý/zelený) zapojený do svorky spotřebiče musí být delší než ostatní kabely. Výrobce nenese žádnou odpovědnost v případě, že spotřebič nebyl instalován v souladu s platnými normami. 8

10 POKYNY PRO INSTALACI Pokyny pro zabudování do kuchyňského nábytku Spotřebič je možné zabudovat do jakéhokoliv typu kuchyňského nábytku, jehož stěny dokáží odolat teplotě minimálně 65 C, nad teplotou prostředí (EN ). Spotřebič neinstalujte do blízkosti hořlavých materiálů jako například: záclony, závěsy, tkaniny. Bezpečnostní vzdálenost Otvor v nábytku Upozornění Předměty (např. odsávač par) umístěné nad sklokeramikou musejí být od ní vzdáleny minimálně 600 mm. Pod varnou deskou musí být kvůli prevenci před přehříváním volný prostor aspoň ve výšce varné desky, a to i v případě, že není pod varnou deskou umístěna trouba. 9

11 POKYNY PRO INSTALACI Po obvodu sklokeramiky nalepte příslušné těsnění (součást balení výrobku). Dbejte přitom na to, aby se konce těsnění nepřekrývaly. Sklokeramickou varnou desku vložte do připraveného otvoru. Upevněte varnou desku dodávanými upevňovacími svorkami. 10

12 2010_6_ CS COMPANY, s.r.o. náměstí Svobody 93/ Brno (Česká republika) Tel
