cihelné SYSTÉMY K cihelnému domu, cihelný komín

Transkript

1 cihelné KOMÍNOVÉ SYSTÉMY K cihelnému domu, cihelný komín

2 10 Výhod komínových systémů heluz KOMPLEXNOST SYSTÉMU Připravíme pro Vás veškeré prvky a příslušenství, které jsou pro správnou funkci každého komínu nezbytné. Kompletní komín v jedné dodávce. SNADNÁ MONTÁŽ FORMOU STAVEBNICE Komponenty komínové systému jsou vyrobeny tak, že do sebe přesně zapadají a tím je zajištěna vzájemná součinnost. Při stavbě proto nebudete potřebovat žádné speciální zdící přípravky. Stavba komínu Vás bude bavit. RYCHLÉ A PŘESNÉ ZDĚNÍ KOMÍNU HELUZ Unikátní broušené cihelné tvarovky spojované lepidlem zajišťují vysokou přesnost zdění a šetří čas výstavby. Není již nutné vyrovnávat každou vrstvu při zdění komínu a tím uspoříte až 50% času. S komínem HELUZ šetříte čas i peníze. PRO VŠECHNY STAVBY A SPOTŘEBIČE Komínové systémy HELUZ jsou vhodné pro všechny typy spotřebičů a druhy paliv. Máme komín pro každou stavbu. VYSOKÁ VARIABILITA Z broušených cihelných tvarovek lze postavit komínové těleso s libovolným počtem průduchů při libovolné kombinaci průměrů a typů vnitřních vložek. Unikátní komínové těleso podle Vašich potřeb. SNÍŽENÍ TEPELNÝCH ZTRÁT Vysoký tepelný odpor komínových tvarovek Vám zajistí v porovnání s běžnými materiály komínového pláště výrazné snížení tepelných ztrát objektu komínovým tělesem. Topíte a šetříte. ŘEŠENÍ NADSTŘEŠNÍ ČÁSTI Pro nadstřešní části komínů nabízíme mnoho variant řešení. Komínové těleso lze omítat, obložit cihelnými pásky HELUZ nebo použít prstence GRAND. Stačí si vybrat. VYSOKÁ KVALITA Všechny naše systémy úspěšně prošly zkouškami ve státních zkušebnách a splňují požadavky evropských norem, na základě čehož nám byly uděleny příslušné certifikáty. Mimo jiné i od Institutu požární techniky a výzkumu bezpečnosti v Rakousku potvrzující odolnost proti šíření ohně komínovým tělesem EI 90. Vysoká kvalita za výhodnou cenu. ZÁRUKA Na naše komínové systémy poskytujeme záruku až 30 let. ODBORNÉ PORADENSTVÍ Naši specialisté Vám připraví cenovou nabídku, poradí s výběrem komínu, spočítají spalinovou cestu nebo zajistí revizi. Nabízíme také školení pro montážní firmy. Rádi Vám pomůžeme

3 CIHELNÉ KOMÍNOVÉ TVAROVKY komín z cihelných tvarovek Dům postavený z cihelného zdiva ideálně doplňuje komín postavený ze stejného materiálu broušených komínových tvarovek stejné modulové výšky jako zdivo. Díky vynikajícím vlastnostem cihelných tvarovek lze ale konstrukci komínového systému HELUZ použít i ve stavbách z ostatních materiálů a také při rekonstrukcích staveb. Způsob nanášení malty Lepicí malta se na komínové tvarovky nejlépe nanáší válečkem, který je součástí dodávky komínu. Tvarovky se nejprve důkladně očistí od prachu a nečistot a navlhčí pomocí štětce. Poté je nutné nanést na všechny styčné plochy pomocí válečku dostatečné množství malty a tvarovku ihned osadit. Sada na nanášení malty je dodávána ZDARMA jako součástí dodávky komínu umístění KOMÍNOVÉHO TĚLESA Cihelné komínové tvarovky HU vyplněné betonem Pro snadnější umístění komínového tělesa do požadované výšky je možné použít komínové tvarovky, které se seříznou na požadovanou výšku, stáhnou vázacím drátem a vyplní betonem. Na takto vyvýšený komínový základ se usadí betonová podkladová deska s komínem, jejíž spodní hrana má být v úrovni čisté podlahy. snížení prostupu tepla Vysypáním dutin cihelné tvarovky perlitem se sníží součinitel prostupu tepla komínového pláště ve svislém směru a tím se sníží tepelné ztráty vytápěných prostorů přes komínové těleso. Tvarovky s perlitem lze jednoduše zadat v kalkulačním programu zaškrtnutím políčka u daného textu s doprovodným obrázkem. Průchod stropem Průchod střechou 3

4 heluz klasik Možnosti ukončení na stranách Komínový systém je určený pro všechny druhy paliv a všechny druhy spotřebičů s přirozeným odvodem spalin. Tento systém je tvořen broušenou cihelnou komínovou tvarovkou, tepelnou izolací a komínovou vložkou. Všechny tři vrstvy společně tvoří celistvý komínový průduch, který je odolný vůči teplotním i vlhkostním změnám. Zadní odvětrání průduchu pak zajišťuje správnou funkci komínu. Komínový systém HELUZ KLASIK se začíná stavět na podkladovou desku, která nese všechny komínové komponenty. Šamotové vložky Komínové vložky, připojení sopouchu a dvířkové tvarovky systému jsou vyrobeny z kvalitního šamotu, který je vysoce odolný vůči vysokým teplotám a kyselému kondenzátu. Systém HELUZ KLASIK je možné kombinovat s jakýmkoliv jiným komínovým systémem HELUZ (kromě systému MINI) včetně celé nebo poloviční prázdné šachty. Systém je také vhodný pro rekonstrukce komínů. komínová vložka tepelná izolace cihelná tvarovka Připojení sopouchu 45 Připojení sopouchu 90 HELUZ KLASIK Kombinace komínových systémů HELUZ KLASIK a HELUZ MULTI - tzv. dvouprůduch» třívrstvý komínový systém» pro spotřebiče s přirozeným tahem (N1)» průměr vložek: 160 a 200 mm» požární odolnost EI 90» záruka 30 let

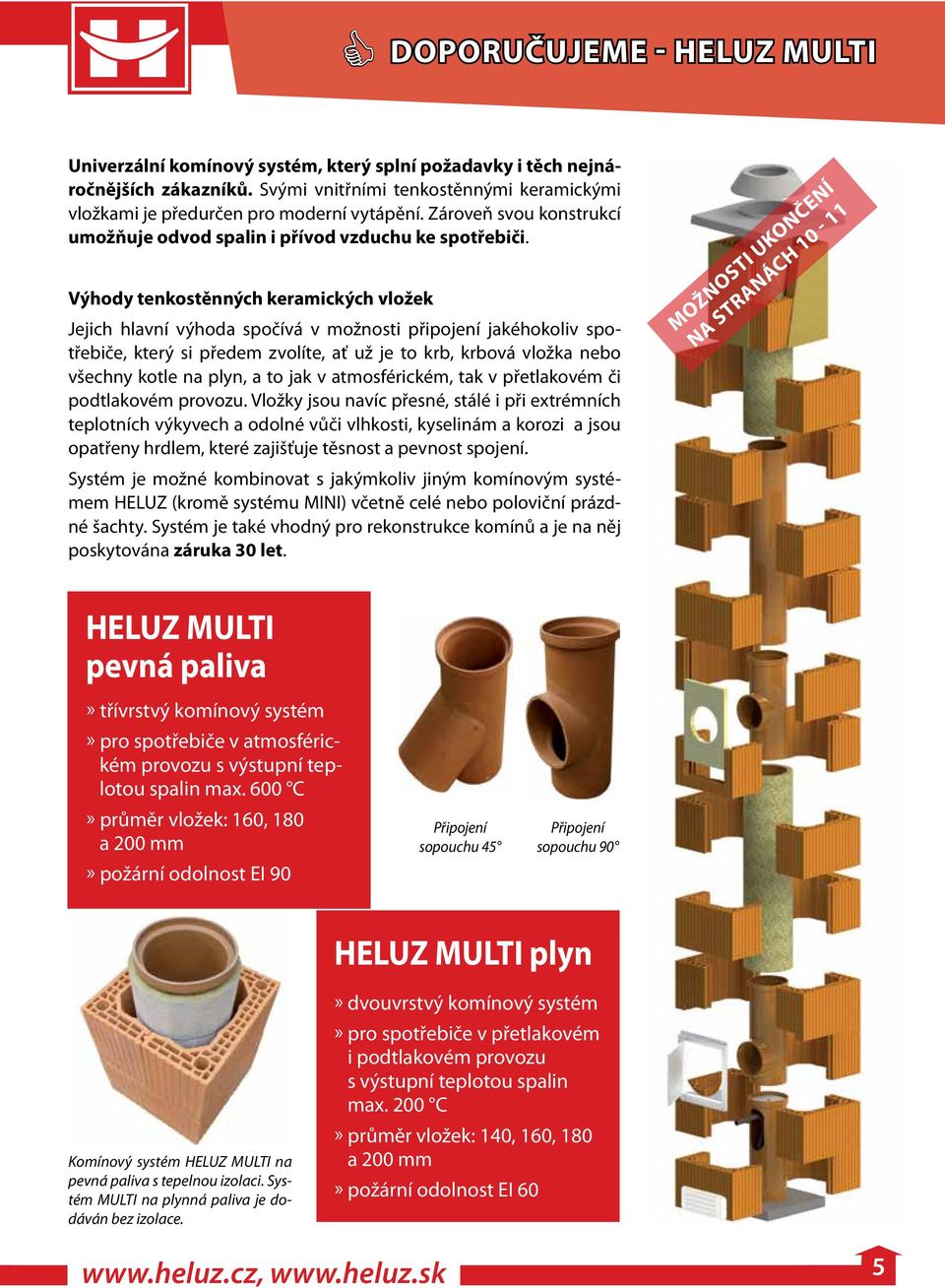

5 doporučujeme - heluz multi Univerzální komínový systém, který splní požadavky i těch nejnáročnějších zákazníků. Svými vnitřními tenkostěnnými keramickými vložkami je předurčen pro moderní vytápění. Zároveň svou konstrukcí umožňuje odvod spalin i přívod vzduchu ke spotřebiči. Výhody tenkostěnných keramických vložek Jejich hlavní výhoda spočívá v možnosti připojení jakéhokoliv spotřebiče, který si předem zvolíte, ať už je to krb, krbová vložka nebo všechny kotle na plyn, a to jak v atmosférickém, tak v přetlakovém či podtlakovém provozu. Vložky jsou navíc přesné, stálé i při extrémních teplotních výkyvech a odolné vůči vlhkosti, kyselinám a korozi a jsou opatřeny hrdlem, které zajišťuje těsnost a pevnost spojení. Systém je možné kombinovat s jakýmkoliv jiným komínovým systémem HELUZ (kromě systému MINI) včetně celé nebo poloviční prázdné šachty. Systém je také vhodný pro rekonstrukce komínů a je na něj poskytována záruka 30 let. Možnosti ukončení na stranách HELUZ MULTI pevná paliva» třívrstvý komínový systém» pro spotřebiče v atmosférickém provozu s výstupní teplotou spalin max. 600 C» průměr vložek: 160, 180 a 200 mm» požární odolnost EI 90 Připojení sopouchu 45 Připojení sopouchu 90 HELUZ MULTI plyn Komínový systém HELUZ MULTI na pevná paliva s tepelnou izolaci. Systém MULTI na plynná paliva je dodáván bez izolace.» dvouvrstvý komínový systém» pro spotřebiče v přetlakovém i podtlakovém provozu s výstupní teplotou spalin max. 200 C» průměr vložek: 140, 160, 180 a 200 mm» požární odolnost EI

6 heluz plyn Možnosti ukončení na stranách Dvousložkový komínový systém je vhodný pro spotřebiče na plynná a kapalná paliva, a to jak v přetlakovém, tak i podtlakovém provozu s maximální výstupní teplotou spalin 120 C. Vlastnosti komínové systému HELUZ PLYN Tento systém je tvořen plastovou komínovou vložkou a broušenou cihelnou komínovou tvarovkou. Vysoce kvalitní plastové vložky se vyznačují extrémní odolností vůči agresivním kondenzátům, které vznikají při provozu nízkoteplotních a kondenzačních kotlů a vysokou teplotní stálostí. Přívod vzduchu ke spotřebiči a odvod spalin jedním komínovým tělesem (průduchem) je možný díky speciální konstrukci ukončovací hlavice odkouření. Systém je možné kombinovat s jakýmkoliv jiným komínovým systémem HELUZ (kromě systému MINI) včetně celé nebo poloviční prázdné šachty. Komínový systém HELUZ PLYN s plastovou vložkou Kombinace komínových systémů HELUZ MULTI, HELUZ PLYN a prázdné ventilační šachty - tzv. tříprůduch HELUZ PLYN Komínový systém HELUZ PLYN je ukončen hlavicí odkouření, která odvádí spaliny a zároveň postranními otvory přivádí vzduch ke spotřebiči» dvouvrstvý komínový systém» pro spotřebiče na plynná a kapalná paliva v přetlakovém i podtlakovém provozu» max. teplota spalin 120 C» průměr vložek: 80, 110,125 a 160 mm» požární odolnost EI 60» záruka 15 let

7 heluz metal Potřebujete postavit komín a nevíte, jaký spotřebič na něj v budoucnu napojíte? Pak pro Vás máme řešení v podobě systému HELUZ METAL, který zvládne současně vysoké provozní teploty a i vysoký přetlak. Tento komínový systém je vhodný pro všechny druhy paliv a všechny typy spotřebičů. Může být použit jak pro atmosférický, tak i pro přetlakový a zvládne i vysokopřetlakový provoz. Možnosti ukončení na stranách Výhody systému s nerezovými vložkami Nerezové vložky jsou podstatně lehčí než jiné materiály, kyselinovzdorné, vysoce odolné (nedochází k jejich popraskání vlivem velkého výkyvu teplot) a nenasákavé. Díky své malé tloušťce se vyznačují velmi malou akumulací tepla. To přináší rychlé ohřátí celé kouřové cesty a tím rychlé překlenutí rosného bodu spalin. Hladké stěny vložek brání usazování pevných částí zplodin na vnitřním povrchu. Komín se po vystavění může okamžitě začít používat. Nemusí se čekat na vytvrdnutí spojovacího tmelu. Systém je možné kombinovat s jakýmkoliv jiným komínovým systémem HELUZ (kromě systému MINI) včetně celé nebo poloviční prázdné šachty a je na něj poskytována záruka 10 let. HELUZ METAL - N» pro atmosférický provoz (0 Pa)» tloušťka stěny: 1 mm» průměry: 160 a 200 mm Nerezová vložka HELUZ METAL - H» pro vysokopřetlak (do Pa)» tloušťka stěny: 0,6 mm» průměry: 80, 100, 120, 160 a 200 mm HELUZ METAL - P» pro přetlak (do 200 Pa)» tloušťka stěny: 0,6 mm» průměry: 80, 100, 120, 160 a 200 mm v Nerezový límec Nerezový límec se stříškou 7

8 heluz izostat - doporučujeme Možnosti ukončení na stranách Komínový systém s izostatickými vložkami nové generace vyráběnými nejmodernější technologií. Tyto systémové komíny jsou vhodné pro všechny druhy paliv a pro všechny typy spotřebičů s přirozeným i nuceným odvodem spalin. Vhodné jsou i pro společné komíny od plynových kotlů pro podtlakový i přetlakový provoz. Systém umožňuje i přívod vzduchu ke spotřebiči jedním komínovým tělesem. Výhody izostatických vložek Izostatická vložka dobře odolává velkým teplotním změnám, kyselinám a korozi a nevadí jí ani přímý kontakt s plamenem. Díky své malé tloušťce při zatápění rychle ohřívá, což přináší rychlé překlenutí rosného bodu spalin. Hladké stěny vložek brání usazování pevných částí zplodin na vnitřním povrchu. Díky své téměř nulové nasákavosti je vhodná jak pro suchý, tak i pro mokrý provoz. Hrdlové spojení izostatických vložek společně se spárovací hmotou, nebo žáruvzdorným silikonem zajišťuje vynikající těsnost systému. Systém je možné kombinovat s jakýmkoliv jiným komínovým systémem HELUZ (kromě systému MINI) včetně celé nebo poloviční prázdné šachty a je na něj poskytována záruka 30 let. HELUZ IZOSTAT pevná paliva Izostatická vložka HELUZ IZOSTAT plyn» třívrstvý komínový systém» pro spotřebiče v atmosférickém provozu s výstupní teplotou spalin max. 600 C» průměr vložek: 160, 180 a 200 mm» požární odolnost EI 90» dvouvrstvý komínový systém» pro spotřebiče v přetlakovém i podtlakovém provozu s výstupní teplotou spalin max. 200 C» průměr vložek: 80, 100, 120, 140, 160, 180 a 200 mm» požární odolnost EI 60 Připojení sopouchu - HELUZ IZOSTAT

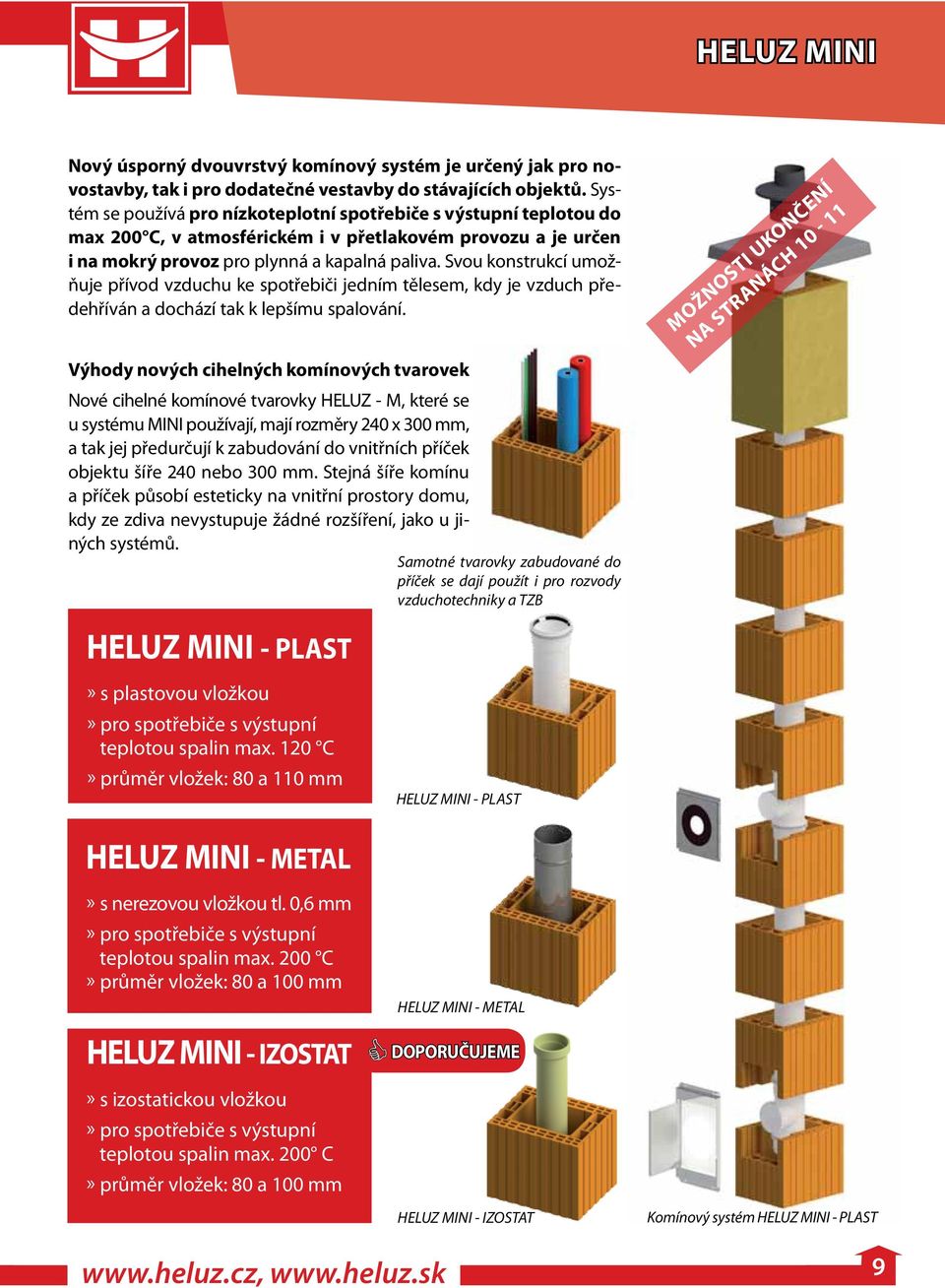

9 heluz mini Nový úsporný dvouvrstvý komínový systém je určený jak pro novostavby, tak i pro dodatečné vestavby do stávajících objektů. Systém se používá pro nízkoteplotní spotřebiče s výstupní teplotou do max 200 C, v atmosférickém i v přetlakovém provozu a je určen i na mokrý provoz pro plynná a kapalná paliva. Svou konstrukcí umožňuje přívod vzduchu ke spotřebiči jedním tělesem, kdy je vzduch předehříván a dochází tak k lepšímu spalování. Výhody nových cihelných komínových tvarovek Nové cihelné komínové tvarovky HELUZ - M, které se u systému MINI používají, mají rozměry 240 x 300 mm, a tak jej předurčují k zabudování do vnitřních příček objektu šíře 240 nebo 300 mm. Stejná šíře komínu a příček působí esteticky na vnitřní prostory domu, kdy ze zdiva nevystupuje žádné rozšíření, jako u jiných systémů. Samotné tvarovky zabudované do příček se dají použít i pro rozvody vzduchotechniky a TZB Možnosti ukončení na stranách HELUZ MINI - PLAST» s plastovou vložkou» pro spotřebiče s výstupní teplotou spalin max. 120 C» průměr vložek: 80 a 110 mm HELUZ MINI - METAL» s nerezovou vložkou tl. 0,6 mm» pro spotřebiče s výstupní teplotou spalin max. 200 C» průměr vložek: 80 a 100 mm HELUZ MINI - IZOSTAT» s izostatickou vložkou» pro spotřebiče s výstupní teplotou spalin max. 200 C» průměr vložek: 80 a 100 mm HELUZ MINI - PLAST HELUZ MINI - METAL doporučujeme HELUZ MINI - IZOSTAT Komínový systém HELUZ MINI - PLAST 9

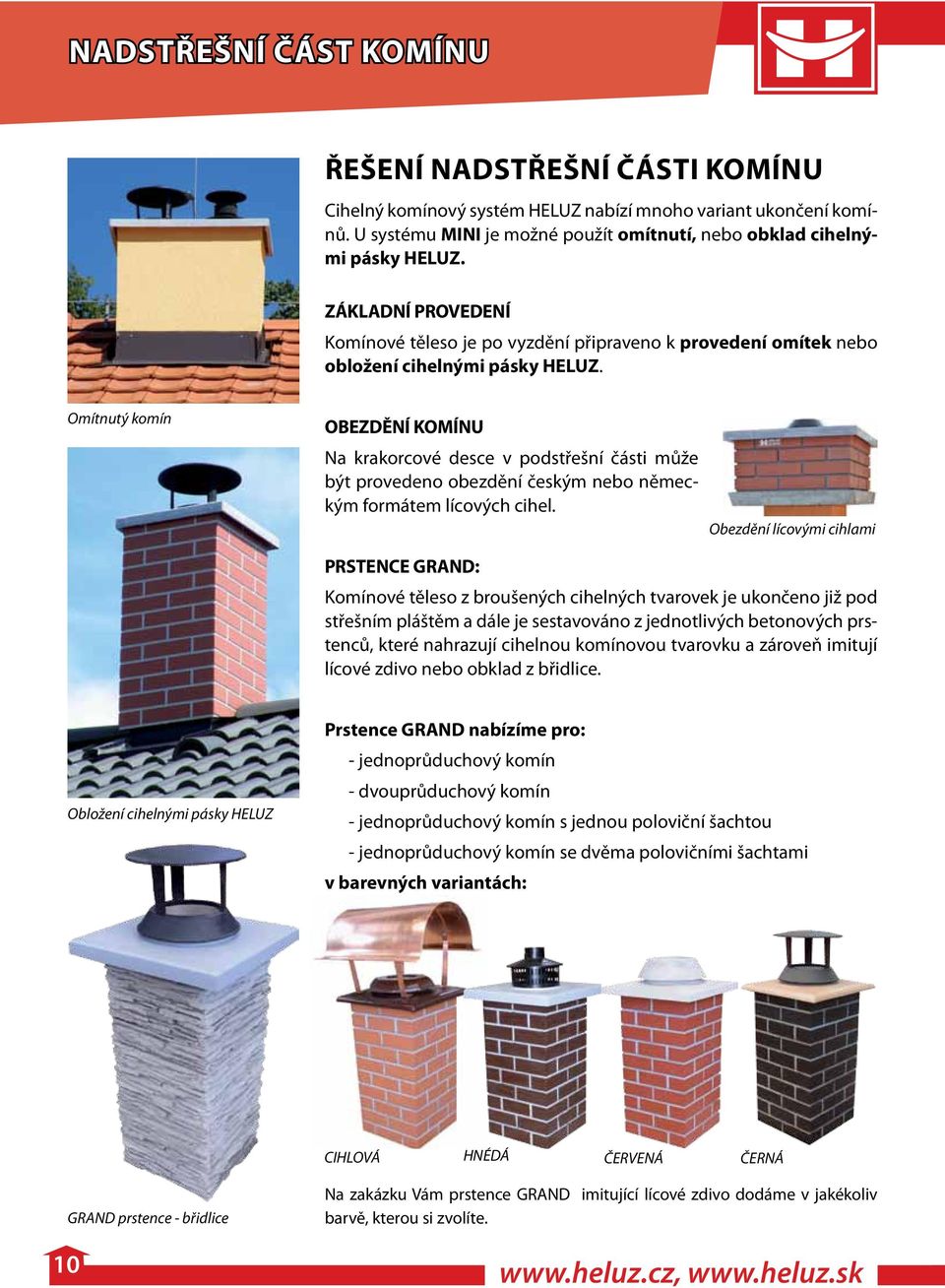

10 nadstřešní část komínu řešení nadstřešní části komínu Cihelný komínový systém HELUZ nabízí mnoho variant ukončení komínů. U systému MINI je možné použít omítnutí, nebo obklad cihelnými pásky HELUZ. ZÁKLADNÍ PROVEDENÍ Komínové těleso je po vyzdění připraveno k provedení omítek nebo obložení cihelnými pásky HELUZ. Omítnutý komín OBEZDĚNÍ KOMÍNU Na krakorcové desce v podstřešní části může být provedeno obezdění českým nebo německým formátem lícových cihel. Obezdění lícovými cihlami PRSTENCE GRAND: Komínové těleso z broušených cihelných tvarovek je ukončeno již pod střešním pláštěm a dále je sestavováno z jednotlivých betonových prstenců, které nahrazují cihelnou komínovou tvarovku a zároveň imitují lícové zdivo nebo obklad z břidlice. Obložení cihelnými pásky HELUZ Prstence GRAND nabízíme pro: - jednoprůduchový komín - dvouprůduchový komín - jednoprůduchový komín s jednou poloviční šachtou - jednoprůduchový komín se dvěma polovičními šachtami v barevných variantách: CIHLOVÁ HNĚDÁ ČERVENÁ ČERNÁ GRAND prstence - břidlice Na zakázku Vám prstence GRAND imitující lícové zdivo dodáme v jakékoliv barvě, kterou si zvolíte

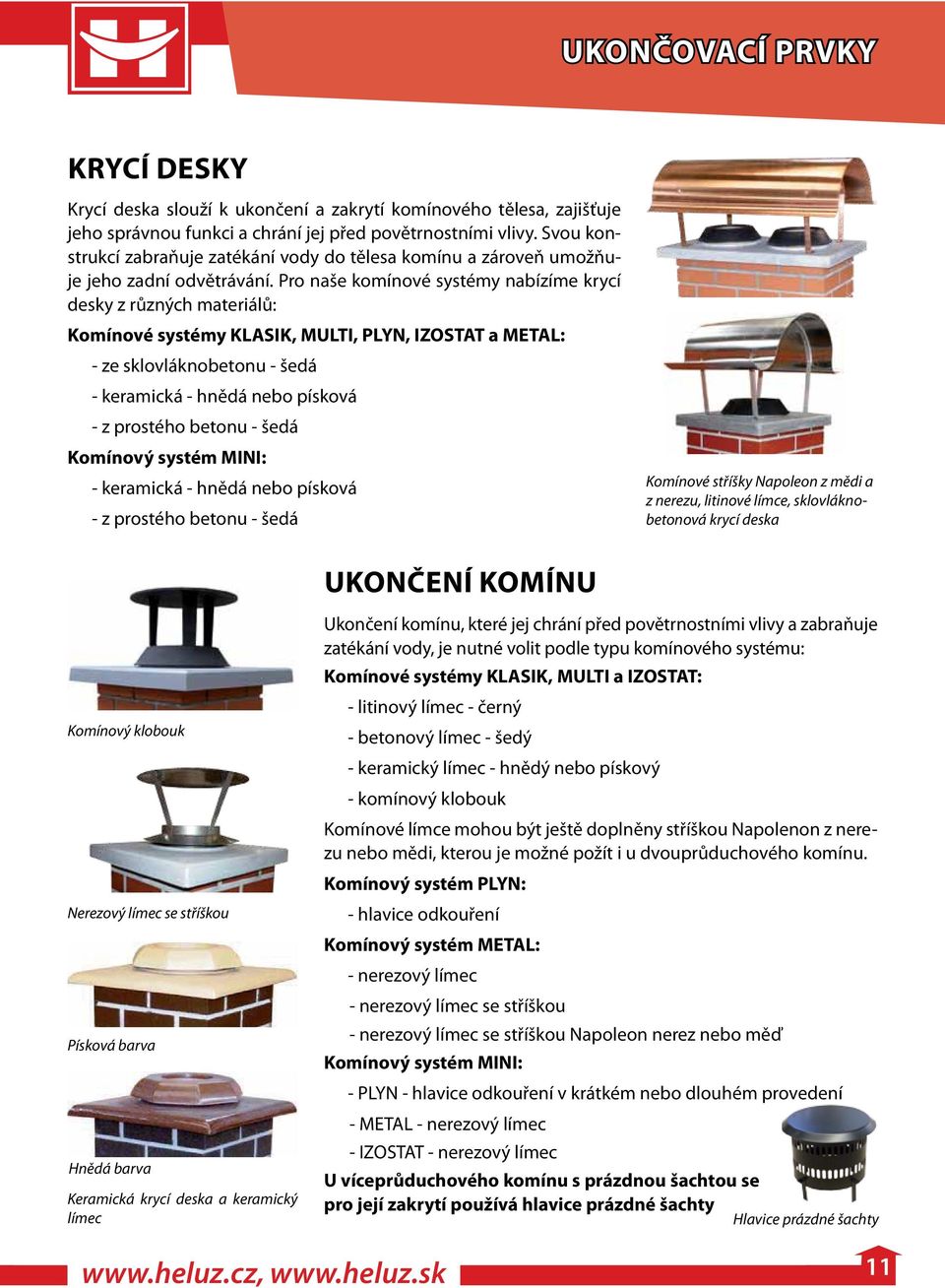

11 ukončovací prvky krycí desky Krycí deska slouží k ukončení a zakrytí komínového tělesa, zajišťuje jeho správnou funkci a chrání jej před povětrnostními vlivy. Svou konstrukcí zabraňuje zatékání vody do tělesa komínu a zároveň umožňuje jeho zadní odvětrávání. Pro naše komínové systémy nabízíme krycí desky z různých materiálů: Komínové systémy KLASIK, MULTI, PLYN, IZOSTAT a METAL: - ze sklovláknobetonu - šedá - keramická - hnědá nebo písková - z prostého betonu - šedá Komínový systém MINI: - keramická - hnědá nebo písková - z prostého betonu - šedá Komínové stříšky Napoleon z mědi a z nerezu, litinové límce, sklovláknobetonová krycí deska Komínový klobouk Nerezový límec se stříškou Písková barva Hnědá barva Keramická krycí deska a keramický límec Ukončení komínu Ukončení komínu, které jej chrání před povětrnostními vlivy a zabraňuje zatékání vody, je nutné volit podle typu komínového systému: Komínové systémy KLASIK, MULTI a IZOSTAT: - litinový límec - černý - betonový límec - šedý - keramický límec - hnědý nebo pískový - komínový klobouk Komínové límce mohou být ještě doplněny stříškou Napolenon z nerezu nebo mědi, kterou je možné požít i u dvouprůduchového komínu. Komínový systém PLYN: - hlavice odkouření Komínový systém METAL: - nerezový límec - nerezový límec se stříškou - nerezový límec se stříškou Napoleon nerez nebo měď Komínový systém MINI: - PLYN - hlavice odkouření v krátkém nebo dlouhém provedení - METAL - nerezový límec - IZOSTAT - nerezový límec U víceprůduchového komínu s prázdnou šachtou se pro její zakrytí používá hlavice prázdné šachty Hlavice prázdné šachty 11

12 půdorys, prázdná šachta PŮDORYS komínového tělesa Tříprůduchový komín Půdorys jednoprůduchového komínového tělesa je 400 x 400 mm, jednoprůduchového tělesa s poloviční šachtou 600 x 400 mm a dvouprůduchového tělesa 800 x 400 mm. Každý další průduch prodlouží komínové těleso o dalších 400 mm a poloviční šachta o 200 mm. celá a poloviční Prázdná šachta Potřebujeme-li v objektu vytvořit svislý prostup v celé jeho výšce, pak můžeme použít prázdnou šachtu, nebo poloviční prázdnou šachtu. Tato šachta může sloužit pro přívod vzduchu ke spotřebiči, odvětrání místností, koupelen, WC, odvod vzduchu od digestoře apod. Může být použita i pro rozvod TZB jako jsou satelitní a anténní rozvody, pro umístění svislého potrubí dešťové kanalizace k odvodnění plochých střech nebo je možné jí vytvořit jako záložní šachtu a teprve v budoucnu ji dodatečně vyvložkovat nebo vystrojit podle potřeby. Pozn.: Pokud je prázdná šachta použita ve spojení se systémem KLASIK, nebo MULTI, pak je nutné uvnitř prázdné šachty dodržet od vnitřní stěny vzdálenost od hořlavých materiálů min. 50 mm řešení prázdné šachty Dvouprůduchový komín s prázdnou šachtou K polovičním šachtám nabízíme krycí desky: Vnitřní prostory prázdné šachty jsou v průměru cca 290 mm a s komínovým tělesem je spojena pomocí broušených cihelných tvarovek HT, které se používají v každé druhé řadě. Poloviční prázdná šachta je po celé délce tvořena cihelnými tvarovkami HUS a s komínovým tělesem je provázána pomocí korozivzdorných kotev v každé třetí ložné spáře. Vnitřní plocha má rozměry cca 290 x 140 mm Možnosti použití poloviční šachty» jeden a půl průduch» dvou a půl průduch» jednoprůduch se dvěma polovičními šachtami» dvouprůduch se dvěma polovičními šachtami

13 komínová stavebnice Komínové ukončení Nadstřešní část komínu Varianty: ZÁKLAD pro opatření omítkou nebo cihelnými pásky a GRAND s prstenci cihlové barvy Průměry: 160 a 200 mm Délka: 1 m Komínový set slouží pro prodloužení komínového tělesa HELUZ KLASIK o libovolnou délku Průměry: 160 a 200 mm Délky: 1 m, 2 m a 3 m Složení: cihelné komínové tvarovky, komínové vložky, tepelná izolace, lepicí malta a spárovací hmota Komínový základ založení komínového tělesa HELUZ KLASIK Průměry: 160 a 200 mm Délka: 3,5 m Připojení sopouchu: 45 a 90 Složení: cihelné komínové tvarovky, komínové vložky, tepelná izolace, připojení sopouchu s čelní izolační deskou, větrací mřížka, kondenzátní jímka se skleničkou, dvířková tvarovka s komínovými dvířky, lepicí malta a spárovací hmota Komínový komplet kompletní komín k okamžitému odběru Varianty: základ, kde je nadstřešní část připravená pro omítnutí nebo opatření cihelnými pásky (cihelné pásky nejsou součástí dodávky) a varianta GRAND s prstenci cihlové barvy Průměry: 160, 180 a 200 mm Délky: 6 m, 7 m, 8 m a 9 m Připojení sopouchu: 45 a 90 Výška nadstřešní části: 1 m u varianty GRAND a max. 1,3 m u varianty ZÁKLAD Složení: cihelné komínové tvarovky, komínové vložky, tepelná izolace, připojení sopouchu s čelní izolační deskou, větrací mřížka, kondenzátní jímka se skleničkou, dvířková tvarovka s komínovými dvířky, krycí deska, komínový límec, lepicí malta, spárovací hmota a příslušenství (u varianty GRAND jsou součástí dodávky navíc prstence GRAND cihlové barvy, spojovací a zálivková hmota a zpevňující výztuž) Komínový komplet nabízíme také pro systém HELUZ MULTI Palety je možné ukládat na sebe 13

14 Komínový nástavec, přímý kouřovod komínový nástavec Pokud potřebujete prodloužit nový nebo stávající komín systému KLASIK, MULTI nebo IZOSTAT, nebo je zděná nadstřešní část komínu příliš dlouhá, je možné pro dosažení potřebné výšky použít komínový nástavec. Je vyroben z dvojitého leštěného nerezového plechu o tloušťce 1 mm, který je uvnitř opatřen tepelnou izolací. Jeho spodní (připevňovací) část zároveň tvoří krycí deska, která je pevně spojena s komínovým tělesem a umožňuje zadní odvětrávání, v případě systému MULTI zajišťuje přisávání vzduchu ke spotřebiči. Komínový nástavec je dodáván v sadách o průměrech 140, 160 a 200 mm, ve variantě s hlavou i bez hlavy. Nabízené délky jsou: 0,53 m; 0,78 m; 0,98 m; 1,23 m; 1,48 m; 1,93 m; 2,18 m a 2,43 m. Maximální délka nástavce bez ukotvení je 2,43 m. Přímý kouřovod s funkcí komínu Nelze-li napojit spotřebič do běžného komínového tělesa, je možné použít přímý kouřovod. Jeho průchozí komínová pata (obr. 1) se umisťuje na nosnou stropní konstrukci. Pata umožňuje prostup nerezového nástavce stropní konstrukcí a napojení kouřovodu od spotřebiče (obr. 2). Zároveň nese všechny prvky komínového tělesa a zajišťuje jeho zadní větrání. Jeho výška je však dle normy omezena podle typu připojeného spotřebiče. Přímý kouřovod dodáváme o průměru 160 a 200 mm pro systém KLA- SIK a 140, 160 a 200 mm pro systém MULTI. Konstrukce přímého kouřovodu 2 1 rekonstrukce komínů Máte špatný stav nadstřešní části vašeho jednoprůduchového komína? S naší Sanační sadou HELUZ Profi jej snadno opravíte a Váš komín bude zase jako nový. A opravdu bude. Nový Sanační díl HELUZ Profi představuje revoluční řešení pro rekonstrukci vašeho komínu. Přechodový dvouplášťový díl je vyroben z nerezavějící oceli a opatřen vnitřní tepelnou izolací, která zamezuje prostupu tepla mezi přechodovou kovovou konstrukcí a komínovým pláštěm. Používá se bez betonové vynášecí desky nebo paty, která se prohřívá, což má za následek vysoké povrchové teploty komína v tomto místě. Odstraněním betonového přechodu došlo k eliminaci největšího tepelného mostu. Jeho montáž je přitom velmi snadná. Starý, poškozený jednoprůduchový komín ubouráme až do podkrovní části, kde je většinou již v pořádku. Na něj nasadíme sanační díl HELUZ Profi a dále pokračujeme komínovou vložkou s tepelnou izolací a cihelnou komínovou tvarovkou nebo prstenci GRAND. Nadstřešní část komínu můžeme zvolit v libovolné délce i variantě a sladit jí se střechou i celým domem. Připravujeme řešení i pro sanaci dvouprůduchového komína

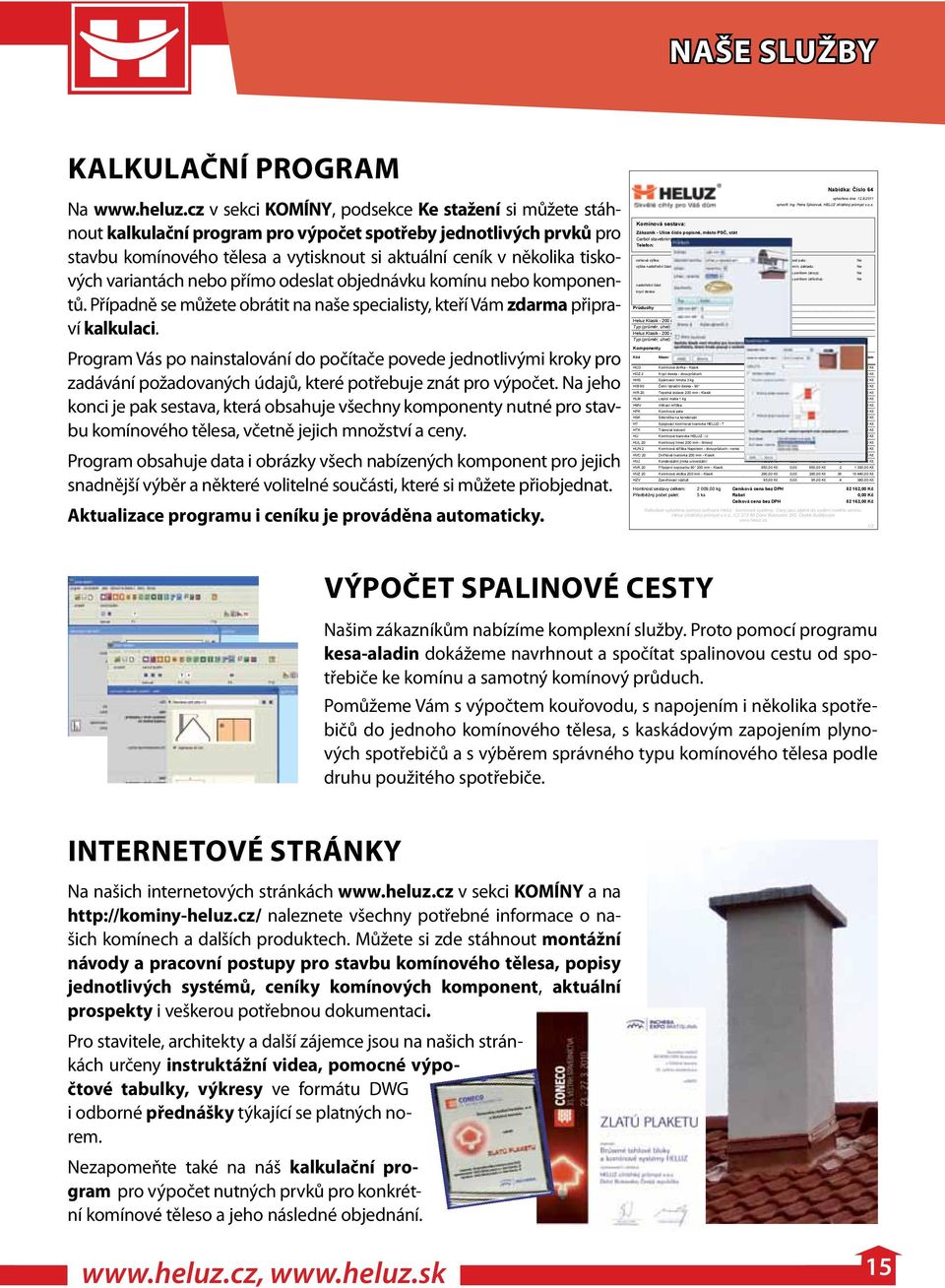

15 naše služby kalkulační program Na v sekci KOMÍNY, podsekce Ke stažení si můžete stáhnout kalkulační program pro výpočet spotřeby jednotlivých prvků pro stavbu komínového tělesa a vytisknout si aktuální ceník v několika tiskových variantách nebo přímo odeslat objednávku komínu nebo komponentů. Případně se můžete obrátit na naše specialisty, kteří Vám zdarma připraví kalkulaci. Program Vás po nainstalování do počítače povede jednotlivými kroky pro zadávání požadovaných údajů, které potřebuje znát pro výpočet. Na jeho konci je pak sestava, která obsahuje všechny komponenty nutné pro stavbu komínového tělesa, včetně jejich množství a ceny. Program obsahuje data i obrázky všech nabízených komponent pro jejich snadnější výběr a některé volitelné součásti, které si můžete přiobjednat. Aktualizace programu i ceníku je prováděna automaticky. Komínová sestava: Zákazník - Ulice číslo popisné, město PSČ, stát Carbol stavebniny -,, Telefon: Nabídka: Číslo 64 vytvořeno dne: vytvořil: Ing. Petra Sýkorová, HELUZ cihlářský průmysl v.o.s. tvarovky pod patu: celková výška: 10 m prázdná šachta: Ne Ne výška nadstřešní 2 m druhá dvířka: Ne Ne části: odečet komín. základu: tvarovky s perlitem (strop): trámové kotvení: Ano Ne tvarovky s perlitem (střecha): Ne nadstřešní část: Základní varianta nad. části: krycí deska: Sklovláknobetonová deska varianta krycí desky: Průduchy Heluz Klasik mm: Límec s napoleonem (nerez) Varianta límce: Litinový - Typ (průměr, úhel): 200 mm 90, Počet: 1 ks Heluz Klasik mm: Límec s napoleonem (nerez) Varianta límce: Litinový - Typ (průměr, úhel): 200 mm 90, Počet: 1 ks Komponenty Kód Název Ceníková cena Sleva% Cena po slevě Počet Cena celkem HCD Komínová dvířka - Klasik 1 185,00 Kč 0, ,00 Kč ,00 Kč HDZ 2 Krycí deska - dvouprůduch 2 100,00 Kč 0, ,00 Kč ,00 Kč HHS Spárovací hmota 3 kg 380,00 Kč 0,00 380,00 Kč 2 760,00 Kč HIB 90 Čelní Izolační deska ,00 Kč 0,00 170,00 Kč 2 340,00 Kč HIR 20 Tepelná izolace 200 mm - Klasik 230,00 Kč 0,00 230,00 Kč ,00 Kč HLM Lepící malta 1 kg 28,00 Kč 0,00 28,00 Kč ,00 Kč HMV Větrací mřížka 359,00 Kč 0,00 359,00 Kč 2 718,00 Kč HPK Komínová pata 850,00 Kč 0,00 850,00 Kč ,00 Kč HSK Sklenička na kondenzát 60,00 Kč 0,00 60,00 Kč 2 120,00 Kč HT Spojovací komínová tvarovka HELUZ - T 79,00 Kč 0,00 79,00 Kč ,00 Kč HTK Trámové kotvení 1 450,00 Kč 0, ,00 Kč ,00 Kč HU Komínová tvarovka HELUZ - U 79,00 Kč 0,00 79,00 Kč ,00 Kč HUL 20 Komínový límec 200 mm - litinový 970,00 Kč 0,00 970,00 Kč ,00 Kč HUN 2 Komínová stříška Napoleon - dvouprůduch - nerez 3 100,00 Kč 0, ,00 Kč ,00 Kč HVC 20 Dvířková tvarovka 200 mm - Klasik 650,00 Kč 0,00 650,00 Kč ,00 Kč HVJ Kondenzátní jímka univerzální 750,00 Kč 0,00 750,00 Kč ,00 Kč HVK 20 Připojení sopouchu mm - Klasik 650,00 Kč 0,00 650,00 Kč ,00 Kč HVZ 20 Komínová vložka 200 mm - Klasik 290,00 Kč 0,00 290,00 Kč ,00 Kč HZV Zpevňovací výztuž 95,00 Kč 0,00 95,00 Kč 4 380,00 Kč Homtnost sestavy celkem: 2 009,00 kg Ceníková cena bez DPH ,00 Kč Předběžný počet palet: 5 ks Rabat 0,00 Kč Celková cena bez DPH ,00 Kč Kalkulace vytvořena pomocí software Heluz - komínové systémy. Ceny jsou platné do vydání nového ceníku. Heluz cihlářský průmysl v.o.s., CZ Dolní Bukovsko 295, České Budějovice 1/2 výpočet spalinové cesty Našim zákazníkům nabízíme komplexní služby. Proto pomocí programu kesa-aladin dokážeme navrhnout a spočítat spalinovou cestu od spotřebiče ke komínu a samotný komínový průduch. Pomůžeme Vám s výpočtem kouřovodu, s napojením i několika spotřebičů do jednoho komínového tělesa, s kaskádovým zapojením plynových spotřebičů a s výběrem správného typu komínového tělesa podle druhu použitého spotřebiče. Internetové stránky Na našich internetových stránkách v sekci KOMÍNY a na naleznete všechny potřebné informace o našich komínech a dalších produktech. Můžete si zde stáhnout montážní návody a pracovní postupy pro stavbu komínového tělesa, popisy jednotlivých systémů, ceníky komínových komponent, aktuální prospekty i veškerou potřebnou dokumentaci. Pro stavitele, architekty a další zájemce jsou na našich stránkách určeny instruktážní videa, pomocné výpočtové tabulky, výkresy ve formátu DWG i odborné přednášky týkající se platných norem. Nezapomeňte také na náš kalkulační program pro výpočet nutných prvků pro konkrétní komínové těleso a jeho následné objednání. 15

16 Odborná pomoc Nabízíme zdarma kalkulaci komínového systému nebo jednotlivých komponent, výpočet spalinové cesty, zajištění revize komínu revizním technikem a odborné poradenství. Na naleznete kontakty na montážní firmy a širokou síť prodejců našich komínových systémů. Doprava v ČR a SR zdarma Při společné dodávce komínů s ostatními stavebními materiály pro hrubou stavbu na uceleném kamionu pro celou ČR a SR zdarma. Více informací Podrobné technické informace naleznete v Technické příručce pro projektanty a stavitele, na prezentačním CD a instruktážním DVD, které jsou poskytovány zdarma. Řešení detailů hrubé stavby s ohledem na minimalizaci tepelných mostů naleznete v Příručce vyhodnocení typických tepelných mostů, která obsahuje detaily pro různé varianty obvodového zdiva z cihelného systému HELUZ a v Tepelné příručce zaměřené na zdivo HELUZ Family. Publikace stojí Kč 190,- ( 7,30,-), CD je za Kč 90,- ( 3,50,-), zvýhodněný komplet tištěné a elektronické verze je za Kč 250,- ( 9,50,-), komplet obou příruček a obou CD nabízíme za zvýhodněnou cenu Kč 400,- Kč ( 16). Příručky je možné si objednat mailem na adrese: marketing@heluz.cz. cihlářský průmysl v. o. s. cihlářský CZ Dolní průmysl Bukovsko v. o. 295 s. České Budějovice CZ Dolní Bukovsko 295 České Budějovice informace pro zákazníky ČR: tel.: , fax: , info@heluz.cz, zákaznická linka: , skype: SR: tel.: , fax: , info@heluz.sk, zákaznická linka: , skype: technické informace informace Ing. Martin ČR: Coufalík, tel.: +420 mobil: , 284 fax: 566, coufalik@heluz.cz, , kominy@heluz.cz info@heluz.cz, zákaznická linka: a pro poradenství zákazníky Bc. Michal SR: Trnka, tel.: +421 mobil: , 620, fax: trnka@heluz.cz , info@heluz.sk, zákaznická linka: Roman Frolich, mobil: , frolich@heluz.cz technické informace tel.: , mobil: , kominy@heluz.cz kontaktní a poradenství místo ČR: tel.: , fax: , prodej@heluz.cz pro objednávání SR: tel.: , fax: , predaj@heluz.sk kontaktní místo ČR: tel.: , fax: , prodej@heluz.cz pro objednávání SR: tel.: , fax: , predaj@heluz.sk Květen Technické změny vyhrazeny. Leden Technické změny vyhrazeny.
