MONTÁŽNÍ NÁVOD - komínový systém HELUZ KLASIK 1

Transkript

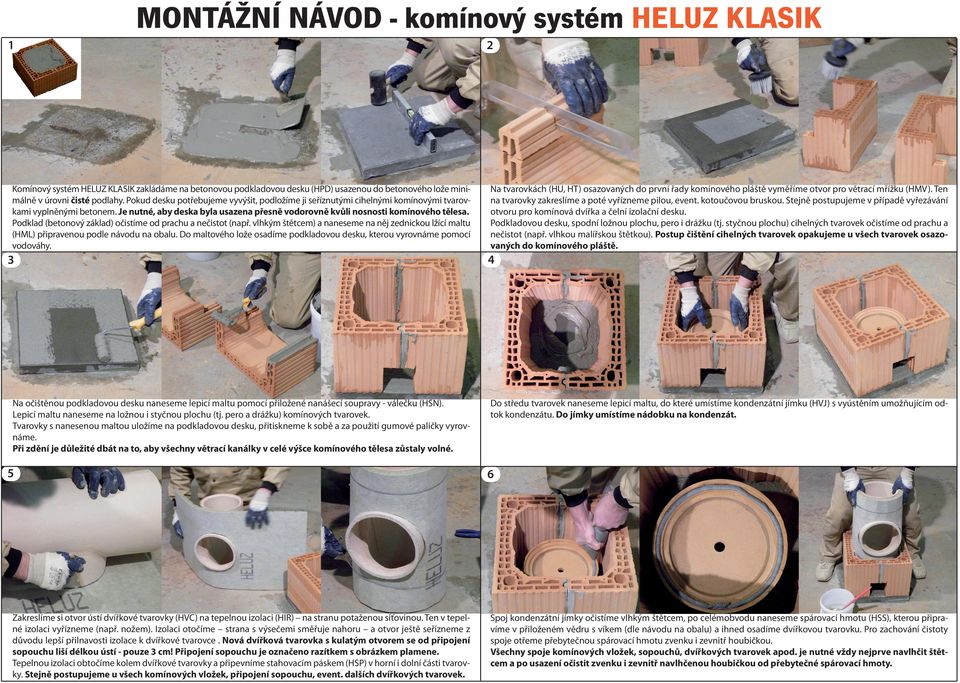

1 MONTÁŽNÍ NÁVOD - komínový systém HELUZ KLASIK 1 Komínový systém HELUZ KLASIK zakládáme na betonovou podkladovou desku (HPD) usazenou do betonového lože minimálně v úrovni čisté podlahy. Pokud desku potřebujeme vyvýšit, podložíme ji seříznutými cihelnými komínovými tvarovkami vyplněnými betonem. Je nutné, aby deska byla usazena přesně vodorovně kvůli nosnosti komínového tělesa. Podklad (betonový základ) očistíme od prachu a nečistot (např. vlhkým štětcem) a naneseme na něj zednickou lžící maltu (HML) připravenou podle návodu na obalu. Do maltového lože osadíme podkladovou desku, kterou vyrovnáme pomocí vodováhy. 3 Na očištěnou podkladovou desku naneseme lepicí maltu pomocí přiložené nanášecí soupravy - válečku (HSN). Lepicí maltu naneseme na ložnou i styčnou plochu (tj. pero a drážku) komínových tvarovek. Tvarovky s nanesenou maltou uložíme na podkladovou desku, přitiskneme k sobě a za použití gumové paličky vyrovnáme. Při zdění je důležité dbát na to, aby všechny větrací kanálky v celé výšce komínového tělesa zůstaly volné. 5 Zakreslíme si otvor ústí dvířkové tvarovky (HVC) na tepelnou izolaci (HIR) na stranu potaženou síťovinou. Ten v tepelné izolaci vyřízneme (např. nožem). Izolaci otočíme strana s výsečemi směřuje nahoru a otvor ještě seřízneme z důvodu lepší přilnavosti izolace k dvířkové tvarovce. Nová dvířková tvarovka s kulatým otvorem se od připojení sopouchu liší délkou ústí - pouze 3 cm! Připojení sopouchu je označeno razítkem s obrázkem plamene. Tepelnou izolaci obtočíme kolem dvířkové tvarovky a připevníme stahovacím páskem (HSP) v horní i dolní části tvarovky. Stejně postupujeme u všech komínových vložek, připojení sopouchu, event. dalších dvířkových tvarovek. 2 Na tvarovkách (HU, HT) osazovaných do první řady komínového pláště vyměříme otvor pro větrací mřížku (HMV). Ten na tvarovky zakreslíme a poté vyřízneme pilou, event. kotoučovou bruskou. Stejně postupujeme v případě vyřezávání otvoru pro komínová dvířka a čelní izolační desku. Podkladovou desku, spodní ložnou plochu, pero i drážku (tj. styčnou plochu) cihelných tvarovek očistíme od prachu a nečistot (např. vlhkou malířskou štětkou). Postup čištění cihelných tvarovek opakujeme u všech tvarovek osazovaných do komínového pláště. 4 Do středu tvarovek naneseme lepicí maltu, do které umístíme kondenzátní jímku (HVJ) s vyústěním umožňujícím odtok kondenzátu. Do jímky umístíme nádobku na kondenzát. 6 Spoj kondenzátní jímky očistíme vlhkým štětcem, po celémobvodu naneseme spárovací hmotu (HSS), kterou připravíme v přiloženém vědru s víkem (dle návodu na obalu) a ihned osadíme dvířkovou tvarovku. Pro zachování čistoty spoje otřeme přebytečnou spárovací hmotu zvenku i zevnitř houbičkou. Všechny spoje komínových vložek, sopouchů, dvířkových tvarovek apod. je nutné vždy nejprve navlhčit štětcem a po usazení očistit zvenku i zevnitř navlhčenou houbičkou od přebytečné spárovací hmoty.

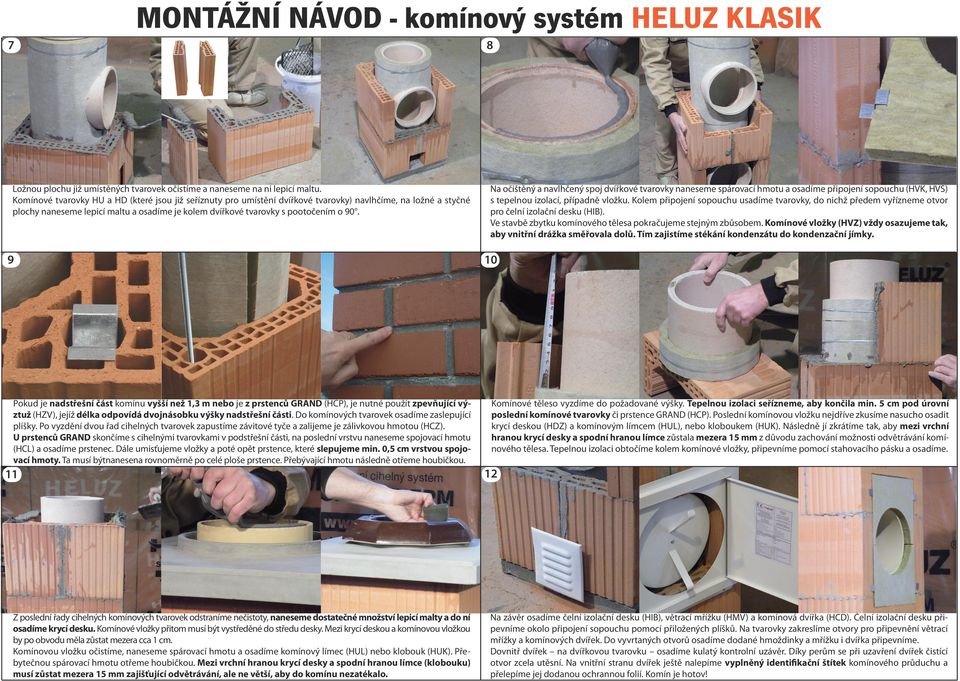

2 MONTÁŽNÍ NÁVOD - komínový systém HELUZ KLASIK 7 Ložnou plochu již umístěných tvarovek očistíme a naneseme na ni lepicí maltu. Komínové tvarovky HU a HD (které jsou již seříznuty pro umístění dvířkové tvarovky) navlhčíme, na ložné a styčné plochy naneseme lepicí maltu a osadíme je kolem dvířkové tvarovky s pootočením o Pokud je nadstřešní část komínu vyšší než 1,3 m nebo je z prstenců GRAND (HCP), je nutné použít zpevňující výztuž (HZV), jejíž délka odpovídá dvojnásobku výšky nadstřešní části. Do komínových tvarovek osadíme zaslepující plíšky. Po vyzdění dvou řad cihelných tvarovek zapustíme závitové tyče a zalijeme je zálivkovou hmotou (HCZ). U prstenců GRAND skončíme s cihelnými tvarovkami v podstřešní části, na poslední vrstvu naneseme spojovací hmotu (HCL) a osadíme prstenec. Dále umisťujeme vložky a poté opět prstence, které slepujeme min. 0,5 cm vrstvou spojovací hmoty. Ta musí býtnanesena rovnoměrně po celé ploše prstence. Přebývající hmotu následně otřeme houbičkou. 11 Z poslední řady cihelných komínových tvarovek odstraníme nečistoty, naneseme dostatečné množství lepicí malty a do ní osadíme krycí desku. Komínové vložky přitom musí být vystředěné do středu desky. Mezi krycí deskou a komínovou vložkou by po obvodu měla zůstat mezera cca 1 cm. Komínovou vložku očistíme, naneseme spárovací hmotu a osadíme komínový límec (HUL) nebo klobouk (HUK). Přebytečnou spárovací hmotu otřeme houbičkou. Mezi vrchní hranou krycí desky a spodní hranou límce (klobouku) musí zůstat mezera 15 mm zajišťující odvětrávání, ale ne větší, aby do komínu nezatékalo. 8 Na očištěný a navlhčený spoj dvířkové tvarovky naneseme spárovací hmotu a osadíme připojení sopouchu (HVK, HVS) s tepelnou izolací, případně vložku. Kolem připojení sopouchu usadíme tvarovky, do nichž předem vyřízneme otvor pro čelní izolační desku (HIB). Ve stavbě zbytku komínového tělesa pokračujeme stejným zbůsobem. Komínové vložky (HVZ) vždy osazujeme tak, aby vnitřní drážka směřovala dolů. Tím zajistíme stékání kondenzátu do kondenzační jímky Komínové těleso vyzdíme do požadované výšky. Tepelnou izolaci seřízneme, aby končila min. 5 cm pod úrovní poslední komínové tvarovky či prstence GRAND (HCP). Poslední komínovou vložku nejdříve zkusíme nasucho osadit krycí deskou (HDZ) a komínovým límcem (HUL), nebo kloboukem (HUK). Následně jí zkrátíme tak, aby mezi vrchní hranou krycí desky a spodní hranou límce zůstala mezera 15 mm z důvodu zachování možnosti odvětrávání komínového tělesa. Tepelnou izolaci obtočíme kolem komínové vložky, připevníme pomocí stahovacího pásku a osadíme. 12 Na závěr osadíme čelní izolační desku (HIB), větrací mřížku (HMV) a komínová dvířka (HCD). Čelní izolační desku připevníme okolo připojení sopouchu pomocí přiložených plíšků. Na tvarovky zakreslíme otvory pro připevnění větrací mřížky a komínových dvířek. Do vyvrtaných otvorů osadíme dodané hmoždinky a mřížku i dvířka připevníme. Dovnitř dvířek na dvířkovou tvarovku osadíme kulatý kontrolní uzávěr. Díky perům se při uzavření dvířek čistící otvor zcela utěsní. Na vnitřní stranu dvířek ještě nalepíme vyplněný identifikační štítek komínového průduchu a přelepíme jej dodanou ochrannou folií. Komín je hotov!

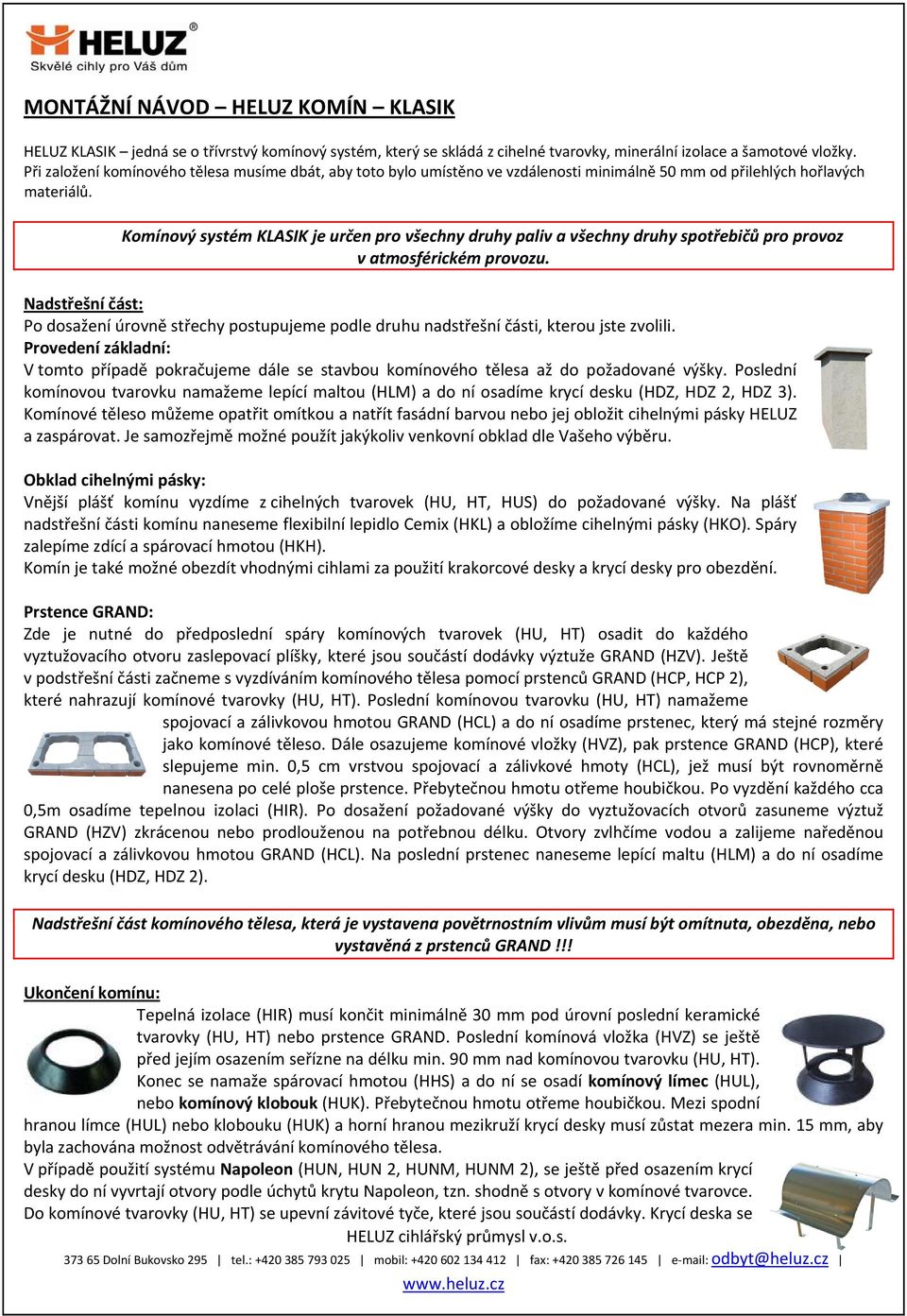

3 MONTÁŽNÍ NÁVOD HELUZ KOMÍN KLASIK HELUZ KLASIK jedná se o třívrstvý komínový systém, který se skládá z cihelné tvarovky, minerální izolace a šamotové vložky. Při založení komínového tělesa musíme dbát, aby toto bylo umístěno ve vzdálenosti minimálně 50 mm od přilehlých hořlavých materiálů. Komínový systém KLASIK je určen pro všechny druhy paliv a všechny druhy spotřebičů pro provoz v atmosférickém provozu. Nadstřešní část: Po dosažení úrovně střechy postupujeme podle druhu nadstřešní části, kterou jste zvolili. Provedení základní: V tomto případě pokračujeme dále se stavbou komínového tělesa až do požadované výšky. Poslední komínovou tvarovku namažeme lepící maltou (HLM) a do ní osadíme krycí desku (HDZ, HDZ 2, HDZ 3). Komínové těleso můžeme opatřit omítkou a natřít fasádní barvou nebo jej obložit cihelnými pásky HELUZ a zaspárovat. Je samozřejmě možné použít jakýkoliv venkovní obklad dle Vašeho výběru. Obklad cihelnými pásky: Vnější plášť komínu vyzdíme z cihelných tvarovek (HU, HT, HUS) do požadované výšky. Na plášť nadstřešní části komínu naneseme flexibilní lepidlo Cemix (HKL) a obložíme cihelnými pásky (HKO). Spáry zalepíme zdící a spárovací hmotou (HKH). Komín je také možné obezdít vhodnými cihlami za použití krakorcové desky a krycí desky pro obezdění. Prstence GRAND: Zde je nutné do předposlední spáry komínových tvarovek (HU, HT) osadit do každého vyztužovacího otvoru zaslepovací plíšky, které jsou součástí dodávky výztuže GRAND (HZV). Ještě v podstřešní části začneme s vyzdíváním komínového tělesa pomocí prstenců GRAND (HCP, HCP 2), které nahrazují komínové tvarovky (HU, HT). Poslední komínovou tvarovku (HU, HT) namažeme spojovací a zálivkovou hmotou GRAND (HCL) a do ní osadíme prstenec, který má stejné rozměry jako komínové těleso. Dále osazujeme komínové vložky (HVZ), pak prstence GRAND (HCP), které slepujeme min. 0,5 cm vrstvou spojovací a zálivkové hmoty (HCL), jež musí být rovnoměrně nanesena po celé ploše prstence. Přebytečnou hmotu otřeme houbičkou. Po vyzdění každého cca 0,5m osadíme tepelnou izolaci (HIR). Po dosažení požadované výšky do vyztužovacích otvorů zasuneme výztuž GRAND (HZV) zkrácenou nebo prodlouženou na potřebnou délku. Otvory zvlhčíme vodou a zalijeme naředěnou spojovací a zálivkovou hmotou GRAND (HCL). Na poslední prstenec naneseme lepící maltu (HLM) a do ní osadíme krycí desku (HDZ, HDZ 2). Nadstřešní část komínového tělesa, která je vystavena povětrnostním vlivům musí být omítnuta, obezděna, nebo vystavěná z prstenců GRAND!!! Ukončení komínu: Tepelná izolace (HIR) musí končit minimálně 30 mm pod úrovní poslední keramické tvarovky (HU, HT) nebo prstence GRAND. Poslední komínová vložka (HVZ) se ještě před jejím osazením seřízne na délku min. 90 mm nad komínovou tvarovku (HU, HT). Konec se namaže spárovací hmotou (HHS) a do ní se osadí komínový límec (HUL), nebo komínový klobouk (HUK). Přebytečnou hmotu otřeme houbičkou. Mezi spodní hranou límce (HUL) nebo klobouku (HUK) a horní hranou mezikruží krycí desky musí zůstat mezera min. 15 mm, aby byla zachována možnost odvětrávání komínového tělesa. V případě použití systému Napoleon (HUN, HUN 2, HUNM, HUNM 2), se ještě před osazením krycí desky do ní vyvrtají otvory podle úchytů krytu Napoleon, tzn. shodně s otvory v komínové tvarovce. Do komínové tvarovky (HU, HT) se upevní závitové tyče, které jsou součástí dodávky. Krycí deska se HELUZ cihlářský průmysl v.o.s Dolní Bukovsko 295 tel.: mobil: fax: e mail: odbyt@heluz.cz

4 osadí do maltového lože (HLM) tak, aby závitové tyče vyčnívaly nad krycí desku. Připevní se komínový límec (HUL) a na závitové tyče se nasadí úchyty krytu Napoleon (HUN, HUN 2, HUNM, HUNM 2), které se dodávanými maticemi přišroubují. Montáž stříšky Napoleon je možné provádět nejdříve za dva až tři dny po zatvrdnutí lepicí malty! Statické zpevnění nadstřešní části: Statické zpevnění není nutné, pokud je nadstřešní část komínového tělesa kratší než 1,3 m od kotvení ke krovu (HTK). V opačném případě se musí do spáry, která je min. 2 vrstvy komínových tvarovek v podstřešní části vložit zaslepovací plíšky, které zabrání zálivkové hmotě proniknout do nižších vrstev komínu. Po vyzdění celé výšky komínového tělesa se ještě před osazením krycí desky provede spojení potřebných dílů závitových tyčí a jejich zapuštění do kotvících otvorů v komínových tvarovkách (HU, HT). Otvory se zvlhčí vodou a do otvorů se nalije betonová zálivková hmota, toto je nutno provádět průběžně. Po vytvrdnutí vzniknou 4 vyztužené betonové sloupky, které komínové těleso dostatečně staticky zpevní. Pravidla pro užívání komínu Je třeba zabránit přímému působení plamene na šamotovou vložku (HVZ). Přímé působení plamene může být příčinou vzniku trhlin (při provizorní temperaci stavby nebo při použití nevhodného typu krbové vložky bez horní clony). Proto platí pro užívání tato pravidla: provizorní topidlo postavit co nejdále od komína a použít dlouhý přívod kouřovými rourami, případně přívod spalin zalomit více koleny (vyloučit možnost vstupu plamene do komína). lokální kamna provozovat v optimálním výkonu změna barvy kouřovodu vlivem teploty znamená zvýšené riziko použít správný typ krbové vložky nebo kamen s clonou zabraňující vstupu plamenů do kouřovodu. Při provozu komínu je nutné zamezit přímému působení plamene na šamotové vložky (HVZ, HVS, HVK) a to i při provozní temperaci stavby! Viz. Záruční list Na každou komínovou vložku je nutné nejdříve poklepat. Pokud nevydává zvonivý zvuk, nesmí se do komínového tělesa zabudovat. Pokud je okolní teplota vyšší než 20 C, je nutné oba konce komínových vložek navlhčit vodou. Při teplotě pod +5 C je montáž komínu nepřípustná. HELUZ cihlářský průmysl v.o.s Dolní Bukovsko 295 tel.: mobil: fax: e mail: odbyt@heluz.cz

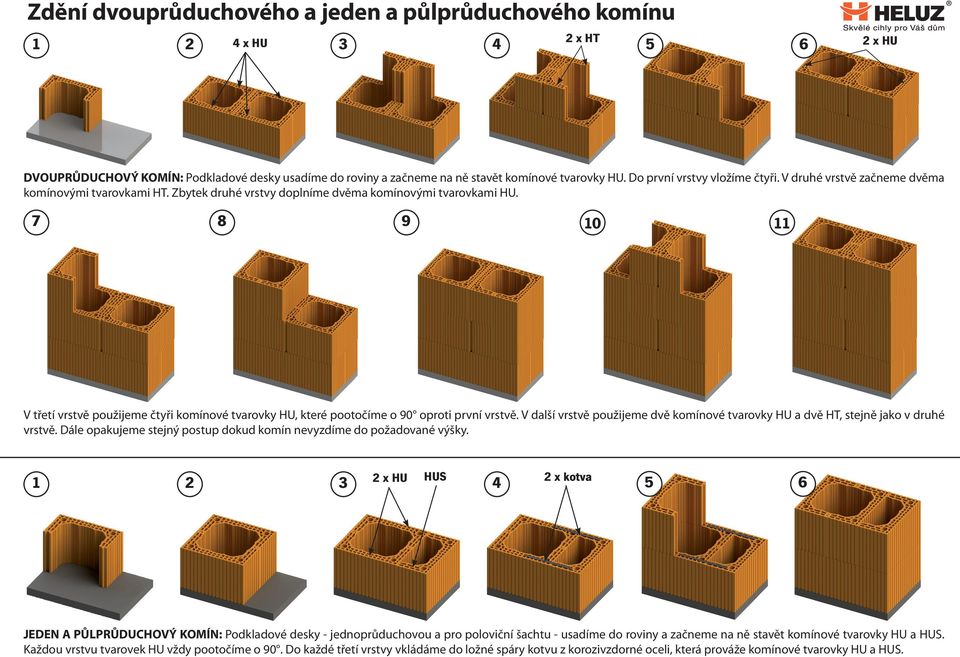

5 Zdění dvouprůduchového a jeden a půlprůduchového komínu x HU x HT x HU DVOUPRŮDUCHOVÝ KOMÍN: Podkladové desky usadíme do roviny a začneme na ně stavět komínové tvarovky HU. Do první vrstvy vložíme čtyři. V druhé vrstvě začneme dvěma komínovými tvarovkami HT. Zbytek druhé vrstvy doplníme dvěma komínovými tvarovkami HU V třetí vrstvě použijeme čtyři komínové tvarovky HU, které pootočíme o 90 oproti první vrstvě. V další vrstvě použijeme dvě komínové tvarovky HU a dvě HT, stejně jako v druhé vrstvě. Dále opakujeme stejný postup dokud komín nevyzdíme do požadované výšky x HU HUS 4 2 x kotva 5 6 JEDEN A PŮLPRŮDUCHOVÝ KOMÍN: Podkladové desky - jednoprůduchovou a pro poloviční šachtu - usadíme do roviny a začneme na ně stavět komínové tvarovky HU a HUS. Každou vrstvu tvarovek HU vždy pootočíme o 90. Do každé třetí vrstvy vkládáme do ložné spáry kotvu z korozivzdorné oceli, která prováže komínové tvarovky HU a HUS.
