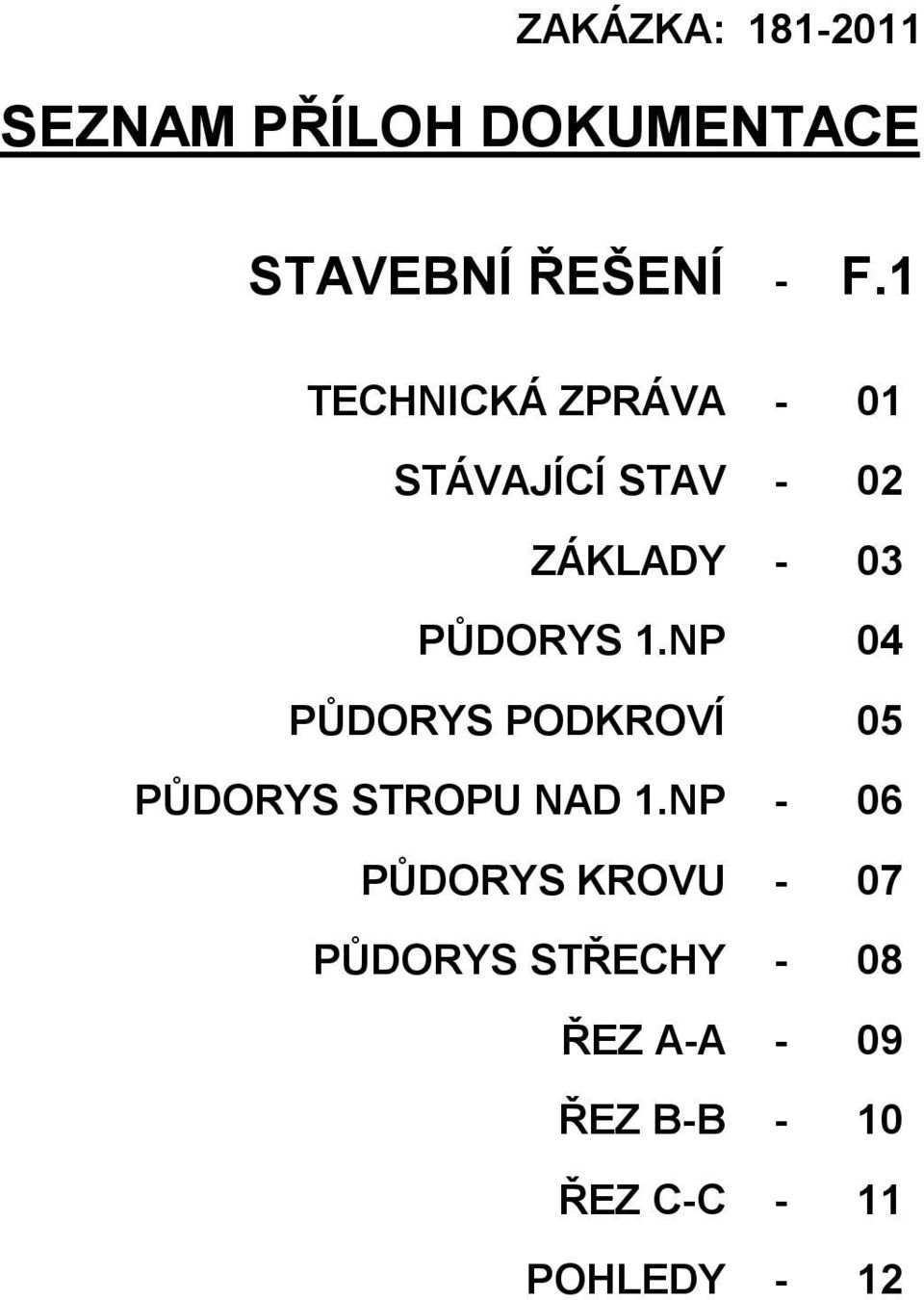

2 ZKÁZK: SEZNM PŘÍLOH DOKUMENTCE STVEBNÍ ŘEŠENÍ - F.1 TECHNICKÁ ZPRÁV - 01 STÁVJÍCÍ STV - 02 ZÁKLDY - 03 PŮDORYS 1.NP 04 PŮDORYS PODKROVÍ 05 PŮDORYS STROPU ND 1.NP - 06 PŮDORYS KROVU - 07 PŮDORYS STŘECHY - 08 ŘEZ ŘEZ B-B - 10 ŘEZ C-C - 11 POHLEDY - 12

3 ZODPOVĚDNÝ PROJEKTNT: ING. TOMÁŠ VYMĚTL VYPRCOVL: SLVKOV U BRN - ZMĚN STVBY č.2 STVEBNÍ ŘEŠENÍ RDIM MRD, ZLTÁ HOR 1335, SLVKOV U BRN ING. EV MRDOVÁ, HUSOV 54, SLVKOV U BRN SLVKOV U BRN, BUČOVICKÁ 493, PRC.Č TECHNICKÁ ZPRÁV ZLTÁ HOR 1227, SLVKOV U BRN DTUM: Č. ZKÁZKY: ZMĚN STVBY PŘÍLOH Č. F.1.01

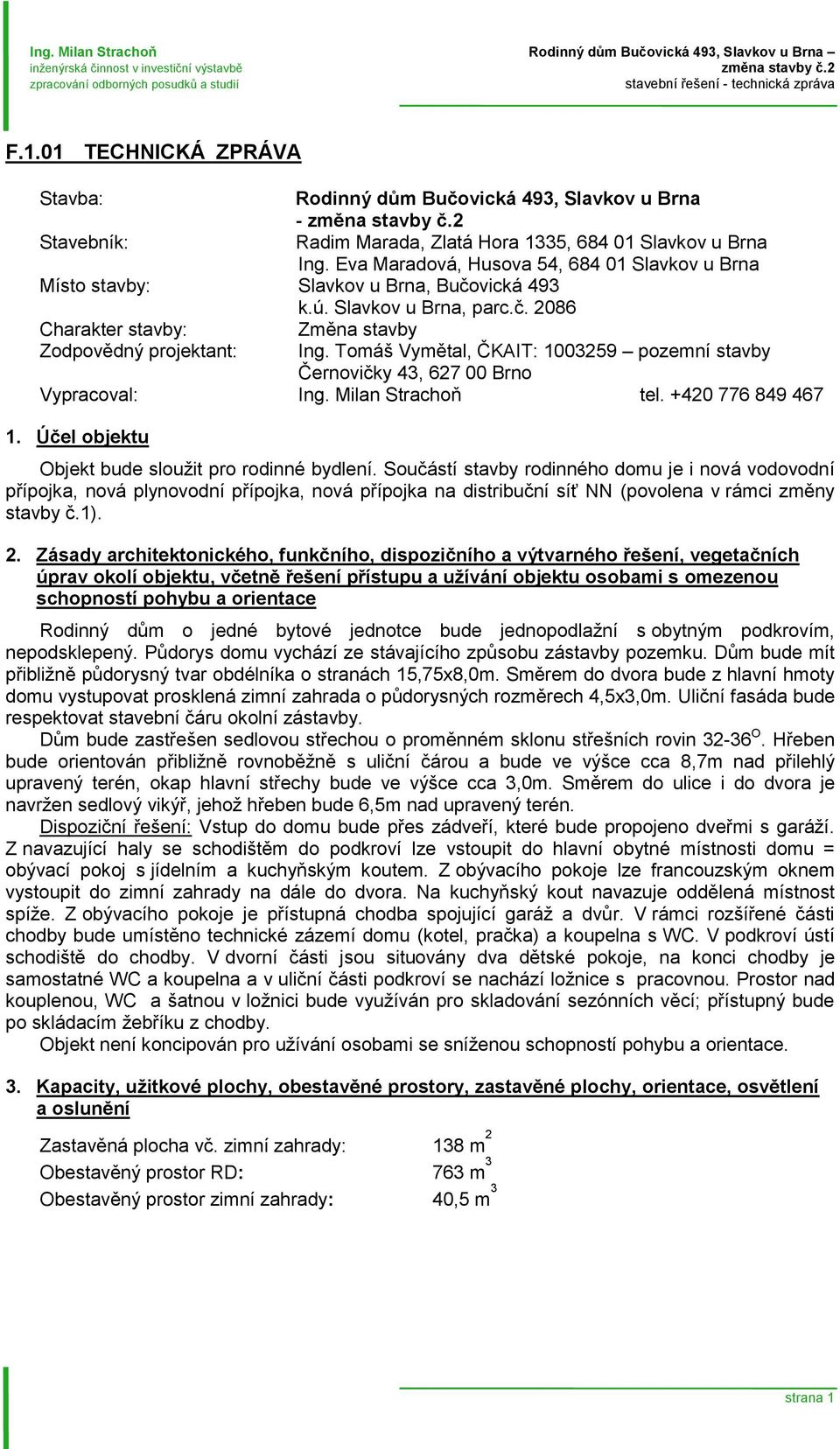

4 Ing. Milan Strachoň Rodinný dům Bučovická 493, Slavkov u Brna inženýrská činnost v investiční výstavbě změna stavby č.2 zpracování odborných posudků a studií stavební řešení - technická zpráva F.1.01 TECHNICKÁ ZPRÁV Stavba: Rodinný dům Bučovická 493, Slavkov u Brna - změna stavby č.2 Stavebník: Radim Marada, Zlatá Hora 1335, Slavkov u Brna Ing. Eva Maradová, Husova 54, Slavkov u Brna Místo stavby: Slavkov u Brna, Bučovická 493 k.ú. Slavkov u Brna, parc.č Charakter stavby: Změna stavby Zodpovědný projektant: Ing. Tomáš Vymětal, ČKIT: pozemní stavby Černovičky 43, Brno Vypracoval: Ing. Milan Strachoň tel Účel objektu Objekt bude sloužit pro rodinné bydlení. Součástí stavby rodinného domu je i nová vodovodní přípojka, nová plynovodní přípojka, nová přípojka na distribuční síť NN (povolena v rámci změny stavby č.1). 2. Zásady architektonického, funkčního, dispozičního a výtvarného řešení, vegetačních úprav okolí objektu, včetně řešení přístupu a užívání objektu osobami s omezenou schopností pohybu a orientace Rodinný dům o jedné bytové jednotce bude jednopodlažní s obytným podkrovím, nepodsklepený. Půdorys domu vychází ze stávajícího způsobu zástavby pozemku. Dům bude mít přibližně půdorysný tvar obdélníka o stranách 15,75x8,0m. Směrem do dvora bude z hlavní hmoty domu vystupovat prosklená zimní zahrada o půdorysných rozměrech 4,5x3,0m. Uliční fasáda bude respektovat stavební čáru okolní zástavby. Dům bude zastřešen sedlovou střechou o proměnném sklonu střešních rovin O. Hřeben bude orientován přibližně rovnoběžně s uliční čárou a bude ve výšce cca 8,7m nad přilehlý upravený terén, okap hlavní střechy bude ve výšce cca 3,0m. Směrem do ulice i do dvora je navržen sedlový vikýř, jehož hřeben bude 6,5m nad upravený terén. Dispoziční řešení: Vstup do domu bude přes zádveří, které bude propojeno dveřmi s garáží. Z navazující haly se schodištěm do podkroví lze vstoupit do hlavní obytné místnosti domu = obývací pokoj s jídelním a kuchyňským koutem. Z obývacího pokoje lze francouzským oknem vystoupit do zimní zahrady na dále do dvora. Na kuchyňský kout navazuje oddělená místnost spíže. Z obývacího pokoje je přístupná chodba spojující garáž a dvůr. V rámci rozšířené části chodby bude umístěno technické zázemí domu (kotel, pračka) a koupelna s WC. V podkroví ústí schodiště do chodby. V dvorní části jsou situovány dva dětské pokoje, na konci chodby je samostatné WC a koupelna a v uliční části podkroví se nachází ložnice s pracovnou. Prostor nad kouplenou, WC a šatnou v ložnici bude využíván pro skladování sezónních věcí; přístupný bude po skládacím žebříku z chodby. Objekt není koncipován pro užívání osobami se sníženou schopností pohybu a orientace. 3. Kapacity, užitkové plochy, obestavěné prostory, zastavěné plochy, orientace, osvětlení a oslunění Zastavěná plocha vč. zimní zahrady: 138 m 2 Obestavěný prostor RD: 763 m 3 Obestavěný prostor zimní zahrady: 40,5 m 3 strana 1

5 Ing. Milan Strachoň Rodinný dům Bučovická 493, Slavkov u Brna inženýrská činnost v investiční výstavbě změna stavby č.2 zpracování odborných posudků a studií stavební řešení - technická zpráva 4. Technické a konstrukční řešení objektu 4.1. Výkopy Výkopové práce budou spočívat ve vyhloubení rýh pro základové pasy a pro kanalizaci. Základové konstrukce pod úrovní stávajícího terénu budou prováděny přímo do výkopu bez bednění. Základovou spáru je nutné odkrýt až těsně před betonáží a je nutné ji chránit před poškozením či znehodnocením - nežádoucí nakypření, rozmáčení deštěm apod. Vykopaná zemina bude použita zpět pro obsypy a zásypy základových konstrukcí s hutněním po vrstvách mocnosti max. 200 mm Základy Předpokládá se využití stávajících základových pasů obvodových stěn. Na úvod stavebních prací bude jejich stav a hloubka ověřen sondou. V případě špatného stavu základových konstrukcí budou tyto provedeny nově z prostého betonu viz níže. Založení dvorní stěny objektu a vnitřních nosných konstrukcí je navrženo plošně na základových pasech z prostého betonu třídy C16/20 XC1 do úrovně nezámrzné hloubky nebo minimálně 1000mm pod upravený terén. Horní úroveň základových pasů bude na úrovni -0,270. Na tuto úroveň bude proveden podkladní beton tl. 120 mm - v celé ploše objektu, s vloženou svařovanou sítí. Při provádění základových konstrukcí bude do základů vložen zemnící pásek. Bude pospojován svařováním a svařovaná místa musí být ošetřena proti korozi např. asfaltem. Při provádění je nutná koordinace s jednotlivými profesemi ohledně prostupů pro jednotlivá vedení vnitřních tras sítí Svislé nosné konstrukce Obvodové stěny budou vyzděny z keramických tvárnic POROTHERM 30 Profi DRYFIX P8 na pěnu. Vnitřní nosné stěny budou vyzděny z keramických tvárnic POROTHERM 24 DRYFIX P10 na pěnu. Pilíř u spíže bude vyzděn z plných pálených cihel CPP P10. Zdivo bude po celém obvodu ukončeno železobetonovými věnci beton C20/25, výztuž 10505(R) (podélná R10, třmínky R6 po 250mm). V místech, kde bude věnec tvořit nadpraží otvorů, budou třmínky zhuštěny na 100mm a při spodním líci věnce bude použito 4 prutů R10. Věnce pod pozednicí budou vyztuženy 6 pruty (2x3ks nad sebou) a budou zataženy min. 2,0m do štítů. Věnce budou z vnějšího líce doplněny tepelnou izolací Svislé nenosné konstrukce Vnitřní příčka oddělující garáž bude z keramických příčkovek POROTHERM 14 Profi DRYFIX. Nad otvory budou použity systémové nenosné překlady POROTHERM 14. Ostatní příčky budou sádrokartonové na kovový rošt Konstrukce spojující různé úrovně Vnitřní schodiště je jednoramenné pravotočivé (ve tvaru L) se 17 stupni o výšce 174mm a průměrné šířce 260mm. Schodiště je navrženo monolitické, uložené na betonovém základě, kotvené do monolitické stropní konstrukce (ze stropu vytáhnout pruty R8 po 100mm při spodním i horním líci desky) Vodorovné nosné konstrukce Podkladní beton tloušťky 120 mm třídy C16/20 - X0 bude proveden na hutněný násyp a přetažen přes základové pasy. Podkladní beton bude celoplošně vyztužen svařovanými kari sítěmi 6/6-100/100mm. Stropní konstrukce bude skládaná ze systému POROTHERM. Mezi stropní filigránové keramobetonové nosníky POT budou vloženy cihelné vložky MIKO, které tvoří ztracené bednění, strana 2

6 Ing. Milan Strachoň Rodinný dům Bučovická 493, Slavkov u Brna inženýrská činnost v investiční výstavbě změna stavby č.2 zpracování odborných posudků a studií stavební řešení - technická zpráva a následně bude konstrukce zmonolitněna betonovou vrstvou C 25/30 X0 mocnosti 60mm. Po celé ploše konstrukce budou do horní betonové vrstvy položeny kari sítě 6/6-100/100mm. Trámce budou na zdivo uloženy do cementového lože na délku minimálně 125mm.Převážná část stropu bude tvořena vložkami MIKO výšky 190mm, tzn. tloušťka stropní konstrukce bude 250mm. Místně budou použity snížené vložky MIKO výšky 80mm. V rámci skládaného stropu budou místně provedeny výměny a dobetonávky. Výměna u schodiště bude opatřena příčným válcovaným nosníkem L 75/50/6. Na obou koncích každého trámce bude u horní výztuže trámce přivázána pomocná příložka z prutu R10 délky 1/5 délky trámce. Skrytý průvlak bude tvořen válcovaným nosníkem HE 220 a trámce budou vkládány na spodní přírubu. Nadokenní a nadedveřní překlady umístěné v úrovni pod stropní k-cí budou systémové POROTHERM překlad Zastřešení Střecha je sedlová, se sklonem obou střešních rovin Krov šikmé střechy bude proveden v kombinaci dřevěných a ocelových prvků. Na štítové stěny budou osazeny dvě mezilehlé a vrcholová ocelová vaznice 2x U220. Dřevěné pozednice 160/120 budou uloženy na železobetonové pozední věnce a kotveny k nim pomocí zabetonovaných šroubovic Ø16. V místě kolmých příček bude pozednice kotvena ocelovým táhlem s napínáky do stropní konstrukce. Krokve budou dřevěné profilu 100/180mm. V úrovni pod vaznicemi budou staženy zdvojenou kleštinou 60/160. Kleštiny budou s krokvemi spojeny pomocí ocelových svorníků M16 (podložky Ø18, matice M16). Krokve nebudou průběžné od vrcholu až po okap, vzhledem k dorovnání do jednotné výšky hřebene, budou pod různým sklonem a nad mezilehlými vaznicemi budou přerušeny. Vikýře budou tvořeny vrcholovou dřevěnou vaznicí 140/180, která bude osazena na ocelovou vaznici a na sloupek 140/140 v linii obvodové stěny. Sloupek bude osazen na žb věnec umístěný pod úrovní pozednice. Boční stěny vikýře budou tvořeny sloupky uloženými na vaznice. Krokve vikýře budou také profilu 100/180mm. Úžlabní krokev bude profilu 120/180mm. V rovinách střechy bude provedeno zavětrování střechy pomocí pásků BMF. Konstrukce krovu bude provedena podle platných zásad pro spojování prvků vaznicových soustav. Dřevěné prvky krovu budou opatřeny nátěrem proti hnilobě a škůdcům. Prvky dřeva budou na styku se zdivem impregnovány. Na krokve bude položena pojistná PVC hydroizolace (např. DEKTEN 135) a provedeny kontralatě 60/40 a laťování 60/40. Vzduchová mezera nad pojistnou hydroizolací bude provětrávána napojením na exteriér u okapu a větracími taškami pod hřebenem. Mezi krokve bude vložena tepelná izolace z minerální vlny (např. Rockwool-irrock) v tl. 180mm, dále bude TI v tl. 100mm - vložena do pomocného dřevěného roštu z fošen pod krokvemi. Pod TI bude natažena parotěsnící vrstva z fólie lehkého typu. Spoje a návaznosti na okolní konstrukce budou těsněny páskami. Na dřevěnou konstrukci krovu bude ze strany interiéru kotven kovový rošt pro sádrokartonový podhled. Krytina šikmé střechy bude z keramických tašek. Budou použity všechny typové prvky a doplňky - hřeben, okrajové tašky, typová taška odvětrání kanalizace, mřížka proti hmyzu u okapu apod. Odvodnění střechy bude do podokapních žlabů Podlahy Hrubou podlahu (na teplenou izolaci) bude tvořit betonová mazanina tl. 50mm. Nášlapné vrstvy podlah v jednotlivých místnostech jsou popsány v legendě místností ve výkresové části. V kuchyni, koupelně, chodbě, WC, zádveří a zimní zahradě bude keramická dlažba. V obytných místnostech, v hale a v chodbě v podkroví bude plovoucí podlaha lamino. Součástí podlah koupelny, WC bude i stěrková hydroizolace vytažená min. 300mm na stěny. Nášlapná vrstva schodiště bude tvořena dřevěným obkladem. Podlaha skladovacího prostoru nad podkrovím bude tvořena dřevěnými deskami OSB, které budou uloženy na kleštiny. strana 3

7 Ing. Milan Strachoň Rodinný dům Bučovická 493, Slavkov u Brna inženýrská činnost v investiční výstavbě změna stavby č.2 zpracování odborných posudků a studií stavební řešení - technická zpráva 4.9. Podhledy Ve všech místnostech podkroví je navržen podhled z celoplošného sádrokartonu tloušťky 15mm a hliníkových profilů, jehož nosnou k-ci bude tvořit dřevěný krov. V koupelně a WC budou použity impregnované sádrokartonové desky. Sádrokartonové povrchy budou přetmeleny a přebroušeny. Poté budou provedeny malby stěn a stropů. Přesahy střech budou podbity hoblovanými smrkovými palubkami na pero a drážku Komín V objektu bude umístěn dvouprůduchový komín Schiedel BSOLUT, dvousložkový, s tenkostěnnou vnitřní keramickou vložkou, o rozměrech 360x630 mm, bez větrací šachty. Komín bude nad střešní konstrukcí kryt obezdívkou z lícových cihel tl. 115 mm. Vybírací otvor komínu bude vyústěn v 1.np do garáže. Na komín bude napojen plynový kotel a krbová kamna Úpravy povrchů Není-li specifikováno jinak, budou zámečnické výrobky a prvky ocelové konstrukce opatřeny trojnásobným ochranným nátěrem. Impregnace tesařských konstrukcí bude hloubková popř. vícenásobným nátěrem řeziva (v případě přířezu, broušení, vrtání apod. nutno provést dodatečně další ošetření prvků popř. celé provedené konstrukce) proti hnilobě a plísni, dřevokazným houbám a hmyzu. Vnitřní povrchy stěn budou opatřeny jádrovou a štukovou omítkou. V místnostech, kde bude na stěnách keramický obklad, bude tento ukončen lemovací obkladovou lištou. Vnější povrchy bude tvořit tenkovrstvá minerální omítka (probarvená ve hmotě). Povrch soklového zdiva bude upraven mozaikovou omítkou Klempířské výrobky Klempířské prvky budou z titanzikového plechu tloušťky 0,7mm Výplně otvorů Vstupní dveře a okna budou plastové, vnitřní parapety u oken s povrchovou úpravou lamino, vnější parapety - pozinkovaný plech s vypalovaným lakem + plastové koncové lišty. Při montáži plastových výrobků bude použita interiérová parotěsnící páska a exteriérová difúzně otevřená páska. Práh dveří bude tepelně dělený l/pvc. Výplně venkovních otvorů budou zaskleny izolačním dvojsklem resp. trojsklem. Maximální součinitel prostupu tepla celého okna včetně rámu bude 1,2 W/m 2 K, u dveří 1,4 W/m 2 K. Střešní okna budou plastová s dřevěným rámem (VELUX GGU) s tepelně izolačním trojsklem (Uw=1,0 W/m 2 K). Garážová vrata budou sekční, vnitřní dveře plné dřevěné s obložkovými zárubněmi. Dveře mezi zádveřím a halou budou posuvné, do stavebního pouzdra v rámci příčky. Konstrukce stěn a střechy zimní zahrady bude systémová s profily s přerušeným tepelným mostem Izolace tepelné Součástí podlahy na terénu bude tepelná izolace tl. 80 mm z polystyrenových desek EPS 100Z nebo EPS 100S (λ=0,037 W/m*K). Desky budou kladeny minimálně ve dvou vrstvách se vzájemným přesahem styčných spár. Překlady a věnce budou doplněny tepelně izolačními polystyrenovými deskami EPS 70Z (λ=0,039 W/m*K). Sokl bude do výšky +0,150 nad podlahu a pod úrovní přilehlého terénu zateplen extrudovaným polystyrenem XPS (λ=0,034 W/m*K) resp. Perimetrem tl. 80 mm. Obvodové stěny budou opatřeny kontaktním zateplovacím systémem s izolantem tl. 100mm z polystyrenových desek EPS 70F (λ=0,039 W/m*K). Skladba střešního pláště bude obsahovat tepelně izolační vrstvu z minerální vlny (λ=0,039 W/m*K) celkové tloušťky 280mm vložené mezi (180mm) a pod (100mm) krokve (kleštiny). strana 4

8 Ing. Milan Strachoň Rodinný dům Bučovická 493, Slavkov u Brna inženýrská činnost v investiční výstavbě změna stavby č.2 zpracování odborných posudků a studií stavební řešení - technická zpráva Izolace proti vodě Spodní stavba bude izolována proti zemní vlhkosti izolací z asfaltových pásů z SBS modifikovaného asfaltu s vložkou ze skelné tkaniny např. Glastek 40 Special Mineral celoplošně natavených, prostupy instalací izolací budou provedeny plynotěsné s použitím manžet, chrániček s přírubou apod. Pojistnou hydroizolaci ve střešním souvrství bude tvořit kontaktní difúzně otevřená folie se slepenými přesahy (např. Dekten 135). Parotěsnící vrstva bude z reflexní fólie lehkého typu se spoji a návaznostmi na okolní k-ce opatřenými butylkaučukovými oboustranně lepícími páskami. Součástí podlah v koupelně bude hydroizolační stěrka, která bude v koupelně vytažena pod obkladem do výšky 2m Izolace proti radonu Jako protiradonová izolace je navržena izolace z pásů GLSTEK 40 SPECIL MINERL, které budou zároveň plnit funkci hydroizolační. Pro střední radonové riziko je potřebné, aby provedení všech kontaktních konstrukcí bylo v 1. kategorii těsnosti (provedení kontaktních konstrukcí pomocí celistvé protiradonové izolace s plynotěsně provedenými prostupy - ČSN : Ochrana staveb proti pronikání radonu z podloží) Izolace zvukové Součástí podlah v podkroví bude kročejová izolace z minerálních desek (např. Rockwool Steprock HD) Skladby konstrukcí S 1 Obvodová stěna Tenkovrstvá probarvená omítka (zrnitost 1,5mm) na penetrovaný podklad, sokl: mozaiková omítka Lepící stěrka s armovací tkaninou Polystyrenové desky EPS 70F, mechanicky kotvené sokl: XPS 80mm Lepící stěrka POROTHERM 30 Profi DRYFIX P10 na pěnu Jádrová omítka + štuk 1,5 mm 2 mm 100 mm 2 mm 300 mm 15 mm S 2 S 3 Obvodová stěna do zimní zahrady Vápenocementová omítka POROTHERM 30 Profi DRYFIX P10 na pěnu Jádrová omítka + štuk Podlaha na terénu Nášlapná vrstva (keramická dlažba, lamino) Betonová mazanina Separační vrstva EPS 100S resp. EPS 100Z (min. ve dvou vrstvách) Separační vrstva HI pásy z modifikovaného asfaltu GLSTEK 40 MINERL Podkladní beton C16/20 - X0 vyztužený kari sítí 6/6-150/150mm Štěrkopísek fr. 0/32 Hutněný násyp / rostlý terén 25 mm 300 mm 15 mm 10 mm 50 mm 1 mm 80 mm 1 mm 10 mm 120 mm 150 mm strana 5

9 Ing. Milan Strachoň Rodinný dům Bučovická 493, Slavkov u Brna inženýrská činnost v investiční výstavbě změna stavby č.2 zpracování odborných posudků a studií stavební řešení - technická zpráva S 4 S 5 S 6 Strop nad 1.np Nášlapná vrstva (keramická dlažba, lamino) Betonová mazanina Separační vrstva Minerální kročejová izolace (např. Rockwool Steprock HD) Beton C 25/30 X0 vyztužený kari sítí 6/6-100/100mm Keramické vložky MIKO 19/62,5 resp. 19/50 mezi nosníky POT Jádrová omítka + štuk Střecha Pálené tašky TONDCH Latě 30/50 Kontralatě 40/60 provětrávaná vrstva Pojistná HI DEKTOP 135 Minerální vlna mezi krokve Minerální vlna po krokve (mezi rošt z fošen) Parozábrana (např. DEKFOL Reflex) Rošt z latí 40/60 Kovové C profily Sádrokartonové desky KNUF (v provedení I v koupelně) Stěna vikýře Tenkovrstvá probarvená omítka (zrnitost 1,5mm) na penetrovaný podklad, sokl: mozaiková omítka Lepící stěrka s armovací tkaninou Fasádní desky z polystyrenu EPS 70F, mechanicky kotvené sokl: XPS 80mm Lepící stěrka Sádrovláknité desky (např. DEKCELL) Dřevěné sloupky 60/120, minerální vlna (foukaná) Parozábrana (např. DEKFOL REFLEX N 150) Dřevěné latě 40/60 Sádrovláknité desky (např. DEKCELL) 10 mm 60 mm 1 mm 30 mm 60 mm 190 mm 15 mm 30 mm 40 mm 1 mm 180 mm 100 mm 1 mm 40 mm 50 mm 12,5 mm 1,5 mm 2 mm 100 mm 2 mm 12,5 mm 120 mm 40 mm 12,5 mm Větrání Všechny místnosti domu budou větrány přirozeně resp. nuceně. Odtah z koupelny a WC v podkroví a z koupelny v 1.np bude pomocí el. ventilátorů a plastového potrubí pr. 120mm s vývodem nad střešní rovinu Vytápění Jako zdroj tepla pro vytápění objektu bude sloužit plynový teplovodní kondenzační kotel o výkonu 24 kw. Dalším zdrojem tepla budou krbová kamna, která budou přes výměník napojena na akumulační nádrž umístěnou v garáži. Přívod vzduchu a odvod spalin z kotle a kamen bude proveden systémovým zděným komínem Schiedel do venkovního prostoru. Topná voda o jmenovitém teplotním spádu 75/60 o C bude vedena měděným potrubím k jednotlivým otopným tělesům. Jako topná tělesa jsou navržena desková topná tělesa např. RDIK VK a ocelová otopná tělesa žebříkového typu KR, která budou osazena na konzoly, zazděné v parapetech obvodových stěn a ve vnitřních stěnách. Všechna otopná tělesa budou osazena ventily s termostatickými hlavicemi, uzavíratelnými šroubeními a automatickými odvzdušňovacími ventily. strana 6

10 Ing. Milan Strachoň Rodinný dům Bučovická 493, Slavkov u Brna inženýrská činnost v investiční výstavbě změna stavby č.2 zpracování odborných posudků a studií stavební řešení - technická zpráva 5. Tepelně technické vlastnosti stavebních konstrukcí a výplní otvorů Stavební konstrukce byly navrženy tak, aby splňovaly minimálně požadované hodnoty ČSN změna Z1: Posouzení konstrukcí z hlediska tepelně technických vlastností je prokázáno v přiložených protokolech. 6. Způsob založení objektu s ohledem na výsledky inženýrsko-geologického a hydrogeologického průzkumu Geologický průzkum přímo v místě stavby nebyl proveden. Níže uváděné údaje jsou odborným odhadem zakládajícím se na informacích z blízkého okolí stavby. Základové poměry jsou jednoduché, konstrukce domů je nenáročná. Jedná se o první geotechnickou kategorii. Zastižení ustálené hladiny podzemní vody při výkopových pracích se nepředpokládá. Založení objektu je navrženo plošně na základových pasech z vyztuženého betonu třídy C20/25 XC1 do úrovně nezamrzne hloubky nebo minimálně 1000mm pod upravený terén. V prostoru, kde budou násypy, musí být základy osazeny minimálně 400 mm do rostlého terénu. Částečně budou využity stávající základové pasy. 7. Vliv objektu a jeho užívání na životní prostředí a řešení případných negativních účinků Při užívání a provozu stavby se nepředpokládá negativní vliv na životní prostředí v dané lokalitě. Splaškové a dešťové vody budou zaústěny do obecní stoky splaškové kanalizace. Stavební odpady vzniklé při výstavbě budou na stavbě tříděny dle jednotlivých druhů a likvidovány prostřednictvím firmy mající oprávnění k této činnosti, přednostně recyklací. V zatřídění dle částky 145/2001 Sb., Vyhl. č. 381/2001Sb. (Katalog odpadů) při výstavbě vzniknou odpady skupiny 17 - Stavební a demoliční odpady: beton, cihly, dřevo, železo a ocel. Způsob likvidace stavebního odpadu prokáže dodavatel při kolaudačním řízení. Při provozu objektu nebude vznikat žádný nebezpečný odpad. V objektu bude produkován pouze běžný komunální odpad, se kterým bude nakládáno dle zákona č. 106/2005, vyhlášky č.383/2001 a vyhlášky č. 195/2005. Pro odpad budou využívány uzavřené nádoby. Likvidace odpadů bude prováděna firmou mající oprávnění k této činnosti, na základě smluvního vztahu s investorem. Komunální odpad je v místě likvidován standardně pravidelným svozem. Pro prevenci nepříznivých vlivů stavby na okolí jsou předběžně navržena následující opatření: - provádění stavebních prací výhradně v denní době, - v rámci realizace záměru omezení nadbytečných pojezdů těžké techniky po okolních pozemcích - omezení mezideponií a skladování prašných materiálů, - omezení prašnosti skrápěním, zejména při nepříznivých klimatických podmínkách, - zabránění znečištění vozovek v přilehlých ulicích, popřípadě včasného čištění znečištěných komunikací, - v rámci staveniště vytvoření podmínek pro třídění a shromažďování jednotlivých druhů odpadů v souladu se stávajícími předpisy v oblasti odpadového hospodářství - zabránit poškození stávajících stromů nacházejících se v blízkosti nového objektu 8. Dopravní řešení Součástí stavby není veřejná komunikace. Stavba je napojena stávajícím sjezdem na místní komunikaci v ulici Bučovické. V rámci stavby je prostor pro dvě parkovací stání. Jedno je v garáži, druhé je situováno na zpevněné ploše před vraty do garáže. 9. Ochrana objektu před škodlivými vlivy vnějšího prostředí, protiradonová opatření Na pozemku byl proveden radonový průzkum, jehož výsledkem je klasifikace stavebního pozemku z hlediska pronikání radonu do objektu ve smyslu vyhlášky č. 499/2005 Sb. Stavební pozemek je zařazen do kategorie středního radonového indexu. strana 7

11 Ing. Milan Strachoň Rodinný dům Bučovická 493, Slavkov u Brna inženýrská činnost v investiční výstavbě změna stavby č.2 zpracování odborných posudků a studií stavební řešení - technická zpráva Stavební konstrukce hydroizolace podlahy 1. nadzemního podlaží objektu - jsou navrženy na střední radonové riziko. 10. Dodržení obecných požadavků na výstavbu Stavba je navržena v souladu s legislativními ustanoveními, především dle vyhlášky č. 268/2009 Sb., o technických požadavcích na stavby a dalšími souvisejícími předpisy. Konstrukce jsou navrženy v souladu s požadavky technických norem ČSN. Stavba je v souladu s Vyhláškou č. 501/2006 Sb., o obecných požadavcích na využívání území. V Brně, 18. listopadu 2011 Vypracoval: Ing. Milan Strachoň strana 8

12 VÝPIS STROPNÍCH PRVKŮ Stropní prvky ozn. popis prvku profil (mm) délka (m) ks N1 nosník POT 3,5 5 N2 nosník POT 3,25 9 N3 nosník POT 4,25 15 N4 nosník POT 5,75 3 N5 nosník POT 2,75 3 N6 nosník POT 1,75 3 N7 nosník POT 6,0 1 N8 nosník POT 6,25 5 N9 nosník POT 5,25 1 ocelový nosník HE 220 4,15 1 ocelový nosník HE 220 4,0 1 ocelový nosník L 180/90/10 1,60 1 ocelový nosník L 75/50/6 1,40 1 ocelový nosník L 75/50/6 2,20 1 M1 MIKO 19/62,5 PTH v. 190mm 481 M2 MIKO 19/50 PTH v. 190mm 53 M3 MIKO 8/62,5 PTH v. 80mm 11 M4 MIKO 8/50 PTH v. 80mm 10

13 VÝPIS TESŘSKÝCH OCELOVÝCH PRVKŮ KROVU Pozn 1): u vypočteného materiálu není dána rezerva na prořez. Pozn 2): Délky všech prvků krovu budou ověřeny přímo na stavbě. Pozn 3): Vzhledem ke složitosti krovu jsou uváděné délky pouze orientační. ozn. popis prvku profil (mm) délka (m) ks 1 pozednice 160/120 1, pozednice 160/120 1, pozednice 160/120 1, krokev 100/180 5, krokev 100/180 4,40-4, krokev 140/180 6, krokev 100/180 6, krokev 100/180 5, krokev 100/180 1, krokev 100/180 0, krokev 100/180 6, krokev 140/180 6, krokev 100/180 1,60-1, krokev 100/180 1,45-1, úžlabní krokev 120/180 5, krokev 100/180 3, krokev 100/180 2, krokev 100/180 2, krokev 100/180 1, vaznice 140/180 2, vaznice 140/180 4, sloupek 140/140 2, sloupek 140/140 1, kleštiny 60/160 9,10 12 ozn. popis prvku profil (mm) délka (m) ks celkem (kg) připojení kleštin: kotvení pozednic: ocelová vaznice 2xU218 7, ocelová vaznice 2xU219 7, ocelová vaznice 2xU220 7, svorníky M16 12 matice M16 24 podložky M18 24 šroubovice M16 8 matice M16 8 podložky M18 8

14 DVŮR PŘÍHRDOVÝ VZNÍK PŘÍHRDOVÝ VZNÍK UL. BUČOVICKÁ SOUSEDNÍ OBJEKT POHLED ULIČNÍ (SEVERNÍ) POHLED DVORNÍ (JIŽNÍ) ŘEZ - +5,414 +5,414 +5,414 +2,596 +2,414 +2,414 +2,596 OCELOVÉ VZNÍKY DVŮR ±0,000 UL. BUČOVICKÁ BOURCÍ PRÁCE: VŠECHNY NDZEMNÍ KONSTRUKCE STÁVJÍCÍHO OBJEKTU BUDOU DEMOLOVÁNY SOUSEDNÍ OBJEKT PŘÍHRDOVÝ VZNÍK HŘEBEN SOUSEDNÍ RD ZODPOVĚDNÝ PROJEKTNT: ING. TOMÁŠ VYMĚTL SLVKOV U BRN - ZMĚN STVBY č.2 STVEBNÍ ŘEŠENÍ STÁVJÍCÍ STV VYPRCOVL: RDIM MRD, ZLTÁ HOR 1335, SLVKOV U BRN ING. EV MRDOVÁ, HUSOV 54, SLVKOV U BRN SLVKOV U BRN, BUČOVICKÁ 493, PRC.Č ZLTÁ HOR 1227, SLVKOV U BRN DTUM: Č. ZKÁZKY: 1:100 ZMĚN STVBY PŘÍLOH Č. F.1.02

15 , POZN. 5) , ,220-0, POZN. 4) POZN. 5) SOUSEDNÍ OBJEKT 87, POZN. 8) POZN. 4) POZN. 5) , ,39 POZN. 8) POZN. 4) POZN. 5) , POZN. 5) POZN. 5) -1,220-0, POZN. 4) , ,800 POZN. 7) B POZN. 8) 178,34 100,31 B -1, ,220 POZN. 8) SOUSEDNÍ RD POZN. 7) POZNÁMKY: POZN. 1) POZN. 2) POZN. 3) POZN. 4) POZN. 5) POZN. 7) POZN. 8) PŘED BETONÁŽÍ DO ZÁKLDOVÝCH PSŮ ULOŽIT PÁSEK FeZn 30x4 JKO ZEMNIČ. POD PŘÍČKMI BUDE V PÁSU Š. 0,6m PROVEDENO ZDVOJENÍ KRI SÍTĚ V PODKLDNÍM BETONU. OŠETŘENÍ PROSTUPŮ KNLIZČNÍHO POTRUBÍ ZÁKLDOVÝMI PSY: PROJEKT PŘEDPOKLÁDÁ NEJPRVE POLOŽENÍ LEŽTÉ KNLIZCE POTÉ VYLITÍ BET. PSŮ. V MÍSTĚ PROSTUPŮ BUDE PROVEDENO KOLEM KNLIZČNÍHO POTRUBÍ VYPLNĚNÍ PRUŽNÝM MTERIÁLEM - NPŘ. POLYSTYRENEM V TL. MIN. 50 MM, PŘÍPDNĚ CHRÁNIČKMI, TK BY KOLEM POTRUBÍ BYL VOLNÝ PROSTOR MIN. 50 MM VNĚJŠÍ LÍC ZÁKLDOVÉHO PSU JE TOTOŽNÝ S VNĚJŠÍM LÍCEM ZDIV. OBRYS VNĚJŠÍHO LÍCE ZTEPLOVCÍHO SYSTÉMU. PŘED PROVÁDĚNÍM VÝKOPŮ BUDE SONDOU OVĚŘEN PŘESNÁ HLOUBK ZÁKLDOVÉ SPÁRY SOUSEDNÍCH OBJEKTŮ V PŘÍPDĚ ŠPTNÉHO STVU STÁVJÍCÍCH ZÁKL. PSŮ BUDOU TYTO PROVEDENY NOVĚ. NOVÝ ZÁKLDOVÝ PS BUDE OD ZÁKLDŮ SOUSEDNÍCH OBJEKTŮ ODDILTOVÁN VLOŽENÍM LEPENKY NEBO POLYSTYRENOVÝCH DESEK. PROVÁZT SE STÁVJÍCÍM ZÁKLDEM ZODPOVĚDNÝ PROJEKTNT: ING. TOMÁŠ VYMĚTL SLVKOV U BRN - ZMĚN STVBY č.2 STVEBNÍ ŘEŠENÍ ZÁKLDY VYPRCOVL: RDIM MRD, ZLTÁ HOR 1335, SLVKOV U BRN ING. EV MRDOVÁ, HUSOV 54, SLVKOV U BRN SLVKOV U BRN, BUČOVICKÁ 493, PRC.Č ZLTÁ HOR 1227, SLVKOV U BRN DTUM: Č. ZKÁZKY: 1:50 ZMĚN STVBY PŘÍLOH Č. F.1.03

16 * , (850) (975) POZN. 12) 4x PTH 7, 3,25m 3x PTH 7, 1,25m 600 UL. BUČOVICKÁ 360 MYČK KOTEL PRČK DVŮR BETONOVÁ DLŽB 4x PTH 7, 1,25m POZN. 1) POZN. 5) 3x PTH 7, 1,25m -0,050 4x PTH 7, 1,25m SOUSEDNÍ OBJEKT HRNICE POZEMKU (1950) POZN. 14) POZN. 10) 400 (1950) LEGEND MÍSTNOSTÍ ČÍSLO MÍST. 101 NÁZEV MÍSTNOSTI ZÁDVEŘÍ PLOCH (m 2 ) 5,10 m 2 SVĚTLÁ VÝŠK 2,60 PODLH KERM. DLŽB STĚNY KERM. SOKL POZN. 14) 102 HL 10,74 m 2 2,60 LMINO DŘEVĚNÁ LIŠT B 110 ZIMNÍ ZHRD ,0 % , x150 (+2,200) ( ) * CHLD. 106 KUCH. KOUT 109 CHODB KU NÁDRŽ POZN. 4) OBÝVCÍ POKOJ POZN. 11) 107 SPÍŽ POZN. 9) 4x PTH 7, 2,00m4x PTH 7, 2,00m 108 KOUPELN (2000) KMN ,39 POZN. 7) ±0, HL ZÁBRDLÍ V. 1,0m 103-SCHODIŠTĚ 17x174/260 SOUSEDNÍ RD GRÁŽ POZN. 11) 550 2x 150x150 (+0,150) (+2,200) 101 ZÁDVEŘÍ ROZVDĚČ SILNOPROUD POZN. 2) 4x PTH 7, 1,25m 4x PTH 7, 1,25m 85,31 ELEKTROMĚR NIK PRO HUP-POZN. 3) POZN. 9) B x PTH 7, 3,00m -0,050-0, (850) VJEZD BETONOVÁ DLŽB POZN. 2) POZN. 3) POZN. 4) POZN. 7) POZN. 8) SCHODIŠTĚ GRÁŽ OBÝVCÍ POKOJ KUCHYŇSKÝ KOUT SPÍŽ KOUPELN CHODB ZIMNÍ ZHRD LEGEND MTERIÁLŮ: POZNÁMKY: POZN. 1) POZN. 5) POZN. 9) 4,53 m 2 19,79 m 2 30,68 m 2 8,22 m 2 1,57 m 2 2,97 m 2 13,14 m 2 13,20 m 2 2,60 2,60 2,60 2,60 2,60 2,60 KERM. DLŽB NIK 200/200mm, HL. 100 mm, PRO HLVNÍ UZÁVĚR VODY. NDPRŽÍ: +0,600 KERM. OBKLD NIK PRO ROZVDĚČ SILNOPROUDU, SPODNÍ LÍC +1,400, VÝŠK 620mm, PŘEKLD: ÚHELNÍK 50/50/4. PILÍŘ VYZDĚN Z PLNÝCH CIHEL CPP P10 N MC 5 SYSTÉMOVÝ KOMÍN SCHIEDEL BSOLUT LMINO NÁTĚR N BETON LMINO KERM. DLŽB KERM. DLŽB KERM. DLŽB KERM. DLŽB DŘEVĚNÁ LIŠT KERM. SOKL V MÍSTĚ OSTĚNÍ PRPETU STVEBNÍCH OTVORŮ BUDE POUŽITO DOPLŇKOVÝCH KONCOVÝCH TVÁRNIC POROTHERM VYPLNĚNÝCH DESKOU XPS 200/40mm. POZN. 12) STVEBNÍ POUZDRO PRO POSUVNÉ DVEŘE (NPŘ. ECLISSE). DŘEVĚNÁ LIŠT KERM. SOKL KERM. OBKLD KERM. SOKL NIK PRO HUP 600x600x300 (100), ND NIKOU 2ks POROTHERM PŘEKLD 11,5-1000mm. PROSTUP PRO ODTH DIGESTOŘE - N FSÁDĚ OPTŘENO MŘÍŽKOU S PROTIDEŠŤ. ŽLUZIÍ ODVĚTRÁNÍ GRÁŽE - N FSÁDĚ OPTŘENO MŘÍŽKOU VNĚJŠÍ LÍC OBVODOVÉHO ZDIV ODPOVÍDÁ VNĚJŠÍMU LÍCI STÁVJÍCÍCH STĚN. POZN. 10) VNĚJŠÍ LÍC KONTKTNÍHO ZTEPLOVCÍHO SYSTÉMU ODPOVÍDÁ VNĚJŠÍMU LÍCI STÁVJÍCÍCH STĚN. POZN. 11) VYPLNĚNO IZOLNTEM N BÁZI POLYSTYRENU - DLE KONKRÉTNÍHO STVU N STVBĚ. POZN. 13) ZDIVO Z TVÁRNIC POROTHERM 30 Profi DRYFIX P10 N PĚNU + ETICS Z EPS 70F tl. 100mm NOSNÉ ZDIVO Z TVÁRNIC POROTHERM 24 Profi DRYFIX P10 N PĚNU NOSNÉ ZDIVO Z PLNÝCH CIHEL CPP P10 N MC 5 PŘÍČKY Z PŘÍČKOVEK POROTHERM 11,5 Profi DRYFIX, POROTHERM 14 Profi DRYFIX SÁDROKRTONOVÉ PŘÍČKY PTH 7 = POROTHERM PŘEKLD 7 ND OTVORY V PŘÍČKÁCH BUDOU POUŽITY PŘEKLDY POROTHERM 11,5 POROTHERM 14,5 S DÉLKOU ULOŽENÍ MIN. 120mm. POZN. 14) NEOTVÍRVÁ VÝPLŇ OTVORU - LUXFERY S POŽÁRNÍ ODOLNOSTÍ 15min. ZODPOVĚDNÝ PROJEKTNT: ING. TOMÁŠ VYMĚTL VYPRCOVL: RDIM MRD, ZLTÁ HOR 1335, SLVKOV U BRN ING. EV MRDOVÁ, HUSOV 54, SLVKOV U BRN ZLTÁ HOR 1227, SLVKOV U BRN SLVKOV U BRN - ZMĚN STVBY č.2 STVEBNÍ ŘEŠENÍ PŮDORYS 1.NP SLVKOV U BRN, BUČOVICKÁ 493, PRC.Č DTUM: Č. ZKÁZKY: 1:50 ZMĚN STVBY PŘÍLOH Č. F.1.04

17 (850) (850) (2000) SOUSEDNÍ OBJEKT (1750) POZN. 3) B POKOJ 208 POKOJ POZN. 2) 202 KOUPELN (2000) 4x PTH 7, 2,00m , , CHODB 203 WC ŠTN POZN. 1) LOŽNICE SCHODIŠTĚ 17x174/ PRCOVN C C B (850) (850) POZN. 4) SOUSEDNÍ RD LEGEND MÍSTNOSTÍ LEGEND MTERIÁLŮ: ČÍSLO MÍST NÁZEV MÍSTNOSTI POKOJ KOUPELN WC ŠTN LOŽNICE PRCOVN CHODB POKOJ PLOCH (m 2 ) SVĚTLÁ VÝŠK 15,43 m 2 0,45-2,94 5,01 m 2 2,31 m 2 3,60 m 2 2,60 2,60 2,60 18,09 m 2 0,45-2,94 15,10 m 2 0,45-2,94 10,76 m 2 4,08-5,10 18,33 m 2 0,45-2,94 PODLH LMINO KERM. DLŽB KERM. DLŽB LMINO LMINO LMINO LMINO LMINO STĚNY DŘEVĚNÁ LIŠT KERM. OBKLD KERM. OBKLD DŘEVĚNÁ LIŠT DŘEVĚNÁ LIŠT DŘEVĚNÁ LIŠT DŘEVĚNÁ LIŠT DŘEVĚNÁ LIŠT POZNÁMKY: POZN. 1) POZN. 2) POZN. 3) POZN. 4) ZDIVO Z TVÁRNIC POROTHERM 30 Profi DRYFIX P10 N PĚNU + ETICS Z EPS 70F tl. 100mm NOSNÉ ZDIVO Z TVÁRNIC POROTHERM 24 Profi DRYFIX P10 N PĚNU SÁDROKRTONOVÉ PŘÍČKY SYSTÉMOVÝ KOMÍN SCHIEDEL V PODHLEDU UMÍSTĚN VENTILÁTOR NUCENÉHO VĚTRÁNÍ MÍSTNOSTI. DÁLE PLSTOVÉ POTRUBÍ IZOLOVNÉ MINERÁLNÍ VLNOU VEDENO ND STŘECHU. NEOTVÍRVÁ VÝPLŇ OTVORU - LUXFERY S POŽÁRNÍ ODOLNOSTÍ 15min. VYPLNĚNO IZOLNTEM N BÁZI POLYSTYRENU - DLE KONKRÉTNÍHO STVU N STVBĚ. ZODPOVĚDNÝ PROJEKTNT: ING. TOMÁŠ VYMĚTL SLVKOV U BRN - ZMĚN STVBY č.2 STVEBNÍ ŘEŠENÍ PŮDORYS PODKROVÍ VYPRCOVL: RDIM MRD, ZLTÁ HOR 1335, SLVKOV U BRN ING. EV MRDOVÁ, HUSOV 54, SLVKOV U BRN SLVKOV U BRN, BUČOVICKÁ 493, PRC.Č ZLTÁ HOR 1227, SLVKOV U BRN DTUM: Č. ZKÁZKY: 1:50 ZMĚN STVBY PŘÍLOH Č. F.1.05

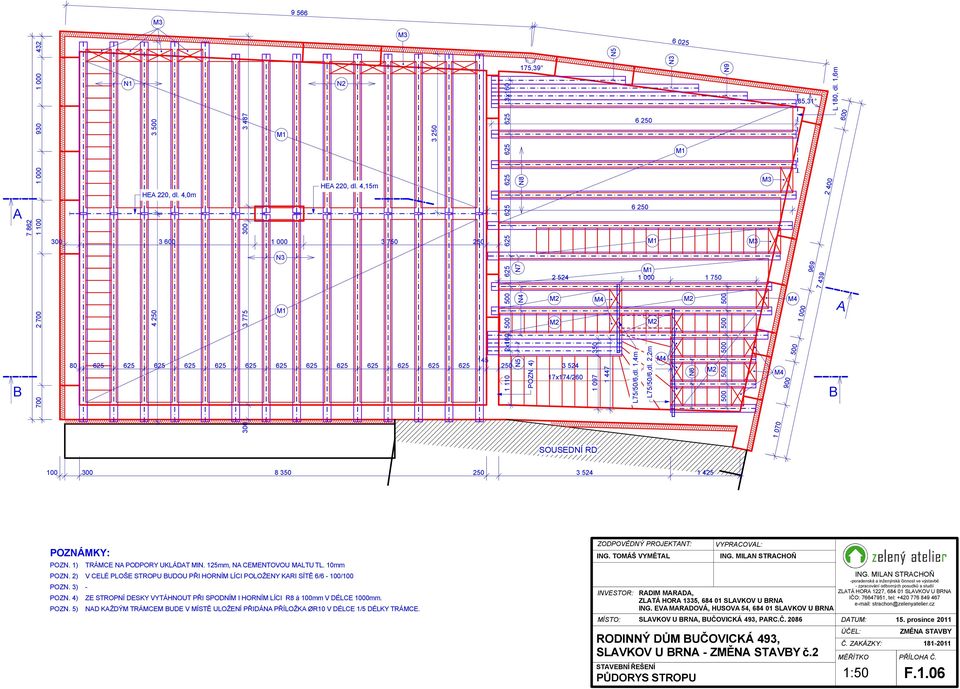

18 x x160 POZN. 4) L75/50/6,dl. 1,4m L75/50/6,dl. 2,2m N6 N5 N N7 N8 N9 L 180, dl. 1,6m N3 N5 M M ,39 N1 N2 85, M1 M1 HE 220, dl. 4,0m HE 220, dl. 4,15m M M1 M3 N3 M M1 M2 M2 M4 M2 M2 M B x174/260 M4 M2 M B SOUSEDNÍ RD POZNÁMKY: POZN. 1) POZN. 2) TRÁMCE N PODPORY UKLÁDT MIN. 125mm, N CEMENTOVOU MLTU TL. 10mm V CELÉ PLOŠE STROPU BUDOU PŘI HORNÍM LÍCI POLOŽENY KRI SÍTĚ 6/6-100/100 POZN. 3) - POZN. 4) ZE STROPNÍ DESKY VYTÁHNOUT PŘI SPODNÍM I HORNÍM LÍCI R8 á 100mm V DÉLCE 1000mm. POZN. 5) ND KŽDÝM TRÁMCEM BUDE V MÍSTĚ ULOŽENÍ PŘIDÁN PŘÍLOŽK ØR10 V DÉLCE 1/5 DÉLKY TRÁMCE. ZODPOVĚDNÝ PROJEKTNT: ING. TOMÁŠ VYMĚTL SLVKOV U BRN - ZMĚN STVBY č.2 STVEBNÍ ŘEŠENÍ PŮDORYS STROPU VYPRCOVL: RDIM MRD, ZLTÁ HOR 1335, SLVKOV U BRN ING. EV MRDOVÁ, HUSOV 54, SLVKOV U BRN SLVKOV U BRN, BUČOVICKÁ 493, PRC.Č ZLTÁ HOR 1227, SLVKOV U BRN DTUM: Č. ZKÁZKY: 1:50 ZMĚN STVBY PŘÍLOH Č. F.1.06
