2 Nejprodávanější třísložkový komínový systém, nabízející mnoho variant provedení a způsobů použití

3 OBSAH KOMÍNOVÉ SYSTÉMY KOMÍNOVÉ VLOŽKY EKO universal... 2 EKO universal ceramic... 6 EKO unisteeel... 7 EKO EKO aquapress... 8 EKO FLEX EKO aquapress PPH EKO turbo EKO turbo ceramic EKO turbo PPh EKO PPH EKO STAR EKO Camino C EKO SAN EKO EKO 300 PPh OSTATNÍ SORTIMENT EKO STROP EKO BLOCK

4

5

6

7 KOMÍNOVÉ SYSTÉMY

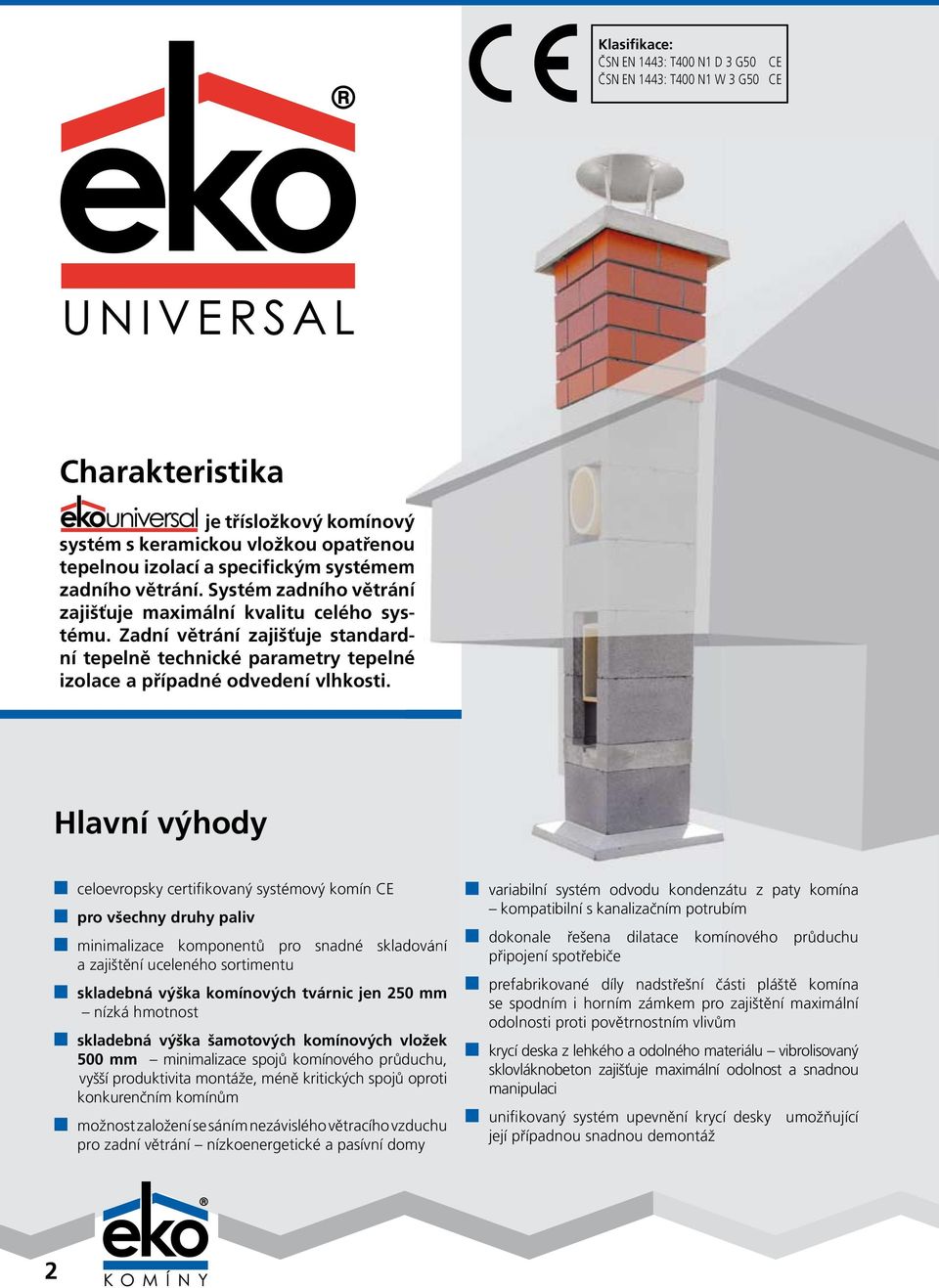

8 Klasifikace: ČSN EN 1443: t400 N1 d 3 g50 CE ČSN EN 1443: t400 N1 W 3 g50 CE Charakteristika je třísložkový komínový systém s keramickou vložkou opatřenou tepelnou izolací a specifickým systémem zadního větrání. Systém zadního větrání zajišťuje maximální kvalitu celého systému. Zadní větrání zajišťuje standardní tepelně technické parametry tepelné izolace a případné odvedení vlhkosti. Hlavní výhody celoevropsky certifikovaný systémový komín CE pro všechny druhy paliv minimalizace komponentů pro snadné skladování a zajištění uceleného sortimentu skladebná výška komínových tvárnic jen 250 mm nízká hmotnost skladebná výška šamotových komínových vložek 500 mm minimalizace spojů komínového průduchu, vyšší produktivita montáže, méně kritických spojů oproti konkurenčním komínům možnost založení se sáním nezávislého větracího vzduchu pro zadní větrání nízkoenergetické a pasívní domy variabilní systém odvodu kondenzátu z paty komína kompatibilní s kanalizačním potrubím dokonale řešena dilatace komínového průduchu připojení spotřebiče prefabrikované díly nadstřešní části pláště komína se spodním i horním zámkem pro zajištění maximální odolnosti proti povětrnostním vlivům krycí deska z lehkého a odolného materiálu vibrolisovaný sklovláknobeton zajišťuje maximální odolnost a snadnou manipulaci unifikovaný systém upevnění krycí desky umožňující její případnou snadnou demontáž 2

9 Popis konstrukce a komponentů komínový průduch je tvořen šamotovými tvarovkami izolovanými vysoce kvalitní tepelnou izolací z minerálních vláken umístěnou v plášťové tvárnici z lehkého betonu. komínový systém je dodáván standardně se světlostí komínového průduchu dn 140, 160,180, 200 mm (stavební výška 500 mm), 250 a 300 mm (stavební výška 330 mm). Potrubí komínového průduchu má tloušťku stěny 20 mm. komínový systém je konstruován jako univerzální a je tedy možná budoucí záměna spotřebiče paliv. Na systémový komín je povoleno připojovat pouze schválené certifikované spotřebiče paliv. Spotřebiče paliv na tuhá paliva musí být vybavena deflektorem ve spalovací komoře. Využití Komínový systém je určen: pro ruční montáž nevyžadující žádné speciální mechanizace pro malé,střední velké stavby a zdroje tepla od krbových kamen, po centrální kotelnu rodinné domy bytové domy administrativní objekty kotelny ústředního vytápění umožňuje funkci větrací a instalační šachty pro větrání kuchyní a podružných prostor, případně instalaci potrubí nebo kabeláže. (platí pouze pro typ. unv1 a unv2) Použití pro výstavbu komínů: suchých (bez trvalé kondenzace spalin) s přirozeným tahem samostatné ➊ ➋ ➌ Zadní větrání komínu slouží k odvodu vhkosti z izolace komínového průduchu a případnému nežádoucímu úniku spalin. ➍ ➎ Variace na systém jedná se o třísložkový komínový systém s tenkostěnnou keramickou vložkou Navrhování ➊ Software Protech EKO KOMÍN výpočty komínů dle ČSN EN ➋ Návrhový monogram ➌ Montážní návod systémového komína Eko universal ➍ Příručka EKO Universal návrhové diagramy ➎Software pro specifikaci komponentů EKO jedná se o třísložkový komínový systém s bariérovým komínovým průduchem tvořeným potrubím z nerezové oceli. 3

10 PROJEKTOVÁNÍ HLAVNÍ ZÁSADY NÁVRHU Využití» suché komíny (bez trvalé kondenzace spalin)» komíny s přirozeným tahem Vnitřní komíny (vestavěné)» komín by měl být umístěn u sedlových střech co nejblíže hřebenu budovy» připojení spotřebiče tak, aby bylo možné zajistit dostatečný přívod spalovacího vzduchu. Pro krby musí být zajištěn samostatný přívod spalovacího vzduchu.» komín nesmí být součástí nosné konstrukce objektu» komín musí být od ostatních stavebních konstrukcí dilatačně oddělen» komín musí být založen na únosné konstrukci» komín musí splňovat odstupové vzdálenosti od hořlavých stavebních materiálů» na komín nesmějí být pověšeny závěsné spotřebiče» v plášti komínu nesmějí být prováděny rozvody instalací a elektro umístěním komínu u hřebenu střechy se minimalizuje nadstřešní část komínu, která je nejvíce zatěžována povětrnostními podmínkami a současně je i její provádění technologicky náročnější, než provádění komínu uvnitř budovy. Při umisťování komínu v dispozici objektu je nutné přihlížet k připojenému spotřebiči. Venkovní komíny (přistavěné)» podél stěn objektu (zpravidla štítových)» komín musí mít kvalitní základ a musí dilatovat nekotvit vodorovné spáry do objektu» upevnění komínu pomocí L profilu s možností dilatace ve vertikálním směru Není povoleno kotvit přistavěný komín v ložné spáře komínu přímo do obvodového zdiva budovy a vždy musí být umožněna dilatace komínu! PRVKY KOMÍNOVÉHO SYSTÉMU Komínová plášťová tvárnice Je vyrobena z lehkého betonu (liaporbetonu). tvárnice se spojují doporučeným lepidlem pro zdění tvárnic. v rozích tvárnic jsou otvory, do kterých se vkládá armovací výztuž. otvory s výztuží se následně vyplní zalévací hmotou ZH.arM dodávanou prodejcem komínového systému Eko. Označení tvárnice Typ komínu Průměr průduchu (mm) Rozměry tvárnice (v=250 mm) un1 un x320 un x395 un x395 un x395 un x550 un x550 unv1* unv x547 unv x547 unv x547 unv x547 un2 un x727 un x727 un x727 un x727 un x727 un x727 un x727 un x727 un x727 un x727 unv2* unv x879 unv x879 unv x879 unv x879 unv x879 unv x879 unv x879 unv x879 unv x879 unv x879 *větrací průduch ( mm)

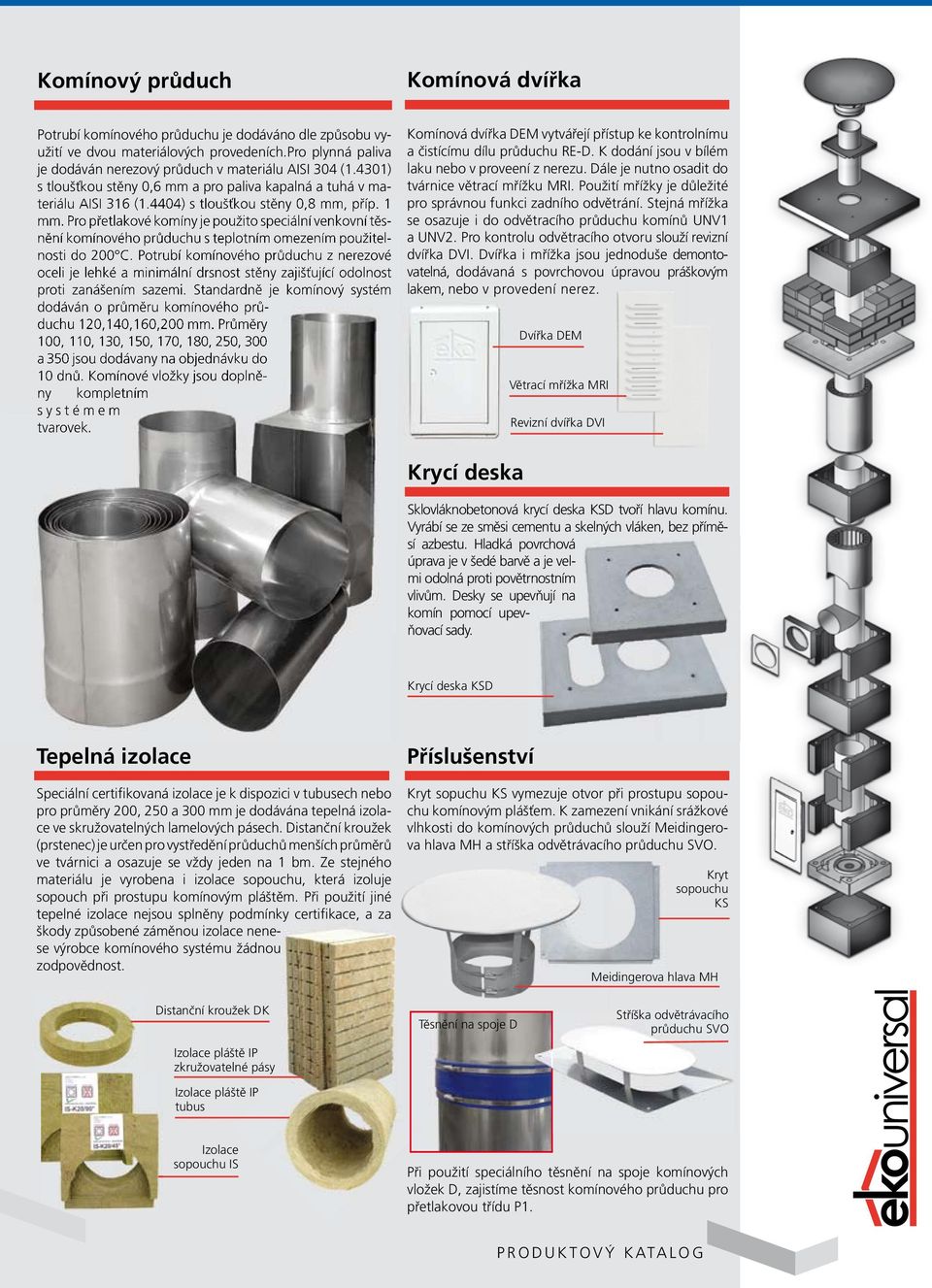

11 Komínový průduch Komínová dvířka komínový průduch je tvořen šamotovou vložkou splňující kritéria ČSN EN 1457 vhodnou pro všechny druhy paliv. Šamotové díly jsou k dispozici v kompletním sortimentu. Pro průměry mm jsou dodávány v délce 500 mm, pro průměry mm jsou ve skladebné výšce 330/ 660 mm. komínový čistič kva má vždy průměr 160 mm. k přechodu z komínového čističe na komínový průduch slouží komínová redukce kr. Pro průměr 140 mm používáme komínovou redukci kr, pro průměry 160 mm a více kr+. od komínové redukce provádíme izolaci komínového průduchu. ke spojování slouží speciální šamotový tmel tm. Eko dodávaný prodejcem komínových sytémů Eko. komínový čistič kva komínové odbočky kvb 90 kvb 45 komínová dvířka Eko panel dek (s integrovanou mřížkou) jsou kompletována s těsnící vložkou tvořící dvojitá dvířka. těsnící vložka je opatřena dvojitou sibralovou plochou, zajišťující požární bezpečnost i těsnost kontrolního a vybíracího otvoru komínu. tam, kde nelze použít panel dek a u průměrů mm se použijí komínová dvířka dem. v případě použití dvířek dem je nutno osadit do tvárnice větrací mřížku MrI. Použití mřížky je důležité pro správnou funkci zadního odvětrání. Stejná mřížka se osazuje i do odvětracího průduchu komínů unv1 a unv2. Pro kontrolu odvětracího otvoru slouží revizní dvířka dvi. dvířka i mřížka jsou jednoduše demontovatelná, dodávaná s povrchovou úpravou práškovým lakem, nebo v provedení nerez. větrací mřížka MrI dvířka dem komínová dvířka dek komínová vložka kv Tepelná izolace komínová redukce kr komínová redukce kr+ Krycí deska Sklovláknobetonová krycí deska ksd tvoří hlavu komínu. vyrábí se ze směsi cementu a skelných vláken, bez příměsí azbestu. Hladká povrchová úprava je v šedé barvě a je velmi odolná proti povětrnost- ním vlivům. desky se upevňují na komín pomocí upevňovací sady. Speciální certifikovaná izolace je k dispozici v tubusech nebo pro průměry 200, 250 a 300 mm je dodávána tepelná izolace ve skružovatelných lamelových pásech. Izolaci průduchu provádíme od komínové redukce. distanční kroužek (prstenec) je určen pro vystředění průduchů menších průměrů ve tvárnici a osazuje se vždy jeden na 1 bm. Ze stejného materiálu je vyrobena i izolace sopouchu, která izoluje sopouch při prostupu komínovým pláštěm. Při použití jiné tepelné izolace nejsou splněny podmínky certifikace, a za škody způsobené záměnou izolace nenese výrobce komínového systému žádnou zodpovědnost. distanční kroužek dk Izolace pláště IP zkružovatelné pásy Izolace pláště IP tubus krycí deska ksd Příslušenství Přechodová redukce Pr slouží jako přechod mezi šamotovým průduchem komína a nerezovým kouřovodem připojeným ke spotřebiči. kryt sopuchu ks vymezuje otvor při prostupu sopouchu komínovým plášťem. k zamezení vnikání srážkové vlhkosti do komínových průduchů slouží Meidingerova hlava MH a stříška odvětrávacího průduchu Svo. Přechodová redukce Pr kryt sopouchu ks Meidingerova hlava MH Stříška odvětrávacího průduchu Svo

12 Popis montáže třísložkového komínového systému 1b. 1a. Nosná deska průduchu tento způsob založení komína umožňuje založení komínového průduchu v libovolné výšce nad základem. Kondenzátní jímka základová Na standardní založení komína. usazuje se na vodorovný únosný zaklad. Je třeba dbát na správné usa- zení jímky, neboť tvoří základ celeho komínového průduchu 2. Kondenzátní jímka pro bezpečný odvod kondenzátu 3. Komínový čistič a plášťová tvárnice s vyříznutým ovorem pro osazení komínových dvířek Komínová dvířka komínová dvířka Eko panel dek (s integrovanou mřížkou) jsou kompletována s těsnící vložkou tvořící dvojitá dvířka. těsnící vložka je opatřena dvojitou sibralovou plochou, zajišťující požární bezpečnost i těsnost kontrolního a vybíracího otvoru komína. tam, kde nelze použít panel dek a u průměrů mm se použijí komínová dvířka dem. v případě použití dvířek dem je nutno osadit do tvárnice větrací mřížku MrI 4. Komínová plášťová tvárnice Je vyrobena z lehkého betonu (liaporbetonu). tvárnice se spojují doporučeným lepidlem pro zdění tvárnic. v rozích tvárnic jsou otvory, do kterých se vkládá armovací výztuž, která se zalévá vhodným řídkým betonem. 5. Redukce komínového průduchu od redukce provádíme izolaci šamotového průduchu. ke spojování slouží speciální šamotový tmel dodávaný prodejcem komínových sytémů Eko. Základní typová řada šamotových tvarovek zepředu: jednoprůduchová tvarovka un1, jednoprůduchová tvarovka s větracím otvorem unv1, dvouprůduchová tvarovka un2, dvouprůduchová tvarovka s jedním větracím otvorem unv2 4

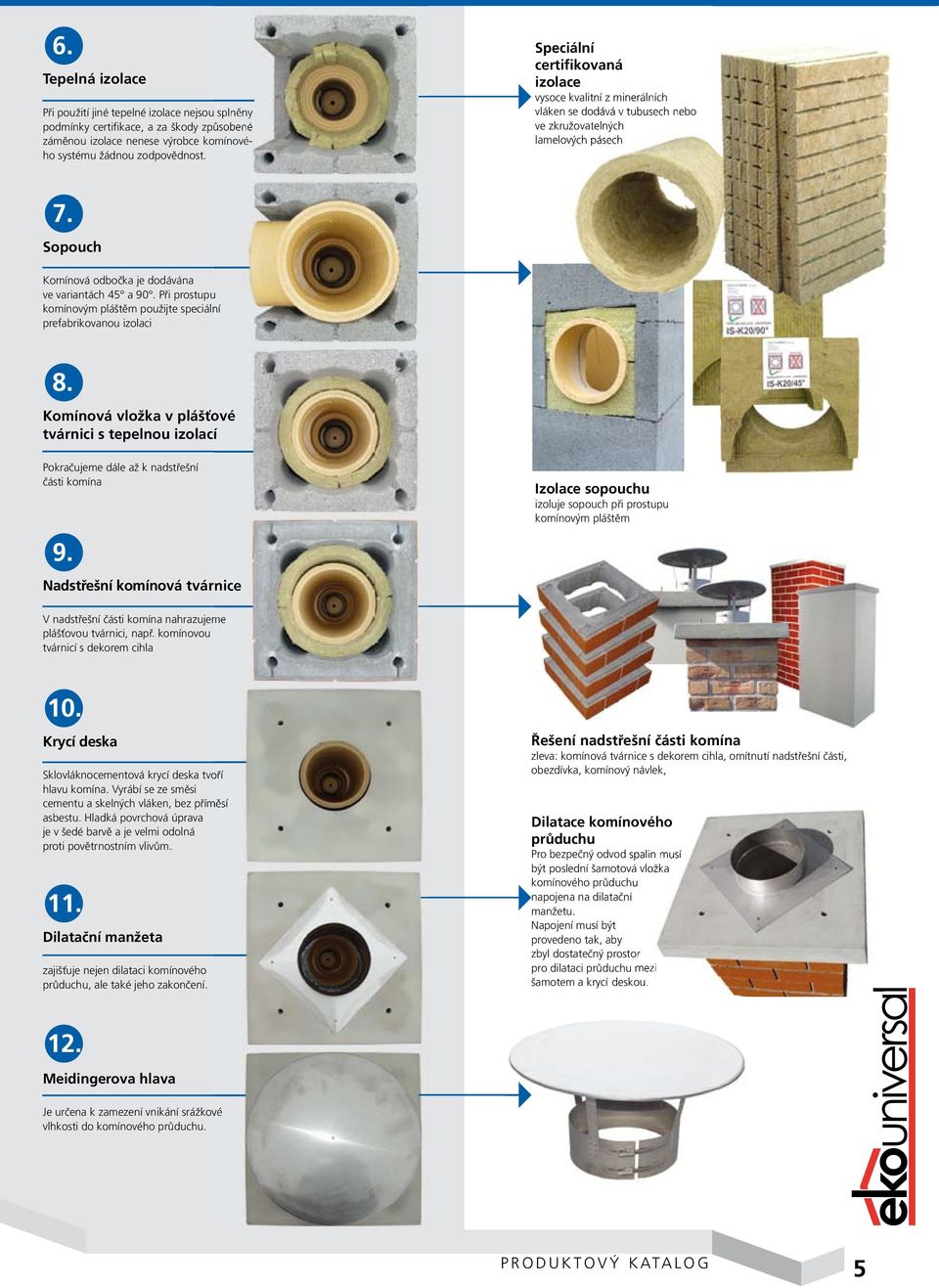

13 6. Tepelná izolace Při použití jiné tepelné izolace nejsou splněny podmínky certifikace, a za škody způsobené záměnou izolace nenese výrobce ho systému žádnou komínovézodpovědnost. Speciální certifikovaná izolace vysoce kvalitní z minerálních vláken se dodává v tubusech nebo ve zkružovatelných lamelových pásech 7. Sopouch komínová odbočka je dodávána ve variantách 45 a 90. Při prostupu komínovým pláštěm použijte speciální prefabrikovanou izolaci 8. Komínová vložka v plášťové tvárnici s tepelnou izolací Pokračujeme dále až k nadstřešní části komína 9. Nadstřešní komínová tvárnice Izolace sopouchu izoluje sopouch při prostupu komínovým pláštěm v nadstřešní části komína nahrazujeme plášťovou tvárnici, např. komínovou tvárnicí s dekorem cihla 10. Krycí deska Sklovláknocementová krycí deska tvoří hlavu komína. vyrábí se ze směsi cementu a skelných vláken, bez příměsí asbestu. Hladká povrchová úprava je v šedé barvě a je velmi odolná proti povětrnostním vlivům. 11. Dilatační manžeta zajišťuje nejen dilataci komínového průduchu, ale také jeho zakončení. Řešení nadstřešní části komína zleva: komínová tvárnice s dekorem cihla, omítnutí nadstřešní části, obezdívka, komínový návlek, Dilatace komínového průduchu Pro bezpečný odvod spalin musí být poslední šamotová vložka komínového průduchu napojena na dilatační manžetu. Napojení musí být provedeno tak, aby zbyl dostatečný prostor pro dilataci průduchu mezi šamotem a krycí deskou. 12. Meidingerova hlava Je určena k zamezení vnikání srážkové vlhkosti do komínového průduchu. 5

14 Klasifikace: ČSN EN 1443: t400 N1 d 3 g50 CE ČSN EN 1443: t400 N1 W 3 g50 CE komponenty Z NErEZu (aisi 316) ks dom MH Pr dn (mm) průduchu dilatační manžeta DOM kód váha (kg) cena (Kč) Meidingerova hlava MH kód váha (kg) cena (Kč) kryt sopouchu KS kód cena (Kč) Přechodová redukce PR kód cena (Kč) 140 dom MH ks Pr.14/ dom MH ks Pr.16/ dom MH ks Pr.18/ dom MH ks Pr.20/ dom MH ks Pr.25/ dom MH ks Třísložkový komínový systém s keramickou vložkou tepelnou izolací a specifickým systémem zadního větrání komínový průduch je tvořen šamotovými tvarovkami s tloušťkou stěny 20 mm izolovanými vysoce kvalitní tepelnou izolací z minerálních vláken umístěnou v plášťové tvárnici z lehkého betonu. Je určen pro výstavbu komínů: suchých (bez trvalé kondenzace spalin) s přirozeným tahem CENÍK2011 platný od do Ceny jsou uvedeny bez DPH Změny cen vyhrazeny Eko komíny, s.r.o. komínový PrŮduCH kva kvb dn (mm) komínová vložka KV d=500 mm kód váha (kg) cena (Kč) komínový čistič KVA d=500 mm kód váha (kg) cena (Kč) VÁŠ PRODEJCE komínová odbočka 90 KVB d=500mm kód váha (kg) cena (Kč) komínová odbočka 45 KVB45 d=500mm kód váha (kg) cena (Kč) PŘÍSluŠENStvÍ tmel TM.EKO a TM.DOM kamnářský (310 ml) kód cena (Kč) pro připevnění dom kód cena (Kč) tm.eko 318 tm.dom 318 armovací tyče ARM.T délka (m) cena 1 ks (Kč) upevnění do krovů (sada) UDK kód cena (Kč) komínová dvířka Eko panel DEK (280x725 mm) komínová dvířka DEM (285x410 mm) Mřížka a dvířka MRI/DVI Prodloužení čističe N.KVA (d=27 mm) Stříška odvětrávacího průduchu SVO.N barva cena (Kč) barva cena (Kč) kód cena (Kč) kód cena (Kč) kód cena (Kč) bílá bílá MrI 192 N.kva 262 Svo.N 826 nerez nerez dvi 192 Zalévací hmota pro armování ZH.ARM váha (kg) cena (Kč) lepidlo pro zdění tvárnic TM.TVAR váha (kg) cena (Kč) upevňovací sada US univerzální sada BS* kód cena (Kč) kód cena (Kč) 1,5 25 udk us 536 BS MrI dvi 140 kv.14/50 7,8 180 kva.8/ kvb.14/50 7, kv.16/50 11,9 215 kva.10/ kvb.16/50 13,5 621 kvb.16/50/ *univerzální sada obsahuje: 1x tmel pro přetěsnění dilatační manžety, 3x kamnářský tmel Eko, 1x výtlačná pistole, 1x trychtýř, 1x houbička, 1x montážní návod, 1x štítek Eko universal, 2x sada hmoždinky + vruty, 1x sada vrtáky + vruty na dilatační manžetu, dýmovnice pro revizi zadního větrání, 1 x upevňovací sada 180 kv.18/50 14,1 283 kva.12/ kvb.18/50 15, kvb.18/50/ kv.20/50 14,5 302 kva.14/ kvb.14/ kvb.20/50/ * kv.25/ kva.16/ kvb.14/ kvb.25/66/ orientační CENÍk komín v uvedených parametrech obsahuje plašťové tvárnice, kondenzátní jímku základovou kjz, čistící a kontrolní díl kva, komínové vložky kv, průběžnou izolaci IP, komínovou redukci kr, komínová dvířka dem, lepidlo pro přesné zdění tvárnic tm.tvar, kamnářský tmel tm.eko, dilatační manžetu dom, sklovláknobetonovou krycí deskuksdz, nadstřešní část komínu je omítnutá. kvb45 kv 300* kv.30/ kva.18/ kvb.14/ kvb.30/66/ komínová redukce KR kód cena (Kč) kód cena (Kč) kr+ 318 kr- 318 * pouze modul 330 mm a 660 mm, např. kv.25/33, kvb.25/66 a kva.25/66. výška komína (m) 7m 10m typ průduchu un1 un1 unv1 un2 un1 un1 un2 un2 ø průduchu (dn mm) / /200 Cena komínu celkem (kč) EUCer-C-11/2010

15 PlÁŠŤovÉ tvárnice a BEtoNovÉ komponenty unv2 un1 un2 Jednoprůduchový komín UN1 unv1 dn (mm) průduchu kód Plášťová tvárnice UN (výška 250 mm) váha (kg) rozměr (mm) ks cena paleta (Kč) kód Nosná deska průduchu NDP váha (kg) rozměr (mm) cena (Kč) kód krakorcová deska KD váha (kg) rozměr (mm) cena (Kč) kód pro obezdění KSDO váha (kg) Sklovláknobetonová krycí deska rozměr (mm) cena (Kč) kód pro zateplení KSDZ váha (kg) rozměr (mm) cena (Kč) Betonová krycí deska KBD (výška 55 mm) 140 un1-1 14,3 320x NdP1-1 20,8 320x kd x ksdo1-1 14,9 605x ksdz x kód váha (kg) rozměr (mm) cena (Kč) un1-2 16,5 395x NdP1-2 23,9 395x kd x ksdo1-2 17,4 680x ksdz x kbd1 16,5 420x un1-3 36,4 550x kd x ksdo x ksdz x Jednoprůduchový komín s větracím průduchem UNV1 dn průduchu 140, 160, 180, 200 unv1 28,8 574x NdPv2 31,7 574x kdv x ksdov1 25,8 825x ksdzv1 17,1 687x Dvouprůduchový komín UN2 kombinace dn průduchů , , , , , , , , , Dvouprůduchový komín s větracím průduchem UNV2 kombinace dn průduchů , , , , , , , , , un x NdP2 44,1 727x kdv2 53,6 950x ksdo2 22,3 1015x ksdz2 16,3 867x unv x NdPv 42,1 879x kdv x ksdov x ksdzv x ZaloŽENÍ kjz kjk kondenzátní jímka kruhová KJK dn (mm) průduchu kód cena (Kč) 140 kjk kjk kjk kjk kjk kjk kondenzátní jímka základová KJZ 160 kjz IZolaCE IP IS Izolace průběžná IP (1 bm) dn (mm) průduchu kód cena (Kč) 140 IP.14/ IP.16/ IP.18/ IP.20/ IP.25/ IP.30/ kód Izolace sopouchu IS cena (Kč) kód cena (Kč) IS.16/ IS.16/ IS.18/ IS.18/ IS.20/ IS.20/ IS.25/ IS.25/ IS.30/ IS.30/ NadStŘEŠNÍ ČÁSt kn und typ dn (mm) komína průduchu Nadstřešní komínová tvárnice UND (výška 100 mm) kód váha (kg) rozměr (mm) cena 1ks (Kč) kód imitace cihel váha (kg) komínový návlek KN cena1bm (Kč) kód bílá váha (kg) cena1bm (Kč) 140 knc knc un1 180 und1 16,5 420x knc1 16, knb1 16, knc knb unv1 uni undv x kncv knbv un2 uni und x knc knb unv2 uni kncv kncv

16 Klasifikace: ČSN EN 1443: t400 N1 W 3 g50 CE ČSN EN 1443: t400 P1 W 3 g50 CE Charakteristika je alternativním komínovým systémem ke standardnímu, jedná se o třísložkový komínový systém s tenkostěnnou keramickou vložkou opatřenou tepelnou izolací a specifickým systémem zadního větrání. Systém zadního větrání zajišťuje maximální kvalitu celého systému. Zadní větrání zajišťuje standardní tepelně technické parametry tepelné izolace a případné odvedení vlhkosti. Popis konstrukce a komponentů komínový průduch je tvořen tenkostěnným šamotovým potrubím izolovaným vysoce kvalitní tepelnou izolací z minerálních vláken umístěnou v plášťové tvárnici z lehkého betonu. tenkostěnné šamotové tvarovky a přímé díly jsou spojovány speciálním tmelem a hrdlovými spoji s hlubokým hrdlem zajišťujícím odolnost vůči kondenzátu a přetlaku spalin. komínový systém je dodáván standardně se světlostí komínového průduchu dn 80, 100, 120, 140, 160, 180, 200 a 250mm [stavební výška 660 mm (1000 mm)]. komínový systém je konstruován jako univerzální a je tedy možná budoucí záměna spotřebiče paliv. Na systémový komín je povoleno připojovat pouze schválené certifikované spotřebiče paliv. Spotřebiče paliv na tuhá paliva musí být vybavena deflektorem ve spalovací komoře. Využití Komínový systém pro výstavbu komínů: suchých (bez trvalé kondenzace spalin) mokrých (s trvalou kondenzací spalin) s přirozeným tahem s přetlakem do 200Pa samostatné komíny je určen Distanční kroužek je vyroben ze speciální certifikované izolace a je určen pro vystředění šamotů menších průměrů ve tvárnici. osazuje se vždy jeden na 1 bm. 6

17 ŘEŠENÍ NADSTŘEŠNÍ ČÁSTI KOMÍNU Nadstřešní komínové tvárnice UND Použití nadstřešního dílu und je systémové řešení imitace obezdívky v nadstřešní části komínu. Jedná se o betonový díl (v = 100 mm), který položením nahradí vždy jednu řadu cihlové obezdívky. Základní provedení imituje cihlu červené barvy. Je možné dodat i barvu obezdívky dle přání zákazníka. Při výšce nad 2 bm nadstřešní části und doporučujeme provést dodatečné kotvení komínu. Obezdívka obezdívka nadstřešní části komínu je založena na krakorcové desce kd, která je osazena na komínové plášťové tvárnici pod úrovní střechy. obezdívka se provádí vždy mrazuvzdornými cihlami. Nadstřešní část komínu je ukončena sklovláknobetonovou deskou ksdo pomocí upevňovací sady. Omítnutí Nadstřešní část komínu je možné opatřit fasádní omítkou. doporučuje se použití zateplovacího systému s následující skladbou:» tepelná izolace (minerální)» sklotextilní výztužná mřížka» stěrka» penetrace, omítka s povrchovou úpravou. Nadstřešní část komínu je ukončena sklovláknobetonovou deskou ksdz a upevněna prostřednictvím upevňovací sady. Komínový návlek Pro urychlení celkové doby montáže je možno použít komínový návlek z lehkého sklobetonu. Povrchovou úpravu nabízíme ve dvou variantách - hladkou bílou nebo se vzorem cihelného zdiva. komínový návlek osadíme přímo na celou nadstřešní část komínu po dokončeném oplechování tak, aby spodní okraj návleku oplechování překryl. délku návleku upravíme s ohledem na sklon střechy. Zafixujeme upevňovací sadou. ZALOŽENÍ KOMÍNU Nosná deska průduchu Nosná deska průduchu NdP se osazuje na libovolnou tvárnici dle potřebné výšky umístění vybíracího otvoru v souladu s ČSN Je tvarována pro stabilní osazení kondenzátní jímky a potrubí pro odvod kondenzátu. tvarování NdP rovněž umožní založení komína se zadním větráním pro aplikace s nezávislým pří- vodem vzduchu v nízkoenergetických a pasívních domech. Kondenzátní jímka základová Na kvalitní základ je osazena kondenzátní jímka základová WkJZ. Jímka je osazena potrubím pro odvod kondenzátu dn 40 mm. Komínový průduch komínový průduch je vytvořen z izostaticky lisovaného tenkostěnného šamotového potrubí. tenkostěnné šamotové tvarovky a přímé díly jsou zakončeny hlubokým hrdlem a musí být spojovány speciálním tmelem pro ekokeramiku, tím je zajištěna odolnost vůči kondenzátu a přetlaku spalin. komínový systém jedodáván standardně se světlostí komínového průduchu dn 80, 100, 120, 140, 160, 180, 200 a 250mm [stavební výška 660 mm (1000 mm)]. komínová vložka Wkv, je doplněná tenkostěnnými šamotovými tvarovkami t-kus WlaS, komínový čistič Wkva a komínová odbočka WkvB. WkvB t-kus WlaS komínový čistič Wkva komínová vložka Wkv 7

18 Klasifikace: ČSN EN 1443: t400 N1 W 3 g50 CE ČSN EN 1443: t400 P1 W 3 g50 Charakteristika je alternativním komínovým systémem ke standardnímu, jedná se o třísložkový komínový systém s bariérovým komínovým průduchem tvořeným potrubím z nerezové oceli. Komí- nový průduch je opatřen tepelnou izolací v plášťové tvárnici z lehkého betonu. Pro přetlakové komíny je použito speciální venkovní těsnění komínového průduchu. Popis konstrukce a komponentů Potrubí komínového průduchu je v provedení s tloušťkou stěny pro plynná paliva 0,6 mm, pro paliva kapalná a tuhá zpravidla 0,8 nebo 1,0 mm. Prefabrikovaná tepelná izolace s minimální tloušťkou 25 mm je vyrobená z čedičových vláken a osazená do plášťové tvárnice. komínové plášťové tvárnice jsou z lehkého betonu pro snadnou a lehkou montáž komína. komínový systém je dodáván standardně s průměrem komínového průduchu 100, 120, 130, 140, 150, 160, 180, 200, 225, 250 mm. komínový systém je konstruován jako univerzální a je tedy možná budoucí záměna spotřebiče paliv. Na systémový komín je povoleno připojovat pouze schválené certifikované spotřebiče paliv. Spotřebiče paliv na tuhá paliva musí být vybavena deflektorem ve spalovací komoře. Využití Komínový systém pro výstavbu komínů: suchých (bez trvalé kondenzace spalin), mokrých (s trvalou kondenzací spalin od kondenzačních kotlů), s přirozeným tahem, s přetlakem do 200Pa samostatné komíny je určen

19 Komínový průduch Komínová dvířka Potrubí komínového průduchu je dodáváno dle způsobu využití ve dvou materiálových provedeních.pro plynná paliva je dodáván nerezový průduch v materiálu aisi 304 (1.4301) s tloušťkou stěny 0,6 mm a pro paliva kapalná a tuhá v ma- teriálu aisi 316 (1.4404) s tloušťkou stěny 0,8 mm, příp. 1 mm. Pro přetlakové komíny je použito speciální venkovní těsnění komínového průduchu s teplotním omezením použitelnosti do 200 C. Potrubí komínového průduchu z nerezové oceli je lehké a minimální drsnost stěny zajišťující odolnost proti zanášením sazemi. Standardně je komínový systém dodáván o průměru komínového průduchu 120,140,160,200 mm. Průměry 100, 110, 130, 150, 170, 180, 250, 300 a 350 jsou dodávany na objednávku do 10 dnů. komínové vložky jsou doplněny kompletním s y s t é m e m tvarovek. komínová dvířka dem vytvářejí přístup ke kontrolnímu a čistícímu dílu průduchu re-d. k dodání jsou v bílém laku nebo v proveení z nerezu. dále je nutno osadit do tvárnice větrací mřížku MrI. Použití mřížky je důležité pro správnou funkci zadního odvětrání. Stejná mřížka se osazuje i do odvětracího průduchu komínů unv1 a unv2. Pro kontrolu odvětracího otvoru slouží revizní dvířka dvi. dvířka i mřížka jsou jednoduše demontovatelná, dodávaná s povrchovou úpravou práškovým lakem, nebo v provedení nerez. dvířka dem větrací mřížka MrI revizní dvířka dvi Krycí deska Sklovláknobetonová krycí deska ksd tvoří hlavu komínu. vyrábí se ze směsi cementu a skelných vláken, bez příměsí azbestu. Hladká povrchová úprava je v šedé barvě a je velmi odolná proti povětrnostním vlivům. desky se upevňují na komín pomocí upevňovací sady. krycí deska ksd Tepelná izolace Speciální certifikovaná izolace je k dispozici v tubusech nebo pro průměry 200, 250 a 300 mm je dodávána tepelná izolace ve skružovatelných lamelových pásech. distanční kroužek (prstenec) je určen pro vystředění průduchů menších průměrů ve tvárnici a osazuje se vždy jeden na 1 bm. Ze stejného materiálu je vyrobena i izolace sopouchu, která izoluje sopouch při prostupu komínovým pláštěm. Při použití jiné tepelné izolace nejsou splněny podmínky certifikace, a za škody způsobené záměnou izolace nenese výrobce komínového systému žádnou zodpovědnost. Příslušenství kryt sopuchu ks vymezuje otvor při prostupu sopouchu komínovým plášťem. k zamezení vnikání srážkové vlhkosti do komínových průduchů slouží Meidingerova hlava MH a stříška odvětrávacího průduchu Svo. kryt sopouchu ks Meidingerova hlava MH distanční kroužek dk Izolace pláště IP zkružovatelné pásy Izolace pláště IP tubus těsnění na spoje d Stříška odvětrávacího průduchu Svo Izolace sopouchu IS Při použití speciálního těsnění na spoje komínových vložek d, zajistíme těsnost komínového průduchu pro přetlakovou třídu P1.

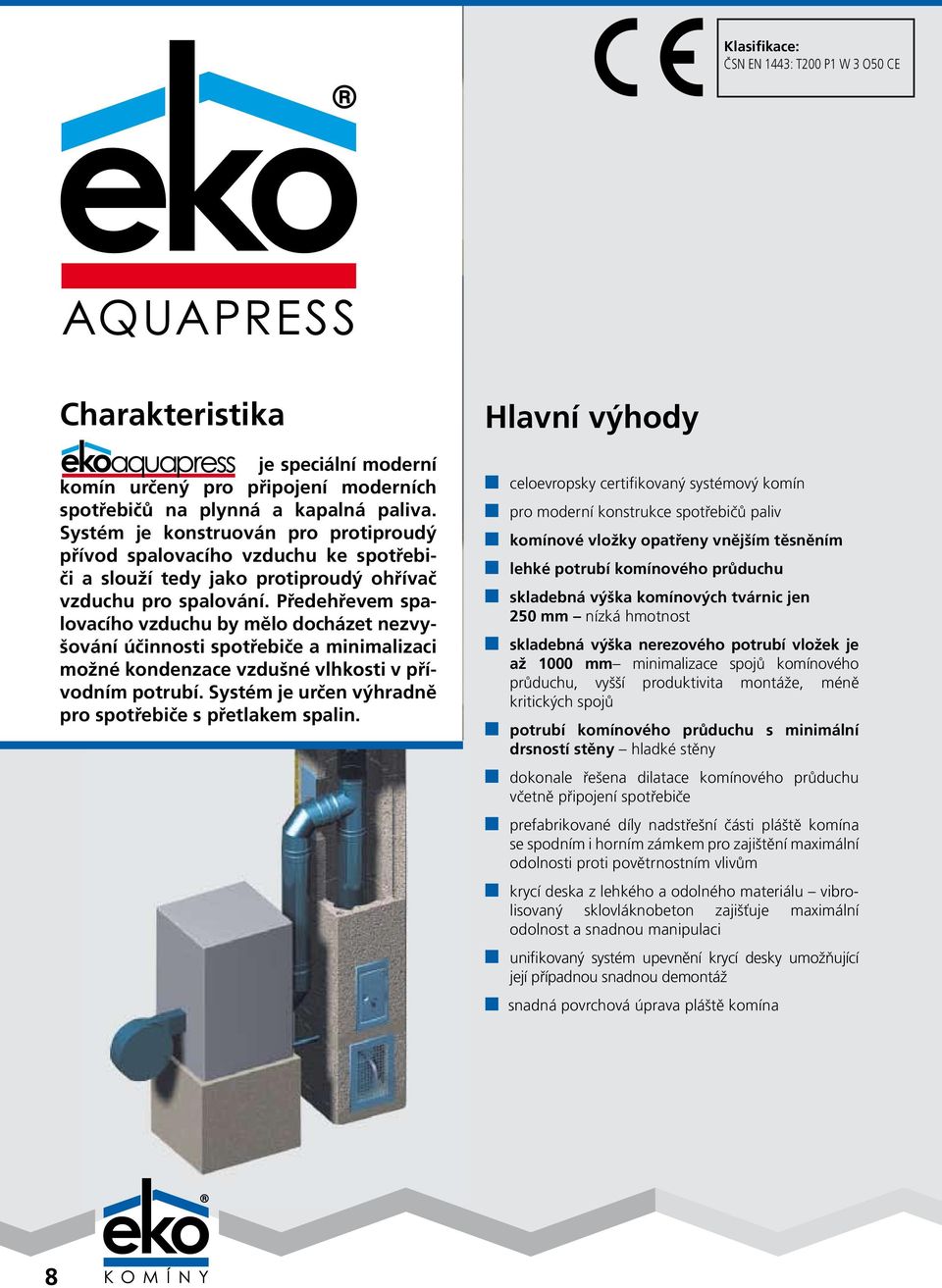

20 Klasifikace: ČSN EN 1443: t200 P1 W 3 o50 CE Charakteristika je speciální moderní komín určený pro připojení moderních spotřebičů na plynná a kapalná paliva. Systém je konstruován pro protiproudý přívod spalovacího vzduchu ke spotřebiči a slouží tedy jako protiproudý ohřívač vzduchu pro spalování. Předehřevem spalovacího vzduchu by mělo docházet nezvyšování účinnosti spotřebiče a minimalizaci možné kondenzace vzdušné vlhkosti v přívodním potrubí. Systém je určen výhradně pro spotřebiče s přetlakem spalin. Hlavní výhody celoevropsky certifikovaný systémový komín pro moderní konstrukce spotřebičů paliv komínové vložky opatřeny vnějším těsněním lehké potrubí komínového průduchu skladebná výška komínových tvárnic jen 250 mm nízká hmotnost skladebná výška nerezového potrubí vložek je až 1000 mm minimalizace spojů komínového průduchu, vyšší produktivita montáže, méně kritických spojů potrubí komínového průduchu s minimální drsností stěny hladké stěny dokonale řešena dilatace komínového průduchu včetně připojení spotřebiče prefabrikované díly nadstřešní části pláště komína se spodním i horním zámkem pro zajištění maximální odolnosti proti povětrnostním vlivům krycí deska z lehkého a odolného materiálu vibrolisovaný sklovláknobeton zajišťuje maximální odolnost a snadnou manipulaci unifikovaný systém upevnění krycí desky umožňující její případnou snadnou demontáž snadná povrchová úprava pláště komína 8

21 Popis konstrukce a komponentů Využití Komínový systém je určen: komínový průduch je tvořen potrubím z nerezové oceli s tl. stěny 0,6 mm. komínový průduch je vložen do plášťových tvárnic bez tepelné izolace. Meziprostor mezi komínovou vložkou pláštěm komína slouží pro přívod spalovacího vzduchu do spotřebiče, nebo je možné jej využít pro větrání prostoru kotelny. Při využití pro větrání kotelny není legislativně možné zahrnout do bilance větrání kotelny. Komínový průduch z nerezové oceli s vnějším těsněním dn 100, 120, 130, 140, 150, 160, 170,180, 200, 225, 250, 300 a 350 mm. Komínová plášťová tvárnice Krycí deska z lehké betonové skořepiny vibrolisovaný sklovláknobeton pro ruční montáž nevyžadující žádné speciální mechanizace pro malé,střední velké stavby a zdroje tepla od krbových kamen, po centrální kotelnu rodinné domy kondenzační závěsné stacionární spotřebiče bytové domy kotelny nízkoteplotními nebo kondenzačními kotli administrativní objekty nízkoteplotní nebo kondenzační kotle kotelny ústředního vytápění s moderními spotřebiči a kogeneračními jednotkami s dochlazovačem spalin centrální zdroje pro výrobu tepla a elektrické energie (kogenerační stanice) umožňuje funkci větrací a instalační šachty pro větrání kuchyní a podružnýchprostor, případně instalaci potrubí nebo kabeláže. (platí pouze pro typ. unv1 a unv2) umožňuje kombinaci ve víceprůduchovém provedením s druhým zdrojem krb, kotel na tuhá paliva, apod. ➊ ➋ Navrhování Variace na systém ➊ Software Protech EKO KOMÍN výpočty komínů dle ČSN EN ➋ Příručka EKO Aquapress návrhové diagramy Potrubí komínového průduchu je tvořeno plastovým potrubím z Polypropylenu s teplotní odolností do 120 C 9

22 Klasifikace: ČSN EN 1443: T120 P1 W 2 O50 CE Charakteristika je alternativou systému EKOaquapress s tím, že ocelový komínový průduch je nahrazen plastovým. (Polyvinylidenfluorid). Těsnost komínového průduchu je potom zajištěna integrovaným potrubním těsněním v hrdlovém spoji potrubních dílů.vyústění komínového průduchu nad plášť komína krycí desku musí být provedeno ze stabilizovaného PPh potrubí odolného vůči UV záření, které je rovněž součástí systému. Systém je určen pro podtlakové i přetlakové odvody spalin. Komínový průduch je určen pro odvod spalin do teploty 120 C konde nzační a nízkoteplotní kotle na plynná a kapalná paliva. Popis konstrukce a komponentů Komínový průduch z plastového potrubí s integrovaným vnitřním těsněním. Potrubní systém EKO PVDF je dodáván ve dvou základních provedeních: pevné flexibilní Pevné potrubní díly a příslušenství jsou využity hlavně pro nové komíny, komínové systémy a kouřovody spotřebičů.dodává se s integrovaným vnitřním těsněním D 60, 80, 110, 125, 160, 200, 250 a 315mm Flexibilní potrubní systém s tvarovkami je naopak určen většinou pro sanace starých komínů a vložkování. Dodává se systémem tvarovek DN 75, 110, 125, 160 a 200mm. Komínová plášťová tvárnice Komínový průduch je vložen do plášťových tvárnic bez tepelné izolace. Meziprostor mezi komínovou vložkou pláštěm komína slouží zpravidla pro přívod spalovacího vzduchu do spotřebiče. Krycí deska z lehké betonové skořepiny vibrolisovaný sklovláknobeton Navrhování Software Protech EKO KOMÍN výpočty komínů dle ČSN EN

23 Elegantní a levné připojení více spotřebičů v několika alternativách SYSTÉM společného komína

24 Klasifikace: ČSN EN 1443: t200 P1 W 1 o50 CE ČSN EN 1443: t200 N1 W 1 o50 CE Charakteristika je systémový společný komín pro připojení plynových spotřebičů s uzavřenou spalovací komorou a nuceným odvodem spalin. Komín odpovídá Evropským legislativním standardům a je na něj možno připojit až 10 plynových spotřebičů. Maximální možný počet připojených spotřebičů z jednoho podlaží nesmí překročit čtyři. Legislativně je upraven jmenovitý výkon připojených spotřebičů na 25,0 kw. Hlavní výhody celoevropsky certifikovaný systémový komín systém společného komína pro moderní konstrukce spotřebičů paliv skladebná výška komínových tvárnic jen 250 mm nízká hmotnost skladebná výška nerezového potrubí vložek je 950 mm minimalizace spojů komínového průduchu, vyšší produktivita montáže, méně kritických spojů komínové vložky opatřeny vnějším těsněním lehké potrubí komínového průduchu potrubí komínového průduchu s minimální drsností stěny hladké stěny, dokonale řešena dilatace komínového včetně připojení spotřebiče prefabrikované díly nadstřešní části pláště komína se spodním i horním zámkem pro zajištění maximální odolnosti proti povětrnostním vlivům krycí deska z lehkého a odolného materiálu vibrolisovaný sklovláknobeton zajišťuje maximální odolnost a snadnou manipulaci unifikovaný systém upevnění krycí desky umožňující její případnou snadnou demontáž snadná povrchová úprava pláště komína rychlý ohřev komínového průduchu možnost předehřevu spalovacího vzduchu - zvyšování účinnosti spotřebiče nulová nasákavost komínového průduchu uvolnění dispozice (náhradou za více samostatných komínů) nízké pořizovací náklady (náhradou za více samostatných komínů) 12

25 Popis konstrukce a komponentů komínový průduch je vytvořen z nerezové oceli třídy tl. 0,6 nebo 0,8 mm dle průměru a celkové výšky komína. Potrubí komínového průduchu je osazeno v plášťových tvárnicích bez tepelné izolace. Meziprostor mezi komínovým průduchem a plášťovou tvárnicí je zpravidla využíván pro přívod spalovacího vzduchu do připojených plynových spotřebičů s uzavřenou spalovací komorou. Pro tento účel jsou také zpracovány podklady pro navrhování, kde optimalizují poměry průřezu odvodu spalin a přívodu spalovacího vzduchu a poměry jejich vzájemných tlakových ztrát. Je tak realizován protiproudý výměník spaliny/vzduch. Zvýšené opatrnosti při navrhování se musí věnovat vedení komína v nejvyšších podlažích, kde je nasávaný vzduch ještě chladný, zde je nutné ověřit povrchovou teplotu komína vedeného v interiéru, popř. zajistit jeho povrchovou teplotu nad rosným bodem dodatečnou tepelnou izolací. Systém je navržen jako přetlakový, je možné jej však využít i s přirozeným tahem. komínový průduch z nerezové oceli s vnějším těsněním dn 130,140, 150, 160, 170,180, 200, 225, 250, 300 a 350mm. komínová plášťová tvárnice krycí deska z lehké betonové skořepiny vibrolitý sklovláknobeton Využití Komínový systém je určen: pro ruční montáž nevyžadující žádné speciální mechanizaci pro bytovou výstavbu společné komíny, decentralizované vytápění nebo příprava teplé vody rodinné domy vícepodlažní, vícegenerační, s plynovými spotřebiči s uzavřenou spalovací komorou (turbo), bytové domy etážové decentralizované vytápění nebo příprava teplé vody umožňuje funkci větrací a instalační šachty pro větrání kuchyní a podružných prostor, případně instalaci potrubí nebo kabeláže. (platí pouze pro typ. unv1 a unv2) umožňuje kombinaci ve víceprůduchovém provedeníms druhým zdrojem krb,kotel na tuhá paliva, apod. (obzvláště pro rodinné domky) ➊ ➋ Navrhování ➊ Software Protech EKO KOMÍN výpočty komínů dle ČSN EN ➋ Příručka EKO Turbo návrhové diagramy Variace na systém komínový průduch je tvořen tenkostěnnou keramickou vložkou komínový průduch je tvořen plastovým potrubím z Polypropylenu s teplotní odolností do 120 C. 13

26 Klasifikace: ČSN EN 1443: T200 P1 W 1 O50 CE ČSN EN 1443: T200 N1 W 1 O50 CE Charakteristika je systémový společný komín pro připojení spotřebičů s uzavřenou nebo uzavíratelnou spalovací komorou, přirozeným nebo nuceným odvodem spalin. Komín odpovídá Evropským legislativním standardům a je na něj možno připojit až 10 plynových spotřebičů. Pro připojení spotřebičů na jiná paliva je jejich počet definován národními předpisy. Legislativně je upraven jmenovitý výkon připojených spotřebičů v závislosti na jejich palivu. Popis konstrukce a komponentů Komínový průduch je vytvořen z izostaticky lisovaného tenkostěnného šamotového potrubí. Potrubí komínového průduchu je osazeno v plášťových tvárnicích bez tepelné izolace. Meziprostor mezi komínovým průduchem a plášťovou tvárnicí je zpravidla využíván pro přívod spalovacího vzduchu do připojených plynových spotřebičů s uzavřenou spalovací komorou. Pro tento účel jsou také zpracovány podklady pro navrhování, kde optimalizují poměry průřezu odvodu spalin a přívodu spalovacího vzduchu a poměry jejich vzájemných tlakových ztrát. Je tak realizován protiproudý výměník spaliny/vzduch. Zvýšené opatrnosti při navrhování se musí věnovat vedení komína v nejvyšších podlažích, kde je nasávaný vzduch ještě chladný, zde je nutné ověřit povrchovou teplotu komína vedeného v interiéru, popř. zajistit jeho povrchovou teplotu nad rosným bodem dodatečnou tepelnou izolací. Systém je navržen jako přetlakový, je možné jej však využít i s přirozeným tahem. komínový průduch z nerezové oceli s vnějším těsněním DN 130,140, 150, 160, 170,180, 200, 225, 250, 300 a 350mm. Komínová plášťová tvárnice Krycí deska z lehké betonové skořepiny vibrolitý sklovláknobeton 14

27 Klasifikace ČSN EN 1443: T120 P1 W 1 O50 ČSN EN 1443: T120 N1 W 1 O50 CE CE Charakteristika je alternativou systémového společného komína EKOturbo pro připojení plynových spotřebičů s uzavřenou spalovací komorou a přirozeným nebo nuceným odvodem spalin. Odpovídají Evropským legislativním standardům a je na ně možno připojit až 10 plynových spotřebičů v provedení C s nuceným odvodem spalin. Legislativně je upraven jmenovitý výkon připojených spotřebičů na 25,0 kw. Popis konstrukce a komponentů Komínový průduch je vytvořen plastovými potrubními díly, tvarovkami a kompletačními díly vyústění. Potrubí komínového průduchu je osazeno v plášťových tvárnicích bez tepelné izolace. Meziprostor mezi komínovým průduchem a plášťovou tvárnicí je zpravidla využíván pro přívod spalovacího vzduchu do připojených plynových spotřebičů s uzavřenou spalovací komorou. Pro tento účel jsou také zpracovány podklady pro navrhování, kde optimalizují poměry průřezu odvodu spalin a přívodu spalovacího vzduchu a poměry jejich vzájemných tlakových ztrát. Je tak realizován protiproudý výměník spaliny/vzduch. Zvýšené opatrnosti při navrhování se musí věnovat vedení komína v nejvyšších podlažích, kde je nasávaný vzduch ještě chladný, zde je nutné ověřit povrchovou teplotu komína vedeného v interiéru, popř. zajistit jeho povrchovou teplotu nad rosným bodem dodatečnou tepelnou izolací. Systém je navržen jako přetlakový, je možné jej však využít i s přirozeným tahem. Potrubní díly vyústění musí být použity speciální s odolností vůči působení UV záření. (součástí potrubního systému). Komínový průduch z plastového potrubí PPH průměrů D 60, 80, 110, 125, 160, 200, 250 a 315mm. Komínová plášťová tvárnice Krycí deska z lehké betonové skořepiny 15

28 Klasifikace: ČSN EN 1443: T400 N1 W3 G50 Charakteristika Třísložkový systémový komín EKO STAR je určen pro všechny druhy paliv. Jedná se o lehký komínový systém s komínovým průduchem tvořeným tenkostěnným šamotovým potrubím opatřeným kvalitní tepelnou izolací a pláštěm z nerezové oceli v matném nebo lesklém provedení Hlavní výhody snadná montáž vzhledově zajímavé pro využití v interiéru fasádní lehké komíny s vysokou odolností komínového průduchu na otěr snadné založení do stropu budovy vysoká odolnost pláště proti povětrnostním vlivům ucelený systémový komín se všemi kompletačními komponenty 16

29 Využití Komínový systém je určen: pro kouřovody s funkcí komína pro použití do interiéru i exteriérů, pro fasádní komíny určené do novostaveb i rekonstrukcí. vyznačuje se nízkou hmotností, vysokou kvalitou použitých materiálů, snadnou manipulovatelností a montáží. pro použití také v dřevostavbách, kde je však třeba dbát zvýšené opatrnosti při provádění prostupů dřevěnými konstrukcemi stěn a stropů. v prostupech se doporučuje dodatečná instalace tepelné izolace. Použití: v nových objektech rekonstrukce Systém čištění komínu EKOSTAR dodatečně instalované komíny Popis konstrukce a komponentů Jedná se o třísložkový systémový komín s keramickým komínovým průduchem tvořeným tenkostěnným šamotovým potrubím s tloušťkou stěny pouhých 6 mm a opatřených tepelnou izolací z minerálních vlny a opláštěno nerezovým plechem tl. 0,6 mm, popř. 0,5 mm. ➊ ➌ Navrhování ➋ kesaaladin ➊ Software Protech EKO KOMÍN výpočty komínů dle ČSN EN ➋ Sofware Kesa Aladin Software pro dimenzování komínů podle evropských norem ➌ Příručka pro návrh spalinové cesty Průřez systémovým komínem EKOSTAR Na snímku mužete vidět skladbu a použité materiály v komínovém systému EkoStar 17

30 Charakteristika Speciální produktová řada určená pro rekonstrukce a opravy nevyhovujících komínů a komínových průduchů. Vlastní systém se nezaměřuje pouze na sanaci komínového průduchu, ale i na sanaci komína jako celku, tedy včetně pláště, a to jak v interiéru, tak i v exteriéru. Systém zahrnuje komplexní dodávku prvků, včetně kotvení, krycí desky a všech potřebných detailů pro dokonalý a plně funkční komín. 18

31 Využití Komínový systém je určen pro: rekonstrukci starých nevyhovujících komínů od krbo vých kamen, po centrální kotelnu rodinné domy bytové domy administrativní objekty kotelny ústředního vytápění pro ruční montáž nevyžadující speciální mechanizaci Použití: suché komíny (bez trvalé kondenzace spalin) od kondenzačních kotlů), komíny s přirozeným tahem komínová vložka do uhýbaného komína s nadstřešní část z liaporbetonových tvárnic, komíny s přetlakem do 200Pa Popis konstrukce a komponentů kesaaladin Nevyhovující zchátralá část komína se demontuje a od únosného a nepoškozeného zdiva se, pomocí nosné desky prudůchu nebo i speciální redukce, stávající komínový průduch napojí na průduch nový. do uhýbaných komínů je nutno použít vložky flexibilní. komínový průduch se opatří kondenzátní jímkou, kontrolním dílem a sopouchovou tvarovkou. Nový komínový plášť tvoří tepelněizolační liaporbetonové tvárnice. v nově zděné části se komínový průduch opatří systémovou tepelnou izolací. Plášť nadstřešní části komína je možné vyzdít z lícových cihel na betonovou krakorcovou desku, nebo využít prefabrikovaných nadstřešních prstenců. Hlava komína se zakončuje systémovou krycí deskou vyrobenou ze sklovláknobetonu. Variace na systém ➊ Navrhování ➋ ➊ Software Protech EKO KOMÍN výpočty komínů dle ČSN EN ➋ Sofware Kesa Aladin Software pro dimenzování komínů podle evropských norem Hlavní výhody široká škála variant nabízí využití pro všechny typy paliv technické řešení napojení na jakýkolli stávající průduch snadná montáž nový komínový průduch je tvořen potrubím z nerezové oceli kompletní sortiment dílů také pro sanaci nadstřešní části komína nový komínový průduch je tvořen potrubím z Polypropylenu s teplotní odolností do 120 C. P roduktový katalog 19

32 Klasifikace: Eko300.4 ČSN EN 1443: t250 N1 W1 g50 Eko300.3, Eko ČSN EN 1443: t450 P1 W1 g50 Eko300.5, Eko ČSN EN 1443: t450 N1 W3 g50 Charakteristika je třísložkový univerzální komínový systém vyrobený z nerezové oceli. Pro všechny vyráběné varianty je komínový průduch standardně vyráběn z nerezové oceli třídy s tloušťkou stěny 0,5, 0,6, 0,8 a 1,0mm Podle použité tepelná izolace komínového průduchu rozlišujeme několik typů. EKO300.4 komínový systém s čedičovou izolací s podélně vrstvenými vlákny, který je určený pro odvod spalin od plynných paliv a lehkýchtopných olejů, kde teplota spalin nepřesahuje 250 C EKO300.3, EKO komínový systém s keramickou tepelnou izolací, který je určený pro tuhá paliva s maximální teplotou spalin 450 C. EKO300.5, EKO komínový systém, stejný jako systém 300.3(8). Je určený pro tuhá paliva s maximální teplotou spalin do 450 C. liší se od něj pouze materiálem a sílou tepelné izolace. Hlavní výhody snadná montáž pro podtlakové i přetlakové komíny pro samostatné komíny pro společné komíny pro všechny druhy paliv pro vnitřní i vnější použití pro suchý i mokrý provoz matné i lesklé provedení kompletní sortiment tvarovek a příslušenství 20

33 Využití Komínový systém je určen: pro ruční montáž nevyžadující žádné speciální mechanizaci pro malé,střední velké stavby a zdroje tepla od krbových kamen, po centrální kotelnu rodinné domy bytové domy administrativní objekty kotelny ústředního vytápění designové a atypické instalace technologické potrubní rozvody pro komíny i kouřovody Popis konstrukce a komponentů komínový průduch je tvořen nerezovým potrubím instalovaným s tepelnou izolací v plášti z nerezového plechu. Tepelná izolace komínového průduchu se liší dle jednotlivého typu následovně: EKO300.4 tepelná izolace čedičovou izolací s podélně vrstvenými vlákny tloušťky 25mm. Standardní sortiment: dn 130, 150, 180, 200, 250, 300, 350, 400, 450, 500, 550 a 600mm EKO300.3, EKO tepelná izolace keramická tloušťky 25mm. Standardní sortiment: dn 130, 150, 180, 200, 250, 300, 350, 400, 450, 500, 550 a 600mm EKO300.5, EKO tepelná izolace z čedičových podélně vrstvených vláken celkové tloušťky 55mm do dn200mm, pro potrubí větších průměrů tloušťky 60mm. Standardní sortiment:: dn 150, 170, 200 a 250mm. ➊ ➌ Navrhování ➋ ➊ Software Protech EKO KOMÍN výpočty komínů dle ČSN EN ➋ Software pro specifikaci komponentů EKO ➌ Příručka EKO 300 Systém umožňuje kotvení komína za plášť. Jednotlivé komponenty se spojují na sucho pomocí spon se zajištěním. Variace na systém komínový systém Eko300 umožňuje standardně instalaci komínů od dn 130 do dn 600 mm. Povrchová úprava je standardně provedena v lesklém provedení. Na objednávku je možné také v matném provedení, nebo barevným nástřikem. Potrubí komínového průduchu je tvořeno plastovým potrubím z Polypropylenu s teplotní odolností do 120 C Na systémový komín Eko300 je povoleno připojovat pouze schválené certifikované spotřebiče paliv. Spotřebiče paliv na tuhá paliva musí být vybavena deflektorem ve spalovací komoře. 21

34 Klasifikace: EKO300 PPh ČSN EN 1443: T120 P1 W2 G50 EKO300 PVDF ČSN EN 1443: T160 P1 W2 G50 Hlavní výhody použitelnost pro mokré komíny odolnost kondenzátu spalin (nepodléhá korozi) pro přetlakový provoz (např. pro plynové spotřebiče v provedení C) rychlá montáž spojování se zaručenou těsností k odvodu vybraných chemických látek v textilních provozech odolná povrchová úprava Charakteristika je třísložkový komínový systém vyrobený z nerezové oceli. Pro všechny vyráběné varianty je komínový průduch standardně vyráběn z plastového potrubí PPh s teplotní odolností do 120 C. Tepelná izolace komínového průduchu je standardně dodávána z minerálních vláken o celkové tloušťce 25 mm. Využití Popis konstrukce a komponentů Potrubí komínového průduchu je vyvinuto pro odvody spalin a vykazuje vysokou odolnost vůči dlouhodobému působení kondenzátu na jeho stěny. Potrubní systém je dále vybaven systémem vnitřního těsnění, který zajišťuje tlakovou těsnost potrubí (tzv. bariérový komínový průduch nezatěžující vlhkostí tepelnou izolaci). Těsnění je integrováno do hrdlového potrubního spoje. Potrubí je lehké, snadno opracovatelné a spojovatelé. Materiál potrubí umožňuje snadnou výrobu atypických dílů. Materiál je odolný vůči působení kondenzátu. Sortiment: Pevné potrubní díly a tvarovky: DN 80, 110, 125, 160, 200, 250, 315 a 400 mm Komínový systém je určen: pro odvod spalin od nízkoteplotních a kondenzačních plynových spotřebičů. pro spotřebiče na plynná a kapalná paliva do teploty spalin 120 C pro podtlakový i přetlakový odvod spalin odvod spalin od kondenzačních spotřebičů pro nové komíny 22

35 Zaručují variabilitu a široké využití našich komínů KOMPONENTY spalinových systémů

36 Klasifikace: ČSN EN 1443 je závislá na zabudování výrobku do stavby Charakteristika je určen pro spotřebiče na plynná, kapalná i tuhá paliva bez požadavku na těsnost. Komponenty jsou vyrobeny standardně z nerezové oceli třídy ČSN o síle stěny 0,5mm, 0,6mm, 0,8mm nebo 1,0mm. Hlavní výhody unifikovaná výrobní řada se standardní kvalitou. Systém výrobků umožňuje jejich délkové úpravy při instalacích na stavbách bez sníženého standardu a kvality jejich spojování. 24

37 Využití Komínový systém je určen: sanace komínů vložkování komínů společné kouřovody samostatné kouřovody technologické potrubní rozvody Popis konstrukce a komponentů Jedná se o plazmou v ochranné atmosféře podélně svařované potrubní díly opatřené hrdlem pro snadné spojování. Potrubní díly jsou dodávány standardně v průměrech: 130, 140, 150, 160, 180, 200, 225, 250, 300, 350, 400, 450, 500, 550 a 600mm. větší průměry jsou vyráběny individuálně dle požadavku zákazníka. Navrhování Software Protech EKO KOMÍN výpočty komínů dle ČSN EN Realizace EKO100 25

38 Klasifikace: EKO FLEX ČSN EN T400 N2 D Vm L50040 EKO FLEX GAS ČSN EN T400 N2 D Vm L20030 Charakteristika jsou certifikované komínové vložky, které určeny především pro sanaci stávajících komínových průduchů, do uhýbaných komínů, a tam, kde není možné instalovat potrubí pevné. Dle tloušťky použitého materiálu rozlišujeme dvě provedení. EKO FLEX EF tl. 0,4 mm a EKO FLEX gas EFG tl. 0,3 mm pouze pro plynná paliva. MAXIMÁLNÍ OHEBNOST dokonalá flexibilita pro uhýbané komíny 26

39 Využití Komínový systém je určen: sanace komínů vložkování komínů společné i samostatné kouřovody Použití: suché komíny (bez trvalé kondenzace spalin) od kondenzačních kotlů), Vložka EKOflex ve třísložkovém provedení komíny s přirozeným tahem Popis konstrukce a komponentů Flexibilní komínové vložky jsou vyrobeny skružováním profilovaných pásků z nerezové oceli do pružné hadice. Maximální délka není výrobně omezena, z důvodu distribuce a instalace se dělí zpravidla na potrubí délky 20,0m. Flexibilní komínové vložky Eko FlEX jsou dopněny systémem pevných kompletačních dílů. Navrhování Software Protech EKO KOMÍN výpočty komínů dle ČSN EN Podle použitého materiálu a jeho tloušťky rozlišujeme dvě varianty fexibilní komínové vložky EKO FLEX EF tl. 0,4 mm (aisi 316l B2) jsou dodávány standardně se světlostí komínového průduchu dn 120, 130, 140, 150, 160, 180, 200 a jsou určeny pro vložkování komínů pro odvod spalin s přirozeným tahem bez trvalé kondenzace od všech spotřebičů paliv. EKO FLEX gas EFG tl. 0,3 mm (aisi 304) jsou dodávány standardně se světlostí komínového průduchu dn 100, 110, 120, 125, 130, 140, 150, 160, 180, 200 a jsou určeny pro vložkování komínů pro odvod spalin s přirozeným tahem bez trvalé kondenzace od spotřebičů plynných paliv. Sanace uhýbaného komína vložkou EKOflex 27
