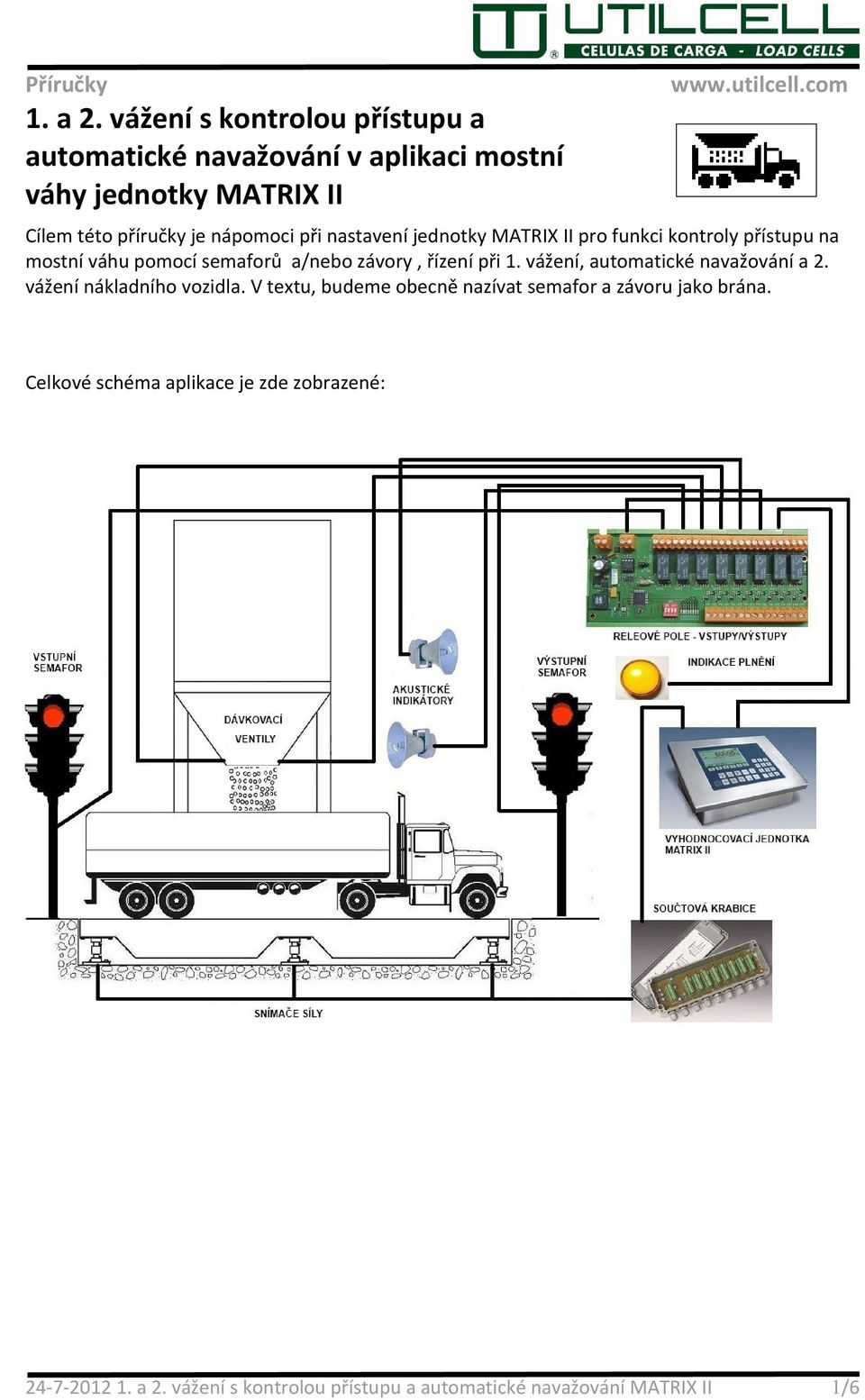

1 1. a 2. vážení s kontrolou přístupu a automatické navažování v aplikaci mostní váhy jednotky MATRIX II Cílem této příručky je nápomoci při nastavení jednotky MATRIX II pro funkci kontroly přístupu na mostní váhu pomocí semaforů a/nebo závory, řízení při 1. vážení, automatické navažování a 2. vážení nákladního vozidla. V textu, budeme obecně nazívat semafor a závoru jako brána. Celkové schéma aplikace je zde zobrazené: a 2. vážení s kontrolou přístupu a automatické navažování MATRIX II 1/6

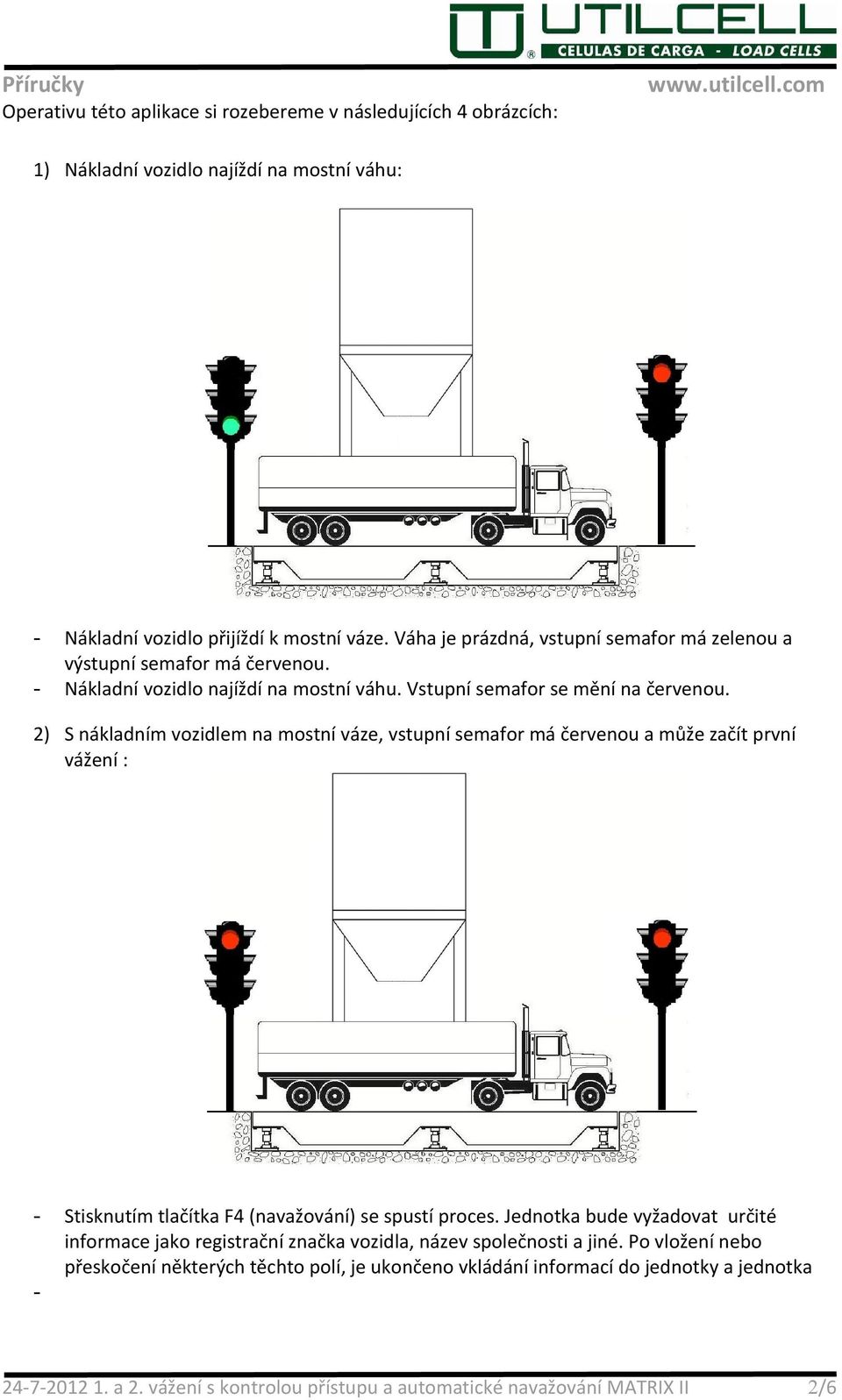

2 Operativu této aplikace si rozebereme v následujících 4 obrázcích: 1) Nákladní vozidlo najíždí na mostní váhu: - Nákladní vozidlo přijíždí k mostní váze. Váha je prázdná, vstupní semafor má zelenou a výstupní semafor má červenou. - Nákladní vozidlo najíždí na mostní váhu. Vstupní semafor se mění na červenou. 2) S nákladním vozidlem na mostní váze, vstupní semafor má červenou a může začít první vážení : - Stisknutím tlačítka F4 (navažování) se spustí proces. Jednotka bude vyžadovat určité informace jako registrační značka vozidla, název společnosti a jiné. Po vložení nebo přeskočení některých těchto polí, je ukončeno vkládání informací do jednotky a jednotka a 2. vážení s kontrolou přístupu a automatické navažování MATRIX II 2/6

3 - spustí aplikaci mostní váhy, 1. a 2. vážení. Při funkci navažování, u 1. vážení bude sejmuta tára a uložena. 3) Po ukončení 1. vážení, se spustí navažování nákladního vozidla: - Po ukončení 1. vážení, stále v menu navažování je spuštěno automatické navažování, tak jak bylo nastaveno. Jednotka řídí potřebné digitální výstupy nutné pro aktivaci výpustných ventilů násypky. 4) Po ukončení navažování, jednotka přepne výstupní semafor a umožní nákladnímu vozidlu opustit mostní váhu: - Navažování je ukončené, nákladní vozidlo může opustit mostní váhu. - Po opuštění mostní váhy, celý proces se znovu opakuje. Vstupní semafor je zelený a výstupní semafor je červený a 2. vážení s kontrolou přístupu a automatické navažování MATRIX II 3/6

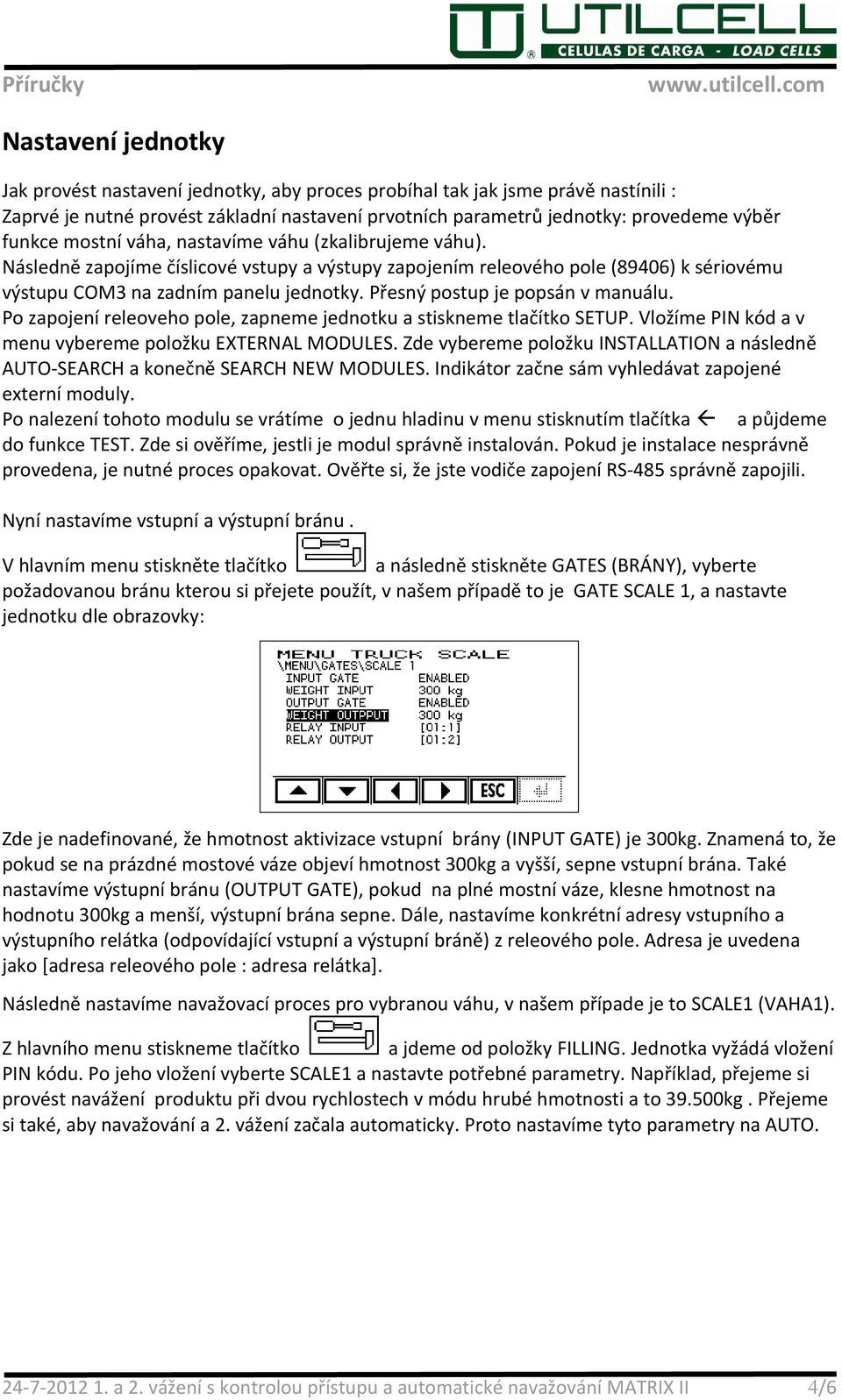

4 Nastavení jednotky Jak provést nastavení jednotky, aby proces probíhal tak jak jsme právě nastínili : Zaprvé je nutné provést základní nastavení prvotních parametrů jednotky: provedeme výběr funkce mostní váha, nastavíme váhu (zkalibrujeme váhu). Následně zapojíme číslicové vstupy a výstupy zapojením releového pole (89406) k sériovému výstupu COM3 na zadním panelu jednotky. Přesný postup je popsán v manuálu. Po zapojení releoveho pole, zapneme jednotku a stiskneme tlačítko SETUP. Vložíme PIN kód a v menu vybereme položku EXTERNAL MODULES. Zde vybereme položku INSTALLATION a následně AUTO-SEARCH a konečně SEARCH NEW MODULES. Indikátor začne sám vyhledávat zapojené externí moduly. Po nalezení tohoto modulu se vrátíme o jednu hladinu v menu stisknutím tlačítka a půjdeme do funkce TEST. Zde si ověříme, jestli je modul správně instalován. Pokud je instalace nesprávně provedena, je nutné proces opakovat. Ověřte si, že jste vodiče zapojení RS-485 správně zapojili. Nyní nastavíme vstupní a výstupní bránu. V hlavním menu stiskněte tlačítko a následně stiskněte GATES (BRÁNY), vyberte požadovanou bránu kterou si přejete použít, v našem případě to je GATE SCALE 1, a nastavte jednotku dle obrazovky: Zde je nadefinované, že hmotnost aktivizace vstupní brány (INPUT GATE) je 300kg. Znamená to, že pokud se na prázdné mostové váze objeví hmotnost 300kg a vyšší, sepne vstupní brána. Také nastavíme výstupní bránu (OUTPUT GATE), pokud na plné mostní váze, klesne hmotnost na hodnotu 300kg a menší, výstupní brána sepne. Dále, nastavíme konkrétní adresy vstupního a výstupního relátka (odpovídající vstupní a výstupní bráně) z releového pole. Adresa je uvedena jako [adresa releového pole : adresa relátka]. Následně nastavíme navažovací proces pro vybranou váhu, v našem případe je to SCALE1 (VAHA1). Z hlavního menu stiskneme tlačítko a jdeme od položky FILLING. Jednotka vyžádá vložení PIN kódu. Po jeho vložení vyberte SCALE1 a nastavte potřebné parametry. Například, přejeme si provést navážení produktu při dvou rychlostech v módu hrubé hmotnosti a to kg. Přejeme si také, aby navažování a 2. vážení začala automaticky. Proto nastavíme tyto parametry na AUTO a 2. vážení s kontrolou přístupu a automatické navažování MATRIX II 4/6

5 První část menu bude nastavena následně: Co se týče materiálu v letu, nastaveno bude následně : Hodnota materiálvu v letu (dopravní zpoždění) (INFLIGHT) je hodnota proměnná, tj. při každém navážení bude jeho hodnota korigována pro přesnější navážení. Po několika naváženích bychom měli nastavit parametr maximální korekce ( MAX. CORRECTION) na hodnotu okolo 30% vyšší než je materiálu v letu uvedená. Cílem je zabránit přetečení navážení v případě, kdyby například byl plněn nehomogenní materiál ( kamenivo, hroudovitý materiál,...) Nastavíme pomalé navážení (SLOW SECTION) na 5.000kg a tolerance navážení (ERROR MARGIN) na ± 100kg, chybující materiál (čas, za který po otevření plnicích ventilů, hmotnost na váze se nezvyšuje) MATERIAL ERROR na 20s a 5div. Druhá část navažovacího menu bude následná: Nakonec, nastavíme relátka: a 2. vážení s kontrolou přístupu a automatické navažování MATRIX II 5/6

6 Relátko pro rychlé (FAST) a pomalé (SLOW) navážení, relátko pro chyby (ERROR), relátko pro chyba materiálu (MATERIAL ERROR). Relátko ACTIVATED bude aktivní během procesu navažování a relátko FILLING ERROR se aktivuje pokud navážená hmotnost bude mimo nastavenou oblast tolerované chyby, v našem případě ±100kg. Po tomto nastavení, je nutné správně provést drátové zapojení. POZNÁMKA: NASTAVENÍ JEDNOTKY V MÓDU NAVAŽOVÁNÍ (FILLING), UMOŽŇUJE ABY VÁHA TAKÉ PRACOVALA V NORMÁLNÍM MÓDU JAKO STANDARDNÍ MOSTNÍ VÁHA, TJ. PROVÁDĚT 1. A 2. VÁŽENÍ NEBO JEDNODUCHÉ VÁŽENÍ (F1) BEZ NAVAŽOVÁNÍ. JE MOŽNÉ TAKÉ NASTAVIT ČÍSLICOVÉ VSTUPY PRO RŮZNÉ FUNKCE (NOUZOVÉ ZASTAVENÍ, PAUZA, A JINÉ) a 2. vážení s kontrolou přístupu a automatické navažování MATRIX II 6/6
