1 SP 1200S Stručný návod k obsluze Dříve než začnete zařízení používat, musíte nastavit přístroj a nainstalovat ovladač. Informace o správném nastavení a pokyny k instalaci naleznete v tomto Stručném návodu k obsluze. 1. krok Nastavení přístroje 2. krok Instalace ovladačů a programů Nastavování je skončeno! Uschovejte tento Stručný návod k obsluze a dodaný CD-ROM na vhodném místě, abyste mohli kdykoliv rychle a snadno najít potřebné informace.

2 1 Symboly použité v této příručce Upozornění Výstraha Nesprávné nastavení Varování vás informují o tom, co máte dělat, abyste předešli možnému zranění. Výstrahy stanovují postupy, které musíte dodržet nebo kterým se musíte vyhnout, abyste předešli možnému poškození zařízení nebo dalších předmětů. Ikony Nesprávné nastavení upozorňují uživatele na zařízení a operace, které nejsou se zařízením kompatibilní. Poznámka Poznámky vás informují o tom jak byste měli reagovat na různé situace nebo dávají tipy o tom, jak aktuální operace spolupracuje s jinými funkcemi. Příručka uživatele nebo Příručka uživatele programů Označuje odkaz na Příručku Uživatele nebo Příručku uživatele programů, které naleznete na dodávaném CD-ROMu.

3 Obsah Bezpečnostní opatření Pro bezpečný provoz zařízení... 2 Symboly vypínačů napájení... 3 Směrnice... 4 Začínáme Obsah balení... 6 Ovládací panel krok Nastavení přístroje Instalace fotoválce a sestavy tonerové kazety... 8 Vložení papíru do zásobníku papíru... 9 Připojte napájecí kabel Nastavte svou zemi (pouze DCP-7045N) Výběr jazyka Nastavení kontrastu LCD displeje Dodávaný disk CD-ROM Dodávané disky CD-ROM pro SP 1200S Ovladače a utility pro SP 1200S Software PaperPort 11SE a dokumentace k SP 1200S krok Instalace ovladačů a programů Instalace ovladačů a utilit pro TYPE 1200S Instalace softwaru PaperPort 11SE společnosti ScanSoft pro Windows Prohlížení a instalace dokumentace Spotřební materiál a volitelné příslušenství Spotřební materiál Poznámka Pokud chcete zařízení přemístit, uchopte je za úchyty pod skenerem. NEPŘEMÍSŤUJTE stroj tak, že je držíte ze spodu. 1

4 Bezpečnostní opatření Pro bezpečný provoz zařízení Uschovejte tyto pokyny pro další použití a přečtěte si je před zahájením jakékoliv údržby. VAROVÁNÍ Než se pustíte do čištění vnitřku zařízení, nejprve odpojte telefonní kabel a potom napájecí kabel z elektrické zásuvky. NEMANIPULUJTE se zástrčkou mokrýma rukama. Hrozí úraz elektrickým proudem. Pro čištění vnitřku i vnějšku zařízení NEPOUŽÍVEJTE hořlavé látky, žádný typ rozprašovače ani organická rozpouštědla či kapaliny obsahující alkohol či čpavek. Hrozí vznik požáru nebo úraz elektrickým proudem. V Příručce uživatele v části Běžná údržba najdete informace o tom, jak zařízení čistit. Vždy dbejte na to, aby zástrčka byla plně zasunutá. Bezprostředně po používání zařízení budou některé vnitřní části velmi horké. Když otevřete přední nebo zadní kryt zařízení, NEDOTÝKEJTE SE míst vyznačených na obrázku. Chcete-li předcházet zraněním, nepokládejte dlaně na okraj zařízení pod kryt dokumentu nebo skeneru, jak je to ukázáno na obrázku. Chcete-li předcházet zraněním, NEPOKLÁDEJTE prsty do oblasti vyznačené na obrázku. 2

5 Bezpečnostní opatření Vysypaný toner NEUKLÍZEJTE vysavačem. Tonerový prach by se mohl uvnitř vysavače vznítit a mohl by vzniknout požár. Pečlivě vyčistěte tonerový prášek suchým měkkým hadříkem a zlikvidujte jej v souladu s místními nařízeními. Pokud zařízení chcete přemístit, použijte úchyty. Nejprve však odpojte všechny kabely. Pro zabalení vašeho zařízení jsou použity igelitové pytle. Uchovávejte tyto pytle mimo dosah batolat a dětí, aby se neudusily. Poznámka Zapékací jednotku vyznačuje etiketa pozor. Etiketu NEODSTRAŇUJTE ani NEPOŠKOZUJTE. UPOZORNĚNÍ Alespoň jednou za rok odpojte zástrčku z elektrické zásuvky a očistěte hroty a okolní plochy. Zabraňte usazování prachu na zástrčce, kterî představuje nebezpečí poôáru. Symboly vypínačů napájení Podle normy IEC zařízení používá tyto symboly vypínače napájení: - znamená ZAPNOUT. - znamená VYPNOUT. 3

6 Bezpečnostní opatření Směrnice Specifikace IEC :2007 Tento přístroj je laserový výrobek třídy 1 dle definic specifikací IEC :2007. Etiketa vyznačená níže je použita v zemích, kde je vyžadována. Směrnice EU 2002/96/EC a EN50419 Uživatelé v EU, Švýcarsku a Norsku Naše výrobky obsahují vysoce kvalitní soucástky a jsou navrženy tak, aby usnadnovaly recyklaci. Naše výrobky nebo balení výrobku jsou oznaceny níže zobrazeným symbolem. CLASS 1 LASER PRODUCT LASER KLASSE 1 PRODUKT Tento přístroj má laserovou diodu třídy 3B, jež vydává neviditelné laserové záření v jednotce skeneru. Jednotka skeneru by se neměla za žádných okolností otevírat. Laserové zárení Vlnová délka: nm Výkon: 10 mw max. Třída laseru: Třída 3B VAROVÁNÍ Používání ovladačů, úpravy nebo provádění kroků kromě výslovně uvedených v této příručce může způsobit vystavení se nebezpečnému záření. Odpojte zařízení Tento výrobek musí být instalován v blízkosti elektrické zásuvky, která je snadno přístupná. V případě naléhavé události musíte odpojit napájecí kabel ze zásuvky, abyste zcela vypnuli přívod energie. Tento symbol oznacuje, že výrobek nesmí být likvidován jako komunální odpad. Výrobek je treba likvidovat samostatne prostrednictvím príslušného sberného systému. Dodržováním techto pokynu zajistíte, že s výrobkem bude nakládáno správne, a prispejete tak ke zmenšení prípadného negativního vlivu na životní prostredí a lidské zdraví, který je dusledkem nesprávné manipulace s výrobkem. Recyklací výrobku pomáháte šetrit prírodní zdroje a chránit životní prostredí. Podrobné informace o sberných a recyklacních systémech týkající se tohoto produktu získáte v prodejne, kde jste výrobek zakoupili, od místního prodejce nebo servisního ci prodejního zástupce. Ostatní uživatelé Chcete-li tento výrobek zlikvidovat, obratte se na místní úrady, prodejnu, kde jste výrobek zakoupili, místního prodejce nebo servisního ci prodejního zástupce. Interference rádiových vln Tento výrobek splňuje nařízení EN55022 (CISPR vydání 22)/Třída B. Když zařízení připojujete k počítači, dbejte na to, abyste použili následující kabely rozhraní. Kabel USB, jehož délka nesmí překročit 2 metry. 4

7 Bezpečnostní opatření Poznámka k symbolu baterie nebo akumulátoru (pouze zeme EU) V souladu se smernicí Rady 2006/66/ES o bateriích a akumulátorech a odpadních bateriích a akumulátorech, clánkem 20, Informace pro konecného uživatele, Príloha II, je na bateriích a akumulátorech vytišten výše uvedený symbol. Tento symbol znamená, že v Evropské unii musí být použité baterie a akumulátory likvidovány oddelene od domovního odpadu. V zemích EU existují oddelené sberné systémy nejen pro použité elektrické a elektronické produkty, nýbrž i pro baterie a akumulátory. Likvidujte je v místním stredisku sberu komunálního odpadu nebo recyklacním stredisku. Mezinárodní prohlášení o shodě ENERGY STAR Smyslem mezinárodního programu ENERGY STAR je propagace rozvoje a popularizace kancelářských vybavení, která účelně využívají elektrickou energii. Společnost Ricoh Company, Ltd. jako partner ENERGY STAR prohlašuje, že tento výrobek splňuje požadavky ENERGY STAR pro účelné využití energie. 5

8 Začínáme 1 1 Obsah balení Obsah balení se může v jednotlivých zemích lišit. Uchovejte veškerý obalový materiál a krabici pro případ, že budete zařízení přepravovat. VAROVÁNÍ Při balení zařízení se používají plastové sáčky. Sáčky ukládejte mimo dosah dětí, hrozí nebezpečí udušení Disky CD-ROM S ovladači S příručkou uživatele a softwarem PaperPort Automatický podavač dokumentů (ADF) 2. Ovládací panel 3. Podpěra rubového výstupu 4. Ruční podavač 5. Zásobník papíru 6. Přední kryt 7. Vypínač 8. Sklopná podpěra výstupu dokumentů ADF 9. Kryt dokumentů Rychlý průvodce instalací Bezpečnostní brožura Napájecí kabel Jednotka fotoválce (včetně toneru) USB kabel Propojovací kabel zatím NEZAPOJUJTE. Propojovací kabel se zapojí až při instalaci softwaru. USB kabel Používejte propojovací kabel pro USB 2.0, který je kratší než 2 metry (6 stop). Pokud používáte USB kabel, zapojte jej do USB portu počítače, nikoli do USB portu klávesnice nebo USB rozbočovače (hubu) bez napájení. 6

9 Začínáme 2 Ovládací panel Podrobnosti o ovládacím panelu viz přehled ovládacího panelu v kapitole 1 příručky uživatele. 1 Tlačítko tisk Zrušit úlohu Zruší naprogramovanou tiskovou úlohu a vymaže ji z paměti zařízení. Více tiskových úloh zrušíte tak, že stisknete tlačítko, dokud se na LCD nezobrazí Job Cancel (All). 2 Tlačítko skenování Uvede zařízení do režimu skenování. (Podrobnosti o skenování viz příručka uživatele programů na disku CD- ROM.) 3 Copy tlačítka: Options Pro kopírování snadno a rychle vyberete dočasné nastavení. Zvětšit/zmenšit Zmenšuje nebo zvětšuje kopie. Kontrast Zvětšuje nebo snižuje kontrast kopií. 4 LCD Zobrazuje zprávy, které vám pomohou zařízení nastavit a používat. 5 Tlačítka nabídky: Vymazat/zpět Maže zadaná data nebo umožňuje zrušit stávající nastavení. a + nebo b - Stiskněte pro pohyb v nabídkách a volbách. OK Umožňuje uložit nastavení zařízení. Menu Umožňuje přístup k nabídce programování nastavení zařízení. 6 Start Umožňuje kopírování nebo skenování. 7 Stop/opustit Zastaví operaci nebo opustí nabídku. Počet kopií Tlačítkem nastavte požadovaný počet kopií. 7

10 1. krok Nastavení přístroje 1 1 Instalace fotoválce a sestavy tonerové kazety 4 Zasuňte fotoválec a sestavu tonerové kazety do zařízení. Nesprávné nastavení NEPŘIPOJUJTE kabel rozhraní. Připojení kabelu rozhraní se provádí při instalaci ovladače. 1 Otevřete přední kryt. 2 Rozbalte fotoválec a sestavu tonerové kazety. 5 Zavřete přední kryt zařízení. 3 Jemně ji několikrát protřepte ze strany na stranu, aby byl toner v kazetě rozprostřen rovnoměrně. 8

11 Nastavení přístroje 2 Vložení papíru do zásobníku papíru 4 Vložte papír do zásobníku papíru. Ujistěte se, že je papír vložen v zásobníku rovně a nepřesahuje značku maximálního množství papíru (1). 1 Vysuňte zásobník papíru úplně ze zařízení. 1 2 Stiskněte zelenou páčku pro uvolnění vodítka papíru a zároveň posuňte vodítka papíru podle velikosti papíru, který chcete použít. Ujistěte se, že jsou vodítka papíru pevně usazená v drážkách. UPOZORNĚNÍ Ujistěte se, že se vodítka papíru dotýkají hran papíru, aby se zavedl správně. Pokud to neuděláte, mohli byste zařízení poškodit. 5 Zasuňte zásobník papíru pevně zpět do zařízení. Ujistěte se, že je do zařízení úplně vložen. 3 Provětrejte dobře stoh papíru, abyste se vyhnuli uvíznutím a chybným zavedením papíru. 9

12 1. krok Nastavení přístroje 3 Připojte napájecí kabel 5 Výběr jazyka 1 Ujistěte se, že je spínač zařízení vypnutý. Připojte napájecí kabel k zařízení. 2 Připojte napájecí kabel k elektrické zásuvce. Zapněte spínač zařízení. 4 Nastavte svou zemi (pouze DCP-7045N) 1 Připojením napájecího kabelu ověřte, že je zapnuto napájení. Stiskněte tlačítko OK. Set Country Press OK key 2 Stisknutím tlačítka nebo zvolíte zemi. Others Select ab or OK 3 Jakmile se na LCD displeji zobrazí vaše země, stiskněte tlačítko OK. 4 Na LCD displeji se zobrazí výzva k potvrzení výběru země. Others? a Yes b No 5 Postupujte jedním z následujících způsobů: Pokud se na LCD displeji zobrazila správná země, stiskněte tlačítko a přejděte ke kroku 6. Stisknutím se vrañte ke kroku 2, kde můžete zemi zvolit znovu. 6 Poté co se na LCD displeji zobrazí na dvě sekundy Accepted(Potvrzeno), zobrazí se na něm Please Wait(Cekej). 1 Po restartování zařízení se na LCD displeji zobrazí: Select Language Press OK key Stiskněte tlačítko OK. 2 Stisknutím tlačítka nebo zvolte jazyk a stiskněte tlačítko OK. Select ab or OK English 3 Pokud máte jazyk vybraný, stiskněte (Ano). Cesky? a Ano b Ne Poznámka Pokud jste nastavili nesprávný jazyk, můžete jazyk změnit z nabídky ovládacího panelu zařízení. (Podrobnosti naleznete v části Změna jazyka LCD displeje v dodatku k Příručce uživatele.) 6 Nastavení kontrastu LCD displeje Změnou kontrastu lze zesvětlit nebo ztmavit zobrazení na displeji. 1 Stisknutím tlačítka Menu a nebo vyberte 1.Zaklad.nastav.. Stiskněte tlačítko OK. 2 Stisknutím tlačítka nebo vyberte 5.LCD Kontrast. Stiskněte tlačítko OK. 3 Stisknutím tlačítka zvýšíte kontrast. NEBO Stisknutím tlačítka snížíte kontrast. Stiskněte tlačítko OK. 10

13 Dodávaný disk CD-ROM 1 1 Dodávané disky CD-ROM pro SP 1200S Ovladače a utility pro SP 1200S Software PaperPort 11SE a dokumentace k SP 1200S Instalujte Multi-Function Suite Můžete instalovat software multifunkční sady a multifunkční ovladače. Oprava Multi-Function Suite (pouze pro uživatele USB) Pokud došlo během instalace multifunkční sady k chybě, použijte tuto volbu pro automatickou opravu a reinstalaci multifunkční sady. Poznámka Instalace multifunkční sady zahrnuje ovladač tiskárny, ovladač skeneru a nástroj Control Center 3. Instalace PaperPort 11SE Můžete nainstalovat software PaperPort 11SE společnosti ScanSoft (Nuance). ScanSoft PaperPort 11SE. společnosti ScanSoft Software PaperPort 11SE společnosti ScanSoft je aplikace pro správu dokumentů, která umožňuje jejich skenování a prohlížení. Dokumentace Příručky k SP 1200S si můžete prohlížet ve formátu PDF. Stručný návod k obsluze, příručka uživatele a příručka uživatele programů. V příručce uživatele programů naleznete návod k funkcím dostupným při připojení k počítači (např. tisk, skenování detailů). Pro uložení návodů ve vašem počítači klikněte na Instalovat dokumentaci. 11

14 Dodávaný disk CD-ROM 12

15 2. krok Instalace ovladačů a programů Pro uživatele kabelu rozhraní USB Instalace ovladačů a utilit pro TYPE 1200S Instalace softwaru PaperPort 11SE společnosti ScanSoft pro Windows Prohlížení a instalace dokumentace Obrazovky pro Windows v tomto Stručném návodu k obsluze jsou použity na bázi Windows XP. 13

16 2. krok Instalace ovladačů a programů Pro uživatele kabelu rozhraní USB (Operační systém Windows 2000 Professional/XP/7/ XP Professional x64 Edition/Windows Vista ) 1 Instalace ovladačů a utilit pro TYPE 1200S DŮLEŽITÉ Ujistěte se, že jste dokončili pokyny od kroku 1 Nastavení přístroje na stranách 8 až Zobrazí se hlavní nabídka disku CD-ROM. Klepněte na tlačítko Instalace Multi-Function Suite. Poznámka Před instalací aplikace Multi-Function Suite prosím ukončete všechny spuštěné aplikace. Před instalací aplikace Multi-Function Suite prosím nainstalujte nejnovější Windows Service Pack. Dbejte, abyste použili CD-ROM s názvem Ovladače a utility pro SP 1200S 1 V případě, že jste již připojili kabel rozhraní, zařízení vypněte a odpojte z elektrické sítě a od počítače. Poznámka Pokud se okno neobjeví, použijte průzkumníka Windows a spusñte soubor start.exe z kořenové složky disku CD-ROM. Pokud se ve Windows Vista objeví obrazovka Řízení uživatelských účtů, klikněte na Povolit. 2 Zapněte počítač. (Musíte být přihlášeni s oprávněními správce.) 3 Do CD-ROM mechaniky vložte dodaný disk CD-ROM pro systém Windows. Pokud se zobrazí okno pro název modelu, zvolte své zařízení. Postupujte podle zobrazených pokynů. Pokud se dialogové okno Řízení uživatelských účtů objeví na počítači s Windows 7, klikněte na Ano. 14

17 Instalace ovladačů a programů 5 Když se zobrazí okno s licenční smlouvou aplikace Multi-Function Suite, klepněte na tlačítko Ano, pokud s licenční smlouvou programu souhlasíte. 8 Připojte napájecí kabel k elektrické zásuvce. Zapněte spínač zařízení. Instalace ovladačů se spustí automaticky. Instalační obrazovky se objevují jedna po druhé, vyčkejte prosím. 6 Zvolte Standardní a potom klepněte na tlačítko Další. Instalace bude pokračovat. Nesprávné nastavení NEZKOUŠEJTE během instalace žádnou z těchto obrazovek zrušit. 9 Klepnutím na tlačítko Dokončit restartujte počítač. (Po restartování počítače se musíte přihlásit s oprávněními správce.) 7 Po zobrazení tohoto okna připojte kabel rozhraní USB k počítači a potom k zařízení. Aplikace Multi-Function Suite (včetně ovladače tiskárny a ovladače skeneru) byla nainstalována a instalace je dokončena. Nesprávné nastavení NEPŘIPOJUJTE zařízení k portu USB na klávesnici ani k nenapájenému rozbočovači USB. Doporučujeme připojit zařízení přímo k počítači. 15

18 2. krok Instalace ovladačů a programů 2 Instalace softwaru PaperPort 11SE společnosti ScanSoft pro Windows DŮLEŽITÉ Zkontrolujte, zda jste dokončili instalaci ovladačů a utilit pro zařízení TYPU 1200S podle návodu na straně 14 až 15. Poznámka Dbejte, abyste použili CD-ROM s názvem Software PaperPort 11SE a dokumentace k SP 1200S Poznámka Pokud se okno neobjeví, použijte průzkumníka Windows a spusñte soubor start.exe z kořenové složky disku CD-ROM. Pokud se ve Windows Vista objeví obrazovka Řízení uživatelských účtů, klikněte na Povolit. 1 Vložte přiložený disk CD-ROM pro Windows do CD-ROM mechaniky. Pokud se objeví obrazovka s názvy modelů, vyberte své zařízení. Pokud se objeví obrazovka s výběrem jazyků, vyberte svůj jazyk. Pokud se dialogové okno Řízení uživatelských účtů objeví na počítači s Windows 7, klikněte na Ano. 2 Objeví se hlavní nabídka disku CD-ROM. Klikněte na Instalace PaperPort(TM) 11SE. 3 Po přečtení a potvrzení licenčního ujednání PaperPort 11SE společnosti ScanSoft klikněte na Ano. Instalace softwaru PaperPort 11SE společnosti ScanSoft se spustí a ukončí automaticky. 16

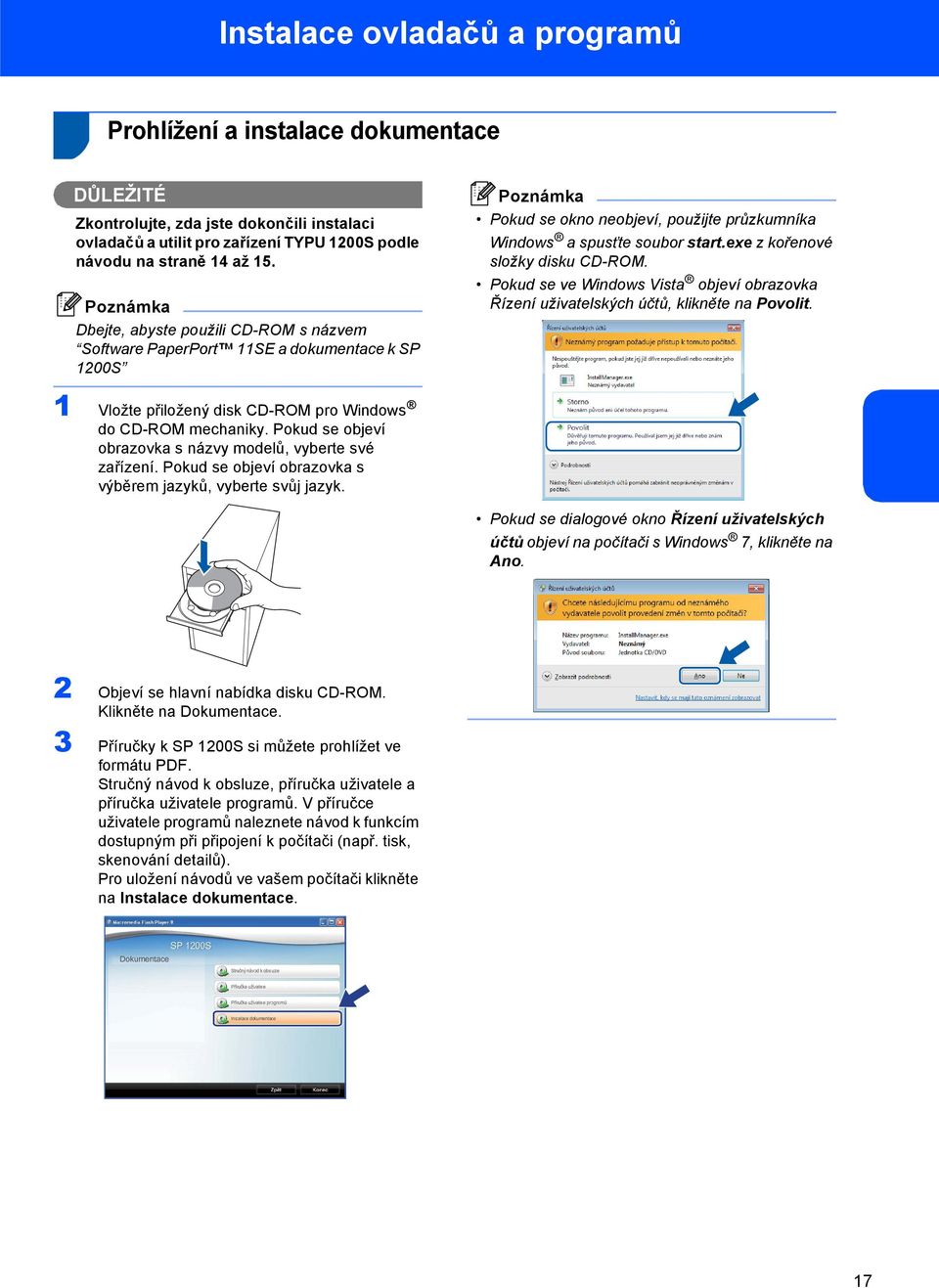

19 Instalace ovladačů a programů 3 Prohlížení a instalace dokumentace DŮLEŽITÉ Zkontrolujte, zda jste dokončili instalaci ovladačů a utilit pro zařízení TYPU 1200S podle návodu na straně 14 až 15. Poznámka Dbejte, abyste použili CD-ROM s názvem Software PaperPort 11SE a dokumentace k SP 1200S Poznámka Pokud se okno neobjeví, použijte průzkumníka Windows a spusñte soubor start.exe z kořenové složky disku CD-ROM. Pokud se ve Windows Vista objeví obrazovka Řízení uživatelských účtů, klikněte na Povolit. 1 Vložte přiložený disk CD-ROM pro Windows do CD-ROM mechaniky. Pokud se objeví obrazovka s názvy modelů, vyberte své zařízení. Pokud se objeví obrazovka s výběrem jazyků, vyberte svůj jazyk. Pokud se dialogové okno Řízení uživatelských účtů objeví na počítači s Windows 7, klikněte na Ano. 2 Objeví se hlavní nabídka disku CD-ROM. Klikněte na Dokumentace. 3 Příručky k SP 1200S si můžete prohlížet ve formátu PDF. Stručný návod k obsluze, příručka uživatele a příručka uživatele programů. V příručce uživatele programů naleznete návod k funkcím dostupným při připojení k počítači (např. tisk, skenování detailů). Pro uložení návodů ve vašem počítači klikněte na Instalace dokumentace. 17

20 Spotřební materiál a volitelné příslušenství 1 1 Spotřební materiál V okamžiku, kdy nadejde čas na výměnu spotřebního materiálu, na LCD displeji se zobrazí chybové hlášení. Více informací o spotřebním materiálu pro vaši tiskárnu získáte u svého prodejce nebo servisního technika. Tonerová kazeta Fotoválec Tiskový zásobník SP 1200E Jednotka fotoválce SP 1200 (Asi stran A4/stran dopisu) 1 Přibližná kapacita zásobníku se stanovuje v souladu s ISO/IEC

21 Obchodní značky Všechny názvy značek a výrobků uvedené v této píručce jsou registrované ochranné známky píslušných společností. Copyright 2010 Ricoh Co., Ltd. Veškerá práva vyhrazena.
