Transformační stanice na betonových sloupech TS 400 kva koncová
|
|
- Anna Kašparová
- před 8 lety
- Počet zobrazení:
Transkript

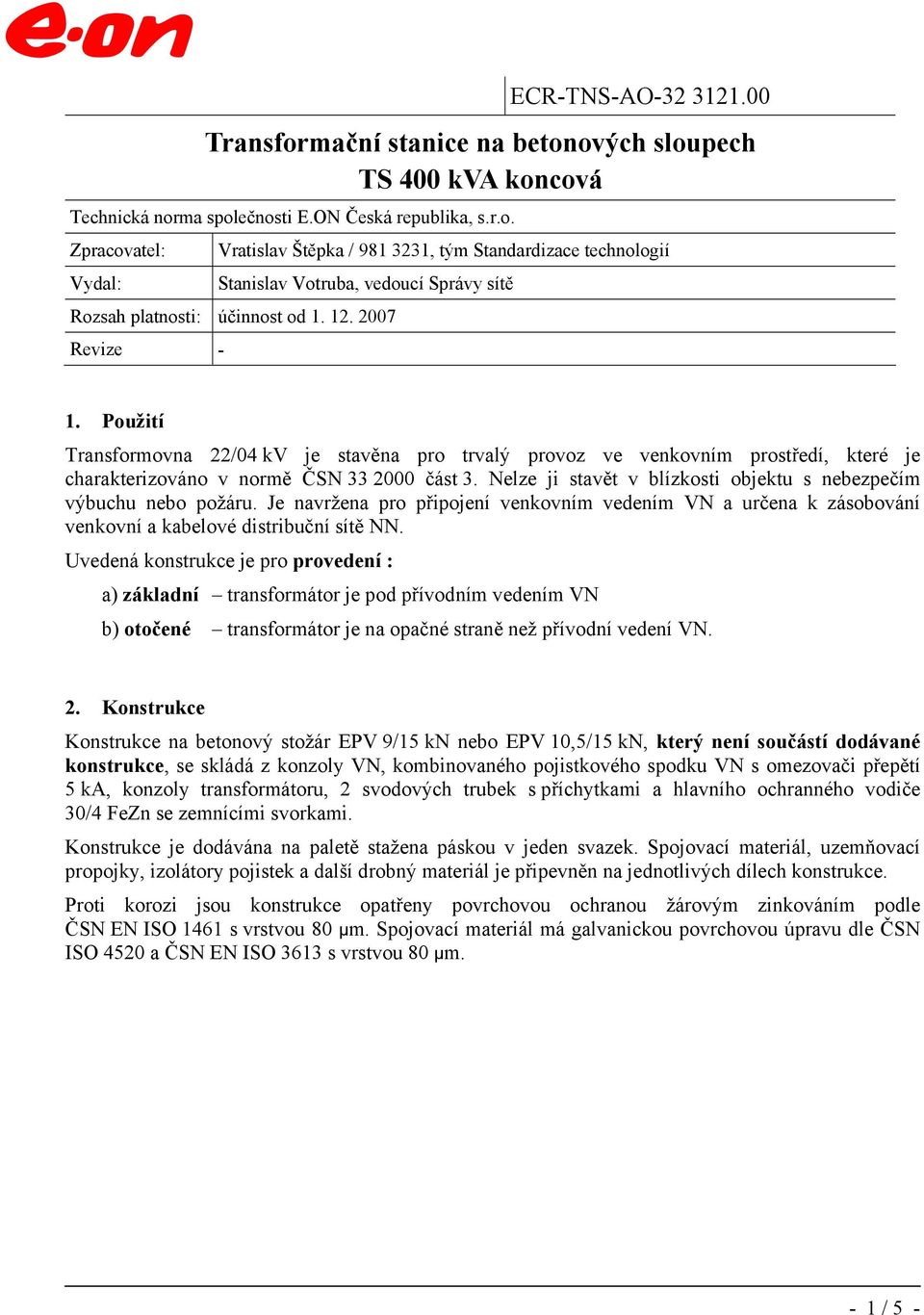

1 ECR-TNS-AO Transforační stanice na betonových sloupech TS 400 kva koncová Technická nora společnosti E.ON Česká republika, s.r.o. Zpracovatel: Vydal: Vratislav Štěpka / , tý Standardizace technologií Stanislav Votruba, vedoucí Správy sítě Rozsah platnosti: účinnost od Revize - 1. Použití Transforovna 22/04 kv je stavěna pro trvalý provoz ve venkovní prostředí, které je charakterizováno v norě ČSN část 3. Nelze ji stavět v blízkosti objektu s nebezpečí výbuchu nebo požáru. Je navržena pro připojení venkovní vedení VN a určena k zásobování venkovní a kabelové distribuční sítě NN. Uvedená konstrukce je pro provedení : a) základní transforátor je pod přívodní vedení VN b) otočené transforátor je na opačné straně než přívodní vedení VN. 2. Konstrukce Konstrukce na betonový stožár EPV 9/15 kn nebo EPV 10,5/15 kn, který není součástí dodávané konstrukce, se skládá z konzoly VN, kobinovaného pojistkového spodku VN s oezovači přepětí 5 ka, konzoly transforátoru, 2 svodových trubek s příchytkai a hlavního ochranného vodiče 30/4 FeZn se zenícíi svorkai. Konstrukce je dodávána na paletě stažena páskou v jeden svazek. Spojovací ateriál, uzeňovací propojky, izolátory pojistek a další drobný ateriál je připevněn na jednotlivých dílech konstrukce. Proti korozi jsou konstrukce opatřeny povrchovou ochranou žárový zinkování podle ČSN EN ISO 1461 s vrstvou 80 µ. Spojovací ateriál á galvanickou povrchovou úpravu dle ČSN ISO 4520 a ČSN EN ISO 3613 s vrstvou 80 µ. - 1 / 5 -

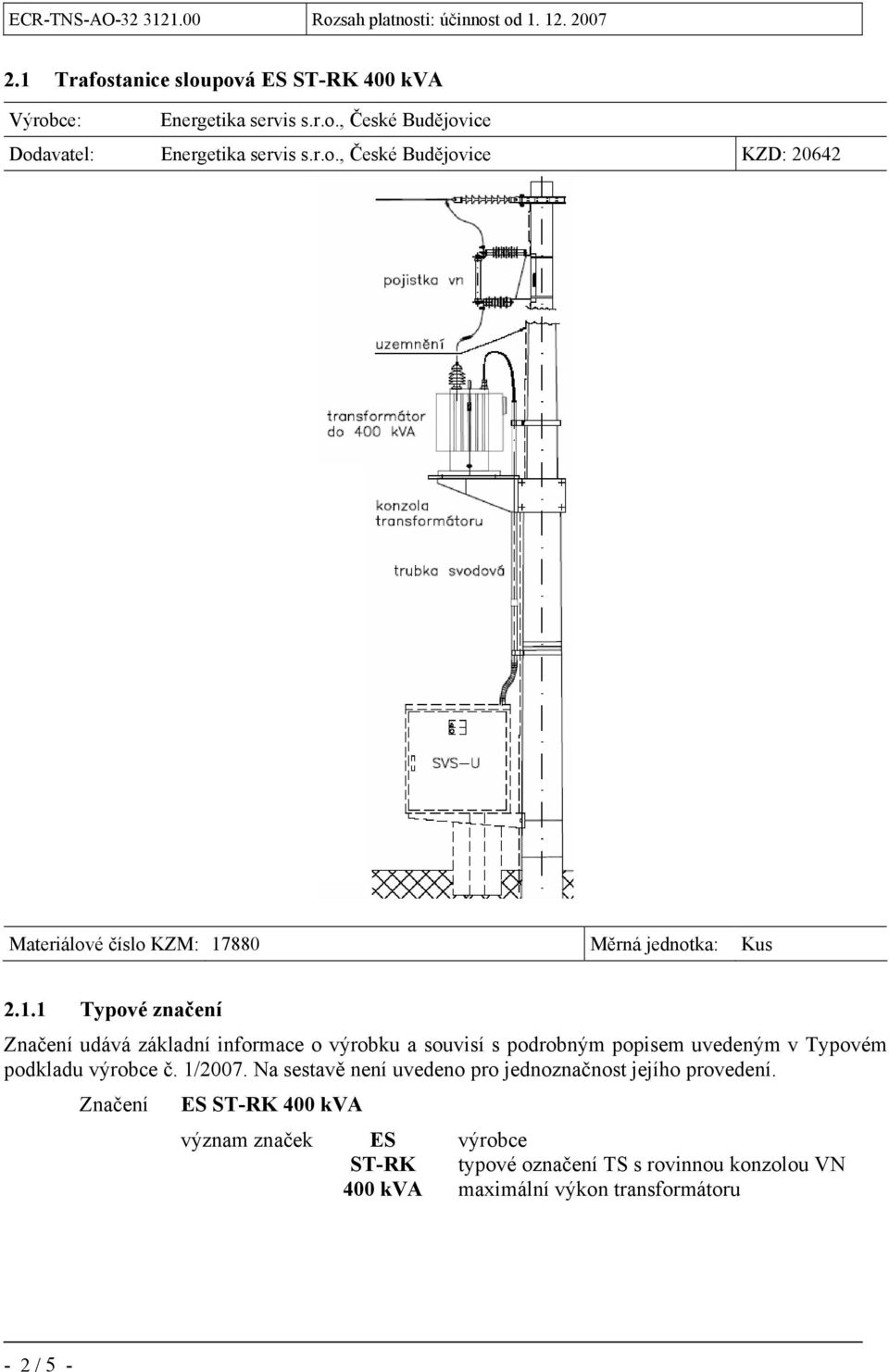

2 2.1 Trafostanice sloupová ES ST-RK 400 kva Výrobce: Energetika servis s.r.o., České Budějovice Dodavatel: Energetika servis s.r.o., České Budějovice KZD: Materiálové číslo KZM: Měrná jednotka: Kus Typové značení Značení udává základní inforace o výrobku a souvisí s podrobný popise uvedený v Typové podkladu výrobce č. 1/2007. Na sestavě není uvedeno pro jednoznačnost jejího provedení. Značení ES ST-RK 400 kva význa značek ES výrobce ST-RK typové označení TS s rovinnou konzolou VN 400 kva axiální výkon transforátoru - 2 / 5 -

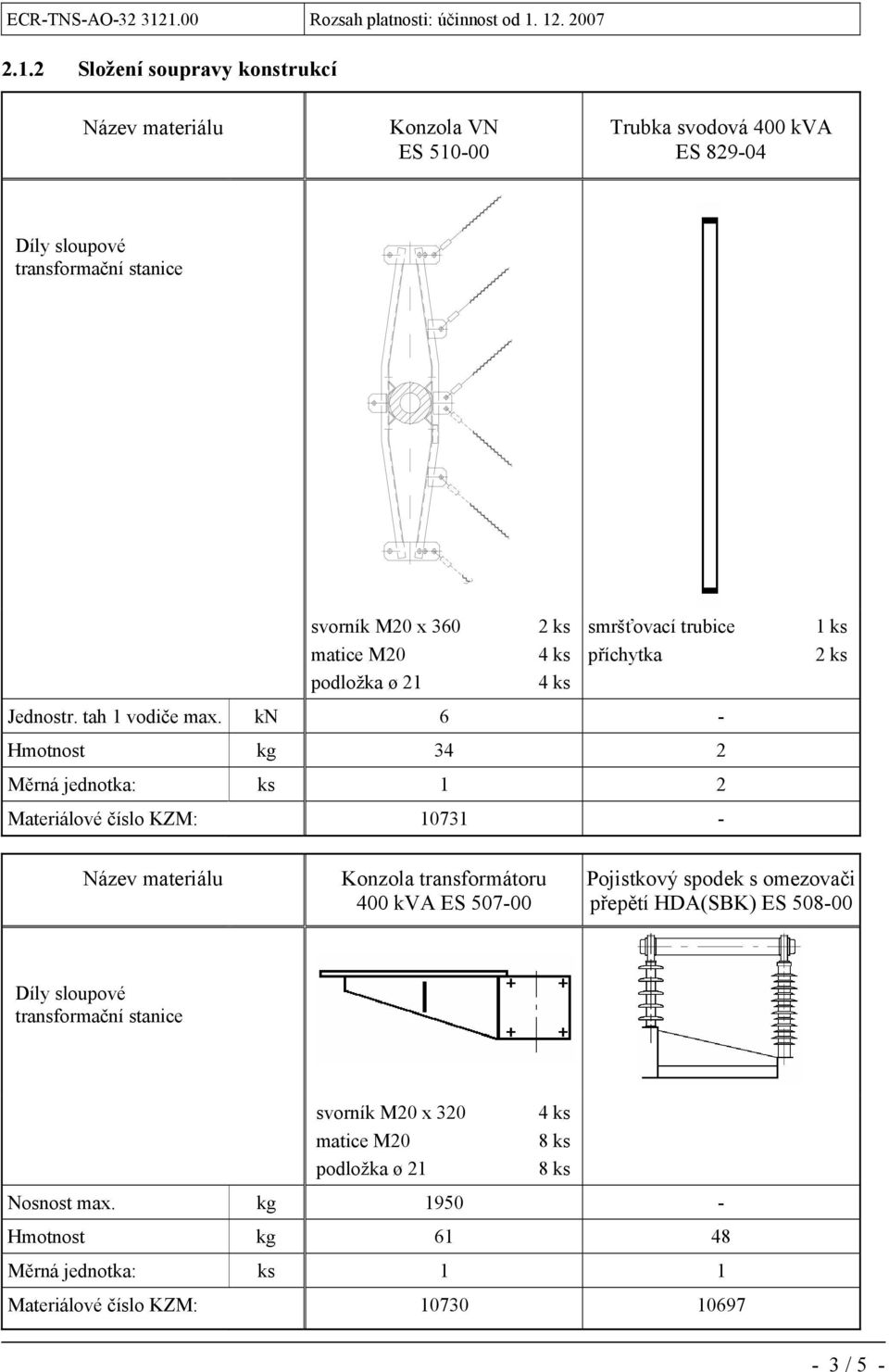

3 2.1.2 Složení soupravy konstrukcí Konzola VN ES Trubka svodová 400 kva ES svorník M20 x sršťovací trubice 1 atice M20 4 příchytka 2 podložka ø 21 4 Jednostr. tah 1 vodiče ax. kn 6 - Hotnost kg 34 2 Měrná jednotka: 1 2 Materiálové číslo KZM: Konzola transforátoru 400 kva ES Pojistkový spodek s oezovači přepětí HDA(SBK) ES svorník M20 x 320 atice M20 podložka ø Nosnost ax. kg Hotnost kg Měrná jednotka: 1 1 Materiálové číslo KZM: / 5 -

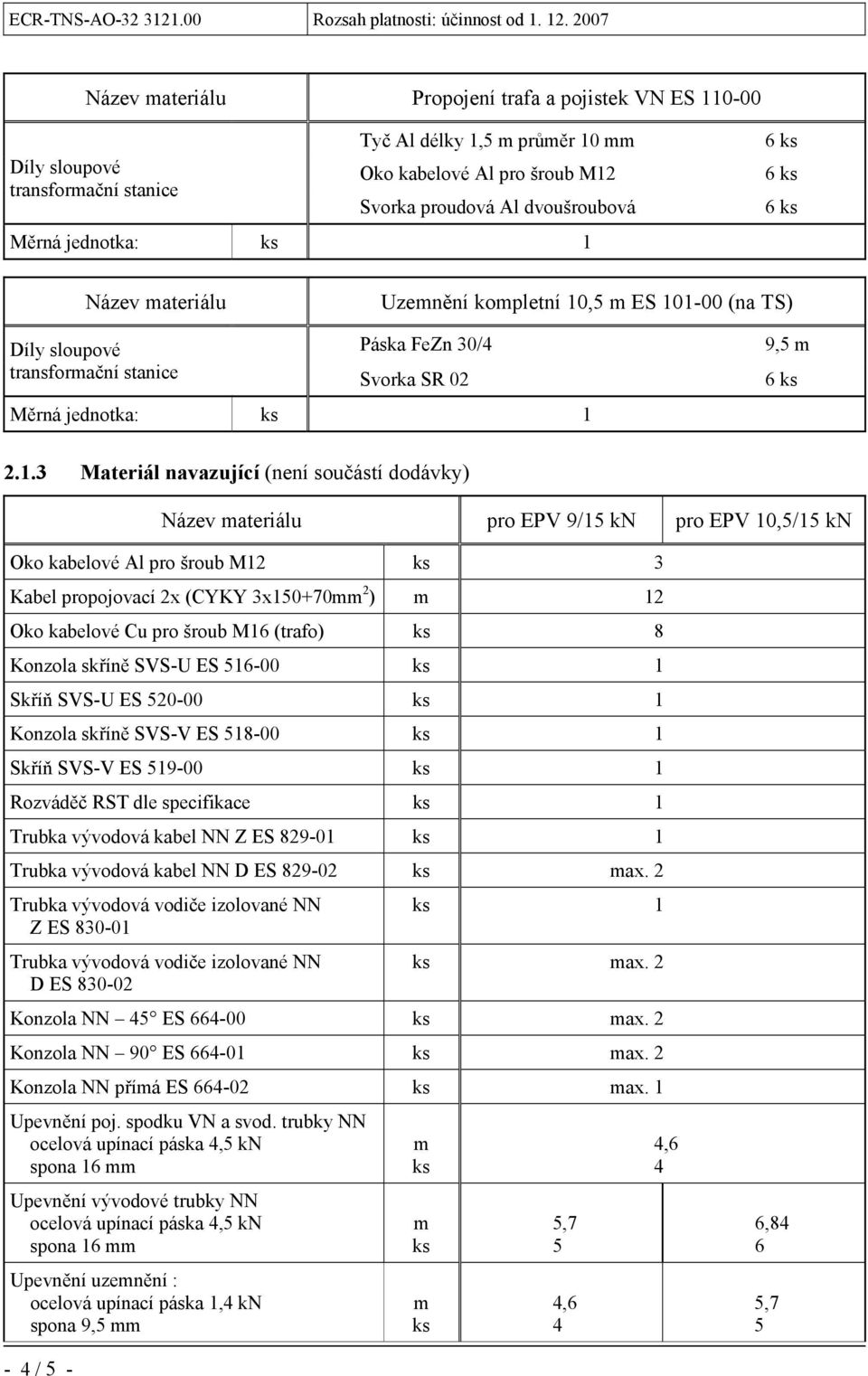

4 Propojení trafa a pojistek VN ES Tyč Al délky 1,5 průěr 10 Oko kabelové Al pro šroub M12 Svorka proudová Al dvoušroubová Měrná jednotka: Uzenění kopletní 10,5 ES (na TS) Páska FeZn 30/4 9,5 Svorka SR 02 6 Měrná jednotka: Materiál navazující (není součástí dodávky) pro EPV 9/15 kn pro EPV 10,5/15 kn Oko kabelové Al pro šroub M12 3 Kabel propojovací 2x (CYKY 3x ) 12 Oko kabelové Cu pro šroub M16 (trafo) 8 Konzola skříně SVS-U ES Skříň SVS-U ES Konzola skříně SVS-V ES Skříň SVS-V ES Rozváděč RST dle specifikace 1 Trubka vývodová kabel NN Z ES Trubka vývodová kabel NN D ES ax. 2 Trubka vývodová vodiče izolované NN Z ES Trubka vývodová vodiče izolované NN D ES ax. 2 Konzola NN 45 ES ax. 2 Konzola NN 90 ES ax. 2 Konzola NN příá ES ax. 1 Upevnění poj. spodku VN a svod. trubky NN ocelová upínací páska 4,5 kn spona 16 Upevnění vývodové trubky NN ocelová upínací páska 4,5 kn spona 16 Upevnění uzenění : ocelová upínací páska 1,4 kn spona 9,5 5,7 5 4,6 4 4,6 4 6,84 6 5,7 5-4 / 5 -

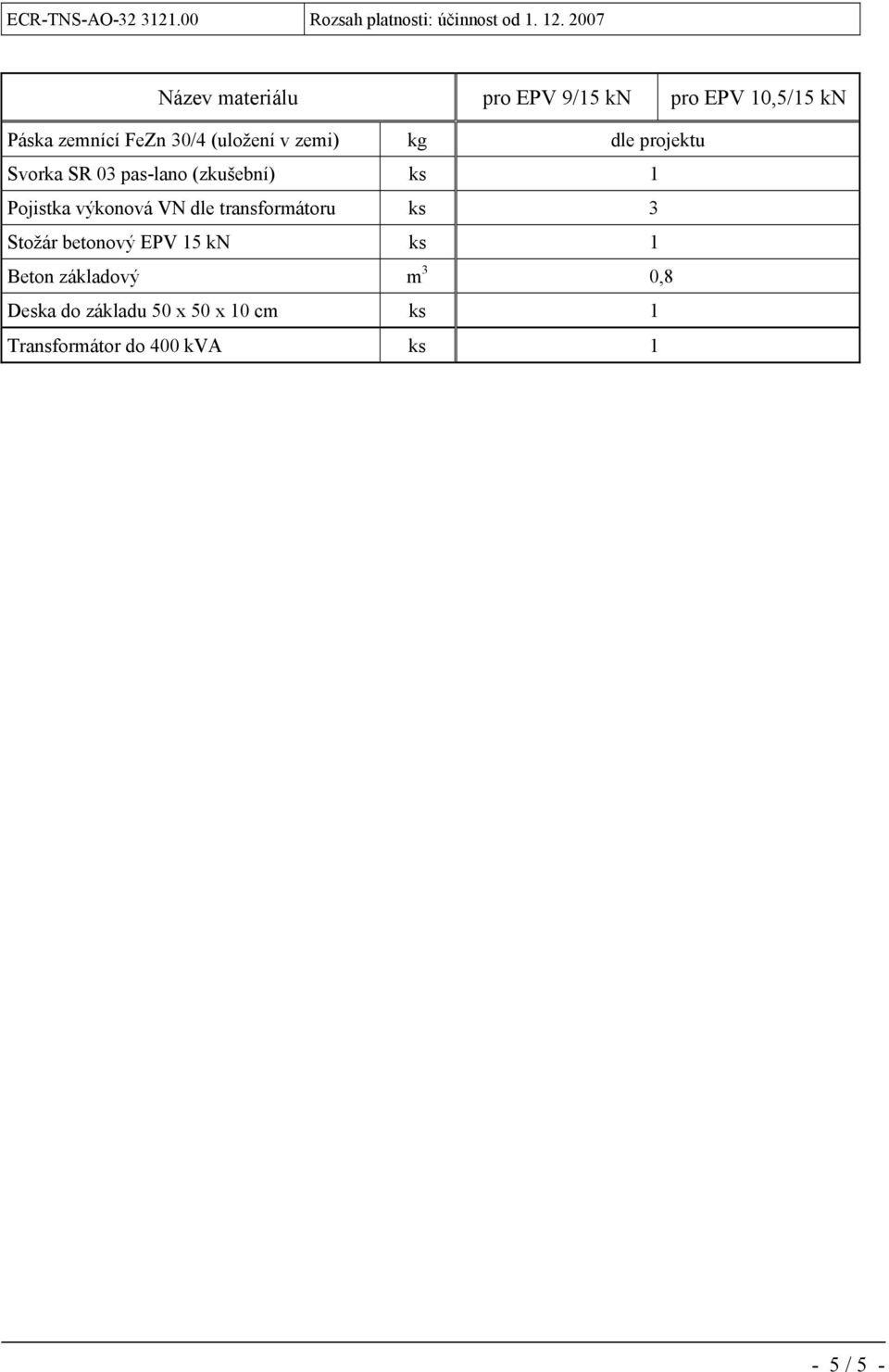

5 pro EPV 9/15 kn pro EPV 10,5/15 kn Páska zenící FeZn 30/4 (uložení v zei) kg dle projektu Svorka SR 03 pas-lano (zkušební) 1 Pojistka výkonová VN dle transforátoru 3 Stožár betonový EPV 15 kn 1 Beton základový 3 0,8 Deska do základu 50 x 50 x 10 c 1 Transforátor do 400 kva 1-5 / 5 -
