Mánes Tesla 4102 U a 4103 U

Rozměr: px
Začít zobrazení ze stránky:

Download "Mánes Tesla 4102 U a 4103 U"

Transkript

1 1

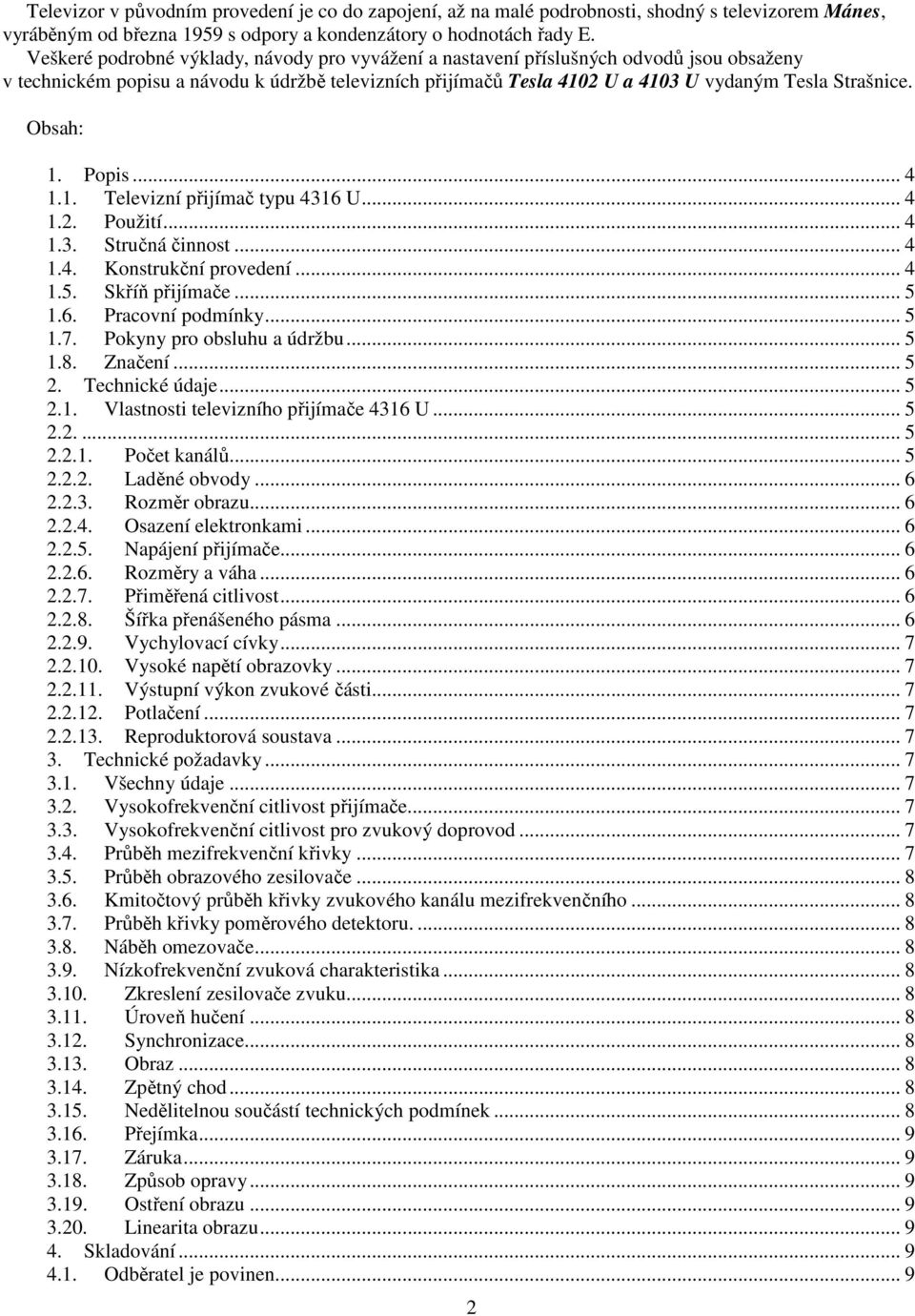

2 Televizor v původním provedení je co do zapojení, až na malé podrobnosti, shodný s televizorem Mánes, vyráběným od března 1959 s odpory a kondenzátory o hodnotách řady E. Veškeré podrobné výklady, návody pro vyvážení a nastavení příslušných odvodů jsou obsaženy v technickém popisu a návodu k údržbě televizních přijímačů Tesla 4102 U a 4103 U vydaným Tesla Strašnice. Obsah: 1. Popis Televizní přijímač typu 4316 U Použití Stručná činnost Konstrukční provedení Skříň přijímače Pracovní podmínky Pokyny pro obsluhu a údržbu Značení Technické údaje Vlastnosti televizního přijímače 4316 U Počet kanálů Laděné obvody Rozměr obrazu Osazení elektronkami Napájení přijímače Rozměry a váha Přiměřená citlivost Šířka přenášeného pásma Vychylovací cívky Vysoké napětí obrazovky Výstupní výkon zvukové části Potlačení Reproduktorová soustava Technické požadavky Všechny údaje Vysokofrekvenční citlivost přijímače Vysokofrekvenční citlivost pro zvukový doprovod Průběh mezifrekvenční křivky Průběh obrazového zesilovače Kmitočtový průběh křivky zvukového kanálu mezifrekvenčního Průběh křivky poměrového detektoru Náběh omezovače Nízkofrekvenční zvuková charakteristika Zkreslení zesilovače zvuku Úroveň hučení Synchronizace Obraz Zpětný chod Nedělitelnou součástí technických podmínek Přejímka Záruka Způsob opravy Ostření obrazu Linearita obrazu Skladování Odběratel je povinen

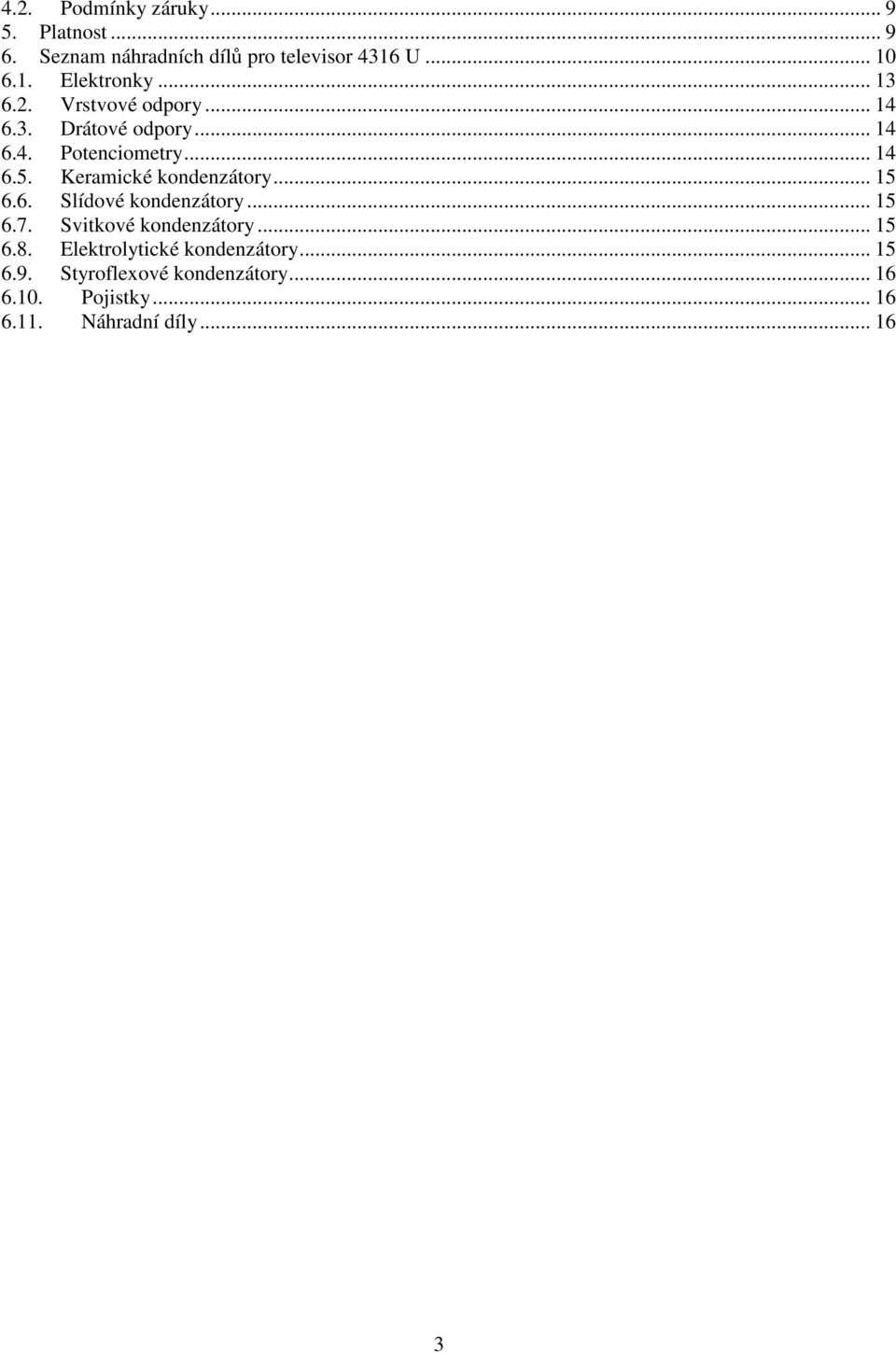

3 4.2. Podmínky záruky Platnost Seznam náhradních dílů pro televisor 4316 U Elektronky Vrstvové odpory Drátové odpory Potenciometry Keramické kondenzátory Slídové kondenzátory Svitkové kondenzátory Elektrolytické kondenzátory Styroflexové kondenzátory Pojistky Náhradní díly

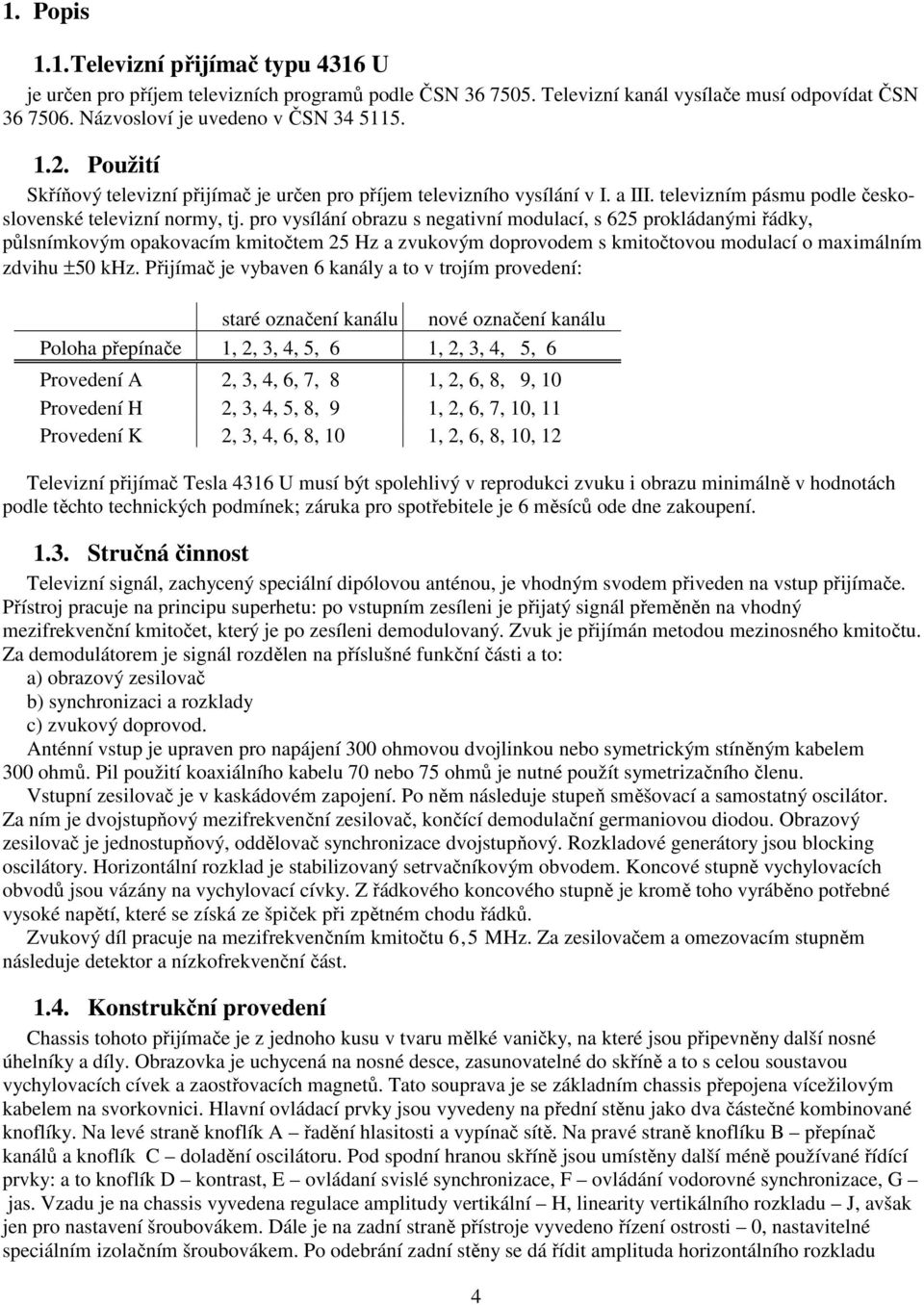

4 1. Popis 1.1. Televizní přijímač typu 4316 U je určen pro příjem televizních programů podle ČSN Televizní kanál vysílače musí odpovídat ČSN Názvosloví je uvedeno v ČSN Použití Skříňový televizní přijímač je určen pro příjem televizního vysílání v I. a III. televizním pásmu podle československé televizní normy, tj. pro vysílání obrazu s negativní modulací, s 625 prokládanými řádky, půlsnímkovým opakovacím kmitočtem 25 Hz a zvukovým doprovodem s kmitočtovou modulací o maximálním zdvihu ±50 khz. Přijímač je vybaven 6 kanály a to v trojím provedení: staré označení kanálu nové označení kanálu Poloha přepínače 1, 2, 3, 4, 5, 6 1, 2, 3, 4, 5, 6 Provedení A 2, 3, 4, 6, 7, 8 1, 2, 6, 8, 9, 10 Provedení H 2, 3, 4, 5, 8, 9 1, 2, 6, 7, 10, 11 Provedení K 2, 3, 4, 6, 8, 10 1, 2, 6, 8, 10, 12 Televizní přijímač Tesla 4316 U musí být spolehlivý v reprodukci zvuku i obrazu minimálně v hodnotách podle těchto technických podmínek; záruka pro spotřebitele je 6 měsíců ode dne zakoupení Stručná činnost Televizní signál, zachycený speciální dipólovou anténou, je vhodným svodem přiveden na vstup přijímače. Přístroj pracuje na principu superhetu: po vstupním zesíleni je přijatý signál přeměněn na vhodný mezifrekvenční kmitočet, který je po zesíleni demodulovaný. Zvuk je přijímán metodou mezinosného kmitočtu. Za demodulátorem je signál rozdělen na příslušné funkční části a to: a) obrazový zesilovač b) synchronizaci a rozklady c) zvukový doprovod. Anténní vstup je upraven pro napájení 300 ohmovou dvojlinkou nebo symetrickým stíněným kabelem 300 ohmů. Pil použití koaxiálního kabelu 70 nebo 75 ohmů je nutné použít symetrizačního členu. Vstupní zesilovač je v kaskádovém zapojení. Po něm následuje stupeň směšovací a samostatný oscilátor. Za ním je dvojstupňový mezifrekvenční zesilovač, končící demodulační germaniovou diodou. Obrazový zesilovač je jednostupňový, oddělovač synchronizace dvojstupňový. Rozkladové generátory jsou blocking oscilátory. Horizontální rozklad je stabilizovaný setrvačníkovým obvodem. Koncové stupně vychylovacích obvodů jsou vázány na vychylovací cívky. Z řádkového koncového stupně je kromě toho vyráběno potřebné vysoké napětí, které se získá ze špiček při zpětném chodu řádků. Zvukový díl pracuje na mezifrekvenčním kmitočtu 6,5 MHz. Za zesilovačem a omezovacím stupněm následuje detektor a nízkofrekvenční část Konstrukční provedení Chassis tohoto přijímače je z jednoho kusu v tvaru mělké vaničky, na které jsou připevněny další nosné úhelníky a díly. Obrazovka je uchycená na nosné desce, zasunovatelné do skříně a to s celou soustavou vychylovacích cívek a zaostřovacích magnetů. Tato souprava je se základním chassis přepojena vícežilovým kabelem na svorkovnici. Hlavní ovládací prvky jsou vyvedeny na přední stěnu jako dva částečné kombinované knoflíky. Na levé straně knoflík A řadění hlasitosti a vypínač sítě. Na pravé straně knoflíku B přepínač kanálů a knoflík C doladění oscilátoru. Pod spodní hranou skříně jsou umístěny další méně používané řídící prvky: a to knoflík D kontrast, E ovládaní svislé synchronizace, F ovládání vodorovné synchronizace, G jas. Vzadu je na chassis vyvedena regulace amplitudy vertikální H, linearity vertikálního rozkladu J, avšak jen pro nastavení šroubovákem. Dále je na zadní straně přístroje vyvedeno řízení ostrosti 0, nastavitelné speciálním izolačním šroubovákem. Po odebrání zadní stěny se dá řídit amplituda horizontálního rozkladu 4

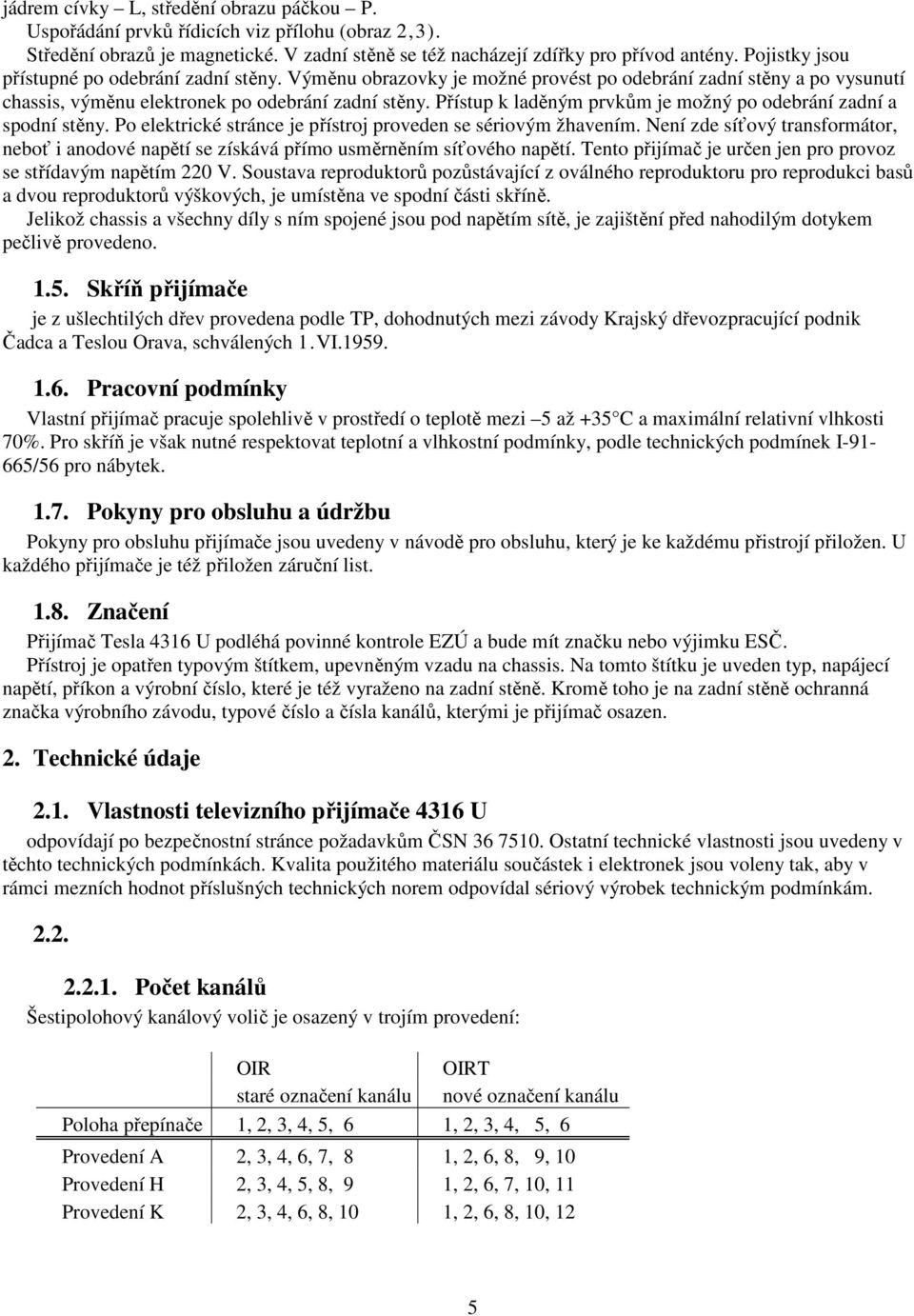

5 jádrem cívky L, středění obrazu páčkou P. Uspořádání prvků řídicích viz přílohu (obraz 2,3). Středění obrazů je magnetické. V zadní stěně se též nacházejí zdířky pro přívod antény. Pojistky jsou přístupné po odebrání zadní stěny. Výměnu obrazovky je možné provést po odebrání zadní stěny a po vysunutí chassis, výměnu elektronek po odebrání zadní stěny. Přístup k laděným prvkům je možný po odebrání zadní a spodní stěny. Po elektrické stránce je přístroj proveden se sériovým žhavením. Není zde síťový transformátor, neboť i anodové napětí se získává přímo usměrněním síťového napětí. Tento přijímač je určen jen pro provoz se střídavým napětím 220 V. Soustava reproduktorů pozůstávající z oválného reproduktoru pro reprodukci basů a dvou reproduktorů výškových, je umístěna ve spodní části skříně. Jelikož chassis a všechny díly s ním spojené jsou pod napětím sítě, je zajištění před nahodilým dotykem pečlivě provedeno Skříň přijímače je z ušlechtilých dřev provedena podle TP, dohodnutých mezi závody Krajský dřevozpracující podnik Čadca a Teslou Orava, schválených 1.VI Pracovní podmínky Vlastní přijímač pracuje spolehlivě v prostředí o teplotě mezi 5 až +35 C a maximální relativní vlhkosti 70%. Pro skříň je však nutné respektovat teplotní a vlhkostní podmínky, podle technických podmínek I /56 pro nábytek Pokyny pro obsluhu a údržbu Pokyny pro obsluhu přijímače jsou uvedeny v návodě pro obsluhu, který je ke každému přistrojí přiložen. U každého přijímače je též přiložen záruční list Značení Přijímač Tesla 4316 U podléhá povinné kontrole EZÚ a bude mít značku nebo výjimku ESČ. Přístroj je opatřen typovým štítkem, upevněným vzadu na chassis. Na tomto štítku je uveden typ, napájecí napětí, příkon a výrobní číslo, které je též vyraženo na zadní stěně. Kromě toho je na zadní stěně ochranná značka výrobního závodu, typové číslo a čísla kanálů, kterými je přijímač osazen. 2. Technické údaje 2.1. Vlastnosti televizního přijímače 4316 U odpovídají po bezpečnostní stránce požadavkům ČSN Ostatní technické vlastnosti jsou uvedeny v těchto technických podmínkách. Kvalita použitého materiálu součástek i elektronek jsou voleny tak, aby v rámci mezních hodnot příslušných technických norem odpovídal sériový výrobek technickým podmínkám Počet kanálů Šestipolohový kanálový volič je osazený v trojím provedení: OIR OIRT staré označení kanálu nové označení kanálu Poloha přepínače 1, 2, 3, 4, 5, 6 1, 2, 3, 4, 5, 6 Provedení A 2, 3, 4, 6, 7, 8 1, 2, 6, 8, 9, 10 Provedení H 2, 3, 4, 5, 8, 9 1, 2, 6, 7, 10, 11 Provedení K 2, 3, 4, 6, 8, 10 1, 2, 6, 8, 10, 12 5

6 Laděné obvody vf na přijímacím kmitočtu 2 oscilátor pomocného kmitočtu 1 obrazový mezifrekvenční zesilovač 5+1 odlaďovač zvukový mezifrekvenční zesilovač 2 poměrový detektor Rozměr obrazu Maximálně 268 x 350 mm Osazení elektronkami Rozmístění elektronek, viz příloha. 1xPCC 84 1xPCF 82 1xEF 80 1xEF 80 1xPCF 82 1xEF 80 1xPABC 80 1xPL 82 1xPCF 82 1xPL 82 1xECC 82 1xPL 81 1xPY 83 1xDY 86 1x430 QP 44 1x1 NN 41 vf předzesilovač oscilátor a směšovač mezifrekvenční zesilovač obrazový zesilovač zesilovač mf + oddělovač synchronizačních impulsů zesilovač mf zvuků poměrový detektor + nf předzesilovač koncový stupeň zvuku oddělovač synchronizačních impulsů + rázový generátor vodorovného rozkladu koncový stupeň svislého rozkladu rázový generátor vodorovného rozkladu + synchroguide koncový stupeň vodorovného rozkladu účinnostní dioda vysokonapěťový usměrňovač obrazovka detektor obrazového signálu Napájení přijímače Přijímač může být připojen na střídavou síť 220 V/50 Hz, dovolené změny napětí pro normální provoz přijímače ±10%. Příkon při napětí sítě 220 V je cca 135 W. Přijímač je jištěn: 1 tavná pojistka 0,4 A ve žhavicím obvodě a 1 tavná pojistka 1 A v anodovém obvodě Rozměry a váha šířka výška hloubka váha 530 mm 1100 mm 560 mm 37,5 kg Přiměřená citlivost pro kanály I. televizního pásma lepší než 250 µv, pro kanály III. televizního pásma lepší než 500 µv Šířka přenášeného pásma 4,5 MHz (- 6 db). 6

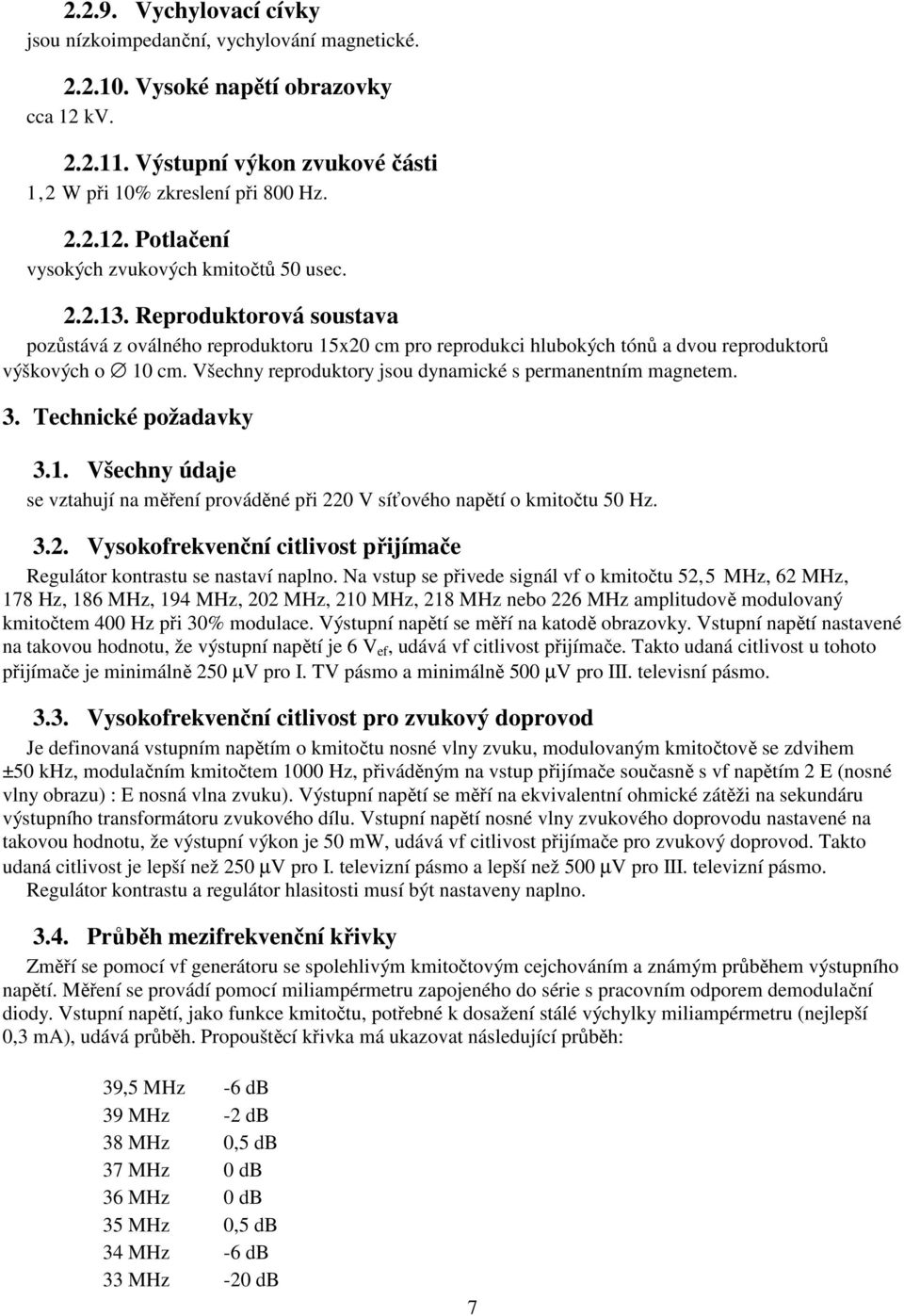

7 Vychylovací cívky jsou nízkoimpedanční, vychylování magnetické Vysoké napětí obrazovky cca 12 kv Výstupní výkon zvukové části 1,2 W při 10% zkreslení při 800 Hz Potlačení vysokých zvukových kmitočtů 50 usec Reproduktorová soustava pozůstává z oválného reproduktoru 15x20 cm pro reprodukci hlubokých tónů a dvou reproduktorů výškových o 10 cm. Všechny reproduktory jsou dynamické s permanentním magnetem. 3. Technické požadavky 3.1. Všechny údaje se vztahují na měření prováděné při 220 V síťového napětí o kmitočtu 50 Hz Vysokofrekvenční citlivost přijímače Regulátor kontrastu se nastaví naplno. Na vstup se přivede signál vf o kmitočtu 52,5 MHz, 62 MHz, 178 Hz, 186 MHz, 194 MHz, 202 MHz, 210 MHz, 218 MHz nebo 226 MHz amplitudově modulovaný kmitočtem 400 Hz při 30% modulace. Výstupní napětí se měří na katodě obrazovky. Vstupní napětí nastavené na takovou hodnotu, že výstupní napětí je 6 V ef, udává vf citlivost přijímače. Takto udaná citlivost u tohoto přijímače je minimálně 250 µv pro I. TV pásmo a minimálně 500 µv pro III. televisní pásmo Vysokofrekvenční citlivost pro zvukový doprovod Je definovaná vstupním napětím o kmitočtu nosné vlny zvuku, modulovaným kmitočtově se zdvihem ±50 khz, modulačním kmitočtem 1000 Hz, přiváděným na vstup přijímače současně s vf napětím 2 E (nosné vlny obrazu) : E nosná vlna zvuku). Výstupní napětí se měří na ekvivalentní ohmické zátěži na sekundáru výstupního transformátoru zvukového dílu. Vstupní napětí nosné vlny zvukového doprovodu nastavené na takovou hodnotu, že výstupní výkon je 50 mw, udává vf citlivost přijímače pro zvukový doprovod. Takto udaná citlivost je lepší než 250 µv pro I. televizní pásmo a lepší než 500 µv pro III. televizní pásmo. Regulátor kontrastu a regulátor hlasitosti musí být nastaveny naplno Průběh mezifrekvenční křivky Změří se pomocí vf generátoru se spolehlivým kmitočtovým cejchováním a známým průběhem výstupního napětí. Měření se provádí pomocí miliampérmetru zapojeného do série s pracovním odporem demodulační diody. Vstupní napětí, jako funkce kmitočtu, potřebné k dosažení stálé výchylky miliampérmetru (nejlepší 0,3 ma), udává průběh. Propouštěcí křivka má ukazovat následující průběh: 39,5 MHz -6 db 39 MHz -2 db 38 MHz 0,5 db 37 MHz 0 db 36 MHz 0 db 35 MHz 0,5 db 34 MHz -6 db 33 MHz -20 db 7

8 Referenční kmitočet 37 MHz V lineární části je přípustná odchylka +2 db Na kmitočtu 33 MHz je přípustná odchylka +3 6 db 3.5. Průběh obrazového zesilovače Zesílení obrazového zesilovače udávaného jako funkce kmitočtu měřeného od demodulátoru k mřížce obrazovky má mít rovnoměrný průběh do 4,5 MHz. Maximální odchylka může být 3 db Kmitočtový průběh křivky zvukového kanálu mezifrekvenčního Průběh útlumové křivky mf kanálu zvukového až po poměrový detektor s pracujícími omezovači (vstupní napětí min. 20 mv) vykazuje pokles zesílení o 3 db pro celkovou šířku pásma rovnou nebo větší než 150 khz Průběh křivky poměrového detektoru. Průběh křivky poměrového detektoru má být rovný v rozmezí ±80 khz při celkové nelinearitě nepřesahující 15% Náběh omezovače Náběh omezovače měřený při rozladění o 50 khz je definován vstupním napětím, při kterém už přestává vzrůstat výstupní napětí z poměrového detektoru. Toto napětí činí 20 mv nebo méně Nízkofrekvenční zvuková charakteristika Charakteristika měřená tónovým generátorem od regulátoru hlasitosti až na ekvivalentní zátěž na sekundáru výstupního transformátoru je zvýšená o 6 db při kmitočtu 100 Hz s toleranci ±2 db a přenášené pásmo pro pokles o 3 db od úrovně při 800 Hz je od 70 Hz do 10 khz Zkreslení zesilovače zvuku Zkreslení při výstupním výkonu 1,2 W na 5 Ω při 800 Hz může maximálně obnášet 10% Úroveň hučení na výstupu zvukového dílu vztažená k jmenovitému výstupnímu výkonu musí být menší než 50 db Synchronizace Kontroluje se vf signálem modulovaným zkušebním obrazcem o výstupní úrovni (na anténních zdířkách) rovné citlivosti přijímače. Při tomto vstupním napětí a regulátoru kontrastu naplno, se musí přijímaný obrázek nechat bezpečně zasynchronizovat a synchronizace se nesmí běžnými poruchami utrhnout ani při +10% rozdílu jmenovitého síťového napětí Obraz se má dát horizontálně zasynchronisovat z tří tmavých kruhů, které se objevují na stínítku v nezasynchronizovaném stavu a to od kmitočtů vyšších k nižším Zpětný chod Zpětný chod číselně vyjádřený, nesmí být u řádkového rozkladu delší než 16%, u obrazového delší než 5%. Kontrolu můžeme provést pomocí zkušebního obrazce. Podmínce je vyhověno když při normálním nastavení regulátoru kmitočtu obrazu i řádků není zjevný počátek překrývání obrazu (záclonka) Nedělitelnou součástí technických podmínek pro televizní přijímač jsou všeobecné technické podmínky pro rozhlasové a televizní přijímače, gramorádia a zesilovače, které byly dohodou projednané mezi MVO a MVSt. 8

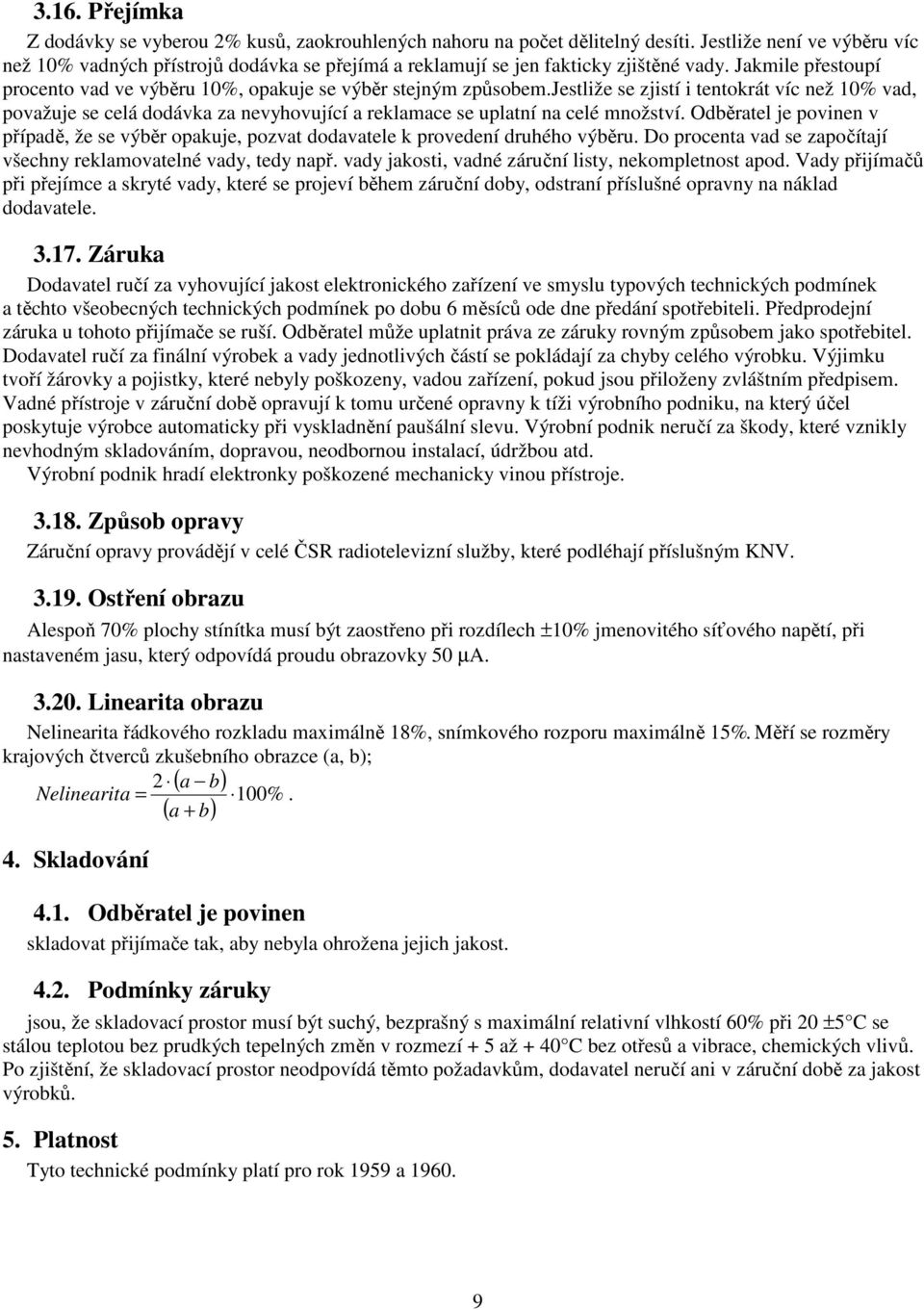

9 3.16. Přejímka Z dodávky se vyberou 2% kusů, zaokrouhlených nahoru na počet dělitelný desíti. Jestliže není ve výběru víc než 10% vadných přístrojů dodávka se přejímá a reklamují se jen fakticky zjištěné vady. Jakmile přestoupí procento vad ve výběru 10%, opakuje se výběr stejným způsobem.jestliže se zjistí i tentokrát víc než 10% vad, považuje se celá dodávka za nevyhovující a reklamace se uplatní na celé množství. Odběratel je povinen v případě, že se výběr opakuje, pozvat dodavatele k provedení druhého výběru. Do procenta vad se započítají všechny reklamovatelné vady, tedy např. vady jakosti, vadné záruční listy, nekompletnost apod. Vady přijímačů při přejímce a skryté vady, které se projeví během záruční doby, odstraní příslušné opravny na náklad dodavatele Záruka Dodavatel ručí za vyhovující jakost elektronického zařízení ve smyslu typových technických podmínek a těchto všeobecných technických podmínek po dobu 6 měsíců ode dne předání spotřebiteli. Předprodejní záruka u tohoto přijímače se ruší. Odběratel může uplatnit práva ze záruky rovným způsobem jako spotřebitel. Dodavatel ručí za finální výrobek a vady jednotlivých částí se pokládají za chyby celého výrobku. Výjimku tvoří žárovky a pojistky, které nebyly poškozeny, vadou zařízení, pokud jsou přiloženy zvláštním předpisem. Vadné přístroje v záruční době opravují k tomu určené opravny k tíži výrobního podniku, na který účel poskytuje výrobce automaticky při vyskladnění paušální slevu. Výrobní podnik neručí za škody, které vznikly nevhodným skladováním, dopravou, neodbornou instalací, údržbou atd. Výrobní podnik hradí elektronky poškozené mechanicky vinou přístroje Způsob opravy Záruční opravy provádějí v celé ČSR radiotelevizní služby, které podléhají příslušným KNV Ostření obrazu Alespoň 70% plochy stínítka musí být zaostřeno při rozdílech ±10% jmenovitého síťového napětí, při nastaveném jasu, který odpovídá proudu obrazovky 50 µa Linearita obrazu Nelinearita řádkového rozkladu maximálně 18%, snímkového rozporu maximálně 15%. Měří se rozměry krajových čtverců zkušebního obrazce (a, b); 2 ( a b) Nelinearit a = 100%. a + b 4. Skladování ( ) 4.1. Odběratel je povinen skladovat přijímače tak, aby nebyla ohrožena jejich jakost Podmínky záruky jsou, že skladovací prostor musí být suchý, bezprašný s maximální relativní vlhkostí 60% při 20 ±5 C se stálou teplotou bez prudkých tepelných změn v rozmezí + 5 až + 40 C bez otřesů a vibrace, chemických vlivů. Po zjištění, že skladovací prostor neodpovídá těmto požadavkům, dodavatel neručí ani v záruční době za jakost výrobků. 5. Platnost Tyto technické podmínky platí pro rok 1959 a

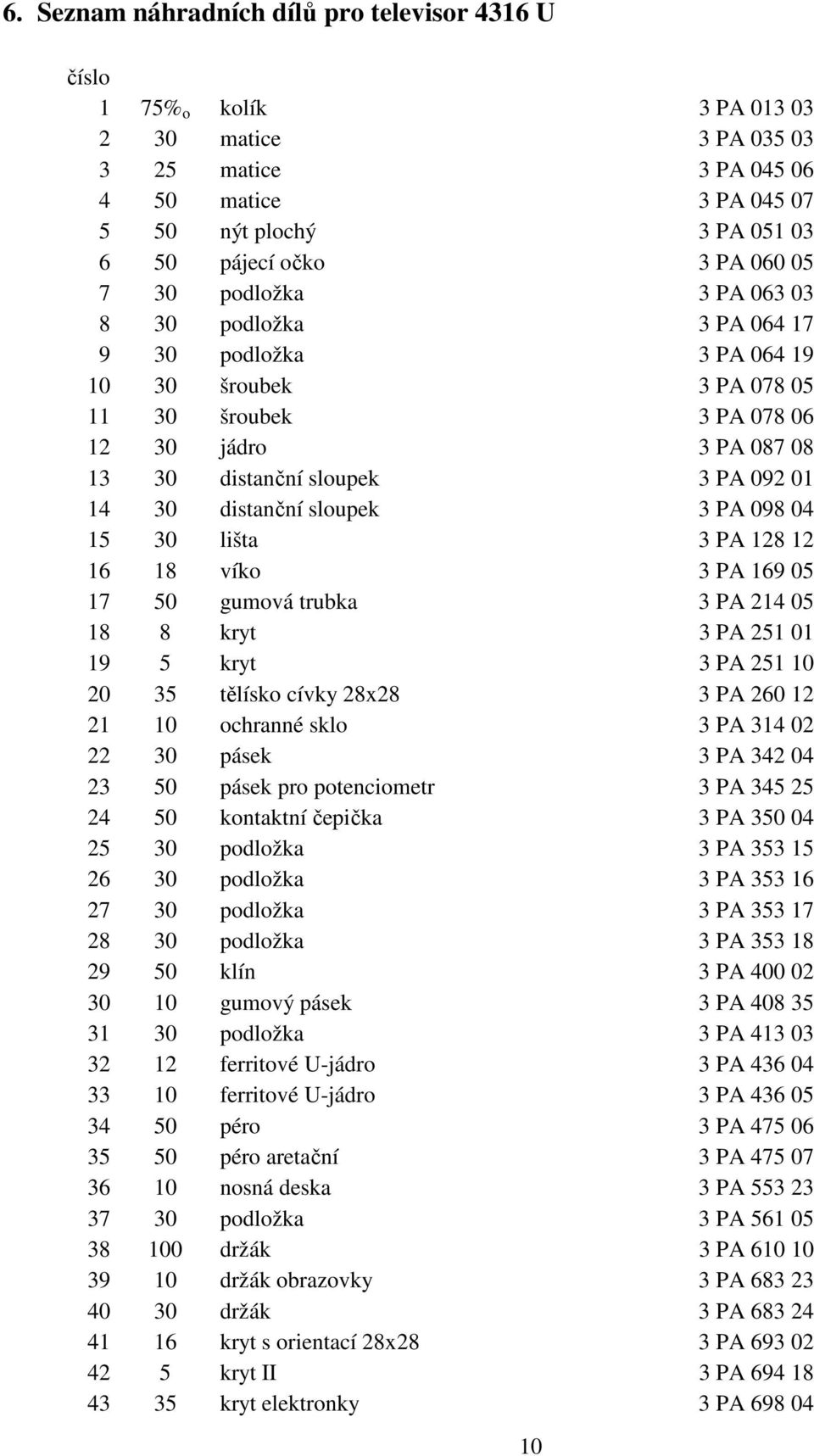

10 6. Seznam náhradních dílů pro televisor 4316 U číslo 1 75% o kolík 3 PA matice 3 PA matice 3 PA matice 3 PA nýt plochý 3 PA pájecí očko 3 PA podložka 3 PA podložka 3 PA podložka 3 PA šroubek 3 PA šroubek 3 PA jádro 3 PA distanční sloupek 3 PA distanční sloupek 3 PA lišta 3 PA víko 3 PA gumová trubka 3 PA kryt 3 PA kryt 3 PA tělísko cívky 28x28 3 PA ochranné sklo 3 PA pásek 3 PA pásek pro potenciometr 3 PA kontaktní čepička 3 PA podložka 3 PA podložka 3 PA podložka 3 PA podložka 3 PA klín 3 PA gumový pásek 3 PA podložka 3 PA ferritové U-jádro 3 PA ferritové U-jádro 3 PA péro 3 PA péro aretační 3 PA nosná deska 3 PA podložka 3 PA držák 3 PA držák obrazovky 3 PA držák 3 PA kryt s orientací 28x28 3 PA kryt II 3 PA kryt elektronky 3 PA

11 44 35 kryt elektronky 3 PA ferritový kroužek 3 PA ferritový kroužek 3 PA pérko 3 PA péro 3 PA péro 3 PA pružina 3 PA vložka 3 PA stahovací pásek 3 PA nástavec 3 PA nosník 3 PA podložka 6 PA matka 3 PA spodní deska 3 PA zadní deska 6 PA příchytka 6 PA drát 3 PA držák 6 PA příchytka 6 PA chassis nýtované 3 PF knoflík malý 3 PF knoflík velký s pérem 3 PF izolátor sestavený 3 PF knoflík velký 3 PF knoflík 3 PF jádro sestavené 3 PF jádro sestavené 3 PF pásek s očky 3 PF pásek s očky 3 PF pásek s očky 3 PF pásek s očky 3 PF pásek s očky 3 PF pásek s očky 3 PF pásek s očky 3 PF pásek s očky 3 PF pásek s očky 3 PF pásek s očky 3 PF pásek s očky 3 PF pásek s očky 3 PF deska se zdířkami 3 PF síťová šňůra 3 PF kabel k obrazovce 3 PF dvojvodič 300 Ω 3 PF objímka sestavená 3 PF držák cívky zadní sestavený 3 PF držák cívky přední sestavený 3 PF držák pojistek sestavený 3 PF

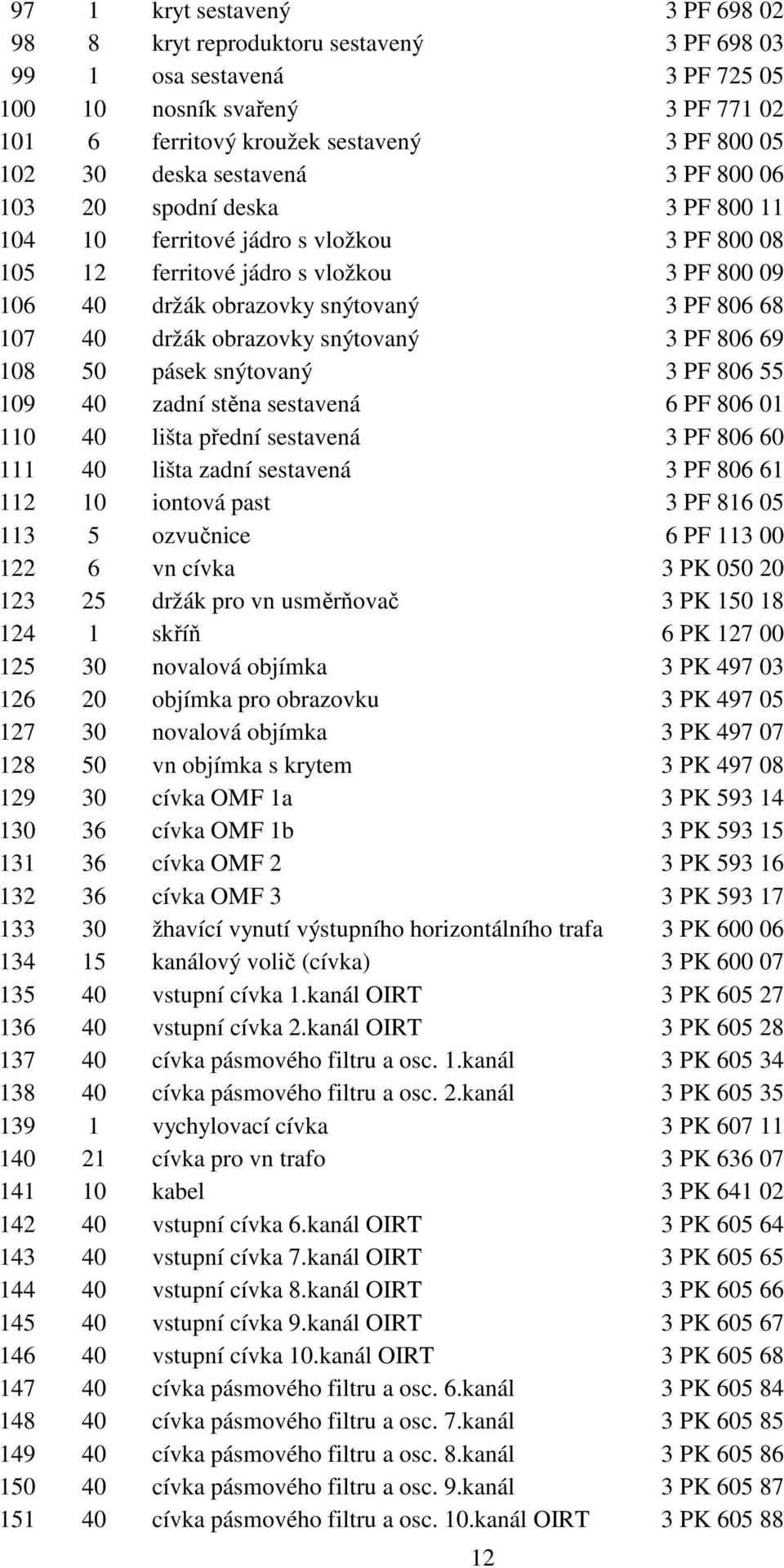

12 97 1 kryt sestavený 3 PF kryt reproduktoru sestavený 3 PF osa sestavená 3 PF nosník svařený 3 PF ferritový kroužek sestavený 3 PF deska sestavená 3 PF spodní deska 3 PF ferritové jádro s vložkou 3 PF ferritové jádro s vložkou 3 PF držák obrazovky snýtovaný 3 PF držák obrazovky snýtovaný 3 PF pásek snýtovaný 3 PF zadní stěna sestavená 6 PF lišta přední sestavená 3 PF lišta zadní sestavená 3 PF iontová past 3 PF ozvučnice 6 PF vn cívka 3 PK držák pro vn usměrňovač 3 PK skříň 6 PK novalová objímka 3 PK objímka pro obrazovku 3 PK novalová objímka 3 PK vn objímka s krytem 3 PK cívka OMF 1a 3 PK cívka OMF 1b 3 PK cívka OMF 2 3 PK cívka OMF 3 3 PK žhavící vynutí výstupního horizontálního trafa 3 PK kanálový volič (cívka) 3 PK vstupní cívka 1.kanál OIRT 3 PK vstupní cívka 2.kanál OIRT 3 PK cívka pásmového filtru a osc. 1.kanál 3 PK cívka pásmového filtru a osc. 2.kanál 3 PK vychylovací cívka 3 PK cívka pro vn trafo 3 PK kabel 3 PK vstupní cívka 6.kanál OIRT 3 PK vstupní cívka 7.kanál OIRT 3 PK vstupní cívka 8.kanál OIRT 3 PK vstupní cívka 9.kanál OIRT 3 PK vstupní cívka 10.kanál OIRT 3 PK cívka pásmového filtru a osc. 6.kanál 3 PK cívka pásmového filtru a osc. 7.kanál 3 PK cívka pásmového filtru a osc. 8.kanál 3 PK cívka pásmového filtru a osc. 9.kanál 3 PK cívka pásmového filtru a osc. 10.kanál OIRT 3 PK

13 157 1 vychylovací jednotka 3 PN blocking oscil. horizontální s LC člen. 3 PN vf díl (sestava) 3 PN poměrový detektor 3 PN síťová tlumivka Tl1 3 PN tlumivka 3 PN tlumivka 3 PN linarizační tlumivka 3 PN regulace šířky 3 PN tlumivka 3 PN tlumivka 3 PN blocking oscil. Vertikální TR2 3 PN výstupní trafo vertikální TR3 3 PN mf trafo zvuku 3 PN výstupní trafo zvuku TR1 3 PN výstupní horizontální trafo TR4 (vn trafo) 3 PN spojka 4 PA novalová objímka (keramická) AK průchodka AK železné jádro WA dolaďovací jádro WF tělísko cívky 15 VA tělísko cívky 15 VA kryt s orientací 22x22 15 VA kryt vstupní cívky 15 VA kondenzátor dolaďovací trubkový 15 VN tělísko cívky 319 L 51 Vd 1 Seznam náhradních dílů, které Tesla Orava nedodává 6.1. Elektronky reproduktor AN reproduktor 150x200 2 AN selénový usměrňovač U1 3 PN germániová dioda D1 1 NN 41 E1 PCC 84 E2, E6, E9 PCF 82 E3, E4, E5 EF 80 E7 PABC 80 E8, E10 PL 82 E11 ECC 82 E12 PL 81 E13 PY 83 E14 DY 86 E QP 44 13

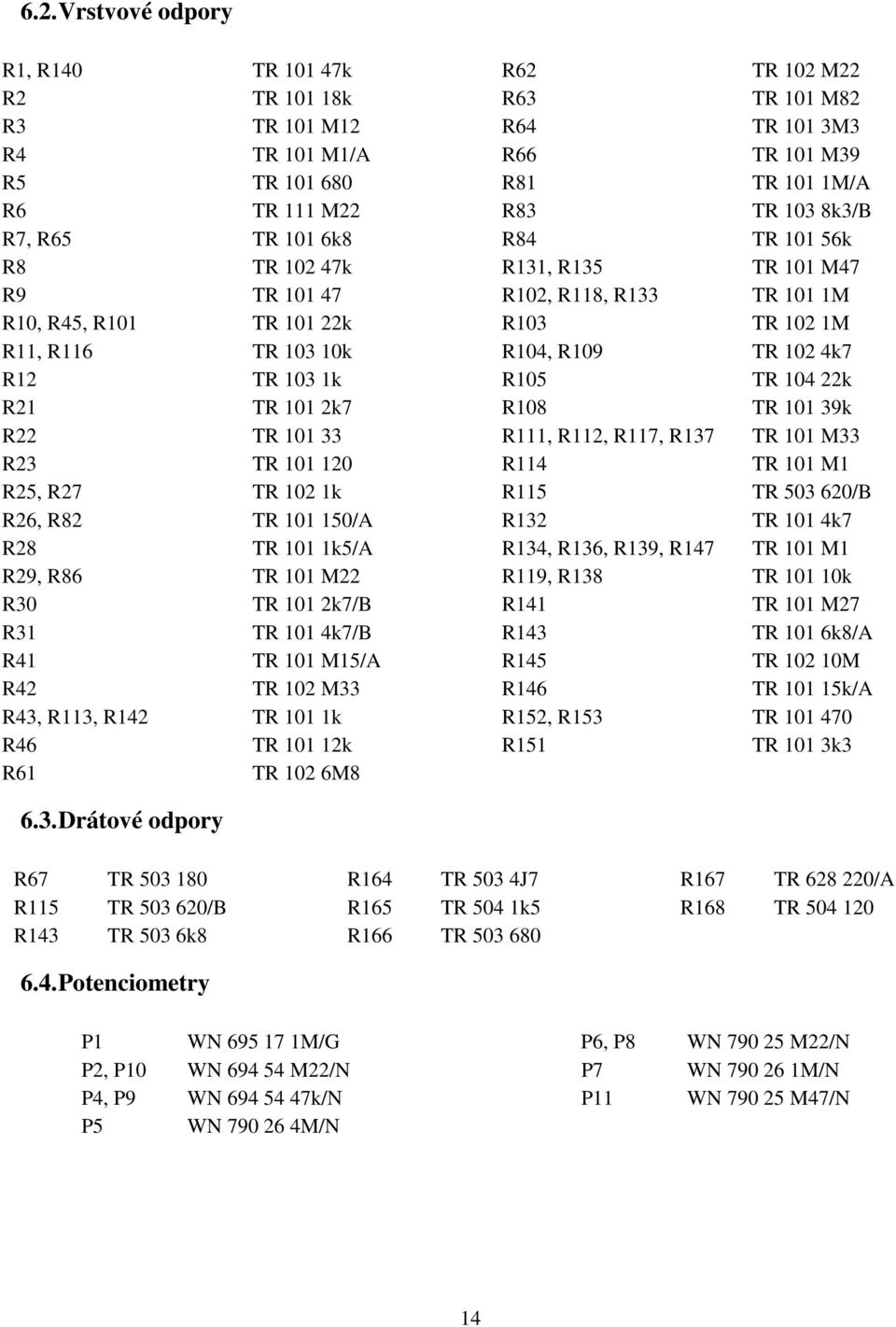

14 6.2. Vrstvové odpory R1, R140 TR k R2 TR k R3 TR 101 M12 R4 TR 101 M1/A R5 TR R6 TR 111 M22 R7, R65 TR 101 6k8 R8 TR k R9 TR R10, R45, R101 TR k R11, R116 TR k R12 TR 103 1k R21 TR 101 2k7 R22 TR R23 TR R25, R27 TR 102 1k R26, R82 TR /A R28 TR 101 1k5/A R29, R86 TR 101 M22 R30 TR 101 2k7/B R31 TR 101 4k7/B R41 TR 101 M15/A R42 TR 102 M33 R43, R113, R142 TR 101 1k R46 TR k R61 TR 102 6M8 R62 TR 102 M22 R63 TR 101 M82 R64 TR 101 3M3 R66 TR 101 M39 R81 TR 101 1M/A R83 TR 103 8k3/B R84 TR k R131, R135 TR 101 M47 R102, R118, R133 TR 101 1M R103 TR 102 1M R104, R109 TR 102 4k7 R105 TR k R108 TR k R111, R112, R117, R137 TR 101 M33 R114 TR 101 M1 R115 TR /B R132 TR 101 4k7 R134, R136, R139, R147 TR 101 M1 R119, R138 TR k R141 TR 101 M27 R143 TR 101 6k8/A R145 TR M R146 TR k/A R152, R153 TR R151 TR 101 3k Drátové odpory R67 TR R115 TR /B R143 TR 503 6k Potenciometry R164 TR 503 4J7 R165 TR 504 1k5 R166 TR R167 TR /A R168 TR P1 WN M/G P2, P10 WN M22/N P4, P9 WN k/N P5 WN M/N P6, P8 WN M22/N P7 WN M/N P11 WN M47/N 14

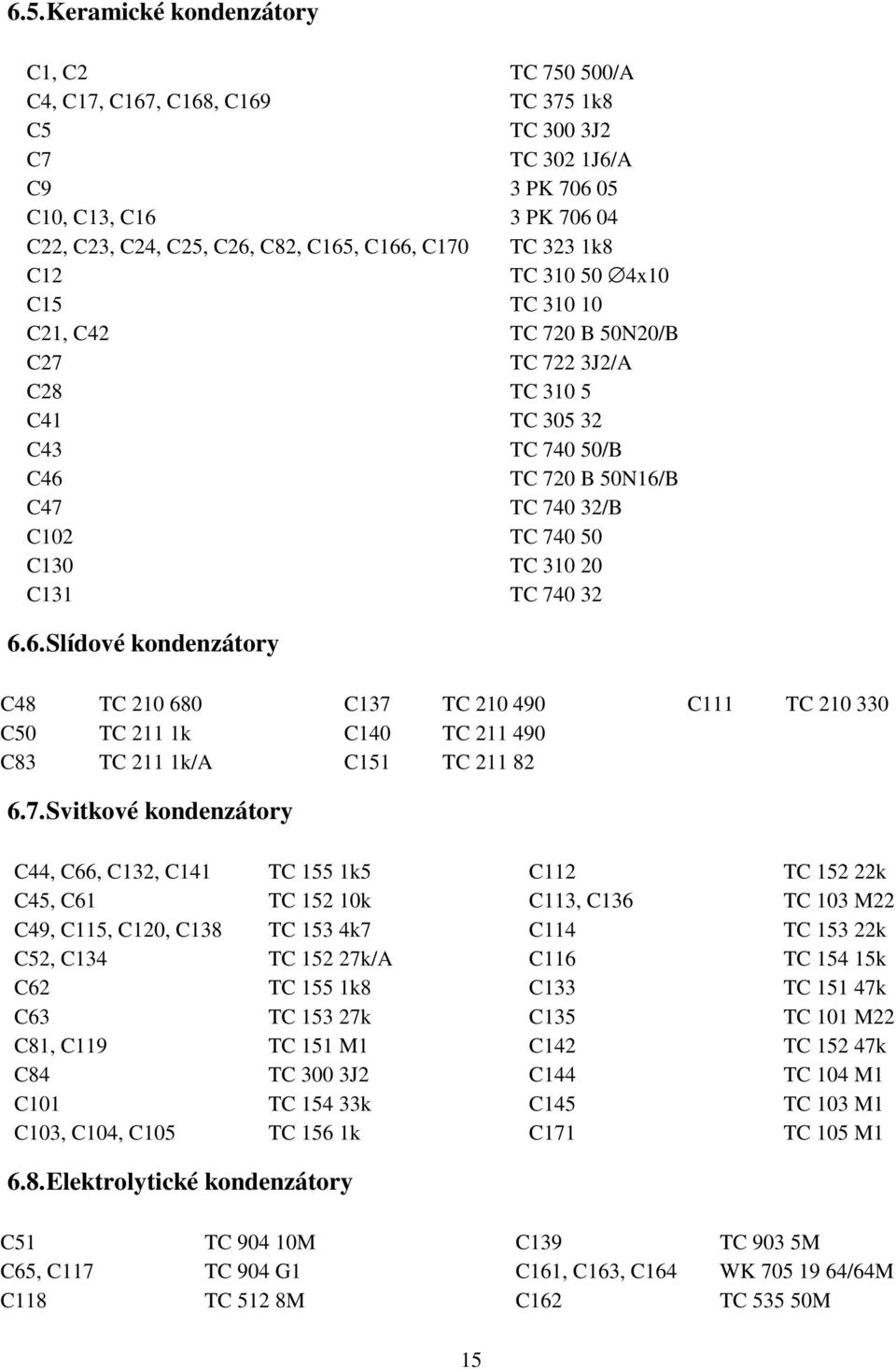

15 6.5. Keramické kondenzátory C1, C2 TC /A C4, C17, C167, C168, C169 TC 375 1k8 C5 TC 300 3J2 C7 TC 302 1J6/A C9 3 PK C10, C13, C16 3 PK C22, C23, C24, C25, C26, C82, C165, C166, C170 TC 323 1k8 C12 TC x10 C15 TC C21, C42 TC 720 B 50N20/B C27 TC 722 3J2/A C28 TC C41 TC C43 TC /B C46 TC 720 B 50N16/B C47 TC /B C102 TC C130 TC C131 TC Slídové kondenzátory C48 TC C50 TC 211 1k C83 TC 211 1k/A 6.7. Svitkové kondenzátory C137 TC C140 TC C151 TC C111 TC C44, C66, C132, C141 TC 155 1k5 C45, C61 TC k C49, C115, C120, C138 TC 153 4k7 C52, C134 TC k/A C62 TC 155 1k8 C63 TC k C81, C119 TC 151 M1 C84 TC 300 3J2 C101 TC k C103, C104, C105 TC 156 1k C112 TC k C113, C136 TC 103 M22 C114 TC k C116 TC k C133 TC k C135 TC 101 M22 C142 TC k C144 TC 104 M1 C145 TC 103 M1 C171 TC 105 M Elektrolytické kondenzátory C51 TC M C65, C117 TC 904 G1 C118 TC 512 8M C139 TC 903 5M C161, C163, C164 WK /64M C162 TC M 15

16 6.9. Styroflexové kondenzátory C143, C146 TC k Pojistky vložka Po1 1/250 vložka Po2 0,4/ Náhradní díly 1 1ks skříň sestavená 6 PK ks ochranné sklo 6 PA ks maska 3 PA ks vložka PVC 3 PA ks lišta 6 PA ks vrut 3x13 ČSN ks obrazovka na rámu 3 PN ks ozvučnice sestavená 6 PK m sdělovací drát ČSN Ui: 2x0,5 18 2ks šroub 4x13 ČSN ks podložka 4,3 ČSN , ks chassis sestavené 6 PN ks podložka 3 PA ks šroub M 4x20 z ČSN ks podložka 3 PA ks podložka 3 PA ks typový štítek 6 PA ks knoflík 3 PF ks knoflík velký 3 PF ks knoflík malý 3 PF ks šroub 3 PA ks spodní deska 3 PA ks šroub 4x13 ČSN ks podložka 4,3 ČSN , ks šňůra 3 PF ks plomba 3 PA ks zadní stěna sestavená 6 PF ks šroub M 3x10 z ČSN ks podložka 3 PA ks zadní stěna 6 PA ks šroub M 3x10 z ČSN ks podložka 3 PA ,5g zajišťovací lak ML 61390/ ,5g lepidlo L 20 ML ,5g vosk japonský pravý ML

17 66 4ks rohová vložka 3 PV ks balení sestava 6 PV , ks obal 6 PV ks záruční list 6 PV ks podložka 10,5 ČSN ks návod k obsluze 6 PV m 2 bitumovaný nátronový papír nehl. 130g/m 2 ČSN šroub 6 PA ks matka M 10 ČSN cm šňůra ks sáček NT-N 165 c ks kolík 3 PA ks klíny 50mm ČSN ks vložka Po1 1/250 ČSN ks vložka Po2 0,4/250 ČSN ks nálepka 3 PV ks ochranná nálepka 3 PV ks etiketa 6 PV ks etiketa 6 PV g pájka měkká VNC Y P 1,5 90 3,5m páska lepící NT-N 004 MF ,5m páska lepící NT-N 004 MF

18 18 Příloha 1

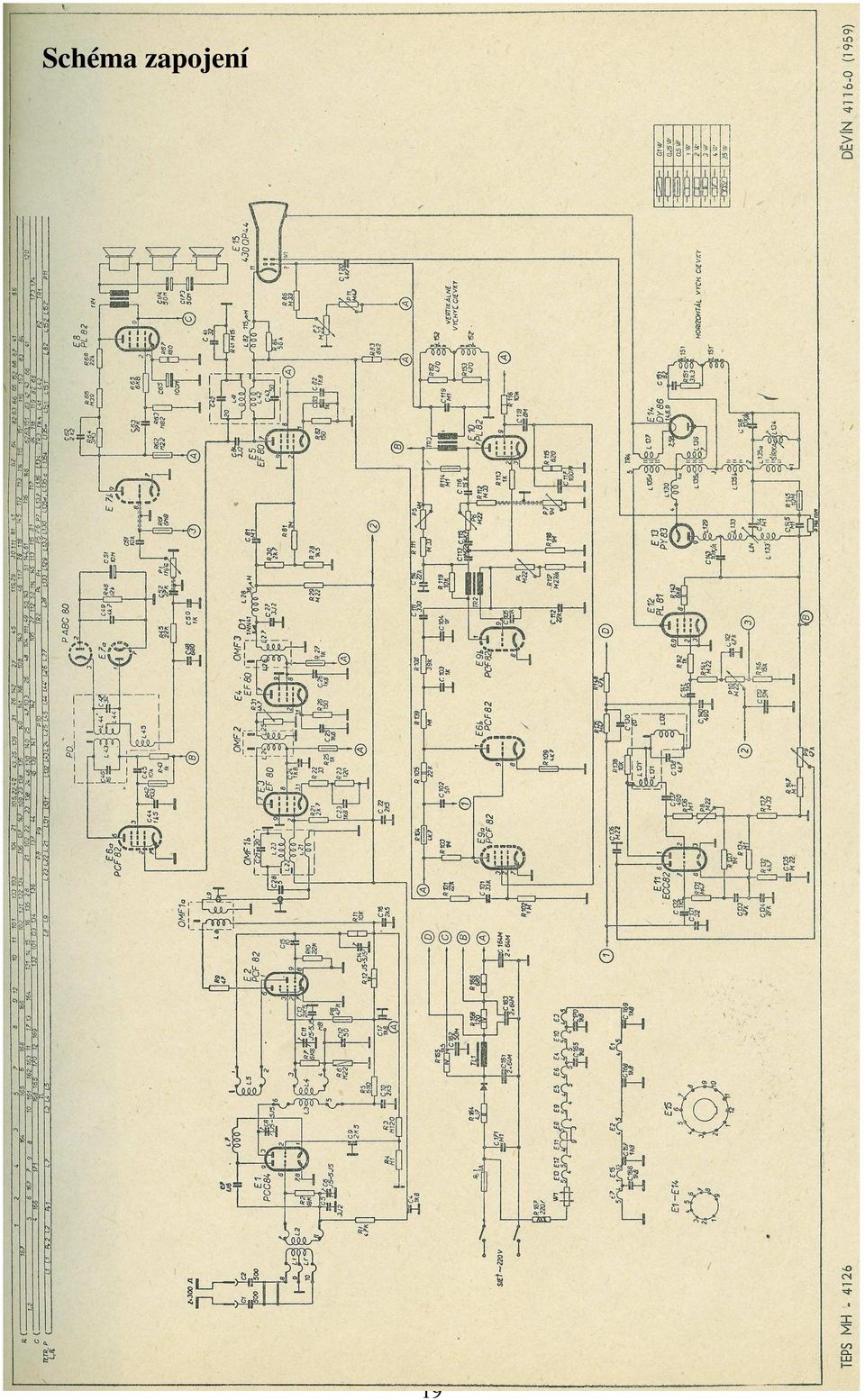

19 Schéma zapojení 19
