1 Návod k ovládání programu PATENT.EXE Spuštění programu Patent_cz.exe Pro otevření aplikace klikněte na soubor patent_cz.exe. Pro ukládání byl program sestaven jako aplikace typu SDI, to znamená, že jsou otevřena stále 2 okna: - hlavní okno, které je až do ukončení programu stále zobrazené a přes které se provádí nedůležitější akce (otevírání souboru, ukládání, ukončení programu) a okna podřadného tzv. dokumentu. Tímto typem je možné zpracovávat pouze jeden dokument (vkládání informací od uživatele). Tlačítka: Zrušte Přeruší operaci, následuje varování o ukončení programu

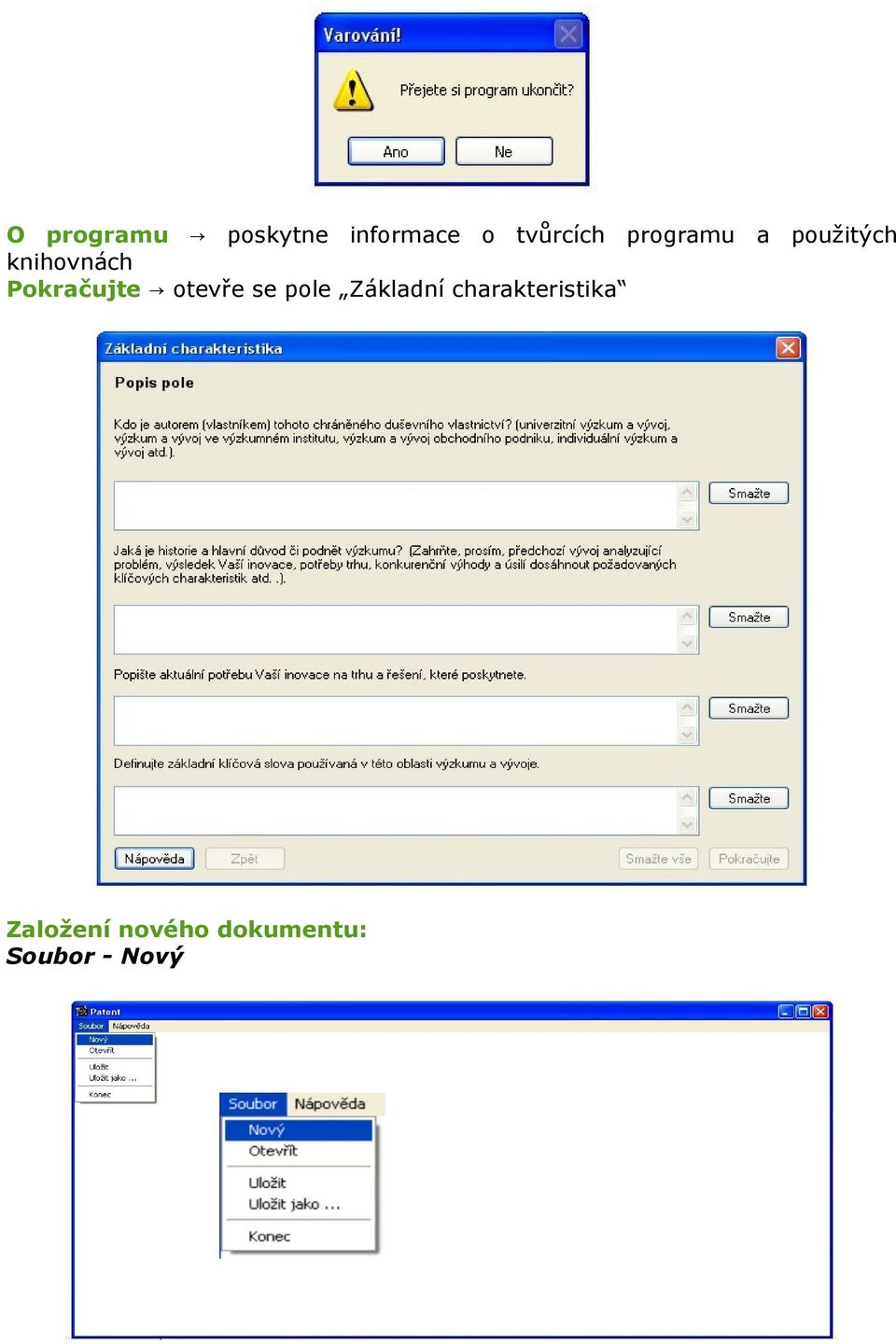

2 O programu poskytne informace o tvůrcích programu a použitých knihovnách Pokračujte otevře se pole Základní charakteristika Založení nového dokumentu: Soubor - Nový

3 Po kliknutí se otevře pole Základní charakteristika. Protože práce s metodickým softwarem je výsostně intuitivní práce, autoři nepředpokládali okamžitý výsledek a proto je v průběhu práce se softwarem možné kdykoliv dosud vložená data předběžně uložit a vrátit se k práci po nějaké době, např. po získání chybějících dat či po promyšlení dalších kroků nebo způsobů interpretace. K tomu slouží operace Otevření a uložení dokumentu. Otevření a uložení dokumentu Soubor - Otevřít Jak již bylo řečeno výše, aplikace umožňuje zpracovávat (mít otevřen) jen jeden soubor. V případě, že kliknete na Soubor / Otevřít, aplikace Vás upozorní, že je třeba uzavřít (případně uložit) stávající soubor. Otevření souboru *.xzm : Dvojklikem na vybraný soubor, či vybráním a stisknutím tlačítka otevřít, se zobrazí formulář Základní charakteristika vybraného (rozpracovaného souboru).

4 Soubor Uložit / Uložit jako Po uložení souboru typu XMZ následuje ukončení, či otevření nového souboru. Soubor - Konec Uživatel je při uzavírání souboru znovu tázán, zda si přeje soubor ukončit. Po volbě Ano je program ukončen.

5 Vlastní práce s programem vkládání podkladů pro argumentaci Metodický software vychází z podmínek patentové ochrany v národních státech, EU i ve světě. Uživatel může mít své inovační řešení chráněno či může mít již podanou přihlášku k patentové ochraně. Nebo nemá zájem své inovační řešení takto chránit, ale o takovém rozhodnutí by měl být potenciální obchodní partner dopředu informován. Samotný postup interpretace inovačního řešení se v obou případech nemění, ale v případě nechránění IPR (Intelectual property rights) je tato skutečnost ve všech výstupech červeným písmem uvedena. V případě, že uživatel své inovační řešení ochránil či chránit chce, otevře se mu formulářové okno, kde uvede číslo patentové přihlášky či patentu, dobu ochrany a území, kde je chráněno. Pokud si nejste jisti, co jednotlivé dotazy, či slova znamenají, klikněte na tlačítko Nápověda a přečtěte si definice.

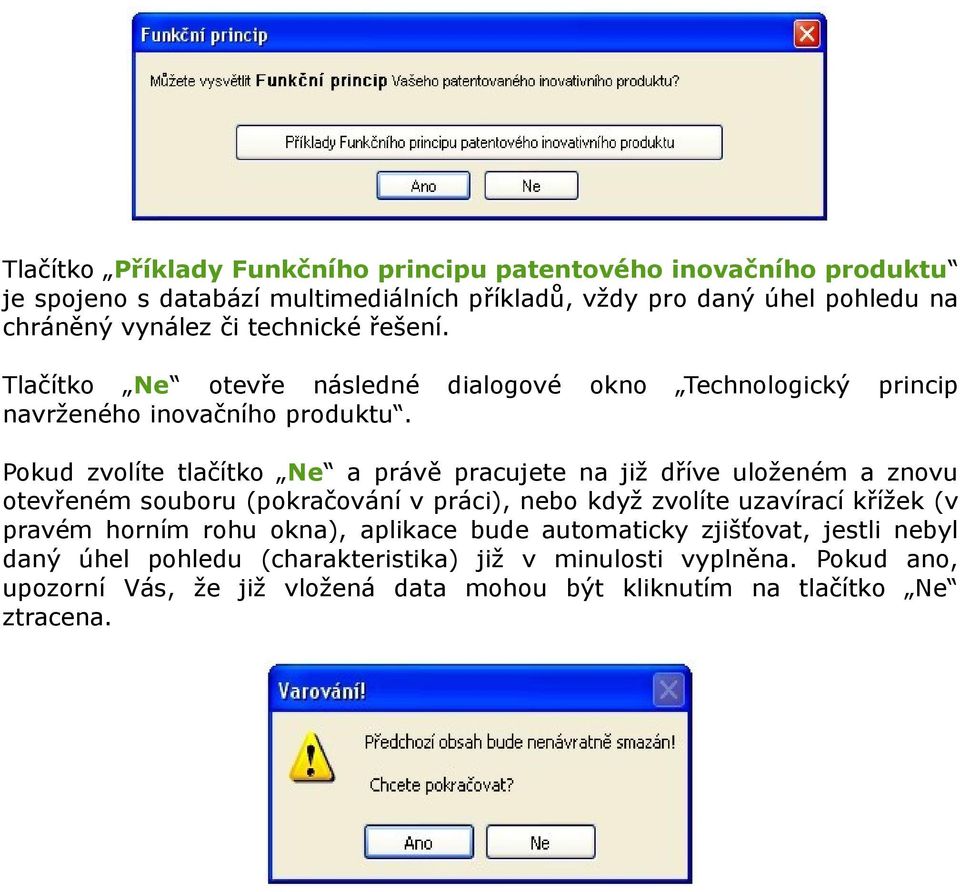

6 Tlačítko Příklady Funkčního principu patentového inovačního produktu je spojeno s databází multimediálních příkladů, vždy pro daný úhel pohledu na chráněný vynález či technické řešení. Tlačítko Ne otevře následné dialogové okno Technologický princip navrženého inovačního produktu. Pokud zvolíte tlačítko Ne a právě pracujete na již dříve uloženém a znovu otevřeném souboru (pokračování v práci), nebo když zvolíte uzavírací křížek (v pravém horním rohu okna), aplikace bude automaticky zjišťovat, jestli nebyl daný úhel pohledu (charakteristika) již v minulosti vyplněna. Pokud ano, upozorní Vás, že již vložená data mohou být kliknutím na tlačítko Ne ztracena.

7 Rozhodovací tlačítko Ano otevře formulářové okno pro vkládání podkladů pro argumentaci (interpretaci) funkčního principu patentu / užitného vzoru (jak to vlastně funguje?). Do textového pole se vkládají (Ctrl+V) či píší argumenty interpretující daný úhel pohledu na patent (užitný vzor) ve formě textu. Do okénka Přílohy se přes tlačítko Vložte soubor vkládají grafické podklady ve formě fotografií, obrázků, či videa. Aby následné multimediální prezentace byly viditelné, je nutné vkládat podklady v náležité kvalitě. Minimální rozměry fotografie ve formátu jpg, jpeg, png, bmp, tif či videa ve formátu avi, mpeg, wmv, mov jsou 320 x 240 pixelů, ale raději vyšší. Vložíte-li do příslušného okna soubor, zaktivní se pole Poznámka k přiloženému souboru, kde je vhodné popsat, co přesně je na daném obrázku vidět, co daný obrázek dokazuje (z jakého důvodu byl jako argument vybrán). Tlačítko Příklady je propojeno s databází multimediální příkladů pro daný úhel pohledu, který vás může inspirovat, jak danou interpretaci uchopit. Tlačítko Příklady vizualizace 3D funkčního principu patentovaného IP jsou opět propojeny s databází multimediálních příkladů, tentokrát zpracované ve 3D grafice. V Nápovědě jsou vysvětleny základní postupy pro popis vizualizace procesu, kterým lze daný úhel pohledu na chráněné řešení interpretovat. Toto formulářové okno je totožné pro všechny úhly pohledu (Technologický princip, Ekonomická hodnota, Prodejnost výrobku) a vyplňuje se stejně.

8 Další možné aplikace Pro případnou další komercializaci vynálezu je vhodné uvažovat i o dalších možnostech průmyslového využití. Proto program autorovi nabízí možnost naznačit i jiné aplikace či oblasti, kde by nové řešení mohlo pomoci. K tomu slouží následující formulářové okno, kde po pojmenování nové oblasti a stlačení tlačítka Popište se objeví pole pro bližší specifikaci trhu, pro definování potenciálních jiných zákazníků, či uspokojení jiné dříve neuvažované potřeby trhu. Návrhy jsou opět podporovány argumenty v grafické podobě (fotky, obrázky, grafy, videa). Tlačítko Příklady je opět propojeno s databází multimediálních příkladů.

9 Po vyplnění všech údajů a kliknutím na tlačítko Další se otevře předešlé formulářové okno pro popis dalšího možného využití (alternativní trh). Po vyčerpání všech nápadů přistupte k exportování vámi vložených dat a argumentů do formátu PDF a zapakování souborů do ZIP formátu za pomoci tlačítka Exportujte. Aplikace vám umožní všechna vložená data a texty před exportem ještě zkontrolovat na zjednodušeném přehledu, případně opravit za pomoci tlačítka Zpět. Pokud je vše v pořádku tlačítkem Finální export provedete transformaci do pdf formátu a zazipování všech souborů. Pro případ, že byste se chtěli k vyplněným formulářům ještě někdy vrátit, doplnit je, případně modifikovat, doporučujeme si před finálním exportem soubor ještě uložit. Po exportu se již k původní struktuře vyplněných formulářů nedostanete. Na tuto skutečnost Vás program před exportem upozorní. Klinutím na tlačítko Ne se vrátíte o krok zpět a soubor budete moci před exportem ještě uložit ve formátu *.xmz. Takovým souborem je možné kdykoliv později znovu pracovat. Tlačítkem Ano se dostanete do závěrečné fáze programu, k uložení zazipovaného souboru pod určitým názvem do vámi zvoleného adresáře.

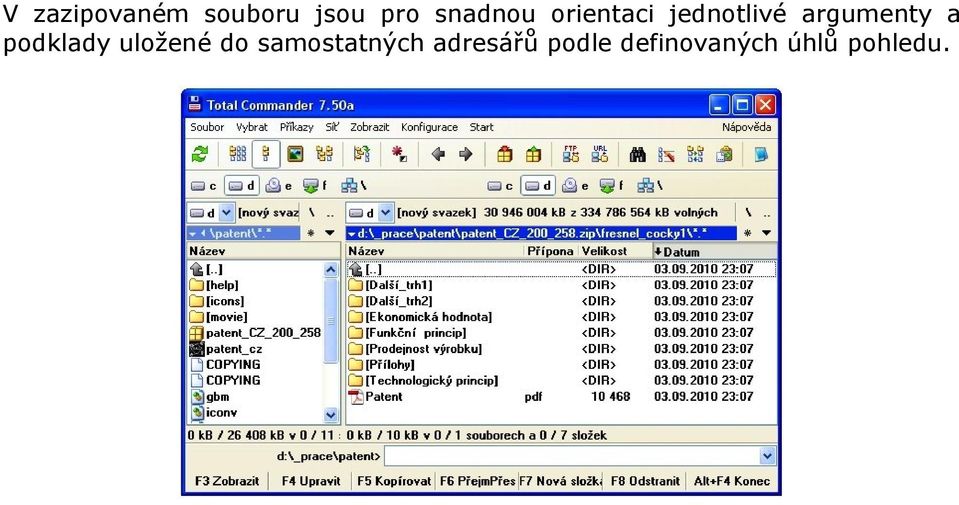

10 V zazipovaném souboru jsou pro snadnou orientaci jednotlivé argumenty a podklady uložené do samostatných adresářů podle definovaných úhlů pohledu.
