Multibox. Individuální pøímoèinná regulace okruhù podlahového vytápìní

Transkript

1 Individuální pøímoèinná regulace okruhù podlahového vytápìní

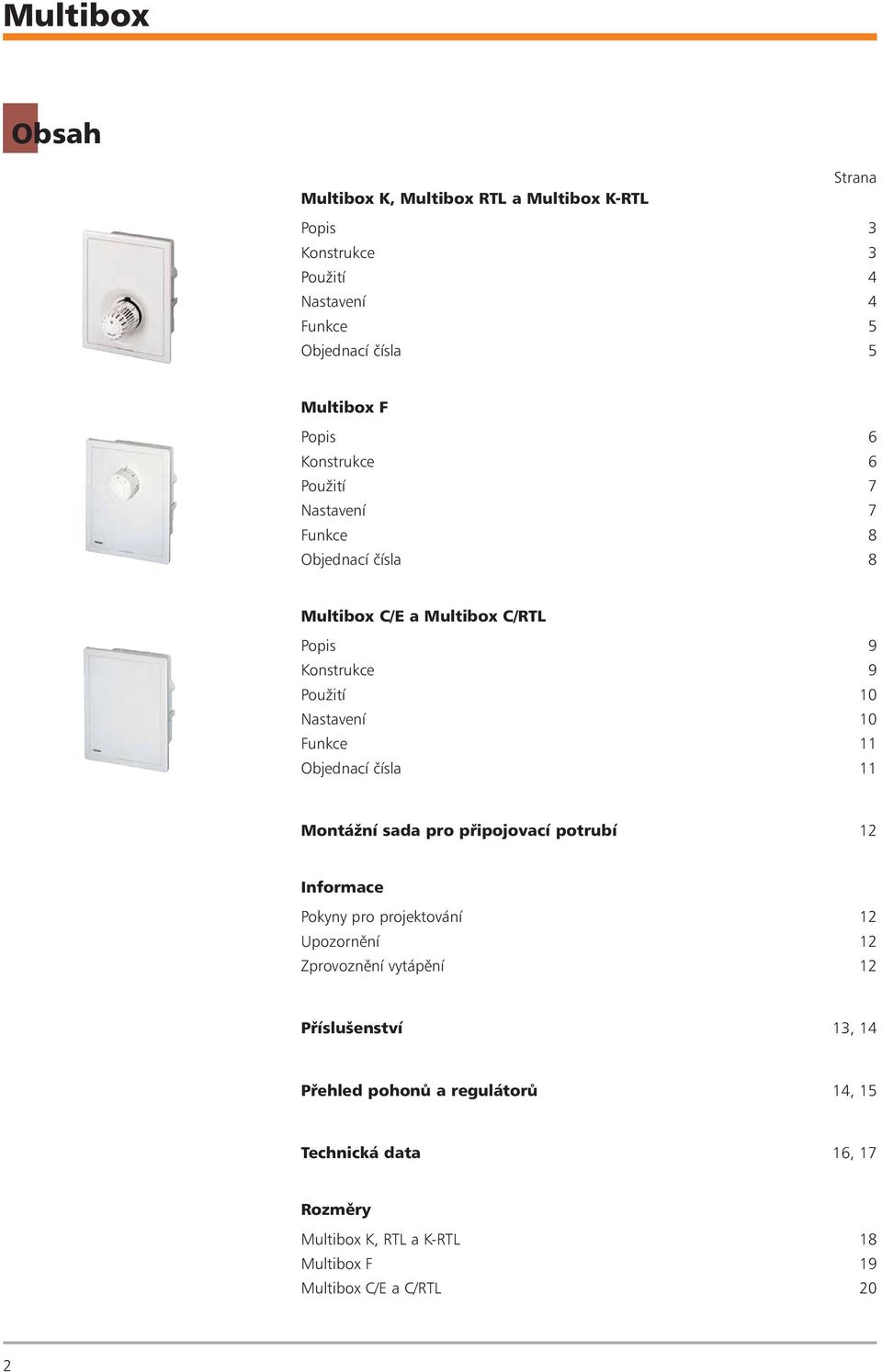

2 Obsah Strana Multibox K, Multibox RTL a Multibox K-RTL Popis 3 Konstrukce 3 Použití 4 Nastavení 4 Funkce 5 Objednací èísla 5 Multibox F Popis Konstrukce Použití 7 Nastavení 7 Funkce 8 Objednací èísla 8 Multibox C/E a Multibox C/RTL Popis 9 Konstrukce 9 Použití 10 Nastavení 10 Funkce 11 Objednací èísla 11 Montážní sada pro pøipojovací potrubí 12 Informace Pokyny pro projektování 12 Upozornìní 12 Zprovoznìní vytápìní 12 Pøíslušenství 13, 14 Pøehled pohonù a regulátorù 14, 15 Technická data 1, 17 Rozmìry Multibox K, RTL a K-RTL 18 Multibox F 19 Multibox C/E a C/RTL 20 2

3 K, RTL a K-RTL Popis Konstrukce HEIMEIER Multibox je individuální pøímoèinná regulace výkonu okruhù podlahového vytápìní dle vnitøní teploty vzduchu v místnosti a / nebo teploty vratné teplonosné látky. Souèástí dodávky je montážní skøíò s rámem v podomítkovém provedení, krycí deskou a pøipevòovacími profily. Dodává se v následujících provedeních: Multibox K pro regulaci výkonu podle vnitøní teploty vzduchu v místnosti ventilem s termostatickou hlavicí, napø. u podlahového vytápìní. Multibox RTL pro regulaci výkonu podle omezované teploty vratné teplonosné látky ventilem s hlavicí RTL, napø. u kombinovaných soustav s otopnými tìlesy a podlahovým vytápìním. Multibox K-RTL pro regulaci výkonu podle vnitøní teploty vzduchu v místnosti a podle omezované teploty vratné teplonosné látky ventilem s termostatickou hlavicí a hlavicí RTL, napø. u kombinovaných soustav s otopnými tìlesy a podlahovým vytápìním. Všechny varianty jsou dodávány s krytem a viditelnou stupnicí nastavovaných hodnot na hlavicích. Volitelnì v bílém (RAL 901) nebo pochromovaném provedení. Hloubka montážní skøínì je 0 mm. Flexibilní instalaci umožòuje variabilní vzdálenost mezi montážní skøíní a krytem (až do 30 mm). Vymezovací šrouby navíc dovolují korekci odchylky od svislé montáže v rozsahu až do o na každou stranu. Varianty Multibox K a Multibox K-RTL jsou osazeny termostatickou hlavicí K s kapalinovým èidlem, vyznaèující se vysokou nastavovací silou, nepatrnou hysterezí a optimální dobou uzavírání. Regulace je stabilní i pøi malých pásmech proporcionality (< 1K). Odpovídá EnEV, resp. DIN Stupnice nastavovaných hodnot 1-5. Ochrana proti zamrznutí. Teplotní rozsah - 28 o C. Varianty Multibox RTL a Multibox K-RTL jsou osazeny termostatickým omezovaèem teploty vratné teplonosné látky (RTL). Stupnice nastavovaných hodnot 1-5. Teplotní rozsah o C. Tìleso ventilu je vyrobeno z korozivzdorného bronzu. Vrchní díly z nerez oceli jsou tìsnìny dvìma O-kroužky z EPDM pryže. Vrchní O-kroužek je vymìnitelný za provozu soustavy. Souèástí všech provedení je odvzdušòovací/ proplachovací ventil. Pøipojovací závit G 3 / 4 " s eurokonusem odpovídá svìrným šroubením pro plastové, vícevrstvé, mìdìné a pøesné ocelové trubky. S ventilem Multibox je nutné použít výhradnì pøíslušnì oznaèená svìrná šroubení HEIMEIER (oznaèená napø. 15 THE). Montážní sada pro snadnou montáž pøipojovacího potrubí je voliteným pøíslušenstvím. Multibox K Multibox RTL Multibox K-RTL Montážní skøíò (podomítkové provedení) 2 Odvzdušòovací/ proplachovací ventil 3 Termostatická hlavice K 4 Rámeèek 5 Krycí deska Pøipevòovací profil Tìleso ventilu z korozivzdorného bronzu 8 Uzavírací/regulaèní vøeteno 9 Omezovaè teploty vratné teplonosné látky (RTL) 9 3 Korekce odchylky od svislé montáže v rozsahu až do o na každou stranu. Skryté pøipevòovací šrouby. Malá montážní hloubka. Kryt a hlavice volitelnì v bílém (RAL 901) nebo pochromovaném provedení. Flexibilní instalace s variabilní vzdáleností mezi montážní skøíní a krytem (až do 30 mm). Tìleso ventilu z korozivzdorného bronzu. Možnost univerzálního pøipojení. Montážní sada pro pøipojovací potrubí jako volitelné pøíslušenství 3

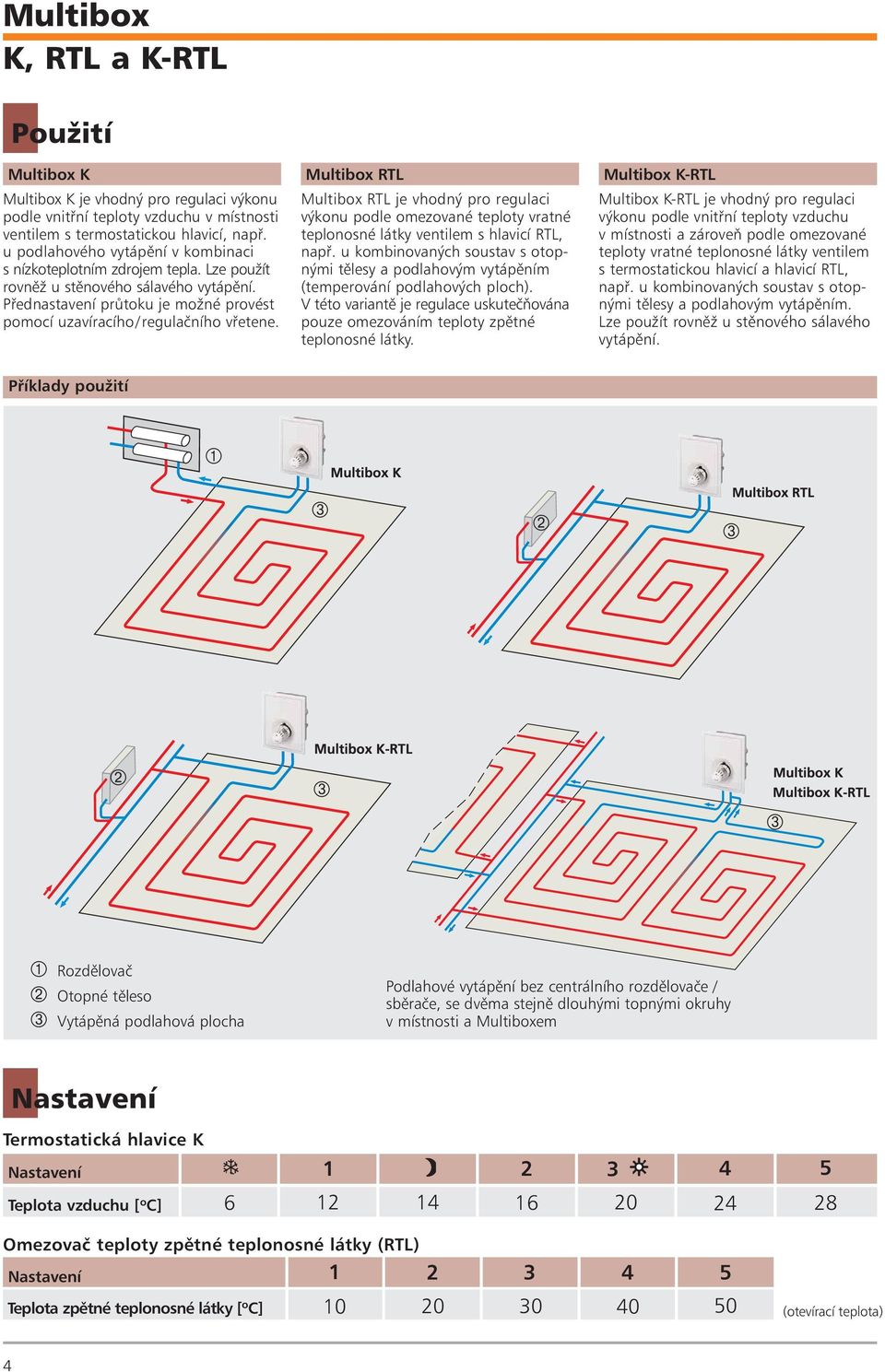

4 K, RTL a K-RTL Použití Multibox K Multibox RTL Multibox K-RTL Multibox K je vhodný pro regulaci výkonu podle vnitøní teploty vzduchu v místnosti ventilem s termostatickou hlavicí, napø. u podlahového vytápìní v kombinaci s nízkoteplotním zdrojem tepla. Lze použít rovnìž u stìnového sálavého vytápìní. Pøednastavení prùtoku je možné provést pomocí uzavíracího/regulaèního vøetene. Multibox RTL je vhodný pro regulaci výkonu podle omezované teploty vratné teplonosné látky ventilem s hlavicí RTL, napø. u kombinovaných soustav s otopnými tìlesy a podlahovým vytápìním (temperování podlahových ploch). V této variantì je regulace uskuteèòována pouze omezováním teploty zpìtné teplonosné látky. Multibox K-RTL je vhodný pro regulaci výkonu podle vnitøní teploty vzduchu v místnosti a zároveò podle omezované teploty vratné teplonosné látky ventilem s termostatickou hlavicí a hlavicí RTL, napø. u kombinovaných soustav s otopnými tìlesy a podlahovým vytápìním. Lze použít rovnìž u stìnového sálavého vytápìní. Pøíklady použití À  Á  Á   À Rozdìlovaè Á Otopné tìleso  Vytápìná podlahová plocha Podlahové vytápìní bez centrálního rozdìlovaèe / sbìraèe, se dvìma stejnì dlouhými topnými okruhy v místnosti a Multiboxem Nastavení Termostatická hlavice K Nastavení Teplota vzduchu [ o C] Omezovaè teploty zpìtné teplonosné látky (RTL) Nastavení Teplota zpìtné teplonosné látky [ o C] (otevírací teplota) 4

5 Multibox K, RTL a K-RTL Funkce Multibox K Integrovaný ventil s termostatickou hlavicí K je spojitý proporcionální regulátor (regulátor P) bez pøívodu pomocné energie. Nepotøebuje tedy ádné pøipojení k elektrické energii ani ádný jiný zdroj. Zmìna teploty vzduchu v místnosti (regulovaná velièina) je úmìrná zmìnì zdvihu ventilu (nastavená hodnota). Stoupá-li teplota vzduchu v místnosti (napø. úèinkem sluneèního záøení nebo vnitøních zdrojù tepla), dochází ke zvìt ování objemu kapaliny termostatického èidla a pùsobení na jeho vlnovec. Vyvozená síla na vøeteno ventilu zpùsobí sní ení zdvihu ku elky a tím pøi krcení prùtoku teplonosné látky ventilem (a tedy i okruhem podlahového vytápìní). Pøi klesající teplotì vzduchu v místnosti probíhá celý proces opaènì. Multibox RTL Multibox K-RTL Integrovaný ventil s omezovaèem teploty zpìtné teplonosné látky je spojitý proporcionální regulátor (regulátor P) bez pøívodu pomocné energie. Nepotøebuje tedy ádné pøipojení k elektrické energii ani ádný jiný zdroj. Integrovaný ventil s termostatickou hlavicí K a omezovaèem teploty zpìtné teplonosné látky je spojitý proporcionální regulátor (regulátor P) bez pøívodu pomocné energie. Nepotøebuje tedy ádné pøipojení k elektrické energii ani ádný jiný zdroj. Zmìna teploty protékající teplonosné látky (regulovaná velièina) je úmìrná zmìnì zdvihu ventilu (nastavená hodnota). Stoupá-li teplota zpìtné teplonosné látky (napø. sní ením výkonu temperované podlahy v dùsledku externích tepelných vlivù), dochází ke zvìt ování objemu náplnì termostatického èidla a pùsobení na píst membrány. Vyvozená síla na vøeteno ventilu zpùsobí sní ení zdvihu ku elky a tím pøi krcení prùtoku teplonosné látky ventilem (a tedy i okruhem podlahového vytápìní). Pøi klesající teplotì teplonosné látky probíhá celý proces opaènì. Zmìna teploty vzduchu v místnosti (regulovaná velièina) je úmìrná zmìnì zdvihu ventilu (nastavená hodnota). Stoupá-li teplota vzduchu v místnosti (napø. úèinkem sluneèního záøení nebo vnitøních zdrojù tepla), dochází ke zvìt ování objemu kapaliny termostatického èidla a pùsobení na jeho vlnovec. Vyvozená síla na vøeteno ventilu zpùsobí sní ení zdvihu ku elky a tím pøi krcení prùtoku teplonosné látky ventilem (a tedy i okruhem podlahového vytápìní). Pøi klesající teplotì vzduchu v místnosti probíhá celý proces opaènì. Ventil otevírá, dojde-li k poklesu teploty teplonosné látky pod nastavenou hodnotu na omezovaèi. Multibox K-RTL je navíc vybaven omezovaèem teploty zpìtné teplonosné látky (RTL), který zamezuje pøekroèení nastavené teploty zpìtné teplonosné látky. Ventil otevírá, dojde-li k poklesu teploty teplonosné látky pod nastavenou hodnotu na omezovaèi. Objednací èísla Obrázek Název Multibox K s termostatickým ventilem Provedení Objednací èíslo Kryt a termostatická hlavice bílé (RAL 901) Kryt a termostatická hlavice pochromované Multibox RTL s omezovaèem teploty zpìtné teplonosné látky (RTL) Kryt a RTL bílé (RAL 901) Kryt a RTL pochromované Multibox K-RTL s termostatickým ventilem a omezovaèem teploty zpìtné teplonosné látky (RTL) Kryt a termostatická hlavice bílé (RAL 901) Kryt a termostatická hlavice pochromované

6 F Popis HEIMEIER Multibox F je individuální pøímoèinná regulace výkonu napø. okruhù podlahového vytápìní dle vnitøní teploty v místnosti. Souèástí dodávky je montážní skøíò s rámem v podomítkovém provedení, krycí deskou a pøipevòovacími profily. Vnitøní teplota v místnosti je snímána termostatickou hlavicí F s dálkovým ovládáním termostického ventilu. Toto uspoøádání umožòuje dodržení stejného pøedsazení pøed omítkou bez ohledu na skuteèné provedení montáž podomítkové èásti Multiboxu F. Je dodáván s krytem a viditelnou stupnicí nastavovaných hodnot v bílém provedení (RAL 901). Hloubka montážní skøínì je 0 mm. Flexibilní instalaci umožòuje variabilní vzdálenost mezi montážní skøíní a krytem (až do 30 mm). Vymezovací šrouby navíc umožòují korekci odchylky od svislé montáže v rozsahu až do na každou stranu. Termostatická hlavice s kapalinovým èidlem se vyznaèuje vysokou nastavovací silou, nepatrnou hysterezí a optimální dobou uzavírání. Regulace je stabilní i pøi malých pásmech proporcionality (< 1K). Odpovídá EnEV, resp. DIN V Stupnice nastavovaných teplot 1-5. Ochrana proti zamrznutí. Teplotní rozsah - 27 C. Tìleso je vyrobeno z korozivzdorného bronzu. Vrchní díly z nerez oceli jsou tìsnìny dvìma O-kroužky z EPDM pryže. Vrchní O-kroužek je vymìnitelný za provozu soustavy. Multibox F je osazen odvzdušòovacím/ proplachovacím ventilem. Pøipojovací závit G 3 / 4 " s eurokonusem odpovídá svìrným šroubením pro plastové, vícevrstvé, mìdìné a pøesné ocelové strubky. S ventilem Multibox F je nutné použít výhradnì pøíslušnì oznaèená svìrná šroubení HEIMEIER (oznaèená napø. 15 THE). Montážní sada pro snadnou montáž pøipojovacího potrubí je voliteným pøíslušenstvím. Konstrukce Multibox F 1 Montážní skøíò (podomítkové provedení) 2 Termostatická hlavice s dálkovým ovládáním 3 Dálkové ovládání 4 Odvzdušòovací/proplachovací ventil 5 Rámeèek Krycí deska Pøipevòovací profil 8 Tìleso ventilu z korozivzdorného bronzu 9 Uzavírací/regulaèní vøeteno Konstantní montážní pøedsazení pøed omítkou bez ohledu na skuteèné provedení montáže podomítkové èásti. Elegantní a snadno èistitelný kryt termostické hlavice. Korekce odchylky od svislé montáže v rozsahu až do na každou stranu Skryté pøipevòovací šrouby Malá montážní hloubka. Flexibilní instalace s variabilní vzdáleností mezi montážní skøíní a krytem (až do 30 mm) Montážní sada pro snadnou montáž pøipojovacího potrubí je voliteným pøíslušenstvím Tìleso ventilu z korozivzdorného bronzu. Možnost univerzálního pøíslušenství

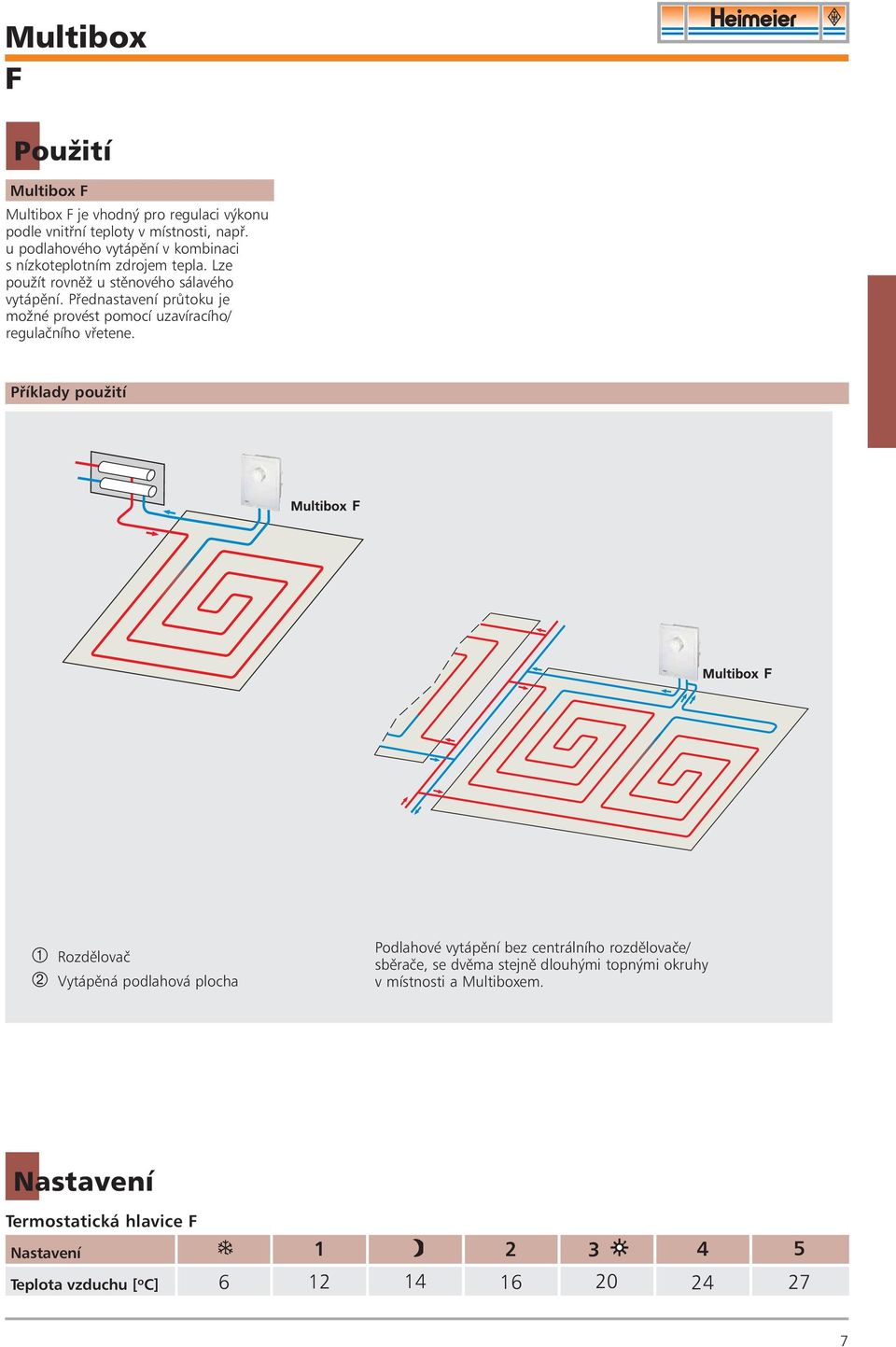

7 F Použití Multibox F Multibox F je vhodný pro regulaci výkonu podle vnitøní teploty v místnosti, napø. u podlahového vytápìní v kombinaci s nízkoteplotním zdrojem tepla. Lze použít rovnìž u stìnového sálavého vytápìní. Pøednastavení prùtoku je možné provést pomocí uzavíracího/ regulaèního vøetene. Pøíklady použití À Rozdìlovaè Á Vytápìná podlahová plocha Podlahové vytápìní bez centrálního rozdìlovaèe/ sbìraèe, se dvìma stejnì dlouhými topnými okruhy v místnosti a Multiboxem. Nastavení Termostatická hlavice F Nastavení Teplota vzduchu [ o C]

8 F Funkce Multibox F Integrovaný ventil s termostatickou hlavicí F je spojitý proporcionální regulátor (regulátor P) bez pøívodu pomocné energie. Nepotøebuje tedy žádné pøipojení k elektrické energii ani žádný jiný zdroj. Zmìna teploty vzduchu v místnosti (regulovaná velièina) je úmìrná zmìnì zdvihu ventilu (nastavená hodnota). Stoupá-li teplota vzduchu v místnosti (napø. úèinkem sluneèního záøení nebo vnitøních zdrojù tepla), dochází ke zvìtšování objemu kapaliny termostatického èidla a pùsobení na jeho vlnovec. Vyvozená síla na vøeteno ventilu zpùsobí snížení zdvihu kuželky a tím pøiškrcení prùtoku teplonosné látky ventilem (a tedy i okruhem podlahového vytápìní). Pøi klesající teplotì vzduchu v místnosti probíhá celý proces opaènì. Objednací èísla Obrázek Název Provedení Objednací èíslo Multibox F Kryt a termostatická s termostatickým ventilem hlavice bílé (RAL 901) 8

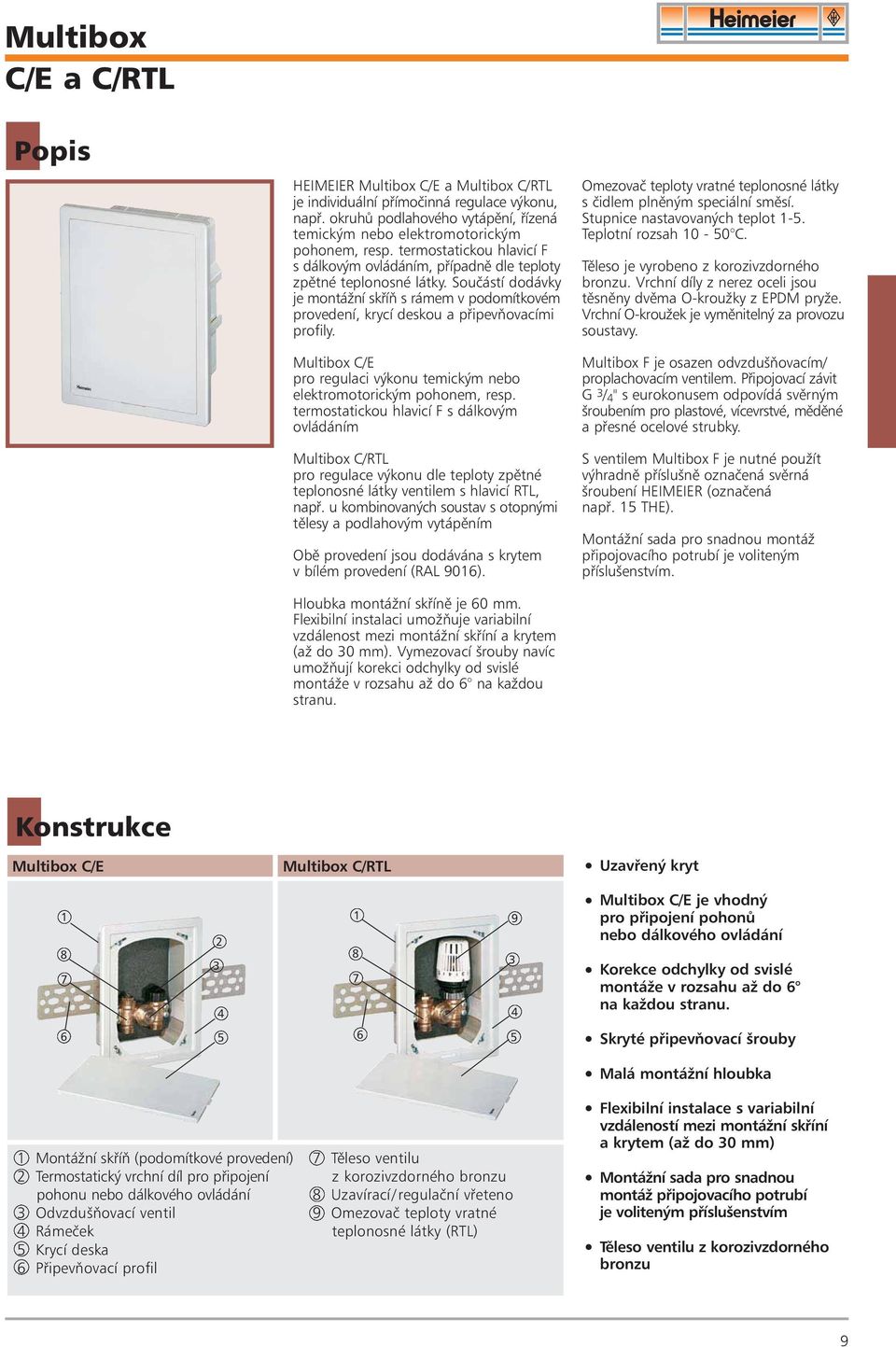

9 C/E a C/RTL Popis HEIMEIER Multibox C/E a Multibox C/RTL je individuální pøímoèinná regulace výkonu, napø. okruhù podlahového vytápìní, øízená temickým nebo elektromotorickým pohonem, resp. termostatickou hlavicí F s dálkovým ovládáním, pøípadnì dle teploty zpìtné teplonosné látky. Souèástí dodávky je montážní skøíò s rámem v podomítkovém provedení, krycí deskou a pøipevòovacími profily. Multibox C/E pro regulaci výkonu temickým nebo elektromotorickým pohonem, resp. termostatickou hlavicí F s dálkovým ovládáním Multibox C/RTL pro regulace výkonu dle teploty zpìtné teplonosné látky ventilem s hlavicí RTL, napø. u kombinovaných soustav s otopnými tìlesy a podlahovým vytápìním Obì provedení jsou dodávána s krytem v bílém provedení (RAL 901). Hloubka montážní skøínì je 0 mm. Flexibilní instalaci umožòuje variabilní vzdálenost mezi montážní skøíní a krytem (až do 30 mm). Vymezovací šrouby navíc umožòují korekci odchylky od svislé montáže v rozsahu až do na každou stranu. Omezovaè teploty vratné teplonosné látky s èidlem plnìným speciální smìsí. Stupnice nastavovaných teplot 1-5. Teplotní rozsah C. Tìleso je vyrobeno z korozivzdorného bronzu. Vrchní díly z nerez oceli jsou tìsnìny dvìma O-kroužky z EPDM pryže. Vrchní O-kroužek je vymìnitelný za provozu soustavy. Multibox F je osazen odvzdušòovacím/ proplachovacím ventilem. Pøipojovací závit G 3 / 4 " s eurokonusem odpovídá svìrným šroubením pro plastové, vícevrstvé, mìdìné a pøesné ocelové strubky. S ventilem Multibox F je nutné použít výhradnì pøíslušnì oznaèená svìrná šroubení HEIMEIER (oznaèená napø. 15 THE). Montážní sada pro snadnou montáž pøipojovacího potrubí je voliteným pøíslušenstvím. Konstrukce Multibox C/E Multibox C/RTL Uzavøený kryt Multibox C/E je vhodný pro pøipojení pohonù nebo dálkového ovládání Korekce odchylky od svislé montáže v rozsahu až do na každou stranu. Skryté pøipevòovací šrouby 1 Montážní skøíò (podomítkové provedení) 2 Termostatický vrchní díl pro pøipojení pohonu nebo dálkového ovládání 3 Odvzdušòovací ventil 4 Rámeèek 5 Krycí deska Pøipevòovací profil 7 Tìleso ventilu z korozivzdorného bronzu 8 Uzavírací/regulaèní vøeteno 9 Omezovaè teploty vratné teplonosné látky (RTL) Malá montážní hloubka Flexibilní instalace s variabilní vzdáleností mezi montážní skøíní a krytem (až do 30 mm) Montážní sada pro snadnou montáž pøipojovacího potrubí je voliteným pøíslušenstvím Tìleso ventilu z korozivzdorného bronzu 9

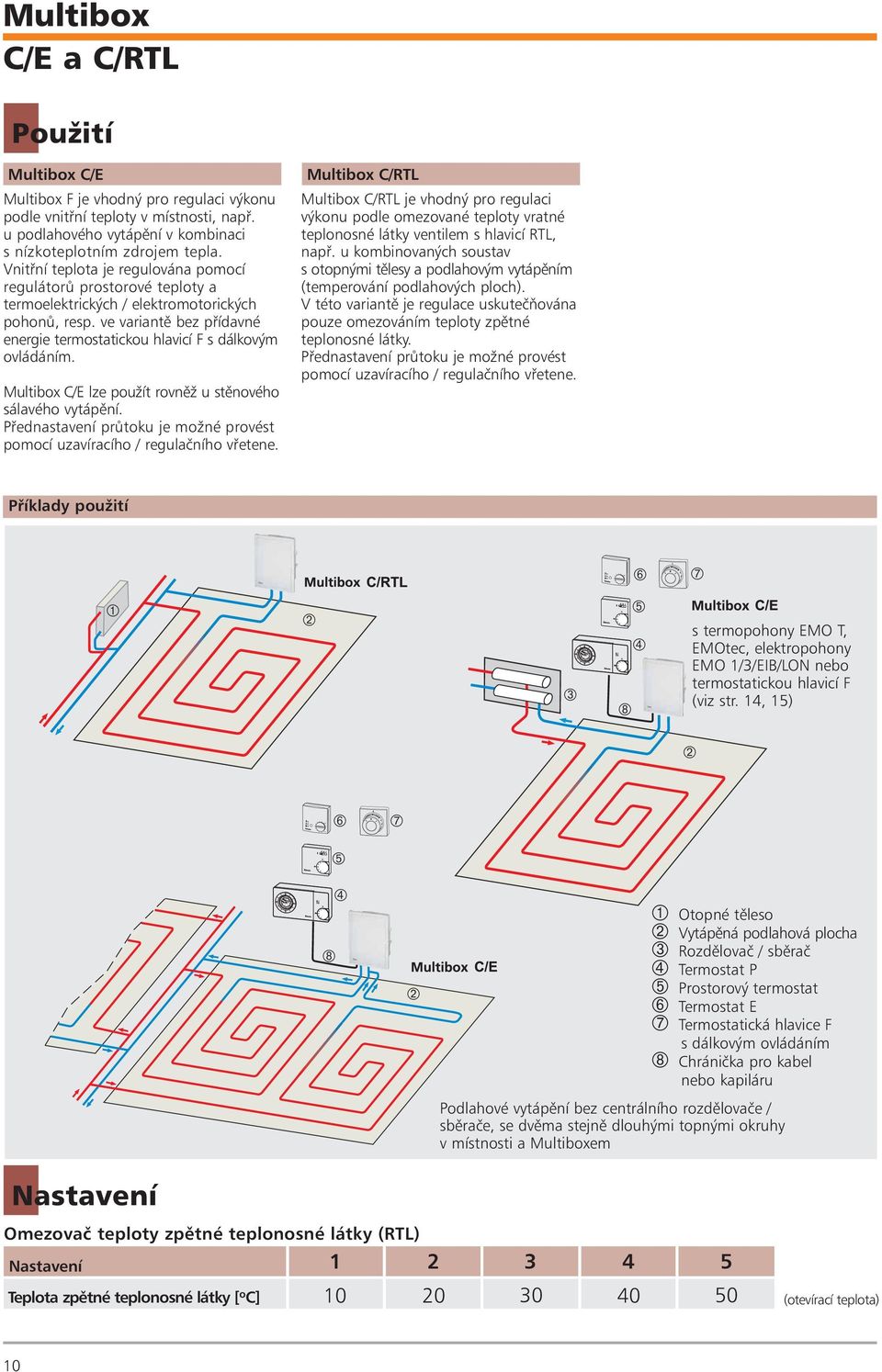

10 C/E a C/RTL Použití Multibox C/E Multibox F je vhodný pro regulaci výkonu podle vnitøní teploty v místnosti, napø. u podlahového vytápìní v kombinaci s nízkoteplotním zdrojem tepla. Vnitøní teplota je regulována pomocí regulátorù prostorové teploty a termoelektrických / elektromotorických pohonù, resp. ve variantì bez pøídavné energie termostatickou hlavicí F s dálkovým ovládáním. Multibox C/E lze použít rovnìž u stìnového sálavého vytápìní. Pøednastavení prùtoku je možné provést pomocí uzavíracího / regulaèního vøetene. Multibox C/RTL Multibox C/RTL je vhodný pro regulaci výkonu podle omezované teploty vratné teplonosné látky ventilem s hlavicí RTL, napø. u kombinovaných soustav s otopnými tìlesy a podlahovým vytápìním (temperování podlahových ploch). V této variantì je regulace uskuteèòována pouze omezováním teploty zpìtné teplonosné látky. Pøednastavení prùtoku je možné provést pomocí uzavíracího / regulaèního vøetene. Pøíklady použití Å Æ À Á Â Ä Ã Ç s termopohony EMO T, EMOtec, elektropohony EMO 1/3/EIB/LON nebo termostatickou hlavicí F (viz str. 14, 15) Á Å Æ Ç Ä Ã Á À Otopné tìleso Á Vytápìná podlahová plocha  Rozdìlovaè / sbìraè à Termostat P Ä Prostorový termostat Å Termostat E Æ Termostatická hlavice F s dálkovým ovládáním Ç Chránièka pro kabel nebo kapiláru Podlahové vytápìní bez centrálního rozdìlovaèe / sbìraèe, se dvìma stejnì dlouhými topnými okruhy v místnosti a Multiboxem Nastavení Omezovaè teploty zpìtné teplonosné látky (RTL) Nastavení Teplota zpìtné teplonosné látky [ o C] (otevírací teplota) 10

11 C/E a C/RTL Funkce Multibox C/E Integrovaný ventil s termostatickou hlavicí F je spojitý proporcionální regulátor (regulátor P) bez pøívodu pomocné energie. Nepotøebuje tedy žádné pøipojení k elektrické energii ani žádný jiný zdroj. Zmìna teploty vzduchu v místnosti (regulovaná velièina) je úmìrná zmìnì zdvihu ventilu (nastavená hodnota). Stoupá-li teplota vzduchu v místnosti (napø. úèinkem sluneèního záøení nebo vnitøních zdrojù tepla), dochází ke zvìtšování objemu kapaliny termostatického èidla a pùsobení na jeho vlnovec. Vyvozená síla na vøeteno ventilu zpùsobí snížení zdvihu kuželky a tím pøiškrcení prùtoku teplonosné látky ventilem (a tedy i okruhem podlahového vytápìní). Pøi klesající teplotì vzduchu v místnosti probíhá celý proces opaènì. Integrovavý ventil s termopohonem nebo elektropohonem reguluje vnitøní teplotu v místnosti na základì signálu od prostorového termostatu. Multibox C/RTL Integrovaný ventil s omezovaèem teploty zpìtné teplonosné látky je spojitý proporcionální regulátor (regulátor P) bez pøívodu pomocné energie. Nepotøebuje tedy žádné pøpojení k elektrické energii ani žádný jiný zdroj. Zmìna teploty protékající teplonosné látky (regulovaná velièina) je úmìrná zmìnì zdvihu ventilu (nastavená hodnota). Stoupá-li teplota zpìtné teplonosné látky (napø. snížením výkonu temperované podlahy v dùsledku externích tepelných vlivù), dochází ke zvìtšování objemu náplnì termostatického èidla a pùsobení na píst membrány. Vyvozenená sila na vøeteno ventilu zpùsobí snížení zdvihu kuželky a tím pøiškrcení prùtoku teplonosné látky ventilem (a tedy i okruhem podlahového vytápìní). Pøi klesající teplotì teplonosné látky probíhá celý proces opaènì. Ventil otevírá, dojde-li k poklesu teploty teplonosné látky pod nastavenou hodnotu na omezovaèi. Objednací èísla Obrázek Název Provedení Objednací èíslo Multibox C/E Kryt bílý (RAL 901) s termostatickým vrchním dílem pro pohon nebo dálkové ovládání Multibox C/RTL Kryt bílý (RAL 901) s omezovaèem teploty zpìtné teplonosné látky (RTL) 11

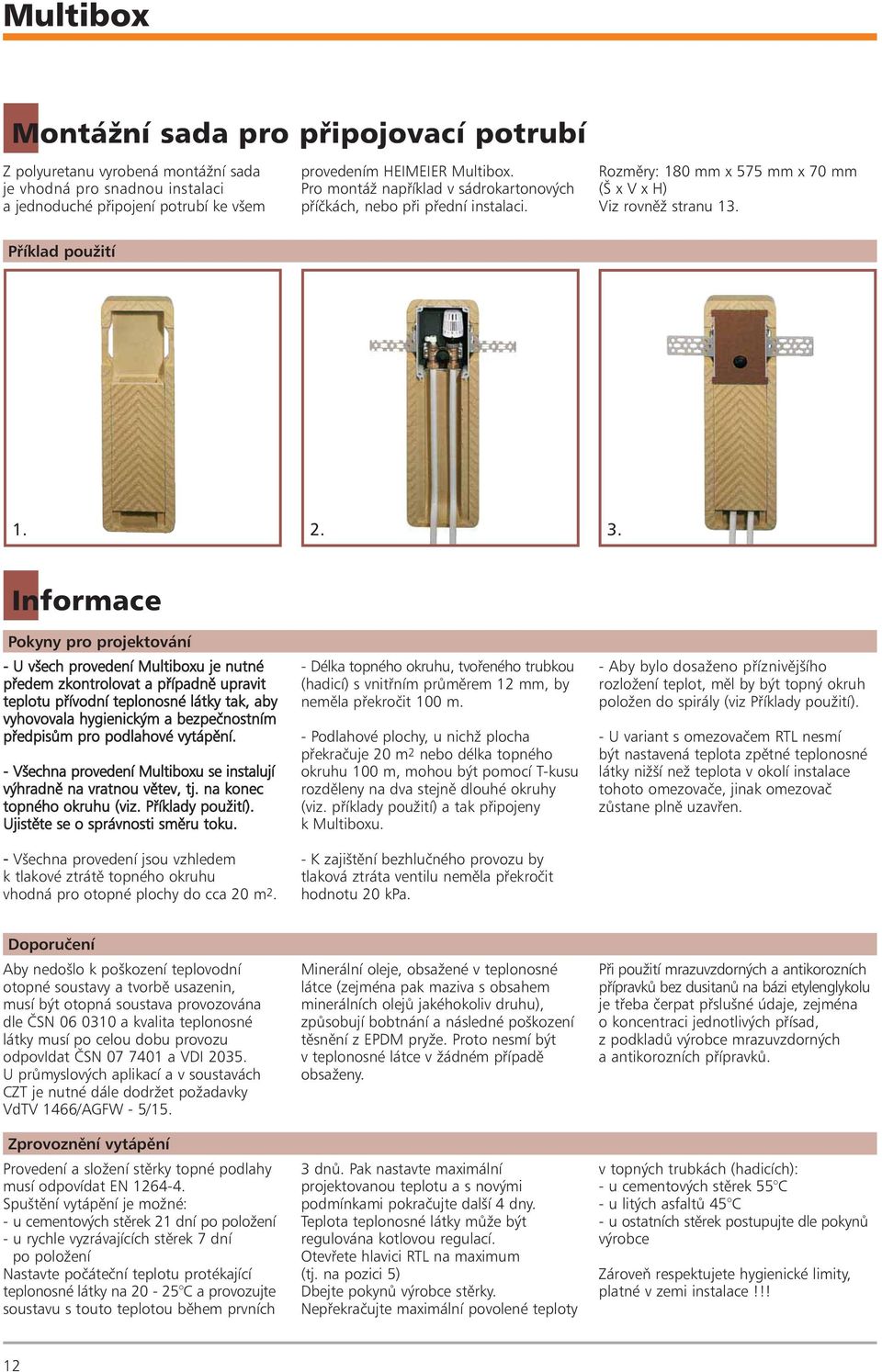

12 Montážní sada pro pøipojovací potrubí Z polyuretanu vyrobená montážní sada je vhodná pro snadnou instalaci a jednoduché pøipojení potrubí ke všem provedením HEIMEIER Multibox. Pro montáž napøíklad v sádrokartonových pøíèkách, nebo pøi pøední instalaci. Rozmìry: 180 mm x 575 mm x 70 mm (Š x V x H) Viz rovnìž stranu 13. Pøíklad použití Informace Pokyny pro projektování - U všech provedení Multiboxu je nutné pøedem zkontrolovat a pøípadnì upravit teplotu pøívodní teplonosné látky tak, aby vyhovovala hygienickým a bezpeènostním pøedpisùm pro podlahové vytápìní. - Všechna provedení Multiboxu se instalují výhradnì na vratnou vìtev, tj. na konec topného okruhu (viz. Pøíklady použití). Ujistìte se o správnosti smìru toku. - Všechna provedení jsou vzhledem k tlakové ztrátì topného okruhu vhodná pro otopné plochy do cca 20 m 2. - Délka topného okruhu, tvoøeného trubkou (hadicí) s vnitøním prùmìrem 12 mm, by nemìla pøekroèit 100 m. - Podlahové plochy, u nichž plocha pøekraèuje 20 m 2 nebo délka topného okruhu 100 m, mohou být pomocí T-kusu rozdìleny na dva stejnì dlouhé okruhy (viz. pøíklady použití) a tak pøipojeny k Multiboxu. - K zajištìní bezhluèného provozu by tlaková ztráta ventilu nemìla pøekroèit hodnotu 20 kpa. - Aby bylo dosaženo pøíznivìjšího rozložení teplot, mìl by být topný okruh položen do spirály (viz Pøíklady použití). - U variant s omezovaèem RTL nesmí být nastavená teplota zpìtné teplonosné látky nižší než teplota v okolí instalace tohoto omezovaèe, jinak omezovaè zùstane plnì uzavøen. Doporuèení Aby nedošlo k poškození teplovodní otopné soustavy a tvorbì usazenin, musí být otopná soustava provozována dle ÈSN a kvalita teplonosné látky musí po celou dobu provozu odpovidat ÈSN a VDI U prùmyslových aplikací a v soustavách CZT je nutné dále dodržet požadavky VdTV 14/AGFW - 5/15. Zprovoznìní vytápìní Provedení a složení stìrky topné podlahy musí odpovídat EN Spuštìní vytápìní je možné: - u cementových stìrek 21 dní po položení - u rychle vyzrávajících stìrek 7 dní po položení Nastavte poèáteèní teplotu protékající teplonosné látky na C a provozujte soustavu s touto teplotou bìhem prvních Minerální oleje, obsažené v teplonosné látce (zejména pak maziva s obsahem minerálních olejù jakéhokoliv druhu), zpùsobují bobtnání a následné poškození tìsnìní z EPDM pryže. Proto nesmí být v teplonosné látce v žádném pøípadì obsaženy. 3 dnù. Pak nastavte maximální projektovanou teplotu a s novými podmínkami pokraèujte další 4 dny. Teplota teplonosné látky mùže být regulována kotlovou regulací. Otevøete hlavici RTL na maximum (tj. na pozici 5) Dbejte pokynù výrobce stìrky. Nepøekraèujte maximální povolené teploty Pøi použití mrazuvzdorných a antikorozních pøípravkù bez dusitanù na bázi etylenglykolu je tøeba èerpat pøslušné údaje, zejména o koncentraci jednotlivých pøísad, z podkladù výrobce mrazuvzdorných a antikorozních pøípravkù. v topných trubkách (hadicích): - u cementových stìrek 55 C - u litých asfaltù 45 C - u ostatních stìrek postupujte dle pokynù výrobce Zároveò respektujete hygienické limity, platné v zemi instalace!!! 12

13 Pøíslušenství Obrázek Popis L [mm] trubky Obj. è. Svìrné šroubení Pro mìdìné a pøesné ocelové trubky poniklovaná mosaz Pøi síle stìny trubky 0,8 1 mm je tøeba použít opìrné pouzdro Opìrné pouzdro 18, pro mìdené a pøesné ocelové trubky 25, se sílou stìny 1 mm. 25, , Opìrné pouzdro pro sílu stìny 0,8 mm na požádání. 2, , Svìrné šroubení mosaz pro plastové trubky 12 x pøipojení - vnìjší závit G 3 / x x x x x 2, x x 2, Svìrné šroubení mosaz pro vícevrstvé trubky 14 x pøipojení - vnìjší závit G 3 / 4. 1 x x Montážní sada pro pøipojovací potrubí vyrobená z polyuretanu; pro snadnou instalaci a jednoduché pøipojení potrubí ke všem provedením HEIMEIER Multibox. 180 mm x 575 mm x 70 mm (Š x V x H) Prodloužení vøetene termostatické hlavice K pro Multibox K a Multibox K-RTL pokud je pøekroèena maximální hloubka instalace mosaz èerný plast Prodloužení vøetene omezovaèe RTL pro Multibox RTL pokud je pøekroèena maximální hloubka instalace poniklovaná mosaz

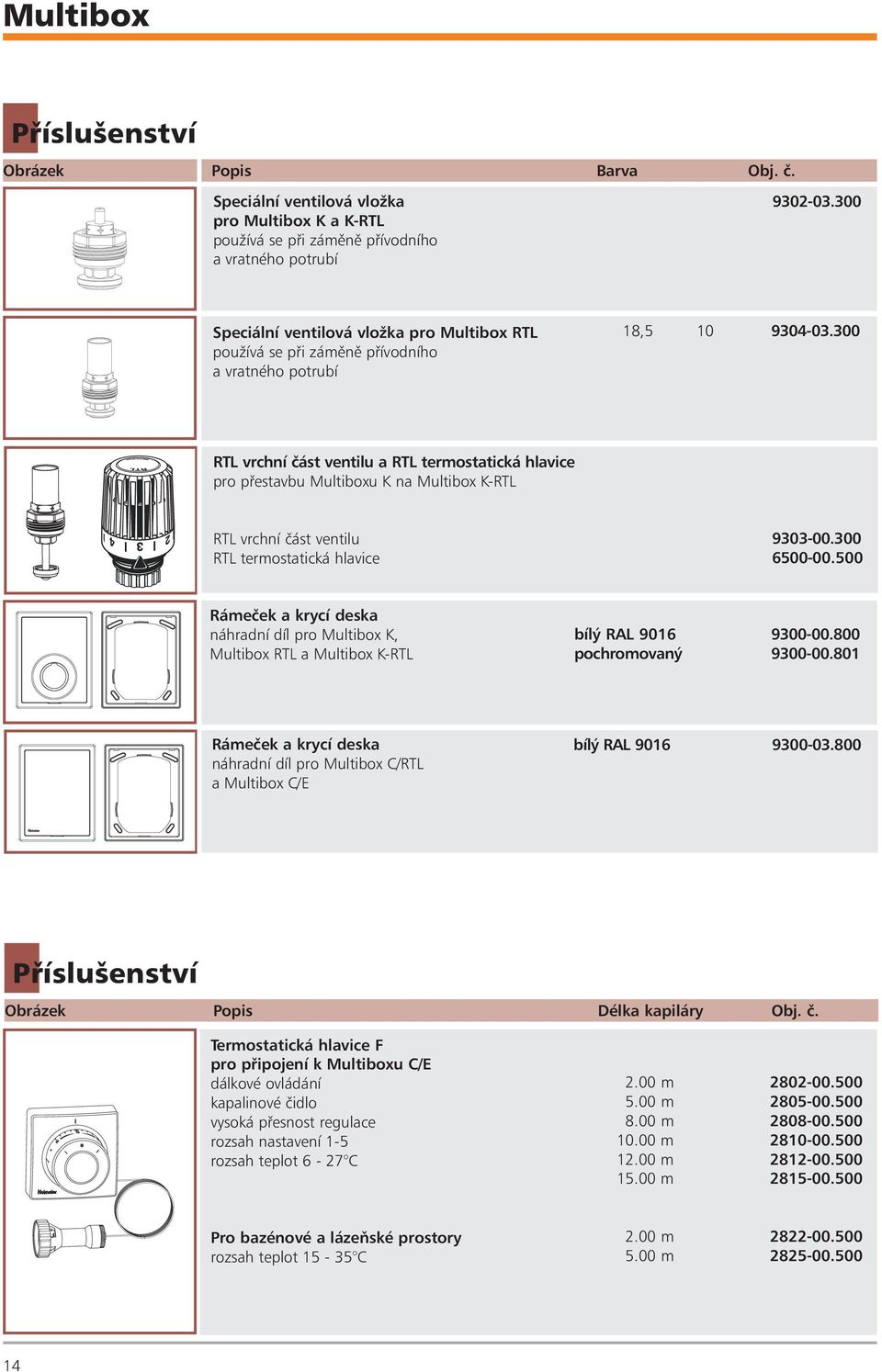

14 Pøíslušenství Obrázek Popis Barva Obj. è. Speciální ventilová vložka pro Multibox K a K-RTL používá se pøi zámìnì pøívodního a vratného potrubí Speciální ventilová vložka pro Multibox RTL používá se pøi zámìnì pøívodního a vratného potrubí 18, RTL vrchní èást ventilu a RTL termostatická hlavice pro pøestavbu Multiboxu K na Multibox K-RTL RTL vrchní èást ventilu RTL termostatická hlavice Rámeèek a krycí deska náhradní díl pro Multibox K, Multibox RTL a Multibox K-RTL bílý RAL pochromovaný Rámeèek a krycí deska náhradní díl pro Multibox C/RTL a Multibox C/E bílý RAL Pøíslušenství Obrázek Popis Délka kapiláry Obj. è. Termostatická hlavice F pro pøipojení k Multiboxu C/E dálkové ovládání kapalinové èidlo vysoká pøesnost regulace rozsah nastavení 1-5 rozsah teplot - 27 C 2.00 m m m m m m Pro bazénové a lázeòské prostory rozsah teplot C 2.00 m m

15 Multibox Pøíslušenství Obrázek Popis Model Obj. è. Termopohony pro Multibox C/E. EMO T Termostatický dvoubodový servopohon pro soustavy podlahového vytápìní, s vestavìným pøepì ovým chránièem pro provedení 230 V. EMOtec Termostatický dvoubodový servopohon pro soustavy podlahového vytápìní, s indikátorem aktuální pozice u NC provedení. 230 V bez proudu uzavøen (NC) V bez proudu uzavøen (NC) V bez proudu otevøen (NO) V bez proudu otevøen (NO) V bez proudu uzavøen (NC) V bez proudu uzavøen (NC) V bez proudu otevøen (NO) V bez proudu otevøen (NO) Bližší informace viz katalogový list EMO T a/nebo EMOtec C Termostat P elektronický dvoubodový prostorový termostat s vestavìným èidlem a týdenním programováním k èasovì závislé regulaci prostorové teploty; spínací analogové hodiny; PWM modulace; bezpotenciálový pøepínací kontakt. Ochranný kryt snímatelný ochranný kryt pro Termostat P; transparentní 230 V V Bližší informace viz katalogový list Termostat P C Prostorový termostat elektromechanický dvoubodový prostorový termostat s vestavìným èidlem; termická zpìtná vazba; pøepínací kontakt 230 V bez teplotního útlumu V s teplotním útlumem V bez teplotního útlumu V s teplotním útlumem Elektromotorické pohony pro Multibox C/E. Jen pøi použití prodloužení vøetene - viz níže! Bližší informace viz katalogové listy EMO, EMO EIB a EMOLON. EMO proporcionální pohon 0-10 V DC EMO tøíbodový pohon EMO EIB Standardní pro pøipojení ke sbìrnici EIB se dvìma binárními vstupy EMOLON pro pøipojení k LP variantì sbìrnice LONWORKS (FT varianta na dotaz) Prodloužení vøetene, èerný plast Elektronické prostorové termostaty Termostat E 1 a Termostat E 3 jsou urèeny pro servopohony EMO 1 a EMO 3 k napájení elektrickou energií používejte Trafostanici nebo Trafocentrálu firmy HEIMEIER, pøípadnì jiné transformátory, odpovídající EN 0742 Termostat E proporcionální termostat Termostat E tøíbodový termostat Bližší informace viz katalogový list Termostat E. 15

16 K, K-RTL, F a C/E Technická data Diagram Multibox K, K-RTL, F a C/E**) platí i pro Multibox K-RTL k v -hodnota 0,82 poèet otáèek regulaèního vøetene Multibox K, F, C/E **) Tlaková ztráta p [kpa] Tlaková ztráta p [mbar] Tlaková ztráta p [mm v. sl.] Hmotnostní tok m [kg/h] (pøi pásmu proporcionality 2K) Tìleso ventilu Pásmo proporcionality termostatické hlavice [K] k v -hodnota [m 3 /h] Multibox K, F, C/E**) Poèet otáèek pøednastavení [ot.] Multibox K k v -hodnota [m 3 /h] Multibox K-RTL k vs - hodnota [m 3 /h] Maximální provozní teplota TB [ C] Maximální provozní tlak PB [bar] * ) DN * ) *) pro zcela otevøené RTL **) spoleènì s termostatickou hlavicí F Pøíklad výpoètu Hledáno: tlaková ztráta Multibox K, F, C/E, K-RTL pøi pásmu proporcionality 2K Zadáno: tepelný výkon Q = 1025 W teplotní spád t = 8 K (44/3 o C) Øešení: hmotnostní tok m = Q = 1025 = 110 kg/h c. t 1,13. 8 tlaková ztráta z diagramu p v = 18 mbar 1

17 RTL a C/RTL Technická data Diagram Multibox RTL a C/R poèet otáèek regulaèního vøetene Multibox RTL, C/RTL Tlaková ztráta p [kpa] Tlaková ztráta p [mbar] Tlaková ztráta p [mm v. sl.] Hmotnostní tok m [kg/h] (pøi pásmu proporcionality 2K) Omezovaè a tìleso ventilu k v -hodnota [m 3 /h] Multibox RTL, C/RTL k vs -hodnota [m 3 /h] poèet otáèek regulaèního vøetene Maximální provozní teplota TB [ C] Maximální provozní tlak PB [bar] DN Pøíklad výpoètu Hledáno: pøednastavení Multibox RTL, C/RTL Zadáno: tepelný výkon Q = 1025 W teplotní spád t = 8 K (44/3 o C) Pressure loss Multibox RTL: p v = 22 mbar Øešení: hmotnostní tok m = Q = 1025 = 110 kg/h c. t 1,13. 8 pøednastavení z diagramu: 4 17

18 K, RTL a K-RTL Rozmìry Multibox K Multibox RTL Multibox K-RTL Krycí deska Rámeèek 18

19 F Rozmìry Multibox F ,5 55, G 3/ Krycí deska Rámeèek

20 C/E a C/RTL Rozmìry Multibox C/E Multibox C/RTL Krycí deska Rámeèek , , G 3/ Obchodní partner IMI International: Prospekt 3. Vyhrazujeme si právo zmìnit své výrobky / a specifikace bez pøedchozího upozornìní. dceøiná spoleènost IMI plc IMI INTERNATIONAL s.r.o. Central Trade Park D1, P.O. BOX 75, CZ Humpolec Tel , Fax info@imi-international.cz, URL:
