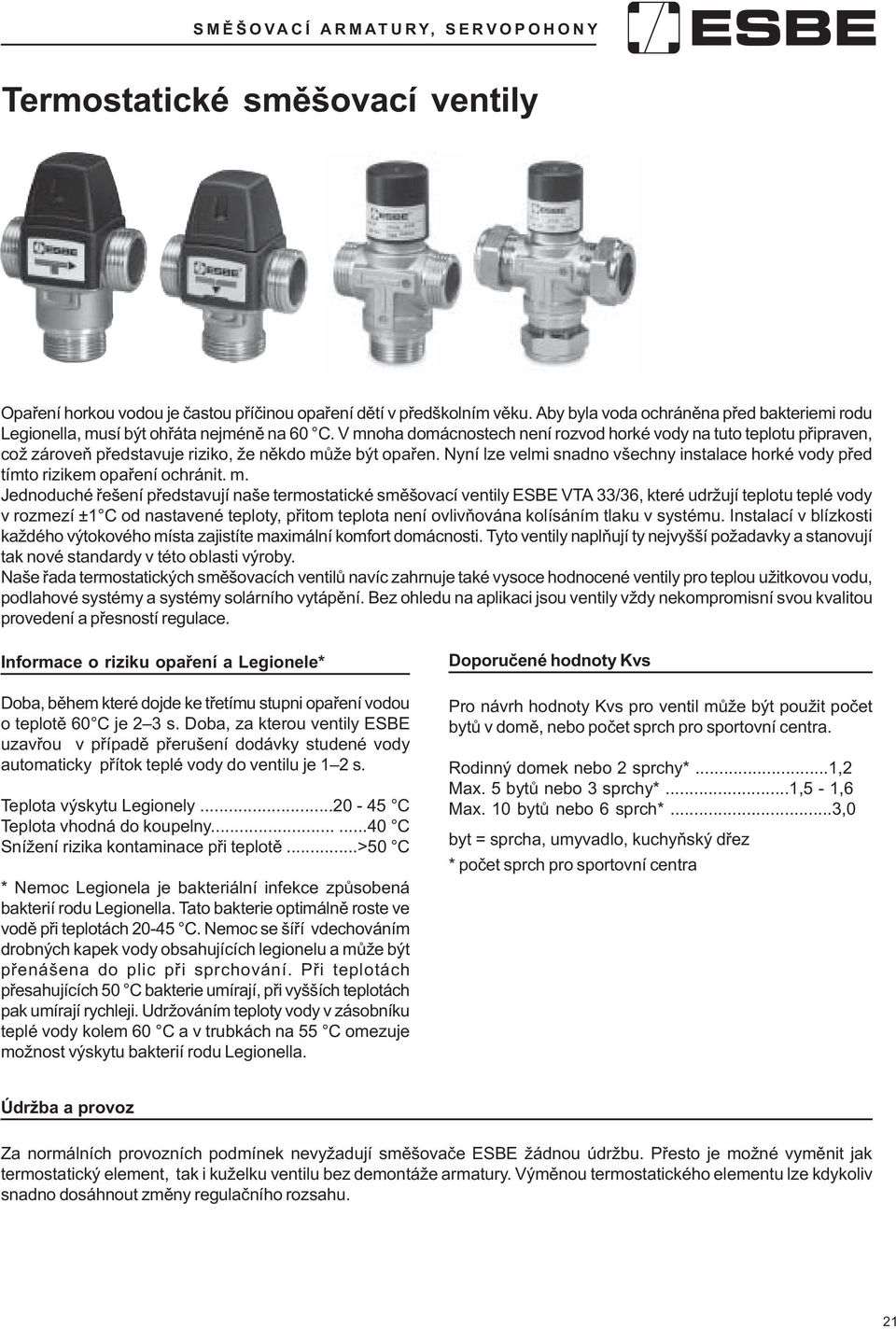

1 Termostatické smìšovací ventily Opaøení horkou vodou je èastou pøíèinou opaøení dìtí v pøedškolním vìku. Aby byla voda ochránìna pøed bakteriemi rodu Legionella, musí být ohøáta nejménì na 60 C. V mnoha domácnostech není rozvod horké vody na tuto teplotu pøipraven, což zároveò pøedstavuje riziko, že nìkdo mùže být opaøen. Nyní lze velmi snadno všechny instalace horké vody pøed tímto rizikem opaøení ochránit. m. Jednoduché øešení pøedstavují naše termostatické smìšovací ventily ESBE VTA 33/36, které udržují teplotu teplé vody v rozmezí ±1 C od nastavené teploty, pøitom teplota není ovlivòována kolísáním tlaku v systému. Instalací v blízkosti každého výtokového místa zajistíte maximální komfort domácnosti. Tyto ventily naplòují ty nejvyšší požadavky a stanovují tak nové standardy v této oblasti výroby. Naše øada termostatických smìšovacích ventilù navíc zahrnuje také vysoce hodnocené ventily pro teplou užitkovou vodu, podlahové systémy a systémy solárního vytápìní. Bez ohledu na aplikaci jsou ventily vždy nekompromisní svou kvalitou provedení a pøesností regulace. Informace o riziku opaøení a Legionele* Doba, bìhem které dojde ke tøetímu stupni opaøení vodou o teplotì 60 C je 2 3 s. Doba, za kterou ventily ESBE uzavøou v pøípadì pøerušení dodávky studené vody automaticky pøítok teplé vody do ventilu je 1 2 s. Teplota výskytu Legionely C Teplota vhodná do koupelny C Snížení rizika kontaminace pøi teplotì...>50 C * Nemoc Legionela je bakteriální infekce zpùsobená bakterií rodu Legionella. Tato bakterie optimálnì roste ve vodì pøi teplotách C. Nemoc se šíøí vdechováním drobných kapek vody obsahujících legionelu a mùže být pøenášena do plic pøi sprchování. Pøi teplotách pøesahujících 50 C bakterie umírají, pøi vyšších teplotách pak umírají rychleji. Udržováním teploty vody v zásobníku teplé vody kolem 60 C a v trubkách na 55 C omezuje možnost výskytu bakterií rodu Legionella. Doporuèené hodnoty Kvs Pro návrh hodnoty Kvs pro ventil mùže být použit poèet bytù v domì, nebo poèet sprch pro sportovní centra. Rodinný domek nebo 2 sprchy*...1,2 Max. 5 bytù nebo 3 sprchy*...1,5-1,6 Max. 10 bytù nebo 6 sprch*...3,0 byt = sprcha, umyvadlo, kuchyòský døez * poèet sprch pro sportovní centra Údržba a provoz Za normálních provozních podmínek nevyžadují smìšovaèe ESBE žádnou údržbu. Pøesto je možné vymìnit jak termostatický element, tak i kuželku ventilu bez demontáže armatury. Výmìnou termostatického elementu lze kdykoliv snadno dosáhnout zmìny regulaèního rozsahu. 21

2 Termostatické ventily a jejich použití Øada VTA 33 / 36 Jsou navrženy pøedevším pro zajištìní regulace teplé užitkové vody pro kohouty a sprchy, kde dosud nejsou podobné komponenty instalovány. Pro ventily øady VTA33/36 je charakteristická rychlá reakce termostatu bez závislosti na zmìnách tlakových podmínek. Tyto ventily mají rovnìž funkci proti opaøení*. Rozdíl mezi termostatickými ventily typu VTA33 a VTA36 je ve smìru pøívodu a odtoku ventilu. Více informací na stranì 23. Øada VTA 32 / VTA 2 Nejlepší volba pro systémy teplé užitkové vody zajiš ující funkci proti opaøení* a kontrolu výstupní teploty. Tento typ ventilu je také vhodný pro instalaci s cirkulací horké vody. Další možností použití je zajiš ování konstantní teploty pro systémy podlahového vytápìní menšího rozsahu.ventily øady VTA 32 jsou vhodné pro menší instalace (Kvs = 1,2-1,6), pro vìtší instalace jso pak vhodné ventily øady VTA2 (Kvs = 3,0). Více informací na stranì 24 a 26. Øada VTA 31 Jsou navrženy pro kontrolu teploty v instalacích, kde není požadována funkce ochrany pøed opaøením. Více informací na stranì 25. * Funkce proti opaøení znamená, že v pøípadì pøerušení dodávky studené vody ventil automaticky odstaví i pøívod horké vody. Ventil je studený a náhle je zapotøebí teplá voda. Jak rychle dosáhne požadované teploty? (43 C) Teplota U pøitékající teplé vody je redukován tlak o 30%. Jaký vznikne rozdíl teplot ve ventilu? Teplota VTA33/VTA36 VTA32/VTA31 VTA33/VTA36 VTA32/VTA31 Èas (s) Graf tlakové ztráty Hodnota Kvs je mìøena pøi stejném pomìru smìšování studené a teplé vody. Redukce tlaku teplé vody (%) Dojde-li ke snížení teploty teplé vody až o 20 C, jaký vznikne rozdíl teplot ve ventilu? Teplota VTA33/VTA36 p (kpa) VTA32/VTA31 Teplá voda ( C) 22

3 Termostatické smìšovací ventily VTA33 / VTA36 Termostatické smìšovací ventily jsou urèeny pro smìšování vody na konstantní teplotu na výtoku. Ventily øady VTA33 a VTA36 jsou primárnì urèeny k zajištìní regulace teplé vody v domácnosti a regulaci teplé vody v umyvadlech a sprchách kde není instalována žádná další teplotní regulace. Rychlá reakce termostatu a tlakovì vyvážené øízení ventilù VTA33/VTA36 zajiš ují minimální zmìny teplot bez závislosti na tlakových podmínkách. Ventily také zajišt ují funkci proti opaøení*. Tento typ odpovídá nejvyšším požadavkùm uživatele a nabízí maximální komfort. * Funkce proti opaøení znamená, že v pøípadì pøerušení dodávky studené vody ventil automaticky odstaví i pøívod horké vody. Materiál Provedení VTA 33 / 36 VTA 33 VTA 36 Všechny kovové díly pøicházející do styku s vodou jsou vyrobeny z nerezavìjících materiálù (mosaz s ochranou proti vyluhování zinku). Technická data: Provozní tlak... max PN10 Diferenèní tlak...max 3 bar (0,3 MPa) Max. teplota média C Pøipojení... vnìjší závit dle ISO 228/1 Ventily VTA33 a VTA 36 mají pøesnost regulace ± 2 C pøi min. prùtoku 2 l/min VTA333* C 22 mm cpf skrytá ,2 0, VTA C G 3/4" skrytá ,2 0, VTA C G 3/4" skrytá ,2 0, VTA C G 1" skrytá ,3 0, VTA363* C 22 mm cpf skrytá ,2 0, VTA C G 3/4" skrytá ,2 0, VTA C G 3/4" skrytá ,2 0, VTA C G 1" skrytá ,3 0,48 Pøipojení: RP - vnitøní závit, G - vnìjší závit, cpf - svìrné kroužky (na mìï) * zpìtný ventil na pøívodu studené vody 23

4 Termostatické smìšovací ventily VTA32 Termostatické smìšovací ventily jsou urèeny pro smìšování vody na konstantní teplotu na výtoku. Ventily øady VTA32 jsou urèeny k použití domácí teplovodní systémy s požadavkem na kontrolu teploty v umyvadlech a ochranu pøed opaøením. Tyto ventily jsou rovnìž vhodné pro domácí instalace teplé vody a cirkulaci teplé vody. Další možností použití VTA32 je možnost užít tyto ventily pro menší podlahové topení (do 50 m 2 ). Provedení VTA 32 W C * Funkce ochrany pøed opaøením znamená, že v pøípadì pøerušení dodávky studené vody ventil automaticky odstaví i pøívod horké vody. Materiál Všechny kovové díly pøicházející do styku s vodou jsou vyrobeny z nerezavìjících materiálù (mosaz s ochranou proti vyluhování zinku). Technická data: Provozní tlak... max PN10 Diferenèní tlak...max 3 bar (0,3 MPa) Max. teplota média C Pøipojení... vnitøní závit dle ISO 7/1...vnìjší závit dle ISO 228/1 Ventily VTA32 mají pøesnost regulace ± 2 C pøi min. prùtoku 4 l/min za pøedpokladu že mezi pøívodem horké a studené vody není žádný tlakový rozdíl VTA323* C 15 mm cpf skrytá ,2 0, VTA323* C 15 mm cpf skrytá ,2 0, VTA C 18 mm cpf skrytá ,5 0, VTA323* C 22 mm cpf skrytá ,5 0, VTA323* C 22 mm cpf skrytá ,5 0, VTA C RP 1/2" skrytá ,5 0, VTA C RP 1/2" skrytá ,5 0, VTA C RP 3/4" skrytá ,6 0, VTA C RP 3/4" skrytá ,6 0, VTA C G 1/2" skrytá ,2 0, VTA C G 1/2" skrytá ,2 0, VTA C G 3/4" skrytá ,5 0, VTA C G 3/4" skrytá ,5 0, VTA C G 1" skrytá ,6 0, VTA C G 1" skrytá ,6 0,48 Pøipojení: RP - vnitøní závit, G - vnìjší závit, cpf - svìrné kroužky (na mìï) * zpìtný ventil na pøívodu studené vody 24

5 Termostatické smìšovací ventily VTA31 Termostatické smìšovací ventily jsou urèeny pro smìšování vody na konstantní teplotu na výtoku. Ventily øady VTA31 jsou urèeny k použití domácí teplovodní systémy bez požadavku na funkci proti opaøení. Provedení VTA 31 W C Materiál Všechny kovové díly pøicházející do styku s vodou jsou vyrobeny z nerezavìjících materiálù (mosaz s ochranou proti vyluhování zinku). Technická data Provozní tlak... max PN10 Diferenèní tlak...max 3 bar (0,3 MPa) Max. teplota média C Pøipojení... vnìjší závit dle ISO 228/1 Ventily VTA31 mají pøesnost regulace + 2 C pøi min. prùtoku 4 l/min za pøedpokladu že mezi pøívodem horké a studené vody není žádný tlakový rozdíl VTA313* C 15 mm cpf koleèkem ,2 0, VTA C 18 mm cpf koleèkem ,5 0, VTA313* C 22 mm cpf koleèkem ,5 0, VTA313* C 22 mm cpf koleèkem ,5 0, VTA C G 1/2" koleèkem ,2 0,41 Pøipojení: RP - vnitøní závit, G - vnìjší závit, cpf - svìrné kroužky (na mìï) * zpìtný ventil na pøívodu studené vody 25

6 Termostatické smìšovací ventily VTA2 Termostatické smìšovací ventily VTA2 je možno použít ve funkci smìšovací s požadavkem na funkci ochrany pøed opaøením* pro smìšování vody na konstantní teplotu na výtoku, nebo ve funkci rozdìlovací pro pøepínání výtoku do rùzných výtokù dle teploty. Ventily øady VTA2 jsou také vhodné jako omezovaè teploty vody pro domácnosti, pro cirkulaci teplé vody, nebo pro podlahové topení (do 100 m 2 ). Ventil je vybaven samoregulaèním termostatem snímající teplotu smìšované vody a pøímo nastavuje kuželku ventilu. V rozmezí 3 až 10 sekund se teplota stabilizuje na požadovanou hodnotu. * Funkce ochrany pøed opaøením znamená, že v pøípadì pøerušení dodávky studené vody ventil automaticky odstaví i pøívod horké vody. Provedení VTA 2 W C Materiál Všechny kovové díly pøicházející do styku s vodou jsou vyrobeny z nerezavìjících materiálù (mosaz s ochranou proti vyluhování zinku). Technická data Provozní tlak... max PN10 Diferenèní tlak...max 3 bar (0,3 MPa) Max. teplota média C Pøipojení...vnìjší závit dle ISO 228/1 Ventily VTA2 mají pøesnost regulace + 3 C pøi min. prùtoku 4 l/min za pøedpokladu, že mezi pøívodem horké a studené vody není žádný tlakový rozdíl. smìšování rozdìlování Možnosti použití 1. Smìšování horké a studené vody pro domácnost 2. Udržování konstantní teploty v uzavøeném systému vytápìní 3. Pøesmìrování prùtoku do horké nebo studené vìtve výstupu dle teploty vstupní vody VTA223* C 28 mm cpf koleèkem ,0 0, VTA223* C 28 mm cpf koleèkem ,0 0, VTA223* C 28 mm cpf koleèkem ,0 0, VTA C G 1" koleèkem ,0 0, VTA C G 1" koleèkem ,0 0, VTA C G 1" koleèkem ,0 0,66 Pøipojení: RP - vnitøní závit, G - vnìjší závit, cpf - svìrné kroužky (na mìï) * zpìtný ventil na pøívodu studené vody 26

7 Pøíklady instalace 1. Smìšování horké a studené vody pøi pøípravì TUV 2. Udržování konstantní výstupní teploty v uzavøeném systému smìšování u podlahového topení 3. Pøepínání smìru proudìní vody v závislosti na její teplotì solární systémy, podlahové topení Instalace bez cirkulaèního okruhu K zamezení samotížné cirkulace je nutno umístit smìšovaè níže než je bojler. Pokud to není možné, je nutno instalovat pøed smìšovaè smyèku. Podlahové vytápìní Èerpadlo topného hada je øízeno pokojovým termostatem. Kotel Èerpadlo øízené pokojovým termostatem Napojení více topných hadù s rùzným prùtokem. smyèka Termostatický ventil se samostatným èidlem pro ovládání podle pokojové teploty Výtok umístìný pøed smìšovacím ventilem V pøípadì, že je pøed smìšovašem umístìn ventil pro odbìr teplé vody, je nutné použití zpìtného ventilu. Vyvažovací ventil v bypassu Vyvažovací ventil na nejkratším topném hadu Solární systémy Sériové zapojení s dvojitou smyèkou. V pøípadì, že ve špièce bude dolní smyèka nedostateèná, bude využita horní smyèka. Smìšovaè je namontován pøed odboèkou pro odbìr studené vody. teplá voda Výstupní smíšená voda studená voda Solární zdroj Vstupní studená voda Instalace s cirkulaèním okruhem Pro tento typ instalace není vhodné používat ventil LR. Zapojení se využívá u rozsáhlejších systémù. Ventil je v systému zapojen jako rozdìlovací. Tato instalace umožòuje nejlepší možnou stratifikaci v zásobníku. Výstupní smíšená voda Solární zdroj Ohøívaè Zásobník 27

8 Termostatický ventil TV Termostatický ventil TV se používá v systémech využívajících akumulaci tepla z kotle na tuhá paliva ve vodním zásobníku. Ventil TV zde zabezpeèuje ochranu kotle pøed nízkoteplotní korozí. Pøi nízkých teplotách vody jsou propojeny vývody 1 a 3, èímž je zajištìna cirkulace vody v kotli. Jakmile teplota vody dosáhne pøíslušnou mezní hodnotu, otevírá termostat umístìný v tìlese ventilu pøívod 2 k zásobníku. Ventily mohou být instalovány na stranì pøívodu horké vody (verze pro teplotu 72 C) nebo na zpáteèce (verze pro teplotu 60 C). Výstup 2 bude plnì otevøen pøi teplotì o 10 C vyšší, než je otevírací teplota tj. pøi 70 C resp. 82 C. Na zkratu nutno osadit regulaèní ventil pro zvýšení tlakového odporu. Ventily TV nevyžadují žádnou údržbu. Pro servis a opravy se dodávají samostatnì jednotlivé díly vnitøního termostatu.v pøípadì potøeby je možno jednotlivé termostaty zamìnit. Technická data Max. provozní tlak... 0,6 MPa (6 bar) Max. tlakový rozdíl kpa (0,5 bar) Materiál tìla... Litina EN SL602N Max. provozní teplota C Pøipojení... vnitøní závit Ventil je oznaèen žlutou nálepkou (výrobní nastavení) v pøípadì, že je prùchozí cesta shora do pravého výstupu. V pøípadì potøeby zrcadlového zapojení se kryt ventilu sejme a vnitøní díly se otoèí o 180 do polohy dle obr. 3. Kryt se potom oznaèí pøiloženou bílou nálepkou. Obr. 1 typická instalace 60 C (45 C, 55 C) Obr. 2 typická instalace 72 C 3 A/2 2 1 A Objednací Otevírací Rozmìry v mm Hodnota Hmotnost èíslo Typ teplota Pøívod A A/2 Kv kg TV C RP 1" , TV C RP 1 1/4" TV C RP 1 1/2" , TV C RP 1" , TV C RP 1 1/4" TV C RP 1 1/2" , TV C RP 1" , TV C RP 1 1/4" TV C RP 1 1/2" , TV C RP 1" , TV C RP 1 1/4" TV C RP 1 1/2" ,4 Prùtoèné charakteristiky viz str. 5 28
