CELKOVÉ ŘEŠENÍ VYTÁPĚNÍ A PŘÍPRAVY TEPLÉ UŽITKOVÉ VODY. Hydro Kit systému MULTI V poskytuje komplexní řešení podlahového vytápění a přípravy TUV.

Transkript

1 CELKOVÉ ŘEŠENÍ VYTÁPĚNÍ A PŘÍPRAVY TEPLÉ UŽITKOVÉ VODY Hydro Kit systému MULTI V poskytuje komplexní řešení podlahového vytápění a přípravy TUV.

2 Venkovní jednotky řady MULTI V 88 Hydro Kit Vnitřní jednotky řady MULTI V & příslušenství 86 /87

3 HYDRO KIT Hydro Kit je ohleduplný k životnímu prostředí a je vysoce účinný. Tato koncepce celkového řešení HVAC je určena pro klimatizaci, podlahové topení a radiátory, popř. pro přípravu teplé užitkové vody. Všechny tyto funkce využívající řadu venkovních jednotek Multi V minimalizují náklady na energie a emise CO 2 ve srovnání s kotli na pevná paliva. chladivo, režim chlazení chladivo, režim topení nádrž teplé užitkové vody MULTI V chlazení studenou vodou * jen pro středněteplotní model středněteplotní ohřev užitkové vody vysokoteplotní Kombinace s kondenzační jednotkou Variace tepelného čerpadla zahrnují vzduchem chlazené, vodou chlazené a geotermální zdroje a venkovní jednotky mohou být kombinovány v souladu s instalačními možnostmi budovy nebo podmínkách teploty prostředí. Vzduchem chlazené tepelné čerpadlo Tepelné Rekuperace tepla středněteplotní vysokoteplotní Vodou chlazené tepelné čerpadlo Tepelné Rekuperace tepla LG klimatizace 2012

4 HYDRO KIT A JEHO VÝHODY Poskytuje teplou užitkovou vodu a podlahové vytápění s vysokou účinností, s nižšími náklady na energie ve srovnání s kotli a přispívá k ochraně životního prostředí a ke snížení emisí CO 2. Venkovní jednotky řady MULTI V Snadná instalace Není nutné potrubí pro přívod plynu, snadno se instaluje jako kompaktní a modulární konstrukce. s kotlem Hydro Kit CHLAZENÍ CHLAZENÍ teplá podlahové vytápění voda podlahové vytápění nádrž TUV bojler Ekologické řešení energie šetrné k životnímu prostředí Energetické řešení šetrné k životnímu prostředí prostřednictvím snížení emisí CO 2. konvenční systémy (%) CO % % olejový kotel plynový kotel 30 % teplá voda Vnitřní jednotky řady MULTI V & příslušenství 88 /89

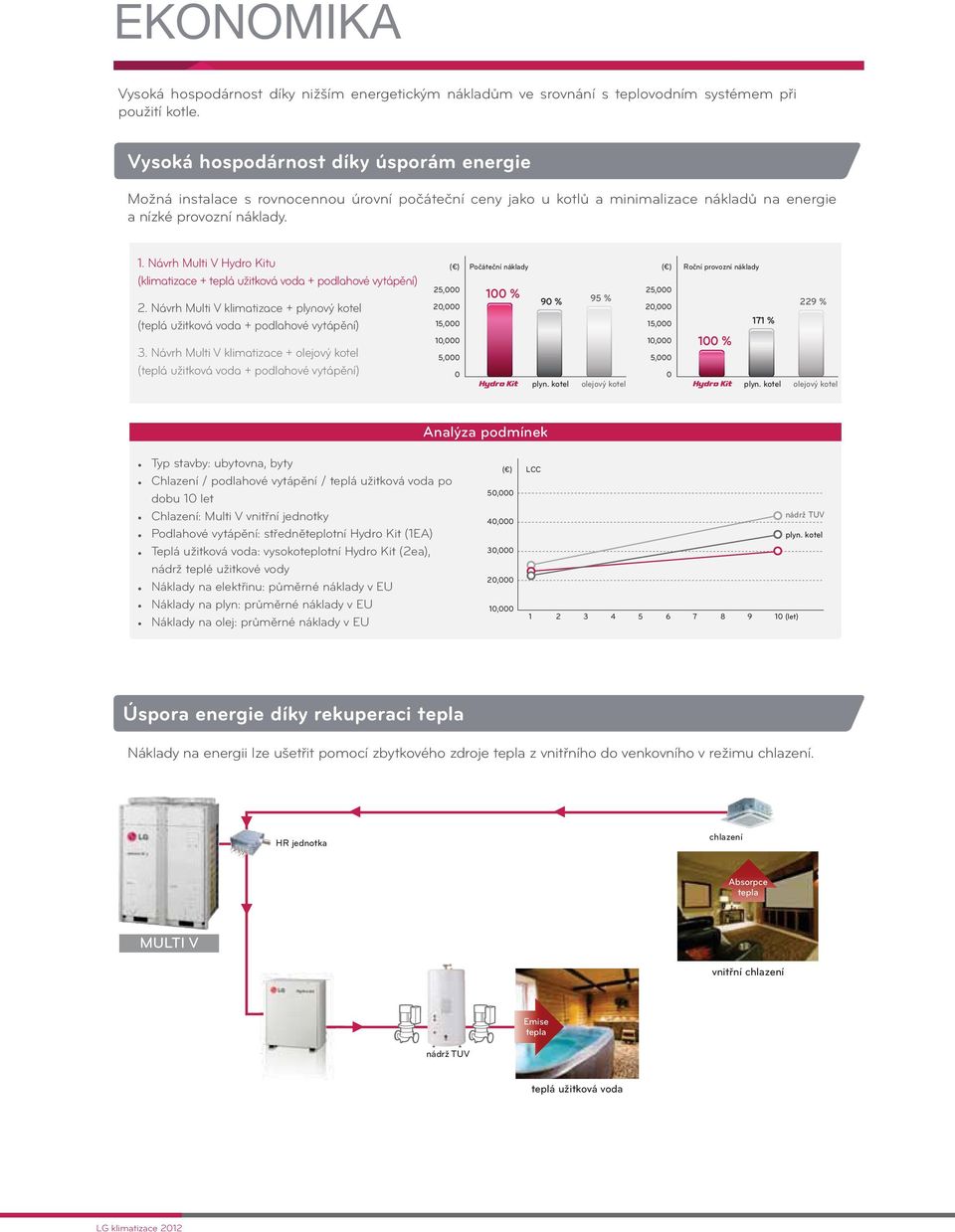

5 EKONOMIKA Vysoká hospodárnost díky nižším energetickým nákladům ve srovnání s teplovodním systémem při použití kotle. Vysoká hospodárnost díky úsporám energie Možná instalace s rovnocennou úrovní počáteční ceny jako u kotlů a minimalizace nákladů na energie a nízké provozní náklady. 1. Návrh Multi V Hydro Kitu (klimatizace + teplá užitková voda + podlahové vytápění) 2. Návrh Multi V klimatizace + plynový kotel (teplá užitková voda + podlahové vytápění) 3. Návrh Multi V klimatizace + olejový kotel (teplá užitková voda + podlahové vytápění) 25,000 20,000 15,000 10,000 5,000 0 ( ) Počáteční náklady 100 % 90 % 95 % plyn. kotel olejový kotel ( ) Roční provozní náklady 25,000 20,000 15, % 10,000 5, % plyn. kotel 229 % olejový kotel Analýza podmínek Typ stavby: ubytovna, byty Chlazení / podlahové vytápění / teplá užitková voda po dobu 10 let Chlazení: Multi V vnitřní jednotky Podlahové vytápění: středněteplotní Hydro Kit (1EA) Teplá užitková voda: vysokoteplotní Hydro Kit (2ea), nádrž teplé užitkové vody Náklady na elektřinu: půměrné náklady v EU Náklady na plyn: průměrné náklady v EU Náklady na olej: průměrné náklady v EU 50,000 40,000 30,000 20,000 10,000 ( ) LCC (let) nádrž TUV plyn. kotel Úspora energie díky rekuperaci tepla Náklady na energii lze ušetřit pomocí zbytkového zdroje tepla z vnitřního do venkovního v režimu chlazení. HR jednotka chlazení Absorpce tepla MULTI V vnitřní chlazení nádrž TUV Emise tepla Heat Emission teplá užitková voda LG klimatizace 2012

6 VYSOKOTEPLOTNÍ HYDRO KIT Koncept vysokoteplotního Hydro Kitu Venkovní jednotky řady MULTI V Duální invertor kaskádního cyklu zlepšení výkonu o 55 % ve srovnání se středněteplotním Hydro Kitem snížení provozních nákladů o 20 % na vytápění ve srovnání se středněteplotním Hydro Kitem Vysoký objem teplé užitkové vody Ve srovnání s nízkoteplotním provedením poskytuje možnost uchování vody o vysoké teplotě v nádrži a tím umožňuje její okamžité použití. Kaskádní technologie BLDC kompresorů s chladivy R410A a R134a Teplota výstupní vody až 80 C Schématický diagram vysokoteplotního Hydro Kitu vzduch venkovní jednotka vzduch-chladivo Vysokoteplotní diagram tlak vzduch R410A R134A chladivochladivo vysokoteplotní vodní sada chladivo-voda 50 ºC 80 ºC voda druhý stupeň první stupeň entalpie teplá užitková voda Vnitřní jednotky řady MULTI V & příslušenství 90 /91

7 APLIKACE Široké použití Použitelné pro celou řadu zařízení včetně nemocnic, rezidencí a letovisek, kde je potřeba vytápění a ohřev teplé užitkové vody. kanceláře univerzity, školy nemocnice, kliniky vysokoteplotní středněteplotní obchodní centra, restaurace hotely, letoviska výrobní prostory Hotel Současné konstantní chlazení a topení je možné v letní sezóně, kdy teplou vodu pro koupelnu využíváme z odpadní tepelné energie vnitřní jednotky během režimu chlazení vnitřní jednotky. Kancelář Zatímco se vzduch v kanceláři ochlazuje, jednotka HR zahřeje pomocí odpadní energie nádrž teplé užitkové vody, která se tak ohřívá za každých okolností. LG klimatizace 2012

8 KONTROLA KVALITY A SPECIFIKACE LG nabízí dokonalou správu od návrhu až po servis a údržbu. Kontrola kvality Venkovní jednotky řady MULTI V Projekt Instalace Servis a údržba Specifikace Typ Model Návrh specifikace - podpora *Klimatizace *Ventilace *Regulace Servisní školení *Servis / údržba Přívod napájení Ø / V / Hz Výkon (jmenovitý) Chlazení kw Výkon (jmenovitý) Topení kw Příkon (jmenovitý) Chlazení kw Topení kw Kryt Rozměry Jednotka ŠxVxH mm Čistá hmotnost Jednotka kg Výměník tepla Chladivo/voda Typ Jmen. průtok vody l/min Tlaková ztráta kpa Chladivo/chladivo Typ Kompresor Typ Připojení potrubí Strana vody Vstup coul Výstup coul Strana chladiva Kapalina mm (coul) Plyn mm (coul) Připojení potrubí odtoku kondenzátu coul Hladina akust. tlaku Chlazení db (A) Topení db (A) Přívod napájení poč x mm 2 Komunikační kabel poč x mm 2 Chladivo Chladivo/chladivo Typ chladiva Řízení Chladivo/voda Typ chladiva Předplnění chladivem kg Řízení Spuštění Trénink *LG poskytuje vzdělání pro instalaci *Systemizované školení od teorie k praxi Uvedení do provozu Kontrola podmínek instalace a produktů Kontrola provozních podmínek a výkonu *LGMV program Hydro Kit (středněteplotní) ARNH10GK2A2 1 / / 50 29,0 32,0 0,01 0,01 Painted Steel Plate 520 x 631 x Deskový pájený HEX 46,0 25,0 - - Venkovní závit, 1 " Venkovní závit, 1 " Ø 9.52 (3/8) Ø 22.2 (7/8) Venkovní závit, 1 " C x CV2,5 2C x CVV-SB R410A - Elektronický expanzní ventil ARNH08GK3A2 Podpora uvedení do provozu *Projekt *Instalace Hydro Kit (vysokoteplotní) 1 / / 50-25,0-5,0 Painted Steel Plate 520 x 1,080 x Deskový pájený HEX 36,0 20,0 Deskový pájený HEX Twin rotační invertor Venkovní závit, 1 " Venkovní závit, 1 " Ø 9.52 (3/8) Ø (3/4) Venkovní závit, 1 " C x CV4 2C x CVV-SB R410A Elektronický expanzní ventil R134a 3,0 Elektronický expanzní ventil Poznámky Výkony vycházejí z následujících podmínek: 1. Chlazení teploty: vnitřní 27 C (80.6 F) DB / 19 C (66.2 F) WB, venkovní 35 C (95 F) DB / 24 C (75.2 F) WB, Voda vstup 23 C (73,4 F) / výstup 18 C (64.4 F) 2. Topení teploty: vnitřní 20 C (68 F) DB / 15 C (59 F) WB, venkovní 7 C (44.6 F) DB / 6 C (42.8 F) WB, * Vstupní voda 30 C (86 F) / výstup 35 C (95 F), ** Vstupní voda 55 C (131 F) / výstup 65 C(149 F) 3. Délka potrubí: Délka propojovacího potrubí = 7,5 m 4. Limit převýšení (venkovní vnitřní jednotka) je nulová. * středněteplotní ** vysokoteplotní Vnitřní jednotky řady MULTI V & příslušenství 92 /93

9 rekuperační jednotky je energeticky efektivní ventilační systém, který poskytuje čerstvý vzduch a účinně ho filtruje.

10 Venkovní jednotky řady MULTI V 96 ECO V 102 ECO V DX Vnitřní jednotky řady MULTI V & příslušenství 94 /95

11 Rekuperační jednotky Vysoká účinnost výměníku Vysoké účinnosti jednotky a komfortu vnitřního prostředí je dosaženo koncepcí výměníku, v němž dochází k rekuperaci energie vnitřního a venkovního vzduchu a takto je upravena teplota venkovního vzduchu před jeho distribucí do místnosti. Kromě teploty současně upravuje vlhkost vzduchu a tím zlepšuje klima uvnitř místnosti. čerstvý vzduch Systém nuceného odsávání Systém nuceného odsávání využívá vysoký statický tlak a účinný ventilátor, který odstraňuje nečistoty z vnitřního ovzduší. Nasávaný a odsávaný tok vzduchu je zcela oddělen ve výměníku tepla a jednotka ECO V filtruje veškeré nečistoty venkovního vzduchu před distribucí, čímž je garantováno čerstvé a zdravé ovzduší v místnosti. ohřátý vzduch z místnosti venkovní vzduch Air Filter vzduchový filtr chladný vzduch do místnosti venkovní odpadní vzduch vnitřní nasávaný vzduch Bypass ventilace Jednotka ECO V automaticky přepíná ventilační režim podle vnitřní a vnější teploty. venkovní vzduch odváděný vzduch klapka klapka odpadní vzduch odváděný vzduch (léto / zima) klapka venkovní vzduch tepelný výměník nasávaný vzduch (sezónní změny) Funkce připojení klimatizačního systému Flexibilita instalace Systém Eco V umožňuje instalaci dvou rekuperačních jednotek pouze s jediným servisním místem. Možnost instalace blokování provozu větracího systému současně s klimatizací. Jednotku je možné ovládat individuálně, nebo propojit s klimatizací. Tuto funkci můžeme aktivovat jen s pomocí příslušného dálkového ovladače. režim chlazení/topení nastavení teploty standardní instalace 2 jednotek reversibilní instalace 1 jednotky (levá) vysoký nízký PQRCVSL0 PQRCVSL0QW nízký vysoký LG klimatizace 2012

12 Snadné čištění a výměna filtru Jednotka umožňuje snadnou výměnu filtru a jeho čištění. Režim rychlé ventilace Režim rychlé ventilace podtlakem zabraňuje šíření kontaminantů uvnitř místnosti a v místnosti je vzduch svěží a komfortní v krátkém čase. nasávání pouze odsávání Během odsávání dochází k podtlaku uvnitř místnosti, jenž brání plnému větrání. odsávání a nasávání současně režim rychlé ventilace odsávání Objem vzduchu zůstává vždy na požadované úrovni bez ohledu na změnu E.S.P. (externího statického tlaku). Obecně platí, že když se externí statický tlak zvyšuje, objem vzduchu se snižuje. E.S.P. ovládání zajišťuje požadovaný konstantní objem vzduchu nezávisle na změně E.S.P. Požadovaný E.S.P. lze nastavit také pomocí kabelového LCD ovladače. Nastavením E.S.P. regulujeme proudění vzduchu a udržujeme množství vzduchu konstantní pro různé vzdálenosti potrubí. Všechny jednotky jsou vybaveny BLDC motorem. Objem vzduchu E.S.P řízení (řízení externího statického tlaku) Ovládání koncentrace CO 2 Použitím čidla CO 2 jednotka ECO V řídí odsávání vzduchu automaticky a udržuje vzduch uvnitř místnosti čerstvý pod nastavenými koncentracemi CO 2. CO2 (ppm) V S N 0 objem Air flow vzduchu rate at při 2mmAq 20 Pa okno zavřené okno otevřené V S N standardní dálkový ovladač okno zavřené čidlo CO 2 (PES-C0RV0) okno otevřené objem vzduchu při 100 Pa Čas (min) vypnuto zapnuto Venkovní jednotky řady MULTI V Vnitřní jednotky řady MULTI V & příslušenství 96 /97

13 LZ-H025GBA2 / LZ-H035GBA2 / LZ-H050GBA2 ECO V LZ-H025GBA2 LZ-H035GBA2 LZ-H050GBA2 Specifikace Model Jednotka LZ-H025GBA2 LZ-H035GBA2 LZ-H050GBA2 Jmenovitý výkon m 3 /hod Napájení ø,v,hz 1, , Stupeň Extra V/V/N - Extra vysoký / vysoký / nízký Proud Extra V/V/N A 1.04/0.97/ /1.58/ /1.58/0.79 Příkon Extra V/V/N W 110/105/75 200/180/80 230/220/85 Režim obtoku Režim ECO V Průtok vzduchu Extra V/V/N m 3 /hod 250/250/ /350/ /500/320 Externí statický tlak Extra V/V/N Pa 150/130/ /150/ /100/50 Účinnost výměny teploty Extra V/V/N % 80/80/85 83/83/87 75/75/79 Účinnost výměny entalpie Topení (Extra V/V/N) % 70/70/78 80/80/85 72/72/77 Chlazení (Extra V/V/N) % 64/64/68 78/78/83 70/70/75 Hladina akustického tlaku (1,5 m) dba 32/28/21 33/28/23 34/32/25 Stupeň Extra V/V/N - - / - / - Extra vysoký / vysoký / nízký Proud Extra V/V/N A - / - / /1.58/0.79 Příkon Extra V/V/N W - / - / - 230/220/85 Průtok vzduchu Extra V/V/N m 3 /hod - / - / - 500/500/320 (294/294/124) Externí statický tlak Extra V/V/N Pa - / - / - 150/100/50 (0.60/0.40/0.2) Účinnost výměny teploty Extra V/V/N dba - / - / - 34/32/25 Výměník tepla Typ - Křížový Hmotnost kg Rozměry mm 750 x 250 x x 273 x 1014 Připojení potrubí Počet ks 4 Průměr (Ø) mm Ø 150 Ø 200 Nasávání ventilátoru Počet ks 1 Typ - Direct-Drive Odvod ventilátoru Počet ks 1 Typ - Direct-Drive Počet ks 2 Filtry Typ - Čistitelný Velikost (ŠxVxH) mm (coul) 600 x 10 x 150 (23.62x0.39x5.91) 855 x 10 x 166 (33.66 x 0.39 x 6.54) Dálkový ovladač PQRCVSL0 / PQRCVSL0QW Suchý kontakt PQDSB / PQDSB1 Poznámky: 1. Režim ECO-Entalpie rekuperační jednotky 2. Hladina hlučnosti: Všechny hodnoty jsou vztahovány k nadstandardním provozním podmínkám. Hladina hlučnosti je měřena v 1,5 m od středu jednotky. Hladina hlučnosti závisí na několika dalších faktorech (ovlivňující absorbční koeficient) a materiál, který byl použit při instalaci jednotek. Standardní typ Drátový dálkový ovladač Standardní typ PQRCVSL0 PQRCVSL0QW LG klimatizace 2012

14 LZ-H080GBA2 / LZ-H100GBA2 LZ-H150GBA2 / LZ-H200GBA2 ECO V Venkovní jednotky řady MULTI V Specifikace LZ-H080GBA2 LZ-H100GBA2 Poznámky: 1. Režim ECO-Entalpie rekuperační jednotky 2. Hladina hlučnosti: Všechny hodnoty jsou vztahovány k nadstandardním provozním podmínkám. Hladina hlučnosti je měřena v 1,5 m od středu jednotky. Hladina hlučnosti závisí na několika dalších faktorech (ovlivňující absorbční koeficient) a materiál, který byl použit při instalaci jednotek. LZ-H150GBA2 LZ-H200GBA2 Model Jednotka LZ-H080GBA2 LZ-H100GBA2 LZ-H150GBA2 LZ-H200GBA2 Jmenovitý výkon m 3 /hod Napájení ø,v,hz 1, , Stupeň Extra V/V/N - Extra vysoký / vysoký / nízký Proud Extra V/V/N A 2.77/2.16/ /2.91/ /5.4/ /5.9/3.6 Příkon Extra V/V/N W 360/370/ /385/ /540/ /770/420 Průtok vzduchu Extra V/V/N m 3 /hod 800/800/ /1000/ /1500/ /2000/1600 Externí statický tlak Extra V/V/N Pa 200/110/60 160/90/50 200/110/60 160/90/50 Režim ECO V Režim obtoku Účinnost výměny teploty Extra V/V/N % 79/79/82 75/75/78 79/79/82 75/75/78 Účinnost výměny entalpie Topení (Extra V/V/N) % 70/70/75 66/66/71 70/70/75 66/66/71 Chlazení (Extra V/V/N) % 65/65/70 61/61/66 65/65/70 61/61/66 Hladina akustického tlaku (1,5 m) dba 36/34/30 37/35/31 39/37/33 39/37/33 Stupeň Extra V/V/N - Extra vysoký / vysoký / nízký Proud Extra V/V/N A 2.77/2.16/ /2.91/ /5.4/ /5.9/3.6 Příkon Extra V/V/N W 360/370/ /385/ /540/ /770/420 Průtok vzduchu Extra V/V/N m 3 /hod 800/800/ /1000/ /1500/ /2000/1600 Externí statický tlak Extra V/V/N Pa 200/110/60 160/90/50 200/110/60 160/90/50 Účinnost výměny teploty Extra V/V/N dba 36/34/30 37/35/31 Výměník tepla Typ - Křížový Hmotnost kg Rozměry mm 1062 x 365 x x 737 x 1140 Připojení potrubí Nasávání ventilátoru Odvod ventilátoru Filtry Dálkový ovladač Suchý kontakt Počet ks Průměr (Ø) mm Ø 250 Ø Ø 350 Počet ks 1 2 Typ - Direct-Drive Počet ks 1 2 Typ - Direct-Drive Počet ks 2 4 Typ - Čistitelný Velikost (ŠxVxH) mm (coul) 600 x 10 x 150 (23.62 x 0.39 x 5.91) 1056 x 10 x (41.57 x 0.39 x 8.37) PQRCVSL0 / PQRCVSL0QW PQDSB / PQDSB1 Standardní typ PQRCVSL0 Drátový dálkový ovladač Standardní typ PQRCVSL0QW Vnitřní jednotky řady MULTI V & příslušenství 98 /99

15 LZ-H025GBA2 externí statický tlak [Pa] Ventilace vysoké 200 střední účinnost výměny tepla [%] Účinnost 90% 80% 70% 60% Účinnost výměny entalpie (senzitivní účinnost v topení) Účinnost teplotní výměny (senzitivní účinnost) Účinnost výměny entalpie (senzitivní účinnost v chlazení) 100 nízké 50% objem vzduchu [m 3/hod] 40% objem vzduchu [m 3/hod] LZ-H035GBA2 externí statický tlak [Pa] Ventilace střední nízké vysoké účinnost výměny tepla [%] 90% 80% 70% 60% 50% Účinnost Účinnost teplotní výměny (senzitivní účinnost) Účinnost výměny entalpie (senzitivní účinnost v topení) Účinnost výměny entalpie (senzitivní účinnost v chlazení) objem vzduchu [m 3/hod] 40% objem vzduchu [m 3/hod] LZ-H050GBA2 externí statický tlak [Pa] Ventilace střední 200 vysoké účinnost výměny tepla [%] Účinnost 90% 80% 70% 60% Účinnost teplotní výměny (senzitivní účinnost) Účinnost výměny entalpie (senzitivní účinnost v topení) Účinnost výměny entalpie (senzitivní účinnost v chlazení) 100 nízké 50% objem vzduchu [m 3/hod] 40% objem vzduchu [m 3/hod] LG klimatizace 2012

16 LZ-H080GBA2 externí statický tlak [Pa] Ventilace nízké střední vysoké účinnost výměny tepla [%] Účinnost 90% 80% 70% 60% Účinnost teplotní výměny (senzitivní účinnost) Účinnost výměny entalpie (senzitivní účinnost v topení) Účinnost výměny entalpie (senzitivní účinnost v chlazení) Venkovní jednotky řady MULTI V % 0 40% objem vzduchu [m 3/hod] objem vzduchu [m 3/hod] LZ-H100GBA2 LZ-H150GBA2 LZ-H200GBA2 externí statický tlak [Pa] externí statický tlak [Pa] externí statický tlak [Pa] Ventilace vysoké 350 střední 300 nízké ,000 1,200 objem vzduchu [m 3/hod] Ventilace střední nízké vysoké účinnost výměny tepla [%] Účinnost 90% 85% 80% 75% 70% 65% 60% Účinnost teplotní výměny (senzitivní účinnost) Účinnost výměny entalpie (senzitivní účinnost v topení) Účinnost výměny entalpie (senzitivní účinnost v chlazení) 55% ,000 1,200 účinnost výměny tepla [%] Účinnost 90% 80% 70% 60% 50% 1,400 objem vzduchu [m 3/hod] Účinnost teplotní výměny (senzitivní účinnost) Účinnost výměny entalpie (senzitivní účinnost v topení) Účinnost výměny entalpie (senzitivní účinnost v chlazení) 40% objem vzduchu [m 3/hod] objem vzduchu [m 3/hod] Ventilace vysoké 350 střední 300 nízké ,000 1,500 2,000 2,500 objem vzduchu [m 3/hod] účinnost výměny tepla [%] Účinnost 90% 85% 80% 75% 70% 65% 60% Účinnost teplotní výměny (senzitivní účinnost) Účinnost výměny entalpie (senzitivní účinnost v topení) Účinnost výměny entalpie (senzitivní účinnost v chlazení) 55% ,000 1,500 2,000 2,500 objem vzduchu [m 3/hod] Vnitřní jednotky řady MULTI V & příslušenství 100 /101

17 rekuperační jednotky s DX výměníkem Distribuce chladného (teplého) čerstvého vzduchu ECO V DX má některé funkce klimatizační jednotky. Během letního období může transformovat venkovní teplý vzduch na chladný určený pro klimatizovaný prostor uvnitř budovy, v zimní sezóně zajišťuje teplý vzduch v místnostech. Chlazení Topení Komplexní řešení klimatizace Rekuperační jednotku s DX výměníkem lze využít pro komplexní řešení klimatizace. Jednotka přizpůsobí přiváděný čerstvý vzduch vnitřním podmínkám a to díky křížovému výměníku a DX výměníku, připojeného k venkovní jednotce Multi V. V letním období tato jednotka zajišťuje ochlazování vnitřního vzduchu a příchozí vzduch také odvlhčuje, zatímco v zimě se stará o přívod teplého čerstvého vzduchu jeho ohřevem a zvlhčováním. Odsávání vzduchu Venkovní vzduch Výměník tepla DX výměník Zvlhčování Přívod vzduchu Odvod vzduchu Funkce připojení systému s Multi V ECO V DX může být propojen s MULTI V. Jednotku je možné ovládat individuálně kabelovým dálkovým ovladačem připojeným k jednotkám MULTI V v místnosti. vnitřní jednotky ECO V DX venkovní jednotka LG klimatizace 2012

18 LZ-H050GXH0 / LZ-H080GXH0 / LZ-H100GXH0 LZ-H050GXN0 / LZ-H080GXN0 / LZ-H100GXN0 ECO V DX Venkovní jednotky řady MULTI V Specifikace Položka Celkový výkon (DX výměník+rekuperace) Účinnost výměny teploty Účinnost Výměny entalpie Průtok vzduchu Ventilátor Zvlhčovač Hladina akustického hluku Chladivo Napájení Nominální příkon Jmenovitý provozní proud Rozměry Hmotnost (čistá) Propojovací potrubí Chlazení Topení Extra V/V/N Připojovací průměr vzduchovodu Dálkový ovladač Suchý kontakt (1 kontaktní bod) Suchý kontakt (2 kontaktní bod) Chlazení Extra V/V/N Topení Extra V/V/N Režim ecov Extra V/V/N Režim bypass Extra V/V/N Externí statický tlak Extra V/V/N Systém Výkon Tlak přívodní vody Režim ecov Režim bypass Režim ecov Extra V/V/N Režim bypass Extra V/V/N Režim ecov Extra V/V/N Režim bypass Extra V/V/N V x Š x H Kapalina Plyn Voda Kondenzát Jednotka kw kw % % % m 3 /hod m 3 /hod Pa kg/h MPa db(a) db(a) Ø,V,Hz kw kw A A mm kg mm mm mm mm mm LZ-H050GXH0 LZ-H080GXH0 LZ-H100GXH0 LZ-H050GXN0 LZ-H080GXN /86/87 68/68/69 76/76/77 500/500/ /500/ /120/ /36/33 39/37/ /0.2/ /0.2/ /1.3/1 1.5/1.3/ /84/86 64/64/66 74/74/76 800/800/ /800/ /90/70 přirozené odpařování /37/34 40/38/ /0.35/ /0.35/ /2/ /2/ /82/84 60/60/63 71/71/ /1000/ /1000/ /70/ /38/35 40/38/ /0.42/ /0.42/ /3.2/ /3.2/2.3 Poznámka: 1. Hladina hluku: - Provozní podmínky jsou považovány za standard. - Zvuk měřen v 1,5 m pod středem jednotky. - Hladina hluku se bude lišit v závislosti na řadě faktorů, jako je stavebnictví (akustické pohltivosti) zvláštní místnosti, ve které je instalováno zařízení. 105 Ø 6.35 R410A x 1667 x 1140 Ø 6.35 Ø 12.7 Ø 25.4 Ø /86/87 68/68/69 76/76/77 500/500/ /500/ /150/110 39/37/35 39/37/ /0.2/ /0.2/ /1.3/1 1.5/1.3/1 PQRCVSL0 / PQRCVSL0QW PQDSB / PQDSB1 PQDSBC Standardní typ PQRCVSL /84/86 64/64/66 74/74/76 800/800/ /800/ /120/ /38/36 41/38/ /0.35/ /0.35/ /2/ /2/ Drátový dálkový ovladač LZ-H100GXN /82/84 60/60/63 71/71/ /1000/ /1000/ /100/70 41/39/36 41/39/ /0.42/ /0.42/ /3.2/ /3.2/2.3 Standardní typ PQRCVSL0QW Vnitřní jednotky řady MULTI V & příslušenství 102 /103

19 & příslušenství

20 Venkovní jednotky řady MULTI V 108 Dálkový ovladač 110 Centrální ovladač 124 Příslušenství Vnitřní jednotky řady MULTI V & příslušenství 104 /105

21 Komerční klimatizační jednotky 2012 modelová řada Dálkový ovladač Centrální ovladač Drátový dálkový ovladač Bezdrátový dálkový ovladač Jednoduchý ovladač AC Smart & modul pro připojení až 128 jednotek Standard Deluxe Jednoduchý PQWRHDF0 AC EZ PQCSZ250S0 AC Smart ll PQCSW320A1E PQRCVSL0 PQRCUDS0 (Bílá) PQRCVCL0Q (Černá/jednoduchý) Příslušenství PQCSE341A0 PQCSE342A0 PQRCVSL0QW PQRCUDSOB (Modrá) PQRCVCL0QW (Bílá/jednoduchý) PQRCUDSOS (Stříbrná) PQRCHCA0Q (Černá/jednoduchý hotelový) Expanzní sada PQCSE440U0 PQRCHCA0QW (Bílá/jednoduchý hotelový)

22 Centrální ovladač Elektronické příslušenství Venkovní jednotky řady MULTI V ACP & AC manažer PQCPA11A0E (bez IO) PQCPB11A0E (s IO) PQCSS520A0E (AC Manager) Základní síťová jednotka PQNFB16A1 (LONWORKS ) PQNFB17B0 (BACnet/Modbus) Modul pro AHU aplikace Komunikační sada PRCKA0 EEV modul PRLK048A0 Komunikační sada PRCKD20E PRCKD40E Expanzní sada PATX13A0E PATX20A0E PATX25A0E PATX35A0E PATX50A0E PI 485 & Modul digitálních výstupů PI 485 PMNFP14A1 PMNFP14A0 PHNFP14A0 PSNFP14A0 Modul digitálních výstupů PQNFP00T0 PDI, vzdálené čidlo teploty, externí spínání, přepínač chlazení/topení, modul digitálních výstupů, sada pro přívod čerstvého vzduchu (4cestná kazeta), sada AHU a EEV, souprava plnění chladiva, směrovač vzduchu, nástavec a mřížka sání, rekuperační jednotka, rozbočky Vnitřní jednotky řady MULTI V & příslušenství 106 /107

23 PQRCVSL0 / PQRCVSL0QW Standardní dálkový ovladač Poskytuje snadné ovládání jedné jednotky nebo skupiny vnitřních jednotek pro různé aplikace PQRCVSL0 (černá) PQRCVSL0QW (bílá) Charakteristika PQRCVSL0 / PQRCVSL0QW Provozní režim Zap. / vyp / rychlost ventilátoru / režim / teplota Zap. / vyp. LED 16 vnitřních jednotek Teplota v místnosti Ventilátor / Plazma / Vír / Topení Řízení lamel / Auto Swing / Auto ventilátor Funkce (externí statický tlak) Přednastavení Funkce časovače Zap. / vyp. / týdenní / jednoduchý / spánkový / dovolená Dětský zámek Kompenzace el. proudu Přijímač infra ovladače Max. 3 hodiny Určení vnitřní jednotky: Hlavní/vedlejší (hierarchizace) Nastavení Delta T (pro Auto Changeover) 2 ovladače pro 1 jednotku Současné skupinové a centrální ovládání Nastavení režimu ventilace Rychlé vyvětrání Úsporné větrání 120 x 120 x 15 Rozměry (mm) Podsvícení Platí pouze pro řadu MULTI V II a MULTI V III Včetně svorek elektrického prřipojšní Kompatibilní s modely SCAC s připojením drátového dálkového ovladače Použitelnost jednotlivých modelů: viz databáze výrobků. LG klimatizace 2012

24 PQRCUDS0 / PQRCUDS0B / PQRCUDS0S Deluxe drátový dálkový ovladač Dotyková obrazovka v prvotřídní kvalitě a atraktivním designu je vhodná do každého interiéru Venkovní jednotky řady MULTI V Charakteristika Provozní režim Dotyková obrazovka / LCD Teplota v místnosti Ventilátor / Plazma / Seidl / topení Řízení lamel / Auto Swing / auto ventilátor Funkce (externí statický tlak) Přednastavení Funkce časovače Dětský zámek Odkaz aplikovatelných modelů v katalogu PDB. PQRCUDS0 (bílá) PQRCUDS0B (modrá) PQRCUDS0S (stříbrná) PQRCUDS0 / PQRCUDS0B / PQRCUDS0S Zap. / vyp / rychlost ventilátoru / režim / teplota Jednoduchý týdenní / jednoduchý Vnitřní jednotky řady MULTI V & příslušenství 108 /109

25 PQRCVCL0Q (černá) / PQRCVCL0QW (bílá) PQRCHCA0Q (černá) / PQRCHCA0QW (bílá) Jednoduchý centrální dálkový ovladač Jednoduchý způsob, jak ovládat kancelářské nebo hotelové aplikace v kompaktním provedení PQRCVCL0Q (černá/ jednoduchý) PQRCVCL0QW (bílá/jednoduchý) PQRCHCA0Q (černá/jednoduchý hotelový) PQRCHCA0QW (bílá/jednoduchý hotelový) Charakteristika PQRCVCL0Q / PQRCVCLOQW PQRCHCA0Q / PQRCHCA0QW Provozní režim Zap. / vyp / rychlost ventilátoru / režim / teplota Zap. / vyp / rychlost ventilátoru / teplota Teplota v místnosti Dětský zámek Změna režimu Chlazení / Topení / Ventilátor / Odvlhčování / Auto Zaměnitelné pouze centrálním ovladačem Podsvícení Kompatibilní s modely SCAC s připojením drátového dálkového ovladače. Použitelnost jednotlivých modelů: viz databáze výrobků. PQWRHDF0 Bezdrátový dálkový ovladač Bezdrátový dálkový ovladač umožňuje provoz klimatizace z libovolného místa v pokoji Charakteristika PQWRHDF0 Provozní režim Zap. / vyp / rychlost ventilátoru / režim / teplota Kontrola teploty v místnosti Chaos swing / jet cool Časovač Spánkový režim Nadřízený / podřízený režim jednotek Nastavení DeltaT (pro Auto changeover) Kompatibilní pro MULTI V II a MULTI V III Použitelnost jednotlivých modelů: viz databáze výrobků. Název modelu a aplikovatelné jednotky Typ kazety, Single RAC, CVT, potrubní, parapetní PQWRHDF0 H/P Kombinace dálkového ovladače s různými modely vnitřních jednotek LG klimatizace 2012

26 PQCSZ250S0 AC EZ Kromě ovládání zapnuto/vypnuto lze spustit a sledovat více funkcí jako jsou provozní režim, rychlost ventilátoru a plánování. Venkovní jednotky řady MULTI V Charakteristika (pouze pro modely s LGAP) (For LGAP applied models) Max. počet vnitřních jednotek Individuální řízení Dětský zámek Změna režimu Indikace poruch Ovládání ventilace Displej (indikace všech vnitřních provozních stavů) Rozměry (mm) Napájení (V) Název a funkce ovladače LCD displej Individuální ovládání funkce zapnuto a vypnuto vnitřních jednotek a LED displej Schéma zapojení PQCSZ250S0 PQCSZ50S0 32 vnitřních jednotek Zap. / vyp / rychlost ventilátoru / provozní režim / teplota Centrální Auto-Chlazení / topení / ventilace / odvlhčování / automatický Plán 8 událostí / den Zap. / vyp/ režim ventilace / rychlá ventilace Provoz, nastavení teploty, teplota prostoru, plánování 190x120x17 DC 12V PI 485 PMNFP14A0 Tlačítko pro výběr volby režimu Zapnuto/vypnuto ovládání Podrobné funkce ovládací části Ovládání zámku AC 220V PMNFP14A0 (max. 16 vnitřních jednotek) PMNFP14A1 (max. 64 vnitřních jednotek) PI 485 PI 485 AC 220V MULTI V III Tepelné čerpadlo MULTI V III Rekuperace tepla MULTI V PLUS II MULTI V SYNC II MULTI V SPACE II MULTI V WATER II MULTI V MINI ( ARUN40GS2A vyžaduje PI 485) MULTI V PLUS MULTI V SYNC MULTI V SPACE MULTI, Single A ECO V Vnitřní jednotky řady MULTI V & příslušenství 110 /111

27 AC Smart II: PQCSW320A1E souprava rozšíření na 128 jednotek PQCSE440U0 Přídavná sada: PQCSE341A0 / PQCSE342A0 přídavná sada a souprava s možností rozšíření na 128 jednotek Interaktivní interface s LCD dotykovým panelem pro ovládání funkcí od 64 do 128 vnitřních jednotek a možností ovládání přes webové rozhranní AC Smart II (pouze pro modely s LGAP) chlazení webový přístup dálkové řízení hlášení chyb em spořič obrazovky 7 dotykový panel přímé spojení LGAP snadné řízení zablokování funkcí zablokování programu světové jazyky angličtina, italština, španělština, francouzština, němčina, holandština, ruština topení komfortní řízení automatická změna provozního režimu teplotní limit teplotní rozsah řízení dle času jednoduchý software s možností aktualizace přes USB report o provozním režimu doba provozu, procentuální hodnoty, historie USB SD karta nouzový stav možnost vypnutí systému 128 vnitřních jednotek, modul rozšíření sada DO (digitální výstupy) řízení jednotek lokálními ovladači nadřazený / podřízený světlo čerpadlo motor atd. řízení dálkovými ovladači automatické nastavení A/C a ventilace Charakteristika Průvodce programováním Průvodce programováním je postup k nastavení provozu jednotky týdenním nebo denním profilem. Profil vytvořený v průvodci lze uplatnit na skupinu jako časový plán pomocí plánovacího průvodce popsaného v další sekci. 1. Označit typ časového profilu 2. Přidání/úprava časového profilu 3. Zadat název časového profilu 4. Upravit časový profil LG klimatizace 2012

28 Nové grafické uživatelské rozhraní Ovládání a používání výrobků je snadnější. Venkovní jednotky řady MULTI V Řízení jednotek čerpadel vzduchu-voda / DX-HRV Jednotky (vnitřní jednotky, ventilátory, zap. / vyp tep. čerpadlo vzduch-voda / DX-HRV) lze ovládat a registrovat do systému Řízení přídavnou sadou Sada AC Smart II poskytuje řadu přídavných funkcí pro klimatizační systém (přídavná sada se musí zakoupit samostatně). Funkce programování přes internet Venkovní jednotka ECO V Vnitřní jednotka 1 Vnitřní jednotka 2 Vnitřní jednotka 3 ECO V DX Hydro Kit modul pro zapnuto/vypnuto Funkce PDI (měřič distribuce energie) venkovní jednotka tep. čerpadla vzduch-voda AC Smart II - název přídavné sady: PQCSE341A0 / PQCSE342A0 Sada AC Smart II poskytuje řadu přídavných funkcí pro klimatizační systém. Tyto funkce jsou na paměťové kartě SD. Funkce uložené na kartě lze aktivovat a využívat po zasunutí karty do hlavní jednotky sady AC Smart II. programování přes internet + statistika spotřeby energie (PQCSE342A0) programování přes internet (PQCSE341A0) Pomocí této funkce AC Smart II můžete naprogramovat provoz klimatizace přes internet odkudkoliv. Správce klimatizace tak nemusí přizpůsobovat potřebu naprogramovat AC Smart II přístupu k hlavní jednotce. Tato funkce umožňuje sledovat průběh spotřeby energie klimatizací. Jsou k dispozici údaje o celkové spotřebě, za určité období, měsíčně, denně atd. Díky této statistice lze provádět účinné rozbory a lépe nakládat s využitím energie. Pro využívání funkce statistiky spotřeby musí být k AC Smart II připojen měřič distribuce energie (PDI) a wattmetr. Vnitřní jednotka tep.čerpadla vzduch-voda Vnitřní jednotky řady MULTI V & příslušenství 112 /113

29 PQCPA11A0E (bez přednastaveného softwaru) PQCPB11A0E (s přednastaveným softwarem) Prostřednictvím modulu ACP můžete řídit a monitorovat vnitřní klimatizační jednotky v komfortním uživatelském rozhraní, např. nastavení teploty, programování atd. a využít technologii řízení přes internet až pro 256 vnitřních jednotek nebo 128 ECO V jednotek. Charakteristika (pouze pro modely s LGAP) PQCPA (B)11A0E Max. počet vnitřních jednotek 256 vniřních jednotek Řízení / monitorování Přednastavení Funkce uživatelského zámku Teplota Omezení teplotního rozsahu 18 ºC 30 ºC Funkce limitující teplotu (pouze AC Manager) Automatická změna režimů (pouze AC Manager) Historie historie chybových hlášení Regulace Monitorování spotřeby el. PDI potřeba PDI Funkce propojení - Tisk - Automatické přiřazení adresy - Statistika Funkce časových limitů - Řízení DX-HRV Priority u špičkového odběru energie - Cyklické sledování dat - ACP (pouze pro modely s LGAP) Řízení a monitorování Funkce aktualizace S/W Dálkový přístup Různé kombinace kontroly Časovač Samostatná činnost Kontrola spotřeby a distribuce el. Kontrola napětí LG klimatizace 2012

30 Schéma zapojení Venkovní jednotky řady MULTI V MULTI V III Tepelné čerpadlo MULTI V III Rekuperace tepla ACP PQCPA (B) 11A0E Internet AC Smart (příslušenství) AC 220 V PI 485 DC kom.linka PMNFP14A0 (max. 16 vnitřních jednotek) / PMNFP14A1 (max. 64 vnitřních jednotek) PI 485 AC 220 V PMNFP14A0 PI 485 PHNFP14A0 MULTI V PLUS II MULTI V SYNC II MULTI V SPACE II MULTI V WATER II MULTI V MINI ( ARUN40GS2A vyžaduje PI 485) MULTI V PLUS MULTI V SYNC MULTI V SPACE MULTI Single A ECO V Vnitřní jednotky řady MULTI V & příslušenství 114 /115

31 PQCSS520A0E Poskytuje účinnou kontrolu a sledování až vnitřních jednotek připojením 16 ACP modulů Charakteristika PQCPA (B)11A0E+PQCSS520A0E Max. počet vnitřních jednotek 4,096 vnitřních jednotek (16 ACP) Řízení / monitorování Přednastavení Funkce uživatelského zámku Režim / teplota / rychlost ventilátoru / celkem Omezení teplotního rozsahu Funkce limitující teplotu Automatická změna režimů Historie Monitorování a historie chyb Regulace špiček Monitorování spotřeby el. PDI Potřeba PDI Tisk Statistika Funkce časových limitů - Řízení DX-HRV - Priority u špičkového odběru energie - Cyklické sledování dat - Funkce propojení Pouze PQCPB11A0E Řízení AHU (vzduchotechnické jednotky) - AWHP (tepelné čerpadlo vzduch-voda) - Sada DO (digitální výstupy) - ACP A AC MANAŽER Řízení a monitorování Funkce aktualizace S/W Dálkový přístup Různé kombinace kontroly Alarm Časovač Samostatná činnost Kontrola spotřeby a distribuce el. Kontrola napětí LG klimatizace 2012

32 Schéma zapojení AC manažer (instalace pro ACP) Venkovní jednotky řady MULTI V MULTI V III Tepelné čerpadlo MULTI V III Rekuperace tepla AC manažer PQCSS520A0E HUB Internet Max. 16 ACP Schéma zapojení AC manažeru (instalace s ACP) Rozsáhlá plocha řízení Tento produkt je určen pro řízení rozsáhlých ploch. Centrální řízení a monitorování max vnitřních jednotek a max. 16 ACP PI 485 AC 220 V DC Comm, Line PMNFP14A0 (max. 16 vnitřních jednotek) / PMNFP14A1 (max. 64 vnitřních jednotek) PI 485 AC 220 V PI 485 PMNFP14A0 PHNFP14A0 Korejské referenční místo Max vnitř. jednotek ACP MULTI V PLUS II MULTI V SYNC II MULTI V SPACE II MULTI V WATER II MULTI V MINI (ARUN40GS2A vyžaduje PI 485) MULTI V PLUS MULTI V SYNC MULTI V SPACE MULTI Single A ECO V AC manažer Vnitřní jednotky řady MULTI V & příslušenství 116 /117

33 PQNFB16A1 BNU-LW brána (pro použití v síti ) Jednoduché rozhraní mezi řídicím systémem budovy (BMS) a klimatizační jednotkou LG Nezávislost BMS pod standardním BMS (operační systém založený na LNS - síťová služba). Široce použitelný protokol ( ) Charakteristika (pouze pro modely s LGAP) Propojení na pomocí protokolu LONTALK a protokolu pro klimatizace od LG Charakteristika systému - 64 jednotek (včetně vnitřních a ventilačních) - adresy v rozsahu 0x00 až 0x3F Funkce ověření automatické instalace pomocí internetu (včetně webového serveru) - nastavení brány - diagnóza stavu komunikace v síti klimatizací od LG Připojení na vzdálený systém úplného řízení (systém LG) - certifikováno mezinárodním osvědčením LonMark Řízení Monitorování Zap. / vyp. Zap. / vyp. Nastavení provozního režimu Nastavení provozního režimu Nastavení otáček ventilátoru Nastavení otáček ventilátoru Blokování Blokování Nastavení průtoku vzduchu Nastavení průtoku vzduchu Nastavení teploty Nastavení teploty Nastavení uživatelského režimu (pouze větrák) Aktuální zpráva o stavu teploty v prostoru Zpráva o stavu chyb Nastavení uživatelského režimu (pouze větrák) Schéma zapojení Network LON komunikační linka BMS systém Řízení osvětlení vnitřní jednotky: max. 64 jednotek (klimatizace + ventilace) vnitřní adresa: 00 až 3F Vzdálená kontrola Nástroj řízení LON zařízení RS485 BNU-LW PQNFB16A1 PI 485 PMNFP14A0 (max. 16 vnitřních jednotek) / PMNFP14A1 (max. 64 vnitřních jednotek) PI 485 PHNFP14A0 Venkovní jednotka ECO V Vnitřní jednotka AC Smart (příslušenství) Dostupné se všemi modely Multi V série Klimatizace s funkčností LGAP LG klimatizace 2012

34 PQNFB17B0 BNU-LW brána (pro použití v síti ) Jednoduché rozhraní mezi řídicím systémem budovy (BMS) a klimatizační jednotkou LG U standardního BMS nezáleží na konkrétním typu Operační systém založený na BACnet Service Venkovní jednotky řady MULTI V Charakteristika (pouze pro modely s LGAP) Díky funkcím BACnet je možný přístup ke klimatizačním a externím zařízením přes internet. Ovládat lze 256 vnitřních jednotek (klimatizace a ventilace). Externí zařízení, např. požární hlásiče nebo čidla pohybu, lze připojit k bráně a jejich funkce lze propojit s provozem klimatizace. Schéma zapojení Network BNU-BN PQNFB17B0 BACnet komunikační linka AC Smart (příslušenství) RS485 Řízení Monitorování Zap. / vyp. Zap. / vyp. Nastavení provozního režimu Nastavení provozního režimu Nastavení otáček ventilátoru Nastavení otáček ventilátoru Blokování Blokování Nastavení průtoku vzduchu Nastavení průtoku vzduchu Nastavení teploty Nastavení teploty Nastavení uživatelského režimu (pouze větrák) Aktuální zpráva o stavu teploty v prostoru Zpráva o stavu chyb Nastavení uživatelského režimu (pouze větrák) Zpráva o stavu distribuce elektrické energie Horní hranice nastavení teploty Horní hranice nastavení teploty Dolní limit nastavení teploty Dolní limit nastavení teploty Režim nastavení zámku Režim nastavení zámku Provozní režim nastavení (ECO V DX jediný) Report provozního režimu (ECO V DX jediný) Zapnuto /vypnuto příkaz (ECO V DX pouze) Report stavu zapnuto /vypnuto (ECO V DX pouze) BMS systém Řízení osvětlení vnitřní jednotky: max. 64 jednotek (klimatizace + ventilace) vnitřní adresa: 00 až 3F PI 485 PHNFP14A0 Venkovní jednotka Vzdálená kontrola Nástroj řízení LON zařízení PMNFP14A0 (max. 16 vnitřních jednotek) / PMNFP14A1 (max. 64 vnitřních jednotek) PI 485 ECO V Vnitřní jednotka Dostupné se všemi modely Multi V série Klimatizace s funkčností LGAP Vnitřní jednotky řady MULTI V & příslušenství 118 /119

35 PRCKA0 / PRLK048A0 Sada řízení AHU a sada EEV (elektronického expanzního ventilu) AHU modul slouží k připojení vzduchotechnické jednotky distribuující čerstvý vzduch do středních a velkých prostor. Výkon klimatizační jednotky 28 kbtu/h 96 kbtu/h. Specifikace Název modelu Hmotnost (kg) Rozměry (mm) Čistá Hrubá Š V H Sada řízení PRCKA EEV modul PRLK048A Napájení V, 50/60 Hz, 1 Ph VÝBĚR VÝPARNÍKU Při výběru výparníku zvolit správně volitelnou desku elektroniky v sadě řízení podle tabulky níže (výchozí možnost je deska pro 24 kbtu/hod.). Detail (Deska PCB) Nastavení výkon Volba PCB Volitelná karta do PC Výkon (Btu/h) Povolený objem výměníku tepla (10 ³ m³) Povolený výkon výměníku tepla (kw) Rychlost proudění vzduchu (m 3 /min) EBR k EBR k EBR k EBR k EBR k EBR k * teplota vypařování (SST) = 6oc, SH (přehřátí) = 5k, teplota vzduchu = 27 C such. / 19 C mokr. DB / 19oc WB LG klimatizace 2012

36 Schéma el. zapojení Venkovní jednotky řady MULTI V Vzduchotechnická jednotka EEV modul Sada řízení Chladivové potrubí Komunikační kabel Vnitřní jednotky řady MULTI V & příslušenství 120 /121

37 PRCKD20E / PRCKD40E AHU vzduchotechnický řídicí modul Vzduchotechnická jednotka (AHU) poskytuje takové funkce jako chlazení, topení, zvlhčování a čištění vzduchu a ventilaci. Specifikace Název modelu PRCKD20E Sada řízení PRCKD40E Hmotnost (kg) Rozměry (mm) Čistá s obalem Š V H Napájení V, 50/ 60 Hz, 1 Ph Vlastnosti modelu 1 až 4 ven. jednotky 5 až 8 ven. jednotek PATX13A0E / PATX20A0E / PATX25A0E / PATX35A0E / PATX50A0E AHU vzduchotechnická sada Vzduchotechnická jednotka (AHU) poskytuje takové funkce jako chlazení, topení, zvlhčování a čištění vzduchu a ventilaci. Specifikace Sada řízení Název modelu Hmotnost (kg) Rozměry (mm) Čistá s obalem Š V H Velikosti modelů PATX13A0E PATX20A0E PATX25A0E PATX35A0E PATX50A0E LG klimatizace 2012

38 Schéma systému Venkovní jednotky řady MULTI V Teplotní čidlo / RA, SA (nutné), mix (volitelně) Vzduchotechnická jednotka Modul AHU sady Teplotní a vlhkostní čidlo / RA, SA, OA (volitelně) Pohon klapek / EA, OA, mix (volitelně) Spínač diferenčního tlaku (volitelně) Ventil zvlhčovače (volitelně) Čidlo CO 2 (volitelně) Kouřové čidlo (volitelně) Ventilátor / přívod, odvod Kabelový dálkový ovladač Lokální Řídicí modul Kontrolní sada Propojovací potrubí Komunikační kabel Termistor (teplota potrubí) Signál (zap. / vyp.) Analog. signál (0-10 V) Vnitřní jednotky řady MULTI V & příslušenství 122 /123

39 PMNFP14A1 / PMNFP14A0 PHNFP14A0 / PSNFP14A0 PI 485 PI 485 převádí komunikační protokol klimatizace RS485 do protokolu pro správce centrálního řízení. PI 485 LINE-UP (kanálové,konvertibliní,eco V jednotky) (RAC,kazetové jednotky) -součástí dodávky je kryt pro extermí instalaci * není zapotřebí PI485 pro modely MULTI V II a III série venkovních jednotek.tyto jednotky již mají PI485 instalované v venkovní jednotce.. (,,, ) LG klimatizace 2012

40 PQNFP00T0 Sada digitálních výstupů Pro připojení mezi ACP (AC Smart) a ovládáním externího příslušenství, jako jsou např. světla, čerpadla, motory, atd. Venkovní jednotky řady MULTI V Schéma zapojení Pokud má výrobek proudový odběr menší nebo roven 25 A (klimatizace se ovládá zapnutím / vypnutím přívodu napájení). ACP Controller CN_COMM CN_POWER BUS_A BUS_B L N Napájení (220V, 60Hz) Jistič Venk. jedn. Uzemění Vnitř. jedn. 1. Opojte el. napájení nebo vypněte jistič. 2. Připojte napájecí vedení od jističe na další relé kabelu. 3. Připojte na napájecí vedení venkovní jednotky a další relé kabel. 4. Dokončete připojení a izolujte izolační páskou. Pokud má výrobek proudový odběr větší nebo roven 25 A (klimatizace se ovládá zapnutím / vypnutím přívodu napájení komunikačního kabelu vnitřní / venkovní jednotky). ACP Controller CN_COMM CN_POWER BUS_A BUS_B L N Napájení (220V, 60Hz) Jistič komunikační kabel Venk. jedn. Vnitř. jedn. Přívodní kabel 1. Odpojte el. napájení nebo vypněte jistič. 2. Vyjměte komunikační vedení vnitřní / venkovní jednotky. 3. Připojte odpojené komunikační vedení na další relé kabelu jak je zobrazeno na obrázku. 4. Dokončete připojení a izolujte izolační páskou. Pokud výrobek má proudový odběr větší nebo roven 25 A (klimatizace se ovládá zapnutím / vypnutím přívodu napájení komunikačního kabelu vnitřní / venkovní jednotky). ACP Controller CN_COMM CN_POWER BUS_A BUS_B L N Napájení (220V, 60Hz) Jistič Venk. jedn. Vnitř. jedn. komunikační kabel 1. Odpojte el. napájení nebo vypněte jistič. 2. Vyjměte komunikační vedení vnitřní / venkovní jednotky. 3. Připojte odpojené komunikační vedení na další relé kabelu jak je zobrazeno na obrázku. 4. Dokončete připojení a izolujte izolační páskou. Vnitřní jednotky řady MULTI V & příslušenství 124 /125

41 PQNUD1S00 PDI (Ukazatel spotřeby energie) Toto zařízení umožňuje zobrazení spotřeby energie jednotlivých jednotek i celého systému v uspořádání více vnitřních jednotek připojených na jednu venkovní jednotku. Přístroj lze také připojit k vzdálenému systému měření spotřeby. Přehled Displej zobrazuje spotřebu jednotlivých klimatizačních jednotek. 3 1 Zobrazuje se spotřeba každé vnitřní jednotky připojené přes společný napájecí přívod. 2 Údaje o distribuci spotřeby lze posílat v reálném čase do vzdáleného systému měření spotřeby. 1 LCD displej 2 Provozní sekce 3 Indikace vnitřních jednotek Charakteristika Zobrazení kumulované celkové spotřeby. Zobrazení kumulované a aktuální spotřeby pro jednotlivé vnitřní jednotky. Zobrazení spotřeby po měsících. Maximální počet připojitelných vnitřních jednotek: PDI na 1 venkovní jednotku. Zálohování dat na EEPROM i při vypnutí napájení. Možnost připojení k PC. Jednoduché připojení k systému dálkového měření (přes RS485). Vzorec zobrazené distribuce spotřeby Napájení jednotlivých místností Celková spotřeba = venkovní jednotky hmotnost dle místnosti celkové zatížení * Hmotnost dle místnosti: Hmotnost počítaná dle nastavené teploty v místnosti, režimů a provozního času. LG klimatizace 2012

42 Schéma zapojení Venkovní jednotky řady MULTI V Nezávislý provoz PDI MULTI V PLUS II / MULTI V SYNC II / MULTI V III / MULTI V Water II / MULTI V SPACE / MULTI V MINI 3 Ø 380VAC nebo 1 Ø 220VAC MULTI 3 Ø 380VAC nebo 1 Ø 220VAC PDI PDI Provoz z centrálního řídicího ovladače 3 Ø 380VAC nebo 1 Ø 220VAC 3 Ø 380VAC nebo 1 Ø 220VAC Wattmetr Wattmetr Pulse typ 1 Ø 220VAC Pulse typ 1 Ø 220VAC PDI PDI Wattmetr Wattmetr 1Ø 220VAC 1 Ø 220VAC ACP PMNFP14A0 (16 jednotek) PMNFP14A1 (64 jednotek) MULTI V ( PI485 je součástí venkovní jednotky) PI 485 MULTI Venkovní jednotka MULTI V Venkovní jednotka MULTI V Venkovní jednotka Vnitřní jednotky řady MULTI V & příslušenství 126 /127

43 PQDSA (1) / PQDSB (1) / PQDSBC Modul suchého kontaktu Ovládání různých funkcí zapojením mezi vnitřní a vnější jednotky přístroje. Specifikace Název modelu PQDSA/ PQDSB PQDSA1/ PQDSB1 PQDSBC Kontakty 1 kontaktní bod 1 kontaktní bod 2 kontaktní body Přívod napájení AC 220Vss z venkovního napájecího zdroje AC 24Vss z venkovního napájecího zdroje 5 a 12 Vss z desky elektroniky vnitřní jednotky Napěťový / beznapěťový vstup - - Kontaktní zapínání / vypínání Zamykání / odemykání - - Nastavení otáček ventilátoru - - Vypnutí dle teploty - - Úsporný režim - - Předpokládané nastavení teploty - - Sledování chybových stavů Sledování provozních stavů * více dle specifikace. * bez krytu: PQDSB(1), PQDSBC s krytem: PQDSA(1) Modul suchého kontaktu (je možné připojit s externími součástmi) Čidlo zámku Světelný senzor Požární alarm Časovač Struktura externích součástí Kouřový detektor Kouřový detektor Popis součástí CN-POWER: AC 220V CN-CC: PCB el. deska CN-DRY(L): suchý modul CN-DRY(SIG): suchý modul CN-DRY(ERROR CHECK): displej chybových hlášení CN-DRY(OPER STATE): provozní displej CN_INDOOR2: kontaktní bod připojení <-> suchý modul CN_INDOOR1: PI 485 CHANGE_OVER_SW: čidlo připojení signálu napětí (5 V 12 V), nebo beznapěťového čidla CN_CONTROL: kontaktní bod připojení vstupního signálu CONTROL_MODE_SW: čidlo nastavení řízení SETTING_SW: čidlo nastavení funkcí suchého modulu TEMP_SETTING: čidlo natavené teploty CN_OUT(O1,O2): terminál pro displej provozních režimů CN_OUT(E3,E4): terminál pro displej chybových hlášení DISPLAY_LED: LED pro displej stavu suchého modulu RESET_SW: reset tlačítko LG klimatizace 2012

44 PQDSBNGCM1 Modul suchého kontaktu Ovládání různých funkcí zapojením mezi vnitřní a vnější jednotky přístroje. Venkovní jednotky řady MULTI V Charakteristika Složení Název modelu Rozměry Kontaktní body Napěťový/beznapěťový Zapnuto/vypnuto Řízení režimu Nastavení otáček ventilátoru Topení vypnuto Monitorování chyb Monitorování provozu Kontakt (výstup): 2 kontaktní body (provoz,chyba) Rotační přepínač 1 Rotační přepínač 2 Sledování vnitřní jednotky RESET_SW CN_INDOOR CN_Ther/Oper CHANGEOVERSW CN_PI485 CN_Mode CN_OUT CN_WIND DISPLAY_LED TEMP_SW STEETING_SW Chybový displej Kontrolní displej Řídicí modul Lokální dodávka stejnosměrný/ střídavý proud (záleží na napájení chybového displeje) (záleží na napájení řídícího displeje) PQDSBNGCM1 105 x 78 x 35 mm 8 kontaktních bodů (Chlazení, topení, ventilátor) (Nízké, střední, vysoké) 2 kontakty (ovládání, poruchy) Sekce řízení nastavení teploty Nastavení logických výběrů stejnosměrný/ střídavý proud Vnitřní jednotky řady MULTI V & příslušenství 128 /129

45 PQDSBCGCD0 Modul suchého kontaktu Ovládání různých funkcí zapojením mezi vnitřní a vnější jednotky přístroje. Specifikace 1) Název modelu: PQDSBCGCD0 2) Specifikace Rozměry: 105 x 78 x 35 mm Aplikované modely: Multi Vplus II a Multi V III Funkce: Kontakt (vstup): 2 kontaktní body Kontakt (výstup): 2 kontaktní body (provoz, chyba) PI485 komunikační rozhranní. Protokol LGAP 485 3) Popis Tento výrobek je speciálně určen pro systémy vyžadující externí řízení Sledování vnitřní jednotky COMM Input A Input B Pokojový ovladač Tato část není součástí dodávky LG (lokální dodávka) BUS B BUS A Lokální dodávka Chybový displej stejnosměrný/ střídavý proud (záleží na napájení chybového displeje) Kontrolní displej stejnosměrný/ střídavý proud (záleží na napájení řídícího displeje) Schéma <RS485 komunikační rozhraní> Centrální ovládání RS485 (RCU) Ovladač Vnitřní jednotka Modul suchého kontaktu 2 kontaktní body Zámek Požární alarm *RCU: Pokojový ovladač <PQDSBC funkce> LG klimatizace 2012
