Bezdrátová komunikace a vestavné počítače. Martin Löw

Transkript

1

2

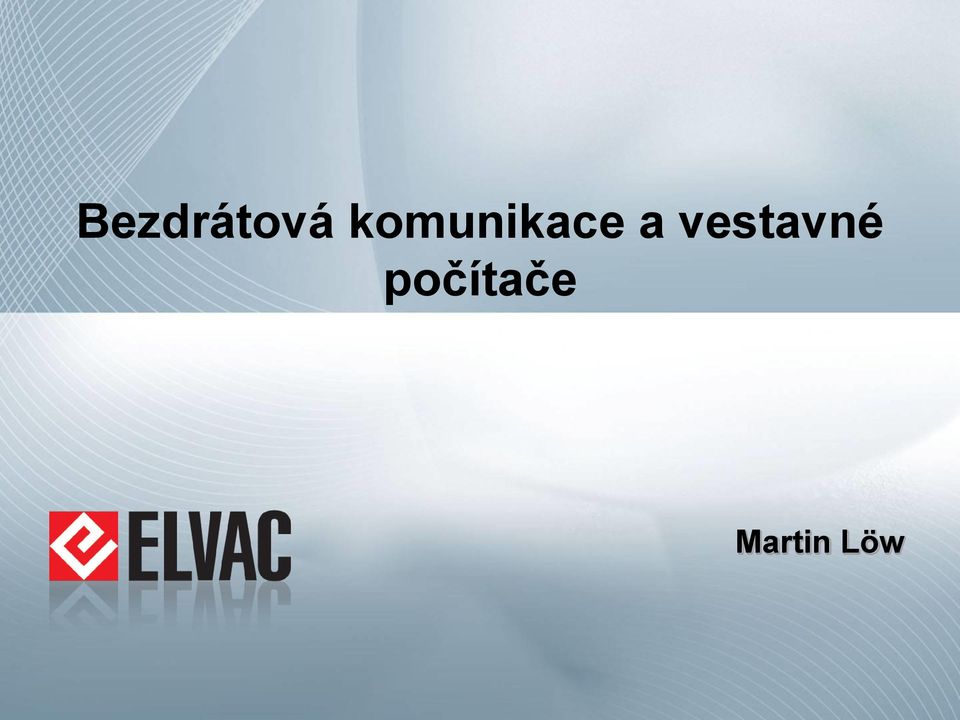

3 Bezdrátová komunikace a vestavné počítače Martin Löw

4 Bezdrátová komunikace a vestavné počítače Martin Löw

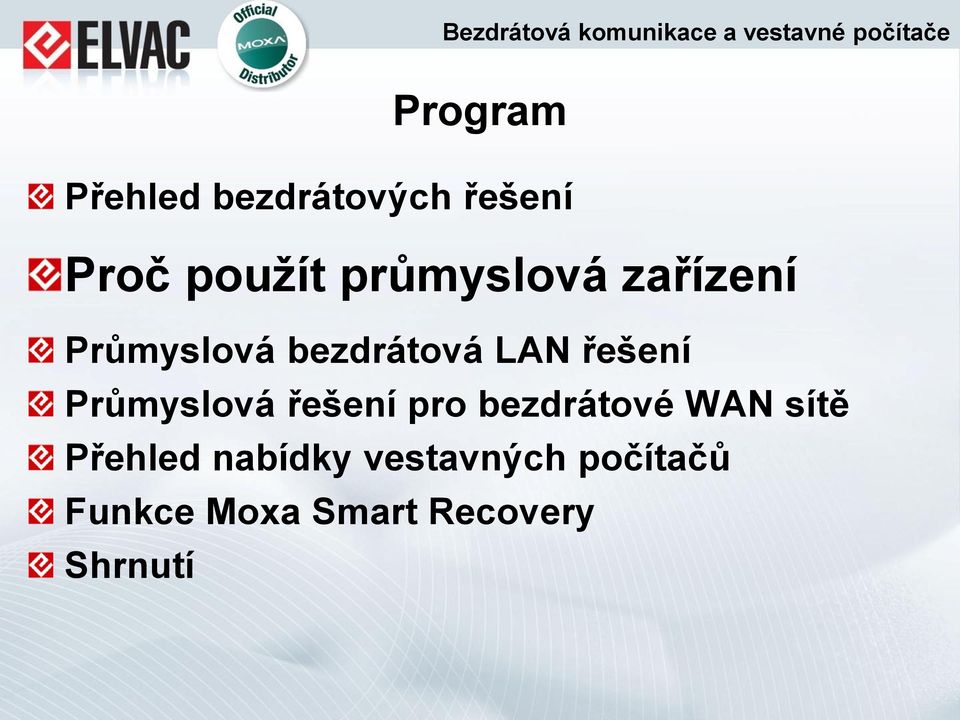

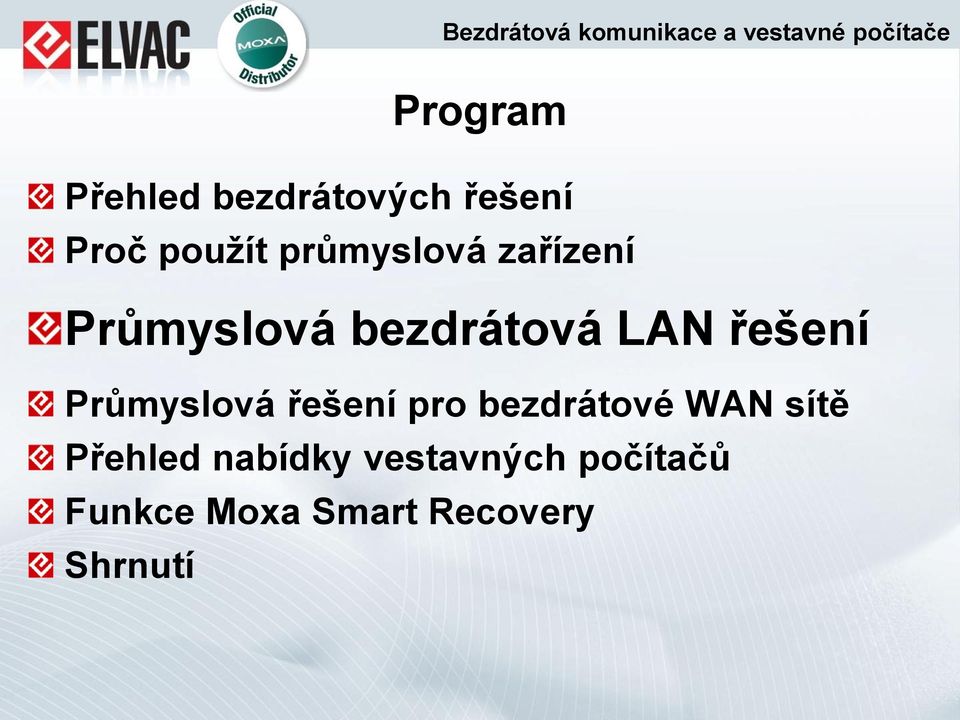

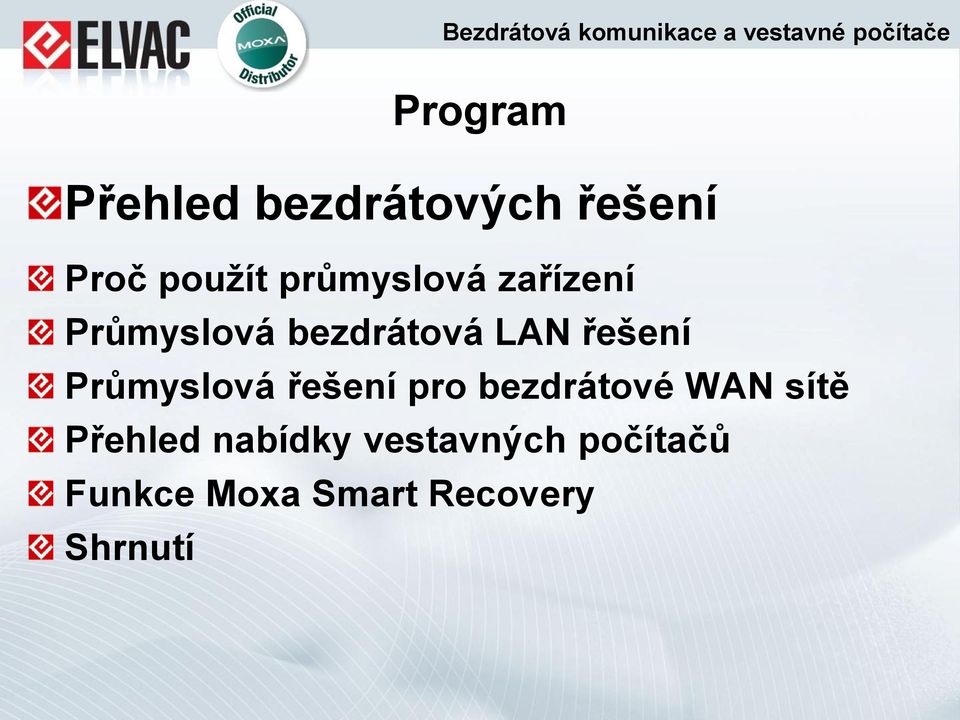

5 Program Přehled bezdrátových řešení Proč použít průmyslová zařízení Průmyslová bezdrátová LAN řešení Průmyslová řešení pro bezdrátové WAN sítě Přehled nabídky vestavných počítačů Funkce Moxa Smart Recovery Shrnutí

6 Datová propustnost Bezdrátová komunikace a vestavné počítače Přehled bezdrátových řešení Řada OnCell Wireless Wide Area Network bez omezení vzdálenosti 2G 85.6 Kbps 3G 14.4 Mbps Řada AWK Místní bezdrátové sítě komunikace na vzdálenosti do 1 km a/b/g 54 Mbps a/b/g/n 300 Mbps Vzdálenost

7 Porovnání bezdrátových řešení AWK OnCell Frekvenční pásmo 2.4 / 5 GHz MHz Komunikační standard Datová propustnost IEEE802.11x Max. 11 / 54 / 300 Mbps GSM/GPRS/EDGE/HSPA DL max. 80 kbps 14.4 Mbps UL max. 20 kbps 5.76 Mbps Rozhraní Sériový port/ethernet Sériový port/ethernet Vzdálenosti krátké (běžní 100/200m, maximálně 10km) dlouhé (v místech s pokrytím mobilními sítěmi bez omezení) Náročnost instalace vysoká nízká Kontrola nad sítí velká (vlastní síť) malá (závislost na operátorovi)

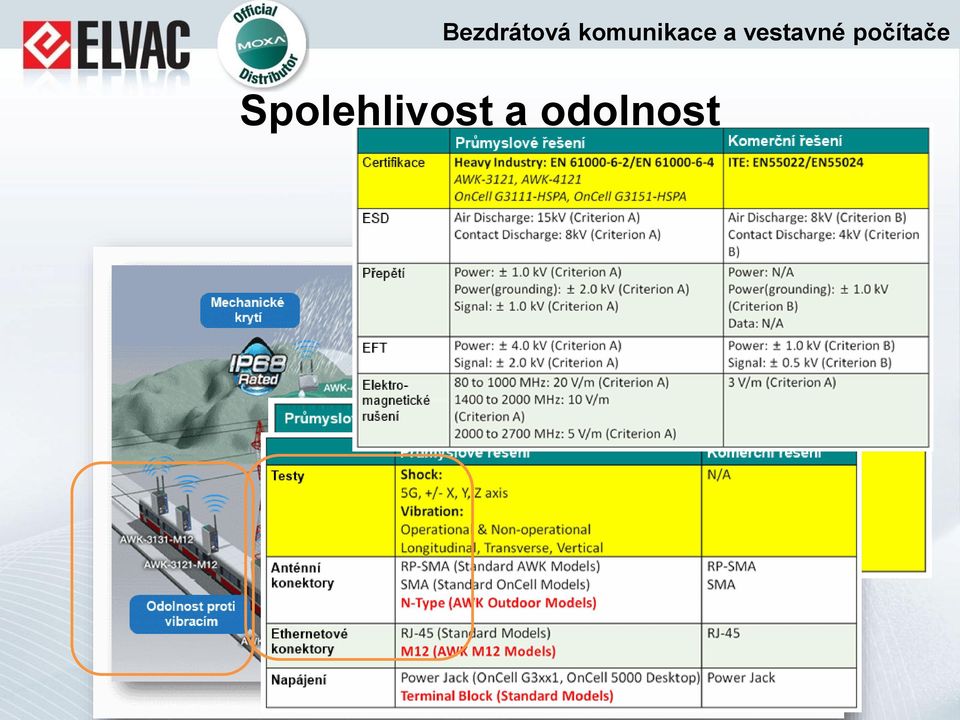

9 Spolehlivost a odolnost N-Type (AWK Outdoor Models) M12 (AWK M12 Models) Terminal Block (Standard Models)

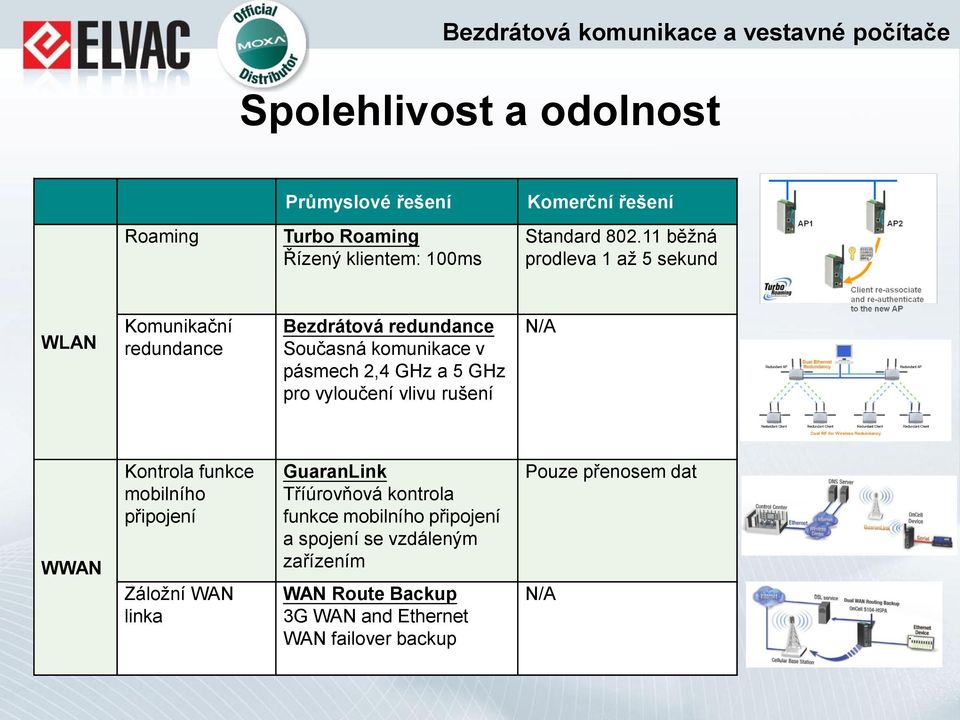

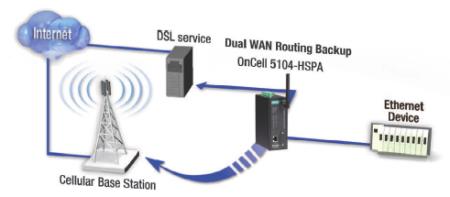

10 Spolehlivost a odolnost Průmyslové řešení Komerční řešení Roaming Turbo Roaming Řízený klientem: 100ms Standard běžná prodleva 1 až 5 sekund WLAN Komunikační redundance Bezdrátová redundance Současná komunikace v pásmech 2,4 GHz a 5 GHz pro vyloučení vlivu rušení N/A WWAN Kontrola funkce mobilního připojení Záložní WAN linka GuaranLink Tříúrovňová kontrola funkce mobilního připojení a spojení se vzdáleným zařízením WAN Route Backup 3G WAN and Ethernet WAN failover backup Pouze přenosem dat N/A

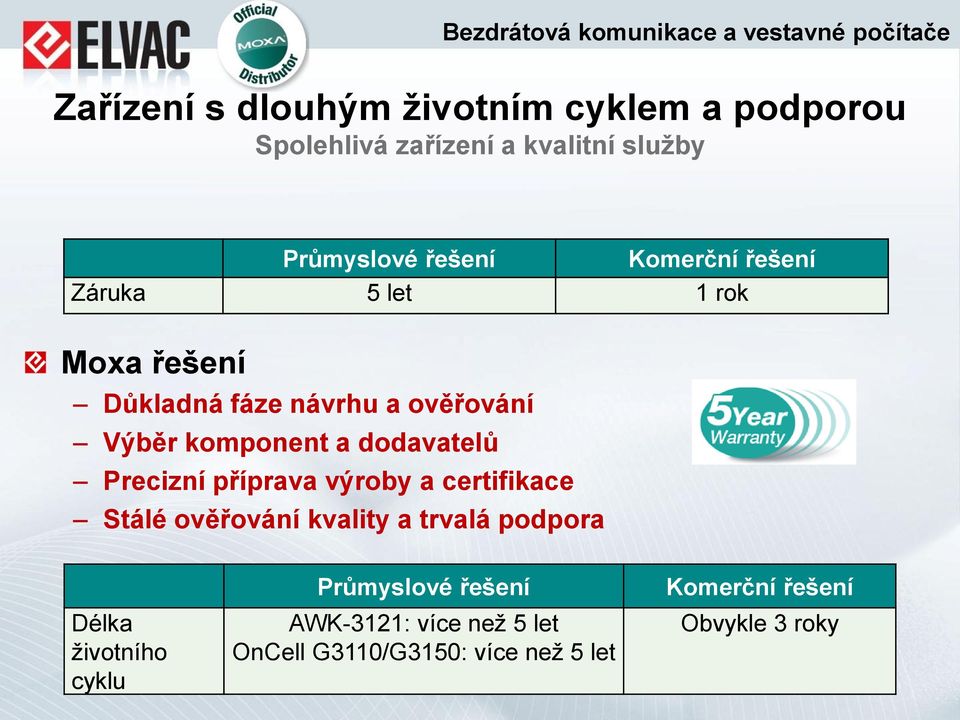

11 Zařízení s dlouhým životním cyklem a podporou Spolehlivá zařízení a kvalitní služby Průmyslové řešení Komerční řešení Záruka 5 let 1 rok Moxa řešení Důkladná fáze návrhu a ověřování Výběr komponent a dodavatelů Precizní příprava výroby a certifikace Stálé ověřování kvality a trvalá podpora Délka životního cyklu Průmyslové řešení AWK-3121: více než 5 let OnCell G3110/G3150: více než 5 let Komerční řešení Obvykle 3 roky

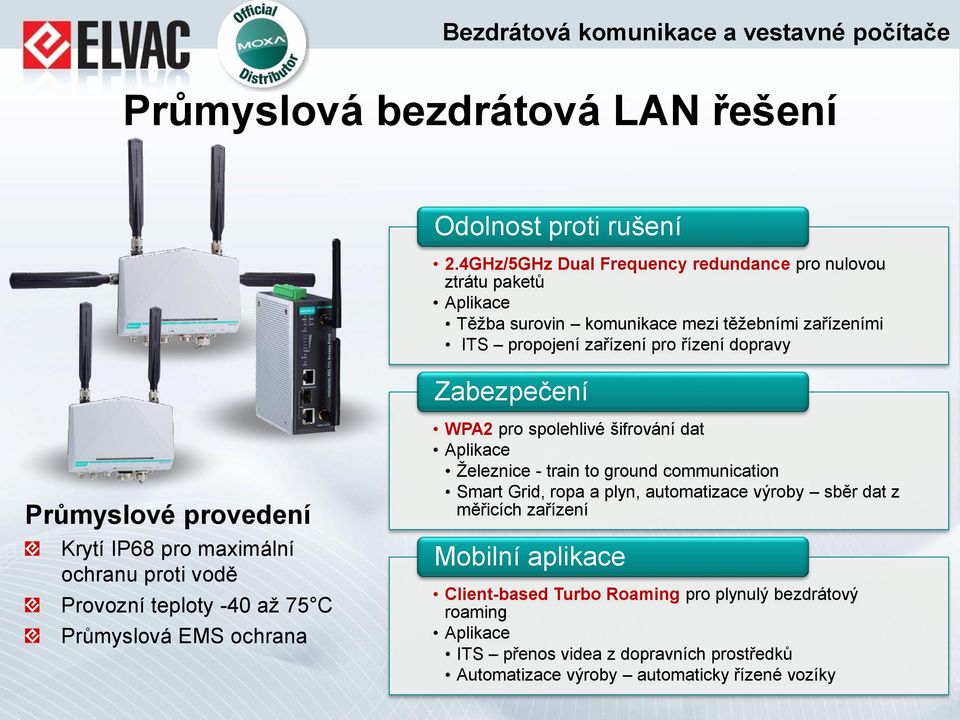

13 Průmyslová bezdrátová LAN řešení Odolnost proti rušení 2.4GHz/5GHz Dual Frequency redundance pro nulovou ztrátu paketů Aplikace Těžba surovin komunikace mezi těžebními zařízeními ITS propojení zařízení pro řízení dopravy Zabezpečení Průmyslové provedení Krytí IP68 pro maximální ochranu proti vodě Provozní teploty -40 až 75 C Průmyslová EMS ochrana WPA2 pro spolehlivé šifrování dat Aplikace Železnice - train to ground communication Smart Grid, ropa a plyn, automatizace výroby sběr dat z měřicích zařízení Mobilní aplikace Client-based Turbo Roaming pro plynulý bezdrátový roaming Aplikace ITS přenos videa z dopravních prostředků Automatizace výroby automaticky řízené vozíky

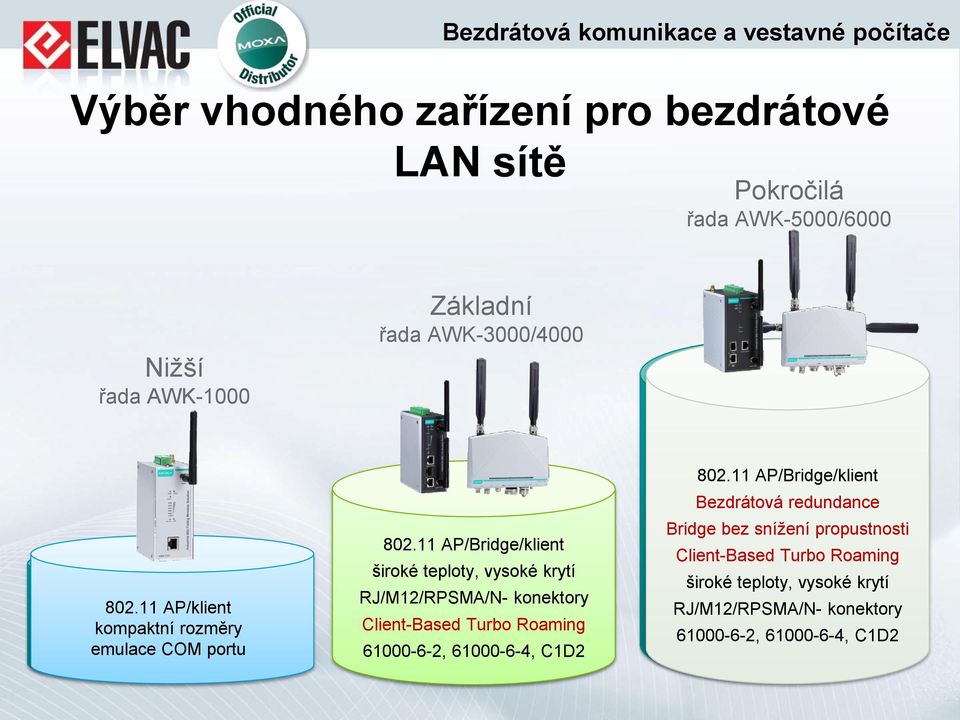

14 Výběr vhodného zařízení pro bezdrátové LAN sítě Pokročilá řada AWK-5000/6000 Nižší řada AWK-1000 Základní řada AWK-3000/ AP/klient kompaktní rozměry AP/Bridge/klient široké teploty, vysoké krytí RJ/M12/RPSMA/N- konektory Client-Based Turbo Roaming AP/Bridge/klient Bezdrátová redundance Bridge bez snížení propustnosti Client-Based Turbo Roaming široké teploty, vysoké krytí RJ/M12/RPSMA/N- konektory , , C1D n emulace 300Mbps COM portu , n , 300Mbps C1D n 600Mbps

15 WLAN řešení: produktová řada AWK Menší sítě Nízká cena Nižší řada (kompaktní) AWK-11x1 (Rozvaděčové) Průmyslová odolnost Nepříznivé provozní podmínky Základní řada (jeden RF modul) AWK-31x1 (Rozvaděčové) Bezdrátová komunikace a vestavné počítače AWK-41x1 (Venkovní) Dvě rádia Flexibilita a redundance Pokročilá řada (dva RF moduly) AWK-52x2 (Rozvaděčové) AWK-62x2 (Venkovní) a/b/g AWK-1121 AWK-1127 AWK-3121 AWK-4121-T AWK-5222 AWK-6222-T a/b/g/n AWK-1131A Novinka od Q AWK-3131 AWK M12-T AWK-5232 AWK M12-T Základní provozní teploty: -25 až 60 C Rozšířené provozní teploty: -40 až 75 C

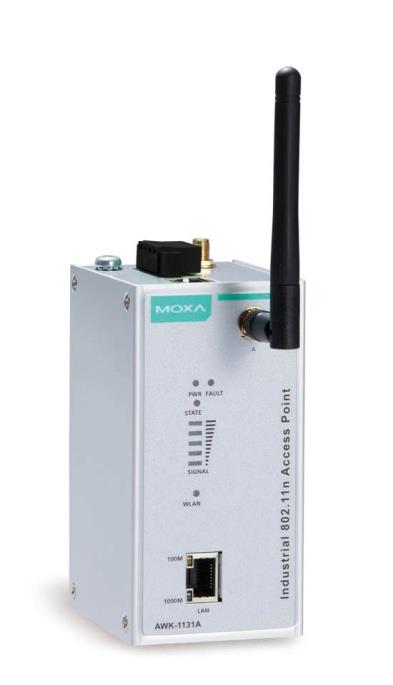

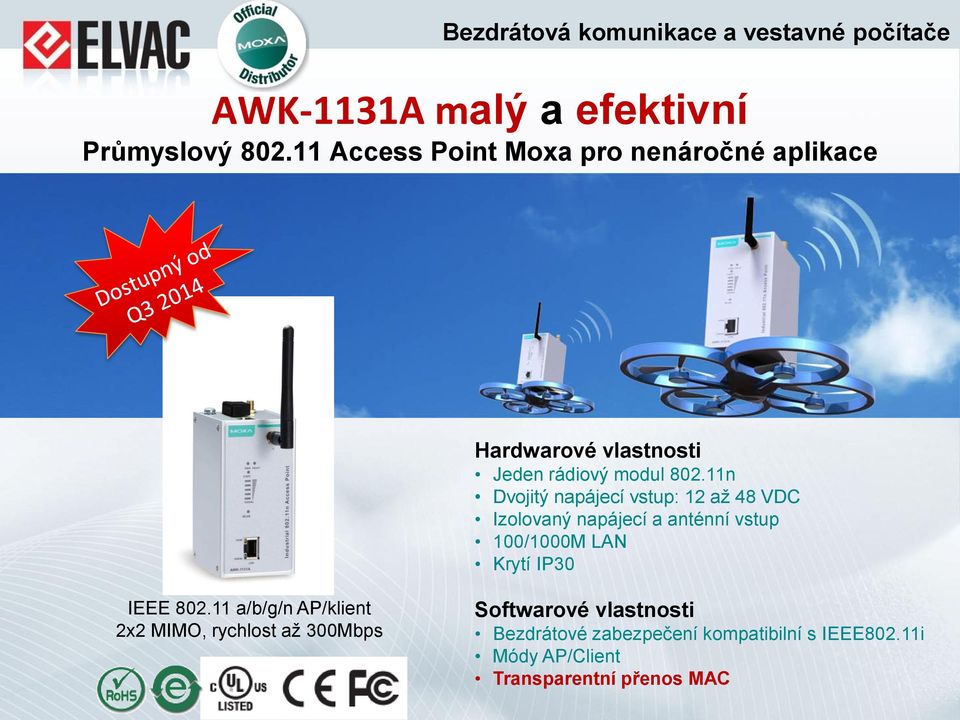

16 AWK-1131A malý a efektivní Průmyslový Access Point Moxa pro nenáročné aplikace Hardwarové vlastnosti Jeden rádiový modul n Dvojitý napájecí vstup: 12 až 48 VDC Izolovaný napájecí a anténní vstup 100/1000M LAN Krytí IP30 IEEE a/b/g/n AP/klient 2x2 MIMO, rychlost až 300Mbps Softwarové vlastnosti Bezdrátové zabezpečení kompatibilní s IEEE802.11i Módy AP/Client Transparentní přenos MAC

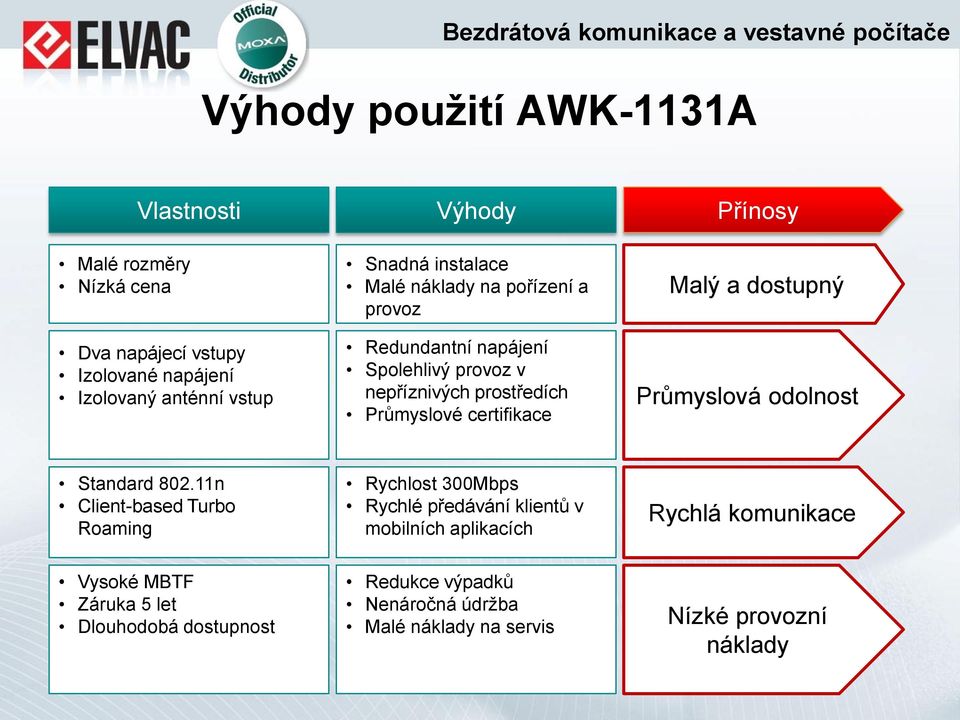

17 Výhody použití AWK-1131A Vlastnosti Výhody Přínosy Malé rozměry Nízká cena Dva napájecí vstupy Izolované napájení Izolovaný anténní vstup Snadná instalace Malé náklady na pořízení a provoz Redundantní napájení Spolehlivý provoz v nepříznivých prostředích Průmyslové certifikace Malý a dostupný Průmyslová odolnost Standard n Client-based Turbo Roaming Vysoké MBTF Záruka 5 let Dlouhodobá dostupnost Rychlost 300Mbps Rychlé předávání klientů v mobilních aplikacích Redukce výpadků Nenáročná údržba Malé náklady na servis Rychlá komunikace Nízké provozní náklady

18 Referenční aplikace automaticky řízené vozíky ve skladu Požadavky na systém Bezdrátový roaming Omezení rozměrů rozvaděče Nestabilní napájení Překážky pro šíření signálu Proč Moxa? Client-based Turbo Roaming Kompaktní rozměry Izolované napájení a anténní vstup Možnost pokrytí prostoru velkým počtem AP

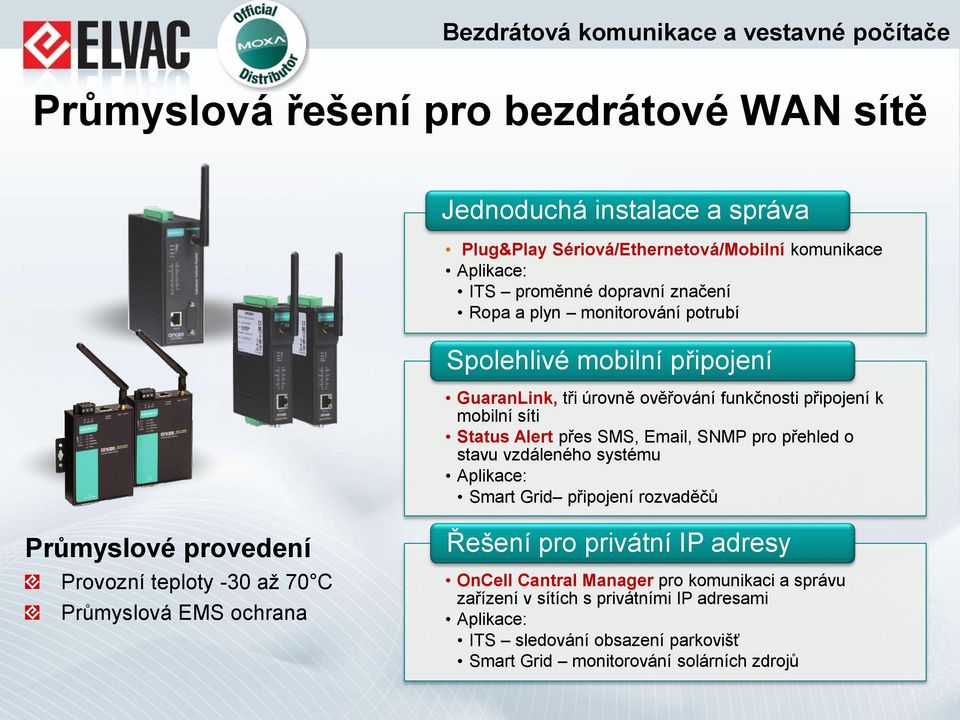

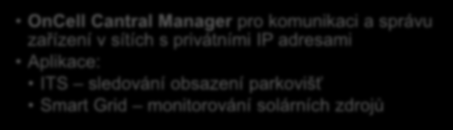

20 Průmyslová řešení pro bezdrátové WAN sítě Jednoduchá instalace a správa Plug&Play Sériová/Ethernetová/Mobilní komunikace Aplikace: ITS proměnné dopravní značení Ropa a plyn monitorování potrubí Spolehlivé mobilní připojení GuaranLink, tři úrovně ověřování funkčnosti připojení k mobilní síti Status Alert přes SMS, , SNMP pro přehled o stavu vzdáleného systému Aplikace: Smart Grid připojení rozvaděčů Průmyslové provedení Provozní teploty -30 až 70 C Průmyslová EMS ochrana Řešení pro privátní IP adresy OnCell Cantral Manager pro komunikaci a správu zařízení v sítích s privátními IP adresami Aplikace: ITS sledování obsazení parkovišť Smart Grid monitorování solárních zdrojů

21 Výběr vhodného zařízení pro bezdrátové WLAN sítě Mobilní modemy řada OnCell G2100 Bezdrátová komunikace a vestavné počítače Mobilní IP brány řada OnCell G3100 Mobilní routery řada OnCell 5000 Nízká cena Průmyslová odolnost Automatická obnova připojení Řešení pro privátní IP Smart IP Gateway Rozhraní sériový port a Ethernet Automatická obnova připojení Řešení pro privátní IP 4-portový switch + mobilní brána Duální WAN Dvě SIM Dva napájecí vstupy Pouze 2G Volitelně 2G/3G Pouze 3G

22 Mobilní WAN řešení: produktová řada OnCell Standardní modem Ovládání AT příkazy Mobilní modem OnCell G2000 IP brány Sériové a ethernetové rozhraní Mobilní IP brána OnCell G3000 Routery pro vzdálené připojení Mobilní modem + LAN-WAN router + 4-portový switch Mobilní router OnCell 5000 Montáž na DIN lištu Desktop model IA model Desktop model IA model 2G OnCell G2111 OnCell G2151I OnCell G3111 OnCell G3151 OnCell G3211 OnCell G3251 OnCell G3110 OnCell G3150 N/A N/A 3G N/A OnCell G3111-HSPA OnCell G3151-HSPA OnCell G3110-HSPA OnCell G3151-HSPA OnCell 5004-HSPA OnCell 5104-HSPA Základní provozní teploty: -30 až 55 C Rozšířené provozní teploty: -30 až 70 C (pouze u IA modelů)

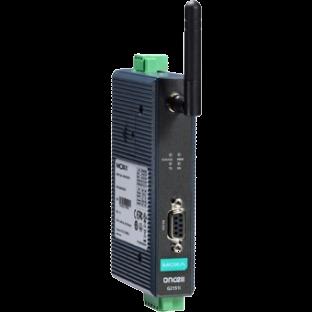

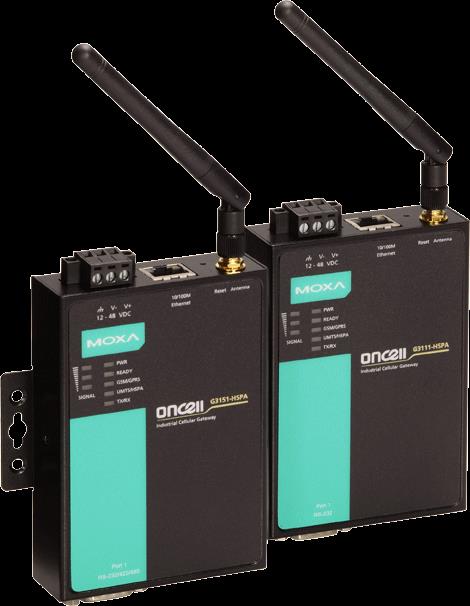

23 Nové základní IP brány pro 3G sítě OnCell G3111-HSPA OnCell G3151-HSPA Kompaktní 5-ti pásmové GSM/GPRS/EDGE/UMTS/HSPA IP brány Jednoduchá a flexibilní instalace Plug&Play 3-cestná komunikace Mobilní síť: automatické 2G/3G připojení Sériový port: Virtual Serial COM ovladač Ethernet: NAT/Port Forwarding Serverová aplikace OnCell Central Manager pro mobilní sítě s privátními IP adresami Průmyslová odolnost Vysoká EMS ochrana Certifikace pro těžký průmysl GuaranLink funkce pro trvalé mobilní připojení Záruka 5 let

24 Výhody použití OnCell G31x1-HSPA Vlastnosti Výhody Přínosy Nízká cena Vysoká EMS ochrana Funkce GuaranLink Záruka 5 let Mobilní síť: Automatické připojení do 2G/3G sítě Sériový port: Virtual Serial COM port ovladač Ethernet: NAT/Port Forward OnCell Central Manager Support Možnost obsluhy přes SMS Alarmy přes , SMS, atd Nízké náklady na pořízení a provozování Spolehlivý provoz v nepříznivých podmínkách Automatické udržování trvalého mobilního připojení Nepotřebuje PC pro řízení přes AT příkazy Plug&Play 3-cestná komunikace Řešení pro sítě s privátními IP adresami Monitorování a vzdálená správa Cenově dostupná průmyslová mobilní brána Průmyslová brána s jednoduchou a flexibilní instalací Jednoduchá údržba

25 Referenční aplikace systém pro automatickou organizaci parkování Požadavky na systém Stabilní mobilní připojení Různá sériová rozhraní Proč Moxa? Chytrá IP brána nepotřebuje pro svou funkci další PC Funkce GuaranLink pro udržování trvalého připojení Podpora RS-232/422/485

26 Program Přehled bezdrátových řešení Proč požít průmyslová zařízení Průmyslová bezdrátová LAN řešení Průmyslová řešení pro bezdrátové WAN sítě Přehled nabídky vestavných počítačů Funkce Moxa Smart Recovery Shrnutí

27 Základní přehled počítačů Moxa řada DA-680 / DA-710 Intel Celeron M / Atom D510 Linux 2.6 nebo Win XPe, WinCe (DA-680) 4+10/100/100BaseT(X) nebo 6x10/100BaseT(X) (DA-681) 4x RS xRS-485 (DA-681) nebo 2 až 4 rozšiřující sloty řada TC-6110 Intel Atom D525 Win7 Embedded / Linux Modulární rozšiřitelnost o disky a komunikace SNMP správa Certifikace pro kolejová vozidla řada RNAS-1200 Marvell 1.0 GHz 2x Gigabit LAN PoE napájení RAID 1 Certifikace pro kolejová vozidla řada UC-8400 Dual Core Atom D GHz Windows Embedded Standard 7 Displej 19, Dotykový panel Krytí IP66 Certifikace ATEX Zone 2 řada UC-7100 / W MOXA ART 192MHz ARM9 μclinux 10/100BaseT(X) RS-232/422/485 Volitelně integrované bezdrátové rozhraní řada IA260 series Cirrus 200MHz ARM9 WinCE 6.0 nebo Linux VGA rozhraní 10/100BaseT(X) RS-232/422/485 Digitální I/O řada UC-8400 IXP MHz Linux 2.6 3x 10/100BaseT(X) 8x RS-232/422/485 Volitelně integrované bezdrátové rozhraní řada V2000 Intel Atom Linux 2.6 nebo Windows 2x 10/100/1000BaseT(X) 2x displej RS-232/422/485 MC-4500 Intel Core 2 Duo WindowsXPe nebo XP pro 2x 10/100/1000BaseT(X) 2x displej RS-232/422/485

28 Počítač pro palubní systémy ve vozidlech TC-6110 Systémový základ Intel D525 1GB DRAM(až 4GB) 4GB CF karta pro OS 2x Gb Ethernet/M12, USB, Audio/M12 DVI-I (adaptér na VGA) GPS, mpcie slot 2x HDD/SSD šuplík 2x rozšiřující slot GPS a Wi-Fi modul Bezventilátorové chlazení T1 a TX varianta provozní teploty dle EN Utility pro správu RAID pole

29 Průmyslový síťový disk RNAS-1200 Nejodolnější průmyslový NAS CPU Marvell 1.0 GHz 88F MB DDR II 2GB Flash pro OS 2x Gb LAN (M12 konektory) Napájení PoE nebo PoE+ 2x 100GB průmyslové HDD předinstalované v RNAS-1211-T EN50155 (pro teploty T1 a TX) SNMP správa Rychlá synchronizace pole RAID-1 Záruka: 5 let (HDD/SSD záruka dle podmínek výrobce) Trvalý provoz i při vibracích Funkce Data XPro

30 Funkce Data XPro - vibrace 1 2 HDD 3 Data buffer 1. Za normálních podmínek jsou data ukládána přímo na pevný disk. 2. Při výskytu vibrací aktivuje Data XPro ochranný mechanismus a začne ukládat data do dočasné vyrovnávací paměti. 3. Po odeznění vibrací se data z vyrovnávací paměti automaticky přesunou na disk.

31 Funkce Data XPro - teploty Provozní teplota: C Skladovací teplota: C Vysoká teplota: vypnutí napájení disku. Normální teplota: zapnutí Disk se vypne pokud je teplota příliš napájení vysoká. disku. Disk se znovu zapne pokud teplota klesne pod povolenou mez.

32 Panelový počítač pro riziková prostředí EXPC-1319 Certifikace Zone 2 pro prostředí s nebezpečím výbuchu Krytí IP66 ze všech stran Výkonné CPU Intel Dual Core Atom D GHz s nízkou spotřebou 19 LCD panel čitelný při slunečním osvětlení odolný proti poškrábání Diagnostický SW pro upozornění na preventivní údržbu Široký rozsah provozních teplot -40 až 60 C (s vestavěným inteligentním vyhříváním) Bezventilátorové provedení s efektivním pasivním chlazení přes kryt počítače Volitelně WLAN rozhraní a 100Mb optický port Bezdrátová komunikace a vestavné počítače

34 Po neplánovaném výpadku napájení se počítač znovu nezapne Automatický start počítače po obnově napájení (standardní součást počítačů Moxa) Snížení výkonu po instalacích nepoužívaného softwaru Periodický přepisy/obnovy operačního systému Poškození systému nelze spustit OS Rychlá obnova Běžné příčiny nestability OS MOXA SMART RECOVERY MOXA SMART RECOVERY Havárie OS opakované restarty MOXA Automatická SMART obnova RECOVERY Bezdrátová komunikace a vestavné počítače

35 Způsoby obnovy OS podporované funkcí Moxa Smart Recovery Manuální obnova pomocí USB Po připojení USB disku a restartu počítače se automaticky spustí obnova. Plně automatická obnova Počítač lze nakonfigurovat tak, aby se systém obnovoval v plánovaných časech nebo po detekci chyby Uživatelem iniciovaná obnova Obnova se spustí pouze na vyžádání uživatele.

36 Manuální obnova pomocí USB Tato metoda je užitečná pokud ve vzdálené lokalitě není k dispozici monitor, klávesnice a myš. USB disk s obnovovacím obrazem se připraví v kanceláři. Ve vzdálené lokalitě se pouze připojí USB disk a provede se vypnutí/zapnutí (power cycle) počítače. Tyto funkci je u počítače potřeba předem povolit.

37 Plně automatická obnova Tato metoda je doporučena pro bezobslužnou obnovu ve vzdálených lokalitách kam není možné poslat pracovníka obsluhy. Předem je nutné připravit obnovovací obraz systému do počítače a nastavit podmínky pro provedení obnovy.

38 Uživatelem iniciovaná obnova Před spuštěním je nutné vstoupit do BIOSu. Kliknutím na nástroj Smart Recovery se jednoduše spustí obnova. Uživatel se může vzdáleně přihlásit a spustit obnovu systému.

39 1. záloha Pro všechny scénáře obnovy je nutné nejdřív vytvořit stávající obraz disku pomocí nástroje Moxa Smart Recovery. Který disk zálohovat Kde uložit obraz Vyberte USB disk, pokud chcete provést manuální obnovu později Vyberte jiný disk nebo oddíl v počítači pokud chcete provádět plně automatickou obnovu

40 2. obnova Výběr obrazu pro obnovu Výběr způsobu obnovy Nastavení plně automatické obnovy *aktivní pouze pokud je zvolena plně automatická obnova

41 Nastavení plně automatické obnovy Zde je zobrazena délka posledního startu OS na počítači * Užitečná hodnota pro nastavení Watchdog časovače. Nastavení watchdog časovače pro start OS * Pokud se nepovede spustit OS během nastaveného času, provede se další restart PC. Nastavení maximálního počtu neúspěšných startů před automatickou obnovou disku * Pokud se OS nespustí během zadaného počtu pokusů, provede se obnova disku.

42 Nastavení plně automatické obnovy Maximální počet neúspěšných pokusů o obnovu * Může se stát při poruše HW počítače. Je nutné řešit servisem. Nastavení periody pro plánované obnovy * Pokud nechcete provádět pravidelnou obnovu, nezatrhávejte tuto volbu. Termín první plánované obnovy * Využívá systémový čas

44 Shrnutí Moxa nabízí komplexní portfolio zařízení pro stavbu bezdrátových sítí s využitím technologií Wi-Fi nebo mobilních sítí Důležitým prvkem návrhu průmyslového bezdrátového ethernetu v mobilních aplikacích je redundance Komunikační zařízení Moxa pro mobilní telefonní sítě umožňují vzdálené připojení sériových a ethernetových zařízení Zařízení mají implementovány funkce pro trvalé udržování spojení s mobilní síti Moxa nabízí široké portfolio průmyslových počítačů vybavených RISC a x86 procesory výhradně s pasivním chlazením V nabídce jsou také počítače a síťové disky certifikované pro provozování v kolejových vozidlech a prostředích s nebezpečím výbuchu Funkce Moxa Smart Recovery může zajistit automatickou údržbu a obnovu OS i v lokalitách bez možnosti obsluhy
