Zkus být elektrikářem

Rozměr: px
Začít zobrazení ze stránky:

Download "Zkus být elektrikářem"

Transkript

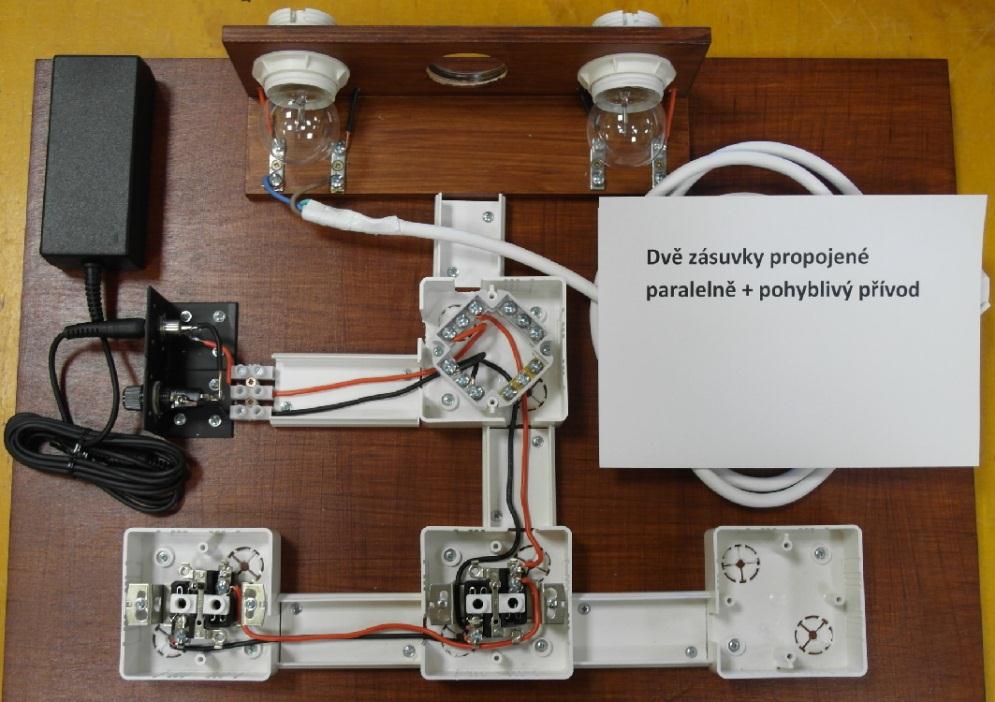

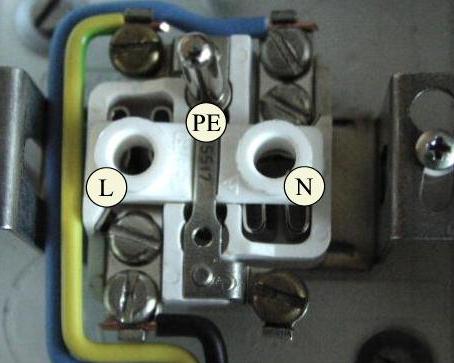

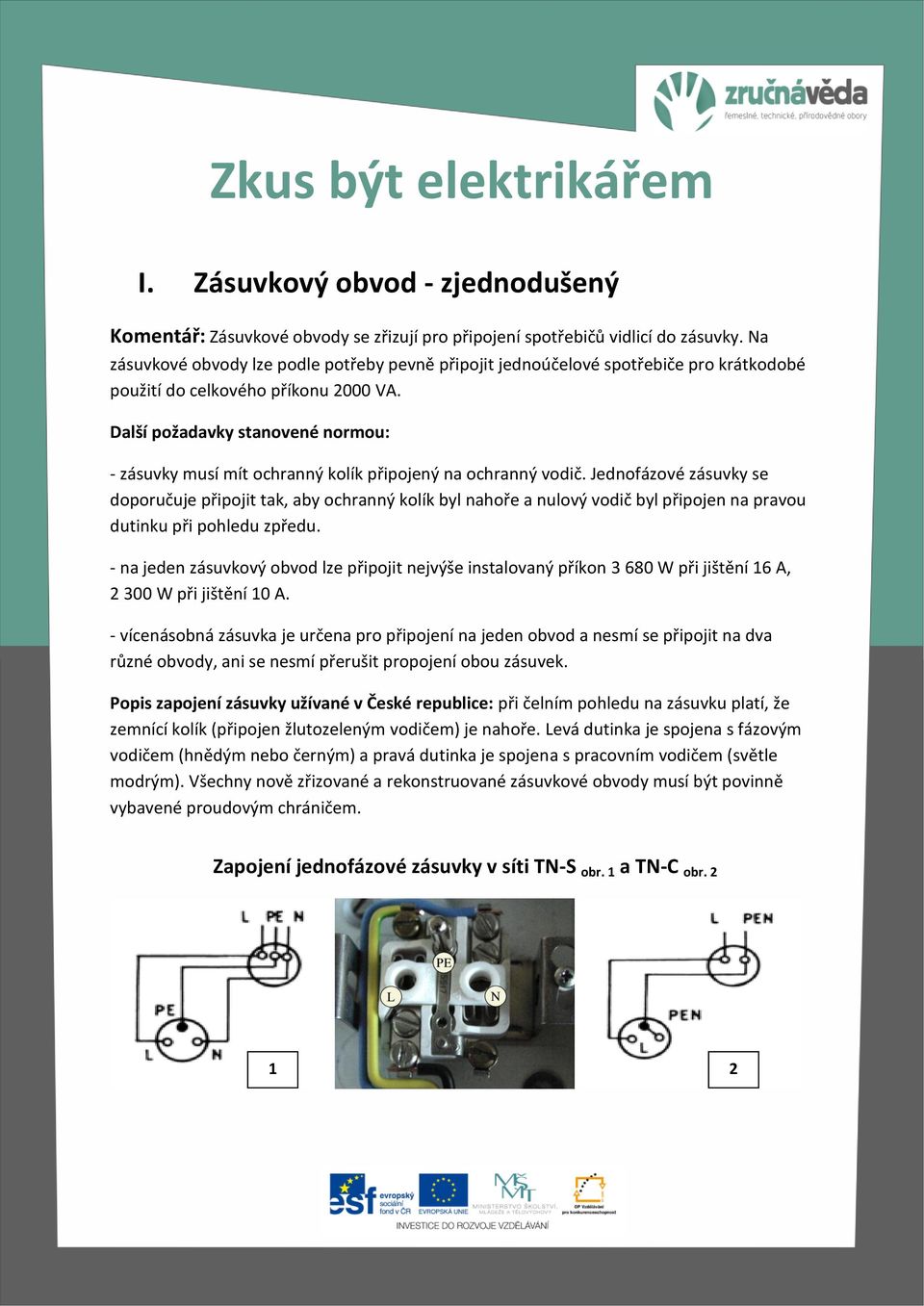

1 Zkus být elektrikářem I. Zásuvkový obvod - zjednodušený Komentář: Zásuvkové obvody se zřizují pro připojení spotřebičů vidlicí do zásuvky. Na zásuvkové obvody lze podle potřeby pevně připojit jednoúčelové spotřebiče pro krátkodobé použití do celkového příkonu 2000 VA. Další požadavky stanovené normou: - zásuvky musí mít ochranný kolík připojený na ochranný vodič. Jednofázové zásuvky se doporučuje připojit tak, aby ochranný kolík byl nahoře a nulový vodič byl připojen na pravou dutinku při pohledu zpředu. - na jeden zásuvkový obvod lze připojit nejvýše instalovaný příkon W při jištění 16 A, W při jištění 10 A. - vícenásobná zásuvka je určena pro připojení na jeden obvod a nesmí se připojit na dva různé obvody, ani se nesmí přerušit propojení obou zásuvek. Popis zapojení zásuvky užívané v České republice: při čelním pohledu na zásuvku platí, že zemnící kolík (připojen žlutozeleným vodičem) je nahoře. evá dutinka je spojena s fázovým vodičem (hnědým nebo černým) a pravá dutinka je spojena s pracovním vodičem (světle modrým). Všechny nově zřizované a rekonstruované zásuvkové obvody musí být povinně vybavené proudovým chráničem. Zapojení jednofázové zásuvky v síti TN-S obr. 1 a TN-C obr

2 Pomůcky: nůž, elektrikářské kleště, šroubovák, vodiče, pájka Pracovní postup: Zapojení jedné i dvou paralelně zapojených zásuvek odpovídá síti TN C. Vzhledem k nízkému napětí 12 V na cvičném panelu můžeme pracovat s otevřeným obvodem, ochrana před úrazem el. proudem je zajištěna tímto způsobem. Přesto provedeme ochranu obvodu způsobem odpovídajícím tomuto typu sítě. Prohlédni si obrázek sítě TN-C a pokus se doplnit obvod ochrannými vodiči. U obou zásuvkových obvodů provedeme pro zajištění kvalitnějšího spojení zapájení oček konců kabelu připojeného ke spotřebiči žárovce. Pomocí nože opatrně, abychom neporušili druhou (barevnou) izolaci vodičů a neřízli se, dokola ořízneme izolaci kabelu (bílou) v potřebné délce a pokusíme se jí stáhnout z vodičů. Pokud to nepůjde, musíme jí naříznout i podélně na prkénku, ne v ruce. Pomocí elektrikářských kleští stáhneme z vodičů druhou - barevnou izolaci, konce měděných drátů v ruce zkroutíme např. pomocí hřebíku (šroubováku) o vhodném průměru = průměru šroubku, vytvoříme oko, které posléze spájíme. Připojený spotřebič Svorka - věneček Tavná pojistka Krabice se zásuvkou Druhá paralelně připojená zásuvka Řádně si prohlédni, jak vypadá zásuvka zevnitř a porovnej se zapojením dvojzásuvky zkus jí zapojit.

3 II. Jednopólový vypínač spínač Komentář: Vypínač je manuálně ovládaný mechanický spínač, určený k zapínání a vypínání osvětlení. Vypínače pro hlavní osvětlení by měly být vždy přímo u vchodu, přibližně 130 centimetrů vysoko. Řazení 1 - spínání jednoho světelného okruhu, a to pomocí jednopólového spínače. Toto zapojení představuje nejběžnější a nejpoužívanější styl, kdy svítidlo s jedním nebo více světelnými zdroji je napojené na jediný okruh z jednoho bodu v místnosti. Na středový kontakt (je lépe chráněný proti nechtěnému dotyku) připojíme fázový vodič Na závitovou část připojíme nulový vodič v nesepnutém stavu je bez napětí (proudu) Pomůcky: elektrikářské kleště, šroubovák, vodiče a další prvky obvodu Spotřebič Vodič nulový sttttttttttttttttt Trafo 230V/12V Tavná poj. Vodič fázový Na cvičném panelu zprovozněte obvod, který vám umožní zapínat a vypínat světlo.

4 III. Spínač křížový (řazení 7) + 2 spínače střídavé Komentář: Křížové spínání se skládá ze dvou jednoduchých střídavých přepínačů na obou koncích trasy a z libovolného počtu křížových přepínačů mezi nimi. Křížový přepínač na trase zamění (překříží odtud křížový ) při každém sepnutí vodiče mezi krajními střídavými spínači. Do obvodu může být zařazeno i několik křížových spínačů. Používá se u dlouhých chodeb, schodišť se třemi dveřmi, tedy tam, kde je třeba ovládat osvětlení i ze třetího místa. Pomůcky: elektrikářské kleště, šroubovák, vodiče a další prvky obvodu Schéma zapojení: Spotřebič Vodič nulový sttttttttttttttttt Trafo 230V/12V Tavná poj. Vodič fázový Spínač kříž. Na cvičném panelu zprovozněte obvod, který vám umožní zapínat a vypínat světlo na principu křížového spínání. Spínač stříd.

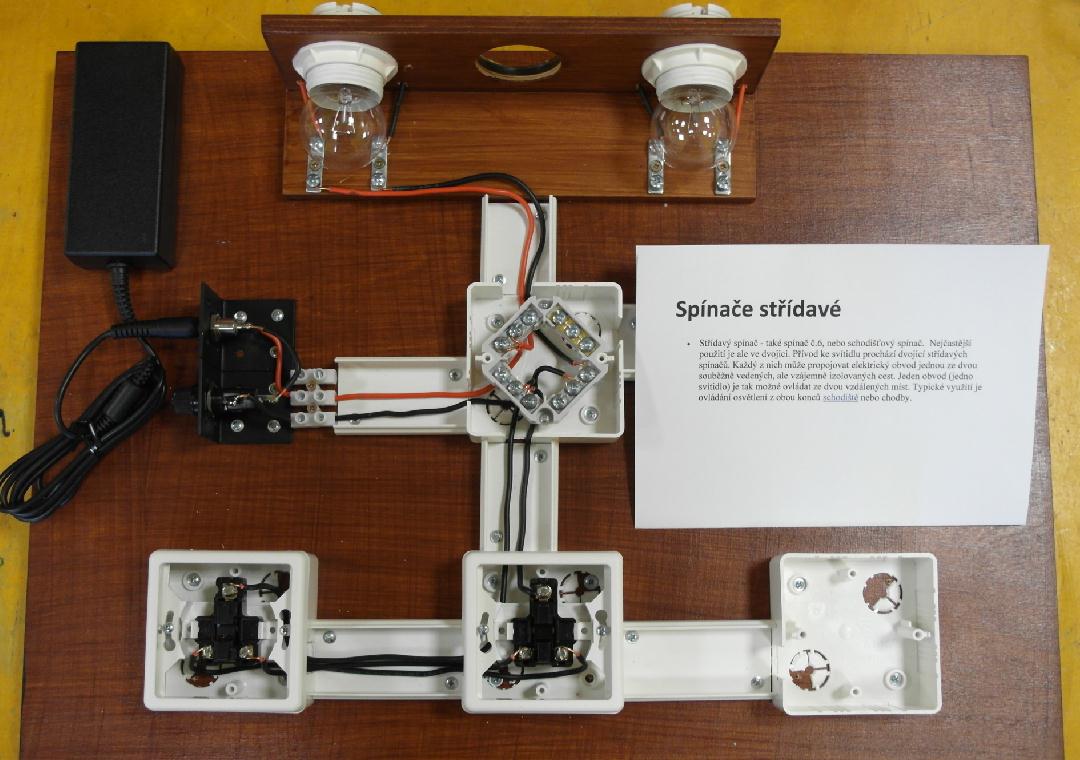

5 IV. Spínače střídavé Komentář: Střídavý spínač (také spínač č. 6, nebo schodišťový spínač) má jeden společný přívod a dva vývody, ke kterým tento společný přívod střídavě připojuje. Má jednoduchou klapku. Je možné použít jen přívod a jeden z vývodů, pak nahradí spínač č. 1. Jeho nejčastější použití je ale ve dvojici. Přívod ke svítidlu prochází dvojicí střídavých spínačů. Každý z nich může propojovat elektrický obvod jednou ze dvou souběžně vedených, ale vzájemně izolovaných cest. Jeden obvod (jedno svítidlo) je tak možné ovládat ze dvou vzdálených míst. Typické využití je ovládání osvětlení z obou konců schodiště nebo chodby. Pomůcky: elektrikářské kleště, šroubovák, vodiče a další prvky obvodu Schéma zapojení: Spotřebič Trafo 230V/12V Vodič nulový sttttttttttttttttt Tavná poj. Vodič fázový Spínač stříd. Na cvičném panelu zprovozněte obvod, který vám umožní zapínat a vypínat světlo na principu střídavého spínání.

6 V. Výroba síťového kabelu - krimpování Komentář: S počítačovými sítěmi u nás dnes pracuje téměř každý, ať již jde o práci IT technika či běžného uživatele. Takovéto sítě obsahují množství prvků, z nichž nedílnou součástí jsou právě všem známé síťové kabely UTP (FTP), propojující jednak jednotlivé počítače mezi sebou, tak i počítače se síťovými prvky. V domácích sítích jsou tyto kabely hojným zdrojem poruch, neb u nich vinou častého přemísťování, odpojování a zapojování, úklidových prací či okousávání domácími mazlíčky dochází k mechanickému poškození. Pomůcky: UTP kabel, koncovky RJ-45, krytky na koncovky RJ-45, krimpovací kleště Pracovní postup: 1. Kleštěmi odstřihněte cca 1 m UTP kabelu z cívky. 2. Krytky na koncovky nasaďte již nyní (lze je nasadit i před krimpováním, ale takto na ně alespoň nezapomenete) a odstraňte obal kabelu v délce cca 2 cm tak, abyste nepoškodili barevné drátky uvnitř. 3. Páry barevných drátků si seřaďte tak, aby oranžový pár byl nalevo, zelený a modrý nad sebou uprostřed a hnědý napravo. 4. Rozmotejte jednotlivé páry a seřaďte je podle obrázku. Používají se dva druhy kabelů nekřížený (rovný) a křížený. Nekřížený propojuje PC s jinými prvky sítě (router, switch, ), křížený se používá k propojení počítačů napřímo. Dnešní síťové adaptéry však již rozpoznají křížené a rovné zapojení a proto pokud k propojení počítačů napřímo použijete kabel nekřížený, bude spojení fungovat, adaptér se přizpůsobí. Pro nekřížený kabel zvolte u obou koncovek obr. Strana A, pro křížený použijte u jedné koncovky obr. Strana A a u druhé obr. Strana B. 5. Drátky zarovnejte (uhlaďte) a zkraťte je na délku cca 13 mm. Dbejte na to, aby byly všechny stejně dlouhé a střih byl rovný.

7 6. Zasuňte drátky zlehka do koncovky a dejte pozor, aby nezměnily pozici. Dorazte je až na konec, vložte koncovku do krimpovacích kleští a silou secvakněte. Stejnou operaci proveďte i s druhou koncovkou. 7. Nasaďte krytky na koncovky a funkčnost kabelu otestujte na PC či network testerem. Fotonávod:

13. Značka na elektrickém zařízení označuje a/ zařízení třídy ochrany I b/ zařízení třídy ochrany II c/ zařízení třídy ochrany III

13. Značka na elektrickém zařízení označuje a/ zařízení třídy ochrany I b/ zařízení třídy ochrany II c/ zařízení třídy ochrany III 9. Vzájemné spojení ochranného vodiče, uzemňovacího přívodu, kovového potrubí, kovových konstrukčních částí a kovových konstrukčních výztuží, se nazývá a/ ochrana nevodivým okolím b/ pracovní uzemnění
