1 STRUKTUROVANÁ KABELÁŽ LEGRAND CABLING SYSTEM 2 OD ROZVÁDÌÈE AŽ PO PRACOVNÍ MÍSTO

2

3 LEGRAND STRUKTUROVANÁ KABELÁŽ LCS 2 Øešení od technické místnosti až po pracovní místo Viz strana 02 až 13 LCS 2 metalické instalace Viz strana 15 až 25 LCS 2 optické instalace Viz strana 26 až 31 LCS 2 rozvádìèe Viz strana 32 až 43 LCS 2 pracovní místo Viz strana 44 až 53 LCS 2 servis Viz strana 54 až 57 Produktové stránky s obj. è. Viz strana 58 až

4 02

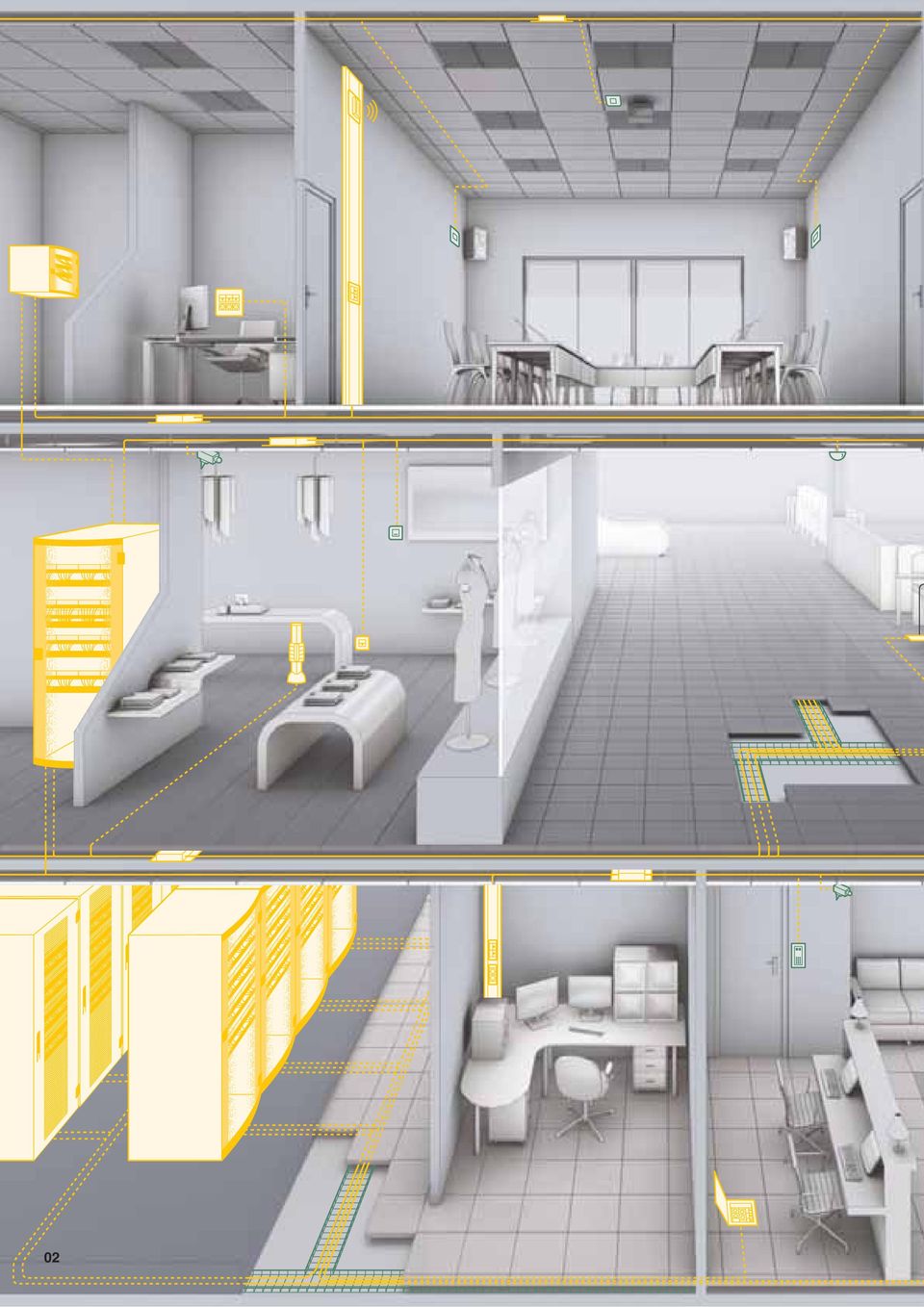

5 LCS 2 od hlavního rozvádìèe až po pracovní místo LCS 2 Produkty LCS 2 strukturované kabeláže Kompletní systém s 20-ti letou zárukou. Nové systémy LCS 2 cat. 6A (až do 500 MHz), cat. 6 (až do 250 MHz) a cat. 5e (až do 100 MHz) byly navržené jako kompatibilní øešení pro zvýšení jejich výkonu. Systémy jsou vhodné pro kabely s optickými vlákny stejnì jako pro mìdìné kabely. Viz strana 14 až 43 Legrand Synergie Nové systémy LCS 2 jsou dokonale zaèlenìny do rùzných Legrand øešení: Instalaèní lišty DLP, podlahové krabice, sloupky, zásuvkové bloky atd. Viz strana 46 až 57 Smìrem ke sbližování sítí. Souèástí systému LCS 2 mohou být také IP produkty (IP telefony, IP vzdálený monitoring, IP kontroly vstupu). 03

6 1 LCS 2 PØÍKLAD APLIKACÍ KANCELÁØ Konsolidaèní bod Zásuvka RJ45 Kontrola vstupu 04

7 2 LCS Patch panel 05

8 2 1 LCS 2 PØÍKLAD APLIKACÍ 1 2 NÁKUPNÍ CENTRUM Switch Mosaic Drátové lávky Cablofil 06

9 LCS Propojovací pomocné pole Adaptéry pro optické konektory 07

10 3 LCS 2 PØÍKLAD APLIKACÍ 1 2 ŠKOLA Audio-Video zásuvky Instalaèní lišty DLP 08

11 1 2 LCS Wi-Fi pøístupový bod Zásuvka RJ 45 s blokováním 09

12 2 4 LCS 2 PØÍKLAD APLIKACÍ 1 2 HOTEL Zásuvky RJ 45 s náklonem 45 Zásuvka RJ 45 se samonavíjecím kabelem 10

13 1 LCS Propojovací kabel 19 nástìnný rozvádìè 11

14 Garance výkonnosti kabelážního systému Legrand Certifikace LCS 2 komponentù a kabeláže garantována nezávislými laboratoøemi 3 P Third Party Testing a ETL, se zamìøením na 3 parametry kvality: Pøenosová rychlost pro cat. 6A, výkonnost instalace a udržení výkonnosti instalace do budoucna. Pøenosová rychlost 1 pro cat. 6A Díky minimálním útlumùm garance pøenosu 10 Giga pro vzdálenosti až 100m. Pøi krátkých vzdálenostech (15m), garantovaných 10 Giga díky nízkým útlumùm odrazu. Výkonnost 2 instalace Namìøené hodnoty znaènì pøekraèují požadavky normy ISO 11801, Edice 2.0, dodatek 2. Tím poskytují dostateènou rezervu i pøi tìch nejnároènìjších instalacích. Udržení výkonnosti 3 instalace Ambicí spoleènosti Legrand je dodávat systémy nejvyšší kvality. Proto na systém LCS 2 poskytujeme 20-ti letou systémovou záruku. Poznámka: všechny LCS 2 výrobky vyhovují smìrnici RoHS. NAMÌØENÉ HODNOTY KOMPONENTÙ MÌØENÍ PØENOSOVÉ TRASY (CHANNEL) Cat. 6A STP Class T ída E A / cat. 6 A 500 MHz 250 MHz 500 MHz 250 MHz Podporovaný sí ový protokol 10 Giga 1 Giga 10 Giga 1 Giga Attenuation (db) Útlum LCS 2 ISO Standard, Edice 2, dodatek 2 TIA/EIA-568-C ,13 0, max. min ,45 max , ,32 max ,32 max , ,1 max ,3 max , ,9 max ,9 max. Return Loss (db) Útlum odrazu LCS 2 ISO Standard, Edice 2, dodatek 2 TIA/EIA-568-C ,05 14 min. 14 min ,59 20 min. 20 min ,4 8 min. 6 min ,1 10 min. 8 min. Next (db) Útlum p eslechu na blízkém konci (1) LCS 2 ISO Standard, Edice 2, dodatek 2 TIA/EIA-568-C ,46 37 min. 34 min ,93 46 min. 46 min , ,2 min ,1 min ,3 min ,1 min. ACR-N (db) (Alien (Attenuation Crosstalk Crosstalk Ratio) Ratio) Actual Odstup power p eslechu supplied LCS , , ,9 (1) Mìøeno pro každý par 3-6 a

15 LCS ISO STANDARD Edice 2 Return Loss (db) Frekvence (MHz) Mìøení Útlumu odrazu (Return Loss) na pøenosové trase tøídy E A. Výkonnost LCS 2 pro každý pár je výraznì vyšší než hodnoty požadované standardem ISO Edice 2, dodatek 2. Cat. 6 Attenuation (db) Útlum Return Loss (db) Útlum odrazu Podporovaný sí ový protokol LCS 2 ISO Standard, Edice 2, dodatek 2 TIA/EIA-568-C,2 LCS 2 ISO Standard, Edice 2, dodatek 2 TIA/EIA-568-C.2 Next (db) Útlum p eslechu LCS 2 na blízkém konci (1) ISO Standard, Edice 2, dodatek 2 TIA/EIA-568-C.2 ACR-N (db) (Attenuation Crosstalk Ratio) Odstup p eslechu NAMÌØENÉ HODNOTY KOMPONENTÙ MÌØENÍ PØENOSOVÉ TRASY (CHANNEL) STP FTP UTP T ída E / cat, MHz 250 MHz 250 MHz 250 MHz 1 Giga 1 Giga 1 Giga 1 Giga 0,09 0,32 max. 0,32 max. 29,8 16 min. 16 min. 51,3 46 min. 46 min. 0,09 0,32 max. 0,32 max. 29,8 16 min. 16 min. 51,3 46 min. 46 min. 0,09 0,32 max. 0,32 max. 29,8 16 min. 16 min. 51,3 46 min. 46 min. 25,7 30,7 max. 35,9 max. 38,8 10 min. 8 min. 53,9 35,3 min. 33,1 min. LCS 2 51,21 51,21 51,21 28,2 (1) Mìøeno pro každý par 3-6 a

16 14

17 LCS 2 METALICKÉ INSTALACE Kompletní systém až do 10 Gbits/s Konektory Viz strana 16 až 19 LCS 2 METALICKÉ INSTALACE Patch panely Viz strana 21 až 23 Propojovací a datové kabely Viz strana 24 až 25 15

18 16

19 Nový LCS 2 konektor Výkonnost instalace 1 Nový LCS 2 konektor je základním prvkem, který pøispívá k výkonnosti systému LCS 2. Bìhem nìkolika vteøin získáte perfektní propojení zaruèující optimální výkonnost permanent linku mezi patch panelem a zásuvkou RJ45 (viz strana 50). 2 LCS 2 METALICKÉ INSTALACE Protáhnìte kabel zadní èástí konektoru. Oznaèení barevným kódem T 568A a T 568B. Pro všechny na trhu dostupné kabely: U/UTP, F/UTP a SF/UTP. 3 Rozple te páry a vložte je do drážek. Konstrukce konektoru automaticky dodržuje požadované max. 13mm rozpletení. 4 Nasaïte pøední èást konektoru. Nezámìnný systém umožòuje snadné správné spojení èásti konektoru. Otoèením zajistìte spojení. Jednoduchým otoèením se všechny páry rovnomìrnì pøipojí. Odstøihnìte konce vodièù a konektor je zapojený! 17

20 Nový konektor LCS 2 Výkonnost ve všech kategoriích Nový LCS 2 konektor se systémem rychlého pøipojení datového kabelu je dostupný ve všech kategoriích pro patch panely i pro datové zásuvky. Konektor LCS 2 Cat. 6 A STP stínìný 500 MHz - 10 Giga. Konektor LCS 2 Cat. 6 STP stínìný 250 MHz - 1 Giga. Konektor LCS 2 Cat. 6 FTP a UTP 250 MHz - 1 Giga. Konektor LCS 2 Cat. 5e FTP a UTP. 2 provedení konektoru - zásuvka RJ45 - patch panely 18

21 Nový konektor LCS 2 Klasické provedení Konektor je také dostupný v klasické verzi pøipojení datového kabelu pomocí nástroje 110, který poskytuje výhodu automatického ustøihnutí vodièù datového kabelu. LCS 2 METALICKÉ INSTALACE Konektory LCS 2 verze 110, cat. 6 UTP a cat. 5e UTP provedení. Pøipojení nástrojem 110. Pøipojení nástrojem 110 je dostupné také pro patch panely 19

22 20

23 LCS 2 patch panely Snadná instalace a údržba Koncepce nových LCS 2 patch panelù zjednodušuje instalaci a údržbu. Pøehledné uspoøádání kabelù pomocí kabelových spon, bloky se 6 konektory RJ45, samostatné nacvaknutí/vycvaknutí konektoru do/z patch panelu. LCS 2 METALICKÉ INSTALACE Lepší organizace kabelù Každý kabel má svojí kabelovou sponu Jednoduchý pøístup Snadné vycvaknutí LCS 2 konektorù 21

24 Nové LCS 2 Patch panely Výkonnost provedení Rychlé upevnìní Inovativní systém rychlého upevnìní nabízí rychlou a jednoduchou montáž 19 panelù Patch panel dodávaný se systémem rychlého upevnìní. Univerzální montáž. Rychlé upevnìní patch panelu. Nové LCS 2 panely lze vybavit: Telefonní bloky F blok pro p enos video signálu LC blok s kazetou pro optická vlákna 22

25 Nové LCS 2 Patch panely Velkokapacitní provedení LCS 2 velkokapacitní patch panely zabezpeèují správný polomìr ohybu a proto není potøeba použít vyvazovací panely. LCS 2 METALICKÉ INSTALACE 24 portový 1U velkokapacitní patch panel dostupný v kategoriích 6A a 6. Nové LCS 2 patch panely jsou dostupné také ve verzi

26 Kabely a propojovací kabely Legrand Komplexnost a výkonnost Pro zajištìní komplexního øešení systémù LCS 2 cat.6a, cat.6 a cat.5e, nabízí Legrand ètyøi typy datových kabelù: U/UTP, F/UTP, S/FTP, SF/UTP. Vysoká úroveò výroby Jsou vyrábìny podle standardù vysoké kvality, se zesílenou izolací pro snížení útlumu pøeslechu a udržení optimálního odstupu mezi jednotlivými páry. Datové kabely Legrand navržené pro systémy LCS 2 cat.6a, cat.6 a cat.5e zajiš ují vysokou výkonnost permanent linku od patch panelu až po zásuvku RJ45. Navíc Legrand nabízí kabely ve dvou verzích opláštìní: LSOH a PVC. Laboratoø 3P certifikovala všechny datové kabely Legrand ve shodì s normami ISO 11801, ÈSN EN a TIA/EIA-568-C. Více v katalogových listech. Kabel Legrand cat.6 F/UTP Kabel Legrand cat.6 SF/UTP Kabel Legrand cat.6a F/UTP 24

27 CAT. 7 S/FTP KABEL 100 OHM CAT. 6A F/UTP KABEL 100 OHM CAT. 6 U/UTP KABEL 100 OHM CAT. 6 F/UTP KABEL 100 OHM CAT. 6 SF/UTP KABEL 100 OHM CAT. 5e U/UTP KABEL 100 OHM CAT. 5e F/UTP KABEL 100 OHM PLÁŠ LSOH dle NFC samozhášivý dle IEC & NFC Ø 7,5 mm - Barva žlutá RAL 1018 LSOH dle NFC samozhášivý dle IEC & NFC Ø 7,8 mm - Barva žlutá RAL 1018 PVC nebo LSOH dle NFC samozhášivý dle IEC & NFC Ø 6,4 mm - Barva modrá RAL 5015 PVC nebo LSOH dle NFC samozhášivý dle IEC & NFC Syntetický vod odolný nát r Ø 7 mm - Barva modrá RAL 5015 PVC nebo LSOH dle NFC samozhášivý dle IEC & NFC Syntetický vod odolný nát r Ø 7,7 mm - Barva modrá RAL 5015 PVC nebo LSOH dle NFC samozhášivý dle IEC & NFC Ø 5,2 mm - Barva sv tle šedá RAL 7035 PVC nebo LSOH dle NFC samozhášivý dle IEC & NFC Ø 5,5 mm - Barva sv tle šedá RAL 7035 ZNA ENÍ LEGRAND páry 23 AWG S/FTP 100 Ohm LSOH CAT MHz - VERIFIED Až ISO IEC EN TIA/EIA 568C - VPN/NVP.... výrobní série + délka v metrech LEGRAND páry 24 AWG S/UTP 100 Ohm LSOH CAT. 6A 500 MHz - VERIFIED TO ISO IEC EN TIA/EIA 568C - VPN/NVP.... výrobní série + délka v metrech LEGRAND (4 páry nebo 2x4 páry) 24 AWG UTP 100 Ohm 250 Mhz (PVC nebo LSOH) CAT MHz - EC VERIFIED TO ISO IEC EN TIA/EIA 568A. výrobní série + délka v metrech LEGRAND (4 páry nebo 2x4 páry) 24 AWG FTP 100 Ohm 250 Mhz (PVC nebo LSOH) CAT MHz - EC VERIFIED TO ISO IEC EN TIA/EIA 568A. výrobní série + délka v metrech LEGRAND 4 páry 24 AWG SFTP 100 Ohm 250 Mhz (PVC nebo LSOH) CAT MHz - EC VERIFIED TO ISO IEC EN TIA/EIA 568A. výrobní série + délka v metrech LEGRAND obj.. (4 páry nebo 2x4 páry) 24 AWG UTP 100 Ohm (PVC nebo LSOH) CAT. 5e EC VERIFIED TO ISO IEC EN TIA/EIA 568A. výrobní série + délka v metrech LEGRAND obj.. (4 páry nebo 2x4 páry) CAT. 5e EC VERIFIED TO ISO IEC EN TIA/EIA 568A. výrobní série + délka v metrech SKLADOVACÍ/P EPRAVNÍ TEPLOTA PROVOZNÍ TEPLOTA 0 až +50 C -20 až +60 C 0 až +50 C -20 až +60 C 0 až +50 C -20 až +60 C 0 až +50 C -20 až +60 C 0 až +50 C -20 až +60 C -15 až +70 C +5 až +40 C -15 až +70 C +5 až +40 C LCS 2 METALICKÉ INSTALACE P esné uložení vodi v konektoru a ochranné zakon ení zajiš ují spolehlivé spojení. Dostupné ve více barevných provedeních. Individuálnì testované propojovací kabely Propojovací kabely Legrand zabezpeèují vysokou kvalitu spojení v rámci kabelážního systému, tak jako ostatní komponenty. Legrand proto klade velký dùraz na kvalitu propojovacích kabelù, které jsou certifikovány ve zkušebnách 3P. Viz katalogové stránky. Testování všech parametrù Propojovací kabely jsou individuálnì testovány pro kvalitu spojù a propustnost. Mìøené jsou všechny parametry: CR, ACR, NEXT, Return Loss, Attenuation, atd. Propojovací kabely, které nesplòují požadované hodnoty, jsou vyøazovány. Tyto zkoušky zabezpeèují pøenosový výkon mezi obìma konci u obou tøíd D a E. Univerzální propojovací kabely Dostupné v cat. 6A, cat. 6 a cat. 5e a ve tøech typech kabelù (U/UTP, F/UTP a SF/UTP). Propojovací kabely Legrand jsou k dostání v rùzných délkách, což umožòuje znaènou flexibilitu celého systému. 25

28 26

29 LCS 2 OPTICKÉ INSTALACE Jednoduchá a spolehlivá volba Optická vana Viz strana 28 až 29 LCS 2 OPTICKÉ INSTALACE Zakonèení vlákna konektorem Viz strana 30 až 31 27

30 28

31 LCS 2 optická vana Úplná pøístupnost a snadné navinutí. Nová LCS 2 optická vana poskytuje vìtší komfort pro instalaci i pro údržbu. Vyztužení usnadòující otevírání a uzavírání, koncová poloha sklonìná o 30 pro úplnou pøístupnost, navíjení vláken zajištìno vestavìným navíjecím pøíslušenstvím LCS 2 OPTICKÉ INSTALACE 19 optická vana. Umožòuje osazení až 4 optických blokù: od 24 x ST nebo SC, 48 x LC. Vybavena úchyty. Výška 1U. 19 Velkokapacitní optická vana Umožòuje osazení až 3 optických blokù: od 36 x ST nebo SC, 72 x LC. Vybavená úchyty. Výška 1U. 30 Úplná pøístupnost. Koncová poloha sklonìná pod uhlem 30. Snazší organizace kabelù. Integrované navíjecí pøíslušenství. Vzadu opatøeno koncovkou umožòující pøipojení vstupujících kabelù. Lze osadit kterýmkoliv optickým blokem Blok s konektory LC pro 19 optickou vanu Blok s konektory SC pro 19 optickou vanu Blok s konektory SC pro 19 velkokapacitní optickou vanu 29

32 Zakonèení vlákna konektorem Legrand jednoduchost a výkonnost Øešení Legrand, vèetnì rychlé montáže konektorù krimpováním a pøedkonektorované trasy na zakázku, významnì pøispívají k dostupnosti optických instalací pro instalatéry, a to zejména pro spojení v rámci budovy nebo mezi budovami, na vzdálenost menší než 2 kilometry. 1 2 K zakonèení Legrand krimpovacích konektorù je tøeba pouze 3 minuty. K zakonèení konektoru je tøeba pouze 2 až 3 minuty. Obj. è až jsou ve výrobì pøedleštìné konektory. Po provedení pøípravy vlákna na pøipojení není potøeba žádného dalšího lepení ani leštìní, a také není potøeba kontroly spojení pod mikroskopem! Ve výrobì pøedleštìné konektory a krimpovací sada zajiš ují jednoduchý proces pøipojení s vysoce kvalitním spojením. Oznaète a odizolujte vlákno Uøíznìte vlákno 3 4 Doporu ení Zvažte možnost rezervy n kolika optických vláken pro rozší ení instalace v budoucnu. Pokud nyní pot ebujete 2 nebo 4 vlákna, použijte kabel se 6 nebo 8 vlákny, nebo pokud nyní pot ebujete 6 až 8 vláken, použijte kabel s 10 nebo 12 vlákny. Zkontrolujte mikroskopem pøesnost øezu Vložte vlákno do konektoru 5 6 Srovnejte uvnitø konektoru Zakrimpujte konektor 30

33 Pøedkonektorované optické kabely Pøedkonektorované trasy na zakázku: úspora èasu a minimalizace rizika špatného uøíznutí vlákna. Objednávka øešení dle vašich požadavkù: pøedkonektorované a ve výrobì testované kabely, ušetøí èas instalace a zároveò zajistí vysokou úroveò spolehlivosti spojení. To minimalizuje riziko chyby bìhem instalace, a tím zjednodušuje mìøící test. Co je souèástí dodávky? Každý kabel je dodáván spoleènì s osvìdèením o testech. Délka v metrech od konektoru po konektor. Kabely do 50m jsou dodávané v krabicích (možnost cívky) a nad 50m na cívce. Konektory jsou opatøeny ochranným pláštìm. Souèásti je i protahovací ucpávka. Kabely multimode 62,5/125 m vyhovují kategorii OM1, 50/125 m OM2 nebo OM3 a singlemode kategorii OS1. LCS 2 OPTICKÉ INSTALACE Jak správnì definovat vaše požadavky 1. Až jsou dokonèeny vaše pøípravné instalaèní práce, vymìøte požadovanou délku kabelu. 2. Uveïte požadovaný typ vlákna: - vnitøní, vnitøní/venkovní nebo venkovní - multimode 62,5/125 m nebo 50/125 m nebo singlemode 9/125 m - poèet vláken (4,6, 12, 24 pro vnitøní, venkovní a vnitøní/venkovní aplikace) 3. Definujte typ konektoru: ST, SC nebo LC. 4. Uveïte upøednostòovaný typ balení: krabice nebo cívka. Pro další informace Nás prosím kontaktujte 31

34 32

35 LCS 2 ROZVÁDÌÈE Jednoduchá instalace a snadná údržba Stojanové rozvádìèe Viz strana 34 až 37 LCS 2 ROZVÁDÌÈE Rack Viz strana 38 až 39 Serverové rozvádìèe Viz strana 40 až 41 Nástìnné rozvádìèe Viz strana 42 až 43 33

36

37 19 LCS 2 stojanové rozvádìèe pøehledná organizace kabelù a propojovacích kabelù 1 Provedení nových LCS 2 rozvádìèù usnadòuje organizaci kabeláže. Snadné propojení rozvádìèù a pomocných polí pro kabeláž, kabelové vstupy pro jednoduchý prùchod kabelù, nové vyvazovací panely zabezpeèují perfektní propojování Rozvádìèe Konstrukce rozvádìèe umožòuje snadný prùchod kabelù vrchními nebo spodními kabelovými vstupy. V pøípadì omezeného prostoru, lze rozvádìè kompletnì rozmontovat. LCS 2 ROZVÁDÌÈE 5 Dodržení polomìru ohybu kabelu Vyvazovací panely s kabelovými sponami chrání a správnì organizují kabeláž. 2 Optimální organizace kabeláže Dostateèný prostor pro organizaci, èi upevnìní i velkého množství kabelù. 3 4 Propojovací podstavec Chrání kabeláž a garantuje správný polomìr ohybu mezi rozvádìèem a drátovými organizátory. Snadný prùchod kabelù Rozvádìèe jsou vybaveny pøedlisovanými kabelovými vstupy formátu 19, které umožòují montáž vyvazovacích panelù. 35

38

39 19 LCS 2 stojanové rozvádìèe jednoduchá montáž 1 Nové LCS 2 rozvádìèe lze velice snadno smontovat nebo rozmontovat. Díky konstrukci nových LCS 2 rozvádìèù, které lze velice snadno smontovat, a rozmontovat (odnímatelné boèní a zadní panely), lze ušetøit znaèné množství èasu. LCS 2 ROZVÁDÌÈE Snadná instalace Dvojité znaèení vertikálních lišt Úplná dostupnost Konstrukce, kterou lze kompletnì rozmontovat. Automatické uzemnìní Uzemòovací klipy zabezpeèují automatické uzemnìní boèních a zadních panelù. Konfigurace vytvoøené dle individuálních potøeb 2 rozvád e ší ky 600 mm s pomocným vyvazovacím polem. 2 rozvád e ší ky 800 mm spojené vedle sebe. 37

40

41 LCS 2 19 open rack Progresivní organizace kabeláže Nové LCS 2 open racky nabízejí dokonalou organizaci kabeláže pro optimalizaci výkonnosti vaší sítì. Kromì pevnosti konstrukce, poskytuje systém organizace kabeláže u LCS 2 open rackù vysokou flexibilitu a možnosti rozšíøení, èi zmìn v budoucnosti. LCS 2 ROZVÁDÌÈE Inovaèní klece pro vedení kabeláže Se samostatným kanálem pro každý rack a krytu, který lze otevøít z obou stran vyvazovací panely s kryty S prùchody pro svislou a vodorovní organizaci propojovacích kabelù. 2 Integrovaný kabelový žlab Který zajistí dodržení polomìru ohybu a organizaci kabelových tras. 3 4 Konstrukce z lehké nerezavìjící kombinace hliníku a oceli. S èernou povrchovou úpravou, zajiš ující výbornou ochranu proti poškrábání. 39

42

43 LCS 2 19 Serverové rozvádìèe Úplná pøístupnost 1 Nové LCS 2 serverové rozvádìèe byly navrženy tak, aby zajistili úplnou pøístupnost pøi manipulaci. Úplná pøístupnost není zabezpeèena jenom díky dveøím a panelùm, ale také díky vrchním pøedlisovaným kabelovým vstupùm a spodním otvorùm v podlaze. LCS 2 ROZVÁDÌÈE Uzamykací systém dveøí a panelù bez použití klíèe - pøední dveøe s rukojetí. - perforované pøední a zadní dveøe - 80% mikroperforace. 2 3 Prùchod kabelù - 19 horní pøedlisované kabelové vstupy - spodní otvory v podlaze. Kabelové trasy Beznástrojové uchycení drátových žlabù Cablofil do držákù. 41

44

45 19 LCS 2 nástìnné rozvádìèe Snadný pøístup, vysoce kvalitní provedení 1 Nové LCS 2 nástìnné rozvádìèe lze instalovat všude tam, kde je kladený dùraz na výsledný vzhled instalace. Odnímatelné boèní panely a flexibilní kabelové vstupy (v pevném provedení) usnadòují pøístup pro rychlou instalaci a snadnou údržbu.. Úplná dostupnost Také u výklopného provedení, které umožòuje snadný pøístup zezadu. Odnímatelné boèní panely u všech LCS 2 provedení. 2 LCS 2 ROZVÁDÌÈE Flexibilní kabelové vstupy Pøedlisované vstupy ve formátu instalaèních lišt DLP. 3 Vysoce kvalitní provedení Zaoblené sklenìné dveøe se sítotiskem. Také dostupné v 10 verzi Kompaktní: LCS 2 nást nné rozvád e pro malé kancelá e. 43

46 44

47 LCS 2 PRACOVNÍ MÍSTO sí vždy po ruce Konsolidaèní body Viz strana 46 až 47 LCS 2 PRACOVNÍ MÍSTO Typy instalací Viz strana 48 až 49 Zásuvky RJ 45 Viz strana 50 až 51 Wi-Fi Viz strana 52 až 53 45

48 46

49 Konsolidaèní body LCS 2 snadné vytvoøení a rozšíøení poètu pøipojení Nové LCS 2 konsolidaèní body s pøipojením na prùbìžné zásuvky RJ45/RJ45 Mosaic nabízí vysokou flexibilitu. Pøipojení v blízkosti pracovního místa poskytuje vysokou flexibilitu, metaliku a optiku lze osadit do jedné krabice a to vše pøi garanci LCS 2 výkonnosti. Optická/metalická jednotka Metalický a optický blok je umístnìný vedle sebe ve stejné krabici. LCS 2 PRACOVNÍ MÍSTO Optická kazeta pro navinutí vláken. Celkem lze osadit až 2 bloky po 6 konektorech RJ 45 Konsolidaèní bod v blízkosti pracovního místa (viz další strana). LCS 2 Mosaic prùbìžné zásuvky RJ45/RJ45: Rychlé a spolehlivé pøipojení s možností osazení do všech typù instalací Programu Mosaic Prubežná zásuvka RJ45/RJ45 pro propojovací kabel RJ45/RJ45. 2 x ST optické adaptéry pro použití s optickými propojovacími kabely 47

50

51 Program Mosaic a ostatní øešení cable managementu Sítì na dosah ruky. Na zdi pomocí instalaèních lišt DLP, v podhledu se sloupky DLP, v podlaze použitím podlahových krabic a podlahových zásuvkových blokù nebo po ruce se stolními zásuvkovými bloky a minisloupky. Jsou vhodné pro jakákoliv øešení pracovního místa. 1 2 LCS 2 PRACOVNÍ MÍSTO Minisloupky Sloupky Cablofil Instalaèní lišty DLP Podlahové krabice Podlahové zásuvkové bloky 7 8 Komplexní øešení: Legrand systémy Cable managementu umožòují rozvod datových a napájecích kabelù od rozvádìèe až po pracovní místo. Zásuvkové bloky do zasedacích místností Stolní zásuvkové bloky 49

52 50 Zásuvka Mosaic RJ 45 uzamykací na klíc

53 Pøehlednost a bezpeènost s novými zásuvkami Mosaic Odlišení chránìných napájecích okruhù zabezpeèení citlivých pøístrojù (napø.: zdravotnických zaøízení). Odlišení a zabránìní pøístupu na záložní napájení zajištìní nepøetržitého napájení poèítaèù. V technické místnosti, v podhledu, nebo v podlahových krabicích a stolních zásuvkových blocích je dùležitá rychlá identifikace speciálních okruhù. Bezpeènostní kamery, pøístupové systémy, ovládání klimatizace, citlivé pøístroje, atd. Nové datové zásuvky LCS 2 Mosaic mají barevné clonky ve stejných barevných provedeních, jako zásuvky pro silové okruhy. Èlenìní speciálních napájecích okruhù pro oddìlení speciálních zaøízení v budovì. LCS 2 PRACOVNÍ MÍSTO Èlenìní sítí pomocí oddìlení citlivých aplikací. Odlišení citlivých datových sítí a zabezpeèení jejich pøístupu použitím clonek, které lze blokovat pomocí klíèe. Odlišení sítí se vzdáleným ovládáním (PoE konektory) pro telefonní a video aplikace pøes IP atd. RJ45 Datové zásuvky Legrand dalších øad, osazené novými konektory LCS 2 Mosaic Céliane Valena 51

54 52

55 Wi-Fi, kterou lze instalovat podobnì jako zásuvku RJ45 Wi-Fi pøístupové body lze instalovat všude tam, kde je požadovaný neomezený pøístup poèítaèù na sí. Lze je jednoduše instalovat jako zásuvku RJ45 do jakékoliv instalace Programu Mosaic. Legrand garantuje stabilní výkonnost a životnost produktù (viz strana 57). Wi-Fi pøístupové body: absolutní mobilita... - v místech, kde pracuje více Wi-Fi sítí spoleènì, optimalizuje rychlost pøipojení v celé budovì. (v souladu se standardem a + b/g a n). - v recepcích a chodbách poskytuje pøístup kdekoliv uvnitø budovy (v souladu se standardy b/g a n). - sdílená pracovní místa pro pevné pøipojení PC a pro mobilní bezdrátové pøipojení uživatelù (v souladu se standardem a + b/g a n). LCS 2 PRACOVNÍ MÍSTO Wi-Fi pøístupové body lze montovat do jakékoliv instalace Programu Mosaic: Sloupky, minisloupky, instalaèní lišty DLP, podlahové krabice atd., pod omítku nebo na Cablofil. LCS 2 PoE napájeèe: Napájení Wi-Fi pøístupových bodù z patch panelù 230 V DATA + NAPÁJENÍ Datový kabel VSTUP Data (switch) VÝSTUP DATA + NAPÁJENÍ Propojovací kabel RJ 45 konektory Patch panel 53

56 54

57 Nový LCS Pro 2 software Návrh LCS 2 rozvádìèe za pár minut S novým LCS Pro 2 software lze velice snadno a rychle vybrat vhodné produkty, vytvoøit vizualizaci datového rozvádìèe, atd. LCS 2 SERVIS Automatické navržení a vyhledání produktù dle vašich parametrù. Vizualizace datového rozvádìèe s možností modifikací a úprav. Pro více informací Kontaktujte Legrand Jednoduché vytvoøení projektové dokumentace Technická specifikace, vytvoøení objednávky, možnost vytištìní dokumentù. 55

58 Školení systémù strukturované kabeláže: Top-level školení Legrand Ve spolupráci s odborníky, Legrand nabízí praktické školení a workshopy. Pøednášející jsou zkušení odborníci, kteøí mluví vaším jazykem a rozumí vašemu byznysu. Proto nabízíme pouze užiteèné a praktické kurzy Komplexní kurzy Základy pro správné navržení vašeho projektu, jeho realizace a testu instalace. Na školení se dozvíte informace o rùzných typech optické páteøní sítì a rùzné provedení optických spojù, v souladu s platnými standardy Na školení vám pøedstavíme rùzná øešení strukturované kabeláže pro vaše zákazníky. Øešení, která s velkou rezervou vyhovují všem standardùm. 56

59 Dvì záruky pro zajištìní životnosti vaší instalace 20-ti letá systémová záruka: Legrand poskytuje záruku výkonnosti systémù LCS 2 cat.6a, LCS 2 cat. 6 nebo LCS 2 cat. 5e pro permanent link nebo channel. 20-ti letá záruka komponentù systému: Legrand poskytuje prodloužení záruky komponentù z 2 na 20 let na všechny produkty použité v instalaci permanent link nebo channel. - Záruka komponentù systémù LCS2 cat. 6A LCS 2 cat. 6 nebo LCS 2 cat. 5e: 20-ti letá záruka pro komponenty instalace se vztahuje na: patch panely, zásuvky RJ45, kabely a propojovací kabely. Pùvodní 2 letá záruka je tak prodloužená na 20-ti letou. Zásuvky Systémová záruka pro kanál (channel): Kanál je definován normou jako spojení tìchto komponentù: propojovací kabel, patch panel, kabel, zásuvka RJ45, pøipojovací kabel. Bìhem testu instalace je kanál mìøen nad max. délku 100m, která je daná normou. Patch panel Patch panel Záruka výkonnosti Zásuvky Aktivní prvek Kabely Kabely a propojovací kabely Po íta Výkonnost instalace musí být zaruèená i z èasového hlediska. To je dùvod, proè Legrand poskytuje záruku na výkonnost a komponenty systémù LCS 2 na 20 let. Podmínky 20-ti leté systémové záruky Jako v pøípadì každé jiné záruky, tak i pøi 20-ti leté systémové záruce Legrand musí být dodrženy urèité podmínky. Tyto podmínky jsou v souladu s instalaèními zvyklostmi spoleèností, které se specializují na instalace strukturovaných kabeláží. Hlavní podmínky jsou uvedeny níže a jsou vyòaty z Certifikaèního protokolu spoleènosti Legrand pro získání systémové záruky. Instalaèní firma musí skladovat materiál ve vhodných skladovacích prostorách. Instalace musí být provedena v souladu se všemi níže uvedenými podmínkami certifikace. Všechny použité prvky systému musí být produkty Legrand LCS 2 cat. 6A, LCS 2 cat. 6 nebo LCS 2 cat. 5e Všechny propojovací kabely musí být výrobkem Legrand. Maximální délka propojovacích a pøípojných kabelù musí být 5 m. Instalace musí být provedena v souladu s normou ÈSN EN 50174, ÈSN EN a UTE C v aktuálním znìní v dobì zapoèetí procesu žádosti o záruku. Pøed stvrzením 20-ti leté systémové záruky zkontroluje zástupce spoleènosti Legrand mìøící protokol a porovná jej s hodnotami uvedenými v normì. Instalaèní firma musí být certifikovaným partnerem a je povinná dodat zastoupení Legrand ÈR následující dokumenty: - Mìøící protokol sítì pro kanál (channel) a nebo permanent link - Formuláø 14 hlavních bodù výkonnosti systému orazítkovaný a stvrzený podpisem jako souhlas s dodržením uvedených bodù - Seznam všech objednacích èísel a jejich množství použité v rámci dané instalace - Schéma datových rozvádìèù a zásuvek RJ 45. Rozšíøení a modifikace sítì musí splòovat všechny výše uvedené podmínky. LCS 2 SERVIS 57

60 LCS 2 systém Str. 60 LCS 2, pøedstavení systému NOVINKA Str. 66 LCS 2, cat. 6A patch panely a patch bloky LCS 2 metalické instalace NOVINKA Str. 74 LCS 2, cat. 6 zásuvky RJ 45 NOVINKA Str. 81 LCS 2, pasívní rozboèovaèe a adaptéry LCS 2 optické instalace Str. 84 LCS 2, optické kabely LCS 2, systém strukturované kabeláže LCS 2, stojanové a nástìnné rozvádìèe NOVINKA Str. 92 LCS 2, 19" open racky a serverové rozvádìèe NOVINKA Str. 98 LCS 2, 19" pøíslušenství NOVÉ PRODUKTY Nový LCS 2 konektor pro perfektní pøipojení a optimální výkonnost (str. 66) Nová LCS 2 optická vana Pro jednoduchý pøístup a snazší organizaci kabelù (str. 86) 58

61 Str. 62 LCS 2, Výbìrová tabulka pøístrojù, rozvádìèù a pøíslušenství NOVINKA Str. 67 LCS 2, cat. 6A kabely, propojovací kabely, konsolidaèní body NOVINKA Str. 69 LCS 2 cat. 6A zásuvky RJ 45 NOVINKA Str. 70 LCS 2, cat. 6 patch panely a patch bloky NOVINKA Str. 71 LCS 2, cat. 6, kabely, propojovací kabely, konsolidaèní body, prùbìžné zásuvky NOVINKA Str. 76 LCS 2, cat. 5e patch panely a patch bloky NOVINKA Str. 77 LCS 2, cat. 5e kabely, propojovací kabely, konsolidaèní body, prùbìžné zásuvky NOVINKA Str. 79 LCS 2, cat. 5e zásuvky RJ 45 NOVINKA Str. 80 LCS 2 : panely, bloky, switche, PoE, atd. Str. 81 LCS 2, pøíslušenství pro instalaci NOVINKA Str. 82 Telefonní patch panely a kabely Str. 82 Switche a Wi-Fi pøístupové body v Programu Mosaic Str. 85 LCS 2, krimpovací souprava a konektory NOVINKA Str. 86 LCS 2, 19" optická vana, bloky, a pøevodníky optika/metalika Str. 87 LCS 2, optické adaptéry Mosaic a další optické pøíslušenství Str. 88 LCS 2, optické propojovací kabely NOVINKA NOVINKA NOVINKA NOVINKA Str. 95 LCS 2 19" stojanové rozvádìèe Str. 99 LCS 2, organizace kabeláže Str. 95 LCS 2 Rozšíøitelné 19"stojanové rozvádìèe Str. 100 LCS 2, 19" nástìnné rozvádìèe Str. 96 Podstavce rozvádìèù a kabelové vstupy NOVINKA NOVINKA NOVINKA Str. 101 LCS 2, 10" nástìnné rozvádìèe Str. 97 Altis TM stojanové rozvádìèe Nové LCS 2 19" rozvádìèe Pro optimalizovanou organizaci kabeláže (str. 95) Nové zásuvky Programu Mosaic Pro lepší pøehlednost a bezpeènost (str. 74) 59

62 LCS 2 ROZVÁDÌÈE OPTICKÁ INSTALACE LCS 2 KONSOLIDA NÍ BODY - Rychlá instalace a snadná údržba - P ipojení blízko pracovního místa - Jeden konsolida ní bod lze osadit metalickým a optickým blokem sou asn METALICÁ INSTALACE METALICKÁ INSTALACE + P IPRAVENÝ PoE + 19" LCS² ROZVÁD E - 24 až 47 U, hloubka 600 až 1000 mm - Úplná dostupnost: Konstrukce odnímatelných bo ních a zadních panel umož uje velice snadnou montáž NOVINKA - Vyvazovací pomocné pole s organizátorem kabel pro optimalizaci kabel managementu NOVINKA - Propojovací podstavec pro ochranu kabeláže a garanci správného polom ru ohybu 19" LCS² NÁST NNÉ ROZVÁD E - 6 až 21 U, hloubka 400 až 600 mm - Odnímatelné bo ní panely umož ují rychlou instalaci a údržbu - Dostupný také v 10" provedení - Dostupný také ve výklopném provedení pro snadný p ístup zezadu VÝHODY SYSTÉMU Nový LCS 2 konektor RJ 45 je základem výkonnosti LCS 2 systému strukturované kabeláže Technické parametry: Výkonnost LCS 2 komponentù a systému je ovìøeno nezávislou laboratoøí 3 P Third Party Testing CLICK! 1 - Protáhn te kabel zadní ástí konektoru 2 - Rozple te páry a vložte je do drážek 3 - Nasa te p ední ást konektoru 4 - Oto ením zajistíte spojení Konektor cat. 6A Stín ný 500 MHz STP - 10 Giga Konektor cat. 6 stín ný 250 MHz STP - 1 Giga Konektor cat MHz FTP - 1 Giga Konektor cat. 5e FTP 60

63 LCS 2 KONEKTORY NOVINKA LCS 2 od rozvádìèe až po pracovní místo OPTICKÉ ADAPTÉRY - Pro p ipojení 2 vláken - Dostupné v provedení ST, SC a LC DATOVÉ ZÁSUVKY RJ 45 - Cat. 6A / cat. 6 / cat. 5e - S barevnými krytkami pro odlišení a zabezpe ení UZAMYKACÍ ZÁSUVKA RJ 45 Odlišení citlivých datových sítí a zabezpe ení jejich p ístupu použitím clonek, které lze blokovat pomocí klí e WI-FI P ÍSTUPOVÝ BOD - Napájení z patch panelu pomocí PoE napájecího bloku LCS 2 - Stejné p ipojení jako u zásuvky RJ 45 - Lze montovat do jakékoliv instalace Programu Mosaic DALŠÍ NÁSTROJE /// Software LCS PRO 2 : rychlý návrh rozvádìèe LCS 2 nìkolika kliknutími myši a konfigurace vaší sítì /// LCS 2 katalog a návody: pøehled kompletní nabídky LCS 2 Legrand nabízí stabilní a výkonný systém LCS 2, na který poskytuje 20-ti letou systémovou a produktovou záruku /// Školení: nezbytné pro správné provedení metalické a optické instalace PRODUKTY A SYSTÉMY I 61

64 Výbìrová tabulka pøístrojù, datových rozvádìèù a Pøíslušenství Sestavte si váš LCS 2 systém VÝBĚR ZÁSUVEK RJ 45 A MOSAIC WI-FI PŘÍSTUPOVÝCH BODŮ LCS 2 cat. 6A LCS 2 cat. 6 LCS 2 cat. 5e 1 modul 2 moduly STP Bílá UTP Bílá STP Bílá UTP Bílá moduly se sklonem 45 UTP Bílá S blokovacím systémem Antimikrobiální Zelená clonka Oranžová clonka STP Bílá UTP Bílá STP Bílá UTP Bílá STP Bílá FTP Bílá STP Bílá FTP Bílá Průběžná zásuvka RJ 45 / RJ 45 UTP Bílá Kombinovaná zásuvka Wi-Fi přístupové body Data/Data UTP Telefon/Data UTP Telefon/Telefon Se zásuvkou RJ 45, duplexní Duplexní VÝBĚR LCS 2 PATCH PANELŮ A KONEKTOROVÝCH BLOKŮ Patch panely osazené 1U STP s 24 konektory UTP Blok 6 konektorů RJ 45 STP UTP Záslepka Patch panel konfigurovatelný 1U Možnost osazení 4 bloky VÝBĚR PŘÍDAVNÝCH LCS 2 PANELŮ A BLOKŮ LCS 2 Telefonní panel 1U Osazený panel 4 bloky x 12 konektorů Telefonní blok Blok s 12 konektory RJ45 Kontakty 3-6/4-5 (digitální) Kontakty 4-5/7-8 (analogový) Kontakty 3-6/4-5 (digitální) Kontakty 4-5/7-8 (analogový) Ethernet/Ethernet UTP Bloky pasívních rozbočovačů Telefon/Ethernet UTP Telefon/Telefon Blok pro přenos video signálu 6 F konektorů Switch 7 konektorů RJ konektorů RJ optický konektor LC Napájecí blok PoE 4 vstupy/4 výstupy

65 Výbìrová tabulka pøístrojù, datových rozvádìèù a Pøíslušenství Sestavte si váš LCS 2 systém (pokraèování) VÝBĚR PRVKŮ PRO OPTICKOU INSTALACI Singlemode Multimode LC bloky Pro 6 vláken Vysokokapacitní 12 vláken SC bloky Pro 6 vláken ST bloky Pro 6 vláken Převodník metalika/optika 10/100 base T na 10/100 base SX base T na 1000 base SX/LX Switch 6 konektorů RJ optický konektor LC VÝBĚR 19 LCS 2 VYVAZOVACÍCH PANELŮ VÝBĚR 19 LCS 2 NAPÁJECÍCH BLOKŮ Optická vana 1U pro až 4 optické bloky Kazeta pro optické kabely pro umístnění do patch panelu Kovový, 2 osy rychlé upevnění Plastový s kartáčem zaklapávací Kovový s kartáčem rychlé upevnění 1 U U U U U U zásuvek 2P+T zásuvek 2P+T zásuvek 2P+T a vypínačem s kontolkou Napájecí bloky 2U 6 zásuvek 2P+T s dvoupólovým jističem zásuvek 2P+T nezáměnná pro UPS zásuvek Schuko, černá zásuvek Schuko, černá zásuvek 2P+T a vypínačem Napájecí blok s přepěťovou ochranou 2U s kontolkou Výměnný modul přepěťové ochrany Konfigurovatelný blok 2U Lze osadit až 16 moduly řady Mosaic Blok pro montáž přístrojů na DIN lištu IP 2x 2U Pro modulární přístroje Lexic VÝBĚR PROPOJOVACÍCH KABELŮ LCS 2 cat. 6A LCS 2 cat. 6 LCS 2 cat. 5e SF/UTP F/UTP U/UTP VÝBĚR KABELŮ (305 m v krabici nebo 500 m cívka) Impedance 100 Impedance 100 Impedance m m m m ,3 m ,6 m m m m m m m m m S/FTP 4 páry 500 m páry 500 m SF/UTP 2 x 4 páry 500 m m páry F/UTP 500 m x 4 páry 500 m m páry U/UTP 500 m x 4 páry 500 m

66 Výbìrová tabulka pøístrojù, datových rozvádìèù a Pøíslušenství Sestavte si váš LCS 2 systém (pokraèování) VÝBĚR 19 LCS 2 STOJANOVÝCH ROZVÁDĚČŮ Hloubka 600 mm Hloubka 800 mm Hloubka 1000 mm 24 U Šířka 600 mm U Šířka 600 mm U Šířka 600 mm Šířka 600 mm U Šířka 800 mm U Šířka 800 mm VÝBĚR 19 LCS 2 ROZŠIŘITELNÝCH ROZVÁDĚČŮ Hloubka 600 mm Hloubka 800 mm 42 U Šířka 600 mm Šířka 800 mm VÝBĚR 19 LCS 2 SERVEROVÝCH ROZVÁDĚČŮ Hloubka 1000 mm 42 U Šířka 600 mm Šířka 800 mm VÝBĚR PŘÍSLUŠENSTVÍ PRO 19 LCS 2 Pro rozváděče Pro rozváděče Pro rozváděče ROZVÁDĚČE hloubky 600 mm hloubky 800 mm hloubky 1000 mm 42 U pomocné pole Podstavec pro pomocné pole, výška 100 mm (1) (1) - Spojovací sada Sada 2 bočních desek pro podstavec (2) (2) (2) Perforované čelo podstavce, výška 100 mm Zadní část podstavce s kartáči, výška 100 mm Vodorovné upevňovací držáky kabelů Propojovací podstavec Hloubka 115 mm Pevné police Hloubka 200 mm Montáž na 2 vertikální 19 lišty Hloubka 360 mm Pevné police, rychlá montáž na 4 vertikální 19 lišty (mimo serverových rozváděčů) Pevná police, šroubové uchycení na 4 vertikální 19 lišty Výsuvné police, rychlá montáž na 4 vertikální 19 lišty (mimo serverových rozváděčů) Výsuvná police, šroubové uchycení na 4 vertikální 19 lišty Sada 2 upevněných pojezdů, šroubové uchycení na 4 vertikální 19 lišty Výška 100 mm Výška 200 mm Sada plné čelní a zadní desky pro podstavec Pro šířku 600 mm Pro šířku 800 mm VÝBĚR 19 LCS 2 DESEK PRO PRŮCHOD KABELŮ V HORNÍ A DOLNÍ ČÁSTI ROZVÁDĚČE A ZÁSLEPKA Pro rozváděče Plastová deska s kartáčovým vstupem, zaklapávací 1 U U Plastová zaslepovací plná deska, zaklapávací 1 U U Kovová deska s kartáčovým vstupem, rychlé upevnění 1 U U U Kovová zaslepovací plná deska, rychlé upevnění 2 U U VÝBĚR ORGANIZÁTORŮ KABELŮ Sada 3 ks držáků drátěných organizátorů kabelů Ploché drátěné organizátory kabelů Drátěné organizátory kabelů ve tvaru U Pro rozváděče š/h 600 mm Pro rozváděče š/h 800 mm Pro rozváděče h 1000 mm Pro rozváděče 33 U Pro rozváděče 42 U Šířka 200 mm Šířka 400 mm Drátěný organizátor kabelů pro montáž na vertikální lišty 19 Pro rozváděče 42 U, šířky 800 mm Sada 2 vertikálních kartá ových organizátor kabel Pro rozváděče 42 U, šířky 800 mm Sada pro zvýšení kapacity 19" rozváděče Pro rozváděče 42 U, šířky 800 mm VÝBĚR PRODUKTŮ PRO VENTILACI A PŘÍSLUŠENSTVÍ 2 ventilátory ventilační deska 3 U s ventilátory 230 V 3 ventilátory " ventilátorové jednotky Pro rozváděč hl. 600/800 mm Pro rozváděč hl. 800/1000 mm Termostat Rozsah teplot 5 až 60 C Sada 4 montážních koleček Sada 4 koleček pro serverové rozv Příslušenství Svítidlo 230 V Stabilizační sada Sada pro upevnění rozváděče k podlaze (1) Pro podstavec výšky 200 mm objednejte dvojnásobný poèet desek (2) Pro podstavec výšky 200 mm objednejte 2 sady (obj.è /53) 64

67 Výbìrová tabulka pøístrojù, datových rozvádìèù a Pøíslušenství Sestavte si váš LCS 2 systém (pokraèování) VÝBĚR 19 LCS2 NÁSTĚNNÝCH ROZVÁDĚČŮ A PŘÍSLUŠENSTVÍ PEVNÉ PROVEDENÍ VÝKLOPNÉ Hloubka 400 mm Hloubka 580 mm Hloubka 600 mm 6 U Výška 350 mm U Výška 500 mm U Výška 600 mm U Výška U Výška 1000 mm Hloubka 115 mm Pevné police Hloubka 200 mm Hloubka 360 mm Deska pro průchod kabelů s kartáčovým vstupem Příslušenství Ventilátor 230 V A Termostat Sada 4 montážních koleček VÝBĚR OPTICKÝCH PROPOJOVACÍCH KABELŮ ST/ST duplexní SC/SC duplexní SC/LC duplexní ST/SC duplexní LC/LC duplexní OS 1 (UPC) singlemode 9/125 μm OM 3 multimode 50/125 μm OM 2 multimode 50/125 μm 1 m m m m m m m m m m m m m m LC/ST duplexní 2 m VÝBĚR OPTICKÝCH KABELŮ (2000 M CÍVKA) Indoor/outdoor, odolný vůči hlodavcům Outdoor, vyztužený ocelí s odolností vůči hlodavcům 6 vláken vláken vláken LCS 2 KONSOLIDAČNÍ BODY LCS 2 cat. 6 LCS 2 cat. 5e Konsolidační bod osazený 12 konektory RJ45 Blok 6 konektorů RJ45 STP FTP UTP STP FTP UTP Příslušenství na optickou kabeláž pro konsolidační bod Konsolidační bod konfigurovatelný s možností osazení 2 bloky

68 NOVÝ SOFTWARE LCS PRO 2 > > > Návrh LCS 2 rozvádìèe za pár minut Legrand strukturovaná kabeláž LCS 2 cat. 6A patch panely, bloky konektorù NOVINKA Po zadání základních parametrù vašeho systému strukturované kabeláže, vám software LCS Pro 2 automaticky vytvoøí vizualizaci LCS 2 rozvádìèe a seznam komponentù LCS PRO 2 automaticky vyhledá a navrhne produkt dle vašich parametrù Konektor cat. 6A stín ný STP LCS PRO 2 vytvoøí vizualizaci datového rozvádìèe s možnosti úprav a zmìn podle potøeby LCS PRO 2 umožòuje jednoduché vytvoøení projektové dokumentace: technická specifikace, vytvoøení objednávky, možnost vytištìní dokumentù Balení Obj.. Patch panel cat. 6A osazený 24 konektory RJ45 panel vybavený systémem rychlého upevn ní vhodný pro jakýkoliv typ 19" rozvád e panel automaticky uzemní každý konektor pomocí uzem ovací sb rnice panel obsahuje zadní kabelové spony pro flexibilní manipulaci s jednotlivými kabely sou ásti balení je 24 konektor RJ45 LCS 2 cat. 6A se systémem rychlého p ipojení konektor bez použití nástroje konektory jsou ozna eny barevným kódem T568A a T568B dodávaný s barevnými etiketami s ísly od 1 do 24 V souladu se standardy ISO/IEC vyd. 2 dodatek 2, SN EN a TIA/EIA 568 C 19" panel - 1 U UTP panel UTP velkokapacitní panel STP panel kovové stín ní STP velkokapacitní panel kovové stín ní Modulární patch panel panel vybavený systémem rychlého upevn ní vhodný pro jakýkoliv typ 19" rozvád e panel automaticky uzemní každý konektor pomocí uzem ovací sb rnice panel obsahuje zadní kabelové spony pro flexibilní manipulaci s jednotlivými kabely Prázdný modulární patch panel lze osadit jakýmikoliv 4 bloky (i mix): - patch blok 6 konek tor RJ4 5 - telefonní blok - optická ka zeta - napájecí blok PoE - blok pro p enos video signálu - switch - blok y pasivních rozbo ova telefon/ Ethernet - p evodník metalika/optika - záslepka " panel 1 U Blok 6 konektorů RJ45 cat. 6A balení obsahuje 6 konektor RJ45 cat. 6A se systémem rychlého p ipojení konektor bez použití nástroje konektory jsou ozna eny barevným kódem T568A a T568B dodávány s barevnými íselnými etiketami V souladu se standardy ISO/IEC vyd.2 dodatek 2, SN EN a TIA/EIA 568 C STP blok kovové stín ní - 6 konektor RJ Záslepka pro 19" patch panely - erná 66

69 Legrand strukturovaná kabeláž LCS 2 cat. 6A kabely NOVINKA Legrand strukturovaná kabeláž LCS 2 cat. 6A propojovací kabely Balení Obj.. Kabely cat. 6A LSOH Kabely se 4 kroucenými páry nebo 2 x 4 kroucenými páry 100 Izolace LSOH: bezhalogenové Žlutá RAL 1018 Barevné zna ení TIA/EIA Spl ují požadavky normy ISO/IEC edice 2, dodatek 2, EN a TIA/EIA 568C U/UTP - 4 páry Ší ka pásma: 500 MHz 500 (1) Délka 500 m Dodáváno na cívce Hmotnost 25 kg F/UTP - 4 páry Ší ka pásma: 500 MHz 500 (1) Délka 500 m Dodáváno na cívce Hmotnost 25 kg F/UTP - 2x4 páry Ší ka pásma: 500 MHz 500 (1) Délka 500 m Dodáváno na cívce Hmotnost 65 kg S/FTP - 4 páry Ší ka pásma: 600 MHz (cat.7) 500 (1) Délka 500 m Dodáváno na cívce Hmotnost 30 kg Balení Obj.. Propojovací kabely RJ45 cat. 6A PVC Délka 1 m Délka 2 m Délka 3 m Délka 5 m LSOH Délka 1 m Délka 2 m Délka 3 m Délka 5 m Délka 1 m Délka 2 m Délka 3 m Délka 5 m PVC RJ 45 - RJ 45 Spl ují požadavky normy ISO/IEC edice 2, dodatek 2, EN a TIA/EIA 568C U/UTP nestíněný impedance 100 S/FTP stíněný impedance Délka 1 m Délka 2 m Délka 3 m Délka 5 m LSOH Délka 1 m Délka 2 m Délka 3 m Délka 5 m Délka 1 m Délka 2 m Délka 3 m Délka 5 m (1) po et metr v balení 67

70 LCS 2 KONSOLIDAÈNÍ BODY > > > Legrand strukturovaná kabeláž LCS 2 cat. 6A konsolidaèní body NOVINKA Flexibilní datový rozvod Maximální flexibilita s novými konsolidaèními body LCS 2 : centrální pøípojné místo blízko pracovního místa, které lze vybavit metalickou i optickou instalací Balení Obj.. Konsolidační body Pro vytvo ení flexibilního datového rozvodu v prostorech vybavených 1 až 12 zásuvkami RJ45 s p ipojením do hlavního datového rozvád e. Instaluji se do zdvojených podlah a podhled P ipojení k zásuvce RJ45 pomocí propojovacího kabelu na jedné stran ukon eného konektorem RJ45 a na druhé stran vodi i. Lze osadit switchem obj nebo PoE napáje em obj , nebo blokem se 6 konektory RJ45 obj V souladu se standardy SN EN , CEI 60950, ISO/IEC vyd. 2 dodatek 2, SN EN a TIA/EIA 568 C Technické parametry: - kr y t - polykarbonát - podstavec - polypropylén - R AL síla odolnosti blok s konektory proti vytržení: 100 N - pro upevn ní kabel na konsolida ní bod použijte VDI speciální v y va zovací pásk y. Konsolidační bod konfigurovatelný Možnost osazení bloky LCS 2 s konektory RJ45 cat. 6A (viz strana 6 6), cat. 6 (viz strana 70) a cat. 5e (viz strana 76), kazetou pro optické kabely, nebo záslepkou > Flexibilní instalace, která si zachová rezervu pro budoucí snadné vytvoøení nového pøipojení pracovního místa > Spolehlivé a rychlé pøipojení zásuvky RJ45 ke konsolidaènímu bodu použitím prùbìžných zásuvek RJ45/RJ45 nebo optických adaptéru a propojovacích kabelù. > Výkonnost celé instalace je garantována na celý systém LCS 2 vèetnì instalace konsolidaèního bodu. 68

71 Legrand strukturovaná kabeláž LCS 2 cat. 6A zásuvky RJ krytka Titan Zásuvky LCS 2 se systémem rychlého p ipojení konektor bez použití nástroje Lze p ipojit kabely drát AWG 22 až AWG 26 a také kabely licna AWG Kontakty jsou ozna eny dvojitým barevným kódem T 568 A a T 568 B V souladu se standardy ISO/IEC edice 2 dodatek 2, EN a TIA/EIA 568C Balení Obj.. Mosaic zásuvky RJ 45 cat. 6A STP kovové stínění Bílá Hliník Zásuvka RJ 45, STP, 1 modul Zásuvka RJ 45, STP, 2 moduly Zásuvka RJ 45 se zelenou clonkou, STP, 2 moduly Zásuvka RJ 45 s oranžovou clonkou, STP, 2 moduly Zásuvka 1 x RJ 45, STP, 2 moduly s náklonem 45 a s vodorovným a svislým upevn ním do podlahových krabic nebo sloupk STP - Zásuvka RJ 45 uzamykací 360 kovové stín ní V balení 5 zásuvek jsou dodávané 2 klí e Zásuvka RJ 45 s ervenou clonkou na klí, STP, 2 moduly UTP Zásuvka RJ 45, UTP, 1 modul Zásuvka RJ 45, UTP, 2 moduly Zásuvka RJ 45 se zelenou clonkou, UTP, 1 modul Zásuvka RJ 45 s oranžovou clonkou, UTP, 1 modul Zásuvka 1 x RJ 45, UTP, 2 moduly s náklonem 45 a s vodorovným a svislým upevn ním do podlahových krabic nebo sloupk UTP - Zásuvka RJ 45 uzamykací V balení 5 zásuvek jsou dodávané 2 klí e Zásuvka RJ 45 s ervenou clonkou na klí, UTP, 2 moduly Balení Obj.. Valena zásuvky RJ 45 cat. 6A STP kovové stínění Bílá Béžová Zásuvka 1 x RJ 45, STP, 1 výstup Zásuvka 2 x RJ 45, STP, 2 výstupy Hliník Zásuvka 1 x RJ 45, STP, 1 výstup Zásuvka 2 x RJ 45, STP, 2 výstupy Celiane zásuvky RJ 45 cat. 6A STP kovové stínění Zásuvku s 1 výstupem (1 x RJ 45) vytvo íte pomocí mechanizmu obj a krytky obj (bílá) nebo obj (titanová). Zásuvku s 2 výstupy (2 x RJ 45) vytvo íte pomocí 2ks mechanizmu obj a krytky obj (bílá) nebo obj (titanová) UTP Zásuvku s 1 výstupem (1 x RJ 45) vytvo íte pomocí mechanizmu obj a krytky obj (bílá) nebo obj (titanová). Zásuvku s 2 výstupy (2 x RJ 45) vytvo íte pomocí 2ks mechanizmu obj a krytky obj (bílá) nebo obj (titanová) Keystone konektory RJ 45 cat. 6A STP konektor kovové stín ní, se systémem rychlého p ipojení konektor bez použití nástroje UTP konektor se systémem rychlého p ipojení konektor bez použití nástroje Mosaic audio/video zásuvky viz str

72 Legrand strukturovaná kabeláž LCS 2 cat. 6 patch panely, bloky konektorù NOVINKA Konektor cat. 6 stín ný STP Balení Obj.. Patch panely cat. 6 osazené 24 korektory RJ45, beznástrojové konektory panel vybavený systémem rychlého upevn ní vhodný pro jakýkoliv typ 19" rozvád e panel automaticky uzemní každý konektor pomocí uzem ovací sb rnice panel obsahuje zadní kabelové spony pro flexibilní manipulaci s jednotlivými kabely sou ásti balení je 24 konektor RJ45 LCS 2 cat. 6 se systémem rychlého p ipojení konektor bez použití nástroje konektory jsou ozna eny barevným kódem T568A a T586B dodávaný s barevnými etiketami s ísly od 1 do 24 v souladu se standardy ISO/IEC vyd. 2 dodatek 2, SN EN a EIA/TIA 568 C 19" panel - 1 U UTP panel UTP velkokapacitní panel FTP panel FTP velkokapacitní panel STP panel kovové stín ní UTP cross-connect panel 24 pr b žných konektor RJ 45/RJ UTP cross-connect panel Patch panely cat. 6 osazené 24 konektory RJ 45, 110 připojení panel dodávaný se šrouby vhodný pro jakýkoliv typ 19" rozvád e sou ásti balení jsou 4 bloky po 6 konektorech RJ45 cat. 6 se systémem p ipojení 110 nástrojem konektory jsou ozna eny barevným kódem T 568 A a T 568 B dodávaný s barevnými etiketami s ísly od 1 do 24 v souladu se standardy ISO/IEC edice 2, dodatek 2, SN EN a TIA/EIA 568 C 19" panel - 1U UTP panel - p ipojení 110 nástrojem UTP uhlový velkokapacitní panel - p ipojení 110 nástrojem Balení Obj.. Modulární patch panel panel vybavený systémem rychlého upevn ní vhodný pro jakýkoliv typ 19" rozvád e panel automaticky uzemní každý konektor pomocí uzem ovací sb rnice panel obsahuje zadní kabelové spony pro flexibilní manipulaci s jednotlivými kabely Prázdný modulární patch panel lze osadit jakýmikoliv 4 bloky (i mix): - blok 6 konek tor RJ4 5 - telefonní blok - optická ka zeta - napájecí blok PoE - blok pro p enos video signálu - switch - blok y pasivních rozbo ova telefon/ Ethernet - p evodník metalika/optika - záslepka " panel - 1 U Blok 6 konektorů RJ45 cat. 6 balení obsahuje 6 konektor RJ45 cat. 6 se systémem rychlého p ipojení konektor bez použití nástroje konektory jsou ozna eny barevným kódem T568A a T586B dodávány s barevnými etiketami v souladu se standardy ISO/IEC vyd.2 dodatek 2, SN EN a EIA/TIA 568 C UTP blok FTP blok STP blok kovové stín ní Záslepka pro 19" patch panely - erná 70
