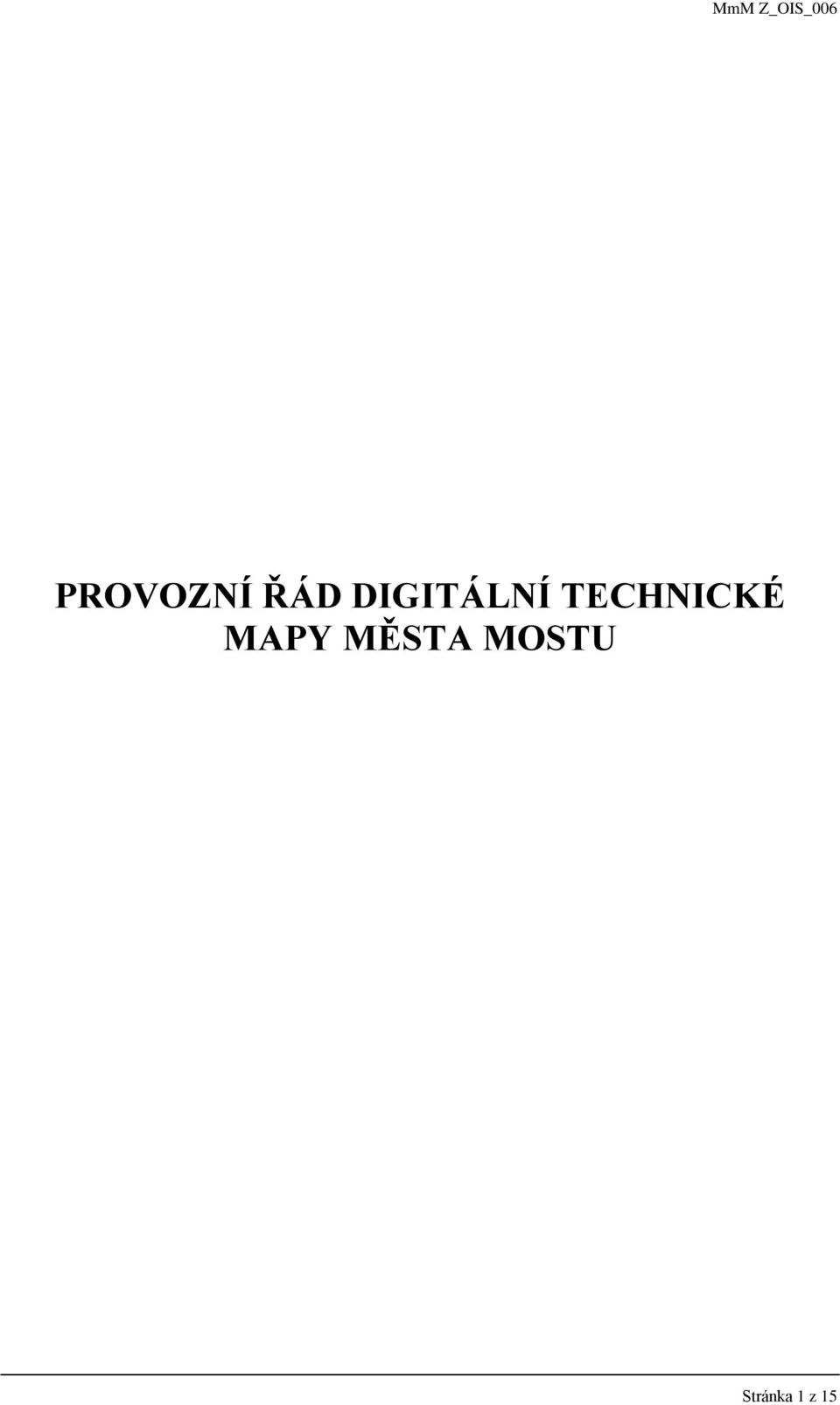

1 PROVOZNÍ ŘÁD DIGITÁLNÍ TECHNICKÉ MAPY MĚSTA MOSTU Stránka 1 z 15

2 OBSAH 1 ÚVOD Identifikační údaje provozovatele Charakteristika projektu DTMM Rozsah platnosti POUŽÍVANÉ POJMY A ZKRATKY PROVOZNÍ MODEL DTMM ORGANIZAČNÍ MODEL DTMM Provozovatel/město Most Partner OPRÁVNĚNÍ UŽIVATELÉ DTMM Partner Geodet Projektant Úředník Veřejnost Správce Dat Administrátor APLIKACE A MODULY Oblasti Webu DTMM Rozcestník DTMM Registrace Mapový klient Webové mapové služby Výdej dat Dokumenty Kontakty Matice uživatelských práv DATOVÉ STRUKTURY DTMM Atributová data Datový model Datový sklad Výměnné formáty DGN V8, DGN V Stránka 2 z 15

3 7.4.2 XML KONTAKTY A ODPOVĚDNÉ OSOBY AKTUALIZACE DAT DTMM Aktualizace průběhů inženýrských sítí Aktualizace ÚMPS OCHRANA DAT DTMM AKTUALIZACE PROVOZNÍ DOKUMENTACE DTMM ZÁVĚREČNÁ USTANOVENÍ ÚVOD Provozní dokumentace Digitální technické mapy města Mostu (DTMM) slouží pro správu, údržbu a provozování DTMM. Digitální technická mapa (DTM) je mapa velkého měřítka vedená počítačovými prostředky, s obsahem povrchové situace a prvky inženýrských sítí. Pojem DTM zavádí do právního řádu ČR novela zákona č. 200/1994 Sb., o zeměměřictví. DTM je dále zmíněna v zákoně č. 183/2006 Sb., o územním plánování a stavebním řádu (stavební zákon), kde je uvedena jako přípustný podklad pro pořizování ÚAP. Legislativní rámec pro budování DTM je dán zejména následujícími zákony a vyhláškami: 1) zákonem č. 200/1994 Sb., o zeměměřictví, 2) vyhláškou č. 233/2010 Sb., o základním obsahu technické mapy obce, 3) zákonem č. 183/2006 Sb., o územním plánování a stavebním řádu (stavební zákon). Hlavním cílem projektu DTMM je zajištění garantovaného jednotného mapového podkladu na správním území města Mostu a jeho efektivní správa. Provozovatelem projektu DTMM je statutární město Most/Magistrát města Mostu. 1.1 Identifikační údaje provozovatele Statutární město Most, Magistrát města Mostu Se sídlem: Radniční 1/2, Most 1, PSČ IČ: DIČ: Odbor: CZ Odbor Informačního systému/oddělení GIS 1.2 Charakteristika projektu DTMM DTMM představuje informační systém pro správu, vedení a evidenci jednotné technické mapy velkého měřítka na území města Mostu s obsahem prvků povrchové situace a inženýrských sítí. Informační systém DTMM je provozován formou portálového řešení, které poskytuje webové služby a aplikace pro oprávněné uživatele. Portálové řešení je označováno jako Web DTMM. Stránka 3 z 15

4 Aktualizace dat DTMM je zajištěna na základě spolupráce města Mostu zejména se správci sítí, stavebním úřadem a geodetickými subjekty. Aktuální data DTM jsou poskytována partnerům projektu DTMM formou webových služeb a aplikací, mezi které patří služby prohlížecí, stahovací, aktualizace dat. Výstupy a informace získané z DTMM nenahrazují vyjádření správců inženýrských sítí ani geodetický podklad pro projektovou činnost! 1.3 Rozsah platnosti Rozsah DTMM platí pro správní území obce Most (všech 18 katastrálních území) a platí pro všechny partnery a registrované uživatele v informační systému DTMM a všechny uživatele dotčené obecně závaznou vyhláškou města Mostu č. 4/2014, o vedení technické mapy obce. 2 POUŽÍVANÉ POJMY A ZKRATKY Datový sklad DTMM DGN DTMM Provozní dokumentace Rozcestník DTMM Smluvní vztah Geodatabáze ÚMPS a geodatabáze inženýrských sítí. Design File, výkresový soubor prostorových dat systému MicroStation. Digitální technická mapa města Mostu. Provozní řád DTMM upravující obsah, provoz a datové specifikace a zejména dokumenty Z_OIS_008, Z_OIS_011, Z_OIS_012, Z_OIS_013, Z_OIS_015 Představuje hlavní vstupní bránu (hlavní webovou stránku) Webu DTMM umožňující uživatelům přístup k webovým aplikacím. Poskytuje přístup ke službám, dokumentům, nástrojům a dalším informacím sloužícím pro provoz DTMM. Uzavřená smlouva o spolupráci při aktualizaci a správě DTMM. ÚMPS Účelová mapa povrchové situace je mapové dílo, které interpretuje vybrané objekty nacházející se pouze na zemském povrchu nebo nad ním. Web/Portál DTMM WMS XML Zakázka DTMM 3 PROVOZNÍ MODEL DTMM Informační systém webových aplikací a služeb projektu DTMM. Web Map Service, umožňuje sdílení geografické informace ve formě rastrů; webové rozhraní pro on-line publikaci geografických dat. Extensible Markup Language, rozšiřitelný značkovací jazyk ukládaný formou textového souboru. Slouží pro identifikaci žadatele a zpracovatele měření. Na projektu DTMM s městem Most spolupracují partneři (subjekty), kteří mají uzavřený smluvní vztah. Na základě smluvního vztahu získávají partneři přístup do informačního systému DTMM v rámci kterého: 1) se řídí Provozní dokumentací DTMM, 2) využívají aplikace a služby, Stránka 4 z 15

5 3) plní povinnosti dle smluvního vztahu a přidělené uživatelské role v systému. Přehled partnerů je uveden v Provozní dokumentaci DTMM, S_070 Provozní řád DTMM - Seznamu partnerů DTMM. 4 ORGANIZAČNÍ MODEL DTMM 4.1 Provozovatel/město Most 1) Statutární město Most vytváří a spravuje DTMM a za tímto účelem uzavírá smlouvy o spolupráci při aktualizaci a správě DTMM. 2) Garantuje jednotnou formu zpracování DTM v rámci systému DTMM. 3) Zajišťuje správu DTMM a provoz datového skladu DTMM a webových služeb. 4) Zajišťuje systematickou aktualizaci datového skladu DTMM a její distribuci (zpřístupnění) všem partnerům bezodkladně a pravidelně v dohodnutých termínech. 5) Koordinuje činnost všech partnerů za účelem naplnění předmětu a účelu DTMM. 6) Kontroluje dodržování Provozní dokumentace DTMM. 7) Vede a aktualizuje seznam partnerů projektu a jejich smluvních vztahů, který je uveden v Provozní dokumentaci DTMM v S_070 Provozní řád DTMM Seznam partnerů. 8) Vede evidenci o poskytnutí dat geodetům (fyzickým a právnickým osobám) Z_OIS_007 Evidence vstupů a výstupů DTMM. 9) Provádí kontrolní činnosti správy systému DTMM. 10) Udržuje aktuálnost Provozní dokumentace DTMM a upozorní ostatní uživatele na uveřejnění provedených změn (viz kap. 11). 11) Vydává obecně závaznou vyhlášku o vedení technické mapy obce, dle zákona č. 200/1994 Sb., 20 odst. 3., včetně přílohy č. 1 vyhlášky, kterou upřesňuje obsah technické mapy obce nad rámec základního obsahu technické mapy obce. 12) Poskytuje aktuální znění vyhlášky o vedení technické mapy obce včetně její přílohy č ) Dohlíží na dodržování vydané obecně závazné vyhlášky o vedení technické mapy obce, a to zejména na dokládání změn týkajících se obsahu DTM obce. 14) Řídí se Provozní dokumentací DTMM. 15) Při zadávání zakázek (projekce, investiční výstavba, územní plánování, studie, koncepční materiály) se řídí Provozní dokumentací DTMM a informuje partnery, projektanty a geodety o skutečnostech, které vyplývají z aplikace Provozní dokumentace DTMM. 16) Přiděluje role jednotlivým uživatelům DTMM. 4.2 Partner 1) Má uzavřen smluvní vztah s městem Most, na základě kterého se stává partnerem DTMM. 2) Po vykonání předchozího bodu získává přístup do Informačního systému DTMM v uživatelské roli DtmmPartner (viz kap. 4.1). Stránka 5 z 15

6 3) Řídí se Provozní dokumentací DTMM. 4) Při zadávání zakázek (projekce, investiční výstavba, studie, koncepční materiály) se řídí Provozní dokumentací DTMM a informuje projektanty a geodety o skutečnostech, které vyplývají z aplikace Provozní dokumentace DTMM. 5) Partner, který je správcem sítě, provádí zapracování dat průběhů inženýrských sítí pořízených v rámci Zakázky DTMM do svého informačního systému. 6) Pokud je partner správcem sítě, poskytuje průběhy inženýrských sítí do systému DTMM. 7) On-line formou webových mapových služeb WMS nebo ve čtvrtletních intervalech poskytuje aktuální průběhy svých sítí k jejich zapracování do datového skladu DTMM, pokud tato data má k dispozici v digitální podobě. 8) Určí svého zástupce pro jednání ve věci plnění předmětu a účelu DTMM. 5 OPRÁVNĚNÍ UŽIVATELÉ DTMM Partner - uživatelská role DtmmPartner Geodet - uživatelská role DtmmGeodet Projektant - uživatelská role DtmmProjektant Úředník - uživatelská role DtmmUrednik Veřejnost - uživatelská role DtmmVerejnost Správce dat Administrátor - uživatelská role DtmmSpravceDat uživatelská role ADMINISTRATOR Práva a povinnosti oprávněných uživatelů jsou uvedeny v následujících kapitolách. 5.1 Partner Právnická nebo fyzická osoba, která má uzavřen smluvní vztah s městem Most. Využívá aplikace a služby v režimu prohlížení a stahování dat. 1) Registruje se na Webu DTMM. 2) Odpovídá za správnost údajů vyplněných při registraci. 3) Využívá aplikace a služby DTMM uvedené v kap. 6. 4) Může stahovat data z datového skladu DTMM ve výměnných formátech uvedených v provozní dokumentaci DTMM. Data se vydávají periodicky a jsou k dispozici ke stažení v sekci pro výdej dat na Webu DTMM (viz kap ). 5) Využívá data z datového skladu DTMM pro svoji vlastní potřebu. 6) Využívá data z datového skladu DTMM ve svých informačních systémech. 7) Poskytuje data inženýrských sítí ve vektorové formě, pokud je správcem sítě. 8) Nahlíží do publikovaných dokumentů. Stránka 6 z 15

7 5.2 Geodet Právnická nebo fyzická osoba využívající aplikace a služby Webu DTMM. Žádá o Zakázku DTMM (o výřezy dat z datového skladu DTMM) ve formě tzv. aktualizační zakázky, kterou po geodetickém měření a zpracování vrací zpět. 1) Registruje se na webu DTMM. 2) Odpovídá za správnost údajů vyplněných při registraci. 3) Žádá o výdej dat z DTMM ve formě aktualizační zakázky ke zpracování aktualizačních dat ÚMPS. 4) Po geodetickém měření vrací zpracovaná aktualizační data zpět. 5) Při podávání žádosti o data a jejich odevzdání se řídí Provozní dokumentací DTMM. 6) Provádí aktualizaci vydaných dat ÚMPS v souladu s Provozní dokumentací DTMM, zejména s Z_OIS_008 Provozní řád DTMM Dokumentace zakázky DTMM. 7) Odpovídá za pravdivost údajů Zakázky DTMM. 8) Odpovídá za správnost měření a zpracování aktualizačních dat ÚMPS. 9) Neposkytuje data ze systému neoprávněným osobám. 10) Přijímá potvrzení o kontrole a akceptaci provedené aktualizace od správce dat. 11) Využívá aplikace a služby DTMM. 12) Nahlíží do publikovaných dokumentů. 5.3 Projektant Právnická nebo fyzická osoba využívající aplikace a služby Webu DTMM. Žádá o Zakázku DTMM (o výřezy dat z ÚMPS) ve formě tzv. uživatelské zakázky pro realizaci projekčních a koncepčních prací, nevrací data zpět. 1) Registruje se na Webu DTMM. 2) Odpovídá za správnost údajů vyplněných při registraci. 3) Žádá o výdej dat z DTMM ve formě uživatelské zakázky. 4) Neprovádí aktualizace dat ÚMPS a nevrací data zpět. 5) Při podávání žádosti o data se řídí Provozní dokumentací DTMM. 6) Odpovídá za pravdivost údajů Zakázky DTMM. 7) Neposkytuje data ze systému neoprávněným osobám. 8) Využívá aplikace a služby DTMM. 9) Nahlíží do publikovaných dokumentů. 5.4 Úředník Fyzická osoba úředník veřejné správy využívající aplikace a služby Webu DTMM v režimu prohlížení a stahování dat. 1) Registruje se na Webu DTMM. 2) Odpovídá za správnost údajů vyplněných při registraci. Stránka 7 z 15

8 3) Využívá aplikace a služby DTMM. 4) Neposkytuje data ze systému neoprávněným osobám. 5) Nahlíží do publikovaných dokumentů. 5.5 Veřejnost Právnická nebo fyzická osoba, která nemá uzavřen smluvní vztah s městem Most a není oprávněným uživatelem DTMM. 1) Přistupuje pouze k veřejným webovým stránkám DTMM. 5.6 Správce Dat 1) Provádí průběžně aktualizaci dat DTMM, tj. geodatabáze ÚMPS a inženýrských sítí. 2) Aktualizaci dat ÚMPS provádí na základě přijatých Zakázek DTMM, které obsahují aktualizační data ÚMPS zpracovaná geodety dle podmínek uvedených v kap. 9. 3) Provádí činnosti správy a údržby datového skladu DTMM (kompresi, zálohování a případně obnovu dat, aktualizaci indexů ). 4) Oznamuje partnerům prostory systematických chyb, které vznikly při zapracovávání aktualizačních dat ÚMPS, tzn. činností geodetů. 5) Eviduje informace o každém grafickém elementu DTMM, v rozsahu uvedeném v provozní dokumentaci DTMM. 6) Na základě žádostí od geodetů připravuje výdej dat pro Zakázku DTMM do 3 pracovních dnů. 7) Na základě obdržených aktualizačních dat Zakázky DTMM kontroluje aktualizační data ÚMPS. Kontrolu provádí standardně do 5 pracovních dnů. V případě většího rozsahu aktualizačních dat Zakázky DTMM je stanoven termín vzájemnou dohodou. 8) Po provedení kontrol vystaví geodetovi Z_OIS_005 Protokol o akceptaci zakázky DTMM nebo informuje geodeta o případných chybách. 9) Po úspěšném provedení kontrol zapracovává aktualizační data ÚMPS do datového skladu ÚMPS. a) Nejpozději do 5 pracovních dnů. V případě většího rozsahu aktualizačních dat Zakázky DTMM je stanoven termín vzájemnou dohodou. b) Může vrátit aktualizační data ÚMPS nesplňující kritéria pro zapracování do datového skladu ÚMPS dle provozní dokumentace DTMM zpět k opravě geodetovi, tj. i po vystavení Z_OIS_005 Protokol o akceptaci zakázky DTMM. 10) Po zapracování aktualizačních dat ÚMPS do datového skladu ÚMPS zajistí zobrazení aktualizovaných dat ve webovém mapovém klientovi a mapových službách na Webu DTMM pro on-line prohlížení dat ÚMPS, a to nejpozději do 3 pracovních dnů. 11) Zajistí využití vektorových dat průběhů inženýrských sítí, předaných v rámci Zakázky DTMM, výhradně pro kontrolu rozsahu mapování ÚMPS a jejich následné prokazatelné zničení. 12) Před importem vektorových dat průběhů inženýrských sítí do datového skladu inženýrských sítí provádí kontrolu struktury dat dle výměnného formátu a poskytuje informace o případných chybách v datech správci sítě. Stránka 8 z 15

9 13) Provádí periodicky importy předaných vektorových dat průběhů inženýrských sítí do datového skladu inženýrských sítí (aktualizaci dat v datovém skladu inženýrských sítí) dle podmínek uvedených v kap ) Zajišťuje technickou podporu geodetům a projektantům při zpracovávání Zakázek DTMM. 15) Připravuje a vydává data ke stažení pro partnery. 16) Vede informace o všech výstupech a vstupech systému DTMM prostřednictvím Z_OIS_007 Evidence vstupů a výstupů DTMM. 17) Sleduje nadměrné požadavky na vydávání dat geodetům, dlouhodobě neuzavřené zakázky, a v případě podezření na zneužívání služby výdeje dat geodetům/projektantům může být takovému uživateli omezen přístup k DTMM. 5.7 Administrátor 1) Zajišťuje systémovou podporu pro provoz a údržbu datového skladu DTMM. 2) Zajišťuje provoz a údržbu aplikací a služeb Webu DTMM (technickou podporu). 3) Provádí správu uživatelských účtů oprávněných uživatelů Webu DTMM. 4) Při registraci subjektu do uživatelské role Partner ověřuje uzavření smluvního vztahu subjektu s městem Most. 6 APLIKACE A MODULY Odkaz na Web DTMM je uveden na webu města, na intranetu, příp. na jiných příslušných a obvyklých místech. 6.1 Oblasti Webu DTMM Web DTMM je rozdělen do oblastí, které jsou popsány v následujících kapitolách. V rámci jednotlivých oblastí poskytuje Web DTMM oprávněným uživatelům aplikace, služby, nástroje, provozní dokumenty a další informace související s provozem DTMM Rozcestník DTMM Hlavní webová stránka Webu DTMM se základními informacemi k projektu a odkazy na další webové stránky a aplikace. Základní obsah stránky: 1) Hlavní menu 2) Registrace (odkaz na registrační formulář) 3) Novinky (odkaz) 4) Banner Registrace 1) Odkaz na úvodní webové stránce Webu DTMM. 2) Z_OIS_009 Registrační formulář pro uživatelské role DtmmPartner, DtmmGeodet, DtmmProjektant, DtmmUrednik. 3) Registrační workflow Stránka 9 z 15

10 a) Vyplnění požadovaných údajů k registraci uživatelem. Potvrzení registrace administrátorem. Odeslání informace o dokončené registraci s přístupovými údaji na ovou adresu uživatele. 4) Do uživatelské role DtmmUrednik se pracovníci (úředníci) města Mostu registrující tímto způsobem: Požadavek na vytvoření uživatelského profilu u správce sítě magistrátu města Mostu. Vytvoření uživatelského profilu a zařazení profilu do role DtmmUrednik administrátorem. 5) Při registraci do uživatelské role DtmmPartner provádí administrátor kontrolu existence smluvního vztahu registrovaného subjektu s městem Most. V případě neexistence smluvního vztahu zařadí registrovaný subjekt do uživatelské role DtmmVerejnost Mapový klient 1) Položka hlavního menu Mapové projekty. 2) Webový mapový klient pro on-line prohlížení DTMM poskytující základní nástroje pro práci s mapou (pohyb v mapě, vypínání/zapínání vrstev, tisk, identifikaci prvků, lokalizaci podle č. p., č. e., parcely ). 3) Mapové vrstvy a) ÚMPS, b) inženýrské sítě, c) RÚIAN d) ortofotomapa, e) katastrální mapa, f) příp. další 4) Rozlišení mapového klienta dle uživatelských přístupů a) Mapa DTMM Úřad Mapový klient pro práci s DTMM přístupný úředníkům města Mostu, dostupný z mapového portálu města Mostu. Základní nástroje pro práci s mapou (posun, zvětšit, zmenšit ) Vyhledávání DTMM (číslo prvku, číslo Zakázky DTMM, číslo stavby ) Identifikace DTMM (výpis základních atributů prvků DTMM, Zakázky DTMM) Nástroje pro grafické a prostorové dotazy a analýzy nad daty DTMM (prostorové výběry, vyhledávání objektů/pozemků dotčených objektem TI ) Lokalizace RÚIAN (adresní místa, parcely KN) Stránka 10 z 15

11 Práce s daty KN (vyhledávání a zobrazování informací z KN, vč. vlastníků). b) Mapa DTMM Veřejnost Mapový klient pro práci s DTMM přístupný registrovaným uživatelům z veřejnosti. Základní nástroje pro práci s mapou Vyhledávání DTMM Identifikace DTMM Lokalizace RUIAN Zájmové území zakázky dostupné pro role DtmmGeodet a DtmmProjektant (zakreslení zájmového území Zakázky DTMM polygonem, vyplnění atributů zakázky, odeslání žádosti o výdej dat). c) Mapa DTMM Mobile Mapový klient pro mobilní zařízení (tablet, smartphone) pro práci s DTMM přístupný registrovaným uživatelům. Základní nástroje pro práci s mapou Identifikace DTMM Lokalizace RUIAN Webové mapové služby 1) Položka hlavního menu Mapové služby. 2) Mapové služby implementované pomocí mapového serveru na ArcGIS for Server. a) ÚMPS (+ Přesnost bodů, Správní hranice) Mapové služby pro publikaci ÚMPS, Data jsou publikována z SDE geodatabáze ÚMPS Způsob publikace dat mapová cache Denní částečná aktualizace mapové cache na základě provedených změn v geodatabázi, Měsíční úplná aktualizace mapové cache. b) SÍTĚ (Elektro, Kanalizace, Vodovody ) Výdej dat Mapové služby pro publikaci průběhů inženýrských sítí, Data jsou publikována z SDE geodatabáze Inženýrské sítě Způsob publikace dat dynamická mapová služba c) Uživatelská práva (role) pro využívání jednotlivých webových mapových služeb. 1) Položka hlavního menu Výdej. Stránka 11 z 15

12 2) Výdej dat ÚMPS do výměnného formátu XML nebo DGN V7, DGN V8 (dle provozní dokumentace DTMM). 3) Data jsou vydávána formou komprimovaných balíčků ve formátu ZIP. 4) Výdej dat je proveden v rozsahu územní působnosti města Mostu. 5) DGN v7, DGN V8 Výdej dat partnerům. Data budou vydávána ve stejné struktuře jako v případě výdeje dat geodetům. Popis výměnného formátu upravuje provozní dokumentace DTMM. 6) XML Výdej dat partnerům. Data jsou vydávána formou kompletního výdeje aktuálních dat ÚMPS z datového skladu DTMM nebo formou změnových vět v dohodnutých pravidelných intervalech. Data jsou vystavena ke stažení po dobu 3 měsíců Dokumenty 1) Položka hlavního menu Dokumenty. 2) Publikace provozní dokumentace DTMM, metodických návodů a Z_OIS_010 Pokyny k DTMM. 3) Vydávání nových verzí provozní dokumentace DTMM. 4) Rozesílání informačních ů oprávněným uživatelům o vydání nových verzí provozní dokumentace Kontakty 1) Položka hlavního menu Kontakty. 2) Publikace kontaktů na odpovědné osoby, viz kap Matice uživatelských práv Matice uživatelských práv na Webu DTMM podle uživatelských rolí. Služba R čtení, prohlížení W zápis, editace X není k dispozici Role DtmmPartner, DtmmUrednik DtmmGeodet DtmmProjektant DtmmVerejnost Rozcestník DTMM R R R R Registrace R/W R/W R/W R/W Mapa DTMM Úřad R R R R Mapa DTMM Veřejnost, Mapa DTMM Mobile ÚMPS 1) R R R R Inženýrské sítě 1) R R R X RUIAN 1) R R R R Referenční mapy 1) R R R R Zájmové území zakázky 2) X R/W R/W X Mapové služby ÚMPS R R R R SÍTĚ R R R X Stránka 12 z 15

13 Výdej dat R (stahování) X X X Dokumenty R R R R Kontakty R R R R Dashboard 3) X X X X 1) 2) 3) Mapová vrstva. Nástroj aplikace Mapa DTMM Veřejnost. Přístupný pouze pro roli ADMINISTRATOR. 7 DATOVÉ STRUKTURY DTMM 7.1 Atributová data Pomocí vazby na Zakázku DTMM (atribut ID zakázky) jsou pro každý evidovaný prvek ÚMPS vedeny informace v rozsahu - zpracovatel, ověřovatel zaměření (odpovědný geodet), investor (pro koho bylo zaměření vyhotoveno), popis (účel zaměření). Třída přesnosti je evidována na jednotlivých lomových bodech prvků ÚMPS (souřadnicích). Kompletní evidované atributy prvků jsou dány fyzickým datovým modelem ÚMPS. 7.2 Datový model Rámec datového modelu je uveden v Provozní dokumentaci DTMM v Z_OIS_011 Provozní řád DTMM Rámec datového modelu. Rámec datového modelu je logicky rozdělen na dvě části, kde první část slouží pro evidenci prvků ÚMPS a druhá část pro evidenci inženýrských sítí. Rozdělení je provedeno především s ohledem na rozdílný způsob aktualizace a správy ÚMPS a inženýrských sítí. Fyzický datový model DTMM je implementován formou SDE geodatabáze nad platformou ArcGIS (Esri). 7.3 Datový sklad Datový sklad pro ukládání DTM je umístěný v technologickém centru města Mostu. Data jsou evidována formou prostorové geodatabáze provozované nad platformou ArcGIS (tzv. SDE geodatabáze). Datový sklad DTMM je rozdělen na dvě části: 1) Datový sklad ÚMPS 2) Datový sklad inženýrských sítí 7.4 Výměnné formáty DGN V8, DGN V7 1) Služby: a) stahovací služby, b) služby aktualizace ÚMPS, c) importní služby inženýrských sítí. 2) Využití: a) výstup dat ÚMPS, Stránka 13 z 15

14 3) Popis: XML 1) Služby: b) vstup dat inženýrské sítě, formát výkresů Zakázky DTMM. formát výkresů Zakázky DTMM, inženýrské sítě. a) provozní dokumentace DTMM, b) Z_OIS_012 Provozní řád DTMM Popis výměnného formátu DGN. a) stahovací služby. 2) Využití: 3) Popis: a) výstup dat ÚMPS. a) provozní dokumentace DTMM b) Z_OIS_013 Provozní řád DTMM Popis výměnného formátu XML. 8 KONTAKTY A ODPOVĚDNÉ OSOBY Vedoucí projektu DTMM, Správce Portálu DTMM, Správce datového skladu DTMM Organizace: Jméno: Odbor: statutární město Most Mgr. Daniel Dobiáš, Bc. Lukáš Hampl informačního systému Telefon: /397 Partneři gis@mesto-most.cz Přehled partnerů a jejich kontaktních informací je uveden v provozní dokumentaci DTMM, S_070 Provozní řád DTMM Seznam partnerů. 9 AKTUALIZACE DAT DTMM Aktualizace dat ÚMPS a inženýrských sítí je prováděna odděleně. 9.1 Aktualizace průběhů inženýrských sítí Průběhy inženýrských sítí jsou pro DTMM získávány územně analytických podkladů (v souladu se stavebním zákonem) anebo přímo od správců sítí na základě nastavené spolupráce a partnerství. Správce sítě poskytuje průběhy inženýrských sítí do systému DTMM formou vektorových dat k zapracování do datového skladu DTMM. V případě poskytování vektorových dat Stránka 14 z 15

15 k zapracování je prováděna aktualizace průběhů inženýrských sítí v geodatabázi inženýrských sítí. Při poskytování vektorových dat správcem sítě je aktualizace průběhů inženýrských sítí v geodatabázi inženýrských sítí prováděna podle následujících bodů: 1) Aktualizaci vektorových dat inženýrské sítě provádí správce sítě (partner) ve svém informačním systému. 2) Správce sítě pravidelně předává aktuální vektorová data průběhů inženýrských sítí v předem dohodnutém výměnném formátu. Předání proběhne odesláním ové zprávy s daty inženýrských sítí správci dat. 3) Import vektorových dat do geodatabáze inženýrských sítí (aktualizaci dat v geodatabázi inženýrských sítí) provádí správce dat metodou DELETE INSERT (smazání stávajících dat konkrétního správce sítě na základě IČO poskytovatele a import nových vektorových dat). 4) Správce dat provádí před importem vektorových dat pouze kontrolu struktury předávaných vektorových dat dle předem dohodnutého výměnného formátu. Za ostatní parametry dat odpovídá správce sítě (topologii, hodnoty atributů ). 5) Import vektorových dat je prováděn v rámci poskytování služeb partnerům. 9.2 Aktualizace ÚMPS Aktualizace ÚMPS se provádí na základě předaných aktualizačních dat ÚMPS ze Zakázek DTMM zpracovaných geodety. Detailní postup aktualizace ÚMPS se provádí podle provozní dokumentace DTMM, Z_OIS_008 Provozní řád DTMM - Dokumentace Zakázky DTMM. 10 OCHRANA DAT DTMM Město Most a partneři projektu se zavazují zabezpečit ochranu dat DTMM a informací v souladu s ustanoveními zákona o ochraně osobních údajů a o změně některých zákonů č. 101/2000 Sb., údaje a data osobního charakteru nevyjímaje. Město Most a partneři projektu jsou povinni zajistit organizační a technické zabezpečení ochrany dat a informací DTMM proti přístupu neoprávněných osob a proti jejich využití či zneužití třetími osobami. Způsob využívání dat a informací DTMM upravují smluvní vztahy s jednotlivými partnery. 11 AKTUALIZACE PROVOZNÍ DOKUMENTACE DTMM Platné znění provozní dokumentace DTMM vydává provozovatel DTMM. 12 ZÁVĚREČNÁ USTANOVENÍ Uváděnými odkazy na interní dokumenty, formuláře, záznamy, seznamy apod. se vždy rozumí interní dokumenty, formuláře, záznamy, seznamy apod. v aktuálním platném znění. Zpracoval: Dne: Mgr. Daniel Dobiáš, vedoucí oddělení GIS, Stránka 15 z 15
