Obrázkový manuál k montáži garážových sekčních vrat řady Classic standardní kování

Transkript

1 Obrázkový manuál k montáži garážových sekčních vrat řady Classic Optimálního výkonu lze dosáhnout pouze při dodržování pokynů v návodech, výrobce si vyhrazuje právo na změny a dodatky v návodu bez předešlé domluvy. verze 1.0

2 Důležité upozornění Tento manuál je určen pouze pro technický personál, který má příslušnou kvalifikaci pro montáž. Žádná z informací, kterou obsahuje tento materiál není určena pro finálního uživatele. e. Tento manuál je určen pro montáž garážových sekčních vrat se standardním kováním. Výrobce doporučuje přečíst si pozorně alespoň jednou veškeré instrukce předtím, než přistoupíte k vlastní montáži. Je Vaší povinností provést vše tak bezpečně, jak to jen jde. Instalace a údržba musí být prováděna výhradně kvalifikovaným a zkušeným personálem, a to dle následujících českých norem a vládních nařízení: zákon č. 22/1997 sb. O technických požadavcích na výrobky nařízení vlády č. 168, 169 a 170 ze dne 25. června 1997 nařízení vlády č. 378/2001 ze dne 12. září 2001 Nekvalifikovaný personál nebo ti, kteří neznají aplikované normy v kategorii Brány a automatická vrata, se musí zdržet instalace. Pokud někdo provozuje tento systém, aniž by respektoval aplikované normy, je plně zodpovědný za případné škody, které by zařízení mohlo způsobit! TECHNOPARK

3 Pokyny k montáži garážových sekčních vrat Standardní kování Dodržení pokynů tohoto manuálu je zárukou kvality garážových vrat. V manuálu je doporučený postup technologického procesu montáže vrat se standardním kováním. V případě, že se vyskytne situace, která není uvedena v tomto manuálu, je třeba použít Návod k montáži garážovách sekčních vrat. Před začátkem montáže, je třeba důkladně prostudovat Návod k montáži garážových sekčních vrat. V tomto dokumentu jsou použity veškeré naše zkušenosti s montáží garážových sekčních vrat a proto je tento dokument vhodný i ke školení technického personálu. Je nutné dodržet všechny předpisy a normy určené pro montáž vrat. Obsah tohoto dokumentu nezakládá právní nároky. Vzhledem k neustálému zdokonalování konstrukce sekčních vrat si společnost st TECHNOPARK CZ vyhrazuje právo na změnu obsahu tohoto dokumentu. Montáž vrat se musí provádět výhradně kvalifikovaným a zkušeným personálem, který je dobře obeznámen s konstrukcí vrat a technologickým postupem montáže. Dovolujeme si upozornit, že jedním z podstatných předpokladů montáže s co nejmenšími e náklady je důkladná příprava otvoru určeného k instalaci vrat. Připravené otvory musí splňovat následující požadavky: - povrch orámování otvoru musí být rovný a hladký bez zbytků omítky a trhlin; - odchylka pracovních ploch od vertikální osy nesmí přesahovat více než 1,5 mm/m, avšak v žádném případě ne více než 5 mm; - v prostoru určeném pro montáž vrat se nesmí nacházet žádné stavební konstrukce, potrubí, rozvody topení, ventilace apod. 3

4 Seznam doporučených nástrojů nezbytných k montáži vrat Spojovací materiál pro montáž vrat do otvoru 4

5 1 2.2 / / / 2.4 / / 2.4 /

6 Ořežte těsnící vložky připevněné k podpěrám, tak aby pryžová těsnění vzájemně překrývala elastické části. Horní pryžové těsnění na horním profilu musí překrývat těsnění podpěry (při pohledu z vnější strany vrat) Důležité! Zajistěte rovnoměrnost úhlopříček 3 Vrata musí být uložena symetricky s vertikální osou otvoru. Podpěry vrat musí být postaveny ve vertikálních rovinách podle vodováhy. Podpěry musí po celé délce přiléhat k rámování otvoru. Přijatelné jsou malé odchylky max. 5 mm. Rozdíl v délce úhlopříček naměřené mezi krajními body podpěr nesmí přesáhnout 2 mm. 6

7 Varianty instalace konstrukcí do otvoru (obr. 4a a 4b) * Zobrazené spojovací prvky nejsou součástí kompletace vrat. Spojovací prvky musíte vybrat podle materiálu otvoru. * 4a 7

8 * Zobrazené spojovací prvky nejsou součástí dodávky vrat. Spojovací prvky musíte vybrat podle materiálu otvoru. * 4b 8

9 5 6 Demontujte koncový spojovací profil a vložte přítlačné šrouby z vnější strany podpěry. Důležité! 7.1 Zajistěte rovnoměrnost úhlopříček

10 8.1 / / / / 8.2 Důležité! Zajistěte rovnoměrnost úhlopříček 8 Pokud výška vrat je 3000 mm je nutné použít 2 doplňujicí závěsy * * Zobrazené spojovací prvky nejsou součástí kompletace vrat. 10

11 9a * 9b * Pro lepší zajištění je třeba udělat zahloubení v místech upevnění šroubu * Sestavení hřídele: Sestavte pravou část hřídele: 1. nainstalujte polovinu spojky spojením čelní strany hřídele s dosedací plochou kotouče spojky. Do drážek ve spojce a hřídeli vložte pero. Pevně utáhněte nastavovací šroub do hřídele; 2. nainstalujte na hřídel pojistný kroužek; 3. naistalujte na hřídel ložiskovou konzolu; 4. nainstalujte en na hřídel další pojistný kroužek; 5. nainstalujte en na hřídel pružinu s koncovkami; 6. nasuňte na hřídel západkové kolo západkové spojky; 7. naistalujte na hřídel západkovou spojku a upevněte ji k napínací koncovce s použitím dvou šroubů ze sestavy; 8. nainstalujte na hřídel lanový buben. Možné kompletační varianty torzní hřídele Úhelníková podpěra Západková spojka Torzní pružina Ložisková konzola Buben Hřídelová spojka U vrat, jejichž šířka přesahuje 4100 mm, musí být umístěné 2 mezilehké konzoly. 11

12 Nainstalujte pojistné kroužky těsně k ložisku ložiskové konzoly a upevněte nastavovací avovacac šroub

13 11 Je zakázáno vymotávat lano z bubnu aby nedošlo k překrucování lana / 12.3 /

14 Nainstalujte na hřídel pojezdných koleček distanční kroužky, aby nedocházelo k posunu vratového křídla do boku. Distanční kroužky se vybírají tak, aby zajišťovaly celkový osový posun spodního panelu o 4-6 mm. 14

15

16 13.3a 13.3b Po montáži bočních a horních konzol je třeba zkontrolovat a v případě že je nutné, i nastavit vodící kolečka. Uvolněte připojení držáků koleček konzoly tak, aby měly možnost pohybu. Zatlačte zevnitř na panel, aby přišly do kontaktu s těsněním otvoru. Posuňte držák koleček v potřebném směru: kolečko musí přiléhat ke dráze vodící kolenice a musí jít volně otáčet i pouhou rukou. Dotáhněte matice připojení držáků koleček

17 / 16.4 / /

18 1,5-2 otáčky Odstranění potenciálního níh prověšení lana se provádí následujícím způsobem: Otáčejte hřídelí dokud prověšení nezmizí. Pokud dj jedno z lan zůstane prověšeno odstrante prověšení pomocí vzájemného pootočení hřídelí, což je umožněno díky konstrukci hřídelové spojky (díky drážkovým otvorům pro stahovací šrouby) Pokud hřídel není dělená je nutno odstranit prověšení jednoho z lan následujícím způsobem: přizvedněte panel, tím povolíte napnutí lana, pak zajistěte jeho polohu pomocí podložek; povolte šroub zajišťující lano v bubnu; nastavte požadovanou anou pracovní délku lana; utáhněte šroub zajišťující lano v bubnu; spusťte panel do výchozí polohy a zkontolujte jestli jsou lana rovnoměrně napnuta. 1. Je třeba západkové kolo umístit, tak aby zub jistícího tělíska byl umístěn uprostřed západkového kola. 2. Upevněte západkové kolo ke hřídeli a dotáhněte instalační šrouby. 18

19 17.1 / 17.2 / 17.3 Alutech Incorporated LLC, Injenernaya str.4-4, Minsk, Republic of Belarus Sekční garážová vrata Typ: Zakázka číslo: Rozměr vrat (š v), mm: Hmotnost, kg: Počet otáček pružiny: Výrobní číslo: Datum výroby: SRD / x ,7± Alutech Incorporated LLC, Injenernaya str.4-4, Minsk, Republic of Belarus 08 EN Ručně ovládaná sekční vrata Vodotěsnost 0 Odolnost proti větru 3 Součinitel prostupu tepla 1,5 Wm 2 K -1 Průvzdušnost 0 (89/106/EEC) Počet otáček pro natažení ažení každé pružiny je uveden na tabulce nalepené na vratech. Zkontrolujte počet otáček natažení pružiny podle počtu otáček kontrolního označeného ného pruhu. Aby se snížilo tření mezi jednotlivými závity pružiny, roztáhněte po natažení pružinu ve směru osy asi o 5-10 mm, aby se mezi závity vytvořila vůle. Utáhněte šrouby napínacích koncovek a zafixujte pružinu v této poloze

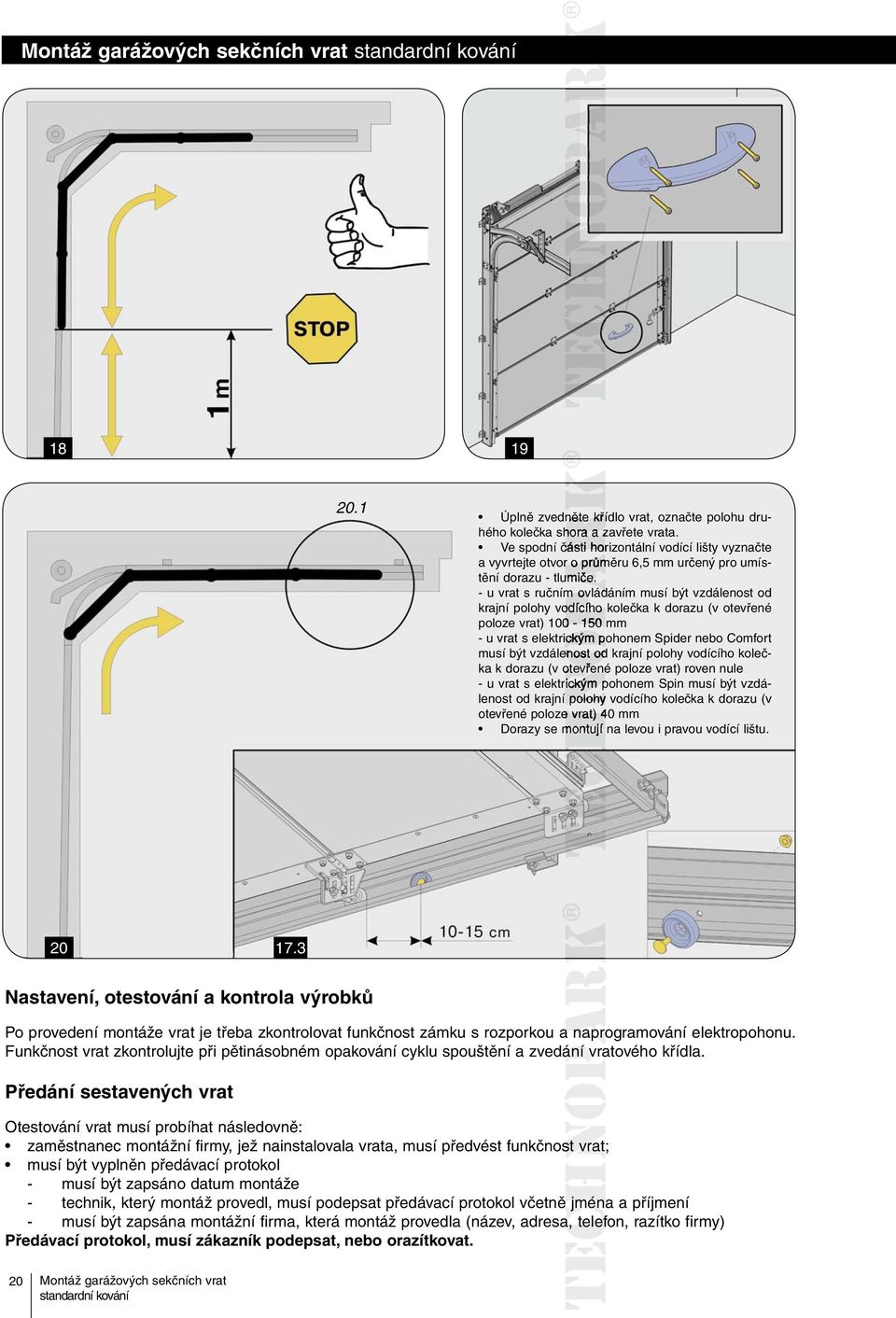

20 Úplně zvedněte křídlo vrat, označte polohu druhého kolečka shora a zavřete vrata. Ve spodní části horizontální vodící lišty vyznačte a vyvrtejte otvor o průměru 6,5 mm určený pro umístění dorazu - tlumiče. - u vrat s ručním ovládáním musí být vzdálenost od krajní polohy vodícího kolečka k dorazu (v otevřené poloze vrat) mm - u vrat s elektrickým pohonem Spider nebo Comfort musí být vzdálenost od krajní polohy vodícího kolečka k dorazu (v otevřené poloze vrat) roven nule - u vrat s elektrickým pohonem Spin musí být vzdálenost od krajní polohy vodícího kolečka k dorazu (v otevřené poloze vrat) 40 mm Dorazy se montují na levou i pravou vodící lištu Nastavení, otestování a kontrola výrobků Po provedení montáže vrat je třeba zkontrolovat funkčnost zámku s rozporkou a naprogramování elektropohonu. Funkčnost vrat zkontrolujte při pětinásobném opakování cyklu spouštění a zvedání vratového křídla. Předání sestavených vrat Otestování vrat musí probíhat následovně: zaměstnanec montážní firmy, jež nainstalovala vrata, musí předvést funkčnost vrat; musí být vyplněn předávací protokol - musí být zapsáno datum montáže - technik, který montáž provedl, musí podepsat předávací protokol včetně jména a příjmení - musí být zapsána montážní firma, která montáž provedla (název, adresa, a, telefon, ef razítko firmy) Předávací protokol, musí zákazník podepsat, nebo orazítkovat. 20

21 Speciální montáž vrat s dveřmi 12.5 podložte koncový profil dolní sekce uprostřed dřevěným hranolem. Výška hranolu musí být 40 mm mezi prahem a spodní částí dveří (ze strany zámku) podložte těsněním o tloušťce 5-7 mm a

22 / Po sestavení dveří, zkontrolujte upevnění zámkových vložek a závěsu dveří

23 Kolečko ramena samočinného zavírače vložte do vodící lišty horního profilu v rámu otvoru. Pokyny pro nastavení samočinného zavírače S 9000 Nastavte sílu otevírání a zavírání. (Otáčením ve směru hodinových ručiček zvětšuje tlak a proti směru změnšuje.) Samočinný zavírač je nastaven na hmotnost dveří kg. Je možné nastavit jej regulovat o 4 otáčky do jedné nebo do druhé strany od základního nastavení. Šroub pro omezení úhlu otevření dveří. Při otáčení šroubu ve směru hodinových ručiček dochází ke zmenšení úhlu otevírání dveří. (Šroub nesmí být úplně dotažený.) Šroub pro nastavení zpomalení dveří ve stavu otevřeno při otevření více než 70. Při otáčení šroubu ve směru hodinových ručiček se prodlužuje zpomalení. Nepoužívat pokud není třeba! Šroub pro nastavení rychlosti dotlačení dveří od 10 do 0. Šroub pro nastavení rychlosti závírání dveří od 70 do 10. Při otáčení šroubu pro nastavování rychlosti ve směru hodinových ručiček dochází ke zmenšení rychlosti pohybu dveří. Pro základní nastavení nejprve nastavíme rychlost zavírání v rozmězí od 70 do 10, pak dotlačení - od 10 do Pozor! Nesmíte otáčet šrouby, kromě šroubů nastavení síly zavírání a otevírání více než o 2 otáčky proti směru hodinových ručiček od základního směru nastavení. 23
