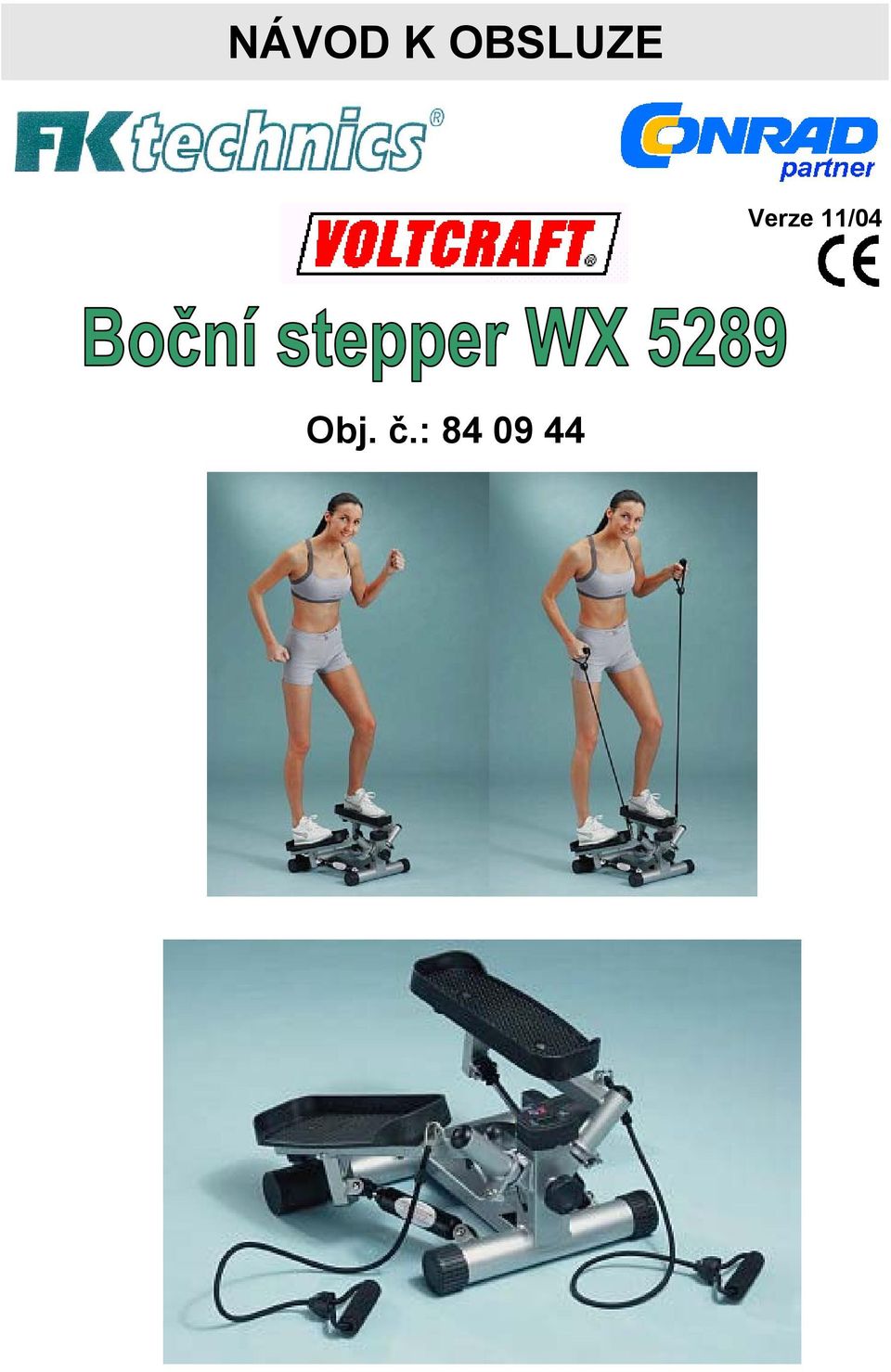

1 NÁVOD K OBSLUZE Verze 11/04 Obj. č.:

2 Obsah Úvod Charakteristika výrobku Pokyny před uvedením přístroje do provozu Seznam příslušenství Montážní návod a nákres LSD221 Tréninkový computer Funkce tlačítek Likvidace použitých baterií Bezpečnostní upozornění Úvod Vážení zákazníci! Koupě tréninkového stepperu bylo velmi dobré rozhodnutí. Získali jste kvalitní produkt z nabídky Conrad. Tento návod k obsluze je nedílnou součástí produktu. Obsahuje důležité pokyny k montáži, uvedení do provozu a k obsluze přístroje. Abyste stepper uchovali v dobrém stavu a aby perfektně vám fungoval co nejdéle, doporučujeme vám dodržovat následující pokyny uvedené v příručce! Jestliže přístroj předáte jiným osobám, dbejte na to, abyste jim odevzdali i návod k obsluze. Ponechte si tento návod k obsluze, abyste si jej mohli znovu kdykoliv přečíst! Charakteristika výrobku Boční stepper je určen pro pohyb v obou směrech, současně dopředu, dozadu i na stranu, zatížení je možno spojitě regulovat. Plochy pedálů jsou dostatečné velké a odolné proti skluzu, jsou tvořeny robustním ocelovým rámem. Přístroj je dodáván s tréninkovým computerem, který vyhodnocuje hodnotu spotřebovaných kalorií, měří čas a počítá kroky. Před použitím přístroje věnujte pozornost následujícím pokynům 1. Maximální zatížení 100kg 2. Nenechte děti se stepperem bez dozoru 3. Používejte stepper pouze tehdy, cítíte-li se po fyzické stránce fit. 4. Umístěte stepper na rovný a pevný podklad 5. Ke cvičení na stepperu se vhodně oblékněte do sportovního oblečení a obutí 6. Při sestavování přístroje, používejte pouze přiložené montážní díly. Pokud nebudete dbát tohoto upozornění, nemůžeme ručit za bezchybnou funkčnost přístroje. 7. Před použitím stepperu se rozcvičte. 8. Pokud bude stepper rozbitý, prosíme nepoužívejte jej. 9. Před každým použitím bezpodmínečně překontrolujte všechny díly, zda jsou pevně zašroubovány. 2

3 Seznam příslušenství Číslo Popis Množství Norma 1 Rameno 1 2R Pravá nožní páka 1 2L Levá nožní páka 1 3 Vroubkované prstence přední 2 Ø60, s vroubky 4 Zadní prstence hladké 2 Ø56 x Ø68 x 140 5R Pravé šlapadlo 1 Odstup mezi dvěma otvory se závitem 180 5L Levé šlapadlo 1 Odstup mezi dvěma otvory se závitem Šroub se 6-ti hranou hlavou 5 M10x45 7 Kruhová podložka 6 Ø10 x 2 xø20 8 Nylonová šroubová matice 5 M10 9 Nárazník 2 Ø31 x 25/měkké PVC 10 Čep s vnitřní 6-ti hrannou hlavou 4 M8x24 11 Kryt torzní trubky 2 Ø38/ tvrdé PVC 12 Baňka pro průchod kabelu 1 Ø12,5 x 13 x Ø3 13 Zapuštěný křížový šroub 2 ST5x11 14 Spojovací zásuvka 4 Øvnější 35 x Øvnitřní 19 x Hranatý kryt nožní páky 2 30x30 16 Kruhová zásuvka 2 Øvnější 10,6 x Øvnitřní 8 x 6 17 Kruhová vložka 2 Ø8 x Ø16 x 1,5 18 Nylonová šroubová matice 6 M8 19 Čep s vnitřní 6-ti hrannou hlavou 4 M8x40 20 Olejová tlaková nádržka 2 běžecká trať: , tlak 21 Ocelové lanko s umělohm.obalem 1 Ø5 x Vodící kolečko 1 Ø95 x Komora vodícího kolečka 1 24 Otočné kolečko 1 M16x32 x Ø62 pozink 25 Elektronické hodiny 1 26 Zapuštěný křížový šroub 1 ST3x10 27 Senzor 1 24 x 17 x 6 28 Kulatý magnetický spínač 1 Ø18 x 8 29 Kabel senzoru 1 30 Kabel el.hodin 1 3

4 Montážní návod a nákres 1. Smontujte nejprve zadní podstavcovou trubku, jak je vyobrazeno na obrázku 1 2. Našroubujte oba zadní prstence (č.4) na boky zadního podstavce a upevněte je šrouby s křížovou hlavou (č.13), podle obrázku 2 3. Nyní spojte kabel senzoru (č.29) s krokovým čítačem (č.25), podle obrázku 3 4. Připevněte krokový čítač na kovovou kostru podle vyobrazení 5. Připevněte otočné kolečko (č.24) na kostru, obrázek 4 6. Připevněte pevně šrouby se 6-ti hranou hlavou (č.6) šlapadla na nášlapné zařízení, obrázek 5 Obrázek č.1 Obrázek č. 2 Obrázek č.3 4

5 Obrázek č.4 Obrázek č. 5 LSD221 Tréninkový computer pro tréninková šlapací kola, steppery a běžící pásy Specifikace computeru Čas Rychlost Počítadlo Kalorie 00:00-59:59min kroků/min kroků cal. Funkce tlačítek MODE: tímto tlačítkem si můžete vybrat, libovolnou funkci na přístroji. Pokud budete držet tlačítko stisknuté 4sekundy, budou všechny funkční hodnoty vráceny do původního nulového stavu. (total reset). 5

6 RESET: přístroj bude stisknutím tlačítka RESET resetován do původního nulového stavu. Automatické zapnutí/vypnutí: computer bude automaticky zapnut, pakliže bude stisknuto libovolné tlačítko, nebo pokud uvedete přístroj v činnost. Computer se automaticky vypne, pokud bude stepper nečinný více než 5 min. Funkce Čas: Stiskněte tlačítko MODE, dokud se šipka na displeji nezastaví u nápisu TIME (čas). Pokud je přístroj v činnosti, začnou hodiny tréninkového computeru běžet. Tréninkový čas bude jinak automaticky spuštěn, současně se začátkem vašeho cvičení. Rychlost: (kroky/min) Tato funkce zobrazuje vaši aktuální rychlost v průběhu tréninku. Počítadlo: stiskněte tlačítko MODE, dokud se šipka na displeji nezastaví na COUNT (počet). Pokud je stepper v činnosti, začne počítadlo samo běžet. Váš počet kroků bude jinak automaticky počítán, jakmile začnete s cvičením. Kalorie: stiskněte tlačítko MODE, dokud se šipka na displeji nezastaví na CALORIE (cal). Pokud přístroj používáte, začne počítadlo automaticky běžet. Spotřeba kalorií bude jinak automaticky zaznamenávána, jakmile začnete s cvičením. Scan: Automatický ukazatel všech funkcí v následujícím pořadí: ČAS KALORIE RYCHLOST (kroky/min) Baterie Pokud jsou údaje na displeji tréninkového computeru slabě viditelné, vyměňte prosím baterie, abyste docílili opět výborného zobrazení všech hodnot. Potřebujete 2kusy AA (tužkových) baterií. Likvidace použitých baterií Vy, jako konečný spotřebitel jste zodpovědný (podle platných předpisů) za vrácení použitých baterií. Likvidace baterií do domovního dopadu je zakázaná! Baterie, které obsahují škodlivé látky jsou označeny symbolem poukazujícím na zákaz likvidace do domovního odpadu. Označení důležitých těžkých kovů je: Cd=cadmium, Hg= rtuť, Pb= olovo. Použité baterie můžete bezplatně vhodit do boxu, který je k těmto účelům speciálně zřízen v místě našich poboček, případně v jiných obchodech, kde jsou k zakoupení baterie! Splníte tak povinnost danou zákonem a přispějete k ochraně životního prostředí! Bezpečnostní upozornění! U závad spojených s nedodržením tohoto návodu k obsluze, ztrácíte nárok vyplývající ze záruky! Za následné škody, nebereme žádnou zodpovědnost! Za věcné škody, či škody na zdraví, způsobené nedodržením návodu k obsluze, či při zásazích do funkce přístroje, neneseme taktéž žádnou zodpovědnost! V takovýchto případech zaniká nárok na záruku zboží! Pro bezpečný provoz, musíte dodržovat následující návod k obsluze. 6
