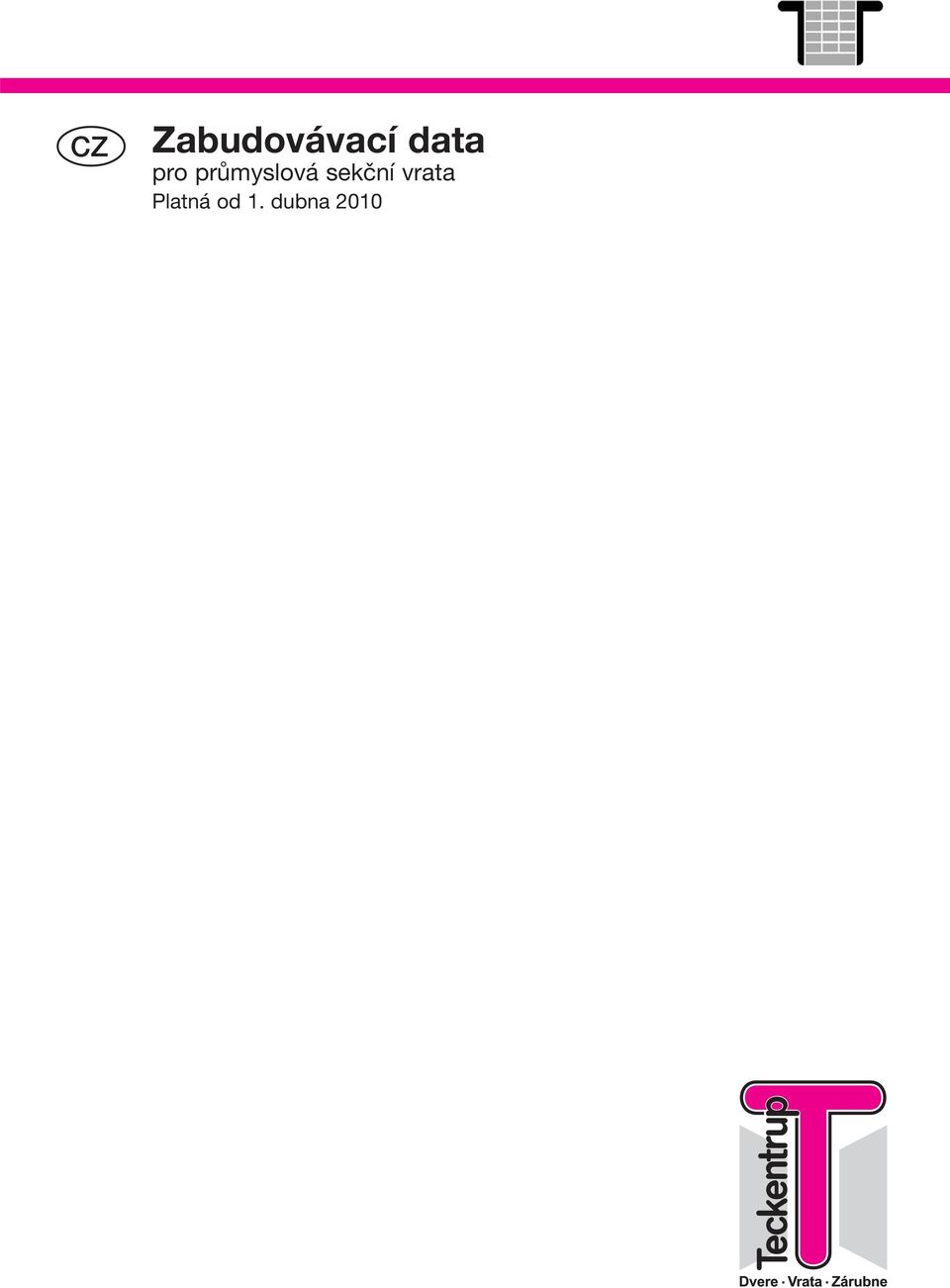

Zabudovávací data. pro průmyslová sekční vrata Platná od 1. dubna 2010

Save this PDF as:
 WORD  PNG  TXT  JPG

Rozměr: px
Začít zobrazení ze stránky:

Download "Zabudovávací data. pro průmyslová sekční vrata Platná od 1. dubna 2010"

Transkript

1 c g Zabudovávací data pro průmyslová sekční vrata Platná od 1. dubna 2010 f n P c r e p

2 1. Obsah 1. Obsah Všeobecné pokyny Odborné výrazy a seznam zkratek Možnosti kombinování vrat Pohledy na okna a sekce Potřeba místa pro typ N - standardní kování Potřeba místa pro typ ND - standardní kování s kopírováním sklonu střechy Potřeba místa pro typ HL - zvýšené kování Potřeba místa pro typ HLU - zvýšené kování s pružinovým hřídelem dole Potřeba místa pro typ HLD - zvýšené kování s kopírováním sklonu střechy Potřeba místa pro typ HLDU - zvýšené kování s kopírováním sklonu střechy a pružinovým hřídelem dole Potřeba místa pro typ VL - vertikální kování s pružinovým hřídelem nahoře Potřeba místa pro typ VLU - vertikální kování s pružinovým hřídelem dole Potřeba místa pro typ NSH - kování pro nízký překlad Potřeba místa pro typ NSD - snížené kování s kopírováním sklonu střechy Potřeba místa pro bezpružinový typ N - standardní kování Potřeba místa pro bezpružinový typ ND - standardní kování s kopírováním sklonu střechy Potřeba místa pro bezpružinový typ Typ HL - zvýšené kování Potřeba místa pro bezpružinový typ HLU - zvýšené kování s dole uloženým navíjecím hřídelem Potřeba místa pro bezpružinový typ HLD - zvýšené kování s kopírováním sklonu střechy Potřeba místa pro bezpružinový typ HLDU - zvýšené kování s kopírováním sklonu střechy s dole uloženým navíjecím hřídelem Potřeba místa pro bezpružinový typ VL - vertikální kování s nahoře uloženým navíjecím hřídelem Potřeba místa pro bezpružinový typ VLU - vertikální kování s dole uloženým navíjecím hřídelem Přiřazení součástí pro bezpružinový systém Vedlejší dveře NT Sekční vrata SW Sekční vrata SW Sekční vrata SLW Sekční vrata SL

3 2. Všeobecné pokyny - V montážním příkladu se nachází strana pohonu vpravo, na přání lze dodat i provedení se stranou pohonu vlevo. - Minimální výšky překladu jsou uvedeny v tabulkách od strany 1. - Míry pro zvláštní konstrukce, popř. zvláštní napojení na stěnu - kde není potřebný dostatek místa - na dotaz. - Technické změny vyhrazeny.. Odborné výrazy a seznam zkratek A: počet sekcí přizpůsoben výšce vrat AS: šířka ostění na straně pohonu AZ: šířka ostění pro zárubeň : objednací rozměr šířky BH: objednací rozměr výšky DA: vzdálenost od stropu DAS: potřebný překlad DH: výška kliky : hloubka zasunutí F: šířka pole FA: vzdálenost od okna LDB: světlá průchodná šířka LDH: světlá průchodná výška LS: šířka ostění na straně ložiska MF: střed pružinové hřídele OFF: horní hrana hotové podlahy RAM: vnější rozměr rámu S: výška překladu X: přesah pružinového nárazníku

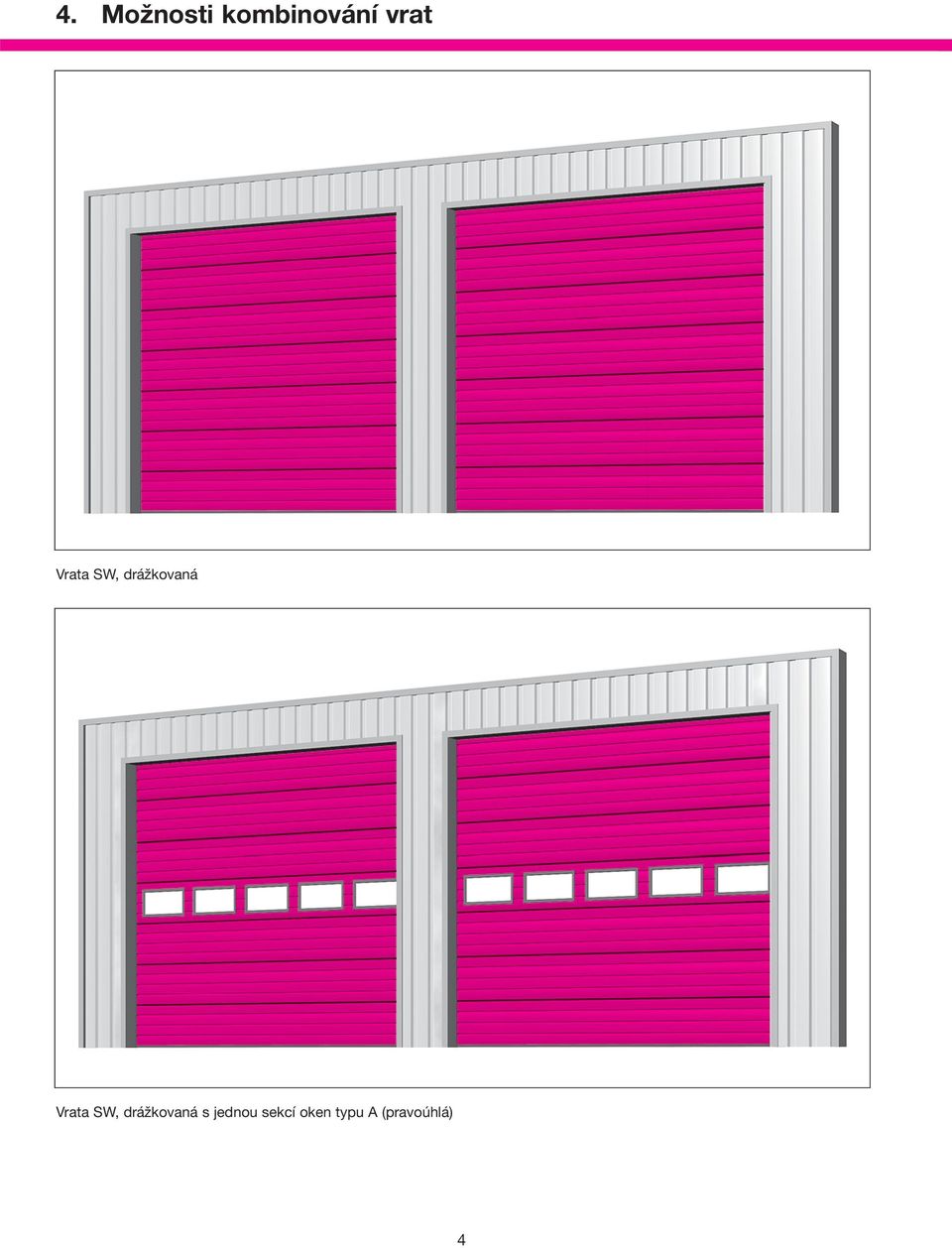

4 . Možnosti kombinování vrat Vrata SW, drážkovaná Vrata SW, drážkovaná s jednou sekcí oken typu A (pravoúhlá)

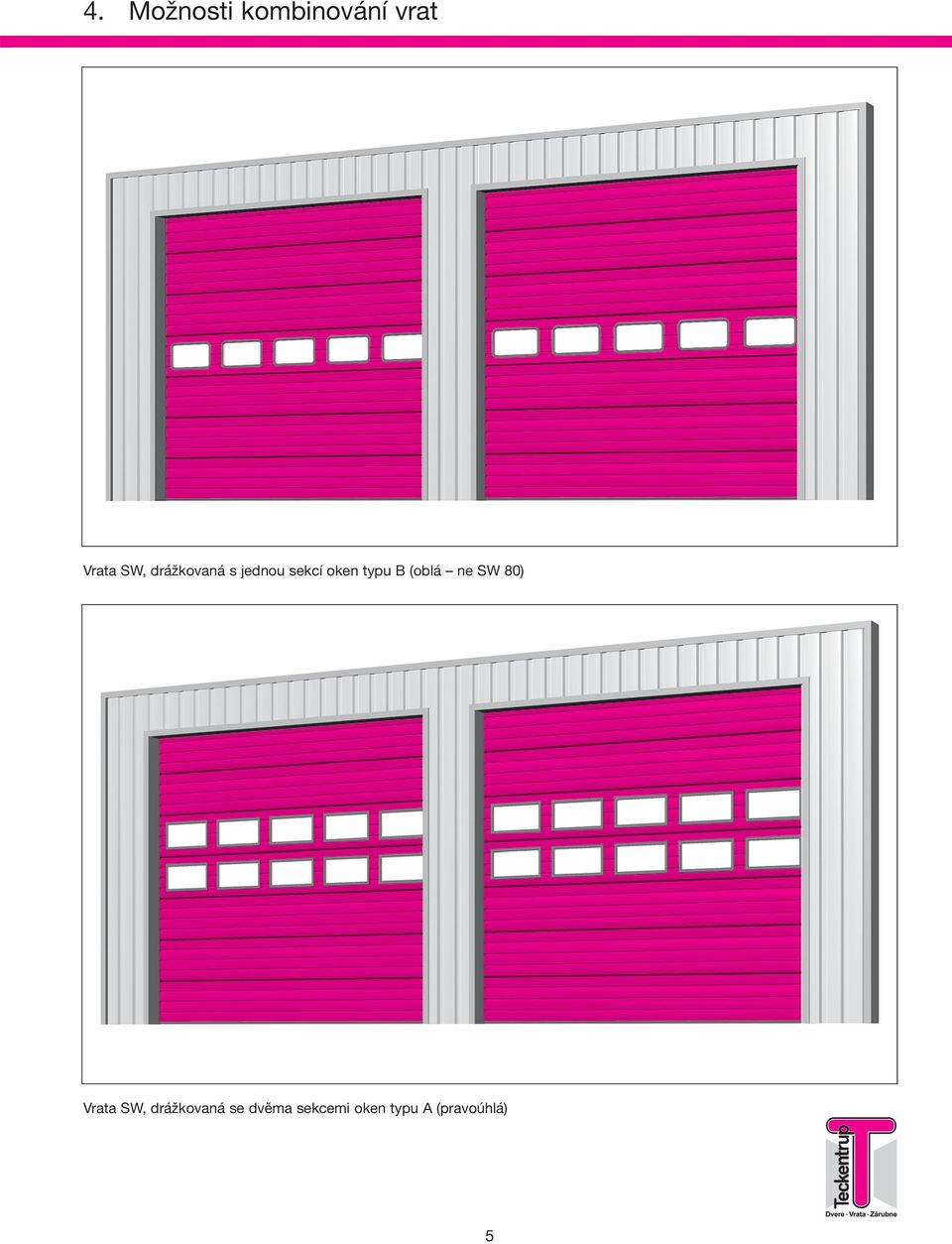

5 . Možnosti kombinování vrat Vrata SW, drážkovaná s jednou sekcí oken typu B (oblá ne SW ) Vrata SW, drážkovaná se dvěma sekcemi oken typu A (pravoúhlá)

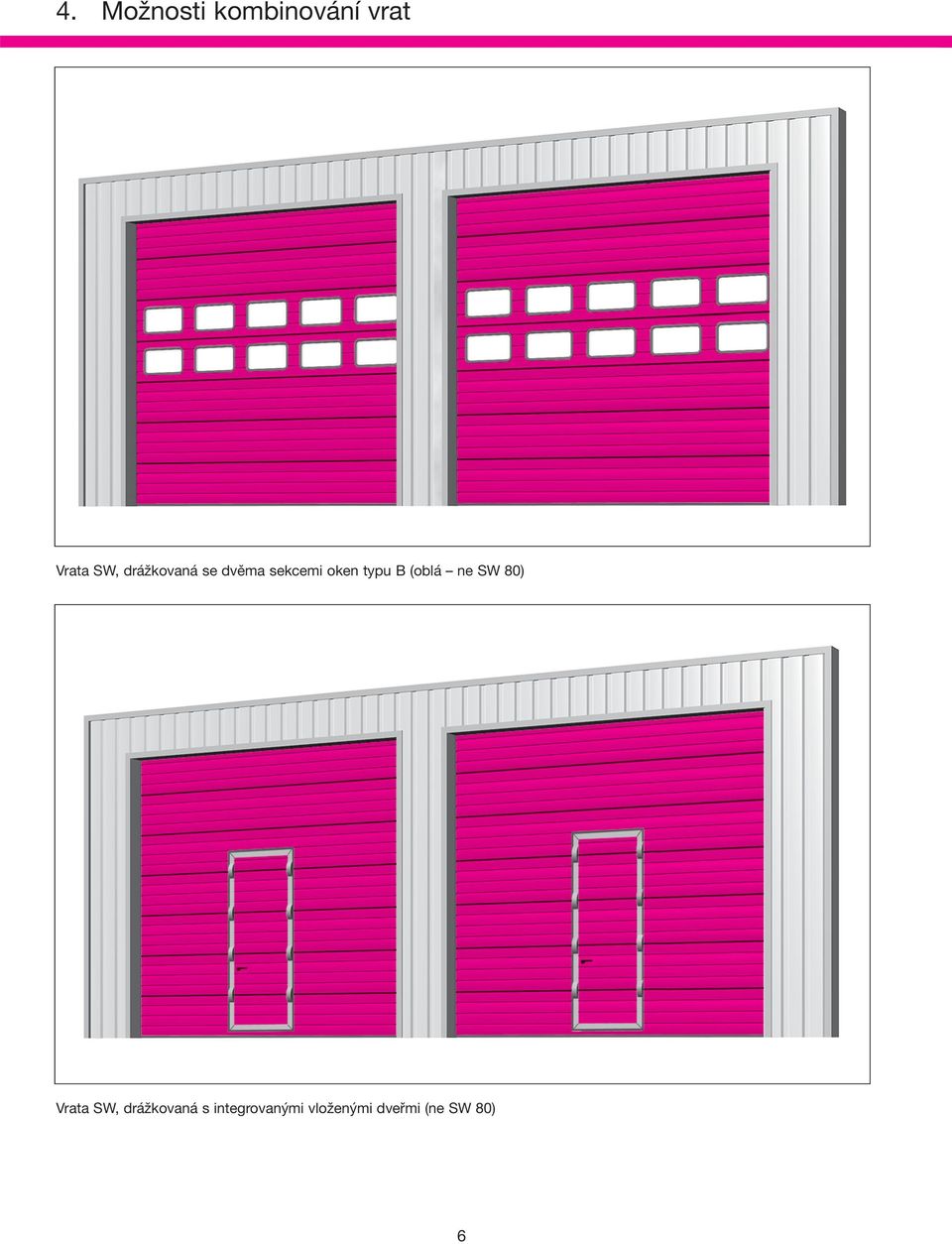

6 . Možnosti kombinování vrat Vrata SW, drážkovaná se dvěma sekcemi oken typu B (oblá ne SW ) Vrata SW, drážkovaná s integrovanými vloženými dveřmi (ne SW )

7 . Možnosti kombinování vrat Vrata SW, drážkovaná s jednou prosklenou sekcí SL (ne SW ) Vrata SLW s prosklením a soklem 2 mm (ne SW ) 7

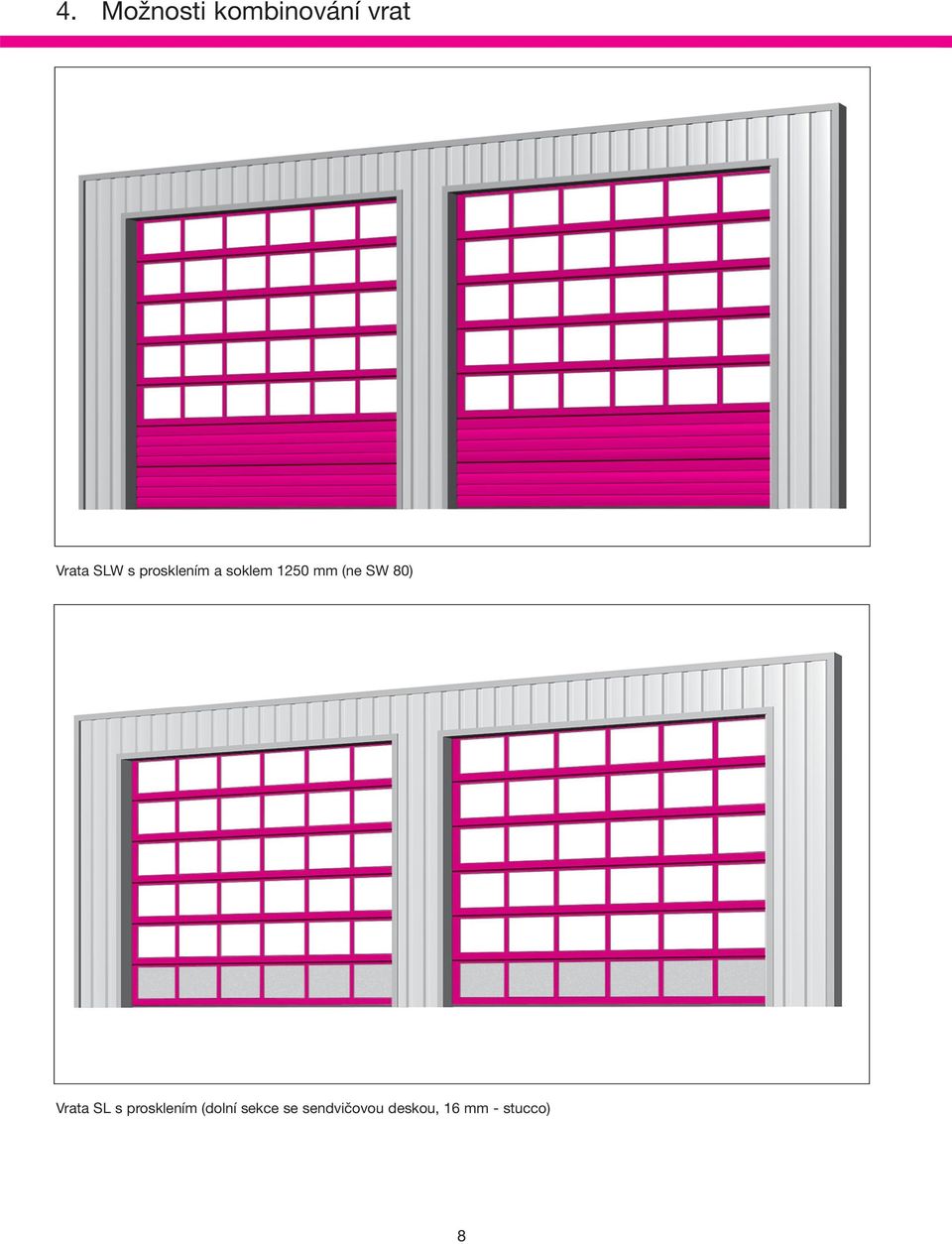

8 . Možnosti kombinování vrat Vrata SLW s prosklením a soklem 120 mm (ne SW ) Vrata SL s prosklením (dolní sekce se sendvičovou deskou, 1 mm - stucco) 8

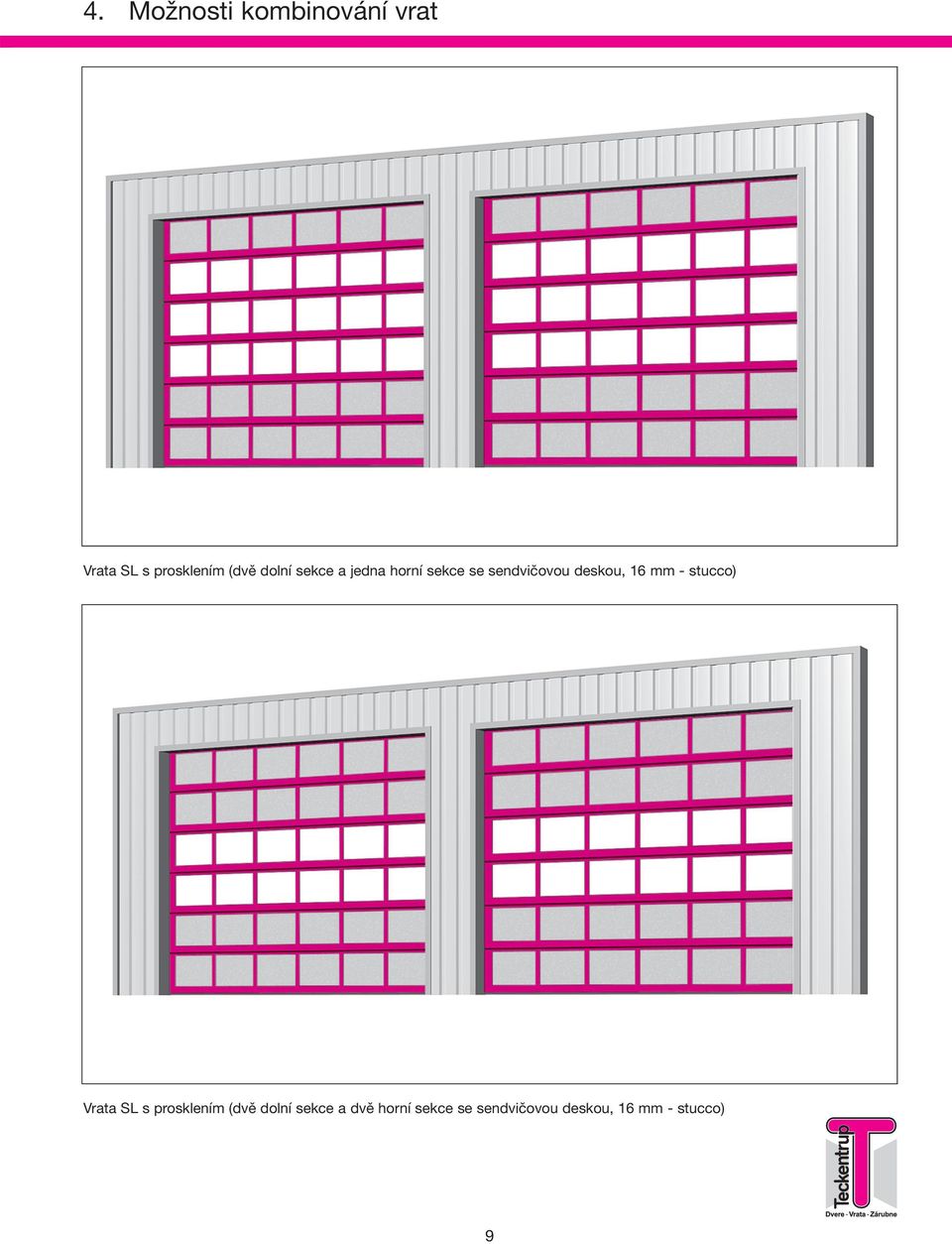

9 . Možnosti kombinování vrat Vrata SL s prosklením (dvě dolní sekce a jedna horní sekce se sendvičovou deskou, 1 mm - stucco) Vrata SL s prosklením (dvě dolní sekce a dvě horní sekce se sendvičovou deskou, 1 mm - stucco) 9

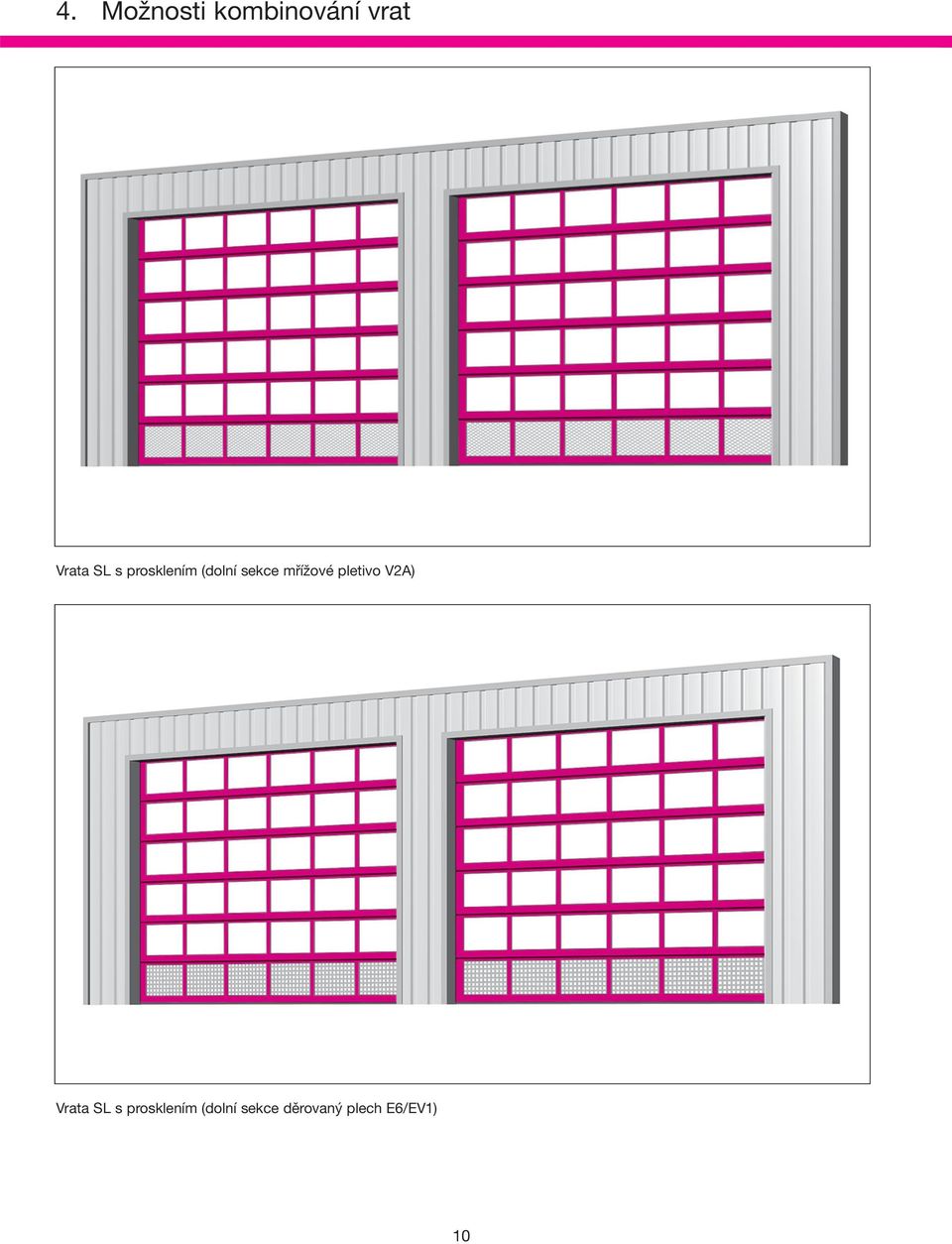

10 . Možnosti kombinování vrat Vrata SL s prosklením (dolní sekce mřížové pletivo V2A) Vrata SL s prosklením (dolní sekce děrovaný plech E/EV1) 10

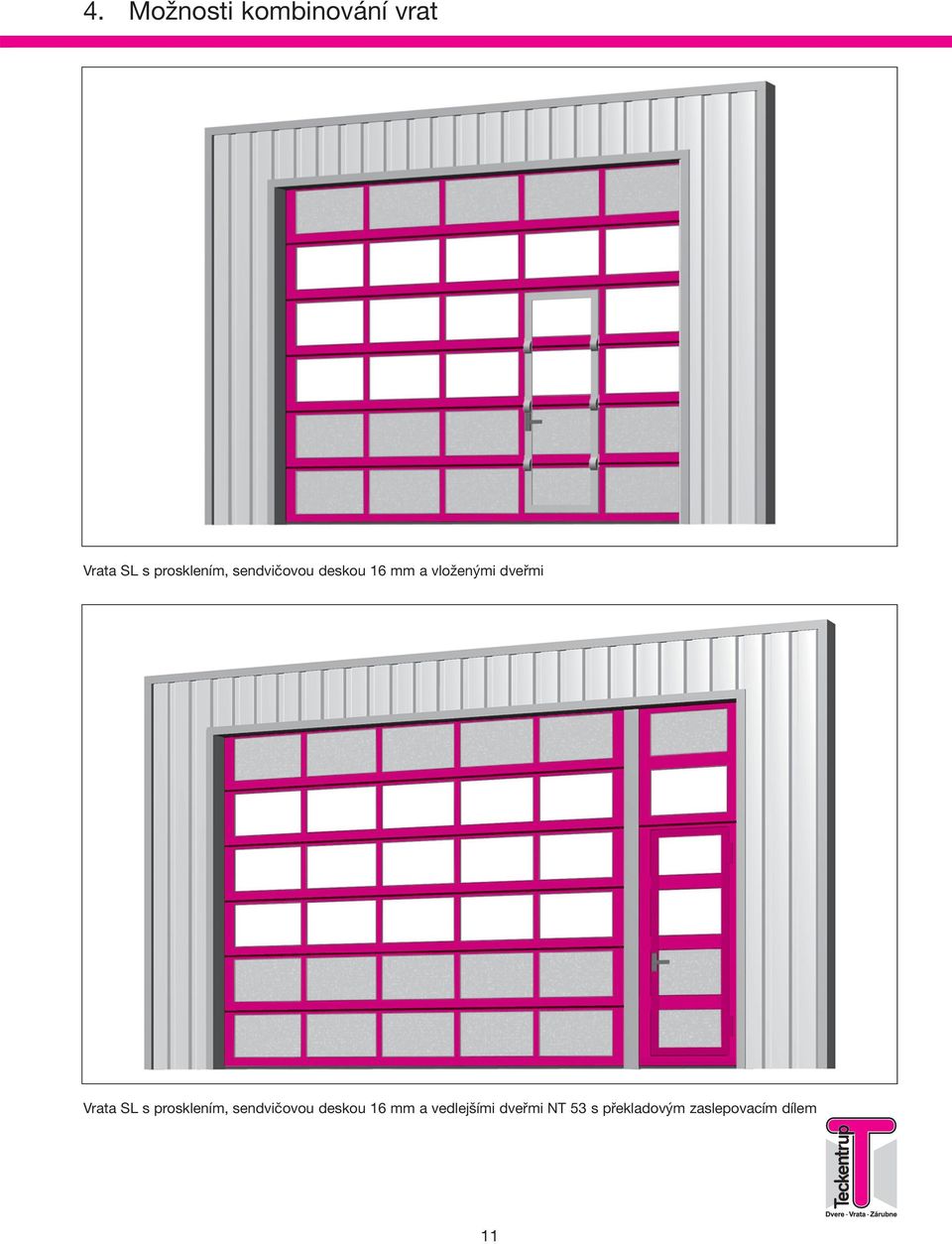

11 . Možnosti kombinování vrat Vrata SL s prosklením, sendvičovou deskou 1 mm a vloženými dveřmi Vrata SL s prosklením, sendvičovou deskou 1 mm a vedlejšími dveřmi NT s překladovým zaslepovacím dílem 11

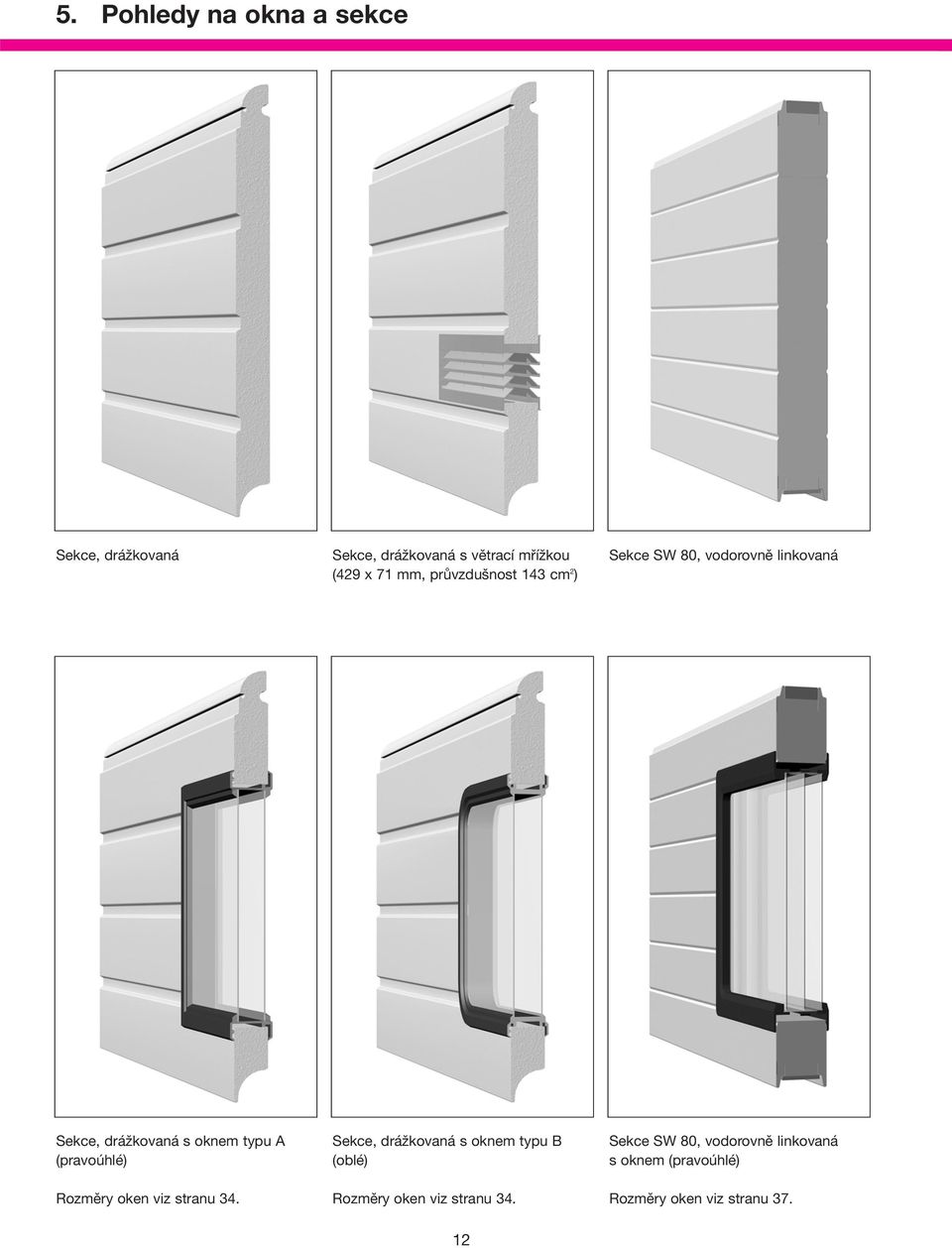

12 . Pohledy na okna a sekce Sekce, drážkovaná Sekce, drážkovaná s větrací mřížkou (29 x 71 mm, průvzdušnost 1 cm 2 ) Sekce SW, vodorovně linkovaná Sekce, drážkovaná s oknem typu A (pravoúhlé) Rozměry oken viz stranu. Sekce, drážkovaná s oknem typu B (oblé) Rozměry oken viz stranu. Sekce SW, vodorovně linkovaná s oknem (pravoúhlé) Rozměry oken viz stranu 7. 12

13 . Pohledy na okna a sekce Sekce SL s dvoustěnným SAN prosklením (1 mm) Rozměry oken viz stranu 2. Sekce SL s jednostěnným SAN prosklením ( mm) Rozměry oken viz stranu 2. Sekce SL s hliníkovou sendvičovou deskou (1 mm) Sekce SL s děrovaným plechem (E/EV1) Otvory: 8 mm Průvzdušnost: % Sekce SL s mřížovým pletivem (V2A) Průvzdušnost: 0 % 1

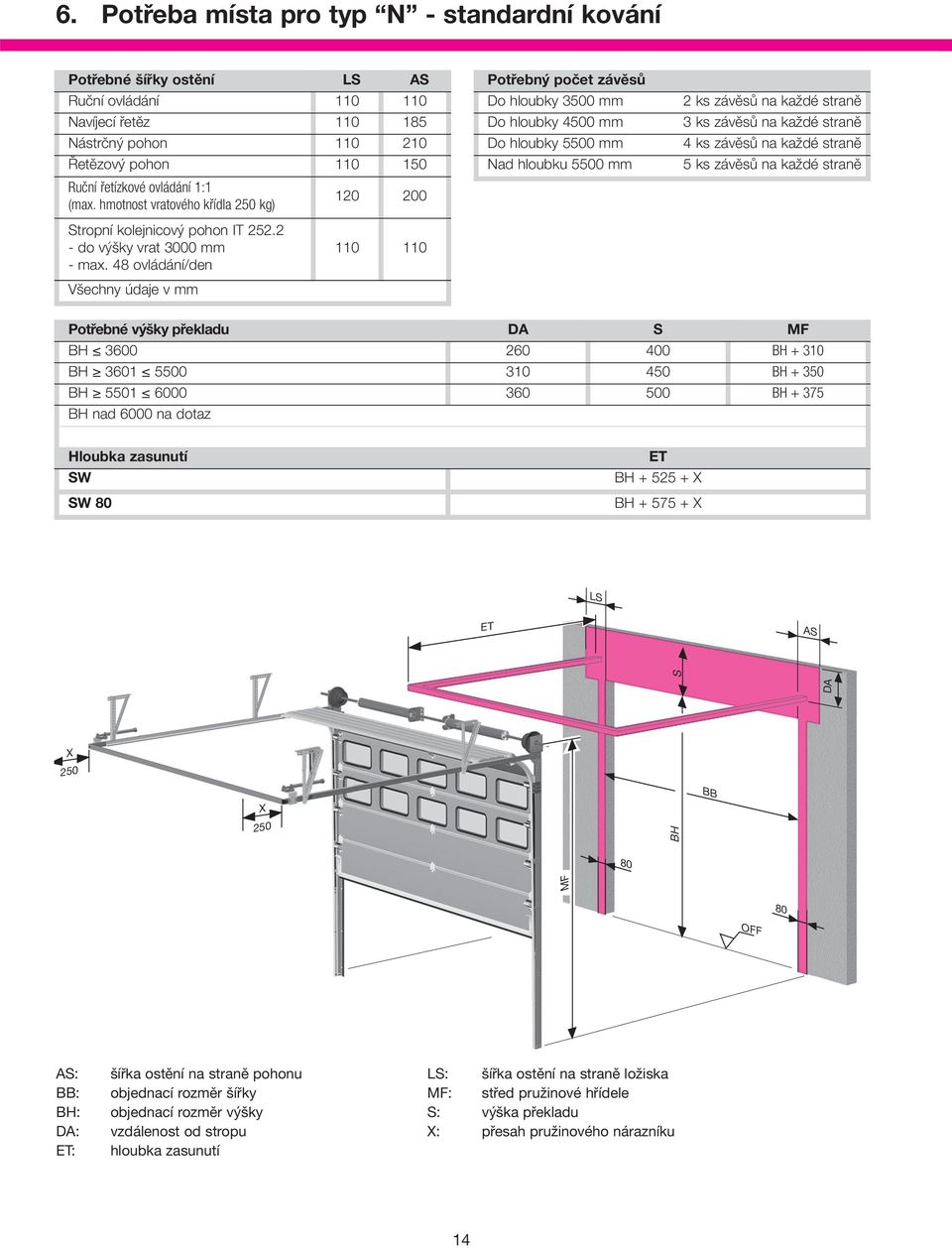

14 . Potřeba místa pro typ N - standardní kování Potřebné šířky ostění LS AS Ruční ovládání Navíjecí řetěz Nástrčný pohon Řetězový pohon Ruční řetízkové ovládání 1:1 (max. hmotnost vratového křídla 20 kg) Stropní kolejnicový pohon IT do výšky vrat 000 mm - max. 8 ovládání/den Všechny údaje v mm Potřebný počet závěsů Do hloubky 00 mm Do hloubky 00 mm Do hloubky 00 mm Nad hloubku 00 mm 2 ks závěsů na každé straně ks závěsů na každé straně ks závěsů na každé straně ks závěsů na každé straně Potřebné výšky překladu DA S MF BH BH + 10 BH BH + 0 BH BH + 7 BH nad 000 na dotaz Hloubka zasunutí SW SW BH X BH X LS AS BH S DA X 20 X 20 MF OFF AS: : BH: DA: : šířka ostění na straně pohonu objednací rozměr šířky objednací rozměr výšky vzdálenost od stropu hloubka zasunutí LS: šířka ostění na straně ložiska MF: střed pružinové hřídele S: výška překladu X: přesah pružinového nárazníku 1

15 7. Potřeba místa pro typ ND - standardní kování s kopírováním sklonu střechy Potřebné šířky ostění LS AS Ruční ovládání Navíjecí řetěz Nástrčný pohon Řetězový pohon Potřebný počet závěsů Do hloubky 00 mm Do hloubky 00 mm Do hloubky 00 mm Nad hloubku 00 mm 2 ks závěsů na každé straně ks závěsů na každé straně ks závěsů na každé straně ks závěsů na každé straně Všechny údaje v mm Potřebné výšky překladu DA DA 10 DA 1 DA 20 DA 2 DA 0 S MF BH * BH + BH * BH + 0 BH * BH + 0 BH nad 000 na dotaz Hloubka zasunutí SW Kopírování sklonu střechy 0 ** SW Kopírování sklonu střechy 0 ** BH + 7** + X BH + 2** + X LS X 7 AS X 7 DA BH S max.** 0 MF OFF AS: : BH: DA: : LS: MF: šířka ostění na straně pohonu objednací rozměr šířky objednací rozměr výšky vzdálenost od stropu hloubka zasunutí šířka ostění na straně ložiska střed pružinové hřídele S: výška překladu X: přesah pružinového nárazníku **: doporučená hodnota Údaj stupňů závisí na hmotnosti vratového křídla a může se event. lišit od doporučené hodnoty. Nad 1 na dotaz. 1

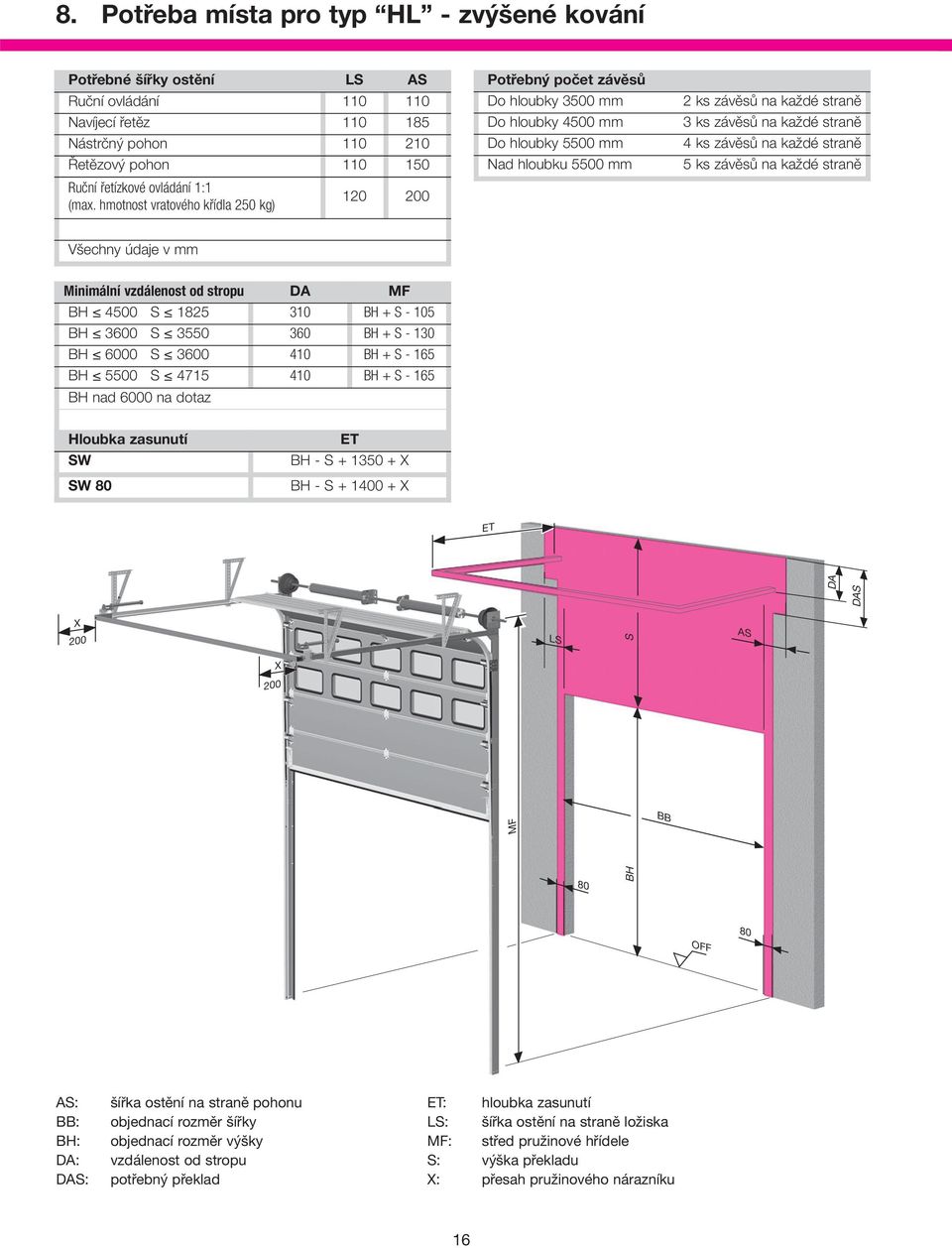

16 8. Potřeba místa pro typ HL - zvýšené kování Potřebné šířky ostění LS AS Ruční ovládání Navíjecí řetěz Nástrčný pohon Řetězový pohon Ruční řetízkové ovládání 1:1 (max. hmotnost vratového křídla 20 kg) Potřebný počet závěsů Do hloubky 00 mm Do hloubky 00 mm Do hloubky 00 mm Nad hloubku 00 mm 2 ks závěsů na každé straně ks závěsů na každé straně ks závěsů na každé straně ks závěsů na každé straně Všechny údaje v mm Minimální vzdálenost od stropu DA MF BH 00 S BH + S - 10 BH 00 S 0 0 BH + S - 10 BH 000 S BH + S - 1 BH 00 S BH + S - 1 BH nad 000 na dotaz Hloubka zasunutí SW SW BH - S X BH - S X DA DAS X 200 LS AS X MF BH S 200 OFF AS: : BH: DA: DAS: šířka ostění na straně pohonu objednací rozměr šířky objednací rozměr výšky vzdálenost od stropu potřebný překlad : hloubka zasunutí LS: šířka ostění na straně ložiska MF: střed pružinové hřídele S: výška překladu X: přesah pružinového nárazníku 1

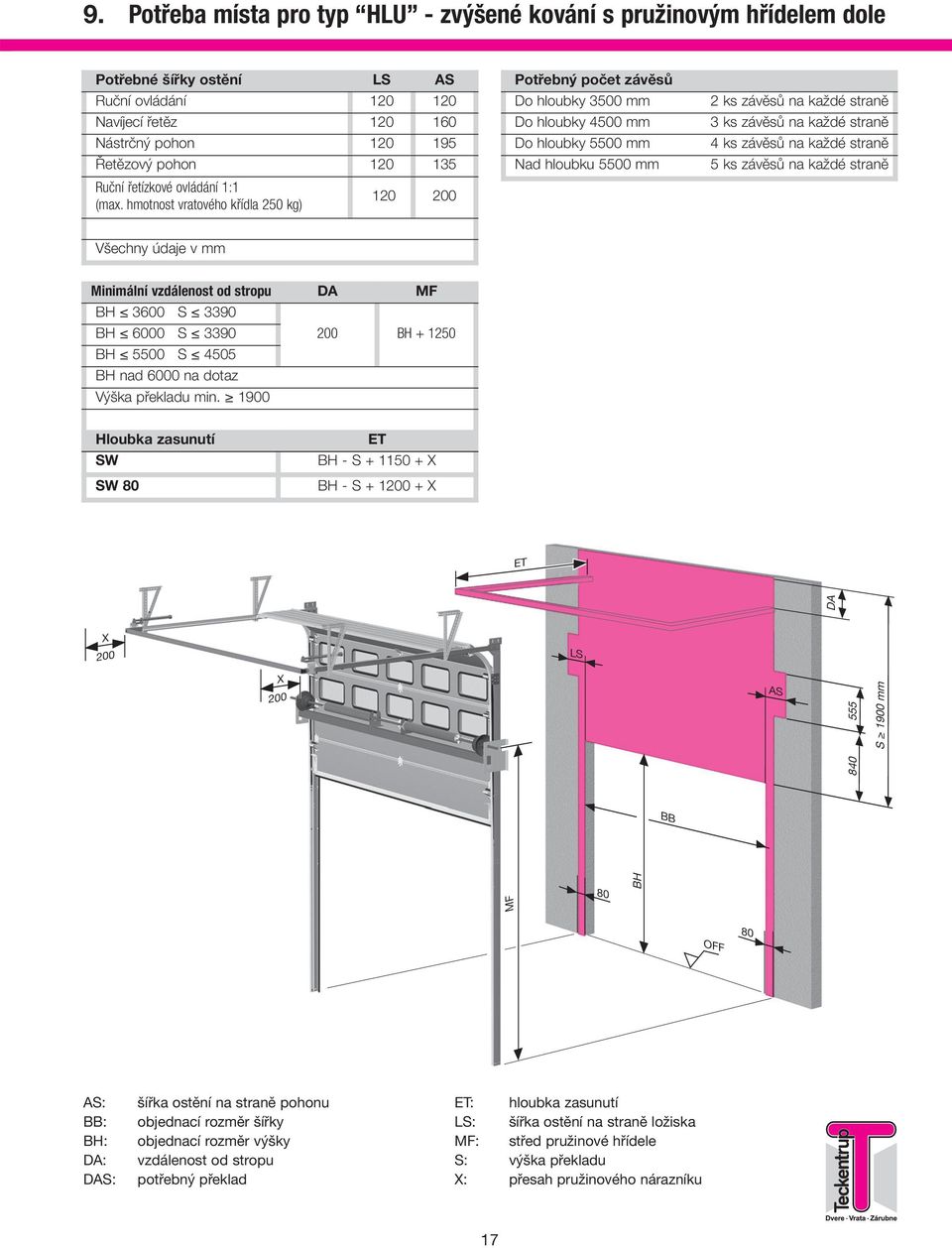

17 9. Potřeba místa pro typ HLU - zvýšené kování s pružinovým hřídelem dole Potřebné šířky ostění LS AS Ruční ovládání Navíjecí řetěz Nástrčný pohon Řetězový pohon Ruční řetízkové ovládání 1:1 (max. hmotnost vratového křídla 20 kg) Potřebný počet závěsů Do hloubky 00 mm Do hloubky 00 mm Do hloubky 00 mm Nad hloubku 00 mm 2 ks závěsů na každé straně ks závěsů na každé straně ks závěsů na každé straně ks závěsů na každé straně Všechny údaje v mm Minimální vzdálenost od stropu DA MF BH 00 S 90 BH 000 S 90 BH 00 S 0 BH nad 000 na dotaz Výška překladu min BH Hloubka zasunutí SW SW BH - S X BH - S X DA X 200 LS X 200 AS S 1900 mm MF BH OFF AS: : BH: DA: DAS: šířka ostění na straně pohonu objednací rozměr šířky objednací rozměr výšky vzdálenost od stropu potřebný překlad : hloubka zasunutí LS: šířka ostění na straně ložiska MF: střed pružinové hřídele S: výška překladu X: přesah pružinového nárazníku 17

18 10. Potřeba místa pro typ HLD - zvýšené kování s kopírováním sklonu střechy Potřebné šířky ostění LS AS Ruční ovládání Navíjecí řetěz Nástrčný pohon Řetězový pohon Potřebný počet závěsů Do hloubky 00 mm Do hloubky 00 mm Do hloubky 00 mm Nad hloubku 00 mm 2 ks závěsů na každé straně ks závěsů na každé straně ks závěsů na každé straně ks závěsů na každé straně Všechny údaje v mm Minimální vzdálenost od stropu DA DA 10 DA 1 DA 20 DA 2 DA 0 MF BH 00 S BH + S BH 00 S BH + S - 12 BH 000 S BH + S - 10 BH 00 S BH + S - 10 BH nad 000 na dotaz Hloubka zasunutí SW Kopírování sklonu střechy 0 ** SW Kopírování sklonu střechy 0 ** BH - S + 100** + X BH - S + 10** + X X 7 X 7 DA max.** 0 BH S DA S LS AS MF OFF AS: : BH: DA: DAS: : LS: šířka ostění na straně pohonu objednací rozměr šířky objednací rozměr výšky vzdálenost od stropu potřebný překlad hloubka zasunutí šířka ostění na straně ložiska MF: střed pružinové hřídele S: výška překladu X: přesah pružinového nárazníku **: doporučená hodnota Údaj stupňů závisí na hmotnosti vratového křídla a může se event. lišit od doporučené hodnoty. Nad 1 na dotaz. 18

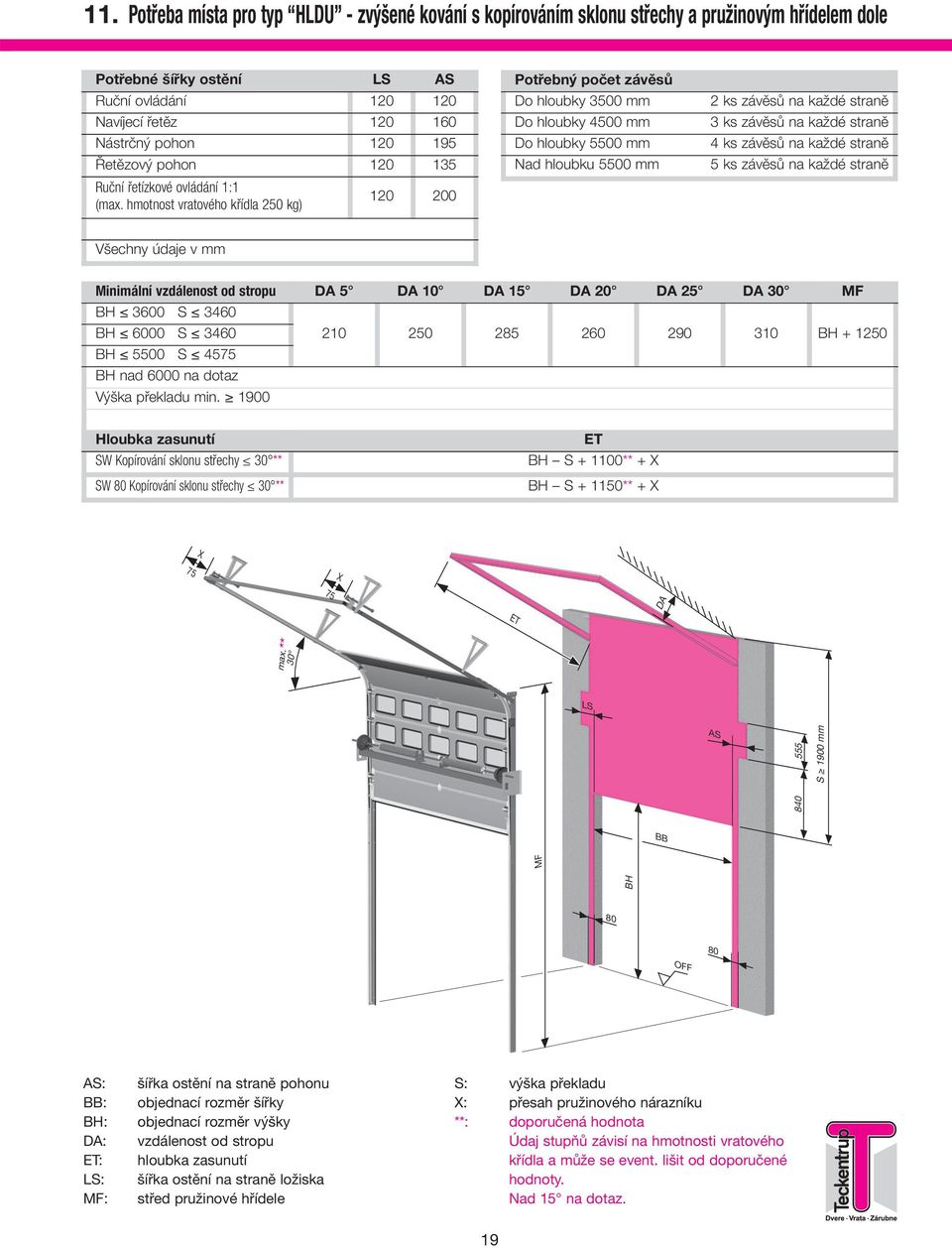

19 11. Potřeba místa pro typ HLDU - zvýšené kování s kopírováním sklonu střechy a pružinovým hřídelem dole Potřebné šířky ostění LS AS Ruční ovládání Navíjecí řetěz Nástrčný pohon Řetězový pohon Ruční řetízkové ovládání 1:1 (max. hmotnost vratového křídla 20 kg) Potřebný počet závěsů Do hloubky 00 mm Do hloubky 00 mm Do hloubky 00 mm Nad hloubku 00 mm 2 ks závěsů na každé straně ks závěsů na každé straně ks závěsů na každé straně ks závěsů na každé straně Všechny údaje v mm Minimální vzdálenost od stropu DA DA 10 DA 1 DA 20 DA 2 DA 0 MF BH 00 S 0 BH 000 S 0 BH 00 S 7 BH nad 000 na dotaz Výška překladu min BH Hloubka zasunutí SW Kopírování sklonu střechy 0 ** SW Kopírování sklonu střechy 0 ** BH S ** + X BH S + 110** + X X 7 X 7 DA max.** 0 LS AS BH S 1900 mm MF OFF AS: : BH: DA: : LS: MF: šířka ostění na straně pohonu objednací rozměr šířky objednací rozměr výšky vzdálenost od stropu hloubka zasunutí šířka ostění na straně ložiska střed pružinové hřídele S: výška překladu X: přesah pružinového nárazníku **: doporučená hodnota Údaj stupňů závisí na hmotnosti vratového křídla a může se event. lišit od doporučené hodnoty. Nad 1 na dotaz. 19

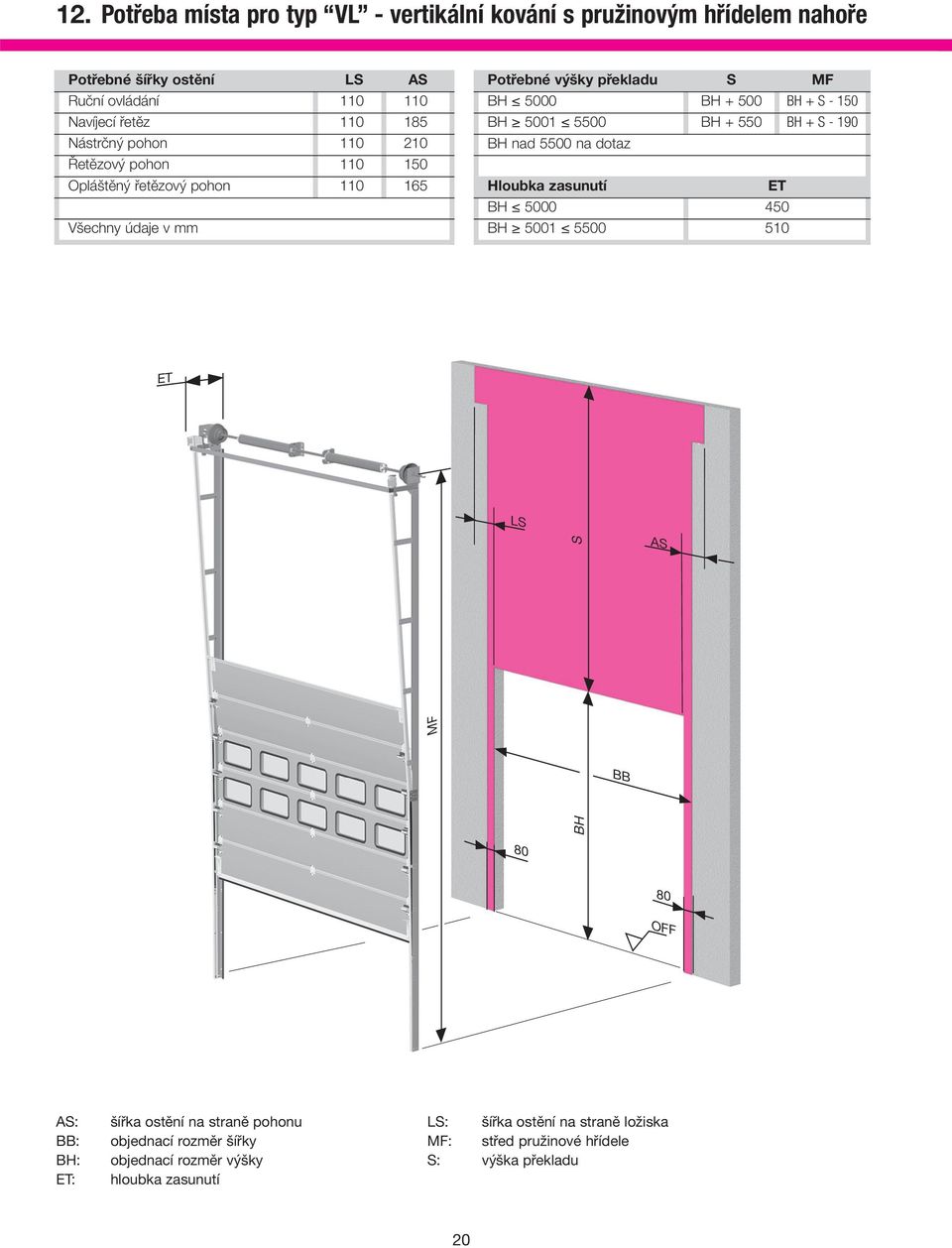

20 12. Potřeba místa pro typ VL - vertikální kování s pružinovým hřídelem nahoře Potřebné šířky ostění LS AS Ruční ovládání Navíjecí řetěz Nástrčný pohon Řetězový pohon Opláštěný řetězový pohon Všechny údaje v mm Potřebné výšky překladu S MF BH 000 BH + 00 BH + S - 10 BH BH + 0 BH + S BH nad 00 na dotaz Hloubka zasunutí BH BH LS AS BH MF S OFF AS: : BH: : šířka ostění na straně pohonu objednací rozměr šířky objednací rozměr výšky hloubka zasunutí LS: šířka ostění na straně ložiska MF: střed pružinové hřídele S: výška překladu 20

21 1. Potřeba místa pro typ VLU - vertikální kování s pružinovým hřídelem dole Potřebné šířky ostění LS AS Ruční ovládání Navíjecí řetěz Nástrčný pohon Řetězový pohon 90 1 Opláštěný řetězový pohon Ruční řetízkové ovládání 1:1 (max. hmotnost vratového křídla 20 kg) Všechny údaje v mm Potřebné výšky překladu S MF BH 000 BH + 00 BH BH nad 000 na dotaz Hloubka zasunutí 1 SW 2 SW 1 SW 2 SW / 0 / LS AS MF BH < 000 = 000 = 00 S 1900 mm OFF AS: : BH: : šířka ostění na straně pohonu objednací rozměr šířky objednací rozměr výšky hloubka zasunutí LS: šířka ostění na straně ložiska MF: střed pružinové hřídele S: výška překladu 21

22 1. Potřeba místa pro typ NSH - kování pro nízký překlad Potřebné šířky ostění LS AS Ruční ovládání Navíjecí řetěz /18 1 Nástrčný pohon (max. 20 ot./min.) /210 2 Řetězový pohon /10 Ruční řetízkové ovládání 1:1 (max. hmotnost vratového křídla 20 kg) Stropní kolejnicový pohon IT do výšky vrat 000 mm - max. 8 ovládání/den Potřebný počet závěsů Do hloubky 00 mm 2 ks závěsů na každé straně Do hloubky 00 mm ks závěsů na každé straně Do hloubky 00 mm ks závěsů na každé straně Nad hloubku 00 mm ks závěsů na každé straně Hloubka zasunutí SW/SW Ruční ovládání, bez pohonu BH + 900/90 Nástrčný pohon montovaný zavěšený BH /100 Nástrčný pohon montovaný vodorovně BH + 110/ když je řetěz pro ruční ovládání zvenku (řetěz možný pouze při svislé montáži, průjezdná výška se sníží) 2 když je nástrčný pohon zvenku když je řetězový pohon zvenku Všechny údaje v mm Doporučujeme pohon otočený hlavou dolů, s nouzovou klikou nebo nouzovým rychloodjištěním. Potřebné výšky překladu DA SW0/SW S SW0/SW MF Ruční ovládání 1/17 270/10 BH + 9 se stropním kolejnicovým pohonem 18/22 00/0 BH + 9 s vloženými dveřmi / se stropním kolejnicovým pohonem 18/22 00/0 BH + 9 s nástrčným pohonem 1/17 270/10 BH + 9 BH 00, plocha vrat max. 2 m 2 BH nad 00 na dotaz LS AS BH S DA RP OFF MF AS: : BH: DA: : šířka ostění na straně pohonu objednací rozměr šířky objednací rozměr výšky vzdálenost od stropu hloubka zasunutí LS: šířka ostění na straně ložiska MF: střed pružinové hřídele RP: trubkový profil na upevnění pružinového systému S: výška překladu 22

23 1. Potřeba místa pro typ NSD - snížené kování s kopírováním sklonu střechy Potřebné šířky ostění LS AS Ruční ovládání Navíjecí řetěz /18 1 Nástrčný pohon (max. 20 ot./min.) /210 2 Řetězový pohon /10 Ruční řetízkové ovládání 1:1 (max. hmotnost vratového křídla 20 kg) když je řetěz pro ruční ovládání zvenku (řetěz možný pouze při svislé montáži, průjezdná výška se sníží) 2 když je nástrčný pohon zvenku když je řetězový pohon zvenku Všechny údaje v mm Doporučujeme pohon otočený hlavou dolů, s nouzovou klikou nebo nouzovým rychloodjištěním. Potřebný počet závěsů Do hloubky 00 mm 2 ks závěsů na každé straně Do hloubky 00 mm ks závěsů na každé straně Do hloubky 00 mm ks závěsů na každé straně Nad hloubku 00 mm ks závěsů na každé straně Hloubka zasunutí SW/SW Ruční ovládání, bez pohonu BH + 80/8 Nástrčný pohon montovaný zavěšený BH + 90/1000 Nástrčný pohon montovaný vodorovně BH /110 Kopírování sklonu střechy 20 ** Potřebné výšky překladu DA DA 10 DA 1 DA 20 S Ruční ovládání SW s nástrčným pohonem SW S - 70 S - 0 S + 2 S Ruční ovládání SW s nástrčným pohonem SW S - 0 S S + S BH 00, plocha vrat max. 2 m 2 BH nad 00 na dotaz Výška překladu 20 na dotaz možná LS DA AS RP max.** 20 BH S OFF AS: : BH: DA: : LS: MF: šířka ostění na straně pohonu objednací rozměr šířky objednací rozměr výšky vzdálenost od stropu hloubka zasunutí šířka ostění na straně ložiska střed pružinové hřídele RP: trubkový profil na upevnění pružinového systému S: výška překladu **: doporučená hodnota Údaj stupňů závisí na hmotnosti vratového křídla a může se event. lišit od doporučené hodnoty. Nad 20 na dotaz. 2

24 1. Potřeba místa pro bezpružinový typ N - standardní kování Potřebné šířky ostění* LS AS Trojkový motor / Pětkový motor Šestkový motor Všechny údaje v mm Potřebný počet závěsů Do hloubky 00 mm Do hloubky 00 mm Do hloubky 00 mm Nad hloubku 00 mm 2 ks závěsů na každé straně ks závěsů na každé straně ks závěsů na každé straně ks závěsů na každé straně Potřebné výšky překladu* DA S MW Trojkový motor 0 00 BH + 00 Pětkový motor 00 0 BH + 0 Šestkový motor BH + 00 BH nad 000 na dotaz Hloubka zasunutí SW SW BH X BH X LS AS BH S DA X 20 X 20 MW OFF AS: : BH: DA: : šířka ostění na straně pohonu objednací rozměr šířky objednací rozměr výšky vzdálenost od stropu hloubka zasunutí LS: šířka ostění na straně ložiska MW: střed hřídele S: výška překladu X: přesah pružinového nárazníku * Velikost pohonu viz stranu 2 2

25 17. Potřeba místa pro bezpružinový typ ND - standardní kování s kopírováním sklonu střechy Potřebné šířky ostění* LS AS Trojkový motor / Pětkový motor Šestkový motor Všechny údaje v mm Potřebný počet závěsů Do hloubky 00 mm Do hloubky 00 mm Do hloubky 00 mm Nad hloubku 00 mm 2 ks závěsů na každé straně ks závěsů na každé straně ks závěsů na každé straně ks závěsů na každé straně Potřebné výšky překladu* DA S MW Trojkový motor 0 00 BH + 00 Pětkový motor 00 0 BH + 0 Šestkový motor BH + 00 BH nad 000 na dotaz Hloubka zasunutí SW Kopírování sklonu střechy 0 ** SW Kopírování sklonu střechy 0 ** BH + 7** + X BH + 2** + X LS X 7 AS X 7 DA BH S max.** 0 MW OFF AS: : BH: DA: : LS: MW: šířka ostění na straně pohonu objednací rozměr šířky objednací rozměr výšky vzdálenost od stropu hloubka zasunutí šířka ostění na straně ložiska střed hřídele S: výška překladu X: přesah pružinového nárazníku * Velikost pohonu viz stranu 2 **: doporučená hodnota Údaj stupňů závisí na hmotnosti vratového křídla a může se event. lišit od doporučené hodnoty. Nad 1 na dotaz. 2

26 18. Potřeba místa pro bezpružinový typ Typ HL - zvýšené kování Potřebné šířky ostění* LS AS Trojkový motor / Pětkový motor Šestkový motor Všechny údaje v mm Potřebný počet závěsů Do hloubky 00 mm Do hloubky 00 mm Do hloubky 00 mm Nad hloubku 00 mm 2 ks závěsů na každé straně ks závěsů na každé straně ks závěsů na každé straně ks závěsů na každé straně Minimální vzdálenost od stropu* DA MW Trojkový motor BH + S-0 BH + S Pětkový motor BH + S-00 BH + S Šestkový motor BH + S-0 BH + S BH nad 000 na dotaz Hloubka zasunutí SW SW BH - S X BH - S X DA DAS X 200 LS AS X MW BH S 200 OFF AS: : BH: DA: DAS: šířka ostění na straně pohonu objednací rozměr šířky objednací rozměr výšky vzdálenost od stropu potřebný překlad : hloubka zasunutí LS: šířka ostění na straně ložiska MW: střed hřídele S: výška překladu X: přesah pružinového nárazníku * Velikost pohonu viz stranu 2 2

27 19. Potřeba místa pro bezpružinový typ HLU - zvýšené kování s dole uloženým navíjecím hřídelem Potřebné šířky ostění* LS AS Trojkový motor / Pětkový motor Šestkový motor Všechny údaje v mm Potřebný počet závěsů Do hloubky 00 mm Do hloubky 00 mm Do hloubky 00 mm Nad hloubku 00 mm 2 ks závěsů na každé straně ks závěsů na každé straně ks závěsů na každé straně ks závěsů na každé straně Minimální vzdálenost od stropu DA MW všechny motory 200 BH BH nad 000 na dotaz Výška překladu min Hloubka zasunutí SW SW BH - S X BH - S X DA X 200 LS X 200 AS S 1900 mm MW BH OFF AS: : BH: DA: DAS: šířka ostění na straně pohonu objednací rozměr šířky objednací rozměr výšky vzdálenost od stropu potřebný překlad : hloubka zasunutí LS: šířka ostění na straně ložiska MW: střed hřídele S: výška překladu X: přesah pružinového nárazníku * Velikost pohonu viz stranu 2 27

28 20. Potřeba místa pro bezpružinový typ HLD - zvýšené kování s kopírováním sklonu střechy Potřebné šířky ostění* LS AS Trojkový motor / Pětkový motor Šestkový motor Všechny údaje v mm Potřebný počet závěsů Do hloubky 00 mm Do hloubky 00 mm Do hloubky 00 mm Nad hloubku 00 mm 2 ks závěsů na každé straně ks závěsů na každé straně ks závěsů na každé straně ks závěsů na každé straně Minimální vzdálenost od stropu* DA MW Trojkový motor 00 BH + S Pětkový motor 0 BH + S Šestkový motor 700 BH + S BH nad 000 na dotaz Hloubka zasunutí SW Kopírování sklonu střechy 0 ** SW Kopírování sklonu střechy 0 ** BH - S + 100** + X BH - S + 10** + X X 7 X 7 DA max.** 0 BH S DA S LS AS MW OFF AS: : BH: DA: DAS: : LS: MW: šířka ostění na straně pohonu objednací rozměr šířky objednací rozměr výšky vzdálenost od stropu potřebný překlad hloubka zasunutí šířka ostění na straně ložiska střed hřídele S: výška překladu X: přesah pružinového nárazníku * Velikost pohonu viz stranu 2 **: doporučená hodnota Údaj stupňů závisí na hmotnosti vratového křídla a může se event. lišit od doporučené hodnoty. Nad 1 na dotaz. 28

29 21. Potřeba místa pro bezpružinový typ HLDU - zvýšené kování s kopírováním sklonu střechy s dole uloženým navíjecím hřídelem Potřebné šířky ostění* LS AS Trojkový motor / Pětkový motor Šestkový motor Všechny údaje v mm Potřebný počet závěsů Do hloubky 00 mm Do hloubky 00 mm Do hloubky 00 mm Nad hloubku 00 mm 2 ks závěsů na každé straně ks závěsů na každé straně ks závěsů na každé straně ks závěsů na každé straně Minimální vzdálenost od stropu* DA MW Trojkový motor 00 BH Pětkový motor 0 BH Šestkový motor 700 BH BH nad 000 na dotaz Hloubka zasunutí SW Kopírování sklonu střechy 0 ** SW Kopírování sklonu střechy 0 ** BH S ** + X BH S + 110** + X X 7 X 7 DA max.** 0 LS AS BH S 1900 mm MW OFF AS: : BH: DA: : LS: MW: šířka ostění na straně pohonu objednací rozměr šířky objednací rozměr výšky vzdálenost od stropu hloubka zasunutí šířka ostění na straně ložiska střed hřídele S: výška překladu X: přesah pružinového nárazníku * Velikost pohonu viz stranu 2 **: doporučená hodnota Údaj stupňů závisí na hmotnosti vratového křídla a může se event. lišit od doporučené hodnoty. Nad 1 na dotaz. 29

30 22. Potřeba místa pro bezpružinový typ VL - vertikální kování s nahoře uloženým navíjecím hřídelem Potřebné šířky ostění* LS AS Trojkový motor / Pětkový motor Šestkový motor Všechny údaje v mm Potřebné výšky překladu* S MW Trojkový motor BH + BH + 00 BH + S Pětkový motor BH + BH + 0 BH + S Šestkový motor BH + BH BH + S BH nad 00 na dotaz Hloubka zasunutí BH BH LS AS BH MW S OFF AS: : BH: : šířka ostění na straně pohonu objednací rozměr šířky objednací rozměr výšky hloubka zasunutí LS: šířka ostění na straně ložiska MW: střed hřídele S: výška překladu * Velikost pohonu viz stranu 2 0

31 2. Potřeba místa pro bezpružinový typ VLU - vertikální kování s dole uloženým navíjecím hřídelem Potřebné šířky ostění* LS AS Trojkový motor / Pětkový motor Šestkový motor Všechny údaje v mm Potřebné výšky překladu S MW BH 000 (všechny motory) BH + BH BH BH nad 000 na dotaz Hloubka zasunutí 1 bezpružinový 2 bezpružinový LS AS MW BH < 000 = 000 = 00 S 1900 mm OFF AS: : BH: : šířka ostění na straně pohonu objednací rozměr šířky objednací rozměr výšky hloubka zasunutí LS: šířka ostění na straně ložiska MW: střed hřídele S: výška překladu * Velikost pohonu viz stranu 2 1

32 2. Přiřazení součástí pro bezpružinový systém Trojkový motor Přiřazení součástí pro bezpružinový systém Pětkový motor <- Šířka sekčních vrat -> Šestkový motor <- Výška sekčních vrat -> 2

33 2. Vedlejší dveře NT Vedlejší dveře: Dveřní prvek připravený k montáži se sadou klika/klika E/EV 1, umělá hmota, černá barva. Zámek připravený pro cylindrickou vložku. Délka vložky Vzhledově stejné jako vratové křídlo. RAM RAM max. 200 DH DH RAM RAM max. 200 Provedení: Eloxované protlačované profily E/EV1. Stavební hloubka mm, třístranné dvojité dorazové těsnění v oblasti prahu. RAM max Světlý rozměr otvoru 100 RAM max. 100 S vlečným těsněním. Výplně jsou vzhledově stejné jako provedení vrat SW, SLW a SL. RAM RAM DH : : RAM: výška kliky (hodnota závislá na výšce lamely, cca 10 mm) objednací rozměr šířky vnější rozměr rámu RAM max. 200 DH DH RAM max. 200 RAM max Světlý rozměr otvoru 100 RAM max. 100 RAM RAM Upozornění: Vedlejší dveře N mohou být osazeny pouze do vrat SW. U vrat SW není osazení možné. RAM max. 200 DH RAM max Světlý rozměr otvoru DH RAM max. 100 RAM max. 200

34 2. Sekční vrata SW Vratové křídlo SW Stavební hloubka: 0 mm Materiál: ocelová lamela 2 mm (9 mm jako vyrovnávací lamela) vypěněná PU, dvoustěnná Vnější vzhled: vně s raženým povrchem stucco, stejnoměrné vodorovné drážky nebo mikroprofilovaná s drážkou/bez drážky Všechny sekce s vnitřním těsněním. Všechny sekce s vnitřní a vnější ochranou proti sevření prstů. : FA : objednací rozměr šířky vzdálenost od okna 1, 2, 2, 1, Bez prosklení Se sekcí SL Počet prosklení na sekci SL viz tabulku na str FA FA FA FA Okno typu A Počet oken na sekci viz tabulku na str.. Okno typu B Počet oken na sekci viz tabulku na str..

35 2. Sekční vrata SW Vratové křídlo SW s vloženými dveřmi Stavební hloubka: 0 mm Materiál: ocelová lamela o výšce 700 mm, vypěněná PU, dvoustěnná Vnější vzhled: vně s raženým povrchem stucco a stejnoměrné vodorovné drážky nebo mikroprofilovaná s drážkou/bez drážky min min. 00 Všechny sekce s vnitřním těsněním. Všechny sekce s vnitřní a vnější ochranou proti sevření prstů. Umístění vložených dveří podle vyobrazení na středu. Možnost umístění vložených dveří i mimo střed (vzdálenost od okraje min. 00 mm). Dorazové lišty vložených dveří vždy z E/EV1. LDH DH LDB OFF Otvírání pouze směrem ven. Podle volby DIN pravé nebo DIN levé. Možnost vzhledově stejného prosklení jako u vrat Vložené dveře 00 mm Práh = 8 mm LDB: LDH: DH: : světlá průchodná šířka dveří (standardní šířka 87 mm) světlá průchodná výška dveří (hodnota je závislá na výšce lamel, min. hodnota cca 2000 mm) výška kliky (hodnota je závislá na výšce lamel, cca 10 mm) objednací rozměr šířky Vložené dveře > 00 mm Práh = 200 mm

36 2. Sekční vrata SW N ND HL HLU Druhy kování HLD HLDU NSH NSD další velikosti na dotaz VL VLU max. hmotnost vrat NSH + NSD = 00 kg (cca 2 m 2 ) max. šířka vrat = 000 mm SW Provedení s vloženými dveřmi jen do šířky 000 mm! Libovolné umístění vložených dveří / minimální vzdálenost od ostění 00 mm! další velikosti na dotaz výška lamely: 2 mm <- Šířka sekčních vrat -> Počet sekcí sekce 2 Počet výplní na sekci SW Počet prosklení typu A/B na sekci SW Počet větracích mříží na sekci SW <- Výška sekčních vrat ->

37 27. Sekční vrata SW Vratové křídlo SW Stavební hloubka: mm Materiál: ocelová lamela 10 mm vypěněná PU, dvoustěnná Vnější vzhled: stejnoměrně vodorovně linkovaná nebo mikroprofilovaná (bez linkování) Všechny sekce s vnitřním těsněním. : FA : objednací rozměr šířky vzdálenost od okna FA FA Bez prosklení Okno SW Počet oken na sekci viz tabulku na str. 8. 7

38 27. Sekční vrata SW Druhy kování ND HL HLU HLD HLDU NSH NSD další velikosti na dotaz VL VLU max. hmotnost vrat NSH + NSD = 00 kg (cca 2 m 2 ) SW další velikosti na dotaz výška lamely: 10 mm <- Šířka sekčních vrat -> Počet sekcí sekce 10 N Počet prosklení na jednu sekci SW <- Výška sekčních vrat -> 8

39 28. Sekční vrata SLW Vratové křídlo SLW Výšky soklu: 2 mm, 120 mm Provedení soklu: ocelová lamela vypěněná PU, dvoustěnná, 0 mm Další sekce nad soklem: eloxované hliníkové trubkové profily Vnější vzhled soklu: vně s dezénem stucco, stejnoměrně vodorovně drážkovaná nebo mikroprofilovaná s drážkou/bez drážky Všechny články vrat s vnitřním těsněním. Všechny články vrat s vnitřní a vnější ochranou proti sevření prstů. Výplň SAN dvojsklo 1 mm, čiré Vnější pohled na vratové křídlo Výška soklu 2 1, F 2, 1, A: počet sekcí přizpůsoben výšce vrat AF: počet výplní na prosklenou sekci : objednací rozměr šířky F: šířka pole SP: příčle SP F = = (AF-1) (- (SP x 2,) - (2 x 1,)) AF 1 2 A A A A 1* 110 Počet polí (F) na vrata viz tabulku na straně 1. * od šířek vrat nad 000 mm = 7 mm Vnější pohled na vratové křídlo Výška soklu 120 1, F 2, 1, A: počet sekcí přizpůsoben výšce vrat AF: počet výplní na prosklenou sekci : objednací rozměr šířky F: šířka pole SP: příčle SP F = = (AF-1) (- (SP x 2,) - (2 x 1,)) AF A A A 1* 110 Počet polí (F) na vrata viz tabulku na straně 1. * od šířek vrat nad 000 mm = 7 mm 9

40 28. Sekční vrata SLW Vratové křídlo SLW s vloženými dveřmi Výšky soklu: 2 mm, 120 mm Provedení soklu: ocelová lamela vypěněná PU, dvoustěnná, 0 mm Další sekce nad soklem: eloxované hliníkové trubkové profily Vnější vzhled soklu: vně s dezénem stucco, stejnoměrně vodorovně drážkovaná nebo mikroprofilovaná s drážkou/bez drážky Všechny články vrat s vnitřním těsněním. Všechny články vrat s vnitřní a vnější ochranou proti sevření prstů. Výplň SAN dvojsklo 1 mm, čiré Vratové křídlo SLW s vloženými dveřmi Výška soklu 2 1, F 2, 1, A: počet sekcí přizpůsoben výšce vrat AF: počet výplní na prosklenou sekci : objednací rozměr šířky DH: výška kliky (hodnota závislá na výšce lamely, cca 10 mm) F: šířka pole LDB: světlá průchodná šířka dveří LDH: světlá průchodná výška dveří (na dotaz) SP: příčle 2 A A A A A LDH DH 1* 110 SP = (AF - 1) 1 LDB 79 F = LDB (- (SP x 2,) - (2 x 1,)) AF = F mm Počet polí (F) na vrata viz tabulku na straně 1. * od šířek vrat nad 000 mm = 7 mm Vložené dveře > 00 mm Práh = 200 mm Vratové křídlo SLW s vloženými dveřmi Výška soklu 120 1, F 2, 1, A: počet sekcí přizpůsoben výšce vrat AF: počet výplní na prosklenou sekci : objednací rozměr šířky DH: výška kliky (hodnota závislá na výšce lamely, cca 10 mm) F: šířka pole LDB: světlá průchodná šířka dveří LDH: světlá průchodná výška dveří (na dotaz) SP: příčle SP = (AF - 1) A A A A LDH DH LDB 79 1* 110 F = LDB (- (SP x 2,) - (2 x 1,)) AF = F mm Počet polí (F) na vrata viz tabulku na straně 1. * od šířek vrat nad 000 mm = 7 mm 0

41 28. Sekční vrata SLW 2 Vložené dveře pouze při polích (uprostřed) Vložené dveře pouze v poli 2 / Vložené dveře pouze v poli 2 / / Vložené dveře pouze v poli 2 / / / 7 8 další velikosti na dotaz Počet výplní na sekci SLW VL VLU max. šířka vrat = 000 mm Druhy kování HL HLU HLD HLDU NSH NSD max. hmotnost vrat NSH + NSD = 00 kg (cca 2 m 2 ) max. šířka vrat = 000 mm SLW Provedení s vloženými dveřmi jen do šířky 000 mm! Libovolné umístění vložených dveří / minimální vzdálenost od ostění 00 mm! další velikosti na dotaz <- Šířka sekčních vrat -> Počet sekcí při 1 sekci SW při 2 sekcích SW N ND <- Výška sekčních vrat -> 1

42 29. Sekční vrata SL Vratové křídlo SL Materiál: eloxované hliníkové trubkové profily Stavební hloubka: 0 mm Vnější vzhled podlahové sekce: hliníkové sendvičové desky 1 mm s oboustranným dezénem hliník-stucco E/EV1 Vnější vzhled dalších sekcí: výplň SAN dvojsklo 1 mm, čiré Všechny články vrat s vnitřním těsněním. Všechny články vrat s vnitřní a vnější ochranou proti sevření prstů. Vnější pohled na vratové křídlo 1, F 2, 1, A: počet sekcí přizpůsoben výšce vrat AF: počet výplní na prosklenou sekci : objednací rozměr šířky F: šířka pole SP: příčle SP = (AF - 1) F = LDB (- (SP x 2,) - (2 x 1,)) AF = F mm 1 A A A A A 1* ** Počet polí (F) na vrata viz tabulku na straně. * od šířek vrat nad 000 mm = 7 mm ** od šířek vrat nad 000 mm = 19 mm 2

43 29. Sekční vrata SL Vratové křídlo SL s vloženými dveřmi Materiál: eloxované hliníkové trubkové profily Stavební hloubka: 0 mm Vnější vzhled podlahové sekce: hliníkové sendvičové desky 1 mm s oboustranným dezénem hliník-stucco E/EV1 Vnější vzhled dalších sekcí: výplň SAN dvojsklo 1 mm, čiré Všechny články vrat s vnitřním těsněním. Všechny články vrat s vnitřní a vnější ochranou proti sevření prstů. Vnější pohled na vratové křídlo s vloženými dveřmi 1, F 2, 1, A: počet sekcí přizpůsoben výšce vrat AF: počet výplní na prosklenou sekci : objednací rozměr šířky DH: výška kliky (hodnota závislá na výšce lamely, cca 10 mm) F: šířka pole LDB: světlá průchodná šířka dveří LDH: světlá průchodná výška dveří (na dotaz) SP = (AF - 1) F = LDB (- (SP x 2,) - (2 x 1,)) AF = F mm 1 A A A A A LDH DH LDB 79 Počet polí (F) na vrata viz tabulku na straně. * od šířek vrat nad 000 mm = 7 mm 1* Vložené dveře 00 mm Práh = 8 mm Vložené dveře > 00 mm Práh = 200 mm

44 29. Sekční vrata SL další velikosti na dotaz VL VLU max. šířka vrat = 000 mm Druhy kování HL HLU HLD HLDU NSH NSD max. hmotnost vrat NSH + NSD = 00 kg (cca 2 m 2 ) max. šířka vrat = 000 mm SL Provedení s vloženými dveřmi jen do šířky 000 mm! další velikosti na dotaz <- Šířka sekčních vrat -> 2 Vložené dveře pouze při polích (uprostřed) Vložené dveře pouze v poli 2 / Vložené dveře pouze v poli 2 / / Vložené dveře pouze v poli 2 / / / Počet sekcí N ND Počet výplní na sekci SL <- Výška sekčních vrat ->

45 Poznámky

46 Poznámky

47 Poznámky 7

48 Technické změny vyhrazeny 0/0/10 (CZ) 1.2
