FiberGuardian Krátkodobý monitoring optických vláken

Rozměr: px

Začít zobrazení ze stránky:

Download "FiberGuardian Krátkodobý monitoring optických vláken"

Sabina Štěpánková
před 8 lety
Počet zobrazení:

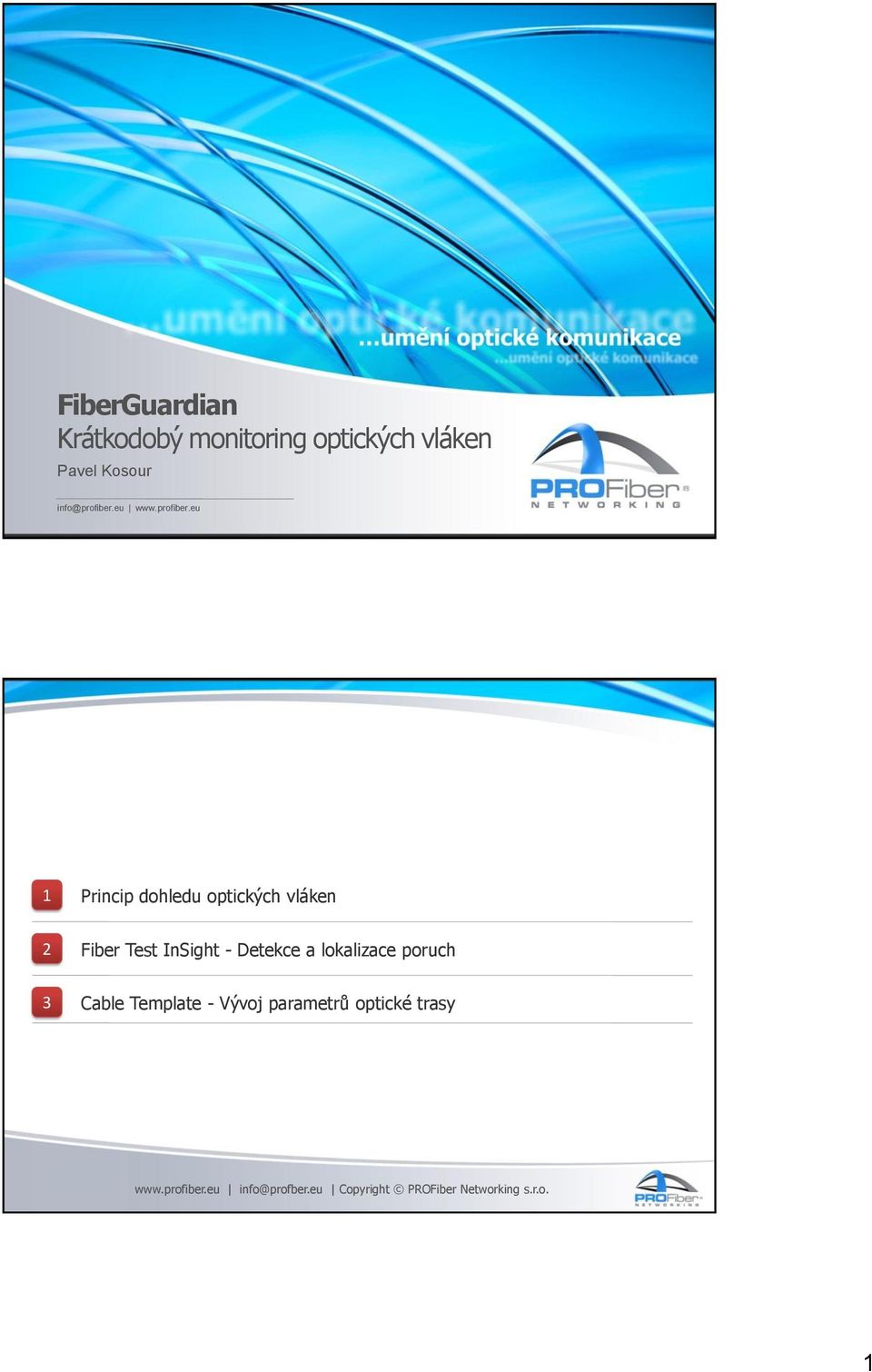

1 FiberGuardian Krátkodobý monitoring optických vláken Pavel Kosour 1 Princip dohledu optických vláken 2 Fiber Test InSight - Detekce a lokalizace poruch 3 Cable Template - Vývoj parametrů optické trasy info@profber.eu Copyright PROFiber Networking s.r.o. 1

Reflektometr vysílač přijímač - kontinuální dohled - vysoká

2 Motivace dohledu optických tras Stárnutí Vnější vlivy - počasí - výstavba - sběrači kovů Přímá metoda vs. Reflektometr vysílač přijímač - kontinuální dohled - vysoká citlivost - rychlost vyhodnocení OTDR - lokalizace poruchy - jednostranná metoda - geografické zaměření 2

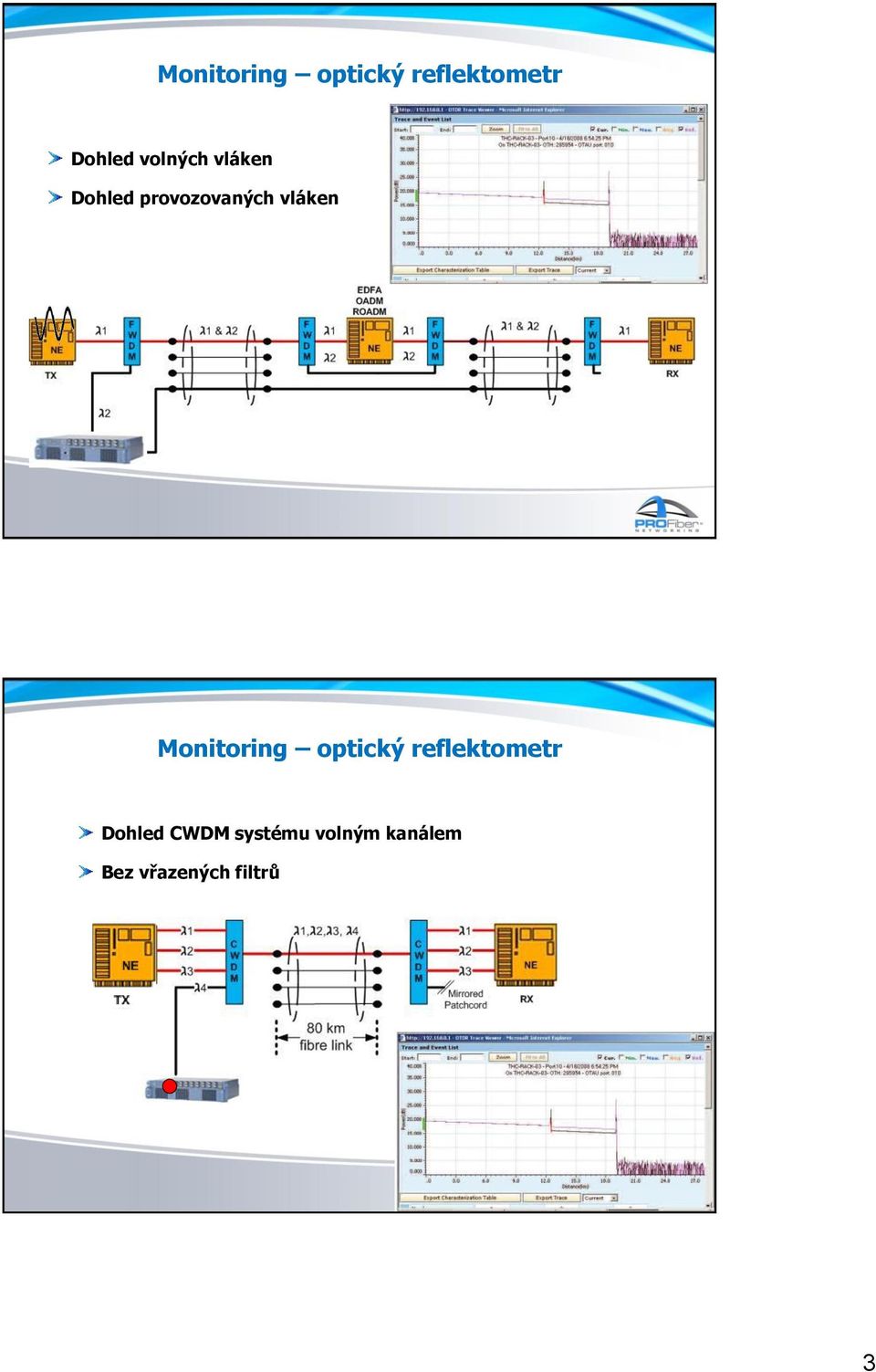

3 Monitoring optický reflektometr Dohled volných vláken Dohled provozovaných vláken Monitoring optický reflektometr Dohled CWDM systému volným kanálem Bez vřazených filtrů 3

CWDM systému volným kanálem Bez vřazených

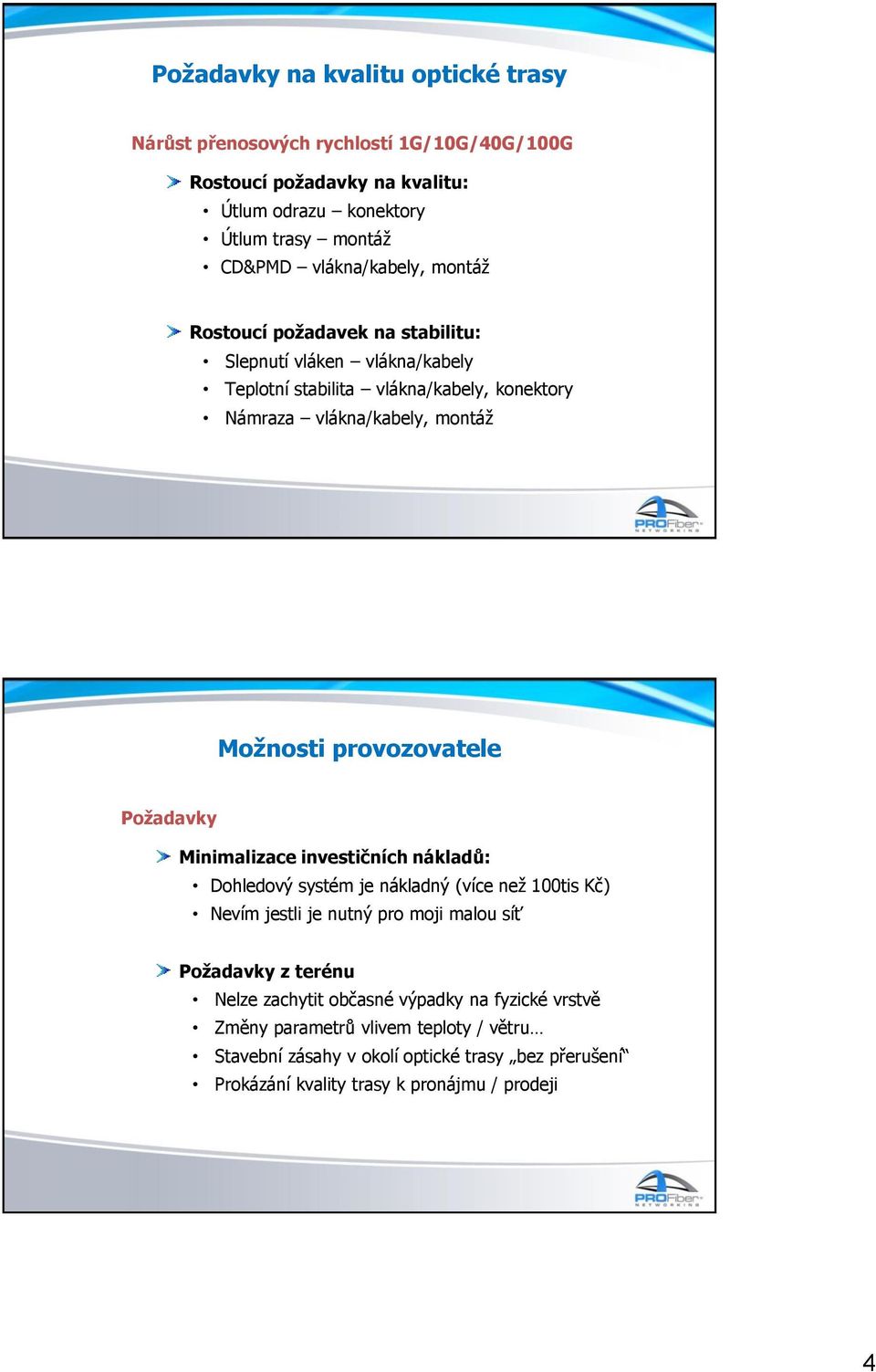

4 Požadavky na kvalitu optické trasy Nárůst přenosových rychlostí 1G/10G/40G/100G Rostoucí požadavky na kvalitu: Útlum odrazu konektory Útlum trasy montáž CD&PMD vlákna/kabely, montáž Rostoucí požadavek na stabilitu: Slepnutí vláken vlákna/kabely Teplotní stabilita vlákna/kabely, konektory Námraza vlákna/kabely, montáž Možnosti provozovatele Požadavky Minimalizace investičních nákladů: Dohledový systém je nákladný (více než 100tis Kč) Nevím jestli je nutný pro moji malou síť Požadavky z terénu Nelze zachytit občasné výpadky na fyzické vrstvě Změny parametrů vlivem teploty / větru Stavební zásahy v okolí optické trasy bez přerušení Prokázání kvality trasy k pronájmu / prodeji 4

provozovatele Požadavky Minimalizace investičních nákladů: Dohledový systém je nákladný (více než 100tis Kč) Nevím jestli je nutný pro moji malou síť Požadavky z terénu

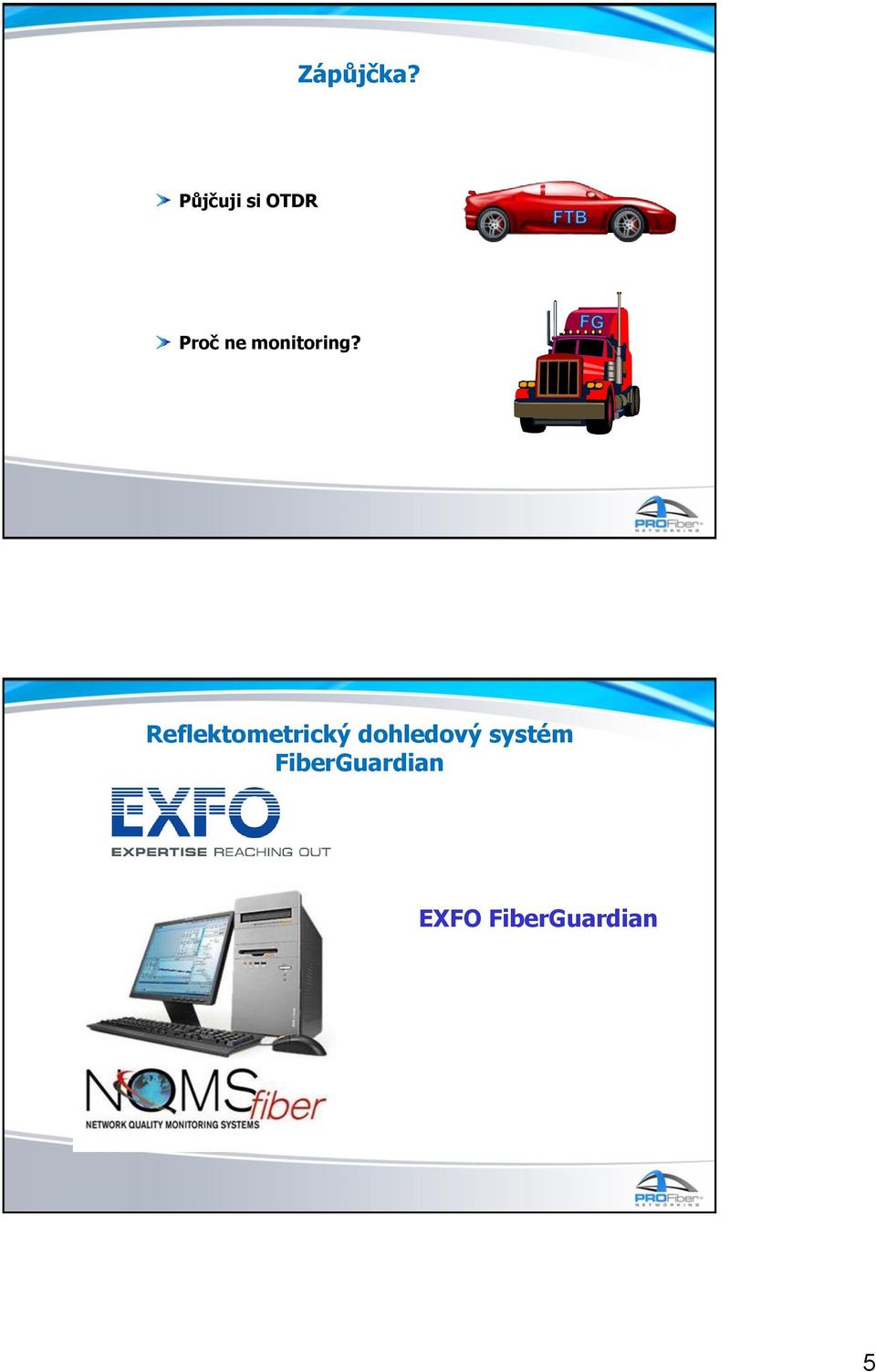

5 Zápůjčka? Půjčuji si OTDR Proč ne monitoring? Reflektometrický dohledový systém FiberGuardian EXFO FiberGuardian 5

6 FiberGuardian - RTU (Remote Test Unit) FiberGuardian - RTU (Remote Test Unit) 6

Fiber Test InSight Detekce a lokalizace poruch info@profiber.eu www.

OTDR Connector Fusion splice Connector End of link Connector OTDR

7 Fiber Test InSight Detekce a lokalizace poruch info@profiber.eu FiberGuardian - Jak to funguje? OTDR Connector Fusion splice Connector End of link Connector OTDR information Reflection Power (db) Loss Slope shows fiber attenuation Distance (km) OTDR Trace 7

(Fault-on-map application) FTI Application OSS Server field.engineer@home.

8 FiberGuardian - Jak to funguje? OTDR Connector Fusion splice Connector End of link Connector Geographic position Fiber Test Insight (Fault-on-map application) FiberGuardian - Jak to funguje? FTI Application OSS Server field.engineer@home.com Break Clear New Degradation TCP/IP Degradation Notification SNMP Break Clear trap Agent Internet Technician Customer PC Degradation Update Break Clear 8

com TCP/IP Degradation Notification SNMP Break Email Clear trap Agent

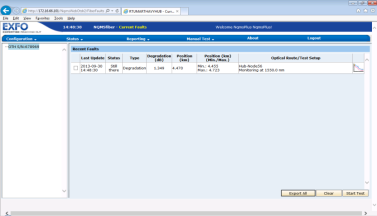

9 FiberGuardian - Jak to funguje? FTI Application OSS Server field.engineer@home.com TCP/IP Degradation Notification SNMP Break Clear trap Agent Internet Technician Customer PC FiberGuardian - interface FG WEB Interface OTDR FTI WEB Interface Google maps Open Street Maps 9

10 FiberGuardian - interface Every route may have same or different color Now, you are able to see all the monitored routes for that RTU FiberGuardian - interface You can see the optical distance This marker shows where the fault is Click on Map button 10

routes for that RTU FiberGuardian - interface You can see the

11 Cable Template Vývoj parametrů optické trasy FiberGuardian Cable Template Využití Snadno čitelná informace o měnících se parametrech Vývoj útlumu spojek Vývoj útlumu úseků Vývoj celkového útlumu trasy Schopnost předcházet výpadkům Stárnutí vláken Ovlivnění parametrů trasy teplotou / větrem Návaznost změn na nejrůznější externí vlivy 11

eu FiberGuardian Cable Template Využití Snadno čitelná informace o měnících se parametrech

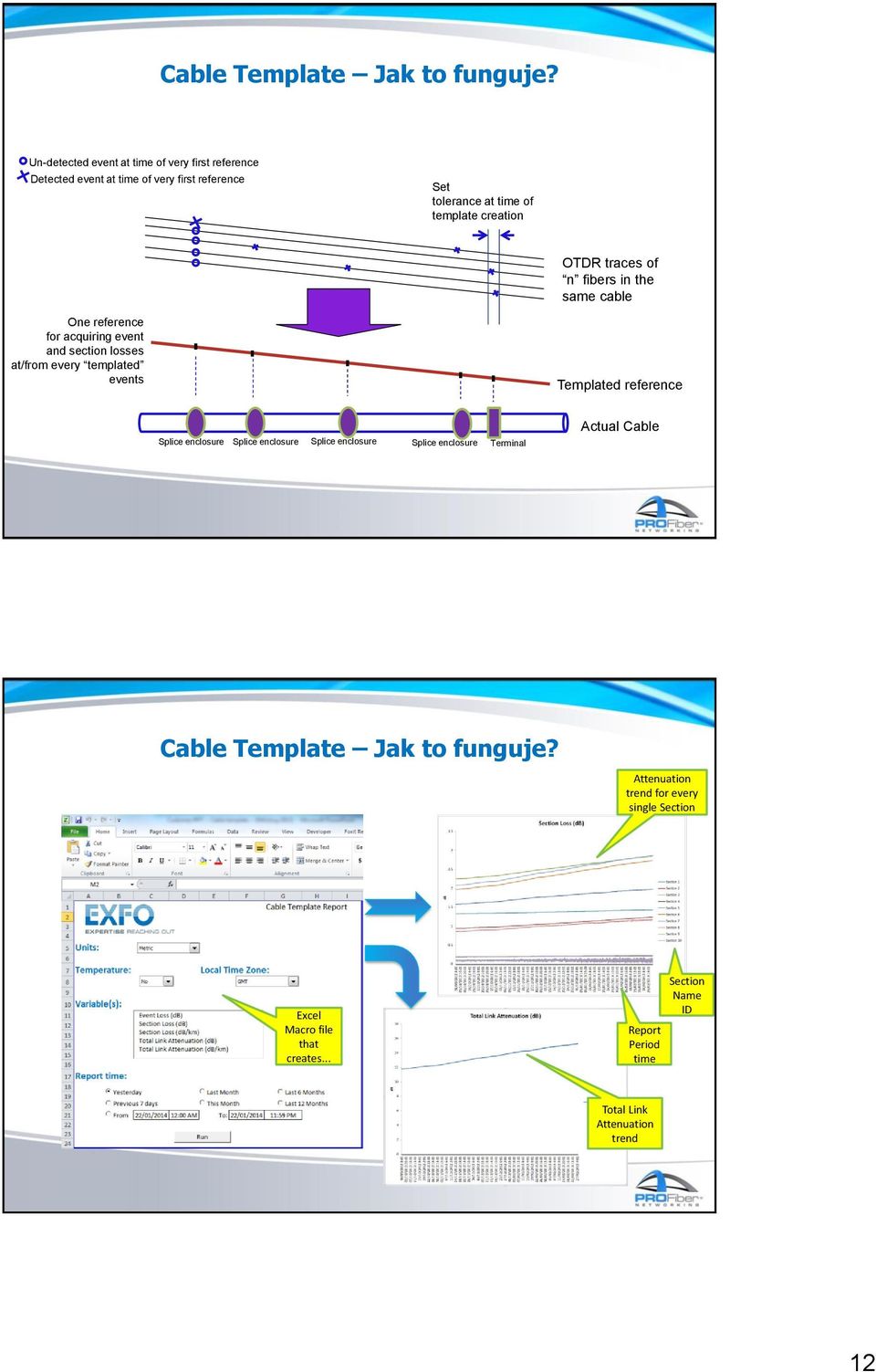

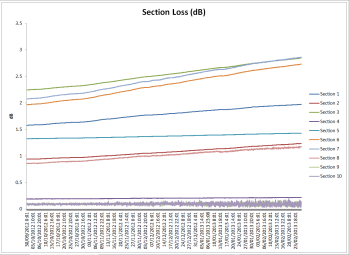

12 Cable Template Jak to funguje? Un-detected event at time of very first reference Detected event at time of very first reference Set tolerance at time of template creation OTDR traces of n fibers in the same cable One reference for acquiring event and section losses at/from every templated events Templated reference Splice enclosure Splice enclosure Splice enclosure Splice enclosure Terminal Actual Cable Cable Template Jak to funguje? Attenuation trend for every single Section Excel Macro file that creates... Report Period time Section Name ID Total Link Attenuation trend 12

traces of n fibers in the same cable One reference for acquiring event and section losses at/from every templated events Templated reference

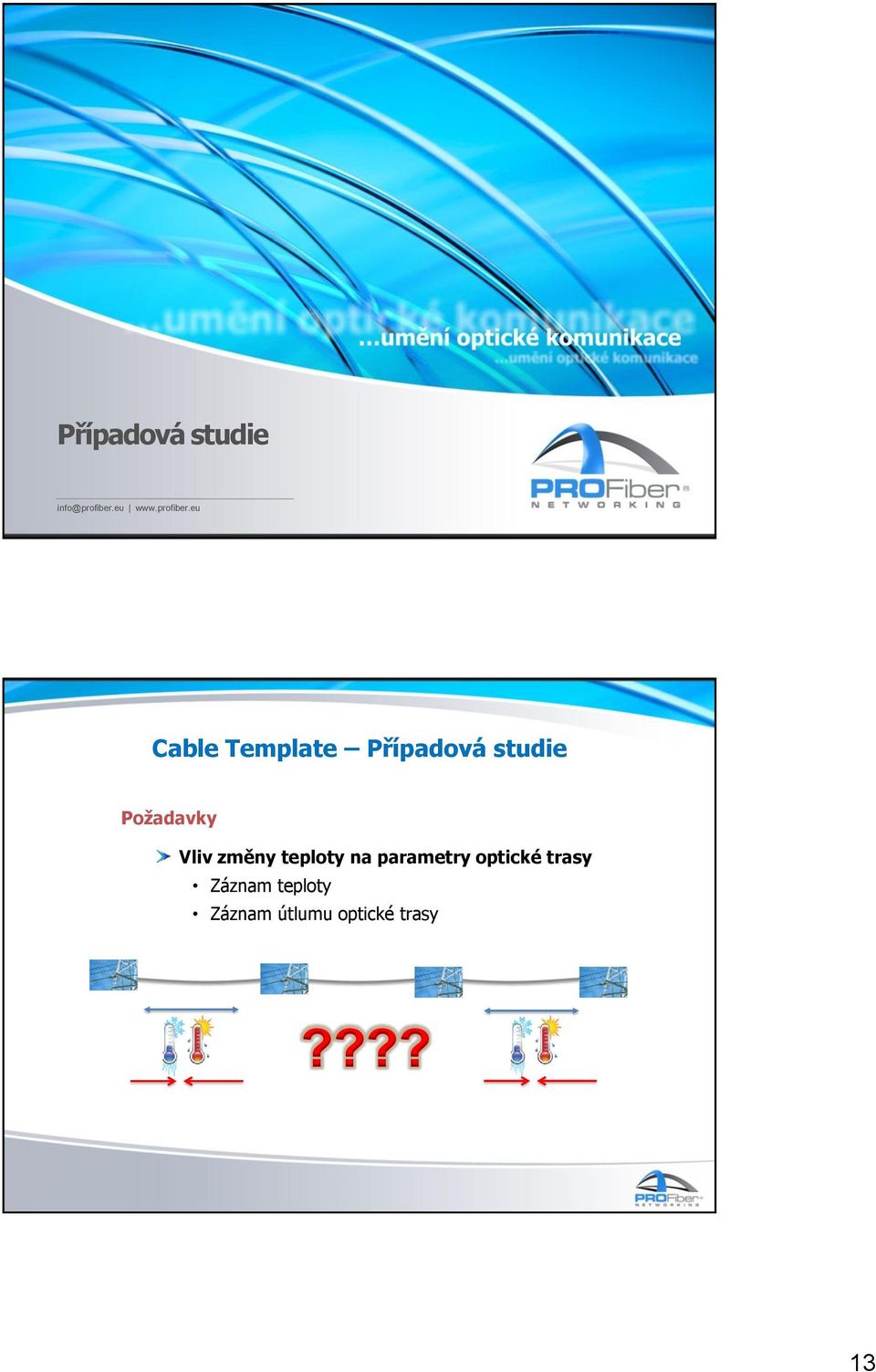

13 Případová studie Cable Template Případová studie Požadavky Vliv změny teploty na parametry optické trasy Záznam teploty Záznam útlumu optické trasy???? 13

eu Cable Template Případová studie Požadavky

4.1.2014 2:11 4.1.2014 2:43 4.1.2014 12:12 5.1.2014 6:12 6.1.2014 0:12 6.1.2014 12:12 7.1.2014 6:12 8.1.2014 0:12 8.1.2014 12:12 9.1.2014 6:12 10.1.2014 0:12 10.1.2014 12:12 11.1.2014 6:12 12.1.2014 0:12 12.

14 : : : : : : : : : : : : : : : : : : : : : :12 db Cable Template Případová studie 3. Cable Template Reporter Temperature input Local time zone parameter 2. Měření teploty 1. Fiber Guardian Note: The Cable Template Reporter reads any file with the format: DATE;TIME;TEMPERATURE Cable Template Případová studie 1310 nm 5,68 Total Link Attenuation (db) 0 Attenuation at 1310 nm 5,66 5, ,62 5,6 5,58 5,56 5, Temperature Total Link Attenuation Temperature 5,52-45 Polling frequency: Midnight, morning and noon 14

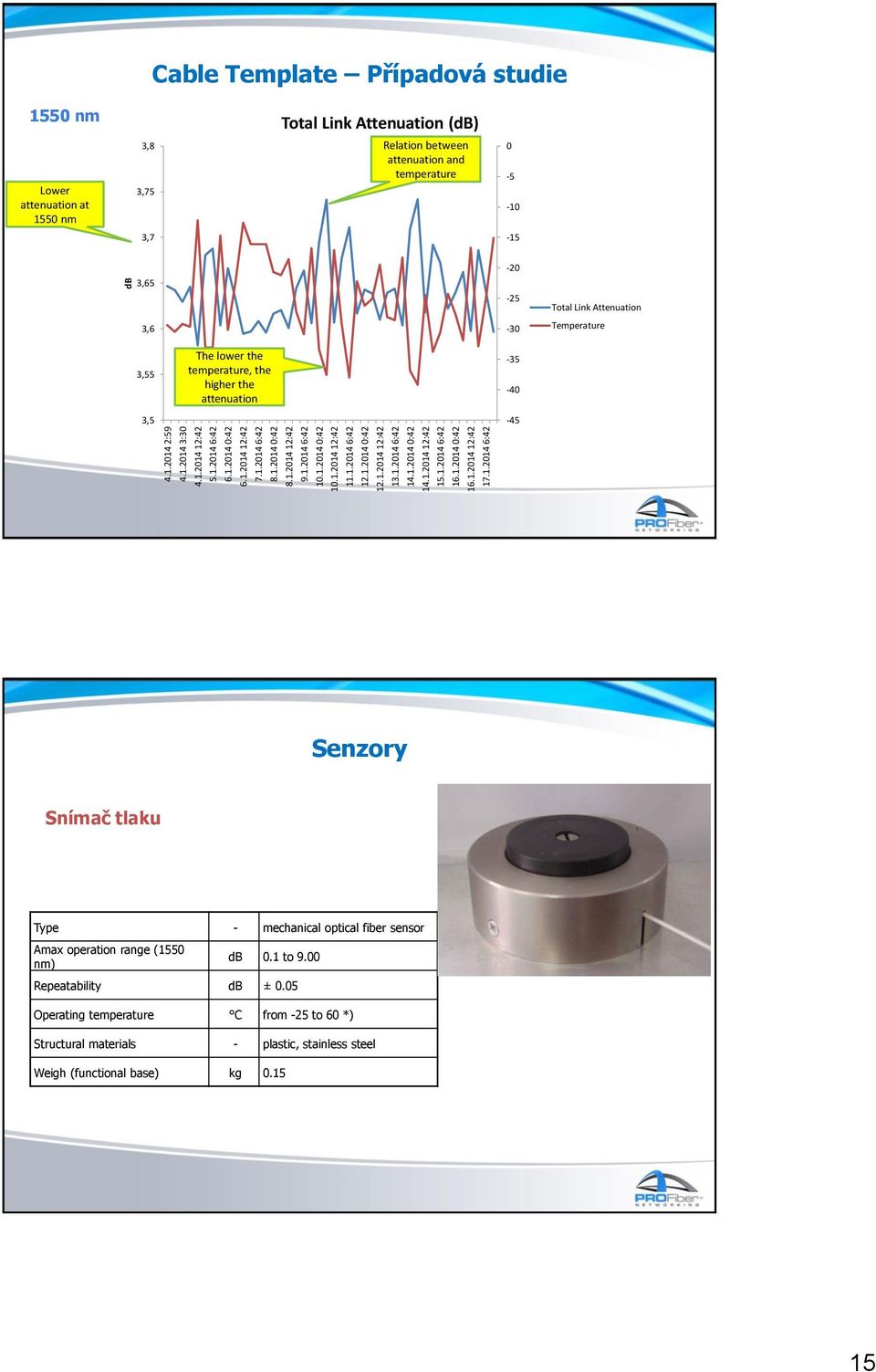

15 : : : : : : : : : : : : : : : : : : : : : :42 db Cable Template Případová studie 1550 nm Lower attenuation at 1550 nm 3,8 3,75 3,7 Total Link Attenuation (db) Relation between attenuation and temperature ,65 3, Total Link Attenuation Temperature 3,55 3,5 The lower the temperature, the higher the attenuation Senzory Snímač tlaku Type - mechanical optical fiber sensor Amax operation range (1550 nm) db 0.1 to 9.00 Repeatability db ± 0.05 Operating temperature C from -25 to 60 *) Structural materials - plastic, stainless steel Weigh (functional base) kg

3,75 3,7 Total Link Attenuation (db) Relation between attenuation and temperature 0-5 -10-15 3,65 3,6-20 -25-30 Total Link Attenuation Temperature 3,55 3,5 The lower the temperature, the higher the

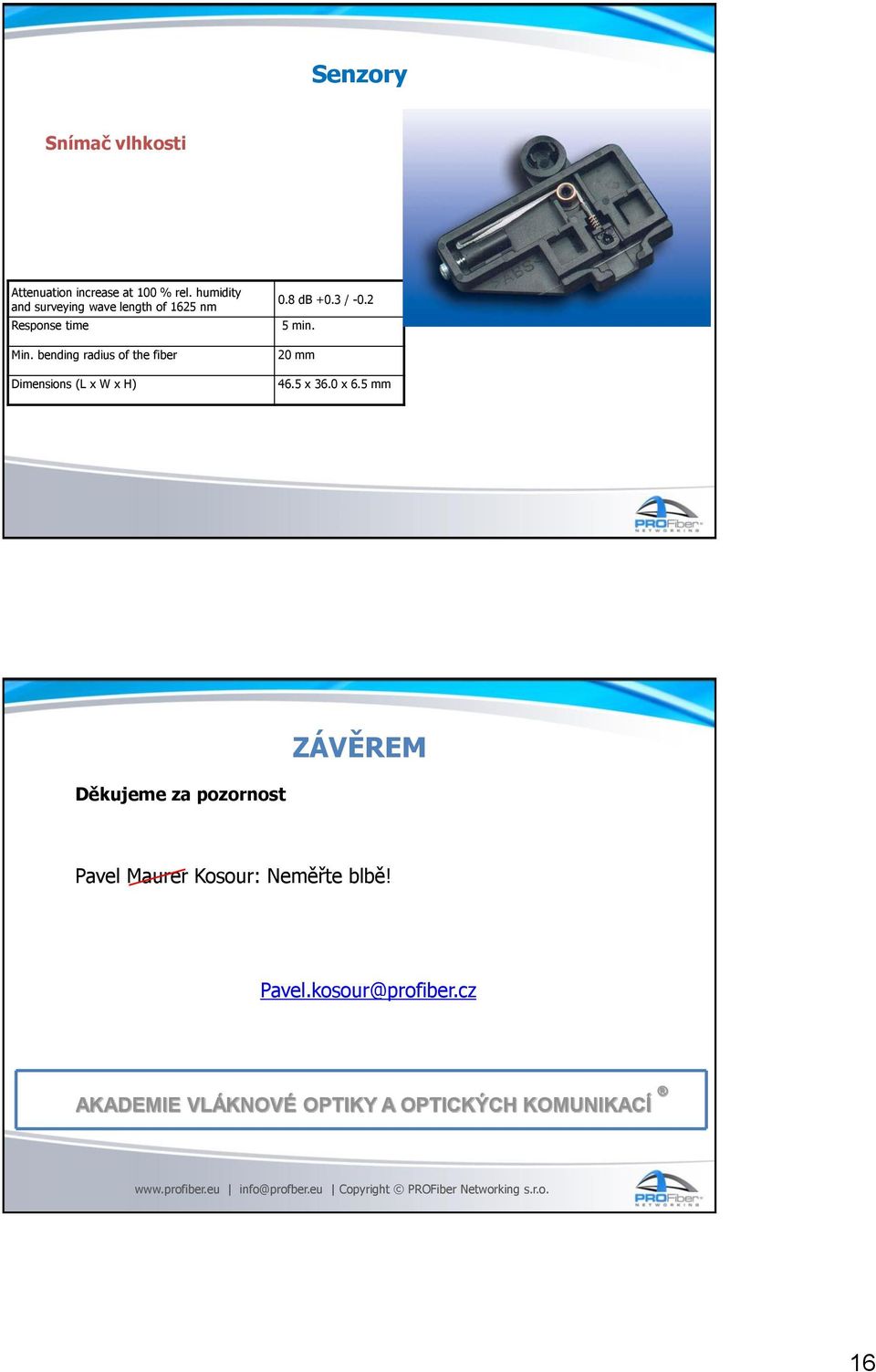

16 Senzory Snímač vlhkosti Attenuation increase at 100 % rel. humidity and surveying wave length of 1625 nm Response time Min. bending radius of the fiber Dimensions (L x W x H) 0.8 db +0.3 / min. 20 mm 46.5 x 36.0 x 6.5 mm ZÁVĚREM Děkujeme za pozornost Pavel Maurer Kosour: Neměřte blbě! Pavel.kosour@profiber.cz AKADEMIE VLÁKNOVÉ OPTIKY A OPTICKÝCH KOMUNIKACÍ info@profber.eu Copyright PROFiber Networking s.r.o. 16

bending radius of the fiber Dimensions (L x W x H) 0.8 db +0.3 / -0.2 5 min. 20 mm 46.5 x 36.0 x 6.

17 DĚKUJEME ZA POZORNOST Pavel Kosour 17
