Popis paralaktické montáže

Rozměr: px
Začít zobrazení ze stránky:

Download "Popis paralaktické montáže"

Transkript

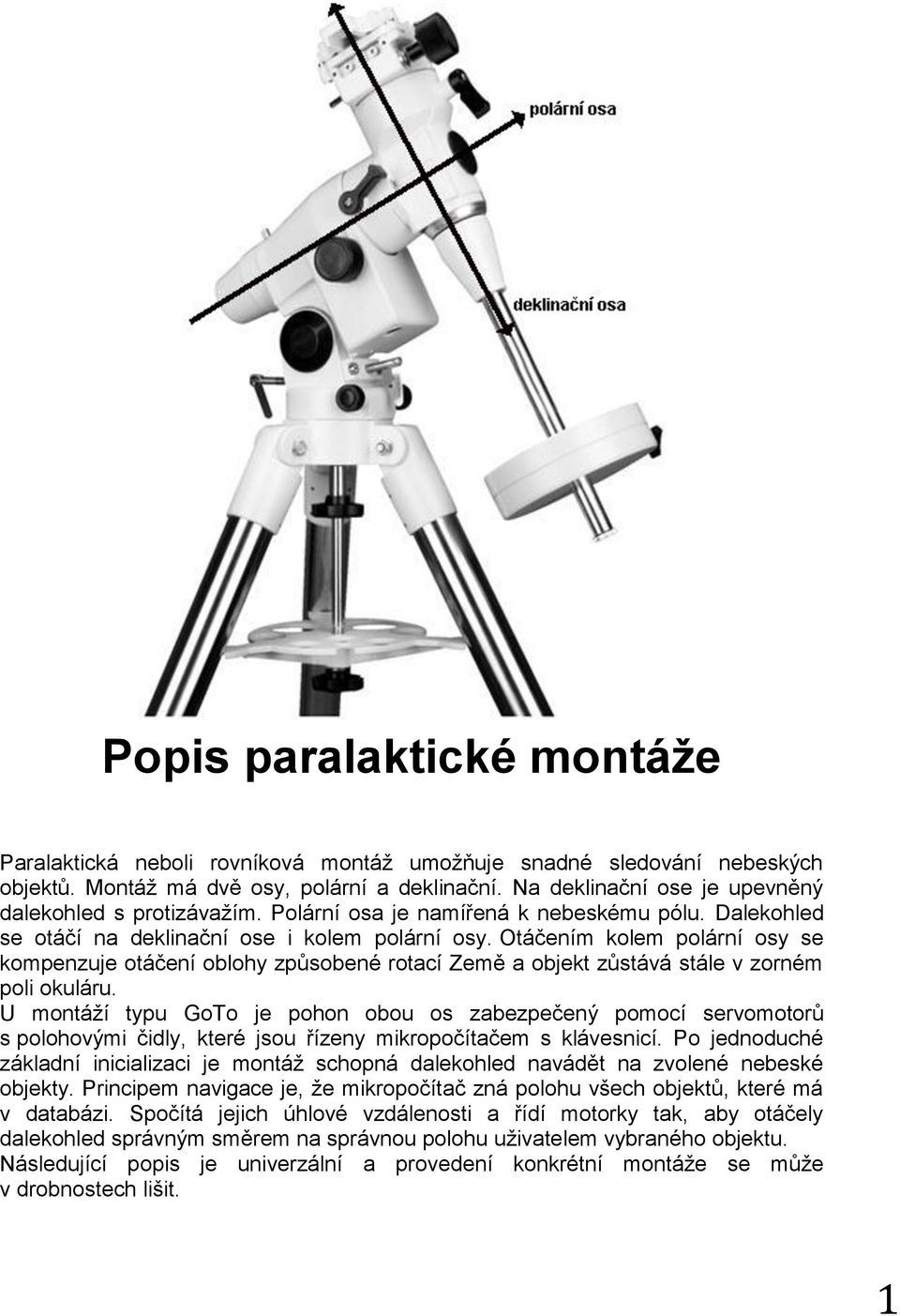

1 Popis paralaktické montáže Paralaktická neboli rovníková montáž umožňuje snadné sledování nebeských objektů. Montáž má dvě osy, polární a deklinační. Na deklinační ose je upevněný dalekohled s protizávažím. Polární osa je namířená k nebeskému pólu. Dalekohled se otáčí na deklinační ose i kolem polární osy. Otáčením kolem polární osy se kompenzuje otáčení oblohy způsobené rotací Země a objekt zůstává stále v zorném poli okuláru. U montáží typu GoTo je pohon obou os zabezpečený pomocí servomotorů s polohovými čidly, které jsou řízeny mikropočítačem s klávesnicí. Po jednoduché základní inicializaci je montáž schopná dalekohled navádět na zvolené nebeské objekty. Principem navigace je, že mikropočítač zná polohu všech objektů, které má v databázi. Spočítá jejich úhlové vzdálenosti a řídí motorky tak, aby otáčely dalekohled správným směrem na správnou polohu uživatelem vybraného objektu. Následující popis je univerzální a provedení konkrétní montáže se může v drobnostech lišit. 1

2 Sestavení paralaktické montáže 2

3 Na konce hřídelek pohonů os nasaďte ovládací šrouby jemných pohybů. Tyčky na ovládači nasaďte na konce hřídelek na každé ose tak, aby profil mosazné pružinky kopíroval tvar konce hřídelky a lehkým úderem dlaně na plastovou hlavu ovládače naražte ovládač na hřídelku. 3

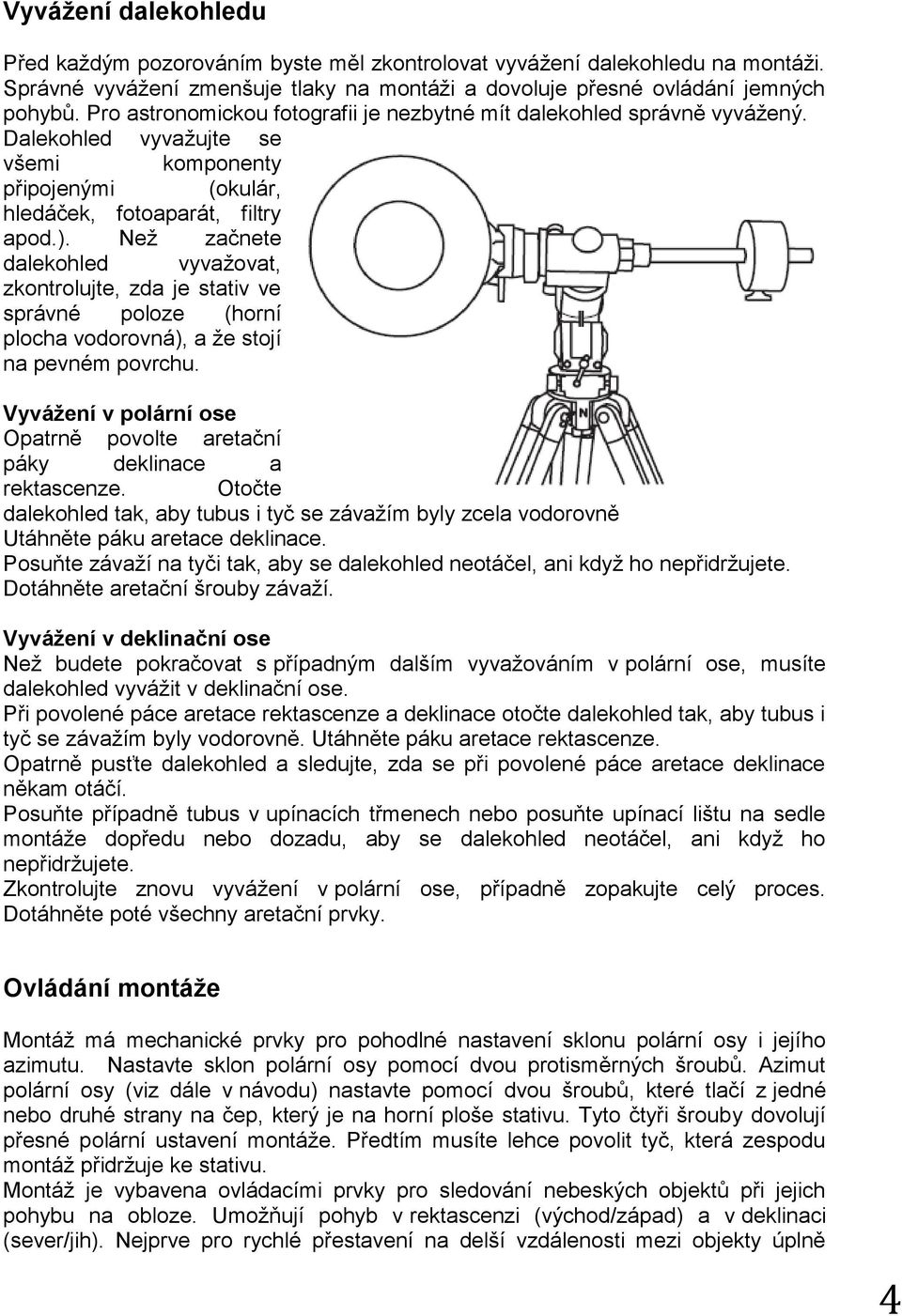

4 Vyvážení dalekohledu Před každým pozorováním byste měl zkontrolovat vyvážení dalekohledu na montáži. Správné vyvážení zmenšuje tlaky na montáži a dovoluje přesné ovládání jemných pohybů. Pro astronomickou fotografii je nezbytné mít dalekohled správně vyvážený. Dalekohled vyvažujte se všemi komponenty připojenými (okulár, hledáček, fotoaparát, filtry apod.). Než začnete dalekohled vyvažovat, zkontrolujte, zda je stativ ve správné poloze (horní plocha vodorovná), a že stojí na pevném povrchu. Vyvážení v polární ose Opatrně povolte aretační páky deklinace a rektascenze. Otočte dalekohled tak, aby tubus i tyč se závažím byly zcela vodorovně Utáhněte páku aretace deklinace. Posuňte závaží na tyči tak, aby se dalekohled neotáčel, ani když ho nepřidržujete. Dotáhněte aretační šrouby závaží. Vyvážení v deklinační ose Než budete pokračovat s případným dalším vyvažováním v polární ose, musíte dalekohled vyvážit v deklinační ose. Při povolené páce aretace rektascenze a deklinace otočte dalekohled tak, aby tubus i tyč se závažím byly vodorovně. Utáhněte páku aretace rektascenze. Opatrně pusťte dalekohled a sledujte, zda se při povolené páce aretace deklinace někam otáčí. Posuňte případně tubus v upínacích třmenech nebo posuňte upínací lištu na sedle montáže dopředu nebo dozadu, aby se dalekohled neotáčel, ani když ho nepřidržujete. Zkontrolujte znovu vyvážení v polární ose, případně zopakujte celý proces. Dotáhněte poté všechny aretační prvky. Ovládání montáže Montáž má mechanické prvky pro pohodlné nastavení sklonu polární osy i jejího azimutu. Nastavte sklon polární osy pomocí dvou protisměrných šroubů. Azimut polární osy (viz dále v návodu) nastavte pomocí dvou šroubů, které tlačí z jedné nebo druhé strany na čep, který je na horní ploše stativu. Tyto čtyři šrouby dovolují přesné polární ustavení montáže. Předtím musíte lehce povolit tyč, která zespodu montáž přidržuje ke stativu. Montáž je vybavena ovládacími prvky pro sledování nebeských objektů při jejich pohybu na obloze. Umožňují pohyb v rektascenzi (východ/západ) a v deklinaci (sever/jih). Nejprve pro rychlé přestavení na delší vzdálenosti mezi objekty úplně 4

5 povolte aretační páky rektascenze a deklinace a manuálně otočte dalekohled požadovaným směrem. Poté páky opět utáhněte. K dalším posunům potom použijte ovládače jemných pohybů. Pozor: ve stavu, kdy jsou páky utažené, mohou násilné pokusy o změnu polohy montáže způsobit mechanické poškození šnekových soukolí. Před manuálním otáčením os nejprve vždy povolte aretační páky. Pro jemné pohyby montáže pomocí motorků použijete elektronický ovládač, který si spolu se sadou servomotorů můžete zakoupit. Návod k jejich instalaci je dodán s motorovým setem. Na montáži jsou tři číselné stupnice. Na boku montáže je stupnice zeměpisné šířky pozorovacího vašeho stanoviště. Hodinová stupnice rektascenze je umístěna pod víčkem pro polární hledáček (můžete zakoupit jako příslušenství), stupnice deklinace je u tyče pro závaží. 5

6 Polární ustavení montáže Aby montáž správně vedla dalekohled za vybraným objektem, musí být přesně polárně ustavena. Znamená to nastavit sklon polární osy tak, aby přesně mířila k nebeskému (severnímu nebo jižnímu) pólu. Dobrou orientací pro vyhledání nebeského pólu na severní polokouli je hvězda Polárka, která je necelý jeden úhlový stupeň od tohoto pólu. Pro vizuální pozorování stačí přibližné polární ustavení. Zkontrolujte, zda je montáž vodorovně a případně polární hledáček na místě (pokud ho máte). Nastavení zeměpisné šířky Podle přesné mapy nebo pomocí například GPS zjistěte zeměpisnou šířku vašeho stanoviště. Pomocí dvou protisměrných šroubů a stupnice na boku montáže nastavte sklon polární osy tak, aby odpovídal vámi zjištěné zeměpisné šířce. Vyhledání Polárky Která z hvězd je Polárka? Nejlepší pomůckou pro nalezení Polárky je prodloužená spojnice dvou hvězd ve výrazném souhvězdí Velkého vozu (Velké medvědice). Nastavení montáže na Polárku Povolte aretační páku deklinace a otáčejte dalekohledem, dokud šipka nad stupnicí deklinace neukazuje na hodnotu 90. Utáhněte aretační páku deklinace. Otočte stativ s dalekohledem tak, aby značka N na stativu odpovídala severnímu směru, dalekohled tak bude přibližně mířit na Polárku. Pomocí dvou šroubů nastavení azimutu poblíž značky N (dříve než je použijete, povolte lehce tyč, která přidržuje hlavu montáže ke stativu, po úpravě azimutu tyč zase dotáhněte) a pomocí šroubů nastavení sklonu polární osy zpřesněte nastavení tak, aby Polárka byla v zorném poli dalekohledu při malém zvětšení. Pro přesnější polární ustavení můžete 6

7 použít polární hledáček. Polárka se nachází přibližně jeden úhlový stupeň daleko od skutečného nebeského pólu. Odpovídá to téměř dvěma průměrům Měsíce na obloze. Pro vizuální pozorování nepředstavuje tato nepřesnost žádný problém. Při delším pozorování jednoho objektu časem zjistíte, že objekt ujíždí v zorném poli okuláru na sever nebo na jih. Je to způsobeno právě nepřesným nastavením polární osy. Při pozorování snadno tuto odchylku eliminujete korekcemi pomocí ovládačů pohybů. Při pozorovaní s takto nastaveným dalekohledem již nehýbejte ani stativem ani neměňte sklon polární osy, jen otáčejte tubusem dalekohledu libovolným směrem k vyhledání objektu a po aretaci používejte ovládače jemných pohybů ke korekcím. Používání souřadnicových stupnic Nejsnazší způsob k nalezení objektů je naučit se souhvězdí a používat hledáček. Ale je-li objekt slabý, můžete využít souřadnicové kruhy na vaší montáži. Souřadnicové stupnice umožňují nalézt objekt podle jeho souřadnic, které najdete na mapě hvězdné oblohy. Váš dalekohled musí být přesně polárně ustavený. Stupnice rektascenze Stupnice má rozsah od 1 do 24 hodin a je dělená po 10 minutách. Horní stupnice platí pro severní polokouli, dolní stupnice pro jižní polokouli. Mezi horní stupnicí a aretačním šroubem je tzv. nonius, který slouží k odečtení souřadnice s přesností 1 minuty. Na příkladu vpravo je ukazovátku indikuje polohu přibližně 8 hod 20 min. Podívejte se nyní na nonius a najděte, která linka na minutové stupnici se přesně kryje s jakoukoli linkou na hlavní stupnici, v příkladu je to 1. Přesná souřadnice je tedy 8 hod 21 min. Kalibrace stupnice rektascenze Musíte nejprve vyhledat na obloze známou hvězdu, jejíž souřadnice znáte nebo můžete vyhledat v katalogu. Vhodná může být například jasná hvězda Vega v souhvězdí Lyra, která má hvězdnou velikost 0.0. Z hvězdné mapy vyčtete, že rektascenze (RA) této hvězdy je 18h 36m. Povolte aretační páky deklinace a rektascenze na montáži dalekohledu a umístěte Vegu do středu zorného pole okuláru vašeho dalekohledu. Dotáhněte aretační páčky. Povolte nyní aretační šroubek na stupnici a otočte hodinovou stupnici tak, až šipka ukazuje na hodnotu 18h 36m. Stupnice je pro daný okamžik zkalibrovaná. 7

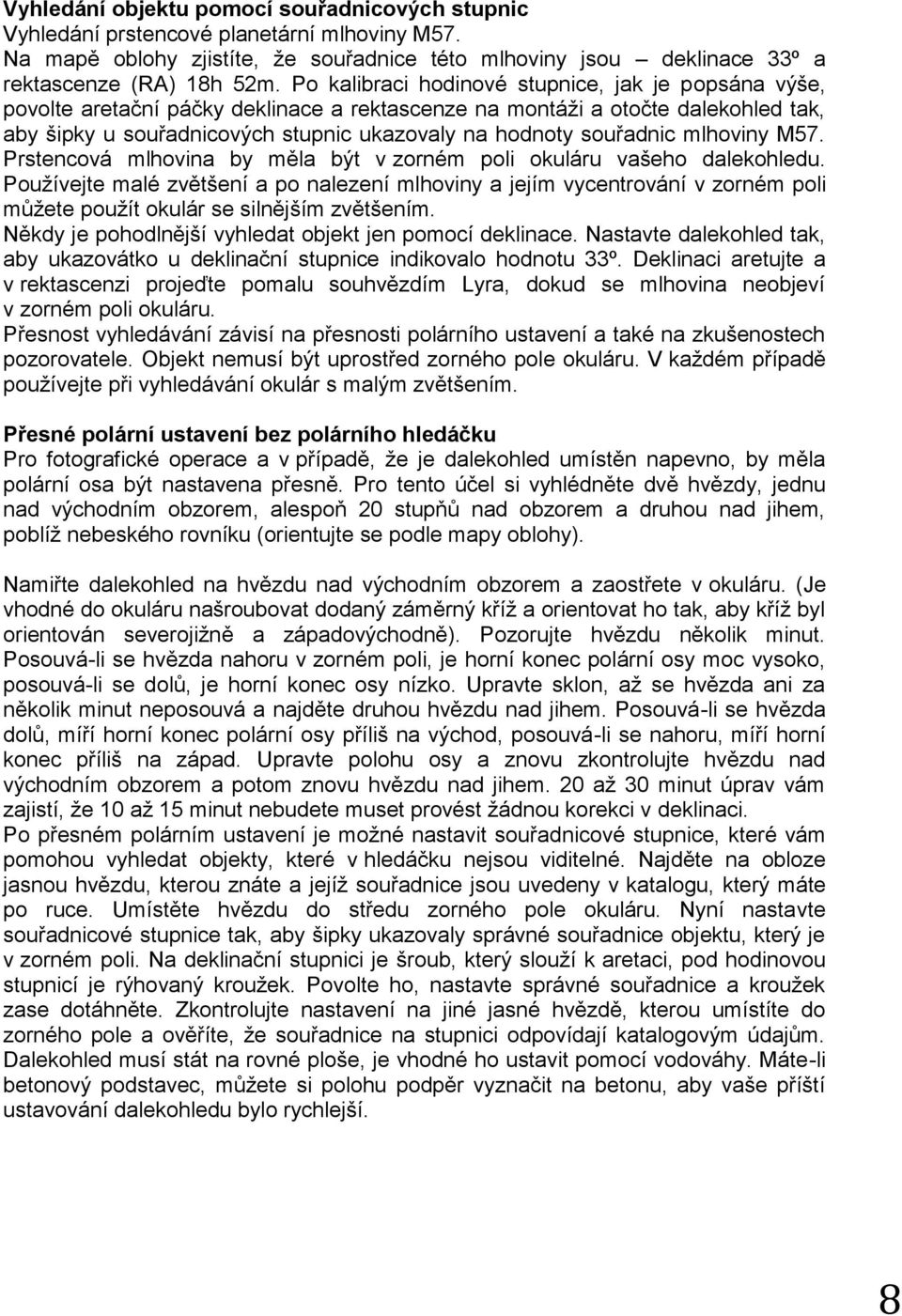

8 Vyhledání objektu pomocí souřadnicových stupnic Vyhledání prstencové planetární mlhoviny M57. Na mapě oblohy zjistíte, že souřadnice této mlhoviny jsou deklinace 33º a rektascenze (RA) 18h 52m. Po kalibraci hodinové stupnice, jak je popsána výše, povolte aretační páčky deklinace a rektascenze na montáži a otočte dalekohled tak, aby šipky u souřadnicových stupnic ukazovaly na hodnoty souřadnic mlhoviny M57. Prstencová mlhovina by měla být v zorném poli okuláru vašeho dalekohledu. Používejte malé zvětšení a po nalezení mlhoviny a jejím vycentrování v zorném poli můžete použít okulár se silnějším zvětšením. Někdy je pohodlnější vyhledat objekt jen pomocí deklinace. Nastavte dalekohled tak, aby ukazovátko u deklinační stupnice indikovalo hodnotu 33º. Deklinaci aretujte a v rektascenzi projeďte pomalu souhvězdím Lyra, dokud se mlhovina neobjeví v zorném poli okuláru. Přesnost vyhledávání závisí na přesnosti polárního ustavení a také na zkušenostech pozorovatele. Objekt nemusí být uprostřed zorného pole okuláru. V každém případě používejte při vyhledávání okulár s malým zvětšením. Přesné polární ustavení bez polárního hledáčku Pro fotografické operace a v případě, že je dalekohled umístěn napevno, by měla polární osa být nastavena přesně. Pro tento účel si vyhlédněte dvě hvězdy, jednu nad východním obzorem, alespoň 20 stupňů nad obzorem a druhou nad jihem, poblíž nebeského rovníku (orientujte se podle mapy oblohy). Namiřte dalekohled na hvězdu nad východním obzorem a zaostřete v okuláru. (Je vhodné do okuláru našroubovat dodaný záměrný kříž a orientovat ho tak, aby kříž byl orientován severojižně a západovýchodně). Pozorujte hvězdu několik minut. Posouvá-li se hvězda nahoru v zorném poli, je horní konec polární osy moc vysoko, posouvá-li se dolů, je horní konec osy nízko. Upravte sklon, až se hvězda ani za několik minut neposouvá a najděte druhou hvězdu nad jihem. Posouvá-li se hvězda dolů, míří horní konec polární osy příliš na východ, posouvá-li se nahoru, míří horní konec příliš na západ. Upravte polohu osy a znovu zkontrolujte hvězdu nad východním obzorem a potom znovu hvězdu nad jihem. 20 až 30 minut úprav vám zajistí, že 10 až 15 minut nebudete muset provést žádnou korekci v deklinaci. Po přesném polárním ustavení je možné nastavit souřadnicové stupnice, které vám pomohou vyhledat objekty, které v hledáčku nejsou viditelné. Najděte na obloze jasnou hvězdu, kterou znáte a jejíž souřadnice jsou uvedeny v katalogu, který máte po ruce. Umístěte hvězdu do středu zorného pole okuláru. Nyní nastavte souřadnicové stupnice tak, aby šipky ukazovaly správné souřadnice objektu, který je v zorném poli. Na deklinační stupnici je šroub, který slouží k aretaci, pod hodinovou stupnicí je rýhovaný kroužek. Povolte ho, nastavte správné souřadnice a kroužek zase dotáhněte. Zkontrolujte nastavení na jiné jasné hvězdě, kterou umístíte do zorného pole a ověříte, že souřadnice na stupnici odpovídají katalogovým údajům. Dalekohled musí stát na rovné ploše, je vhodné ho ustavit pomocí vodováhy. Máte-li betonový podstavec, můžete si polohu podpěr vyznačit na betonu, aby vaše příští ustavování dalekohledu bylo rychlejší. 8

9 Přesné polární ustavení s polárním hledáčkem Použití polárního hledáčku usnadňuje nastavení polární osy přesně paralelně se zemskou osou. Hledáček má zaměřovací osnovu, na níž je vyznačena poloha nebeského pólu a kružnice, po níž se pohybuje Polárka kolem nebeského pólu. Pro snadnou orientaci jsou také vyznačeny směry k souhvězdím Velký vůz a Cassiopeia. Máte-li na montáži elektrické pohony os, vypněte je. Aby bylo možné snadno otáčet polární osou, můžete také sundat dalekohled a závaží včetně tyče. Po ustavení ale musíte všechny komponenty nasadit zpět tak, abyste s montáží nepohnuli. Povolte aretační páku deklinace, otočte deklinační osu, až ukazovátko indikuje 0 Dec. Sundejte víčko polární osy (obrázek vpravo nahoře). Na dolním konci polární osy je hodinová stupnice v rozsahu 1 24 hodin. Pro severní polokouli platí horní řada čísel, pro jižní polokouli dolní řada. Povolte aretační šroubek, který je nad stupnicí a otočte stupnici, a ukazovátko míří k hodnotě 0. Aretační šroubek dotáhněte. Pod hodinovou stupnicí je lesklá datová stupnice. Má rozsah 1 12 měsíců. Nejdelší linky indikují měsíce, středně dlouhé linky indikují 10 dní a krátké linky mezi nimi jsou po dvou dnech. Pod stupnicí je černý prstenec, který stupnici drží na místě a má ne sobě vyrytou indikační linku. Na datové stupnici blíže k černému prstenci jsou údaje E W. Jejich význam bude popsán později, ale nyní otočte datovou stupnici tak, aby nula uprostřed byla srovnána s linkou na černém prstenci. O půlnoci1. listopadu (dle našeho příkladu) je Polárka přesně na středním poledníku vaší místní časové zóny. 9

10 Povolte aretační páku rektascenze a otočte polární osu až je dlouhá linky mezi 10 a 11 na datové stupnici srovnána s 0 (půlnoc) na hodinové stupnici. Potom dotáhnete aretační páku rektascenze. Použití polárního hledáčku Nyní k údajům E W. Nejdříve zjistěte vaši přesnou zeměpisnou délku. Pomůže mapa nebo přístroj GPS. Úkolem je zjistit jak daleko východně nebo západně od vás je střední poledník časové zóny. Například zeměpisná délka Prahy je 14 E. Centrální poledník středoevropského času je 15 E. Praha je tedy jeden stupeň západně od středního poledníku pro časovou zónu, tedy o 1 stupeň západně. Otočte tedy datovou stupnici tak, aby linka na černém prstenci byla srovnána s hodnotou 1W. Stupnice je dělená po 5 stupních, jeden stupeň odhadněte, je to ale v podstatě zanedbatelný rozdíl. Při větších rozdílech je však vhodné nastavení provést. Postavte montáž tak, aby horní konec polární osy mířil k severu. Nastavte pohodlnou výšku stativu a pečlivě srovnejte hlavu stativu do vodorovné polohy. Potom nastavte deklinaci na hodnotu 0, jak bylo popsáno výše a sundejte víčka na obou koncích polární osy. Abyste mohli volně otáčet osy, nenasazujte v tuto chvíli dalekohled ani tyč se závažím. Upevníte je později, po polárním ustavení. Nastavte hodinovou stupnici na hodnotu 0 a aretační šroubek u stupnice dotáhněte. Na severní polokouli platí horní řada čísel. Povolte aretační páku rektascenze a otočte polární osu až je aktuální datum na datové stupnici srovnané s aktuálním časem na hodinové stupnici. Aretační páku rektascenze dotáhněte. Výhradně pomocí šroubů pro nastavení sklonu polární osy a seřizovacích šroubů azimutu na severní straně montáže nastavte Polárku do kroužku označeného Polaris na osnově polárního hledáčku. Je vhodné zepředu si posvítit do polárního hledáčku tlumeným červeným světlem, aby zaměřovací osnova byla lépe vidět. Nakonec povolte aretační šroubek u stupnice rektascenze, povolte aretační páku rektascenze, našroubujte tyč na závaží, nasuňte závaží, připevněte dalekohled a nakonec dalekohled vyvažte. Zjednodušený postup ustavení pomocí polárního hledáčku Postavte montáž tak, aby horní konec polární osy mířil k severu. Nastavte pohodlnou výšku stativu a pečlivě srovnejte hlavu stativu do vodorovné polohy. Potom nastavte deklinaci na hodnotu 0, jak bylo popsáno výše, sundejte víčka na obou koncích polární osy. Abyste mohli volně otáčet osy, nenasazujte v tuto chvíli dalekohled ani tyč se závažím. Upevníte je později, po polárním ustavení. Povolte aretační páku rektascenze. Podívejte se nyní do polárního hledáčku. Výhradně pomocí šroubů pro nastavení sklonu polární osy a seřizovacích šroubů azimutu na severní straně montáže nastavte Polárku do zorného pole polárního hledáčku. 10

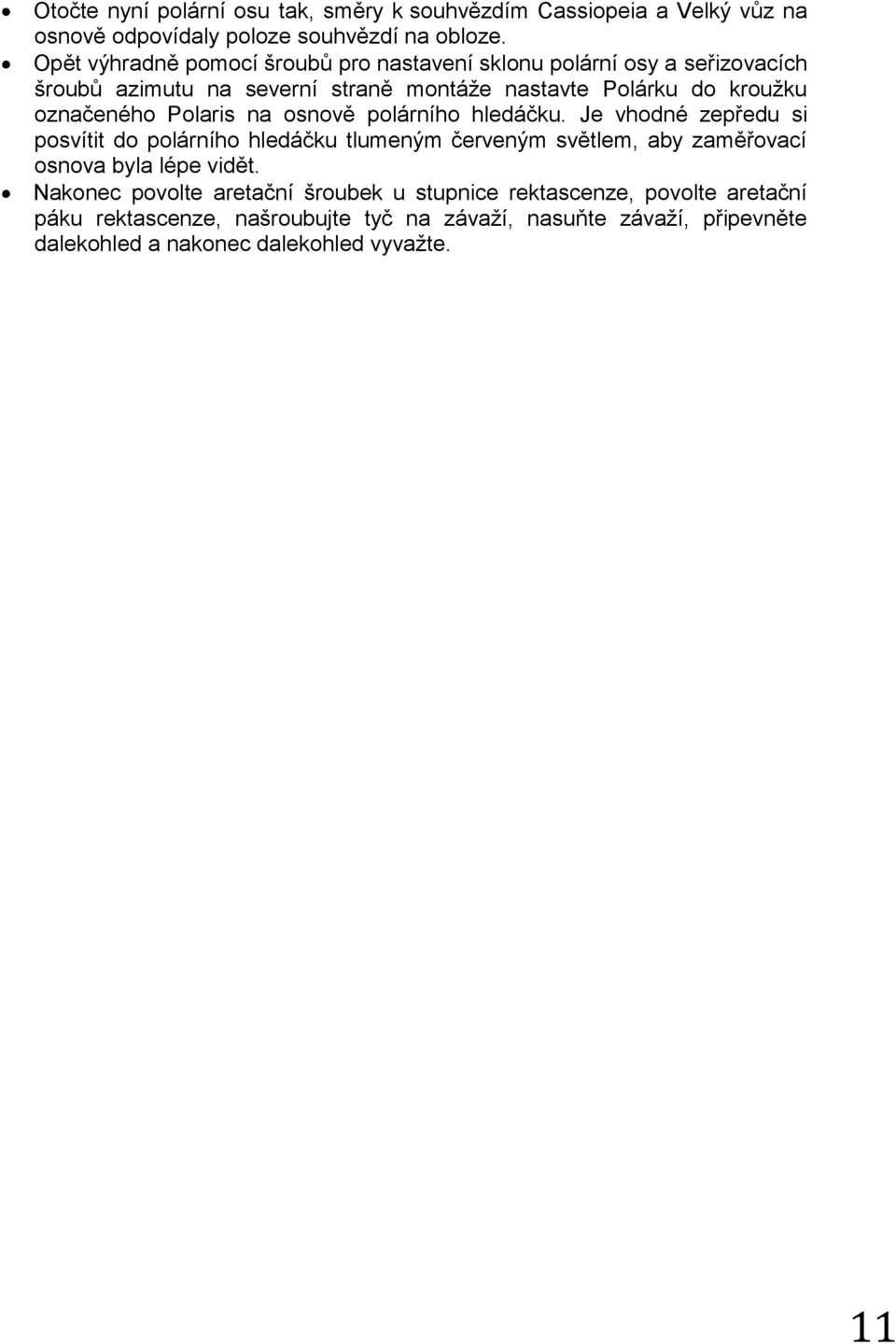

11 Otočte nyní polární osu tak, směry k souhvězdím Cassiopeia a Velký vůz na osnově odpovídaly poloze souhvězdí na obloze. Opět výhradně pomocí šroubů pro nastavení sklonu polární osy a seřizovacích šroubů azimutu na severní straně montáže nastavte Polárku do kroužku označeného Polaris na osnově polárního hledáčku. Je vhodné zepředu si posvítit do polárního hledáčku tlumeným červeným světlem, aby zaměřovací osnova byla lépe vidět. Nakonec povolte aretační šroubek u stupnice rektascenze, povolte aretační páku rektascenze, našroubujte tyč na závaží, nasuňte závaží, připevněte dalekohled a nakonec dalekohled vyvažte. 11

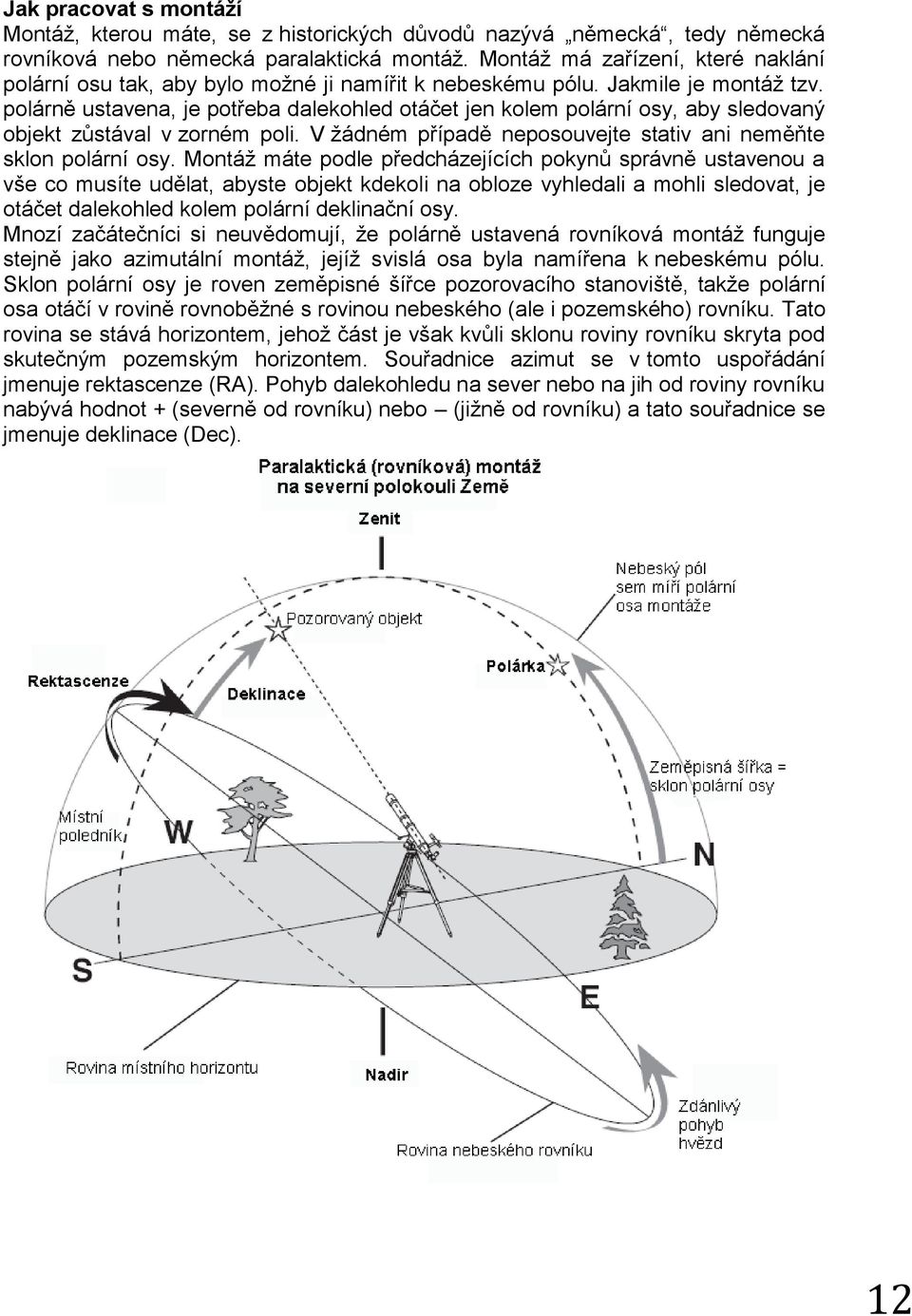

12 Jak pracovat s montáží Montáž, kterou máte, se z historických důvodů nazývá německá, tedy německá rovníková nebo německá paralaktická montáž. Montáž má zařízení, které naklání polární osu tak, aby bylo možné ji namířit k nebeskému pólu. Jakmile je montáž tzv. polárně ustavena, je potřeba dalekohled otáčet jen kolem polární osy, aby sledovaný objekt zůstával v zorném poli. V žádném případě neposouvejte stativ ani neměňte sklon polární osy. Montáž máte podle předcházejících pokynů správně ustavenou a vše co musíte udělat, abyste objekt kdekoli na obloze vyhledali a mohli sledovat, je otáčet dalekohled kolem polární deklinační osy. Mnozí začátečníci si neuvědomují, že polárně ustavená rovníková montáž funguje stejně jako azimutální montáž, jejíž svislá osa byla namířena k nebeskému pólu. Sklon polární osy je roven zeměpisné šířce pozorovacího stanoviště, takže polární osa otáčí v rovině rovnoběžné s rovinou nebeského (ale i pozemského) rovníku. Tato rovina se stává horizontem, jehož část je však kvůli sklonu roviny rovníku skryta pod skutečným pozemským horizontem. Souřadnice azimut se v tomto uspořádání jmenuje rektascenze (RA). Pohyb dalekohledu na sever nebo na jih od roviny rovníku nabývá hodnot + (severně od rovníku) nebo (jižně od rovníku) a tato souřadnice se jmenuje deklinace (Dec). 12

13 Dalekohled míří na nebeský pól Všechny dále uváděné příklady předpokládají, že pozorovatel je na severní polokouli. Je-li montáž přesně polárně ustavená a nastavíte tubus tak, jako je na obrázku vpravo, tedy rovnoběžně s polární osou, bude dalekohled mířit k nebeskému pólu, i když ho otočíte po povolení aretace polární osy kolem polární osy po směru nebo proti směru hodinových ručiček. Tubus dalekohledu bude stále rovnoběžný s polární osou. Dalekohled míří k západnímu nebo východnímu obzoru Z výchozí polohy, kdy tubus dalekohledu je rovnoběžný s polární osou, jako na obrázku nahoře můžete nyní po povolení aretace deklinace otočit tubus dalekohledu k východnímu obzoru nebo k západnímu obzoru. 13

14 Pohyb dalekohledu do rozličných směrů Pohyb dalekohledu do libovolného směru na obloze vyžaduje kombinaci pohybů v rektascenzi, tedy kolem polární osy a v deklinaci. Může to být zobrazeno jako série deklinačních úhlů, každý navazující na změněnou polohu rotací v rektascenzi. V praxi je však většinou používán hledáček, obě osy, polární i deklinační se povolí a dalekohled je otáčen v obou osách najednou, až ho uživatel namíří na zvolený objekt. Nejsnazší je jednou rukou uchopit tubus dalekohledu a druhou tyč se závažím, aby pohyb byl hladký a bez extrémního zatížení ložisek. Když je objekt vystředěný v zorném poli, nezapomeňte dotáhnout aretace obou os. Pro sledování objektu stačí otáčet dalekohled jemným posuvem v polární ose (rektascenzi). 14

15 Na obrázku vlevo vidíte, jak vypadá montáž s dalekohledem, který je nasměrován na objekt na jižní části oblohy. Můžete si zvolit, zda tubus dalekohledu nastavíte na východní nebo západní stranu od polární osy. Většinou se objekty nad jihovýchodem sledují s tubusem na západní straně montáže a objekty nad jihem až jihozápadem s tubusem na východní straně. Při delším pozorování objektu tak nehrozí, že tubus narazí do nohou stativu. To je nebezpečné, zejména když je polární osa poháněna motorem. Po nárazu tubusu do stativu může dojít k poškození motorku a převodů. Dalekohledy s dlouhým tubusem, obvykle refraktory, mohou mít v okolí zenitu tzv. slepou skvrnu, kam je není možné namířit, protože okulárový konec dalekohledu narazí do stativu (1 vlevo). V takovém případě můžete tubus opatrně povytáhnout v upínacích kruzích. Šroub uzavírající kruhy lehce povolte, tubus vytáhněte a šrouby opět dotáhněte. Protože tubus míří svisle vzhůru, nezpůsobí to problém v nevyvážení deklinační osy. Nezapomeňte však po přetočení dalekohledu do jiné polohy vrátit tubus do těžiště. Otáčení tubusu na montáži má za následek, že se okulár nebo hledáček někdy dostanou do nepohodlné pozice. U refraktoru a katadioptrického dalekohledu můžete polohu okulár přizpůsobit pootočení zenitového zrcátka, u Newtonů nezbývá než lehce povolit upínací kruhy a celý tubus pootočit, což může způsobovat další komplikace. Někteří 15

16 pozorovatelé ponechávají tubus Newtona bez otáčení, stále v jedné poloze, v tom případě je nejvhodnější, aby svislá rovina procházející polární osou procházela na tubusu mezi okulárovým výtahem a hledáčkem. Nezapomeňte při stavění dalekohledu zvážit, jak vysoko nad zemí má být montáž s ohledem na výšku okuláru dalekohledu nad zemí v různých polohách tubusu. Dlouhé tubusy by měly být výše nad zemí než krátké, abyste při pozorování objektů poblíž zenitu nemuseli u okuláru klečet. Zvažte také, jak důležité je, aby pro konkrétní pozorování byl dalekohled přesně polárně ustavený. Procedura polárního ustavení je zdlouhavá a pro pozorování někdy není přesné polární ustavení nezbytné, zvláště když neuvažujete o fotografování nebo o vyhledávání objektů pomocí souřadnicových kruhů. Několik rad k pozorování oblohy Atmosférické podmínky Jsou obvykle definovány dvěma parametry: seeing nebo pohyb atmosféry a průhlednost vzduchu, rozptyl světla způsobený množstvím vodní páry ve vzduchu a prašnými částicemi rozptýlenými v něm. Pozorujete-li planety nebo Měsíc a objekty vypadají, jako když přes ně teče voda, máte zřejmě špatný seeing, protože pozorujete přes turbulentní atmosféru. Je-li dobrý seeing, hvězdy jsou stabilní, neblikají, když se na ně podíváte pouhým okem (bez dalekohledu). Ideální průhlednost atmosféry je, když obloha je tmavá a bez známek rozptylu světla ve vzduchu. Výběr pozorovacího místa Nejlepší je cestovat za tmou, samozřejmě na rozumně přístupné místo. Mělo by být vzdálené od městských světel a zdrojů znečištění. Nejvýhodnější je výše položené místo, dostanete se nad zdroje světla, nad přízemní mlhy. Pamatujte, že nejtmavší obloha na jakémkoli místě je v okolí zenitu. Je to proto, že směrem kolmo vzhůru je netenčí vrstva vzduchu mezi vámi a pozorovaným objektem. Můžete si tedy naplánovat pozorování tak, že si zjistíte, kdy je objekt vašeho zájmu nejvýše na obloze a v tu dobu pozorovat. Pozorování přes okno je naprosto nevhodné, protože okenní sklo není opticky dokonalé a významně deformuje obraz. Pohled přes otevřené okno je dokonce ještě horší, protože teplý vzduch proudící kolem budovy a z místnosti ven zcela znemožňuje cokoli pozorovat. Astronomie je venkovní aktivita! Volba času pozorování Je vhodné, aby vzduch byl při pozorování klidný a čistý. Nemusí být bezoblačná noc, často je pohled přes protrhanou oblačnost vynikající. Nepozorujte okamžitě po západu slunce. Po západu slunce se země ještě ochlazuje, což má za následek turbulenci atmosféry. S postupem noci se vzduch uklidňuje a také se zmenšuje počet zapnutých světelných zdrojů. Většinou bývá nejlepší čas pro pozorování v časných ranních hodinách před východem slunce. Objekty jsou nejlépe vidět při průchodu poledníkem, imaginární linií procházející ze severu, přes zenit, k jihu. V tomto místě objekty dosahují svoji největší výšku nad obzorem. V tomto místě jsou také nejméně ovlivněny atmosférou. Když se díváte na objekty nízko nad obzorem, díváte se přes silnou vrstvu atmosféry značně ovlivněnou přízemní turbulencí, prachem a zdroji světla. 16

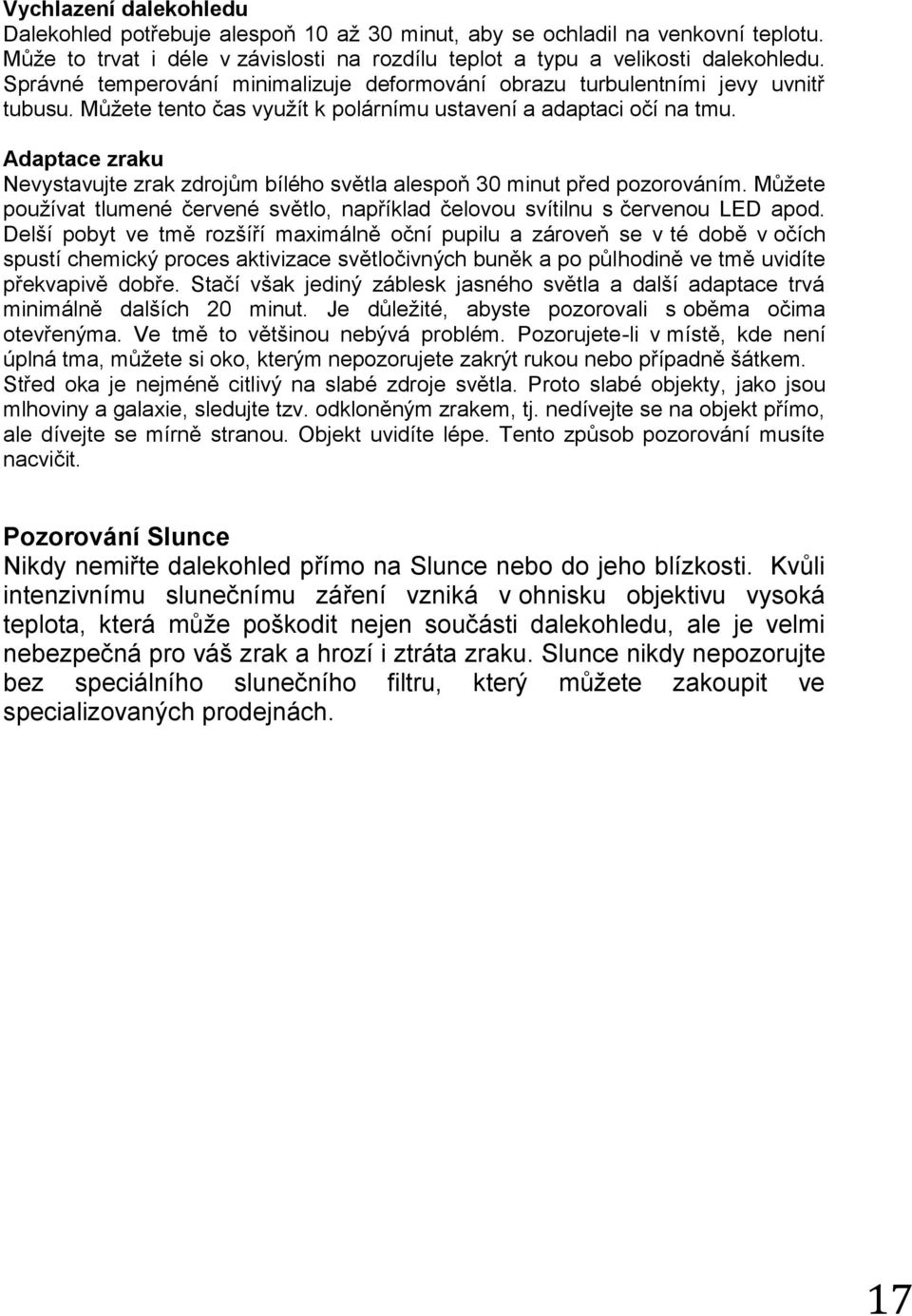

17 Vychlazení dalekohledu Dalekohled potřebuje alespoň 10 až 30 minut, aby se ochladil na venkovní teplotu. Může to trvat i déle v závislosti na rozdílu teplot a typu a velikosti dalekohledu. Správné temperování minimalizuje deformování obrazu turbulentními jevy uvnitř tubusu. Můžete tento čas využít k polárnímu ustavení a adaptaci očí na tmu. Adaptace zraku Nevystavujte zrak zdrojům bílého světla alespoň 30 minut před pozorováním. Můžete používat tlumené červené světlo, například čelovou svítilnu s červenou LED apod. Delší pobyt ve tmě rozšíří maximálně oční pupilu a zároveň se v té době v očích spustí chemický proces aktivizace světločivných buněk a po půlhodině ve tmě uvidíte překvapivě dobře. Stačí však jediný záblesk jasného světla a další adaptace trvá minimálně dalších 20 minut. Je důležité, abyste pozorovali s oběma očima otevřenýma. Ve tmě to většinou nebývá problém. Pozorujete-li v místě, kde není úplná tma, můžete si oko, kterým nepozorujete zakrýt rukou nebo případně šátkem. Střed oka je nejméně citlivý na slabé zdroje světla. Proto slabé objekty, jako jsou mlhoviny a galaxie, sledujte tzv. odkloněným zrakem, tj. nedívejte se na objekt přímo, ale dívejte se mírně stranou. Objekt uvidíte lépe. Tento způsob pozorování musíte nacvičit. Pozorování Slunce Nikdy nemiřte dalekohled přímo na Slunce nebo do jeho blízkosti. Kvůli intenzivnímu slunečnímu záření vzniká v ohnisku objektivu vysoká teplota, která může poškodit nejen součásti dalekohledu, ale je velmi nebezpečná pro váš zrak a hrozí i ztráta zraku. Slunce nikdy nepozorujte bez speciálního slunečního filtru, který můžete zakoupit ve specializovaných prodejnách. 17
