1 ODPOČÍVADLO A VYHLÍDKA NA STARÉM VODOJEMU U CYKLOSTEZKY ŽDÍREC NAD DOUBRAVOU KOHOUTOV B. SOUHRNNÁ TECHNICKÁ ZPRÁVA Stavebník: Město Ždírec nad Doubravou Zodpovědný projektant: Petr Havel Zak. č. : 01/2013 Datum : leden

2 1. Urbanistické, architektonické a stavebně technické řešení : a) Staveniště: Navržené odpočívadlo a vyhlídka u cyklostezky Ždírec nad Doubravou Kohoutov jsou umístěné na stavební parcele č. kat. 289, na které stojí starý vodojem sloužící v minulosti Ždírci nad Doubravou. Krátký úsek příjezdové cesty k odpočívadlu od cyklostezky je na poz. parc. č. kat. 160/2, po níž současně probíhá i cyklostezka. Odpočívadlo bude umístěno na volné rovné ploše uvedené stavební parcely na západní straně vedle akumulační nádrže. Pro vyhlídku bude využit povrch násypu akumulační nádrže vodojemu a rovněž i upravený strop armaturní komory vodojemu po odbourání šikmé stanové střechy. b) Popis stavby: Na prostoru stavební parcely 289, kde je navrženo odpočívadlo bude provedeno smýcení náletových keřů s odstraněním kořenů a na násypu akumulační nádrže vodojemu bude provedeno smýcení 6-ti náletových bříz tl cm a 2 ks borovic tl. 20 cm, které jsou na hraně násypu akumulační nádrže, zčásti zasahují do okraje plochy pro vyhlídku a zejména hrozí nebezpečí jejich vyvrácení. Ostatní stromy po obvodu st.p. 289 i v jejím prostoru, včetně dnes již vzrostlých na násypu akumulační nádrže, budou ponechány. Přístupová cesta z cyklostezky k odpočívadlu je dlouhá 23,6 m a z toho v dl. 19 m je vedena šikmo ve svahu, který odděluje cyklostezku od výše položeného zemědělského pozemku. Tato krátká přístupová cesta bude provedena se štěrkovým povrchem zakaleným kopaným pískem. Protože poměrně strmý svah neumožňuje šikmý zářez, bude zaříznutá strana do svahu zapřena betonovou palisádou. Po sejmutí ornice a provedení odkopávky ve stanovené niveletě pláně cesty, bude proveden výkop rýhy pro základ palisády. Základ bude proveden z prostého betonu B 12/15 a při betonáži budou osazeny betonové prefabrikované palisády Altiko 16, příp. obdobné o minimálně stejné výšce a nosnosti zapřené zeminy. Současně s provedením zemní pláně pro přístupovou cestu bude sejmuta ornice a provedena odkopávka i pro pláň odpočívadla. Pláň cesty i odpočívadla bude urovnána a zhutněna na hodnotu min. 95% Proctora. (modul přetvárnosti min. Edef,2 = 30 MPa). Před prováděním konstrukčních vrstev bude provedena zkouška předepsané únosnosti pláně. Sejmutá ornice ze svahu pro provedení přístupové cesty a z prostoru pro odpočívadlo o objemu cca 6,5 m3 bude deponována na st.p. 289 a bude použita pro doplnění orniční vrstvy na svahu násypu akumulační nádrže vodojemu, kde je nutné doplnit násypy a na zpětné ohumusování svahu kolem přístupové cesty.. Podkladní vrstva cesty i odpočívadla bude provedena ze štěrodrtě 0-63 v tl. 150 mm. Na takto provedenou urovnanou a zhutněnou vrstvu bude provedena vrchní vrstva z drceného kameniva frakce 16/32 v tl. 100 mm, která bude zakalena kopaným pískem (po urovnání a uválcování štěrkové vrstvy nanést vrstvu kopaného písku tl. cca 15 mm a při kropení zaválcovat do štěrku). Do takto provedené plochy budou v prostoru odpočívadla provedeny výkopy rýh základových pasů a patek pro vybavení odpočívadla a provedena jejich betonáž s osazením kotevních prvků ( viz. výkres vybavení odpočívadla). Základové patky a pasy budou provedeny z prostého betonu B 12,5 (C 12/15). Kotevní prvky budou povrchově upraveny zinkováním viz výkr. č. 8. Z prostoru odpočívadla bude proveden přístup ocelovým schodištěm na níže položenou vyhlídku. umístěnou na násypu akumulační nádrže vodojemu. Část násypu, který je na povrchu nádrže vodojemu do oblouku, bude odkopána do stanovené výšky, pláň bude urovnána. Bude ubourán větrací komínek nádrže vodojemu a bude překryt betonovou dlaždicí 400/400 tl. 50 mm osazenou na cementovou maltu. Po úpravě pláně budou provedeny vrstvy zpevněné plochy tj. vrstva 2

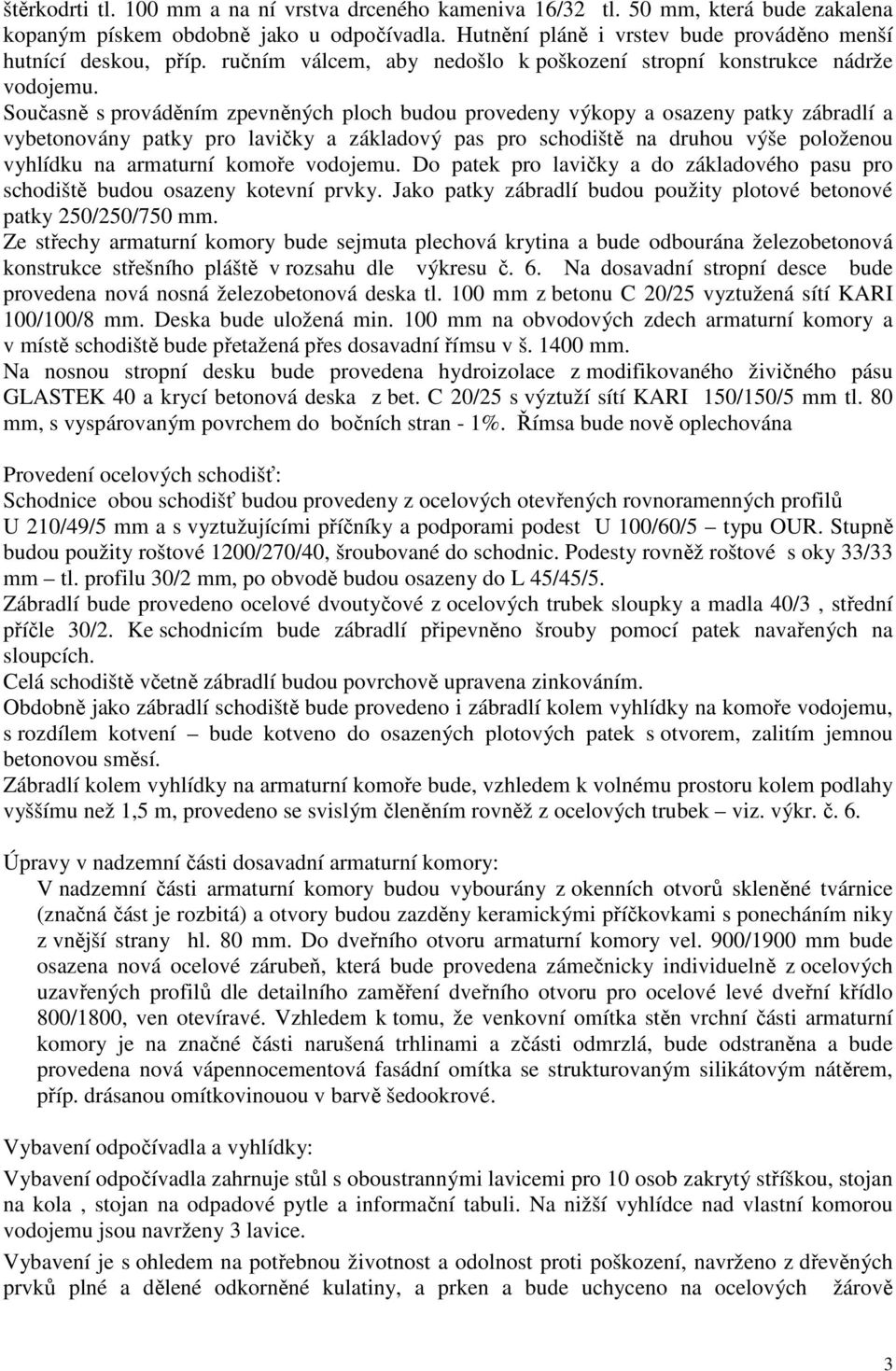

3 štěrkodrti tl. 100 mm a na ní vrstva drceného kameniva 16/32 tl. 50 mm, která bude zakalena kopaným pískem obdobně jako u odpočívadla. Hutnění pláně i vrstev bude prováděno menší hutnící deskou, příp. ručním válcem, aby nedošlo k poškození stropní konstrukce nádrže vodojemu. Současně s prováděním zpevněných ploch budou provedeny výkopy a osazeny patky zábradlí a vybetonovány patky pro lavičky a základový pas pro schodiště na druhou výše položenou vyhlídku na armaturní komoře vodojemu. Do patek pro lavičky a do základového pasu pro schodiště budou osazeny kotevní prvky. Jako patky zábradlí budou použity plotové betonové patky 250/250/750 mm. Ze střechy armaturní komory bude sejmuta plechová krytina a bude odbourána železobetonová konstrukce střešního pláště v rozsahu dle výkresu č. 6. Na dosavadní stropní desce bude provedena nová nosná železobetonová deska tl. 100 mm z betonu C 20/25 vyztužená sítí KARI 100/100/8 mm. Deska bude uložená min. 100 mm na obvodových zdech armaturní komory a v místě schodiště bude přetažená přes dosavadní římsu v š mm. Na nosnou stropní desku bude provedena hydroizolace z modifikovaného živičného pásu GLASTEK 40 a krycí betonová deska z bet. C 20/25 s výztuží sítí KARI 150/150/5 mm tl. 80 mm, s vyspárovaným povrchem do bočních stran - 1%. Římsa bude nově oplechována Provedení ocelových schodišť: Schodnice obou schodišť budou provedeny z ocelových otevřených rovnoramenných profilů U 210/49/5 mm a s vyztužujícími příčníky a podporami podest U 100/60/5 typu OUR. Stupně budou použity roštové 1200/270/40, šroubované do schodnic. Podesty rovněž roštové s oky 33/33 mm tl. profilu 30/2 mm, po obvodě budou osazeny do L 45/45/5. Zábradlí bude provedeno ocelové dvoutyčové z ocelových trubek sloupky a madla 40/3, střední příčle 30/2. Ke schodnicím bude zábradlí připevněno šrouby pomocí patek navařených na sloupcích. Celá schodiště včetně zábradlí budou povrchově upravena zinkováním. Obdobně jako zábradlí schodiště bude provedeno i zábradlí kolem vyhlídky na komoře vodojemu, s rozdílem kotvení bude kotveno do osazených plotových patek s otvorem, zalitím jemnou betonovou směsí. Zábradlí kolem vyhlídky na armaturní komoře bude, vzhledem k volnému prostoru kolem podlahy vyššímu než 1,5 m, provedeno se svislým členěním rovněž z ocelových trubek viz. výkr. č. 6. Úpravy v nadzemní části dosavadní armaturní komory: V nadzemní části armaturní komory budou vybourány z okenních otvorů skleněné tvárnice (značná část je rozbitá) a otvory budou zazděny keramickými příčkovkami s ponecháním niky z vnější strany hl. 80 mm. Do dveřního otvoru armaturní komory vel. 900/1900 mm bude osazena nová ocelové zárubeň, která bude provedena zámečnicky individuelně z ocelových uzavřených profilů dle detailního zaměření dveřního otvoru pro ocelové levé dveřní křídlo 800/1800, ven otevíravé. Vzhledem k tomu, že venkovní omítka stěn vrchní části armaturní komory je na značné části narušená trhlinami a zčásti odmrzlá, bude odstraněna a bude provedena nová vápennocementová fasádní omítka se strukturovaným silikátovým nátěrem, příp. drásanou omítkovinouou v barvě šedookrové. Vybavení odpočívadla a vyhlídky: Vybavení odpočívadla zahrnuje stůl s oboustrannými lavicemi pro 10 osob zakrytý stříškou, stojan na kola, stojan na odpadové pytle a informační tabuli. Na nižší vyhlídce nad vlastní komorou vodojemu jsou navrženy 3 lavice. Vybavení je s ohledem na potřebnou životnost a odolnost proti poškození, navrženo z dřevěných prvků plné a dělené odkorněné kulatiny, a prken a bude uchyceno na ocelových žárově 3

4 zinkovaných kotevních prvcích z UE č. 100, kotvených do betonových pasů a patek pozinkovanými svorníky pr. 12 mm a kadmiovanými vruty se šestitrannou hlavou pr. 8 a 10 mm. Stoly a lavice jsou navrženy z půlené kulatiny s hoblovaným povrchem, krytina stříšky z živičných šindelů na bednění tl. 24 mm,které bude hoblované z viditelné části. Nosná konstrukce informační a orientační tabule bude provedena obdobně z kulatiny, vlastní plocha tabule bude z vodovzdorné překližky tl. 20 mm s rámem z prken tl. 25 mm š. 50 mm. Stojany na kola budou z dvojice kulatiny se zářezy pro postavení kol, stojany na odpadové pytle z dělené tyčoviny se spodním i horním rámem z ocelové pásoviny 5/50 mm a dnem z vodovzdorné překližky. d) Napojení stavby na dopravní a technickou infrastrukturu: Odpočívadlo a vyhlídka jsou napojeny přístupovým chodníkem na dosavadní cyklostezku Ždírec nad Doubravou Kohoutov. e) Řešení dopravní a technické infrastruktury vč. řešení dopravy v klidu, dodržení podmínek stanovených pro navrhování staveb na poddolovaném a svážném území: Návrh řešení přístupového chodníku je uveden v odst. 1.b. Stavba není na poddolovaném nebo svážném území. f) Vliv stavby na životní prostředí a řešení jeho ochrany, nakládání s odpady: Stavba odpočívadla a vyhlídky u cyklostezky Ždírec nad Doubravou Kohoutov nebude mít negativní vliv na životní prostředí. Dojde k alespoň částečnému využití dosavadního starého vodojemu, opravě jeho viditelné části (nadzemní části armaturní komory) a úpravě ploch a zeleně na násypu nádrže a nezastavěné části stavební parcely vodojemu. Nakládání s odpady: Předpokládaný odpad vzniklý při realizaci: název a druh odpadu množství zemina a kamení uvedené pod č m3 odpad ze zeleně 2,0 t obaly ze stavebních hmot 0,1t Likvidace odpadů: Se všemi odpady vzniklými při realizaci stavby bude nakládáno v souladu se zákonem č. 185/2001 Sb., o odpadech a o změně některých dalších zákonů, ve znění pozdějších předpisů tj. odpady budou tříděny, přednostně bude zajištěno jejich využití v souladu se zákonem, předávány budou do zařízení určených ke sběru, výkupu a využití odpadů. Odpad vznikající při provozu odpočívadla v vyhlídky: Při používání odpočívadla bude vznikat komunální odpad, který bude likvidován v rámci svozu komunálního odpadu ve městě. Pro ukládání odpadu je navržen dvojitý odpadový koš pro oddělené ukládání plastů a ostatního komunálního odpadu. g) Řešení bezbariérového užívání navazujících veřejných ploch a komunikací: Přístupový chodník na odpočívadlo od cyklostezky a odpočívadlo jsou řešeny jako bezbarierové max. spád chodníku je 7,93%. Bezbarierové řešení výstupů na vyhlídky nelze z technicko - ekonomických důvodů realizovat. h) Průzkumy a měření a jejich vyhodnocení: Zhotovitelem projektové dokumentace bylo provedeno polohopisné a výškopisné zaměření dotčeného území, a byl proveden průzkum dosavadních podzemních inženýrských sítí v navržené 4

5 trase přístupového chodníku a odpočívadla. V prostoru navržené stavby nejsou dle vyjádření vlastníků žádné podzemní inženýrské sítě. Složení hornin pro výkopové práce zemní rýhy je odvozeno z již provedených výkopových prací při realizaci cyklostezky v těsném sousedství. i) Údaje o podkladech pro vytýčení stavby: Polohově je stavba stanovena kótami od pevných částí nadzemní armaturní komory vodojemu a severního živičného okraje cyklostezky, na který navazuje přístupový chodník. Výškový bod pro provádění stavby byl stanoven jako místní Fix = 100,00 vrchní hrana soklu nadzemní části armaturní komory vodojemu. j) Členění stavby na jednotlivé úseky není prováděno k) Vliv stavby na okolní pozemky a ochrana okolí stavby před negativními účinky při provádění stavby a po jejím dokončení. Výstavba odpočívadla a vyhlídky nebude mít negativní vliv na okolí stavby při provádění prací, ani po jejich dokončení. Nezbytné je čištění cyklostezky při provádění zemních prací l) Způsob zajištění ochrany zdraví a bezpečnosti pracovníků: Při stavbě musí být dodržovány zásady Nařízení vlády č. 591/2006 Sb. ze dne Mechanická odolnost a stabilita: Pro stavbu přístupového chodníku a zpevněné plochy odpočívadla je stanovena únosnost zemní pláně, která musí dosahovat modulu přetvárnosti min. Edef,2 = 30 MPa. Statické posouzení únosnosti klenby nádrže vodojemu a stropní desky nad armaturní komorou pro vyhlídku je přílohou technické zprávy. 3. Požární bezpečnost : Jedná se o využití volných ploch, kde není nebezpečí vzniku požáru. Vlastní objekt vodojemu bude i nadále nepřístupný. 4. Hygiena, ochrana zdraví a životní prostředí: Z hygienického hlediska jde o stavbu odpočinkových ploch ve venkovním prostředí, která nemá negativní účinky na zdraví obyvatel. Pro likvidaci odpadů je navržen odpadový koš, odpad bude likvidován v rámci svozu komunálního odpadu městem. Stavba se nachází na okraji území Chráněné krajinné oblasti Žďárské vrchy. Z hlediska životního prostředí nebude mít odpočívadlo a vyhlídka negativní vliv, naopak dojde k úpravě prostoru, který je dnes zanedbaný, alespoň částečnému využití stavby starého vodojemu na oddychovou prostor pro obyvatele a uživatele cyklostezky. 5. Bezpečnost při užívání : Schodiště na vyhlídky a vyhlídka na akumulační nádrži vodojemu, kde není nebezpečí pádu z výšky, avšak jsou nad strmějším svahem, budou opatřeny dvoutyčovým zábradlím výšky 110 cm. Vyhlídka na armaturní komoře, kde zčásti volná výška pochůzné plochy nad terénem překračuje 1,50m, bude opatřeno zábradlím se svislým členěním výšky 110 cm. 6. Ochrana proti hluku: Stavba odpočívadla a vyhlídky nemá požadavky na ochranu proti hluku. 7. Úspora energie a ochrana tepla netýká se navrhované stavby 5

6 8. Řešení přístupu a užívání stavby osobami s omezenou schopností pohybu a orientace: Přístupový chodník na odpočívadlo od cyklostezky a odpočívadlo jsou řešeny jako bezbarierové max. spád chodníku je 7,93%. Bezbarierové řešení výstupů na vyhlídky nelze z technicko - ekonomických důvodů realizovat. 9. Ochrana stavby před škodlivými vlivy vnějšího prostředí - netýká se navrhované stavby: 10. Ochrana obyvatelstva Stavba během provádění ani po dokončení nebude ohrožovat obyvatele. Při provádění prací je nutné dodržovat stanovená bezpečnostní opatření zejména z hlediska zamezení vstupu nepovolaných osob do prostoru provádění prací. 11. Inženýrské objekty: Nejsou součástí navrhovaní stavby 12 Dotčení podzemních inženýrských sítí při provádění prací: Zhotovitel projektové dokumentace zajistil vyjádření správců podzemních inženýrských sítí a to společností Telefonica, RWE, ČEZ, RWE a VaK Havl. Brod. V místě provádění prací nedojde k dotčení dosavadních podzemních ani nadzemního sítí. Leden 2013 Vypracoval: Petr Havel 6
