1 TRACK BASES PROFESSIONAL -DATASHEET TRAŤOVÁ PODLOŽÍ PROFESSIONAL -DATOVÝ LIST

2 TABLE OF CONTENT/ OBSAH

3 Perfect shape of the rail track base We spent time to develop high level of quality

4 Perfektní tvar kolejového lože We spent time to develop high level of quality

5 We spent time to develop high level of quality

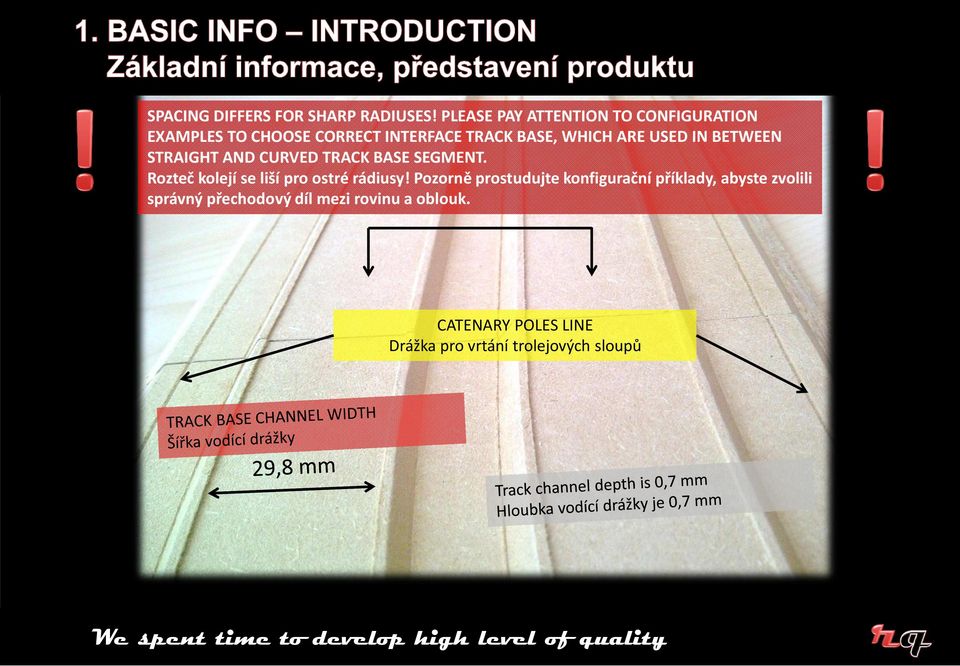

6 SPACING DIFFERS FOR SHARP RADIUSES! PLEASE PAY ATTENTION TO CONFIGURATION EXAMPLES TO CHOOSE CORRECT INTERFACE TRACK BASE, WHICH ARE USED IN BETWEEN STRAIGHT AND CURVED TRACK BASE SEGMENT. Rozteč kolejí se liší pro ostré rádiusy! Pozorně prostudujte konfigurační příklady, abyste zvolili správný přechodový díl mezi rovinu a oblouk. CATENARY POLES LINE Drážka pro vrtání trolejových sloupů We spent time to develop high level of quality

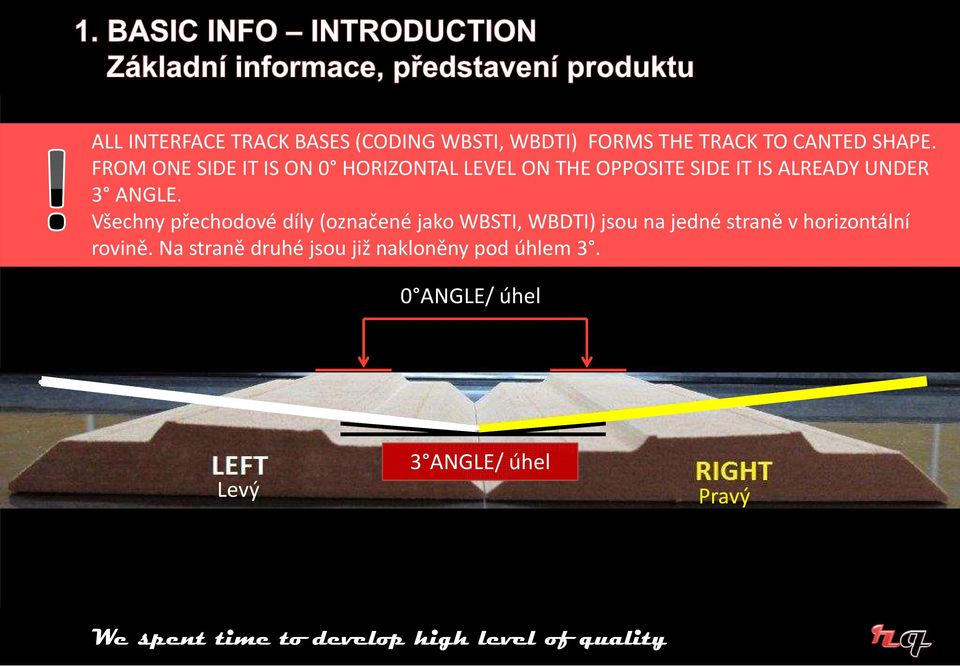

7 ALL INTERFACE TRACK BASES (CODING WBSTI, WBDTI) FORMS THE TRACK TO CANTED SHAPE. FROM ONE SIDE IT IS ON 0 HORIZONTAL LEVEL ON THE OPPOSITE SIDE IT IS ALREADY UNDER 3 ANGLE. Všechny přechodové díly (označené jako WBSTI, WBDTI) jsou na jedné straně v horizontální rovině. Na straně druhé jsou již nakloněny pod úhlem 3. 0 ANGLE/ úhel Levý 3 ANGLE/ úhel Pravý We spent time to develop high level of quality

8 Straight segment is always 157 mm wide. Rovina je vždy 157 mm široká. Curved segment is always 160 mm wide. Oblouk je vždy 160 mm široký. 160 mm 157 mm 157 mm Interface segment is always connecting width of 157 mm to 160 mm. Be carefull the right spacing for your interface segment! Přechod vždy spojuje rovinu a oblouk. Tzn. šíři 157 mm a 160 mm. Dejte prosím pozor na rozteč os kolejí spacing, abyste zvolili správný přechodový segment! 105 mm Single track is always 105 mm wide. Jednokolejka je vždy 105 mm široká. We spent time to develop high level of quality

10 CODE 100 CODE 83 CODE 75 CODE 100 CODE 75 CODE 75 CODE 75

11 WE STARTED WITH MDF TRACK BASES MDF BOARD. UNFORTUNATELY MDF BOARD STABILITY WAS NOT GOOD. Začali jsme s MDF materiálem pro naše podloží, ale bohužel tento materiál byl velice nestabilní. WE WENT THROUGH CORK/ OSB SANDWICH WHICH WAS MUCH BETTER BUT VERY EXPENSIVE AND LESS NOISE ABSORBING THAN FOLLOWING AND FINAL MATERIAL COMBINATION. Zkoušeli jsme i sendvič korek/ OSB, tento materiál byl mnohem lepším, ale také velmi drahým řešením. Navíc neabsorboval hluk lépe než následující kombinace. MDF Cork/ OSB MDF/ OSB FINALLY WE ENDED UP HERE WITH MDF/ OSB SANDWICH OUR FINAL AND BEST QUALITY COMBINATION OF MATERIALS. Nejlepším řešením se ukázal sendvič materiálů MDF/ OSB. Tato kombinace vykazuje nejvyšší úroveň kvality. We spent time to develop high level of quality

12 MDF BOARD SUPPORTS ABSORBTION OF NOISE AND VIBRATION. NOISE LEVEL STUDY DECLARED BETTER NOISE ABSORBTION THAN CORK/OSB SANDWICH. MDF deska absorbuje hluk a vibrace. Hluková studie prokázala lepší vlastnosti něž kombinace materiálu korek/ OSB. OSB BOARD -WATERPROOF VERSION, KEEPS THE TRACK BASE MECHANICALLY AND ENVIROMENTALY STABIL. OSB deska voděodolná, podporuje mechanickou a enviromentální stabilitu podloží. We spent time to develop high level of quality

13 WBDTI-87ST-L200-R WOODEN BASE DOUBLE TRACK INTERFACE 1:87 STRAIGHT LENGHT 200 mm RIGHT SPACING 52 mm PRODUCT NUMBER WBDT-87ST-L WOODEN BASE DOUBLE TRACK 1:87 STRAIGHT LENGHT 450 mm PRODUCT NUMBER WBST-87CU-R WOODEN BASE SINGLE TRACK 1:87 CURVED RADIUS 1000 mm ANGLE 45 PRODUCT NUMBER We spent time to develop high level of quality

14 Radius in the product code is always AXE radius of the inner track! Radius obsažen v kódu výrobku je vždy rádius WBST-87CU-R vnitřní koleje! WOODEN BASE SINGLE TRACK 1:87 CURVED RADIUS 1000 mm ANGLE 45 PRODUCT NUMBER We spent time to develop high level of quality

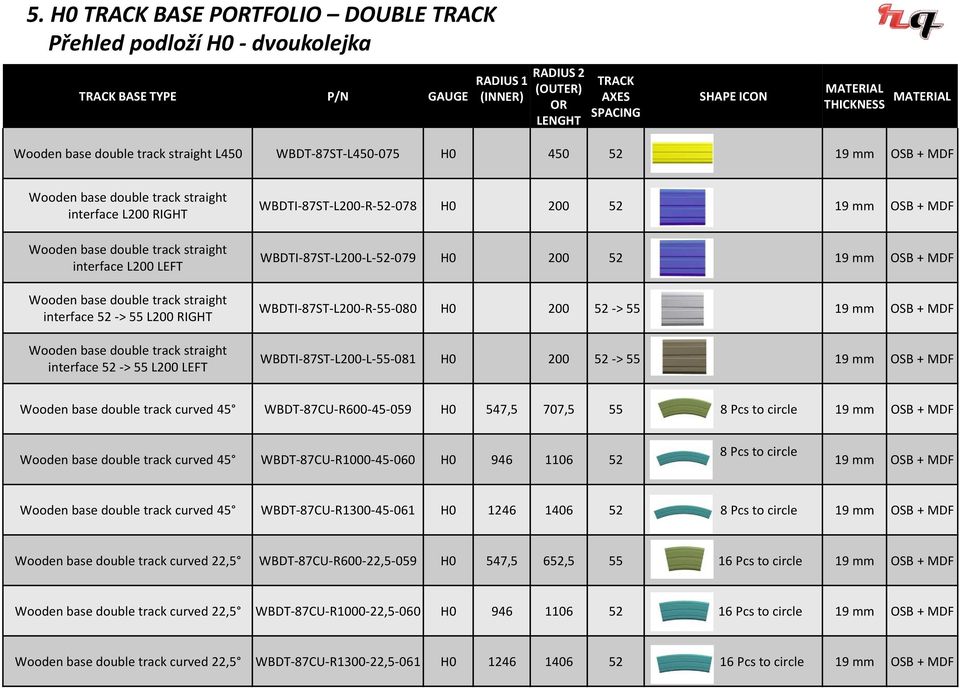

15 5. H0 TRACK BASE PORTFOLIO DOUBLE TRACK Přehled podloží H0 - dvoukolejka TRACK BASE TYPE P/N GAUGE RADIUS 1 (INNER) RADIUS 2 (OUTER) OR LENGHT TRACK AXES SPACING SHAPE ICON MATERIAL THICKNESS MATERIAL Wooden base double track straight L450 WBDT-87ST-L H mm OSB + MDF Wooden base double track straight interface L200 RIGHT Wooden base double track straight interface L200 LEFT Wooden base double track straight interface 52 -> 55 L200 RIGHT Wooden base double track straight interface 52 -> 55 L200 LEFT WBDTI-87ST-L200-R H mm OSB + MDF WBDTI-87ST-L200-L H mm OSB + MDF WBDTI-87ST-L200-R H > mm OSB + MDF WBDTI-87ST-L200-L H > mm OSB + MDF Wooden base double track curved 45 WBDT-87CU-R H0 547,5 707, Pcs to circle 19 mm OSB + MDF Wooden base double track curved 45 WBDT-87CU-R H Pcs to circle 19 mm OSB + MDF Wooden base double track curved 45 WBDT-87CU-R H Pcs to circle 19 mm OSB + MDF Wooden base double track curved 22,5 WBDT-87CU-R600-22,5-059 H0 547,5 652, Pcs to circle 19 mm OSB + MDF Wooden base double track curved 22,5 WBDT-87CU-R ,5-060 H Pcs to circle 19 mm OSB + MDF Wooden base double track curved 22,5 WBDT-87CU-R ,5-061 H Pcs to circle 19 mm OSB + MDF

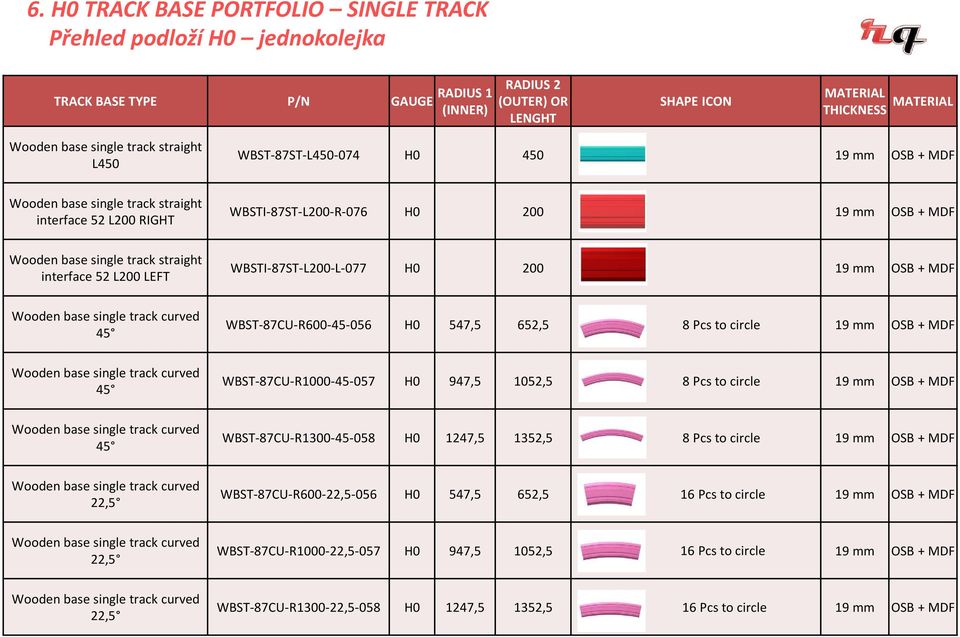

16 6. H0 TRACK BASE PORTFOLIO SINGLE TRACK Přehled podloží H0 jednokolejka TRACK BASE TYPE P/N GAUGE RADIUS 1 (INNER) RADIUS 2 (OUTER) OR LENGHT SHAPE ICON MATERIAL THICKNESS MATERIAL Wooden base single track straight L450 WBST-87ST-L H mm OSB + MDF Wooden base single track straight interface 52 L200 RIGHT WBSTI-87ST-L200-R-076 H mm OSB + MDF Wooden base single track straight interface 52 L200 LEFT WBSTI-87ST-L200-L-077 H mm OSB + MDF Wooden base single track curved 45 WBST-87CU-R H0 547,5 652,5 8 Pcs to circle 19 mm OSB + MDF Wooden base single track curved 45 WBST-87CU-R H0 947,5 1052,5 8 Pcs to circle 19 mm OSB + MDF Wooden base single track curved 45 WBST-87CU-R H0 1247,5 1352,5 8 Pcs to circle 19 mm OSB + MDF Wooden base single track curved 22,5 WBST-87CU-R600-22,5-056 H0 547,5 652,5 16 Pcs to circle 19 mm OSB + MDF Wooden base single track curved 22,5 WBST-87CU-R ,5-057 H0 947,5 1052,5 16 Pcs to circle 19 mm OSB + MDF Wooden base single track curved 22,5 WBST-87CU-R ,5-058 H0 1247,5 1352,5 16 Pcs to circle 19 mm OSB + MDF

17 6. H0 TRACK BASE PORTFOLIO SINGLE TRACK Přehled podloží H0 jednokolejka TRACK BASE TYPE P/N GAUGE RADIUS 1 (INNER) RADIUS 2 (OUTER) OR LENGHT SHAPE ICON MATERIAL THICKNESS MATERIAL Wooden base single track curved WBST-87CU-R500-22,5-173 H0 447,5 552,5 16 Pcs to circle 19 mm OSB + MDF Wooden base single track curved WBST-87CU-R H0 447,5 552,5 8 Pcs to circle 19 mm OSB + MDF 7. H0 TRACK BASE PORTFOLIO OTHER Přehled podloží H0 ostatní TRACK BASE TYPE P/N GAUGE RADIUS 1 (INNER) RADIUS 2 (OUTER) OR LENGHT SHAPE ICON MATERIAL THICKNESS MATERIAL Wooden base double fork LEFT WBDF-87ST-L450-L-170 H0 L = mm OSB + MDF Wooden base double fork RIGHT WBDF-87ST-L450-R-171 H0 L = mm OSB + MDF

18 7. H0 TRACK BASE PORTFOLIO OTHER Přehled podloží H0 ostatní TRACK BASE TYPE P/N GAUGE TRACK SPACING RADIUS 2 (OUTER) OR LENGHT SHAPE ICON MATERIAL THICKNESS MATERIAL TRACK BASE PROFESSIONAL RAILWAY STATION (4 tracks) - LEFT TBRS-4-87ST-L H0 35 mm L = 900 mm 19 mm OSB + MDF TRACK BASE PROFESSIONAL RAILWAY STATION (4 tracks) - RIGHT TBRS-4-87ST-L H0 35 mm L = 900 mm 19 mm OSB + MDF TRACK BASE PROFESSIONAL RAILWAY STATION (3 tracks) - LEFT TBRS-3-87ST-L H0 35 mm L = 900 mm 19 mm OSB + MDF TRACK BASE PROFESSIONAL RAILWAY STATION (3 tracks) - RIGHT TBRS-3-87ST-L H0 35 mm L = 900 mm 19 mm OSB + MDF

19 7. H0 TRACK BASE PORTFOLIO OTHER Přehled podloží H0 ostatní TRACK BASE TYPE P/N GAUGE TRACK SPACING RADIUS (INNER TRACK) OR LENGHT SHAPE ICON MATERIAL THICKNESS MATERIAL TRACK BASE PROFESSIONAL RAILWAY STATION (3 or 4 tracks) TBRS-87ST-L H0 35 mm L = 900 mm 19 mm OSB + MDF TRACK BASE PROFESSIONAL RAILWAY STATION (3 or 4 tracks) TBRS-87ST-L H0 35 mm L = 450 mm 19 mm OSB + MDF TRACK BASE PROFESSIONAL RAILWAY STATION (3 or 4 tracks) R600 TBRS-87CU-R H0 35 mm R mm OSB + MDF TRACK BASE PROFESSIONAL RAILWAY STATION (3 tracks) - RIGHT TBRS-87CU-R H0 35 mm R mm OSB + MDF

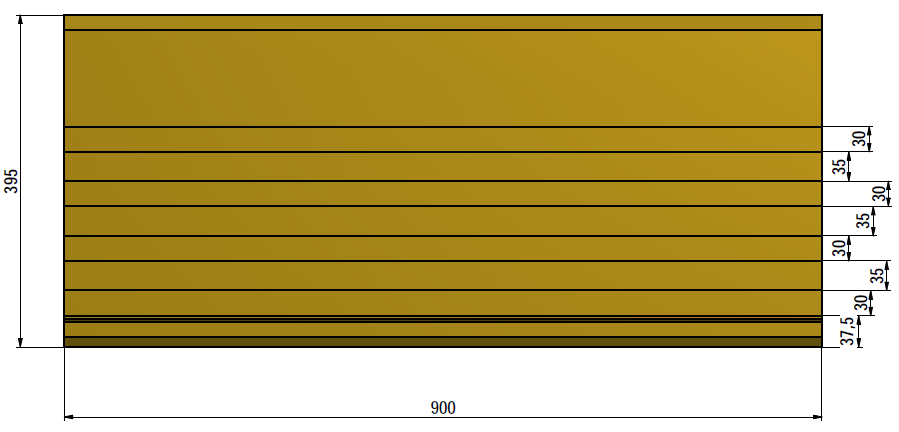

20 7. H0 TRACK BASE PORTFOLIO OTHER RAILWAY STATIONS TECHNICAL DATA

21 7. H0 TRACK BASE PORTFOLIO OTHER RAILWAY STATIONS TECHNICAL DATA

24 WBST-87CU-R WBST-87CU-R WBST-87CU-R500-22,5-173 WBST-87CU-R500-22,5-173 We spent time to develop high level of quality

25 ALL IS UP TO YOU HOW YOU COMBINE STATION TRACK BASES. JE NA VÁS JAK SI NAKOMBINUJETE VAŠI STANICI. We spent time to develop high level of quality

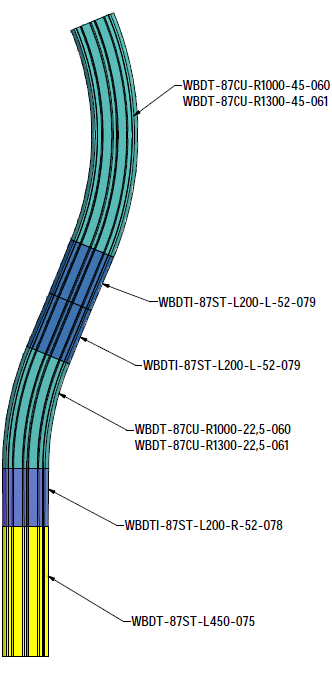

29 WBST-87CU-R x 3x WBST-87ST-L x WBSTI-87ST-L200-R-076 1x WBST-87CU-R500-22,5-173 WBDF-87ST-L450-L-170 WBDF-87ST-L450-R-171 WBSTI-87ST-L200-R-076 1x WBSTI-87ST-L200-L-077 We spent time to develop high level of quality

30 ASSEMBLY OF OUR TRACK BASES IS VERY FAST AND SIMPLE. YOU JUST NEED CONNECTION PLATES, BOLTS (AVAILABLE ALSO IN OUR WEB IN SECTION ACCESSORIES)AND ELECTRIC SCREWDRIVER. OUR TRACK BASES MIGHT BE GENTLY FORMED TO FULFIL A NEED OF YOUR RAILWAY LAY-OUT DESIGN. INSTRUMENTATION MOVIES ARE ALSO AVAILABLE IN OUR WEBPAGE ASSEMBLY INSTRUCTION FOR ASSEMBLY OF TRACK BASES USING CONNECTION PLATE IS AVAILABLE IN SECTION DOWNLOADS. Montáž našich traťových podloží je velmi rychlá a snadná. Potřebujete pouze spojující plechy, šrouby a elektrický šroubovák. Šrouby a plechy jsou také k dispozici v našem e-shopu v sekci Příslušenství. Naše podloží mohou být mírně formována, abyste dosáhli potřebné trajektorie tratě Vašeho kolejiště. Montážní videa v angličtině jsou k dispozici na Nemusíte se bát jazykové bariéry, obraz Vám řekne vše. Montážní návod pro montáž podloží za pomocí spojovacích plechů naleznete v sekci Ke stažení. We spent time to develop high level of quality

31 10. Time spent comparison/ Porovnání spotřeby času TIME SPENT (IN %) TO BUILD A TRACK BASE INCLUDING TRACK ASSEMBLY WITHOUT SOPHISTICATED TOOLS OR TEMPLATES. ČAS (V %) POTŘEBNÝ K VÝROBĚ TRAŤOVÉHO PODLOŽÍ A POLOŽENÍ KOLEJE BEZ POUŽITÍ SOFISTIKOVANÝCH NÁSTROJŮ, ŠABLON ČI PŘÍPRAVKŮ. 100% TIME SPENT (IN %) TO BUILD A TRACK BASE INCLUDING TRACK ASSEMBLY WITH USAGE OF raileqtrack TEMPLATES AND INSERTS. ČAS (V %) POTŘEBNÝ K VÝROBĚ TRAŤOVÉHO PODLOŽÍ VČETNĚ POLOŽENÍ KOLEJE S POUŽITÍM raileq ŠABLON. 50% TIME SPENT (IN %) TO BUILD A TRACK BASE INCLUDING TRACK ASSEMBLY WITH raileqwooden TRACK BASES. 10% ČAS (V % ) POTŘEBNÝ K VÝROBĚ TRAŤOVÉHO PODLOŽÍ A POLOŽENÍ KOLEJE S POUŽITÍM raileq TRAŤOVÝCH PODLOŽÍ.

32 Miroslav Křeček IČ: TEL: RAILEQ Holubice Holubice CZECH REPUBLIC COMMUNICATION LANGUAGES: ENGLISH, CZECH Komunikujeme jazyky: angličtina, čeština IN CASE OF NEED, DO NOT HESITATE TO CONTACT US! V případě potřeby nás neváhejte kontaktovat!
