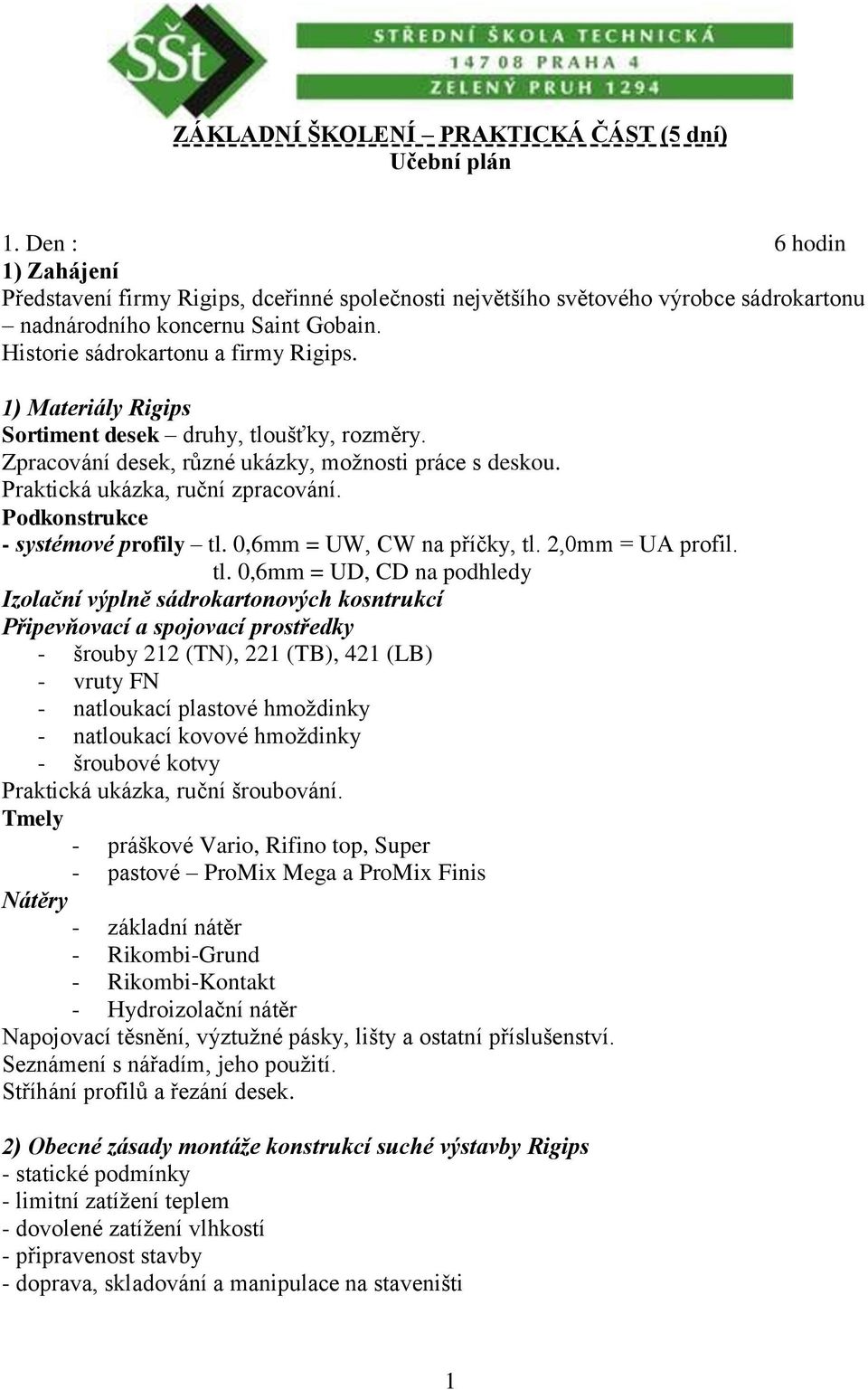

1 ZÁKLADNÍ ŠKOLENÍ PRAKTICKÁ ČÁST (5 dní) Učební plán 1. Den : 6 hodin 1) Zahájení Představení firmy Rigips, dceřinné společnosti největšího světového výrobce sádrokartonu nadnárodního koncernu Saint Gobain. Historie sádrokartonu a firmy Rigips. 1) Materiály Rigips Sortiment desek druhy, tloušťky, rozměry. Zpracování desek, různé ukázky, moţnosti práce s deskou. Praktická ukázka, ruční zpracování. Podkonstrukce - systémové profily tl. 0,6mm = UW, CW na příčky, tl. 2,0mm = UA profil. tl. 0,6mm = UD, CD na podhledy Izolační výplně sádrokartonových kosntrukcí Připevňovací a spojovací prostředky - šrouby 212 (TN), 221 (TB), 421 (LB) - vruty FN - natloukací plastové hmoţdinky - natloukací kovové hmoţdinky - šroubové kotvy Praktická ukázka, ruční šroubování. Tmely - práškové Vario, Rifino top, Super - pastové ProMix Mega a ProMix Finis Nátěry - základní nátěr - Rikombi-Grund - Rikombi-Kontakt - Hydroizolační nátěr Napojovací těsnění, výztuţné pásky, lišty a ostatní příslušenství. Seznámení s nářadím, jeho pouţití. Stříhání profilů a řezání desek. 2) Obecné zásady montáže konstrukcí suché výstavby Rigips - statické podmínky - limitní zatíţení teplem - dovolené zatíţení vlhkostí - připravenost stavby - doprava, skladování a manipulace na staveništi 1

2 Tmelení podélné spáry - příčné spáry - pouţití výztuţných pásek Směrnice pro kvalitu povrchu - stupeň jakosti Q1 Q4 Rovinnost hotových konstrukcí - tolerance rovinnosti Povrchové úpravy sádrokartonových konstrukcí Rigips - poţadavky na podklad - základní nátěry - finální nátěry - omítky a stěrky - tapety - keramické obklady Upevňování předmětů na konstrukce Rigips - lokální únosnost kotvení - únosnost celé konstrukce stěny - zavěšování břemen do podhledů 2.Den 6 hodin 1) Příčky a dělící stěny Hlavní konstrukční prvky - opláštění sádrokartonovými nebo sádrovláknitými deskami - nosná konstrukce příčky z pozinkovaných ocelových profilů CW a UW, resp. Zesílených UA profilů. Přehled konstrukcí příček. Postup montáţe standardních příček - nosná konstrukce z ocelových profilů o montáţ obvodových profilů o montáţ svislých profilů - kluzné napojení na stropní konstrukci - pravidla provádění dodatečných otvorů ve svislých CW profilech - nosná konstrukce ze dřeva - opláštění příček /orientace desek, deskoklad, přířezy/ - minerální izolace 2) Předsazené stěny Spřaţené - montované na CD profily, spřaţené s podkladní vertikální konstrukcí pomocí stavěcích třmenů. Volně stojící na CW profily, nezávisle na podkladní vertikální konstrukci. 3) Suchá omítka nalepená na tmel RIFIX Lepený obklad sádrokartonovými deskami Rigips RB /A/ 4) Vnitřní zateplení Rigithem lepené na tmel Rifix Lepený obklad sádrokartonovými deskami s nakašírovanou vrstvou polystyrenu Způsob ošetření podkladu ( Kombi Kontakt a Kombi Grund ). 3.Den 1) Montáţ ocelových zárubní Rozhodující kritéria pro zabudování ocelové zárubně Výška místnosti do 2600mm, šířka otvoru do 850mm, hmotnost dveřního křídla do 25kg /CW a UW profil/ 2

3 Výška místnosti do 2800mm, šířka otvoru do 850mm, hmotnost dveřního křídla do 25kg /CW a UW profil/ Výška místnosti nad 2800mm, šířka otvoru nad 850mm nebo hmotnost dveří nad 25kg /UA profily/ Připojení UA profilů pomocí suvných nebo šroubovacích úhelníků. Montáţ opláštění v místě zárubně 2) Montáţ dřevěných /obloukových/ zárubní Rozhodující parametry Montáţ opláštění v místě zárubně. 3) Deskové podhledy Hlavní konstrukční prvky deskových podhledů - opláštění sádrokartonovými deskami a deskoklad - podkonstrukce podhledu z pozinkovaných ocelových profilů CD a UD, resp. Dřevěných latí. Zásady montáţe deskových podhledů na ocelové podkonstrukci - přímo montované opláštění stropu - zavěšený podhled na kříţovém roštu Zásady montáţe deskových podhledů na dřevěné podkonstrukci - přímo montované opláštění stropu - zavěšený podhled na kříţovém roštu Kotvení podhledu ke stropní konstrukci Závěsy podhledu - rozdělení závěsů (podle nosnosti, poţární odolnosti nebo poţadavku na vzpěr) Minerální izolace 4.Den 1) Podkroví Hlavní konstrukční prvky - opláštění - podkonstrukce - závěsy (krokvový, stavěcí třmen, krokvový nástavec) Přehled konstrukcí podkroví Střešní skladba z hlediska tepelně technických vlastností Umístění parozábrany Postup montáţe podkroví - vloţení tepelné izolace - podkonstrukce - instalace parozábrany - opláštění sádrokartonovými deskami Předsazené stěny v podkroví. Příčky v podkroví. Montáţ opláštění střešního okna. 2) Instalační příčky Pouţití Podkonstrukce instalační příček - svislé profily - spřaţení svislých profilů Opláštění instalačních příček deskami RBi (H2) Dvojité opláštění pod keramický obklad. Zavěšování zařizovacích předmětů a sanitárních instalací. 3

4 5.Den 1) Suché sádrovláknité podlahy Rigidur Přehled dílců suchých sádrovláknitých podlah Rigidur. Montáţ podlah Rigidur - z podlahových dílců - z jednotlivých desek Rigidur - dodatečné zesilovací vrstvy Podlahové krytiny pro suché podlahy Rigidur Podlahové topení Ukončení Přehled materiálů,které účastníci dostali do ruky. Zodpovězení případných dotazů. Celkem 30 hodin 4

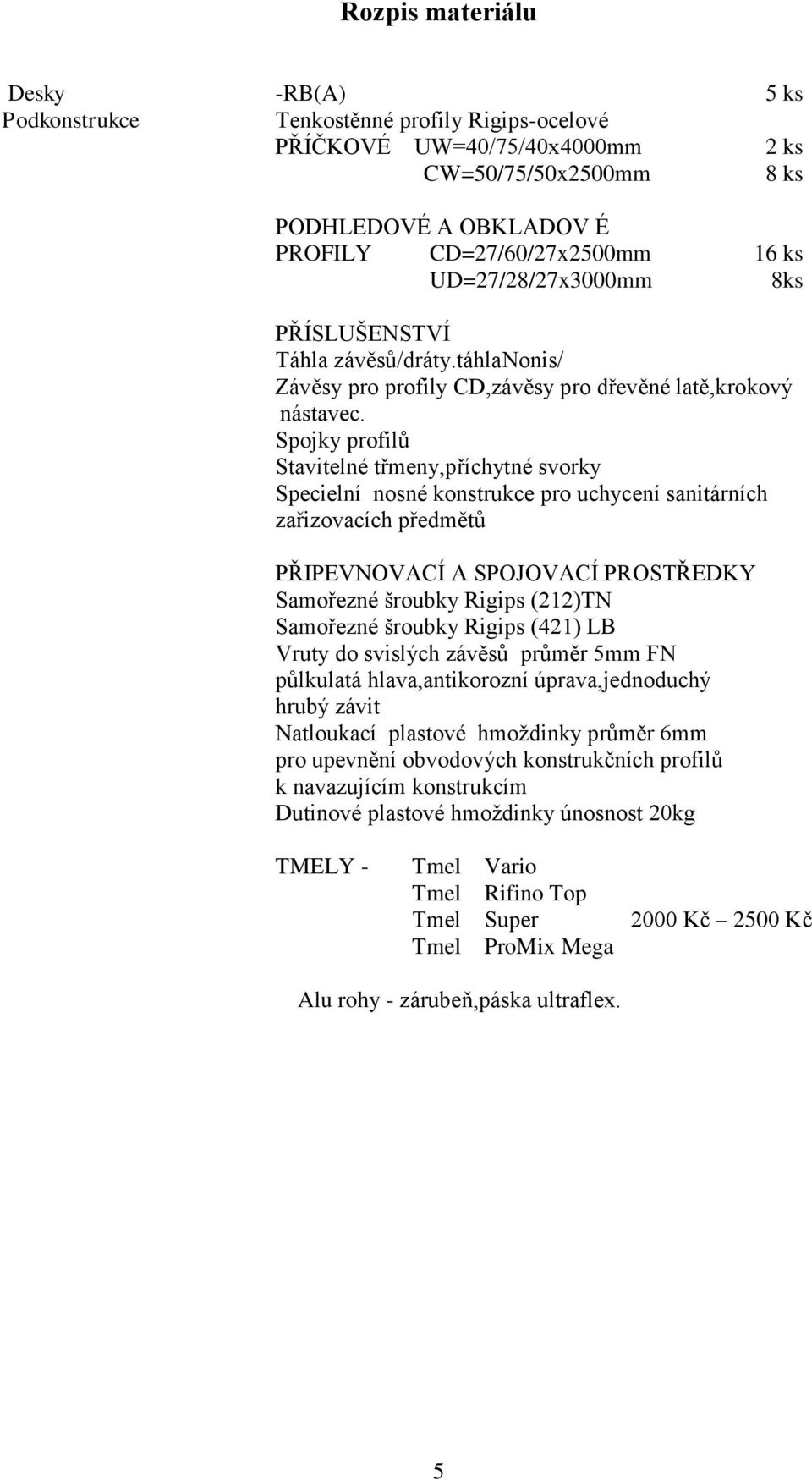

5 Rozpis materiálu Desky -RB(A) 5 ks Podkonstrukce Tenkostěnné profily Rigips-ocelové PŘÍČKOVÉ UW=40/75/40x4000mm 2 ks CW=50/75/50x2500mm 8 ks PODHLEDOVÉ A OBKLADOV É PROFILY CD=27/60/27x2500mm 16 ks UD=27/28/27x3000mm 8ks PŘÍSLUŠENSTVÍ Táhla závěsů/dráty.táhlanonis/ Závěsy pro profily CD,závěsy pro dřevěné latě,krokový nástavec. Spojky profilů Stavitelné třmeny,příchytné svorky Specielní nosné konstrukce pro uchycení sanitárních zařizovacích předmětů PŘIPEVNOVACÍ A SPOJOVACÍ PROSTŘEDKY Samořezné šroubky Rigips (212)TN Samořezné šroubky Rigips (421) LB Vruty do svislých závěsů průměr 5mm FN půlkulatá hlava,antikorozní úprava,jednoduchý hrubý závit Natloukací plastové hmoţdinky průměr 6mm pro upevnění obvodových konstrukčních profilů k navazujícím konstrukcím Dutinové plastové hmoţdinky únosnost 20kg TMELY - Tmel Vario Tmel Rifino Top Tmel Super Tmel ProMix Mega 2000 Kč 2500 Kč Alu rohy - zárubeň,páska ultraflex. 5

6 Obsah školení (5 dní) 1.Obecné zásady a podmínky pro montáţ Podmínky pro uţívání konstrukcí Rigips ve stavbě Statické podmínky Limitní zatíţení teplem Dovolené zatíţení vlhkostí Společné zásady montáže systéme Rigips Připravenost stavby: Doprava,skladování a manipulace na staveništi. Zpracování desek.připevňování desek opláštění. Tmelení-úprava spár-rovnost hotových konstrukcí. Dilatace konstrukcí. Zásady pro montáţ poţárně odolných konstrukcí Zásady pro montáţ zvukově izolačních konstrukcí. Zásady pouţití tepelné izolace a parozábrany v obvodových a střešních konstrukcích Rigips. Upevňování předmětů konstrukce Rigips. Podmínky provádění elektrických rozvodů. Bezpečnost práce a ekologie Bezpečnost práce. Nakládání s odpady ze sádry. Příčky a dělící stěny a/ Hlavní konstrukční prvky. b /Přehled konstrukcí příček a dělících stěn. včetně jejich stavebně fyzikálních vlastností. c/stavební připravenost vyměření příčky. d/postup montáţe standardních příček Rigips. Nosná konstrukce příčky. Opláštění a izolace. Montáţ zárubní. Instalační stěny. Obloukové stěny. Bezpečnostní příčky Rigips Bezpečnostní příčky sádrokartonové. Bezpečnostní příčky Duragips. Deskové podhledy a/ Hlavní konstrukční prvky. b/ Stavební připravenost,vyměření podhledu. c/ Postup montáţe deskových podhledů. Nosná konstrukce z ocelových tenkostěných pozinkovaných profilů. Kotvení /profilů/podhledu. Závěsy podhledu se dělí do tří kriterií. Montáţ UB profilů Montáţ CD profilů Přímo montované opláštění stropu z profilů CD a UB. Nosná konstrukce z dřevěných latí. 6

7 Minerální izolace. Vybrané detaily podhledů. Podkroví a/ Hlavní konstrukční prvky b/ Postup montáţe podkroví: Opláštění šikmých a vodorovných ploch podkroví Svislé předstěny v podkroví Příčky v podkroví Montáţ opláštění střešního okna Zásady umístění a montáţe parozábrany Suché podlahy a/ Hlavní konstrukční prvky. Podlahové dílce Rigidur. Desky Rigidur Podlahové desky Rigiplán Suchý vyrovnávací podsyp Rigips Podlahová lepidla,rigidur,rigiplán. Okrajový pásek. Postup montáže suchých staveb Montáţ podlah Rigidur Montáţ podlah Rigiplán HISTORIE SÁDROKARTONU Augustin Sacet USA-1.patent původní účel:na zvýšení poţární odolnosti dřevostaveb o okolo roku 1900 se poprvé objevuje v Evropě-Anglie vyrobena první sádrokartonová deska v Evropě v Lotyšsku v Rize německá zona /RIGAAER und ZEEMENTWERKE 1944 Němci opouštějí Rigu 1945 v Německu BODENWERDER ( baron Prášil) 1.výrobní podnik 1948 zaloţena firma RIGIPS 1972 RAKOUSKO BAD AUSEE /Karel Maria Brandauer/ 1991 vyhořela 1992 znovu vybudována 1991 ČR se 100% kapitálovou účastí BPB zaloţena firma RIGIPS a.s. obchodní firma 1992 první prodané sádrokartony 1999 vlastní výroba v Horních Počáplých /Mělník/ 7

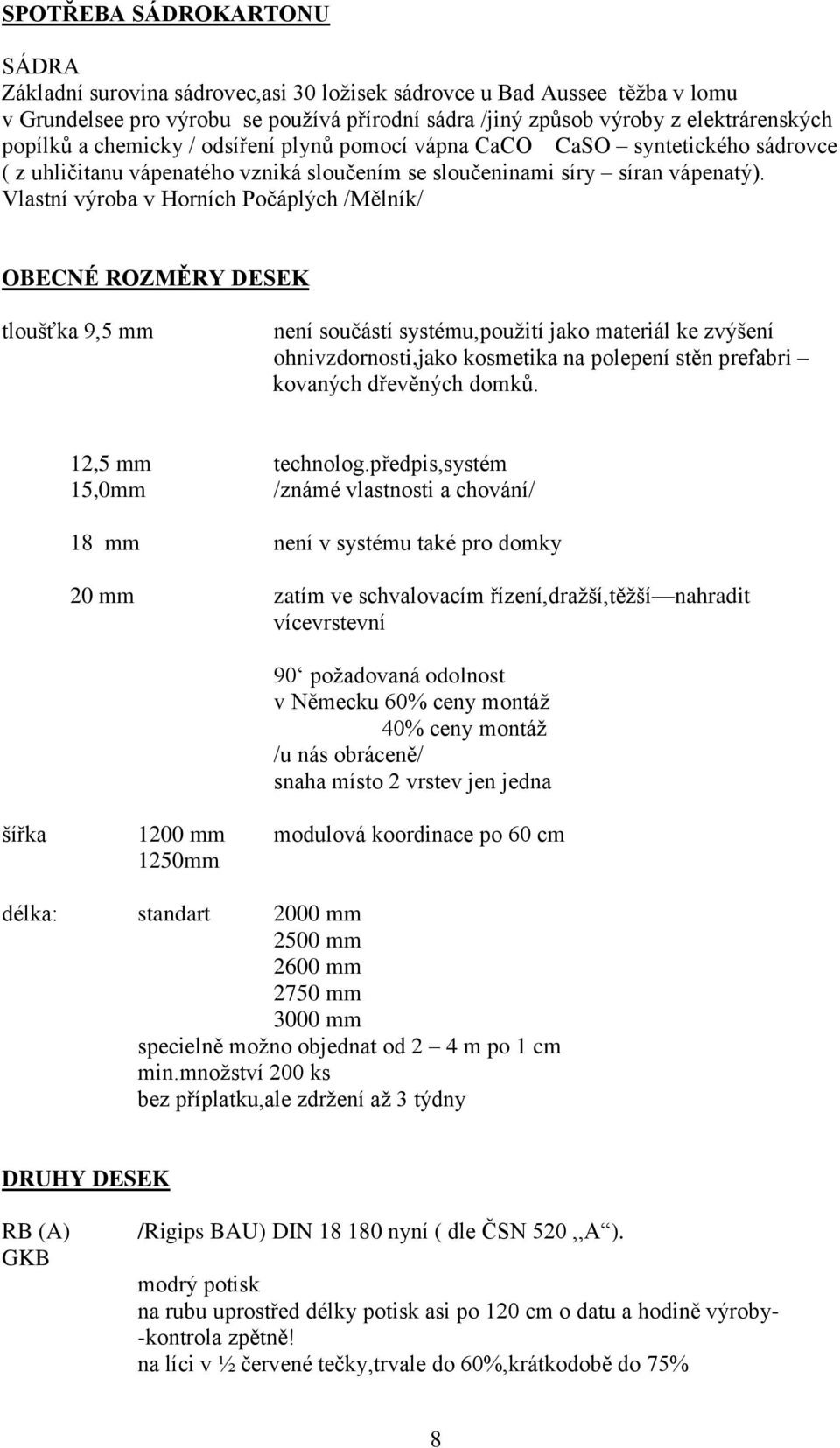

8 SPOTŘEBA SÁDROKARTONU SÁDRA Základní surovina sádrovec,asi 30 loţisek sádrovce u Bad Aussee těţba v lomu v Grundelsee pro výrobu se pouţívá přírodní sádra /jiný způsob výroby z elektrárenských popílků a chemicky / odsíření plynů pomocí vápna CaCO CaSO syntetického sádrovce ( z uhličitanu vápenatého vzniká sloučením se sloučeninami síry síran vápenatý). Vlastní výroba v Horních Počáplých /Mělník/ OBECNÉ ROZMĚRY DESEK tloušťka 9,5 mm není součástí systému,pouţití jako materiál ke zvýšení ohnivzdornosti,jako kosmetika na polepení stěn prefabri kovaných dřevěných domků. 12,5 mm technolog.předpis,systém 15,0mm /známé vlastnosti a chování/ 18 mm není v systému také pro domky 20 mm zatím ve schvalovacím řízení,draţší,těţší nahradit vícevrstevní 90 poţadovaná odolnost v Německu 60% ceny montáţ 40% ceny montáţ /u nás obráceně/ snaha místo 2 vrstev jen jedna šířka 1200 mm modulová koordinace po 60 cm 1250mm délka: standart 2000 mm 2500 mm 2600 mm 2750 mm 3000 mm specielně moţno objednat od 2 4 m po 1 cm min.mnoţství 200 ks bez příplatku,ale zdrţení aţ 3 týdny DRUHY DESEK RB (A) GKB /Rigips BAU) DIN nyní ( dle ČSN 520,,A ). modrý potisk na rubu uprostřed délky potisk asi po 120 cm o datu a hodině výroby- -kontrola zpětně! na líci v ½ červené tečky,trvale do 60%,krátkodobě do 75% 8

9 RF (DF) GKF červený potisk, (dle ČSN 520,,DF ). poţárně odolná deska v konstrukčním systému NE ţáruvzdorná!!!! trvale do 45 C krátkodobě do 60 C/ do 1 hod./ klasifikace A nehořlavý materiál např.pro elektroinstalaci moţno přímo přišroubovat svítidla (to jsou všechny!-projeví se aţ při poţáru, zpomalený rozpad ), ( dle ČSN 520 třída reakce na oheň A-2,S1,D-0 ). přimíchaná jako rozptýlená výztuţ skleněná vlákna RBI (H 2 ) GKBI RB RBI zelený karton pouze identifikační účel - (dle ČSN 520,,H 2 ) do vlhka nevodovzdornost,integrovaná proti zvýšené vzdušné vlhkosti do sádrové kaše silikonová disperze (silikon se neuvolňuje!),asi 60 kg silikonové oleje na jednu tunu sádry sníţená nasákavost porovnání uvaţuje se( zkouší se) místo silikon vosk-impregnace jádra niţší nasákavost úvaha s voskem i do exteriéru -silikon x zpěňovala inhibitor plastifikátory trvale do 75% vlhkosti krátkodobě do 90% vlhkosti RB 8/24 4/24 2/24 laboratorní vlhkosti 65% 70% 75% není norma přeruš.vlhkosti RBI 80% 85% 90% kuchyň koupelna RFI /DF H2/ GKFI vlhko ničí papír /výztuţ/,plísně, zvyšování agresivity prostředí-uhnití šroubů ne suterény impregnované i poţárně odolné, (dle ČSN 520,,DFH2 ) silikon i skelná vlákna RIGITHERM MF universální vlna nalepená tepelná isolace PS polystyren RIGIPLAN RIFLEX Anglie RIDURIT Anglie konstrukce podlah /plovoucí/ řezané 4 hrany 60x200 pancéřový karton,sádra,křemitý písek»vyšší hmotnost není papír pouze sádra + skelná vlákna tloušťka 6mm,za sucha obyvatelný zvýšená poţární odolnost,tl.15,20,25 mm,na poţární odolné obklady, nosníky,sloupy,elektrokanály - nově označeny GLASROC F RIDURIT 9

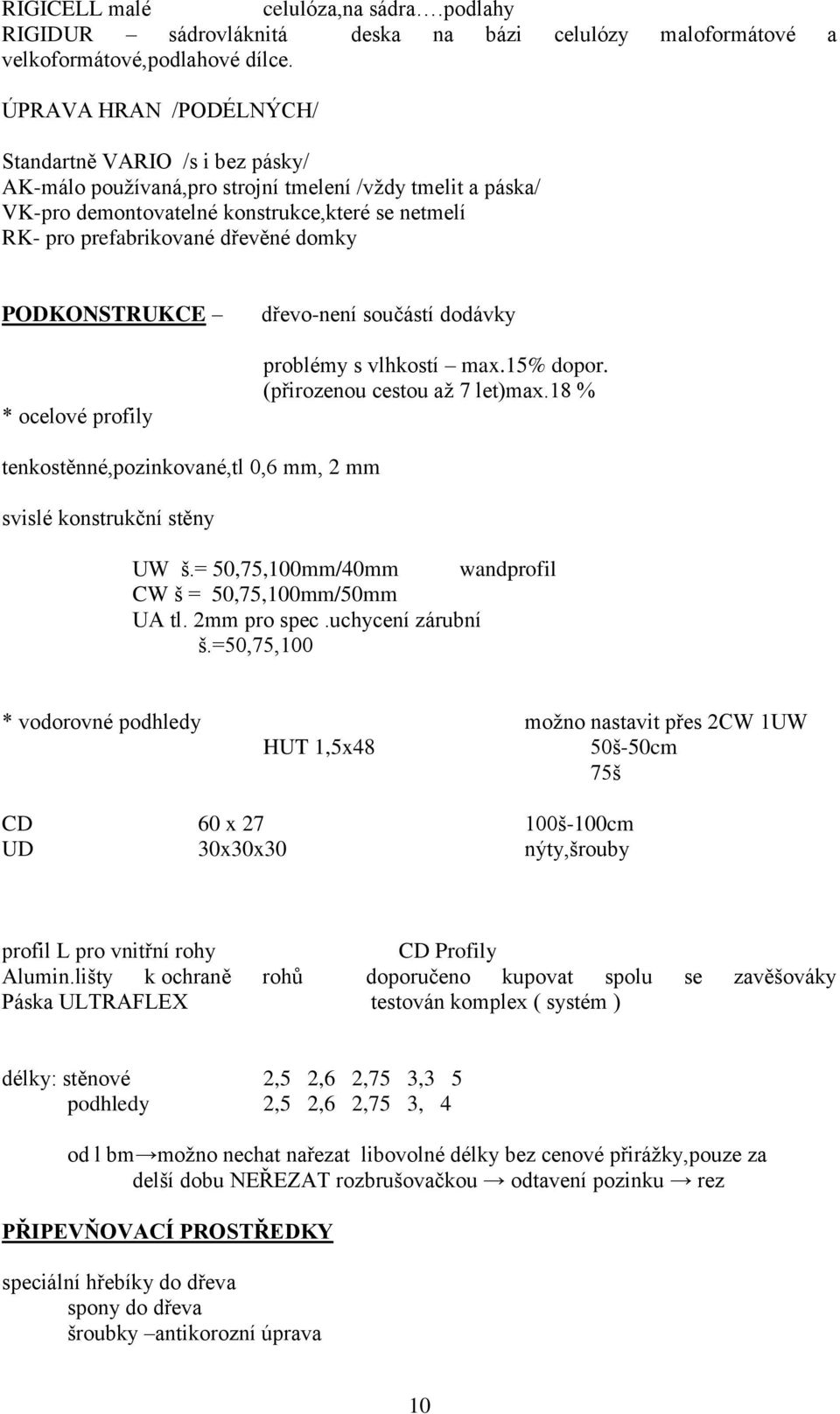

10 RIGICELL malé celulóza,na sádra.podlahy RIGIDUR sádrovláknitá deska na bázi celulózy maloformátové a velkoformátové,podlahové dílce. ÚPRAVA HRAN /PODÉLNÝCH/ Standartně VARIO /s i bez pásky/ AK-málo pouţívaná,pro strojní tmelení /vţdy tmelit a páska/ VK-pro demontovatelné konstrukce,které se netmelí RK- pro prefabrikované dřevěné domky PODKONSTRUKCE * ocelové profily dřevo-není součástí dodávky problémy s vlhkostí max.15% dopor. (přirozenou cestou aţ 7 let)max.18 % tenkostěnné,pozinkované,tl 0,6 mm, 2 mm svislé konstrukční stěny UW š.= 50,75,100mm/40mm wandprofil CW š = 50,75,100mm/50mm UA tl. 2mm pro spec.uchycení zárubní š.=50,75,100 * vodorovné podhledy moţno nastavit přes 2CW 1UW HUT 1,5x48 50š-50cm 75š CD 60 x š-100cm UD 30x30x30 nýty,šrouby profil L pro vnitřní rohy CD Profily Alumin.lišty k ochraně rohů doporučeno kupovat spolu se zavěšováky Páska ULTRAFLEX testován komplex ( systém ) délky: stěnové 2,5 2,6 2,75 3,3 5 podhledy 2,5 2,6 2,75 3, 4 od l bm moţno nechat nařezat libovolné délky bez cenové přiráţky,pouze za delší dobu NEŘEZAT rozbrušovačkou odtavení pozinku rez PŘIPEVŇOVACÍ PROSTŘEDKY speciální hřebíky do dřeva spony do dřeva šroubky antikorozní úprava 10

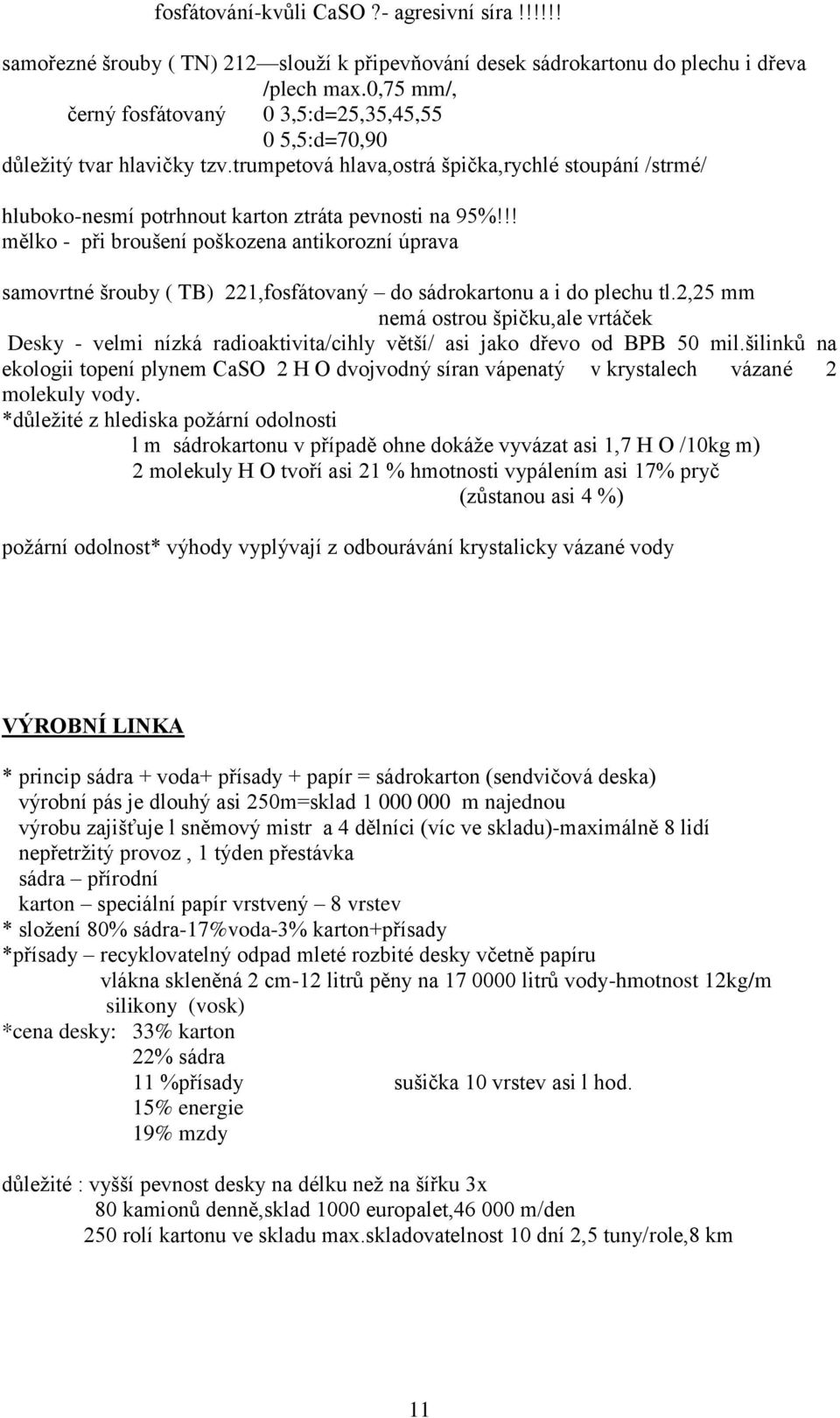

11 fosfátování-kvůli CaSO?- agresivní síra!!!!!! samořezné šrouby ( TN) 212 slouţí k připevňování desek sádrokartonu do plechu i dřeva /plech max.0,75 mm/, černý fosfátovaný 0 3,5:d=25,35,45,55 0 5,5:d=70,90 důleţitý tvar hlavičky tzv.trumpetová hlava,ostrá špička,rychlé stoupání /strmé/ hluboko-nesmí potrhnout karton ztráta pevnosti na 95%!!! mělko - při broušení poškozena antikorozní úprava samovrtné šrouby ( TB) 221,fosfátovaný do sádrokartonu a i do plechu tl.2,25 mm nemá ostrou špičku,ale vrtáček Desky - velmi nízká radioaktivita/cihly větší/ asi jako dřevo od BPB 50 mil.šilinků na ekologii topení plynem CaSO 2 H O dvojvodný síran vápenatý v krystalech vázané 2 molekuly vody. *důleţité z hlediska poţární odolnosti l m sádrokartonu v případě ohne dokáţe vyvázat asi 1,7 H O /10kg m) 2 molekuly H O tvoří asi 21 % hmotnosti vypálením asi 17% pryč (zůstanou asi 4 %) poţární odolnost* výhody vyplývají z odbourávání krystalicky vázané vody VÝROBNÍ LINKA * princip sádra + voda+ přísady + papír = sádrokarton (sendvičová deska) výrobní pás je dlouhý asi 250m=sklad m najednou výrobu zajišťuje l sněmový mistr a 4 dělníci (víc ve skladu)-maximálně 8 lidí nepřetrţitý provoz, 1 týden přestávka sádra přírodní karton speciální papír vrstvený 8 vrstev * sloţení 80% sádra-17%voda-3% karton+přísady *přísady recyklovatelný odpad mleté rozbité desky včetně papíru vlákna skleněná 2 cm-12 litrů pěny na litrů vody-hmotnost 12kg/m silikony (vosk) *cena desky: 33% karton 22% sádra 11 %přísady sušička 10 vrstev asi l hod. 15% energie 19% mzdy důleţité : vyšší pevnost desky na délku neţ na šířku 3x 80 kamionů denně,sklad 1000 europalet, m/den 250 rolí kartonu ve skladu max.skladovatelnost 10 dní 2,5 tuny/role,8 km 11

12 PŘEDNOSTI SÁDROKARTONU *systém suché vnitřní výstavby *hmotnost-není třeba zesilovat konstrukce( l m aţ tuna) posuzována váha konstrukce *suché procesy-odpad třídy O-jakákoliv skládka *rychlost výstavby 1m komplet asi l hod.podobně jako tvárnice,ale odpadají technologické přestávky *kvalita povrchu *usnadnění návazných profesí *flexibilita plnění nároků poţadovaná odolnost aţ 180 min. neprůzvučnost 65 db(příčka normální 45dB) izolačnost tepelná *obsahuje mikropóry příznivě ovlivňuje mikroklima v místnosti(vlhkost) šrouby DIN 421 bílé na spojování plechů navzájem půlkulatá hlava průměr 3,5x9,5 3,9x13 3,9xx19 4,2x13,19 HMOŢDINKY zatloukací uzlovací MOLLY -vodítka sádrokarton POŢADAVKY NA PŘIPOJENÍ Dřevo: hloubka zašroubování minimálně 20 mm minimálně celkovou tl.pláště Plech: délka šroubu =celková tl.desek+10mm Vzdálenost od hran opláštěné min.10 mm řezané min.15 mm Připevňuje se ze středu k okrajům nebo od jednoho konce desky k protilehlému kopci. Špatné (křivě,pokřivené) provedení musíme vyměnit a 50 mm jinde provést nové. Při upevňování dvojitého obkladu je moţno u první vrstvy zvětšit vzdálenost šroubů 3x,druhá vrstva se upevní podle daného předpisu.(podle přišroubování-ztráta 95% pevnosti papíru). TMELY *spárovací pro ruční tmelení *zákl..super prášek(bez sádry)s výztuţnou páskou,ţlutý pytel ( 5 kg)30dkg/m *VARIO bez výztuţné pásky-modrý pytel *VARIO M pro strojní tmelení,min.300m/osoba a směna *FINIŠ VARIO(pasta,prášek)bez pásky,finální úprava,po základním tmelení, 12

13 báze celulózy,jemně mletý vápenec *lepící pro svislé konstrukce,úprava stěn (omítka,beton) *lepící tmel RIGIPS lepící tmel RIGITHERM *tmel RIDUPIT pro ohebné desky vrstvy spárovat samostatně,nesmí se slepit!!!! spec.nátěry RI kombigrund vyrovná nasákavost RI - kombikontakt-beton speciál grunt snaţší spotřeba 4 8kg/m tloušťka terče 1 4 cm/na desku/ KONSTRUKCE PŘÍČEK Nenosná konstrukce samonosná >omezené zatíţení Výplňová konstrukce do interiéru.hmotnost stěny kg/m jednoduchá oboustranně jedna vrstva Stěna < zdvojená oboustranně 2 vrstvy Vlastnosti příček vyplývají ze vzájemného spolupůsobení celého systému(nosná konstrukce desky,izolační vrstvy v meziprostoru).rychlá demontáţ. *Vyznačí se obrysové linie-vyměření,orýsování.na podlahu a ke stropu se připevní UW profily a jednostranně lepícím pěnovým těsněním.univerzální připojovací prvky (hmoţdinky se šrouby) rozmístěny po 80 cm.těsnění-význam akustický,hmoţdinky- -plastové zatloukací-jen poziční účel. Strojírna CW musí být usazena min,2 do stropního UW Výška CW asi o,10-15mm kratší neţ výška místnosti (sednutí,průhyb stropu) Plech-dřevo můţe být sádrokartonářský šroub krátit nůţkami přetaţení hrany pozinkem! Ne rozbrušovačkou- Utavení Nejdříve krajní CW a pak se rozestaví po 60cm další CW profily otevřenou stěnou ve směru montáţe.!!!nikdy CW a UW nespojujeme /pouze u zárubní/!! Začínáme obkládat z jedné strany deskou o plné šířce 120 cm). Praxe podélně uříznuto 5 cm-odstranit Vario hrany méně tmelení v rohu. Desky šroubujeme vţdy jen ve svislém směru. Vzdálenost šroubů 25 cm(max.)délka šroubu skrz plech min. 10 mm. Při dvouvrstvém obloţení první vrstva rozteč 75 cm. Překrytí spár druhá vrstva začíná poloviční deskou/60 cm/.přetmelení alespoň l.krokem,hrubé strţení tmelu nesmí se vrstvy slepit asi po 2 hodinách/. 13

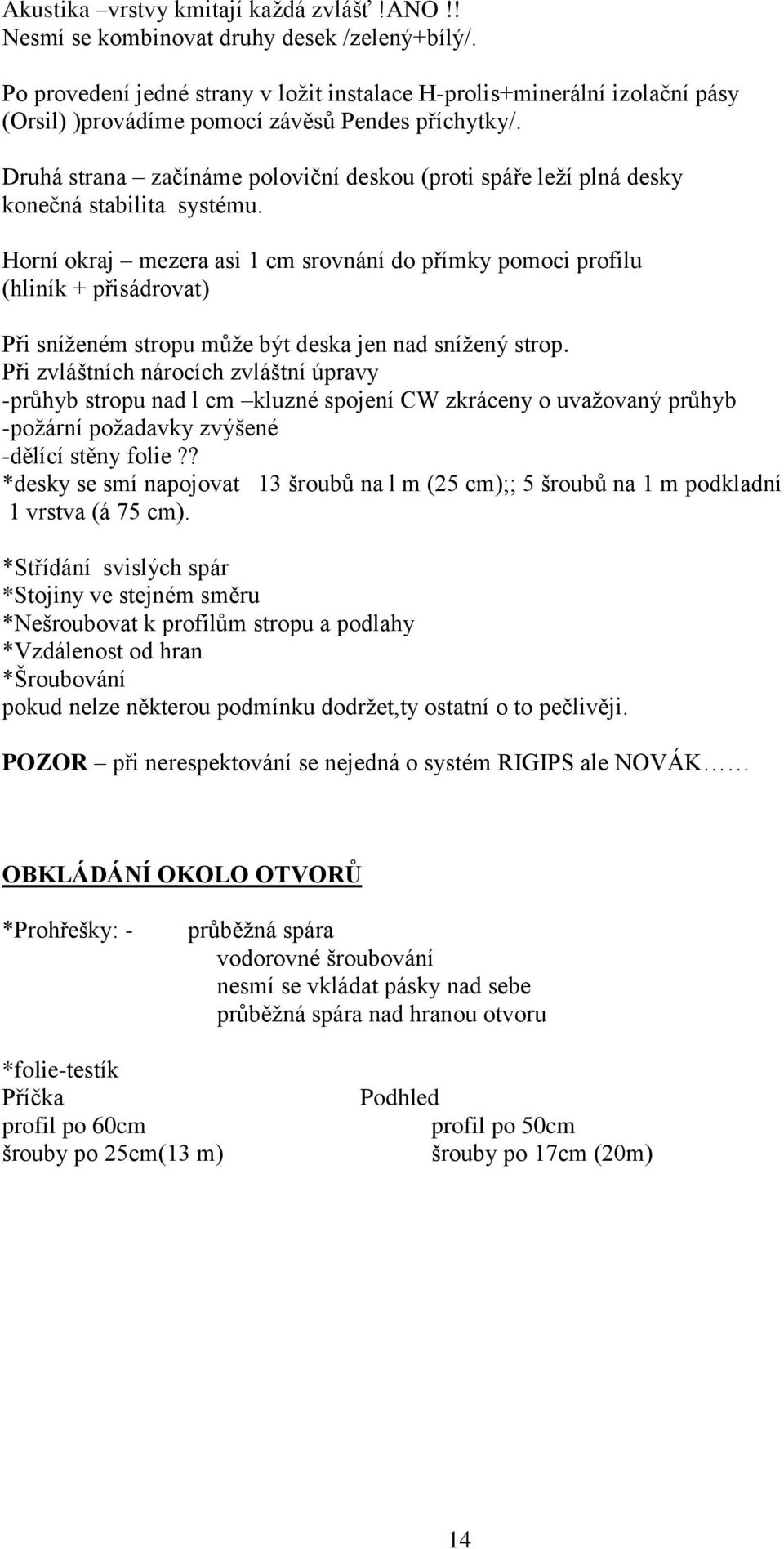

14 Akustika vrstvy kmitají kaţdá zvlášť!ano!! Nesmí se kombinovat druhy desek /zelený+bílý/. Po provedení jedné strany v loţit instalace H-prolis+minerální izolační pásy (Orsil) )provádíme pomocí závěsů Pendes příchytky/. Druhá strana začínáme poloviční deskou (proti spáře leţí plná desky konečná stabilita systému. Horní okraj mezera asi 1 cm srovnání do přímky pomoci profilu (hliník + přisádrovat) Při sníţeném stropu můţe být deska jen nad sníţený strop. Při zvláštních nárocích zvláštní úpravy -průhyb stropu nad l cm kluzné spojení CW zkráceny o uvaţovaný průhyb -poţární poţadavky zvýšené -dělící stěny folie?? *desky se smí napojovat 13 šroubů na l m (25 cm);; 5 šroubů na 1 m podkladní 1 vrstva (á 75 cm). *Střídání svislých spár *Stojiny ve stejném směru *Nešroubovat k profilům stropu a podlahy *Vzdálenost od hran *Šroubování pokud nelze některou podmínku dodrţet,ty ostatní o to pečlivěji. POZOR při nerespektování se nejedná o systém RIGIPS ale NOVÁK OBKLÁDÁNÍ OKOLO OTVORŮ *Prohřešky: - průběţná spára vodorovné šroubování nesmí se vkládat pásky nad sebe průběţná spára nad hranou otvoru *folie-testík Příčka profil po 60cm šrouby po 25cm(13 m) Podhled profil po 50cm šrouby po 17cm (20m) 14

15 STROPNÍ PODHLEDY účel - architektonické ztvárnění interiéru uzavření spodní části stropu (střechy) sníţení světlé výšky místnosti k zakrytí instalačních vedení zlepšení tepelně a zvukově izolačních vlastností zvýšení poţární odolnosti stropní konstrukce Rozlišujeme : 1) obloţení,opláštění hrubého stropu-upevnění přímo na stropě většinou dřevěná podkonstrukce připevněná přímo na stropě masivní strop nosné latě ve vzdálenosti 1000 mm, kovové hmoţdinky nebo vruty trámový strop-nosné latě 60x40mm po 1000 mm vruty na montáţní latě (48x24) po 500mm se připevní nosné nosné latě (60x40) po 1000mm. V překříţení samopřezných šroubů Rigips dl.55mm.na latě šroubují desky Rigips 12,5 neb o 15 mm samořeznými šrouby min.35mm po 170 mm.desky příčně ke směru montáţních latí. 2) podhled závěsná nosná konstrukce dřevěná Prvky nosné latě 40x60 mm montáţní latě 48x24 mm nebo 50x30 závěsný systém RIGIPS drát s očkem ( mm) pérový rychlozávěs )popř.štěrbinový závěs Upevnění závěsů: Upevnění podhledu: *na masivní strop závěsným drátem pomocí kovových hmoţdinek a šroubů (na nosný?? střídavě) *na trámový strop-na trám z boku závěsným drátem pomocí šroubů (vrutů) s půlkulatou hlavou O 5mm,1=min.30mm,min.vzdálenost od spodní hrany trám 50mm K závěsům se připevní nosné i montáţní latě. Na montáţní latě se samořeznými šrouby 212 Rigips min. l=35 mm v rozteči 170mm desky Rigips 12,5 nebo 15 mm.rozteč montáţních latí 500mm.Desky kolmo ke směru montáţních latí. 15

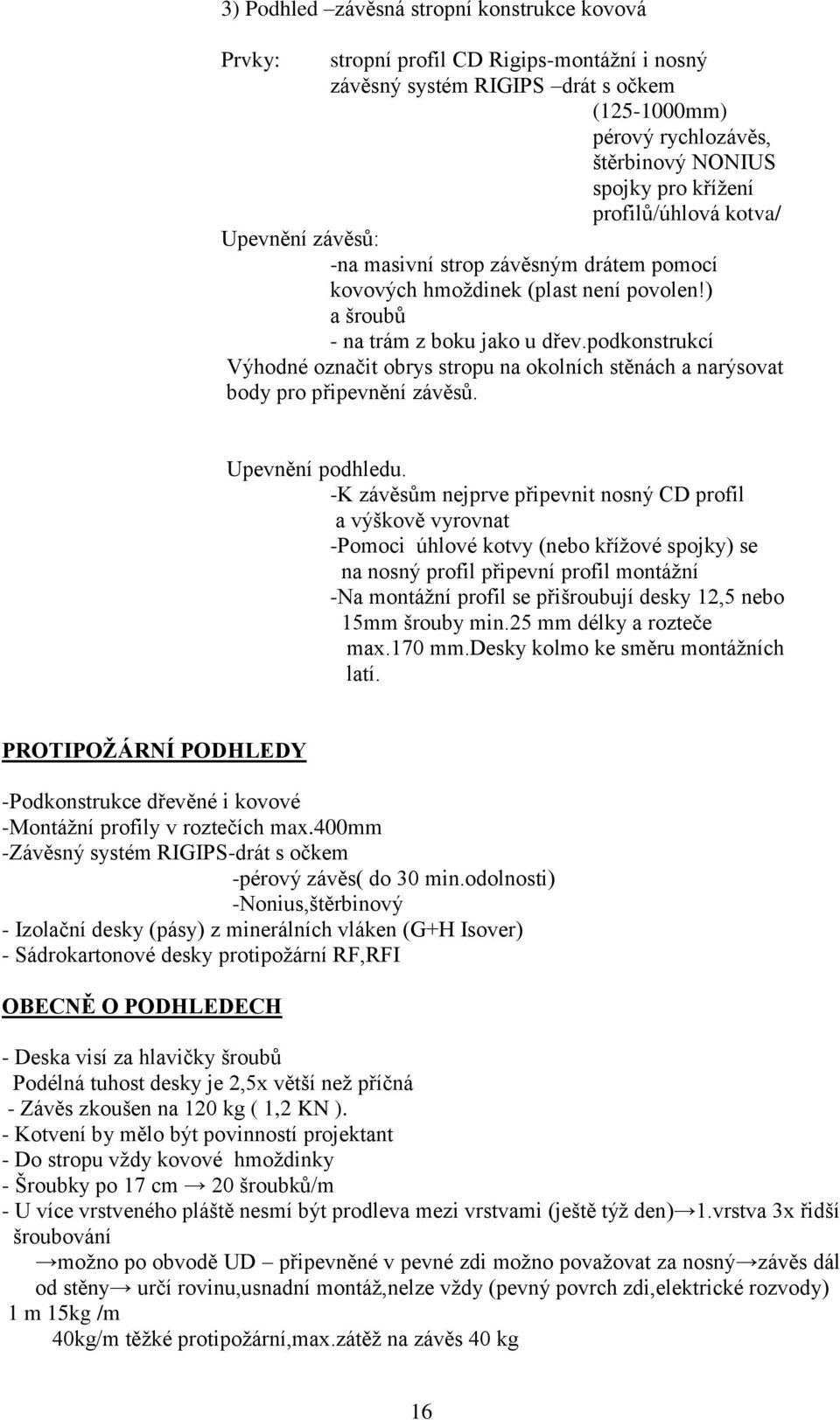

16 3) Podhled závěsná stropní konstrukce kovová Prvky: stropní profil CD Rigips-montáţní i nosný závěsný systém RIGIPS drát s očkem ( mm) pérový rychlozávěs, štěrbinový NONIUS spojky pro kříţení profilů/úhlová kotva/ Upevnění závěsů: -na masivní strop závěsným drátem pomocí kovových hmoţdinek (plast není povolen!) a šroubů - na trám z boku jako u dřev.podkonstrukcí Výhodné označit obrys stropu na okolních stěnách a narýsovat body pro připevnění závěsů. Upevnění podhledu. -K závěsům nejprve připevnit nosný CD profil a výškově vyrovnat -Pomoci úhlové kotvy (nebo kříţové spojky) se na nosný profil připevní profil montáţní -Na montáţní profil se přišroubují desky 12,5 nebo 15mm šrouby min.25 mm délky a rozteče max.170 mm.desky kolmo ke směru montáţních latí. PROTIPOŢÁRNÍ PODHLEDY -Podkonstrukce dřevěné i kovové -Montáţní profily v roztečích max.400mm -Závěsný systém RIGIPS-drát s očkem -pérový závěs( do 30 min.odolnosti) -Nonius,štěrbinový - Izolační desky (pásy) z minerálních vláken (G+H Isover) - Sádrokartonové desky protipoţární RF,RFI OBECNĚ O PODHLEDECH - Deska visí za hlavičky šroubů Podélná tuhost desky je 2,5x větší neţ příčná - Závěs zkoušen na 120 kg ( 1,2 KN ). - Kotvení by mělo být povinností projektant - Do stropu vţdy kovové hmoţdinky - Šroubky po 17 cm 20 šroubků/m - U více vrstveného pláště nesmí být prodleva mezi vrstvami (ještě týţ den) 1.vrstva 3x řidší šroubování moţno po obvodě UD připevněné v pevné zdi moţno povaţovat za nosný závěs dál od stěny určí rovinu,usnadní montáţ,nelze vţdy (pevný povrch zdi,elektrické rozvody) 1 m 15kg /m 40kg/m těţké protipoţární,max.zátěţ na závěs 40 kg 16

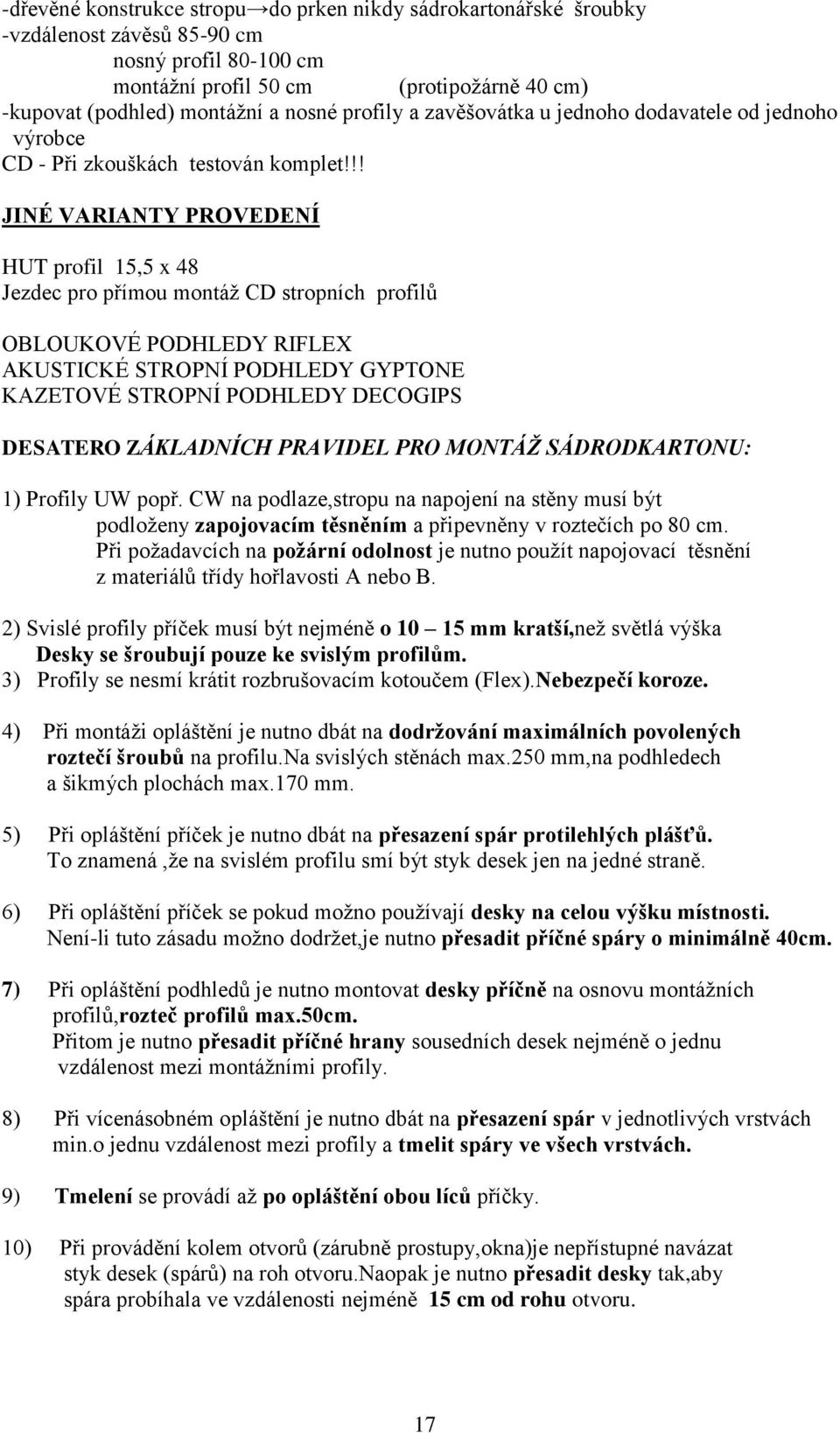

17 -dřevěné konstrukce stropu do prken nikdy sádrokartonářské šroubky -vzdálenost závěsů cm nosný profil cm montáţní profil 50 cm (protipoţárně 40 cm) -kupovat (podhled) montáţní a nosné profily a zavěšovátka u jednoho dodavatele od jednoho výrobce CD - Při zkouškách testován komplet!!! JINÉ VARIANTY PROVEDENÍ HUT profil 15,5 x 48 Jezdec pro přímou montáţ CD stropních profilů OBLOUKOVÉ PODHLEDY RIFLEX AKUSTICKÉ STROPNÍ PODHLEDY GYPTONE KAZETOVÉ STROPNÍ PODHLEDY DECOGIPS DESATERO ZÁKLADNÍCH PRAVIDEL PRO MONTÁŽ SÁDRODKARTONU: 1) Profily UW popř. CW na podlaze,stropu na napojení na stěny musí být podloţeny zapojovacím těsněním a připevněny v roztečích po 80 cm. Při poţadavcích na poţární odolnost je nutno pouţít napojovací těsnění z materiálů třídy hořlavosti A nebo B. 2) Svislé profily příček musí být nejméně o mm kratší,neţ světlá výška Desky se šroubují pouze ke svislým profilům. 3) Profily se nesmí krátit rozbrušovacím kotoučem (Flex).Nebezpečí koroze. 4) Při montáţi opláštění je nutno dbát na dodrţování maximálních povolených roztečí šroubů na profilu.na svislých stěnách max.250 mm,na podhledech a šikmých plochách max.170 mm. 5) Při opláštění příček je nutno dbát na přesazení spár protilehlých plášťů. To znamená,ţe na svislém profilu smí být styk desek jen na jedné straně. 6) Při opláštění příček se pokud moţno pouţívají desky na celou výšku místnosti. Není-li tuto zásadu moţno dodrţet,je nutno přesadit příčné spáry o minimálně 40cm. 7) Při opláštění podhledů je nutno montovat desky příčně na osnovu montáţních profilů,rozteč profilů max.50cm. Přitom je nutno přesadit příčné hrany sousedních desek nejméně o jednu vzdálenost mezi montáţními profily. 8) Při vícenásobném opláštění je nutno dbát na přesazení spár v jednotlivých vrstvách min.o jednu vzdálenost mezi profily a tmelit spáry ve všech vrstvách. 9) Tmelení se provádí aţ po opláštění obou líců příčky. 10) Při provádění kolem otvorů (zárubně prostupy,okna)je nepřístupné navázat styk desek (spárů) na roh otvoru.naopak je nutno přesadit desky tak,aby spára probíhala ve vzdálenosti nejméně 15 cm od rohu otvoru. 17
