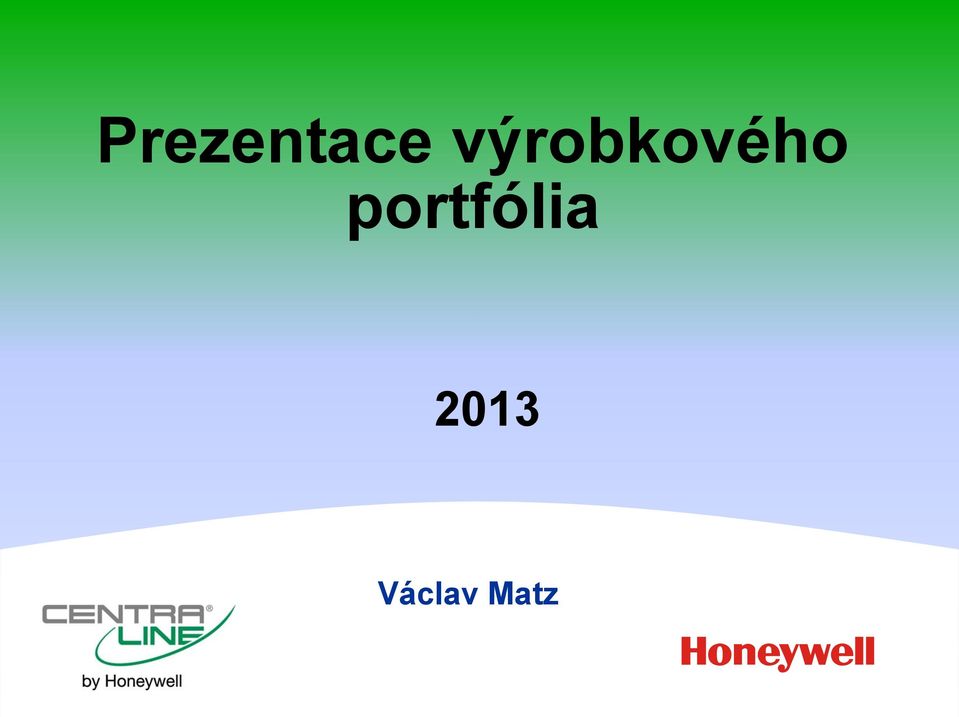

1 Prezentace výrobkového portfólia 2013 Václav Matz

2 O čem bude řeč... Přehled portfólia Přehled HW Vývojová prostředí SymmetrE vs ARENA EBI vs ARENA AX Novinky Energy manager

3 Současné portfolio Grafické centrály Vizualizační SW Arena C-Bus BACnet SymmetrE C-Bus BACnet Modbus OPC EBI, C-Bus BACnet, Modbus OPC, Server Slaboproudé systémy Arena AX Fox BACnet + drivery pro, C-Bus, ModBus, EIB, Helvar, Galaxy, OPC Podstanice ŘS (DDC) I/O moduly IRC Lynx Tiger C-Bus Panther P-Bus C-Bus Lion BACnet Falcon P-Bus BACnet EAGLE (..) Hawk AX Serval FCU Polní instrumentace

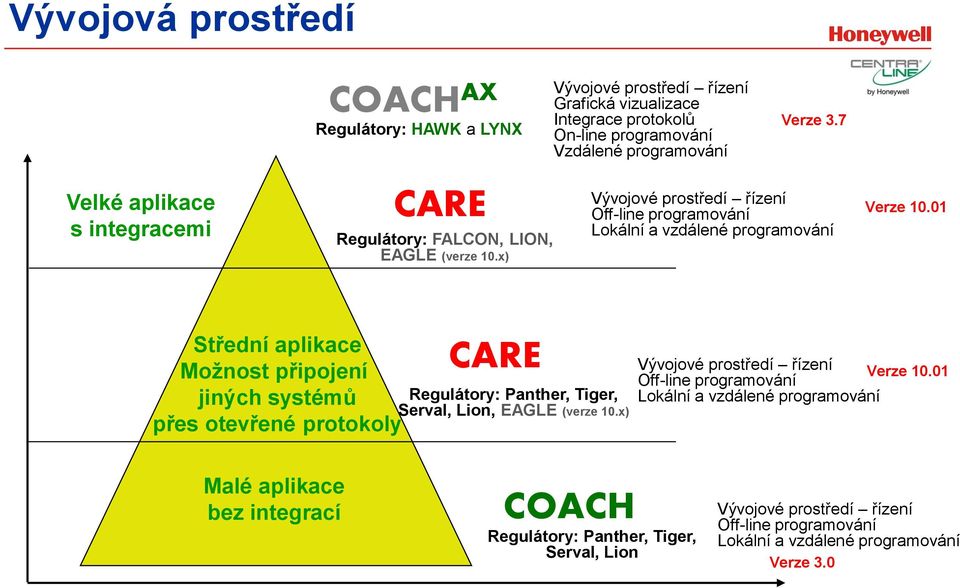

4 Vývojová prostředí Velké aplikace s integracemi COACH AX Regulátory: HAWK a LYNX CARE Regulátory: FALCON, LION, EAGLE (verze 10.x) Vývojové prostředí řízení Grafická vizualizace Integrace protokolů On-line programování Vzdálené programování Verze 3.7 Vývojové prostředí řízení Off-line programování Lokální a vzdálené programování Verze Střední aplikace Možnost připojení jiných systémů přes otevřené protokoly CARE Regulátory: Panther, Tiger, Serval, Lion, EAGLE (verze 10.x) Vývojové prostředí řízení Off-line programování Lokální a vzdálené programování Verze Malé aplikace bez integrací COACH Regulátory: Panther, Tiger, Serval, Lion Vývojové prostředí řízení Off-line programování Lokální a vzdálené programování Verze 3.0

5 CARE verze Dlouho využívaný software Dvě implementované verze Podpora programování regulátorů řady Excel regulátory Falcon a EAGLE Volně programovatelný nástroj využívající předdefinované moduly Definování řídicí strategie není grafické prostředí, moduly Definování časových programů Stanovení architektury, Cbus, BACnet Licencování prostřednictvím USB klíče Upgrade zdarma

6 COACH verze 3 Nyní zdarma!!! Podpora programování regulátorů řady Excel 5000 Modulové programování Předdefinované moduly AHU, Vytápění Možnost definování logických tabulek Automatické vytváření grafické vizualizace Definování časových programů globální Nevyžaduje licencování Upgrade zdarma

7 COACH AX verze 3.7 Novinky: Nová verze COACH AX s roušířenými funkcemi Služba Hardware scan Nová grafická knihovna Pokročilá správa historií a trendů Podpora pro mobilní aplikace

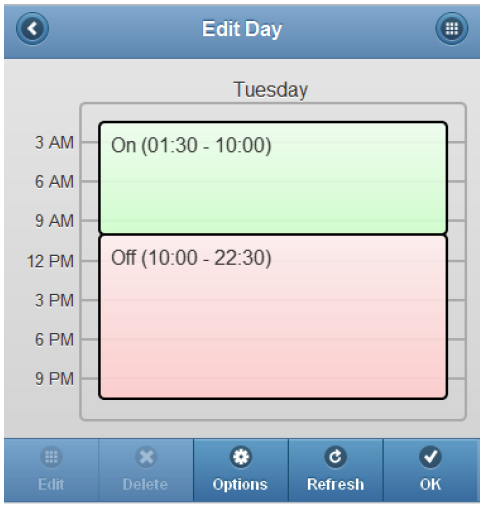

8 COACH AX verze 3.7 Novinky: Nová verze COACH AX s rozšířenými funkcemi Podpora pro mobilní aplikace Podpora OS iphone, Android, Windows Mobile Zobrazení alarmů Zobrazení a změna časových programů Zobrazení historií a trendů Zobrazení vlastností

9 Grafické nadstavby EBI Velké aplikace s integracemi Střední aplikace Možnost připojení jiných systémů přes otevřené protokoly Malé aplikace bez integrací Grafické nadstavby pro různé rozsahy aplikací

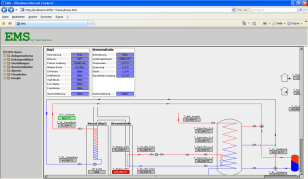

10 ARENA popis ARENA: Grafická nadstavba (centrála) vytvořená na bázi internetového prohlížeče umožňující správu zvolené aplikace, ve které jsou umístěny regulátory komunikující po sběrnici nebo C-Bus. Centrála ARENA má integrované samoučící se rozhraní - Vizualizace regulátorů na sběrnici C-Bus nebo C-Bus via Projekty programované v CARE - XL50, XL500, XL800 Projekty programované v Coach - PANTHER (mini), TIGER, LION - Vizualizace prostorových regulátorů CentraLine Projekty programované v Care XL10, XL12, I/O moduly SERVAL Hawk - Rozhraní Plug&Play, není vyžadováno žádné složité nastavení - Využívá moderních SW komponent State of the Art Web Server IIS (Vzdálený přístup pomocí internetového prohlížeče) Microsoft.NET Microsoft SQL + ASPNET - Nahráda za nadstavby XBS - Jednoduchá konfigurace a nastavení - Externí grafický editor

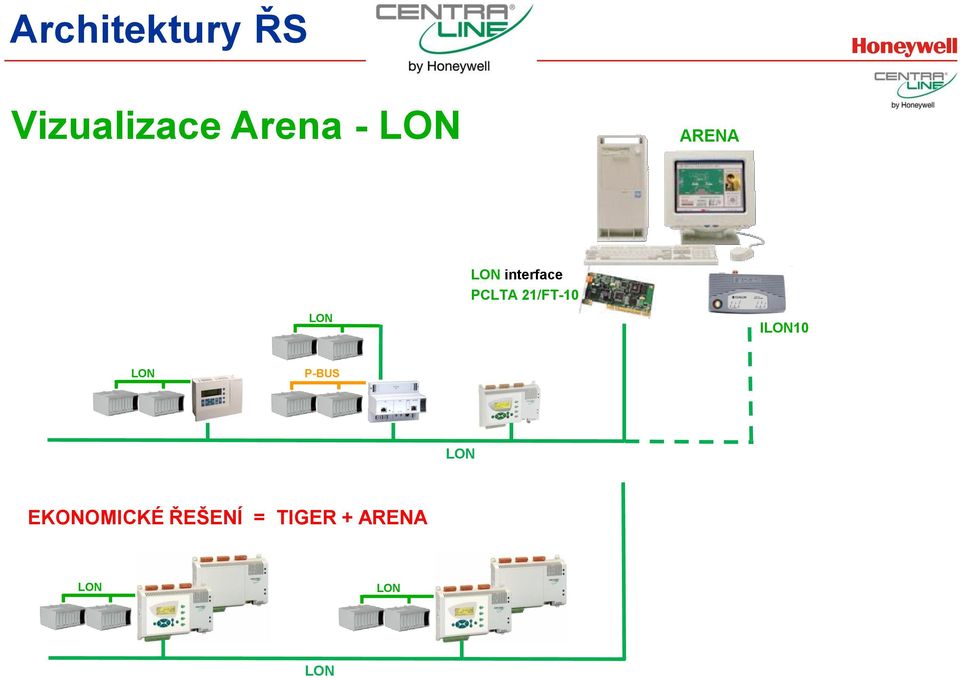

11 Architektury ŘS Vizualizace Arena - ARENA interface PCLTA 21/FT-10 I10 P-BUS EKONOMICKÉ ŘEŠENÍ = TIGER + ARENA

12 Architektury ŘS Vizualizace Arena /IP ARENA /IP driver LAN P-BUS EIA-709 /IP router P-BUS

13 Architektury ŘS Vizualizace Arena C-Bus ARENA C-BUS driver LAN C-BUS interface CLIF-CBUS P-BUS C-BUS

14 Architektury ŘS Vizualizace Arena IRC /IP ARENA /IP driver IRC C-BUS driver EIA-709 /IP router LAN P-BUS C-BUS interface CLIF-CBUS C-BUS P-BUS

15 Architektury ŘS Vizualizace Arena IRC via Lion ARENA IRC C-BUS driver LAN P-BUS P-BUS C-BUS P-BUS P-BUS

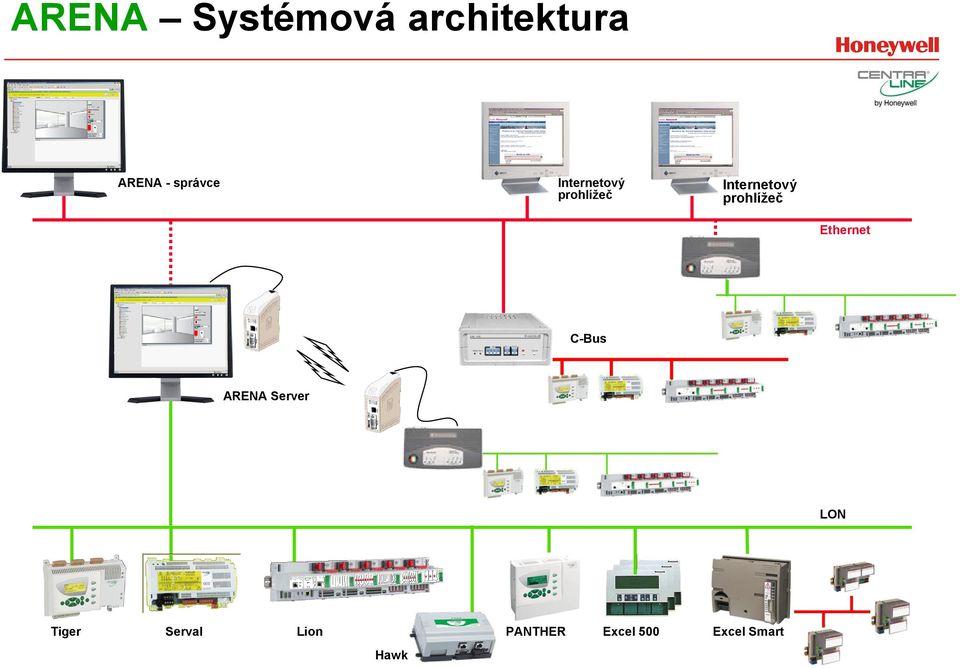

16 ARENA Systémová architektura ARENA - správce Internetový prohlížeč Internetový prohlížeč Ethernet C-Bus ARENA Server Tiger Serval Lion PANTHER Excel 500 Excel Smart Hawk

17 SymmetrE TM Grafická nadstavba pro aplikace měření a regulace - Postavená na základech průmyslových SCADA systémů a dlouholetém vývoji centrály EBI - Nahráda za nadstavby XBS a XBSi - Postavená na architektuře klient-server a operačním systému Win XP, 7 nebo Win Server - Uživatelsky příjemné prostředí podobné internetovým stránkám - Široký výběr otevřených protokolů a standardů LonWorks, BACnet, ModBus, OPC (+ proprietální C-Bus) - Možnost vzdáleného dozorování přes internet Základní vlastnosti : - Nastavení až 56 časových programů - Vytváření globálních časových programů - Vytváření a ukládání trendů - Možnost vytváření reportů - Zápis událostí - Pokročilý management alarmů - Segregace operátorů, bezpečnostní a řídící úrovně

18 EBI (Enterprise Building Integrator) Grafická nadstavba pro integrovaná řešení - Postavená na základech průmyslových SCADA systémů Aplikace měření a regulace (HVAC) Řízení osvětlení Energetický management Přístupové systémy (ACS) Bezpečnostní systémy (EZS) Požární signalizace (EPS) Evakuační rozhlas (VA) Sledování pohybu osob a zařízení (Asset locator) Kamerový dohled (CCTV) Propojení na podnikové manažerské systémy (např. SAP) Řízení údržby (IMM) Integrace mnoha standardů : European Installation Bus

19 Systémová architektura EBI EBI Server Stanice tenký klient Bezdrátová zařízení Distributed System Architecture MIS/Human Resources Temaline Intrusion Panels CCTV Campus 2 Campus 3 LAN WAN Honeywell Building Manager Server Honeywell Energy Manager Server Honeywell Life Safety Manager Server Honeywell Security Manager Server Digital Video Manager Database Server Optionally Redundant BACnet BNA Modbus M-Bus Lon Pulse meters Wireless Ethernet a Modbus Protipožární systém Temaline Intrusion Panels IdentIPoint Digital Video Manager Camera Server Honeywell Video Analytics Server IP Kamery Intelligent Meters Analogové kamery Honeywell and Third Party Controllers Honeywell and Third Party Controllers Building Manager Energy Manager Life Safety Manager Security Manager Digital Video Manager

20 Grafická centrála Arena AX Grafická nadstavba pro integrovaná řešení - Centrála podporující integraci protokolů přes IP Aplikace měření a regulace (HVAC) Řízení osvětlení (KNX) Energetický management (obix) Bezpečnostní systémy (Galaxy) Požární signalizace (EPS) Kamerový dohled (CCTV) Propojení na databázové systémy např. SQL Možnost vzdáleného přístupu a nastavení Architektura Klient server Pokročilá správa alarmů Pokročilé trendování ve skupinách Pokročilé možnosti reportování Integrované grafické prostředí Vzdálený přístup do regulátorů HAWK Implementovaný protokol BACnet pro regulátory FALCON Integrace mnoha standardů : European Installation Bus

21 Systém CentraLine AX Klient - prohlížeč BMS Správa a monitorování energií TCP/IP HVAC Měření Zabezpečení Požární syst. Osvětlení 3rd party BACnet Připojení systémů a regul. komuniku jících po protokolu BACnet Připojení systémů a regul. komunik ujících po protokolu Integrace a správa systémů pro měření energií, spotřeb, tepla apod. Protokoly Mbus a Modbus Přístup CCTV Integrace přístupových a kamerových systémů s možností správy a záznamu událostí Life Safety Life Care Detekce požáru, monitorování stavu v budovách, EDP Integrace systémů osvětlení využívající protokoly KNX/EIB a Dali Integrace neznámých systémů využitím možnosti vytváření ovladačů -Chlazení - PLC - Přístup - apod. 25-Nov-13 Prague Fire & Security Days 2012

22 Arena AX - architektura ModBus BACnet EIB/KNX M-Bus M-Bus Klient = neomezený počet (Internet Browser) ARENA AX Server Enterprise Systems Verbrauch Markt 1 Markt 2 Markt 3 Markt 4 Gebäude http TCP/IP obix TCP/IP FOX TCP/IP HAWK Internet BACnet TCP/IP TCP/IP Kamerové systémy AXIS Cooling / Elevators.. Metering Lighting control Security & Access FOX GPRS HAWKM2M Metering Databázové systémy MS-SQL, DB2, MYSQL Skype Zabezpečovací systém Galaxy Požární systém Esser Osvětlení EIB/KNX IP HVAC Control Fire SMS Modbus IP Alarm portal obix Plant Controllers SNMP BACnet

23 Architektura systému AX ARENA AX TCP/IP Internet COACH AX Měřiče TCP/IP TCP/IP HAWK + I/O moduly COACH AX Snímače TCP/IP HAWK COACH AX XL40 TIGER XL50 PANTHER Měřiče XL800 LION M-Bus Žaluzie Světla I/O moduly M-Bus Žaluzie EXCEL Web EBI/KNX EXCEL Web EBI/KNX BACnet Modbus BACnet Modbus

24 Architektury ŘS Vizualizace ARENA AX ARENA AX /IP driver FALCON SWITCH BACnet BACnet SWITCH /IP SWITCH LYNX SERVAL EIA-709 /IP router IRC FT10 Místní ovládání BACnet ipad

25 Architektury ŘS NIAGARA AX Technologie I/O moduly IRC prvky EIB/KNX Měření spotřeb - MeterBus HAWK FOX SWITCH SWITCH ARENA AX FOX CLAXDRBAC CLAXDREIB CLAXDRHLV CLAXDRIP CLAXDRMTCP CLAXDROPC SWITCH M-Bus KNX KNX KNX KNX KNX KNX KNX KNX KNX KNX KNX KNX KNX KNX KNX KNX KNX KNX KNX KNX KNX KNX KNX KNX PW20 PW20 PW20 PW20 Místní ovládání ipad

26 - Hawk AX interface CLAXDRHTR driver CLAXDRHTR driver I/O moduly GPRS HAWKM2M AX HGS80 HAWK AX bezdrátový zónový systém 7-denní časový program až 8 zón evotouch otopná tělesa podlahové vytápění kombinace obou přímotopné vytápění

27 Integrace požárního systému ESSER Klient - prohlížeč BMS Správa a monitorování energií TCP/IP HVAC Měření Zapezpečení Požár. sys. Osvětlení 3rd party HAWK Ústředna BACnet TCP/IP Gateway 25-Nov-13 Prague Fire & Security Days 2012

28 Integrace zabezpečovacích systémů Systém AX umožňuje integraci různých zabezpečovacích systémů Integrace vždy závisí na použitém komunikačním protokolu AX umožňuje vytváření ovladačů pro integraci proprietárních protokolů V současné době jsou podporovány zabezpečovací systémy Galaxy, Pro Watch a kamerové systémy AXIS, Milestone a Dedicated Micros Integrace je možná na hardwarové (HAWK) a na softwarové úrovni (Arena AX) 25-Nov-13 Prague Fire & Security Days 2012

29 Zabezpečovací systémy Klient - prohlížeč BMS Správa a monitorování energií TCP/IP HVAC Měření Zapezpečení Požár. sys. Osvětlení 3rd party Honeywell Galaxy - Zabezpečení Detekce událostí Kontrola vstupu Rozpoznávání hlasu pro přístup CentraLineAX Galaxy driver Monitorování a ovládání - Přijímání alarmů - Aktivace / deaktivace zón - Ovládání výstupů HAWK/ ARENA AX = Vzdálené alarmování SIA TCP/IP / RS232 Galaxy Panel obix TCP/IP TCP/IP Pro-Watch Server Pro-Watch Panel Honeywell Pro-Watch Přístupový systém Detekce událostí (Foto) ID s pro vstup CCTV CentraLineAX Pro-Watch driver Monitorování a ovládání - Přijímání a přeposílání alarmů - Aktivace / deaktivace zón - Ovládání výstupů 25-Nov-13 Prague Fire & Security Days 2012

30 Zabezpečovací systémy Klient - prohlížeč BMS Správa a monitorování energií TCP/IP HVAC Měření Zapezpečení Požár. sys. Osvětlení 3rd party TCP/IP Integrace kamerových systémů Živé video ve vlastní grafice Detekce událostí (pohyb) Možnost ovládání kamer (zoom, focus, ) 25-Nov-13 Prague Fire & Security Days 2012

31 Grafické nadstavby - srovnání Arena SymmetrE EBI Arena AX HVAC HVAC Integrace systémů Integrace systémů EPS, EZS, EM, LS, CCTV EPS, EZS, EM, LS, CCTV, C-bus, C-bus, Modbus IP, Modbus IP, M-bus C-bus Modbus, BACnet, BACnet, Fidelio, OPC, IP, BACnet, OPC, SQL, OPC, Fidelio IP CCTV, IPPS DB2, Esser, Galaxy, Axis, SNMP, EIB/KNX, obix Redundance, DSA --- Trendování Trendování Trendování Skupinové trendování Alarm pager Alarm pager Alarm pager Alarm pager , GSM - , GSM - , GSM, Skype Ext. grafický SW Ext. grafický SW Ext. grafický SW Implementovaný graf. SW Klient (IE)- server Tenký/tlustý Tenký/tlustý Klient (IE, SW) - server klient - server klient - server (možnost vzdáleného nast.) Základní reportování Pokročilé reportování Nadstandardní reportování Časové programy globální Časové programy definovatelné SQL SQL SQL Niagara Nastavení přes tlustého klienta Možnost vzdáleného nastavení a vytváření uživatelských obrazovek

32 Energy Management Essentials

33 CentraLine Energy Management Essentials Intuitivní a jednoduchý SW, založený na www, určený pro: Monitorování a následnou redukci spotřebované energie možnost úspory až 20% na základě 6 měsíční analýzy Zvýšení účinnosti systémů Monitorování a redukce CO2 emisí. 25-Nov-13 Slide 33 CentraLine by Honeywell - confidential

34 Význam Energy Management Ideální nástroj pro malé a střední aplikace Sledování spotřeby energií a následně dosažení velkých úspor CLEMAN25 CLEMAN50 CLEMAN75 Počet měřičů Licence None Založené na WWW Aplikace spustitelná z IE Instalace do jednoho PC a Následně vzdálený přístup odkudkoliv z IE. Ethernet local area network Možnost sledování aktuálních a historických dat Historická data mohou být: Přidána do systému a Analyzována společně s aktuálními daty. 25-Nov-13 Slide 34 CentraLine by Honeywell - confidential

35 Význam Energy Management Vícestupňový přístup Podpora expertních a základních uživatelů: Experti mají plný přístup s možností přidávání zařízení a definovaní funkcí. Základní uživatelé mají přístup do omezené verze Energy Managera Zobrazení dat na nástěnkách Zobrazení dat a grafů na jediné internetové stránce Každý uživatel může mít individuální nástěnku 25-Nov-13 Slide 35 CentraLine by Honeywell - confidential

36 Výhody Energy Management Essentials Zobrazení dat z různých oblastí facility, prostřednictvím CentraLine AX nebo CentraLine Arena Automatické generování alarmů při překročení nastavených hodnot Redukce spotřeby vody a detekce přesahů Úspora čas při analýzách energie Kontrola účtů oproti spotřebovaným energiím Analýza dat, špiček, překročení formou grafů a křivek 25-Nov-13 Slide 36 CentraLine by Honeywell - confidential

37 Heating Energy Consumption [kwh] Degree Days Benefits using Energy Management Essentials Kontrola anomálií ve spotřebách Špičky Velká spotřeba ve stavu nepřítomnosti (base load analysis Export dat do Microsoft Excel pro další analýzu nebo zobrazení Příklad zobrzazení výskytu teplot ve dnech Jan 06 Feb 06 Mar 06 Apr 06 May 06 Jun 06 Jul 06 Aug 06 Sep 06 Oct 06 Nov 06 Dec 06 Degree Days Measured data enriched with degree days Time Heating Energy Consuption [kwh] Tariff Analysis 25-Nov-13 Slide 37 CentraLine by Honeywell - confidential

38 Architektura systému Uživatelé Uživatelé Energy Management Essentials Uživatelé Centrální instalace Instalováno na Váš PC Ethernet local area network obix Periodický export dat MS Excel HAWK Může být nainstalováno na stejném PC, jako ARENA Arena PANTHER Data z měřičů jsou zasílána do databáze ARENA a následně exportována do Energy Management Essentials v pravidelných časových intervalech. 25-Nov-13 Slide 38 CentraLine by Honeywell - confidential

39 Sběr dat s HAWKem CentraLine AX Hawk Sběr dat prostřednictvím obix RS485 Pulsed Inputs Pulsní vstupy Plyn LTHW Meter * Potable Meter * DHW Meter CHW Meter 25-Nov-13 Slide 39 CentraLine by Honeywell - confidential

40 Sběr dat s ARENA Energy Management Essentials podporuje: Více sloupcová data Jednosloupcová data Energy Management Essentials Zvolte Data Exchange Auto impoer Arena Časovaný export PANTHER M-Bus 2 vodiče 2 vodiče Pulsní měřiče CL I/O Měření spotřeb pro: Vytápění a chlazení Elektrika Průtok Spotřeba teplé a studené vody 25-Nov-13 Slide 40 CentraLine by Honeywell - confidential

41 Software a přístupy dat Www aplikace ASP.Net application -.Net Pouze HTML Možnost přístupu z více stránek Web Service Interface Internet Databáze: SQL Server 2005/2008 SQL Server Express Plný SQL Server pro velké aplikace O/S: Windows Server 2003, 2008 Windows XP, Vista and 7 Běží i na virtuálním serveru Energy Management Server IIS Web Services Web Apps Windows Services Alarm Report Services Data import Services Data Collection Services File folder Hawk Arena Housekeeping Services Controller 25-Nov-13 Slide 41 CentraLine by Honeywell - confidential

42 Základní funkce 25-Nov-13 Slide 42 CentraLine by Honeywell - confidential

43 Analýza energie Analýza energie a reportování Zobrazení dat v grafech, tabulkách a reportech pro Hlavní měřiče Tepla, chladu a energie Teplé a studené vody, plynu, a... Zobrazení obsazenosti a nevyužitých hodin. Uživatelé mohou nastavit reporty na Reporty ohledně spotřeb Energie oproti teplotním dnům nebo Tabulky s porovnáním různých fyzikálních jednotek Reporty zahrnují zobrazení dat v předdefinovaných stránkách, které Mohou být předefinované Uloženy jako vzory pro pozdější využití, nebo Generovány dle časových plánů a zasílány em. Energy Analysis Energy Analysis Single Meter Electricity Base Load Regression Analysis League Table Included 25-Nov-13 Slide 43 CentraLine by Honeywell - confidential

44 25-Nov-13 Slide 44 CentraLine by Honeywell - confidential

45 25-Nov-13 Slide 45 CentraLine by Honeywell - confidential

46 25-Nov-13 Slide 46 CentraLine by Honeywell - confidential

47 25-Nov-13 Slide 47 CentraLine by Honeywell - confidential

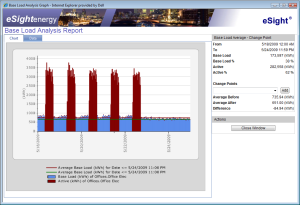

48 Analýza spotřebované energie Zobrazení spotřeby energie Zátěžový faktor Maximální požadavek Energy Analysis Energy Analysis Single Meter Electricity Base Load Regression Analysis League Table 25-Nov-13 Slide 48 CentraLine by Honeywell - confidential

49 Alarmy Automatické generování alarmů v závislosti na předdefinovaných podmínkách. Pokud byly dosaženy předdefinované podmínky, vygeneruje se alarm. Alarmy mohou vzniknout: V závislosti na různých hodnotách Změnách v profilech spotřeby Dalších technikáchm, které definují spotřebu dat Vygenerování alarmu může zahrnovat i report, který demonstruje, proč alarm vznikl 25-Nov-13 Slide 49 CentraLine by Honeywell - confidential

50 EM hlavní výhody Definování cílů Normalizace dat Předpověď Alarmy Obsazenost Zvýšení účinnosti Energetická analýza Finanční analýza A další... Zlepšení energetické účinnosti Redukce energetické spotřeby Snížení plateb za energie Snížení spotřeb CO2 25-Nov-13 Slide 50 CentraLine by Honeywell - confidential
