Přenosný čerpací stroj (samoobslužné čerpací stanice) řady AVK

Transkript

1 Přenosný čerpací stroj (samoobslužné čerpací stanice) řady AVK Praha-Zličín, 2011 Slovensko, Kralovany, 2011 Koncepce automatu výdeje kapalin (AVK) vznikla v souladu s požadavky na moderní, pružné, provozně bezpečné a k životnímu prostředí šetrné řešení výdeje PHM s minimálními nároky na stavební úpravy. Přenosný čerpací stroj AVK je výsledkem vývoje, který ve spolupráci s předními českými odborníky uskutečňovala naše společnost. Ta je také výrobcem a generálním dodavatelem AVK. Jedná se o moderní bezobslužné zařízení určené pro jednoproduktový nebo, je-li použita dělená nádrž, dvouproduktový výdej/prodej pohonných hmot (PHM). Veškeré technologické vybavení je umístěno ve speciálním přepravním kontejneru, což umožňuje snadnou přepravitelnost a rychlé uvedení do provozu. Výdej a prodej PHM je samoobslužný s bezhotovostní úhradou odebraného množství PHM. Stanice je dálkově řízena a sledována, je možné vytvářet libovolně velkou síť řízenou z jednoho centra.

2 Možnosti použití AVK : k rozšíření poskytovaných služeb (centrální parkoviště, nákupní střediska, atd.). v oblastech s nedostatečnou hustotou klasických čerpacích stanic pohonných hmot pro letiště, přístavy, stavební a dopravní firmy pro železniční provoz pro státní správu a samosprávu při řešení krizových situací (oblasti postižené katastrofami, povodňové a poválečné stavy) pro bezpečnostní sbory armádu a policii (zajištění pohonných hmot v krizových oblastech) v rámci vnitropodnikového zásobování palivy Výhody AVK : snadná přepravitelnost - celé zařízení je umístěno v přepravním kontejneru nejedná se o stavbu, ale výrobek minimální stavební náročnost snadné a rychlé uvedení do provozu velmi nízké provozní náklady rychlá návratnost investovaných prostředků napájení z běžné jednofázové elektrické rozvodné sítě 230V samoobslužný provoz, bezhotovostní platby průběžná kontrola zařízení dálkovými přenosy informací o stavu AVK snadnější dosažení souladu s příslušnými předpisy a normami o ochraně životního prostředí a ochraně vod maximální bezpečnost provozu certifikace celého zařízení podle předpisů EU přenosná čerpací stanice AVK je patentově chráněná Technický popis Přemístitelná čerpací stanice AVK je tvořena: o speciálním kontejnerem s vloženou nebo integrální nádrží o vyrovnávacím rámem o plnicím a výdejním zařízením umístěným přímo v kontejneru o modulem řízení a dohledu o pojezdovou a manipulační vozovkou (popř. úkapovým platem) s integrovanou čističkou zachycující případné úkapy PHM při manipulaci s PHM o zastřešením manipulační plochy s osvětlením Speciální kontejner je základním nosičem - přepravním obalem. Zároveň tvoří záchytnou jímku pro případ netěsností nádrže nebo potrubí a uzavřený prostor chráněný samočinným hasicím zařízením.

3 Vnitřní nádrže lze předělit pro výdej dvou produktů. Nádrže AVK nejsou mobilní, ale ve vyprázdněném stavu jsou přemístitelné (neslouží pro přepravu PHM). Vyrovnávací rám zajišťuje vyrovnání terénních nerovností v místě instalace speciálního kontejneru. Výdej PHM je zajištěn modulem výdeje uloženým uvnitř kontejneru. AVK je certifikován jako výdejní stojan s možností oboustranného výdeje benzínu a motorové nafty. Bezpečnost provozu AVK a ochrana životního prostředí Vnitřní prostor kontejneru je nepřetržitě monitorován čidly úniku kapaliny a vzniku nebezpečné koncentrace par hořlavých kapalin. Při úniku kapaliny je signál z čidel ihned přenášen pomocí dálkových přenosů do centrály nebo do servisního střediska a stanice se automaticky odstaví z provozu. Stání dopravních prostředků při čerpání PHM z přemístitelné čerpací stanice AVK umožňuje manipulační plocha - pojezdová vozovka (technické řešení je chráněno patentem). Průjezd přes tuto plochu zajišťují šikmé nájezdy. V manipulační ploše je umístěna dvoustupňová čistička ropných produktů, které mohou uniknout při manipulaci s PHM. Stav filtrů čističky je dálkově monitorován. V případě zanesení filtrů 1. stupně je upozorněn správce AVK na nutnost jejich výměny. Do té doby plní funkci čističky filtry 2. stupně. Manipulační plocha je nové technické řešení, které plní současně funkci záchytné jímky v souladu s příslušnými ustanoveními zákona č. 311/2006 Sb. Ochranu zákazníků před nepříznivým počasím a současně osvětlení pojezdové vozovky poskytuje zastřešení, které (stejně jako stěny vlastního AVK) poskytuje možnost informačního a reklamního využití. Provozní vlastnosti a požadavky Stanice AVK ke svému provozu potřebuje zdroj elektrického proudu 230 V / 50Hz. Je vybavena záložním agregátem aktivovaným automaticky v případě výpadku dodávek elektrické energie ze sítě. V kontejneru je umístěn samočinný hasicí systém, jehož spuštění je nezávislé na provozu stanice AVK a zdroji elektrického proudu. Veškeré vstupy do stanice mohou být opatřeny kontaktními čidly a nepřetržitě monitorovány přes řídicí elektronickou jednotku. Při otevření kteréhokoliv otvoru je AVK okamžitě automaticky odstaven z provozu. Výjimkou je pouze plnění nádrže, které se provádí na základě identifikační karty dodavatele PHM. I v tomto případě je výdej PHM ze stanice zastaven. Servisní víka modulu elektroniky a hydrauliky jsou navíc opatřena zámky. Při neoprávněném vniknutí do stanice AVK (otevření AVK bez identifikační karty dodavatele PHM nebo servisní organizace, násilné vniknutí) je okamžitě vyhlášen poplach. Signál o napadení je zaslán na místo určené provozovatelem (dispečink, policie apod.). Řízení a správa AVK probíhá přes internetové rozhraní. Zabezpečení všech přenosů je provedeno HTTPS protokolem (používán pro přenosy v bankovní síti). Správce sítě AVK je nepřetržitě a automaticky informován o stavu jednotlivých stanic v celé síti AVK z jednoho centra. Provozovatel má celkový přehled o provozním stavu stanice. Jeho zodpovědní pracovníci (nebo pracovníci smluvního dodavatele PHM) jsou s dostatečným předstihem upozorňováni na nutnost doplnění PHM do provozní nádrže automatu. Pomocí řízení na dálku má správce možnost stanici zapnout či vypnout, nastavovat prodejní ceny atd. AVK umožňuje nastavit na

4 každou identifikační (odběrovou) kartu specifické podmínky odběru (např. nastavit zvýhodněné ceny pro osoby určené provozovatelem). Škála možností obchodního využití AVK je široká. Stanici AVK lze na přání zákazníka vybavit kamerovým monitorovacím systémem. Vzhledem ke skutečnosti, že od samého počátku byl systém AVK konstruován jako bezobslužný, jsou veškeré materiály, které jsou ve styku s vnějším prostředím, provedeny v úpravě odolné vůči vandalismu. Samoobslužný výdej/prodej PHM z AVK Samoobslužný výdej/prodej PHM je rychlý, bezpečný a komfortní. Zákazník se obslouží sám přes tankautomat a dotykový displej, který zákazníkovi umožňuje snadnou orientaci. Tankování může probíhat: na vnitřní lokální karty vydané provozovatelem nebo bankovní karty (VISA, MASTER Card) V obou případech probíhá tzv. autorizace tankování. U bankovních karet je zadána maximální částka (limit) v Kč, za kterou se bude tankovat. Po zadání pinu na bankovním terminálu je ověřeno, že tato částka je k dispozici na účtu klienta a poté je povoleno tankování. Zákazníkovi je ovšem odečtena pouze částka za skutečně natankované palivo. Samozřejmostí je možnost tisku dokladu o tankování. Výhody samoobslužného tankování eliminace natankování bez placení bezpečné bezhotovostní operace rychlost a příjemné rozhraní pro zákazníka atraktivní cena za pohonné hmoty nonstop dostupnost přehled při tankování na lokální karty - o vozidlech - o řidičích - o spotřebě PHM u jednotlivých vozidel

5 Technické údaje jednotlivých vyráběných verzí AVK Název součásti AVK Prázdná hmotnost [kg] Rozměry (d š v) [mm] Kontejner typu ISO 1D, provozní objem 5200 nebo 9000 l Kontejner typu ISO 1CC, provozní objem 9975 nebo l Kontejner typu ISO 1BB, рrovozní objem l Zastřešení pro osobní motorová vozidla Zastřešení pro nákladní motorová vozidla Zastřešení pro železnice Маnipulační plocha pro osobní motorová vozidla Manipulační plocha pro nákladní motorová vozidla Manipulační plocha pro železnice Vyrovnávací rám AVK Kontejner, ve kterém je AVK umístěn, musí stát na vyrovnané a zpevněné ploše o následujících parametrech: Únosnost [kg/m2] Rovinnost [ ] Оdchylka [%] Parametry napájení AVK el.proudem: > 850 < 1,0 < 0,5 Jmenovité napětí Jmenovitý proud Příkon Nárazový proud Kmitočet [VAC] [А] [кvа] [А] [Hz] 230 ±5 % < 20 3 < VAC 50 Proudová soustava: 1N + PE AC 50Hz 230 V TN -S Ochrana před elektrickým proudem provedena dle ČSN , čl samočinným odpojením od zdroje, zvýšená pospojováním a proudovým chráničem. K elektropřípojce musí být přiložena zpráva o provedené revizi. Tlačítko STOP v místě připojení. Požadavky na datové připojení Základním požadavkem je stabilní internetové připojení. Jako nejvýhodnější a nejspolehlivější se v provozu osvědčilo ADSL. Je také možno použít přenosů pomocí GPRS.

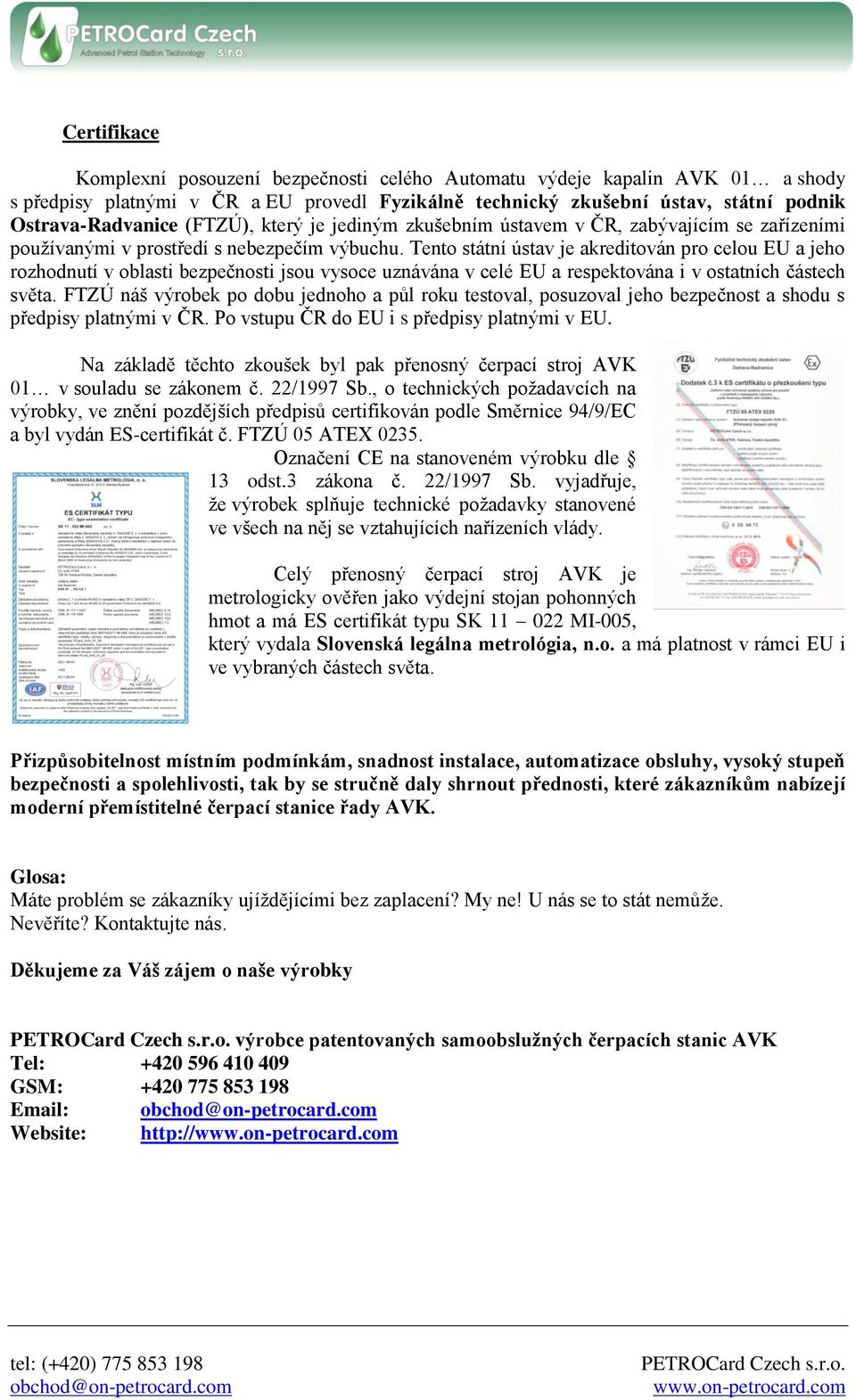

6 Certifikace Komplexní posouzení bezpečnosti celého Automatu výdeje kapalin AVK 01 a shody s předpisy platnými v ČR a EU provedl Fyzikálně technický zkušební ústav, státní podnik Ostrava-Radvanice (FTZÚ), který je jediným zkušebním ústavem v ČR, zabývajícím se zařízeními používanými v prostředí s nebezpečím výbuchu. Tento státní ústav je akreditován pro celou EU a jeho rozhodnutí v oblasti bezpečnosti jsou vysoce uznávána v celé EU a respektována i v ostatních částech světa. FTZÚ náš výrobek po dobu jednoho a půl roku testoval, posuzoval jeho bezpečnost a shodu s předpisy platnými v ČR. Po vstupu ČR do EU i s předpisy platnými v EU. Na základě těchto zkoušek byl pak přenosný čerpací stroj AVK 01 v souladu se zákonem č. 22/1997 Sb., o technických požadavcích na výrobky, ve znění pozdějších předpisů certifikován podle Směrnice 94/9/EC a byl vydán ES-certifikát č. FTZÚ 05 ATEX Označení CE na stanoveném výrobku dle 13 odst.3 zákona č. 22/1997 Sb. vyjadřuje, že výrobek splňuje technické požadavky stanovené ve všech na něj se vztahujících nařízeních vlády. Celý přenosný čerpací stroj AVK je metrologicky ověřen jako výdejní stojan pohonných hmot a má ES certifikát typu SK MI-005, který vydala Slovenská legálna metrológia, n.o. a má platnost v rámci EU i ve vybraných částech světa. Přizpůsobitelnost místním podmínkám, snadnost instalace, automatizace obsluhy, vysoký stupeň bezpečnosti a spolehlivosti, tak by se stručně daly shrnout přednosti, které zákazníkům nabízejí moderní přemístitelné čerpací stanice řady AVK. Glosa: Máte problém se zákazníky ujíždějícími bez zaplacení? My ne! U nás se to stát nemůže. Nevěříte? Kontaktujte nás. Děkujeme za Váš zájem o naše výrobky výrobce patentovaných samoobslužných čerpacích stanic AVK Tel: GSM: Website:
