STAVEBNÍ ÚPRAVA STODOLY ( část A E )

Transkript

1 dle přílohy č. 5 k vyhlášce č. 499/2006 Sb. STAVEBNÍ ÚPRAVA STODOLY ( část A E ) Investor : Obec Jamolice Jamolice Moravský Krumlov Zodpovědný projektant : Ing. Roman Chvátal Jamolice Moravský Krumlov Vypracoval : Ing. Roman Chvátal Jamolice Moravský Krumlov V Moravském Krumlově Září 2014

2 Projektová dokumentace obsahuje části: A Průvodní zpráva B Souhrnná technická zpráva C Situační výkresy D Dokumentace objektů a technických a technologických zařízení E Dokladová část A Průvodní zpráva A.1 Identifikační údaje A.1.1 Údaje o stavbě a) název stavby Stavební úprava stodoly. b) místo stavby (adresa, čísla popisná, katastrální území, parcelní čísla pozemků) K.ú. Jamolice, p.č c) předmět projektové dokumentace Stavební úprava stávajícího objektu stodoly. A.1.2 Údaje o stavebníkovi a) jméno, příjmení a místo trvalého pobytu (fyzická osoba) nebo b) jméno, příjmení, obchodní firma, IČ, bylo-li přiděleno, místo podnikání (fyzická osoba podnikající) nebo c) obchodní firma nebo název, IČ, bylo-li přiděleno, adresa sídla (právnická osoba) Obec Jamolice, Jamolice 8, Moravský Krumlov A.1.3 Údaje o zpracovateli projektové dokumentace a) jméno, příjmení, obchodní firma, IČ, bylo-li přiděleno, místo podnikání (fyzická osoba podnikající) nebo obchodní firma nebo název, IČ, bylo-li přiděleno, adresa sídla (právnická osoba) Roman Chvátal, IČ , Jamolice 147, Moravský Krumlov b) jméno a příjmení hlavního projektanta včetně čísla, pod kterým je zapsán v evidenci autorizovaných osob vedené Českou komorou architektů nebo Českou komorou autorizovaných inženýrů a techniků činných ve výstavbě, s vyznačeným oborem, popřípadě specializací jeho autorizace Roman Chvátal, ČKAI , obor pozemní stavby c) jména a příjmení projektantů jednotlivých částí projektové dokumentace včetně čísla, pod kterým jsou zapsáni v evidenci autorizovaných osob vedené Českou komorou architektů nebo Českou komorou autorizovaných inženýrů a techniků činných ve výstavbě, s vyznačeným oborem, popřípadě specializací jejich autorizace A.2 Seznam vstupních podkladů

3 A.3 Údaje o území a) rozsah řešeného území Řešené území je v rozsahu parcely č.153. Jedná se o pozemek v jižní části obce Jamolice. b) údaje o ochraně území podle jiných právních předpisů^1) (památková rezervace, památková zóna, zvláště chráněné území, záplavové území apod.) c) údaje o odtokových poměrech V dané části není možné provedení napojení na dešťovou kanalizaci, dešťové vody jsou svedeny na terén. d) údaje o souladu s územně plánovací dokumentací, nebylo-li vydáno územní rozhodnutí nebo územní opatření, popřípadě nebyl-li vydán územní souhlas Záměr je v souladu s ÚPD. e) údaje o souladu s územním rozhodnutím nebo veřejnoprávní smlouvou územní rozhodnutí nahrazující anebo územním souhlasem, popřípadě s regulačním plánem v rozsahu, ve kterém nahrazuje územní rozhodnutí, a v případě stavebních úprav podmiňujících změnu v užívání stavby údaje o jejím souladu s územně plánovací dokumentací f) údaje o dodržení obecných požadavků na využití území Dle vyhlášky č. 501/2006 Sb. O obecných požadavcích na využívání území a platných změn g) údaje o splnění požadavků dotčených orgánů Pokud byly vydány byly zohledněny v PD. h) seznam výjimek a úlevových řešení i) seznam souvisejících a podmiňujících investic j) seznam pozemků a staveb dotčených prováděním stavby (podle katastru nemovitostí) p.č.153 druh: zastavěná plocha a nádvoří, 77 m 2, nejsou evidovány žádné způsoby ochrany A.4 Údaje o stavbě a) nová stavba nebo změna dokončené stavby Stavební úprava stávající stavby. b) účel užívání stavby Jedná se o stodolu, která je využívána investorem k uskladnění nářadí k udržbě obecních ploch. Nejedná se o odstavení samohybných strojů, skladování hořlavých ani výbušných látek, chemikálií atd. Jedná se o uskladnění ručního nářadí a příslušenství k zahradní a komunální technice. c) trvalá nebo dočasná stavba Jedná se o trvalou stavbu. d) údaje o ochraně stavby podle jiných právních předpisů^1) (kulturní památka apod.) e) údaje o dodržení technických požadavků na stavby a obecných technických požadavků zabezpečujících bezbariérové užívání staveb Dle vyhlášky č. 268/2009 Sb. O technických požadavcích na stavby, není řešena s ohledem na užívání osobami ZTP.

4 f) údaje o splnění požadavků dotčených orgánů a požadavků vyplývajících z jiných právních předpisů^2) Pokud byly vydány byly začleněny do PD. g) seznam výjimek a úlevových řešení h) navrhované kapacity stavby (zastavěná plocha, obestavěný prostor, užitná plocha, počet funkčních jednotek a jejich velikosti, počet uživatelů / pracovníků apod.) zastavěná plocha: původní...77,00 m 2 po úpravě...68,87 m 2 obestavěný prostor: původní...419,00 m 3 po úpravě...289,00 m 3 užitná plocha: původní...61,61 m 2 původní...55,51 m 2 i) základní bilance stavby (potřeby a spotřeby médií a hmot, hospodaření s dešťovou vodou, celkové produkované množství a druhy odpadů a emisí, třída energetické náročnosti budov apod.) Stavba nebude napojena na žádné IS, nebude vytápěna, dešťová voda bude svedena na volnou plochu terénu. j) základní předpoklady výstavby (časové údaje o realizaci stavby, členění na etapy) III/2015 VI/2015 k) orientační náklady stavby Cena stanovená na základě odborného odhadu činí ,- A.5 Členění stavby na objekty a technická a technologická zařízení Stavba je členěna na jeden objekt: SO 01 Stodola. B Souhrnná technická zpráva B.1 Popis území stavby a) charakteristika stavebního pozemku Jedná se o rovinatý terén. b) výčet a závěry provedených průzkumů a rozborů (geologický průzkum, hydrogeologický průzkum, stavebně historický průzkum apod.) Bylo provedeno místní šetření s obhlídkou staveniště a zaměření stávajícího stavu, žádné další průzkumy nebyly provedeny. Stavební objekt v investičním zájmu je v částečně havarijním stavu. Zejména jižní stěna objektu je před zřícením. Severní stěna vykazujedefekty vlivem poklesu podzákladí, tyto defekty v mírném rozsahu vykazují i stávající stěny. Střešní konstrukce je po životnosti. Některé tesařské spoje jsou nefunkční, některé prvky jsou ve stavu vysoké destrukce. Celkový stav objektu odpovídá stáří a absenci jakékoliv údržby. c) stávající ochranná a bezpečnostní pásma Nejsou známa. d) poloha vzhledem k záplavovému území, poddolovanému území apod. Stavba se nenachází v záplavovém ani poddolovaném území. e) vliv stavby na okolní stavby a pozemky, ochrana okolí, vliv stavby na odtokové poměry v území Stavba nebude mít vliv na odtokové poměry v území, nebude mít vliv na ostatní stavby. f) požadavky na asanace, demolice, kácení dřevin Bude provedena demolice jižní a severní štítové stěny v plném rozsahu. Od jihu směrem k severu budou částečně rozebrány (cca. 1,40 m) východní a západní stěna. Dále bude rozebrána konstrukce krovu a budou odstraněny překlady nad vraty.

5 g) požadavky na maximální zábory zemědělského půdního fondu nebo pozemků určených k plnění funkce lesa (dočasné / trvalé) Bez požadavků. h) územně technické podmínky (zejména možnost napojení na stávající dopravní a technickou infrastrukturu) Stávající řešení příjezdu na pozemek ze stávající místní komunikace v obci. Sjezd je stávající a zůstane zachován. i) věcné a časové vazby stavby, podmiňující, vyvolané, související investice B.2 Celkový popis stavby B.2.1 Účel užívání stavby, základní kapacity funkčních jednotek Jedná se o stodolu, která je využívána investorem k uskladnění nářadí k udržbě obecních ploch. Nejedná se o odstavení samohybných strojů, skladování hořlavých ani výbušných látek, chemikálií atd. Jedná se o uskladnění ručního nářadí a příslušenství k zahradní a komunální technice. B.2.2 Celkové urbanistické a architektonické řešení a) urbanismus - územní regulace, kompozice prostorového řešení Nebyl vypracován regulační plán, stavba je umístěna na parcele č.153. b) architektonické řešení - kompozice tvarového řešení, materiálové a barevné řešení Stavba je jednopodlažní, obdélníkového půdorysu se sedlovou střechou. Stavba je zděná ze smíšenéhho zdiva. Výplně otvorů jsou kovové, fasáda omítaná hladká s jádrovou omítkou v pastelových odstínech, střešní krytina sedlové střechy je plechová z profilových plechů. Svody a žlaby jsou pozinkované. B.2.3 Celkové provozní řešení, technologie výroby Nejedná se o provozní soubor. B.2.4 Bezbariérové užívání stavby Není řešeno. B.2.5 Bezpečnost při užívání stavby Stavba předaná do užívání bude vyhovovat všem platným předpisům a normám. B.2.6 Základní charakteristika objektů a) stavební řešení Stavebně je objekt řešen jako jednopodlažní objekt se sedlovou střechou. Půdorysně je dělen na jeden prostor. Stavba je přístupná dvojkřídlovými otočnými vraty umístěnými ve východní stěně. Objekt není napojen na žádné IS. b) konstrukční a materiálové řešení Stávající objekt je založen na kamenných základových pásech. Stavba je zděná ze smíšeného zdiva, které tvoří nosné obvodové stěny, vnitřní příčky se nevyskytují. Vyzdívky a nové stěny budou založeny na nově vybudovaných základových pásech z prostého betonu tř. C12/15. Zhlaví stěn bude opatřeno ŽB věncem z betonu tř. C16/20 vyztuženého podélně 4x ø 10 mm a příčně ø 6 mm á 300 mm. Na věnec budou osazeny a k němu přikotveny dřevěné příhradové vazníky. Střešní plášť tvoří profilová plechová krytina. c) mechanická odolnost a stabilita. Stavba je navržena tak, aby veškerá zatížení na ni působící neměla za následek poškození stavby, či omezení její funkčnosti. B.2.7 Základní charakteristika technických a technologických zařízení a) technické řešení

6 b) výčet technických a technologických zařízení. Nevyskytují se. B.2.8 Požárně bezpečnostní řešení a) rozdělení stavby a objektů do požárních úseků, b) výpočet požárního rizika a stanovení stupně požární bezpečnosti, c) zhodnocení navržených stavebních konstrukcí a stavebních výrobků včetně požadavků na zvýšení požární odolnosti stavebních konstrukcí, d) zhodnocení evakuace osob včetně vyhodnocení únikových cest, e) zhodnocení odstupových vzdáleností a vymezení požárně nebezpečného prostoru, f) zajištění potřebného množství požární vody, popřípadě jiného hasiva, včetně rozmístění vnitřních a vnějších odběrných míst, g) zhodnocení možnosti provedení požárního zásahu (přístupové komunikace, zásahové cesty), h) zhodnocení technických a technologických zařízení stavby (rozvodná potrubí, vzduchotechnická zařízení), i) posouzení požadavků na zabezpečení stavby požárně bezpečnostními zařízeními, j) rozsah a způsob rozmístění výstražných a bezpečnostních značek atabulek. Do stěn nebudou zřizovány žádné nové požární otvory, dojde k zazdění otvoru v západní stěně. Požárně nebezpečný prostor kolem budovy nebude rozšířen. Členění do požárních úseků zůstává zachováno, dělí se na jeden požární úsek. B.2.9 Zásady hospodaření s energiemi a) kritéria tepelně technického hodnocení, b) energetická náročnost stavby, c) posouzení využití alternativních zdrojů energií. B.2.10 Hygienické požadavky na stavby, požadavky na pracovní a komunální prostředí Zásady řešení parametrů stavby (větrání, vytápění, osvětlení, zásobování vodou, odpadů apod.) a dále zásady řešení vlivu stavby na okolí (vibrace, hluk, prašnost apod.) Větrání a prosvětlení stavby se nepožaduje. Vytápěním, zásobování vodou a následnou likvidací splaškových vod se projektová dokumentace nezabývá stavba není v tomto směru vybavena. B.2.11 Ochrana stavby před negativními účinky vnějšího prostředí a) ochrana před pronikáním radonu z podloží b) ochrana před bludnými proudy, c) ochrana před technickou seizmicitou,

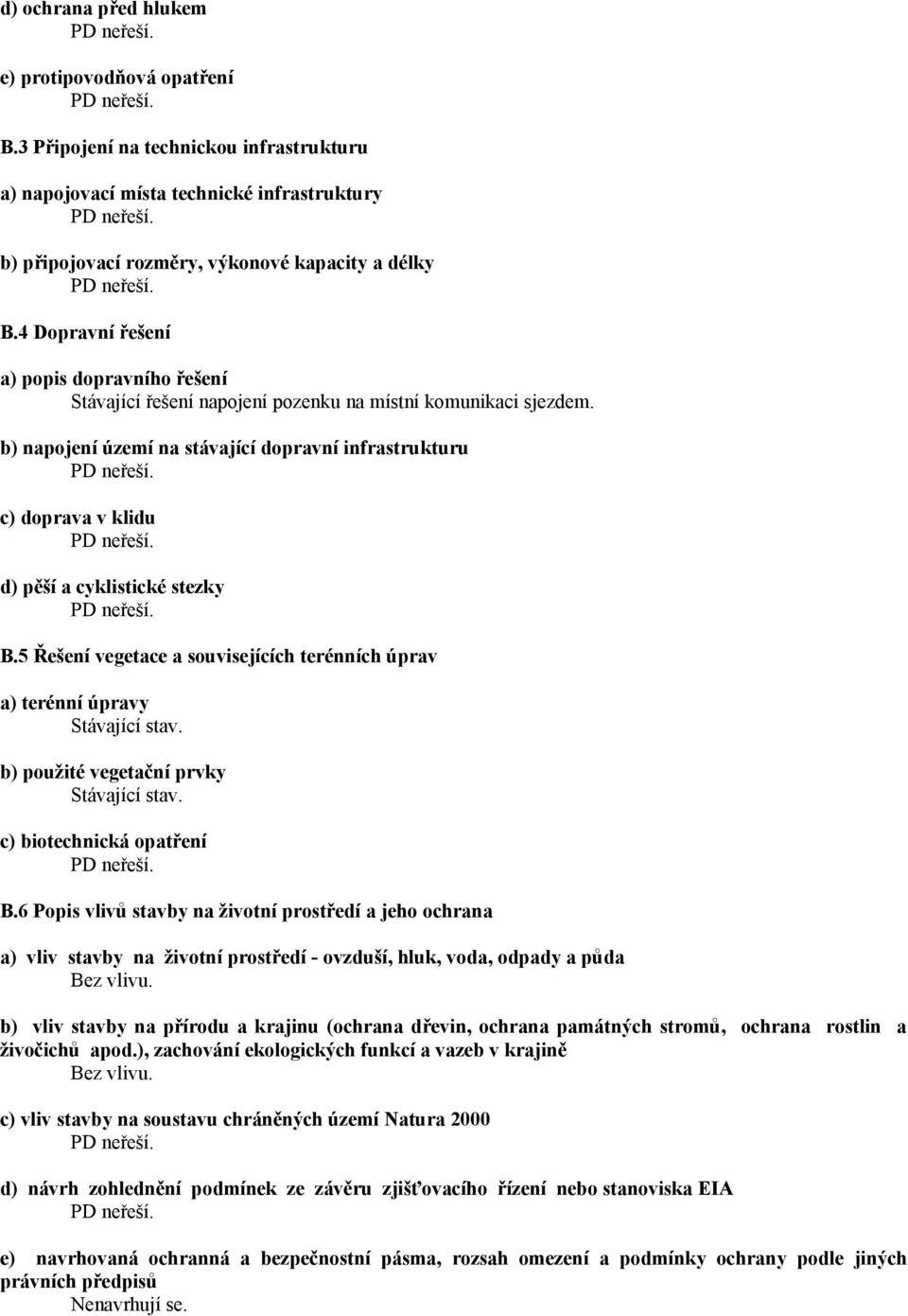

7 d) ochrana před hlukem e) protipovodňová opatření B.3 Připojení na technickou infrastrukturu a) napojovací místa technické infrastruktury b) připojovací rozměry, výkonové kapacity a délky B.4 Dopravní řešení a) popis dopravního řešení Stávající řešení napojení pozenku na místní komunikaci sjezdem. b) napojení území na stávající dopravní infrastrukturu c) doprava v klidu d) pěší a cyklistické stezky B.5 Řešení vegetace a souvisejících terénních úprav a) terénní úpravy Stávající stav. b) použité vegetační prvky Stávající stav. c) biotechnická opatření B.6 Popis vlivů stavby na životní prostředí a jeho ochrana a) vliv stavby na životní prostředí - ovzduší, hluk, voda, odpady a půda Bez vlivu. b) vliv stavby na přírodu a krajinu (ochrana dřevin, ochrana památných stromů, ochrana rostlin a živočichů apod.), zachování ekologických funkcí a vazeb v krajině Bez vlivu. c) vliv stavby na soustavu chráněných území Natura 2000 d) návrh zohlednění podmínek ze závěru zjišťovacího řízení nebo stanoviska EIA e) navrhovaná ochranná a bezpečnostní pásma, rozsah omezení a podmínky ochrany podle jiných právních předpisů Nenavrhují se.

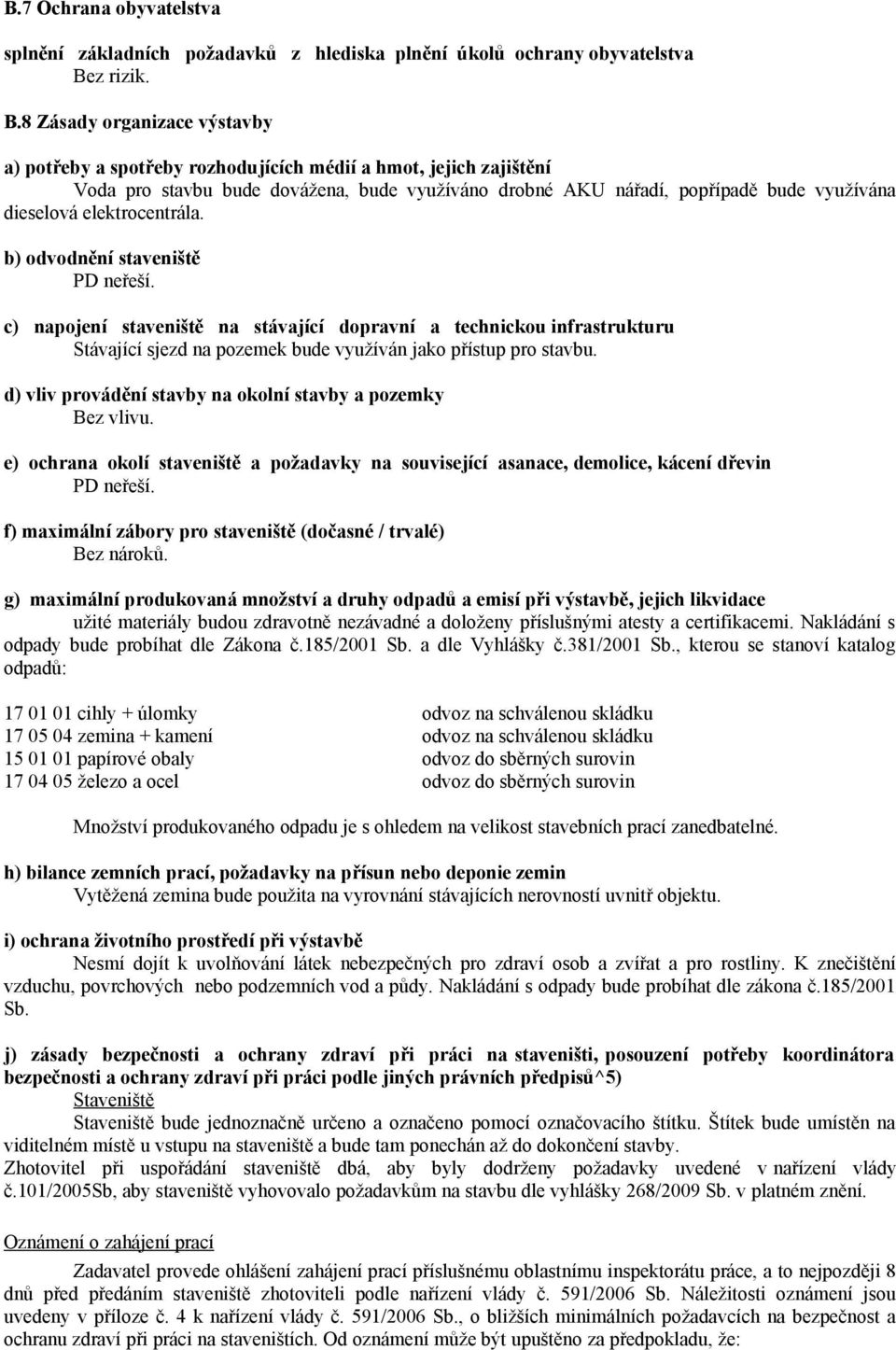

8 B.7 Ochrana obyvatelstva splnění základních požadavků z hlediska plnění úkolů ochrany obyvatelstva Bez rizik. B.8 Zásady organizace výstavby a) potřeby a spotřeby rozhodujících médií a hmot, jejich zajištění Voda pro stavbu bude dovážena, bude využíváno drobné AKU nářadí, popřípadě bude využívána dieselová elektrocentrála. b) odvodnění staveniště c) napojení staveniště na stávající dopravní a technickou infrastrukturu Stávající sjezd na pozemek bude využíván jako přístup pro stavbu. d) vliv provádění stavby na okolní stavby a pozemky Bez vlivu. e) ochrana okolí staveniště a požadavky na související asanace, demolice, kácení dřevin f) maximální zábory pro staveniště (dočasné / trvalé) Bez nároků. g) maximální produkovaná množství a druhy odpadů a emisí při výstavbě, jejich likvidace užité materiály budou zdravotně nezávadné a doloženy příslušnými atesty a certifikacemi. Nakládání s odpady bude probíhat dle Zákona č.185/2001 Sb. a dle Vyhlášky č.381/2001 Sb., kterou se stanoví katalog odpadů: cihly + úlomky odvoz na schválenou skládku zemina + kamení odvoz na schválenou skládku papírové obaly odvoz do sběrných surovin železo a ocel odvoz do sběrných surovin Množství produkovaného odpadu je s ohledem na velikost stavebních prací zanedbatelné. h) bilance zemních prací, požadavky na přísun nebo deponie zemin Vytěžená zemina bude použita na vyrovnání stávajících nerovností uvnitř objektu. i) ochrana životního prostředí při výstavbě Nesmí dojít k uvolňování látek nebezpečných pro zdraví osob a zvířat a pro rostliny. K znečištění vzduchu, povrchových nebo podzemních vod a půdy. Nakládání s odpady bude probíhat dle zákona č.185/2001 Sb. j) zásady bezpečnosti a ochrany zdraví při práci na staveništi, posouzení potřeby koordinátora bezpečnosti a ochrany zdraví při práci podle jiných právních předpisů^5) Staveniště Staveniště bude jednoznačně určeno a označeno pomocí označovacího štítku. Štítek bude umístěn na viditelném místě u vstupu na staveniště a bude tam ponechán až do dokončení stavby. Zhotovitel při uspořádání staveniště dbá, aby byly dodrženy požadavky uvedené v nařízení vlády č.101/2005sb, aby staveniště vyhovovalo požadavkům na stavbu dle vyhlášky 268/2009 Sb. v platném znění. Oznámení o zahájení prací Zadavatel provede ohlášení zahájení prací příslušnému oblastnímu inspektorátu práce, a to nejpozději 8 dnů před předáním staveniště zhotoviteli podle nařízení vlády č. 591/2006 Sb. Náležitosti oznámení jsou uvedeny v příloze č. 4 k nařízení vlády č. 591/2006 Sb., o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích. Od oznámení může být upuštěno za předpokladu, že:

9 - celková předpokládaná doba trvání prací a činností nepřesáhne 30 pracovních dnů ve kterých budou vykonávány práce a činnosti současně dvaceti fyzických osob po dobu delší než 1 pracovní den - celkový plánovaný objem prací a činností realizace díla nepřesáhne 500 pracovních dnů v přepočtu na jednu fyzickou osobu. Požadavky na BOZP při provádění stavby Koordinátor BOZP Pokud budou na staveništi působit současně zaměstnanci více než jednoho zhotovitele, je zadavatel stavby povinen určit koordinátora. Koordinátor BOZP je fyzická nebo právnická osoba určená zadavatelem stavby k provádění stanovených činností při přípravě a realizaci stavby. Právnická osoba může provádět činnost koordinátora, zabezpečí-li její výkon odborně způsobilou fyzickou osobou. Koordinátorem nemůže být osoba totožná s osobou, která odborně vede realizaci stavby. Zpracování plánu BOZP při práci na staveništi Plán bezpečnosti a ochrany zdraví při práci na staveništi je nejdůležitější odbornou činností, kterou připravuje a zpracovává koordinátor. Plán musí přizpůsobit druhu a velikosti stavebního díla tak, aby vyhovoval potřebám zajištění bezpečné a zdraví neohrožující práce. Zpracování tohoto plánu nenahrazuje v žádném případě práci odpovědného pracovníka zhotovitele stavby v zákonných povinnostech zabezpečit stavbu z hlediska bezpečné práce, příslušných proškolování, osobních a ochranných pomůcek. Plán charakterizuje opatření BOZP v čase i ve způsobu provedení. Bezpečnost a ochrana zdraví při práci Při práci je nutné dodržovat zákon 309/2006 Sb. o zajištění bezpečnosti a ochrany zdraví při práci a nařízení vlády 591/2006 Sb. o minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništi. Výkopové práce je nutné provádět tak, aby nedošlo k úrazu. Výkopy, které nebudou okamžitě zahrnuty, budou zajištěny zábranami, označeny výstražným červeným světlem. Práce na elektrickém zařízení Zajištění pracoviště musí být provedeno tak, aby se na pracovišti dalo bezpečně pracovat. Základní bezpečnostní předpisy pro obsluhu a práci na el. zařízeních upravuje zejména ustanovení norem ČSN EN Obsluha a práce na elektrickém zařízení, ČSN EN Obsluha a práce na elektrickém zařízení (národní dodatky) a PNE Obsluha a práce na elektrických zařízeních pro výrobu, přenos a distribuci elektrické energie. Montážní práce budou vykonávat pouze pracovníci s příslušnou kvalifikací dle vyhlášky č.50/1978 Sb. Případné vypnutí distribučního vedení a zajištění pracoviště provedou pracovníci E.ON. Práce ve stavebnictví Způsob zajištění ochrany zdraví a bezpečnosti pracovníků bezpečnosti při užívání bude řešen podle přílohy č. 1 k vyhlášce 499/2006 Sb. část B, bod 1 písmeno I) a bod 5 eventuelně příloha č. 1 k vyhlášce 499/2006 Sb., část B bod 2.1 písmeno i). Z dalších předpisů k zajištění bezpečnosti práce, které je nutno dodržovat, jsou například zákon 262/2006 Sb. (zákoník práce) dále nařízení vlády (NV) 11/2002 Sb. (umístění bezpečnostních značek signály) NV 378/2001 Sb. (bezpečný provoz strojů technických zařízení přístrojů a nářadí) NV 378/2001 Sb. (OOPP), NV 494/2001 Sb. (pracovní úrazy), NV 168/2002 Sb. (provozováni dopravy), NV 101/2005 Sb. (pracoviště a pracovní prostředí), nahrazuje části vyhlášky 48/1982 Sb. vyhláška 48/1982 Sb., NV 362/2005 Sb. (bezpečnost práce na pracovištích s nebezpečím pádu z výšky nebo do hloubky), NV 591/2006 Sb. (minimální požadavky na bezpečnost a ochranu zdraví při práci na staveništích) zákon 309/2006 Sb. požadavky BOZP v pracovně právních vztazích při činnosti nebo poskytování služeb mimo pracovně právní vztahy, další úkoly zadavatele stavby jejího zhotovitele fyzické osoby a koordinátora BOZP na staveništi. Bezpečnost a ochrana zdraví třetích osob Zhotovitel určí způsob zabezpečení staveniště proti vstupu nepovolaných fyzických osob, zajistí označení hranic staveniště tak, aby byly zřetelně rozpoznatelné i za snížené viditelnosti, provádí pravidelné kontroly tohoto zabezpečení. Stavba bude realizována za dodržení bezpečnostních předpisů a norem ČSN EN ,2 a PNE , podle nařízení vlády o minimálních požadavcích na bezpečnost č. 591/2006 a všech dalších nařízení s nimi souvisejících.

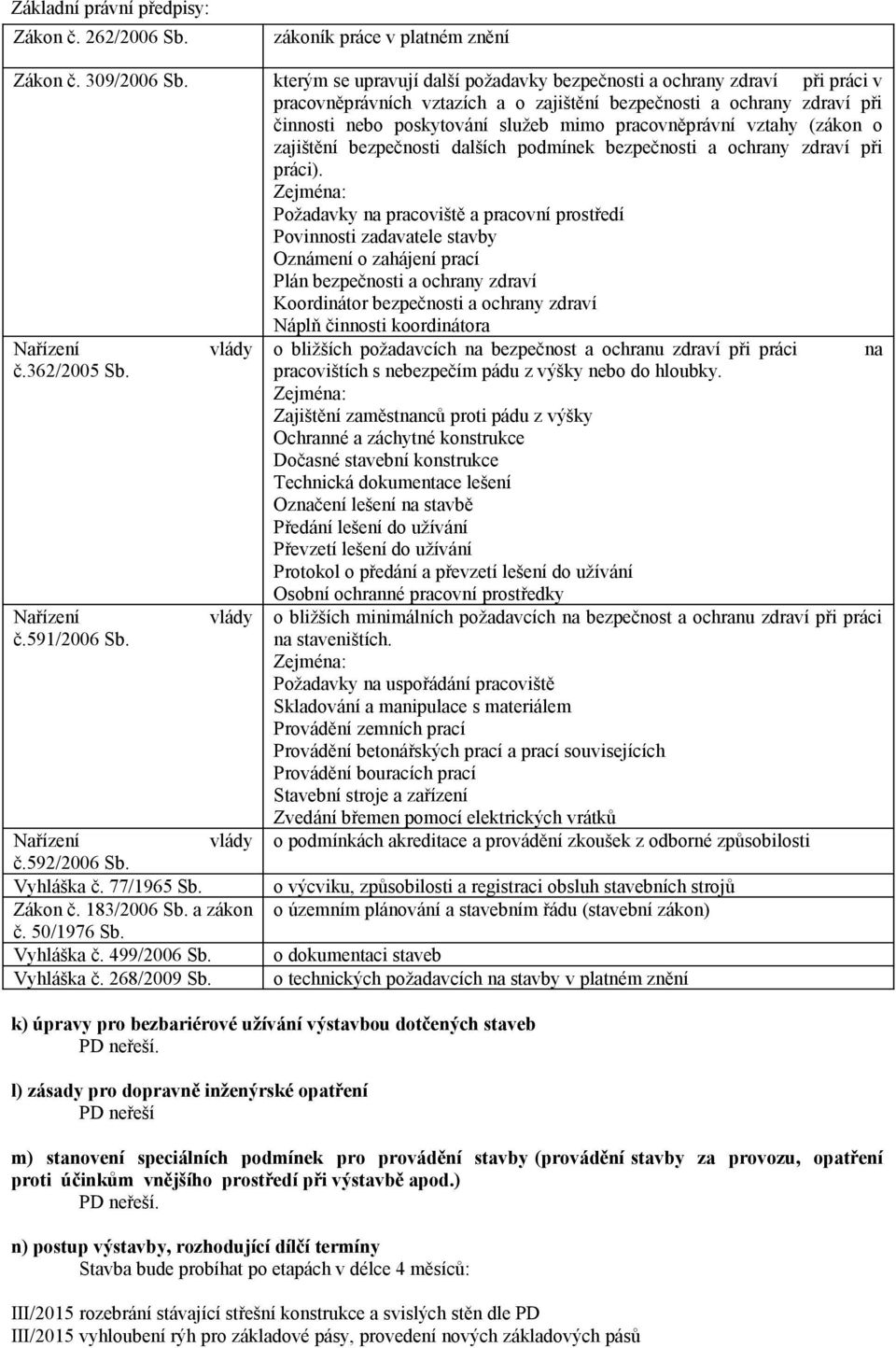

10 Základní právní předpisy: Zákon č. 262/2006 Sb. zákoník práce v platném znění Zákon č. 309/2006 Sb. kterým se upravují další požadavky bezpečnosti a ochrany zdraví při práci v pracovněprávních vztazích a o zajištění bezpečnosti a ochrany zdraví při činnosti nebo poskytování služeb mimo pracovněprávní vztahy (zákon o zajištění bezpečnosti dalších podmínek bezpečnosti a ochrany zdraví při práci). Zejména: Požadavky na pracoviště a pracovní prostředí Povinnosti zadavatele stavby Oznámení o zahájení prací Plán bezpečnosti a ochrany zdraví Koordinátor bezpečnosti a ochrany zdraví Náplň činnosti koordinátora Nařízení vlády č.362/2005 Sb. Nařízení vlády č.591/2006 Sb. Nařízení vlády č.592/2006 Sb. Vyhláška č. 77/1965 Sb. Zákon č. 183/2006 Sb. a zákon č. 50/1976 Sb. Vyhláška č. 499/2006 Sb. Vyhláška č. 268/2009 Sb. o bližších požadavcích na bezpečnost a ochranu zdraví při práci pracovištích s nebezpečím pádu z výšky nebo do hloubky. Zejména: Zajištění zaměstnanců proti pádu z výšky Ochranné a záchytné konstrukce Dočasné stavební konstrukce Technická dokumentace lešení Označení lešení na stavbě Předání lešení do užívání Převzetí lešení do užívání Protokol o předání a převzetí lešení do užívání Osobní ochranné pracovní prostředky o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích. Zejména: Požadavky na uspořádání pracoviště Skladování a manipulace s materiálem Provádění zemních prací Provádění betonářských prací a prací souvisejících Provádění bouracích prací Stavební stroje a zařízení Zvedání břemen pomocí elektrických vrátků o podmínkách akreditace a provádění zkoušek z odborné způsobilosti o výcviku, způsobilosti a registraci obsluh stavebních strojů o územním plánování a stavebním řádu (stavební zákon) o dokumentaci staveb o technických požadavcích na stavby v platném znění k) úpravy pro bezbariérové užívání výstavbou dotčených staveb l) zásady pro dopravně inženýrské opatření PD neřeší m) stanovení speciálních podmínek pro provádění stavby (provádění stavby za provozu, opatření proti účinkům vnějšího prostředí při výstavbě apod.) n) postup výstavby, rozhodující dílčí termíny Stavba bude probíhat po etapách v délce 4 měsíců: III/2015 rozebrání stávající střešní konstrukce a svislých stěn dle PD III/2015 vyhloubení rýh pro základové pásy, provedení nových základových pásů na

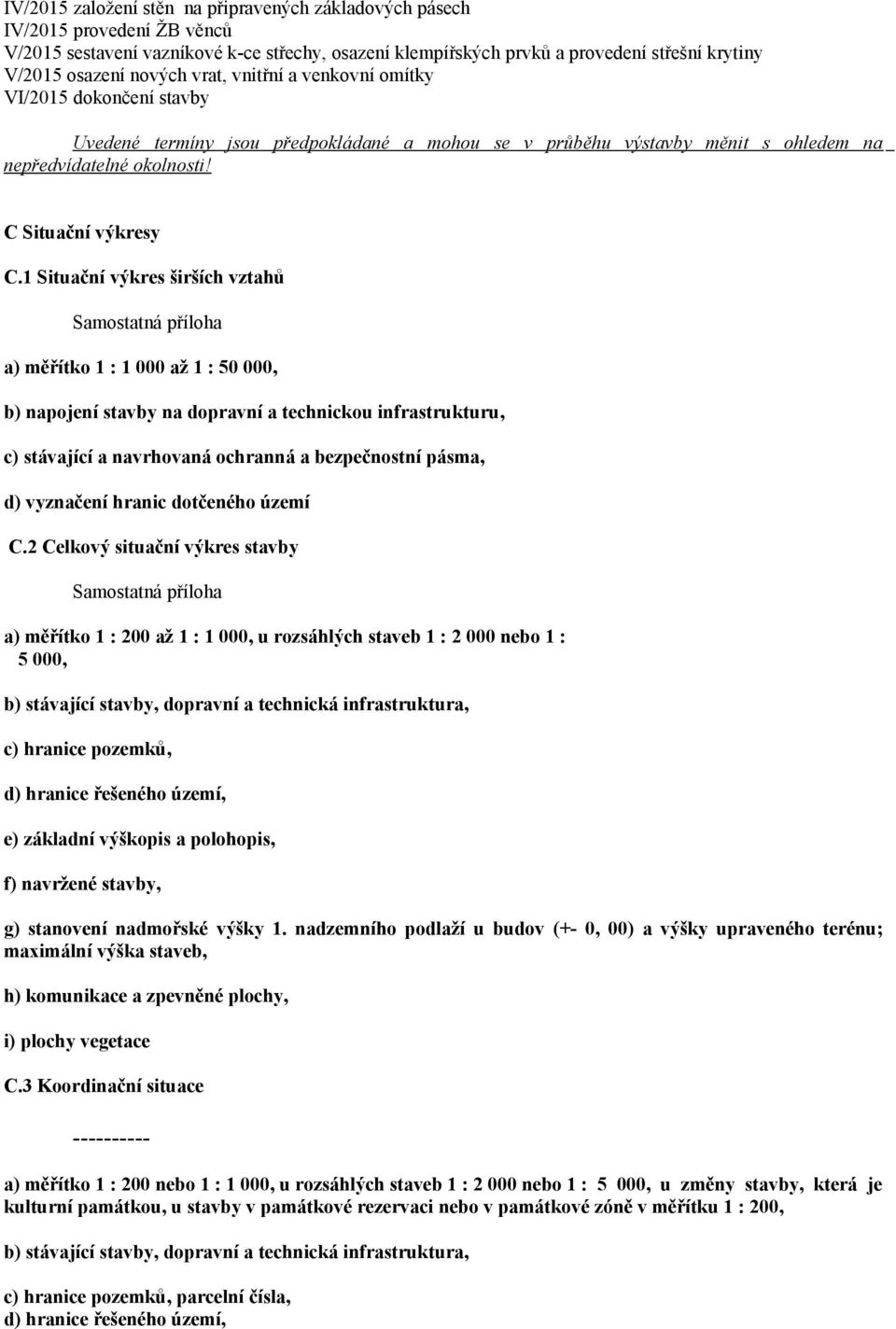

11 IV/2015 založení stěn na připravených základových pásech IV/2015 provedení ŽB věnců V/2015 sestavení vazníkové k-ce střechy, osazení klempířských prvků a provedení střešní krytiny V/2015 osazení nových vrat, vnitřní a venkovní omítky VI/2015 dokončení stavby Uvedené termíny jsou předpokládané a mohou se v průběhu výstavby měnit s ohledem na nepředvídatelné okolnosti! C Situační výkresy C.1 Situační výkres širších vztahů Samostatná příloha a) měřítko 1 : až 1 : , b) napojení stavby na dopravní a technickou infrastrukturu, c) stávající a navrhovaná ochranná a bezpečnostní pásma, d) vyznačení hranic dotčeného území C.2 Celkový situační výkres stavby Samostatná příloha a) měřítko 1 : 200 až 1 : 1 000, u rozsáhlých staveb 1 : nebo 1 : 5 000, b) stávající stavby, dopravní a technická infrastruktura, c) hranice pozemků, d) hranice řešeného území, e) základní výškopis a polohopis, f) navržené stavby, g) stanovení nadmořské výšky 1. nadzemního podlaží u budov (+- 0, 00) a výšky upraveného terénu; maximální výška staveb, h) komunikace a zpevněné plochy, i) plochy vegetace C.3 Koordinační situace a) měřítko 1 : 200 nebo 1 : 1 000, u rozsáhlých staveb 1 : nebo 1 : 5 000, u změny stavby, která je kulturní památkou, u stavby v památkové rezervaci nebo v památkové zóně v měřítku 1 : 200, b) stávající stavby, dopravní a technická infrastruktura, c) hranice pozemků, parcelní čísla, d) hranice řešeného území,

12 e) stávající výškopis a polohopis, f) vyznačení jednotlivých navržených a odstraňovaných staveb a technické infrastruktury, g) stanovení nadmořské výšky 1. nadzemního podlaží u budov (+- 0, 00) a výšky upraveného terénu; maximální výška staveb, h) navrhované komunikace a zpevněné plochy, napojení na dopravní infrastrukturu, i) řešení vegetace, j) okótované odstupy staveb, k) zákres nové technické infrastruktury, napojení stavby na technickou infrastrukturu, l) stávající a navrhovaná ochranná a bezpečnostní pásma, památkové rezervace, památkové zóny apod., m) maximální zábory (dočasné zábory / trvalé), n) vyznačení geotechnických sond, o) geodetické údaje, určení souřadnic vytyčovací sítě, p) odstupové vzdálenosti včetně vymezení požárně nebezpečných prostorů, přístupové komunikace a nástupní plochy pro požární techniku a zdroje požární vody C.4 Katastrální situační výkres a) měřítko podle použité katastrální mapy, b) zákres navrhované stavby, c) vyznačení vazeb a vlivů na okolí. C.5 Speciální situační výkresy Situační výkresy vyhotovené podle potřeby ve vhodném měřítku zobrazující speciální požadavky objektů, technologických zařízení, technických sítí, infrastruktury nebo souvisejících inženýrských opatření: a) situace dopravy včetně úpravy pro osoby s omezenou schopností pohybu a orientace, b) situace vegetace

13 D Dokumentace objektů a technických a technologických zařízení Dokumentace stavebních objektů, inženýrských objektů, technických nebo technologických zařízení se zpracovává po objektech a souborech technických nebo technologických zařízení v následujícím členění v přiměřeném rozsahu: D.1 Dokumentace stavebního nebo inženýrského objektu D.1.1 Architektonicko-stavební řešení a) Technická zpráva (architektonické, výtvarné, materiálové, dispoziční a provozní řešení, bezbariérové užívání stavby; konstrukční a stavebně technické řešení a technické vlastnosti stavby; stavební fyzika - tepelná technika, osvětlení, oslunění, akustika / hluk, vibrace popis řešení, výpis použitých norem) Stavba je jednopodlažní, obdélníkového půdorysu se sedlovou střechou. Stavba je zděná ze smíšenéhho zdiva. Výplně otvorů jsou kovové, fasáda omítaná hladká s jádrovou omítkou v pastelových odstínech, střešní krytina sedlové střechy je plechová z profilových plechů. Svody a žlaby jsou pozinkované. Stavebně je objekt řešen jako jednopodlažní objekt se sedlovou střechou. Půdorysně je dělen na jeden prostor. Stavba je přístupná dvojkřídlovými otočnými vraty umístěnými ve východní stěně. Objekt není napojen na žádné IS. b) Výkresová část (výkresy stavební jámy; půdorysy základů, půdorysy jednotlivých podlaží a střech s rozměrovými kótami hlavních dělících konstrukcí, otvorů v obvodových konstrukcích a celkových rozměrů hmoty stavby; s popisem účelu využití místností s plošnou výměrou včetně grafického rozlišení charakteristického materiálového řešení základních konstrukcí; charakteristické řezy se základním konstrukčním řešením včetně řezů dokumentujících návaznost na stávající zástavbu zejména s ohledem na hloubku založení navrhované stavby a staveb stávajících, s výškovými kótami vztaženými ke stávajícímu terénu včetně grafického rozlišení charakteristického materiálového řešení základních konstrukcí; pohledy s vyznačením základního výškového řešení, barevností a charakteristikou materiálů povrchů; pohledy dokumentující začlenění stavby do stávající zástavby nebo krajiny) Samostatná příloha PD. D.1.2 Stavebně konstrukční řešení a) Technická zpráva (popis navrženého konstrukčního systému stavby, výsledek průzkumu stávajícího stavu nosného systému stavby při návrhu její změny; navržené materiály a hlavní konstrukční prvky; hodnoty užitných, klimatických a dalších zatížení uvažovaných při návrhu nosné konstrukce; návrh zvláštních, neobvyklých konstrukcí nebo technologických postupů; zajištění stavební jámy; technologické podmínky postupu prací, které by mohly ovlivnit stabilitu vlastní konstrukce, případně sousední stavby; zásady pro provádění bouracích a podchycovacích prací a zpevňovacích konstrukcí či prostupů; požadavky na kontrolu zakrývaných konstrukcí; seznam použitých podkladů, norem, technických předpisů, odborné literatury, výpočetních programů apod.; specifické požadavky na rozsah a obsah dokumentace pro provádění stavby, případně dokumentace zajišťované jejím zhotovitelem) Stávající objekt je založen na kamenných základových pásech. Stavba je zděná ze smíšeného zdiva, které tvoří nosné obvodové stěny, vnitřní příčky se nevyskytují. Vyzdívky a nové stěny budou založeny na nově vybudovaných základových pásech z prostého betonu tř. C12/15. Zhlaví stěn bude opatřeno ŽB věncem z betonu tř. C16/20 vyztuženého podélně 4x ø 10 mm a příčně ø 6 mm á 300 mm. Na věnec budou osazeny a k němu přikotveny dřevěné příhradové vazníky. Střešní plášť tvoří profilová plechová krytina. b) Výkresová část (výkresy základů, pokud tyto konstrukce nejsou zobrazeny ve stavebních výkresech základů; tvar monolitických betonových konstrukcí; výkresy sestav dílců montované betonové konstrukce; výkresy sestav kovových a dřevěných konstrukcí apod.) Samostatná příoha PD. c) Statické posouzení (ověření základního koncepčního řešení nosné konstrukce; posouzení stability konstrukce; stanovení rozměrů hlavních prvků nosné konstrukce včetně jejího založení; dynamický výpočet, pokud na konstrukci působí dynamické namáhání)

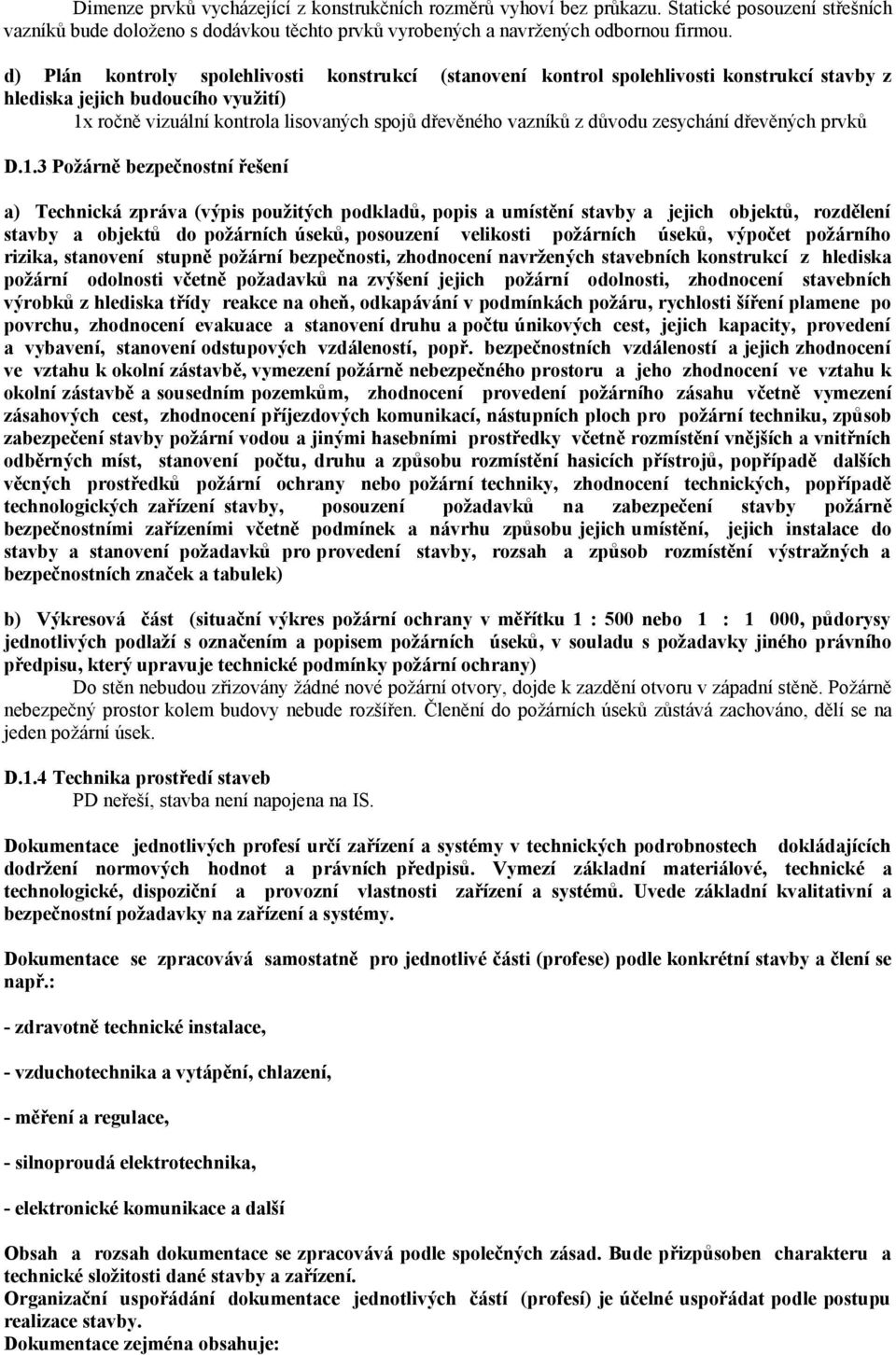

14 Dimenze prvků vycházející z konstrukčních rozměrů vyhoví bez průkazu. Statické posouzení střešních vazníků bude doloženo s dodávkou těchto prvků vyrobených a navržených odbornou firmou. d) Plán kontroly spolehlivosti konstrukcí (stanovení kontrol spolehlivosti konstrukcí stavby z hlediska jejich budoucího využití) 1x ročně vizuální kontrola lisovaných spojů dřevěného vazníků z důvodu zesychání dřevěných prvků D.1.3 Požárně bezpečnostní řešení a) Technická zpráva (výpis použitých podkladů, popis a umístění stavby a jejich objektů, rozdělení stavby a objektů do požárních úseků, posouzení velikosti požárních úseků, výpočet požárního rizika, stanovení stupně požární bezpečnosti, zhodnocení navržených stavebních konstrukcí z hlediska požární odolnosti včetně požadavků na zvýšení jejich požární odolnosti, zhodnocení stavebních výrobků z hlediska třídy reakce na oheň, odkapávání v podmínkách požáru, rychlosti šíření plamene po povrchu, zhodnocení evakuace a stanovení druhu a počtu únikových cest, jejich kapacity, provedení a vybavení, stanovení odstupových vzdáleností, popř. bezpečnostních vzdáleností a jejich zhodnocení ve vztahu k okolní zástavbě, vymezení požárně nebezpečného prostoru a jeho zhodnocení ve vztahu k okolní zástavbě a sousedním pozemkům, zhodnocení provedení požárního zásahu včetně vymezení zásahových cest, zhodnocení příjezdových komunikací, nástupních ploch pro požární techniku, způsob zabezpečení stavby požární vodou a jinými hasebními prostředky včetně rozmístění vnějších a vnitřních odběrných míst, stanovení počtu, druhu a způsobu rozmístění hasicích přístrojů, popřípadě dalších věcných prostředků požární ochrany nebo požární techniky, zhodnocení technických, popřípadě technologických zařízení stavby, posouzení požadavků na zabezpečení stavby požárně bezpečnostními zařízeními včetně podmínek a návrhu způsobu jejich umístění, jejich instalace do stavby a stanovení požadavků pro provedení stavby, rozsah a způsob rozmístění výstražných a bezpečnostních značek a tabulek) b) Výkresová část (situační výkres požární ochrany v měřítku 1 : 500 nebo 1 : 1 000, půdorysy jednotlivých podlaží s označením a popisem požárních úseků, v souladu s požadavky jiného právního předpisu, který upravuje technické podmínky požární ochrany) Do stěn nebudou zřizovány žádné nové požární otvory, dojde k zazdění otvoru v západní stěně. Požárně nebezpečný prostor kolem budovy nebude rozšířen. Členění do požárních úseků zůstává zachováno, dělí se na jeden požární úsek. D.1.4 Technika prostředí staveb PD neřeší, stavba není napojena na IS. Dokumentace jednotlivých profesí určí zařízení a systémy v technických podrobnostech dokládajících dodržení normových hodnot a právních předpisů. Vymezí základní materiálové, technické a technologické, dispoziční a provozní vlastnosti zařízení a systémů. Uvede základní kvalitativní a bezpečnostní požadavky na zařízení a systémy. Dokumentace se zpracovává samostatně pro jednotlivé části (profese) podle konkrétní stavby a člení se např.: - zdravotně technické instalace, - vzduchotechnika a vytápění, chlazení, - měření a regulace, - silnoproudá elektrotechnika, - elektronické komunikace a další Obsah a rozsah dokumentace se zpracovává podle společných zásad. Bude přizpůsoben charakteru a technické složitosti dané stavby a zařízení. Organizační uspořádání dokumentace jednotlivých částí (profesí) je účelné uspořádat podle postupu realizace stavby. Dokumentace zejména obsahuje:

15 a) Technickou zprávu (výpis použitých norem - normových hodnot a předpisů; výchozí podklady a stavební program; požadavky na profesi - zadání, klimatické podmínky místa stavby - výpočtové parametry venkovního vzduchu - zima / léto; požadované mikroklimatické podmínky - zimní / letní, minimální hygienické dávky čerstvého vzduchu, podíl vzduchu oběhového; údaje o škodlivinách se stanovením emisí a jejich koncentrace; provozní podmínky - počet osob, tepelné ztráty, tepelné zátěže apod., provozní režim - trvalý, občasný, nepřerušovaný; popis navrženého řešení a dimenzování, popis funkce a uspřádání instalace a systému; bilance energií, médií a potřebných hmot; zásady ochrany zdraví, bezpečnosti práce při provozu zařízení; ochrana životního prostředí, ochrana proti hluku a vibracím, požární opatření; požadavky na postup realizačních prací a podmínky projektanta pro realizaci díla, jeho uvedení do provozu a provozování během životnosti stavby). b) Výkresovou část (umístění a uspořádání rozhodujících zařízení, strojů, základních mechanických komponentů, zdrojů energie apod.; základní vymezení prostoru na jejich umístění ve stavbě; základní přehledová schémata rozvodů a zařízení, základní technologická schémata; půdorysy základních trubních a kabelových rozvodů v jednočárovém zobrazení, případné řezy koordinačních uzlů; umístění zařizovacích předmětů; požadavky na stavební úpravy a řešení speciálních prostorů techniky prostředí staveb). c) Seznam strojů a zařízení a technické specifikace (seznam rozhodujících strojů a zařízení, základních mechanických komponentů, zdrojů energie apod.; popis základních technických a výkonových parametrů a souvisejících požadavků). D.2 Dokumentace technických a technologických zařízení PD neřeší, nevyskytují se. Stavbu lze, podle charakteru, členit na provozní celky, které se dále dělí na provozní soubory a dílčí provozní soubory nebo funkční soubory. Technologická zařízení jsou výrobní a nevýrobní. Nevýrobní technologická zařízení jsou např.: - přívodní vedení a rozvody veškeré technické infrastruktury (elektrická energie, elektronické komunikace, plynárenství, teplárenství, rozvody médií atd.) včetně souvisejících zařízení, - přeložky vedení technické infrastruktury, - zařízení vertikální a horizontální dopravy osob a nákladů, zařízení pro dopravu osob s omezenou schopností pohybu a orientace, evakuační nebo požární zařízení, - vyhrazená technická zařízení, - vyhrazená požárně bezpečnostní zařízení a další Dokumentace se zpracovává po jednotlivých provozních nebo funkčních souborech a zařízeních. Následující obsah a rozsah dokumentace je uveden jako maximální a v konkrétním případě bude přizpůsoben charakteru a technické složitosti dané stavby. Člení se na: a) Technickou zprávu (popis výrobního programu; u nevýrobních staveb popis účelu, seznam použitých podkladů; popis technologického procesu výroby, potřeba materiálů, surovin a množství výrobků, základní skladba technologického zařízení - účel, popis a základní parametry, popis skladového hospodářství a manipulace s materiálem při výrobě, požadavky na dopravu vnitřní i vnější, vliv technologického zařízení na stavební řešení, údaje o potřebě energií, paliv, vody a jiných médií, včetně požadavků a míst napojení). b) Výkresovou část (umístění a uspořádání rozhodujících zařízení, strojů, základních mechanických komponentů, zdrojů energie apod.; základní vymezení prostoru na jejich umístění ve stavbě, základní přehledová schémata rozvodů a zařízení, půdorysy základních potrubních a kabelových rozvodů v jednočárovém zobrazení, případné řezy koordinačních uzlů, požadavky na stavební úpravy a řešení speciálních prostorů technologických zařízení, jejichž dispoziční řešení bývá obvykle součástí výkresů stavební části;

16 základní technologická schémata dokladující účel a úroveň navrhovaného výrobního procesu, dispozice a umístění hlavních strojů a zařízení a způsob jejich zabudování - půdorysy, řezy, zpravidla v měřítku 1 : 100). c) Seznam strojů a zařízení a technické specifikace (seznam rozhodujících strojů a zařízení, základních mechanických komponentů, zdrojů energie apod.; popis základních technických a výkonových parametrů a souvisejících požadavků). E Dokladová část Samostatná příloha PD. Dokladová část obsahuje doklady o splnění požadavků podle jiných právních předpisů vydané příslušnými správními orgány nebo příslušnými osobami a dokumentaci zpracovanou osobami oprávněnými podle jiných právních předpisů. E.1 Závazná stanoviska, stanoviska, rozhodnutí, vyjádření dotčených orgánů E.2 Stanoviska vlastníků veřejné dopravní a technické infrastruktury E.2.1 Stanoviska vlastníků veřejné dopravní a technické infrastruktury k možnosti a způsobu napojení, vyznačená například na situačním výkrese E.2.2 Stanovisko vlastníka nebo provozovatele k podmínkám zřízení stavby, provádění prací a činností v dotčených ochranných a bezpečnostních pásmech podle jiných právních předpisů E.3 Geodetický podklad pro projektovou činnost zpracovaný podle jiných právních předpisů^4) E.4 Projekt zpracovaný báňským projektantem^6) E.5 Průkaz energetické náročnosti budovy podle zákona o hospodaření energií^7) E.6 Ostatní stanoviska, vyjádření, posudky a výsledky jednání vedených v průběhu zpracování dokumentace
