1 SAFNWC a jeho využití v meteorologii Jindřich Št ástka ČHMÚ, Český hydrometeorologický ústav Školení Radostovice

2 Historie Listopadu 1992 v Darmstadtu byl EUMETSATem přijat koncept na vytvoření sítě tzv. SAFů. SAF Z anglického Satellite Application Facilities Specializovaná odborná centra zaměřená na zpracování dat z meteorologických družic. SAFů se specifickým zaměřením existuje v současné době osm a každý z nich zpravidla prochází několika vývojovými fázemi.

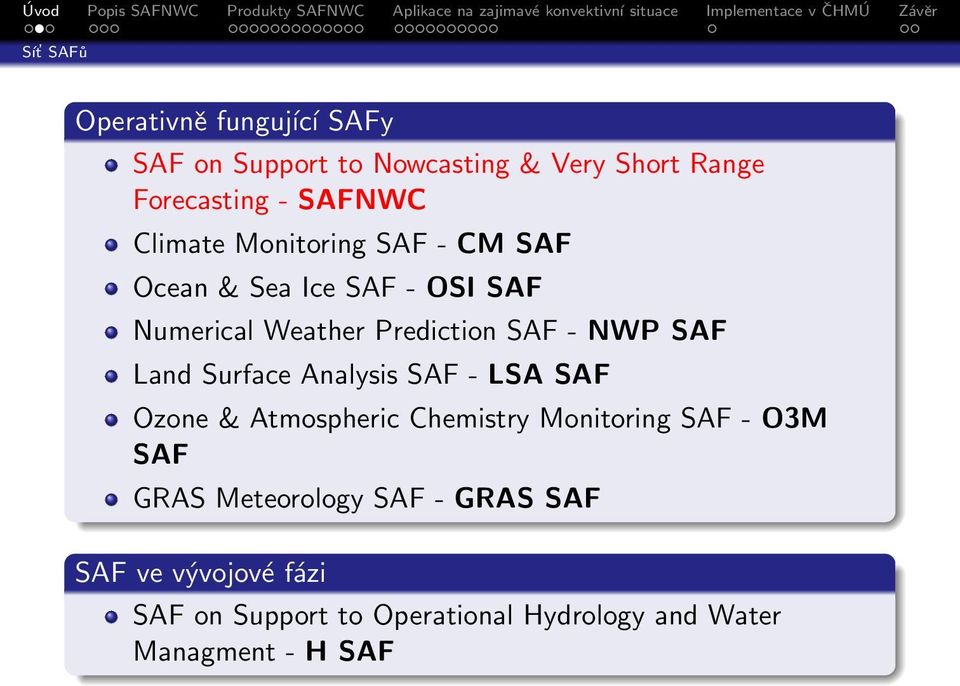

3 Sít SAFů Operativně fungující SAFy SAF on Support to Nowcasting & Very Short Range Forecasting - SAFNWC Climate Monitoring SAF - CM SAF Ocean & Sea Ice SAF - OSI SAF Numerical Weather Prediction SAF - NWP SAF Land Surface Analysis SAF - LSA SAF Ozone & Atmospheric Chemistry Monitoring SAF - O3M SAF GRAS Meteorology SAF - GRAS SAF SAF ve vývojové fázi SAF on Support to Operational Hydrology and Water Managment - H SAF

4 Pojmy SAFNWC Z anglického SAF on Support to Nowcasting & Very Short Range Forecasting. Hlavním účelem SAFNWC je vytváření produktů vhodných pro nowcasting a velmi krátkodobou předpověd založených na datech z družic. Jako jedinný ze SAFů je ve formě softwarového baĺıku distribuován k uživateli.

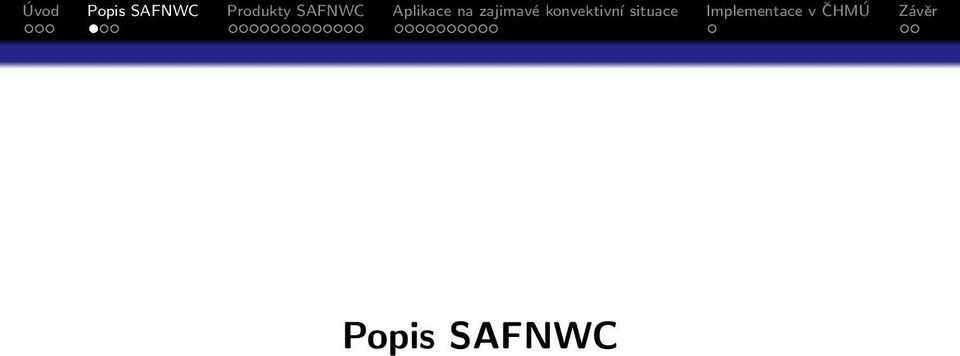

5 Popis SAFNWC

6 Struktura SAFNWC

7 Struktura SAFNWC

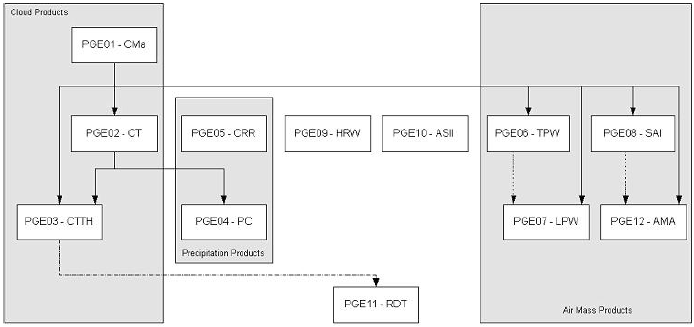

8 Hierarchie SAFNWC

9 Produkty SAFNWC

10 Produkty analyzující oblačnost Cloud Mask Pomocí spektrálních vlastnosti různých druhů oblačnosti a povrchů klasifikuje jednotlivé pixely podle pokrytí oblačností. Dále poskytuje informace o přítomnosti sněhové pokrývky, mořského ledu, oblaků prachu a sopečného popela.

11 Produkty analyzující oblačnost Cloud Mask Pomocí spektrálních vlastnosti různých druhů oblačnosti a povrchů klasifikuje jednotlivé pixely podle pokrytí oblačností. Dále poskytuje informace o přítomnosti sněhové pokrývky, mořského ledu, oblaků prachu a sopečného popela.

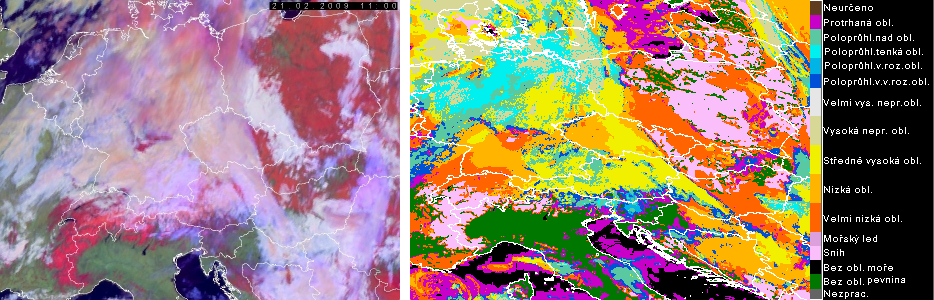

12 Produkty analyzující oblačnost Cloud Type Poskytuje informace o hlavních typech oblačnosti: protrhaná oblačnost, částečně transparentní oblačnost, oblačnost vysokého, středního a nízkého patra.

13 Produkty analyzující oblačnost Cloud Type Poskytuje informace o hlavních typech oblačnosti: protrhaná oblačnost, částečně transparentní oblačnost, oblačnost vysokého, středního a nízkého patra.

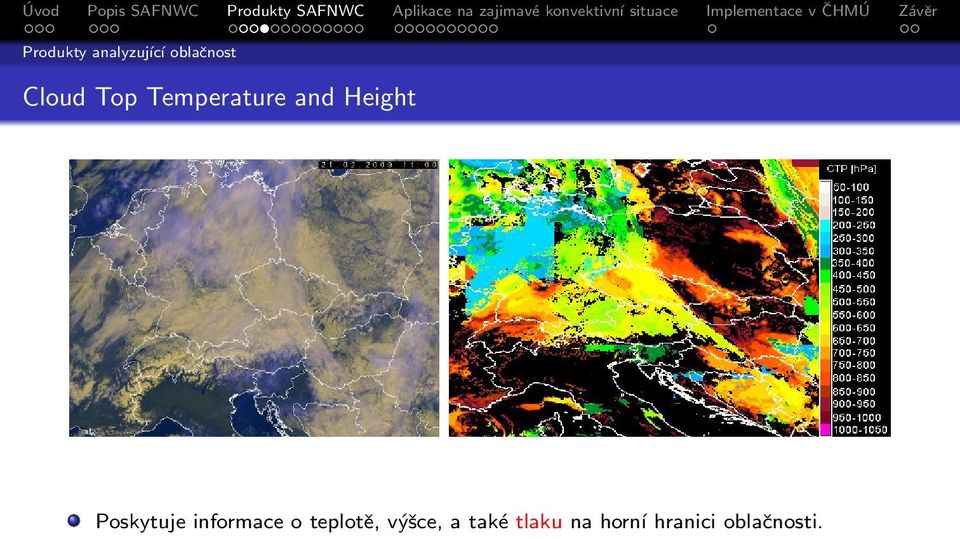

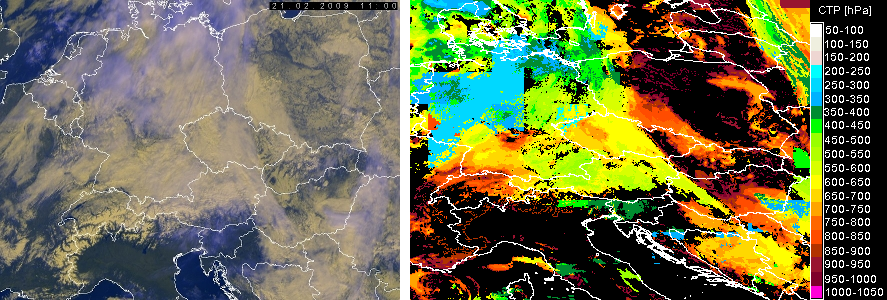

14 Produkty analyzující oblačnost Cloud Top Temperature and Height Poskytuje informace o teplotě, výšce, a také tlaku na horní hranici oblačnosti.

17 Produkty zaměřené na srážky Precipitating Clouds Na základě pravděpodobnosti srážek poskytuje informace o tom, která oblačnost je srážková a která nesrážková.

18 Produkty zaměřené na srážky Convective Rainfall Rate Doplňuje předchozí produkt o informace o úhrnech srážek spojených s konvekcí.

19 Produkty zaměřené na bezoblačný vzduch Total Precipitable Water Udává množství kapalné vody, pokud by všechna vodní pára ve vertikálním sloupci zkondenzovala.

20 Produkty zaměřené na bezoblačný vzduch Layer Precipitable Water Informuje o množství vodní páry obsažené v jednotkovém vertikálním sloupci ve třech různých vrstvách troposféry - mezní vrstva ( hpa),střední vrstva ( hpa),vysoká vrstva (< 437 hpa).

23 Produkty zaměřené na bezoblačný vzduch Stability Analysis Imagery Poskytuje informaci o stabilitě atmosféry v bezoblačné části snímku. Jednotka Lifted Index (LI): LI = T 500 T 500(c), (1) kde T 500 je teplota vzduchu v hladině 500 hpa a T 500(c) je teplota částice vystoupaného vzduchu do této hladiny.

24 Produkt zaměřený na proudění High Resolution Winds Počítá vektory proudění v atmosféře AMV (z angl. Atmospheric Motion Vectors) pro snímky v kanálu HRV a IR10.8. Opět v několika hladinách troposféry: hpa, hpa, hpa a hpa.

29 Produkt zaměřený na interpretaci snímku Automatic Satellite Image Interpretation Interpretuje družicový snímek na základě dostupných koncepčních modelů.

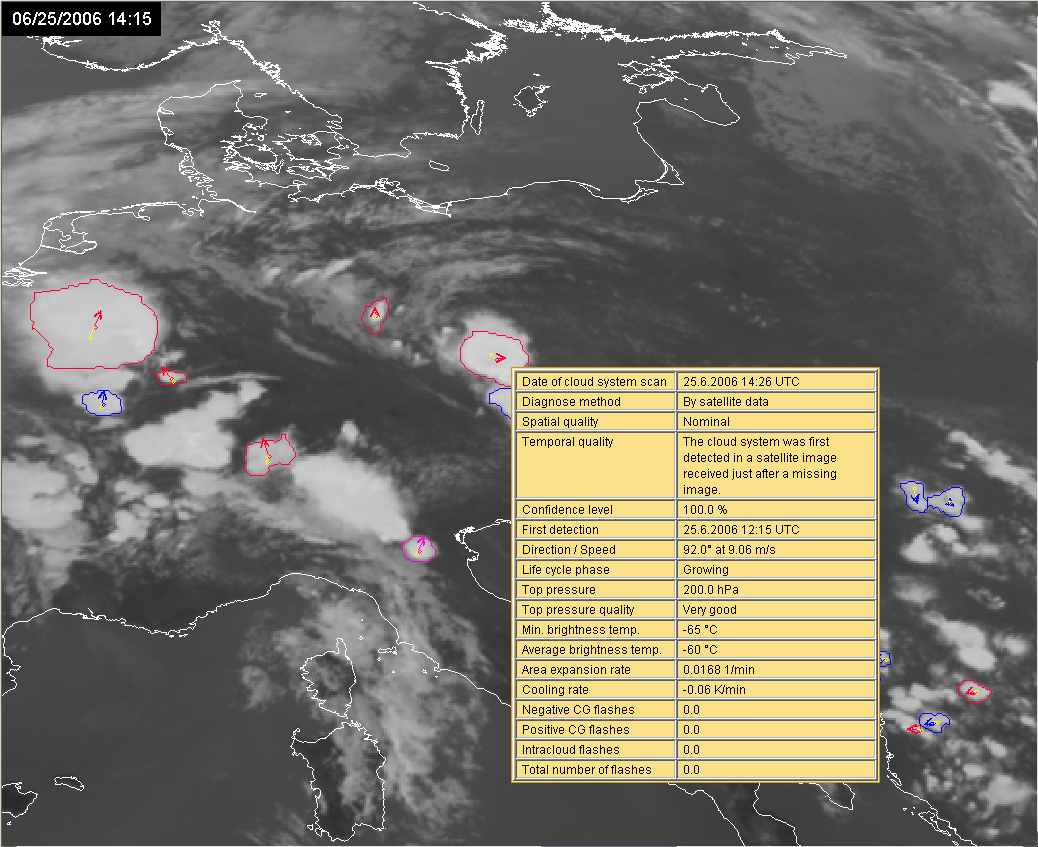

30 Produkt analyzující konvektivní buňky Rapid Development Thunderstorms Poskytuje informace o oblačnosti, která je spjata s výraznými konvektivními buňkami od rozměru řadově stovek kilometrů až po rozměry několika pixelů.

31 Produkt zaměřený na vzduchové hmoty Air Mass Analysis Poskytuje několik výstupů popisujících charakteristiky vzduchových hmot: Klasifikace vzduchových hmot, Analýza teplých pásů na snímcích v kanálu WV 6.2, Analýza hřebenů v poli ekvivalentní potenciální teploty, Analýza zón gradientu v poli ekvivalentní potenciální teploty.

32 Produkt zaměřený na vzduchové hmoty Air Mass Analysis Poskytuje několik výstupů popisujících charakteristiky vzduchových hmot: Klasifikace vzduchových hmot, Analýza teplých pásů na snímcích v kanálu WV 6.2, Analýza hřebenů v poli ekvivalentní potenciální teploty, Analýza zón gradientu v poli ekvivalentní potenciální teploty.

33 Aplikace na zajimavé konvektivní situace

34 Konvektivní bouře z Popis bouře Konvektivní bouře z nad Českou Republikou a Rakouskem byla význačná z několika důvodů: Výrazné projevy: silné nárazy větru, intenzivní srážky, kroupy. Vertikální rozsah. Vzhledem v tepelné části spektra.

35 Konvektivní bouře z Popis bouře

36 Konvektivní bouře z Aplikace produktů Cloud Top Temperature and Height Cloud Top Temperature Cloud Top Height V některých místech prstence až o 10 K podhodnoceno. Z vertikálního řezu bouře je zřejmé výrazné podhodnocení produktu CTH.

37 Konvektivní bouře z Aplikace produktů Convective Rainfall Rate Adjustované odhady radaru přesahují 40 mm/h.

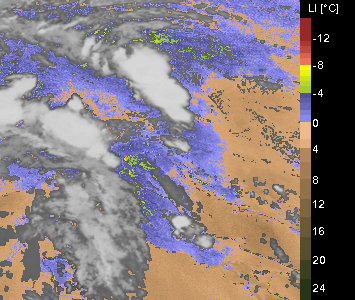

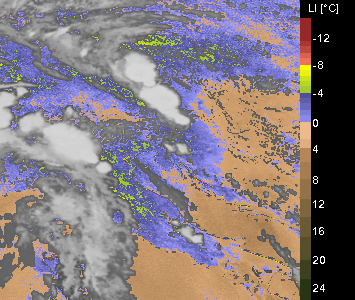

38 Konvektivní bouře z Aplikace produktů Total Precipitable Water a Stability Analysis Imagery Total Precipitable Water Stability Analysis Imagery

43 Konvektivní bouře z Aplikace produktu Rapid Development Thunderstorms

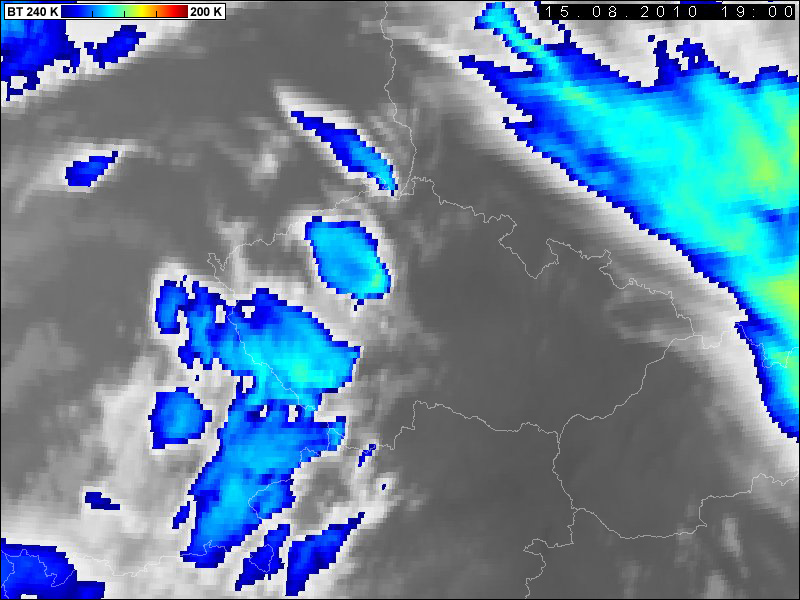

55 Konvektivní bouře z Popis bouře Tato konvektivní bouře nad Českou Republikou byla význačná především pro své výrazné projevy a nevýrazný vzhled v poli jasové teploty.

56 Konvektivní bouře z Popis bouře Tato konvektivní bouře nad Českou Republikou byla význačná především pro své výrazné projevy a nevýrazný vzhled v poli jasové teploty.

57 Konvektivní bouře z Aplikace produktů Cloud Top Temperature and Height Cloud Top Temperature Cloud Top Height Opět výrazné podhodnocení produktu CTH.

58 Konvektivní bouře z Aplikace produktů Precipitating Clouds a Convective Rainfall Rate Precipitating Clouds Convective Rainfall Rate

59 Implementace software SAFNWC v ČHMÚ Charakteristika software Software SAFNWC je určený pro platformu UNIX - Solaris, IRIX, Linux a AIX. Stalo se Testovací implementace - podzim Operativní implementace - jaro Produkty CT a CTTH zpracovány v rámci asimilace družicových dat do numerického modelu ALADIN. Do budoucna Plné operativní spuštění. Integrace výstupů do prohĺıžeče meteorologických dat JSMeteoView. Zobrazení dat ve formátu BUFR - částečně vyřešeno.

64 Závěrečné zhodnocení Použitelnost Dobrá použitelnost na běžné neextrémní situace. Vývoj Špatná použitelnost pro extrémnější konvektivní situace. Vývoj probíhá interaktivně s uživateli postuné odstraňování nedostatků. Cíl Využití při předpovědi v meteorologických službách.

67 Konec prezentace Děkuji za pozornost.
