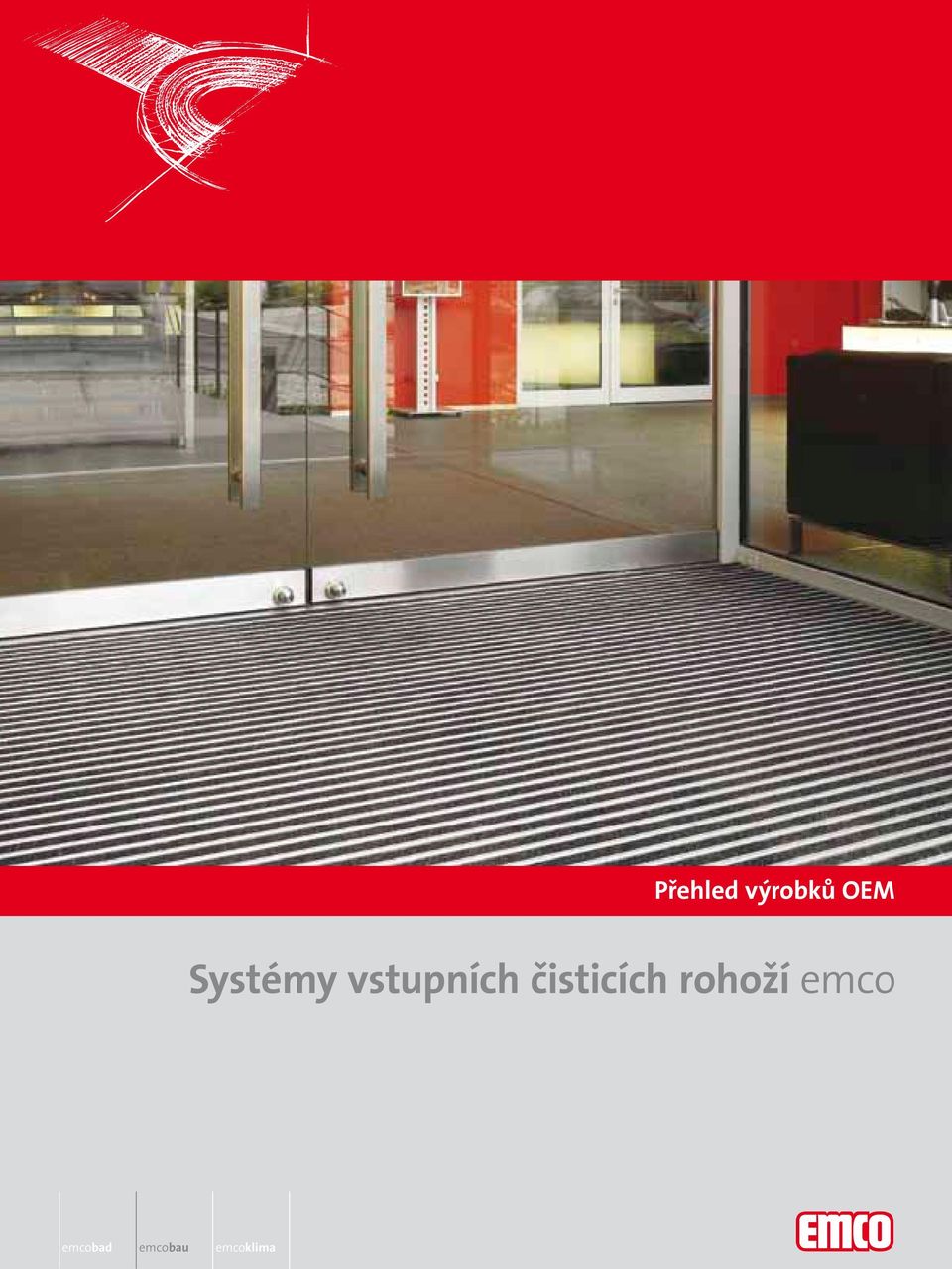

1 Přehled výrobků OEM Systémy vstupních čisticích rohoží emco emcobad emcobau emcoklima

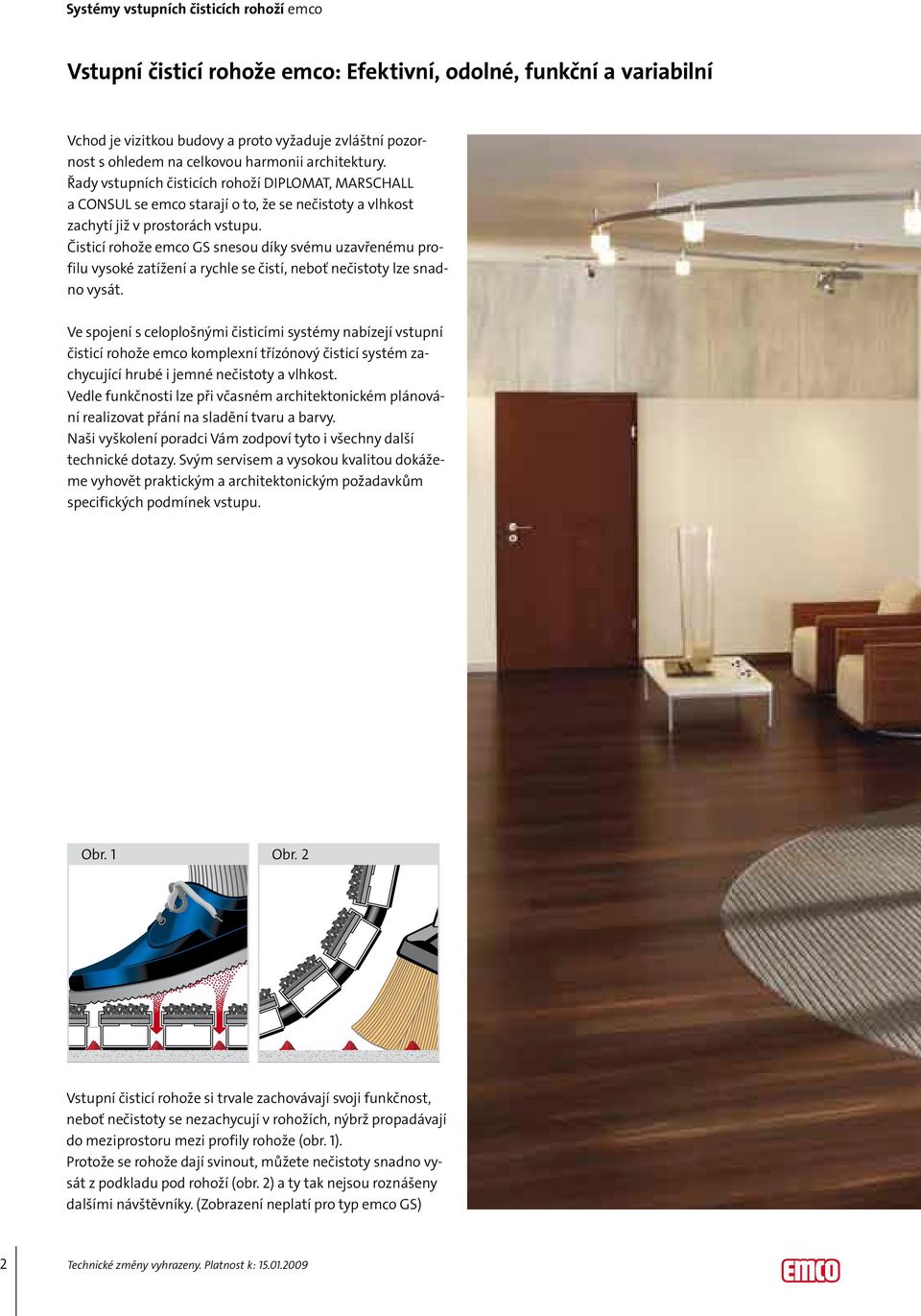

2 Vstupní čisticí rohože emco: Efektivní, odolné, funkční a variabilní Vchod je vizitkou budovy a proto vyžaduje zvláštní pozornost s ohledem na celkovou harmonii architektury. Řady vstupních čisticích rohoží DIPLOMAT, MARSCHALL a CONSUL se emco starají o to, že se nečistoty a vlhkost zachytí již v prostorách vstupu. Čisticí rohože emco GS snesou díky svému uzavřenému profilu vysoké zatížení a rychle se čistí, neboť nečistoty lze snadno vysát. Ve spojení s celoplošnými čisticími systémy nabízejí vstupní čisticí rohože emco komplexní třízónový čisticí systém zachycující hrubé i jemné nečistoty a vlhkost. Vedle funkčnosti lze při včasném architektonickém plánování realizovat přání na sladění tvaru a barvy. Naši vyškolení poradci Vám zodpoví tyto i všechny další technické dotazy. Svým servisem a vysokou kvalitou dokážeme vyhovět praktickým a architektonickým požadavkům specifických podmínek vstupu. Obr. 1 Obr. 2 Vstupní čisticí rohože si trvale zachovávají svoji funkčnost, neboť nečistoty se nezachycují v rohožích, nýbrž propadávají do meziprostoru mezi profily rohože (obr. 1). Protože se rohože dají svinout, můžete nečistoty snadno vysát z podkladu pod rohoží (obr. 2) a ty tak nejsou roznášeny dalšími návštěvníky. (Zobrazení neplatí pro typ emco GS) 2 Technické změny vyhrazeny. Platnost k:

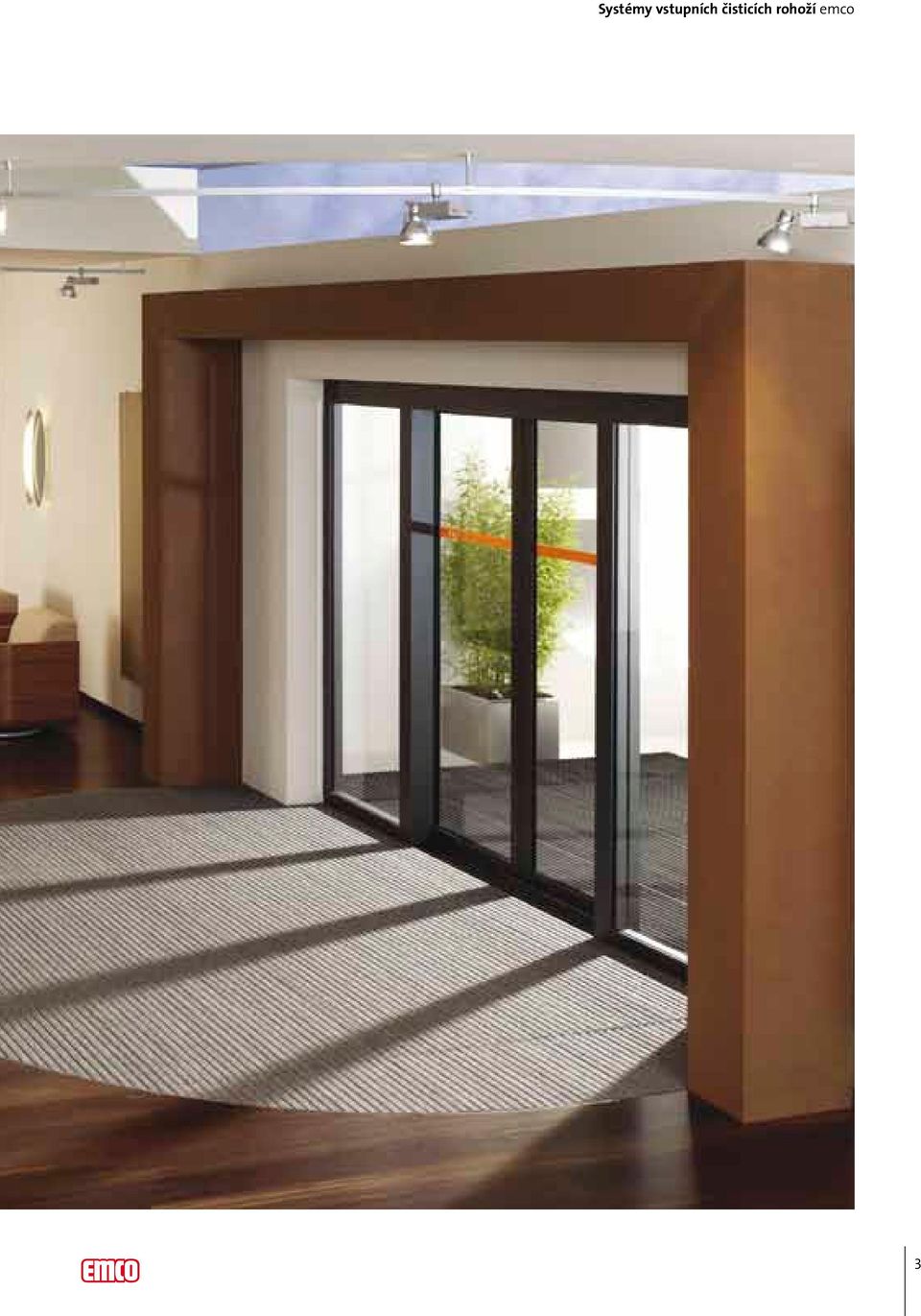

3 3

4 Vstupní čisticí rohože emco systémové komponenty: Dodávané konstrukční výšky, tloušťky stěn nosného profilu a vložky. Konstrukční výšky 42 DIPLOMAT DIPLOMAT DIPLOMAT DIPLOMAT PLAZA MARSCHALL (S) CONSUL (E) GS MARSCHALL (S) Vstupní čisticí rohože DIPLOMAT, CONSUL, MARSCHALL, GS a PLAZA se dodávají v pěti konstrukčních výškách s příslušnými vestavěnými rámy:,,, a 42 mm. Čím vyšší je konstrukční výška, tím větší je kapacita rohože pro zachycené nečistoty. Jelikož naplnění meziprostoru rohoží nečistotami trvá delší dobu, redukuje se tím četnost intervalů pro čištění. Vyšší konstrukční výška je tak vhodnější spíše pro frekventované vchodové prostory. Tloušťka stěny nosného profilu ca. 2,5 1 1,7 2,5 2,5 1,5 DIPLOMAT CONSUL (E) MARSCHALL (S) RADIAL PLAZA GS Vstupní čisticí rohože emco DIPLOMAT, CONSUL, MARSCHALL, RADIAL, GS a PLAZA se dodávají ve třech tloušťkách stěn nosného profilu. Přitom platí, že: čím větší je tloušťka stěny nosného profilu, tím vyšší je možnost zatížení. Typ DIPLOMAT je svojí tloušťkou stěny nosného profilu 1 mm vhodný pro normální až silné zatížení, typ CONSUL s 1,7 mm a typy MAR- SCHALL, RADIAL a PLAZA s 2,5 mm pro extrémní až velmi extrémní zatížení. emco PLAZA se vyznačuje speciálním tvarem a výškou. Vložky Kobercová z hrubého vlákna Gumová Kartáčová kazeta Textilní kartáč Celoplošný čisticí systém MAXIMUS Dodatečné profily Škrabáková hrana Kartáčová lišta Podle toho, zda se v místě použití zachycují jemné nebo hrubé nečistoty, můžete pro typy DIPLOMAT, CONSUL, MAR- SCHALL a PLAZA vybírat ze tří typů vložek (kobercové z hrubého vlákna, gumové a kartáčové kazety). U typů DIPLOMAT a SENATOR lze zvýšit čisticí efekt pomocí dvou dodatečných profilů. Nová uzavřená vstupní čisticí rohož typu emco GS má zabudovanou škrabákovou hranu, a lze ji kombinovat s gumovou vložkou, vložkou s textilními kartáči nebo vložkou pro celoplošné čisticí systémy MAXIMUS. 4 Technické změny vyhrazeny. Platnost k:

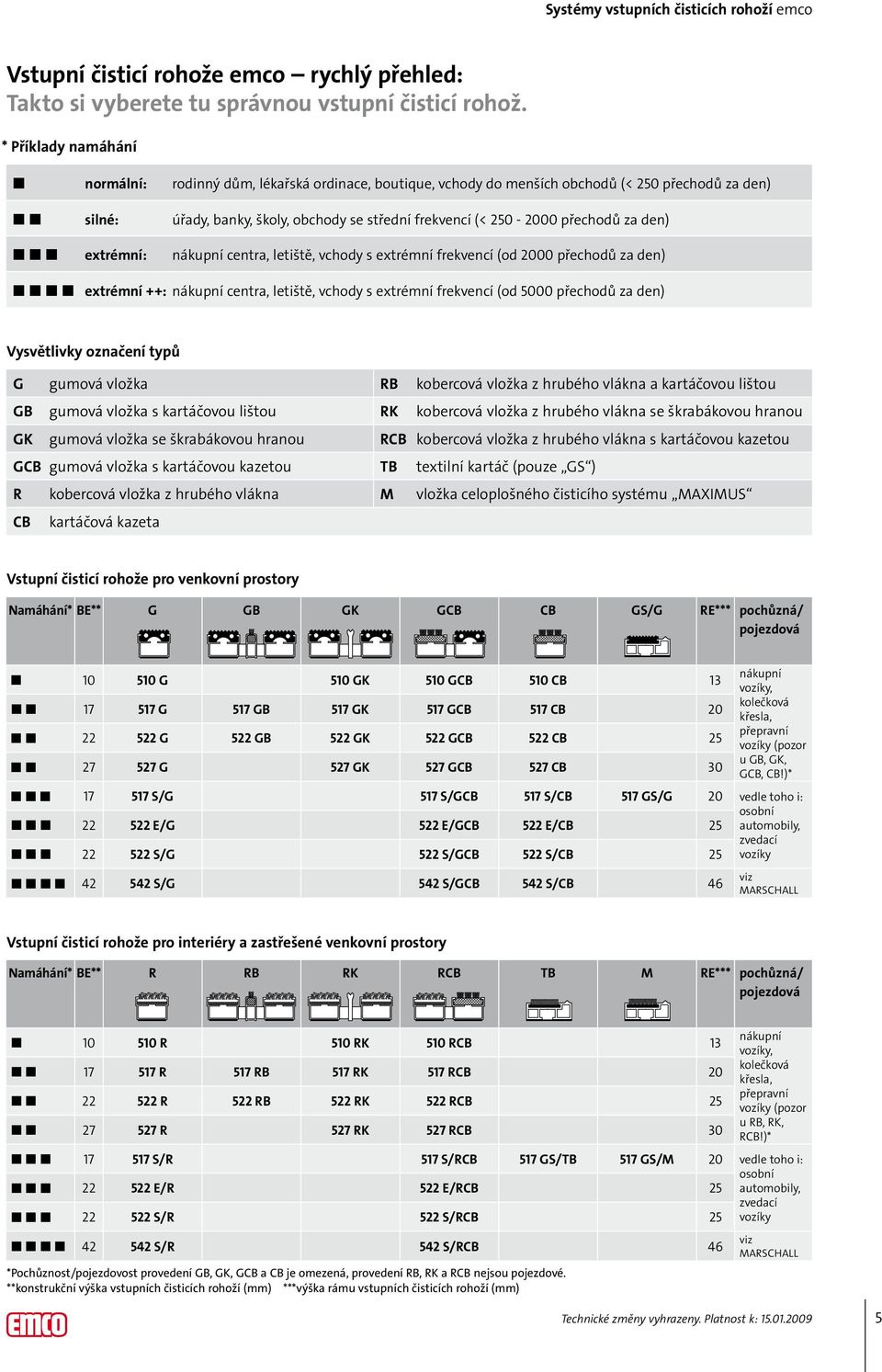

5 Vstupní čisticí rohože emco rychlý přehled: Takto si vyberete tu správnou vstupní čisticí rohož. * Příklady namáhání normální: rodinný dům, lékařská ordinace, boutique, vchody do menších obchodů (< 250 přechodů za den) silné: úřady, banky, školy, obchody se střední frekvencí (< přechodů za den) extrémní: nákupní centra, letiště, vchody s extrémní frekvencí (od 2000 přechodů za den) extrémní ++: nákupní centra, letiště, vchody s extrémní frekvencí (od 5000 přechodů za den) Vysvětlivky označení typů G gumová vložka RB kobercová vložka z hrubého vlákna a kartáčovou lištou GB gumová vložka s kartáčovou lištou RK kobercová vložka z hrubého vlákna se škrabákovou hranou GK gumová vložka se škrabákovou hranou RCB kobercová vložka z hrubého vlákna s kartáčovou kazetou GCB gumová vložka s kartáčovou kazetou TB textilní kartáč (pouze GS ) R kobercová vložka z hrubého vlákna M vložka celoplošného čisticího systému MAXIMUS CB kartáčová kazeta Vstupní čisticí rohože pro venkovní prostory Namáhání* BE** G GB GK GCB CB GS/G RE*** pochůzná/ pojezdová 5 G 5 GK 5 GCB 5 CB 13 5 G 5 GB 5 GK 5 GCB 5 CB 20 5 G 5 GB 5 GK 5 GCB 5 CB 25 5 G 5 GK 5 GCB 5 CB 30 nákupní vozíky, kolečková křesla, přepravní vozíky (pozor u GB, GK, GCB, CB!)* 5 S/G 5 E/G 5 S/GCB 5 E/GCB 5 S/CB 5 E/CB 5 GS/G vedle toho i: osobní automobily, 5 S/G 5 S/GCB 5 S/CB 25 zvedací vozíky S/G 542 S/GCB 542 S/CB 46 viz MARSCHALL Vstupní čisticí rohože pro interiéry a zastřešené venkovní prostory Namáhání* BE** R RB RK RCB TB M RE*** pochůzná/ pojezdová 5 R 5 RK 5 RCB 13 5 R 5 RB 5 RK 5 RCB 20 5 R 5 RB 5 RK 5 RCB 25 5 R 5 RK 5 RCB 30 nákupní vozíky, kolečková křesla, přepravní vozíky (pozor u RB, RK, RCB!)* 5 S/R 5 E/R 5 S/RCB 5 E/RCB 5 GS/TB 5 GS/M vedle toho i: osobní automobily, 5 S/R 5 S/RCB 25 zvedací vozíky S/R 542 S/RCB 46 *Pochůznost/pojezdovost provedení GB, GK, GCB a CB je omezená, provedení RB, RK a RCB nejsou pojezdové. **konstrukční výška vstupních čisticích rohoží (mm) ***výška rámu vstupních čisticích rohoží (mm) viz MARSCHALL Technické změny vyhrazeny. Platnost k:

6 emco DIPLOMAT, MARSCHALL, CONSUL, RADIAL a GS v zóně 1: pro zachycení hrubých nečistot ve venkovních prostorách. G s gumovou vložkou (29) 5 GB s gumovou vložkou a kartáčovou lištou* 5 9,5 5 Typ emco RADIAL GK s gumovou vložkou a škrabákovou hranou* (5 5 5) (29) CB s kartáčovou kazetou (29) 5 GCB s gumovou vložkou a kartáčovou kazetou (29) 5 červené hodnoty: emco DIPLOMAT 5 *nedodává se pro typy MARSCHALL a CONSUL 6 Technické změny vyhrazeny. Platnost k:

7 emco DIPLOMAT, MARSCHALL, CONSUL, RADIAL a GS v zóně 2: pro zachycení jemných nečistot v interiérech nebo u zastřešených vchodů. R s kobercovou vložkou z hrubého vlákna (29) 5 RB s kobercovou vložkou z hrubého vlákna a kartáčovou lištou* 5 9,5 5 RK s kobercovou vložkou z hrubého vlákna a škrabákovou hranou* (5 5 5) (29) RCB s kobercovou vložkou z hrubého vlákna a kartáčovou kazetou (29) 5 GS/ TB s textilním kartáčem 37 GS/M s vložkou celoplošného čisticího systému MAXIMUS 37 GS/G s gumovou vložkou 37 červené hodnoty: emco DIPLOMAT 5 *nedodává se pro typy MARSCHALL a CONSUL Technické změny vyhrazeny. Platnost k:

8 Třízónový čisticí systém: Optimální způsob zachycení nečistot Třízónový čisticí systém je osvědčená kombinace pro důsledné zachycování nečistot, kterou lze individuálně navrhnout tak, aby odpovídala příslušným podmínkám v budově. Zejména nákupní centra, školy, školky, úřady a další budovy s vysokou frekvencí návštěvníků jsou předurčeny právě pro tento třízónový čisticí systém. Třízónový čisticí systém šetří náklady za úklid a chrání okolní podlahové krytiny a vybavení budovy. Vedle toho plní systémy ochranu proti uklouznutí, čímž zabraňují úrazům. Upozornění: emco celoplošné čisticí systémy jsou určeny pro zónu 3 a nikoli jako náhrada nebo alternativa za zónu 1 a/nebo 2, neboť v první řadě slouží k zachycování jemných nečistot a vlhkosti. 1 Zóna 1 pro hrubé nečistoty 1 Příklad: vstupní čisticí rohož emco typ CB s kartáčovými kazetami jako základní systém pro zachycování hrubých nečistot; v případě potřeby se dodává s vanou pro zachycování nečistot a vloženou rohoží (CONSUL nebo MARSCHALL). 2 Zóna 2 pro jemné nečistoty 2 Příklad: vstupní čisticí rohož emco typ R s kobercovými vložkami z hrubého vlákna. Jemné nečistoty zachytí hrubá vlákna odolných kobercových vložek a ty tak nejsou roznášeny do dalších prostor. 3 Zóna 3 pro zachycování vlhkosti 3 emco celoplošné čisticí systémy se díky svému textilnímu kobercovému charakteru výborně hodí pro zachycování vlhkosti a zbytkových nečistot. 8 Technické změny vyhrazeny. Platnost k:

9 Rámy emco 500, emco LUMINA a vany emco pro zachycování nečistot: Příslušenství pro emco DIPLOMAT, MARSCHALL a CONSUL Obvodové osazovací rámy emco 500 pro rohože jsou vyrobeny z hliníkových eloxovaných úhelníků, rohy jsou seříznuty na pokos. Rohové spojky, které jsou součástí dodávky, zajišťují přesné šroubové spojení. K dodávce dále patří našroubovatelné kotvy - pracny, pro vlhké prostory lze zvolit rámy z nerez oceli. Na přání možno dodat i rámy v provedení mosaz. Rám je připraven k namontování resp. dodává se smontovaný v bedně (např. u rámu s obloukovými výřezy nebo u rámů s několika výřezy atd.). emco LUMINA udělá z každého prostoru vstupu osvícené pódium. Tento systém svítících rámů pro interiéry a venkovní prostory se snadno montuje. Jsou vodotěsné, vybaveny lištami s LED diodami, které jsou energeticky úsporné a mají vysokou životnost. Vany emco pro zachycování nečistot (pro emco MARSCHALL a CONSUL) slouží k zachycování většího množství nečistot v silně frekventovaných vchodových prostorách. Vany jsou vyrobeny z hliníkové slitiny (AlMg 1) a vodotěsně svařeny. Pro jejich snadné čištění mají zcela hladký vnitřek. Dodávají se s navařenými kleštinami, s volitelným směrem odtoku. Mohou se stavebnicově skládat, z několika van tak můžete vytvořit vanový celek pro zachycování nečistot o potřebné velikosti. 500 hliník 500 nerez ocel 500 mosaz LUMINA Rámy emco 500 a emco LUMINA Typ Rozměry (v x š x h) v mm Materiál 500/13 13 x 25 x 3 Hliník 500/18 18 x 28 x 3 Hliník 500/20 20 x 30 x 3 20 x 25 x 3 Hliník Nerez ocel, číslo materiálu (V4A) Vana pro zachycování nečistot 500/25 25 x 28 x 3 25 x 25 x 3 25 x 28 x 3 Hliník Mosaz přírodní Nerez ocel, číslo materiálu (V4A) 500/30 30 x 30 x 3 30 x 30 x 3 30 x 25 x 3 500/46 47,5 x 35 x 4,5 44 x 25 x 2 Hliník Mosaz přírodní Nerez ocel, číslo materiálu (V4A) Hliník Nerez ocel, číslo materiálu (V4A) LUMINA 30 x 25 x 52 Hliník (trafo není součástí dodávky, dodávka s LED diodami nebo bez) Vana emco pro zachycování nečistot Typ Výška vany (mm) Celková výška (mm) Max. šířka, jednodílná (mm) Max. hloubka, jednodílná (mm) Technické změny vyhrazeny. Platnost k:

10 emco celoplošné čisticí systémy v zóně 3: Pro zachycení vlhkosti a zbytkových nečistot v interiéru. emco celoplošné čisticí systémy vytvářejí ve vchodové části díky svému tlumicímu účinku a harmonickým barevným řešením uvolněnou atmosféru cenný přínos pro pozitivní celkový obraz obchodního domu nebo veřejné budovy. Materiál pohltí až 90% vlhkosti a zbytkových nečistot a šetří tak okolní podlahové krytiny, které se musí uklízet podstatně méně často a prodlužuje se tak jejich životnost. Opravy a výměny se provádějí zřídka. Kromě toho se minimalizuje nebezpečí uklouznutí kvůli vlhkosti a nečistotám ve vchodové oblasti a účinně se tak eliminují s tím spojené náklady na úrazy. Rovněž se výrazně zlepší hygienické podmínky v silně frekventovaných prostorách. Tyto výhody jsou dány inteligentní strukturou celoplošných čistících systémů emco. Tento systém řeší zatížení nečistotami jinak než běžné koberce. Speciální dutá vlákna přenášejí nečistoty z povrchu vlasového materiálu k nosnému materiálu. Zachycené částečky nečistot nejsou v rohoži vidět (obr. dole) a při nejbližším úklidu je můžete bez námahy odstranit. emco celoplošné čisticí systémy se dodávají v kvalitách MAXIMUS, PREMIUM, SCRATCH, MODUS a FAVORIT. V kombinaci s hliníkovými vstupními čisticími rohožemi nabízejí téměř neomezené možnosti pro individuální provedení vchodu v souladu s okolní architekturou, který lze pomocí typu MAXIMUS IMAGE s potiskem sladit s firemním designem. emco celoplošné čisticí systémy jsou jakostní výrobek s dlouhou životností, který si na světle zachovává své barvy a podle typu má požadované protipožární vlastnosti. Materiál se čistí vodou o teplotě do 40 C. Podle typu se emco celoplošné čisticí systémy dodávají v podobě rohoží na míru nebo jako běhoun = metráž, a pokládají se buď volně, nebo se lepí k podkladu. Princip fungování celoplošně čisticích systémů emco Vlasový materiál Částečky nečistot Netkaná textilie PVC Technické změny vyhrazeny. Platnost k:

11 PREMIUM Jakostní velur pro nejvyšší požadavky. Reprezentativní velur s hmotností vlasové vložky cca g/m 2. V 6 standardních barvách, výška cca 13 mm. SCRATCH Profilovaný a efektivní. Materiál po zachycování hrubých nečistot a vlhkosti. S hmotností vlasové vložky cca g/m 2. V 5 standardních barvách, výška cca mm. MODUS Nový vzhled a povrchová struktura. Nové typy vláken zajišťují velice účinné zachycování nečistot a vlhkosti. S hmotností vlasové vložky cca g/m 2. V 5 standardních barvách, výška cca 9 mm. FAVORIT Dobrá prevence. Základní kvalita s vysokou odolností pro preventivní čištění. S hmotností vlasové vložky cca 820 g/m 2. Ve 4 standardních barvách, výška cca mm. MAXIMUS S komfortním přídavkem. Trvale pružný a odolný proti opotřebení ze všívaného veluru, hmotnost vlasové vložky cca g/m 2. Ve 12 standardních barvách, výška cca mm. MAXIMUS IMAGE Kreativně s důrazem na image. Dodává se v 45 barvách, všech odstínech Pantone nebo individuálních speciálních odstínech. S volným designem nebo CI pro maximální využití reklamy. Kvalita jako MAXIMUS. Technické změny vyhrazeny. Platnost k:

12 CZ /05.09 Technické změny vyhrazeny. The right of technical modification is reserved. Erwin Müller Gruppe Lingen emcobad emcobau emcoklima Interceramica, spol. sr.o. Přemyslova 969 CZ Rokycany Tel. (+420) Fax (+420) emco Bau- und Klimatechnik GmbH & Co. KG PF 1860 D Lingen Tel. +49 (0) Fax: +49 (0)
