1 Tecomat Foxtrot chytrý uzel v sítích Smart Grid Podniková energetika v době Smart Grids Ing. Jaromír Klaban, Teco a.s , Brno

2 Co je Tecomat Foxtrot Cíl posledního příspěvku konference Řídicí systém s pokročilými komunikačními funkcemi S řízením toků energií máme zkušenosti a aplikace od samého vzniku Tecomatů před více než 20 lety Možnosti Tecomatu Foxtrot Nástroj v rukou podnikového energetika Monitoring a řízení priorit odběru i výroby i obchodníka s elektřinou Dálková komunikace s Foxtrotem a aktivní povelování odběru a výroby

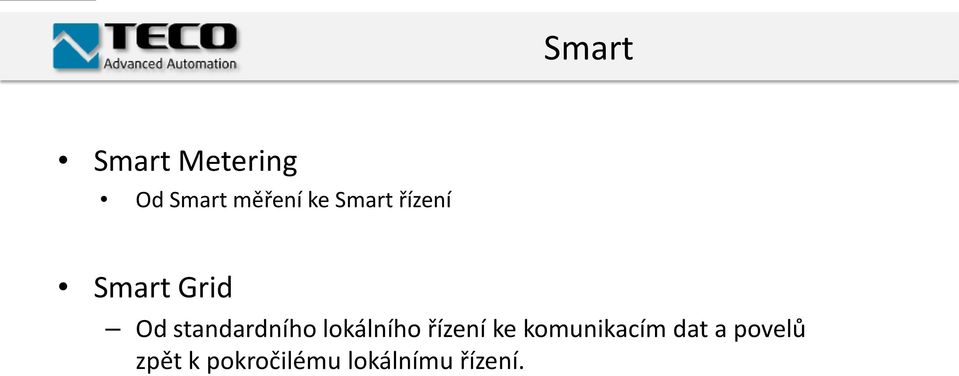

3 Smart Smart Metering Od Smart měření ke Smart řízení Smart Grid Od standardního lokálního řízení ke komunikacím dat a povelů zpět k pokročilému lokálnímu řízení.

4 Tecomax v podnikové rozvodně lokální řízení

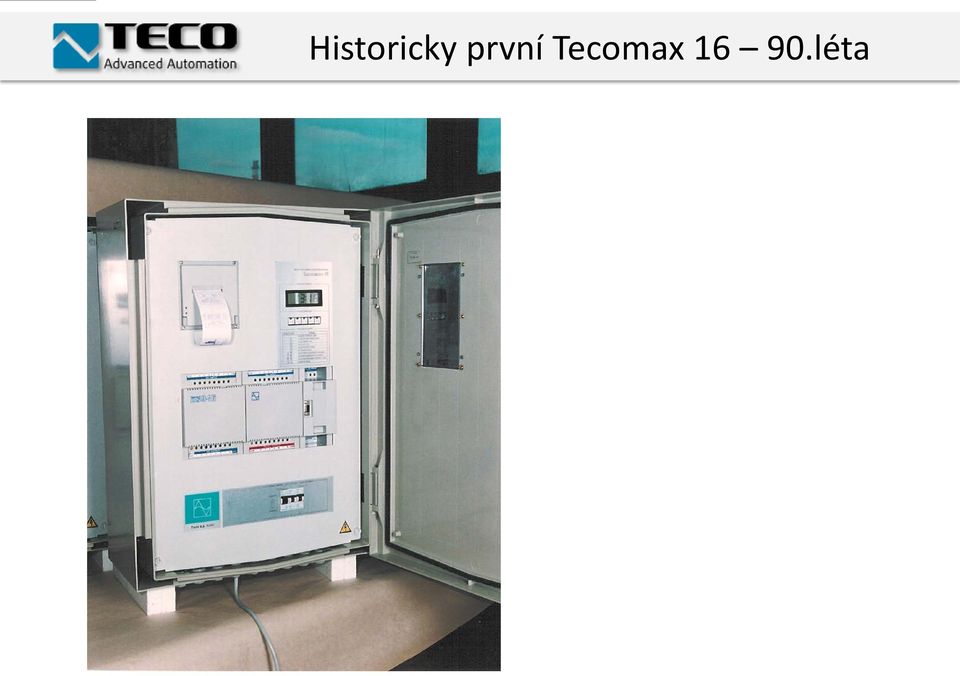

5 Historicky první Tecomax léta

6 Tecomax TM550 a vizualizace

7 Regulace 1/4hod maxima v rámci projektu celé budovy Hotel Harmony Špindlerův mlýn

8 Tecomat Foxtrot a regulace el. energie v podniku Přímé připojen Ethernet/Internet Get/Post komunikace přes http; JSON, XML protokoly; Přímý zápis do SQL databází, Přenos souborů Komunikace též přes TecoRoute bez nutnosti pevné/dynamické IP adresy Optohlava na vyčítání registrů elektroměrů Až 8 impulsních vstupů pro čtení hlavních i podružných elektroměrů, vodoměrů, plynoměrů Přes schválený separátor (optočlen) SD karta Až 32 GB Karta pro zálohování dat, ukládání souborů a interní WEB stránky 230V/AC Drátový Mbus, či jiné sériové protokoly Rozšiřovací moduly až 20ks, až pro 128 (256) vstupů výstupů pro jakékoliv ovládání Až 6 reléových výstupů volně programovatelných pro regulační zásahy Možnost rozšíření o bezdrátové čtení spotřeby elektřiny, vody a plynu. Protokol Wireless Mbus Možno instalovat do běžných bytových i průmyslových rozvodnic

9 Tecomax = Tecomat Foxtrot jako regulátor ¼ hod maxima

10 Tecomat řídí i zdroje energie - podnikovou turbínu

11 Tecomat řídí podnikovou turbínu Cukrovar R. Sobota

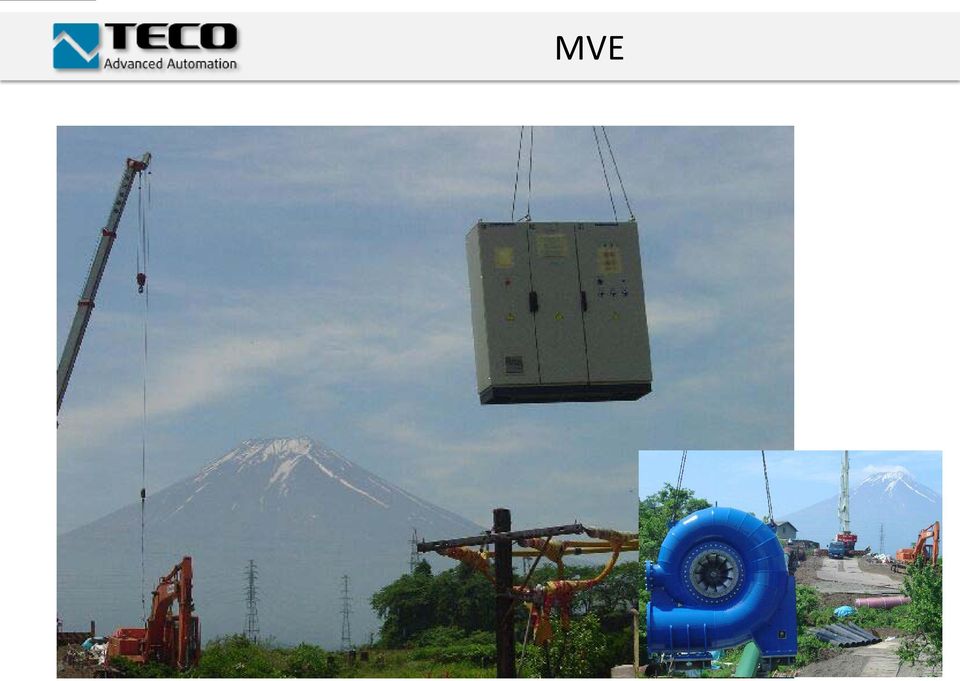

12 MVE

13 MVE Zboněk Kaplanova turbína

14

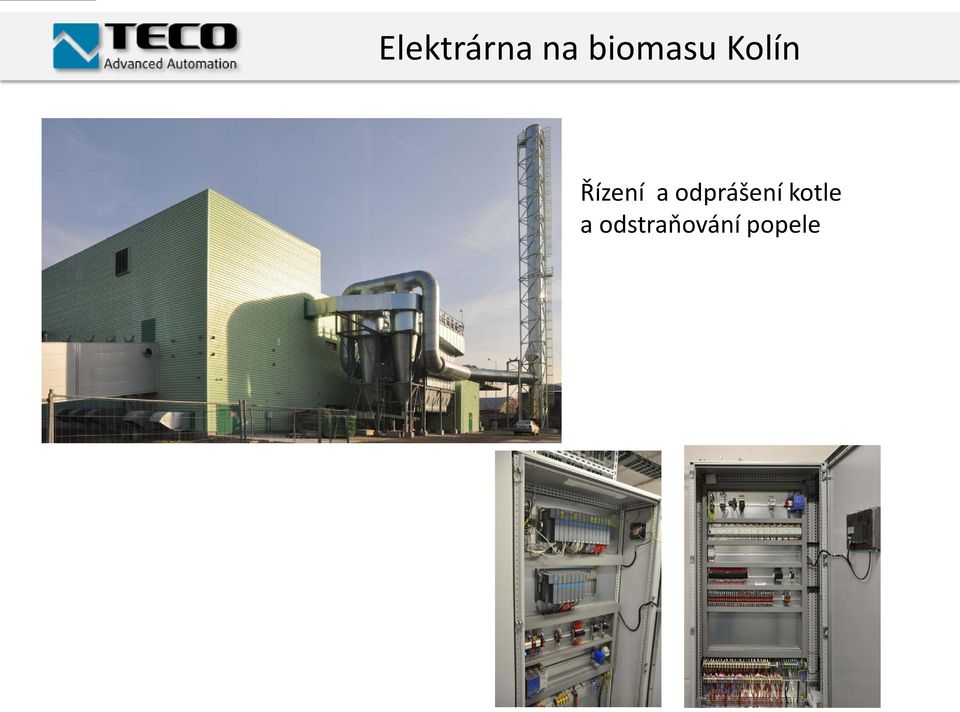

15 Elektrárna na biomasu Kolín Řízení a odprášení kotle a odstraňování popele

16 Energetika Paramo 2005 (6x TC700)

17 Podniková energetika na SŽDC?

18 Doba se mění a s ní i elektrická síť

19 26 Foxtrotů v poli FVE Vepřek

20 Připojovací rozvodna velké FVE

21 Přes Foxtroty lze FVE zapnout a vypnout

22 Foxtrot v rodinném domě

23 I v domě lze přes Foxtrot cokoliv zapnout a vypnout

24 Elektrické akumulátory v domě

25 Akumulační nádrže na teplo v praxi RD

26 Doba se mění a s ní i elektrická síť

27

28

29 Co lze ovládat Foxtrotem? Osvětlení - komplexně Spíná Stmívá Nastavuje scény a dynamické scénáře Kompletní sortiment stmívačů pro všechny typy světelných zdrojů 230V žárovky, úsporky, LED žárovky 500VA - až 16 LED žárovek najednou LED pásky, LED čipy Zářivky DALI, DSI, DMX, 0-10V

30 Francouzská restaurace Obecního domu v Praze

31 Venkovní žaluzie Docx Praha

32 S čím umí Foxtrot komunikovat? Připojí další vypínače a zásuvky Připojí svět KNX: Připojí multimediální systémy: Domácí spotřebiče Připojí klimatizace Připojí zabezpečovací ústředny a RFID zámky Řídí tepelná čerpadla Protokoly a sběrnice Komunikuje přes tablety, telefony, PC, web prohlížeče a Smart TV : Komunikuje i s dalšími Systémy postavené na Foxtrotu SCADA Aplikace na AppStore 2

33 Penetrace trhu řízených domácností, využití HDO Koncový uživatel Individuální řešení Systémový intergrátor, Projektant OEM partneři Foxtrot součástí výrobku HDO

34 Signál HDO HDO a Foxtrot je zatím jediný reálně používaný nástroj na časové řízení spotřeby v síti Foxtrot a HDO Má dedikovaný vstup pro signál HDO na úrovni 230V AC Predpověď HDO Foxtrot může číst tabulky spínacích časů přímo z internetu z aplikace PRE

35 Tecometer Zobrazení okamžité a historické spotřeby/nákladů na TV spotřebitele GPRS RF (868MHz) L1 L2 L3 N 230V AC HDMI Přes vstup HDMI zobrazí Okamžitý odběr a náklady v Kč/h Historii po dnech, měsících a roce. Zaznamenává data ve vlastní paměti i více let nazpět Zobrazuje Semafor Zelená: Šetřím Žlutá: Normal Červená: nadprůměrná spotřeba Komunikace v RF pásmu (868MHz) Zabezpečená, šifrovaná Přiřazení konkrétního elektroměru zabezpečeno přes PIN kód Přední pohled Zadní pohled

36 Tecometer komfortní indikace spotřeby/výroby na TV

37 Cena energie je proměnná v čase Cena energie se v čase mění V praxi se mění každým okamžikem O to více, čím více je v síti OZE s nepravidelnými dodávkami závislými na počasí Běžný spotřebitel má k dispozici pouze dva tarify Podnik, podnikový energetik Má nasmlouvané odběry a respektuje ¼ hodinové maximum Obchodník s elektřinou Sleduje vývoj cen na spotovém trhu Je pro něj výhoda, když má pod kontrolou operativně jak sumu zdrojů elektřiny, tak i spotřeb případně akumulací.

38 Mít energii pod kontrolou znamená komunikovat

39 Teco Route Maximální zjednodušení připojení Tecomatů do internetu Udržování trvalé komunikace mezi klientem a Tecomatem i mezi Tecomaty navzájem. Komunikace je imunní vůči výměnám nebo změnám v nastavení routerů i providerů Zabezpečená komunikace https Připojení bez veřejné IP adresy, Tecomat je zvenku neviditelný

40 Výroba, spotřeba, akumulace součet všech uzlů Akumulace Výroba Spotřeba Akumulace Výroba Spotřeba Akumulace Výroba Spotřeba Akumulace Výroba Spotřeba Virtuální akumulátor, virtuální elektrárna, virtuální spotřebič Dálkově řiditelný, respektující lokální priority poskytovatelů

41

42 Výsledek komunikuje a dává k dispozici obchodníkovi Akumulace Výroba Spotřeba Foxtrot řeší lokální priority a vše agreguje

43 Shrnutí funkcí, rolí a výhod Tecomat Foxtrot Tecomat Foxtrot je individuálně programovatelný a konfigurovatelný Individuálně naprogramované priority provozovatele, uživatele Je flexibilní a obsahuje spoustu předpřipravených funkcí Tecomat Foxtrot je správcem energií v objektu Umožňuje individuálně nabídnout zdroje/spotřeby/akumulace obchodníkovi, který tak může pro klienta dosáhnout nižší výsledné ceny za elektřinu Tecomat Foxtrot je ověřená komunikační brána i server, gateway, pracuje v cloudu Komunikuje s dispečinkem obchodníka přes internet V případě výpadku komunikace pracuje v lokálním optimálním implicitním režimu Umožňuje redundantní komunikace pro zvýšení spolehlivosti Tecomat je trvale rozvíjená stavebnice a platforma pro nová řešení a nové výzvy v širokém spektru aplikací včetně aktuálního tématu Smart Grid

44 Výzva podnikovým energetikům Zkonsolidujte v podniku energetiku Foxtrot je technicky nápomocen Pokud již máte vyřešeno, Foxtrot je možno přidat jako komunikující uzel Zkonsolidujte všechny zdroje, FVE, MVE, turbíny, bioplynové stanice, kogenerační jednotky Zkonsolidujte všechny spotřeby, Měřte hlavní uzly, vypozorujte opakovaná spotřebitelská chování Zjistěte potenciál odsunuté spotřeby a akumulace Lze nějakou spotřebu odložit z doby špičky na dobu s přebytkem energie v síti? Lze vykrýt vaši špičku z baterií a akumulátorů? Oslovte některého z technologicky připravených obchodníků s elektřinou, zda by vaše flexibilní kapacity byli schopni využít

45 Výzva obchodníkům s energií Pokud jste technologicky připravený obchodník s elektřinou, Zvažte, zda je pro vás přínosem moci modifikovat své obchody na trhu s elektřinou on-line dálkovým ovlivňování výroby a spotřeby u svých klientů Kontaktujte Teco pro technické detaily a pro možnost připojení klientů již vybavených Tecomat Foxtrotem a to jak soukromníků s chytrými domy, tak i podnikových energetik s širším repertoárem zdrojů a spotřeb. Pokud máte konkurenceschopnou nabídku, která by oslovila ty, kteří Tecomat již provozují, kontaktujte nás, budeme cestu k nim hledat společně.

46 Dotazy? Děkuji za pozornost!
