1 ING. JIŘÍ SÍTAŘ ING. JIŘÍ SÍTAŘ TECHNICKÁ ZPRÁVA J 01

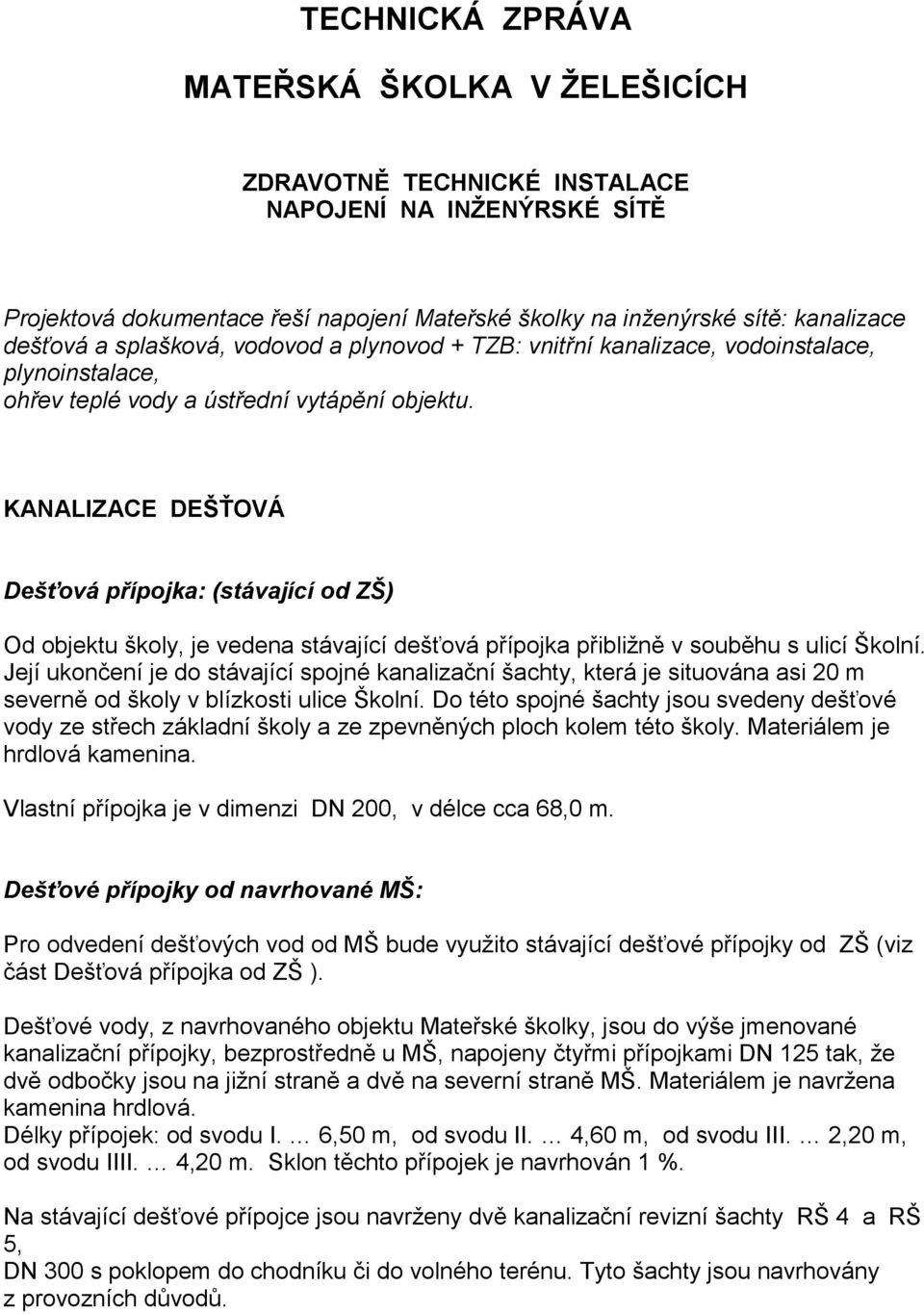

2 TECHNICKÁ ZPRÁVA MATEŘSKÁ ŠKOLKA V ŽELEŠICÍCH ZDRAVOTNĚ TECHNICKÉ INSTALACE NAPOJENÍ NA INŽENÝRSKÉ SÍTĚ Projektová dokumentace řeší napojení Mateřské školky na inženýrské sítě: kanalizace dešťová a splašková, vodovod a plynovod + TZB: vnitřní kanalizace, vodoinstalace, plynoinstalace, ohřev teplé vody a ústřední vytápění objektu. KANALIZACE DEŠŤOVÁ Dešťová přípojka: (stávající od ZŠ) Od objektu školy, je vedena stávající dešťová přípojka přibližně v souběhu s ulicí Školní. Její ukončení je do stávající spojné kanalizační šachty, která je situována asi 20 m severně od školy v blízkosti ulice Školní. Do této spojné šachty jsou svedeny dešťové vody ze střech základní školy a ze zpevněných ploch kolem této školy. Materiálem je hrdlová kamenina. Vlastní přípojka je v dimenzi DN 200, v délce cca 68,0 m. Dešťové přípojky od navrhované MŠ: Pro odvedení dešťových vod od MŠ bude využito stávající dešťové přípojky od ZŠ (viz část Dešťová přípojka od ZŠ ). Dešťové vody, z navrhovaného objektu Mateřské školky, jsou do výše jmenované kanalizační přípojky, bezprostředně u MŠ, napojeny čtyřmi přípojkami DN 125 tak, že dvě odbočky jsou na jižní straně a dvě na severní straně MŠ. Materiálem je navržena kamenina hrdlová. Délky přípojek: od svodu I. 6,50 m, od svodu II. 4,60 m, od svodu III. 2,20 m, od svodu IIII. 4,20 m. Sklon těchto přípojek je navrhován 1 %. Na stávající dešťové přípojce jsou navrženy dvě kanalizační revizní šachty RŠ 4 a RŠ 5, DN 300 s poklopem do chodníku či do volného terénu. Tyto šachty jsou navrhovány z provozních důvodů.

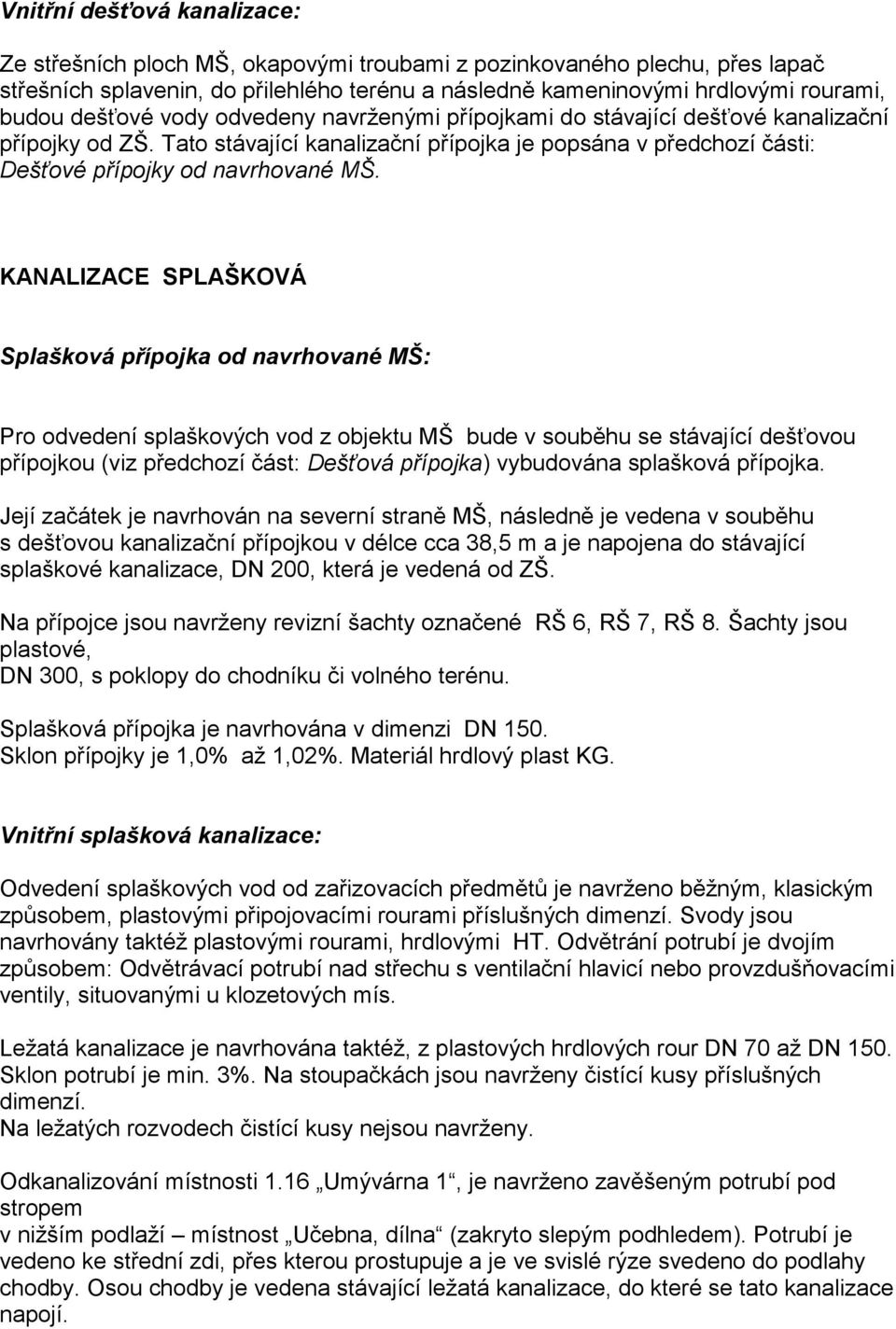

3 Vnitřní dešťová kanalizace: Ze střešních ploch MŠ, okapovými troubami z pozinkovaného plechu, přes lapač střešních splavenin, do přilehlého terénu a následně kameninovými hrdlovými rourami, budou dešťové vody odvedeny navrženými přípojkami do stávající dešťové kanalizační přípojky od ZŠ. Tato stávající kanalizační přípojka je popsána v předchozí části: Dešťové přípojky od navrhované MŠ. KANALIZACE SPLAŠKOVÁ Splašková přípojka od navrhované MŠ: Pro odvedení splaškových vod z objektu MŠ bude v souběhu se stávající dešťovou přípojkou (viz předchozí část: Dešťová přípojka) vybudována splašková přípojka. Její začátek je navrhován na severní straně MŠ, následně je vedena v souběhu s dešťovou kanalizační přípojkou v délce cca 38,5 m a je napojena do stávající splaškové kanalizace, DN 200, která je vedená od ZŠ. Na přípojce jsou navrženy revizní šachty označené RŠ 6, RŠ 7, RŠ 8. Šachty jsou plastové, DN 300, s poklopy do chodníku či volného terénu. Splašková přípojka je navrhována v dimenzi DN 150. Sklon přípojky je 1,0% až 1,02%. Materiál hrdlový plast KG. Vnitřní splašková kanalizace: Odvedení splaškových vod od zařizovacích předmětů je navrženo běžným, klasickým způsobem, plastovými připojovacími rourami příslušných dimenzí. Svody jsou navrhovány taktéž plastovými rourami, hrdlovými HT. Odvětrání potrubí je dvojím způsobem: Odvětrávací potrubí nad střechu s ventilační hlavicí nebo provzdušňovacími ventily, situovanými u klozetových mís. Ležatá kanalizace je navrhována taktéž, z plastových hrdlových rour DN 70 až DN 150. Sklon potrubí je min. 3%. Na stoupačkách jsou navrženy čistící kusy příslušných dimenzí. Na ležatých rozvodech čistící kusy nejsou navrženy. Odkanalizování místnosti 1.16 Umývárna 1, je navrženo zavěšeným potrubí pod stropem v nižším podlaží místnost Učebna, dílna (zakryto slepým podhledem). Potrubí je vedeno ke střední zdi, přes kterou prostupuje a je ve svislé rýze svedeno do podlahy chodby. Osou chodby je vedena stávající ležatá kanalizace, do které se tato kanalizace napojí.

4 Odkanalizování místnosti 1.12 Přípravna jídel 1 je obdobným způsobem. Odpadá však vedení kanalizace pod stropem, jelikož se odkanalizují pouze umývadlo, dřez, myčka nádobí a výdejní stůl. Tyto ZP mají odpady ve větší výšce nad podlahou a lze je proto vésti podél zdí, nad podlahou, až do střední zdi, přes kterou prostupují a jsou následně svedeny do podlahy chodby a napojeny do ležaté kanalizace, situované v ose chodby. Poznámka: Všechny kanalizační drážky ve zdivu budou provedeny řezáním nebo frézováním a vzniklá dutina bude po osazení potrubí dokonale vyplněna PUR pěnou. VODOVOD Přípojka vody: Voda je přivedena stávající vodovodní přípojkou z ulice 24.dubna do objektu Základní školy, do prostoru kotelny. Bezprostředně za oplocením je situována vodoměrná šachta s příslušnou vodoměrnou řadou a vodoměrem. Vstup potrubí do budovy je ocelovým potrubím DN 2. Délka stávající přípojky je 10,0 m v dimenzi DN 65, materiál ocel. Vnitřní rozvody studené, teplé vody a cirkulace: Vodovodní potrubí teplé a studené vody, cirkulace jsou do objektu MŠ vedeny chodbou ZŠ v souběhu se stávajícím rozvodem SVU, TVU, C a ÚV, uloženy na závěsech, pod stropem centrální chodby. Mezi objektem ZŠ a objektem MŠ je potrubí vedeno v podlaze spojovací chodby krčku míst.č Bezprostředně za touto spojovací chodbou je potrubí svedeno k podlaze a následně k ZP v přízemí (místn.č. 0.03, 0.02, 0.07). V místnosti č přípravna jídel 3 je rozvod TVU a SVU vyveden do vyššího patra (míst.č přípravna jídel 2 ) a stejným způsobem, podél zdí, veden k ZP v patře (míst.č. 1.03, 1.02,). Vnitřní rozvody SVU a TVU k zařizovacím předmětům budou provedeny z PVC a budou vedeny v souběhu. Páteřní rozvod, vedený centrální chodbou, je navržen z ocelových pozinkovaných trubek.všechna potrubí budou tepelně izolovány. Na rozvodech jsou u odboček z páteřního rozvodu navrženy uzávěry (kulové kohouty) příslušných dimenzí. Taktéž před umývárnami, popř. před ZP přípravny jídel, jsou navrženy uzávěry (taktéž kulové kohouty).

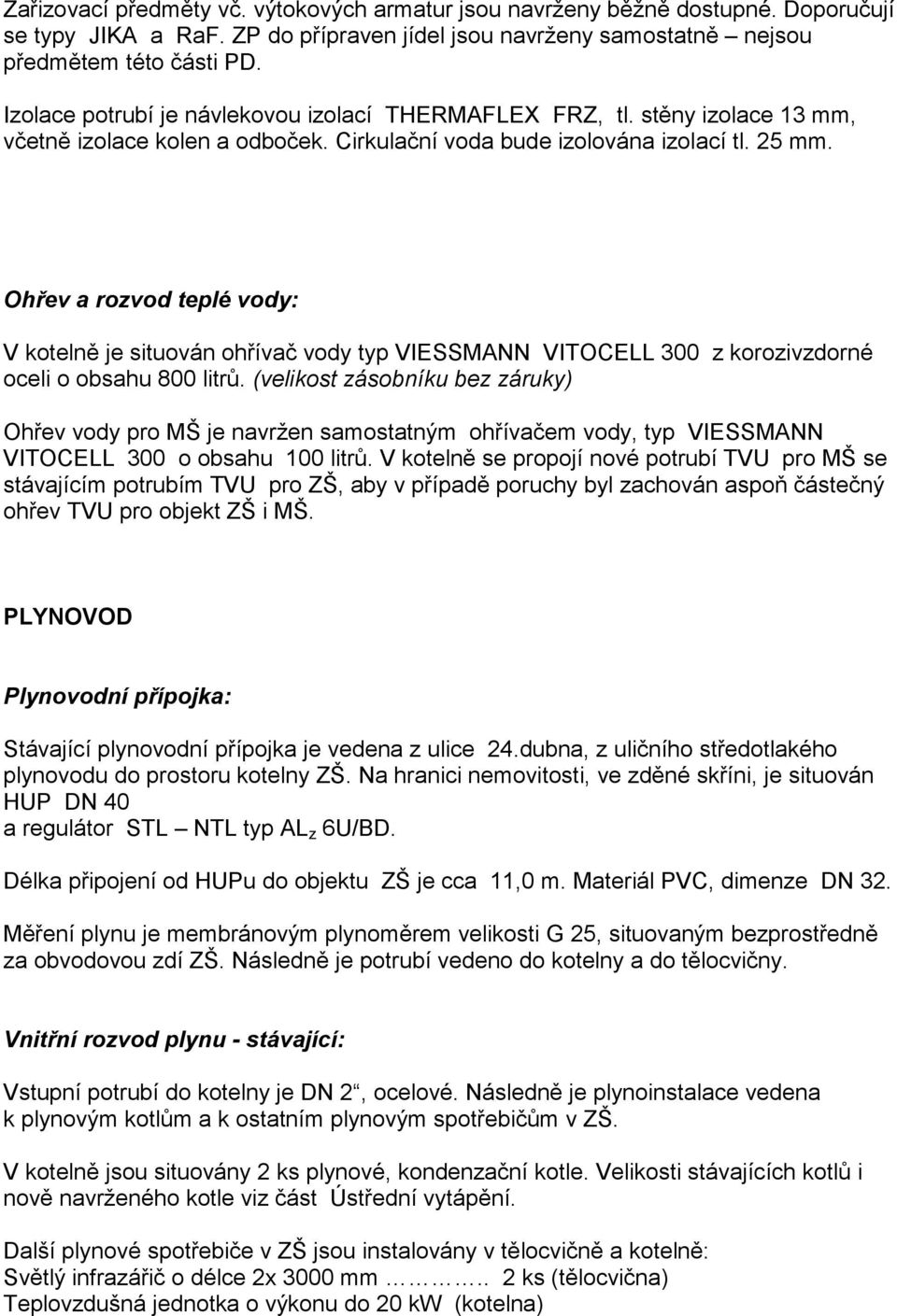

5 Zařizovací předměty vč. výtokových armatur jsou navrženy běžně dostupné. Doporučují se typy JIKA a RaF. ZP do přípraven jídel jsou navrženy samostatně nejsou předmětem této části PD. Izolace potrubí je návlekovou izolací THERMAFLEX FRZ, tl. stěny izolace 13 mm, včetně izolace kolen a odboček. Cirkulační voda bude izolována izolací tl. 25 mm. Ohřev a rozvod teplé vody: V kotelně je situován ohřívač vody typ VIESSMANN VITOCELL 300 z korozivzdorné oceli o obsahu 800 litrů. (velikost zásobníku bez záruky) Ohřev vody pro MŠ je navržen samostatným ohřívačem vody, typ VIESSMANN VITOCELL 300 o obsahu 100 litrů. V kotelně se propojí nové potrubí TVU pro MŠ se stávajícím potrubím TVU pro ZŠ, aby v případě poruchy byl zachován aspoň částečný ohřev TVU pro objekt ZŠ i MŠ. PLYNOVOD Plynovodní přípojka: Stávající plynovodní přípojka je vedena z ulice 24.dubna, z uličního středotlakého plynovodu do prostoru kotelny ZŠ. Na hranici nemovitosti, ve zděné skříni, je situován HUP DN 40 a regulátor STL NTL typ AL z 6U/BD. Délka připojení od HUPu do objektu ZŠ je cca 11,0 m. Materiál PVC, dimenze DN 32. Měření plynu je membránovým plynoměrem velikosti G 25, situovaným bezprostředně za obvodovou zdí ZŠ. Následně je potrubí vedeno do kotelny a do tělocvičny. Vnitřní rozvod plynu - stávající: Vstupní potrubí do kotelny je DN 2, ocelové. Následně je plynoinstalace vedena k plynovým kotlům a k ostatním plynovým spotřebičům v ZŠ. V kotelně jsou situovány 2 ks plynové, kondenzační kotle. Velikosti stávajících kotlů i nově navrženého kotle viz část Ústřední vytápění. Další plynové spotřebiče v ZŠ jsou instalovány v tělocvičně a kotelně: Světlý infrazářič o délce 2x 3000 mm.. 2 ks (tělocvična) Teplovzdušná jednotka o výkonu do 20 kw (kotelna)

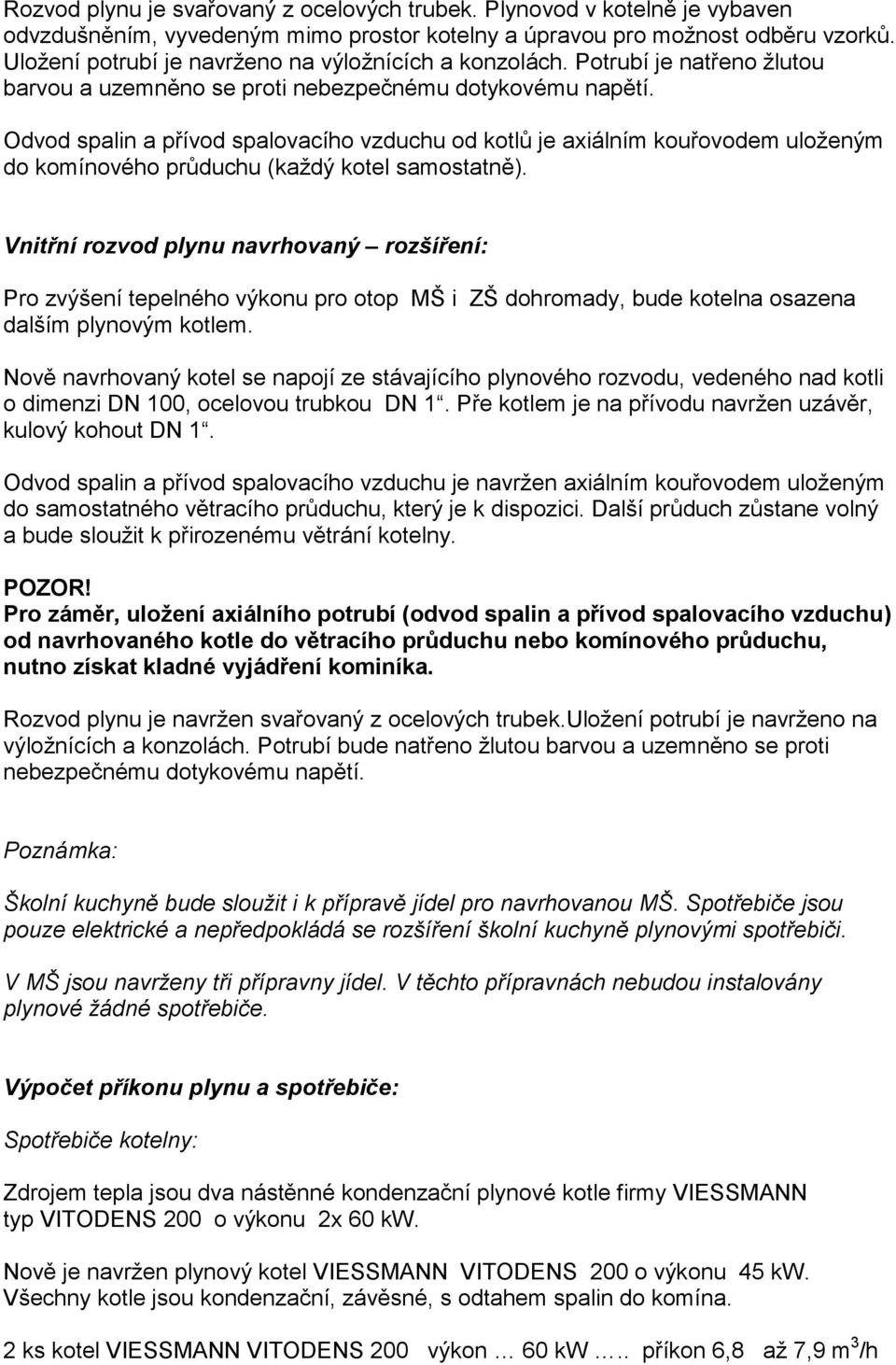

6 Rozvod plynu je svařovaný z ocelových trubek. Plynovod v kotelně je vybaven odvzdušněním, vyvedeným mimo prostor kotelny a úpravou pro možnost odběru vzorků. Uložení potrubí je navrženo na výložnících a konzolách. Potrubí je natřeno žlutou barvou a uzemněno se proti nebezpečnému dotykovému napětí. Odvod spalin a přívod spalovacího vzduchu od kotlů je axiálním kouřovodem uloženým do komínového průduchu (každý kotel samostatně). Vnitřní rozvod plynu navrhovaný rozšíření: Pro zvýšení tepelného výkonu pro otop MŠ i ZŠ dohromady, bude kotelna osazena dalším plynovým kotlem. Nově navrhovaný kotel se napojí ze stávajícího plynového rozvodu, vedeného nad kotli o dimenzi DN 100, ocelovou trubkou DN 1. Pře kotlem je na přívodu navržen uzávěr, kulový kohout DN 1. Odvod spalin a přívod spalovacího vzduchu je navržen axiálním kouřovodem uloženým do samostatného větracího průduchu, který je k dispozici. Další průduch zůstane volný a bude sloužit k přirozenému větrání kotelny. POZOR! Pro záměr, uložení axiálního potrubí (odvod spalin a přívod spalovacího vzduchu) od navrhovaného kotle do větracího průduchu nebo komínového průduchu, nutno získat kladné vyjádření kominíka. Rozvod plynu je navržen svařovaný z ocelových trubek.uložení potrubí je navrženo na výložnících a konzolách. Potrubí bude natřeno žlutou barvou a uzemněno se proti nebezpečnému dotykovému napětí. Poznámka: Školní kuchyně bude sloužit i k přípravě jídel pro navrhovanou MŠ. Spotřebiče jsou pouze elektrické a nepředpokládá se rozšíření školní kuchyně plynovými spotřebiči. V MŠ jsou navrženy tři přípravny jídel. V těchto přípravnách nebudou instalovány plynové žádné spotřebiče. Výpočet příkonu plynu a spotřebiče: Spotřebiče kotelny: Zdrojem tepla jsou dva nástěnné kondenzační plynové kotle firmy VIESSMANN typ VITODENS 200 o výkonu 2x 60 kw. Nově je navržen plynový kotel VIESSMANN VITODENS 200 o výkonu 45 kw. Všechny kotle jsou kondenzační, závěsné, s odtahem spalin do komína. 2 ks kotel VIESSMANN VITODENS 200 výkon 60 kw.. příkon 6,8 až 7,9 m 3 /h

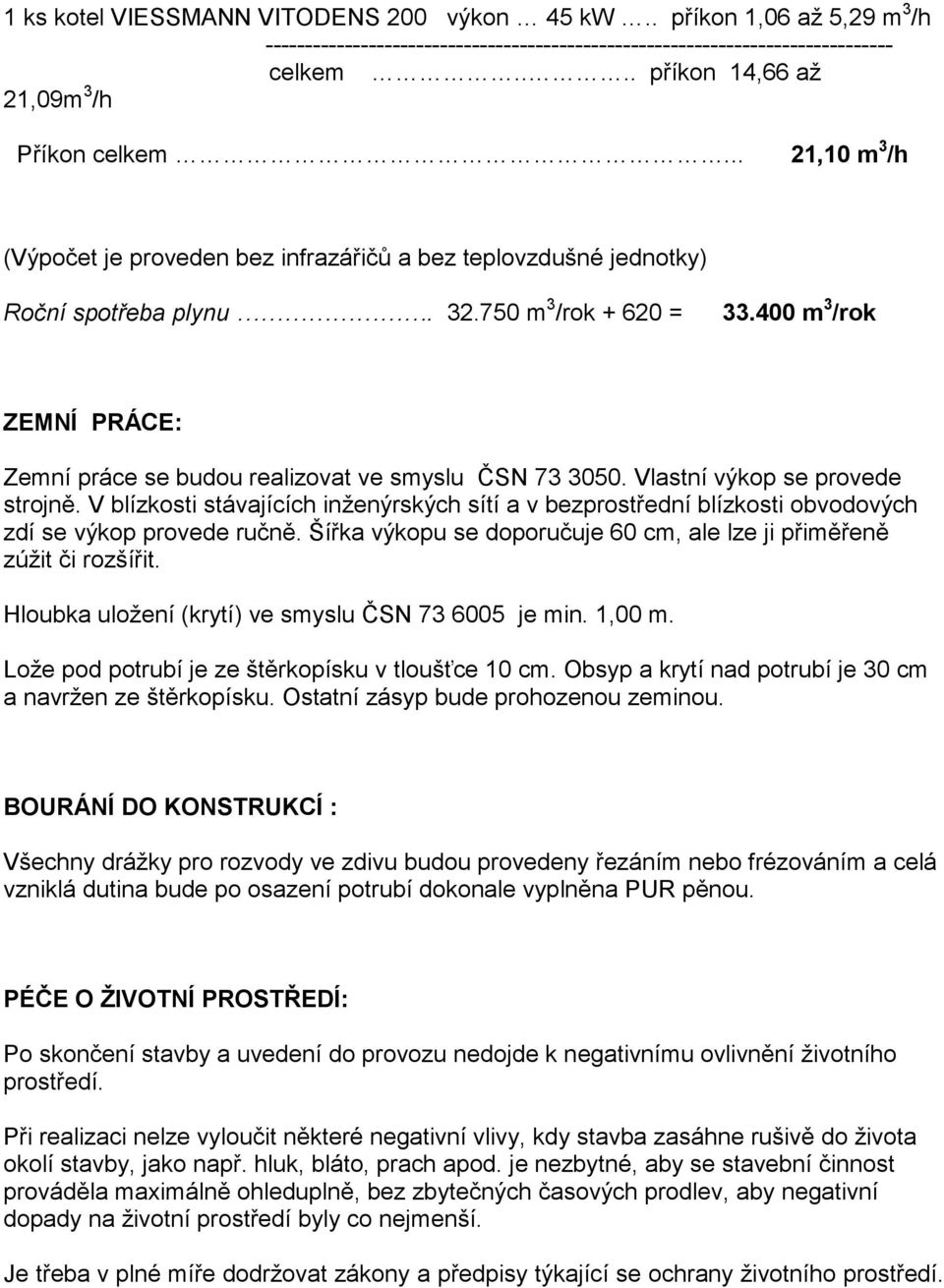

7 1 ks kotel VIESSMANN VITODENS 200 výkon 45 kw.. příkon 1,06 až 5,29 m 3 /h celkem.... příkon 14,66 až 21,09m 3 /h Příkon celkem... 21,10 m 3 /h (Výpočet je proveden bez infrazářičů a bez teplovzdušné jednotky) Roční spotřeba plynu m 3 /rok = m 3 /rok ZEMNÍ PRÁCE: Zemní práce se budou realizovat ve smyslu ČSN Vlastní výkop se provede strojně. V blízkosti stávajících inženýrských sítí a v bezprostřední blízkosti obvodových zdí se výkop provede ručně. Šířka výkopu se doporučuje 60 cm, ale lze ji přiměřeně zúžit či rozšířit. Hloubka uložení (krytí) ve smyslu ČSN je min. 1,00 m. Lože pod potrubí je ze štěrkopísku v tloušťce 10 cm. Obsyp a krytí nad potrubí je 30 cm a navržen ze štěrkopísku. Ostatní zásyp bude prohozenou zeminou. BOURÁNÍ DO KONSTRUKCÍ : Všechny drážky pro rozvody ve zdivu budou provedeny řezáním nebo frézováním a celá vzniklá dutina bude po osazení potrubí dokonale vyplněna PUR pěnou. PÉČE O ŽIVOTNÍ PROSTŘEDÍ: Po skončení stavby a uvedení do provozu nedojde k negativnímu ovlivnění životního prostředí. Při realizaci nelze vyloučit některé negativní vlivy, kdy stavba zasáhne rušivě do života okolí stavby, jako např. hluk, bláto, prach apod. je nezbytné, aby se stavební činnost prováděla maximálně ohleduplně, bez zbytečných časových prodlev, aby negativní dopady na životní prostředí byly co nejmenší. Je třeba v plné míře dodržovat zákony a předpisy týkající se ochrany životního prostředí.

8 PÉČE O BEZPEČNOST PRÁCE: Při realizaci stavby dojdou pracovníci do styku se škodlivinami, které mohou ve větší míře koncentrace nebo dlouhodobé expozici nepříznivě ovlivnit stav pracovníků. Proto při přípravě a realizaci stavby bude nutno, z hlediska bezpečnosti a ochrany zdraví, věnovat zvýšenou pozornost a dbát na dodržení všech bezpečnostních předpisů. -Vyhláška ČÚBP a ČBÚ č.21/1979 Sb., kterou se určují vyhrazená plynová zařízení a stanoví některé podmínky k zajištění bezpečnosti, ve znění vyhlášky ČÚBP a ČÚB č. 554/ Vyhláška ČÚBP č.48/1982 Sb., kterou se stanoví základní položky k zajištění bezpečnosti práce a technických zařízení ve znění vyhlášky ČÚBP a ČÚB č. 324/1990 Sb. a vyhlášky ČÚBP č. 207/ Vyhláška ČÚBP a ČÚB č. 363/2005 Sb. Bezpečnost práce a technického zařízení.. -Vyhláška ČÚBP a ČÚB č. 362/2005 Sb. Nařízení vlády o požadavcích na PB a OZPP na pracovištích s nebezpečím pádu z výšky či hloubky ZÁVĚREČNÁ USTANOVENÍ: Při realizaci nutno respektovat platné předpisy, vyhlášky a normy. Zejména je nutno dodržovat následující pravidla a normy: -Výnos FMH č.j /1990 FMH Pravidla pro provoz plynárenského zařízení -ČSN EN , Zásobování plynem 1-Všeobecné požadavky, 3-Specifické požadavky -TPG G Domovní plynovody -TPG G Připojování odběrných plynových zařízení. -TPG G Vyústění odtahů spalin od spotřebičů na plyn -ČSN Zemní práce -ČSN Prostorové uspořádání sítí technického vybavení -ČSN Elektrotechnické předpisy uzemnění a ochranné vodiče -ČSN Vnitřní kanalizace -ČSN Stokové sítě a kanalizační přípojky -ČSN Tlakové zkoušky vodovodního potrubí -ČSN Ohřívání užitkové vody -ČSN Vnitřní vodovody Brno září 2011 Vypracoval: ing.jiří Sítař

9 ING. JIŘÍ SÍTAŘ ING. JIŘÍ SÍTAŘ TECHNICKÁ ZPRÁVA J 01

10 TECHNICKÁ ZPRÁVA MATEŘSKÁ ŠKOLKA V ŽELEŠICÍCH ZDRAVOTNĚ TECHNICKÉ INSTALACE NAPOJENÍ NA INŽENÝRSKÉ SÍTĚ Projektová dokumentace řeší napojení Mateřské školky na inženýrské sítě: kanalizace dešťová a splašková, vodovod a plynovod + TZB: vnitřní kanalizace, vodoinstalace, plynoinstalace, ohřev teplé vody a ústřední vytápění objektu. KANALIZACE DEŠŤOVÁ Dešťová přípojka: (stávající od ZŠ) Od objektu školy, je vedena stávající dešťová přípojka přibližně v souběhu s ulicí Školní. Její ukončení je do stávající spojné kanalizační šachty, která je situována asi 20 m severně od školy v blízkosti ulice Školní. Do této spojné šachty jsou svedeny dešťové vody ze střech základní školy a ze zpevněných ploch kolem této školy. Materiálem je hrdlová kamenina. Vlastní přípojka je v dimenzi DN 200, v délce cca 68,0 m. Dešťové přípojky od navrhované MŠ: Pro odvedení dešťových vod od MŠ bude využito stávající dešťové přípojky od ZŠ (viz část Dešťová přípojka od ZŠ ). Dešťové vody, z navrhovaného objektu Mateřské školky, jsou do výše jmenované kanalizační přípojky, bezprostředně u MŠ, napojeny čtyřmi přípojkami DN 125 tak, že dvě odbočky jsou na jižní straně a dvě na severní straně MŠ. Materiálem je navržena kamenina hrdlová. Délky přípojek: od svodu I. 6,50 m, od svodu II. 4,60 m, od svodu III. 2,20 m, od svodu IIII. 4,20 m. Sklon těchto přípojek je navrhován 1 %. Na stávající dešťové přípojce jsou navrženy dvě kanalizační revizní šachty RŠ 4 a RŠ 5, DN 300 s poklopem do chodníku či do volného terénu. Tyto šachty jsou navrhovány z provozních důvodů.

11 Vnitřní dešťová kanalizace: Ze střešních ploch MŠ, okapovými troubami z pozinkovaného plechu, přes lapač střešních splavenin, do přilehlého terénu a následně kameninovými hrdlovými rourami, budou dešťové vody odvedeny navrženými přípojkami do stávající dešťové kanalizační přípojky od ZŠ. Tato stávající kanalizační přípojka je popsána v předchozí části: Dešťové přípojky od navrhované MŠ. KANALIZACE SPLAŠKOVÁ Splašková přípojka od navrhované MŠ: Pro odvedení splaškových vod z objektu MŠ bude v souběhu se stávající dešťovou přípojkou (viz předchozí část: Dešťová přípojka) vybudována splašková přípojka. Její začátek je navrhován na severní straně MŠ, následně je vedena v souběhu s dešťovou kanalizační přípojkou v délce cca 38,5 m a je napojena do stávající splaškové kanalizace, DN 200, která je vedená od ZŠ. Na přípojce jsou navrženy revizní šachty označené RŠ 6, RŠ 7, RŠ 8. Šachty jsou plastové, DN 300, s poklopy do chodníku či volného terénu. Splašková přípojka je navrhována v dimenzi DN 150. Sklon přípojky je 1,0% až 1,02%. Materiál hrdlový plast KG. Vnitřní splašková kanalizace: Odvedení splaškových vod od zařizovacích předmětů je navrženo běžným, klasickým způsobem, plastovými připojovacími rourami příslušných dimenzí. Svody jsou navrhovány taktéž plastovými rourami, hrdlovými HT. Odvětrání potrubí je dvojím způsobem: Odvětrávací potrubí nad střechu s ventilační hlavicí nebo provzdušňovacími ventily, situovanými u klozetových mís. Ležatá kanalizace je navrhována taktéž, z plastových hrdlových rour DN 70 až DN 150. Sklon potrubí je min. 3%. Na stoupačkách jsou navrženy čistící kusy příslušných dimenzí. Na ležatých rozvodech čistící kusy nejsou navrženy. Odkanalizování místnosti 1.16 Umývárna 1, je navrženo zavěšeným potrubí pod stropem v nižším podlaží místnost Učebna, dílna (zakryto slepým podhledem). Potrubí je vedeno ke střední zdi, přes kterou prostupuje a je ve svislé rýze svedeno do podlahy chodby. Osou chodby je vedena stávající ležatá kanalizace, do které se tato kanalizace napojí.

12 Odkanalizování místnosti 1.12 Přípravna jídel 1 je obdobným způsobem. Odpadá však vedení kanalizace pod stropem, jelikož se odkanalizují pouze umývadlo, dřez, myčka nádobí a výdejní stůl. Tyto ZP mají odpady ve větší výšce nad podlahou a lze je proto vésti podél zdí, nad podlahou, až do střední zdi, přes kterou prostupují a jsou následně svedeny do podlahy chodby a napojeny do ležaté kanalizace, situované v ose chodby. Poznámka: Všechny kanalizační drážky ve zdivu budou provedeny řezáním nebo frézováním a vzniklá dutina bude po osazení potrubí dokonale vyplněna PUR pěnou. VODOVOD Přípojka vody: Voda je přivedena stávající vodovodní přípojkou z ulice 24.dubna do objektu Základní školy, do prostoru kotelny. Bezprostředně za oplocením je situována vodoměrná šachta s příslušnou vodoměrnou řadou a vodoměrem. Vstup potrubí do budovy je ocelovým potrubím DN 2. Délka stávající přípojky je 10,0 m v dimenzi DN 65, materiál ocel. Vnitřní rozvody studené, teplé vody a cirkulace: Vodovodní potrubí teplé a studené vody, cirkulace jsou do objektu MŠ vedeny chodbou ZŠ v souběhu se stávajícím rozvodem SVU, TVU, C a ÚV, uloženy na závěsech, pod stropem centrální chodby. Mezi objektem ZŠ a objektem MŠ je potrubí vedeno v podlaze spojovací chodby krčku míst.č Bezprostředně za touto spojovací chodbou je potrubí svedeno k podlaze a následně k ZP v přízemí (místn.č. 0.03, 0.02, 0.07). V místnosti č přípravna jídel 3 je rozvod TVU a SVU vyveden do vyššího patra (míst.č přípravna jídel 2 ) a stejným způsobem, podél zdí, veden k ZP v patře (míst.č. 1.03, 1.02,). Vnitřní rozvody SVU a TVU k zařizovacím předmětům budou provedeny z PVC a budou vedeny v souběhu. Páteřní rozvod, vedený centrální chodbou, je navržen z ocelových pozinkovaných trubek.všechna potrubí budou tepelně izolovány. Na rozvodech jsou u odboček z páteřního rozvodu navrženy uzávěry (kulové kohouty) příslušných dimenzí. Taktéž před umývárnami, popř. před ZP přípravny jídel, jsou navrženy uzávěry (taktéž kulové kohouty).

13 Zařizovací předměty vč. výtokových armatur jsou navrženy běžně dostupné. Doporučují se typy JIKA a RaF. ZP do přípraven jídel jsou navrženy samostatně nejsou předmětem této části PD. Izolace potrubí je návlekovou izolací THERMAFLEX FRZ, tl. stěny izolace 13 mm, včetně izolace kolen a odboček. Cirkulační voda bude izolována izolací tl. 25 mm. Ohřev a rozvod teplé vody: V kotelně je situován ohřívač vody typ VIESSMANN VITOCELL 300 z korozivzdorné oceli o obsahu 800 litrů. (velikost zásobníku bez záruky) Ohřev vody pro MŠ je navržen samostatným ohřívačem vody, typ VIESSMANN VITOCELL 300 o obsahu 100 litrů. V kotelně se propojí nové potrubí TVU pro MŠ se stávajícím potrubím TVU pro ZŠ, aby v případě poruchy byl zachován aspoň částečný ohřev TVU pro objekt ZŠ i MŠ. PLYNOVOD Plynovodní přípojka: Stávající plynovodní přípojka je vedena z ulice 24.dubna, z uličního středotlakého plynovodu do prostoru kotelny ZŠ. Na hranici nemovitosti, ve zděné skříni, je situován HUP DN 40 a regulátor STL NTL typ AL z 6U/BD. Délka připojení od HUPu do objektu ZŠ je cca 11,0 m. Materiál PVC, dimenze DN 32. Měření plynu je membránovým plynoměrem velikosti G 25, situovaným bezprostředně za obvodovou zdí ZŠ. Následně je potrubí vedeno do kotelny a do tělocvičny. Vnitřní rozvod plynu - stávající: Vstupní potrubí do kotelny je DN 2, ocelové. Následně je plynoinstalace vedena k plynovým kotlům a k ostatním plynovým spotřebičům v ZŠ. V kotelně jsou situovány 2 ks plynové, kondenzační kotle. Velikosti stávajících kotlů i nově navrženého kotle viz část Ústřední vytápění. Další plynové spotřebiče v ZŠ jsou instalovány v tělocvičně a kotelně: Světlý infrazářič o délce 2x 3000 mm.. 2 ks (tělocvična) Teplovzdušná jednotka o výkonu do 20 kw (kotelna)

14 Rozvod plynu je svařovaný z ocelových trubek. Plynovod v kotelně je vybaven odvzdušněním, vyvedeným mimo prostor kotelny a úpravou pro možnost odběru vzorků. Uložení potrubí je navrženo na výložnících a konzolách. Potrubí je natřeno žlutou barvou a uzemněno se proti nebezpečnému dotykovému napětí. Odvod spalin a přívod spalovacího vzduchu od kotlů je axiálním kouřovodem uloženým do komínového průduchu (každý kotel samostatně). Vnitřní rozvod plynu navrhovaný rozšíření: Pro zvýšení tepelného výkonu pro otop MŠ i ZŠ dohromady, bude kotelna osazena dalším plynovým kotlem. Nově navrhovaný kotel se napojí ze stávajícího plynového rozvodu, vedeného nad kotli o dimenzi DN 100, ocelovou trubkou DN 1. Pře kotlem je na přívodu navržen uzávěr, kulový kohout DN 1. Odvod spalin a přívod spalovacího vzduchu je navržen axiálním kouřovodem uloženým do samostatného větracího průduchu, který je k dispozici. Další průduch zůstane volný a bude sloužit k přirozenému větrání kotelny. POZOR! Pro záměr, uložení axiálního potrubí (odvod spalin a přívod spalovacího vzduchu) od navrhovaného kotle do větracího průduchu nebo komínového průduchu, nutno získat kladné vyjádření kominíka. Rozvod plynu je navržen svařovaný z ocelových trubek.uložení potrubí je navrženo na výložnících a konzolách. Potrubí bude natřeno žlutou barvou a uzemněno se proti nebezpečnému dotykovému napětí. Poznámka: Školní kuchyně bude sloužit i k přípravě jídel pro navrhovanou MŠ. Spotřebiče jsou pouze elektrické a nepředpokládá se rozšíření školní kuchyně plynovými spotřebiči. V MŠ jsou navrženy tři přípravny jídel. V těchto přípravnách nebudou instalovány plynové žádné spotřebiče. Výpočet příkonu plynu a spotřebiče: Spotřebiče kotelny: Zdrojem tepla jsou dva nástěnné kondenzační plynové kotle firmy VIESSMANN typ VITODENS 200 o výkonu 2x 60 kw. Nově je navržen plynový kotel VIESSMANN VITODENS 200 o výkonu 45 kw. Všechny kotle jsou kondenzační, závěsné, s odtahem spalin do komína. 2 ks kotel VIESSMANN VITODENS 200 výkon 60 kw.. příkon 6,8 až 7,9 m 3 /h

15 1 ks kotel VIESSMANN VITODENS 200 výkon 45 kw.. příkon 1,06 až 5,29 m 3 /h celkem.... příkon 14,66 až 21,09m 3 /h Příkon celkem... 21,10 m 3 /h (Výpočet je proveden bez infrazářičů a bez teplovzdušné jednotky) Roční spotřeba plynu m 3 /rok = m 3 /rok ZEMNÍ PRÁCE: Zemní práce se budou realizovat ve smyslu ČSN Vlastní výkop se provede strojně. V blízkosti stávajících inženýrských sítí a v bezprostřední blízkosti obvodových zdí se výkop provede ručně. Šířka výkopu se doporučuje 60 cm, ale lze ji přiměřeně zúžit či rozšířit. Hloubka uložení (krytí) ve smyslu ČSN je min. 1,00 m. Lože pod potrubí je ze štěrkopísku v tloušťce 10 cm. Obsyp a krytí nad potrubí je 30 cm a navržen ze štěrkopísku. Ostatní zásyp bude prohozenou zeminou. BOURÁNÍ DO KONSTRUKCÍ : Všechny drážky pro rozvody ve zdivu budou provedeny řezáním nebo frézováním a celá vzniklá dutina bude po osazení potrubí dokonale vyplněna PUR pěnou. PÉČE O ŽIVOTNÍ PROSTŘEDÍ: Po skončení stavby a uvedení do provozu nedojde k negativnímu ovlivnění životního prostředí. Při realizaci nelze vyloučit některé negativní vlivy, kdy stavba zasáhne rušivě do života okolí stavby, jako např. hluk, bláto, prach apod. je nezbytné, aby se stavební činnost prováděla maximálně ohleduplně, bez zbytečných časových prodlev, aby negativní dopady na životní prostředí byly co nejmenší. Je třeba v plné míře dodržovat zákony a předpisy týkající se ochrany životního prostředí.

16 PÉČE O BEZPEČNOST PRÁCE: Při realizaci stavby dojdou pracovníci do styku se škodlivinami, které mohou ve větší míře koncentrace nebo dlouhodobé expozici nepříznivě ovlivnit stav pracovníků. Proto při přípravě a realizaci stavby bude nutno, z hlediska bezpečnosti a ochrany zdraví, věnovat zvýšenou pozornost a dbát na dodržení všech bezpečnostních předpisů. -Vyhláška ČÚBP a ČBÚ č.21/1979 Sb., kterou se určují vyhrazená plynová zařízení a stanoví některé podmínky k zajištění bezpečnosti, ve znění vyhlášky ČÚBP a ČÚB č. 554/ Vyhláška ČÚBP č.48/1982 Sb., kterou se stanoví základní položky k zajištění bezpečnosti práce a technických zařízení ve znění vyhlášky ČÚBP a ČÚB č. 324/1990 Sb. a vyhlášky ČÚBP č. 207/ Vyhláška ČÚBP a ČÚB č. 363/2005 Sb. Bezpečnost práce a technického zařízení.. -Vyhláška ČÚBP a ČÚB č. 362/2005 Sb. Nařízení vlády o požadavcích na PB a OZPP na pracovištích s nebezpečím pádu z výšky či hloubky ZÁVĚREČNÁ USTANOVENÍ: Při realizaci nutno respektovat platné předpisy, vyhlášky a normy. Zejména je nutno dodržovat následující pravidla a normy: -Výnos FMH č.j /1990 FMH Pravidla pro provoz plynárenského zařízení -ČSN EN , Zásobování plynem 1-Všeobecné požadavky, 3-Specifické požadavky -TPG G Domovní plynovody -TPG G Připojování odběrných plynových zařízení. -TPG G Vyústění odtahů spalin od spotřebičů na plyn -ČSN Zemní práce -ČSN Prostorové uspořádání sítí technického vybavení -ČSN Elektrotechnické předpisy uzemnění a ochranné vodiče -ČSN Vnitřní kanalizace -ČSN Stokové sítě a kanalizační přípojky -ČSN Tlakové zkoušky vodovodního potrubí -ČSN Ohřívání užitkové vody -ČSN Vnitřní vodovody Brno září 2011 Vypracoval: ing.jiří Sítař

17 RŠ 0 204,30 (203,36) místo napojení 204,41 (203,36) RŠ 2 204,41 (203,34) /1 LEGENDA : navrhované napojení splaškové kanalizace PVC DN 150 navrhované napojení a náhrada dešťové kanalizace PVC DN 125 a DN 200 stávající splašková kanalizace stávající dešťová kanalizace DN 150 1% 7.3m RŠ 8 204,41 (203,39) RŠ 3 revizní kanalizační šachta PVC DN 300, poklop PVC do voln. terénu ostatní sítě TZB DN 150 1% 26m NAPOJENÍ DEŠŤ K. : MATEŘSKÁ ŠKOLA - rekonstrukce části stáv. b RŠ 6 205, (203,65) DN 150 1% 8,6m MATEŘSKÁ ŠKOLA - přístavba I RŠ 7 204,93 (203,65) III RŠ 5 205,45 (204,23) / IV II RŠ 3 204,93 (203,97) 9 RŠ 4 205,02 (204,13) hranice poz ±0=208,30 649/3 VED. PROJEKTANT : ING. VÍTEK TICHÝ - od svodu I. DN 125 dl. 4,7m spád 1% kamenina hrdlová KG - od svodu II. DN 125 dl. 3,6m spád 1% kamenina hrdlová KG - od svodu III. DN 125 dl. 2,6m spád 1% kamenina hrdlová KG - od svodu IV. DN 125 dl. 2,6m spád 1% kamenina hrdlová KG POZNÁMKY : - poloha podzemních částí sití TZB je pouze orientační, před započetím stavby budou všechny sítě na pozemku důkladně zaměřeny, při zemních pracech je třeba postupovat s opatrností. AUTOR : ING. ARCH. MAREK TICHÝ PROJEKTANT : ING. JIŘÍ SÍTAŘ VYPRACOVAL : ING. JIŘÍ SÍTAŘ INVESTOR : obec Želešice Mateřská škola Želešice - dostavba stávající budovy ZŠ PROJEKČNÍ STUPEŇ : DOKUMENTACE PRO STAVEBNÍ POVOLENÍ DATUM : SPECIALIZ. : Č. ZAKÁZKY : 9/2011 STAVEBNÍ ČÁST Ž/1-10 ČÍSLO PARÉ : ul. ŠKOLNÍ ZÁKLADNÍ ŠKOLA SITUACE ZTI - venkovní kanalizace MEŘÍTKO : ČÍSLO VÝKRESU : 1:500 J 02

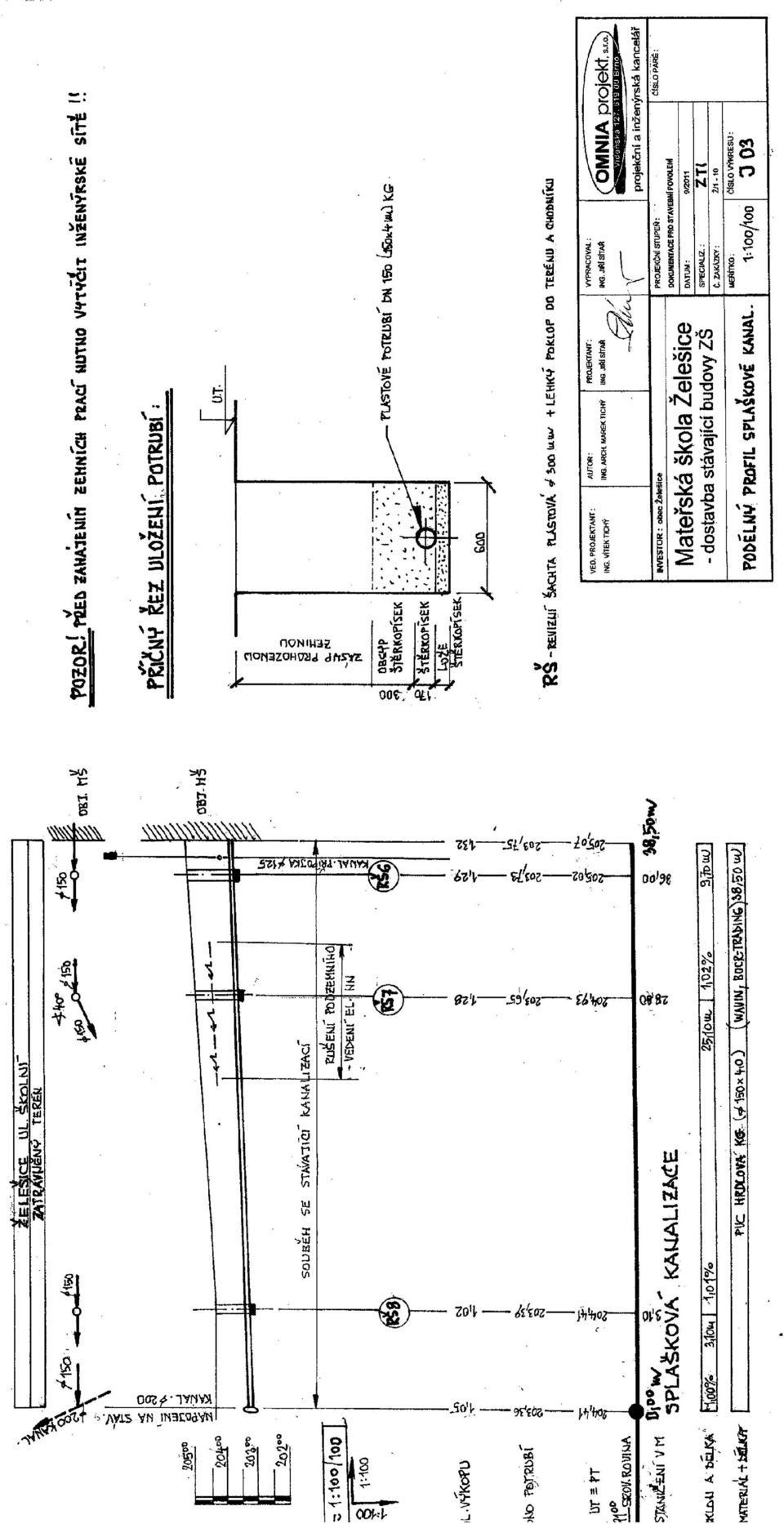

18

19 stávající chodba nový jídelní výtah předpokládané trasy spl. kanalizace PVC DN 100 vedeno ve stěně stávající kotelna DN 100 stávající učebna (dílna) I. stávající splašková kanalizace v chodbě DN DN 70 (50) napojeno do odpadní stoupačky st. umyvadla DN 50 DN 100 II. PVC DN 70 vedeno pod stropem DN 70 předpokládané trasy spl. kanalizace DN 100 stávající kuchyně ZŠ IV. DN 100 LEGENDA : ostatní rozvody : SVU, TVU, C, ÚV kanalizace splašková kanalizace dešťová stoupací vedení resp. dešťový svod stávající část dešť. kanalizace PVC DN 200 RŠ PVC 300 svod PVC DN 125 svod PVC DN stoupačky třída 3 (25 dětí) 100,3 m2 nová dešť. kanalizace v pův. trase PVC DN 200 PVC DN 100 odpadní novodur DN 50 PVC DN 100 PVC DN sklad lehátek 3 4,3 m2 jídelní výtah 0.04 schodiště 12,8 m2 DN přípravna jídel 3 5,0 m2 DN umývárna 3 15,7 m2 DN 100 V. svod PVC DN 125 DN 100 umyvadlo dřez, myčka III. 1 x sprcha 5 x WC 5 x umyvadlo PVC DN 70 RŠ PVC 300 nová spl. kanal. PVC DN 150 RŠ PVC 300 stávající část dešť. kanalizace PVC DN 200 PVC DN 125 PVC DN 125 POZNÁMKY : - Přesnější polohy vývodů pro zařizovací předměty bude rozhodnuto během provádění stavby - Potrubí je navrženo v drážkách nebo v podvěsu z PVC trubek v drážkách izolovaných mirelonem. - WC mísy budou kombinované s keramickou nádržkou. - Všechny drážky pro rozvody ve zdivu budou provedeny řezáním nebo frézováním a celá vzniklá dutina bude po osazení potrubí dokonale vyplněna PUR pěnou zádveří 1,3 m úklid 1,1 m úniková pož, schodiště 5,9 m2 1 x výlevka 1.NP ±0=208,30 VED. PROJEKTANT : AUTOR : PROJEKTANT : VYPRACOVAL : ING. VÍTEK TICHÝ ING. ARCH. MAREK TICHÝ ING. JIŘÍ SÍTAŘ ING. JIŘÍ SÍTAŘ INVESTOR : obec Želešice PROJEKČNÍ STUPEŇ : Mateřská škola Želešice - dostavba stávající budovy ZŠ ZTI - kanalizace DOKUMENTACE PRO STAVEBNÍ POVOLENÍ DATUM : 9/2011 SPECIALIZ. : STAVEBNÍ ČÁST Č. ZAKÁZKY : Ž/1-10 MEŘÍTKO : ČÍSLO VÝKRESU : PŮDORYS 1.PP 1:100 J 04 ČÍSLO PARÉ :

20 1.20 šatna zaměstn. 9,2 m2 WC mísa je napojena v místě stávající odpadní novodur DN 50 napojeno na stávající rozvody v místě 1.19 WC zam. 1,6 m umývarna 2,4 m chodba 2,9 m jídelní výtah 7,4 m2 67 skříněk a 221mm 1.21 schodišť. hala 73,5 m chodba 75,5 m2 nový jídelní výtah 1.11 kancelář 18,0 m2 IV. DN třída ZŠ 73,5 m2 PVC DN 100 vedeno pod stropem mezi průvlaky, zakryto SDK podhledem PVC DN x sprcha 5 x WC I sklad lehátek 2 5,1 m Umývárna 1 12,8 m2 5 x umyvadlo DN 70 (50) odpadní novodur DN třída 1 (18 dětí) 73,5 m2 DN 50 umyvadlo II přípravna jídel 1 7,4 m2 myčka dřez DN sklad špinav. prádla ,1 m2 úklid 1,8 m sklad čistého prádla 7,3 m sklad DKP 12,1 m chodba 9.2 m sklad lehátek 2 6,2 m2 PVC DN 70 vedeno v podlaze 0.04 schodiště 15.6 m2 dřez, myčka DN 70 1,5m nad spotř., zazátkovat DN 70 odpadní novodur DN 50 jídelní výtah 1.03 přípravna jídel 2 8,5 m2 umyvadlo DN 70 III. LEGENDA : ostatní rozvody : SVU, TVU, C, ÚV kanalizace splašková kanalizace dešťová stoupací vedení resp. dešťový svod odpadní novodur 1.01 DN 50 třída 2 (24 dětí) 94,4 m2 PVC DN 100 PVC DN Umývárna 2 15,7 m2 1 x sprcha 5 x WC 5 x umyvadlo DN 100 V. DN 100 odvětraná do střešního komínku 0.08 úniková pož, schodiště 5,9 m2 POZNÁMKY : - Přesnější polohy vývodů pro zařizovací předměty bude rozhodnuto během provádění stavby - Potrubí je navrženo v drážkách nebo v podvěsu z PVC trubek v drážkách izolovaných mirelonem. - WC mísy budou kombinované s keramickou nádržkou. - Všechny drážky pro rozvody ve zdivu budou provedeny řezáním nebo frézováním a celá vzniklá dutina bude po osazení potrubí dokonale vyplněna PUR pěnou. 1.NP ±0=208,30 VED. PROJEKTANT : ING. VÍTEK TICHÝ AUTOR : ING. ARCH. MAREK TICHÝ PROJEKTANT : ING. JIŘÍ SÍTAŘ VYPRACOVAL : ING. JIŘÍ SÍTAŘ INVESTOR : obec Želešice Mateřská škola Želešice - dostavba stávající budovy ZŠ ZTI - kanalizace PŮDORYS 1.NP PROJEKČNÍ STUPEŇ : DOKUMENTACE PRO STAVEBNÍ POVOLENÍ DATUM : 9/2011 SPECIALIZ. : STAVEBNÍ ČÁST Č. ZAKÁZKY : Ž/1-10 MEŘÍTKO : ČÍSLO VÝKRESU : 1:100 J 05 ČÍSLO PARÉ :

21 napojeno na rozvod v kotelně viz samostatný výkres stávající kotelna stávající chodba vedeno pod stropem na závěsech DN 1, DN 1 izol. stávající vedení SV, TV, C, 2x ÚT stávající učebna (dílna) I. 2x kulový kohout DN 1 stoupačky 2x DN 1 izol. stoupačky 2x DN 1/2 izol. nový jídelní výtah 2x kulový kohout DN 1/2 II. 2x kulový kohout DN 1/2 stoupačky 2x DN 1/2 izol. 2x DN 1/2 izol. SVU DN 5/4 TVU DN 5/4 izol., C DN 3/4 izol. stávající kuchyně ZŠ kulový kohout DN 3/4 2x kulový kohout DN 1/2 stoupačky 2x DN 1/2 izol. IV. 2x kulový kohout DN 5/4 2x DN 5/4 izol. stoupačky 2x DN 5/ sklad lehátek 3 4,3 m2 T 212 1/2 jídelní výtah 0.04 schodiště 12,8 m2 2x DN 1/2 izol přípravna jídel 3 5,0 m2 umyvadlo dřez, myčka III. stoupačky 2x DN 1 4x kulov. kohout DN 1 LEGENDA : stávající rozvody : SVU, TVU, C, 2x ÚV TVU (teplá voda) C (cirkulace) 0.01 třída 3 (25 dětí) 100,3 m2 2 x DN 1/2 izol., 2x DN 1 izol umývárna 3 15,7 m2 2x DN 3/4 izol. 1 x sprcha 5 x WC 5 x umyvadlo dětské dětské SVU (studená voda) stoupací vedení 0.06 zádveří 1,3 m úklid 1,1 m úniková pož, schodiště 5,9 m2 1 x výlevka POZNÁMKY : - Přesnější polohy vývodů pro zařizovací předměty bude rozhodnuto během provádění stavby - Nopojení přístavby je realizováno pod žb deskou mostku ve vrstvě tepelné izolace. V místě dilatační spáry musí mít prostupy dostatečnou rezervu pro odlišné sedání přístavby. - Potrubí je navrženo v drážkách nebo v podvěsu z PVC trubek izolovaných mirelonem. - Zařizovací předměty zdravotechniky budou jednoduchých geometrických tvarů, konkrétní typy budou vybrány během provádění stavby. WC mísy budou kombinované s keramickou nádržkou. - Baterie budou jednoduchých geometrických tvarů, konkrétní typy budou vybrány během provádění stavby. Sprchové kouty budou mít nástěnné baterie s hlavovou i ruční sprchou s termostatem. Umyvadla budou mít stojánkové baterie s pákou pro množství vody, míchání bude přednastaveno na vlažnou vodu. Výlevky budou mít nástěnné baterié pákové. - Všechny drážky pro rozvody ve zdivu budou provedeny řezáním nebo frézováním a celá vzniklá dutina bude po osazení potrubí dokonale vyplněna PUR pěnou. - Izolace potrubí je návlekovou izolací THERMAFLEX FRZ, tl. stěny izolace 13 mm, včetně izolace kolen a odboček. Cirkulační voda bude izolována izolací tl. 25 mm. 1.NP ±0=208,30 VED. PROJEKTANT : ING. VÍTEK TICHÝ AUTOR : ING. ARCH. MAREK TICHÝ PROJEKTANT : ING. JIŘÍ SÍTAŘ VYPRACOVAL : ING. JIŘÍ SÍTAŘ INVESTOR : obec Želešice PROJEKČNÍ STUPEŇ : Mateřská škola Želešice - dostavba stávající budovy ZŠ ZTI - vodovod DOKUMENTACE PRO STAVEBNÍ POVOLENÍ DATUM : 9/2011 SPECIALIZ. : STAVEBNÍ ČÁST Č. ZAKÁZKY : Ž/1-10 MEŘÍTKO : ČÍSLO VÝKRESU : PŮDORYS 1.PP 1:100 J 06 ČÍSLO PARÉ :

22 1.20 šatna zaměstn. 9,2 m2 WC mísa je napojena v místě stávající napojeno na stávající rozvody v místě 2 x DN 1/2 izol., 1.19 WC zam. 1,6 m umývarna 2,4 m chodba 2,9 m jídelní výtah 7,4 m2 67 skříněk a 221mm 1.21 schodišť. hala 73,5 m třída ZŠ 73,5 m2 SVU DN 1/2 izol., TVU DN 3/4 izol. 1 x sprcha 5 x WC dětské 1.15 sklad lehátek 2 5,1 m Umývárna 1 12,8 m třída 1 (18 dětí) 73,5 m chodba 75,5 m2 nový jídelní výtah 1.12 přípravna jídel 1 7,4 m kancelář 18,0 m2 I. IV. stoupačky 2x DN 1 5 x umyvadlo dětské 2x DN 1 izol. 2 x DN 1/2 izol., stoupačky 2x DN 1/2 umyvadlo II. stoupačky 2x DN 1/2 T 212 1/2 dřez, myčka 1.09 sklad špinav. prádla ,1 m2 úklid 1,8 m sklad čistého prádla 7,3 m sklad DKP 12,1 m2 stoupačky 2x DN 1/ chodba 9.2 m sklad lehátek 2 6,2 m2 T 212 1/ schodiště 15.6 m2 dřez, myčka 1.03 přípravna jídel 2 8,5 m2 III. jídelní výtah umyvadlo 2x DN 1 izol. LEGENDA : stávající rozvody : SVU, TVU, C, 2x ÚV TVU (teplá voda) C (cirkulace) 1.01 třída 2 (24 dětí) 94,4 m2 stoupačky 2x DN Umývárna 2 15,7 m2 1 x sprcha 5 x WC 5 x umyvadlo dětské dětské TVU DN 3/4 izol., SVU DN 1/2 izol. SVU (studená voda) stoupací vedení 0.08 úniková pož, schodiště 5,9 m2 POZNÁMKY : - Přesnější polohy vývodů pro zařizovací předměty bude rozhodnuto během provádění stavby - Nopojení přístavby je realizováno pod žb deskou mostku ve vrstvě tepelné izolace. V místě dilatační spáry musí mít prostupy dostatečnou rezervu pro odlišné sedání přístavby. - Potrubí je navrženo v drážkách nebo v podvěsu z PVC trubek izolovaných mirelonem. - Zařizovací předměty zdravotechniky budou jednoduchých geometrických tvarů, konkrétní typy budou vybrány během provádění stavby. WC mísy budou kombinované s keramickou nádržkou. - Baterie budou jednoduchých geometrických tvarů, konkrétní typy budou vybrány během provádění stavby. Sprchové kouty budou mít nástěnné baterie s hlavovou i ruční sprchou s termostatem. Umyvadla budou mít stojánkové baterie s pákou pro množství vody, míchání bude přednastaveno na vlažnou vodu. Výlevky budou mít nástěnné baterié pákové. 1.NP ±0=208,30 VED. PROJEKTANT : ING. VÍTEK TICHÝ AUTOR : ING. ARCH. MAREK TICHÝ PROJEKTANT : ING. JIŘÍ SÍTAŘ VYPRACOVAL : ING. JIŘÍ SÍTAŘ - Všechny drážky pro rozvody ve zdivu budou provedeny řezáním nebo frézováním a celá vzniklá dutina bude po osazení potrubí dokonale vyplněna PUR pěnou. - Izolace potrubí je návlekovou izolací THERMAFLEX FRZ, tl. stěny izolace 13 mm, včetně izolace kolen a odboček. Cirkulační voda bude izolována izolací tl. 25 mm. INVESTOR : obec Želešice Mateřská škola Želešice - dostavba stávající budovy ZŠ ZTI - vodovod PŮDORYS 1.NP PROJEKČNÍ STUPEŇ : DOKUMENTACE PRO STAVEBNÍ POVOLENÍ DATUM : 9/2011 SPECIALIZ. : STAVEBNÍ ČÁST Č. ZAKÁZKY : Ž/1-10 MEŘÍTKO : ČÍSLO VÝKRESU : 1:100 J 07 ČÍSLO PARÉ :

23 +4,100 +3,120 POROTHERM cihla 17,5 Profi AKUSTICKÝ PODHLED -0,880 +0,120 +1,300 ±0=208,30 1.NP AKUSTICKÝ PODHLED JÍDELNÍ VÝTAH např. SEMO MB60-2,700 dilatační spára ±0=208,30 1.NP -3,450 1.PP LEGENDA : stávající rozvody : SVU, TVU, C, 2x ÚV 1.NP ±0=208,30 VED. PROJEKTANT : AUTOR : PROJEKTANT : VYPRACOVAL : TVU (teplá voda) ING. VÍTEK TICHÝ ING. ARCH. MAREK TICHÝ ING. JIŘÍ SÍTAŘ ING. JIŘÍ SÍTAŘ C (cirkulace) POZNÁMKY : SVU (studená voda) - Nopojení přístavby je realizováno pod žb deskou mostku ve vrstvě tepelné izolace. V místě dilatační spáry musí mít prostupy dostatečnou rezervu pro odlišné sedání přístavby. - Potrubí je navrženo v drážkách nebo v podvěsu z PVC trubek izolovaných mirelonem. INVESTOR : obec Želešice PROJEKČNÍ STUPEŇ : Mateřská škola Želešice - dostavba stávající budovy ZŠ ZTI - vodovod DOKUMENTACE PRO STAVEBNÍ POVOLENÍ DATUM : 9/2011 SPECIALIZ. : STAVEBNÍ ČÁST Č. ZAKÁZKY : Ž/1-10 MEŘÍTKO : ČÍSLO VÝKRESU : napojení přístavby ŘEZ A-A 1:100 J 08 ČÍSLO PARÉ :

24 +12, , , ,880 +4,000 +3,120 typ. komínek +4,000 typ. komínek +1,100 +1,100 +0,110 +0, ±0, V. -2,950 čistící kus čistící kus 1.PP čistící kus čistící kus -3,400-3, splašk. kan. PVC DN 150-4,000 dešť. kan. PVC DN 200 LEGENDA : ostatní rozvody : SVU, TVU, C, ÚV 1.NP ±0=208,30 VED. PROJEKTANT : AUTOR : PROJEKTANT : VYPRACOVAL : kanalizace splašková ING. VÍTEK TICHÝ ING. ARCH. MAREK TICHÝ ING. JIŘÍ SÍTAŘ ING. JIŘÍ SÍTAŘ kanalizace dešťová POZNÁMKY : stoupací vedení resp. dešťový svod - Přesnější polohy vývodů pro zařizovací předměty bude rozhodnuto během provádění stavby - Potrubí je navrženo v drážkách nebo v podvěsu z PVC trubek v drážkách izolovaných mirelonem. INVESTOR : obec Želešice PROJEKČNÍ STUPEŇ : Mateřská škola Želešice - dostavba stávající budovy ZŠ ZTI - kanalizace, svody a stoupačky DOKUMENTACE PRO STAVEBNÍ POVOLENÍ DATUM : 9/2011 SPECIALIZ. : STAVEBNÍ ČÁST Č. ZAKÁZKY : Ž/1-10 MEŘÍTKO : ČÍSLO VÝKRESU : POHLED JIŽNÍ A SEVERNÍ 1:100 J 09 ČÍSLO PARÉ :
