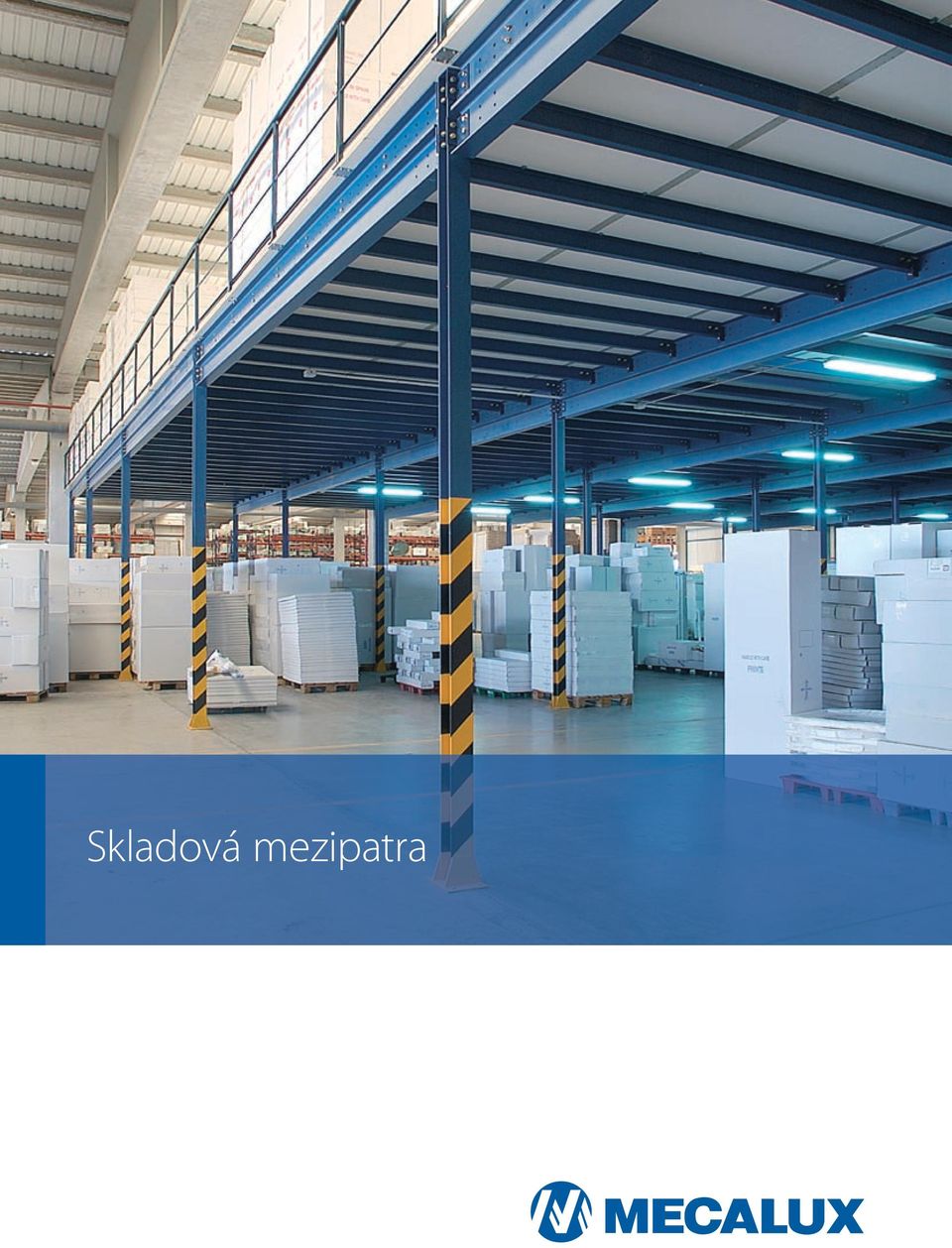

1 Skladová mezipatra

2 Skladová mezipatra umožňují maximální využití objemu objektu, neboť znásobují původní podlahovou plochu. Mohou být použita v celém prostoru objektu, anebo pouze částečně využívat jeho nejvyšší partie. Používání skladových mezipater je ideálním řešením, které umožňuje přizpůsobit skladový prostor individuálním potřebám. Výhody - Rychlá a snadná montáž - Poměrně snadná modifikace struktury, umožňující demontáž a zpětné použití částí mezipatra po opětném provedení výpočtů instalace. - Přizpůsobivost konkrétním potřebám klienta díky velké variabilitě dostupných velikostí, typů podlah, konstrukčních systémů, atd. - Možnost doplnění různými regálovými systémy. Při projektování mezipatra je nutné počítat s jeho určením pro co bude použito, rozměry skladu, druhem skladovaného materiálu a používanými přepravními prostředky určenými k manipulaci se skladovaným materiálem, aby bylo možné vhodně rozmístit takové prvky, jako schody, zábradlí a prostory k naložení a vyložení palet. Do konstrukce mezipater je možno dodatečně namontovat výtahy a jeřáby, které ulehčí přemisťování materiálu do jiných pater.

3 3

4 Příklady použití Skladová mezipatra lze použít mnoha různými způsoby. Mohou být použita jako: - Skladový prostor - Prostor ke skladování nebo montáži komponentů - Prostor k přípravě zakázek - Kancelářské a sociální prostory Využití prostoru pod mezipatrem jako pracovního prostoru, nebo jako prostoru k přípravě zakázek, a umístění kanceláře na mezipatře. Příklad instalace dvoupodlažního mezipatra. Na prvním podlaží jsou regály určené ke skladování rozměrově středních a malých objektů, a prostor ke kompletaci zakázek. Na druhém podlaží jsou skladovány objekty velké a méně používané. Mezipatro je spojeno s policovými regály pomocí lávek, které vytvářejí zároveň prostor k odběru a přípravě zakázek. Nákladní výtah u mezipatra umožňuje dopravu zboží do různých pater. Mezipatro s kancelářskými prostory. 4 Skladová mezipatra

5 Využití víceúrovňového mezipatra jako prostoru k třídění a skladování oděvů. Součástí konstrukce jsou nosníky, na kterých je oděv zavěšen. Využití prostoru pod mezipatrem k montáži elektrických skříní a umístění skladového prostoru na mezipatře. Umístění prostoru třídění dokumentace nad nakládacími prostory. Pásové dopravníky jsou zavěšeny pod konstrukcí mezipatra. Skladovací prostor je rozdělen na prostor určený ke skladování velkých předmětů (pod mezipatrem) a na prostor ke skladování malých a středních předmětů na regálech, které jsou součástí mezipatra. 5

6 Konstrukční systémy Mecalux nabízí různé konstrukční systémy. Jejich použití závisí na zatížení, vzdálenosti jednotlivých sloupů a vzpěr, a na tom, k čemu bude mezipatro určeno. Nejčastěji je požíván systém SIGMA nebo systém GL. Tyto systémy jsou zhotoveny z nosníků válcovaných za tepla a ze standardních profilů IPN nebo IPE. Systém GL Je ideální pro velká rozpětí sloupů a vzpěr a pro střední a velké kusy zboží. Snadná montáž a demontáž jednotlivých částí vyplývá z použití šroubů, jako spojovacích prvků. Tento konstrukční systém umožňuje montáž víceúrovňových mezipater Základní prvky 1) Sloupy 2) Hlavní nosníky 3) Příčné nosníky 4) Podlaha 5) Úhlové úchyty trámů 6) Spojovací prvky 7) Patky 8) Kotvy 9) Schody 10) Zábradlí 11) Kyvadlová branka Skladová mezipatra

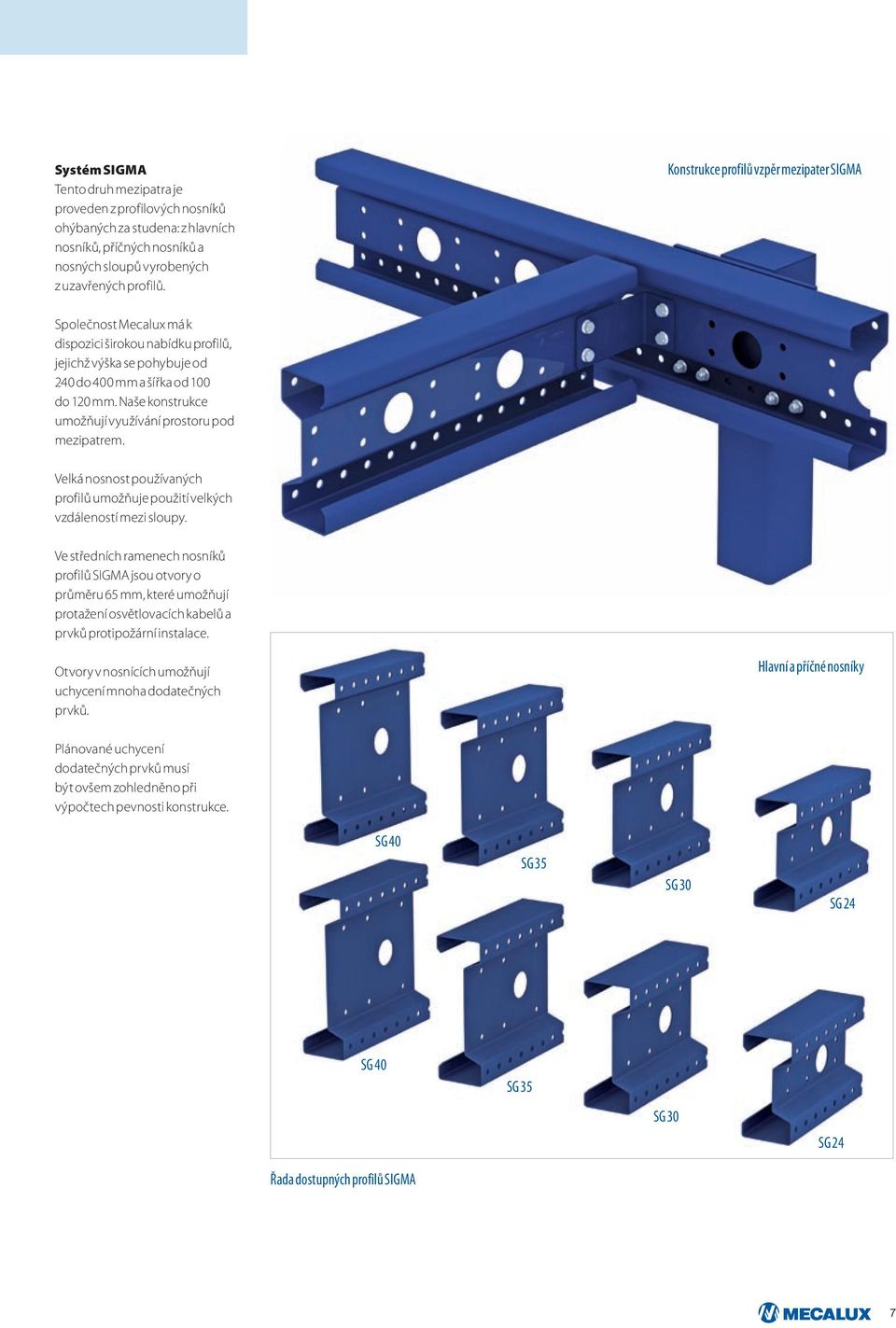

7 Systém SIGMA Tento druh mezipatra je proveden z profilových nosníků ohýbaných za studena: z hlavních nosníků, příčných nosníků a nosných sloupů vyrobených z uzavřených profilů. Konstrukce profilů vzpěr mezipater SIGMA Společnost Mecalux má k dispozici širokou nabídku profilů, jejichž výška se pohybuje od 240 do 400 mm a šířka od 100 do 120 mm. Naše konstrukce umožňují využívání prostoru pod mezipatrem. Velká nosnost používaných profilů umožňuje použití velkých vzdáleností mezi sloupy. Ve středních ramenech nosníků profilů SIGMA jsou otvory o průměru 65 mm, které umožňují protažení osvětlovacích kabelů a prvků protipožární instalace. Otvory v nosnících umožňují uchycení mnoha dodatečných prvků. Hlavní a příčné nosníky Plánované uchycení dodatečných prvků musí být ovšem zohledněno při výpočtech pevnosti konstrukce. SG 40 SG 35 SG 30 SG 24 SG 40 SG 35 SG 30 SG 24 Řada dostupných profilů SIGMA 7

8 Základní prvky 1) Jednoduchý sloup 2) Dvojitý sloup 3) Nosník 4) Příčný nosník 5) Podlaha 6) Zábradlí 7) Branka křídlová 8) Branka kyvadlová 9) Schody 10) Šroub Profil SIGMA montovaný na sloupu Prvky zábradlí 11) Sloupek zábradlí 12) Madlo 13) Středová trubka 14) Sokl Horní část jednoduchého sloupu Horní část dvojitého sloupu 1 2 Spodní část sloupu Skladová mezipatra

9 Zábradlí Branka křídlová Branka kyvadlová

10 Podlahy mezipater Široká nabídka podlah splňuje různé požadavky zákazníků v závislosti na zatížení, druhu práce, používaných zvedacích a manipulačních prostředcích, požadavcích týkajících se ventilace a mnoha jiných parametrech. Podlahy z dřevotřískových desek Podlaha z dřevotřískových desek je provedena z desek spojovaných pérkem a drážkou. Tento způsob spojování jednotlivých desek zajišťuje nadprůměrnou stabilitu podlahy. Jinou možností je nehořlavá dřevotřísková podlaha. Podlaha z dřevotřískových desek 30 MA-ML Tyto dřevotřískové desky mají tloušťku 30 mm a jsou zdola i shora povrchově upraveny. Horní plocha desky je mimořádně odolná proti otěru a s dodatečnou protiskluzovou úpravou. Ze spodní strany je deska potažená bílým polymerem (melanin). Podlaha z dřevotřískových desek krytá plechem Tento druh podlahy se používá v případech vyžadujících vyšší pevnost, zejména tam, kde jsou přímo na mezipatře používány vozíky k přepravě palet. 10 Skladová mezipatra

11 Kovové podlahy Kovové podlahy jsou charakteristické svou velkou nosností a pevností. Kovové podlahy se liší větší nebo menší perforací plochy, v závislosti na požadavcích spojených s ventilací nebo propustností vody v případech, kdy jsou použity protipožární systémy. Kovová podlaha hrubě perforovaná Kovová podlaha falcovaná Kovová podlaha perforovaná Mřížová podlaha na lávky Podlaha z betonových desek V případech, kdy mezipatro vyžaduje mimořádnou odolnost vůči zatížení nebo odolnost proti žáru, může být podlaha zhotovena z betonových desek, potažených vrstvou malty. Ocelovou konstrukci systému GL lze ochránit ohnivzdorným nátěrem nebo speciální ohnivzdornou vrstvou. Tloušťka vrstvy závisí na požadovaném stupni protipožární odolnosti. 11

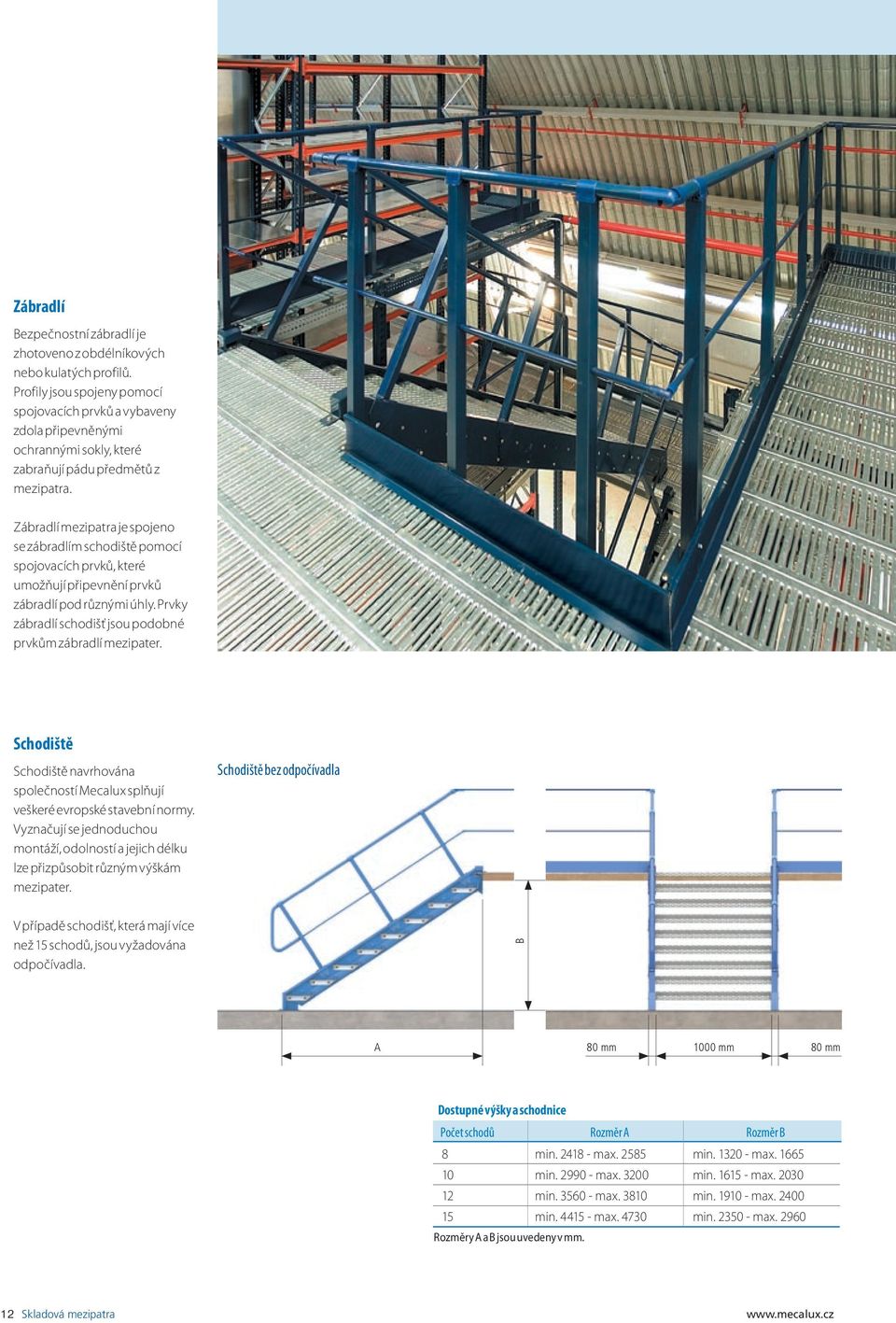

12 Zábradlí Bezpečnostní zábradlí je zhotoveno z obdélníkových nebo kulatých profilů. Profily jsou spojeny pomocí spojovacích prvků a vybaveny zdola připevněnými ochrannými sokly, které zabraňují pádu předmětů z mezipatra. Zábradlí mezipatra je spojeno se zábradlím schodiště pomocí spojovacích prvků, které umožňují připevnění prvků zábradlí pod různými úhly. Prvky zábradlí schodišť jsou podobné prvkům zábradlí mezipater. Schodiště Schodiště navrhována společností Mecalux splňují veškeré evropské stavební normy. Vyznačují se jednoduchou montáží, odolností a jejich délku lze přizpůsobit různým výškám mezipater. Schodiště bez odpočívadla V případě schodišť, která mají více než 15 schodů, jsou vyžadována odpočívadla. B A 80 mm 1000 mm 80 mm Dostupné výšky a schodnice Počet schodů Rozměr A Rozměr B 8 min max min max min max min max min max min max min max min max Rozměry A a B jsou uvedeny v mm. 12 Skladová mezipatra

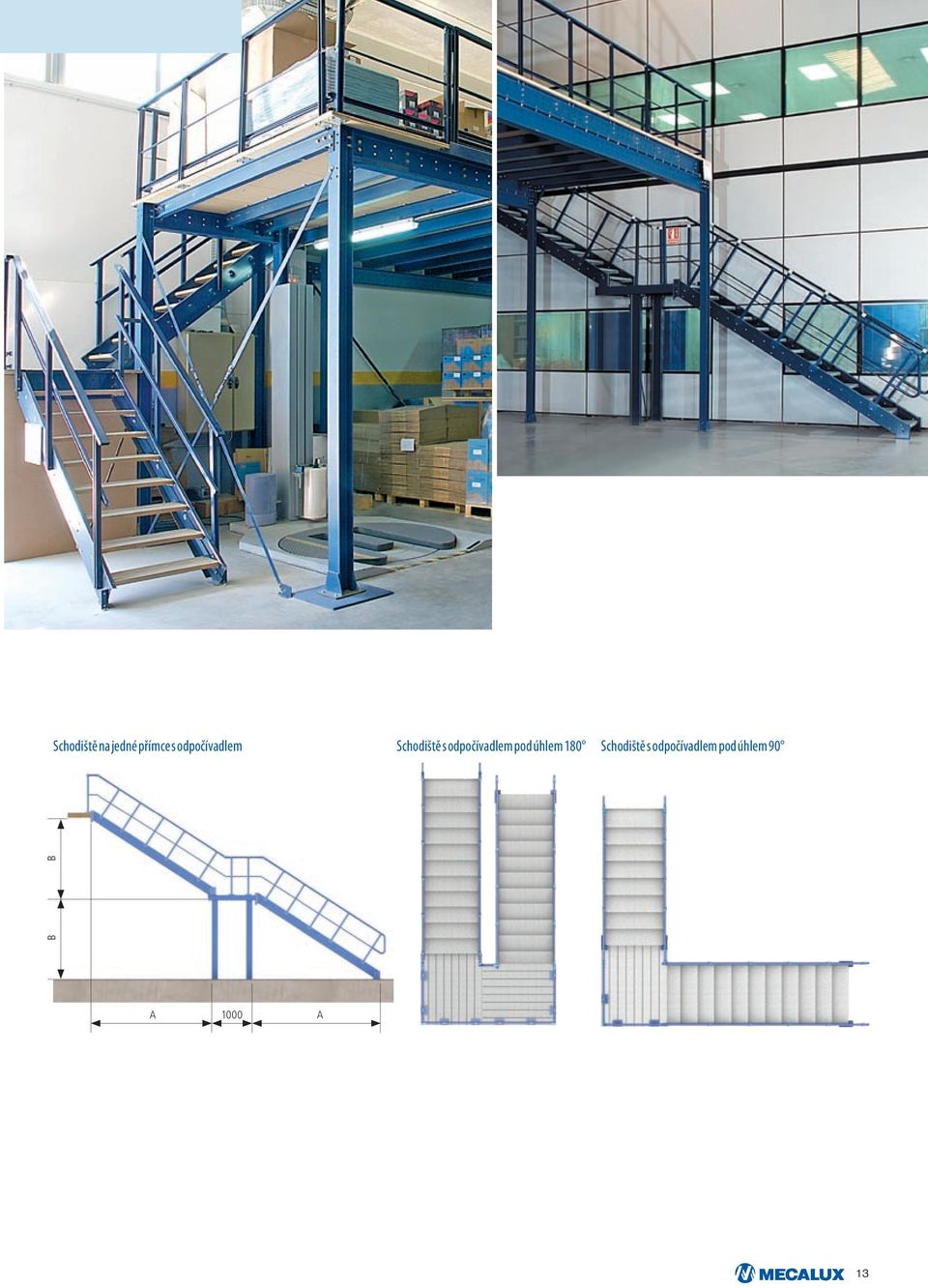

13 Schodiště na jedné přímce s odpočívadlem Schodiště s odpočívadlem pod úhlem 180 Schodiště s odpočívadlem pod úhlem 90 B B A 1000 A 13

14 Příslušenství Branka křídlová Otevírá se dovnitř, dole má nárazník a zarážku, nahoře závoru. Umožňuje přístup ke zboží z vnější strany a vymezuje pracovní prostor. Branka posuvná Umožňuje přístup k bezpečnostním zónám pomocí mechanických manipulačních prostředků, které do zóny dopravují zboží na úrovni podlahy mezipatra. Branka kyvadlová Je to nejlepší řešení, pokud nakládku a vykládku zajišťují vysokozdvižné vozíky nebo ruční paletové vozíky. Branku lze nastavit do dvou poloh, v závislosti na straně, ze které se provádí nakládka a vykládka. Přístup z obou stran současně není možný. Branka je vyvážená, aby bylo otevírání a zavírání snadné. Bezpečnostní zóna Je ohraničena zábradlím, které vymezuje prostor určený pouze ke skladování zboží. Informační štítek 14 Skladová mezipatra

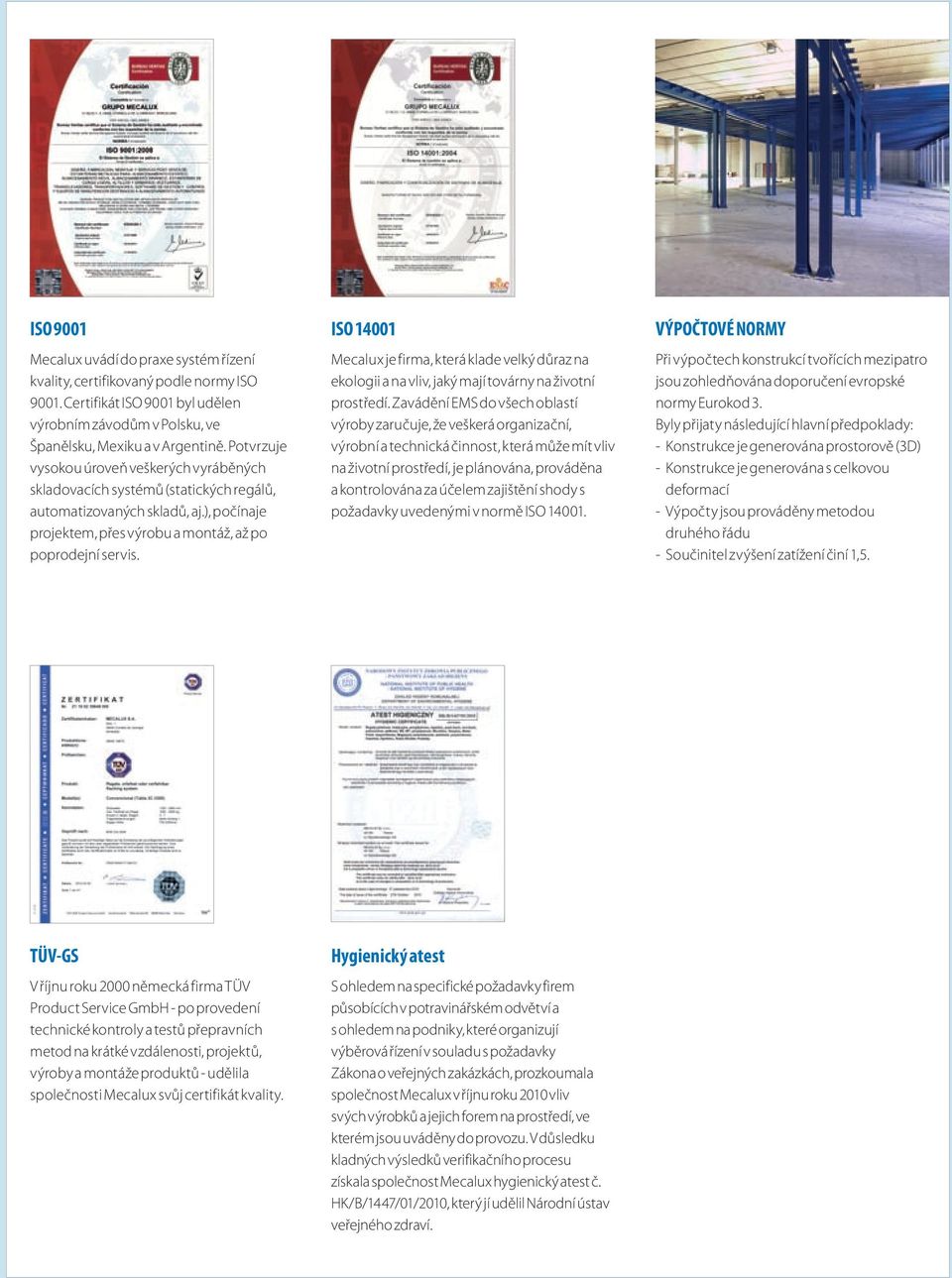

15 ISO 9001 Mecalux uvádí do praxe systém řízení kvality, certifikovaný podle normy ISO Certifikát ISO 9001 byl udělen výrobním závodům v Polsku, ve Španělsku, Mexiku a v Argentině. Potvrzuje vysokou úroveň veškerých vyráběných skladovacích systémů (statických regálů, automatizovaných skladů, aj.), počínaje projektem, přes výrobu a montáž, až po poprodejní servis. ISO Mecalux je firma, která klade velký důraz na ekologii a na vliv, jaký mají továrny na životní prostředí. Zavádění EMS do všech oblastí výroby zaručuje, že veškerá organizační, výrobní a technická činnost, která může mít vliv na životní prostředí, je plánována, prováděna a kontrolována za účelem zajištění shody s požadavky uvedenými v normě ISO VÝPOČTOVÉ NORMY Při výpočtech konstrukcí tvořících mezipatro jsou zohledňována doporučení evropské normy Eurokod 3. Byly přijaty následující hlavní předpoklady: - Konstrukce je generována prostorově (3D) - Konstrukce je generována s celkovou deformací - Výpočty jsou prováděny metodou druhého řádu - Součinitel zvýšení zatížení činí 1,5. TÜV-GS V říjnu roku 2000 německá firma TÜV Product Service GmbH - po provedení technické kontroly a testů přepravních metod na krátké vzdálenosti, projektů, výroby a montáže produktů - udělila společnosti Mecalux svůj certifikát kvality. Hygienický atest S ohledem na specifické požadavky firem působících v potravinářském odvětví a s ohledem na podniky, které organizují výběrová řízení v souladu s požadavky Zákona o veřejných zakázkách, prozkoumala společnost Mecalux v říjnu roku 2010 vliv svých výrobků a jejich forem na prostředí, ve kterém jsou uváděny do provozu. V důsledku kladných výsledků verifikačního procesu získala společnost Mecalux hygienický atest č. HK/B/1447/01/2010, který jí udělil Národní ústav veřejného zdraví.
