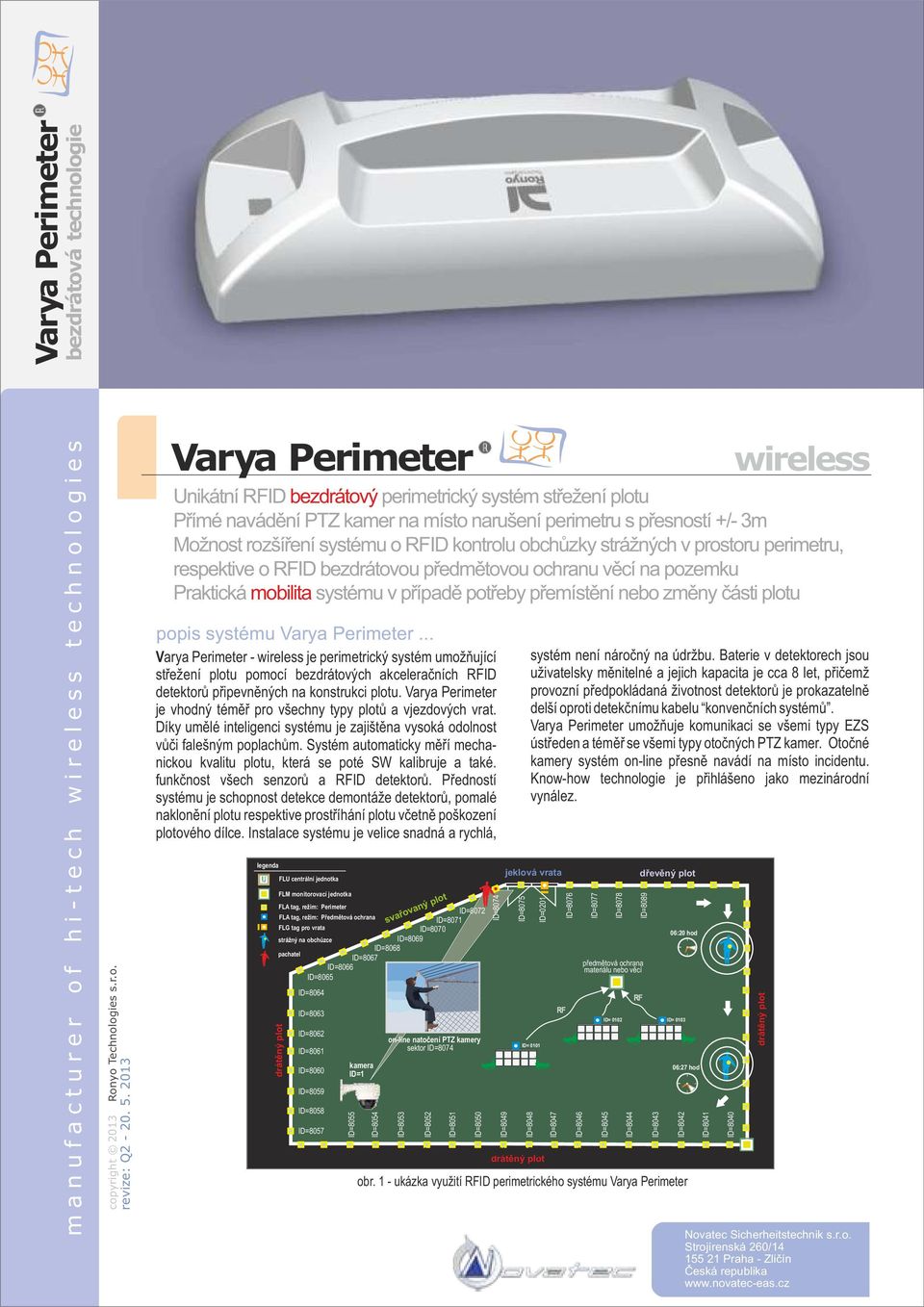

1 Varya Perimeter nikátní RFID bezdrátový perimetrický systém střežení plotu Přímé navádění PTZ kamer na místo narušení perimetru s přesností +/ 3m Možnost rozšíření systému o RFID kontrolu obchůzky strážných v prostoru perimetru, respektive o RFID bezdrátovou předmětovou ochranu věcí na pozemku Praktická mobilita systému v případě potřeby přemístění bo změny části plotu popis systému Varya Perimeter... Varya Perimeter wireless je perimetrický systém umožňující střežení plotu pomocí bezdrátových akceleračních RFID detektorů připevněných na konstrukci plotu. Varya Perimeter je vhodný téměř pro všechny typy plotů a vjezdových vrat. Díky umělé inteligenci systému je zajištěna vysá odolnost vůči falešným poplachům. Systém automaticky měří mechanickou kvalitu plotu, která se poté SW kalibruje a také. funkčnost všech senzorů a RFID detektorů. Předností systému je schopnost detekce demontáže detektorů, pomalé naklonění plotu respektive prostříhání plotu včetně poškození plotového dílce. Instalace systému je velice snadná a rychlá, FL centrální jednotka monitorovací jednotka tag, režim: Perimeter ID=872 tag, režim: Předmětová ochrana ID=871 FLG tag pro vrata ID=87 strážný na obchůzce ID=869 ID=868 pachatel ID=867 ID=866 ID=865 drátěný plot ID=864 ID=863 ID=862 ID=861 ID=86 ID=859 ID=858 ID=857 kamera ID=1 ID=855 ID=854 svařovaný plot onli natočení PTZ kamery sektor ID=874 ID=853 ID=852 ID=851 ID=85 ID=874 ID=849 ID=875 obr. 1 ukázka využití RFID perimetrického systému Varya Perimeter systém ní náročný na údržbu. Baterie v detektorech jsou uživatelsky měnitelné a jejich kapacita je cca 8 let, přičemž provozní předpládaná životnost detektorů je prazatelně delší oproti detekčnímu kabelu konvenčních systémů. Varya Perimeter umožňuje komunikaci se všemi typy EZS ústředen a téměř se všemi typy otočných PTZ kamer. Otočné kamery systém onli přesně navádí na místo incidentu. Knowhow technologie je přihlášeno jako mezinárodní vynález. jeklová vrata ID= 11 ID=848 ID=21 ID=847 ID=876 ID=846 ID=877 ID=845 ID=878 ID=844 obr. 1 ukázka využití RFID perimetrického systému drátěný plot RF dřevěný plot ID=889 předmětová ochrana materiálu bo věcí ID= 12 RF ID=843 6:2 hod ID= 13 6:27 hod ID=842 ID=841 ID=84 wireless drátěný plot

2 Princip systému Varya Perimeter a detekce pachatele Na jednotlivé dílce plotu a vrat se jednoduše nainstalují RFID akcelerační detektory, které pomocí 3osého akceleračního senzoru detekují veškeré otřesy plotu a dynamické změny, které jsou vyvolány narušitelem při přelézání bo prostřihávání. Jednotlivé RFID detektory mezi sebou komunikují na principu tiché pošty, tj. postupně bezdrátově retranslují naměřené informace od jednoho detektoru k druhému, postupně až do centrální jednotky FL. V rámci retranslace se posílají informace o alarmech, o síle větru, sabotážích, technických stavech atd. Retranslační proces se opakuje periodicky každé 3 sekundy. V případě, že dojde k poruše detektoru, který ní schopen přijímat bo vysílat rádiové zprávy, dochází automaticky k tzv. Jumpingu, což znamená, že retranslace bude probíhat mezi jeho oběma sousedy. Systém tuto událost hlásí provozovateli. Varya Perimeter umí vyhlásit sabotážní poplach při snaze odmontování detektoru bo části pletiva, na kterém je detektor umístěn. Vyhodnocovací centrální jednotka FL může přímo řídit otočné PTZ kamery bo je schopna nadřazenému EZS systém předávat veškeré informace o stavu perimetru. ID=1 ID=2 ID=3 ID=4 ID=5 ID=6 ID=7 detekované úrovně signálů při přelézání pachatele ID=8 ID=9 ID=1 ID=11 ID=1 detektor detektor indikující alarm komunikující detektor nakloněný detektor ID=2 ID=3 akcelerační detektor ID=4 alarm přelezení plotu prostříhání plotu obr. 2 Princip detekce narušitele a jumpingu Princip detekce klimatických rušivých vlivů... ID=5 Detekován silný ID=6 ID=7 obr. 3 Princip detekce klimatických vlivů Inteligentní měření mechanické kvality plotu... SW korekce vibrací = SW korekce vibrací = SW korekce vibrací = 5% obr. 4 inteligentní měření mechanické kvality plotu automatický jumping komunikujícího tagu ID=8 detekované úrovně působení větru ID=9 uvolněný dílec plotu, větší vibrace za větru SW korekce vibrací = 3 sabotáž naklonění detektoru Perimetrický systém díky umělé inteligenci umí eliminovat falešné poplachy vzniklé např. působením větru, deště, krupobitím bo blízkým průjezdem nákladních vozidel. Změny mechanické kvality jednotlivých plotových dílců mohou vést u všech perimetrických systémů za větru k falešným alarmům. Varya Perimeter tuto skutečnost ustále kontroluje, týdně obdrží z každého detektoru 1 vzorků, které slouží k automatizované detekci a korekci těchto kitických změn. Každodenní statistická analýza je uložena v historii systému. V případě jeli zajištěn dálkový dohled, budou tyto potřebné informace zobrazovány onli. ID=1 SW korekce vibrací = 5% ID=11

3 Výhody systému Varya Perimeter: Varya Perimeter nikátní bezdrátový RFID perimetrický systém Certifikace pro jvyšší 4. stupeň zabezpečení objektů Nenáročná instalace bez kabeláží Vhodný na libovolné ploty lze kombinovat i různé typy! Inteligentní měření mechanické kvality plotu Velmi vysá odolnost vůči rušivým klimatickým vlivům Automatické navádění PTZ kamer na místo incidentu Pravidla rozmístění detektorů na různých typech plotu Plot typu A akcelerační detektor RFID Kontrola obchůzky strážných Přirozená mobilita systému Schopnost detekce sabotáže systému i v DisArm režimu! Předmětová ochrana věcí i uvnitř pozemku! Minimální náklady na instalaci, údržbu atd. Technologie má delší životnost ž kabelové systémy Patentovaný Selftest všech RFID detektorů obr. 5 ukázka instalace Pro je třeba doobjednat k detektoru jeden montážní díl typu T13. Plot typu B Plot typu D akcelerační detektor RFID kvalitního plotu typu D s velkou mírou propagace (MP> +/7) lze tagy instalovat na každý druhý plotový dílec. Pro plot typu D jsou nutné instalační díly typu plech T. Plot typu F akcelerační detektor RFID kvalitního plotu typu B s velkou mírou propagace (MP> +/7) lze tagy instalovat na každý druhý plotový dílec. Pro plot typu B je třeba doobjednat k tagu dva montážní díly typu T14. akcelerační detektor RFID kvalitního plotu typu D s velkou mírou propagace (MP> +/7) lze tagy 6 instalovat na každý druhý plotový dílec. Pro plot typu F jsou nutné instalační díly typu plech T. obr. 6 ukázka instalace obr. 8 ukázka instalace obr. 9 ukázka instalace

4 Plot typu G akcelerační detektor RFID obr. 11 ukázka instalace Varya Perimeter Pro plot typu G jsou nutné žádné montážní díly. Vrata akcelerační detektor RFID FLG vratový detektor obr. 12 ukázka instalace Oba dva díly párového detektoru FLG se instalují svisle, přišroubováním do rámu vrat. Detektor FLG detekuje otevření vrat i v případě, že pachatel vrata otevře velmi opatrně, bez otřesu. Díky tomu, že detektor FLG umí detekovat mechanickou i magtickou sabotáž snímače, splňuje detektor stupeň zabezpečení č. 3. Retranslace signálu na úsecích bez pletiva akcelerační RFID tag max. 5 m Detektory na zdi slouží pouze pro retranslaci signálu a jsou nastaveny tak, že vyhlašují alarm při otřesech (za větru apod.). V případě sabotáže takto nainstalovaných detektorů systém vyhlásí alarm. Montážní příruba musí zajistit odstup tagu od zdi min. 2 cm. max. 5 m konstrukce vrat FLG6 max. 5 m obr. 14 detail instalace zeď nosník detektor pro retranslaci 2 cm MAGM1 obr. 13 ukázka instalace

5 FLF6 univerzální RFID detektor Detektor FLF slouží pro integraci logických signálů jiných čidel do systému Varya Perimeter, např. z infrazávor bo čidel PIR. Napájecí napětí detektoru FLF je v rozsahu 64V. obr. 16 Dispozice systému akcelerační detektor FLF uverzální detektor s logickými vstupy obr. 15 ukázka instalace obr. 16a tag FLF5 obr. 16a detektor FLF6 akcelerační detektor ID=2 ID=19 FLF univerzální detektor Infrazávora PIR detektor ID=18 ID=17 ID=16 ID=15 Detekce přelézání pevné zdi >1 = alarm Zeď ID=14 ID=13 >1 = alarm Varya Perimeter umožňuje detekovat také přelézání pevné zdi s rovnou hranou. Řešení je jednoduché, estetické a spolehlivé. Detektory (přepnuté do režimu zeď) jsou upevněny na vratké desce (délky max. 4m), přišroubované kotvícími šrouby do zdi. Prostor mezi deskou a zdí je vyplněn nasákavým molitam min. tloušťky cca 2,5 cm. V případě, že se narušitel přitáh svou vahou k vrcholu zdi, dojde k naklonění detektoru a k indikaci alarmu. Ptáci alarm spouštějí. infrazávora ID=12 ID=11 ID=1 ID=9 max. 2 m ID=8 ID=7 ID=6 RFID detektor náklonu max. 4 m ID=5 detektory EZS ID=4 ID=3 ID=2 detektor pevná deska nasákavý molitan podložka kotvící šroub zeď obr. 18 ukázka instalace na zdi ID=1 obr. 17 ukázka instalace

6 Architektura systému Varya Perimeter je vhodný pro různé typy plotu a tvary perimetru. Monitorovací jednotka komunikuje s detektory s jnižší a jvyšší ID adresou, je propojena s centrální jednotkou FL sběrnicí RS485, sítí LAN bo obecně prostřednictvím protolu TCP/IP. Napájení centrální jednotky je zálohovaným zdrojem o napětí 12V DC bo 24V DC, což zajišťuje eliminaci úbytků napětí na velmi dlouhých kabelech. Certifikace systému podmiňuje použití napájecího zdroje typu AXSP K4/5A bo AXSP K4/243A. Centrální jednotka FL, popř. expandéry FLE mají log. vstupy a log. dvojitě vyvážené EOL výstupy, umožňující propojení s jakoukoliv EZS ústřednou. Ústředna EZS posílá perimetrickému systému informace, které oblasti mají být střeženy/střeženy, a naopak perimetrický systém posílá prostřednictvím logických výstupů do EZS informaci, ve kterých oblastech došlo k narušení perimetru, k sabotáži, poruchách, atd. Celý systém se konfiguruje prostřednictvím software Varya Perimeter. Servisní počítač může být k centrální jednotce připojen lálně bo prostřednictvím sítě Intert pro dálkový dohled. Varya Perimeter lze integrovat do SW nadstavbových systémů díky poskytnutí popisu protolu TCP/IP. Max počet detektorů v systému je 1 ks. FL centrální jednotka ID=35 monitorovací jednotka ID=34 ID=33 akcelerační RFID tag ID=32 ID=31 ID=3 ID=29 ID=28 ID=27 ID=26 ID= ID=24 ID=23 ID=22 ID=21 ID=19 ID=18 E ID=17 ID=16 ID=15 ID=14 ID=13 uzavřený perimetr ID=12 obr. 19 Dispozice uzavřený perimetr RF kanál max. 1 tagů ID=11 ID=36 ID=1 monitorovací jednotka FL centrální jednotka ID=37 ID=9 ID=38 ID=8 ID=39 ID=7 RF kanál 23 max. 1 tagů FLE expandér 6 log. vstupů, 16 EOL výstupů počet tagů = max. 1 ID=4 ID=6 ID=5 ID=41 ID=4 ID=42 budova ID=3 ID=43 ID=2 ID=44 ID=47 ID=48 ID=49 ID=5 ID=74 ID=75 ID=51 ID=52 ID=53 ID=1 FL centrální jednotka ID=23 ID=22 ID=21 ID=2 ID=19 ID=18 velmi rozsáhlý perimetr akcelerační detektor s jvyšší ID adresou s jnižší ID adresou monitorovací jednotka ID=32 ID=31 akcelerační RFID tag ID=3 ID=29 ID=28 ID=27 ID=26 ID= ID=24 ID=16 např. celkem 4 tagů ID=15 ID=14 ID=13 ID=12 ID=11 uzavřený perimetr ID=1 ID=9 ID=8 obr. 2 Dispozice uzavřený perimetr obr. 21 Dispozice rozdělení RF kanálů ve velmi rozsáhlých perimetrech II. Dual RS485 ( bo LAN bo TCP/IP) obr. 22 Architektura systému Varya Perimeter v uzavřeném perimetru ID=75 ID=7 ID=76 ID=6 ID=5 Intert router LAN ID=34 ID=4 ID=35 RF kanál 29 max. 1 tagů RF kanál 1 max. 1 tagů cc ID=3 ID=36 ESC ID=2 RS485 ID=37 ID=1 ID=38 Intert ID=39 ID=4 budova vysílací dohledové pracoviště E ID=42 ID=43 ID=44 přijímací

7 Dispozice automatického řízení analogových PTZ kamer Varya Perimeter při narušení perimetru zcela automaticky navádí přímým řízením PTZ kamery na místo incidentu. Využívá k tomu tzv. prepozic, přičemž každá prepozice příslušné kamery je logicky svázána s konkrétním detektorem (ev. množinou detektorů ). Varya Perimeter umí řídit najednou několik PTZ kamer. V případě, že narušitel přelézá plot pouze v jednom místě, natočí se v reálném čase všechny PTZ kamery na místo incidentu. V případě, že narušitelé přelézají plot např. na dvou místech, otočí se jedna PTZ kamera na jedno a druhá kamera na druhé místo incidentu, aby došlo ke ztrátě informací. Při ručním polohování kamer mohou dostávat PTZ kamery řídící signál přímo z WEB rozhraní programu Varya Perimeter. monitorovací jednotka detektor PTZ kamera ID=3 ID=31 ID=32 ID=33 ID=34 ID=35 kamera ID=4 vyvolání prepozice kamery sektor ID=33 obr. 23 Dispozice systému Varya Perimeter PTZ kamery Architektura automatického řízení PTZ kamer vyvolání prepozice kamery sektor ID=33 Systém Varya Perimeter umí přímo z jednotky FL řídit všechny analogové PTZ kamery s protolem ovládání PelcoD bo implementované IP kamery. Po dohodě s výrobcem lze implementovat do systému Varya Perimeter také jiné typy IP kamer. R FL centrální jednotka monitorovací jednotka ID=5 24V podporované IP kamery PTZ SAMSNG SNP343 AXIS Q634E PANASONIC WVSC385 WONDEREX WND727PT DALLMEIER DDZ41 akcelerační detektor kamera PTZ RS 485 PelcoD protol PelcoD ID=4 obr. 24 Architektura systému analogových PTZ kamer Ethert 24V LAN (WAN) IP camera FL centrální jednotka obr. Architektura systému IP PTZ kamer ID=3 24V monitorovací jednotka Ethert IP camera RS485 BS3 ID=2 ID=1 R RS485 BS1 R LAN R RS485 BS1 R kamera ID=3 akcelerační detektor IP kamera PTZ LAN R ID=2 ovládací pal CCTV CCTV DVR server

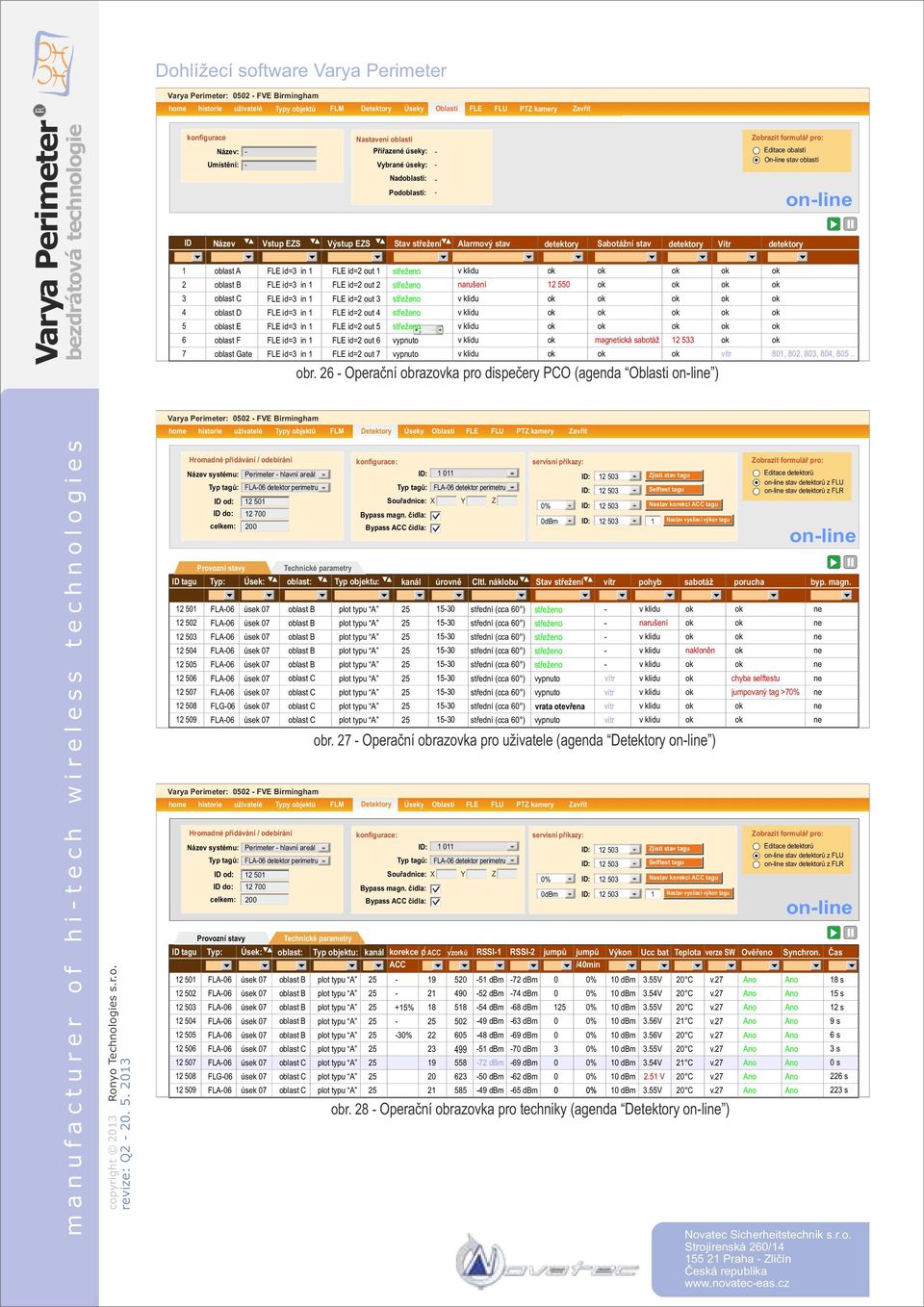

8 Dohlížecí software Varya Perimeter Varya Perimeter: 52 FVE Birmingham home historie uživatelé Typy objektů Detektory Úseky Oblasti FLE FL PTZ kamery Zavřít Varya Perimeter konfigurace Název: místění: Nastavení oblasti Přiřazené úseky: Vybrané úseky: Nadoblasti: Podoblasti: ID Název Vstup EZS Výstup EZS Stav střežení Alarmový stav detektory Sabotážní stav detektory Vítr 1 2 oblast A FLE id=2 out 1 FLE id=2 out 2 narušení oblast D oblast E oblast F oblast Gate FLE id=2 out 3 FLE id=2 out 4 FLE id=2 out 5 FLE id=2 out 6 FLE id=2 out 7 vypnuto vypnuto magtická sabotáž obr. 26 Operační obrazovka pro dispečery PCO (agenda Oblasti onli ) Zobrazit formulář pro: Editace obalstí Onli stav oblastí onli detektory 81, 82, 83, 84, 85.. Varya Perimeter: 52 FVE Birmingham home historie uživatelé Typy objektů Detektory Úseky Oblasti FLE FL PTZ kamery Zavřít Hromadné přidávání / odebírání Název systému: Perimeter hlavní areál ID tagu ID tagu Typ tagů: detektor perimetru ID od: ID do: celkem: Provozní stavy Typ: FLG6 FLG Úsek: Technické parametry oblast: Varya Perimeter: 52 FVE Birmingham home historie Provozní stavy uživatelé Hromadné přidávání / odebírání Typy objektů Název systému: Perimeter hlavní areál Typ tagů: detektor perimetru ID od: ID do: celkem: konfigurace: Typ objektu: Souřadnice: X Y Z Bypass magn. čidla: Typ tagů: detektor perimetru Bypass ACC čidla: kanál 1 11 úrovně CItl. náklobu servisní příkazy: obr. 27 Operační obrazovka pro uživatele (agenda Detektory onli ) Technické parametry Detektory konfigurace: % 3 Úseky Oblasti FLE Souřadnice: X Y Z Bypass magn. čidla: Bypass ACC čidla: dbm 72 dbm 52 dbm 74 dbm 54 dbm 68 dbm 49 dbm 63 dbm 48 dbm 69 dbm 51 dbm 7 dbm 72 dbm 69 dbm 5 dbm 62 dbm 49 dbm 65 dbm obr. 28 Operační obrazovka pro techniky (agenda Detektory onli ) dbm Stav střežení vypnuto vypnuto vrata otevřena vypnuto PTZ kamery 1 3 Zjisti stav tagu Selftest tagu Nastav korekci ACC tagu 1 pohyb narušení Nastav vysílací výkon tagu sabotáž nakloněn porucha Zobrazit formulář pro: chyba selftestu Editace detektorů onli stav detektorů z FL onli stav detektorů z FLR jumpovaný tag >7 Typ: Úsek: oblast: Typ objektu: kanál korekce O ACC vzorků RSSI1 RSSI2 jumpů jumpů Výkon cc bat Teplota verze SW Ověřeno ACC /4min FL Typ tagů: detektor perimetru Zavřít servisní příkazy: dbm Zjisti stav tagu Selftest tagu Nastav korekci ACC tagu V 3.54V 3.55V 3.56V 3.56V 3.55V 3.54V 2.51 V 3.55V Nastav vysílací výkon tagu 21 C 21 C onli byp. magn. Zobrazit formulář pro: Editace detektorů onli stav detektorů z FL onli stav detektorů z FLR onli Synchron. Čas 18 s 15 s 12 s 9 s 6 s 3 s s 226 s 223 s

9 Grafická nadstavba Viewer 3D/2D Varya Perimeter umožňuje onli názorně monitorovat celý objekt pomocí softwarové grafické SW nadstavby Viewer 3D/2D. Model objektu (pozemku s perimetrem) se vytváří pomocí půdorysných výkresů importovaných ve formátu DXF přímo z programu AutoCAD, který je ds běžně dostupný. Vkládání dat do programu může provádět pouze řádně proškolená instalační firma. Alarm ID=869 ID=868 ID=867 ID=866 ID=865 ID=864 ID=863 ID=862 ID=861 ID=86 ID=859 ID=858 ID=856 ID=857 ID=855 Viewer 3D: FPS ALARM ID=848 ID=847 ID=846 ID=845 ID=844 ID=843 ID=842 ID=841 ID=849 ID=854 ID=853 ID=872 ID=871 ID=87 ID=869 ID=852 ID=851 ID=85 ID=874 ID=849 ID=875 ID=848 obr. 29 grafická nadstavba systému Varya Perimeter Viewer 2D ID=85 ID=21 ID=852 ID=854 ID=856 ID=858 ID=86 ID=851 ID=853 ID=855 ID=857 ID=859 ID=861 obr. 3 grafická nadstavba systému Varya Perimeter Viewer 3D Přijímač FLR je povinnou výbavou každého proškoleného instalačního technika. Slouží pro měření a konfiguraci systému, k měření parametrů pletiva plotu (k měření ideálních hodnot parametrů VÍTR, ALARM a MÍRA PROPAGACE při přelézání plotu figurantemtechnikem), k měření signálů RSSI, a ke změně ID detektoru. Detaily jsou popsány v Programovacím manuálu Varya Perimeter. Nedílnou součástí FLR je software Perimon. ID=847 ID=876 ID=846 ID=877 ID=845 ID=878 ID=844 ID=879 ID=843 ID=88 ID=842 ID=881 ID=841 ID=882 ID=8858 ID=886 ID=886 ID=887 ID=888 ID=89 ID=891 ID=892 ID=893 ID=894 ID=895 ID=84 ID=8956 SB RFID přijímač FLR pro měření a konfiguraci RFID detektorů ID=862 ID=863 ID=864 ID=865 ID=866 ID=867 ID=868 ID=869 obr. 31 RFID přijímač FLR1

10 5 5 5 Varya Perimeter Předmětová ochrana věcí jako doplněk perimetrického systému Technologie Varya Perimeter umožňuje rozšířit systém střežení plotu také o RFID předmětovou ochranu libovolných objektů, např. věcí, zboží, zařízení staveniště, stavebních strojů, nádrží pohonných hmot, rozvaděčových skříní, uměleckých děl, obrazů atd.. Na střežené objekty, respektive se umístí akcelerační detektory bo FLC a k jednotce FL se připojí další monitorovací jednotky nakonfigurovány do režimu předmětové ochrany. V případě, že je pozemek rozlehlý, lze do jednoho systému připojit přes RS485 až 16 monitorovacích jednotek a tak prýt rozlehlou plochu. V případě, že v době střežení dojde k žádoucí manipulaci s detektorem, dochází k vyhodnocení alarmového stavu stejně jako u perimetrické ochrany. Vyhodnocovací centrální jednotka FL může přímo řídit otočné PTZ kamery bo je schopna nadřazenému EZS systém předávat veškeré informace o stavu perimetru. (více v dumentu Anarya Alarm ) FL centrální jednotka, režim: perimetr, režim: předmětová ochrana, režim: předmětová ochrana, režim: perimetr pachatel Antena GSM Magtic 9 kamera zeď zeď zeď min. 3 m min. 3 m min. 3 m onli natočení PTZ kamery sektor ID=11 ID= 11 střežený materiál Detekován alarm předmětové ochrany objekt ID=11 ID= 12 předmětová ochrana materiálu bo věcí střežený materiál obr. 32 Dispozice systému Varya Perimeter s předmětovou ochranou dosah na přímou viditelnost A < 1 m... max. 6 m A > 1 m... max. 1 m dosah na přímou viditelnost A < 1 m... max. 6 m A > 1 m... max. 1 m dosah na přímou viditelnost tag na palubovce... max. 6 m max 1 m li of sight A ID= 13 střežený materiál ID= 14 guarded material detektor detektor Měření dosahu byla prováděna na přímou viditelnost, v prostředí bez rušení na daném RF kanále. V případě, že jsou detektory umístěné na masivních kovových předmětech může být dosah menší. obr. 33 Dispozice měření dosahu komunikace A FLC detektor připevněn magt. deskou NEO osobní autmobil kovový kontejr dřevěný box

11 Využití systému pro kontrolu obchůzky strážných... Nespornou výhodou systému Varya Perimeter je druhotné využití akceleračních RFID detektorů pro monitorování řádného provádění obchůzky strážných, kteří mají u sebe osobní aktivní RFID pager FLP. Systém ukládá do historie přesnou trajektorii obchůzky strážných, vybavených RFID pagerem FLP, a to formou zápisu času a polohy určené na základě přiblížení strážného ke konkrétnému detektoru na plotě bo k detektoru bo FLC v rámci předmětové ochrany. Vzdálenost přiblížení (od 1m 3m) je možné uživatelsky zvolit dle potřeb provozovatele a daných podmík. Všechna data uložená v pageru FLP během obchůzky se automaticky vyčtou do paměti centrální jednotky FL v amžiku, kdy strážný s pagerem FLP projde kolem monitorovací jednotky, určené pro komunikaci s pagerem. režim: perimetr, režim: předmětová ochrana, režim perimeter, režim vyčítání pageru, režim předmětová ochrana FLP osobní pager strážného strážný na obchůzce 5:2 hod 5:23 hod 5:35 5:48 hod 5:8 hod RFID pager FLP strážný Osobní pager FLP také slouží pro ovládání stavu střežení jedné oblasti detektorů a indikuje stav oblasti. Pager má výdrž při nonstop provozu cca 24 hod a dobíjí prostřednictvím bezkontaktní indukční nabíječky FLX1. Provozní teplota: 2 C / +6 C. Rozměry: 84 * 53 * 16 mm. obr. 35 pager FLP budova předmětová ochrana obr. 34 Využití systému pro kontrolu obchůzky Filtr: čas od: :5 Datum home čas do: historie Čas 5:17 5:18 5:2 5:22 5: 5:26 5:27 5: :59 5:27 hod dálost modul ID Oblast živatel mimo dosah uživatelé :2 Typy objektů Načti z modulu SL Načti z databáze Oblast A Oblast A Oblast A Oblast A Oblast A Oblast A Oblast A Tagy 12 7 Oblast A obr. 36 Historie pohybu strážných chronologicky za sebou

12 Podmínky instalace a provozování systému Základní podmínkou pro zdárné provozování systému Varya Perimeter je nutnost absolvování odborného školení. Jeho předmětem je zaškolení odpovědných pracovníků instalačních firem za účelem návrhu, instalace, konfigurace, servisu a údržby systému. Velký důraz je nutno klást na pravidelné revizní prohlídky systému v intervalu minimálně 12 měsíců. Certifikát o absolvování odborného školení návrh, instalace, konfigurace, servis a údržba systému Varya Perimeter proškolený: firma: IČO: datum školení : platný do: Ing. Karel Novák Electric face s.r.o., Ostrava Tento certifikát potvrzuje, že jmenovaný úspěšně absolvoval odborné školení zaměřené na návrh, instalaci, konfiguraci, servis a údržbu systému Varya Perimeter. Je důležité provádět pravidelné servisní kontroly systému minimálně každých 12 měsíců. Platnost tohoto oprávnění je po dobu dvou letu od data jeho vydání. Podmínkou platnosti je podmínka, že proškolený bude dodržovat pravidla Ing. Roman Kašperlík technický ředitel Ronyo Technologies s.r.o. Česká 3195/47, 7 3 Ostrava Zábřeh Czech Republic
