TECHNICKÉ KRESLENÍ A CAD

Transkript

1 Přednáška č. 8 V ELEKTROTECHNICE

2 výkresová dokumentace ve strojírenství Výkresová dokumentace ve strojírenství Skládá se z: Výrobních výkresů součástí Výkresů sestavení (popř. podsestav) Soupis položek kusovník Celkový počet listů dokumentace (k jednomu výrobku) uveden v popisovém poli (listů/list)

3 výkresová dokumentace ve strojírenství Výkresy součástí Hlavní dokument pro výrobu součásti. Pro každou součást se kreslí samostatný výkres. Výkresy součástí se nekreslí pro nakupované normalizované součásti (šrouby, matice, ložiska apod.) co lze najít ve Strojnických tabulkách. musí obsahovat Efektivní zobrazení součásti úplné údaje o rozměrech a jejich přesnosti (kóty) geometrické tolerance a drsnosti povrchu další technické požadavky (texty tabulky) popisové pole V popisovém poli musí být (kromě běžných údajů): Materiál, z něhož je součást vyrobena, Rozměry a specifikace polotovaru hmotnost součásti (kg)

4 Příklad výkresu součásti Univerzita Pardubice

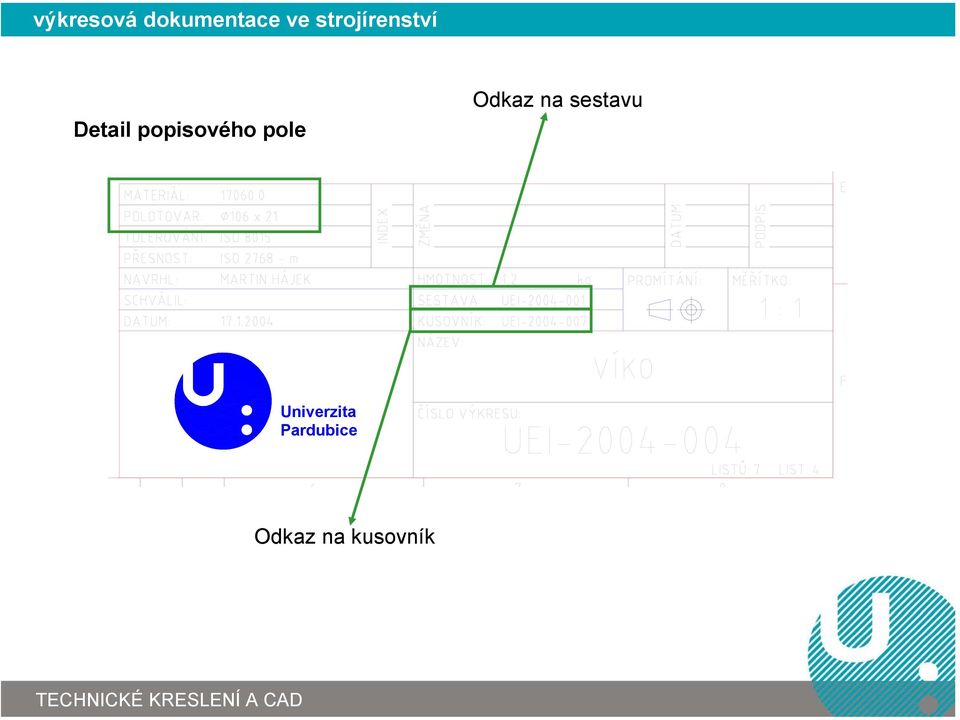

5 výkresová dokumentace ve strojírenství Detail popisového pole Odkaz na sestavu Univerzita Pardubice Odkaz na kusovník

6 výkresová dokumentace ve strojírenství Výkresy sestavení Slouží pro montáž zařízení (nebo jeho části) Výkres sestavení musí obsahovat: zobrazení sestavy (montážní jednotky) v takovém provedení, aby byla co nejlépe vidět souvislost jednotlivých jejích komponent ( součásti, normalizované součásti, elektrická instalace, apod.) časté je užití řezů a pohledů umožňujících graficky popsat vnitřní části sestavení (např.: pohled s odejmutým víkem skříně atd.) kótování hlavních a připojovacích rozměrů (zvláště tehdy není-li zpracován speciální výkres pro zástavbu sestavy do vyššího celku) údaje potřebné pro seřízení (vzájemnou polohu komponent) kótovaní seřizovacích rozměrů, technické požadavky na seřízení formou slovních poznámek či tabulek apod. odkazy (pozice) na jednotlivé komponenty sestavy viz dále soupis položek (kusovník) zpracovaný přímo na výkresu nebo samostatných listech- viz. dále další technické požadavky, slovní poznámky, tabulky podle charakteru sestavení. Do popisového pole se nevyplňují údaje o materiálu, polotovaru.

7 výkresová dokumentace ve strojírenství Pozice = číselné označení jednotlivých součástí Provedení: Velikost písma: 2x písmo použité na kóty Odkazové čáry tence Seskupují se do sloupců a řádků vždy mimo geometrii sestavení, nesmí se křížit Přidělování pozic (od nejnižších čísel): 1) první skupina pozic - podsestavy (mající vlastní výkres sestavení) 2) druhá skupina pozic - vyráběné součásti s vlastním výrobním výkresem 3) třetí skupina pozic - normalizované součásti 4) čtvrtá skupina pozic - součásti bez vlastního výkresu (vznikající pouhým dělením polotovaru) a pomocné materiály

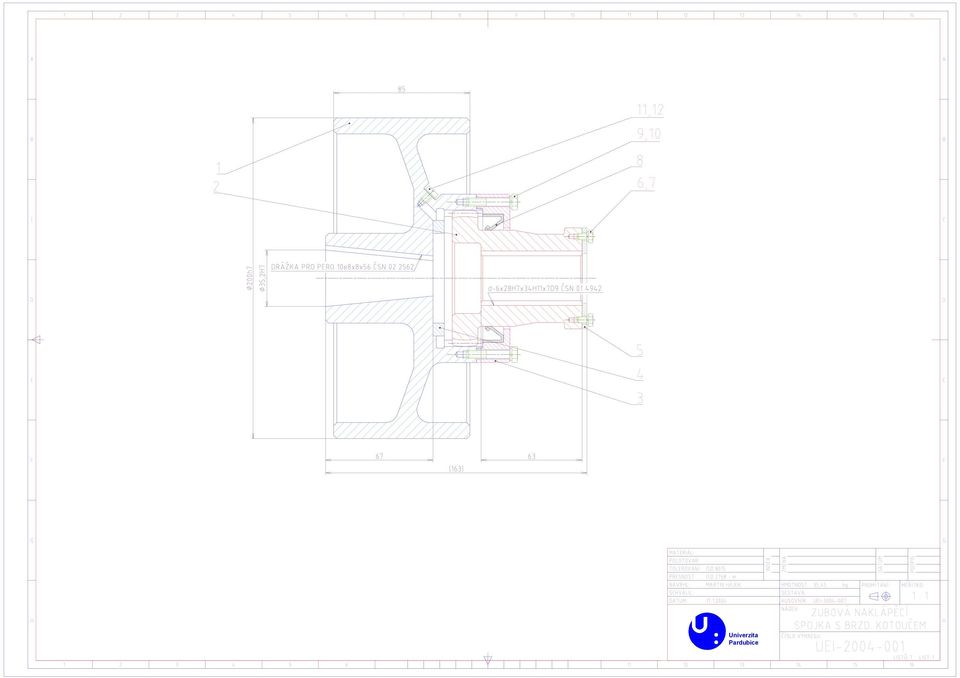

8 Univerzita Pardubice

9 výkresová dokumentace ve strojírenství Detail popisového pole Univerzita Pardubice Odkaz na kusovník

10 výkresová dokumentace ve strojírenství Kusovník = tabulka s údaji o součástech sestavy. Tvoří nedílnou součást výkresu sestavení. Jeho obsah je standardizován. Lze ho však upravit. Univerzita Pardubice Šířka stejná jako razítko (170 mm) šířka jednotlivých polí není standardizována. V záhlaví je možné používat zkratky (Pozice poz., Materiál Mat. apod.)

11 výkresová dokumentace ve strojírenství Obsah: Pozice název - rozměr Výkres-norma Materiál Jednotky Množství Hmotnost číslo pozice na výkrese sestavení u normalizovaných součástí její normalizovaný název, u vyráběných pak název výrobního výkresu u součástí, které mají výkres, jeho číslo, u nakupovaných pak číslo příslušné normy ( strojnické tabulky) u vyráběných materiál součásti množstevní jednotky (ks) kolik součástí příslušné pozice je na výkrese sestavení hmotnost součásti

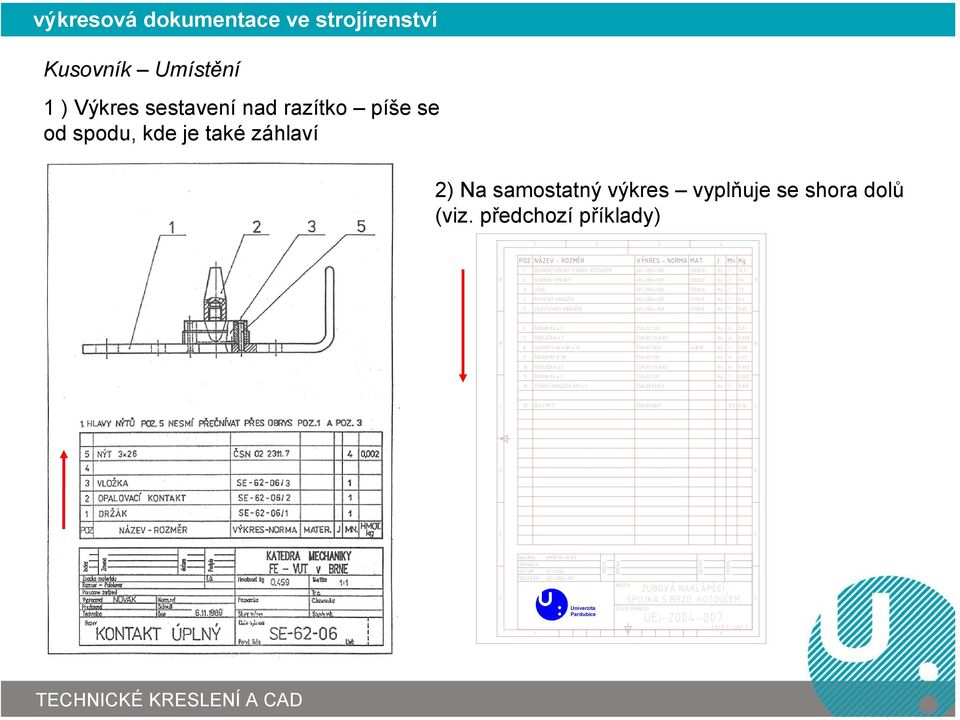

12 výkresová dokumentace ve strojírenství Kusovník Umístění 1 ) Výkres sestavení nad razítko píše se od spodu, kde je také záhlaví 2) Na samostatný výkres vyplňuje se shora dolů (viz. předchozí příklady) Univerzita Pardubice

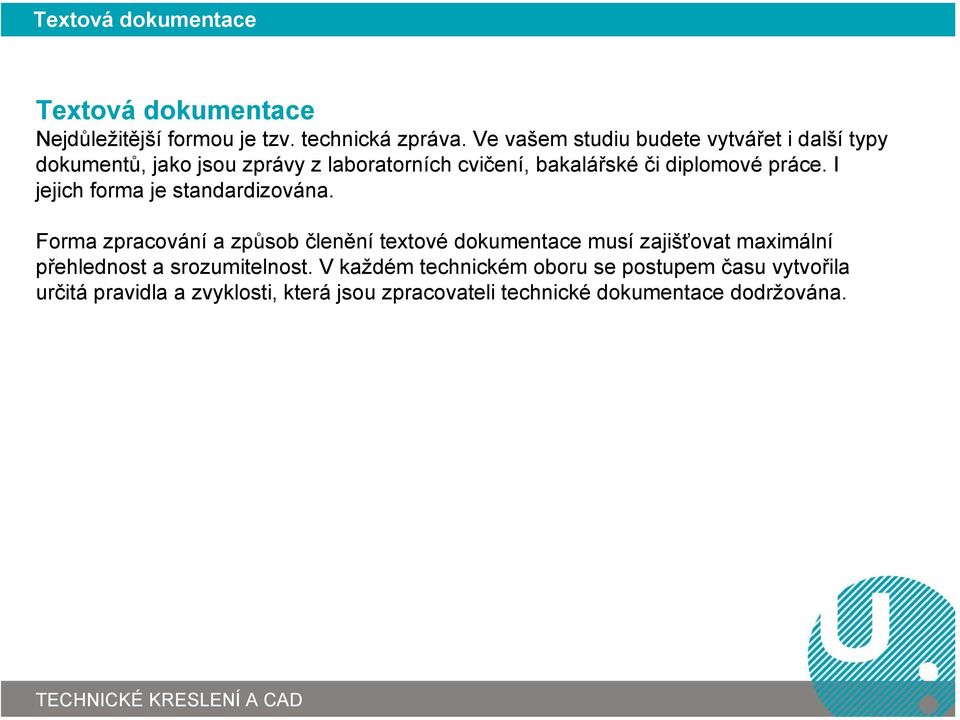

13 Textová dokumentace Textová dokumentace Nejdůležitější formou je tzv. technická zpráva. Ve vašem studiu budete vytvářet i další typy dokumentů, jako jsou zprávy z laboratorních cvičení, bakalářské či diplomové práce. I jejich forma je standardizována. Forma zpracování a způsob členění textové dokumentace musí zajišťovat maximální přehlednost a srozumitelnost. V každém technickém oboru se postupem času vytvořila určitá pravidla a zvyklosti, která jsou zpracovateli technické dokumentace dodržována.

14 Textová dokumentace Způsoby vyjadřování Pasivní konstrukce nejčastější případ: Autor nepíše o tom, jak vidí problém on sám, nýbrž užívá trpný rod V následujícím textu jsou nejprve připomenuty základy teorie rozlišovací schopnosti optického mikroskopu Charakteristika byla změřena nepřímou metodou Systém řízení letounu je navržen jako přirozeně nestabilní 1. osoba j.č. - obvykle pouze tehdy, chce-li autor vyjádřit osobní pohnutky či zdůraznit vlastní zásluhy na popisované věci (v odborných textech ne moc často) I když, jak jsem naznačil, sleduji všechny tři roviny strukturace syntaktických jednotek

15 Textová dokumentace 1.osoba mn.č. - pokud chceme čtenáře postavit na stejnou úroveň jako pisatele: Pokusme se tedy skloubit doposud známé biologické geologické údaje a vyjde nám následující obraz Věnujme se nyní podrobněji fyzikální podstatě vzniku obrazu v optickém mikroskopu nebo v popisech a definicích, které autor předkládá čtenářům: Geologická historie života byla poznamenána řadou krizí. Ty, které vynikají mimořádnou silou, označujeme jako katastrofy

16 Textová dokumentace Formální provedení textové dokumentace Fonty V psaném dokumentu - pro běžný text (neplatí pro mat. symboly apod.) max. 2 řezy písma (fonty): Pro běžný text patkové písmo (MS Windows Times New Roman) Nadpisy lze i bezpatkovým písmem (MS Windows Arial) Nadpisy Obvykle několik úrovní ne více než čtyři Různá velikost písma nebo

17 Textová dokumentace Fyzikální veličiny Konstantní veličiny a číslice se píší stojatým písmem 1,254, 3, 141, U N, R. Proměnné veličiny se značí šikmým písmem (kurzívou) u 1, R 3, u 2 (t). Indexy se píší stojatým písmem, pokud jsou odvozeny od slova nebo se jedná o číslici (vstupní proud I IN ). Jestliže je index odvozen od proměnné veličiny, píše se šikmým písmem (proud na i. bráně I i ). Komplexní veličiny se píší šikmým tučným písmem u 1, I B. Matice se píší stojatým tučným písmem U, Y. Řecká písmena se většinou používají ve významu proměnné veličiny a proto se píší šikmým písmem (γ, λ). Výjimkou je např. označení veličiny Ohm Ω nebo označení přírůstku veličiny u. Značky matematických operací se píší stojatě N suma - integrál - i= 1 d -diferenciál, e -Eulerovo číslo, sinc - funkce sinc, apod. t 1 0

18 Textová dokumentace Popis obvodových prvků se uvádí vždy stojatým písmem, protože se jedná o označení součástky a nikoliv jejího parametru. Rozdíl mezi označením součástky (rezistor R 1 ) a označením jejího parametru (s hodnotou odporu R 2 = 220 Ω) je nutno respektovat i v textu. V některých případech však jsou ve schématech vyznačovány přímo veličiny (např. napájecí napětí U N a ty je pak nutno do schématu vepsat šikmým písmem.

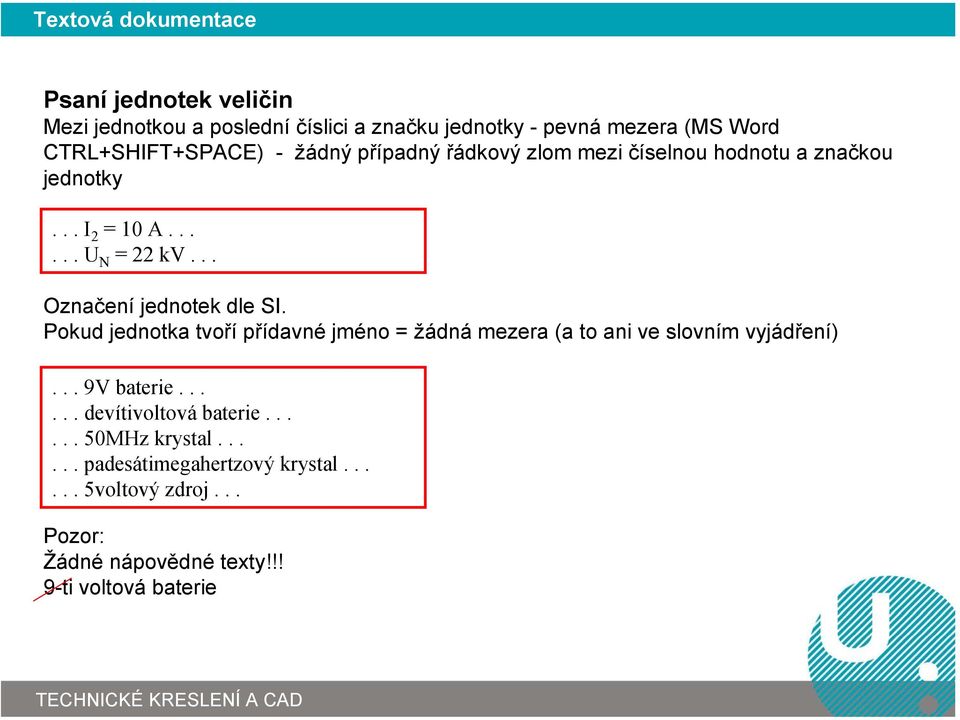

19 Textová dokumentace Psaní jednotek veličin Mezi jednotkou a poslední číslici a značku jednotky - pevná mezera (MS Word CTRL+SHIFT+SPACE) - žádný případný řádkový zlom mezi číselnou hodnotu a značkou jednotky... I 2 = 10 A U N = 22 kv... Označení jednotek dle SI. Pokud jednotka tvoří přídavné jméno = žádná mezera (a to ani ve slovním vyjádření)... 9V baterie devítivoltová baterie MHz krystal padesátimegahertzový krystal voltový zdroj... Pozor: Žádné nápovědné texty!!! 9-ti voltová baterie

20 Textová dokumentace Rovnice Odsazeny o 1 tabulátor doprava. Nějaký text bla bla bla bla Pokračování textu bla bla bla plk plk plk Krátké rovnice lze i přímo do textu: Číslování rovnic Malý kousek od pravého okraje stránky a) arabským číslem kapitoly a arabským číslem pořadí rovnice v kapitole. Jednotlivé části jsou přitom odděleny tečkou b) od začátku dokumentu (nikoli podle kapitol), zvláště tehdy, jedná-li se o kratší text, který kapitoly číslované nemá

21 Textová dokumentace Všechny symboly použité v rovnici musí být v místě jejího uvedení známy. Pokud ne vysvětlení hned pod ní: Koeficient odrazu K I závisí na celkovém proudu I OUT takto: Kde: I IN je vstupní proud β je bulharská konstanta

22 Textová dokumentace Tabulky Zarovnány vlevo, bez odsazení Každá tabulka musí být označena (Tab. X), číslování opět buď podle kapitol, nebo od začátku Tab. 1.1: Porovnání charakteristických vlastností proudových zrcadel s bipolárními tranzistory Charakteristické parametr zrcadla K I R IN R OUT Typ proudového zrcadla [-] [Ω] [Ω] Jednoduché Widlarovo zrcadlo 0, ,5 100 k Proudové zrcadlo s redukcí proudu do bází tranzistorů 0, ,5 100 k Wilsonovo proudové zrcadlo 0,9995 1,26 k 4,99 M Zlepšené Wilsonovo zrcadlo 0,9998 1,26 k 4,99 M Proudové zrcadlo v kaskádním uspořádání 0, ,2 5,09 M Je vhodné jiným (výraznějším) typem čáry odlišit oblasti s různým obsahem (popisy vs. hodnoty apod.)

23 Textová dokumentace Obrázky pozn.: graf = obrázek, nemá žádné speciální postavení Umístění většinou horizontálně centrované, lze však i vlevo + odsazení o 1 tabelátor Každý obrázek musí být označen (Obr. X), číslování opět buď podle kapitol, nebo od začátku Obr. 1.1: Zlepšené Wilsonovo proudové zrcadlo: a) s tranzistory NPN, b) s tranzistory PNP

24 Textová dokumentace Odkazy = označení: a) Nějakého prvku (obrázek, rovnice, apod.) v témže dokumentu b) Jiného dokumentu (informační zdroje) Ad a) Uvede se typ odkazovaného prvku (obrázek, tabulka, rovnice,... ) a jeho pořadové číslo. Mezi označení a číslo pevná mezera zapojené podle obrázku Proudový hodnoty součástek jsou uvedeny v tabulce 2.8. Rezistor dosazením do rovnice (3.6) a úpravou získáme byla odvozena v části 2.5. Podobně Zkrácené odkazování:... je zlepšené Wilsonovo zrcadlo (viz obr. 3.10) je zlepšené Wilsonovo zrcadlo (obr. 3.10)...

25 Textová dokumentace Ad b) Odkazy na informační zdroje jsou provedeny pořadovým číslem zdroje v seznamu zdrojů, které je uzavřeno do hranatých závorek... Widlar v článku [1] navrhl proudové zrcadlo pro bipolární technologii několik prahovacích pravidel [5, 3]. Nejlepších... Seznam informačních zdrojů je uveden na samém konci práce ve tvaru: [X] Autoři: Název práce, nakladatelství, místo a rok vydání Příklady viz. další slide Pozn.: citace se neuvádí pouze tehdy, jedná-li se o věc všeobecně známou (např. ohmův zákon) jinak musíte původní pramen musíte uvést

26 Textová dokumentace

27 Textová dokumentace Technická zpráva Technickou zprávou se zpravidla uzavírá určitá etapa výzkumu, vývoje nebo výroby. Obsahuje vždy textovou, a zpravidla také výpočtovou část. Formální provedení Zprávy je obvykle vyhotovena na jednotlivých listech formátu A4, někdy na prázdných listech, někdy s uspořádáním dle obr.

28 Textová dokumentace Její forma i obsah silně závislé na oboru: Standardizovaný obsah (do jistém míry dán legislativou) silnoproudá elektrotechnika (bezpečnost!!!) příklady viz. TechZpráva1.pdf, TechZpráva2.pdf elektronika vnitropodniková záležitost, nestandardizovaná příklad viz. nedokončená TechZpráva3.pdf

29 Grafy a diagramy Grafy a diagramy = grafické zobrazení vzájemné závislosti obvykle dvou nebo veličin. Díky svojí názornosti - velice vhodné formy vyjádření myšlenky. V technické praxi - nejčastěji diagramy zhotovené v pravoúhlém nebo polárním souřadném systému. V obchodně technické nebo propagační dokumentaci - i jiné typy grafů. Příklady netechnických grafů

30 Grafy a diagramy Tvorba grafů je dnes díky PC velice jednoduchá MS Excel, OO Calc, MATLAB aj. Základní prvky osa X nezávisle proměnná veličina (na které ostatní zobrazované veličiny závisí) osa Y závisle proměnná veličina(y) - mění se podle nezávisle proměnné veličiny Body se nespojují, ale prokládají!!! Zakončení os a ozn. veličin

31 Grafy a diagramy hodnotový diagram = na obou osách jsou nakresleny konkrétní hodnoty veličin ve vhodném měřítku (příklad viz. minulý slide) informativní diagram = nezobrazuje konkrétní hodnoty, osy nemají vyznačeny stupnice Zakončení os a ozn. veličin

32 Grafy a diagramy Lineární vs. Logaritmická stupnice Legenda

33 Grafy a diagramy Každý graf musí mít popisku: a) Leží v textu obr. X: Závislost barvy vajec na sluneční aktivitě b) Existuje samostatně (např. v příloze) titulek Zlaté pravidlo: graf musí být vytvořen tak, aby byl srozumitelný i bez vysvětlujícího textu
